1 NOWA SERIA WYSOKOWYDAJNYCH POMP CIEPŁA AQUAREA 2013/2014 NOWA SERIA POMP CIEPŁA POWIETRZE-WODA AQUAREA 2013/2014

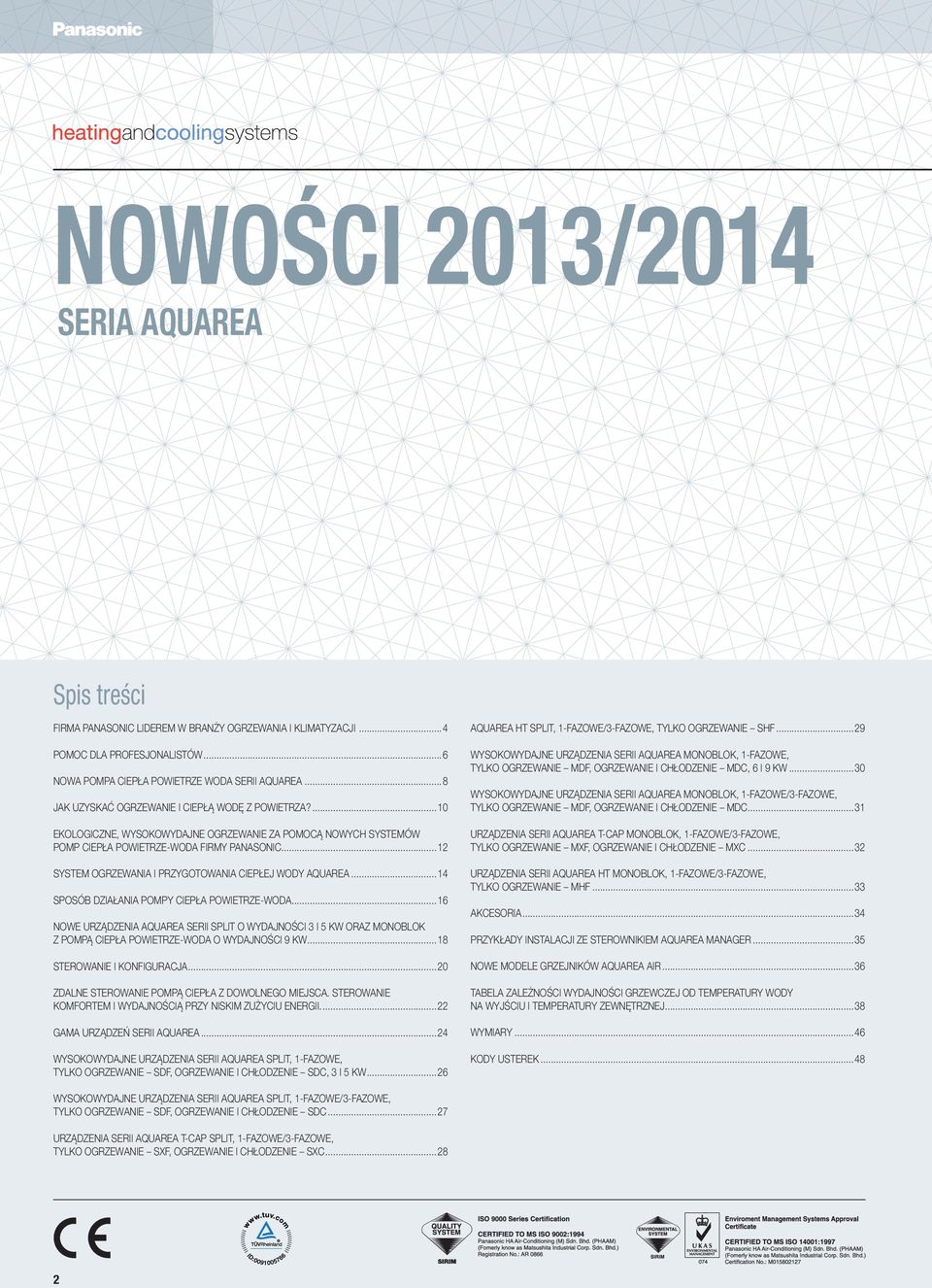

2 NOWOŚCI 2013/2014 SERIA AQUAREA Spis treści FIRMA PANASONIC LIDEREM W BRANŻY OGRZEWANIA I KLIMATYZACJI...4 AQUAREA HT SPLIT, 1-FAZOWE/3-FAZOWE, TYLKO OGRZEWANIE SHF...29 POMOC DLA PROFESJONALISTÓW...6 WYSOKOWYDAJNE URZĄDZENIA SERII AQUAREA MONOBLOK, 1-FAZOWE, TYLKO OGRZEWANIE MDF, OGRZEWANIE I CHŁODZENIE MDC, 6 I 9 KW...30 NOWA POMPA CIEPŁA POWIETRZE WODA SERII AQUAREA...8 JAK UZYSKAĆ OGRZEWANIE I CIEPŁĄ WODĘ Z POWIETRZA?...10 WYSOKOWYDAJNE URZĄDZENIA SERII AQUAREA MONOBLOK, 1-FAZOWE/3-FAZOWE, TYLKO OGRZEWANIE MDF, OGRZEWANIE I CHŁODZENIE MDC...31 EKOLOGICZNE, WYSOKOWYDAJNE OGRZEWANIE ZA POMOCĄ NOWYCH SYSTEMÓW POMP CIEPŁA POWIETRZE-WODA FIRMY PANASONIC...12 URZĄDZENIA SERII AQUAREA T-CAP MONOBLOK, 1-FAZOWE/3-FAZOWE, TYLKO OGRZEWANIE MXF, OGRZEWANIE I CHŁODZENIE MXC...32 SYSTEM OGRZEWANIA I PRZYGOTOWANIA CIEPŁEJ WODY AQUAREA...14 URZĄDZENIA SERII AQUAREA HT MONOBLOK, 1-FAZOWE/3-FAZOWE, TYLKO OGRZEWANIE MHF...33 SPOSÓB DZIAŁANIA POMPY CIEPŁA POWIETRZE-WODA...16 AKCESORIA...34 NOWE URZĄDZENIA AQUAREA SERII SPLIT O WYDAJNOŚCI 3 I 5 KW ORAZ MONOBLOK Z POMPĄ CIEPŁA POWIETRZE-WODA O WYDAJNOŚCI 9 KW...18 PRZYKŁADY INSTALACJI ZE STEROWNIKIEM AQUAREA MANAGER...35 STEROWANIE I KONFIGURACJA...20 NOWE MODELE GRZEJNIKÓW AQUAREA AIR...36 ZDALNE STEROWANIE POMPĄ CIEPŁA Z DOWOLNEGO MIEJSCA. STEROWANIE KOMFORTEM I WYDAJNOŚCIĄ PRZY NISKIM ZUŻYCIU ENERGII TABELA ZALEŻNOŚCI WYDAJNOŚCI GRZEWCZEJ OD TEMPERATURY WODY NA WYJŚCIU I TEMPERATURY ZEWNĘTRZNEJ...38 GAMA URZĄDZEŃ SERII AQUAREA...24 WYMIARY...46 WYSOKOWYDAJNE URZĄDZENIA SERII AQUAREA SPLIT, 1-FAZOWE, TYLKO OGRZEWANIE SDF, OGRZEWANIE I CHŁODZENIE SDC, 3 I 5 KW...26 KODY USTEREK...48 WYSOKOWYDAJNE URZĄDZENIA SERII AQUAREA SPLIT, 1-FAZOWE/3-FAZOWE, TYLKO OGRZEWANIE SDF, OGRZEWANIE I CHŁODZENIE SDC...27 URZĄDZENIA SERII AQUAREA T-CAP SPLIT, 1-FAZOWE/3-FAZOWE, TYLKO OGRZEWANIE SXF, OGRZEWANIE I CHŁODZENIE SXC

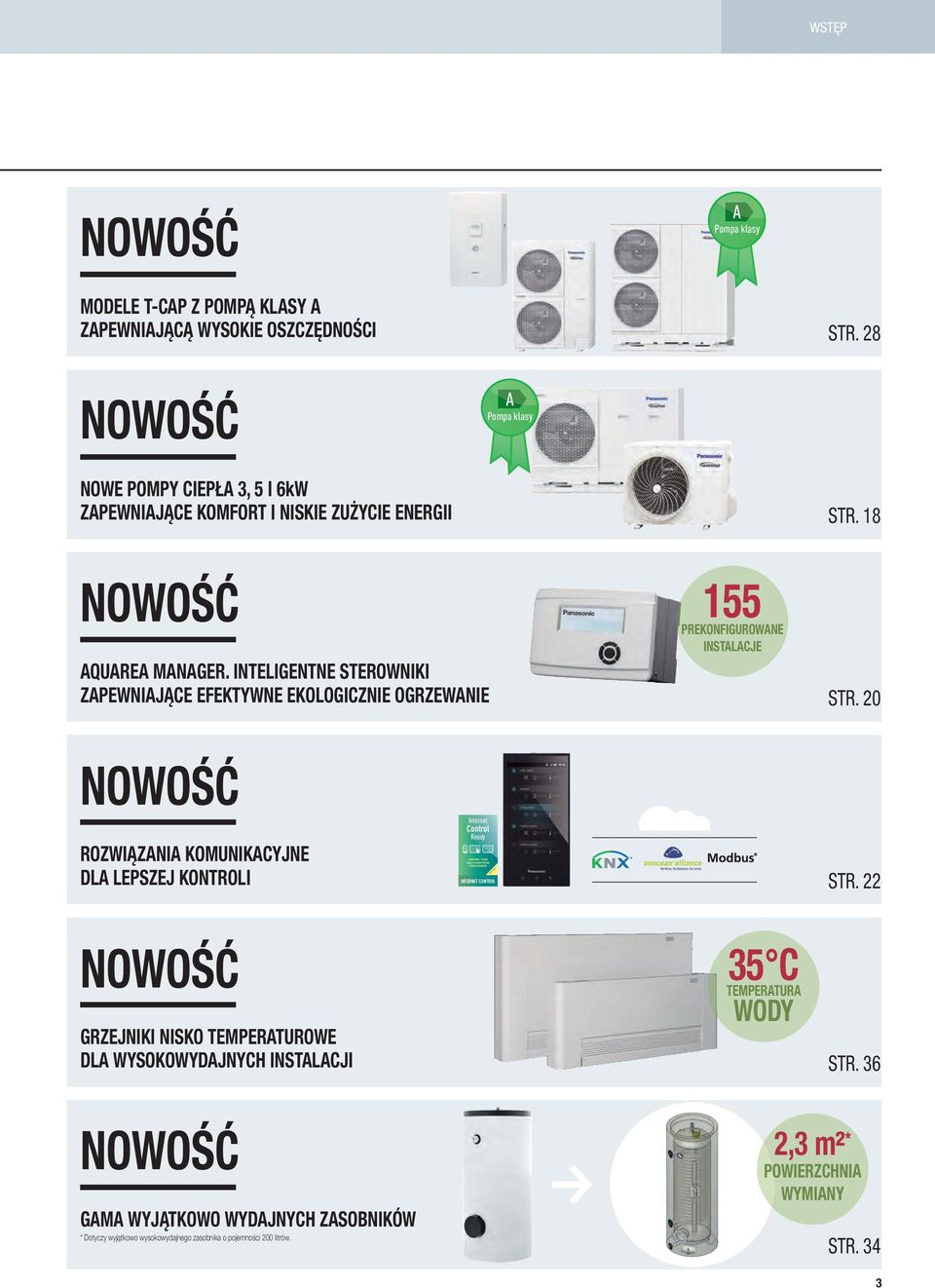

3 WSTĘP NOWOŚĆ A Pompa klasy MODELE T-CAP Z POMPĄ KLASY A ZAPEWNIAJĄCĄ WYSOKIE OSZCZĘDNOŚCI STR. 28 NOWOŚĆ A Pompa klasy NOWE POMPY CIEPŁA 3, 5 I 6kW ZAPEWNIAJĄCE KOMFORT I NISKIE ZUŻYCIE ENERGII NOWOŚĆ AQUAREA MANAGER. INTELIGENTNE STEROWNIKI ZAPEWNIAJĄCE EFEKTYWNE EKOLOGICZNIE OGRZEWANIE 155 PREKONFIGUROWANE INSTALACJE STR. 18 STR. 20 NOWOŚĆ ROZWIĄZANIA KOMUNIKACYJNE DLA LEPSZEJ KONTROLI Internet Control Ready CONTROL YOUR HEAT PUMP FROM EVERYWHERE OPTIONAL INTERNET CONTROL STR. 22 NOWOŚĆ GRZEJNIKI NISKO TEMPERATUROWE DLA WYSOKOWYDAJNYCH INSTALACJI 35 C TEMPERATURA WODY STR. 36 NOWOŚĆ GAMA WYJĄTKOWO WYDAJNYCH ZASOBNIKÓW * Dotyczy wyjątkowo wysokowydajnego zasobnika o pojemności 200 litrów. 2,3 m² * POWIERZCHNIA WYMIANY STR. 34 3

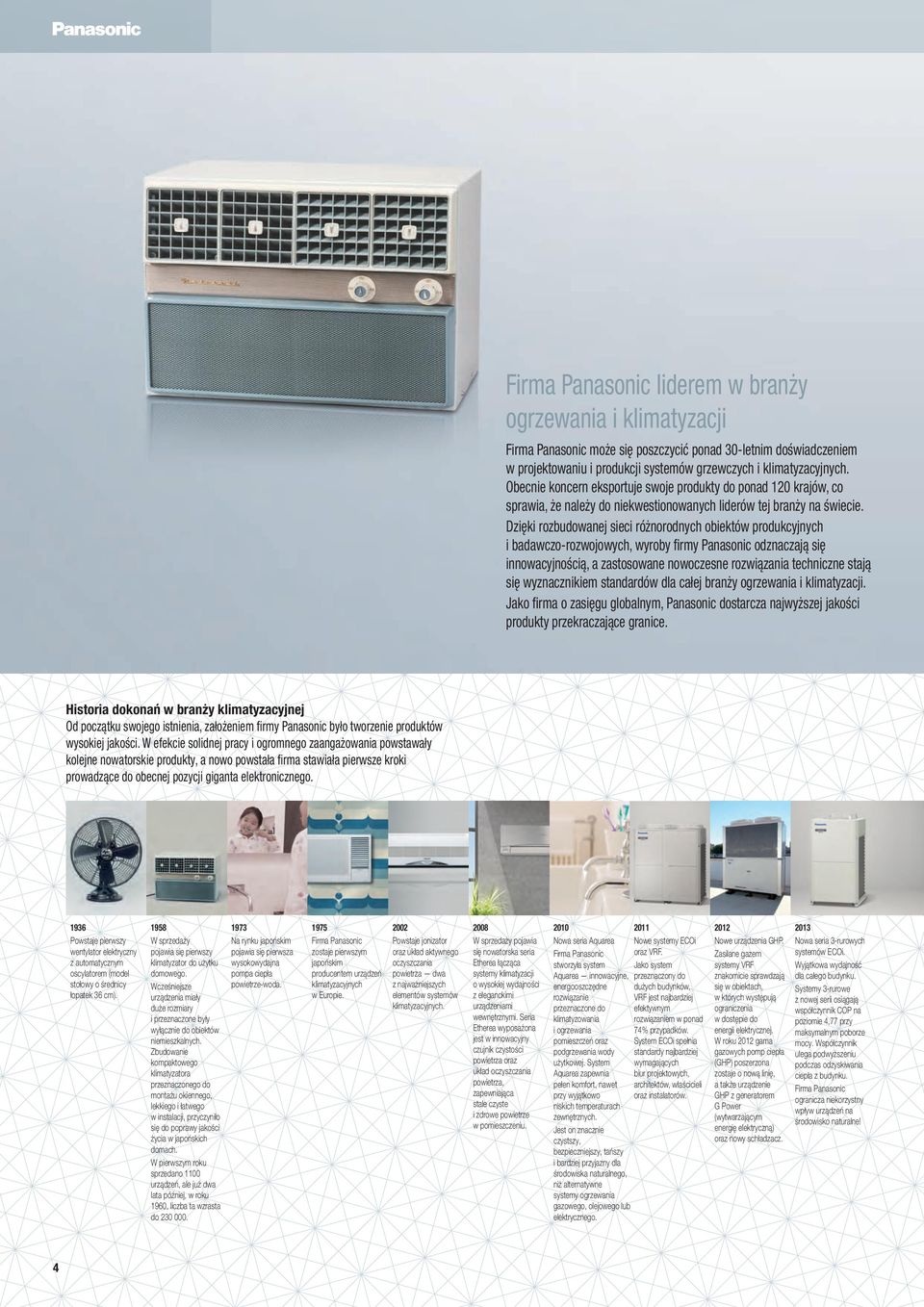

4 Firma Panasonic liderem w branży ogrzewania i klimatyzacji Firma Panasonic może się poszczycić ponad 30-letnim doświadczeniem w projektowaniu i produkcji systemów grzewczych i klimatyzacyjnych. Obecnie koncern eksportuje swoje produkty do ponad 120 krajów, co sprawia, że należy do niekwestionowanych liderów tej branży na świecie. Dzięki rozbudowanej sieci różnorodnych obiektów produkcyjnych i badawczo-rozwojowych, wyroby firmy Panasonic odznaczają się innowacyjnością, a zastosowane nowoczesne rozwiązania techniczne stają się wyznacznikiem standardów dla całej branży ogrzewania i klimatyzacji. Jako firma o zasięgu globalnym, Panasonic dostarcza najwyższej jakości produkty przekraczające granice. Historia dokonań w branży klimatyzacyjnej Od początku swojego istnienia, założeniem firmy Panasonic było tworzenie produktów wysokiej jakości. W efekcie solidnej pracy i ogromnego zaangażowania powstawały kolejne nowatorskie produkty, a nowo powstała firma stawiała pierwsze kroki prowadzące do obecnej pozycji giganta elektronicznego Powstaje pierwszy wentylator elektryczny z automatycznym oscylatorem (model stołowy o średnicy łopatek 36 cm) W sprzedaży pojawia się pierwszy klimatyzator do użytku domowego. Wcześniejsze urządzenia miały duże rozmiary i przeznaczone były wyłącznie do obiektów niemieszkalnych. Zbudowanie kompaktowego klimatyzatora przeznaczonego do montażu okiennego, lekkiego i łatwego w instalacji, przyczyniło się do poprawy jakości życia w japońskich domach. W pierwszym roku sprzedano 1100 urządzeń, ale już dwa lata później, w roku 1960, liczba ta wzrasta do Na rynku japońskim pojawia się pierwsza wysokowydajna pompa ciepła powietrze-woda Firma Panasonic zostaje pierwszym japońskim producentem urządzeń klimatyzacyjnych w Europie Powstaje jonizator oraz układ aktywnego oczyszczania powietrza dwa z najważniejszych elementów systemów klimatyzacyjnych W sprzedaży pojawia się nowatorska seria Etherea łącząca systemy klimatyzacji o wysokiej wydajności z eleganckimi urządzeniami wewnętrznymi. Seria Etherea wyposażona jest w innowacyjny czujnik czystości powietrza oraz układ oczyszczania powietrza, zapewniająca stale czyste i zdrowe powietrze w pomieszczeniu Nowa seria Aquarea Firma Panasonic stworzyła system Aquarea innowacyjne, energooszczędne rozwiązanie przeznaczone do klimatyzowania i ogrzewania pomieszczeń oraz podgrzewania wody użytkowej. System Aquarea zapewnia pełen komfort, nawet przy wyjątkowo niskich temperaturach zewnętrznych. Jest on znacznie czystszy, bezpieczniejszy, tańszy i bardziej przyjazny dla środowiska naturalnego, niż alternatywne systemy ogrzewania gazowego, olejowego lub elektrycznego Nowe systemy ECOi oraz VRF. Jako system przeznaczony do dużych budynków, VRF jest najbardziej efektywnym rozwiązaniem w ponad 74% przypadków. System ECOi spełnia standardy najbardziej wymagających biur projektowych, architektów, właścicieli oraz instalatorów Nowe urządzenia GHP. Zasilane gazem systemy VRF znakomicie sprawdzają się w obiektach, w których występują ograniczenia w dostępie do energii elektrycznej. W roku 2012 gama gazowych pomp ciepła (GHP) poszerzona zostaje o nową linię, a także urządzenie GHP z generatorem G Power (wytwarzającym energię elektryczną) oraz nowy schładzacz Nowa seria 3-rurowych systemów ECOi. Wyjątkowa wydajność dla całego budynku. Systemy 3-rurowe z nowej serii osiągają współczynnik COP na poziomie 4,77 przy maksymalnym poborze mocy. Współczynnik ulega podwyższeniu podczas odzyskiwania ciepła z budynku. Firma Panasonic ogranicza niekorzystny wpływ urządzeń na środowisko naturalne!

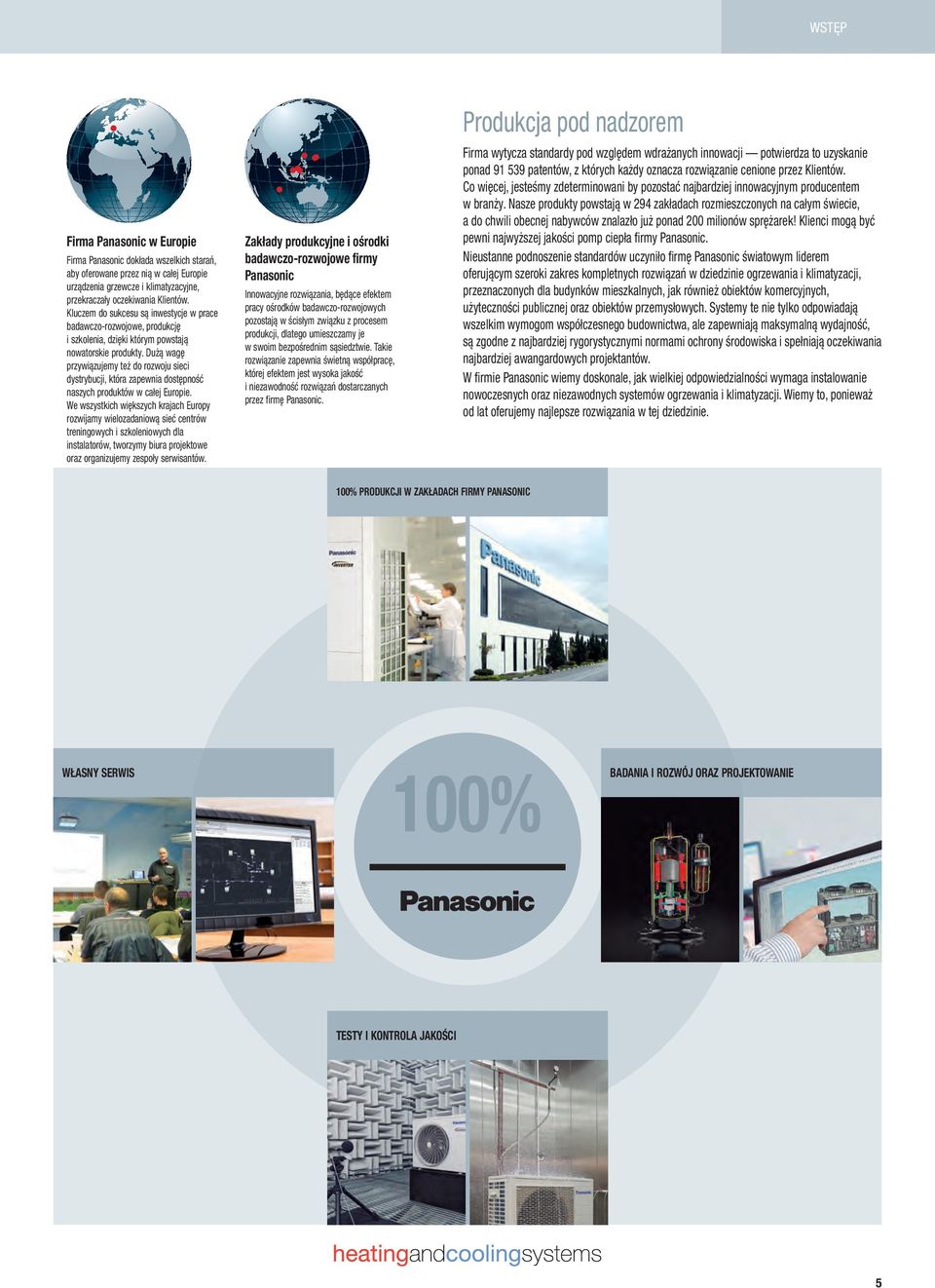

5 WSTĘP Firma Panasonic w Europie Firma Panasonic dokłada wszelkich starań, aby oferowane przez nią w całej Europie urządzenia grzewcze i klimatyzacyjne, przekraczały oczekiwania Klientów. Kluczem do sukcesu są inwestycje w prace badawczo-rozwojowe, produkcję i szkolenia, dzięki którym powstają nowatorskie produkty. Dużą wagę przywiązujemy też do rozwoju sieci dystrybucji, która zapewnia dostępność naszych produktów w całej Europie. We wszystkich większych krajach Europy rozwijamy wielozadaniową sieć centrów treningowych i szkoleniowych dla instalatorów, tworzymy biura projektowe oraz organizujemy zespoły serwisantów. Zakłady produkcyjne i ośrodki badawczo-rozwojowe firmy Panasonic Innowacyjne rozwiązania, będące efektem pracy ośrodków badawczo-rozwojowych pozostają w ścisłym związku z procesem produkcji, dlatego umieszczamy je w swoim bezpośrednim sąsiedztwie. Takie rozwiązanie zapewnia świetną współpracę, której efektem jest wysoka jakość i niezawodność rozwiązań dostarczanych przez firmę Panasonic. Produkcja pod nadzorem Firma wytycza standardy pod względem wdrażanych innowacji potwierdza to uzyskanie ponad patentów, z których każdy oznacza rozwiązanie cenione przez Klientów. Co więcej, jesteśmy zdeterminowani by pozostać najbardziej innowacyjnym producentem w branży. Nasze produkty powstają w 294 zakładach rozmieszczonych na całym świecie, a do chwili obecnej nabywców znalazło już ponad 200 milionów sprężarek! Klienci mogą być pewni najwyższej jakości pomp ciepła firmy Panasonic. Nieustanne podnoszenie standardów uczyniło firmę Panasonic światowym liderem oferującym szeroki zakres kompletnych rozwiązań w dziedzinie ogrzewania i klimatyzacji, przeznaczonych dla budynków mieszkalnych, jak również obiektów komercyjnych, użyteczności publicznej oraz obiektów przemysłowych. Systemy te nie tylko odpowiadają wszelkim wymogom współczesnego budownictwa, ale zapewniają maksymalną wydajność, są zgodne z najbardziej rygorystycznymi normami ochrony środowiska i spełniają oczekiwania najbardziej awangardowych projektantów. W firmie Panasonic wiemy doskonale, jak wielkiej odpowiedzialności wymaga instalowanie nowoczesnych oraz niezawodnych systemów ogrzewania i klimatyzacji. Wiemy to, ponieważ od lat oferujemy najlepsze rozwiązania w tej dziedzinie. 100% PRODUKCJI W ZAKŁADACH FIRMY PANASONIC WŁASNY SERWIS 100% BADANIA I ROZWÓJ ORAZ PROJEKTOWANIE TESTY I KONTROLA JAKOŚCI 5

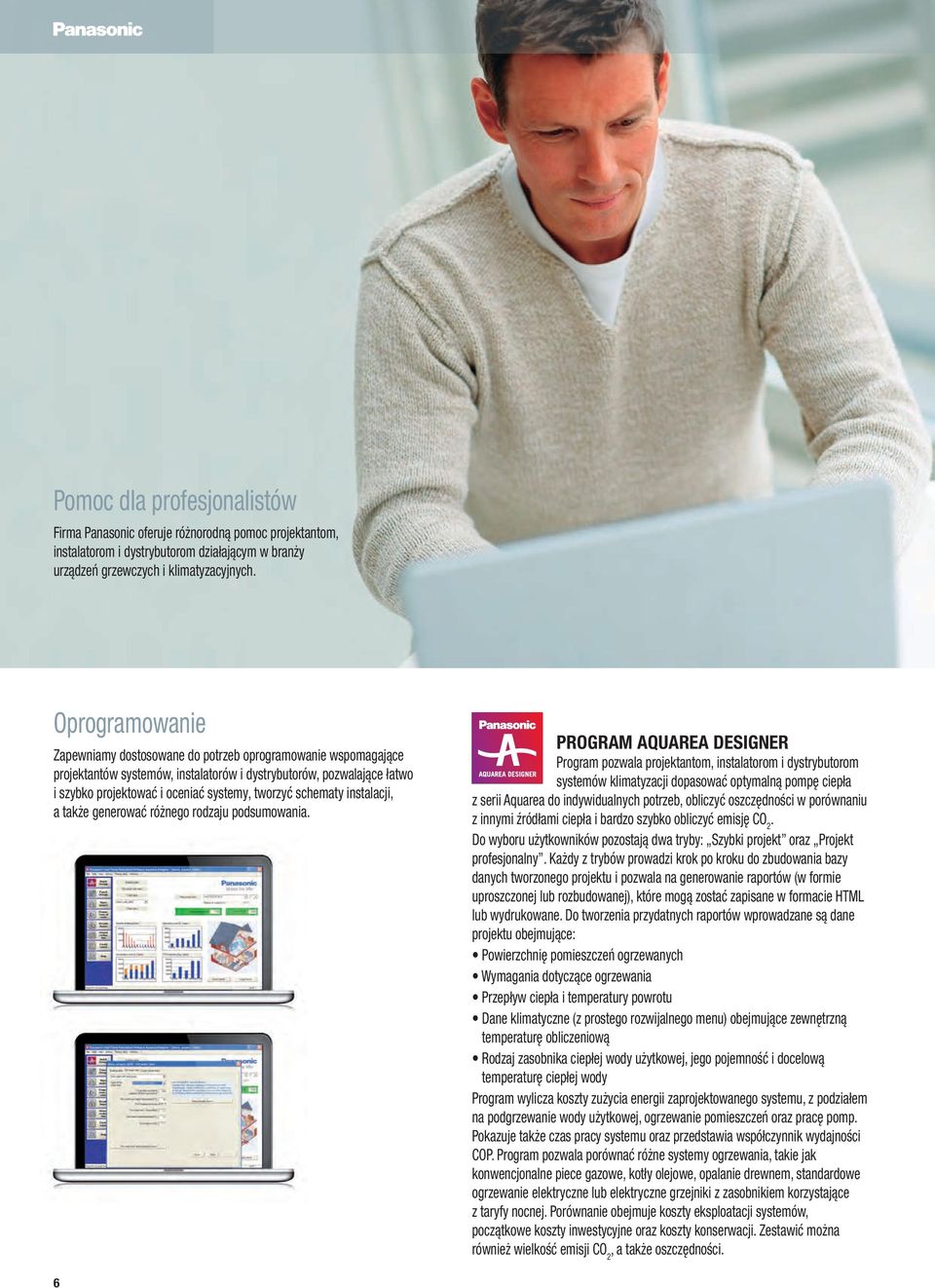

6 Pomoc dla profesjonalistów Firma Panasonic oferuje różnorodną pomoc projektantom, instalatorom i dystrybutorom działającym w branży urządzeń grzewczych i klimatyzacyjnych. Oprogramowanie Zapewniamy dostosowane do potrzeb oprogramowanie wspomagające projektantów systemów, instalatorów i dystrybutorów, pozwalające łatwo i szybko projektować i oceniać systemy, tworzyć schematy instalacji, a także generować różnego rodzaju podsumowania. PROGRAM AQUAREA DESIGNER Program pozwala projektantom, instalatorom i dystrybutorom systemów klimatyzacji dopasować optymalną pompę ciepła z serii Aquarea do indywidualnych potrzeb, obliczyć oszczędności w porównaniu z innymi źródłami ciepła i bardzo szybko obliczyć emisję CO 2. Do wyboru użytkowników pozostają dwa tryby: Szybki projekt oraz Projekt profesjonalny. Każdy z trybów prowadzi krok po kroku do zbudowania bazy danych tworzonego projektu i pozwala na generowanie raportów (w formie uproszczonej lub rozbudowanej), które mogą zostać zapisane w formacie HTML lub wydrukowane. Do tworzenia przydatnych raportów wprowadzane są dane projektu obejmujące: Powierzchnię pomieszczeń ogrzewanych Wymagania dotyczące ogrzewania Przepływ ciepła i temperatury powrotu Dane klimatyczne (z prostego rozwijalnego menu) obejmujące zewnętrzną temperaturę obliczeniową Rodzaj zasobnika ciepłej wody użytkowej, jego pojemność i docelową temperaturę ciepłej wody Program wylicza koszty zużycia energii zaprojektowanego systemu, z podziałem na podgrzewanie wody użytkowej, ogrzewanie pomieszczeń oraz pracę pomp. Pokazuje także czas pracy systemu oraz przedstawia współczynnik wydajności COP. Program pozwala porównać różne systemy ogrzewania, takie jak konwencjonalne piece gazowe, kotły olejowe, opalanie drewnem, standardowe ogrzewanie elektryczne lub elektryczne grzejniki z zasobnikiem korzystające z taryfy nocnej. Porównanie obejmuje koszty eksploatacji systemów, początkowe koszty inwestycyjne oraz koszty konserwacji. Zestawić można również wielkość emisji CO 2, a także oszczędności. 6

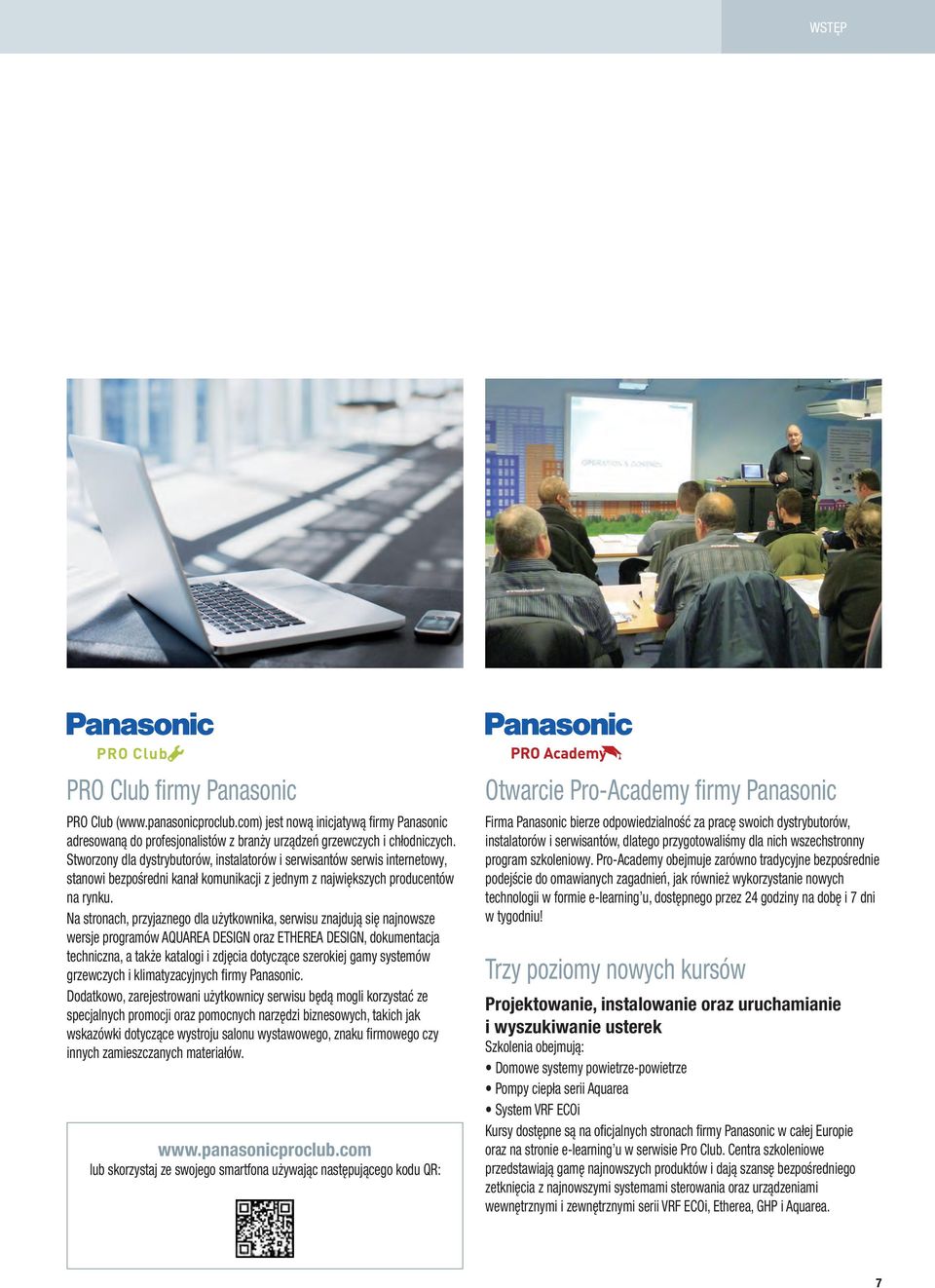

7 WSTĘP PRO Club PRO Club firmy Panasonic PRO Club ( jest nową inicjatywą firmy Panasonic adresowaną do profesjonalistów z branży urządzeń grzewczych i chłodniczych. Stworzony dla dystrybutorów, instalatorów i serwisantów serwis internetowy, stanowi bezpośredni kanał komunikacji z jednym z największych producentów na rynku. Na stronach, przyjaznego dla użytkownika, serwisu znajdują się najnowsze wersje programów AQUAREA DESIGN oraz ETHEREA DESIGN, dokumentacja techniczna, a także katalogi i zdjęcia dotyczące szerokiej gamy systemów grzewczych i klimatyzacyjnych firmy Panasonic. Dodatkowo, zarejestrowani użytkownicy serwisu będą mogli korzystać ze specjalnych promocji oraz pomocnych narzędzi biznesowych, takich jak wskazówki dotyczące wystroju salonu wystawowego, znaku firmowego czy innych zamieszczanych materiałów. lub skorzystaj ze swojego smartfona używając następującego kodu QR: Otwarcie Pro-Academy firmy Panasonic Firma Panasonic bierze odpowiedzialność za pracę swoich dystrybutorów, instalatorów i serwisantów, dlatego przygotowaliśmy dla nich wszechstronny program szkoleniowy. Pro-Academy obejmuje zarówno tradycyjne bezpośrednie podejście do omawianych zagadnień, jak również wykorzystanie nowych technologii w formie e-learning u, dostępnego przez 24 godziny na dobę i 7 dni w tygodniu! Trzy poziomy nowych kursów Projektowanie, instalowanie oraz uruchamianie i wyszukiwanie usterek Szkolenia obejmują: Domowe systemy powietrze-powietrze Pompy ciepła serii Aquarea System VRF ECOi Kursy dostępne są na oficjalnych stronach firmy Panasonic w całej Europie oraz na stronie e-learning u w serwisie Pro Club. Centra szkoleniowe przedstawiają gamę najnowszych produktów i dają szansę bezpośredniego zetknięcia z najnowszymi systemami sterowania oraz urządzeniami wewnętrznymi i zewnętrznymi serii VRF ECOi, Etherea, GHP i Aquarea. 7

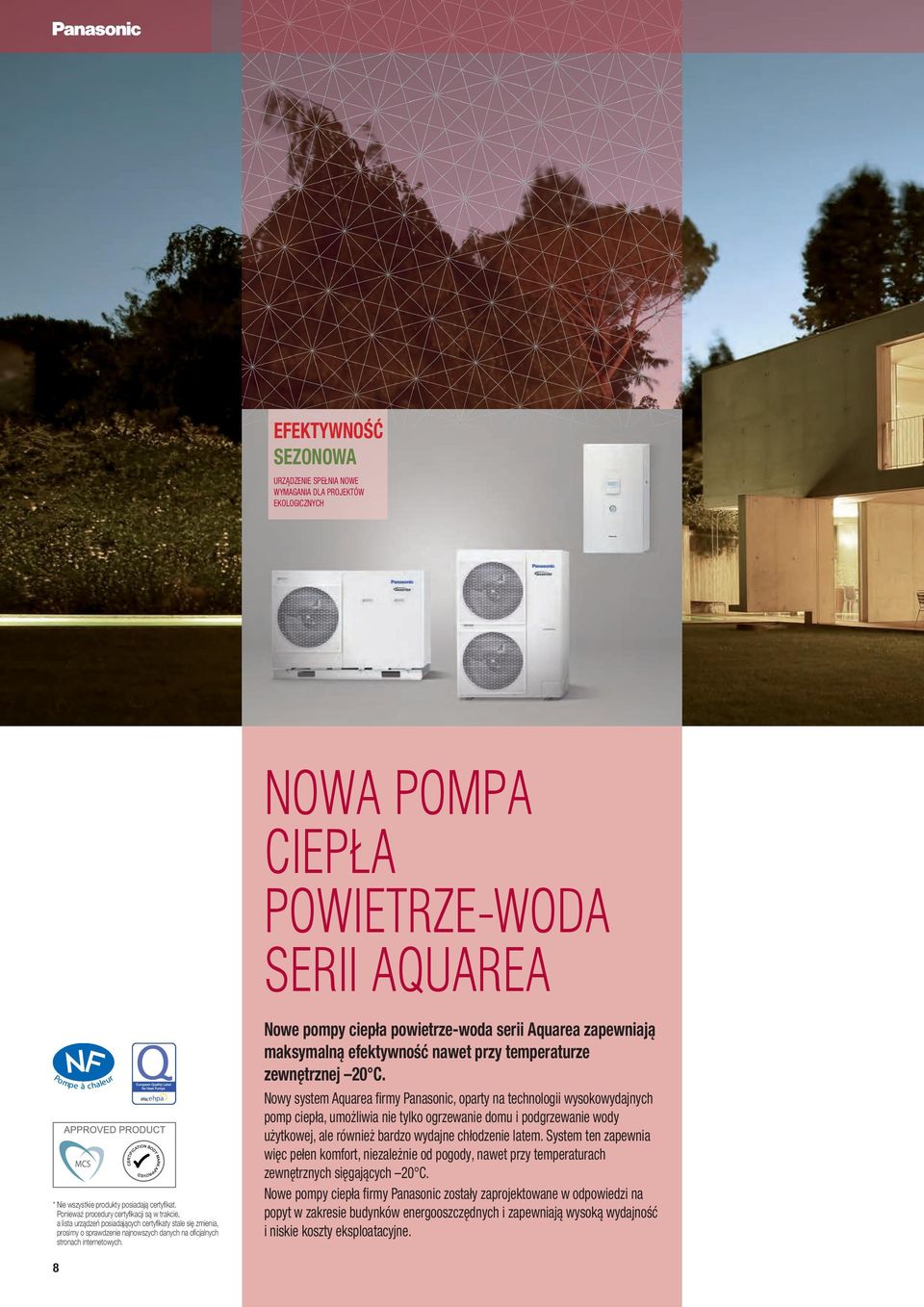

8 EFEKTYWNOŚĆ SEZONOWA URZĄDZENIE SPEŁNIA NOWE WYMAGANIA DLA PROJEKTÓW EKOLOGICZNYCH NOWA POMPA CIEPŁA POWIETRZE-WODA SERII AQUAREA Nowe pompy ciepła powietrze-woda serii Aquarea zapewniają maksymalną efektywność nawet przy temperaturze zewnętrznej 20 C. ehpa * Nie wszystkie produkty posiadają certyfikat. Ponieważ procedury certyfikacji są w trakcie, a lista urządzeń posiadających certyfikaty stale się zmienia, prosimy o sprawdzenie najnowszych danych na oficjalnych stronach internetowych. 8 Nowy system Aquarea firmy Panasonic, oparty na technologii wysokowydajnych pomp ciepła, umożliwia nie tylko ogrzewanie domu i podgrzewanie wody użytkowej, ale również bardzo wydajne chłodzenie latem. System ten zapewnia więc pełen komfort, niezależnie od pogody, nawet przy temperaturach zewnętrznych sięgających 20 C. Nowe pompy ciepła firmy Panasonic zostały zaprojektowane w odpowiedzi na popyt w zakresie budynków energooszczędnych i zapewniają wysoką wydajność i niskie koszty eksploatacyjne.

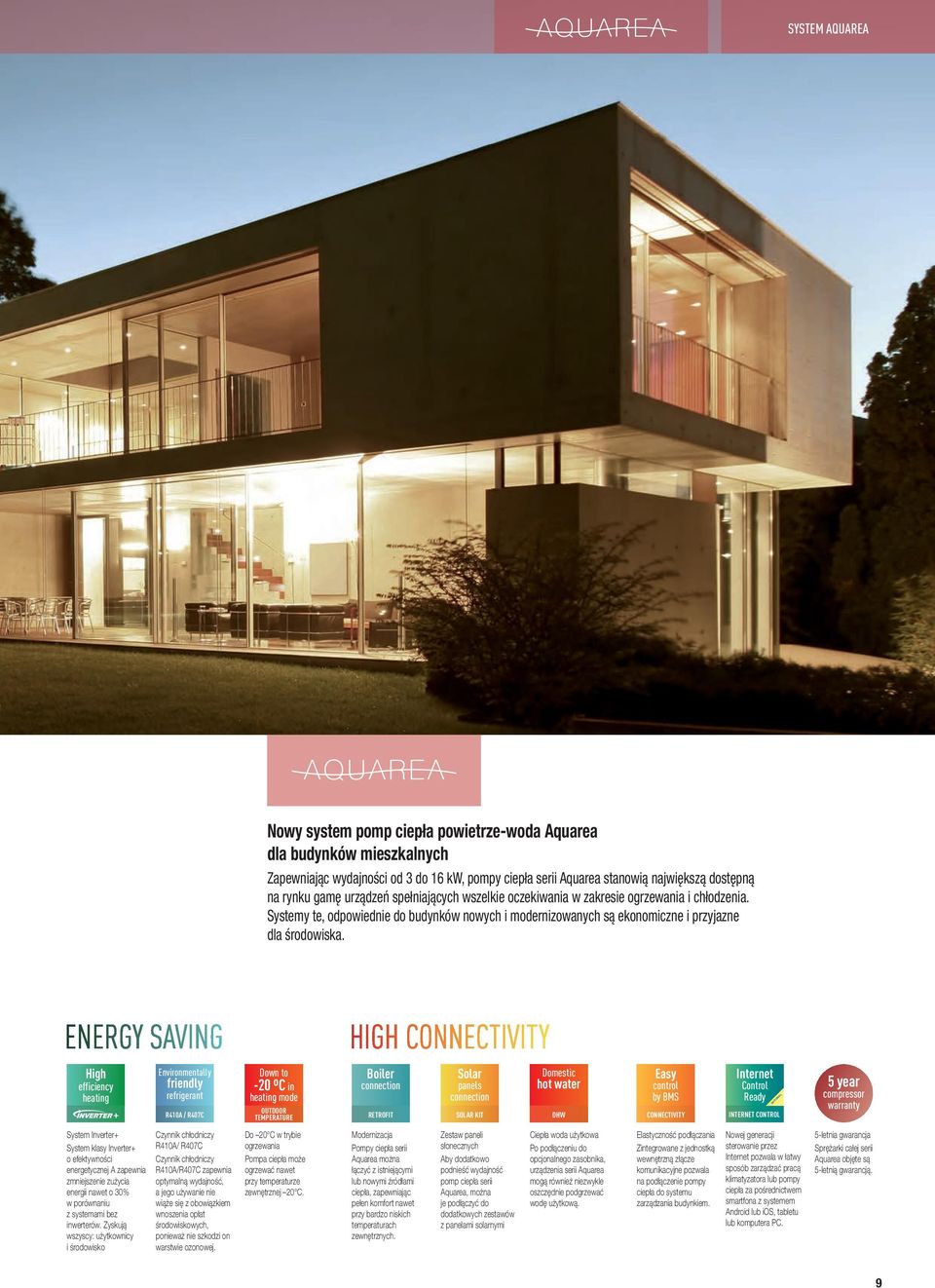

9 SYSTEM AQUAREA Nowy system pomp ciepła powietrze-woda Aquarea dla budynków mieszkalnych Zapewniając wydajności od 3 do 16 kw, pompy ciepła serii Aquarea stanowią największą dostępną na rynku gamę urządzeń spełniających wszelkie oczekiwania w zakresie ogrzewania i chłodzenia. Systemy te, odpowiednie do budynków nowych i modernizowanych są ekonomiczne i przyjazne dla środowiska. High efficiency heating Environmentally friendly refrigerant R410A / R407C Down to -20 ºC in heating mode OUTDOOR TEMPERATURE Boiler connection RETROFIT Solar panels connection SOLAR KIT Domestic hot water DHW Easy control by BMS CONNECTIVITY Internet Control Ready OPTIONAL INTERNET CONTROL 5 year compressor warranty System Inverter+ System klasy Inverter+ o efektywności energetycznej A zapewnia zmniejszenie zużycia energii nawet o 30% w porównaniu z systemami bez inwerterów. Zyskują wszyscy: użytkownicy i środowisko Czynnik chłodniczy R410A/ R407C Czynnik chłodniczy R410A/R407C zapewnia optymalną wydajność, a jego używanie nie wiąże się z obowiązkiem wnoszenia opłat środowiskowych, ponieważ nie szkodzi on warstwie ozonowej. Do 20 C w trybie ogrzewania Pompa ciepła może ogrzewać nawet przy temperaturze zewnętrznej 20 C. Modernizacja Pompy ciepła serii Aquarea można łączyć z istniejącymi lub nowymi źródłami ciepła, zapewniając pełen komfort nawet przy bardzo niskich temperaturach zewnętrznych. Zestaw paneli słonecznych Aby dodatkowo podnieść wydajność pomp ciepła serii Aquarea, można je podłączyć do dodatkowych zestawów z panelami solarnymi Ciepła woda użytkowa Po podłączeniu do opcjonalnego zasobnika, urządzenia serii Aquarea mogą również niezwykle oszczędnie podgrzewać wodę użytkową. Elastyczność podłączania Zintegrowane z jednostką wewnętrzną złącze komunikacyjne pozwala na podłączenie pompy ciepła do systemu zarządzania budynkiem. Nowej generacji sterowanie przez Internet pozwala w łatwy sposób zarządzać pracą klimatyzatora lub pompy ciepła za pośrednictwem smartfona z systemem Android lub ios, tabletu lub komputera PC. 5-letnia gwarancja Sprężarki całej serii Aquarea objęte są 5-letnią gwarancją. 9

10 ZAPROKJEKTOWANE DLA DOMÓW ENERGOOSZCZĘDNYCH Jak uzyskać ogrzewanie i ciepłą wodę z powietrza? Seria urządzeń Aquarea firmy Panasonic powietrzne pompy ciepła Powietrzna pompa ciepła Aquarea zasysa świeże powietrze, które następnie przepływa przez wypełnione czynnikiem chłodniczym wężownice (podobnie jak w chłodziarce). Ciepło odebrane z powietrza jest automatycznie przekazywane do wody grzewczej oraz do wody użytkowej na potrzeby gospodarstwa domowego. Najnowsza technologia firmy Panasonic oferuje zrównoważoną alternatywę dla systemów ogrzewania olejowego, gazowego i elektrycznego. EFEKTYWNOŚĆ SEZONOWA URZĄDZENIE SPEŁNIA NOWE WYMAGANIA DLA PROJEKTÓW EKOLOGICZNYCH A Pompa klasy* 10 * Lista pomp ciepła z pompą cyrkulacyjną klasy A dostępna jest na str. 24.

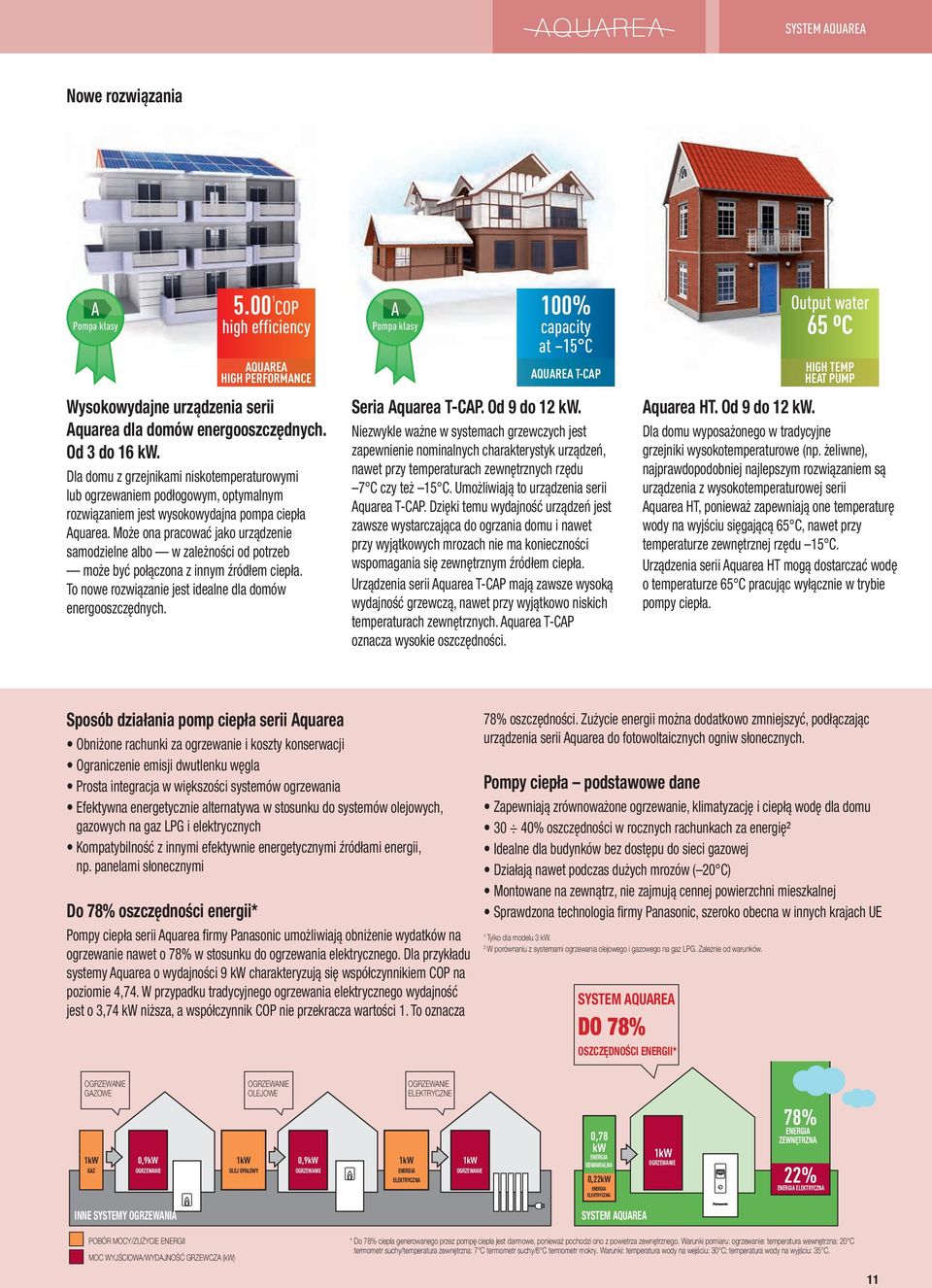

11 SYSTEM AQUAREA Nowe rozwiązania A Pompa klasy COP high efficiency AQUAREA HIGH PERFORMANCE Wysokowydajne urządzenia serii Aquarea dla domów energooszczędnych. Od 3 do 16 kw. Dla domu z grzejnikami niskotemperaturowymi lub ogrzewaniem podłogowym, optymalnym rozwiązaniem jest wysokowydajna pompa ciepła Aquarea. Może ona pracować jako urządzenie samodzielne albo w zależności od potrzeb może być połączona z innym źródłem ciepła. To nowe rozwiązanie jest idealne dla domów energooszczędnych. A Pompa klasy 100% capacity at 15 C AQUAREA T-CAP Seria Aquarea T-CAP. Od 9 do 12 kw. Niezwykle ważne w systemach grzewczych jest zapewnienie nominalnych charakterystyk urządzeń, nawet przy temperaturach zewnętrznych rzędu 7 C czy też 15 C. Umożliwiają to urządzenia serii Aquarea T-CAP. Dzięki temu wydajność urządzeń jest zawsze wystarczająca do ogrzania domu i nawet przy wyjątkowych mrozach nie ma konieczności wspomagania się zewnętrznym źródłem ciepła. Urządzenia serii Aquarea T-CAP mają zawsze wysoką wydajność grzewczą, nawet przy wyjątkowo niskich temperaturach zewnętrznych. Aquarea T-CAP oznacza wysokie oszczędności. Output water 65 ºC HIGH TEMP HEAT PUMP Aquarea HT. Od 9 do 12 kw. Dla domu wyposażonego w tradycyjne grzejniki wysokotemperaturowe (np. żeliwne), najprawdopodobniej najlepszym rozwiązaniem są urządzenia z wysokotemperaturowej serii Aquarea HT, ponieważ zapewniają one temperaturę wody na wyjściu sięgającą 65 C, nawet przy temperaturze zewnętrznej rzędu 15 C. Urządzenia serii Aquarea HT mogą dostarczać wodę o temperaturze 65 C pracując wyłącznie w trybie pompy ciepła. Sposób działania pomp ciepła serii Aquarea Obniżone rachunki za ogrzewanie i koszty konserwacji Ograniczenie emisji dwutlenku węgla Prosta integracja w większości systemów ogrzewania Efektywna energetycznie alternatywa w stosunku do systemów olejowych, gazowych na gaz LPG i elektrycznych Kompatybilność z innymi efektywnie energetycznymi źródłami energii, np. panelami słonecznymi Do 78% oszczędności energii* Pompy ciepła serii Aquarea firmy Panasonic umożliwiają obniżenie wydatków na ogrzewanie nawet o 78% w stosunku do ogrzewania elektrycznego. Dla przykładu systemy Aquarea o wydajności 9 kw charakteryzują się współczynnikiem COP na poziomie 4,74. W przypadku tradycyjnego ogrzewania elektrycznego wydajność jest o 3,74 kw niższa, a współczynnik COP nie przekracza wartości 1. To oznacza 78% oszczędności. Zużycie energii można dodatkowo zmniejszyć, podłączając urządzenia serii Aquarea do fotowoltaicznych ogniw słonecznych. Pompy ciepła podstawowe dane Zapewniają zrównoważone ogrzewanie, klimatyzację i ciepłą wodę dla domu 30 40% oszczędności w rocznych rachunkach za energię² Idealne dla budynków bez dostępu do sieci gazowej Działają nawet podczas dużych mrozów ( 20 C) Montowane na zewnątrz, nie zajmują cennej powierzchni mieszkalnej Sprawdzona technologia firmy Panasonic, szeroko obecna w innych krajach UE 1 Tylko dla modelu 3 kw. 2 W porównaniu z systemami ogrzewania olejowego i gazowego na gaz LPG. Zależnie od warunków. SYSTEM AQUAREA DO 78% OSZCZĘDNOŚCI ENERGII* OGRZEWANIE GAZOWE OGRZEWANIE OLEJOWE OGRZEWANIE ELEKTRYCZNE 1kW 0,9kW 1kW 0,9kW 1kW 1kW GAZ OGRZEWANIE OLEJ OPAŁOWY OGRZEWANIE ENERGIA OGRZEWANIE ELEKTRYCZNA 0,78 kw ENERGIA ODNAWIALNA 0,22kW ENERGIA ELEKTRYCZNA 1kW OGRZEWANIE 78% ENERGIA ZEWNĘTRZNA 22% ENERGIA ELEKTRYCZNA INNE SYSTEMY OGRZEWANIA SYSTEM AQUAREA POBÓR MOCY/ZUŻYCIE ENERGII MOC WYJŚCIOWA/WYDAJNOŚĆ GRZEWCZA (kw) * Do 78% ciepła generowanego przez pompę ciepła jest darmowe, ponieważ pochodzi ono z powietrza zewnętrznego. Warunki pomiaru: ogrzewanie: temperatura wewnętrzna: 20 C termometr suchy/temperatura zewnętrzna: 7 C termometr suchy/6 C termometr mokry. Warunki: temperatura wody na wejściu: 30 C; temperatura wody na wyjściu: 35 C. 11

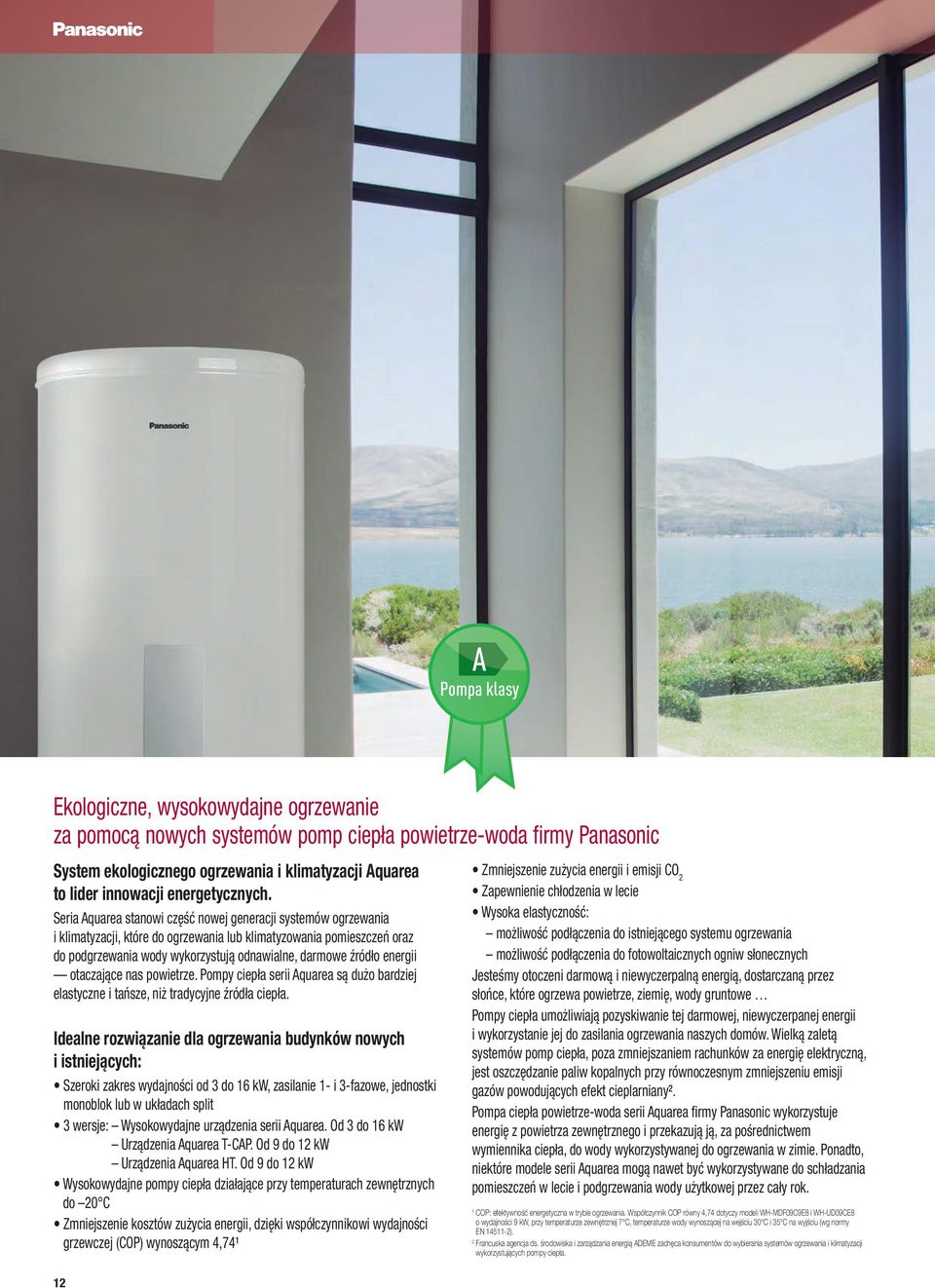

12 A Pompa klasy Ekologiczne, wysokowydajne ogrzewanie za pomocą nowych systemów pomp ciepła powietrze-woda firmy Panasonic System ekologicznego ogrzewania i klimatyzacji Aquarea to lider innowacji energetycznych. Seria Aquarea stanowi część nowej generacji systemów ogrzewania i klimatyzacji, które do ogrzewania lub klimatyzowania pomieszczeń oraz do podgrzewania wody wykorzystują odnawialne, darmowe źródło energii otaczające nas powietrze. Pompy ciepła serii Aquarea są dużo bardziej elastyczne i tańsze, niż tradycyjne źródła ciepła. Idealne rozwiązanie dla ogrzewania budynków nowych i istniejących: Szeroki zakres wydajności od 3 do 16 kw, zasilanie 1- i 3-fazowe, jednostki monoblok lub w układach split 3 wersje: Wysokowydajne urządzenia serii Aquarea. Od 3 do 16 kw Urządzenia Aquarea T-CAP. Od 9 do 12 kw Urządzenia Aquarea HT. Od 9 do 12 kw Wysokowydajne pompy ciepła działające przy temperaturach zewnętrznych do 20 C Zmniejszenie kosztów zużycia energii, dzięki współczynnikowi wydajności grzewczej (COP) wynoszącym 4,74¹ 12 Zmniejszenie zużycia energii i emisji CO 2 Zapewnienie chłodzenia w lecie Wysoka elastyczność: możliwość podłączenia do istniejącego systemu ogrzewania możliwość podłączenia do fotowoltaicznych ogniw słonecznych Jesteśmy otoczeni darmową i niewyczerpalną energią, dostarczaną przez słońce, które ogrzewa powietrze, ziemię, wody gruntowe Pompy ciepła umożliwiają pozyskiwanie tej darmowej, niewyczerpanej energii i wykorzystanie jej do zasilania ogrzewania naszych domów. Wielką zaletą systemów pomp ciepła, poza zmniejszaniem rachunków za energię elektryczną, jest oszczędzanie paliw kopalnych przy równoczesnym zmniejszeniu emisji gazów powodujących efekt cieplarniany². Pompa ciepła powietrze-woda serii Aquarea firmy Panasonic wykorzystuje energię z powietrza zewnętrznego i przekazują ją, za pośrednictwem wymiennika ciepła, do wody wykorzystywanej do ogrzewania w zimie. Ponadto, niektóre modele serii Aquarea mogą nawet być wykorzystywane do schładzania pomieszczeń w lecie i podgrzewania wody użytkowej przez cały rok. 1 COP: efektywność energetyczna w trybie ogrzewania. Współczynnik COP równy 4,74 dotyczy modeli WH-MDF09C9E8 i WH-UD09CE8 o wydajności 9 kw, przy temperaturze zewnętrznej 7 C, temperaturze wody wynoszącej na wejściu 30 C i 35 C na wyjściu (wg normy EN ). 2 Francuska agencja ds. środowiska i zarządzania energią ADEME zachęca konsumentów do wybierania systemów ogrzewania i klimatyzacji wykorzystujących pompy ciepła.

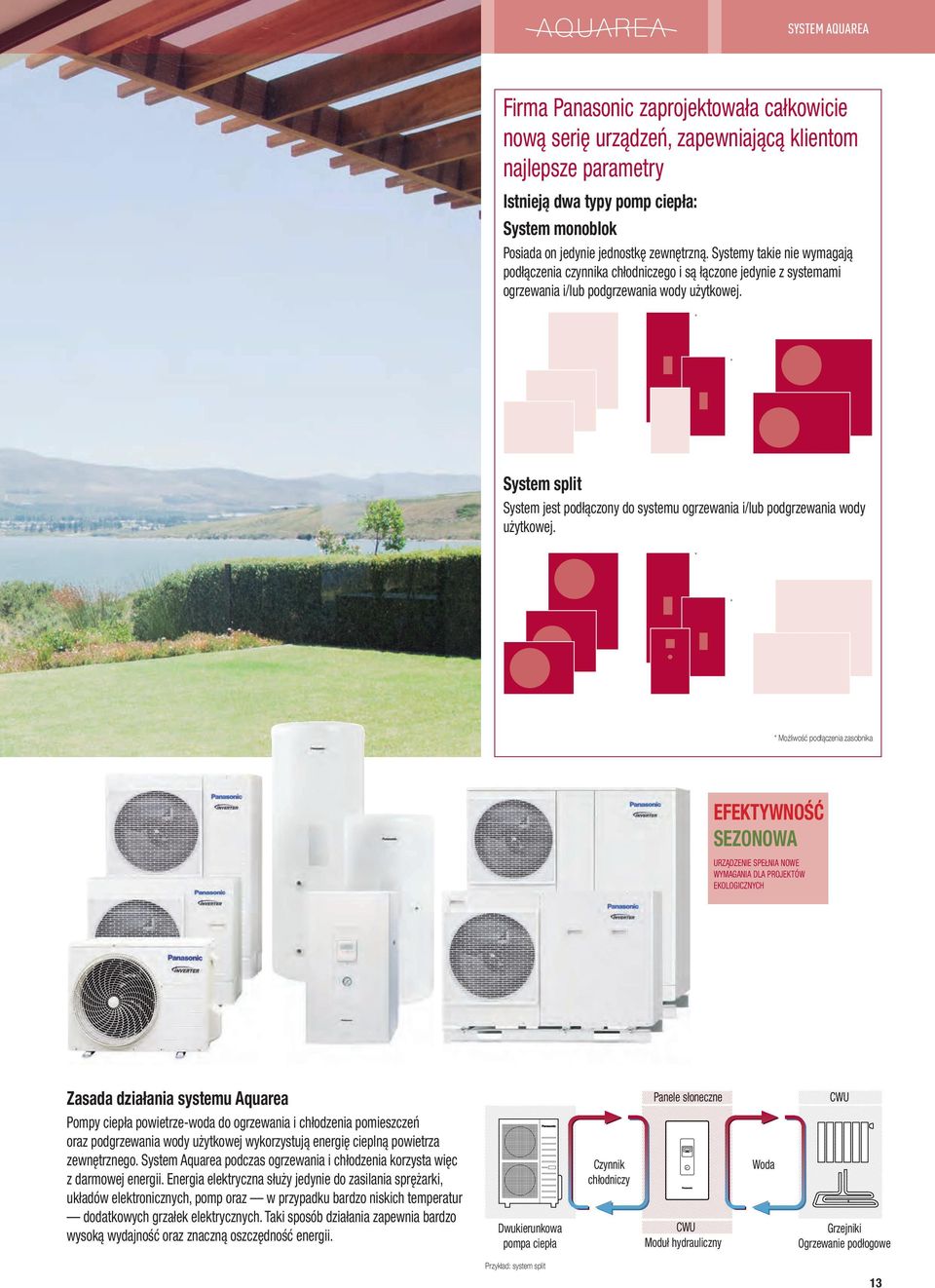

13 SYSTEM AQUAREA Firma Panasonic zaprojektowała całkowicie nową serię urządzeń, zapewniającą klientom najlepsze parametry Istnieją dwa typy pomp ciepła: System monoblok Posiada on jedynie jednostkę zewnętrzną. Systemy takie nie wymagają podłączenia czynnika chłodniczego i są łączone jedynie z systemami ogrzewania i/lub podgrzewania wody użytkowej. * * System split System jest podłączony do systemu ogrzewania i/lub podgrzewania wody użytkowej. * * * Możliwość podłączenia zasobnika EFEKTYWNOŚĆ SEZONOWA URZĄDZENIE SPEŁNIA NOWE WYMAGANIA DLA PROJEKTÓW EKOLOGICZNYCH Zasada działania systemu Aquarea Pompy ciepła powietrze-woda do ogrzewania i chłodzenia pomieszczeń oraz podgrzewania wody użytkowej wykorzystują energię cieplną powietrza zewnętrznego. System Aquarea podczas ogrzewania i chłodzenia korzysta więc z darmowej energii. Energia elektryczna służy jedynie do zasilania sprężarki, układów elektronicznych, pomp oraz w przypadku bardzo niskich temperatur dodatkowych grzałek elektrycznych. Taki sposób działania zapewnia bardzo wysoką wydajność oraz znaczną oszczędność energii. Dwukierunkowa pompa ciepła Czynnik chłodniczy Panele słoneczne CWU Moduł hydrauliczny Woda CWU Grzejniki Ogrzewanie podłogowe Przykład: system split 13

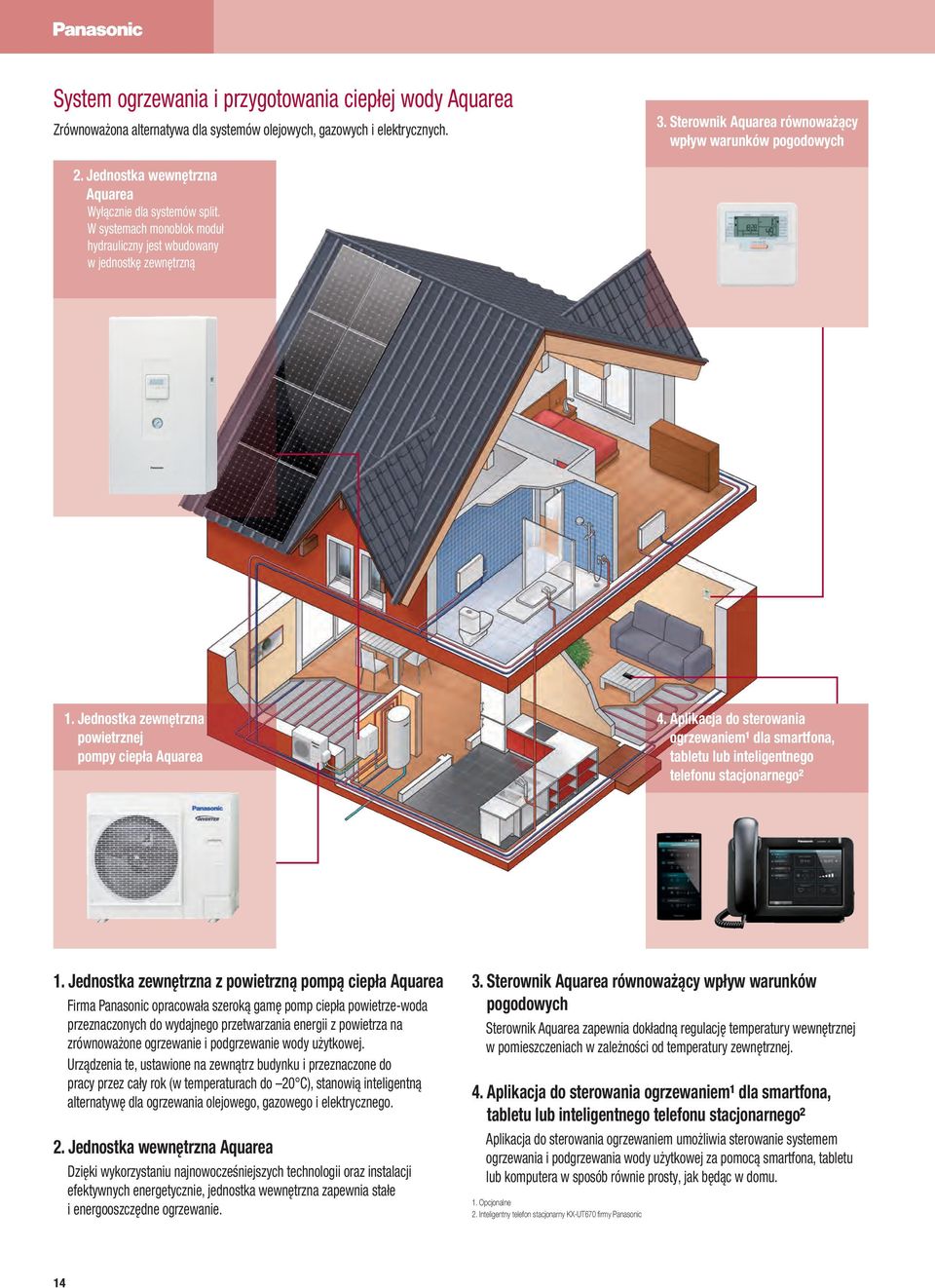

14 System ogrzewania i przygotowania ciepłej wody Aquarea Zrównoważona alternatywa dla systemów olejowych, gazowych i elektrycznych. 3. Sterownik Aquarea równoważący wpływ warunków pogodowych 2. Jednostka wewnętrzna Aquarea Wyłącznie dla systemów split. W systemach monoblok moduł hydrauliczny jest wbudowany w jednostkę zewnętrzną 1. Jednostka zewnętrzna powietrznej pompy ciepła Aquarea 4. Aplikacja do sterowania ogrzewaniem¹ dla smartfona, tabletu lub inteligentnego telefonu stacjonarnego² 1. Jednostka zewnętrzna z powietrzną pompą ciepła Aquarea Firma Panasonic opracowała szeroką gamę pomp ciepła powietrze-woda przeznaczonych do wydajnego przetwarzania energii z powietrza na zrównoważone ogrzewanie i podgrzewanie wody użytkowej. Urządzenia te, ustawione na zewnątrz budynku i przeznaczone do pracy przez cały rok (w temperaturach do 20 C), stanowią inteligentną alternatywę dla ogrzewania olejowego, gazowego i elektrycznego. 2. Jednostka wewnętrzna Aquarea Dzięki wykorzystaniu najnowocześniejszych technologii oraz instalacji efektywnych energetycznie, jednostka wewnętrzna zapewnia stałe i energooszczędne ogrzewanie. 3. Sterownik Aquarea równoważący wpływ warunków pogodowych Sterownik Aquarea zapewnia dokładną regulację temperatury wewnętrznej w pomieszczeniach w zależności od temperatury zewnętrznej. 4. Aplikacja do sterowania ogrzewaniem¹ dla smartfona, tabletu lub inteligentnego telefonu stacjonarnego² Aplikacja do sterowania ogrzewaniem umożliwia sterowanie systemem ogrzewania i podgrzewania wody użytkowej za pomocą smartfona, tabletu lub komputera w sposób równie prosty, jak będąc w domu. 1. Opcjonalne 2. Inteligentny telefon stacjonarny KX-UT670 firmy Panasonic 14

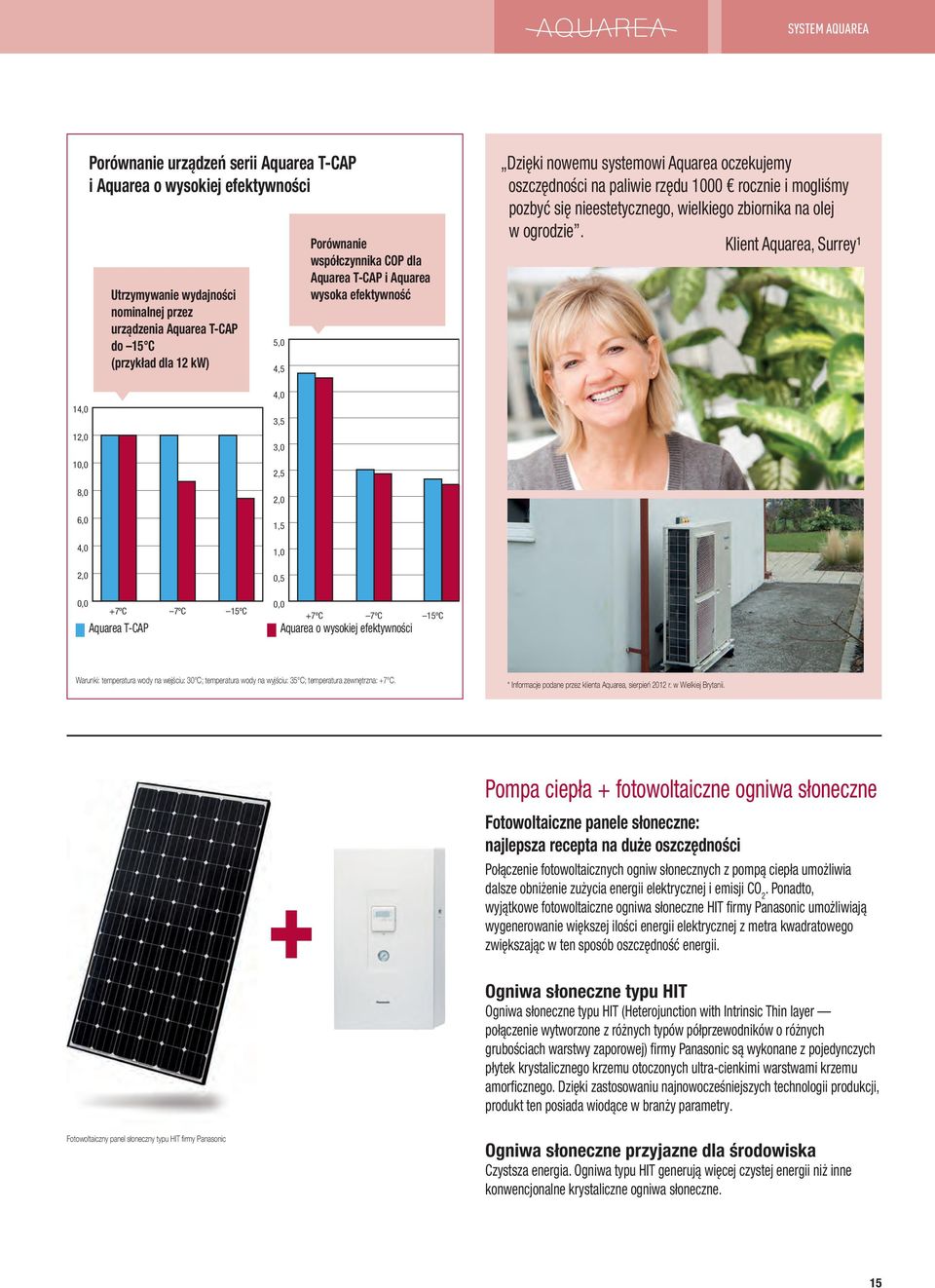

15 SYSTEM AQUAREA Porównanie urządzeń serii Aquarea T-CAP i Aquarea o wysokiej efektywności Utrzymywanie wydajności nominalnej przez urządzenia Aquarea T-CAP do 15 C (przykład dla 12 kw) 5,0 4,5 Porównanie współczynnika COP dla Aquarea T-CAP i Aquarea wysoka efektywność Dzięki nowemu systemowi Aquarea oczekujemy oszczędności na paliwie rzędu 1000 rocznie i mogliśmy pozbyć się nieestetycznego, wielkiego zbiornika na olej w ogrodzie. Klient Aquarea, Surrey¹ 14,0 12,0 10,0 8,0 6,0 4,0 2,0 0,0 +7ºC 7ºC 15ºC Aquarea T-CAP 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0,0 +7ºC 7ºC 15ºC Aquarea o wysokiej efektywności Warunki: temperatura wody na wejściu: 30 C; temperatura wody na wyjściu: 35 C; temperatura zewnętrzna: +7 C. * Informacje podane przez klienta Aquarea, sierpień 2012 r. w Wielkiej Brytanii. + Pompa ciepła + fotowoltaiczne ogniwa słoneczne Fotowoltaiczne panele słoneczne: najlepsza recepta na duże oszczędności Połączenie fotowoltaicznych ogniw słonecznych z pompą ciepła umożliwia dalsze obniżenie zużycia energii elektrycznej i emisji CO 2. Ponadto, wyjątkowe fotowoltaiczne ogniwa słoneczne HIT firmy Panasonic umożliwiają wygenerowanie większej ilości energii elektrycznej z metra kwadratowego zwiększając w ten sposób oszczędność energii. Ogniwa słoneczne typu HIT Ogniwa słoneczne typu HIT (Heterojunction with Intrinsic Thin layer połączenie wytworzone z różnych typów półprzewodników o różnych grubościach warstwy zaporowej) firmy Panasonic są wykonane z pojedynczych płytek krystalicznego krzemu otoczonych ultra-cienkimi warstwami krzemu amorficznego. Dzięki zastosowaniu najnowocześniejszych technologii produkcji, produkt ten posiada wiodące w branży parametry. Fotowoltaiczny panel słoneczny typu HIT firmy Panasonic Ogniwa słoneczne przyjazne dla środowiska Czystsza energia. Ogniwa typu HIT generują więcej czystej energii niż inne konwencjonalne krystaliczne ogniwa słoneczne. 15

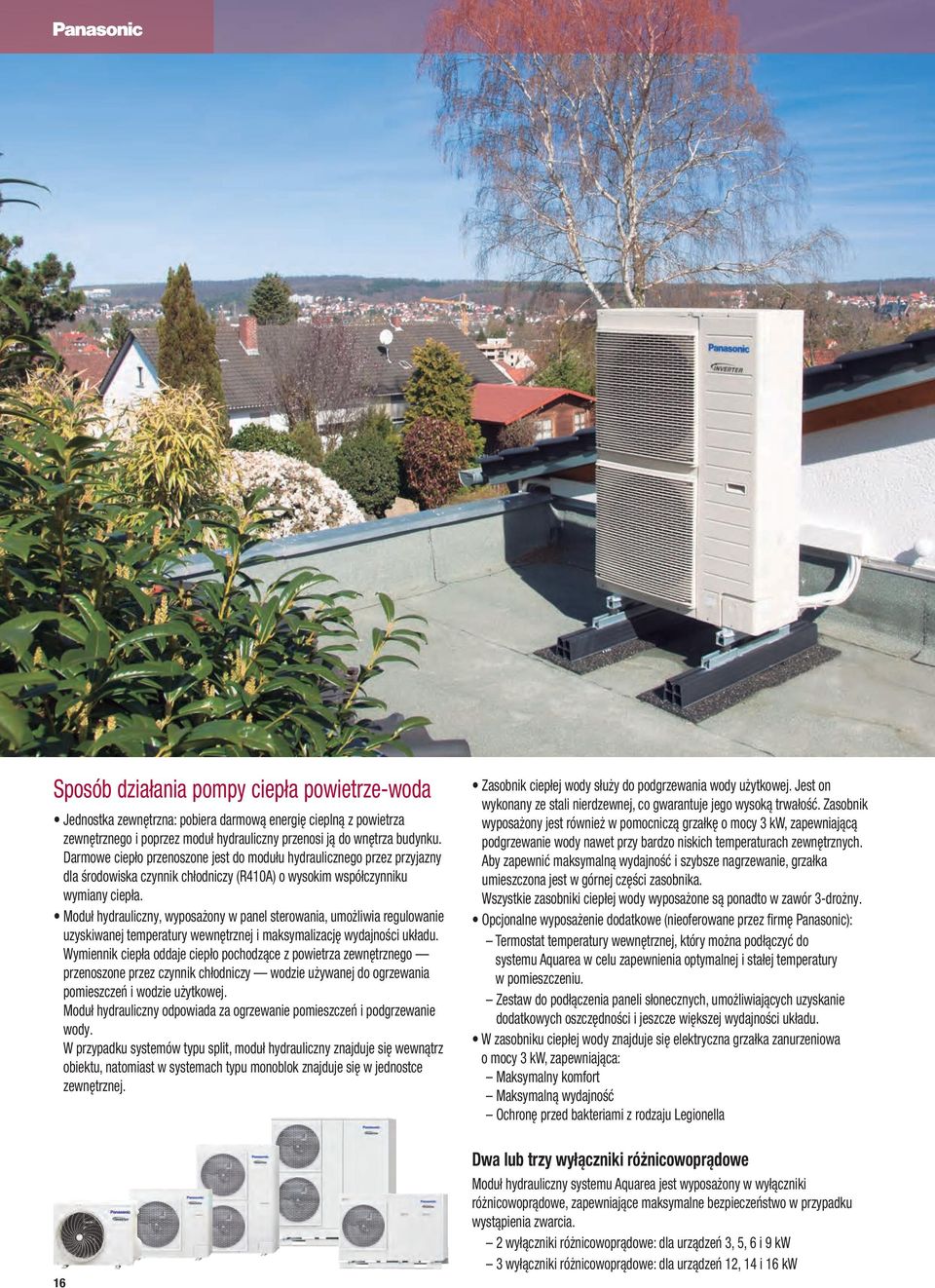

16 Sposób działania pompy ciepła powietrze-woda Jednostka zewnętrzna: pobiera darmową energię cieplną z powietrza zewnętrznego i poprzez moduł hydrauliczny przenosi ją do wnętrza budynku. Darmowe ciepło przenoszone jest do modułu hydraulicznego przez przyjazny dla środowiska czynnik chłodniczy (R410A) o wysokim współczynniku wymiany ciepła. Moduł hydrauliczny, wyposażony w panel sterowania, umożliwia regulowanie uzyskiwanej temperatury wewnętrznej i maksymalizację wydajności układu. Wymiennik ciepła oddaje ciepło pochodzące z powietrza zewnętrznego przenoszone przez czynnik chłodniczy wodzie używanej do ogrzewania pomieszczeń i wodzie użytkowej. Moduł hydrauliczny odpowiada za ogrzewanie pomieszczeń i podgrzewanie wody. W przypadku systemów typu split, moduł hydrauliczny znajduje się wewnątrz obiektu, natomiast w systemach typu monoblok znajduje się w jednostce zewnętrznej. 16 Zasobnik ciepłej wody służy do podgrzewania wody użytkowej. Jest on wykonany ze stali nierdzewnej, co gwarantuje jego wysoką trwałość. Zasobnik wyposażony jest również w pomocniczą grzałkę o mocy 3 kw, zapewniającą podgrzewanie wody nawet przy bardzo niskich temperaturach zewnętrznych. Aby zapewnić maksymalną wydajność i szybsze nagrzewanie, grzałka umieszczona jest w górnej części zasobnika. Wszystkie zasobniki ciepłej wody wyposażone są ponadto w zawór 3-drożny. Opcjonalne wyposażenie dodatkowe (nieoferowane przez firmę Panasonic): Termostat temperatury wewnętrznej, który można podłączyć do systemu Aquarea w celu zapewnienia optymalnej i stałej temperatury w pomieszczeniu. Zestaw do podłączenia paneli słonecznych, umożliwiających uzyskanie dodatkowych oszczędności i jeszcze większej wydajności układu. W zasobniku ciepłej wody znajduje się elektryczna grzałka zanurzeniowa o mocy 3 kw, zapewniająca: Maksymalny komfort Maksymalną wydajność Ochronę przed bakteriami z rodzaju Legionella Dwa lub trzy wyłączniki różnicowoprądowe Moduł hydrauliczny systemu Aquarea jest wyposażony w wyłączniki różnicowoprądowe, zapewniające maksymalne bezpieczeństwo w przypadku wystąpienia zwarcia. 2 wyłączniki różnicowoprądowe: dla urządzeń 3, 5, 6 i 9 kw 3 wyłączniki różnicowoprądowe: dla urządzeń 12, 14 i 16 kw

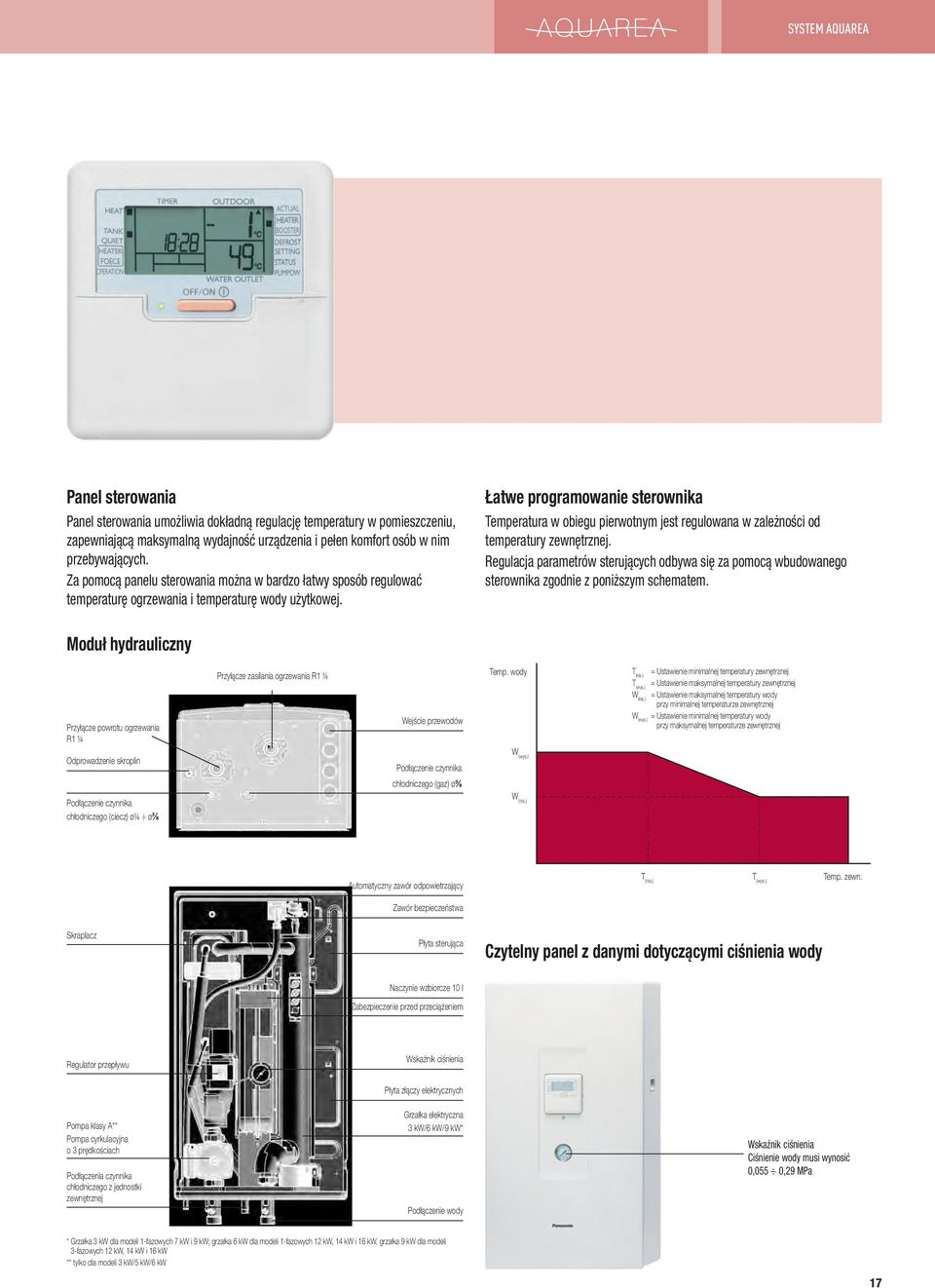

17 SYSTEM AQUAREA Panel sterowania Panel sterowania umożliwia dokładną regulację temperatury w pomieszczeniu, zapewniającą maksymalną wydajność urządzenia i pełen komfort osób w nim przebywających. Za pomocą panelu sterowania można w bardzo łatwy sposób regulować temperaturę ogrzewania i temperaturę wody użytkowej. Łatwe programowanie sterownika Temperatura w obiegu pierwotnym jest regulowana w zależności od temperatury zewnętrznej. Regulacja parametrów sterujących odbywa się za pomocą wbudowanego sterownika zgodnie z poniższym schematem. Moduł hydrauliczny Przyłącze powrotu ogrzewania R1 ¼ Przyłącze zasilania ogrzewania R1 ¼ Wejście przewodów Temp. wody T (nis.) = Ustawienie minimalnej temperatury zewnętrznej T (wys.) = Ustawienie maksymalnej temperatury zewnętrznej W (nis.) = Ustawienie maksymalnej temperatury wody przy minimalnej temperaturze zewnętrznej W (wys.) = Ustawienie minimalnej temperatury wody przy maksymalnej temperaturze zewnętrznej Odprowadzenie skroplin Podłączenie czynnika W (wys.) chłodniczego (gaz) ø⅝ Podłączenie czynnika chłodniczego (ciecz) ø¼ ø⅜ W (nis.) Automatyczny zawór odpowietrzający T (nis.) T (wys.) Temp. zewn. Zawór bezpieczeństwa Skraplacz Płyta sterująca Czytelny panel z danymi dotyczącymi ciśnienia wody Naczynie wzbiorcze 10 l Zabezpieczenie przed przeciążeniem Regulator przepływu Wskaźnik ciśnienia Pompa klasy A** Pompa cyrkulacyjna o 3 prędkościach Podłączenia czynnika chłodniczego z jednostki zewnętrznej Płyta złączy elektrycznych Grzałka elektryczna 3 kw/6 kw/9 kw* Podłączenie wody Wskaźnik ciśnienia Ciśnienie wody musi wynosić 0,055 0,29 MPa * Grzałka 3 kw dla modeli 1-fazowych 7 kw i 9 kw; grzałka 6 kw dla modeli 1-fazowych 12 kw, 14 kw i 16 kw, grzałka 9 kw dla modeli 3-fazowych 12 kw, 14 kw i 16 kw ** tylko dla modeli 3 kw/5 kw/6 kw 17

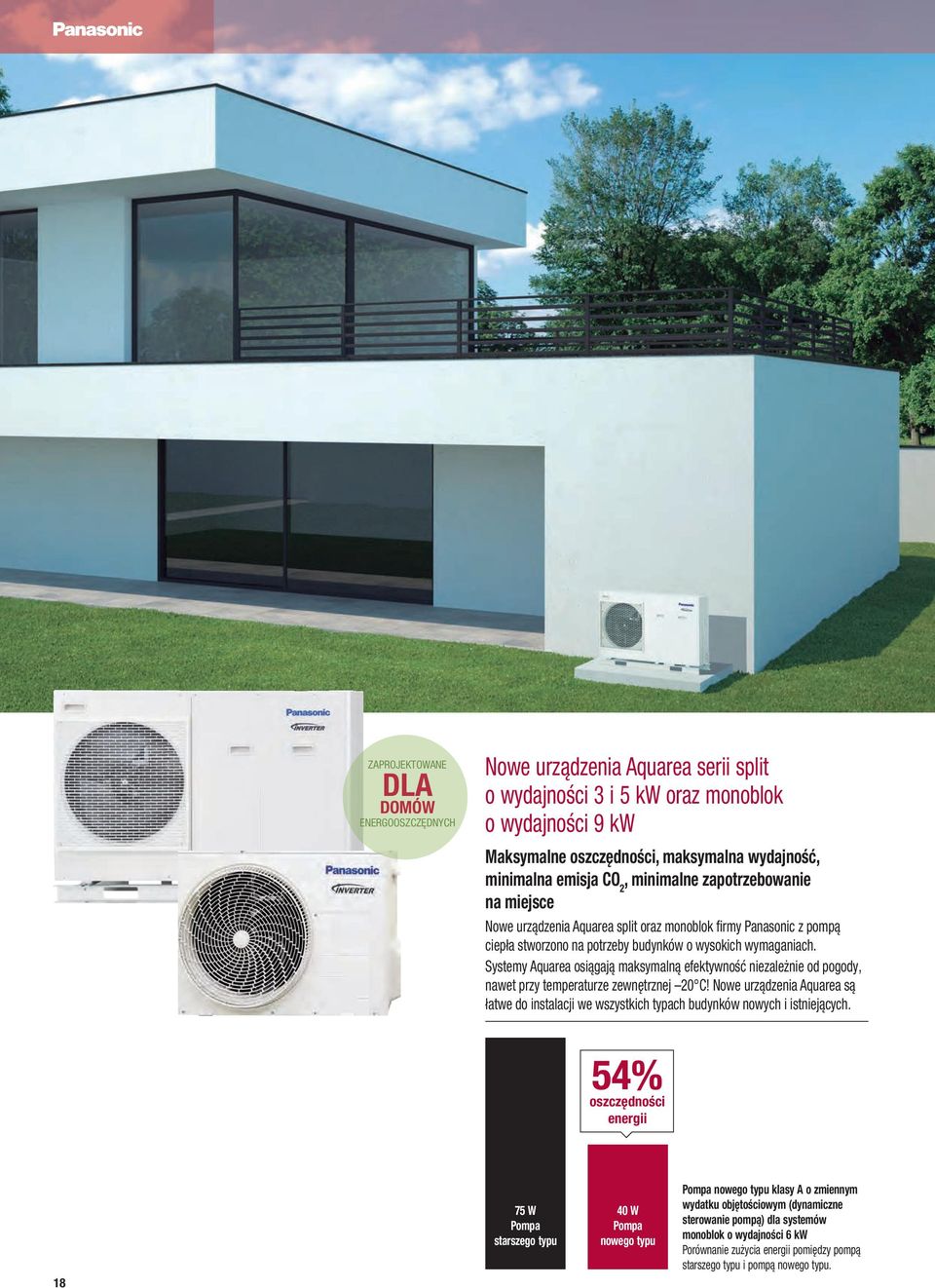

18 ZAPROJEKTOWANE DLA DOMÓW ENERGOOSZCZĘDNYCH Nowe urządzenia Aquarea serii split o wydajności 3 i 5 kw oraz monoblok o wydajności 9 kw Maksymalne oszczędności, maksymalna wydajność, minimalna emisja CO 2, minimalne zapotrzebowanie na miejsce Nowe urządzenia Aquarea split oraz monoblok firmy Panasonic z pompą ciepła stworzono na potrzeby budynków o wysokich wymaganiach. Systemy Aquarea osiągają maksymalną efektywność niezależnie od pogody, nawet przy temperaturze zewnętrznej 20 C! Nowe urządzenia Aquarea są łatwe do instalacji we wszystkich typach budynków nowych i istniejących. 54% oszczędności energii W Pompa starszego typu 40 W Pompa nowego typu Pompa nowego typu klasy A o zmiennym wydatku objętościowym (dynamiczne sterowanie pompą) dla systemów monoblok o wydajności 6 kw Porównanie zużycia energii pomiędzy pompą starszego typu i pompą nowego typu.

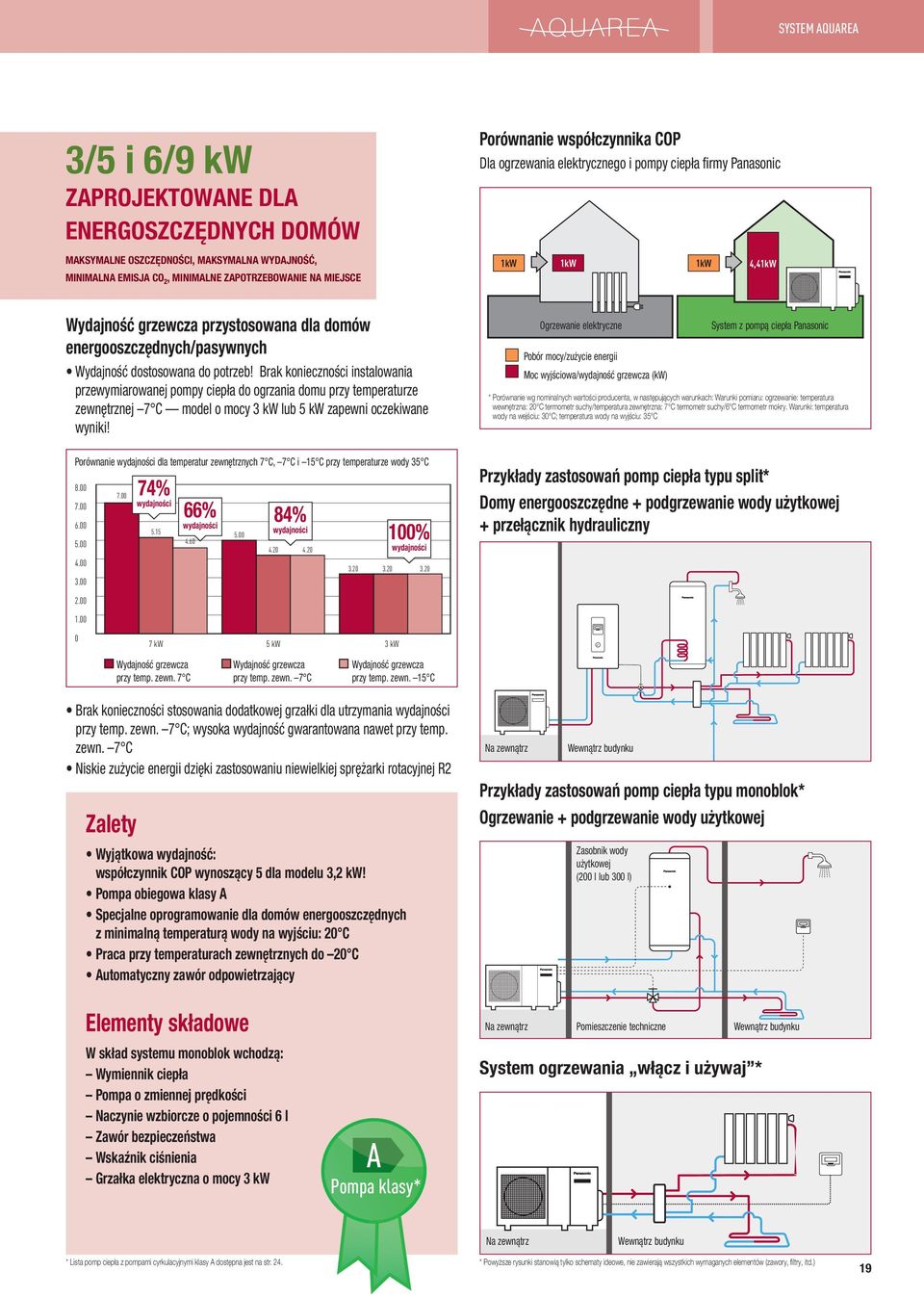

19 SYSTEM AQUAREA 3/5 i 6/9 kw ZAPROJEKTOWANE DLA ENERGOSZCZĘDNYCH DOMÓW MAKSYMALNE OSZCZĘDNOŚCI, MAKSYMALNA WYDAJNOŚĆ, MINIMALNA EMISJA CO 2, MINIMALNE ZAPOTRZEBOWANIE NA MIEJSCE Porównanie współczynnika COP Dla ogrzewania elektrycznego i pompy ciepła firmy Panasonic 1kW 1kW 1kW 4,41kW Wydajność grzewcza przystosowana dla domów energooszczędnych/pasywnych Wydajność dostosowana do potrzeb! Brak konieczności instalowania przewymiarowanej pompy ciepła do ogrzania domu przy temperaturze zewnętrznej 7 C model o mocy 3 kw lub 5 kw zapewni oczekiwane wyniki! Porównanie wydajności dla temperatur zewnętrznych 7 C, 7 C i 15 C przy temperaturze wody 35 C % wydajności % 84% wydajności wydajności % wydajności Ogrzewanie elektryczne Pobór mocy/zużycie energii Moc wyjściowa/wydajność grzewcza (kw) System z pompą ciepła Panasonic * Porównanie wg nominalnych wartości producenta, w następujących warunkach: Warunki pomiaru: ogrzewanie: temperatura wewnętrzna: 20 C termometr suchy/temperatura zewnętrzna: 7 C termometr suchy/6 C termometr mokry. Warunki: temperatura wody na wejściu: 30 C; temperatura wody na wyjściu: 35 C Przykłady zastosowań pomp ciepła typu split* Domy energooszczędne + podgrzewanie wody użytkowej + przełącznik hydrauliczny kw 5 kw 3 kw Wydajność grzewcza przy temp. zewn. 7 C Wydajność grzewcza przy temp. zewn. 7 C Wydajność grzewcza przy temp. zewn. 15 C Brak konieczności stosowania dodatkowej grzałki dla utrzymania wydajności przy temp. zewn. 7 C; wysoka wydajność gwarantowana nawet przy temp. zewn. 7 C Niskie zużycie energii dzięki zastosowaniu niewielkiej sprężarki rotacyjnej R2 Zalety Wyjątkowa wydajność: współczynnik COP wynoszący 5 dla modelu 3,2 kw! Pompa obiegowa klasy A Specjalne oprogramowanie dla domów energooszczędnych z minimalną temperaturą wody na wyjściu: 20 C Praca przy temperaturach zewnętrznych do 20 C Automatyczny zawór odpowietrzający Na zewnątrz Wewnątrz budynku Przykłady zastosowań pomp ciepła typu monoblok* Ogrzewanie + podgrzewanie wody użytkowej Zasobnik wody użytkowej (200 l lub 300 l) Elementy składowe W skład systemu monoblok wchodzą: Wymiennik ciepła Pompa o zmiennej prędkości Naczynie wzbiorcze o pojemności 6 l Zawór bezpieczeństwa Wskaźnik ciśnienia Grzałka elektryczna o mocy 3 kw A Pompa klasy* Na zewnątrz Pomieszczenie techniczne Wewnątrz budynku System ogrzewania włącz i używaj * Na zewnątrz Wewnątrz budynku * Lista pomp ciepła z pompami cyrkulacyjnymi klasy A dostępna jest na str. 24. * Powyższe rysunki stanowią tylko schematy ideowe, nie zawierają wszystkich wymaganych elementów (zawory, filtry, itd.) 19

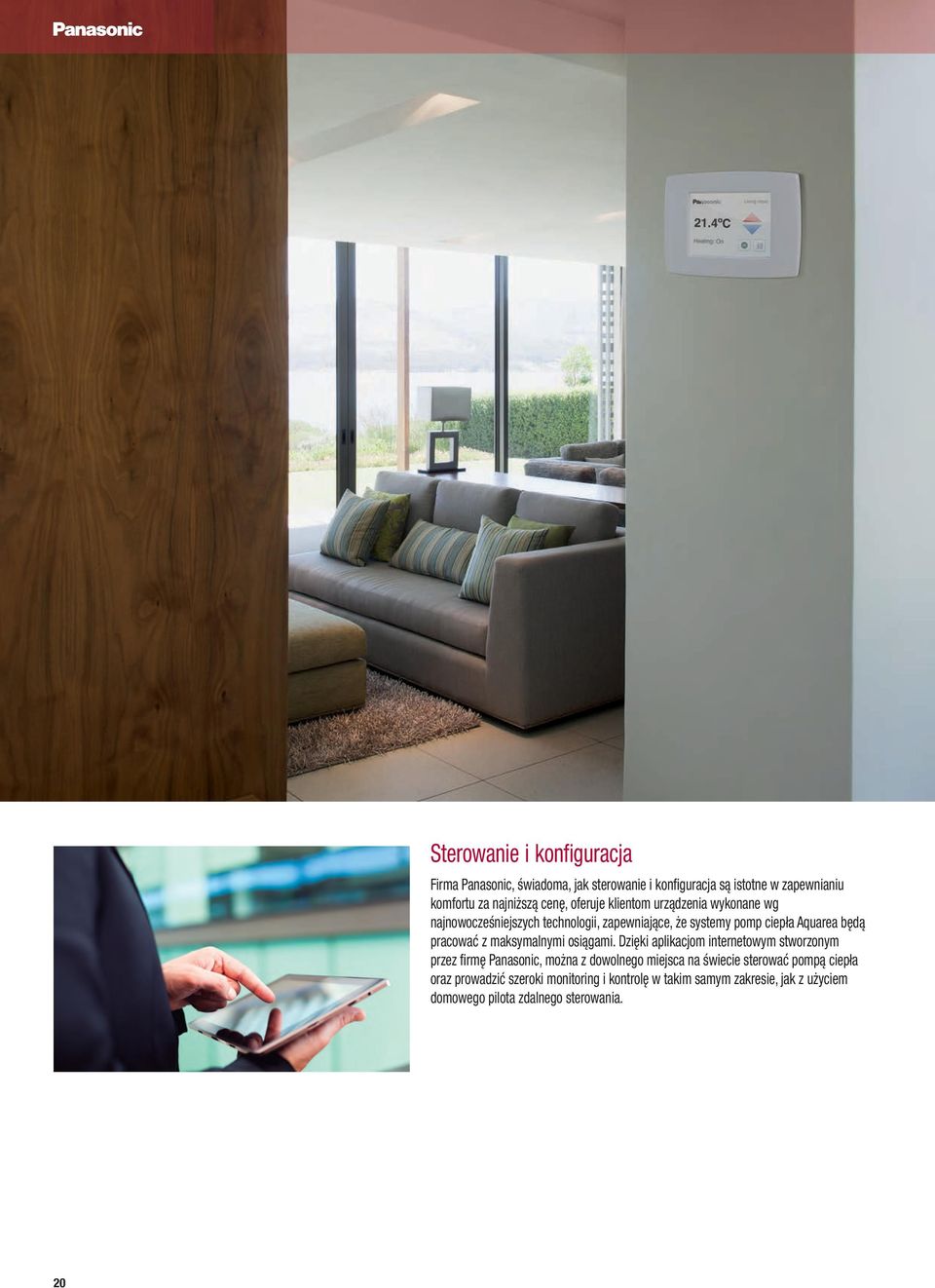

20 Sterowanie i konfiguracja Firma Panasonic, świadoma, jak sterowanie i konfiguracja są istotne w zapewnianiu komfortu za najniższą cenę, oferuje klientom urządzenia wykonane wg najnowocześniejszych technologii, zapewniające, że systemy pomp ciepła Aquarea będą pracować z maksymalnymi osiągami. Dzięki aplikacjom internetowym stworzonym przez firmę Panasonic, można z dowolnego miejsca na świecie sterować pompą ciepła oraz prowadzić szeroki monitoring i kontrolę w takim samym zakresie, jak z użyciem domowego pilota zdalnego sterowania. 20

21 SYSTEM AQUAREA Opcjonalne NOWOŚĆ Z wbudowanym wyświetlaczem lub bez Dostępny zewnętrzny wyświetlacz dotykowy Nowa generacja sterownika Aquarea Manager Ta nowa generacja inteligentnych sterowników dla efektywnego energetycznie ogrzewania zawiera uniwersalny, niezależny sterownik ogrzewania i podgrzewania wody użytkowej. NA MIEJSCA, GOTOWI, START Łatwa instalacja i łatwa konfiguracja Na miejsca: do 160 wstępnie skonfigurowanych schematów systemu. Gotowi: podczas rozruchu, wystarczy podać numer aplikacji lub schematu systemu Start: sterownik rozpoczyna pracę zgodnie z wybranym schematem Dane techniczne 2 mieszane obwody grzewcze Program ogrzewania podłogowego Sterownik kaskadowy/biwalentny Automatyczne przełączanie z trybu ogrzewania na tryb chłodzenia Tryb nocny: Wewnętrzny menedżer energii. Sterowanie panelami słonecznymi Priorytet podgrzewania wody użytkowej Sterowanie przez Internet Interfejs obsługi do 10 języków Na miejsca, gotowi, start!: do 155 wstępnie skonfigurowanych schematów systemu. Gotowość do działania w czasie krótszym niż 3 minuty Łatwy rozruch łatwa obsługa Zasilanie 230 V 7 przekaźników wyjściowych Wyjście 2 0,10 V 8 wejść dla czujników (PT1000) Wbudowany podświetlany wyświetlacz tekstowy Interfejs USB (wysyłanie danych, serwis, zdalne sterowanie, trendy) Interfejs RS485 (komunikacja z dodatkową pompą ciepła) Interfejs RS485 (dla wyświetlacza zewnętrznego) Dostępny zewnętrzny wyświetlacz dotykowy Łatwy montaż Łatwy montaż bez użycia wkrętów w rozdzielni/na drzwiach lub na szynie DIN. Możliwość bezpośredniego mocowania do ściany. 21

22 Zdalne sterowanie pompą ciepła z dowolnego miejsca. Sterowanie komfortem i wydajnością przy niskim zużyciu energii. Pełna kontrola z każdego miejsca! NOWOŚĆ KOMPUTER SMARTFON TABLET DOM BIURO ULICA MIEJSCE PRACY KLUB FITNESS Dom lub biuro Internet Control Ready INTERNET Serwis internetowy w chmurze* KARTA WiFi POMPA CIEPŁA CONTROL YOUR HEAT PUMP FROM EVERYWHERE OPTIONAL INTERNET CONTROL Oznaczenie PA-AW-WIFI-1 * Funkcjonalność uzależniona jest od posiadanej licencji. Podane informacje mogą ulec zmianie lub zostać zaktualizowane. ROUTER WiFi Na czym polega sterowanie przez Internet? Nowej generacji sterowanie przez Internet pozwala w łatwy sposób zarządzać pracą klimatyzatora lub pompy ciepła za pośrednictwem smartfona z systemem Android lub ios, tabletu lub komputera PC. Łatwa instalacja Urządzenie do zdalnego sterowania należy podłączyć do klimatyzatora lub pompy ciepła za pomocą przewodów połączeniowych, a następnie sparować je z portem WiFi. Sterowanie przez Internet. Łatwa instalacja. Maksymalne korzyści. Sterowanie przez Internet przedstawiane jest hasłem Twój dom w chmurze, oznaczającym łatwe, niewymagające specjalnych umiejętności rozwiązanie dostępne dla każdego użytkownika. Bez serwerów. Bez złączy. Bez przewodów. Wystarczy podłączyć niewielkich rozmiarów pudełko do jednostki wewnętrznej klimatyzatora, a następnie skorzystać ze smartfona, tabletu lub komputera PC. Sterowanie z każdego miejsca w domu odbywa się za pośrednictwem istniejącej sieci WiFi. Aby cieszyć się nową jakością komfortu wystarczy uruchomić odpowiednią aplikację na smartfonie, tablecie lub komputerze PC. W czasie pobytu poza domem wystarczy uruchomić odpowiednią aplikację, by zarządzać systemem klimatyzacji w chmurze. Dzięki intuicyjnej i przyjaznej aplikacji, zarządzanie za pośrednictwem smartfona lub komputera PC przypomina korzystanie z pilota zdalnego sterowania w domu. Odpowiednie oprogramowanie można pobrać z serwisu AppStore firmy Apple lub Sklep Play firmy Google. Zdalne sterowanie klimatyzacją przy użyciu smartfona, tabletu, komputera PC lub nowoczesnego telefonu stacjonarnego oraz Internetu. System pozwala obsługiwać te same funkcje, które dostępne są bezpośrednio w budynku: włączanie/wyłączanie, wybór trybu, ustawianie temperatury, temperatura w pomieszczeniu itp., jak również zaawansowane funkcje umożliwiające osiągnięcie najwyższego komfortu i wydajności przy równoczesnym obniżeniu do minimum zużycia energii. 22 Opinia klienta: Helen, klient firmy Panasonic Konieczność ogrzewania mojego domku w górach w ciągu weekendów, w które nie mogłam tam pojechać, przyprawiała mnie o ból głowy. Był to wydatek bezcelowy i irytujący. Teraz, dzięki sterowaniu przez Internet, pozbyłam się konieczności sztywnego programowania tygodniowego. Kiedy się tam wybieram, wystarczy włączyć system ogrzewania Aquarea firmy Panasonic. A jeżeli tam się nie wybiorę, za zaoszczędzone pieniądze mogę pójść do kina lub do teatru.

23 SYSTEM AQUAREA Elastyczność podłączania: Elastyczność integracji z systemami KNX/EnOcean/Modbus umożliwiającej pełny dwukierunkowy monitoring i sterowanie wszystkimi parametrami roboczymi Aby zapewnić optymalne rozwiązania dla klientów, firma Panasonic współpracuje z licznymi partnerami. Interfejsy zaprojektowane przez naszego partnera specjalnie dla urządzeń firmy Panasonic pozwalają w pełni dwukierunkowo monitorować i sterować wszystkimi funkcjami systemów serii Aquarea za pomocą systemów KNX i EnOcean oraz Modbus. Podane rozwiązania komunikacyjne produkowane są przez firmę zewnętrzną więcej informacji można uzyskać za pośrednictwem firmy Panasonic. Easy control by BMS CONNECTIVITY Interfejs do podłączania urządzeń Aquarea do protokołu KNX Oznaczenie: PAW-AW-KNX-1i Nowy interfejs łączący urządzenia serii Aquarea z protokołem KNX umożliwia pełne dwukierunkowe monitorowanie i sterowanie parametrami funkcjonalnymi jednostki Aquarea z instalacji KNX. Małe wymiary. /Szybka instalacja i możliwość instalacji ukrytej. Niewymagane zasilanie zewnętrzne. Bezpośrednie podłączenie do urządzenia. Pełna obsługa wzajemna KNX. Sterowanie i monitorowanie za pomocą czujników lub bramek zmiennych wewnętrznych jednostki wewnętrznej oraz podawanie kodów usterek. Możliwość równoczesnego sterowania urządzeniem Aquarea za pomocą sterownika i poprzez protokół KNX. Interfejs do podłączania urządzeń Aquarea do protokołu EnOcean Oznaczenie: PAW-AW-ENO-1i Nowy interfejs łączący urządzenia serii Aquarea z protokołem EnOcean umożliwia pełne dwukierunkowe monitorowanie i sterowanie parametrami funkcjonalnymi jednostki Aquarea z instalacji EnOcean. Małe wymiary. /Szybka instalacja. Niewymagane zasilanie zewnętrzne. Bezpośrednie podłączenie do urządzenia Aquarea korzystającego z tych samych parametrów sterujących. Pełna obsługa wzajemna EnOcean. Sterowanie i monitorowanie za pomocą czujników lub bramek zmiennych wewnętrznych jednostki wewnętrznej oraz podawanie kodów usterek. Możliwość równoczesnego sterowania urządzeniem Aquarea za pomocą sterownika i poprzez protokół EnOcean. Interfejs do podłączania urządzeń Aquarea do magistrali Modbus Oznaczenie: PAW-AW-MBS-1 Nowy interfejs łączący urządzenia serii Aquarea z magistralą Modbus RTU Slave umożliwia dwukierunkowe monitorowanie i sterowanie parametrami funkcjonalnymi jednostki Aquarea z instalacji Modbus. Małe wymiary. /Szybka instalacja i możliwość instalacji ukrytej. Niewymagane zasilanie zewnętrzne. Bezpośrednie podłączenie do urządzenia. Pełna obsługa wzajemna Modbus. Sterowanie i monitorowanie z dowolnego systemu zarządzania budynkiem (BMS) lub sterownika PLC Modbus Master zmiennych wewnętrznych jednostki wewnętrznej oraz podawanie kodów usterek. Możliwość równoczesnego sterowania urządzeniem Aquarea za pomocą sterownika i poprzez protokół Modbus Master. 4 wejścia binarne INTERFEJS 4 wejścia binarne INTERFEJS Dowolne standardowe urządzenie KNX MODBUS Model PAW-AW-KNX-1i PAW-AW-ENO-1i PAW-AW-MBS-1 PA-AW-WIFI-1 Interfejs KNX EnOcean Modbus RTU IntesisHome Przełącznik EnOcean Pilot zdalnego sterowania EnOcean Karta kodowa Czujnik ruchu System zarządzania budynkiem 23

24 Gama urządzeń serii Aquarea RYSUNEK 1 (F1) RYSUNEK 2 (F2) RYSUNEK 3 (F3) RYSUNEK 4 (F4) SERIA 3 kw 5 kw 6 kw 7 kw 9 kw 12 kw 1-fazowe Tylko ogrzewanie WH-SDF03E3E5 WH-UD03EE5 (F1) A Pompa klasy WH-SDF05E3E5 WH-UD05EE5 (F1) A Pompa klasy WH-SDF07C3E5 WH-UD07CE5-A (F3) WH-SDF09C3E5 WH-UD09CE5-A (F3) WH-SDF12C6E5 WH-UD12CE5-A (F4) Wysokowydajne urządzenia serii Aquarea dla domów dobrze ocieplonych Split Monoblok Ogrzewanie i chłodzenie WH-SDC03E3E5 WH-UD03EE5 (F1) WH-SDC05E3E5 WH-UD05EE5 (F1) WH-SDC07C3E5 WH-UD07CE5-A (F3) WH-SDC09C3E5 WH-UD09CE5-A (F3) 3-fazowe Tylko ogrzewanie WH-SDF09C3E8 WH-UD09CE8 (F4) Ogrzewanie i chłodzenie 1-fazowe Tylko ogrzewanie WH-MDF06E3E5 (F2) Ogrzewanie i chłodzenie WH-MDC06E3E5 (F2) WH-SDC09C3E8 WH-UD09CE8 (F4) WH-MDF09E3E5 (F2) WH-MDC09E3E5¹ (F2) WH-SDC12C6E5 WH-UD12CE5-A (F4) WH-SDF12C9E8 WH-UD12CE8 (F4) WH-SDC12C9E8 WH-UD12CE8 (F4) WH-MDF12C6E5 (F5) WH-MDC12C6E5 (F5) 3-fazowe Tylko ogrzewanie WH-MDF09C3E8 (F5) WH-MDF12C9E8 (F5) Ogrzewanie i chłodzenie A Pompa klasy A Pompa klasy A Pompa klasy A Pompa klasy WH-MDC09C3E8 (F5) A Pompa klasy A Pompa klasy WH-MDC12C9E8 (F5) 1-fazowe Tylko ogrzewanie WH-SXF09D3E5 WH-UX09DE5 (F4) WH-SXF12D6E5 WH-UX12DE5 (F4) Urządzenia serii Aquarea T-CAP dla obszarów o niskich temperaturach Urządzenia serii Aquarea HT do modernizacji Monoblok Split Monoblok Split Ogrzewanie i chłodzenie WH-SXC09D3E5 WH-UX09DE5 (F4) 3-fazowe Tylko ogrzewanie WH-SXF09D3E8 WH-UX09DE8 (F4) Ogrzewanie i chłodzenie WH-SXC09D3E8 WH-UX09DE8 (F4) WH-SXC12D6E5 WH-UX12DE5 (F4) WH-SXF12D9E8 WH-UX12DE8 (F4) WH-SXC12D9E8 WH-UX12DE8 (F4) 1-fazowe Tylko ogrzewanie WH-MXF09D3E5 (F5) WH-MXF12D6E5 (F5) Ogrzewanie i chłodzenie WH-MXC09D3E5 (F5) WH-MXC12D6E5 (F5) 3-fazowe Tylko ogrzewanie WH-MXF09D3E8 (F5) WH-MXF12D9E8 (F5) Ogrzewanie i chłodzenie WH-MXC09D3E8 (F5) 1-fazowe Tylko ogrzewanie WH-SHF09D3E5 WH-UH09DE5 (F4) 3-fazowe Tylko ogrzewanie WH-SHF09D3E8 WH-UH09DE8 (F4) WH-MXC12D9E8 (F5) WH-SHF12D6E5 WH-UH12DE5 (F4) WH-SHF12D9E8 WH-UH12DE8 (F4) 1-fazowe Tylko ogrzewanie WH-MHF09D3E5 (F5) WH-MHF12D6E5 (F5) 3-fazowe Tylko ogrzewanie WH-MHF09D3E8 (F5) WH-MHF12D9E8 (F5) A Pompa klasy A Pompa klasy Konfiguracja podstawowa: sterowanie zaworem 3-drożnym, sygnał wł./wył. grzałki zasobnika, odbiór sygnału termostatu zasobnika, wł./wył. ze sterownika zewnętrznego, programator tygodniowy. Konfiguracja rozszerzona: konfiguracja podstawowa + możliwość podłączenia paneli słonecznych i termostatu pomieszczeniowego. ¹ Dostępne w listopadzie 2012 r. 24

25 SYSTEM AQUAREA EFEKTYWNOŚĆ SEZONOWA URZĄDZENIE SPEŁNIA NOWE WYMAGANIA DLA PROJEKTÓW EKOLOGICZNYCH RYSUNEK 5 (F5) 14 kw 16 kw WH-SDF14C6E5 WH-UD14CE5-A (F4) WH-SDF16C6E5 WH-UD16CE5-A (F4) WH-SDC14C6E5 WH-UD14CE5-A (F4) WH-SDC16C6E5 WH-UD16CE5-A (F4) WH-SDF14C9E8 WH-UD14CE8 (F4) WH-SDF16C9E8 WH-UD16CE8 (F4) WH-SDC14C9E8 WH-UD14CE8 (F4) WH-MDF14C6E5 (F5) WH-SDC16C9E8 WH-UD16CE8 (F4) WH-MDF16C6E5 (F5) Split Monoblok WH-MDC14C6E5 (F5) WH-MDC16C6E5 (F5) WH-MDF14C9E8 (F5) WH-MDF16C9E8 (F5) WH-MDC14C9E8 (F5) WH-MDC16C9E8 (F5) Aquarea wysokowydajne Aquarea T-CAP Aquarea HT Aquarea wysokowydajne Aquarea T-CAP Aquarea HT 5.00 COP high efficiency AQUAREA HIGH PERFORMANCE 100% capacity at 15 C AQUAREA T-CAP Output water 65 ºC HIGH TEMP HEAT PUMP 5.00 COP high efficiency AQUAREA HIGH PERFORMANCE 100% capacity at 15 C AQUAREA T-CAP Output water 65 ºC HIGH TEMP HEAT PUMP Tylko ogrzewanie Ogrzewanie i chłodzenie Tylko ogrzewanie Tylko ogrzewanie Ogrzewanie i chłodzenie Tylko ogrzewanie 1-fazowe 3-fazowe 1-fazowe 3-fazowe 1-fazowe 3-fazowe 1-fazowe 3-fazowe 25

26 WYSOKOWYDAJNE URZĄDZENIA SERII AQUAREA SPLIT, 1-FAZOWE, TYLKO OGRZEWANIE SDF, OGRZEWANIE I CHŁODZENIE SDC, 3 I 5 kw DLA DOMÓW ENERGOOSZCZĘDNYCH MAKSYMALNE OSZCZĘDNOŚCI, MAKSYMALNA WYDAJNOŚĆ, MINIMALNA EMISJA CO 2, MINIMALNE ZAPOTRZEBOWANIE NA MIEJSCE URZĄDZENIE SPEŁNIA NOWE WYMAGANIA DLA PROJEKTÓW EKOLOGICZNYCH A Pompa klasy Modele o wydajności 3 i 5 kw są specjalnie przeznaczone dla domów energooszczędnych i osiągają imponujący współczynnik COP wynoszący 5 (dla wydajności 3,2 kw). Dzięki zaawansowanej technice i zastosowaniu nowoczesnego sterowania, system zachowuje wysoką efektywność i sprawność przy temperaturach zewnętrznych wynoszących nawet 7 C i 20 C. Oprogramowanie Aquarea zostało zoptymalizowane do wymagań domów energooszczędnych i umożliwia maksymalną efektywność energetyczną. Systemy Aquarea osiągają maksymalną efektywność niezależnie od pogody, nawet przy temperaturze zewnętrznej 20 C. Dzięki kompaktowej budowie jednostek zewnętrznych instalacja jest bardzo łatwa. Charakterystyka techniczna NOWOŚĆ! Efektywna regulacja temperatury w pomieszczeniu w zależności od temperatury zewnętrznej za pomocą sterownika Aquarea Manager. Wyjątkowa wydajność: współczynnik COP wynoszący 5 dla modelu 3,2 kw! Pompa klasy A Specjalne oprogramowanie dla domów energooszczędnych z minimalną temperaturą wody na wyjściu: 20 C Możliwość pracy do temperatury zewnętrznej 20 C Automatyczny zawór odpowietrzający Wyświetlanie częstotliwości pracy sprężarki WH-UD03EE5 WH-UD05EE5 1-fazowe, tylko ogrzewanie 1-fazowe, ogrzewanie i chłodzenie Zestaw KIT-WF03CE5 KIT-WF05CE5 KIT-WC03CE5 KIT-WC05CE5 Jednostka wewnętrzna WH-SDF03E3E5 WH-SDF05E3E5 WH-SDC03E3E5 WH-SDC05E3E5 Jednostka zewnętrzna WH-UD03EE5 WH-UD05EE5 WH-UD03EE5 WH-UD05EE5 Wydajność grzewcza przy +7 C [kw] 3,20 5,00 3,20 5,00 Wsp. COP przy +7 C i temperaturze wody grzewczej 35 C 5,00 4,63 5,00 4,63 Wydajność grzewcza przy +2 C i temperaturze wody grzewczej 35 C [kw] 3,20 4,20 3,20 4,20 Wsp. COP przy +2 C i temperaturze wody grzewczej 35 C 3,56 3,11 3,56 3,11 Wydajność grzewcza przy 7 C [kw] 3,20 4,20 3,20 4,20 Wsp. COP przy 7 C 2,69 2,59 2,69 2,59 Wydajność grzewcza przy 15 C [kw] 3,20 4,20 3,20 4,20 Wsp. COP przy 15 C i temperaturze wody grzewczej 35 C 2,30 2,16 2,30 2,16 Wydajność chłodnicza przy 35 C [kw] 3,20 4,50 Wsp. EER przy 35 C i temperaturze wody chłodniczej 7/12 C 3,08 2,69 Jednostka wewnętrzna Wymiary (wys. szer. gł.) [mm] Masa [kg] Przyłącze wodne [mm] Pompa klasy A Liczba prędkości Pobór mocy (maks.) [W] Przepływ wody grzewczej (ΔT=5 K, o temp. 35 C) [l/min] 9,2 14,3 9,2 14,3 Moc wbudowanej grzałki elektrycznej [kw] Pobór mocy [kw] 0,64 1,08 0,64 1,08 Jednostka zewnętrzna Poziom ciśn. akustycznego [db(a)] Poziom mocy akustycznej [db] Wymiary (wys. szer. gł.) [mm] Masa [kg] Przyłącza rur czynnika chłodniczego Czynnik w stanie ciekłym [mm] ([cal]) 6,35 (¼) 6,35 (¼) 6,35 (¼) 6,35 (¼) Czynnik w stanie gazowym [mm] ([cal]) 12,7 (½) 12,7 (½) 12,7 (½) 12,7 (½) Ilość czynnika chłodniczego (R410A) [kg] 1,20 1,20 1,20 1,20 Zakres długości orurowania [m] Długość orurowania dla wydajności nominalnej [m] Długość orurowania bez konieczności dodatkowego napełniania czynnikiem [m] Dodatkowa ilość czynnika chłodniczego [g/m] Różnica poziomów jedn. wewn./zewn. [m] Zakres pracy Temp. zewn. [ C] Temp. wody na wyjściu (przy 2/ 7/ 15 C) [ C] Współczynnik COP został wyliczony dla napięcia zasilania 230 V, zgodnie z dyrektywą Unii Europejskiej nr 2003/32/WE. Ciśnienie akustyczne zmierzone w odległości 1 m od jednostki zewnętrznej, na wysokości 1,5 m. Charakterystyki zgodnie z normą EN Internet Control Ready OPTIONAL INTERNET CONTROL 5.00 COP high efficiency AQUAREA HIGH PERFORMANCE High efficiency heating Environmentally friendly refrigerant R410A Down to -25 ºC in heating mode OUTDOOR TEMPERATURE Boiler connection RETROFIT Solar panels connection SOLAR KIT Domestic hot water DHW Easy control by BMS CONNECTIVITY 5 year compressor warranty STEROWANIE PRZEZ INTERNET: Opcjonalne 26
