1 Digitalis Pro S400 DC / S600 DC / S600 AC Bezprzewodowa stroboskopowa lampa błyskowa Przewodnik Użytkownika rozwiązania dla Ciebie

2 Dziękujemy za zakup bezprzewodowej lampy błyskowej Fomei Digitalis Pro S400 DC. Przed użyciem urządzenia należy dokładnie zapoznać się z instrukcją obsługi. Bezprzewodowa lampa błyskowa przeznaczona jest głównie dla często podróżujących fotografików, którzy uwieczniają na swoich zdjęciach zarówno obrazy plenerowe, jak i wnętrz budynków. Lampa zawiera akumulator litowo-jonowy, który można ładować oddzielnie. Względy bezpieczeństwa W celu zapobieżenia zaprószenia ognia lub doznania porażenia elektrycznego produkt należy trzymać z dala od wody i wilgoci. Urządzenie posiada części elektroniczne pracujące pod wysokim napięciem. Kontakt z obwodem wysokiego napięcia, znajdującym się wewnątrz lampy, może wywołać uraz poprzez porażenie elektryczne. Nie wolno rozbierać urządzenia. W przypadku konieczności naprawy produkt należy wysłać do centrum serwisowego. Należy zaprzestać używania produktu, jeżeli uległ on uszkodzeniu przez wniknięcie czegoś do środka, upadek lub silny wstrząs z uszkodzeniem integralności obudowy lub kiedy nie jest możliwe zamknięcie go. W innym przypadku istnieje niebezpieczeństwo dotknięcia elektronicznych części we wnętrzu urządzenia, czego skutkiem może stać się uraz wywołany wstrząsem elektrycznym. Nie wolno kierować strumienia światła urządzenia bezpośrednio w oczy z krótkich odległości (szczególnie dotyczy to dzieci). Mogłoby to spowodować uszkodzenie wzroku. W przypadku fotografowania dzieci lampę błyskową należy trzymać w odległości minimum 1 metra od nich. Nie używać lampy w obecności gazów palnych, chemikaliów i innych podobnych materiałów. W pewnych okolicznościach materiały te mogą być czułe na silne promieniowanie emitowane przez lampę błyskową, co mogłoby wywołać pożar lub interferencję elektromagnetyczną (nakładanie się fal elektromagnetycznych). Nie wolno zostawiać ani przechowywać lampy błyskowej w miejscach, w których temperatura otoczenia przekracza 50ºC, np. w pojeździe w upalny dzień. Mogłoby to spowodować uszkodzenie jego części elektronicznych. 1. Elementy podstawowego zestawu: Obudowa lampy błyskowej (bez odbiornika wyzwalania) Ładowarka akumulatora Akumulator litowo-jonowy 11,1 V Szklana osłona lampy wyładowczej Plastikowa osłona lampy wyładowczej Uwaga! Nie należy pozostawiać akumulatora w stanie rozładowanym przez dłuższy okres czasu. 2

3 2. Akcesoria opcjonalne: Nadajnik TR-22 TR HSS Odbiornik TR-22 Odbiornik TR-HSS Nadajnik TR-16 Odbiornik TR-16 Opcjonalne urządzenie będące bezprzewodowym wyzwalaczem błysków są dostępne w czterech wariantach TR HSS (Canon),TR HSS (Nikon), TR-22 oraz TR-16. Wszystkie modele pracują na częstotliwościach radiowych 2,4 GHz. Modele TR-HSS i TR-22 dodatkowo posiadają funkcję zdalnego sterowania energią błysku bezpośrednio z nadajnika oraz opcję zdalnego włączania/wyłączania lampy. Można sterować 6 lampami z jednego nadajnika TR-HSS lub TR-22. TR HSS może współpracować z migawkami aparatów Canon i Nikon DSLR do 1/8000 s w trybie HSS - Full frame: wszystkie modele Canon po Canon 5D - APS-C : wszystkie modele Canon po Canon 1D. - wszystkie modele Nikon po Nikon D Opis urządzenia 1. Wyładowcza lampa błyskowa urządzenia 2. Pilot LED, tj. emitowanego przez diodę 3. Zamek zabezpieczający bagnet do mocowania akcesoriów 4. Uchwyt do noszenia urządzenia 5. Czujnik światła 6. Śruba zabezpieczająca / Złącze przechyłowe 3

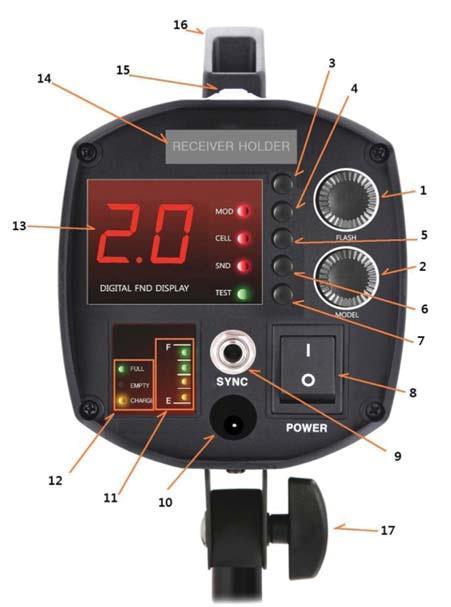

4 1. Regulator natężenia energii lampy błyskowej 1,0-7,0 2. Regulator poziomu energii pilota LED 3. Funkcje Strobo RPT/HSS użyj przycisku, by przełączyć na pozycję C, H, h. 4. MODE regulator szybkości generowania błysków / przełącznik na pozycję "T" 5. CELL włącznik / wyłącznika foto celi 6. SOUND włącznik / wyłącznik powiadamiania dźwiękowego naładowania lampy błyskowej 7. TEST przycisk testowy wyzwalania błysku 8. POWER ON/OFF główny włącznik urządzenia 9. SYNC gniazdo do podłączania kabla synchronizującego (jack 6,35 mm) 10. Gniazdo do podłączenia ładowarki (w modelach DC), 11. Wskaźnik poziomu naładowania akumulatora (90%, 70%, 50%, 15%) (w modelach DC), 12. Wskaźnik stanu pojemności akumulatora (w modelach DC), Gniazdo przewodu zasilającego (w modelach AC) 13. Wyświetlacz FND pokazuje poziom ustawionej energii lampy błyskowej 14. SLOT (złącze) do podłączenia odbiornika fal radiowych 15. CELL czujnik światła 16. Uchwyt do noszenia urządzenia 17. Śruba zamykająca / Złącze przechyłowe 4

5 4. Uruchamianie urządzenia 1. Lampa błyskowa wyposażona jest w elementy służące ochronie przed uszkodzeniami podczas transportu. Pilot LED i lampa wyładowcza chronione są szklaną osłoną ze szkła żaroodpornego. Z kolei szklaną osłonę zabezpiecza plastikowa nakładka. 2. Po rozpakowaniu lampy błyskowej z pudełka do transportu należy zamocować lampę na statywie lub na uchwycie sufitowym przy pomocy uchwytu mocującego lampy ze śrubą zabezpieczającą (17). 3. Fabrycznie akumulator nie jest w pełni naładowany. Podłącz ładowarkę akumulatora do gniazda (10) umieszczonego na tylnym panelu lampy błyskowej. Podłącz ładowarkę akumulatora do gniazdka elektrycznego o napięciu 230 V. Przy pierwszym użyciu należy ładować akumulator przez 8 godzin, co wydłuży jego czas użytkowania. Przy kolejnych ładowaniach czas ładowania od 3 do 5 godz. będzie wystarczający. Ładowanie odbywa się przy wyłączonej lampie błyskowej (8/OFF). 4. Status ładowania jest widoczny na wskaźniku światła na ładowarce. Podczas procesu ładowania świeci się on na czerwono. Gdy akumulator jest w pełni naładowany, świeci się na zielono. 5. Po ukończeniu procesu ładowania należy odłączyć ładowarkę. 6. Po ukończeniu procesu ładowania można rozpocząć pracę z urządzeniem. 5. Podłączanie lampy błyskowej do aparatu a) Podłączanie do wyzwalacza błysków TR-22 / TR-HSS Zdejmij osłonę oznaczoną jako "SLOT" z tylnego panelu lampy błyskowej i wprowadź odbiornik częstotliwości fal radiowych do wnęki. Ustaw kanał na nadajniku wprowadzonym do lampy błyskowej (używając regulatora tarczowego). Ustaw liczbę grupy lamp przy pomocy przycisku na odbiorniku (wyświetli się na ekranie). Wsuń odbiornik TR-22/TR-HSS w szyny lampy błyskowej na aparacie. Użyj regulatora tarczowego na nadajniku, by ustawić tę samą liczbę, co na odbiorniku. Na nadajniku przytrzymaj przycisk z tą liczbą przez 3 sekundy (dla tej samej liczby, co na odbiorniku). Liczba na nadajniku zacznie migać, co oznacza, że nastąpiło połączenie odbiornika z nadajnikiem. Teraz możesz zdalnie sterować poziomem energii błysku oraz włączać i wyłączać urządzenie bezpośrednio z poziomu nadajniku. Jeżeli nie używasz nadajnika w celu zmiany poziomu energii, wówczas wyłączy się on po5 sekundach. W celu ponownego połączenia nadajnika z odbiornikiem należy ponownie przytrzymać przycisk z zadaną liczbą na nadajniku przez 3 sekundy (tą samą liczbą, co na odbiorniku). Jeżeli posiadasz wiele bezprzewodowych lamp błyskowych, możesz je dowolnie pogrupować, a następnie regulować każdą z tak powstałych grup z osobna. b) Podłączanie do wyzwalacza błysków TR-16 Zdejmij osłonę oznaczoną jako "SLOT" z tylnego panelu lampy błyskowej i wprowadź odbiornik częstotliwości fal radiowych do wnęki. Użyj przełączników, by ustawić kanał 1-16 na odbiorniku wprowadzonym do lampy błyskowej. Przy pomocy przełączników ustaw ten sam kanał na nadajniku TR-16 RF. c) Podłączanie lampy błyskowej kablem synchronizacji Podłącz kabel synchronizacji do gniazda na tylnym panelu lampy błyskowej (9). Podłącz drugi koniec kabla do aparatu poprzez wbudowane gniazdo sync. Jeżeli Twój aparat fotograficzny nie posiada wbudowanego gniazda sync, wówczas w celu podłączenia lampy kablem synchronizacji należy zakupić tzw. kostkę synchro, którą umieszcza się w szynach lampy błyskowej. 5

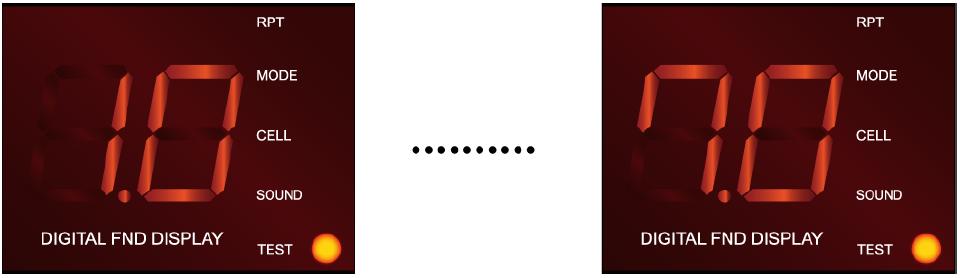

6 d) Ustawienia aparatu Przestaw aparat na tryb ręczny "M". Ustaw czas synchronizacji aparatu na 1/60, 1/125, 1/160 lub na czas maksymalny 1/250s. W razie potrzeby ustaw ogniskową oraz wartość ISO. 6. Tryby pracy lampy błyskowej Bezprzewodowa lampa błyskowa Strobo firmy Fomei pracuje w trzech trybach ustawień generatora światła. 1. Tryb domyślny (Normal) Jest to standardowy tryb pracy stosowany we wszystkich studyjnych lampach błyskowych. Użyj regulatora (pokrętła 1) do regulacji natężenia światła w zakresie Digitalis Pro S400DC od wartości 1,0 f (6 Ws) do 7,0 f (400 Ws) w skokach co 0,5f Digitalis Pro S600DC i AC od wartości 1,0 f (4,68 Ws) do 8,0 f (600 Ws) w skokach co 0,1f F 8,0 F 7,0 F 6,0 F 5,0 F 4,0 F 3,0 F 2,0 F 1,0 Digitalis Pro S400DC - 400Ws 200Ws 100Ws 50Ws 25Ws 12Ws 6Ws Temp. barwowa K 5480K 5560K 5600K 5590K 5550K 5500K Czas błysku - 1/500s 1/800s 1/1170s 1/1650s 1/2200s 1/2560s 1/2750s Digitalis Pro S600DC/AC 600Ws 300Ws 150Ws 75Ws 37,5Ws 18,75Ws 9,37Ws 4,68Ws Temp. barwowa 5400K 5420K 5480K 5560K 5600K 5590K 5550K 5500K Czas błysku 1/325s 1/405s 1/575s 1/810s 1/1070s 1/1400s 1/2170s 1/2600 Widok na wyświetlaczu 6

7 2. Tryb Wyzwalania Szybkich Błysków ("T") W tym trybie pracy ustawia się tylko szybkość generowania błysków / czas świecenia lampy wyładowczej. Tryb ten stosowany jest do wykonywania zdjęć sportowych ruchomych obiektów oraz zdjęć reklamowych i artystycznych, gdzie konieczne jest zamrożenie ruchu. Jeśli chcesz użyć tego trybu, przełącz lampę z trybu domyślnego (Normal) na tryb T przy pomocy przycisku Mode (Tryb 4). Na wyświetlaczu FND wartości zmienią się na ten tryb, przy których pierwszą literą będzie T. Po przełączeniu urządzenia do trybu domyślnego nastąpi automatyczne przełączenie na poprzednio ustawiony poziom energii. Możliwa jest zmiana poziomu energii i szybkości generowania błysków przez lampę od poziomu T1 (najniższego poziomu energii) do poziomu T7 (najwyższy poziom energii) przy użyciu regulatora tarczowego (1). Możliwa jest regulacja energii błysków w skokach co 0,5 jednostki. UWAGA: Jeśli zmieniasz tryb pracy T na tryb domyślny (Normal), kilka razy wciśnij przycisk TEST, tak aby kondensatory uzyskały odpowiednią energie oraz prędkość generowania błysków. 7

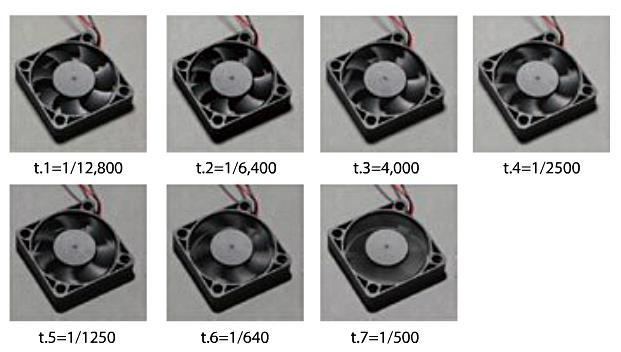

8 T 7 T 6 T 5 T 4 T 3 T 2 (C2) T 1 (C1) Digitalis Pro S400DC 1/500s 1/640s 1/1250s 1/2500s 1/4000s 1/6400s 1/12800s Temp. barwowa 5300K 5300K 5450K 5450K 5500K 5700K 6200K Digitalis PRO S600DC/AC 1/500s 1/640s 1/1250s 1/2500s 1/4000s 1/6400s 1/12800s Temp. barwowa 5400K 5400K 5500K 5600K 5820K 6300K 7500K 3. Tryb stroboskopowy "C" Funkcja ta umożliwia generowanie 5, 10 lub 15 błysków w ciągu 1 sekundy. Funkcji tej można używać, gdy lampa działa w trybie domyślnym przy następujących ustawieniach natężenia światła: 1,0 1,5 2,0 2,5. Wciśnij przycisk RFP, by wprowadzić tryb C1 lub C2. Teraz znalazłeś się w stroboskopowym trybie pracy urządzenia, a ustawienia lampy wynoszą 5 błysków na sekundę. Ponownie wciśnij przycisk RFP, by uzyskać 10 błysków na sekundę w stroboskopowym trybie pracy urządzenia. Jeszcze raz wciśnij przycisk RFP, by uzyskać 15 błysków na sekundę w stroboskopowym trybie pracy urządzenia. W tym trybie fotografowania użyj czasu "B". Opcjonalnie możesz eksperymentować z dłuższymi przedziałami czasu, lecz nie krótszymi niż 1/4, 1/8 lub 1/16 s. Tryb pracy C2 cechuje się wyższym poziomem energii (natężeniem światła) niż tryb C1. Zaleca się stosowanie trybu stroboskopowego do wykonywania fotografii obiektów w ruchu (przedstawiania przemieszczenia na fotografiach ruchomych obiektów). Temperatura barwowa i szybkość błysków są podobne zarówno w trybie pracy T 1, jak i T 2. 8

9 Przykład fotografii wykonanej w trybie pracy dla czasu naświetlania "B". 5 błysków / sek. 10 błysków / sek. 15 błysków / sek. 4. Tryb szybkiej synchronizacji HSS H, h Funkcja HSS możliwa jest tylko z nadajnikiem i odbiornikiem TR-HSS dostępnym w dwóch wariantach do Nikon i Canon W tym trybie możemy synchronizować migawkę aparatu z czasem do 1/8000s. Aby włączyć tryb HSS wciśnij przycisk RPT/HSS przez ok.2s na wyświetlaczu pojawi się H lub h - H umożliwia współpracę z aparatami CANON Full Frame - h umożliwia współpracę z aparatami CANON APS-C frame oraz NIKON Aby przełączyć tryb z H na h i odwrotnie wciśnij przycisk RPT/HSS 1 raz krótko. Na nadajniku wciśnij i przytrzymaj przycisk + przez 2s dioda na nadajniku zacznie migać 3 razy szybko Aby wyłączyć tryb HSS na nadajniku wciśnij i przytrzymaj przycisk - przez 2s dioda na nadajniku przestanie migać. Widok na wyświetlaczu RPT/HSS - H umożliwia współpracę z aparatami CANON Full Frame RPT/HSS - h umożliwia współpracę z aparatami CANON APS-C frame oraz NIKON 7. Żarówka pilotująca Światło pilotujące wykorzystuje światło diody LED (model DC) o energii 2,5W lub 150W halogen (model AC) Światło pilotujące, które służy łatwiejszemu ustawianiu ostrości aparatu w złych warunkach świetlnych, można regulować z użyciem kontrolera MODELU (2). 9

10 8. Dane techniczne Model Digitalis Pro S400 DC Digitalis Pro S600 DC Digitalis Pro S600 AC Poziom energii błysku Ws 4, Ws 4, Ws F stop max. ISO 100, 1m, ref.16,5cm 32, Regulator poziomu energii błysku 6 przysłon F (regulacja skokowa co 0,5 F) 7 przysłon F (regulacja skokowa co 0,1 F) 7 przysłon F (regulacja skokowa co 0,1 F) Czas ładowania lampy 0,05-0,8 s 0,05-0,9 s 0,05-0,9 s Czas błysku (t 0,5) w trybie pracy "T" 1/ /500 s 1/ /500 s 1/ /500 s Czas błysku (t 0,5) w trybie pracy Normal"(domyślnym) 1/2750-1/500 s 1/2750-1/500 s 1/2750-1/500 s Temperatura barwowa światła lampy błyskowej K (+/- 200 K) tryb domyślny K (+/- 200 K) tryb domyślny K (+/- 200 K) tryb domyślny Wydajność akumulatora przy pełnym naładowaniu. *Min. poziom energii: 4500x *Maks. poziom energii: 550x *Min. poziom energii: 2000x *Maks. poziom energii: 400x Żarówka pilotująca 2,5W LED 2,5W LED 150W Halogen Zasilanie Ładowarka akumulatora Akumulator (litowo-jonowy) 11,1 V / 8,8 A Wejście AC 100 V AC 230 V Wyjście 12,6 V 2A Akumulator (litowo-jonowy) 11,1 V / 8,8 A Wejście AC 100 V AC 230 V Wyjście 12,6 V 2A - Zasilanie z sieci V Czas ładowania akumulatora 3-5 godz. 3-5 godz. - Masa 2,8 kg 3,2 kg 2,7 kg Wymiary 12 x 11,8 x 27,5 cm 12 x 11,8 x 33,7 cm 12 x 11,8 x 33,7 cm Bezpiecznik 30 A 30 A 30 A Gwarancja Lampa - 2 lata Palnik i akumulator - 6 miesięcy Lampa - 2 lata Palnik i akumulator - 6 miesięcy - Lampa - 2 lata Palnik, żarówka- 6 miesięcy 10

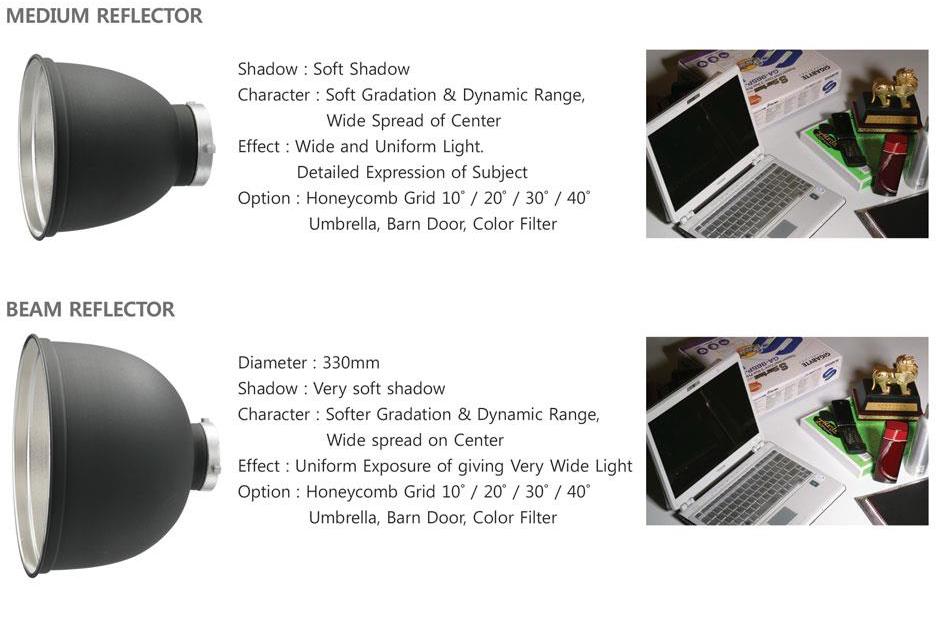

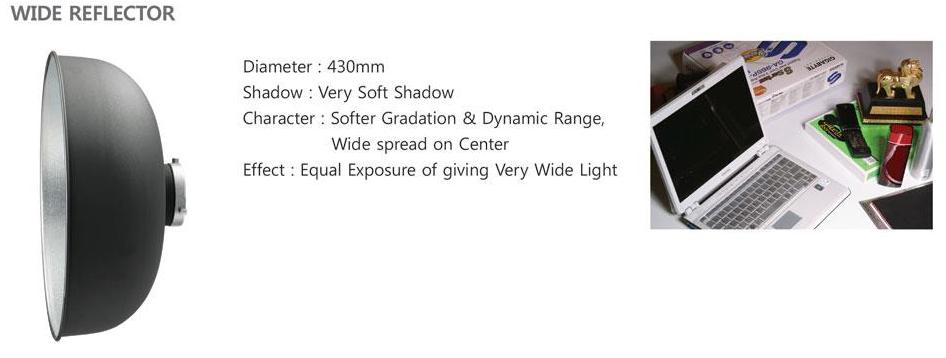

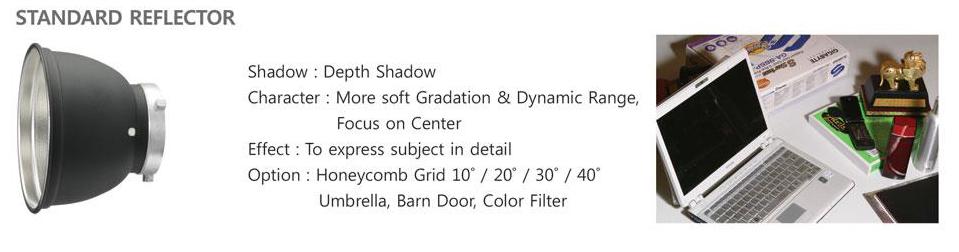

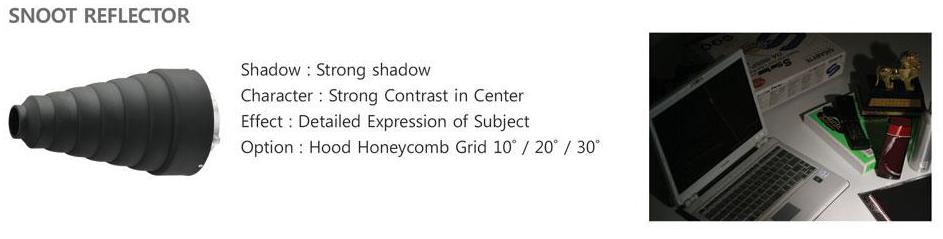

11 9. Akcesoria opcjonalne 11

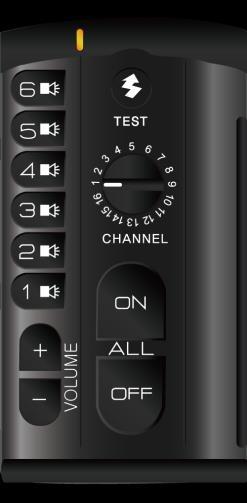

12 10. TR-HSS System kontroli lampy z High Sync Speed System wyzwalania i sterowania lampami Digitalis PRO S400DC S600DC i S600AC jest dostępny w dwóch wariantach dla NIKON i CANON. Umożliwia synchronizacje z czasami otwarcia migawki do 1/8000s. 12 TR HSS posiada dwa tryby pracy. (HSS - High Sync Speed i NSS - Normal Sync Speed ) Jeśli chcesz korzystać z trybu HSS, lampa powinna być ustawiona w tryb H lub h -mode w zależności od wariantu i marki aparatu - patrz instrukcja obsługi lampy strona 9 punkt 4.

13 I. Tryb HSS (Tryb High Sync Speed) Tryb ten umożliwia synchronizacje z krótkimi czasami do 1/8000 sek. z Canon lub Nikon DSLR. 1) W celu aktywowania trybu HSS Naciśnij przycisk + przez 2 sek, Tryb HSS jest aktywny. 2) Gdy włączony jest tryb HSS dioda LED będzie migać 3 razy krótko, przy każdym naciśnięciu spustu migawki aparatu. 3) W trybie HSS, Przycisk Test jest nieaktywny, jeśli naciśniesz przycisk test lampa nie wyzwoli się tylko dioda LED mignie 3 razy, aby pokazać, że jest w trybie HSS. 4) W trybie HSS, wszystkie funkcje (włącznik zasilania On / Off, regulator energii błysku + / - ) są nieaktywne w celu poprawnego współdziałania z lustrzankami cyfrowymi TTL. Nadajnik TR HSS reaguje tylko na sygnał aparatu DSLR TTL. 5) Tryb HSS obsługuje migawki Canon i Nikon DSLR do 1/8000sek. 13

14 II. Tryb NSS (Normal Sync Speed mode) - Tryb ten umożliwia synchronizacje ze standardowymi czasami z Canon i Nikon DSLR. 1) Aby aktywować tryb NSS pryciśnij przycisk przez 2 sec, Tryb HSS zostanie wyłączony. 2) Dioda LED przestanie migać. 3) W trybie NSS, Wszystkie funkcje zdalnego sterowania będą działać normalnie. Po naciśnięciu każdego przycisku funkcyjnego, dioda LED będzie migać tylko jeden raz. 4) W trybie NormalSS, TR HSS dla Canon może współpracować z migawkami aparatów: - Canon DSLR: do 1/200 s. - Nikon DSLR: 1/160s TR HSS dla Nikon może współpracować z migawkami aparatów: - Nikon DSLR: do 1/250 s. - Canon DSLR: 1/200s Kompatybilne modele aparatów Canon DSLR - Full frame: wszystkie modele Canon po Canon 5D - APS-C : wszystkie modele Canon po Canon 1D. - Nikon wszystkie modele po D200 14

15 *Pojemność akumulatora oraz liczba błysków przypadająca na pojedyncze ładowanie może ulec zmniejszeniu w związku ze sposobem użytkowania urządzenia czy niskiej temperatury. USUWANIE ODPADÓW NA KONIEC CZASU ŻYCIA PRODUKTU: Niniejszy produkt zawiera podzespoły elektroniczne. Nie wolno go wyrzucać do śmieci. Należy go oddać do przedsiębiorstwa przeróbki odpadów lub do firmy zajmującej się recyklingiem, bądź do instytucji zajmującej się zbiórką tego typu odpadów. 15

16 FOMEI a.s. Machkova 587 Hradec Kralove Czechy Tel.: Fax:
