1 B I U R O O B S Ł U G I I N W E S T Y C J I budow ni ctwo ge odezja - wy cena ni e ruchomo ści ul. Handlowa 26, Sulechów; NIP ; REGON tel. (68) PKO BP PROJEKT WYKONAWCZY BUDOWY OGRODZENIA Z FURTKAMI I BRAMĄ, PIŁKOCHWYTAMI, BRAMKAMI ORAZ BOKSAMI DLA ZAWODNIKÓW, W ZWIĄZKU Z REALIZACJĄ ZADANIA: MODERNIZACJA BOISKA SPORTOWEGO W KIJACH ZAWARTOŚĆ: - opis robót budowlanych, - szkice i rysunki, INWESTOR: GMINA SULECHÓW Plac Ratuszowy Sulechów LOKALIZACJA: gmina _5 Sulechów, obręb 0011 Kije, działka nr 339 Opracowała: mgr inż. Anna Ambroży Sulechów,

2 OPIS TECHNICZNY Obiekt: BUDOWA OGRODZENIA Z FURTKAMI I BRAMĄ, PIŁKOCHWYTÓW, BRAMEK ORAZ BOKSÓW DLA ZAWODNIKÓW, W ZWIĄZKU Z REALIZACJĄ ZADANIA MODERNIZACJA BOISKA SPORTOWEGO W KIJACH Inwestor: Gmina Sulechów, Plac Ratuszowy 6, Sulechów Lokalizacja: gmina _5 Sulechów, obręb 0011 Kije, działka nr PODSTAWA OPRACOWANIA Umowa z Inwestorem, Założenia i warunki wykonania zadania, Podkład sytuacyjno wysokościowy w skali 1: 500, Wizja i rozpoznanie w terenie, Obowiązujące przepisy i normy budowlane. 2. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest modernizacja boiska sportowego w Kijach, która polegać będzie na wyrównaniu terenu, jego ogrodzeniu oraz ustawienia piłkochwytów, bramek oraz boksów dla zawodników. Boisko o wymiarach 60x100m będzie posiadało nawierzchnię trawiastą. Dla bezpieczeństwa planuje się ogrodzenie terenu, zapewniając do niego dostęp poprzez wykonanie furtek oraz bramy wjazdowej przesuwnej. 3. CEL I ZAKRES OPRACOWANIA Projektowana modernizacja boiska ma na celu poprawę warunków korzystania z płyty boiska, gry oraz przebiegu meczów piłki nożnej. Zostanie to zrealizowane poprzez wyrównanie terenu, wykonanie nowego ogrodzenia, ustawienie nowych bramek, piłkochwytów i wiat dla zawodników i sędziów wg punktu 8. W zakresie Modernizacji boiska sportowego w Kijach objęto opracowaniem: zebranie warstwy humusu, wyrównanie terenu pod boisko, wykonanie robót ziemnych, wykonanie rozbiórki istniejących bramek, ogrodzenia z siatki wraz z drewnianymi słupkami oraz ogrodzenia drewnianego, wsporników pod ławki, wykonanie nowego ogrodzenia terenu wraz z bramą wjazdową oraz furtkami, ustawienie nowych bramek, piłkochwytów, wiat dla zawodników, wykonanie humusowania terenu pod boisko, uporządkowanie terenu inwestycji. 4. OPIS STANU ISTNIEJĄCEGO Teren objęty inwestycją stanowi działka: 339 obręb 0011 Kije, gmina Sulechów, powiat zielonogórski Całą inwestycja zlokalizowana jest na jednej działce, stanowiącej własność Inwestora. Działka ta znajduje się w północno-zachodniej części Kij, w otoczeniu terenów leśnych, nie sąsiaduje bezpośrednio z drogą publiczną. Na terenie inwestycji nie występują drzewa cenne i chronione. Brak jest również drzew o szczególnych walorach estetycznych i krajobrazowych. Istniejącą szatę roślinną stanowi zieleń trawiasta. Dotychczasowy teren przewidziany pod inwestycję stanowi boisko sportowe o nawierzchni trawiastej. Istniejący obszar opracowania zlokalizowany jest poza strefami krajobrazu chronionego oraz terenu chronionego NATURA2000.

3 OPIS STANU PROJEKTOWANEGO Dla potrzeb działalności boiska sportowego, projektuje się jego modernizację. Lokalizacja boiska w obrębie istniejącego boiska trawiastego. Dla potrzeb projektowanej inwestycji zaplanowano: -rozbiórkę wiat dla zawodników blaszanych wraz z fundamentami oraz ławkami 2 szt., - rozbiórkę i wywóz betonowych nóg pod ławkami wraz z fundamentami 18szt., - rozbiórkę ogrodzenia z siatki leśnej ze słupkami drewnianymi okrągłymi i rozstawie co 2m wysokości 1,5m, - rozbiórkę ogrodzenia drewnianego ze sztachet oraz słupków o rozstawie co 2,5m i wysokości 1,5m, - rozbiórkę bramek piłkarskich 2 szt., - rozbiórkę bramek o konstrukcji stalowej 2 szt., - w części, zdjęcie warstwy gruntu niebudowlanego, średnio: grubości ok.15cm. Projektowane elementy zagospodarowania terenu: -boisko o nawierzchni trawiastej, - wykonanie nasypów na teren boiska oraz terenów sąsiednich wraz ze skarpami, - profilowanie i formowanie terenu oraz skarp, -montaż ogrodzenia terenu boiska, - montaż bramek, wiat dla zawodników, piłkochwytów, - uporządkowanie terenu inwestycji. a) ODWODNIENIE Nie przewidziano wykonania odwodnienia terenu. Podłoże będą stanowiły piaski oraz warstwa humusu grunty chłonne, przez które wody opadowe będą odprowadzane w głębsze warstwy terenu. b) ZIELEŃ Nie planuje się wycinki drzew na terenie objętym inwestycją. Jako zagospodarowanie zielenią należy wykonać przede wszystkich humusowanie wraz z obsianiem trawą płyty boiska, a także poboczy oraz przyległych terenów wraz z obsianiem trawą. Planuje się zdjęcie warstwy humusu. Brakujący humus do wbudowania dowieźć ze składowiska Wykonawcy Grunty z wykopów oraz humus z terenu pod zabudową zostaną wykorzystane częściowo, do ukształtowania terenu bezpośrednio przy boisku, w części zostaną odwiezione poza teren inwestycji. Rzędne terenu na pozostałej części działki pozostają bez zmian. Po zakończeniu inwestycji, teren działki zostanie uporządkowany. c) ROBOTY ZIEMNE Założono następujący zakres robót ziemnych: - zdjęcie warstwy piasku oraz humusu wraz z wywozem na składowisko Wykonawcy oraz na odkład do późniejszego wykorzystania, - ukształtowanie skarp wkoło boiska, - wybranie selektywne nieprzydatnego gruzu, - dowóz humusu ze składowisko Wykonawcy, - wyprofilowanie podłoża pod płytę boiska, - wykonanie rozplanowania humusu wraz z obsianiem trawą, - obsianie trawą terenów przyległych, - uporządkowanie terenu budowy.

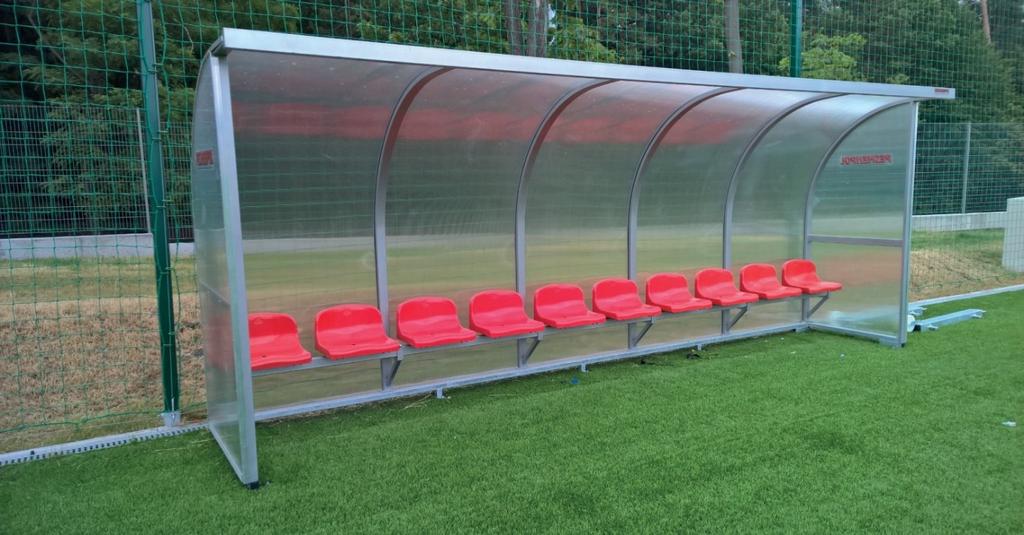

4 Humus zdjęty z pasa robót ziemnych w ilości ok.300m3 (pas robót 20*100m warstwa humusu 15 cm) należy częściowo wbudować w tereny zieleni, a pozostałą część niezbędną do wbudowania, w ilości ok. 365,60m3 przywieźć ze składowiska Wykonawcy. Z części płyty boiska należy zdjąć ok. 800m3 piasku (pas robót 40*100m warstwa piasku 20cm) i wywieźć na odległość do 1km. Po zagęszczeniu terenu, należy wyprofilować podłoże pod wykonanie dolnych warstw płyty boiska, wykonać warstwę humusu 10cm oraz obsiać mieszanką traw. Humus przeznaczony na odkład stanowi własność Wykonawcy robót i odtransportowany będzie na jego składowisko przy zachowaniu ustaleń Ustawy z dnia 27 kwietnia 2001 r. O odpadach - Dz.U Nr 62 poz d) ELEMENTY BOISKA Projektuje się ustawienie elementów boiska, wg zestawienia poniżej, w miejscach wskazanych na panie sytuacyjnym. 1. wiaty dla zawodników i sędziów 2 szt. - wymiary: - wysokość 212 cm, - szerokość 131 cm, - długość dla 5-6 miejsc 300 cm, - dane techniczne: - konstrukcja nośna wykonana z profili stalowych, - rama dolna cynkowana ogniowo, - wykończenie aluminiowe, - pokrycie wykonane z poliwęglanu komorowego grubości 6 mm, - siedziska plastikowe, kubełkowe, - w celu ułatwienia transportu i przenoszenia kabin istnieje możliwość montażu kółek. - wiaty są montowane do podłoża przy pomocy prefabrykowanych fundamentów punktowych. 2. bramki do piłki nożnej 2 szt. - wymiary: - wysokość 200 cm, - szerokość 500 cm, - głębokość 80/150 cm (góra/dół) Należy zabetonować tuleje na równi z przyszłą nawierzchnią boiska. Minimalny wymiar fundamentu to 50 x 50 x 60 cm. Rozstaw: 500 cm w świetle bramki (510 cm w osi tulei);

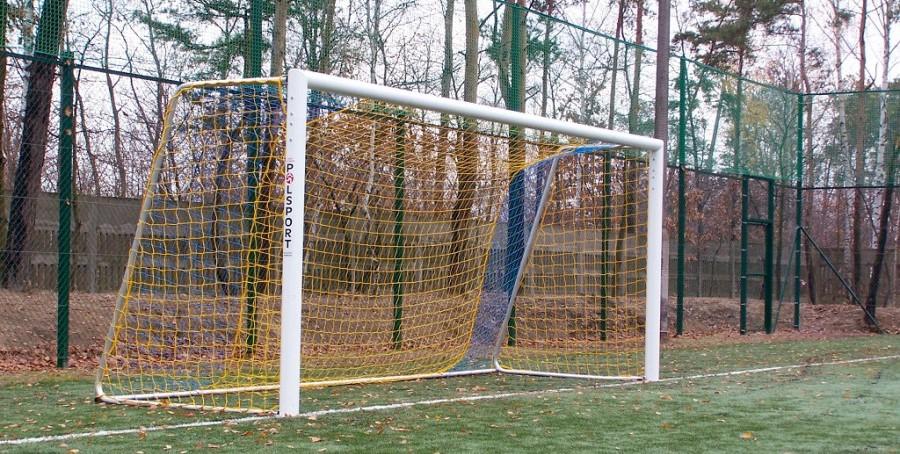

5 Wewnątrz tulei znajduje się płaskownik, który powinien być skierowany do zewnętrznej strony boiska, do tyłu bramki. Montaż bramki zaczynamy od połączenia słupków z poprzeczką za pomocą śrub imbusowych. Należy wstępnie skręcić te elementy, odpowiednio dopasować, wyrównać, a następnie dokręcić na stałe. W momencie gdy warstwa betonu osiągnie swoją wytrzymałość, należy oczyścić tuleje z wszelkich pozostałości, a następnie włożyć w nie bramkę. Słupków nie należy wkładać na siłę. Do zmontowanej bramki przykręcamy zawiasy górne i dolne; Zawias dolny należy umieścić możliwie najniżej, przy samym podłożu. Po zamontowaniu bramki można przystąpić do zamocowania pałąków (wsporników siatki) do zawiasów dolnych i górnych. Otwory do mocowania siatki w dolnej części pałąków powinny znajdować się po wewnętrznej stronie bramki. Następnie należy zamontować siatkę przy pomocy zaczepów Ω z tworzywa. Mocujemy je w poprzeczce, słupkach bramki oraz dolnej części pałąków tylnych. Siatka powinna wisieć wewnątrz bramki; na wewnętrznej stronie pałąka (w narożniku, u góry) znajdują się stalowe, dokręcane haczyki służące do zawieszenia siatki. Zapobiega to bezpośrednim uderzeniom piłki w elementy konstrukcyjne tylnej części bramki. Na końcu należy zamontować rurę dolnego naciągu od zewnętrznej strony pałąka. Przewlekamy ją przez dolne oczka siatki, następnie skręcamy z pałąkami. Rura ta mocowana jest do podłoża za pomocą stalowych szpilek. Cała tylna część bramki powinna swobodnie spoczywać na podłożu, zarówno pałąki boczne, jak i tylna poprzeczka. Montaż należy zakończyć sprawdzeniem i dokręceniem wszystkich połączeń śrubowych. Szpilki mocujące rurę dolnego naciągu siatki należy mają zastosowanie tylko na podłożu naturalnym. Przy nawierzchniach syntetycznych, sztucznych trawach nie należy ich montować. 3. piłkochwyty 2 szt. W obrębie boiska za bramkami, projektuje się ustawienie dwóch kompletów piłkochwytów. Każdy piłkochwyt wysokości 6m. Wykonany z siatki bezwęzłowej polipropylenowej. Siatka rozwieszona na aluminiowych słupach nośnych za pomocą akcesoriów montażowych. Słupy rozmieszczone w rozstawie osiowym co max 2,5m. Słupy wykonane z profilu aluminiowego, wyciskanego. Wymiar zewnętrzny słupa 80/80 [mm], grubość ścianki profilu min. 3 mm. Słup musi posiadać specjalne użebrowania wewnętrzne wzmacniające profil pod kątem wytrzymałości oraz sztywności. Wzdłuż osi jednego boku, słup musi posiadać specjalnie wyprofilowany rowek, który umożliwia mocowanie do niego siatek piłkochwytów za pomocą haczyków PP. Słup lakierowany proszkowo na kolor zielony. Słupy mocowane w tulejach, osadzonych w fundamencie betonowym. Tuleje wykonane z profilu stalowego kwadratowego 90 x 90 mm, grubość ścianki 3 mm, długość 70 cm, cynkowane

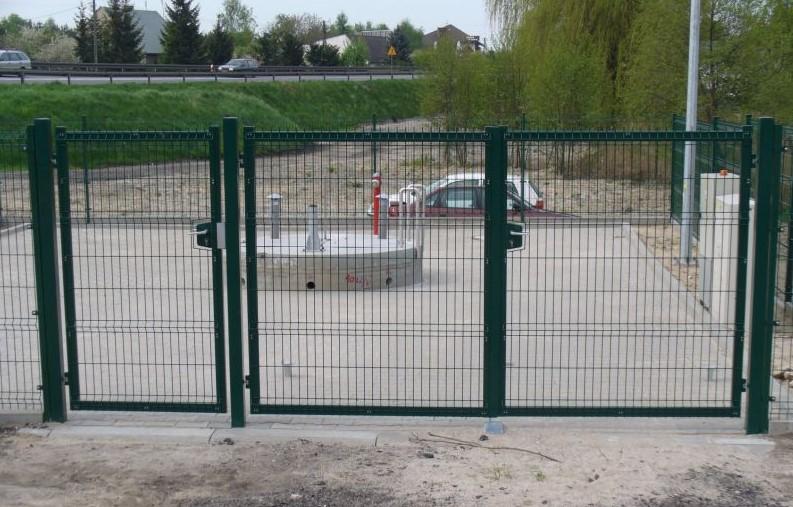

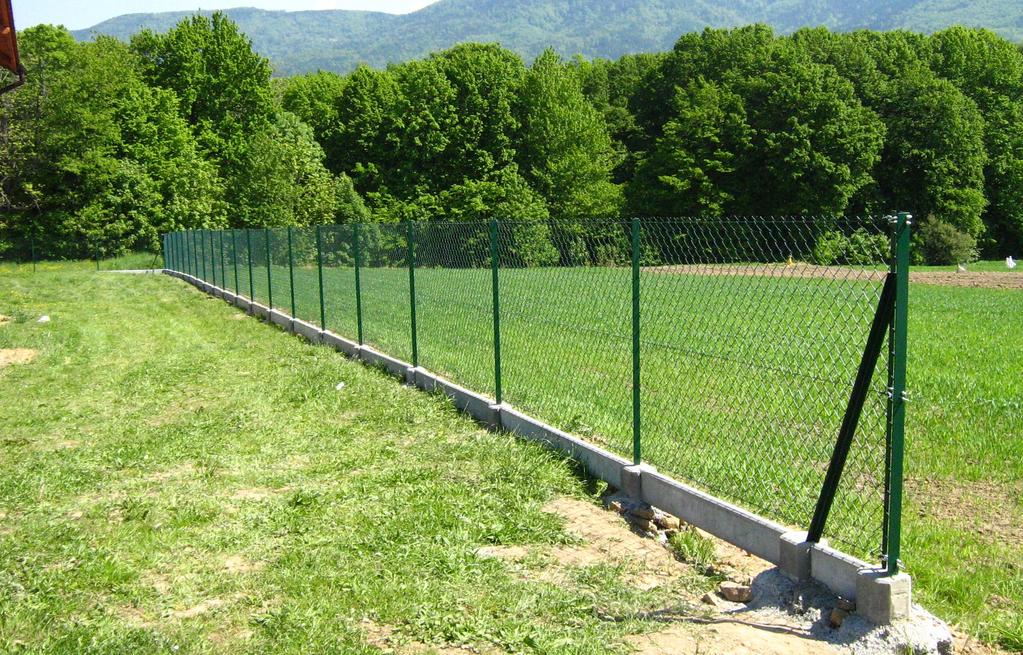

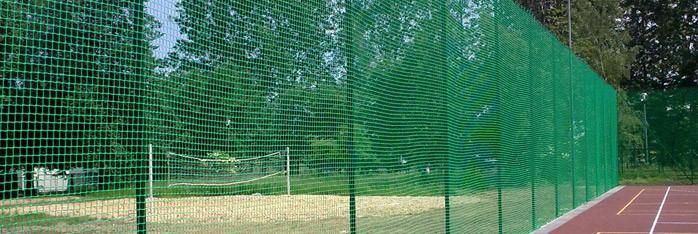

6 ogniowo. Tuleje osadzone w stopie fundamentowej min. 50 x 50 cm, głębokość 80cm. Beton klasy min. B20. Stopa fundamentowa zbrojona dwoma siatkami Ø 12 mm, co 10cm. Słupy skraje połączone z przedskrajnymi zastrzałami. Zastrzały wykonane z profilu kwadratowego stalowego min. 40 x 40 x 3 mm, cynkowany ogniowo, malowany proszkowo na kolor zielony. Z jednej strony zastrzał mocowany do słupa skrajnego na wysokości ok. 5,5m; z drugiej do tulei słupa sąsiedniego. Zastrzał zabezpiecza skrajne słupy przed ugięciem. Siatka bezwęzłowa, polipropylenowa, wielkość oczka 4,5 x 4,5 cm, grubość splotu linki 5 mm. Kolor zielony. Obszycie wzmacniające na brzegach. Odporna na warunki atmosferyczne, w tym na promienie UV. Musi posiadać świadectwo niepalności oraz być obojętna fizjologicznie (atest PZH). 4. ogrodzenie z siatki plecionej powlekanej PCV - wymiary: - wysokość 150 cm, - długość cm, - słupki okrągłe rozstawione co 2,50 m, - 2 furtki szerokości 100 cm, - 1 furtka szerokości 150 cm, - 1 brama 2 skrzydłowa szerokości łącznie 450 cm (2x225cm), Ogrodzenie boisk systemowe z siatki plecionej ocynkowanej i powlekanej wysokości 1,50m, rozmiar oczka 60/60[mm]. Konstrukcje ogrodzenia stanowią słupki w rozstawie max do 2,5[m] spięte ryglem. Słupki okrągłe. Dodatkowo w celu usztywnienia ogrodzenia wprowadza się stężenia z drutu w kształcie X, max co szóste przęsło oraz zastrzały w narożach ogrodzenia i przy bramie wjazdowej. Do naciągu drutu naciągowego stosować napinacze. Brama wjazdowa i furtka projektuje się jako systemowe w obramowaniu z kształtownika zamkniętego wypełnione siatka panelowa zgrzewana.

7 5. nawierzchnia boiska Proponuje się wykonanie trawników z siewu, mieszanka traw odpornych na intensywne użytkowanie. Stosowanie mieszanek traw wynika z konieczności uzupełnienia braków pewnych cech jednego gatunku przez wprowadzenie innego, żaden bowiem ze znanych gatunków traw nie ma wszystkich cech, które mogą zapewnić trwałości i właściwy wygląd. Ustalając liczbę nasion przypadających na jednostkę powierzchni przyjmuje się, że na jedno nasienie powinna przypadać powierzchnia 1 cm 2. Zakłada się iż teren trawiasty będzie użytkowany w sposób intensywny i dlatego spełniać powinien najwyższe normy wysiewu. Wysiewana liczba nasion powinna być większa od ustalonej teoretycznie ponieważ nie wszystkie nasiona zdolne są do kiełkowania oraz dlatego że wśród nich mogą znajdować się zanieczyszczenia. Przed przystąpieniem do siania należy na przeznaczone miejsca pod trawnik nanieść odpowiednia ilość ziemi urodzajnej (około 10 cm) wcześniej zabezpieczonej przed rozpoczęciem prac budowlanych. Sprzyjające warunki do wysiewania nasion traw występują w okresie późno letnim lub wczesnoletnim. Każda inna pora może wpływać negatywnie z różnych względów a przede wszystkim klimatycznych. Kiedy trawa osiągnie wysokość 4cm należy powierzchnie trawnika uwałować lekkim wałem, którego celem powinno być wyrównanie gleby po podlewaniu w czasie którego powstały nierówności. Należy wykonać ta czynność na glebie wilgotnej. Po 3 dniach po wałowaniu wykonujemy pierwsze cięcie, skracając końce liści na długość 2 cm. Celem tak wczesnego koszenia jest spowodowanie do rozkrzewiania się traw. Pozostałe terminy koszenia powinny odbywać się regularnie kiedy wysokość trawy przekracza 8 cm. Pielęgnacja w pierwszy roku Pielęgnacja trawników w pierwszym roku polega na uwałowaniu lekkim wałem powierzchni trawnika, gdy wysokość trawy osiągnie 5-8 cm wysokości. Celem tego wałowania jest wyrównanie powierzchni gleby, na której najczęściej powstają niewielkie nierówności. Wałowanie to należy przeprowadzać, kiedy gleba jest umiarkowanie wilgotna (plastyczna). Po 2-3 dniach od wałowania należy wykonać pierwsze koszenie skracając tylko końce liści o 1,5-2cm. Do tego celu należy używać kosiarek bębnowych o bardzo ostrych nożach. Koszenie powinno być regularne, (gdy trawa osiągnie 8 cm wysokości). Pojawiające się na trawniku chwasty trwałe w pierwszym okresie należy usuwać ręcznie. Stałe koszenie w znacznym stopniu osłabia ich wzrost. Po 3 miesiącach wzrostu traw bardzo korzystne jest rozsianie na powierzchni trawnika torfu w ilości 2-3 kg/m2. Ta niewielka ilość ściółki ma bardzo korzystne działanie zwłaszcza w okresie suszy letniej i przyczynia się do lepszego krzewienia się traw i wytwarzania rozłogów. Po każdym koszeniu pozostaje na powierzchni trawnika mniejsza lub większa ilość trawy skoszonej. Należy ja zebrać, ponieważ powoduje ona zżółkniecie trawnika i może być przyczyna gnicia

8 5. UWAGI KOŃCOWE Na całość dokumentacji projektowej, składają się wszystkie części projektu oraz projekt wykonawczy, w związku z tym, całość należy rozpatrywać łącznie. Przedmiar robót, stanowi element pomocniczy dokumentacji projektowej. Wykonawca, każdorazowo dostarczy próbki elementów do wbudowania, w szczególności wykończeniowych do akceptacji przez zamawiającego. W przypadku pojawienia się wątpliwości interpretacyjnych, lub rozbieżności w zaproponowanych rozwiązaniach technicznych, należy porozumieć się z autorem opracowania, dla jednoznacznego ustalenia sposobu rozwiązania technicznego. Ponad to, elementy nieuwzględnione, lub niedostatecznie opisane w projekcie, bezwzględnie skonsultować z inwestorem. Dopuszcza się wykonanie elementów zamiennych, w stosunku do dokumentacji, o nie gorszych parametrach, po uzgodnieniu z inwestorem i projektantem. Obiekty budowlane, mogą być wzniesione jedynie przy użyciu wyrobów budowlanych, oznakowanych znakiem CE (warunkowo B). Wszystkie prace budowlane należy wykonywać pod nadzorem osoby uprawnionej, zgodnie z projektem, specyfikacjami technicznymi, warunkami Technicznymi Wykonywania i Odbioru Robót Budowlano Montażowych, oraz zgodnie z obowiązującymi przepisami BHP i normami. 6. ZAŁĄCZONE RYSUNKI - D1 Plan orientacyjny skala 1: D2 Plan sytuacyjny skala 1:500/250 Opracowała: mgr inż. Anna Ambroży
