1 D O K U M E N T A C J A T E C H N I C Z N A Grzejniki kanałowe

2 Kooperacja w zakresie produkcji i dystrybucji grzejników kanałowych marki Oplflex, oparta jest na szerokim technicznym know-how oraz doświadczeniu branżowym. Produkcja odbywa się, zgodnie z certyfikatem zarządzania jakością ISO Grzejniki kanałowe produkowane są, przy użyciu spiralnych wymienników ciepła, zapewniajacych niezmienne w czasie właściwości użytkowe grzejników. W programie produkcji znajdują się, wykonywane na miarę, zgodnie z wytycznymi klienta, liczne warianty grzejników. Grzejniki kanałowe wyposażone są w estetyczne ramy okalające i poprzeczne lub wzdłużne kratki górne. Firma udziela doradztwa projektowego. Przedstawicielstwo fabryki w Polsce: Zehnder Polska Sp. z o.o Wrocław Tarnogajska 18 tel.: fax: info@zehnder.pl CIEPŁO OD PODŁOGI

3 Spis treści Spis treści... 1 Zalety wymienników spiralnych... 2 Terminologia... 2 Zakres stosowania... 2 Przegląd typów grzejników kanałowych... 3 FLT dane techniczne... 4 FLT moce grzewcze... 6 FLT 21 dane techniczne i moce grzewcze... 8 FLC dane techniczne i moce grzewcze FLB dane techniczne i moce grzewcze FLK dane techniczne FLK moce grzewcze FLK CANAL dane techniczne i moce grzewcze Grzejniki na miarę Regulacja i możliwości konstrukcyjne konwektorów OPLFLEX Schematy regulacyjne Projekt układu grzewczego z wykorzystaniem grzejnika kanałowego...24 Tabela oporów hydraulicznych wymiennika Umieszczenie konwektora w podłodze Podłączenie konwektorów do systemu grzewczego Głośność konwektorów Wyposażenie Ramy okalające i grille Formularz zamówieniowy... 31

4 Zalety wymienników spiralnych Nowy pogląd na konwektory podłogowe z akcentem na wysokie właściwości użytkowe Odporność mechaniczna wymiennik odznacza się wysoką sztywnością konstrukcji, a więc odpornością mechaniczną na uszkodzenia. Podczas budowy nie może dojść do uszkodzenia i nie powstają koszty dodatkowe, związane z ewentualnymi naprawami. Do uszkodzenia nie dojdzie także później podczas eksploatacji i czyszczenia mechanicznego i jest tym samym gwarantowana nieograniczona żywotność produktu. Łatwość czyszczenia z umieszczenia grzejnika w podłodze wynika fakt, że staje się łapaczem pyłu i nieczystości. W przypadku wymiennika spiralnego nie mają się gdzie osadzać pył i nieczystości, które łatwo opadają przez konstrukcję drucianą na dno wanny. Wymiennik można łatwo wymieść lub odkurzyć, bez niebezpieczeństwa uszkodzenia, a pozostały pył wytrzeć z dna wanny. Także korpus spełnia wysokie wymagania dotyczące higieny środowiska człowieka. Stałe właściwości wymiennik spiralny jest wyprodukowany w całości z miedzi a więc nie dotyczy go różna rozciągliwość materiałów. Połączenie między rurką i koszem drucianym pozostaje sztywne, wymiennik zachowuje stałą wydajność cieplną a dzięki swej konstrukcji wykazuje odporność mechaniczną a także nie wychwytuje kurzu (nie ulega zapychaniu). Sprawą oczywistą jest zachowanie właściwości estetycznych wymiennika. Możliwość kształtowania konstrukcja spiralnego wymiennika umożliwia łatwe zginanie w dowolne łuki przy zachowaniu jakości estetycznej całego konwektora. Klient może sobie sam wybrać kształt korpusu jaki mu odpowiada łuk, kształt łamany, nieregularne ugięcia. Wymiennik umożliwia instalowanie konwektora w jakichkolwiek warunkach pod względem kształtu i środowiska ( przestrzenie wilgotne, podwyższone wymogi higieniczne i estetyczne). Terminologia FL oznaczenie konwektora podłogowego OPLFLEX FLK konwektor (naturalny) K FLT konwektor z wentylatorami osiowymi T FLC konwektor z możliwością chłodzenia (cooling) C FLB konwektor basenowy z wentylatorami punktowymi B FLA konwektor z wentylatorami osiowymi (rozszerzenie FLK) A Zakres stosowania Mieszkania FLT FLT 21 FLC FLB FLK FLK Canal pokoje gościnne tak tak tak nie tak tak sypialnie tak tak tak nie tak tak korytarze tak tak tak nie tak tak kuchnie tak tak tak nie tak tak łazienki nie nie nie tak tak tak Pozostałe sale koncertowe tak tak tak nie tak tak przestrzenie handlowe tak tak tak nie tak tak baseny nie nie nie tak tak tak ogrody zimowe nie nie nie tak tak tak 2

5 Przegląd typów OPLFLEX OPLFLEX FLT Z WENTYLATORAMI OSIOWYMI najbardziej rozpowszechniony typ wydajny konwektor podłogowy do suchego środowiska najbardziej rozpowszechniony typ przestrzenie mieszkalne i komercyjne strona 4 7 OPLFLEX FLT 21 Z WENTYLATORAMI OSIOWYMI możliwy odpływ kondensatu bazujące na FLT 20 ogrzewanie i schładzanie przestrzeni możliwy odpływ kondensatu bazujące na FLT 20 strona 8 9 OPLFLEX FLC Z WENTYLATORAMI OSIOWYMI strona skuteczne ogrzewanie i chłodzenie podłączenie dwu i czterorurowe niski poziom hałasu OPLFLEX FLB Z WENTYLATORAMI PUNKTOWYMI strona konwektor podłogowy do basenów wentylatory punktowe 12 V DC wykonanie dla pomieszczeń wilgotnych OPLFLEX FLK Z NATURALNĄ KONWEKCJĄ strona konwektor podłogowy bez wentylatora możliwość dodania wentylatorów osiowych (FLA) OPLFLEX FLK CANAL Z NATURALNĄ KONWEKCJĄ strona konwektor podłogowy bez wentylatora wyższe wydajności grzewcze konstrukcja samonośna 3 CIEPŁO OD PODŁOGI

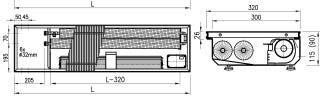

6 FLT GRZEJNIK KANAŁOWY Z WENTYLATOREM OSIOWYM OPLFLEX FLT ZASTOSOWANIE Konwektor podłogowy do suchego środowiska wyposażony w wentylatory osiowe. Wysoka wydajność przy zachowaniu cichej pracy. Wykorzystanie w budynkach administracyjnych, biurach, domkach jednorodzinnych z naciskiem na niski poziom hałasu. Dla pomieszczeń niemieszkalnych można użyć jako ogrzewanie zasadnicze. Dzięki zastosowaniu silników o napięciu 230V, możliwośc sterowania bezstopniowego. WYMIARY I PRZEKROJE OPLFLEX FLT szerokość H (mm) długość L (mm) FLT szczegół krawędzi wysokość W (mm) co 400 FLT FLT FLT FLT FLT A 115 FLT FLT FLT szczegół listwy okalającej B FLT A B FLT FLT FLT FLT

7 FLT WARUNKI EKSPLOATACYJNE układ grzewczy z cyrkulacją wymuszoną złącza G 1/2'' gwint wewnętrzny maksymalna temperatura eksploatacyjna medium grzewczego 110 C maksymalne ciśnienie eksploatacyjne medium grzewczego 1 MPa części elektryczne poziom zabezp. IP 20, napięcie robocze 230 V, zastosowanie w suchym środowisku konwektor jako całość jest skonstruowany dla temperatur otoczenia +2 do 40 C przy wilgotności względnej powietrza % WYDAJNOŚCI GRZEWCZE (szereg długości standard do mm) Moc cieplna konwektora Qn [W] dla różnicy temperatur 75/65 i temperatury powietrza 20 C i znamionowych obrotów 80 % (regulacja konwektorów OPLFLEX FLT) długość L (mm) FLT FLT FLT FLT FLT FLT Diagramy mocy grzejników FLT przy parametrach 75/65/20 C INFORMACJE TECHNICZNE Zakres dostawy: wanna grzejnika ze stali nierdzewnej gr. 0,8 mm górna ramka okalająca z katodowanego aluminium krata górna (grill) wg. specyfikacji klienta (przegląd strona 30) 1 szt. zaw. odc. prosty, 1 szt. zaw. odc. kąt. wymiennik spiralny Cu-Cu z zaworem odpowietrzającym. listwa zaciskowa złącz el. wentylator osiowy z osłonami wirników blacha osłaniająca podłączenia zasilania/powrotu połączenie gwintowane 2 szt. śrubunki poziomujące schemat podłączenia elektrycznego montażowa płyta wiórowa (zabezpieczenie) instrukcja montażowa podwójne opakowanie transportowe Wyposażenie dodatkowe: podstawowy regulator Z-VD001 wąż giętki Z-SL termostaty pokojowe pozostałe wyposażenie od strony 28 UWAGI Wydajność grzewcza Qn [W] dla typów FLT10-07, FLT regulatory ze względu na wymiary umieszczone są poza kanałem, dla pozostałych typów umiejscowione są w kanale FLT10-07 dostarczane są tylko z poprzeczną kratką sztywną umieszczenie konwektora w podłodze (str. 26) opory hydrauliczne (str. 25) obliczenia techniczne (str. 24) Długość grzejnika [mm] Przykład zamówienia (KOD) F L T N R Specyfikacja: Konwektor podłogowy FLT, H = 115 mm, W = 270 mm, L = mm, rama brąz, kratka zwijana brąz, zainstalowana regulacja Z-VD001 Szczegółowy opis JAK ZAMAWIAĆ patrz str CIEPŁO OD PODŁOGI

8 FLT MOCE GRZEWCZE FLT FLT FLT FLT FLT 10-07, FLT mm mm mm mm mm t w obroty t i C t i C t i C t i C t i C (t1 / t2) (%) (90/70) (75/65) (65/55) (55/45) (90/70) (75/65) (65/55) (55/45) (90/70) (75/65) (65/55) (55/45) (90/70) (75/65) (65/55) (55/45) (90/70) (75/65) (65/55) (55/45) *) tj wymagana temperatura w pomieszczeniu 6

9 OPLFLEX FLT mm mm mm *) mm *) mm *) t i C t i C t i C t i C t i C *) długości niestandardowe 7

10 FLT 21 GRZEJNIK KANAŁOWY Z WENTYLATOREM OSIOWYM OPLFLEX FLT 21 ZASTOSOWANIE Uniwersalny grzejnik kanałowy dla ogrzewania i chłodzenia wnętrz wywodzi się ze zmodyfikowanego modelu FLT20. Wodoszczelna, nierdzewna wanna z odprowadzeniem kondensatu. Korpus łączy zalety wymienników spiralnych z odpowiednimi wymaganiami termicznymi wydajności grzewczej i chłodzącej. Korpus nie jest przeznaczony do ogrzewania grawitacyjnego (naturalnego), a jedynie przy wspomaganiu konwekcji wiatrakami. Zastosowanie w suchym środowisku. WYMIARY I PRZEKROJE OPLFLEX FLT 21 szerokość W (mm) L długość (mm) wysokość H (mm) 320 co FLT FLT 21 średnica odpływu odpływ kondensatu WARUNKI EKSPLOATACYJNE wodny układ grzewczy (chłodzący) z obiegiem wymuszonym gwint G1/2" wewnętrzny maksymalna temperatura eksploatacyjna medium grzewczego 110 C maksymalne ciśnienie eksploatacyjne medium grzewczego 1 MPa części elektryczne, poziom zabezpieczenia IP 20, napięcie robocze 230 V, zastosowanie w suchym środowisku konwektor jako całość jest skonstruowany dla temperatur otoczenia +2 do 40 C przy wilgotności względnej % 8

11 FLT 21 Diagramy grzejników FLT przy parametrach 75/65/20 C INFORMACJE TECHNICZNE Wydajność Qn [W] parametry grzania 75/65/20 C, chłodzenie 8/14/26 C MOCE GRZEWCZE ogrzewanie 100 % ogrzewanie 80 % ogrzewanie 60 % chłodzenie 100 % chłodzenie 80 % chłodzenie 60 % Długość grzejnika [mm] Zakres dostawy: wanna grzejnika ze stali nierdzewnej gr. 0,8 mm górna ramka z katodowanego aluminium grill wg specyfikacji klienta (przegląd str. 30) 1 szt. zaw. odc. prosty, 1 szt. zaw. odc. kąt. wymiennik spiralny Cu-Cu z zaworem odpowietrzającym wentylator osiowy z osłonami wirników blacha osłaniająca podłączenia zasilania/powrotu połączenia gwintowane 2 szt. śrub poziomujących instrukcja montażowa schemat podłączenia elektrycznego montażowa płyta wiórowa (zabezpieczenie) podwójne opakowanie transportowe GRZANIE tw (t1/t2) 90/70 C 75/65 C 70/55 C 55/45 C mm mm mm mm obroty db(a) V t i C db(a) V t i C db(a) V t i C db(a) V t i C (%) (m 3 /h) (m 3 /h) (m 3 /h) (m 3 /h) *) Zakłada się pracę wspomaganą wiatrakami (naturalna konwekcja = mała moc) CHŁODZENIE t w (t1/t2) 6/12 C 8/14 C 14/18 C mm mm mm mm obroty db(a) V t i C db(a) V t i C db(a) V t i C db(a) V t i C (%) (m 3 /h) (m 3 /h) (m 3 /h) (m 3 /h) obroty obroty wiatraków, db(a) głośność db(a), tj wymagana temperatura w pomieszczeniu, V przepływ powietrza Przykład zamówienia (KOD) F L T N R Specyfikacja: Konwektor podłogowy FLT 21, H = 125 mm, W = 320 mm, L = mm, rama brąz, kratka zwijana brąz, zainstalowana regulacja Z-VD001 Szczegółowy opis JAK ZAMAWIAĆ patrz str. 31. UWAGI Wyposażenie dodatkowe: podstawowy regulator Z-VD001 wąż giętki Z-SL 001 regulator na zewnątrz kanału umieszczenie grzejnika w podłodze (str. 26) opory hydrauliczne wymienników (str. 25) i obliczenia techniczne (str. 24) pozostałe wyposażenie (str. 28) CIEPŁO OD PODŁOGI 9

12 FLC GRZEJNIK KANAŁOWY Z WENTYLATOREM OSIOWYM OPLFLEX FLC ZASTOSOWANIE Grzejnik kanałowy wysokiej wydajności dla ogrzewania i chłodzenia wnętrz (dla układów dwumedialnych). Niski poziom hałasu. Zastosowanie w suchym środowisku. Wykonania specjalne z dopływem świeżego powietrza. WYMIARY I PRZEKROJE OPLFLEX FLC szerokość W (mm) długość L (mm) wysokość H (mm) FLC L i FLC L0-14 WARUNKI EKSPLOATACYJNE wodny układ grzewczy (chłodzący) z obiegiem wymuszonym gwint G1/2" wewnętrzny maksymalna temperatura eksploatacyjna medium grzewczego 110 C maksymalne ciśnienie eksploatacyjne medium grzewczego 1 MPa części elektryczne z ochroną IP 20, napięcie robocze 230 V, zastosowanie w suchym środowisku grzejnik jest konstruowany dla temperatur otoczenia +2 do 40 C przy wilgotności względnej % 10
