1 Katalog Ograniczniki przepięć

2

3 Katalog - Ograniczniki przepięć Spis treści Ograniczniki przepięć do sytemów zasilania niskiego napięcia do V SPD typu 1 - ograniczniki prądu piorunowego strona SPD typu 1 i 2 - kombinowane ograniczniki B+C strona SPD typu 2 - ograniczniki przepięć strona SPD typu 3 - ochrona przeciwprzepięciowa strona Iskierniki separujące strona Ograniczniki przepięć do ochrony systemów fotowoltaicznych SPD typu 1 i 2 do systemów fotowoltaicznych strona SPD typu 2 do systemów fotowoltaicznych strona Ograniczniki przepięć do linii danych, sygnałowych i telekomunikacyjnych Ochrona przed przepięciami do systemów pomiarowych i kontrolnych oraz SSWiN, SAP i telekomunikacji strona Ochrona przed przepięciami do sieci Ethernet i systemów wizyjnych strona Odgromniki i ograniczniki przepięć do torów koncentrycznych strona Akcesoria strona 175 1

4 O Firmie SALTEK jest wiodącą czeską fi rmą, specjalizującą się w projektowaniu i produkcji ograniczników przepięć. W swojej ofercie posiadamy pełną gamę ograniczników od typu 1 do typu 3 do instalacji zasilających niskiego napięcia, zgodnych z EN oraz ograniczniki przepięć do systemów kontrolno-pomiarowych i telekomunikacyjnych. Produkty SALTEK zapewniają ochronę przed przepięciami atmosferycznymi i technologicznymi oraz pozwalają na bezpieczną i bezawaryjną pracę maszyn i urządzeń elektrycznych w przemyśle, transporcie, telekomunikacji, centrach danych, budynkach biurowych jak również gospodarstwach domowych. 20 lat sukcesów w Czechach i za granicą Istniejemy na rynku od 1995 r. Nasze produkty chronią liczne obiekty i urządzenia w Europie, Azji oraz Afryce. Własny dział badawczo-rozwojowy jest podstawą naszego ciągłego i dynamicznego rozwoju Dział R&D - ciągłe innowacje są podstawą rozwoju. Nasz doświadczony zespół R&D wykorzystuje nowoczesne laboratorium, które pozwala na wysokiej jakości, szybki proces rozwoju technologii. Jakość stosowanych materiałów, procedur konstrukcyjnych i pomiarowych jest naszym priorytetem. Elastyczność i szybkość to najważniejsza zasada Elastyczne podejście do stosowania specjalnych rozwiązań i produktów ODM/OEM na całym świecie. Krótki czas dostawy, zgodny z życzeniem klienta. Klienci są siłą napędową Klienci są naszą inspiracją. Praktyczne doświadczenia związane z innowacjami technologicznymi pozwalają nam tworzyć kompleksowe rozwiązania ochrony przed przepięciami. Wysokiej klasy, szybkie wsparcie techniczne, regularne szkolenia specjalistów jak również marketing i obsługa sprzedaży są naszym standardem. Jakość i światowe standardy podstawa naszego działania Bezpieczeństwo, niezawodność i najwyższa jakość produktów są na pierwszym miejscu! Jakość jest naszym wizerunkiem. Jesteśmy certyfi kowani zgodnie z międzynarodowymi normami: EN ISO 9001 EN ISO OHSAS Jesteśmy aktywnym członkiem Czeskiego Komitetu Normalizacyjnego (ÚNMZ) i międzynarodowych organizacji normalizacyjnych: IEC i CENELEC które defi niują standardy dla projektowania i rozwoju ochrony przeciwprzepięciowej. RedDot Award Design produktów jest integralną częścią wysokiej jakości i kładziemy na to duży nacisk. Oznaczenie poszczególnych grup ograniczników różnymi kolorami otrzymało nagrodę Red Dot 2014 za wygląd produktu. Kod koloru jest ważnym elementem, ponieważ znacznie ułatwia użytkownikowi identyfi kację poszczególnych produktów i grup produktów. 2

5 Katalog - Ograniczniki przepięć Czym się zajmujemy Rozwiązania dla kompleksowej ochrony przed przepięciami Łączymy innowacje techniczne z doświadczeniem. Dzięki informacjom od naszych klientów oraz wiedzy inżynierów produkty SALTEK zapewniają rozwiązania kompleksowej ochrony przeciwprzepięciowej dla zastosowań w różnych dziedzinach. Przemysł Budynki komercyjne, w których stosowane są zaawansowane technologicznie systemy podatne na przepięcia w instalacjach zasilających i sygnałowych. Produkty SALTEK pozwalają skrócić czas przestoju produkcji i zminimalizować związane z tym straty finansowe. Ochrona zasilania 230/400 V Ochrona zasilania do 1000 V Ochrona systemów kontroli dostępu, alarmowych i ppoż. Ochrona linii sygnałowych i komunikacyjnych Budownictwo Wszystkie budynki mieszkalne i komercyjne wyposażone są w dużą ilość wrażliwych na przepięcia systemów i urządzeń. Produkty SALTEK zwiększają ich niezawodność i tym samym poprawiają komfort użytkowania budynków. Ochrona zasilania 230/400 V Ochrona systemów antenowych Ochrona systemów kontroli dostępu, SSWiN, SAP, CCTV, linii telekomunikacyjnych, danych, itp. Ochrona instalacji technicznych w budynkach (ogrzewania, klimatyzacja, itp.) Systemy fotowoltaiczne (PV) Systemy PV z racji lokalizacji narażone są na przepięcia atmosferyczne. Produkty SALTEK zapewniają najlepszą możliwą ochronę przed przepięciami i bezawaryjną pracę przez cały okres użytkowania. Ochrona farm fotowoltaicznych oraz instalacji PV na budynkach (on grid i systemów wyspowych). Ochrona strony DC i AC Ochrona linii sygnałowych Anteny i nadajniki Zlokalizowane są w miejscach bezpośrednio narażonych na wyładowania atmosferyczne. Systemy nadawczo-odbiorcze muszą być odporne na przepięcia w okresie użytkowania. Produkty SALTEK zapewniają ochronę przed przepięciami atmosferycznymi i zwiększają niezawodność pracy systemów radiokomunikacyjnych. Ochrona zasilania 230/400 V Ochrona kabli antenowych Ochrona linii komunikacyjnych Centra danych W dobie technologii informatycznych, centra danych i serwerownie stały się nieodłącznym elementem funkcjonowania wielu instytucji a zebrane dane mają kluczowe znaczenie. Brak dostępu lub całkowita utrata danych może mieć katastrofalne skutki zarówno w przemyśle, jak i w życiu codziennym. Ograniczniki SALTEK pozwalają je chronić i tym samym uniknąć problemów technicznych oraz strat finansowych. Ochrona zasilania 230/400 V Ochrona linii sygnałowych i komunikacyjnych Ropociągi i gazociągi Bardzo rozległe systemy, które narażone są na skutki wyładowań atmosferycznych oraz przepięć indukowanych z bliskich linii energetycznych SN i WN oraz trakcji kolejowych. Zjawiska te negatywnie wpływają na pracę systemów, które wymagają bezawaryjnej pracy. Produkty SALTEK pozwalają znacznie zwiększyć ich niezawodność. Ochrona zasilania 230/400 V, do 1000 V Ochrona systemów SSWiN, SAP oraz linii sygnałowych i komunikacyjnych Ochrona rurociągów przed indukowanym napięciem 3

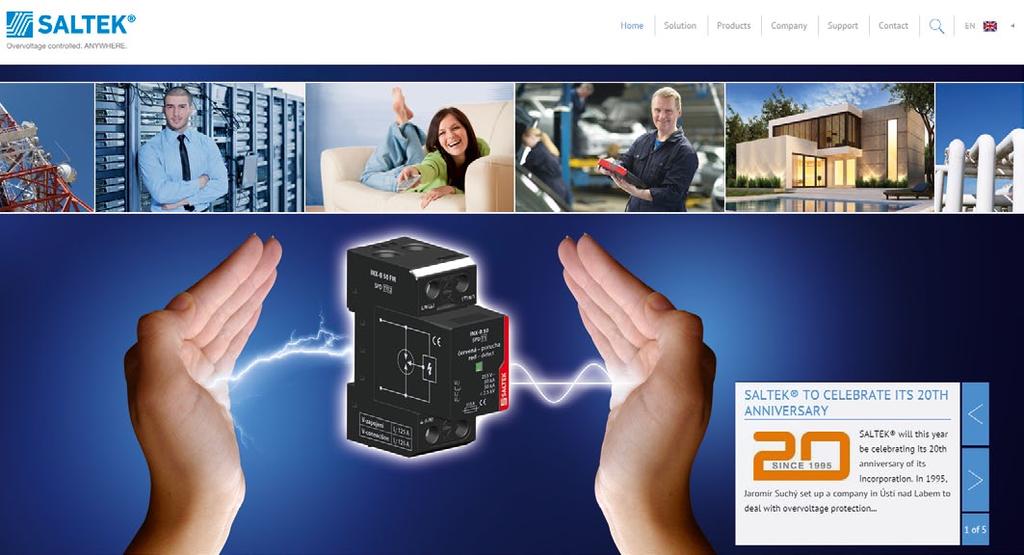

6 SALTEK on-line Informacje o produktach zawsze pod ręką Jeśli nie mają Państwo dostępu do naszego katalogu, wszystkie niezbędne informacje, przegląd produktów oraz wsparcie techniczne dostępne są na naszej stronie Co znajdziesz na stronie Katalog on-line ( Najświeższe informacje o ogranicznikach SALTEK Wygenerujesz karty katalogowe produktów w formacie pdf do zapisania lub wydrukowania Kompletne dane techniczne Rysunki wymiarowe i schematy ideowe Instrukcje montażu Deklaracje zgodności Katalogi i ulotki ( Instrukcje montażu, katalogi, video oraz inne dokumenty do pobrania Wsparcie techniczne ( Optymalizacja projektów oraz modyfikacja instalacji w istniejących budynkach. Oferujemy pełne wsparcie techniczne w zakresie ochrony przeciwprzepięciowej, zgodnie z normą EN Solution Photovoltaic systems Protection against surges SPD with pluggable module For data / signaling / telecommunication networks Jesteśmy na FB. Polub nasz profil! SPD with corse anf fi ne protection SPD for one, two, three and four cores lines Multiple single core and two cores lines save the space For all versions of connection i salso available type fl oating NEW Surge Protective Devices Product Overview 2015 PRACTICAL GUIDE Low-voltage power systems Protection against overvoltages 4

7 Katalog - Ograniczniki przepięć Nowości 2015 Iskierniki separujące ISG- ISGC ISGO-500 Do pośredniego połączenia zewnętrznej instalacji odgromowej z innymi elementami metalowymi, gdzie bezpośrednie połączenie nie może zostać wykonane ze względu na warunki pracy. U WDC = 50; 100; 380; 500 V DC I imp = 50; 100 ka Klasyfi kacja N, klasa H Zobacz strony: Ochrona linii danych z wymiennym modułem BD BDG DMG DP BDM DM DMHF Wymiana modułu bez przerwy w komunikacji Zgrubna i dokładna ochrona Dla linii od jedno- do czteroprzewodowych 50% oszczędności miejsca dla wielu jedno- i dwużyłowych linii Wszystkie produkty dostępne w grupie F, w której linia jest odseparowana przez iskiernik od uziemienia BD- -T-v/1-16 BDM- -v/1- BDG- -v/1- odgromnik ST1 odgromnik ST1+2+3 odgromnik ST1+2+3, separacja sygnału od uziemienia DM- -v/2-j SPD dla jednożyłowych linii ST 2+3 DM- -v/1- SPD dla dwużyłowych linii ST 2+3 DMG- -v/1- SPD dla dwużyłowych linii ST 2+3, separacja sygnału od uziemienia DMG- -v/1-4r1 SPD dla trzy-/czterożyłowych linii ST 2+3 DMHF- -v/1-4r1 SPD dla czterożyłowych linii ST 2+3 DP- -v/1-16 SPD zasilania dla małych wartości napięć AC i DC Zobacz strony: Ograniczniki typu 3 SPD z filtrem RFI DA-275-DF - (S) SPD ze zintegrowanym fi ltrem RFI przeznaczone do ochrony instalacji AKPiA, SSWiN, SAP, itp. Ochrona przed przepięciami przejściowymi i zakłóceniami RF Optyczna sygnalizacja uszkodzenia Wersja S ze zdalną sygnalizacją Wersja S tylko SPD dwumodułowe Wersja DFI przerwa w zasilaniu zarówno przewodu L i N Zobacz strony: 55 i 56 5

8 Charakterystyka ograniczników przepięć SALTEK Przykład: INX-C 40 TT FM Zdalna sygnalizacja Podwójny terminal Odwrócona instalacja Optyczny wskaźnik zadziałania Wymienne moduły Blokada systemu mocującego moduły Kodowanie mechaniczne Zabezpieczenie termiczne-rozłącznik SPD typu 1 oraz SPD typu 1 i 2. Seria INX-B i INX-B+C SPD typu 2. Seria INX-C 40 SPD typu 2 do PV. Seria INX-C do fotowoltaiki. SPD typu 1 i 2 do PV. Seria INX-B+C do fotowoltaiki. Oznaczenie modułów łatwa identyfikacja W celu łatwej identyfikacji ograniczników w szafach rozdzielczych, ograniczniki i moduływymienne zostały oznaczone kolorem, co ułatwia klientom określenie rodzaju zainstalowanego urządzenia. SPD typu 3. Seria INX-D i DA SPD do systemów teletechnicznych Moduły N-PE 6

9 Katalog - Ograniczniki przepięć SPD do systemów zasilania niskiego napięcia do V Systemy zasilania NN do V Budynki biurowe i komercyjne Budynki i instalacje przemysłowe Energetyka Budynki mieszkalne Budynki inteligentne SPD Typu 1 - Ograniczniki prądu piorunowego SPD Typu 1 i 2 - Ograniczniki prądu piorunowego SPD Typu 2 - Ograniczniki przepięć SPD Typu 3 na szynę DIN i do dodatkowego montażu SPD Typu 3 z filtrem RFI Gniazdka i adaptery do gniazd ze zintegrowanym SPD typu 3 Iskierniki separujące 7

10 Ochrona odgromowa i przeciwprzepięciowa Systemy zasilania NN do V 1. Wstęp - akty prawne i normy Coraz powszechniejsze stosowanie nowoczesnej aparatury, urządzeń, elektroniki użytkowej oraz systemów kontrolno-sterujących stawia wymagania zapewnienia im kompatybilności elektromagnetycznej. Współczesne elektroniczne systemy sterujące wielkiej skali integracji (VLSI) stają się coraz bardziej wrażliwe na zakłócenia elektromagnetyczne i przepięcia. Instalacja ograniczników przepięć zgodnie z obowiązującymi normami pozwala zmniejszyć do minimum ryzyko uszkodzenia systemów elektronicznych. Wymagania techniczne i projektowe zostały zdefi niowane przez standardy zharmonizowane z niżej wymienionymi normami europejskimi: Wymagania dotyczące sieci połączeń uziemiających (wyrównawczych), które zapewniają instalacjom odporność na zakłócenia elektromagnetyczne zostały określone w normie PN-EN oraz PN-HD Wymagania ochrony odgromowej zostały określone w normie PN-EN 62305, będącej zbiorem nowych norm europejskich. PN-EN dotyczy zasad ogólnych. Klasa ochrony odgromowej (LPL) LPL LPL I LPL II LPL III LPL IV Maksymalna wartość parametru (zgodna z LPL) Prąd pioruna 200 ka 150 ka 100 ka 100 ka Przykład połączeń głównej i dodatkowej szyny wyrównywania potencjałów kable telefoniczne rurociąg wodny gazociąg główne połączenie wyrównawcze Strefy ochrony odgromowej uziemienie Norma PN-EN defi niuje podział na strefy ochrony odgromowej biorąc pod uwagę bezpośrednie i pośrednie uderzenie pioruna (impuls elektromagnetyczny LEMP): LPZ 0 A wolna przestrzeń (możliwość bezpośredniego uderzenia pioruna, nietłumiony impuls elektromagnetyczny) LPZ 0 B obszar chroniony piorunochronem, nie występuje zagrożenie bezpośrednim uderzeniem pioruna, nietłumione pole elektromagnetyczne LPZ 1 strefa wewnątrz budynku, wyeliminowane bezpośrednie uderzenie pioruna, tłumienie impulsu LEMP zależy od ekranowania budynku LPZ 2 wewnątrz pomieszczenia, np. pomieszczenie serwerowe z przewodzącą podłogą i wykładzinami ściennymi (dalsze tłumienie LEMP ze względu na wyższy poziom ekranowania) PN-EN Dotyczy szacowania ryzyka powodowanego przez wyładowania w obiektach budowlanych, urządzeniach usługowych i instalacjach technicznych. PN-EN Dotyczy ochrony obiektu przed szkodami oraz istot żywych przed porażeniem napięciami dotykowymi w pobliżu urządzenia piorunochronnego. LPZ 3 wewnątrz metalowej obudowy (np 19" RACK) Znamionowa odporność urządzeń na impulsy napięcia (zgodnie z PN-EN ) PN-EN Dotyczy podstawowych zasad projektowania, wykonania, utrzymania i sprawdzania systemu ochrony przed impulsem piorunowym urządzeń elektrycznych i elektronicznych wewnątrz obiektu. RH RP Urządzenia Urządzenie Klasyfi kacja niskonapięciowych urządzeń do ograniczania przepięć została przedstawiona w normie 11. Wyrożnione zostały trzy podstawowe kategorie urządzeń: ogranicznik typu 1 ogranicznik typu 2 ogranicznik typu 3 Klasyfi kacja sieci niskiego napięcia ze względu na odporność na zakłócenia impulsowe oraz określenie maksymalnej odporności na przepięcia została określona w normie PN-EN

11 Katalog - Ograniczniki przepięć 2. Połączenie urządzeń ochrony przeciwprzepięciowej w sieciach zasilających TN-S TN-C-S L1 L2 L3 L1 L1 N L2 L2 PE L3 L3 N PE PE L1 Zewnetrzna instalacja Zewnetrzna odgromowa instalacja odgromowa L2 L3 L1 L1 L2 L1 L2 L3 PEN L2 L3 L3 PEN PEN PEN Zewnetrzna Zewnetrzna instalacja Zewnetrzna instalacja odgromowa odgromowa instalacja odgromowa LPZ 0 SPD typu 1 lub 1+2 LPZ 1 SPD typu 2 LPZ 2 SPD typu 2 LPZ 2 Wejśce do budynku Główna rozdzielnia Podrozdzielnia (1) Podrozdzielnia (2) F1 LPZ SPD typu lub 1+2 LPZ SPD typu LPZ SPD typu 2 LPZ 16 A LPZ 0 SPD typu 1 lub 1+2 LPZ 1 SPD typu 2 LPZ 2 SPD typu 2 LPZ 2 Wejśce do Główna rozdzielnia Podrozdzielnia (1) Podrozdzielnia (2) 16 A Wejśce budynku do Główna rozdzielnia Podrozdzielnia (1) Podrozdzielnia (2) budynku F1 63 A F1 16 A 16 A 16 A 16 A 63 A 63 A *F2 *F3 *F4 LPZ 0 Wejśce do budynku LPZ F1 0 LPZ Wejśce do LPZ Wejśce budynku 0 do Wejśce budynku F1 do budynku F1 F1 *F2 *F2 SPD typu 1 lub 1+2 Główna rozdzielnia SPD typu 1 lub 1+2 SPD typu 1 lub 1+2 Główna SPD typu rozdzielnia 1 lub 1+2 Główna rozdzielnia Główna rozdzielnia *F2 *F2 *F2 *F2 Główna szyna wyrównania potencjałów Główna szyna wyrównania Główna szyna potencjałów wyrównania potencjałów N PE N PE N PE PE Główna szyna wyrównania potencjałów LPZ 1 *F3 *F3 Lokalna szyna wyrównania potencjałów SPD w układzie 3+1 Lokalna szyna wyrównania Lokalna szyna potencjałów wyrównania potencjałów SPD typu 2 LPZ 2 *F4 *F4 Podrozdzielnia (1) Podrozdzielnia (2) Urządzenie końcowe LPZ 1 SPD typu 2 LPZ 2 SPD typu 2 LPZ 2 SPD typu 3 16 A LPZ SPD typu 2 LPZ SPD typu 2 LPZ 2 SPD typu 3 LPZ 1 Podrozdzielnia SPD typu (1) 2 LPZ 2 Podrozdzielnia SPD typu (2) 2 LPZ 2 Urządzenie SPD typu końcowe 3 16 A Podrozdzielnia (1) Podrozdzielnia (2) Urządzenie końcowe Podrozdzielnia (1) Podrozdzielnia (2) A Urządzenie końcowe 16 A A A 16 A 6316 A A 63 A 63 A *F3 *F4 SPD typu 1 lub 1+2 *F3 *F4 *F3 *F3 SPD typu 1 lub 1+2 *F4 *F4 SPD typu 1 lub 1+2 SPD typu 1 lub 1+2 Lokalna szyna wyrównania potencjałów RCD RCD RCD Lokalna szyna wyrównania potencjałów SPD w układzie 4+0 Lokalna szyna wyrównania Lokalna szyna potencjałów wyrównania potencjałów RCD RCD RCD RCD SPD typu 3 Urządzenie końcowe SPD typu 3 SPD typu 3 Urządzenie końcowe Urządzenie końcowe SPD typu 2 LPZ 2 SPD typu 3 Lokalna szyna wyrównania potencjałów urządzenia końcowe * Dobezpieczenie SPD - patrz punkt 4 urządzenia końcowe Systemy zasilania NN do V Główna szyna wyrównania Główna szyna potencjałów wyrównania Główna szyna potencjałów wyrównania potencjałów Lokalna szyna wyrównania Lokalna szyna potencjałów wyrównania Lokalna szyna potencjałów wyrównania potencjałów SPD w układzie 3+1 Lokalna szyna wyrównania Lokalna szyna potencjałów wyrównania Lokalna szyna potencjałów wyrównania potencjałów SPD w układzie 4+0 * Dobezpieczenie SPD - patrz punkt 4 TN-C L1 L2 L3 L1 L1 L2 PEN L2 L3 L3 Zewnetrzna instalacja Zewnetrzna odgromowa instalacja odgromowa PEN PEN LPZ 0 Wejśce do budynku F1 LPZ 0 LPZ Wejśce 0 do Wejśce budynku do budynku F1 F1 SPD typu 1 lub 1+2 Główna rozdzielnia *F2 SPD typu 1 lub 1+2 SPD typu 1 lub 1+2 Główna rozdzielnia Główna rozdzielnia *F2 *F2 Główna szyna wyrównania potencjałów LPZ 1 LPZ 1 LPZ 1 SPD typu 2 Podrozdzielnia SPD typu 2 SPD typu 2 Podrozdzielnia Podrozdzielnia *F3 *F3 *F3 Lokalna szyna wyrównania potencjałów LPZ 2 LPZ 2 LPZ 2 16 A 16 A 63 A 16 A 16 A 16 A 16 A 63 A 63 A SPD typu 3 Urządzenie końcowe SPD typu 3 SPD typu 3 Urządzenie końcowe Urządzenie końcowe urządzenia końcowe Główna szyna wyrównania Główna szyna potencjałów wyrównania potencjałów Lokalna szyna wyrównania Lokalna szyna potencjałów wyrównania potencjałów SPD w układzie 3+1 * Dobezpieczenie SPD - patrz punkt 4 TT L1 L2 L3 L1 N L1 L2 L2 L3 L3 N N External External protection against External against lightning protection lightning against lightning LPZ 0 SPD typu 1 lub 1+2 LPZ 1 SPD typu 2 LPZ 2 Wejśce do budynku Główna rozdzielnia Podrozdzielnia F1 LPZ 0 SPD typu 1 lub 1+2 LPZ 1 SPD typu 2 LPZ 2 LPZ Wejśce 0 do budynku SPD typu 1 lub 1+2 Główna rozdzielnia LPZ 1 SPD typu 2 Podrozdzielnia LPZ 2 Wejśce do budynku F1 Główna rozdzielnia Podrozdzielnia F1 PE *F2 *F2 *F2 PE PE Główna szyna wyrównania potencjałów *F3 *F3 *F3 RCD RCD RCD Lokalna szyna wyrównania potencjałów 16 A 16 A 63 A 16 A 16 A 16 A 16 A 63 A 63 A SPD typu 3 Urządzenie końcowe SPD typu 3 SPD typu 3 Urządzenie końcowe Urządzenie końcowe urządzenia końcowe Główna szyna wyrównania Główna szyna potencjałów wyrównania potencjałów Lokalna szyna wyrównania Lokalna szyna potencjałów wyrównania potencjałów SPD w układzie 3+1 * Dobezpieczenie SPD - patrz punkt 4 9

12 3. Dobór SPD i ich zastosowanie Dobór SPD typu 1 zgodnie z normą PN-EN Lokalizacja SPD typu 1: na granicy stref LPZ0 i LPZ1 w głównej rozdzielni LPL Prąd pioruna Przepięcie łącznie I. do 200 ka 100 ka II. do 150 ka 75 ka III. do 100 ka 50 ka IV. do 100 ka 50 ka Zastosowanie SPD typu 2 zgodnie z normą PN-EN Lokalizacja SPD typu 2: na granicy stref LPZ1 i LPZ 2 w podrozdzielni Warunki spełniają SPD: INX-C 40 - instalacje elektryczne wszystkich typów - sieć TN, IT, TT - sposób podłączenia - napięcie znamionowe Systemy zasilania NN do V Zastosowanie SPD typu 1 zgodnie z normą PN-EN Lokalizacja SPD typu 1: na granicy stref LPZ0 i LPZ1 w głównej rozdzielni LPL Prąd pioruna Przepięcie łącznie I. do 200 ka 100 ka Warunki spełniają SPD: INX-B 50 (FM) - duże zakłady przemysłowe - budynki o dużym znaczeniu INX-A 35 - zakłady technologiczne - budynki biurowe INX-B+C 25 (FM) FLP-25-T1-V(S) - małe budynki biurowe - budynki rekreacyjne - domy mieszkalne - w pobliżu stacji transformatorowych LPL Prąd pioruna Przepięcie łącznie III. do 100 ka 50 ka Warunki spełniają SPD: INX-B+C 12,5 (FM) INX-B+C 12,5 (FM) - domy rodzinne bez instalacji odgromowej zasilane kablowo i w III kategorii LPS - obiekty w IV kategorii LPS, tj. budynki gdzie nieprzebywają osoby - w budynkach zasilanych kablowo. które nie są bezpośrednio podłączone z sieci publicznej (tzn. połączenie między dwoma budynkami) - w podrozdzielnicach w budynku, przy odległości kablowej od poprzedniego SPD większej niż 50 m Application of SALTEK SPD type 3 EN Location of SPD type 3: at the boundary of LPZ2 and LPZ3 zones (technology) Warunki spełniają SPD: INX-D 20 (na szynę DIN) DA-275, CZ xxx-overdrive - wszystkie typy instalacji elektrycznych (przed urządzeniem lub w szafie rozdzielczej) - wszystkie typy instalacji elektrycznych (ograniczniki do gniazd w jak najbliższej odległości od urządzenia) - adaptery do gniazdek z ochroną przeciwprzepięciową (elastyczne rozwiązania) 4. Zasady dobezpieczania SPD Sposób dobezpieczania SPD zależy od tego, czy jest dobierany według zasady pierwszeństwa ochrony, co występuje w większości instalacji, czy zgodnie z zasadą pierwszeństwa zasilania. a) zasada pierwszeństwa ochrony w tym przypadku SPD dobezpiecza się tylko wtedy, gdy wartość bezpiecznika zasilania (bezpiecznik F1) jest wyższa niż wartość danego SPD wymieniona w katalogu (bezpiecznik F2).Ogranicznik zawsze ma podaną wartość w katalogu producenta (pole maksymalne zabezpieczenie nadprądowe). Przykład zabezpieczenia nadprądowego dla SPD dla INX-B+C 25 w różnych sieciach zasilających. Wartośćkatalogowa maksymalnego zabepieczenia nadprądowego dla INX-B+C 25 wynosi 250 A lub 125 A przy połączeniu V. Połączenie równoległe TN-C Połączenie szeregowe V F1 > 250 A L1 L2 L3 F A A L1 L2 L3 Imax = 125 A PEN F2 = 250 A PEN FLP-B+C MAXI V SPD T1 T2 červená porucha red defect U c: 260 V~ I imp: 25 ka : 30 ka I max: 60 ka : < 1,5 kv 250 A FLP-B+C MAXI V SPD T1 T2 červená porucha red defect U c: 260 V~ I imp: 25 ka : 30 ka I max: 60 ka : < 1,5 kv 250 A FLP-B+C MAXI V SPD T1 T2 červená porucha red defect U c: 260 V~ I imp: 25 ka : 30 ka I max: 60 ka : < 1,5 kv 250 A F1 > 250 A F2 F1 250 A F2 F1 > 125 A F1 125 A FLP-B+C MAXI V SPD T1 T2 červená porucha red defect U c: 260 V~ I imp: 25 ka : 30 ka I max: 60 ka : < 1,5 kv 250 A FLP-B+C MAXI V SPD T1 T2 červená porucha red defect U c: 260 V~ I imp: 25 ka : 30 ka I max: 60 ka : < 1,5 kv 250 A FLP-B+C MAXI V SPD T1 T2 červená porucha red defect U c: 260 V~ I imp: 25 ka : 30 ka I max: 60 ka : < 1,5 kv 250 A 10

13 Katalog - Ograniczniki przepięć b) zasada pierwszeństwa zasilania w tym przypadku zawsze występuje zabezpieczenie nadprądowe SPD, tzn. zawsze stosowane są bezpieczniki F1 i F2. Wartość zabezpieczenia SPD (bezpiecznik F2) w tym przypadku musi być obliczona zgodnie z zasadą zachowania selektywności zabezpieczeń, przy czym nie może być ona wyższa niż wartość podana w katalogu producenta. Jeżeli z obliczeń wynika wyższa wartość niż w katalogu, wówczas wartość zabezpieczenia SPD jest równa wartości w katalogu producenta. Jeżeli wartość zabezpieczenia SPD wyjdzie niższa niż wartości podane w katalogu, wówczas jest ona równa wartości obliczonej, jak przedstawiono w poniższym przykładzie. Przykład zabezpieczenia nadprądowego dla SPD INX-B+C 12,5 w różnych sieciach zasilających. Katalogowa wartość maksymalnego zabezpieczenia nadprądowego dla INX-B+C 12,5 wynosi: F2 = 160 A. F2' obliczona wartość zabezpieczenia nadprądowego SPD TN-C L1 L2 L3 PEN F1 > > A A F1 = F2 = A L3 L2 L1 FLP-12,5 V červená porucha SPD T1 T2 red defect L1 L2 L3 FLP-12,5 V červená porucha SPD T1 T2 red defect FLP-12,5 V červená porucha SPD T1 T2 red defect F2' 160 A F2 F2' < 160 A F2' F1 L1 L2 L3 PEN F1 F2 F2' F2 F2' L3 L2 L1 Systemy zasilania NN do V PEN PEN FLP-12,5 V červená porucha SPD T1 T2 red defect L1 L2 L3 FLP-12,5 V červená porucha SPD T1 T2 red defect FLP-12,5 V červená porucha SPD T1 T2 red defect PEN PEN L3 L2 L1 FLP-12,5 V červená porucha SPD T1 T2 red defect L1 L2 L3 FLP-12,5 V červená porucha SPD T1 T2 red defect FLP-12,5 V červená porucha SPD T1 T2 red defect PEN PEN 5. Zasady instalacji i połączeń ograniczników przepięć Ograniczniki przepięć i odgromniki nie mogą być dowolnie umieszczone w rozdzielnicy. Należy zauważyć, że ograniczniki powinny być umieszczone jak najbliżej przewodu zasilania rozdzielnicy w celu zminimalizowania pętli indukcyjnej, jak pokazano poniżej. Innym ważnym warunkiem przy podłączaniu ograniczników jest zminimalizowanie impedancji kabli przyłączeniowych. Przy podłączaniu ograniczników SPD typu 1 najkorzystniej jest stosować linkę lub taśmę. Co więcej, ważne jest to, aby długość przewodów była jak najkrótsza - całkowita długość przewodów przyłączeniowych nie może być większa niż 1m). Przekrój przewodów łączeniowych powinien być jak największy - maksymalny przekrój zależy od typu zacisku. W SPD typu 1 (ograniczniki prądu piorunowego) przewody łączeniowe są cześcią głównego połączenia. Jeżeli ograniczniki są zainstalowane w obwodzie z wyłącznikami rożnicowoprądowymi, wtedy należy zamontować ogranicznik przed wyłącznikiem różnicowoprądowym (nie w obwodzie z RCD), aby nie doszło do samowolnego zadziałania wyłącznika spowodowanego przez ogranicznik albo prąd piorunowy. Jeśli musi być zainstalowany ogranicznik w obwodzie z wyłącznikiem rożnicowoprądowym, wówczas trzeba zastosować wyłączniki typu S, ewentualnie typu G. W tym przypadku istotne jest, aby uświadomić sobie, że wytrzymałość wyłącznika nie jest duża (5 8 ka fali 8/20 μs), a więc nie należy używać w obwodzie z RCD jakiegolowiek zabezpieczenia przeciwprzepięciowego. Jeżeli nie chcemy, aby wyłącznik typu S albo G przy zadziałaniu ogranicznika, rozłączał, należy w obwodzie z wyłącznikiem RCD korzystać tylko z zabezpieczenia przepięciowego SPD typu 3. Przykłady instalacji ograniczników w rozdzielnicy. EBB 11

14 6. Dobór SPD Przy doborze SPD typu 1 opieramy się na związku pomiędzy poziomem ochrony przed piorunem (LPL) a klasą instalacji odgromowej (LPS). Poniższa tabela ze standardu CLC/TS przdstawia minimalne wartości prądów piorunowych na pole dla danego poziomu LPL budynku i pozwala właściwie dobrać SPD typu 1. Systemy zasilania NN do V LPL 1 lub nieznana Jeśli LPL jest nieznany przyjmuje się najgorszy przypadek Maksymalny prąd zgodnie z LPL 200 ka ka 3 lub ka Ilość przewodów (n) Sieć zasilająca NN TT TN-C TN-S IT bez przewodu neutralnego IT z przewodem neutralnym Sposób połączenia Sposób połączenia Sposób połączenia CT1 CT2 CT1 CT2 CT1 CT2 L-PE N-PE L-N N-PE L-PEN L-PE N-PE L-N N-PE L-PE L-N N-PE I imp (ka) 5 N/A N/A N/A N/A 20,0 20,0 80,0 N/A N/A N/A 4 25,0 25,0 100,0 25,0 N/A N/A N/A N/A 25,0 100,0 3 N/A N/A N/A N/A 33,3 33,3 66,7 33,3 N/A N/A 2 50,0 50,0 100,0 50,0 N/A N/A N/A N/A 50,0 100,0 I imp (ka) 5 N/A N/A N/A N/A 15,0 15,0 60,0 N/A N/A N/A 4 18,8 18,8 75,0 18,8 N/A N/A N/A N/A 18,8 75,0 3 N/A N/A N/A N/A 25,0 25,0 50,0 25,0 N/A N/A 2 37,5 37,5 75,0 37,5 N/A N/A N/A N/A 37,5 75,0 I imp (ka) 5 N/A N/A N/A N/A 10,0 10,0 40,0 N/A N/A N/A 4 12,5 12,5 50,0 12,5 N/A N/A N/A N/A 12,5 50,0 3 N/A N/A N/A N/A 16,7 16,7 33,3 16,7 N/A N/A 2 25,0 25,0 50,0 25,0 N/A N/A N/A N/A 25,0 50,0 Uwaga: CT1 SPD połączony w układ x+0; CT2 SPD połączony w układ x+1 CT1 TN-C CT1 TN-S CT2 12

15 Katalog - Ograniczniki przepięć 7. Redukcja przepięć za pomocą stref LPZ Zasada redukcji przepięć według stref polega na stopniowym obniżaniu poziomu przepięcia do wartości bezpiecznej, która nie uszkodzi sprzętu albo technologii. W celu uzyskania bezpiecznej wartości napięcia, cały obiekt został podzielony na strefy i przy przechodzeniu z jednej strefy do drugiej instaluje się SPD. LPZ 0 A LPZ 0 A LPZ 2 LPZ 3 LPZ 1 LPZ 3 Systemy zasilania NN do V LPZ 2 LPZ 3 LPZ 3 LPZ 3 LPZ 0 B LPZ 2 LPZ 0 B LPZ 3 LPZ 3 LPZ 1 L1 L2 L3 PEN Zewnętrzna ochrona odgromowa LPZ 0 SPD typu 1 lub 1+2 LPZ 1 SPD typu 2 LPZ 2 SPD typu 2 LPZ 2 Główna rozdzielnia Podrozdzielnia (1) Podrozdzielnia (2) Origin of the installation F1 *F2 N PE główna szyna wyrównania potencjałów *F3 *F4 Lokalna szyna wyrównania potencjałów RCD Lokalna szyna wyrównania potencjałów SPD typu 3 Urządzenie końcowe 16 A 16 A 63 A * Dobezpieczenie SPD patrz s. 7 Urządzenie końcowe L1 L2 L3 F1 16 A 16 A 63 A 13

16 Przykłady zastosowań SPD Systemy zasilania NN do V W dzisiejszych domach jest coraz więcej elektroniki. Jeżeli właściciel chce oglądać telewizję, być w kontakcie ze światem za pośrednictwem internetu,automatycznie zarządzać ciepłem w domu, bezproblemowo korzystać z rożnych urządzeń elektronicznych, konieczne jest, aby zapewnić ochronę tych urządzeń przed zjawiskami atmosferycznymi. Uderzenie pioruna w budynek albo w jego okolice powoduje wystąpienie przepięcia, ktore może zniszczyć albo uszkodzić sprzęt elektroniczny. Wewnętrzną ochronę przed piorunem i przepięciem należy traktować jako zintegrowany system. Dla większości domow rodzinnych należy na wejściu do budynku (rozdzielnia, gdzie są wyłączniki dla całego obiektu) instalować ogranicznik SPD typu 1 i 2, INX-B+C 25 TNC FM dla sieci typu TNC i TN-C-S albo INX-B+C 25 TNS FM dla sieci TNS. Dla wrażliwych urządzeń w budynku należy następnie zastosować tylko ogranicznik przepięć SPD typu 3, co pozwala zabepieczyć urządzenia i instalacje niskiego napięcia. Do ochrony urządzeń komunikujących się przez linię analogową (Fax) albo przez ADSL (internet dla PC) jest przeznaczony ogranicznik FAX-X16 OVERDRIVE. Dla odbiorników satelitarnych stosuje się ogranicznik SAT-X16 OVERDRIVE, a do ochrony odbiorników TV (analogowych i cyfrowych) - ogranicznik OVERDRIVE TV-X16. Trzeba także pamiętać o zabezpieczeniu przewodu antenowego w miejscu wejścia do budynku. W tym celu należy zastosować ogranicznik prądu piorunowego FX-090 F75T. Jeżeli dom jest wyposazony w SSWiN, SAP, czy inne systemy elektroniczne do sterowania, wówczas oprócz zabezpieczenia zasilania 230 V AC należy zainstalować możliwie najbliżej chronionego urządzenia ogranicznik SPD typu 3 z fi ltrem DA-275 DF 6. Jeżeli dom jest wyposażony w panele fotowoltaiczne zainstalowane na dachu, to trzeba zabezpieczyć instalację oraz przetwornicę DC/AC. Do ochrony strony DC przeznaczone są dedykowane ograniczniki dla systemów fotowoltaicznych, np. typ INXC PV 500U. 1 Dom jednorodzinny wolnostojący w obszarze 2 Dom jednorodzinny wolnostojący w obszarze zabudowanym, z instalacją odgromową, zasilany linią zabudowanym, bez instalacji odgromowej, zasilany kablowo napowietrzną T2 T2 T3 DA-275 A T3 CZ-275 A TN-C INX-C 40 TNC TN-C-S INX-C 40 TNC TN-S INX-C 40 TT lub INX-C 40 TNS T3 DA-275 A T3 CZ-275 A TN-C INX-C 40 TNC TN-C-S INX-C 40 TNC TN-S INX-C 40 TT lub INX-C 40 TNS TN-C INX-B+C 12,5 TNC TN-C-S INX-B+C 12,5 TNC TN-S INX-B+C 12,5 TNS TN-C INX-B+C 25 TNC FM TN-C-S INX-B+C 25 TNC FM TN-S INX-B+C 25 TNS FM TN-C INX-B+C 12,5 TNC TN-C-S INX-B+C 12,5 TNC TN-S INX-B+C 12,5 TNS T1 T2 T1 T2 T1 T2 14

17 Katalog - Ograniczniki przepięć 3 Dom w zabudowie szeregowej, zasilany linią napowietrzną, z instalacją odgromową T3 DA-275 A T3 CZ-275 A T2 TN-C INX-C 40 TNC TN-C-S INX-C 40 TNC TN-S INX-C 40 TT 3+1 albo INX-C 40 TNS TN-C INX -B+C 25 TNC FM TN-C-S INX -B+C 25 TNC FM TN-S INX -B+C 25 TNS FM T1 T2 Systemy zasilania NN do V 4 Dom w zabudowie szeregowej, zasilany kablowo, z instalacją odgromową T3 DA-275 A T3 CZ-275 A T2 TN-C INX-C 40 TNC TN-C-S INX-C 40 TNC TN-S INX-C 40 TT 3+1 albo INX-C 40 TNS TN-C INX-B+C 12,5 TNC TN-C-S INX-B+C 12,5 TNC TN-S INX-B+C 12,5 TNS T1 T2 15

18 5 Budynki mieszkalne z przyłączem kablowym, bez możliwości instalacji SPD typu 1 w części pomiarowej TN-C INX-B+C 12,5 TN-C-S INX-B+C 12,5 TN-S INX-B+C 12,5 TN T1 T2 Systemy zasilania NN do V TN-C INX-B+C 12,5 TNC TN-C-S INX-B+C 12,5 TNC TN-S INX-B+C 12,5 TNS T1 T2 T1 T2 DA-275 A T3 CZ-275 A T3 TN-C INX-B+C 25 TNC FM TN-C-S INX-B+C 25 TNC FM TN-S INX-B+C 25 TNS FM 6 Budynki mieszkalne z przyłączem kablowym, z możliwością instalacji SPD typu 1 w części pomiarowej TN-C INX-C 40 TN-C-S INX-C 40 TN-S INX-C 40 TT1+1 lub INX-C 40 TN T2 TN-C INX-C 40 TNC TN-C-S INX-C 40 TNC TN-S INX-C 40 TT lub INX-C 40 TNS T2 DA-275 A T3 CZ-275 A T3 T1 T2 TN-C INX-B+C 25 TNC FM TN-C-S INX-B+C 25 TNC FM TN-S INX-B+C 25 TNS FM 16

19 Katalog - Ograniczniki przepięć 7 Budynki biurowe i administracyjne DA-275 A lub CZ-275 A TN-C INX-C 40 TNC TN-C-S INX-C 40 TNC TN-S INX-C 40 TT lub INX-C 40 TNS T3 T3 T2 Systemy zasilania NN do V TN-C INX-C 40 TNC TN-C-S INX-C 40 TNC TN-S INX-C 40 TT lub INX-C 40 TNS T2 TN-C INX-B+C 25 TNC FM TN-C-S INX-B+C 25 TNC FM TN-S INX-B+C 25 TNS FM T1 T2 17

20 8 Budynki biurowe i przemysłowe DA-275 A T3 TN-C INX-C 40 TNC TN-C-S INX-C 40 TNC TN-S INX-C 40 TNS TN-S DA-275 DF16 T2 T3 Systemy zasilania NN do V lub CZ-275 A T3 TN-C INX-C 40 TNC TN-C-S INX-C 40 TNC TN-S INX-C 40 TNS T2 TN-S DA-275 DF25 T3 TN-S INX-C 40 TT T2 TN-S INX-D T3 TN-C INX-B+C 25 TNC FM TN-C-S INX-B+C 25 TNC FM TN-S INX-B+C 25 TNS FM T1 T2 18

21 Katalog - Ograniczniki przepięć TN-S INX-C 40 TT T2 TN-S DA-275 DF25 T3 TN-S INX-C 40 TT T2 TN-S: DA-275 DF16 T3 Systemy zasilania NN do V TN-S INX-D T3 TN-C: 3 szt. INX-B 50 (FM) TN-C-S: 3 szt. INX-B 50 (FM) TN-S: 4 szt. INX-B 50 (FM) T1 TN-S INX-B+C 12,5 TT T1 T2 19

22 Zastosowanie SPD SALTEK w sieciach zasilających NN Systemy zasilania NN do V Typ obiektu typ sieci główna rozdzielnica (w budynku) podrozdzielnia (w tym samym budynku) urządzenie końcowe Domy rodzinne, budynki administracyjne, kompleksy technologiczne, obiekty przemysłowe Bloki mieszkalne z 12 lub większą liczbą mieszkań (SPD zainstalowane w rozdzielniach mieszkaniowych) Wymagające zastosowania (przemysł chemiczny, obiekty zagrożone wybuchem, oraz o bardzo dużym znaczeniu) 3-faz. TN-C 3-faz. TN-S 3-faz. TN-C-S 3-faz. TN-C 3-faz. TN-S 3-faz. TN-C-S 1-faz. TN-C 1-faz. TN-S 3-faz. TN-C 3-faz. TN-S 3-faz. TN-C-S INX-B+C 25 TNC (FM) (i z podłączeniem do urządzenia) FLP-25-T1-VS/3, FLP-25-T1-V/3 INX-B+C 25 TNC (FM) FLP-25-T1-VS/3 + INX-C 40 TNC FM FLP-25-T1-V/3 + INX-C 40 TNC (i z podłączeniem do urządzenia) INX-B+C 25 TNS (FM) FLP-25-T1-VS/4, FLP-25-T1-V/4 FLP-25-T1-VS/4, FLP-25-T1-V/4 INX-B+C 25 TNS (FM) FLP-25-T1-VS/4 + INX-C 40 TNS FM FLP-25-T1-V/4 + INX-C 40 TNS (i z podłączeniem do urządzenia) INX-B+C 25 TNC (FM) FLP-25-T1-VS/3, FLP-25-T1-V/3 FLP-25-T1-VS/3, FLP-25-T1-V/3 INX-B+C 25 TNC (FM) FLP-25-T1-VS/3 + INX-C 40 TNC FM FLP-25-T1-V/3 + INX-C 40 TNC (i z podłączeniem do urządzenia) rozdział w tablicach mieszkaniowych 3 INX-B 50 (FM) z podłączeniem do urządzenia 3 INX-B 50 (FM) + 1x INX-C 40 TNC (FM) 4 INX-B 50 (FM) z podłączeniem do urządzenia 4 INX-B 50 (FM) + 1x INX-C 40 TNS (FM) rozdział w tablicach mieszkaniowych 3 INX-B 50 (FM) z podłączeniem do urządzenia 3 INX-B 50 (FM) + 1x INX-C 40 TNS (FM) odległość > 10 m INX-C 40 TNC (FM) odległość > 50 m INX-B+C 12,5 TNC (FM) odległość > 100 m INX-B+C 25 TNC (FM) odległość < 10 m INX-C 40 TNC (FM) odległość > 10 m INX-C 40 TNC (FM) odległość > 50 m INX-B+C 12,5 TNC (FM) odległość > 100 m INX-B+C 25 TNC (FM) odległość > 10 m INX-C 40 TNS (FM) odległość > 50 m INX-B+C 12,5 TNS (FM) odległość > 100 m INX-B+C 12,5 TNS (FM) odległość < 10 m INX-C 40 TNS (FM) odległość > 10 m INX-C 40 TNS (FM) odległość > 50 m INX-B+C 12,5 TNS (FM) odległość > 100 m INX-B+C 25 TNS (FM) odległość > 10 m INX-C 40 TNS (FM) odległość > 50 m INX-B+C 12,5 TNS (FM) odległość > 100 m INX-B+C 25 TNS (FM) odległość < 10 m INX-C 40 TNS (FM) odległość > 10 m INX-C 40 TNS (FM) odległość > 50 m INX-B+C 12,5 TNS (FM) odległość > 100 m INX-B+C 25 TNS (FM) INX-B+C 12,5 TNC (FM) INX-B+C 12,5 TNS (FM) INX-B+C 12,5 TNC (FM) INX-B+C 25 (FM) INX-B+C 12,5 TN (FM) odległość < 10 m 1 INX-C 40 TNC (FM) odległość > 10 m INX-C 40 TNC (FM) odległość > 50 m INX-B+C 12,5 TNC (FM) odległość > 100 m INX-B+C 25 TNC (FM) odległość < 10 m 1 INX-C 40 TNS (FM) odległość > 10 m INX-C 40 TNS (FM) odległość > 50 m INX-B+C 12,5 TNS (FM) odległość > 100 m INX-B+C 25 TNS (FM) odległość < 10 m 1 INX-C 40 TNS (FM) odległość > 10 m INX-C 40 TNS (FM) odległość > 50 m INX-B+C 12,5 TNS (FM) odległość > 100 m INX-B+C 25 TNS (FM) odległość > 5 m ograniczniki na szynę DIN: INX-D (FM) (do 63 A) INX-D (FM) (do 63 A) INX-D 10 (do 16 A) ograniczniki na szynę DIN z filtrem: DA-275 DFx (S) (x = 2, 6, 10, 16 A) DA-275 DF 25 dla 25 A DA-275 DFi (x = 1, 6, 10, 16 A) RACK-PROTECTOR wielokrotne gniazda do szafy 19" CZ-275 A, DA-275 CZS do montażu w gniazdach dla zabezpieczenia urządzeń gniazda z ogranicznikiem przepięć (ABB) XX-overdrive adaptery do gniazd odległość < 5 m przed ogranicznikiem przepięć należy zainstalować RTO-xx (xx znamionowy prąd 16, 35 lub 63 A) w zależności od typu sieci 1-faz TN-C 1 RTO-xx 1-faz TN-S 2 RTO-xx 3-faz TN-C 3 RTO-xx 3-faz TN-S 4 RTO-xx 20

23 Katalog - Ograniczniki przepięć Zastosowanie SPD SALTEK w sieciach zasilających NN Typ obiektu typ sieci główna rozdzielnica (w budynku) podrozdzielnia (w tym samym budynku) urządzenie końcowe Budynki wyposażone w ESE (aktywną ochronę odgromową) Urządzenia z zasilaniem 1-fazowym 3-faz. TN-C 3x INX-B 50 (FM) odległość > 10 m INX-C 40TNS (FM) odległość > 50 m INX-B+C 12,5 TNC (FM) odległość > 100 m INX-B+C 25 TNC (FM) 3x INX-B 50 (FM) odległość < 10 m INX-C 40 TNC (FM) z podłączeniem do urządzenia 3x INX-B 50 (FM) + INX-C 40 TNC (FM) odległość > 10 m INX-C 40 TNC (FM) odległość > 50 m INX-B+C 12,5 TNC (FM) odległość > 100 m INX-B+C 25 TNC (FM) 3-faz. TN-S 4x INX-B 50 (FM) odległość > 10 m INX-C 40 TNS (FM) odległość > 50 m INX-B+C 12,5 TNS (FM) odległość > 100 m INX-B+C 25 TNS (FM) 4x INX-B 50 (FM) odległość < 10 m INX-C 40 TNS (FM) 3-faz. TN-C-S 1-faz. TN-C z podłączeniem do urządzenia 4x INX-B 50 (FM) + INX-C 40 TNS (FM) 3x INX-B 50 (FM) 3x INX-B 50 (FM) z podłączeniem do urządzenia 3x INX-B 50 (FM) + INX-C 40 TNS (FM) INX-B 50 (FM) z podłączeniem do urządzenia INX-B 50 (FM) + INX-C 40 (FM) odległość > 10 m INX-C 40 TNS (FM) odległość > 50 m INX-B+C 12,5 TNS (FM) odległość > 100 m INX-B+C 25 TNS (FM) odległość > 10 m INX-C 40 TNS (FM) odległość > 50 m INX-B+C 12,5 TNS (FM) odległość > 100 m INX-B+C 25 TNS (FM) odległość < 10 m INX-C 40 TNS (FM) odległość > 10 m INX-C 40 TNS (FM) odległość > 50 m INX-B+C 12,5 TNS (FM) odległość > 100 m INX-B+C 25 TNS (FM) odległość < 10 m INX-C 40 (FM) odległość > 10 m INX-C 40 (FM) odległość > 50 m INX-B+C 12,5 (FM) odległość > 100 m INX-B+C 25 (FM) odległość > 5 m ograniczniki na szynę DIN: INX-D (FM) (do 63 A) INX-D (FM) (do 63 A) INX-D 10 (do 16 A) ograniczniki na szynę DIN z filtrem: DA-275 DFx (S) (x = 2, 6, 10, 16 A) DA-275 DF 25 dla 25 A DA-275 DFi (x = 1, 6, 10, 16 A) RACK-PROTECTOR wielokrotne gniazda do szafy 19" CZ-275 A, DA-275 CZS do montażu w gniazdach dla zabezpieczenia urządzeń gniazda z ogranicznikiem przepięć (ABB) XX-overdrive adaptery do gniazd odległość < 5 m przed ogranicznikiem przepięć należy zainstalować RTO-xx (xx znamionowy prąd 16, 35 lub 63 A) w zależności od typu sieci Systemy zasilania NN do V 1-faz. TN-S 2 INX-B 50 (FM) z podłączeniem do urządzenia 2 INX-B 50 (FM) + 1 INX-C 40 TN (FM) odległość < 10 m 1 INX-C 40 TN (FM) odległość > 10 m 1 INX-C 40 TN (FM) odległość > 50 m 1 INX-B+C 12,5 TN (FM) odległość > 100 m INX-B+C 25 TN (FM) 1-faz TN-C 1 RTO-xx 1-faz TN-S 2 RTO-xx 3-faz TN-C 3 RTO-xx 3-faz TN-S 4 RTO-xx 1-faz. TN-C-S rozdział w tablicach mieszkaniowych INX-B 50 (FM) z podłączeniem do urządzenia INX-B 50 (FM) + INX-C 40 (FM) odległość < 10 m 1 INX-C 40 TN (FM) odległość > 10 m 1 INX-C 40 TN (FM) odległość > 50 m 1 INX-B+C 12,5 TN (FM) odległość > 100 m INX-B+C 25 TN (FM) 21

24 INX-B 50 (FM) SPD typ 1 - ogranicznik prądu piorunowego wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania Przeznaczony do instalacji w sieciach NN, na granicy stref LPZ 0 i LPZ 1 do ochronny przed skutkami przepięć przy bezpośrednich i bliskich uderzeniach pioruna znajduje szerokie zastosowanie w przemyśle ciężkim i chemicznym, elektrowniach, itp. INX-B 50 FM jest skoordynowany z typem 2 (INX-C 40) bez konieczności stosowania dławików zdalna sygnalizacja zadziałania Systemy zasilania NN do V Parametry / Typ INX-b 50 INX-b 50 FM 230 V AC 230 V AC 255 V AC 255 V AC Największy prąd obciążenia dla połączenia "V" I L 125 A 125 A Prąd udarowy (10/350 µs) I imp 50 ka 50 ka Znamionowy prąd wyładowczy (8/20 µs) 50 ka 50 ka Napięciowy poziom ochrony 2,5 kv 2,5 kv Zdolność do samodzielnego wyłączania prądów następczych I fi 50 ka 50 ka Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 315 A gl/gg 315 A gl/gg Maksymalne zabezpieczenie nadprądowe dla połączenia "V" 125 A gl/gg 125 A gl/gg Czas zadziałania t a 100 ns 100 ns (drut) 2,5 / 50 mm 2 2,5 / 50 mm 2 (linka) 2,5 / 35 mm 2 2,5 / 35 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja nie bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250V/0,5A AC,250V/0,1A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C C -40 C C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1 11: , T1 Numer katalogowy Moduł wymienny INX-b50 V/0 INX-b50 VS/0 Numer katalogowy

25 Katalog - Ograniczniki przepięć FLP-25-T1-V(S)/3 SPD typ 1 - ogranicznik prądu piorunowego wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania Trójpolowy wysokiej wydajności ogranicznik prądów piorunowych do instalacji w sieciach nn na granicy stref LPZ 0 - LPZ 1 lub wyższych do ochrony przed skutkami przepięć przy bezpośrednich i pośrednich uderzeniach pioruna ma szerokie zastosowanie w budynkach mieszkalnych, administracyjnych i obiektach przemysłowych, może być stosowany w podrozdzielniach rozległych obiektów opcjonalnie zdalna sygnalizacja L1 L2 L3 PE Systemy zasilania NN do V Parametry / Typ FLP-25-T1-V/3 FLP-25-T1-VS/3 230 V AC 230 V AC 260 V AC 260 V AC Największy prąd obciążenia dla połączenia "V" I L 125 A 125 A Prąd udarowy (10/350 µs) I imp 25 ka 25 ka Napięciowy poziom ochrony 1,5 kv 1,5 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 250 A gl/gg 250 A gl/gg Maksymalne zabezpieczenie nadprądowe dla połączenia "V" 125 A gl/gg 125 A gl/gg (drut) 2,5 / 50 mm 2 2,5 / 50 mm 2 (linka) 2,5 / 35 mm 2 2,5 / 35 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja nie bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1 11: , T1 Numer katalogowy Moduł wymienny FLP-25-T1-V/0 FLP-25-T1-V/0 Numer katalogowy

26 FLP-25-T1-V(S)/4 SPD typ 1 - ogranicznik prądu piorunowego wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania czteropolowy wysokiej wydajności ogranicznik prądów piorunowych do instalacji w sieciach nn na granicy stref LPZ 0 - LPZ 1 lub wyższych do ochrony przed skutkami przepięć przy bezpośrednich i pośrednich uderzeniach pioruna ma szerokie zastosowanie w budynkach mieszkalnych, administracyjnych i obiektach przemysłowych. Może być stosowany w podrozdzielniach rozległych obiektów opcjonalnie zdalna sygnalizacja Systemy zasilania NN do V L1 L2 L3 N PE Parametry / Typ FLP-25-T1-V/4 FLP-25-T1-VS/4 230 V AC 230 V AC 260 V AC 260 V AC Największy prąd obciążenia dla połączenia "V" I L 125 A 125 A Prąd udarowy (10/350 µs) I imp 25 ka 25 ka Napięciowy poziom ochrony 1,5 kv 1,5 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 250 A gl/gg 250 A gl/gg Maksymalne zabezpieczenie nadprądowe dla połączenia "V" 125 A gl/gg 125 A gl/gg Czas zadziałania t a 100 ns 100 ns (drut) 2,5 / 50 mm 2 2,5 / 50 mm 2 (linka) 2,5 / 35 mm 2 2,5 / 35 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1 11: , T1 Numer katalogowy Moduł wymienny FLP-25-T1-V/0 FLP-25-T1-V/0 Numer katalogowy

27 Katalog - Ograniczniki przepięć FLP-25-T1-V(S)/3+1 SPD typ 1 - ogranicznik prądu piorunowego wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania połączenie trzypolowego, bardzo wytrzymałego ogranicznika prądów piorunowych i wysoko wydajnego iskiernika w układzie 3+1 do instalacji w sieciach nn, na granicy stref LPZ 0 - LPZ 1 i wyższych do ochrony przed skutkami przepięć przy bezpośrednich i pośrednich uderzeniach pioruna ma szerokie zastosowanie w budynkach mieszkalnych, administracyjnych i obiektach przemysłowych, może być stosowany w podrozdzielniach rozległych obiektów opcjonalnie zdalna sygnalizacja L1 L2 L3 N PE Systemy zasilania NN do V Parametry / Typ FLP-25-T1-V/3+1 FLP-25-T1-VS/ V AC 230 V AC Najwyższe napięcie trwałej pracy L-N U c 260 V AC 260 V AC Najwyższe napięcie trwałej pracy N-PE U c 255 V AC 255 V AC Największy prąd obciążenia dla połączenia "V" I L 125 A 125 A Prąd udarowy (10/350 µs) L-N I imp 25 ka 25 ka Prąd udarowy (10/350 µs) N-PE I imp 100 ka 100 ka Napięciowy poziom ochrony L-N 1,5 kv 1,5 kv Napięciowy poziom ochrony N-PE 1,5 kv 1,5 kv Napięciowy poziom ochrony L-PE 2,2 kv 2,2 kv Zdolność do samodzielnego wyłączania prądów następczych N-PE I fi 0,1 ka 0,1 ka Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 250 A gl/gg 250 A gl/gg Maksymalne zabezpieczenie nadprądowe dla połączenia "V" 125 A gl/gg 125 A gl/gg Czas zadziałania L-N t a 100 ns 100 ns Czas zadziałania N-PE t a 100 ns 100 ns (drut) 2,5 / 50 mm 2 2,5 / 50 mm 2 (linka) 2,5 / 35 mm 2 2,5 / 35 mm 2 Sygnalizacja zadziałania L-N czerwone pole czerwone pole Sygnalizacja zadziałania N-PE nie nie Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1 11: , T1 Numer katalogowy Moduł wymienny FLP-25-T1-V/0 FLP-100-T1-V/0 FLP-25-T1-V/0 FLP-100-T1-V/0 Numer katalogowy

28 INX-A...N FM SPD typ 1 - ogranicznik prądu piorunowego, iskiernik dla N-PE N-PE moduły, wymienne moduły Przeznaczony do instalacji w sieciach NN, na granicy stref LPZ 0 i LPZ 1 do ochrony przed skutkami przepięć przy bezpośrednich i pośrednich uderzeniach pioruna, przy podłączeniu ogranicznika w układ 1+1 opcjonalnie zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-A100N FM INX-A50N FM 255 V AC 255 V AC Największy prąd obciążenia dla połączenia "V" I L 125 A 125 A Prąd udarowy (10/350 µs) I imp 50 ka 100 ka Znamionowy prąd wyładowczy (8/20 µs) 50 ka 100 ka Maksymalny prąd wyładowczy (8/20 µs) I max 100 ka 100 ka Napięciowy poziom ochrony 1,5 kv 1,5 kv Zdolność do samodzielnego wyłączania prądów następczych I fi 0,1 ka 0,1 ka Czas zadziałania t a 100 ns 100 ns (drut) 2,5 / 50 mm 2 2,5 / 50 mm 2 (linka) 2,5 / 35 mm 2 2,5 / 35 mm 2 Sygnalizacja zadziałania zdalna sygnalizacja wskazująca obecność modułu NPE zdalna sygnalizacja wskazująca obecność modułu NPE Zdalna sygnalizacja bezpotencjałowy zestyk przełączny bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1 11: , T1 Numer katalogowy Moduł wymienny INX-A100N V/0 INX-A50N V/0 Numer katalogowy

29 Katalog - Ograniczniki przepięć INX-B+C 25 (FM) SPD typ 1 i 2 - ogranicznik prądu piorunowego i przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania bardzo wytrzymały ogranicznik prądów piorunowych do instalacji w sieciach NN, na granicy stref LPZ 0 - LPZ 1 i wyższych do ochrony przed skutkami przepięć przy bezpośrednich i pośrednich uderzeniach pioruna ma szerokie zastosowanie w budynkach mieszkalnych, administracyjnych i obiektach przemysłowych, może być stosowany w podrozdzielniach rozległych obiektów zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-b+C 25 INX-b+C 25 FM 230 V AC 230 V AC 260 V AC 260 V AC Największy prąd obciążenia dla połączenia "V" I L 125 A 125 A Prąd udarowy (10/350 µs) I imp 25 ka 25 ka Znamionowy prąd wyładowczy (8/20 µs) 30 ka 30 ka Maksymalny prąd wyładowczy (8/20 µs) I max 60 ka 60 ka Napięciowy poziom ochrony 1,5 kv 1,5 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 250 A gl/gg 250 A gl/gg Maksymalne zabezpieczenie nadprądowe dla połączenia "V" 125 A gl/gg 125 A gl/gg Czas zadziałania t a 100 ns 100 ns (drut) 2,5 / 50 mm 2 2,5 / 50 mm 2 (linka) 2,5 / 35 mm 2 2,5 / 35 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1,T2 11: , T1,T2 Numer katalogowy Moduł wymienny INX-b+C 25 V/0 INX-b+C 25 V/0 Numer katalogowy

30 INX-B+C 25 TT1+1 (FM) SPD typ 1 i 2 - ogranicznik prądu piorunowego i przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania bardzo wytrzymały ogranicznik prądów piorunowych do instalacji w sieciach NN, na granicy stref LPZ 0 - LPZ 1 i wyższych do ochrony przed skutkami przepięć przy bezpośrednich i pośrednich uderzeniach pioruna ma szerokie zastosowanie w budynkach mieszkalnych, administracyjnych i obiektach przemysłowych, może być stosowany w podrozdzielniach rozległych obiektów zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-b+C 25 TT1+1 INX-b+C 25 TT1+1 FM 230 V AC 230 V AC Najwyższe napięcie trwałej pracy L-N U c 260 V AC 260 V AC Najwyższe napięcie trwałej pracy N-PE U c 255 V AC 255 V AC Największy prąd obciążenia dla połączenia "V" I L 125 A 125 A Prąd udarowy (10/350 µs) L-N I imp 25 ka 25 ka Prąd udarowy (10/350 µs) N-PE I imp 50 ka 50 ka Znamionowy prąd wyładowczy (8/20 µs) L-N 30 ka 30 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 50 ka 50 ka Maksymalny prąd wyładowczy (8/20 µs) L-N I max 60 ka 60 ka Maksymalny prąd wyładowczy (8/20 µs) N-PE I max 100 ka 100 ka Napięciowy poziom ochrony L-N 1,5 kv 1,5 kv Napięciowy poziom ochrony N-PE 1,5 kv 1,5 kv Napięciowy poziom ochrony L-PE 2,2 kv 2,2 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 250 A gl/gg 250 A gl/gg Maksymalne zabezpieczenie nadprądowe dla połączenia "V" 125 A gl/gg 125 A gl/gg Czas zadziałania L-N t a 100 ns 100 ns Czas zadziałania N-PE t a 100 ns 100 ns (drut) 2,5 / 50 mm 2 2,5 / 50 mm 2 (linka) 2,5 / 35 mm 2 2,5 / 35 mm 2 Sygnalizacja zadziałania L-N czerwone pole czerwone pole Sygnalizacja zadziałania N-PE nie nie Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1,T2 11: , T1,T2 Numer katalogowy Moduł wymienny INX-b+C 25 V/0 INX-A50N V/0 INX-b+C 25 V/0 INX-A50N V/0 Numer katalogowy

31 Katalog - Ograniczniki przepięć INX-B+C 25 TN (FM) SPD typ 1 i 2 - ogranicznik prądu piorunowego i przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania bardzo wytrzymały ogranicznik prądów piorunowych do instalacji w sieciach NN, na granicy stref LPZ 0 - LPZ 1 i wyższych do ochrony przed skutkami przepięć przy bezpośrednich i pośrednich uderzeniach pioruna ma szerokie zastosowanie w budynkach zasilanych z jednofazowej sieci TN, może być stosowany w podrozdzielniach rozległych obiektów zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-b+C 25 TN INX-b+C 25 TN FM 230 V AC 230 V AC 260 V AC 260 V AC Największy prąd obciążenia dla połączenia "V" I L 125 A 125 A Prąd udarowy (10/350 µs) I imp 25 ka 25 ka Znamionowy prąd wyładowczy (8/20 µs) 30 ka 30 ka Maksymalny prąd wyładowczy (8/20 µs) I max 60 ka 60 ka Napięciowy poziom ochrony 1,5 kv 1,5 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 250 A gl/gg 250 A gl/gg Maksymalne zabezpieczenie nadprądowe dla połączenia "V" 125 A gl/gg 125 A gl/gg Czas zadziałania t a 100 ns 100 ns (drut) 2,5 / 50 mm 2 2,5 / 50 mm 2 (linka) 2,5 / 35 mm 2 2,5 / 35 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1,T2 11: , T1,T2 Numer katalogowy Moduł wymienny INX-b+C 25 V/0 INX-b+C 25 V/0 Numer katalogowy

32 INX-B+C 25 TNC (FM) SPD typ 1 i 2 - ogranicznik prądu piorunowego i przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania trójpolowy, bardzo wytrzymały ogranicznik prądów piorunowych do instalacji w sieciach NN, na granicy stref LPZ 0 - LPZ 1 i wyższych do ochrony przed skutkami przepięć przy bezpośrednich i pośrednich uderzeniach pioruna ma szerokie zastosowanie w budynkach mieszkalnych, administracyjnych i obiektach przemysłowych, może być stosowany w podrozdzielniach rozległych obiektów zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-b+C 25 TNC INX-b+C 25 TNC FM 230 V AC 230 V AC 260 V AC 260 V AC Największy prąd obciążenia dla połączenia "V" I L 125 A 125 A Prąd udarowy (10/350 µs) I imp 25 ka 25 ka Znamionowy prąd wyładowczy (8/20 µs) 30 ka 30 ka Maksymalny prąd wyładowczy (8/20 µs) I max 60 ka 60 ka Napięciowy poziom ochrony 1,5 kv 1,5 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 250 A gl/gg 250 A gl/gg Maksymalne zabezpieczenie nadprądowe dla połączenia "V" 125 A gl/gg 125 A gl/gg Czas zadziałania t a 100 ns 100 ns (drut) 2,5 / 50 mm 2 2,5 / 50 mm 2 (linka) 2,5 / 35 mm 2 2,5 / 35 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1,T2 11: , T1,T2 Numer katalogowy Moduł wymienny INX-b+C 25 V/0 INX-b+C 25 V/0 Numer katalogowy

33 Katalog - Ograniczniki przepięć INX-B+C 25 TNS (FM) SPD typ 1 i 2 - ogranicznik prądu piorunowego i przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania czteropolowy, bardzo wytrzymały ogranicznik prądów piorunowych do instalacji w sieciach NN, na granicy stref LPZ 0 - LPZ 1 i wyższych do ochrony przed skutkami przepięć przy bezpośrednich i pośrednich uderzeniach pioruna ma szerokie zastosowanie w budynkach mieszkalnych, administracyjnych i obiektach przemysłowych, może być stosowany w podrozdzielniach rozległych obiektów zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-b+C 25 TNS INX-b+C 25 TNS FM 230 V AC 230 V AC 260 V AC 260 V AC Największy prąd obciążenia dla połączenia "V" I L 125 A 125 A Prąd udarowy (10/350 µs) I imp 25 ka 25 ka Znamionowy prąd wyładowczy (8/20 µs) 30 ka 30 ka Maksymalny prąd wyładowczy (8/20 µs) I max 60 ka 60 ka Napięciowy poziom ochrony 1,5 kv 1,5 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 250 A gl/gg 250 A gl/gg Maksymalne zabezpieczenie nadprądowe dla połączenia "V" 125 A gl/gg 125 A gl/gg Czas zadziałania t a 100 ns 100 ns (drut) 2,5 / 50 mm 2 2,5 / 50 mm 2 (linka) 2,5 / 35 mm 2 2,5 / 35 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1,T2 11: , T1,T2 Numer katalogowy Moduł wymienny INX-b+C 25 V/0 INX-b+C 25 V/0 Numer katalogowy

34 INX-B+C 25 TT (FM) SPD typ 1 i 2 - ogranicznik prądu piorunowego i przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania czteropolowy, bardzo wytrzymały ogranicznik prądów piorunowych do instalacji w sieciach NN, na granicy stref LPZ 0 - LPZ 1 i wyższych do ochrony przed skutkami przepięć przy bezpośrednich i pośrednich uderzeniach pioruna ma szerokie zastosowanie w budynkach mieszkalnych, administracyjnych i obiektach przemysłowych, może być stosowany w podrozdzielniach rozległych obiektów zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-b+C 25 TT INX-b+C 25 TT FM 230 V AC 230 V AC Najwyższe napięcie trwałej pracy L-N U c 260 V AC 260 V AC Najwyższe napięcie trwałej pracy N-PE U c 255 V AC 255 V AC Największy prąd obciążenia dla połączenia "V" I L 125 A 125 A Prąd udarowy (10/350 µs) L-N I imp 25 ka 25 ka Prąd udarowy (10/350 µs) N-PE I imp 100 ka 100 ka Znamionowy prąd wyładowczy (8/20 µs) L-N 30 ka 30 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 100 ka 100 ka Maksymalny prąd wyładowczy (8/20 µs) L-N I max 60 ka 60 ka Maksymalny prąd wyładowczy (8/20 µs) N-PE I max 100 ka 100 ka Napięciowy poziom ochrony L-N 1,5 kv 1,5 kv Napięciowy poziom ochrony N-PE 1,5 kv 1,5 kv Napięciowy poziom ochrony L-PE 2,2 kv 2,2 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 250 A gl/gg 250 A gl/gg Maksymalne zabezpieczenie nadprądowe dla połączenia "V" 125 A gl/gg 125 A gl/gg Czas zadziałania L-N t a 100 ns 100 ns Czas zadziałania N-PE t a 100 ns 100 ns (drut) 2,5 / 50 mm 2 2,5 / 50 mm 2 (linka) 2,5 / 35 mm 2 2,5 / 35 mm 2 Sygnalizacja zadziałania L-N czerwone pole czerwone pole Sygnalizacja zadziałania N-PE nie nie Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1,T2 11: , T1,T2 Numer katalogowy Moduł wymienny INX-b+C 25 V/0 INX-A100N V/0 INX-b+C 25 V/0 INX-A100N V/0 Numer katalogowy

35 Katalog - Ograniczniki przepięć INX-B+C 12,5 (FM) SPD typ 1 i 2 - ogranicznik prądu piorunowego i przepięć wymienne moduły, optyczna sygnalizacja zadziałania warystorowy ogranicznik przepięć przeznaczony do instalacji nn, do budynków w III i IV klasie ryzyka wg. PN-EN 62305, na granicy stref LPZ 0 - LPZ 1 i wyższych służy ochronie przed skutkami części prądów piorunowych, przepięć indukowanych przy uderzeniu pioruna i przepięć łączeniowych zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-b+C 12,5 INX-b+C 12,5 FM 230 V AC 230 V AC 275 V AC / 350 V DC 275 V AC / 350 V DC Prąd udarowy (10/350 µs) I imp 12,5 ka 12,5 ka Znamionowy prąd wyładowczy (8/20 µs) 30 ka 30 ka Maksymalny prąd wyładowczy (8/20 µs) I max 60 ka 60 ka Napięciowy poziom ochrony prz 5 ka 0,9 kv 0,9 kv Napięciowy poziom ochrony 1,2 kv 1,2 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 160 A gl/gg 160 A gl/gg Czas zadziałania t a 25 ns 25 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1,T2 11: , T1,T2 Numer katalogowy Moduł wymienny INX-b+C 12,5 V/0 INX-b+C 12,5 V/0 Numer katalogowy

36 INX-B+C 12,5 TT1+1 (FM) SPD typ 1 i 2 - ogranicznik prądu piorunowego i przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania połączenie warystorowego ogranicznika przepięć i modułu iskiernikowego w układ 1+1, przeznaczony do instalacji nn, do budynków w III i IV klasie ryzyka wg. PN-EN 62305, na granicy stref LPZ 0 - LPZ 1 i wyższych służy ochronie przed skutkami części prądów piorunowych, przepięć indukowanych przy uderzeniu pioruna i przepięć łączeniowych zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-b+C 12,5 TT1+1 INX-b+C 12,5 TT1+1 FM 230 V AC 230 V AC Najwyższe napięcie trwałej pracy L-N U c 275 V AC 275 V AC Najwyższe napięcie trwałej pracy N-PE U c 255 V AC 255 V AC Prąd udarowy (10/350 µs) L-N I imp 12,5 ka 12,5 ka Prąd udarowy (10/350 µs) N-PE I imp 25 ka 25 ka Znamionowy prąd wyładowczy (8/20 µs) L-N 30 ka 30 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 30 ka 30 ka Maksymalny prąd wyładowczy (8/20 µs) L-N I max 60 ka 60 ka Maksymalny prąd wyładowczy (8/20 µs) N-PE I max 60 ka 60 ka Napięciowy poziom ochrony prz 5 ka L-N 0,9 kv 0,9 kv Napięciowy poziom ochrony L-N 1,2 kv 1,2 kv Napięciowy poziom ochrony N-PE 1,5 kv 1,5 kv Napięciowy poziom ochrony L-PE 1,5 kv 1,5 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 160 A gl/gg 160 A gl/gg Czas zadziałania L-N t a 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania L-N czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1,T2 11: , T1,T2 Numer katalogowy Moduł wymienny INX-b+C 12,5 V/0 INX-b+C 12,5 NPE V/0 INX-b+C 12,5 V/0 INX-b+C 12,5 NPE V/0 Numer katalogowy

37 Katalog - Ograniczniki przepięć INX-B+C 12,5 TN (FM) SPD typ 1 i 2 - ogranicznik prądu piorunowego i przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania dwu-polowy warystorowy ogranicznik prądów piorunowych do instalacji w sieciach nn dla budynków III i IV klasie ryzyka zgodnie z normą PN EN 62305, na granicy stref LPZ 0 - LPZ 1 lub wyższych do ochrony przed skutkami przepięć indukowanych przy uderzeniu pioruna i przed przepięciami łączeniowymi zdalna sygnalizacja L N Systemy zasilania NN do V PE Parametry / Typ INX-b+C 12,5 TN INX-b+C 12,5 TN FM 230 V AC 230 V AC 275 V AC / 350 V DC 275 V AC / 350 V DC Prąd udarowy (10/350 µs) I imp 12,5 ka 12,5 ka Znamionowy prąd wyładowczy (8/20 µs) 30 ka 30 ka Maksymalny prąd wyładowczy (8/20 µs) I max 60 ka 60 ka Napięciowy poziom ochrony prz 5 ka 0,9 kv 0,9 kv Napięciowy poziom ochrony 1,2 kv 1,2 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 160 A gl/gg 160 A gl/gg Czas zadziałania t a 25 ns 25 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1,T2 11: , T1,T2 Numer katalogowy Moduł wymienny INX-b+C 12,5 V/0 INX-b+C 12,5 V/0 Numer katalogowy

38 INX-B+C 12,5 TNC (FM) SPD typ 1 i 2 - ogranicznik prądu piorunowego i przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania trójpolowy warystorowy ogranicznik przepięć, przeznaczony do instalacji nn, do budynków w III i IV klasie ryzyka wg. PN-EN 62305, na granicy stref LPZ 0 - LPZ 1 i wyższych służy ochronie przed skutkami części prądów piorunowych, przepięć indukowanych przy uderzeniu pioruna i przepięć łączeniowych zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-b+C 12,5 TNC INX-b+C 12,5 TNC FM 230 V AC 230 V AC 275 V AC / 350 V DC 275 V AC / 350 V DC Prąd udarowy (10/350 µs) I imp 12,5 ka 12,5 ka Znamionowy prąd wyładowczy (8/20 µs) 30 ka 30 ka Maksymalny prąd wyładowczy (8/20 µs) I max 60 ka 60 ka Napięciowy poziom ochrony prz 5 ka 0,9 kv 0,9 kv Napięciowy poziom ochrony 1,2 kv 1,2 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 160 A gl/gg 160 A gl/gg Czas zadziałania t a 25 ns 25 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1,T2 11: , T1,T2 Numer katalogowy Moduł wymienny INX-b+C 12,5 V/0 INX-b+C 12,5 V/0 Numer katalogowy

39 Katalog - Ograniczniki przepięć INX-B+C 12,5 TNS (FM) SPD typ 1 i 2 - ogranicznik prądu piorunowego i przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania czteropolowy warystorowy ogranicznik przepięć, przeznaczony do instalacji nn, do budynków w III i IV klasie ryzyka wg. PN-EN 62305, na granicy stref LPZ 0 - LPZ 1 i wyższych służy ochronie przed skutkami części prądów piorunowych, przepięć indukowanych przy uderzeniu pioruna i przepięć łączeniowych zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-b+C 12,5 TNS INX-b+C 12,5 TNS FM 230 V AC 230 V AC 275 V AC / 350 V DC 275 V AC / 350 V DC Prąd udarowy (10/350 µs) I imp 12,5 ka 12,5 ka Znamionowy prąd wyładowczy (8/20 µs) 30 ka 30 ka Maksymalny prąd wyładowczy (8/20 µs) I max 60 ka 60 ka Napięciowy poziom ochrony prz 5 ka 0,9 kv 0,9 kv Napięciowy poziom ochrony 1,2 kv 1,2 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 160 A gl/gg 160 A gl/gg Czas zadziałania t a 25 ns 25 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1,T2 11: , T1,T2 Numer katalogowy Moduł wymienny INX-b+C 12,5 V/0 INX-b+C 12,5 V/0 Numer katalogowy

40 INX-B+C 12,5 TT (FM) SPD typ 1 i 2 - ogranicznik prądu piorunowego i przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania połączenie warystorowego ogranicznika przepięć i modułu iskiernikowego w układ 3+1, przeznaczony do instalacji nn, do budynków w III i IV klasie ryzyka wg. PN-EN 62305, na granicy stref LPZ 0 - LPZ 1 i wyższych służy ochronie przed skutkami części prądów piorunowych, przepięć indukowanych przy uderzeniu pioruna i przepięć łączeniowych zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-b+C 12,5 TT INX-b+C 12,5 TT FM 230 V AC 230 V AC Najwyższe napięcie trwałej pracy L-N U c 275 V AC 275 V AC Najwyższe napięcie trwałej pracy N-PE U c 255 V AC 255 V AC Prąd udarowy (10/350 µs) L-N I imp 12,5 ka 12,5 ka Prąd udarowy (10/350 µs) N-PE I imp 50 ka 50 ka Znamionowy prąd wyładowczy (8/20 µs) L-N 30 ka 30 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 50 ka 50 ka Maksymalny prąd wyładowczy (8/20 µs) L-N I max 60 ka 60 ka Maksymalny prąd wyładowczy (8/20 µs) N-PE I max 100 ka 100 ka Napięciowy poziom ochrony prz 5 ka L-N 0,9 kv 0,9 kv Napięciowy poziom ochrony L-N 1,2 kv 1,2 kv Napięciowy poziom ochrony N-PE 1,5 kv 1,5 kv Napięciowy poziom ochrony L-PE 1,5 kv 1,5 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 160 A gl/gg 160 A gl/gg Czas zadziałania L-N t a 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania L-N czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T1,T2 11: , T1,T2 Numer katalogowy Moduł wymienny INX-b+C 12,5 V/0 INX-b+C 12,5 V/0 Numer katalogowy

41 Katalog - Ograniczniki przepięć INX-.../FLP-... Wymienne moduły dla ograniczników prądów piorunowych typu 1, typu 2 i typu 1+2 SPD SALTEK posiadają wymienne moduły możliwość łatwego wysunięcia moduły z jego podstawy w celu zbadania izolacji bez konieczności odłączania urządzenia z obwodu nowe moduły umożliwiają prostą orientacje góra-dół w SPD, zgodnie z przychodzącymi kablami a także służą do szybkiej i łatwej wymiany w przypadku zadziałania wymienne moduły (oznaczone xxx V/0 ) są identyczne do tych używanych w oryginalnym produkcie poziom występującego napięcia nie może być mieszane ze względu na identyczność klucza napięciowego na module i odpowiadającej podstawie 45 48,3 18 Systemy zasilania NN do V INX-B+C 12,5 V/0 INX-B+C 12,5 NPE V/0 INX-B+C 12,5 V/0 INX-B+C 25 V/0 FLP-25-T1-V/0 INX-B+C 12,5 NPE V/0 INX-A50N V/0 INX-A100N V/0 FLP-100-T1-V/ , INX-B+C 25 V/0 FLP-25-T1-V/0 INX-A50N V/0 INX-A100N V/0 FLP-100-T1-V/0 INX-B 50 V/0 INX-B 50 FM V/0 Typ Numer katalogowy INX-B+C 12,5 V/ INX-B+C 25 V/ INX-B+C 12,5 NPE V/ Typ Numer katalogowy INX-A50N V/ FLP-100-T1-V/ INX-A100N V/ Typ Numer katalogowy INX-B 50 V/ INX-B 50 VS/ FLP-25-T1-V/

42 INX-C 40/... SPD typ 2 - ogranicznik przepięć wymienne moduły, optyczna sygnalizacja zadziałania warystorowy ogranicznik przepięć przeznaczony do instalacji nn, do podrozdzielni służy ochronie instalacji i urządzeń przed skutkami przepięć indukowanych przy uderzeniu pioruna i przepięć łączeniowych wersja INX-C 40/600 jest przeznaczona do ochrony elektrowni wiatrowych i inwerterów Systemy zasilania NN do V Parametry / Typ INX-C 40/075 INX-C 40/150 INX-C 40 INX-C 40/385 INX-C 40/440 INX-C 40/ V AC 120 V AC 230 V AC 400 V AC Maksymalne napięcie pracy warystora 75 V AC / 100 V DC 150 V AC / 200 V DC 275 V AC / 350 V DC 385 V AC / 500 V DC 440 V AC / 585 V DC Znamionowy prąd wyładowczy (8/20 µs) 15 ka 15 ka 20 ka 20 ka 20 ka 15 ka Maksymalny prąd wyładowczy (8/20 µs) I max 40 ka 40 ka 40 ka 40 ka 40 ka 40 ka Napięciowy poziom ochrony prz 5 ka 0,3 kv 0,45 kv 0,9 kv 1,3 kv 1,5 kv 2,7 kv Napięciowy poziom ochrony 0,4 kv 0,7 kv 1,35 kv 1,8 kv 1,9 kv 3,2 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka 50 ka 50 ka 25 ka 25 ka 880 V AC 600 V AC Maksymalne zabezpieczenie nadprądowe 160 A gl/gg 160 A gl/gg 160 A gl/gg 160 A gl/gg 125 A gl/gg 100 A gl/gg Czas zadziałania t a 25 ns 25 ns 25 ns 25 ns 25 ns 25 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole czerwone pole czerwone pole czerwone pole czerwone pole Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Numer katalogowy Moduł wymienny INX-C 40/075 V/0 INX-C 40/150 V/0 INX-C 40 V/0 INX-C 40/385 V/0 INX-C 40/440 V/0 INX-C 40/600 V/0 Numer katalogowy

43 Katalog - Ograniczniki przepięć INX-C 40/... FM SPD typ 2 - ogranicznik przepięć wymienne moduły, optyczna sygnalizacja zadziałania warystorowy ogranicznik przepięć przeznaczony do instalacji nn, do podrozdzielni służy ochronie instalacji i urządzeń przed skutkami przepięć indukowanych przy uderzeniu pioruna i przepięć łączeniowych wersja INX-C 40/600 jest przeznaczona do ochrony elektrowni wiatrowych i inwerterów zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-C 40/075 FM INX-C 40/150 FM INX-C 40 FM INX-C 40/385 FM INX-C 40/440 FM 60 V AC 120 V AC 230 V AC 400 V AC Maksymalne napięcie pracy warystora 75 V AC / 100 V DC 150 V AC / 200 V DC 275 V AC / 350 V DC 385 V AC / 500 V DC 440 V AC / 585 V DC INX-C 40/600 FM Znamionowy prąd wyładowczy (8/20 µs) 15 ka 15 ka 20 ka 20 ka 20 ka 15 ka Maksymalny prąd wyładowczy (8/20 µs) I max 40 ka 40 ka 40 ka 40 ka 40 ka 40 ka Napięciowy poziom ochrony prz 5 ka 0,3 kv 0,45 kv 0,9 kv 1,3 kv 1,5 kv 2,7 kv Napięciowy poziom ochrony 0,4 kv 0,7 kv 1,35 kv 1,8 kv 1,9 kv 3,2 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka 50 ka 50 ka 25 ka 25 ka 880 V AC 600 V AC Maksymalne zabezpieczenie nadprądowe 160 A gl/gg 160 A gl/gg 160 A gl/gg 160 A gl/gg 125 A gl/gg 100 A gl/gg Czas zadziałania t a 25 ns 25 ns 25 ns 25 ns 25 ns 25 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole czerwone pole czerwone pole czerwone pole czerwone pole Zdalna sygnalizacja Zdalna sygnalizacja (typ styku) bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 1,5 mm 2 1,5 mm 2 1,5 mm 2 1,5 mm 2 1,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Numer katalogowy Moduł wymienny INX-C 40/075 V/0 INX-C 40/150 V/0 INX-C 40 V/0 INX-C 40/385 V/0 INX-C 40/440 V/0 INX-C 40/600 V/0 Numer katalogowy

44 INX-C 40 TT1+1 (FM) SPD typ 2 - ogranicznik przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania połączenie warystorowego ogranicznika przepięć i zamkniętego iskiernika w układ 1+1 przeznaczony do instalacji NN, na granicy stref LPZ 1 i LPZ 2 służy ochronie instalacji i urządzeń przed skutkami przepięć indukowanych przy uderzeniu pioruna i przepięć łączeniowych, przeznaczony do sieci TT, do instalacji w podrozdzielniach, może być instalowany również w sieciach TNS zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-C 40 TT1+1 INX-C 40 TT1+1 FM 230 V AC 230 V AC Najwyższe napięcie trwałej pracy L-N U c 275 V AC 275 V AC Najwyższe napięcie trwałej pracy N-PE U c 255 V AC 255 V AC Znamionowy prąd wyładowczy (8/20 µs) L-N 20 ka 20 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 20 ka 20 ka Maksymalny prąd wyładowczy (8/20 µs) L-N I max 40 ka 40 ka Maksymalny prąd wyładowczy (8/20 µs) N-PE I max 40 ka 40 ka Napięciowy poziom ochrony prz 5 ka L-N 0,9 kv 0,9 kv Napięciowy poziom ochrony L-N 1,35 kv 1,35 kv Napięciowy poziom ochrony N-PE 1,5 kv 1,5 kv Zdolność do samodzielnego wyłączania prądów następczych N-PE I fi 0,1 ka 0,1 ka Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 160 A gl/gg 160 A gl/gg Czas zadziałania L-N t a 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania L-N czerwone pole czerwone pole Sygnalizacja zadziałania N-PE nie nie Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T2 11: , T2 Numer katalogowy Moduł wymienny INX-C 40 V/0 INX-C NPE V/0 INX-C 40 V/0 INX-C NPE V/0 Numer katalogowy

45 Katalog - Ograniczniki przepięć INX-C 40 TN (FM) SPD typ 2 - ogranicznik przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania dwupolowy warystorowy ogranicznik przepięć do instalacji w sieciach nn na granicy stref LPZ 1 - LPZ 2 do ochrony przed skutkami przepięć indukowanych przy uderzeniu pioruna i przed przepięciami łączeniowymi. Stosowany w sieciach TN-S w podrozdzielniach rozległych obiektów opcjonalnie zdalna sygnalizacja L N Systemy zasilania NN do V PE Parametry / Typ INX-C 40 TN INX-C 40 TN FM 230 V AC 230 V AC 275 V AC / 350 V DC 275 V AC / 350 V DC Znamionowy prąd wyładowczy (8/20 µs) 20 ka 20 ka Maksymalny prąd wyładowczy (8/20 µs) I max 40 ka 40 ka Napięciowy poziom ochrony prz 5 ka 0,9 kv 0,9 kv Napięciowy poziom ochrony 1,35 kv 1,35 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 160 A gl/gg 160 A gl/gg Czas zadziałania t a 25 ns 25 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T2 11: , T2 Numer katalogowy Moduł wymienny INX-C 40 V/0 INX-C 40 V/0 Numer katalogowy

46 INX-C 40 TNC (FM) SPD typ 2 - ogranicznik przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania trzypolowy, warystorowy ogranicznik przepięć do instalacji NN, na granicy stref LPZ 1 i LPZ 2 przeznaczony do ochrony instalacji i urządzeń przed skutkami przepięć indukowanych przy uderzeniu pioruna i przepięć łączeniowych, do instalowania w sieciach TN-C, w podrozdzielniach budynku zdalna sygnalizacja zadziałania Systemy zasilania NN do V Parametry / Typ INX-C 40 TNC INX-C 40 TNC FM 230 V AC 230 V AC 275 V AC / 350 V DC 275 V AC / 350 V DC Znamionowy prąd wyładowczy (8/20 µs) 20 ka 20 ka Maksymalny prąd wyładowczy (8/20 µs) I max 40 ka 40 ka Napięciowy poziom ochrony prz 5 ka 0,9 kv 0,9 kv Napięciowy poziom ochrony 1,35 kv 1,35 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 160 A gl/gg 160 A gl/gg Czas zadziałania t a 25 ns 25 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T2 11: , T2 Numer katalogowy Moduł wymienny INX-C 40 V/0 INX-C 40 V/0 Numer katalogowy

47 Katalog - Ograniczniki przepięć INX-C 40 TNS (FM) SPD typ 2 - ogranicznik przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania czteropolowy, warystorowy ogranicznik przepięć do instalacji NN, na granicy stref LPZ 1 i LPZ 2 przeznaczony do ochrony instalacji i urządzeń przed skutkami przepięć indukowanych przy uderzeniu pioruna i przepięć łączeniowych. Do instalowania w sieciach TN-S, w podrozdzielniach budynku zdalna sygnalizacja zadziałania Systemy zasilania NN do V Parametry / Typ INX-C 40 TNS INX-C 40 TNS FM 230 V AC 230 V AC 275 V AC / 350 V DC 275 V AC / 350 V DC Znamionowy prąd wyładowczy (8/20 µs) 20 ka 20 ka Maksymalny prąd wyładowczy (8/20 µs) I max 40 ka 40 ka Napięciowy poziom ochrony prz 5 ka 0,9 kv 0,9 kv Napięciowy poziom ochrony 1,35 kv 1,35 kv Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 160 A gl/gg 160 A gl/gg Czas zadziałania t a 25 ns 25 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T2 11: , T2 Numer katalogowy Moduł wymienny INX-C 40 V/0 INX-C 40 V/0 Numer katalogowy

48 INX-C 40 TT (FM) SPD typ 2 - ogranicznik przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania połączenie warystorowego ogranicznika przepięć i zamkniętego iskiernika w układ 3+1. Przeznaczony do instalacji NN, na granicy stref LPZ 1 i LPZ 2 służy ochronie instalacji i urządzeń przed skutkami przepięć indukowanych przy uderzeniu pioruna i przepięć łączeniowych. Przeznaczony do sieci TT, do instalacji w podrozdzielniach, może być instalowany również w sieciach TNS zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-C 40 TT INX-C 40 TT FM 230 V AC 230 V AC Najwyższe napięcie trwałej pracy L-N U c 275 V AC 275 V AC Najwyższe napięcie trwałej pracy N-PE U c 255 V AC 255 V AC Znamionowy prąd wyładowczy (8/20 µs) L-N 20 ka 20 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 20 ka 20 ka Maksymalny prąd wyładowczy (8/20 µs) L-N I max 40 ka 40 ka Maksymalny prąd wyładowczy (8/20 µs) N-PE I max 40 ka 40 ka Napięciowy poziom ochrony prz 5 ka L-N 0,9 kv 0,9 kv Napięciowy poziom ochrony L-N 1,35 kv 1,35 kv Napięciowy poziom ochrony N-PE 1,5 kv 1,5 kv Zdolność do samodzielnego wyłączania prądów następczych N-PE I fi 0,1 ka 0,1 ka Wytrzymałość zwarciowa I SCCR 50 ka 50 ka Maksymalne zabezpieczenie nadprądowe 160 A gl/gg 160 A gl/gg Czas zadziałania L-N t a 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania L-N czerwone pole czerwone pole Sygnalizacja zadziałania N-PE nie nie Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T2 11: , T2 Numer katalogowy Moduł wymienny INX-C 40 V/0 INX-C NPE V/0 INX-C 40 V/0 INX-C NPE V/0 Numer katalogowy

49 Katalog - Ograniczniki przepięć INX-C 40B/... (FM) SPD typ 2 - ogranicznik przepięć wymienne moduły, optyczna sygnalizacja zadziałania wytrzymały warystor szeregowo połączony z zamkniętym iskiernikiem. Przeznaczony do instalacji NN, do montażu w podrozdzielnicach. Zapewnia ochronę instalacji i urządzeń przed skutkami przepięć indukowanych przy uderzeniu pioruna na obszarach o zwiększonej aktywności burzowej oraz przed skutkami przepięć łączeniowych. może być stosowany do ochrony układów pomiarowych, jako pierwszy stopień ochrony brak prądu upływu zapewniony przez cały okres użytkowania może służyć również do ochrony systemów automatyki i pomiarów zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-C 40b/075 INX-C 40b/075 FM INX-C 40b/130 INX-C 40b/130 FM INX-C 40b INX-C 40b FM 110 V AC 110 V AC 230 V AC 230 V AC 75 V AC / 100 V DC 75 V AC / 100 V DC 135 V AC / 175 V DC 135 V AC / 175 V DC 275 V AC / 350 V DC 275 V AC / 350 V DC Znamionowy prąd wyładowczy (8/20 µs) 15 ka 15 ka 20 ka 20 ka 20 ka 20 ka Maksymalny prąd wyładowczy (8/20 µs) I max 25 ka 25 ka 25 ka 25 ka 25 ka 25 ka Napięciowy poziom ochrony 0,6 kv 0,6 kv 0,7 kv 0,7 kv 1,2 kv 1,2 kv Napięciowy poziom ochrony prz 5 ka 0,3 kv 0,3 kv 0,5 kv 0,5 kv 0,9 kv 0,9 kv Wytrzymałość zwarciowa I SCCR 35 ka 35 ka 35 ka 35 ka 35 ka 35 ka Maksymalne zabezpieczenie nadprądowe 125 A gl/gg 125 A gl/gg 125 A gl/gg 125 A gl/gg 125 A gl/gg 125 A gl/gg Czas zadziałania t a 100 ns 100 ns 100 ns 100 ns 100 ns 100 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole czerwone pole czerwone pole czerwone pole czerwone pole Zdalna sygnalizacja Zdalna sygnalizacja (typ styku) bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 1,5 mm 2 1,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Szyna DIN 35 mm 11: , T2 Numer katalogowy Moduł wymienny INX-C 40b/075 V/0 INX-C 40b/075 V/0 INX-C 40b/130 V/0 INX-C 40b/130 V/0 INX-C 40b V/0 INX-C 40b V/0 Numer katalogowy

50 INX-C 40B/TT3+1 (FM) SPD typ 2 - ogranicznik przepięć wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania Wytrzymały warystor szeregowo połączony z zamkniętym iskiernikiem. Przeznaczony do instalacji NN, do montażu w podrozdzielnicach. Zapewnia ochronę instalacji i urządzeń przed skutkami przepięć indukowanych przy uderzeniu pioruna na obszarach o zwiększonej aktywności burzowej oraz przed skutkami przepięć łączeniowych może być stosowany do ochrony układów pomiarowych, jako pierwszy stopień ochrony brak prądu upływu zapewniony przez cały okres użytkowania zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-C 40b/TT3+1 INX-C 40b/TT3+1 FM Najwyższe napięcie trwałej pracy L-N U c 275 V AC 275 V AC Najwyższe napięcie trwałej pracy N-PE U c 255 V AC 255 V AC Znamionowy prąd wyładowczy (8/20 µs) L-N 20 ka 20 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 20 ka 20 ka Maksymalny prąd wyładowczy (8/20 µs) L-N I max 25 ka 25 ka Maksymalny prąd wyładowczy (8/20 µs) N-PE I max 40 ka 40 ka Napięciowy poziom ochrony L-N 1,2 kv 1,2 kv Napięciowy poziom ochrony N-PE 1,5 kv 1,5 kv Napięciowy poziom ochrony L-PE 2 kv 2 kv Zdolność do samodzielnego wyłączania prądów następczych N-PE I fi 0,1 ka 0,1 ka Wytrzymałość zwarciowa I SCCR 35 ka 35 ka Maksymalne zabezpieczenie nadprądowe 125 A gl/gg 125 A gl/gg Czas zadziałania t a 100 ns 100 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T2 11: , T2 Numer katalogowy Moduł wymienny INX-C 40b V/0 INX-C NPE V/0 INX-C 40b V/0 INX-C NPE V/0 Numer katalogowy

51 Katalog - Ograniczniki przepięć INX-C... Wymienne moduły dla ograniczników typu 2 SPD SALTEK posiadają wymienne moduły możliwość łatwego wysunięcia moduły z jego podstawy w celu zbadania izolacji bez konieczności odłączania urządzenia z obwodu nowe moduły umożliwiają prostą orientacje góra-dół w SPD, zgodnie z przychodzącymi kablami a także służą do szybkiej i łatwej wymiany w przypadku zadziałania wymienne moduły (oznaczone xxx V/0 ) są identyczne do tych używanych w oryginalnym produkcie poziom występującego napięcia nie może być mieszane ze względu na identyczność klucza napięciowego na module i odpowiadającej podstawie 45 48,3 Systemy zasilania NN do V INX-C 40/XXX V/0 INX-C 40B/XXX V/0 INX-C NPE V/0 18 Typ Numer katalogowy INX-C 40/075 V/ INX-C 40/150 V/ INX-C 40 V/ Typ Numer katalogowy INX-C 40/385 V/ INX-C 40/440 V/ INX-C 40/600 V/ Typ Numer katalogowy INX-C 40B/075 V/ INX-C 40B/130 V/ INX-C 40B V/ INX-C NPE V/

52 INX-D (FM) SPD typ 3 - ochrona przepięciowa wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania połączenie warystorowego ogranicznika przepięć i zamkniętego iskiernika w układ 1+1. Przeznaczony do instalacji NN, na granicy stref LPZ 2 i LPZ 3 przeznaczony do ochrony instalacji i urządzeń przed skutkami przepięć indukowanych przy uderzeniu pioruna i przepięć łączeniowych zdalna sygnalizacja Systemy zasilania NN do V Parametry / Typ INX-D INX-D FM Typ sieci TT TT 230 V AC 230 V AC Najwyższe napięcie trwałej pracy L-N U c 275 V AC 275 V AC Najwyższe napięcie trwałej pracy N-PE U c 255 V AC 255 V AC Znamionowy prąd wyładowczy (8/20 µs) L-N 5 ka 5 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 10 ka 10 ka Napięcie probiercze L-N U oc 10 kv 10 kv Napięcie probiercze N-PE U oc 20 kv 20 kv Napięciowy poziom ochrony 1 kv 1 kv Napięciowy poziom ochrony L-N 1,5 kv 1,5 kv Napięciowy poziom ochrony N-PE 1,5 kv 1,5 kv Maksymalne zabezpieczenie nadprądowe 63 A gl/gg lub C 63 A 63 A gl/gg lub C 63 A Czas zadziałania t a 25 ns Czas zadziałania L-N t a 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania L-N czerwone pole czerwone pole Sygnalizacja zadziałania N-PE nie nie Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T3 11: , T3 Numer katalogowy Moduł wymienny INX-D 20 V/0 INX-D NPE V/0 INX-D 20 V/0 INX-D NPE V/0 Numer katalogowy

53 Katalog - Ograniczniki przepięć INX-D (FM) SPD typ 3 - ochrona przepięciowa wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania połączenie trzypolowej warystorowej ochrony i zamkniętego iskiernika w układ 3+1. Przeznaczony do instalacji NN, na granicy stref LPZ 2 i LPZ 3 Służy ochronie instalacji i urządzeń przed skutkami przepięć indukowanych przy uderzeniu pioruna i przepięć łączeniowych zdalna sygnalizacja zadziałania Systemy zasilania NN do V Parametry / Typ INX-D INX-D FM Typ sieci TT TT 230 V AC 230 V AC Najwyższe napięcie trwałej pracy L-N U c 275 V AC 275 V AC Najwyższe napięcie trwałej pracy N-PE U c 255 V AC 255 V AC Znamionowy prąd wyładowczy (8/20 µs) L-N 5 ka 5 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 10 ka 10 ka Napięcie probiercze L-N U oc 10 kv 10 kv Napięcie probiercze N-PE U oc 20 kv 20 kv Napięciowy poziom ochrony L-N 1 kv 1 kv Napięciowy poziom ochrony N-PE 1,5 kv 1,5 kv Napięciowy poziom ochrony L-PE 1,5 kv 1,5 kv Maksymalne zabezpieczenie nadprądowe 63 A gl/gg lub C 63 A 63 A gl/gg lub C 63 A Czas zadziałania t a 25 ns Czas zadziałania L-N t a 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania L-N czerwone pole czerwone pole Sygnalizacja zadziałania N-PE nie nie Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T3 11: , T3 Numer katalogowy Moduł wymienny INX-D 20 V/0 INX-D NPE V/0 INX-D 20 V/0 INX-D NPE V/0 Numer katalogowy

54 INX-D... Wymienne moduły dla ograniczników typu 3 SPD SALTEK posiadają wymienne moduły możliwość łatwego wysunięcia moduły z jego podstawy w celu zbadania izolacji bez konieczności odłączania urządzenia z obwodu nowe moduły umożliwiają prostą orientacje góra-dół w SPD, zgodnie z przychodzącymi kablami a także służą do szybkiej i łatwej wymiany w przypadku zadziałania wymienne moduły (oznaczone xxx V/0 ) są identyczne do tych używanych w oryginalnym produkcie poziom występującego napięcia nie może być mieszane ze względu na identyczność klucza napięciowego na module i odpowiadającej podstawie Systemy zasilania NN do V 45 48,3 INX-D 20 V/0 INX-D NPE V/0 18 Typ Numer katalogowy INX-D 20 V/ INX-D NPE V/

55 Katalog - Ograniczniki przepięć DA-275-DJ.. (S) NOWE SPD typ 3 - ochrona przepięciowa optyczna sygnalizacja zadziałania ochrona przeciwprzepięciowa do uniwersalnego zastosowania dla ochrony wszystkich urządzeń elektrycznych i elektronicznych zasilanych z instalacji nn przed przepięciami zaciski połączeniowe dla wysokich obciążeń prądowych (do 25 A) zdalna sygnalizacja zadziałania (S) IN L N PE OUT L N PE Systemy zasilania NN do V Parametry / Typ DA-275-DJ16 DA-275-DJ16-S DA-275-DJ25 DA-275-DJ25-S Typ sieci TN TN TN TN 230 V AC 230 V AC 230 V AC 230 V AC 275 V AC 275 V AC 275 V AC 275 V AC Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka 3 ka 3 ka 3 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka 3 ka 3 ka 3 ka Znamionowy prąd wyładowczy (8/20 µs) L+N-PE 5 ka 5 ka 5 ka 5 ka Napięcie probiercze L-N U oc 6 kv 6 kv 6 kv 6 kv Napięcie probiercze N-PE U oc 6 kv 6 kv 6 kv 6 kv Napięcie probiercze L+N-PE U oc 10 kv 10 kv 10 kv 10 kv Napięciowy poziom ochrony L-N 1,2 kv 1,2 kv 1,2 kv 1,2 kv Napięciowy poziom ochrony N-PE 1,5 kv 1,5 kv 1,5 kv 1,5 kv Napięciowy poziom ochrony L-PE 1,5 kv 1,5 kv 1,5 kv 1,5 kv Wytrzymałość zwarciowa I SCCR 6 ka 6 ka 6 ka 6 ka Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub B 16 A 16 A gl/gg lub B 16 A 25 A gl/gg lub B 25 A 25 A gl/gg lub B 25 A Czas zadziałania t a Czas zadziałania L-N t a 25 ns 25 ns 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns 100 ns 100 ns (drut) 6 mm 2 6 mm 2 6 mm 2 6 mm 2 (linka) 4 mm 2 4 mm 2 4 mm 2 4 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole czerwone pole czerwone pole Zdalna sygnalizacja Zdalna sygnalizacja (typ styku) bezpotencjałowy zestyk przełączny 250 V/0, 5 A AC, 250 V/0,1 A DC bezpotencjałowy zestyk przełączny 250 V/0, 5 A AC, 250 V/0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 1,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C C -40 C C -40 C C -40 C C Montaż Szyna DIN 35 mm Szyna DIN 35 mm Szyna DIN 35 mm Szyna DIN 35 mm 11:2012, IEC :2011, T3 11:2012, IEC :2011, T3 11:2012, IEC :2011, T3 11:2012, IEC :2011, T3 Numer katalogowy

56 INX-D 10/... SPD typ 3 - ochrona przepięciowa optyczna sygnalizacja zadziałania ochrona przeciwprzepięciowa do uniwersalnego zastosowania dla ochrony wszystkich urządzeń elektrycznych i elektronicznych zasilanych z instalacji nn przed przepięciami Systemy zasilania NN do V Parametry / Typ INX-D 10 INX-D 10/075 INX-D 10/130 Typ sieci TN TN TN 230 V AC 275 V AC 75 V AC 135 V AC Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka 2 ka 2,5 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka 2 ka 2,5 ka Znamionowy prąd wyładowczy (8/20 µs) L+N-PE 5 ka 4 ka 5 ka Napięcie probiercze L-N U oc 6 kv 4 kv 5 kv Napięcie probiercze N-PE U oc 6 kv 4 kv 5 kv Napięcie probiercze L+N-PE U oc 10 kv 8 kv 10 kv Napięciowy poziom ochrony L-N 1,2 kv 0,4 kv 0,6 kv Napięciowy poziom ochrony N-PE 1,6 kv 1,2 kv 1,5 kv Napięciowy poziom ochrony L-PE 1,6 kv 1,2 kv 1,5 kv Wytrzymałość zwarciowa I SCCR 6 ka 6 ka 6 ka Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub C 16 A 16 A gl/gg lub C 16 A 16 A gl/gg lub C 16 A Czas zadziałania t a 25 ns Czas zadziałania L-N t a 25 ns 100 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns (drut) - max. 6 mm 2 6 mm 2 6 mm 2 (linka) - max. 4 mm 2 4 mm 2 4 mm 2 Sygnalizacja zadziałania czerwony wskaźnik czerwony wskaźnik czerwony wskaźnik Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C C -40 C 80 C -40 C 80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm Szyna DIN 35 mm 11: , T3 11: , T3 11: , T3 Numer katalogowy

57 Katalog - Ograniczniki przepięć DA-275-DF NOWE SPD typ 3 - ochrona przepięciowa z filtrem RFI optyczna sygnalizacja zadziałania ochrona przepięciowa z zintegrowanym fi ltrem RFI przeznaczona do ochrony zasilania systemów MaR, EZS, EPS itp. przed przepięciem impulsowym i zakłóceniami IN L N PE OUT L N Systemy zasilania NN do V Parametry / Typ DA-275-DF2 DA-275-DF6 DA-275-DF10 DA-275-DF V AC 230 V AC 230 V AC 230 V AC 275 V AC 275 V AC 275 V AC 275 V AC Znamionowy prąd obciążenia I L 2 A 6 A 10 A 16 A Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka 3 ka 3 ka 3 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka 3 ka 3 ka 3 ka Znamionowy prąd wyładowczy (8/20 µs) L+N-PE 5 ka 5 ka 5 ka 5 ka Napięcie probiercze L-N U oc 6 kv 6 kv 6 kv 6 kv Napięcie probiercze N-PE U oc 6 kv 6 kv 6 kv 6 kv Napięcie probiercze L+N-PE U oc 10 kv 10 kv 10 kv 10 kv Napięciowy poziom ochrony L-N 1,2 kv 1,2 kv 1,2 kv 1,2 kv Napięciowy poziom ochrony N-PE 1,5 kv 1,5 kv 1,5 kv 1,5 kv Napięciowy poziom ochrony L-PE 1,5 kv 1,5 kv 1,5 kv 1,5 kv Wytrzymałość zwarciowa I SCCR 6 ka 6 ka 6 ka 6 ka Maksymalne zabezpieczenie nadprądowe 2 A gl/gg lub B 2 A 6 A gl/gg lub B 6 A 10 A gl/gg lub B 10 A 16 A gl/gg lub B 16 A Czas zadziałania L-N t a 25 ns 25 ns 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns 100 ns 100 ns Tłumienność fi ltra przy 1 MHz (50 Ω/50 Ω) niesymetryczny 30 db 30 db 30 db 30 db (drut) - max. 6 mm 2 6 mm 2 6 mm 2 6 mm 2 (linka) - max. 6 mm 2 6 mm 2 6 mm 2 6 mm 2 Sygnalizacja zadziałania czerwony wskaźnik czerwony wskaźnik czerwony wskaźnik czerwony wskaźnik Przekrój przewodów zdalnej sygnalizacji drut - max 1,5 mm 2 1,5 mm 2 1,5 mm 2 1,5 mm 2 Przekrój przewodów zdalnej sygnalizacji linka - max 1,5 mm 2 1,5 mm 2 1,5 mm 2 1,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm Szyna DIN 35 mm Szyna DIN 35 mm 11: , T3 11: , T3 11: , T3 11: , T3 Numer katalogowy

58 DA-275-DF -S NOWE SPD typ 3 - ochrona przepięciowa z filtrem RFI zdalna i optyczna sygnalizacja zadziałania ochrona przepięciowa z zintegrowanym fi ltrem RFI przeznaczona do ochrony zasilania systemów MaR, EZS, EPS itp. przed przepięciem impulsowym i zakłóceniami Systemy zasilania NN do V IN L N PE OUT L N Parametry / Typ DA-275-DF2-S DA-275-DF6-S DA-275-DF10-S DA-275-DF16-S 230 V AC 230 V AC 230 V AC 230 V AC 275 V AC 275 V AC 275 V AC 275 V AC Znamionowy prąd obciążenia I L 2 A 6 A 10 A 16 A Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka 3 ka 3 ka 3 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka 3 ka 3 ka 3 ka Znamionowy prąd wyładowczy (8/20 µs) L+N-PE 5 ka 5 ka 5 ka 5 ka Napięcie probiercze L-N U oc 6 kv 6 kv 6 kv 6 kv Napięcie probiercze N-PE U oc 6 kv 6 kv 6 kv 6 kv Napięcie probiercze L+N-PE U oc 10 kv 10 kv 10 kv 10 kv Napięciowy poziom ochrony L-N 1,2 kv 1,2 kv 1,2 kv 1,2 kv Napięciowy poziom ochrony N-PE 1,5 kv 1,5 kv 1,5 kv 1,5 kv Napięciowy poziom ochrony L-PE 1,5 kv 1,5 kv 1,5 kv 1,5 kv Wytrzymałość zwarciowa I SCCR 6 ka 6 ka 6 ka 6 ka Maksymalne zabezpieczenie nadprądowe 2 A gl/gg lub B 2 A 6 A gl/gg lub B 6 A 10 A gl/gg lub B 10 A 16 A gl/gg lub B 16 A Czas zadziałania L-N t a 25 ns 25 ns 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns 100 ns 100 ns Tłumienność fi ltra przy 1 MHz (50 Ω/50 Ω) niesymetryczny 30 db 30 db 30 db 30 db (drut) - max. 6 mm 2 6 mm 2 6 mm 2 6 mm 2 (linka) - max. 6 mm 2 6 mm 2 6 mm 2 6 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole czerwone pole czerwone pole Zdalna sygnalizacja Zdalna sygnalizacja (typ styku) bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji drut - max 1,5 mm 2 1,5 mm 2 1,5 mm 2 1,5 mm 2 Przekrój przewodów zdalnej sygnalizacji linka - max 1,5 mm 2 1,5 mm 2 1,5 mm 2 1,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm Szyna DIN 35 mm Szyna DIN 35 mm 11: , T3 11: , T3 11: , T3 11: , T3 Numer katalogowy

59 Katalog - Ograniczniki przepięć DA-275 DF 25 SPD typ 3 - ochrona przepięciowa z filtrem RFI optyczna sygnalizacja zadziałania ochrona przeciwprzepięciowa z fi ltrem RFI do ochrony instalacji systemów automatyki, SSWiN, SAP, itp.., przed przepięciami impulsowymi i zakłóceniami RF Systemy zasilania NN do V 72 Parametry / Typ DA-275 DF V AC 275 V AC Znamionowy prąd obciążenia I L 25 A Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka Znamionowy prąd wyładowczy (8/20 µs) L+N-PE 5 ka Napięcie probiercze L-N U oc 6 kv Napięcie probiercze N-PE U oc 6 kv Napięcie probiercze L+N-PE U oc 10 kv Napięciowy poziom ochrony L-N 1,2 kv Napięciowy poziom ochrony N-PE 1,5 kv Napięciowy poziom ochrony L-PE 1,5 kv Maksymalne zabezpieczenie nadprądowe 25 A gl/gg lub C 25 A Czas zadziałania L-N t a 25 ns Czas zadziałania N-PE t a 100 ns Tłumienność fi ltra przy 1 MHz (50 Ω/50 Ω) niesymetryczny 30 db (drut) 1 / 50 mm 2 (linka) 1 / 35 mm 2 Sygnalizacja zadziałania czerwony wskaźnik Stopień ochrony IP 20 Zakres temperatur pracy -40 C 80 C Montaż Szyna DIN 35 mm 11: , T3 Numer katalogowy

60 DA-275 DFI 1 SPD typ 3 - ochrona przepięciowa z filtrem RFI sygnalizacja zadziałania przez zanik zasilania ochrona przeciwprzepięciowa ze zintegrowanym fi ltrem RFI przeznaczona do ochrony zasilania systemów pomiarowych i automatyki, SSWiN, SAP przed przepięciami impulsowymi i zakłóceniami wysokich częstotliwości Systemy zasilania NN do V Parametry / Typ DA-275 DFI V AC 275 V AC Znamionowy prąd obciążenia I L 1 A Znamionowy prąd wyładowczy (8/20 µs) L-N 1,5 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 1,5 ka Napięcie probiercze L-N U oc 3 kv Napięcie probiercze N-PE U oc 3 kv Napięciowy poziom ochrony L-N 1,2 kv Napięciowy poziom ochrony N-PE 1,2 kv Maksymalne zabezpieczenie nadprądowe 1 A gl/gg lub C 1 A Czas zadziałania L-N t a 25 ns Czas zadziałania N-PE t a 100 ns Tłumienność fi ltra przy 1 MHz (50 Ω/50 Ω) niesymetryczny 50 db (drut) - max. 4 mm 2 (linka) - max. 2,5 mm 2 Sygnalizacja zadziałania przerwa zasilania Zdalna sygnalizacja nie Stopień ochrony IP 20 Zakres temperatur pracy -40 C 80 C Montaż Szyna DIN 35 mm 11: , T3 Numer katalogowy

61 Katalog - Ograniczniki przepięć DA-275-DFi NOWE SPD typ 3 - ochrona przepięciowa z filtrem RFI Sygnalizacja zadziałania przez zanik zasilania, optyczna sygnalizacja ochrona przepięciowa z zintegrowanym fi ltrem RFI przeznaczona do ochrony zasilania systemów MaR, EZS, EPS itp. przed przepięciem impulsowym i zakłóceniami nie stosować do zasilania w sieci DC! IN L N PE OUT L N Systemy zasilania NN do V Parametry / Typ DA-275-DFi6 DA-275-DFi10 DA-275-DFi V AC 230 V AC 230 V AC 275 V AC 275 V AC 275 V AC Znamionowy prąd obciążenia I L 6 A 10 A 16 A Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka 3 ka 3 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka 3 ka 3 ka Znamionowy prąd wyładowczy (8/20 µs) L+N-PE 5 ka 5 ka 5 ka Napięcie probiercze L-N U oc 6 kv 6 kv 6 kv Napięcie probiercze N-PE U oc 6 kv 6 kv 6 kv Napięcie probiercze L+N-PE U oc 10 kv 10 kv 10 kv Napięciowy poziom ochrony L-N 1,2 kv 1,2 kv 1,2 kv Napięciowy poziom ochrony N-PE 1,5 kv 1,5 kv 1,5 kv Napięciowy poziom ochrony L-PE 1,5 kv 1,5 kv 1,5 kv Wytrzymałość zwarciowa I SCCR 6 ka 6 ka 6 ka Maksymalne zabezpieczenie nadprądowe 6 A gl/gg lub B 6 A 10 A gl/gg lub B 10 A 16 A gl/gg lub B 16 A Czas zadziałania L-N t a 25 ns 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns 100 ns Tłumienność fi ltra przy 1 MHz (50 Ω/50 Ω) niesymetryczny 30 db 30 db 30 db (drut) - max. 6 mm 2 6 mm 2 6 mm 2 (linka) - max. 6 mm 2 6 mm 2 6 mm 2 Sygnalizacja zadziałania czerwony wskaźnik, przerwa zasilania czerwony wskaźnik, przerwa zasilania czerwony wskaźnik, przerwa zasilania Przekrój przewodów zdalnej sygnalizacji drut - max 1,5 mm 2 1,5 mm 2 1,5 mm 2 Przekrój przewodów zdalnej sygnalizacji linka - max 1,5 mm 2 1,5 mm 2 1,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T3 11: , T3 Numer katalogowy

62 DA-400 DF 16 (S) SPD typ 3 - ochrona przepięciowa z filtrem RFI optyczna sygnalizacja zadziałania ochrona przeciwprzepięciowa z fi ltrem RFI przeznaczona do ochrony zasilania systemów pomiarowych i automatyki, SSWiN, EPS, itp.. przed przepięciami impulsowymi i zakłóceniami wysokich częstotliwości przeznaczony do zasilania dwufazowego nie może być stosowany przy zasilaniu DC! zdalna sygnalizacja zadziałania Systemy zasilania NN do V Ľ Ľ Ľ Ľ Zapojení pro DA-400 DF 16 S Parametry / Typ DA-400 DF 16 DA-400 DF 16 S 400 V AC 400 V AC 440 V AC 440 V AC Znamionowy prąd obciążenia I L 16 A 16 A Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka 3 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka 3 ka Znamionowy prąd wyładowczy (8/20 µs) L+N-PE 5 ka 5 ka Napięcie probiercze L-N U oc 6 kv 6 kv Napięcie probiercze N-PE U oc 6 kv 6 kv Napięcie probiercze L+N-PE U oc 10 kv 10 kv Napięciowy poziom ochrony L-N 1,6 kv 1,6 kv Napięciowy poziom ochrony N-PE 1,4 kv 1,4 kv Napięciowy poziom ochrony L-PE 1,4 kv 1,4 kv Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub C 16 A 16 A gl/gg lub C 16 A Czas zadziałania L-N t a 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns Tłumienność fi ltra przy 1 MHz (50 Ω/50 Ω) niesymetryczny 30 db 30 db (drut) - max. 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 Sygnalizacja zadziałania czerwony wskaźnik czerwony wskaźnik Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji drut - max 4 mm 2 Przekrój przewodów zdalnej sygnalizacji linka - max 2,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm 11: , T3 11: , T3 Numer katalogowy

63 Katalog - Ograniczniki przepięć DA-275 BFG SPD typ 3 - ochrona przepięciowa z filtrem RFI wizualna sygnalizacja, zacisk uziemienia, klasa I ochrona przeciwprzepięciowa ze zintegrowanym fi ltrem RFI przeznaczona do ochrony systemów pomiarowych i automatyki, SSWiN, SAP przed przepięciami impulsowymi i zakłóceniami wysokich częstotliwości Systemy zasilania NN do V Parametry / Typ DA-275 bfg 230 V AC 275 V AC Znamionowy prąd obciążenia I L 16 A Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka Znamionowy prąd wyładowczy (8/20 µs) L+N-PE 5 ka Napięcie probiercze L-N U oc 6 kv Napięcie probiercze N-PE U oc 6 kv Napięcie probiercze L+N-PE U oc 10 kv Napięciowy poziom ochrony L-N 1,2 kv Napięciowy poziom ochrony N-PE 1,5 kv Napięciowy poziom ochrony L-PE 1,5 kv Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub C 16 A Czas zadziałania L-N t a 25 ns Czas zadziałania N-PE t a 100 ns Tłumienność fi ltra przy 1 MHz (50 Ω/50 Ω) niesymetryczny 30 db (drut) - max. 2,5 mm 2 (linka) - max. 2,5 mm 2 Sygnalizacja zadziałania czerwony wskaźnik Zdalna sygnalizacja no Stopień ochrony IP 20 Zakres temperatur pracy -40 C 80 C Montaż Szyna DIN 35 mm 11: , T3 Numer katalogowy

64 CZ-275 A SPD typ 3 - moduły ochrony przepięciowej sygnalizacja akustyczna ochrona przeciwprzepięciowa do montażu pod gniazdkiem przeznaczona do ochrony urządzeń elektrycznych i elektronicznych zasilanych z sieci NN przed przepięciami impulsowymi Systemy zasilania NN do V test Parametry / Typ CZ-275 A 230 V AC 275 V AC Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka Napięcie probiercze L-N U oc 6 kv Napięcie probiercze N-PE U oc 6 kv Napięciowy poziom ochrony L-N 1 kv Napięciowy poziom ochrony N-PE 1,5 kv Wytrzymałość zwarciowa I SCCR 6 ka Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub B 16 A Czas zadziałania L-N t a 25 ns Czas zadziałania N-PE t a 100 ns Sygnalizacja zadziałania sygnalizacja akustyczna Stopień ochrony IP 20 Zakres temperatur pracy -20 C 70 C Montaż skrzynka instalacyjna 11: , T3 Numer katalogowy

65 Katalog - Ograniczniki przepięć DA-275 CZS SPD typ 3 - moduły ochrony przepięciowej zdalna sygnalizacja zadziałania ochrona przeciwprzepięciowa do montażu pod gniazdkiem przeznaczona do ochrony urządzeń elektrycznych i elektronicznych zasilanych z sieci NN przed przepięciami impulsowymi. 15,8 25 C 16 A Systemy zasilania NN do V skupina chráněných zásuvek kontakt dálkové signalizace Parametry / Typ DA-275 CZS 230 V AC 275 V AC Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka Napięcie probiercze L-N U oc 6 kv Napięcie probiercze N-PE U oc 6 kv Napięciowy poziom ochrony L-N 1 kv Napięciowy poziom ochrony N-PE 1,5 kv Napięciowy poziom ochrony L-PE 1,5 kv Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub C 16 A Czas zadziałania L-N t a 25 ns Czas zadziałania N-PE t a 100 ns Sygnalizacja zadziałania otwarty styk Zdalna sygnalizacja bezpotencjałowy styk rozwierny Zdalna sygnalizacja (typ styku) 230 V / 0,5 A AC, 24 V / 0,5 A DC Stopień ochrony IP 20 Zakres temperatur pracy -40 C 80 C Montaż skrzynka instalacyjna 11: , T3 Numer katalogowy

66 DA-275 A SPD typ 3 - moduły ochrony przepięciowej sygnalizacja akustyczna ochrona przeciwprzepięciowa do montażu pod gniazdkiem przeznaczona do ochrony urządzeń elektrycznych i elektronicznych zasilanych z sieci NN przed przepięciami impulsowymi Systemy zasilania NN do V L/N PE TEST N/L Parametry / Typ DA-275 A 230 V AC 275 V AC Znamionowy prąd wyładowczy (8/20 µs) L-N 2 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 2 ka Napięcie probiercze L-N U oc 4 kv Napięcie probiercze N-PE U oc 4 kv Napięciowy poziom ochrony L-N 1,5 kv Napięciowy poziom ochrony N-PE 1,5 kv Wytrzymałość zwarciowa I SCCR 3 ka Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub B 16 A Czas zadziałania L-N t a 25 ns Czas zadziałania N-PE t a 100 ns Sygnalizacja zadziałania sygnalizacja akustyczna Stopień ochrony IP 20 Zakres temperatur pracy -20 C 70 C Montaż skrzynka instalacyjna 11: , T3 Numer katalogowy

67 Katalog - Ograniczniki przepięć DA-275 S SPD typ 3 - moduły ochrony przepięciowej zdalna sygnalizacja zadziałania ochrona przeciwprzepięciowa do montażu pod gniazdkiem przeznaczona do ochrony urządzeń elektrycznych i elektronicznych zasilanych z sieci NN przed przepięciami impulsowymi L/N PE Systemy zasilania NN do V N/L Parametry / Typ DA-275 S 230 V AC 275 V AC Znamionowy prąd wyładowczy (8/20 µs) L-N 2 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 2 ka Napięcie probiercze L-N U oc 4 kv Napięcie probiercze N-PE U oc 4 kv Napięciowy poziom ochrony L-N 1,5 kv Napięciowy poziom ochrony N-PE 1,5 kv Wytrzymałość zwarciowa I SCCR 3 ka Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub B 16 A Czas zadziałania L-N t a 25 ns Czas zadziałania N-PE t a 100 ns Sygnalizacja zadziałania zanik napięcia Zdalna sygnalizacja potencjałowy styk rozwierny Maksymalny prąd sygnalizacji 1 A Stopień ochrony IP 20 Zakres temperatur pracy -40 C 80 C Montaż skrzynka instalacyjna 11: , T3 Numer katalogowy

68 Gniazda z ochroną przeciwprzepięciową SPD typu 3 optyczna lub akustyczna sygnalizacja zadziałania pojedyncze lub podwójne gniazdka ze zintegrowanym SPD do ochrony wszystkich typów urządzeń elektrycznych i elektronicznych przed przepięciami przejściowymi instaluje się w rozdzielniach lub systemach szynowych 40 mm różnorodny design, gniazdka znanych międzynarodowych producentów, możliwość indywidualnych rozwiązań, zgodnie z preferencjami klienta Example Systemy zasilania NN do V Parametry / Typ Gniazda 230 V AC 275 V AC Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka Napięcie probiercze L-N U oc 6 kv Napięcie probiercze N-PE U oc 6 kv Napięciowy poziom ochrony L-N 1 kv Napięciowy poziom ochrony N-PE 1,5 kv Napięciowy poziom ochrony L-PE 1,5 kv Wytrzymałość zwarciowa I SCCR 6 ka Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub C 16 A Czas zadziałania L-N t a 25 ns Czas zadziałania N-PE t a 100 ns Sygnalizacja zadziałania sygnalizacja optyczna/akustyczna Stopień ochrony IP 20 Zakres temperatur pracy -25 C 40 C Montaż skrzynka instalacyjna 11: , T3 66

69 Katalog - Ograniczniki przepięć PA-OVERDRIVE SPD typ 3 - adaptery gniazdowe z ochroną przepięciową optyczna sygnalizacja zadziałania adapter do gniazdek z wbudowaną ochroną przeciwprzepięciową przeznaczony do ochrony urządzeń elektrycznych i elektronicznych zasilanych z sieci NN przed przepięciami Systemy zasilania NN do V Parametry / Typ PA-OVERDRIVE F16 PA-OVERDRIVE X16 PA-OVERDRIVE F6 230 V AC 230 V AC 230 V AC Najwyższe napięcie pracy U c 275 V AC 275 V AC 275 V AC Znamionowy prąd obciążenia I L 16 A 16 A 6 A Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka 3 ka 2 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka 3 ka 2 ka Napięcie probiercze L-N U oc 6 kv 6 kv 4 kv Napięciowy poziom ochrony L-N 1,3 kv 1,2 kv 1,2 kv Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub C 16 A 16 A gl/gg lub C 16 A 16 A gl/gg lub C 16 A Czas zadziałania L-N t a 25 ns 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns 100 ns Tłumienność fi ltra przy 1 MHz (50 Ω/50 Ω) niesymetryczny 30 db 30 db Sygnalizacja zadziałania czerwony wskaźnik czerwony wskaźnik czerwony wskaźnik Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C -40 C 80 C Montaż adapter do gniazdka adapter do gniazdka adapter do gniazdka 11: , T3 11: , T3 11: , T3 Numer katalogowy

70 FAX-OVERDRIVE SPD typ 3 - adaptery gniazdowe z ochroną przepięciową optyczna sygnalizacja zadziałania adapter do gniazdek z wbudowaną ochroną przeciwprzepięciową i fi ltrem RFI sieci NN oraz analogowej linii telefonicznej przeznaczony do ochrony urządzeń telekomunikacyjnych przed przepięciami może być używany do ochrony linii ADSL Systemy zasilania NN do V część mocy część linii Parametry / Typ FAX-OVERDRIVE X16 FAX-OVERDRIVE F16 FAX-OVERDRIVE F6 230 V AC 230 V AC 230 V AC Najwyższe napięcie pracy U c 275 V AC 275 V AC 275 V AC Znamionowy prąd obciążenia I L 16 A 16 A 6 A Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka 3 ka 2 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka 3 ka 2 ka Napięcie probiercze L-N U oc 6 kv 6 kv 4 kv Napięciowy poziom ochrony L-N 1,2 kv 1,3 kv 1,2 kv Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub C 16 A 16 A gl/gg lub C 16 A Czas zadziałania L-N t a 25 ns 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns 100 ns Tłumienność fi ltra przy 1 MHz (50 Ω/50 Ω) niesymetryczny 30 db 30 db Sygnalizacja zadziałania czerwony wskaźnik czerwony wskaźnik czerwony wskaźnik Najwyższe napięcie pracy U c 240 V DC 240 V DC 240 V DC Znamionowy prąd obciążenia I L 0,2 A 0,2 A 0,2 A (8/20 µs) żyła-żyła 2,5 ka 2,5 ka 2,5 ka C2 napięciowy poziom ochrony żyła-żyła przy In 450 V 450 V 450 V C2 napięciowy poziom ochrony żyła-pe przy In 450 V 450 V 450 V C3 napięciowy poziom ochrony żyła-żyła przy In 300 V 300 V 300 V C3 napięciowy poziom ochrony żyła-pe przy In 300 V 300 V 300 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns Szeregowa rezystancja na żyłę R 6,8 Ω 6,8 Ω 6,8 Ω Częstotliwość graniczna żyła-żyła f 40 MHz 40 MHz 40 MHz Tłumienność 0,6 db 0,6 db 0,6 db Podłączenie (wejście-wyjście) RJ 12 RJ 12 RJ 12 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C -40 C 80 C Montaż adapter do gniazdka adapter do gniazdka adapter do gniazdka 21:2004/A1:2009, A2: , T3 21:2004/A1:2009, A2: , T3 21:2004/A1:2009, A2: , T3 Numer katalogowy

71 Katalog - Ograniczniki przepięć ISDN-OVERDRIVE X16 SPD typ 3 - adaptery gniazdowe z ochroną przepięciową optyczna sygnalizacja zadziałania adapter do gniazdek z wbudowaną ochroną przeciwprzepięciową sieci NN oraz cyfrowej linii ISDN przeznaczony do ochrony urządzeń telekomunikacyjnych przed przepięciami impulsowymi instaluje się za NT Systemy zasilania NN do V Parametry / Typ ISDN-OVERDRIVE X V AC Najwyższe napięcie pracy U c 275 V AC Znamionowy prąd obciążenia I L 16 A Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka Napięcie probiercze L-N U oc 6 kv Napięciowy poziom ochrony L-N 1,2 kv Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub C 16 A Czas zadziałania L-N t a 25 ns Czas zadziałania N-PE t a 100 ns Sygnalizacja zadziałania czerwony wskaźnik Najwyższe napięcie pracy U c 38 V DC (8/20 µs) żyła-żyła 0,5 ka C2 napięciowy poziom ochrony żyła-żyła przy In 120 V C2 napięciowy poziom ochrony żyła-pe przy In 230 V Czas zadziałania żyła-żyła t a 25 ns Czas zadziałania żyła-pe t a 25 ns Częstotliwość graniczna żyła-żyła f 1,4 MHz Podłączenie (wejście-wyjście) RJ 45 Stopień ochrony IP 20 Zakres temperatur pracy -40 C 80 C Montaż Adapter do gniazdka 21:2004/A1:2009, A2: , T3 Numer katalogowy część mocy część linii 69

72 TV-OVERDRIVE SPD typ 3 - adaptery gniazdowe z ochroną przepięciową optyczna sygnalizacja zadziałania adapter do gniazdek z wbudowaną ochroną przeciwprzepięciową i fi ltrem RFI dla sieci NN oraz instalacji antenowej przeznaczony do ochrony odbiorników telewizyjnych przed przepięciami Systemy zasilania NN do V Parametry / Typ TV-OVERDRIVE X16 TV-OVERDRIVE F6 230 V AC 230 V AC Najwyższe napięcie pracy U c 275 V AC 275 V AC Znamionowy prąd obciążenia I L 16 A 6 A Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka 2 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka 2 ka Napięcie probiercze L-N U oc 6 kv 4 kv Napięciowy poziom ochrony L-N 1,2 kv 1,2 kv Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub C 16 A 16 A gl/gg lub C 16 A Czas zadziałania L-N t a 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns Tłumienność fi ltra przy 1 MHz (50 Ω/50 Ω) niesymetryczny 30 db Sygnalizacja zadziałania czerwony wskaźnik czerwony wskaźnik Najwyższe napięcie pracy U c 50 V DC 50 V DC (8/20 µs) żyła-żyła 5 ka 5 ka (8/20 µs) żyła-pe 5 ka 5 ka C2 napięciowy poziom ochrony żyła-żyła przy In 650 V 650 V C2 napięciowy poziom ochrony żyła-pe przy In 650 V 650 V C3 napięciowy poziom ochrony żyła-żyła przy In 600 V 600 V C3 napięciowy poziom ochrony żyła-pe przy In Up 600 V 600 V Impedancja falowa Z 75 Ω 75 Ω Czas zadziałania żyła-żyła t a 100 ns 100 ns Czas zadziałania żyła-pe t a 100 ns 100 ns Częstotliwość graniczna żyła-żyła f 862 MHz 862 MHz Tłumienność 0,7 db 0,7 db Podłączenie (wejście-wyjście) IEC 75/IEC 75 IEC 75/IEC 75 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C Montaż adapter do gniazdka adapter do gniazdka 21:2004/A1:2009, A2: , T3 21:2004/A1:2009, A2: , T3 Numer katalogowy część mocy część linii 70

73 Katalog - Ograniczniki przepięć SAT-OVERDRIVE SPD typ 3 - adaptery gniazdowe z ochroną przepięciową optyczna sygnalizacja zadziałania adapter do gniazdek z wbudowaną ochroną przeciwprzepięciową i fi ltrem RFI sieci NN oraz instalacji anteny satelitarnej przeznaczony do ochrony zestawów satelitarnych przed przepięciami impulsowymi Systemy zasilania NN do V Parametry / Typ SAT-OVERDRIVE X16 SAT-OVERDRIVE F6 230 V AC 230 V AC Najwyższe napięcie pracy U c 275 V AC 275 V AC Znamionowy prąd obciążenia I L 16 A 6 A Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka 2 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka 2 ka Napięcie probiercze L-N U oc 6 kv 4 kv Napięciowy poziom ochrony L-N 1,2 kv 1,2 kv Wytrzymałość zwarciowa I SCCR 6 ka 6 ka Maks. zabezpieczenie nadprądowe 16 A gl/gg lub C 16 A 16 A gl/gg lub C 16 A Czas zadziałania L-N t a 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns Tłumienność fi ltra przy 1 MHz (50 Ω/50 Ω) niesymetryczny 30 db Sygnalizacja zadziałania czerwony wskaźnik czerwony wskaźnik Najwyższe napięcie pracy U c 50 V DC 50 V DC (8/20 µs) żyła-żyła 5 ka 5 ka (8/20 µs) żyła-pe 5 ka 5 ka C2 napięciowy poziom ochrony żyła-żyła przy In 650 V 650 V C2 napięciowy poziom ochrony żyła-pe przy In 650 V 650 V C3 napięciowy poziom ochrony żyła-żyła przy In 600 V 600 V C3 napięciowy poziom ochrony żyła-pe przy In 600 V 600 V Impedancja falowa Z 75 Ω 75 Ω Czas zadziałania żyła-żyła t a 100 ns 100 ns Czas zadziałania żyła-pe t a 100 ns 100 ns Częstotliwość graniczna żyła-żyła f 2150 MHz 2150 MHz Tłumienność 1,8 db 1,8 db Podłączenie (wejście-wyjście) żeńskie F 75/żeńskie F 75 żeńskie F 75/żeńskie F 75 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C Montaż adapter do gniazdka adapter do gniazdka 21:2004/A1:2009, A2: , T3 21:2004/A1:2009, A2: , T3 Numer katalogowy część mocy część linii 71

74 NET-OVERDRIVE SPD typ 3 - adaptery gniazdowe z ochroną przepięciową optyczna sygnalizacja zadziałania adapter do gniazdek z wbudowaną ochroną przeciwprzepięciową i fi ltrem RFI sieci NN oraz sieci Ethernet Cat. 5 przeznaczony do ochrony sprzętu komputerowego przed przepięciami Systemy zasilania NN do V Parametry / Typ NET-OVERDRIVE X16 NET-OVERDRIVE F6 230 V AC 230 V AC Najwyższe napięcie pracy U c 275 V AC 275 V AC Znamionowy prąd obciążenia I L 16 A 6 A Znamionowy prąd wyładowczy (8/20 µs) L-N 3 ka 2 ka Znamionowy prąd wyładowczy (8/20 µs) N-PE 3 ka 2 ka Napięcie probiercze L-N U oc 6 kv 4 kv Napięciowy poziom ochrony L-N 1,2 kv 1,2 kv Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub C 16 A 16 A gl/gg lub C 16 A Czas zadziałania L-N t a 25 ns 25 ns Czas zadziałania N-PE t a 100 ns 100 ns Tłumienność fi ltra przy 1 MHz (50 Ω/50 Ω) niesymetryczny 30 db Sygnalizacja zadziałania czerwony wskaźnik czerwony wskaźnik Najwyższe napięcie pracy U c 8,1 V DC 8,1 V DC Znamionowy prąd obciążenia I L 0,1 A 0,1 A C1 znamionowy prąd wyładowczy (8/20 µs) żyła-żyła 200 A 200 A C1 znamionowy prąd wyładowczy (8/20 µs) żyły-pe I Total 1,6 ka 1,6 ka C1 napięciowy poziom ochrony żyła-żyła przy In 45 V 45 V C1 napięciowy poziom ochrony żyła-pe przy In 350 V C3 napięciowy poziom ochrony żyła-żyła przy In 40 V C3 napięciowy poziom ochrony żyła-pe przy In 350 V Czas zadziałania żyła-żyła t a 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns Tłumienność przy 100 MHz 1,2 db 1,2 db Podłączenie (wejście-wyjście) RJ 45/RJ 45 RJ 45/RJ 45 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C Montaż adapter do gniazdka adapter do gniazdka 21:2004/A1:2009, A2: , T3 21:2004/A1:2009, A2: , T3 Numer katalogowy część mocy część linii 72

75 Katalog - Ograniczniki przepięć RTO-... Dławik impedancja sprzęgająca, zapewniająca koordynację działania poszczególnych stopni ograniczników SPD typu 1 i 2 oraz typu 2 i 3 Systemy zasilania NN do V Parametry / Typ RTO-16 RTO-35 RTO V AC 500 V AC 500 V AC Częstotliwość f 50 Hz 50 Hz 50 Hz Znamionowy prąd obciążenia I L 16 A 35 A 63 A Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub C 16 A 35 A gl/gg lub C 35 A 63 A gl/gg lub C 63 A Rezystancja R 5 mohm 2,5 mohm 2 mohm Indukcyjność L 10 uh 10 uh 10 uh Strata mocy przy IL 1,28 W 3 W 8 W (drut) 1 / 50 mm 2 1 / 50 mm 2 1 / 50 mm 2 (linka) 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C -40 C 80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm Szyna DIN 35 mm Numer katalogowy

76 ISG-A100 Inne - iskiernik separacyjny zamknięte, wysokowydajne iskierniki do podłączenia elementów ochrony odgromowej i bliskich elementów metalowych, które nie mogą mieć bezpośredniego połączenia Systemy zasilania NN do V Parametry / Typ ISG-A100 Prąd udarowy I imp 100 ka Znamionowe napięcie zapłonu U rimp 5 kv Znamionowa odporność napięciowa AC U WAC 2,5 kv Rezystancja izolacji 100 MOhm Klasyfi kacja class H - heavy duty Stopień ochrony IP 67 Zakres temperatur pracy -40 C 80 C EN :2012,IEC :2012 Numer katalogowy

77 Katalog - Ograniczniki przepięć ISG- NOWE Inne - iskiernik separacyjny zamknięte, wysokowydajne iskierniki do podłączenia elementów ochrony odgromowej i bliskich elementów metalowych, które nie mogą mieć bezpośredniego połączenia Systemy zasilania NN do V Parametry / Typ ISG-50 ISG-100 Prąd udarowy I imp 50 ka 50 ka Znamionowe napięcie zapłonu U rimp 0,9 kv 0,95 kv Znamionowa odporność napięciowa AC U WAC 0,04 kv 0,07 kv Znamionowa odporność napięciowa DC U WDC 0,05 kv 0,1 kv Rezystancja izolacji 100 MOhm 100 MOhm Klasyfi kacja klasa N - norm. obciążenia klasa N - norm. obciążenia Stopień ochrony IP 67 IP 67 Zakres temperatur pracy -40 C 80 C -40 C 80 C PN-EN :2012 PN-EN :2012 Numer katalogowy

78 ISG- NOWE Inne - iskiernik separacyjny zamknięte, wysokowydajne iskierniki do podłączenia elementów ochrony odgromowej i bliskich elementów metalowych, które nie mogą mieć bezpośredniego połączenia Systemy zasilania NN do V Parametry / Typ ISG-250 ISG-500 Prąd udarowy I imp 100 ka 100 ka Znamionowe napięcie zapłonu U rimp 1,4 kv 1,5 kv Znamionowa odporność napięciowa AC U WAC 0,25 kv 0,35 kv Znamionowa odporność napięciowa DC U WDC 0,38 kv 0,5 kv Rezystancja izolacji 100 MOhm 100 MOhm Klasyfi kacja klasa H - duże obciążenia klasa H - duże obciążenia Stopień ochrony IP 67 IP 67 Zakres temperatur pracy -40 C 80 C -40 C 80 C PN-EN :2012 PN-EN :2012 Numer katalogowy

79 Katalog - Ograniczniki przepięć ISGC- NOWE Inne - iskiernik separacyjny zamknięte, wysokowydajne iskierniki do podłączenia elementów ochrony odgromowej i bliskich elementów metalowych, które nie mogą mieć bezpośredniego połączenia Systemy zasilania NN do V Parametry / Typ ISGC-50 ISGC-100 Prąd udarowy I imp 50 ka 50 ka Znamionowe napięcie zapłonu U rimp 0,9 kv 0,95 kv Znamionowa odporność napięciowa AC U WAC 0,04 kv 0,07 kv Znamionowa odporność napięciowa DC U WDC 0,05 kv 0,1 kv Rezystancja izolacji 100 MOhm 100 MOhm Klasyfi kacja clasa N - norm. obciążenia clasa N - norm. obciążenia Stopień ochrony IP 67 IP 67 Zakres temperatur pracy -40 C 80 C -40 C 80 C PN-EN :2012 PN-EN :2012 Numer katalogowy

80 ISGC- NOWE Inne - iskiernik separacyjny zamknięte, wysokowydajne iskierniki do podłączenia elementów ochrony odgromowej i bliskich elementów metalowych, które nie mogą mieć bezpośredniego połączenia Systemy zasilania NN do V Parametry / Typ ISGC-250 ISGC-500 Prąd udarowy I imp 100 ka 100 ka Znamionowe napięcie zapłonu U rimp 1,4 kv 1,5 kv Znamionowa odporność napięciowa AC U WAC 0,25 kv 0,35 kv Znamionowa odporność napięciowa DC U WDC 0,38 kv 0,5 kv Rezystancja izolacji 100 MOhm 100 MOhm Klasyfi kacja klasa H - duże obciążenia klasa H - duże obciążenia Stopień ochrony IP 67 IP 67 Zakres temperatur pracy -40 C 80 C -40 C 80 C PN-EN :2012 PN-EN :2012 Numer katalogowy

81 Katalog - Ograniczniki przepięć ISGO-500 NOWE Inne - iskiernik separacyjny zamknięte, wysokowydajne iskierniki do podłączenia elementów ochrony odgromowej i bliskich elementów metalowych, które nie mogą mieć bezpośredniego połączenia Systemy zasilania NN do V Parametry / Typ ISGO-500 Prąd udarowy I imp 100 ka Znamionowe napięcie zapłonu U rimp 1,5 kv Znamionowa odporność napięciowa AC U WAC 0,35 kv Znamionowa odporność napięciowa DC U WDC 0,5 kv Rezystancja izolacji 100 MOhm Klasyfi kacja klasa H - duże obciążenia Stopień ochrony IP 67 Zakres temperatur pracy -40 C 80 C PN-EN :2012 Numer katalogowy

82 Notatki Systemy zasilania NN do V 80

83 Katalog - Ograniczniki przepięć SPD do systemów fotowoltaicznych Systemy fotowoltaiczne Ochrona falowników PV dla systemów fotowoltaicznych Rozwiązania PV dla domów jednorodzinnych Elektrownie PV Ochrona off-grid przetwornic słonecznych Ochrona dla systemów ładowania baterii Ogranicznik prądu piorunowego PV Typ 1 i 2 SPD Ogranicznik przepięć Typ 2 SPD PV 81

84 SPD do systemów fotowoltaicznych Instalacja systemów fotowoltaicznych ze względu na wysoki poziom technologii jest kosztowną inwestycją. Żeby możliwy był zwrot poniesionych kosztów, to żywotność systemu powinna być rzędu dziesięcioleci. Producenci systemów fotowoltaicznych zazwyczaj zapewniają około dwudziestu lat gwarancji. Aby zapewnić bezawaryjne działanie w całym okresie eksploatacji, należy już na etapie projektowania zapewnić kompleksową ochronę prze wyładowaniami atmosferycznymi i indukowanymi przepięciami. Ochronę należy zapewnić nie tylko na wyjściu inwertera, lecz także samym panelom słonecznym. Zgodnie z normą PN-EN do przewidywanych zagrożeń zaliczyć należy uderzenia pioruna bezpośrednie oraz w pobliżu. Uderzenia pioruna i przepięcia nimi wywoływane mogą spowodować znaczne straty finansowe, a w przypadku paneli słonecznych montowanych na dachach mogą także uszkodzić konstrukcję budynku. Projekty systemów fotowoltaicznych, w tym ochrony przed piorunami i przepięciami określone zostały w standardzie PN-HD (Instalacje elektryczne w budownictwie systemy fotowoltaiczne), PN-EN (Ochrona przeciwprzepięciowa dla produkcji energii przez systemy fotowoltaiczne), specyfikacja techniczna CLC/TS (Ochrona przeciwprzepięciowa dla specjalnych aplikacji, w tym DC wybór i zasady stosowania ograniczniki przepięć dla instalacji fotowoltaicznych). Najbardziej istotnym elementem systemu fotowoltaicznego jest inwerter, dlatego też na jego ochronę należy położyć największy nacisk w całej koncepcji ochrony odgromowej i przeciwprzepięciowej. Ponadto elementy systemu fotowoltaicznego (ich metalowe części) powinny zostać zintegrowane w instalacji uziemiającej. Dobór SPD od strony DC: U CPV maksymalne napięcie ciągłej pracy U OC STC standardowe napięcie stringu PV U CPV 1,2 U OC STC Jeśli zachowany jest odstęp izolacyjny s Instaluje się SPD PV T2 Jeśli odległość l między panelami a inwerterem jest większa niż 10 m - SPD instaluje się po obu stronach linii DC Jeśli nie jest zachowany odstęp izolacyjny s Instaluje się SPD PV T1 i 2 Zawsze jest konieczne instalowanie SPD po obu stronach linii DC Wszystkie ograniczniki SALTEK do systemów fotowoltaicznych są badane zgodnie z normą EN Systemy fotowoltaiczne Podstawowy schemat okablowania i połączeń systemu fotowoltaicznego panel fotowoltaiczny skrzynka przyłączeniowa I 10 m odległość między panelami a inwerterem SPD linii danych linia komunikacyjna inwerter (+) (-) DC AC L N SPD PV SPD PV SPD PE HD HD HD Rys 1 a) Y połączenie b) połączenie c) ołączenie Strona DC systemu PV może być albo odkryta (izolowana) albo z jednym biegunem uziemionym. Rysunki 1 i 2 (patrz CLC / TS ) pokazują, jak SPD po stronie DC musi być podłączony. Podczas montowania SPD, koniecznie jest zachowanie odpowiedniej długości przewodów łączących zgodnie z HD IEC (rozdział 534), klauzula Rys 2 e) I połączenie f) L połączenie 82

85 Katalog - Ograniczniki przepięć INX-B+C PV...U (FM) SPD PV typ 1 i typ 2 - ogranicznik prądów piorunowych dla systemów fotowoltaicznych wymienne moduły, optyczna sygnalizacja zadziałania ogranicznik przepięć przeznaczony do instalacji w stałoprądowych obwodach systemów fotowoltaicznych wartość maksymalnego napięcia SPD: Ucpv 1,2x UOC STC Parametry / Typ INX-b+C PV 500U INX-b+C PV 500U FM INX-b+C PV 700U INX-b+C PV 700U FM Najwyższe napięcie pracy 1/3, 2/3 U CPV 500 V DC 500 V DC 700 V DC 700 V DC Prąd udarowy (10/350 µs) I imp 25 ka 25 ka 25 ka 25 ka Znamionowy prąd wyładowczy (8/20 µs) 30 ka 30 ka 30 ka 30 ka Maksymalny prąd wyładowczy (8/20 µs) I max 60 ka 60 ka 60 ka 60 ka Napięciowy poziom ochrony 1/2 3,4 kv 3,4 kv 4,8 kv 4,8 kv Napięciowy poziom ochrony 1/3, 2/3 1,7 kv 1,7 kv 2,4 kv 2,4 kv Znamionowy prąd zwarcia I SCPV 63 A DC 63 A DC 125 A DC 125 A DC Czas zadziałania t a 25 ns 25 ns 25 ns 25 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole czerwone pole czerwone pole Zdalna sygnalizacja Zdalna sygnalizacja (typ styku) bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 1,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm Szyna DIN 35 mm Szyna DIN 35 mm PN-EN : , PV T1, PV T2 PN-EN : , PV T1, PV T2 PN-EN : , PV T1, PV T2 PN-EN : , PV T1, PV T2 Numer katalogowy Systemy fotowoltaiczne Moduł wymienny INX-b+C PV 250U V/0 INX-b+C PV 250U V/0 INX-b+C PV 350U V/0 INX-b+C PV 350U V/0 Numer katalogowy

86 INX-B+C PV 1000Y (FM) SPD PV typ 1 i typ 2 - ogranicznik prądów piorunowych dla systemów fotowoltaicznych wymienne moduły, optyczna sygnalizacja zadziałania ogranicznik przepięć przeznaczony do instalacji w stałoprądowych obwodach systemów fotowoltaicznych zdalna sygnalizacja wartość maksymalnego napięcia SPD: Ucpv 1,2x UOC STC Systemy fotowoltaiczne Parametry / Typ INX-b+C PV 1000Y INX-b+C PV 1000Y FM Najwyższe napięcie pracy 1/3, 2/3 U CPV V DC V DC Prąd udarowy (10/350 µs) I imp 12,5 ka 12,5 ka Znamionowy prąd wyładowczy (8/20 µs) 30 ka 30 ka Maksymalny prąd wyładowczy (8/20 µs) I max 60 ka 60 ka Napięciowy poziom ochrony 1/2 3,6 kv 3,6 kv Napięciowy poziom ochrony 1/3, 2/3 3,6 kv 3,6 kv Znamionowy prąd zwarcia I SCPV 125 A DC 125 A DC Czas zadziałania t a 25 ns 25 ns (drut) 2,5 / 50 mm 2 2,5 / 50 mm 2 (linka) 2,5 / 35 mm 2 2,5 / 35 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole Zdalna sygnalizacja bezpotencjałowy zestyk przełączny Zdalna sygnalizacja (typ styku) 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm Szyna DIN 35 mm PN-EN : , PV T2 PN-EN : , PV T2 Numer katalogowy Moduł wymienny INX-b+C PV 500Y V/0 INX-b+C PV 500Y V/0 Numer katalogowy

87 Katalog - Ograniczniki przepięć INX-C PV... U (FM) SPD PV typ 2 - ogranicznik przepięć dla systemów fotowoltaicznych wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania ogranicznik przepięć przeznaczony do instalacji w stałoprądowych obwodach systemów fotowoltaicznych zdalna sygnalizacja wartość maksymalnego napięcia SPD: Ucpv 1,2x UOC STC Parametry / Typ INX-C PV 170U INX-C PV 170U FM INX-C PV 500U INX-C PV 500U FM INX-C PV 600U INX-C PV 600U FM Najwyższe napięcie pracy 1/2 U CPV 250 V DC 250 V DC 750 V DC 750 V DC 900 V DC 900 V DC Najwyższe napięcie pracy 1/3, 2/3 U CPV 170 V DC 170 V DC 510 V DC 510 V DC 600 V DC 600 V DC Znamionowy prąd wyładowczy (8/20 µs) 15 ka 15 ka 15 ka 15 ka 15 ka 15 ka Maksymalny prąd wyładowczy (8/20 µs) I max 40 ka 40 ka 30 ka 30 ka 30 ka 30 ka Napięciowy poziom ochrony 1/2 1,2 kv 1,2 kv 4 kv 4 kv 4,2 kv 4,2 kv Napięciowy poziom ochrony 1/3, 2/3 0,6 kv 0,6 kv 2 kv 2 kv 2,1 kv 2,1 kv Znamionowy prąd zwarcia I SCPV 63 A DC 63 A DC 63 A DC 63 A DC 125 A DC 125 A DC Czas zadziałania t a 25 ns 25 ns 25 ns 25 ns 25 ns 25 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole czerwone pole czerwone pole czerwone pole czerwone pole Zdalna sygnalizacja Zdalna sygnalizacja (typ styku) bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC bezpotencjałowy zestyk przełączny 250 V / 0,5 A AC, 250 V / 0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 1,5 mm 2 1,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C Montaż Szyna DIN 35 mm PN-EN : , PV T2 Szyna DIN 35 mm PN-EN : , PV T2 Szyna DIN 35 mm PN-EN : , PV T2 Szyna DIN 35 mm PN-EN : , PV T2 Szyna DIN 35 mm PN-EN : , PV T2 Szyna DIN 35 mm PN-EN : , PV T2 Numer katalogowy Systemy fotowoltaiczne Moduł wymienny INX-C PV 170U V/0 INX-C PV 170U V/0 INX-C PV 500U V/0 INX-C PV 500U V/0 INX-C PV 600U V/0 INX-C PV 600U V/0 Numer katalogowy

88 INX-C PV...Y (FM) SPD PV typ 2 - ogranicznik przepięć dla systemów fotowoltaicznych wymienne moduły, optyczna sygnalizacja zadziałania, moduł blokowania ogranicznik przepięć przeznaczony do instalacji w stałoprądowych obwodach systemów fotowoltaicznych zdalna sygnalizacja wartość maksymalnego napięcia SPD: Ucpv 1,2x UOC STC Systemy fotowoltaiczne Parametry / Typ INX-C PV 700Y INX-C PV 700Y FM INX-C PV 1000Y INX-C PV 1000Y FM INX-C PV 1200Y INX-C PV 1200Y FM Najwyższe napięcie pracy 1/3, 2/3 U CPV 750 V DC 750 V DC V DC V DC 1200 V DC 1200 V DC Znamionowy prąd wyładowczy (8/20 µs) 20 ka 20 ka 15 ka 15 ka 15 ka 15 ka Maksymalny prąd wyładowczy (8/20 µs) I max 40 ka 40 ka 30 ka 30 ka 30 ka 30 ka Napięciowy poziom ochrony 1/2 3,6 kv 3,6 kv 4 kv 4 kv 4,2 kv 4,2 kv Napięciowy poziom ochrony 1/3, 2/3 3,6 kv 3,6 kv 4 kv 4 kv 4,2 kv 4,2 kv Znamionowy prąd zwarcia I SCPV 63 A DC 63 A DC 125 A DC 125 A DC 125 A DC 125 A DC Czas zadziałania t a 25 ns 25 ns 25 ns 25 ns 25 ns 25 ns (drut) 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 1 / 35 mm 2 (linka) 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 1 / 25 mm 2 Sygnalizacja zadziałania czerwone pole czerwone pole czerwone pole czerwone pole czerwone pole czerwone pole Zdalna sygnalizacja Zdalna sygnalizacja (typ styku) bezpotencjałowy zestyk przełączny 250 V/0,5 A AC, 250 V/0,1 A DC bezpotencjałowy zestyk przełączny 250 V/0,5 A AC, 250 V/0,1 A DC bezpotencjałowy zestyk przełączny 250 V/0,5 A AC, 250 V/0,1 A DC Przekrój przewodów zdalnej sygnalizacji 1,5 mm 2 1,5 mm 2 1,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C +80 C -40 C +80 C -40 C +80 C -40 C +80 C -40 C C -40 C C Montaż Szyna DIN 35 mm PN-EN : , PV T2 Szyna DIN 35 mm PN-EN : , PV T2 Szyna DIN 35 mm PN-EN : , PV T2 Szyna DIN 35 mm PN-EN : , PV T2 Szyna DIN 35 mm PN-EN : , PV T2 Szyna DIN 35 mm PN-EN : , PV T2 Numer katalogowy Moduł wymienny INX-C PV 350Y V/0 INX-C PV 350Y V/0 INX-C PV 500Y V/0 INX-C PV 500Y V/0 INX-C PV 600Y V/0 INX-C PV 600Y V/0 Numer katalogowy

89 Katalog - Ograniczniki przepięć INX-C PV..., INX-B+C PV... Wymienne moduły dla ograniczników typu 1 i typu 2 SPD SALTEK posiadają wymienne moduły możliwość łatwego wysunięcia moduły z jego podstawy w celu zbadania izolacji bez konieczności odłączania urządzenia z obwodu nowe moduły umożliwiają prostą orientacje góra-dół w SPD, zgodnie z przychodzącymi kablami a także służą do szybkiej i łatwej wymiany w przypadku zadziałania wymienne moduły (oznaczone xxx V/0 ) są identyczne do tych używanych w oryginalnym produkcie poziom występującego napięcia nie może być mieszane ze względu na identyczność klucza napięciowego na module i odpowiadającej podstawie 45 52,5 36 INX-b+C PV 500Y V/ ,3 18 Systemy fotowoltaiczne Typ Numer katalogowy INX-C PV 170U V/ INX-C PV 500U V/ INX-C PV 600U V/ Typ Numer katalogowy INX-C PV 350Y V/ INX-C PV 500Y V/ INX-B+C PV 250U V/ Typ Numer katalogowy INX-B+C PV 350U V/ INX-B+C PV 500Y V/ INX-C PV 600Y/

90 Notatki Systemy fotowoltaiczne 88

91 Katalog - Ograniczniki przepięć SPD do teletechniki/linii sygnałowych/sieci telekomunikacyjnych Bezpieczeństwo, sygnalizacja pożaru oraz systemy CCTV Technologia IP i sieci danych (Ethernet) ADSL i telekomunikacja Anteny Systemy dostępu Systemy sterowania dla przemysłu Prąd piorunowy ograniczników ST1; ST1+2+3 Ochrona przeciwprzepięciowa ST2+3; ST3 Seria BD - ogranicznik prądu piorunowego Seria DM DMG - z jedno / dwu / trzy / cztery liniami komunikacyjnymi, G - z izolowanym uziemieniem Seria DMHF - dla linii o dużych prędkościach Seria DM-PROFIBUS Seria DL dla Ethernet i technologii IP Seria DP dla dodatkowego zasilania niskiego napięcia Seria VL dla CCTV Seria CLSA dla modułów rozłącznych LSA-PLUS Seria.X dla kabli koncentrycznych 89 Systemy telekomunikacyjne, sygnałowe i teletechniczne

92 Ochrona systemów telekomunikacyjnych, sygnałowych i teletechnicznych Podstawową zasadą przy ochronie przed przepięciami jest kompleksowośći i koordynacja ograniczników. Wymagania kompleksowości mogą być spełnione poprzez zainstalowanie ograniczników na wszystkich wejściach i wyjściach danego urządzenia, tzn. że trzeba chronić przewody zasilające, pomiarowe i interfejsy komunikacyjne. Koordynację zapewnić można poprzez zainstalowanie ograniczników z różnym efektem działania szeregowo na przewodzie odpowiednio linii komunikacyjnej i interfejsu. Kryteria dla spełnienia wymogów kompleksowości i koordynacji są szczególnie ważne w miejscu instalacji, odpowienio granica stref, maksymalny prąd impulsowy lub wyładowczy, wymagany poziom ochrony i czas zadziałania. Zasady koordynacji ograniczników i kompleksowości ochrony pokazano na rys.1. Zasadę oznaczenia dla łatwiejszej oreintacji pokazano w tabeli: Przejście przez strefy Lokalizacja LPZ 0 LPZ 1 ST 1 LPZ 1 LPZ 2 ST 2 LPZ 2 LPZ 3 ST 3 Rys. 1 INX-B+C ogranicznik prądu piorunowego SPD typ 1 INX-C ogranicznik przepięć SPD typ 2 DA ogranicznik przepięć SPD typ 3 BD-T ogranicznik prądu piorunowego DM kombinowany ogranicznik przepięć M&C pomiary i kontrola pomieszczeń Przykład: Zasada koordynacji ograniczników i kompleksowa ochrona Zasilanie nn PEN 10 m 6 m Produkt Opis Lokalizacja BD 250 T ogranicznik prądu piorunowego ST 1 BDG 24 kombinowany ogranicznik prądu piorunowego ST1+2+3 DM-024/1R kombinowany ogranicznik ST2+3 DJ przepięć Szyna ekwipotencjalna Czujnik Linia sygnalizacyjna > 5 m LPZ 1 LPZ 0 Czujnik rurociąg Systemy telekomunikacyjne, sygnałowe i teletechniczne Przy wyborze typu ochrony dla sygnałów słaboprądowych należy znać szczegółowe informacje na temat chronionego sygnału: Napięcie sygnału Prąd sygnału Szerokość przesyłanego pasma częstotliwości kształt i częstotliwość sygnału Przebieg linii w strefach ochrony (LPZ 0 do LPZ 2) L+impedancja wzdłużna maksymalna tłumienność Możliwość nieumyślnego wprowadzenia napięcia (tzw. wysoka odporność na zwarcie) Przy montażu wszystkich ograniczników przepięć należy przestrzegać rodziału pomiędzy wejściem niechronione przewody a wyjściem chronione przewody i uziemieniem. Przykłady najczęstszych błędów połączenia między wejściem a wyjściem i uziemieniem oraz prawidłowe połączenia przedstawiono na rys. 2. Rys. 2 Połaczenia między wejściem i wyjściem i uziemieniem Niechronione przewody wejściowe powinny być odizolowane od chronionych linii wyjściowych Wejście niepoprawnie Wejście poprawnie Wejście do uziemienia odgromowego Wyjście Wyjście Wyjście odzielony iskiernikiem poprawnie gazociąg niepoprawnie niepoprawnie Wyrównanie potencjału przepięcia impulsowego musi zawsze odbywać się poza chronione urządzenie. Na rys. 3 pokazano właściwe podłączenie ograniczników przepięć systemu sterowania z zewnętrznym źródłem zasilania i danych pomiarowych oraz interfejs komunikacyjny. Rys. 3 Zasady ochrony RS L1 L2 L3 PEN przewody do czujników CS PE 90

93 Katalog - Ograniczniki przepięć Zasady lokalizacji ograniczników przepięć Dla łatwiejszej orientacji przy lokalizacji słaboprądowych ograniczników firma SALTEK wprowadziła nowy rodzaj słaboprądowych ograniczników pod oznaczeniem ST1, ST2 i ST3. Te nowe oznaczenia bardzo szczegółowo określają położenie słaboprądowych ograniczników w obiektach w ramach strefowej ochrony zgodnie z normami EN A1, A2 i EN strefowa ochrona. Rys. 4 Odległości koordynacyjne a) odległość pomiędzy ST 1 i ST 2+3 większa niż 5 m urządzenie b) odległość pomiędzy ST 1 i ST 2+3 nie większa niż 5 m czujnik Kolejną ważną rzeczą, którą należy wziąć pod uwagę jest fakt, że większość słąboprądowych ograniczników jest wielostopniowa. Njaczęściej używane ogranicnziki są dwustopniowe, składające się z drugiego i trzeciego stopnia (ST2+3). Obejmuje grupę ograniczników DM. Ten typ ograniczników jest przenaczony do linii komunikacyjnych, które znajdują się wewnątrz budynku. Dla systemów, które przychodzą z zewnątrz (tj. przechodzą przez strefę LPZ 1 do strefy LPZ 2), można zastosować kombinowany ogranicznik tj. ogranicznik grupy DM (ST 2 + 3) i ogranicznik prądu piorunowego typu BD (ST 1) lub trzystopniowy ogranicznik grupy BDM lub BDG (ST ). Na rys 4. pokazano, który wariant dla jakiego przypadku należy zastosować. Ze względu na to, że większość słaboprądowych ograniczników jest wielostopniowa należy zwrócić uwagę na ich poprawne połączenie. Ograniczniki słaboprądowe instaluję się w taki sposób, aby zawsze jego wyjście było po stronie chronionego urządzenia, a wejście w kierunku linii komunikacyjnej, jak pokazano na rys. 5. Dla kompleksowej ochrony systemów komunikacji jest konieczne, aby oprócz linii pomiarowych i przesyłu danych chronić urządzenia od strony zasilania. Ochrona od strony napięcia przemiennego 230 V AC jest przedstawiona na rys. 3 (zasady ochrony RS). Dla ochrony od strony małych napięć stosuje się ograniczniki grupy DP, które są przystosowane do ochrony zarówno dla napięcia przemiennego jak i napięcia stałego. Przewody dla linii sygnałowych bardzo często posiadają ekran. Zasadę uziemienia ekranu pokazano na rys. 6. Rys. 5 Rys. 6 DA 275 DF6 Wyłącznik główny 230 V Chronione urządzenie L Ochrona elektronicznych systemów zabepieczających L L N Wejście Wyjście N PE N PE Uziemienie ekranu Wyjście Wyjście Wejście Wejście DM 006/1R DJ a1 PE b1 a2 PE b2 a1 PE b1 Wejście Wyjście a2 PE b2 A B +12 V GND centralna jednostka sterująca urządzenie DM 012/1L2 DJ linia komunikacyjna RS485 DM 006/1R DJ a1 PE b1 Wejście Wyjście a2 PE b2 A B a1 PE b1 Wejście Wyjście a2 PE b2 +12 V GND częścią systemu, na przykład komunikatora, jednostka kontrolująca, czujnik PIR Wyjście Wyjście Wejście Wejście DM 012/1L2 DJ czujnik Chronione urządzenie A B +12 V GND Systemy telekomunikacyjne, sygnałowe i teletechniczne Konserwacja ograniczników Ograniczniki przepięć SALTEK niewymagają konserwacji w czasie ich użytkowania. Podczas ich użytkowania należy przeprowadzać okresowe kontrole. Uszkodzenie ograniczników słaboprądowych powoduje przerwy w łączności lub stałe zwarcie w komunikacji 91

94 Zastosowanie SPD SALTEK w systemach sygnałowych, danych i telekomunikacyjnych Systemy telekomunikacyjne, sygnałowe i teletechniczne Interfejs / Sygnał Pętla prądowa 0 20 ma, 4 20 ma SYSTEMY POMIAROWO-KONTROLNE I MAGISTRALE DANYCH Chronione żyły U (DC) (V) 2 12/24 Prąd udarowy SPD Sposób i wyładowczy na żyłę xx napięcie pracy montażu 10/350 μs 8/20 μs x 10 ka DM-xx/1R DJ DIN 35 x 10 ka DM-xx/1-RS DIN 35 Uwagi 2 12/24 x 10 ka DM-xx-V/1-R1 DIN /24 x 10 ka CLSA-xx LSA plus odłączany 2 12/24 5 ka x BDM-xx-V/1-R1 DIN 35 x 10 ka DM-xx-V/2-R1 DIN /24 x 10 ka DM-xx-V/2-FR1 DIN 35 masa pływająca x 10 ka 2ks DM-xx/1 R DJ DIN /24 x 10 ka DMG-xx-V/1-R1 DIN 35 izolowana masa sygnałowa 2 12/24 x 10 ka DMG-xx-/1-RS DIN 35 izolowana masa sygnałowa 2 12/24 x 10 ka DMG-xx/1R DJ DIN 35 izolowana masa sygnałowa 2 12/24 5 ka x BDG-xx-V/1-R1 DIN 35 izolowana masa sygnałowa x 10 ka DM-xx-V/1-R1 DIN 35 x 10 ka DM-xx-V/1-FR1 DIN 35 masa pływająca x 10 ka CLSA-xx LSA plus odłączany x 10 ka DM-xx/1R DJ DIN ka x BDM-xx-V/1-R1 DIN 35 x 10 ka DM-xx-V/1-R1 DIN /48 x 10 ka DM-xx-V/1-FR1 DIN 35 masa pływająca x 10 ka DM-xx/1R DJ DIN 35 x 10 ka DM-012-V/1-R1 DIN x 10 ka DM-012-V/1-FR1 DIN 35 masa pływająca x 10 ka DM-012/1R DJ DIN ka x BDM-012-V/1-R1 DIN 35 x 10 ka DM-006-V/1-R1 DIN x 10 ka DM-006-V/1-FR1 DIN 35 masa pływająca x 10 ka DM-006/1R DJ DIN x 10 ka DM-006/3R DJ DIN 35 3/4 5 x 10 ka DMG-006-V/1-4R1 DIN 35 izolowana masa sygnałowa 3/4 5 x 10 ka DMG-006-V/1-4FR1 DIN 35 masa pływająca 4 5 x 10 ka DM-006/4R DJ DIN ka x BDM-006-V/1-R1 DIN 35 x 10 ka DM-006-V/1-R1 DIN x 10 ka DM-006-V/1-FR1 DIN 35 masa pływająca x 10 ka DM-006/1R DJ DIN 35 x 10 ka DMG-006-V/1-4R1 DIN 35 izolowana masa sygnałowa 4 5 x 10 ka DMG-006-V/1-4FR1 DIN 35 masa pływająca x 10 ka DM-006/4R DJ DIN ka x BDM-xx-V/1-R1 DIN 35 I = 0,06 A x 10 ka DM-xx-/1-R DJ DIN 35 I = 0,37 A x 10 ka DM-xx-/1-L DJ DIN x 10 ka CLSA-xx LSA plus odłączany I = 0,5 A x 10 ka DM-xx-/1-RS DIN x 10 ka DMG-xx-/1-RS DIN x 10 ka DMLF-024-/1-RS DIN 35 x 10 ka DM-xx-V/1-R1 DIN x 10 ka DM-xx-V/1-FR1 DIN 35 masa pływająca x 10 ka DMG-xx-V/1-R1 DIN 35 izolowana masa sygnałowa I = 1 A 2 x 10 ka DMG-xx-V/1-FR1 DIN 35 masa pływająca 5 ka x BDM-xx-V/1-R1 DIN ka x BDG-xx-V/1-R1 DIN 35 izolowana masa sygnałowa 5 ka x BDM-xx-V/1-FR1 DIN 35 masa pływająca 5 ka x BDG-xx-V/1-FR1 DIN 35 masa pływająca 6 48 x 10 ka DM-xx-/1-L2 DJ DIN 35 x 10 ka DM-xx-V/1-R2 DIN 35 I = 2 A 2 x 10 ka DM-xx-V/1-FR2 DIN 35 masa pływająca 6 60 x 10 ka DMG-xx-V/1-R2 DIN 35 izolowana masa sygnałowa x 10 ka DMG-xx-V/1-FR2 DIN 35 masa pływająca 5 ka x BD-090-T-V/1-16 DIN 35 5 ka x BD-090-T-V/1-F16 DIN 35 masa pływająca x 10 ka DM-012-V/1-R1 DIN x 10 ka DM-012-V/1-FR1 DIN 35 masa pływająca x 10 ka DM-012/1R DJ DIN ka x BDM-012-V/1-R1 DIN 35 x 10 ka CLSA-006 LSA plus odłączany 2 do 6 x 10 ka DM-006-V/1-R1 DIN 35 x 10 ka DM-006-V/1-FR1 DIN 35 masa pływająca x 10 ka DM-006/1R DJ DIN 35 3 do 6 x 10 ka DM-006/3R DJ DIN 35 3/4 do 6 x 10 ka DMG-006-V/1-4R1 DIN 35 3/4 do 6 x 10 ka DMG-006-V/1-4FR1 DIN 35 masa pływająca 4 do 6 x 10 ka DM-006/4R DJ DIN 35 2 do 6 5 ka x BDM-xx-V/1-R1 DIN 35 x 10 ka DM-006-V/1-R1 DIN x 10 ka DM-006-V/1-FR1 DIN 35 masa pływająca x 10 ka DM-xx/1R DJ DIN ka x BDM-xx-V/1-R1 DIN 35 Sygnały binarne BLN Building Level Network TTL RS-485 do 1,5 Mbit/s RS-422 Sygnały analogowe Uniwersalna zgrubna ochrona 2 70 RS-232 Pomiar temperatury (czujniki) Pt-100, Pt-1000 Ni-1000, NTC, PTC Protokół OPTRON 92

95 Katalog - Ograniczniki przepięć Interfejs / Sygnał Zasilanie DC SYSTEMY POMIAROWO-KONTROLNE I MAGISTRALE DANYCH Chronione żyły U (DC) (V) I = 2 A I =16 A I = 2 A I = 1 A I = 1 A ka x Prąd udarowy SPD Sposób i wyładowczy na żyłę xx napięcie pracy montażu 10/350 μs 8/20 μs Uwagi x 10 ka DM-xx-V/1-R2 DIN 35 x 10 ka DM-xx-V/1-FR2 DIN 35 masa pływająca x 10 ka DM-xx/1 L2 DJ DIN 35 x 2 ka DP-xx DIN 35 x 2 ka DP-xx-V/1-16 DIN 35 x 2 ka DP-xx-V/1-F16 DIN 35 masa pływająca x 10 ka DMG-xx-V/1-R2 DIN 35 izolowana masa sygnałowa x 10 ka DMG-xx-V/1-FR2 DIN 35 masa pływająca 5 ka x BDM-xx-V/1-R1 DIN 35 BDM-xx-V/1-FR1 DIN 35 masa pływająca BDG-xx-V/1-R1 DIN 35 izolowana masa sygnałowa BDG-xx-V/1-FR1 DIN 35 masa pływająca I = 6 A 2 24 x 1 ka DPF-24 DIN 35 filtr RFI M-Bus x 10 ka DM-048-V/1-R1 DIN x 10 ka DM-048/1R DJ DIN ka x BDM-048-V/1-R1 DIN 35 CAN-Bus x 10 ka DM-006-V/1-R1 DIN transmisja max. 1,5 Mbit/s x 10 ka DM-006/1R DJ DIN ka x BDM-006-V/1-R1 DIN 35 Device Net x 10 ka DM-024-V/1-R2 DIN 35 I = 2 A 2 24 transmisja 500 kbit/s x 10 ka DM-024/1 L2 DJ DIN 35 I = 2 A 2 5 x 10 ka DM-006-V/1-R2 DIN 35 x 10 ka DM-006/1L2 DJ DIN 35 I = 1 A ka x BDM-024-V/1-R1 DIN ka x BDM-006-V/1-R1 DIN 35 C-Bus 2 5 x 10 ka DM-006-V/1-R1 DIN 35 Honeywell x 10 ka DM-006/1R DJ DIN transmisja max. 0,9 Mbit/s 5 ka x BDM-006-V/1-R1 DIN 35 Dupline ka x BDG-012-V/1-R1 DIN 35 masa pływająca E-Bus (Honeywel) ka x BDG-048-V/1-R1 DIN 35 masa pływająca Fieldbus Foundation ka x BDG-048-V/1-R1 DIN 35 masa pływająca Genius I/O Bus ka x BDG-012-V/1-R1 DIN 35 masa pływająca FIPIO/FIPWAY ka x BDG-048-V/1-R1 DIN 35 masa pływająca INTERBUS INLINE ka x BDG-048-V/1-R1 DIN 35 masa pływająca K-Bus ka x BDG-024-V/1-R1 DIN 35 masa pływająca LUXMATE-Bus ka x BDG-024-V/1-R1 DIN 35 masa pływająca Procontic CS31 (RS-232) ka x BDM-024-V/1-R1 DIN 35 Profibus-DP/FMS x 10 ka DM-006-V/1-R1 DIN 35 do 2 6 x 10 ka DM-006/1R DJ DIN 35 1,5 Mbit/s ka x BDM-006-V/1-R1 DIN 35 do 20 Mbit/s 9 18 x 150 A DL-RS DD9 Canon 2 6 x 10 ka DM-PROFIBUS 5V DIN 35 do 50 Mbit/s 2+2 6/24 x 10 ka DMHF-xx-V/1-4R1 DIN /24 x 10 ka DMHF-xx-V/1-4FR1 DIN 35 masa pływająca R-Bus ka x BDG-006-V/1-R1 DIN 35 izolowana masa sygnałowa SDLS 2 6 x 5 ka CLSA-6 Krone LSA+ Securilan-LON-Bus ka x BDG-006-V/1-R1 DIN 35 masa pływająca SIGMA SYS ka x BDG-048-V/1-R1 DIN 35 masa pływająca (Siemens EPS) ka x BDM-048-V/1-R1 DIN 35 SS97 SINIS (RS-232) ka x BDM-024-V/1-R1 DIN 35 SUCONET ka x BDG-006-V/1-R1 DIN 35 masa pływająca TELEPERM M ka x BDM-012-V/1-R1 DIN 35 wejście analogowe ka x BDM-024-V/1-R1 DIN x 5 ka CLSA-12 Krone LSA x 5 ka CLSA-24 Krone LSA+ TELEPERM M x 10 ka DM-048-V/1-R1 DIN binarne I/O x 10 ka DM-048/1L DJ DIN ka x BDM-048-V/1-R1 DIN 35 TELEPERM M x 10 ka DM-012-V/1-R1 DIN ES100K x 10 ka DM-012/1L DJ DIN ka x BDM-012-V/1-R1 DIN 35 TELEPERM MFM100 5 ka x BDG-012-V/1-R1 DIN ka x BDG-012-V/1-FR1 DIN 35 masa pływająca TTY x 10 ka DM-xxx-V/1-R1 DIN x 10 ka DM-xxx/1R DJ DIN ka x BDM-xxx-V/1-R1 DIN 35 Styki bezpotencjałowe (odizolowane) x 10 ka DMJ-xx/2-RS DIN 35 x 10 ka DM-xx-V/2-JR1 DIN 35 x 10 ka DM-xx-V/2-JR2 DIN x 10 ka DM-xx-V/2-JFR1 DIN 35 masa pływająca x 10 ka DM-xx-V/2-JFR2 DIN 35 masa pływająca x 10 ka DM-xx-V/4-JFR1 DIN 35 x 10 ka DM-xx-V/4-JFR1 DIN 35 masa pływająca Ochrona przed krosem zasilania z linią do 400 V 2 24/48 x 5 ka DMS-xx DIN 35 Systemy telekomunikacyjne, sygnałowe i teletechniczne 93

96 Zastosowanie SPD SALTEK w systemach sygnałowych, danych i telekomunikacyjnych Interfejs / Sygnał ADSL linia analogowa Analogowa linia telefoniczna 2 DATEX-P 2 24 TELEKOMUNIKACJA, SYSTEMY TELEFONICZNE Prąd udarowy Chronione U (DC) SPD i wyładowczy na żyłę żyły (V) xx napięcie pracy 10/350 μs 8/20 μs 2 Sposób montażu Uwagi x 5 ka CLSA -TLF LSA plus odłączany x 5 ka CLSA -DSL LSA plus odłączany 170 x 10 ka DL-TLF DIN 35 RJ12 5 ka x BDG-230-V/1-R1 DIN 35 izolowana masa sygnałowa 5 ka x BDG-230-V/1-FR1 DIN 35 masa pływająca 90 5 ka x BD-250-T-V/1-16 DIN 35 x 5 ka CLSA -TLF LSA plus odłączany 170 x 10 ka DL-TLF DIN 35 RJ12 5 ka x BDG-230-V/1-R1 DIN 35 izolowana masa sygnałowa 5 ka x BDG-230-V/1-FR1 DIN 35 masa pływająca 90 5 ka x BD-250-T-V/1-16 DIN 35 x 10 ka CLSA-24 LSA plus odłączany x 10 ka DMG-024/1-RS DIN 35 x 10 ka DMG-024-V/1-R1 DIN 35 izolowana masa sygnałowa x 10 ka DMG-024-V/1-FR1 DIN 35 masa pływająca 5 ka x BDG-024-V/1-R1 DIN 35 izolowana masa sygnałowa 5 ka x BDG-024-V/1-FR1 DIN 35 masa pływająca ISDN U K0 x 10 ka DL-ISDN SV DIN x 2.5 ka DL-ISDN RJ45 DIN x 5 ka CLSA-ISDN LSA plus odłączany x 10 ka CLSL-24 LSA plus odłączany x 10 ka DMG-024/1R-RS DIN 35 izolowana masa sygnałowa x 10 ka DMG-024-V/1-R1 DIN 35 izolowana masa sygnałowa Modem M x 10 ka DMG-024-V/1-FR1 DIN 35 masa pływająca 5 ka x BDG-024-V/1-R1 DIN 35 izolowana masa sygnałowa 5 ka x BDG-024-V/1-FR1 DIN 35 masa pływająca 5 ka x BDM-24-V/1-R1 DIN 35 BDM-24-V/1-FR1 DIN 35 masa pływająca Systemy telefoniczne (np. Siemens, HICOM, ALCATEL) T-DSL 2 Uniwersalna zgrubna ochrona ka x 5 ka CLSA TLF LSA plus odłączany x 10 ka DL-TLF DIN 35 RJ ka x BD-250-T-V/1-16 DIN 35 x 5 ka CLSA-DSL LSA plus odłączany ka CLSA-TLF LSA plus odłączany x 10 ka DL-TLF box RJ ka x BD-250-T-V/1-16 DIN 35 x BD-250-T-V/1-16 DIN 35 x BD-250-T-V/1-F16 DIN 35 masa pływająca Systemy telekomunikacyjne, sygnałowe i teletechniczne 94

97 Katalog - Ograniczniki przepięć Interfejs/Sygnał ETHERNET 10/100/ Base T FDDI, CDDI Przemysłowy Ethernet Token Ring VG-Any LAN POE (power over ethernet) Chronione żyły U (DC) (V) SIECI PRZESYŁU DANYCH Prąd udarowy SPD Sposób i wyładowczy na żyłę xx napięcie pracy montażu 10/350 μs 8/20 μs Uwagi x 200 A DL-Cat.5e DIN 35 RJ45 x 200 A DL-Cat.6 DIN 35 RJ45 2 ka 150 A DL-1G-RJ45-5V DIN 35 RJ45 x 200 A DL-Cat.5e DIN 35 RJ45 x 200 A DL-Cat.6 DIN 35 RJ x 5 ka CLSA-06 LSA plus odłączany 8 6 x 200 A DL-Cat.5e DIN 35 RJ45 x 200 A DL-Cat.6 DIN 35 RJ x 200 A DL-Cat.6 8 PATCH PANEL 19" RACK LSA/RJ x 200 A DL-Cat.6 16 PATCH PANEL 19" RACK LSA/RJ x 200 A DL-Cat.6 24 PATCH PANEL 19" RACK LSA/RJ x 200 A DL-Cat.5e 8 RACK PANEL 19" RACK RJ x 200 A DL-Cat.5e 16 RACK PANEL 19" RACK RJ x 200 A DL-Cat.5e 24 RACK PANEL 19" RACK RJ x 200 A DL-Cat.5e DIN 35 RJ45 x 200 A DL-Cat.6 DIN 35 RJ x 200 A DL-Cat.6 8 PATCH PANEL 19" RACK LSA/RJ x 200 A DL-Cat.6 16 PATCH PANEL 19" RACK LSA/RJ x 200 A DL-Cat.6 24 PATCH PANEL 19" RACK LSA/RJ x 200 A DL-Cat.5e 8 RACK PANEL 19" RACK RJ x 200 A DL-Cat.5e 16 RACK PANEL 19" RACK RJ x 200 A DL-Cat.5e 24 RACK PANEL 19" RACK RJ x 200 A DL-Cat.5e DIN 35 RJ45 x 200 A DL-Cat.6 DIN 35 RJ x 200 A DL-Cat.6 8 PATCH PANEL 19" RACK LSA/RJ x 200 A DL-Cat.6 16 PATCH PANEL 19" RACK LSA/RJ x 200 A DL-Cat.6 24 PATCH PANEL 19" RACK LSA/RJ x 200 A DL-Cat.5e 8 RACK PANEL 19" RACK RJ x 200 A DL-Cat.5e 16 RACK PANEL 19" RACK RJ x 200 A DL-Cat.5e 24 RACK PANEL 19" RACK RJ45 4 6/48 x 5 ka/1 ka DL-100 POE-048 skrzynka zaciski/rj45 4 6/48 x 1,5/1 ka DL-Cat.5e POE plus DIN 35 zaciski/rj A DL-1G-RJ45-POE DIN 35 RJ x 200 A DL-Cat-60V DIN 35 RJ45 Systemy telekomunikacyjne, sygnałowe i teletechniczne 95

98 Zastosowanie SPD SALTEK w systemach sygnałowych, danych i telekomunikacyjnych Systemy telekomunikacyjne, sygnałowe i teletechniczne Interfejs / Sygnał AMPS, NADAC MHz DCS 1800 B MHz Transmitters Anteny, transmitery, odbiorniki, systemy szerokopasmowe, CCTV Chronione żyły GSM 900, GSMR 1 GPS MHz GSM PCS MHz TETRA, NMT MHz Naziemna TV UMTS 1 WLAN pasmo 2,4 GHz Prąd udarowy U (DC) SPD Sposób i wyładowczy na żyłę (V) xx napięcie pracy montażu 10/350 μs 8/20 μs Uwagi 70 x 10 ka HX-90 N50 F/F N50 I N =6 A 3,5 GHz 70 x 10 ka HX-90 N50 F/M N50 I N =6 A 3,5 GHz 170 x 10 ka HX-230 N50 F/F N50 I N =6 A 3,5 GHz 170 x 10 ka HX-230 N50 F/M N50 I N =6 A 3,5 GHz 70 2,5 ka 10 ka HX-90 N50 F/F N50 I N =6 A 3,5 GHz 170 2,5 ka 10 ka HX-230 N50 F/F N50 I N =6 A 3,5 GHz 15 ka 20 ka ZX-xx N50 N50 xx - częstotliwość 15 ka 20 ka ZX-xx N50 N50 xx - częstotliwość 70 x 20 ka HX-90 N50 F/F N50 I N =6 A 3,5 GHz 70 x 20 ka HX-90 N50 F/M N50 I N =6 A 3,5 GHz 170 x 20 ka HX-230 N50 F/F N50 I N =6 A 3,5 GHz 170 x 20 ka HX-230 N50 F/M N50 I N =6 A 3,5 GHz 70 x 10 ka HX-90 N50 F/F N50 I N =6 A 3,5 GHz 70 x 10 ka HX-90 N50 F/M N50 I N =6 A 3,5 GHz 170 x 10 ka HX-230 N50 F/F N50 I N =6 A 3,5 GHz 170 x 10 ka HX-230 N50 F/M N50 I N =6 A 3,5 GHz 15 ka 20 ka ZX-0.9 N50 N50 dostępne adaptery SMA, PIGTAIL 70 2,5 ka 10 ka HX-90 N50 F/F N50 I N =6 A 3,5 GHz 70 2,5 ka 10 ka HX-90 N50 F/M N50 I N =6 A 3,5 GHz 170 2,5 ka 10 ka HX-230 N50 F/F N50 I N =6 A 3,5 GHz 170 2,5 ka 10 ka HX-230 N50 F/M N50 I N =6 A 3,5 GHz 15 ka 20 ka ZX-xx N50 N50 xx - częstotliwość 70 2,5 ka 10 ka HX-90 N50 F/F (F/M) N50 I N =6 A 3,5 GHz 170 2,5 ka 10 ka HX-230 N50 F/F (F/M) N50 I N =6 A 3,5 GHz 15 ka 20 ka ZX-1.8 N50 N ,5 ka 10 ka HX-90 N50 F/F (F/M) N50 I N =6 A 3,5 GHz 170 2,5 ka 10 ka HX-230 N50 F/F (F/M) N50 I N =6 A 3,5 GHz 15 ka 20 ka ZX-xx N50 N50 xx - częstotliwość 70 2,5 ka 10 ka HX-90 N50 F/F (F/M) N50 I N =6 A 3,5 GHz 170 2,5 ka 10 ka HX-230 N50 F/F (F/M) N50 I N =6 A 3,5 GHz x 1,5 ka SX-90 F75 F/F F connector I N =4 A 2 GHz x 1,5 ka SX-90 B75 F/F BNC I N =4 A 2 GHz 2,5 ka 10 ka FX-90 F75 F/F F connector I N =4 A 2 GHz 2,5 ka 10 ka SX-90 B75 F/F BNC I N =4 A 2 GHz 70 2,5 ka 10 ka HX-90 N50 F/F (F/M) N50 I N =6 A 3,5 GHz 170 2,5 ka 10 ka HX-230 N50 F/F (F/M) N50 I N =6 A 3,5 GHz 15 ka 20 ka ZX-xx N50 N50 xx - częstotliwość 70 2,5 ka 10 ka HX-90 N50 F/F (F/M) N50 I N =6 A 3,5 GHz 170 2,5 ka 10 ka HX-230 N50 F/F (F/M) N50 I N =6 A 3,5 GHz 15 ka 20 ka ZX-2.4 N50 N50 dostępne adaptery SMA, PIGTAIL koncentryk 1 x 10 ka VL-B75 F/F DIN 35 BNC VIDEO koncentryk x 10 ka VL-F75 F/F DIN 35 złącza F 2 żyły 2 x 10 ka VL-SV DIN 35 zaciski WLAN (skrętka) 2 x 10 ka VL-SV DIN 35 zaciski 96

99 Katalog - Ograniczniki przepięć BD- T SPD typ 2 - ochronnik przepięciowy zgrubna ochrona dla sieci telekomunikacyjnych i sygnałowych przeznaczony do ochrony dwużyłowych linii telekomunikacyjnych, danych i innych instaluje się na granicy stref LPZ 0 i LPZ 1 na wejściu linii do budynku Parametry / Typ bd-90 T bd-250 T Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 1 ST 1 43 V AC / 60 V DC 135 V AC / 190 V DC Znamionowy prąd obciążenia I L 16 A 16 A (8/20 µs) żyła-żyła 10 ka 10 ka C1 całkowity prąd udarowy (10/350 µs) żyły-pe I Total 5 ka 5 ka C3 napięciowy poziom ochrony żyła-żyła 950 V V C3 napięciowy poziom ochrony żyła-pe 650 V 750 V Czas zadziałania żyła-żyła t a 100 ns 100 ns Czas zadziałania żyła-pe t a 100 ns 100 ns (drut) - max. 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C Montaż szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , D1,C2,C3 21:2004/A1:2009, A2: , D1,C2,C3 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 97

100 DM- /1 R DJ Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych przeznaczony do ochrony dwużyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów automatyki, SSWiN, SAP, itp.. przed przepięciami impulsowymi. Do ochrony przed przepięciami wzdłużnymi (żyłaziemia) i poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. Parametry / Typ DM-006/1 R DJ DM-012/1 R DJ DM-024/1 R DJ DM-048/1 R DJ Systemy telekomunikacyjne, sygnałowe i teletechniczne Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 5,7 V AC / 8,1 V DC 10,2 V AC / 14,5 V DC 20,6 V AC / 29,1 V DC 35,6 V AC / 50,2 V DC Znamionowy prąd obciążenia I L 0,06 A 0,06 A 0,06 A 0,06 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka C1 napięciowy poziom ochrony żyła-żyła przy In 25 V 35 V 50 V 80 V C1 napięciowy poziom ochrony żyła-pe przy In 20 V 35 V 50 V 80 V C3 napięciowy poziom ochrony żyła-żyła 12 V 20 V 40 V 70 V C3 napięciowy poziom ochrony żyła-pe 15 V 30 V 48 V 75 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 6,8 Ω 6,8 Ω 6,8 Ω 6,8 Ω Maksymalna częstotliwość żyła-żyła f 1 MHz 1,7 MHz 3,4 MHz 7 MHz (drut) - max. 4 mm 2 4 mm 2 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C -40 C 80 C -40 C 80 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 Numer katalogowy

101 Katalog - Ograniczniki przepięć DM- /1 L DJ Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych przeznaczony do ochrony dwużyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów automatyki, SSWiN, SAP, itp.. przed przepięciami impulsowymi. Do ochrony przed przepięciami wzdłużnymi (żyłaziemia) i poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. Parametry / Typ DM-006/1 L DJ DM-012/1 L DJ DM-024/1 L DJ DM-048/1 L DJ Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 5,7 V AC / 8,1 V DC 10,2 V AC / 14,5 V DC 20,6 V AC / 29,1 V DC 35,6 V AC / 50,2 V DC Znamionowy prąd obciążenia I L 0,37 A 0,37 A 0,37 A 0,37 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka C1 napięciowy poziom ochrony żyła-żyła przy In 25 V 35 V 50 V 80 V C1 napięciowy poziom ochrony żyła-pe przy In 20 V 35 V 50 V 80 V C3 napięciowy poziom ochrony żyła-żyła 12 V 20 V 40 V 70 V C3 napięciowy poziom ochrony żyła-pe 15 V 30 V 48 V 75 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns 1 ns Indukcyjność szeregowa na żyłę L 100 uh 100 uh 100 uh 100 uh Maksymalna częstotliwość żyła-żyła f 0,16 MHz 0,16 MHz 0,16 MHz 0,16 MHz (drut) - max. 4 mm 2 4 mm 2 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C -40 C 80 C -40 C 80 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 99

102 DM- /1 L2 DJ Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych przeznaczony do ochrony dwużyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów automatyki, SSWiN, SAP, itp.. przed przepięciami impulsowymi. Do ochrony przed przepięciami wzdłużnymi (żyłaziemia) i poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. Parametry / Typ DM-006/1 L2 DJ DM-012/1 L2 DJ DM-024/1 L2 DJ DM-048/1 L2 DJ Systemy telekomunikacyjne, sygnałowe i teletechniczne Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 5,7 V AC / 8,1 V DC 10,2 V AC / 14,5 V DC 20,6 V AC / 29,1 V DC 35,6 V AC / 50,2 V DC Znamionowy prąd obciążenia I L 2 A 2 A 2 A 2 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka C1 napięciowy poziom ochrony żyła-żyła przy In 25 V 35 V 50 V 80 V C1 napięciowy poziom ochrony żyła-pe przy In 20 V 35 V 50 V 80 V C3 napięciowy poziom ochrony żyła-żyła 12 V 20 V 40 V 70 V C3 napięciowy poziom ochrony żyła-pe 15 V 30 V 48 V 75 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns 1 ns Indukcyjność szeregowa na żyłę L 25 uh 25 uh 25 uh 25 uh Maksymalna częstotliwość żyła-żyła f 0,55 MHz 0,6 MHz 0,6 MHz 0,6 MHz (drut) - max. 4 mm 2 4 mm 2 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C -40 C 80 C -40 C 80 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 Numer katalogowy

103 Katalog - Ograniczniki przepięć DM- /1 3R DJ Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych przeznaczony do ochrony trzyżyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów automatyki, SSWiN, SAP, itp.., interfejsów RS-485, RS-422 i RS-232 przed przepięciami impulsowymi do ochrony przed przepięciami wzdłużnymi (żyła-ziemia) i poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. Parametry / Typ DM-006/1 3R DJ DM-012/1 3R DJ DM-024/1 3R DJ DM-048/1 3R DJ Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 5,7 V AC / 8,1 V DC 10,2 V AC / 14,5 V DC 20,6 V AC / 29,1 V DC 35,6 V AC / 50,2 V DC Znamionowy prąd obciążenia I L 0,06 A 0,06 A 0,06 A 0,06 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka C1 napięciowy poziom ochrony żyła-żyła przy In 25 V 35 V 50 V 80 V C1 napięciowy poziom ochrony żyła-pe przy In 350 V 350 V 350 V 350 V C3 napięciowy poziom ochrony żyła-żyła 12 V 20 V 40 V 65 V C3 napięciowy poziom ochrony żyła-pe 650 V 650 V 650 V 650 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 6,8 Ω 6,8 Ω 6,8 Ω 6,8 Ω Maksymalna częstotliwość żyła-żyła f 1 MHz 1,7 MHz 3,4 MHz 7 MHz (drut) - max. 4 mm 2 4 mm 2 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C -40 C 80 C -40 C 80 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 101

104 DM- /1 3L DJ Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych przeznaczony do ochrony trzyżyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów automatyki, SSWiN, SAP, itp.., interfejsów RS-485, RS- 422 i RS-232 przed przepięciami impulsowymi. Do ochrony przed przepięciami wzdłużnymi (żyłaziemia) i poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. Parametry / Typ DM-006/1 3L DJ DM-012/1 3L DJ DM-024/1 3L DJ DM-048/1 3L DJ Systemy telekomunikacyjne, sygnałowe i teletechniczne Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 5,7 V AC / 8,1 V DC 10,2 V AC / 14,5 V DC 20,6 V AC / 29,1 V DC 35,6 V AC / 50,2 V DC Znamionowy prąd obciążenia I L 0,37 A 0,37 A 0,37 A 0,37 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka C1 napięciowy poziom ochrony żyła-żyła przy In 25 V 35 V 50 V 80 V C1 napięciowy poziom ochrony żyła-pe przy In 350 V 350 V 350 V 350 V C3 napięciowy poziom ochrony żyła-żyła 12 V 20 V 40 V 65 V C3 napięciowy poziom ochrony żyła-pe 650 V 650 V 650 V 650 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns 100 ns Indukcyjność szeregowa na żyłę L 100 uh 100 uh 100 uh 100 uh Maksymalna częstotliwość żyła-żyła f 0,16 MHz 0,16 MHz 0,16 MHz 0,16 MHz (drut) - max. 4 mm 2 4 mm 2 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C -40 C 80 C -40 C 80 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 Numer katalogowy

105 Katalog - Ograniczniki przepięć DM- /1 4R DJ Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych przeznaczony do ochrony czterożyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów automatyki, SSWiN, SAP, itp.., interfejsów RS-485, RS- 422 i RS-232 przed przepięciami impulsowymi. Do ochrony przed przepięciami wzdłużnymi (żyłaziemia) i poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. Parametry / Typ DM-006/1 4R DJ DM-012/1 4R DJ DM-024/1 4R DJ DM-048/1 4R DJ Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 5,7 V AC / 8,1 V DC 10,2 V AC / 14,5 V DC 20,6 V AC / 29,1 V DC 35,6 V AC / 50,2 V DC Znamionowy prąd obciążenia I L 0,06 A 0,06 A 0,06 A 0,06 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka C1 napięciowy poziom ochrony żyła-żyła przy In 25 V 35 V 50 V 80 V C1 napięciowy poziom ochrony żyła-pe przy In 350 V 350 V 350 V 350 V C3 napięciowy poziom ochrony żyła-żyła 12 V 20 V 40 V 65 V C3 napięciowy poziom ochrony żyła-pe 650 V 650 V 650 V 650 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 6,8 Ω 6,8 Ω 6,8 Ω 6,8 Ω Maksymalna częstotliwość żyła-żyła f 1 MHz 1,7 MHz 3,4 MHz 7 MHz (drut) - max. 4 mm 2 4 mm 2 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C -40 C 80 C -40 C 80 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 21:2004/ A1:2009, A2: , C2,C3 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 103

106 DM-PROFIBUS V Kombinowana zgrubna i dokładna ochrona dla przemysłowych magistrali (np.. PROFIBUS) przeznaczony do ochrony systemów komunikacji przemysłowej PROFIBUS. Do ochrony przed przepięciami wzdłużnymi (żyła-ziemia) służy zgrubna ochrona do ochrony przed przepięciami poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej chroniony jest także ekran magistrali Parametry / Typ DM-PROFIbUS 5 V DM-PROFIbUS 24 V Systemy telekomunikacyjne, sygnałowe i teletechniczne Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST V DC 24 V DC 5,7 V AC / 8,1 V DC 20,6 V AC / 29,1 V DC Znamionowy prąd obciążenia I L 0,06 A 0,06 A (8/20 µs) żyła-żyła 10 ka 10 ka C1 napięciowy poziom ochrony żyła-żyła przy In 150 V 300 V C2 napięciowy poziom ochrony żyła-com przy In 150 V 300 V C2 napięciowy poziom ochrony COM-PE przy In 350 V 350 V C2 napięciowy poziom ochrony ekran-pe przy In 350 V 350 V C3 napięciowy poziom ochrony żyła-żyła 40 V 40 V C3 napięciowy poziom ochrony żyła-com 40 V 40 V C3 napięciowy poziom ochrony COM-PE 650 V 650 V C3 napięciowy poziom ocrony ekran-pe 650 V 650 V Czas zadziałania żyła-żyła t a 1 ns 1 ns Czas zadziałania żyła-com 1 ns 1 ns Czas zadziałania COM-PE t a 100 ns 100 ns Czas zadziałania ekran-pe t a 100 ns 100 ns Rezystancja szeregowa na żyłę R 1 Ω 1 Ω Maksymalna częstotliwość żyła-żyła f 100 MHz 100 MHz (drut) - max. 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C Montaż szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy

107 Katalog - Ograniczniki przepięć DMS- NOWE Specjalna ochrona przepięciowa z ograniczeniem prądu dokładna ochrona przeciwprzepięciowa do systemów pomiarowych, odporna na zmiany napięcia A A VSTUP VÝSTUP B B Parametry / Typ DMS-24 DMS-48 Podłączenie (wejście-wyjście) zaciski zaciski Umieszczenie ogranicznika ST 3 ST 3 24 V DC 48 V DC 23 V AC / 33 V DC 39 V AC / 56 V DC Znamionowy prąd obciążenia I L 0,06 A 0,06 A (8/20 µs) żyła-żyła 5 ka 5 ka (8/20 µs) ekran-pe C 10 ka 10 ka C1 napięciowy poziom ochrony żyła-żyła przy In 55 V 90 V C1 napięciowy poziom ochrony żyła-pe przy In 450 V 450 V Czas zadziałania żyła-żyła t a 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns Rezystancja szeregowa na żyłę R 8 Ω 8 Ω Maksymalna częstotliwość żyła-żyła f 1,8 MHz 2,2 MHz (drut) - max. 2,5 mm 2 2,5 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 105

108 BD- -T-V/1-(F)16 NOWE SPD typ 2 - ochronnik przepięciowy wymienne moduły przeznaczone do ochrony dwużyłowych linii komunikacyjnych, przesyłu danych i innych na granicy stref LPZ 0 i LPZ 1 na wejściu linii do budynku IN a1 OUT a2 b1 b2 G1 G2 PE G2 G1 G2 PE zapojení pro BD-...-T-V/1-F16 Parametry / Typ bd-090-t-v/1-16 bd-250-t-v/1-16 bd-090-t-v/1-f16 bd-250-t-v/1-f16 Systemy telekomunikacyjne, sygnałowe i teletechniczne Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 1 ST 1 ST 1 ST 1 50 V AC / 70 V DC 128 V AC / 180 V DC 50 V AC / 70 V DC 128 V AC / 180 V DC Znamionowy prąd obciążenia I L 16 A 16 A 16 A 16 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka D1 Prąd udarowy (10/350 µs) żyła-żyła I imp 2,5 ka 2,5 ka 2,5 ka 2,5 ka C1 Całkowity prąd udarowy (10/350 µs) żyły-pe I Total 5 ka 5 ka 5 ka 5 ka C3 napięciowy poziom ochrony żyła-żyła 550 V 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-pe 550 V 550 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 550 V 550 V Czas zadziałania żyła-żyła t a 100 ns 100 ns 100 ns 100 ns Czas zadziałania żyła-pe t a 100 ns 100 ns Czas zadziałania GND-PE t a 100 ns 100 ns Czas zadziałania GND t a 100 ns 100 ns (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , D1,C2 21:2004/ A1:2009, A2: , D1,C2 21:2004/ A1:2009, A2: , D1,C2 21:2004/ A1:2009, A2: , D1,C2 Numer katalogowy Moduł wymienny bd-090-t-v/1-0 bd-250-t-v/1-0 bd-090-t-v/1-0 bd-250-t-v/1-0 Numer katalogowy

109 Katalog - Ograniczniki przepięć BD- -T-V/2-(F)16 NOWE SPD typ 2 - ochronnik przepięciowy wymienne moduły przeznaczone do ochrony dwużyłowych linii komunikacyjnych, przesyłu danych i innych na granicy stref LPZ 0 i LPZ 1 na wejściu linii do budynku IN a1 OUT a2 b1 b2 G1 G2 PE G2 c1 c2 d1 d2 G1 G2 PE zapojení pro BD- -T-V/2-F16 Parametry / Typ bd-090-t-v/2-16 bd-250-t-v/2-16 bd-090-t-v/2-f16 bd-250-t-v/2-f16 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 1 ST 1 ST 1 ST 1 50 V AC / 70 V DC 128 V AC / 180 V DC 50 V AC / 70 V DC 128 V AC / 180 V DC Znamionowy prąd obciążenia I L 16 A 16 A 16 A 16 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka D1 Prąd udarowy (10/350 µs) żyła-żyła I imp 2,5 ka 2,5 ka 2,5 ka 2,5 ka C1 Całkowity prąd udarowy (10/350 µs) żyły-pe I Total 5 ka 5 ka 5 ka 5 ka C3 napięciowy poziom ochrony żyła-żyła 550 V 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-pe 550 V 550 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 550 V 550 V Czas zadziałania żyła-żyła t a 100 ns 100 ns 100 ns 100 ns Czas zadziałania żyła-pe t a 100 ns 100 ns Czas zadziałania GND-PE t a 100 ns 100 ns Czas zadziałania GND t a 100 ns 100 ns (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , D1,C2 21:2004/ A1:2009, A2: , D1,C2 21:2004/ A1:2009, A2: , D1,C2 21:2004/ A1:2009, A2: , D1,C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny bd-090-t-v/2-0 bd-250-t-v/2-0 bd-090-t-v/2-0 bd-250-t-v/2-0 Numer katalogowy

110 BDG- -V/1-R. NOWE SPD typ 2 - ochronnik przepięciowy wymienne moduły przeznaczony do ochrony dwużyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów automatyki, SSWiN, SAP, itp., na granicy stref LPZ 0 - LPZ 1 i wyższych instaluje się tuż przed urządzeniem. Do ochrony przed przepięciami wzdłużnymi (żyła-ziemia) służy zgrubna ochrona. Do ochrony przed przepięciami poprzecznymi (żyłażyła) służy kombinacja odgromnika oraz zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE G2 Parametry / Typ bdg-006-v/1-r1 bdg-012-v/1-r1 bdg-024-v/1-r1 bdg-048-v/1-r1 bdg-230-v/1-r Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST ST ST ST ST V DC 12 V DC 24 V DC 48 V DC 230 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC 177 V AC / 250 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka 20 ka D1 Prąd udarowy (10/350 µs) żyła-żyła I imp 2,5 ka 2,5 ka 2,5 ka 2,5 ka 2,5 ka C1 Całkowity prąd udarowy (10/350 µs) żyły-pe I Total 5 ka 5 ka 5 ka 5 ka 5 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V 350 V C3 napięciowy poziom ochrony żyła-pe 500 V 550 V 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω 3,3 Ω Maksymalna częstotliwość żyła-żyła f 1,2 MHz 3 MHz 6 MHz 7 MHz 16 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 Numer katalogowy Moduł wymienny bdg-006-v/1-0 bdg-012-v/1-0 bdg-024-v/1-0 bdg-048-v/1-0 bdg-230-v/1-0 Numer katalogowy

111 Katalog - Ograniczniki przepięć BDG- -V/1-FR. NOWE SPD typ 2 - ochronnik przepięciowy wymienne moduły, linia oddzielona od uziemienia ochronnego przez GDT przeznaczone do ochrony dwuprzewodowych linii komunikacyjnych, przesyłu danych i innych oraz interfejsów komunikacyjnych systemu MaR, EZS, EPS itp. na granicy LPZ 0-LPZ 1 i wyższych. IN a1 OUT a2 b1 b2 G1 G2 PE Parametry / Typ bdg-006-v/1-fr1 bdg-012-v/1-fr1 bdg-024-v/1-fr1 bdg-048-v/1-fr1 bdg-230-v/1-fr Podłączenie (wejście-wyjście) terminals-terminals terminals-terminals terminals-terminals terminals-terminals terminals-terminals Umieszczenie ogranicznika ST ST ST ST ST V DC 12 V DC 24 V DC 48 V DC 230 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka 20 ka D1 Prąd udarowy (10/350 µs) żyła-żyła I imp 2,5 ka 2,5 ka 2,5 ka 2,5 ka 2,5 ka C1 Całkowity prąd udarowy (10/350 µs) żyły-pe I Total 5 ka 5 ka 5 ka 5 ka 5 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V 350 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 550 V 550 V 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns 100 ns 100 ns Czas zadziałania GND t a 100 ns 100 ns 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω 3,3 Ω Maksymalna częstotliwość żyła-żyła f 1,2 MHz 3 MHz 6 MHz 7 MHz 16 MHz Systemy telekomunikacyjne, sygnałowe i teletechniczne (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 Numer katalogowy Moduł wymienny bdg-006-v/1-0 bdg-012-v/1-0 bdg-024-v/1-0 bdg-048-v/1-0 bdg-230-v/1-0 Numer katalogowy

112 BDM- -V/1-R. NOWE SPD typ 2 - ochronnik przepięciowy wymienne moduły przeznaczony do ochrony dwużyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów automatyki, SSWiN, SAP, itp., na granicy stref LPZ 0 - LPZ 1 i wyższych instaluje się tuż przed urządzeniem. Do ochrony przed przepięciami wzdłużnymi (żyła-ziemia) i poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE G2 Parametry / Typ bdm-006-v/1-r1 bdm-012-v/1-r1 bdm-024-v/1-r1 bdm-048-v/1-r1 bdm-230-v/1-r Systemy telekomunikacyjne, sygnałowe i teletechniczne Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST ST ST ST ST V DC 12 V DC 24 V DC 48 V DC 230 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka 20 ka D1 Prąd udarowy (10/350 µs) żyła-żyła I imp 2,5 ka 2,5 ka 2,5 ka 2,5 ka 2,5 ka C1 Całkowity prąd udarowy (10/350 µs) żyły-pe I Total 5 ka 5 ka 5 ka 5 ka 5 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V 350 V C3 napięciowy poziom ochrony żyła-pe 12 V 22 V 46 V 65 V 350 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω 3,3 Ω Maksymalna częstotliwość żyła-żyła f 0,8 MHz 2 MHz 4 MHz 5 MHz 11 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 Numer katalogowy Moduł wymienny bdm-006-v/1-0 bdm-012-v/1-0 bdm-024-v/1-0 bdm-048-v/1-0 bdm-230-v/1-0 Numer katalogowy

113 Katalog - Ograniczniki przepięć BDM- -V/1-FR. NOWE SPD typ 2 - ochronnik przepięciowy wymienne moduły, linia oddzielona od uziemienia ochronnego przez GDT przeznaczone do ochrony dwuprzewodowych linii komunikacyjnych, przesyłu danych i innych oraz interfejsów komunikacyjnych systemu MaR, EZS, EPS itp. na granicy LPZ 0-LPZ 1 i wyższych. IN a1 OUT a2 b1 b2 G1 G2 PE Parametry / Typ bdm-006-v/1-fr1 bdm-012-v/1-fr1 bdm-024-v/1-fr1 bdm-048-v/1-fr1 bdm-230-v/1-fr Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST ST ST ST ST V DC 12 V DC 24 V DC 48 V DC 230 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka 20 ka D1 Prąd udarowy (10/350 µs) żyła-żyła I imp 2,5 ka 2,5 ka 2,5 ka 2,5 ka 2,5 ka C1 Całkowity prąd udarowy (10/350 µs) żyły-pe I Total 5 ka 5 ka 5 ka 5 ka 5 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V 350 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 12 V 22 V 46 V 65 V 350 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns 100 ns 100 ns Czas zadziałania GND t a 1 ns 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω 3,3 Ω Maksymalna częstotliwość żyła-żyła f 0,8 MHz 2 MHz 4 MHz 5 MHz 11 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 21:2004/A1:2009, A2: , D1,C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny bdm-006-v/1-0 bdm-012-v/1-0 bdm-024-v/1-0 bdm-048-v/1-0 bdm-230-v/1-0 Numer katalogowy

114 DMG- -V/1-R. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły przeznaczone do ochrony ekranowanych/nieekranowanych dwużyłowych linii komunikacyjnych, przesyłu danych i innych przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. Do ochrony przed przepięciami wzdłużnymi (żyła-ziemia) służy zgrubna ochrona. Do ochrony przed przepięciami poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE G2 Parametry / Typ DMG-006-V/1-R2 DMG-012-V/1-R2 DMG-024-V/1-R2 DMG-048-V/1-R2 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 2 A 2 A 2 A 2 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V C3 napięciowy poziom ochrony żyła-pe 550 V 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,4 Ω 0,4 Ω 0,4 Ω 0,4 Ω Maksymalna częstotliwość żyła-żyła f 1,2 MHz 3 MHz 6 MHz 7 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DMG-006-V/1-0 DMG-012-V/1-0 DMG-024-V/1-0 DMG-048-V/1-0 Numer katalogowy

115 Katalog - Ograniczniki przepięć NOWE Parametry / Typ DMG-060-V/1-R2 DMG-110-V/1-R1 DMG-230-V/1-R1 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST V DC 110 V DC 230 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 2 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 85 V 170 V 350 V C3 napięciowy poziom ochrony żyła-pe 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,4 Ω 1,6 Ω 1,6 Ω Maksymalna częstotliwość żyła-żyła f 10 MHz 14 MHz 16 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DMG-060-V/1-0 DMG-110-V/1-0 DMG-230-V/1-0 Numer katalogowy

116 DMG- -V/1-FR. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły, linia oddzielona od uziemienia ochronnego przez GDT przeznaczone do ochrony ekranowanych dwużyłowych linii komunikacyjnych, przesyłu danych i innych przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. Do ochrony przed przepięciami wzdłużnymi (żyła-ziemia) służy zgrubna ochrona. Do ochrony przed przepięciami poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE Parametry / Typ DMG-006-V/1-FR2 DMG-012-V/1-FR2 DMG-024-V/1-FR2 DMG-048-V/1-FR2 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 2 A 2 A 2 A 2 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła- GND 550 V 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns 100 ns Czas zadziałania GND t a 100 ns 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,4 Ω 0,4 Ω 0,4 Ω 0,4 Ω Maksymalna częstotliwość żyła-żyła f 1,2 MHz 3 MHz 6 MHz 7 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DMG-006-V/1-0 DMG-012-V/1-0 DMG-024-V/1-0 DMG-048-V/1-0 Numer katalogowy

117 Katalog - Ograniczniki przepięć NOWE Parametry / Typ DMG-060-V/1-FR2 DMG-110-V/1-FR1 DMG-230-V/1-FR1 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST V DC 110 V DC 230 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 2 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 85 V 170 V 350 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła- GND 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns Czas zadziałania GND t a 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,4 Ω 1,6 Ω 1,6 Ω Maksymalna częstotliwość żyła-żyła f 10 MHz 14 MHz 16 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DMG-060-V/1-0 DMG-110-V/1-0 DMG-230-V/1-0 Numer katalogowy

118 DMG- -V/1-R. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły przeznaczone do ochrony ekranowanych/nieekranowanych dwużyłowych linii komunikacyjnych, przesyłu danych i innych przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. Do ochrony przed przepięciami wzdłużnymi (żyła-ziemia) służy zgrubna ochrona. Do ochrony przed przepięciami poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE G2 Parametry / Typ DMG-006-V/1-R1 DMG-012-V/1-R1 DMG-024-V/1-R1 DMG-048-V/1-R1 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V C3 napięciowy poziom ochrony żyła-pe 550 V 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω Maksymalna częstotliwość żyła-żyła f 1,2 MHz 3 MHz 6 MHz 7 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DMG-006-V/1-0 DMG-012-V/1-0 DMG-024-V/1-0 DMG-048-V/1-0 Numer katalogowy

119 Katalog - Ograniczniki przepięć NOWE Parametry / Typ DMG-060-V/1-R1 DMG-110-V/1-R DMG-230-V/1-R Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST V DC 110 V DC 230 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 1 A 0,5 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 85 V 170 V 350 V C3 napięciowy poziom ochrony żyła-pe 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,8 Ω 3,3 Ω 3,3 Ω Maksymalna częstotliwość żyła-żyła f 10 MHz 14 MHz 16 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DMG-060-V/1-0 DMG-110-V/1-0 DMG-230-V/1-0 Numer katalogowy

120 DMG- -V/1-FR. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły, linia oddzielona od uziemienia ochronnego przez GDT przeznaczone do ochrony dwóch ekranowanych dwużyłowych linii komunikacyjnych, przesyłu danych i innych przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. Do ochrony przed przepięciami wzdłużnymi (żyła-ziemia) służy zgrubna ochrona. Do ochrony przed przepięciami poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE Parametry / Typ DMG-006-V/1-FR1 DMG-012-V/1-FR1 DMG-024-V/1-FR1 DMG-048-V/1-FR1 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 550 V 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns 100 ns Czas zadziałania GND t a 100 ns 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω Maksymalna częstotliwość żyła-żyła f 1,2 MHz 3 MHz 6 MHz 7 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DMG-006-V/1-0 DMG-012-V/1-0 DMG-024-V/1-0 DMG-048-V/1-0 Numer katalogowy

121 Katalog - Ograniczniki przepięć NOWE Parametry / Typ DMG-060-V/1-FR1 DMG-110-V/1-FR DMG-230-V/1-FR Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST V DC 110 V DC 230 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 1 A 0,5 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 85 V 170 V 350 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns Czas zadziałania GND t a 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,8 Ω 3,3 Ω 3,3 Ω Maksymalna częstotliwość żyła-żyła f 10 MHz 14 MHz 16 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DMG-060-V/1-0 DMG-110-V/1-0 DMG-230-V/1-0 Numer katalogowy

122 DMG- -V/2-R. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły przeznaczone do ochrony dwóch ekranowanych/nieekranowanych dwużyłowych linii komunikacyjnych, przesyłu danych i innych przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. Do ochrony przed przepięciami wzdłużnymi (żyła-ziemia) służy zgrubna ochrona. Do ochrony przed przepięciami poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE G2 c1 c2 d1 d2 Parametry / Typ DMG-006-V/2-R1 DMG-012-V/2-R1 DMG-024-V/2-R1 DMG-048-V/2-R1 Systemy telekomunikacyjne, sygnałowe i teletechniczne Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V C3 napięciowy poziom ochrony żyła-pe 550 V 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω Maksymalna częstotliwość żyła-żyła f 1,2 MHz 3 MHz 6 MHz 7 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DMG-006-V/1-0 DMG-012-V/1-0 DMG-024-V/1-0 DMG-048-V/1-0 Numer katalogowy

123 Katalog - Ograniczniki przepięć NOWE Parametry / Typ DMG-060-V/2-R1 DMG-110-V/2-R DMG-230-V/2-R Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST V DC 110 V DC 230 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 1 A 0,5 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 85 V 170 V 350 V C3 napięciowy poziom ochrony żyła-pe 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,8 Ω 3,3 Ω 3,3 Ω Maksymalna częstotliwość żyła-żyła f 10 MHz 14 MHz 16 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DMG-060-V/1-0 DMG-110-V/1-0 DMG-230-V/1-0 Numer katalogowy

124 DMG- -V/2-FR. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły, linia oddzielona od uziemienia ochronnego przez GDT przeznaczone do ochrony dwóch ekranowanych dwużyłowych linii komunikacyjnych, przesyłu danych i innych przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. Do ochrony przed przepięciami wzdłużnymi (żyła-ziemia) służy zgrubna ochrona. Do ochrony przed przepięciami poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE c1 c2 d1 d2 Parametry / Typ DMG-006-V/2-FR1 DMG-012-V/2-FR1 DMG-024-V/2-FR1 DMG-048-V/2-FR1 Systemy telekomunikacyjne, sygnałowe i teletechniczne Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 550 V 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns 100 ns Czas zadziałania GND t a 100 ns 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω Maksymalna częstotliwość żyła-żyła f 1,2 MHz 3 MHz 6 MHz 7 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DMG-006-V/1-0 DMG-012-V/1-0 DMG-024-V/1-0 DMG-048-V/1-0 Numer katalogowy

125 Katalog - Ograniczniki przepięć NOWE Parametry / Typ DMG-060-V/2-FR1 DMG-110-V/2-FR DMG-230-V/2-FR Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST V DC 110 V DC 230 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 1 A 0,5 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 85 V 170 V 350 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns Czas zadziałania GND t a 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,8 Ω 3,3 Ω 3,3 Ω Maksymalna częstotliwość żyła-żyła f 10 MHz 14 MHz 16 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DMG-060-V/1-0 DMG-110-V/1-0 DMG-230-V/1-0 Numer katalogowy

126 DM- -V/1-R. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły przeznaczony do ochrony dwużyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów automatyki, SSWiN, SAP, itp. przed przepięciami impulsowymi. Do ochrony przed przepięciami wzdłużnymi (żyłaziemia) i poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE G2 Parametry / Typ DM-006-V/1-R1 DM-012-V/1-R1 DM-024-V/1-R1 DM-048-V/1-R1 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V C3 napięciowy poziom ochrony żyła-pe 12 V 22 V 46 V 65 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω Maksymalna częstotliwość żyła-żyła f 0,8 MHz 2 MHz 4 MHz 5 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DM-006-V/1-0 DM-012-V/1-0 DM-024-V/1-0 DM-048-V/1-0 Numer katalogowy

127 Katalog - Ograniczniki przepięć NOWE Parametry / Typ DM-060-V/1-R1 DM-110-V/1-R DM-230-V/1-R Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST V DC 110 V DC 230 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 1 A 0,5 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 85 V 170 V 350 V C3 napięciowy poziom ochrony żyła-pe 85 V 170 V 350 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 3,3 Ω 3,3 Ω Maksymalna częstotliwość żyła-żyła f 6,5 MHz 10 MHz 11 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DM-060-V/1-0 DM-110-V/1-0 DM-230-V/1-0 Numer katalogowy

128 DM- -V/1-FR. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły, linia oddzielona od uziemienia ochronnego przez GDT przeznaczone do ochrony dwużyłowych linii komunikacyjnych, przesyłu danych i innych przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. Do ochrony przed przepięciami wzdłużnymi (żyłaziemia) i poprzecznymi (żyła-żyła), służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE Parametry / Typ DM-006-V/1-FR1 DM-012-V/1-FR1 DM-024-V/1-FR1 DM-048-V/1-FR1 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 12 V 22 V 46 V 65 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns 100 ns Czas zadziałania GND t a 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω Maksymalna częstotliwość żyła-żyła f 0,8 MHz 2 MHz 4 MHz 5 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DM-006-V/1-0 DM-012-V/1-0 DM-024-V/1-0 DM-048-V/1-0 Numer katalogowy

129 Katalog - Ograniczniki przepięć NOWE Parametry / Typ DM-060-V/1-FR1 DM-110-V/1-FR DM-230-V/1-FR Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST V DC 110 V DC 230 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 1 A 0,5 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 85 V 170 V 350 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 85 V 170 V 350 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns Czas zadziałania GND t a 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 3,3 Ω 3,3 Ω Maksymalna częstotliwość żyła-żyła f 6,5 MHz 10 MHz 11 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DM-060-V/1-0 DM-110-V/1-0 DM-230-V/1-0 Numer katalogowy

130 DM- -V/2-R. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły przeznaczony do ochrony dwużyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów automatyki, SSWiN, SAP, itp. przed przepięciami impulsowymi. Do ochrony przed przepięciami wzdłużnymi (żyłaziemia) i poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE G2 c1 c2 d1 d2 Parametry / Typ DM-006-V/2-R1 DM-012-V/2-R1 DM-024-V/2-R1 DM-048-V/2-R1 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V C3 napięciowy poziom ochrony żyła-pe 12 V 22 V 46 V 65 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω Maksymalna częstotliwość żyła-żyła f 0,8 MHz 2 MHz 4 MHz 5 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DM-006-V/2-0 DM-012-V/2-0 DM-024-V/2-0 DM-048-V/2-0 Numer katalogowy

131 Katalog - Ograniczniki przepięć NOWE Parametry / Typ DM-060-V/2-R1 DM-110-V/2-R DM-230-V/2-R Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST V DC 110 V DC 230 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 1 A 0,5 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 85 V 170 V 350 V C3 napięciowy poziom ochrony żyła-pe 85 V 170 V 350 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 3,3 Ω 3,3 Ω Maksymalna częstotliwość żyła-żyła f 6,5 MHz 10 MHz 11 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DM-060-V/2-0 DM-110-V/2-0 DM-230-V/2-0 Numer katalogowy

132 DM- -V/2-FR. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły, linia oddzielona od uziemienia ochronnego przez GDT przeznaczone do ochrony dwużyłowych linii komunikacyjnych, przesyłu danych i innych przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. Do ochrony przed przepięciami wzdłużnymi (żyłaziemia) i poprzecznymi (żyła-żyła), służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE c1 c2 d1 d2 Parametry / Typ DM-006-V/2-FR1 DM-012-V/2-FR1 DM-024-V/2-FR1 DM-048-V/2-FR1 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 12 V 22 V 46 V 65 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns 100 ns Czas zadziałania GND t a 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω Maksymalna częstotliwość żyła-żyła f 0,8 MHz 2 MHz 4 MHz 5 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DM-006-V/2-0 DM-012-V/2-0 DM-024-V/2-0 DM-048-V/2-0 Numer katalogowy

133 Katalog - Ograniczniki przepięć NOWE Parametry / Typ DM-060-V/2-FR1 DM-110-V/2-FR DM-230-V/2-FR Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST V DC 110 V DC 230 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 1 A 0,5 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 85 V 170 V 350 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 85 V 170 V 350 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns Czas zadziałania GND t a 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 3,3 Ω 3,3 Ω Maksymalna częstotliwość żyła-żyła f 6,5 MHz 10 MHz 11 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DM-060-V/2-0 DM-110-V/2-0 DM-230-V/2-0 Numer katalogowy

134 DM- -V/1-R. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły przeznaczony do ochrony dwużyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów automatyki, SSWiN, SAP, itp. przed przepięciami impulsowymi. Do ochrony przed przepięciami wzdłużnymi (żyłaziemia) i poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE G2 Parametry / Typ DM-006-V/1-R2 DM-012-V/1-R2 DM-024-V/1-R2 DM-048-V/1-R2 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 2 A 2 A 2 A 2 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V C3 napięciowy poziom ochrony żyła-pe 12 V 22 V 46 V 65 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,4 Ω 0,4 Ω 0,4 Ω 0,4 Ω Maksymalna częstotliwość żyła-żyła f 0,8 MHz 2 MHz 4 MHz 5 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DM-006-V/1-0 DM-012-V/1-0 DM-024-V/1-0 DM-048-V/1-0 Numer katalogowy

135 Katalog - Ograniczniki przepięć NOWE Parametry / Typ DM-060-V/1-R2 DM-110-V/1-R1 DM-230-V/1-R1 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST V DC 110 V DC 230 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 2 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 85 V 170 V 350 V C3 napięciowy poziom ochrony żyła-pe 85 V 170 V 350 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,4 Ω 1,6 Ω 1,6 Ω Maksymalna częstotliwość żyła-żyła f 6,5 MHz 10 MHz 11 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DM-060-V/1-0 DM-110-V/1-0 DM-230-V/1-0 Numer katalogowy

136 DM- -V/1-FR. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły, linia oddzielona od uziemienia ochronnego przez GDT przeznaczone do ochrony dwużyłowych linii komunikacyjnych, przesyłu danych i innych przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. Do ochrony przed przepięciami wzdłużnymi (żyłaziemia) i poprzecznymi (żyła-żyła), służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE Parametry / Typ DM-006-V/1-FR2 DM-012-V/1-FR2 DM-024-V/1-FR2 DM-048-V/1-FR2 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 2 A 2 A 2 A 2 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 12 V 22 V 46 V 65 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 12 V 22 V 46 V 65 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns 100 ns Czas zadziałania GND t a 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,4 Ω 0,4 Ω 0,4 Ω 0,4 Ω Maksymalna częstotliwość żyła-żyła f 0,8 MHz 2 MHz 4 MHz 5 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DM-006-V/1-0 DM-012-V/1-0 DM-024-V/1-0 DM-048-V/1-0 Numer katalogowy

137 Katalog - Ograniczniki przepięć NOWE Parametry / Typ DM-060-V/1-FR2 DM-110-V/1-FR1 DM-230-V/1-FR1 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST V DC 110 V DC 230 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC 177 V AC / 250 V DC Znamionowy prąd obciążenia I L 2 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 85 V 170 V 350 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 85 V 170 V 350 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns Czas zadziałania GND t a 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,4 Ω 1,6 Ω 1,6 Ω Maksymalna częstotliwość żyła-żyła f 6,5 MHz 10 MHz 11 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DM-060-V/1-0 DM-110-V/1-0 DM-230-V/1-0 Numer katalogowy

138 DMG- -V/1-4R1 NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły przeznaczony do ochrony trzy- lub czterożyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów automatyki, SSWiN, SAP, itp., interfejsów RS-485, RS-422 i RS-232 przed przepięciami impulsowymi. Do ochrony przed przepięciami wzdłużnymi (żyła-ziemia) służy zgrubna ochrona. Do ochrony przed przepięciami poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE G2 c1 c2 d1 d2 Parametry / Typ DMG-006-V/1-4R1 DMG-012-V/1-4R1 DMG-024-V/1-4R1 DMG-048-V/1-4R1 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 18 V 24 V 46 V 90 V C3 napięciowy poziom ochrony żyła-pe 550 V 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω Maksymalna częstotliwość żyła-żyła f 1,2 MHz 3 MHz 6 MHz 7 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DMG-006-V/1-4-0 DMG-012-V/1-4-0 DMG-024-V/1-4-0 DMG-048-V/1-4-0 Numer katalogowy

139 Katalog - Ograniczniki przepięć DMG- -V/1-4FR1 NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły, linia oddzielona od uziemienia ochronnego przez GDT przeznaczony do ochrony trzy- lub czterożyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów automatyki, SSWiN, SAP, itp., interfejsów RS-485, RS-422 i RS-232 przed przepięciami impulsowymi. Do ochrony przed przepięciami wzdłużnymi (żyła-ziemia) służy zgrubna ochrona. Do ochrony przed przepięciami poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE c1 c2 d1 d2 Parametry / Typ DMG-006-V/1-4FR1 DMG-012-V/1-4FR1 DMG-024-V/1-4FR1 DMG-048-V/1-4FR1 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 18 V 24 V 46 V 90 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 550 V 550 V 550 V 550 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns 100 ns Czas zadziałania GND t a 100 ns 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω Maksymalna częstotliwość żyła-żyła f 1,2 MHz 3 MHz 6 MHz 7 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DMG-006-V/1-4-0 DMG-012-V/1-4-0 DMG-024-V/1-4-0 DMG-048-V/1-4-0 Numer katalogowy

140 DM- -V/2-JR. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły przeznaczone do ochrony dwóch jednożyłowych linii komunikacyjnych, przesyłu danych i innych z wspólną masa przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. IN a1 OUT a2 b1 b2 G1 G2 PE G2 Parametry / Typ DM-006-V/2-JR1 DM-012-V/2-JR1 DM-024-V/2-JR1 DM-048-V/2-JR1 DM-110-V/2-JR Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 110 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC 85 V AC / 120 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-pe 12 V 22 V 46 V 65 V 170 V Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω 3,3 Ω (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DM-006-V/2-J-0 DM-012-V/2-J-0 DM-024-V/2-J-0 DM-048-V/2-J-0 DM-110-V/2-J-0 Numer katalogowy

141 Katalog - Ograniczniki przepięć DM- -V/2-JFR. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły, linia oddzielona od uziemienia ochronnego przez GDT przeznaczone do ochrony dwóch jednożyłowych linii komunikacyjnych, przesyłu danych i innych z wspólną masa przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. IN a1 OUT a2 b1 b2 G1 G2 PE Parametry / Typ DM-006-V/2-JFR1 DM-012-V/2-JFR1 DM-024-V/2-JFR1 DM-048-V/2-JFR1 DM-110-V/2-JFR Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 110 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC 85 V AC / 120 V DC Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 12 V 22 V 46 V 65 V 170 V Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns 100 ns 100 ns Czas zadziałania GND t a 1 ns 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω 3,3 Ω (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DM-006-V/2-J-0 DM-012-V/2-J-0 DM-024-V/2-J-0 DM-048-V/2-J-0 DM-110-V/2-J-0 Numer katalogowy

142 DM- -V/4-JR. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły przeznaczone do ochrony czterech jednożyłowych linii komunikacyjnych, przesyłu danych i innych z wspólną masa przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. IN a1 OUT a2 b1 b2 G1 G2 PE G2 c1 c2 d1 d2 Parametry / Typ DM-006-V/4-JR1 DM-012-V/4-JR1 DM-024-V/4-JR1 DM-048-V/4-JR1 DM-110-V/4-JR Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 110 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC 85 V AC / 120 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-pe 12 V 22 V 46 V 65 V 170 V Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω 3,3 Ω (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DM-006-V/2-J-0 DM-012-V/2-J-0 DM-024-V/2-J-0 DM-048-V/2-J-0 DM-110-V/2-J-0 Numer katalogowy

143 Katalog - Ograniczniki przepięć DM- -V/4-JFR. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły, linia oddzielona od uziemienia ochronnego przez GDT przeznaczone do ochrony czterech jednożyłowych linii komunikacyjnych, przesyłu danych i innych z wspólną masa przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. IN a1 OUT a2 b1 b2 G1 G2 PE c1 c2 d1 d2 Parametry / Typ DM-006-V/4-JFR1 DM-012-V/4-JFR1 DM-024-V/4-JFR1 DM-048-V/4-JFR1 DM-110-V/4-JFR Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 110 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC 85 V AC / 120 V DC Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A 0,5 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 12 V 22 V 46 V 65 V 170 V Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns 100 ns 100 ns Czas zadziałania GND t a 1 ns 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω 3,3 Ω (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DM-006-V/2-J-0 DM-012-V/2-J-0 DM-024-V/2-J-0 DM-048-V/2-J-0 DM-110-V/2-J-0 Numer katalogowy

144 DM- -V/2-JR. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły przeznaczone do ochrony dwóch jednożyłowych linii komunikacyjnych, przesyłu danych i innych z wspólną masa przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. IN a1 OUT a2 b1 b2 G1 G2 PE G2 Parametry / Typ DM-006-V/2-JR2 DM-012-V/2-JR2 DM-024-V/2-JR2 DM-048-V/2-JR2 DM-110-V/2-JR1 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 110 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC 85 V AC / 120 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 2 A 2 A 2 A 2 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-pe 12 V 22 V 46 V 65 V 170 V Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,4 Ω 0,4 Ω 0,4 Ω 0,4 Ω 1,6 Ω (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DM-006-V/2-J-0 DM-012-V/2-J-0 DM-024-V/2-J-0 DM-048-V/2-J-0 DM-110-V/2-J-0 Numer katalogowy

145 Katalog - Ograniczniki przepięć DM- -V/2-JFR. NOWE Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych wymienne moduły, linia oddzielona od uziemienia ochronnego przez GDT przeznaczone do ochrony dwóch jednożyłowych linii komunikacyjnych, przesyłu danych i innych z wspólną masa przed prądem impulsowym. Ochrona jest szczególnie zalecana dla instalacji EZS i EPS. IN a1 OUT a2 b1 b2 G1 G2 PE Parametry / Typ DM-006-V/2-JFR2 DM-012-V/2-JFR2 DM-024-V/2-JFR2 DM-048-V/2-JFR2 DM-110-V/2-JFR1 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 110 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC 85 V AC / 120 V DC Znamionowy prąd obciążenia I L 2 A 2 A 2 A 2 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony GND-PE 550 V 550 V 550 V 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 12 V 22 V 46 V 65 V 170 V Czas zadziałania GND-PE t a 100 ns 100 ns 100 ns 100 ns 100 ns Czas zadziałania GND t a 1 ns 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,4 Ω 0,4 Ω 0,4 Ω 0,4 Ω 1,6 Ω (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 21:2004/A1:2009, A2: , C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DM-006-V/2-J-0 DM-012-V/2-J-0 DM-024-V/2-J-0 DM-048-V/2-J-0 DM-110-V/2-J-0 Numer katalogowy

146 DMHF- -V/1-4(F)R1 NOWE kombinowana zgrubna i dokładna ochrona dla przemysłowych magistrali (np.. PROFIBUS) wymienne moduły przeznaczony do ochrony czterożyłowych, wysokiej częstotliwości, linii sterujących, danych i innych interfejsów komunikacyjnych systemów automatyki, SSWiN, SAP, itp. przed przepięciami impulsowymi do ochrony przed przepięciami wzdłużnymi (żyła-ziemia) i poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. IN a1 OUT a2 b1 b2 G1 G2 PE G2 c1 c2 d1 d2 G1 PE zapojení pro DMHF-xxx-V/1-4FR1 G2 Parametry / Typ DMHF-006-V/1-4R1 DMHF-024-V/1-4R1 DMHF-006-V/1-4FR1 DMHF-024-V/1-4FR1 Systemy telekomunikacyjne, sygnałowe i teletechniczne Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST V DC 24 V DC 6 V DC 24 V DC 6 V AC / 8,5 V DC 25 V AC / 36 V DC 6 V AC / 8,5 V DC 25 V AC / 36 V DC Znamionowy prąd obciążenia I L 1 A 1 A 1 A 1 A (8/20 µs) żyła-żyła 10 ka 10 ka 10 ka 10 ka (8/20 µs) GND-PE 10 ka 10 ka (8/20 µs) ekran-pe C 20 ka 20 ka 20 ka 20 ka C3 napięciowy poziom ochrony żyła-żyła 16 V 48 V 16 V 48 V C3 napięciowy poziom ochrony żyła-pe 16 V 48 V C3 napięciowy poziom ochrony GND-PE 550 V 550 V C3 napięciowy poziom ochrony żyła-gnd 16 V 48 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 1 ns 1 ns Czas zadziałania GND-PE t a 100 ns 100 ns Czas zadziałania GND t a 1 ns 1 ns Rezystancja szeregowa na żyłę R 0,8 Ω 0,8 Ω 0,8 Ω 0,8 Ω Maksymalna częstotliwość żyła-żyła f 70 MHz 70 MHz 70 MHz 70 MHz (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 21:2004/ A1:2009, A2: , C2 Numer katalogowy Moduł wymienny DMHF-006-V/1-4-0 DMHF-024-V/1-4-0 DMHF-006-V/1-4-0 DMHF-024-V/1-4-0 Numer katalogowy

147 Katalog - Ograniczniki przepięć DP- -V/1-16 NOWE Ochrona przepięciowa dla instalacji niskiego napięcia optyczna sygnalizacja zadziałania przeznaczony do ochrony zasilania z nieuziemionym polem instaluje się tuż przed chronionym urządzeniem IN L+1 OUT L+2 ϑ ϑ L 1 L 2 M1 M2 PE M2 Parametry / Typ DP-012-V/1-16 DP-024-V/1-16 DP-048-V/1-16 DP-060-V/1-16 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2 ST 2 ST 2 ST 2 12 V AC 24 V AC 48 V AC 60 V AC 20 V AC / 20 V DC 34 V AC / 34 V DC 60 V AC / 60 V DC 75 V AC / 75 V DC Znamionowy prąd obciążenia I L 16 A 16 A 16 A 16 A (8/20 µs) żyła-żyła 2 ka 2 ka 2 ka 2 ka C1 napięciowy poziom ochrony żyła-żyła przy In 180 V 230 V 370 V 390 V C1 napięciowy poziom ochrony żyła-pe przy In 110 V 150 V 200 V 210 V Napięcie probiercze L+ - L- 4 kv 4 kv 4 kv 4 kv Napięcie probiercze L+(L-)-PE 4 kv 4 kv 4 kv 4 kv Napięciowy poziom ochrony L+ - L- 0,18 kv 0,23 kv 0,37 kv 0,39 kv Napięciowy poziom ochrony L+(L-)-PE 0,11 kv 0,15 kv 0,2 kv 0,21 kv Maksymalne zabezpieczenie nadprądowe 16 A gl/gg or B 16 A 16 A gl/gg or B 16 A 16 A gl/gg or B 16 A 16 A gl/gg or B 16 A Czas zadziałania L+ - L- 25 ns 25 ns 25 ns 25 ns Czas zadziałania L+(L-)-PE 100 ns 100 ns 100 ns 100 ns (drut) 0,1 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,1 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Sygnalizacja zadziałania red indicator red indicator red indicator red indicator Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21+A1,A2:2013, EN IEC A1,A2:2012 EN :2012, IEC :2011, T3 C2 21+A1,A2:2013, EN IEC A1,A2:2012 EN :2012, IEC :2011, T3 C2 21+A1,A2:2013, EN IEC A1,A2:2012 EN :2012, IEC :2011, T3 C2 21+A1,A2:2013, EN IEC A1,A2:2012 EN :2012, IEC :2011, T3 C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne Moduł wymienny DP-012-V/1-0 DP-024-V/1-0 DP-048-V/1-0 DP-060-V/1-0 Numer katalogowy

148 DP- -V/1-F16 NOWE Ochrona przepięciowa dla instalacji niskiego napięcia optyczna sygnalizacja zadziałania przeznaczony do ochrony zasilania z nieuziemionym polem. Może być stosowany w instalacjach z jednym polem uziemionym instaluje się tuż przed chronionym urządzeniem IN L+1 OUT L+2 ϑ ϑ L 1 L 2 M1 M2 PE Parametry / Typ DP-012-V/1-F16 DP-024-V/1-F16 DP-048-V/1-F16 DP-060-V/1-F16 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2 ST 2 ST 2 ST 2 12 V AC 24 V AC 48 V AC 60 V AC 20 V AC / 20 V DC 34 V AC / 34 V DC 60 V AC / 60 V DC 75 V AC / 75 V DC Systemy telekomunikacyjne, sygnałowe i teletechniczne Znamionowy prąd obciążenia I L 16 A 16 A 16 A 16 A (8/20 µs) żyła-żyła 2 ka 2 ka 2 ka 2 ka C1 napięciowy poziom ochrony żyła-żyła przy In 180 V 230 V 370 V 390 V C1 napięciowy poziom ochrony żyła-pe przy In 750 V 750 V 750 V 750 V C1 napięciowy poziom ochrony M-PE przy In 750 V 750 V 750 V 750 V Napięcie probiercze L+ - L- 4 kv 4 kv 4 kv 4 kv Napięcie probiercze L+(L-)-PE 4 kv 4 kv 4 kv 4 kv Napięcie probiercze M-PE 4 kv 4 kv 4 kv 4 kv Napięciowy poziom ochrony L+ - L- 0,18 kv 0,23 kv 0,37 kv 0,39 kv Napięciowy poziom ochrony L+(L-)-PE 0,75 kv 0,75 kv 0,75 kv 0,75 kv Napięciowy poziom ochrony M-PE 0,75 kv 0,75 kv 0,75 kv 0,75 kv Maksymalne zabezpieczenie nadprądowe 16 A gl/gg or B 16 A 16 A gl/gg or B 16 A 16 A gl/gg or B 16 A 16 A gl/gg or B 16 A Czas zadziałania L+ - L- 25 ns 25 ns 25 ns 25 ns Czas zadziałania L+(L-)-PE 100 ns 100 ns 100 ns 100 ns Czas zadziałania M-PE 100 ns 100 ns 100 ns 100 ns (drut) 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 0,14 / 4 mm 2 (linka) 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 0,14 / 2,5 mm 2 Sygnalizacja zadziałania red indicator red indicator red indicator red indicator Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21+A1,A2:2013, EN IEC A1,A2:2012 EN :2012, IEC :2011, T3 C2 21+A1,A2:2013, EN IEC A1,A2:2012 EN :2012, IEC :2011, T3 C2 21+A1,A2:2013, EN IEC A1,A2:2012 EN :2012, IEC :2011, T3 C2 21+A1,A2:2013, EN IEC A1,A2:2012 EN :2012, IEC :2011, T3 C2 Numer katalogowy Moduł wymienny DP-012-V/1-0 DP-024-V/1-0 DP-048-V/1-0 DP-060-V/1-0 Numer katalogowy

149 Katalog - Ograniczniki przepięć BD-..., DMG-, BDG-, BDM-, DM-, DMHF-, DP- Zapasowe moduły wymienne SPD dla sygnałów / danych / linii telekomunikacyjnych DM-..., DMG-..., bd-..., bdg DP-... Typ Numer katalogowy BD-090-T-V/ BD-250-T-V/ BD-090-T-V/ BD-250-T-V/ DMG-006-V/ DMG-012-V/ DMG-024-V/ DMG-048-V/ Typ Numer katalogowy DMG-110-V/ DMG-230-V/ BDM-006-V/ BDM-012-V/ BDM-024-V/ BDM-048-V/ BDM-230-V/ DM-006-V/ Typ Numer katalogowy DMG-006-V/ DMG-012-V/ DMG-024-V/ DMG-048-V/ DM-006-V/2-J DM-012-V/2-J DM-024-V/2-J DM-048-V/2-J Systemy telekomunikacyjne, sygnałowe i teletechniczne DMG-060-V/ DM-012-V/ DM-110-V/2-J DMG-110-V/ DM-024-V/ DM-006-V/4-J DMG-230-V/ DM-048-V/ DM-012-V/4-J BDG-006-V/ DM-060-V/ DM-024-V/4-J BDG-012-V/ DM-110-V/ DM-048-V/4-J BDG-024-V/ DM-230-V/ DM-110-V/4-J BDG-048-V/ DM-006-V/ DMHF-006-V/ BDG-230-V/ DM-012-V/ DMHF-024-V/ DMG-006-V/ DM-024-V/ DP-012-V/ DMG-012-V/ DM-048-V/ DP-024-V/ DMG-024-V/ DM-060-V/ DP-048-V/ DMG-048-V/ DM-110-V/ DP-060-V/ DMG-060-V/ DM-230-V/

150 DM- /1-RS Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych impedancjja sprzęgająca (R) przeznaczony do ochrony dwużyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów kontrolno-sterujących, SSWiN, SAP, itp. Przed przepięciami impulsowymi. do ochrony przed przepięciami podłużnymi (żyła-ziemia) i poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. B2 SH SH A2 SH SH A1 A2 A1 B1 B2 B1 PE *) **) PE *) šířka svorky bez víčka Parametry / Typ DM-006/1-RS DM-012/1-RS DM-024/1-RS DM-048/1-RS DM-060/1-RS DM-110/1-RS Systemy telekomunikacyjne, sygnałowe i teletechniczne Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 60 V DC 110 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC Znamionowy prąd obciążenia I L 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A (8/20 µs) żyła-żyła 5 ka 5 ka 5 ka 5 ka 5 ka 5 ka (8/20 µs) ekran-pe C 10 ka 10 ka 10 ka 10 ka 10 ka 10 ka C1 napięciowy poziom ochrony żyła-żyła przy In 18 V 28 V 50 V 80 V 100 V 210 V C1 napięciowy poziom ochrony żyła-pe przy In 30 V 40 V 65 V 95 V 120 V 230 V C3 napięciowy poziom ochrony żyła-żyła 12 V 20 V 45 V 65 V 85 V 170 V C3 napięciowy poziom ochrony żyła-pe 15 V 20 V 45 V 65 V 85 V 170 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω Maksymalna częstotliwość żyła-żyła f 1 MHz 2 MHz 4 MHz 5 MHz 6,5 MHz 10 MHz (drut) - max. 4 mm 2 4 mm 2 4 mm 2 4 mm 2 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 Numer katalogowy

151 Katalog - Ograniczniki przepięć DMG- /1-RS Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych impedancjja sprzęgająca (R) przeznaczony do ochrony dwużyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów kontrolno-sterujących, SSWiN, SAP, itp. Przed przepięciami impulsowymi do ochrony przed przepięciami podłużnymi (żyła-ziemia) i poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. B2 SH SH A2 SH SH A1 A2 A1 B1 B2 B1 PE *) **) PE *) šířka svorky bez víčka Parametry / Typ DMG-006/1-RS DMG-012/1-RS DMG-024/1-RS DMG-048/1-RS DMG-060/1-RS DMG-110/1-RS Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST V DC 12 V DC 24 V DC 48 V DC 60 V DC 110 V DC 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC Znamionowy prąd obciążenia I L 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A (8/20 µs) żyła-żyła 5 ka 5 ka 5 ka 5 ka 5 ka 5 ka (8/20 µs) ekran-pe C 10 ka 10 ka 10 ka 10 ka 10 ka 10 ka C1 napięciowy poziom ochrony żyła-żyła przy In 18 V 28 V 50 V 80 V 100 V 210 V C1 napięciowy poziom ochrony żyła-pe przy In 350 V 350 V 350 V 350 V 350 V 350 V C3 napięciowy poziom ochrony żyła-żyła 12 V 20 V 45 V 65 V 85 V 170 V C3 napięciowy poziom ochrony żyła-pe 500 V 500 V 500 V 500 V 500 V 500 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω Maksymalna częstotliwość żyła-żyła f 1 MHz 2 MHz 4 MHz 5 MHz 6,5 MHz 10 MHz (drut) - max. 4 mm 2 4 mm 2 4 mm 2 4 mm 2 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 149

152 DMJ- /2-RS Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych przeznaczony do ochrony dwużyłowych linii sygnałowych, danych i innych linii przed przepięciem impulsowym ochrona jest zalecana zwłaszcza dla instalacji EZS i EPS B2 SH SH A2 SH SH A1 A2 A1 B1 B2 B1 PE *) **) PE *) šířka svorky bez víčka Parametry / Typ DMJ-012/2-RS DMJ-024/2-RS DMJ-048/2-RS DMJ-060/2-RS DMJ-110/2-RS Systemy telekomunikacyjne, sygnałowe i teletechniczne Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST V DC 24 V DC 48 V DC 60 V DC 110 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC 45 V AC / 64 V DC 85 V AC / 120 V DC Znamionowy prąd obciążenia I L 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A (8/20 µs) żyła-żyła 5 ka 5 ka 5 ka 5 ka 5 ka (8/20 µs) ekran-pe C 10 ka 10 ka 10 ka 10 ka 10 ka C1 napięciowy poziom ochrony żyła-pe przy In 40 V 65 V 95 V 120 V 230 V C3 napięciowy poziom ochrony żyła-pe 20 V 45 V 65 V 85 V 170 V Czas zadziałania żyła-pe t a 1 ns 1 ns 1 ns 1 ns 1 ns Rezystancja szeregowa na żyłę R 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω Maksymalna częstotliwość żyła-żyła f 2 MHz 4 MHz 5 MHz 6,5 MHz 10 MHz (drut) - max. 4 mm 2 4 mm 2 4 mm 2 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy

153 Katalog - Ograniczniki przepięć DMHF- /1-RS Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych impedancjja sprzęgająca (R) przeznaczony do ochrony dwużyłowych linii sterujących, danych i innych interfejsów komunikacyjnych systemów kontrolno-sterujących, SSWiN, SAP, itp. Przed przepięciami impulsowymi. Do ochrony przed przepięciami podłużnymi (żyłaziemia) i poprzecznymi (żyła-żyła) służy dwustopniowa kombinacja zgrubnej i dokładnej ochrony przeciwprzepięciowej. B2 SH SH A2 SH SH A1 A2 A1 B1 B2 B1 PE *) **) PE *) šířka svorky bez víčka Parametry / Typ DMHF-006/1-RS DMHF-015/1-RS Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2+3 ST V DC 15 V DC 6 V AC / 8,5 V DC 15 V AC / 22 V DC Znamionowy prąd obciążenia I L 0,5 A 0,5 A (8/20 µs) żyła-żyła 5 ka 5 ka (8/20 µs) ekran-pe C 10 ka 10 ka C1 napięciowy poziom ochrony żyła-żyła przy In 26 V 36 V C1 napięciowy poziom ochrony żyła-pe przy In 350 V 350 V C3 napięciowy poziom ochrony żyła-żyła 14 V 28 V C3 napięciowy poziom ochrony żyła-pe 500 V 500 V Czas zadziałania żyła-żyła t a 1 ns 1 ns Czas zadziałania żyła-pe t a 1 ns 1 ns Rezystancja szeregowa na żyłę R 1,6 Ω 1,6 Ω Maksymalna częstotliwość żyła-żyła f 70 MHz 70 MHz (drut) - max. 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 151

154 DMLF-24/1-RS Kombinowana zgrubna i dokładna ochrona dla sieci telekomunikacyjnych i sygnałowych przeznaczony do ochrony analogowych linii pomiarowych przed zakłóceniami RF B2 SH SH A2 SH SH A1 A2 A1 B1 B2 B1 PE *) **) PE *) šířka svorky bez víčka Systemy telekomunikacyjne, sygnałowe i teletechniczne Parametry / Typ Podłączenie (wejście-wyjście) DMLF-024/1-RS zaciski-zaciski Umieszczenie ogranicznika ST 2 24 V DC Najwyższe napięcie pracy U c 31 V DC Znamionowy prąd obciążenia I L 0,1 A (8/20 µs) żyła-żyła 5 ka (8/20 µs) ekran-pe C 10 ka C1 napięciowy poziom ochrony żyła-żyła przy In 65 V C1 napięciowy poziom ochrony żyła-pe przy In 80 V C3 napięciowy poziom ochrony żyła-żyła 55 V C3 napięciowy poziom ochrony żyła-pe 55 V Czas zadziałania żyła-żyła t a 25 ns Czas zadziałania żyła-pe t a 25 ns Maksymalna częstotliwość żyła-żyła f 0,07 MHz (drut) - max. 4 mm 2 (linka) - max. 2,5 mm 2 Stopień ochrony IP 20 Zakres temperatur pracy -40 C 70 C Montaż szyna DIN 35 mm 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy

155 Katalog - Ograniczniki przepięć DS- -RS Jednostopniowa ochrona przepięciowa B iskierniki, V warystory, D szybkie diody supresorowe przeznaczone do ochrony linii sygnalizacyjnych, danych i innych przed przepięciem impulsowym PE SH A 2 B2 A2 SH A 1 SH SH A1 B1 PE PE PE *) **) *) šířka svorky bez víčka Parametry / Typ DS-b090-RS DS-b240-RS DS-V075-RS DS-V130-RS DS-D012-RS DS-D024-RS Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2 ST 2 ST 2 ST 2 ST 3 ST 3 50 V AC / 70 V DC 127 V AC / 180 V DC 75 V AC / 100 V DC 140 V AC / 180 V DC 10,2 V AC / 14,5 V DC 20,6 V AC / 29,1 V DC Znamionowy prąd obciążenia I L 16 A 16 A 16 A 16 A 16 A 16 A (8/20 µs) żyła-żyła 10 ka 10 ka 6 ka 6 ka 0,3 ka 0,3 ka C3 znamionowy prąd wyładowczy (10/1000 µs) żyła-pe I SM 25 A C1 napięciowy poziom ochrony żyła-pe przy In 310 V 530 V 48 V C3 napięciowy poziom ochrony żyła-pe 550 V 600 V 1 V Czas zadziałania żyła-pe t a 100 ns 100 ns 25 ns 25 ns 1 ns (drut) - max. 4 mm 2 4 mm 2 4 mm 2 4 mm 2 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 szyna DIN 35 mm 21:2004/ A1:2009, A2: , C2,C3 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 153

156 CLSA- Ochrona przepięciowa dla sieci telekomunikacyjnych i sygnałowych dla listwy LSA-PLUS kombinowana zgrubna i dokładna ochrona przepięciowa przeznaczona do ochrony linii przesyłu danych i MaR Parametry / Typ CLSA-6 CLSA-12 CLSA-24 CLSA-48 CLSA-HF6 Systemy telekomunikacyjne, sygnałowe i teletechniczne Podłączenie (wejście-wyjście) szyna LSA szyna LSA szyna LSA szyna LSA szyna LSA Akcesoria szyna uziemiająca szyna uziemiająca szyna uziemiająca szyna uziemiająca szyna uziemiająca Umieszczenie ogranicznika ST 2+3 ST 2+3 ST 2+3 ST 2+3 ST2+3 6 V AC / 8,5 V DC 11 V AC / 16 V DC 25 V AC / 36 V DC 36 V AC / 51 V DC 6 V AC / 8,5 V DC Znamionowy prąd obciążenia I L 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A (8/20 µs) żyła-żyła 5 ka 5 ka 5 ka 5 ka 5 ka (8/20 µs) ekran-pe C 10 ka 10 ka 10 ka 10 ka 10 ka C1 napięciowy poziom ochrony żyła-pe przy In 400 V 400 V 400 V 400 V 350 V C3 napięciowy poziom ochrony żyła-żyła 13 V 21 V 48 V 65 V 15 V C3 napięciowy poziom ochrony żyła-pe 350 V 350 V 350 V 350 V 350 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω 1,6 Ω Maksymalna częstotliwość żyła-żyła f 1,5 MHz 2,5 MHz 4 MHz 6,5 MHz 55 MHz Stopień ochrony IP 20 IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna LSA szyna LSA szyna LSA szyna LSA szyna LSA 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy

157 Katalog - Ograniczniki przepięć CLSA- Ochrona przepięciowa dla sieci telekomunikacyjnych i sygnałowych dla listwy LSA-PLUS kombinowana zgrubna i dokładna ochrona przepięciowa przeznaczona do ochrony analogowych linii telekomunikacyjnych, w tym ADSL Parametry / Typ CLSA-TLF CLSA-ISDN CLSA-DSL Podłączenie (wejście-wyjście) szyna LSA szyna LSA szyna LSA Akcesoria szyna uziemiająca szyna uziemiająca szyna uziemiająca Umieszczenie ogranicznika ST 2+3 ST 2+3 ST V AC / 170 V DC 85 V AC / 120 V DC 120 V AC / 170 V DC Znamionowy prąd obciążenia I L 0,5 A 0,5 A 0,5 A (8/20 µs) żyła-żyła 5 ka 5 ka 5 ka (8/20 µs) ekran-pe C 10 ka 10 ka 10 ka C1 napięciowy poziom ochrony żyła-żyła przy In 310 V 220 V 280 V C1 napięciowy poziom ochrony żyła-pe przy In 400 V 400 V 350 V C3 napięciowy poziom ochrony żyła-żyła 230 V 170 V 230 V C3 napięciowy poziom ochrony żyła-pe 350 V 350 V 400 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 1,6 Ω 1,6 Ω 1,6 Ω Maksymalna częstotliwość żyła-żyła f 14 MHz 16 MHz 65 MHz Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 70 C -40 C 70 C -40 C 70 C Montaż szyna LSA szyna LSA szyna LSA 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 155

158 DL-TLF Ochrona przed przepięciami dla linii telefonicznej złącza RJ12 połączenie zgrubnej i dokładnej ochrony przeciwprzepięciowej do ochrony urządzeń telekomunikacyjnych podłączonych do analogowej linii telefonicznej w komplecie: uniwersalny plastikowy adapter do montażu na szynie DIN uchwyt GND 2 Systemy telekomunikacyjne, sygnałowe i teletechniczne Parametry / Typ DL-TLF Umieszczenie ogranicznika ST V AC / 162 V DC Znamionowy prąd obciążenia I L 0,06 A (8/20 µs) żyła-żyła 2,5 ka C1 napięciowy poziom ochrony żyła-żyła przy In 260 V C1 napięciowy poziom ochrony żyła-pe przy In 300 V C3 napięciowy poziom ochrony żyła-żyła 240 V C3 napięciowy poziom ochrony żyła-pe 400 V Czas zadziałania żyła-żyła t a 1 ns Czas zadziałania żyła-pe t a 100 ns Rezystancja szeregowa na żyłę R 6,8 Ω Maksymalna częstotliwość żyła-żyła f 14 MHz Podłączenie (wejście-wyjście) RJ 45/RJ 45 Stopień ochrony IP 20 Zakres temperatur pracy -40 C 80 C Montaż szyna DIN 35 mm 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy

159 Katalog - Ograniczniki przepięć DL-ISDN SV Ochrona przed przepięciami dla linii telefonicznej skuteczna ochrona dla ISDN połączenie zgrubnej i dokładnej ochrony przeciwprzepięciowej do ochrony urządzeń telekomunikacyjnych podłączonych do jednej pary linii ISDN do instalacji na granicy stref LPZ 1 - LPZ 2 i wyższych. W komplecie: uniwersalny adapter do montażu na szynie DIN - uchwyt GND 2. Instaluje się przed NT A 1 A 2 B 1 B 2 Parametry / Typ DL-ISDN SV Umieszczenie ogranicznika ST V AC / 120 V DC Znamionowy prąd obciążenia I L 0,06 A (8/20 µs) żyła-żyła 10 ka C1 napięciowy poziom ochrony żyła-żyła przy In 260 V C1 napięciowy poziom ochrony żyła-pe przy In 150 V C3 napięciowy poziom ochrony żyła-żyła 180 V C3 napięciowy poziom ochrony żyła-pe 500 V Czas zadziałania żyła-żyła t a 1 ns Czas zadziałania żyła-pe t a 1 ns Rezystancja szeregowa na żyłę R 6,8 Ω Maksymalna częstotliwość żyła-żyła f 50 MHz (linka) - max. 2,5 mm2 Podłączenie (wejście-wyjście) screw terminals Stopień ochrony IP 20 Zakres temperatur pracy -40 C 80 C Montaż szyna DIN 35 mm 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 157

160 DL-ISDN RJ45 Ochrona przed przepięciami dla linii telefonicznej złącza RJ45 połączenie zgrubnej i dokładnej ochrony przeciwprzepięciowej do ochrony urządzeń telekomunikacyjnych podłączonych do jednej pary linii ISDN do instalacji na granicy stref LPZ 1 - LPZ 2 i wyższych. W komplecie: uniwersalny adapter do montażu na szynie DIN - uchwyt GND 2 instaluje się przed NT Systemy telekomunikacyjne, sygnałowe i teletechniczne Parametry / Typ DL-ISDN RJ45 Umieszczenie ogranicznika ST V AC / 121 V DC Znamionowy prąd obciążenia I L 0,06 A (8/20 µs) żyła-żyła 2,5 ka C1 napięciowy poziom ochrony żyła-żyła przy In 270 V C1 napięciowy poziom ochrony żyła-pe przy In 300 V C3 napięciowy poziom ochrony żyła-żyła 180 V C3 napięciowy poziom ochrony żyła-pe 400 V Czas zadziałania żyła-żyła t a 1 ns Czas zadziałania żyła-pe t a 100 ns Rezystancja szeregowa na żyłę R 6,8 Ω Maksymalna częstotliwość żyła-żyła f 80 MHz Podłączenie (wejście-wyjście) RJ 45/RJ 45 Stopień ochrony IP 20 Zakres temperatur pracy -40 C 80 C Montaż szyna DIN 35 mm 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy

161 Katalog - Ograniczniki przepięć DL-RS DD Ochrona przepięciowa dla interfejsów RS (z konektorem DSUB) złącza DB9 lub DB25 dokładna ochrona przeciwprzepięciowa do ochrony portów szeregowych komputerów i systemów sterujących przed skutkami przepięć Parametry / Typ DL-RS DD9 DL-RS DD25 Umieszczenie ogranicznika ST 3 ST 3 12,7 V AC / 18 V DC 12,7 V AC / 18 V DC C1 znamionowy prąd wyładowczy (8/20 µs) żyła-żyła 150 A 150 A C1 napięciowy poziom ochrony żyła-żyła przy In 65 V 65 V C3 napięciowy poziom ochrony żyła-żyła 50 V 50 V C3 napięciowy poziom ochrony żyła-pe 980 V 980 V Czas zadziałania żyła-żyła t a 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns Maksymalna częstotliwość żyła-żyła f 55 MHz 55 MHz Podłączenie (wejście-wyjście) żeńskie DB25 - męskie DB25 żeńskie DB9 - męskie DB9 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C 21:2004/A1:2009, A2: , C1,C3 21:2004/A1:2009, A2: , C1,C3 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 159

162 DL-Cat. 5e Ochrona przepięciowa dla sieci Ethernet złącza RJ45 dokładna ochrona przeciwprzepięciowa przeznaczona do ochrony jednego portu Ethernet Cat. 5 lub Cat. 5e instaluje się na granicy stref LPZ 2 i LPZ 3 tuż przed urządzeniem w komplecie: uniwersalny plastikowy adapter do montażu na szynie DIN uchwyt GND 2. Systemy telekomunikacyjne, sygnałowe i teletechniczne Parametry / Typ DL-Cat. 5e Umieszczenie ogranicznika ST 3 6 V AC / 8,5 V DC Znamionowy prąd obciążenia I L 0,5 A (8/20 µs) żyła-żyła 0,2 ka (8/20 µs) ekran-pe C 1,6 ka C1 napięciowy poziom ochrony żyła-żyła przy In 40 V C1 napięciowy poziom ochrony żyła-pe przy In 350 V C3 napięciowy poziom ochrony żyła-żyła 65 V C3 napięciowy poziom ochrony żyła-pe 350 V Czas zadziałania żyła-żyła t a 1 ns Czas zadziałania żyła-pe t a 100 ns Tłumienność przy 100 MHz 1,2 db Podłączenie (wejście-wyjście) RJ 45 - RJ 45 Stopień ochrony IP 20 Zakres temperatur pracy -40 C 80 C 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy

163 Katalog - Ograniczniki przepięć DL-100 POE-048 Ochrona przepięciowa dla PoE Kat 5x zaciski/rj 45 kombinowana ochrona przeciwprzepięciowa dla Power over Ethernet połączenie ochrony dla części komunikacyjnej i zasilającej Parametry / Typ DL-100 POE-048 Umieszczenie ogranicznika ST 2+3 Najwyższe napięcie pracy U c 5,7 V AC /8,1 V DC Znamionowy prąd obciążenia I L 0,1 A (8/20 µs) żyła-żyła 5 ka C2 napięciowy poziom ochrony żyła-żyła przy In 300 V C2 napięciowy poziom ochrony żyła-pe przy In 340 V C3 napięciowy poziom ochrony żyła-żyła przy In 55 V C3 napięciowy poziom ochrony żyła-pe przy In 530 V Czas zadziałania żyła-żyła t a 1 ns Czas zadziałania żyła-pe t a 100 ns Tłumienność przy 100 MHz 1,5 db Szeregowa rezystancja na żyłę R 1 Ω 48 V DC Najwyższe napięcie pracy U c 60 V AC / 76 V DC Znamionowy prąd obciążenia I L 1 A (8/20 µs) żyła-żyła 1 ka C2 napięciowy poziom ochrony żyła-żyła przy In 280 V C2 napięciowy poziom ochrony żyła-pe przy In 690 V Czas zadziałania żyła-żyła t a 25 ns Czas zadziałania żyła-pe t a 100 ns (drut) - max. 4 mm 2 (linka) - max. 2,5 mm 2 Podłączenie (wejście-wyjście) terminals/rj 45 Stopień ochrony IP 20 Zakres temperatur pracy -40 C 80 C Montaż Przykręcany za pomocą śrub 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy część mocy część linii Systemy telekomunikacyjne, sygnałowe i teletechniczne 161

164 DL-Cat. 5e POE plus Ochrona przepięciowa dla PoE Kat 5x zaciski/rj 45 kombinowana ochrona przeciwprzepięciowa dla Power over Ethernet połączenie ochrony dla części komunikacyjnej i zasilającej Systemy telekomunikacyjne, sygnałowe i teletechniczne 47 Parametry / Typ DL-Cat.5e POE plus Umieszczenie ogranicznika ST 2+3 Najwyższe napięcie pracy U c 6 V AC / 8,5 V DC Znamionowy prąd obciążenia I L 0,1 A (8/20 µs) żyła-żyła 1,5 ka C2 napięciowy poziom ochrony żyła-żyła przy In 180 V C2 napięciowy poziom ochrony żyła-pe przy In 490 V C3 napięciowy poziom ochrony żyła-żyła przy In 60 V C3 napięciowy poziom ochrony żyła-pe przy In 560 V Czas zadziałania żyła-żyła t a 1 ns Czas zadziałania żyła-pe t a 100 ns Tłumienność przy 100 MHz 1,5 db Szeregowa rezystancja na żyłę R 0,27 Ω 48 V DC Najwyższe napięcie pracy U c 40 V AC / 76 V DC Znamionowy prąd obciążenia I L 1 A Maksymalny prąd obciążenia 48,9 W (8/20 µs) żyła-żyła 1 ka C2 napięciowy poziom ochrony żyła-żyła przy In 280 V C2 napięciowy poziom ochrony żyła-pe przy In 780 V Czas zadziałania żyła-żyła t a 25 ns Czas zadziałania żyła-pe t a 100 ns Podłączenie (wejście-wyjście) zaciski/rj 45 Stopień ochrony IP 20 Zakres temperatur pracy -40 C 80 C Montaż szyna DIN 35 mm 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy część mocy część linii 162

165 Katalog - Ograniczniki przepięć DL-Cat. 5e RACK PANEL Ochrona przepięciowa dla sieci Ethernet przeznaczony do ochrony do 24 portów Ethernet Cat. 5 lub Cat. 5e instaluje się na granicy stref LPZ 2 i LPZ 3 tuż przed urządzeniem Parametry / Typ DL-Cat. 5e 8 RACK PANEL DL-Cat. 5e 16 RACK PANEL DL-Cat. 5e 24 RACK PANEL Umieszczenie ogranicznika ST 3 ST 3 ST 3 5,7 V AC / 8,1 V DC 5,7 V AC / 8,1 V DC 5,7 V AC / 8,1 V DC Znamionowy prąd obciążenia I L 0,1 A 0,1 A 0,1 A (8/20 µs) żyła-żyła 0,2 ka 0,2 ka 0,2 ka (8/20 µs) ekran-pe C 1,6 ka 1,6 ka 1,6 ka C1 napięciowy poziom ochrony żyła-żyła przy In 40 V 40 V 40 V C1 napięciowy poziom ochrony żyła-pe przy In 350 V 350 V 350 V C3 napięciowy poziom ochrony żyła-żyła 65 V 65 V 65 V C3 napięciowy poziom ochrony żyła-pe 350 V 350 V 350 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns Tłumienność przy 100 MHz 1,5 db 1,5 db 1,5 db Podłączenie (wejście-wyjście) RJ 45/RJ 45 RJ 45/RJ 45 RJ 45/RJ 45 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 60 C -40 C 60 C -40 C 60 C 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 163

166 DL-Cat. 6 PATCH PANEL NOWE Ochrona przepięciowa dla sieci Ethernet przeznaczony do ochrony do 24 portów Ethernet Cat. 6 instaluje się na granicy stref LPZ 2 i LPZ 3 tuż przed urządzeniem Parametry / Typ DL-Cat. 6 8 PATCH PANEL DL-Cat PATCH PANEL DL-Cat PATCH PANEL Systemy telekomunikacyjne, sygnałowe i teletechniczne Umieszczenie ogranicznika ST 3 ST 3 ST 3 6 V AC / 8,5 V DC 6 V AC / 8,5 V DC 6 V AC / 8,5 V DC Znamionowy prąd obciążenia I L 0,1 A 0,1 A 0,1 A (8/20 µs) żyła-żyła 0,2 ka 0,2 ka 0,2 ka (8/20 µs) ekran-pe C 1,6 ka 1,6 ka 1,6 ka C1 napięciowy poziom ochrony żyła-żyła przy In 40 V 40 V 40 V C1 napięciowy poziom ochrony żyła-pe przy In 350 V 350 V 350 V C3 napięciowy poziom ochrony żyła-żyła 65 V 65 V 65 V C3 napięciowy poziom ochrony żyła-pe 350 V 350 V 350 V Czas zadziałania żyła-żyła t a 1 ns 1 ns 1 ns Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns Tłumienność przy 250 MHz < 2 db < 2 db < 2 db Podłączenie (wejście-wyjście) złącze LSA/RJ 45 złącze LSA/RJ 45 złącze LSA/RJ 45 Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 60 C -40 C 60 C -40 C 60 C 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy

167 Katalog - Ograniczniki przepięć DL-Cat. 6 Ochrona przepięciowa dla sieci Ethernet złącza RJ45 dokładna ochrona przeciwprzepięciowa przeznaczona do ochrony jednego portu Ethernet Cat. 6 z zasilaniem instaluje się na granicy stref LPZ 2 i LPZ 3 tuż przed urządzeniem w komplecie: uniwersalny plastikowy adapter do montażu na szynie DIN uchwyt GND 2 Parametry / Typ DL-Cat.6 DL-Cat.6-60V Umieszczenie ogranicznika ST 3 ST 3 6 V AC / 8,5 V DC Najwyższe napięcie pracy U c 8,5 V DC 60 V DC Znamionowy prąd obciążenia I L 0,5 A 0,5 A (8/20 µs) żyła-żyła 0,2 ka 0,2 ka (8/20 µs) ekran-pe C 1,6 ka 1,6 ka C1 napięciowy poziom ochrony żyła-żyła przy In 40 V 130 V C1 napięciowy poziom ochrony żyła-pe przy In 350 V 350 V C3 napięciowy poziom ochrony żyła-żyła 65 V 130 V Czas zadziałania żyła-żyła t a 1 ns 1 ns Tłumienność przy 250 MHz 2 db 2 db Podłączenie (wejście-wyjście) RJ 45/RJ 45 RJ 45/RJ 45 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C 60 C -40 C 80 C 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 165

168 DL-1G-RJ45-5V NOWE Ochrona przepięciowa dla sieci Ethernet przeznaczony do ochrony sieci Ethernet z zasilaniem instaluje się na granicy stref LPZ 0 - LPZ 1 i wyższych. w komplecie: uchwyt na szynę DIN Systemy telekomunikacyjne, sygnałowe i teletechniczne Parametry / Typ DL-1G-RJ45-5V Umieszczenie ogranicznika ST Najwyższe napięcie pracy U c 8,5 V DC Znamionowy prąd obciążenia I L 0,5 A (8/20 µs) żyła-żyła 0,15 ka (8/20 µs) ekran-pe C 10 ka D1 Całkowity prąd udarowy (10/350 µs) żyły-pe I Total 2 ka C2 napięciowy poziom ochrony żyła-żyła przy In 50 V C2 napięciowy poziom ochrony żyła-pe przy In 400 V C3 napięciowy poziom ochrony żyła-żyła 20 V C3 napięciowy poziom ochrony żyła-pe 350 V Czas zadziałania żyła-żyła t a 1 ns Czas zadziałania żyła-pe t a 100 ns Tłumienność przy 250 MHz 1,5 db Podłączenie (wejście-wyjście) RJ 45 - RJ 45 Stopień ochrony IP 20 Zakres temperatur pracy -40 C 60 C 21:2004/A1:2009, A2: , D1,C2,C3 Numer katalogowy

169 Katalog - Ograniczniki przepięć DL-1G-RJ45-POE NOWE Ochrona przepięciowa dla sieci Ethernet przeznaczony do ochrony sieci Ethernet z zasilaniem instaluje się na granicy stref LPZ 0 - LPZ 1 i wyższych. w komplecie: uchwyt na szynę DIN Parametry / Typ DL-1G-RJ45-5V Umieszczenie ogranicznika ST Najwyższe napięcie pracy U c 8,5 V DC Znamionowy prąd obciążenia I L 0,5 A (8/20 µs) żyła-żyła 0,15 ka (8/20 µs) ekran-pe C 10 ka D1 Całkowity prąd udarowy (10/350 µs) żyły-pe I Total 2 ka C2 napięciowy poziom ochrony żyła-żyła przy In 50 V C2 napięciowy poziom ochrony żyła-pe przy In 400 V C3 napięciowy poziom ochrony żyła-żyła 75 V C3 napięciowy poziom ochrony żyła-pe 350 V Czas zadziałania żyła-żyła t a 1 ns Czas zadziałania żyła-pe t a 100 ns Tłumienność przy 250 MHz 1,5 db Podłączenie (wejście-wyjście) RJ 45 - RJ 45 Stopień ochrony IP 20 Zakres temperatur pracy -40 C 60 C 21:2004/A1:2009, A2: , D1,C2,C3 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 167

170 VL- F/F Ochrona przepięciowa dla systemów wideo złącza BNC i F lub zaciski beśrubowe połączenie zgrubnej i dokładnej ochrony przeciwprzepięciowej do ochrony instalacji video instaluje się na granicy stref LPZ 1 - LPZ 2 i wyższych tuż przed urządzeniem. W komplecie: uniwersalny plastikowy adapter do montaży na szynie DIN - uchwyt GND 2 A (linka) A (linka) B (SH) B (SH) Parametry / Typ VL-b75 F/F VL-F75 F/F VL-SV Systemy telekomunikacyjne, sygnałowe i teletechniczne Umieszczenie ogranicznika ST 2+3 ST 2+3 ST V AC / 8,5 V DC 6 V AC / 8,5 V DC 6 V AC / 8,5 V DC Znamionowy prąd obciążenia I L 0,06 A 0,06 A 0,06 A (8/20 µs) żyła-ekran 5 ka 5 ka 5 ka (8/20 µs) ekran-pe 5 ka 5 ka 5 ka C2 napięciowy poziom ochrony żyła-ekran przy In 150 V 150 V 150 V C2 napięciowy poziom ochrony ekran-pe przy In 350 V 350 V 350 V C3 napięciowy poziom ochrony żyła-ekran 35 V 35 V 35 V C3 napięciowy poziom ocrony ekran-pe 350 V 350 V 350 V Czas zadziałania żyła-ekran t a 1 ns 1 ns 1 ns Czas zadziałania ekran-pe t a 100 ns 100 ns 100 ns Rezystancja szeregowa na żyłę R 0,27 Ω 0,27 Ω 0,27 Ω Maksymalna częstotliwość żyła-ekran f 150 MHz 150 MHz 150 MHz Podłączenie (wejście-wyjście) BNC 75 F 75 zaciski Stopień ochrony IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C -40 C 80 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy

171 Katalog - Ograniczniki przepięć DP- Ochrona przepięciowa dla instalacji niskiego napięcia optyczna sygnalizacja zadziałania przeznaczony do ochrony urządzeń zasilanych napięciem DC lub AC instaluje się na granicy stref LPZ 1 i 2 lub wyższych (zgodnie ze strefową koncepcją ochrony) Parametry / Typ DP-012 DP-024 DP-048 DP-060 Podłączenie (wejście-wyjście) zaciski-zaciski zaciski-zaciski zaciski-zaciski zaciski-zaciski Umieszczenie ogranicznika ST 2 ST 2 ST 2 ST 2 12 V AC 24 V AC 48 V AC 60 V AC 22 V AC / 28 V DC 34 V AC / 44 V DC 70 V AC / 90 V DC 80 V AC / 112 V DC Znamionowy prąd obciążenia I L 16 A 16 A 16 A 16 A (8/20 µs) żyła-żyła 2 ka 2 ka 2 ka 2 ka C1 napięciowy poziom ochrony żyła-żyła przy In 160 V 200 V 360 V 390 V C1 napięciowy poziom ochrony żyła-pe przy In 530 V 530 V 550 V 550 V Znamionowy prąd wyładowczy (8/20 µs) a-b A A A A Znamionowy prąd wyładowczy (8/20 µs) a(b)-pe A A A A Napięcie probiercza a-b U oc 4 kv 4 kv 4 kv 4 kv Napięcie probiercze a(b)-pe U oc 4 kv 4 kv 4 kv 4 kv Napięciowy poziom ochrony a-b 0,16 kv 0,2 kv 0,36 kv 0,39 kv Napięciowy poziom ochrony a(b)-pe 0,53 kv 0,53 kv 0,55 kv 0,53 kv Maksymalne zabezpieczenie nadprądowe 16 A gl/gg lub C 16 A 16 A gl/gg lub C 16 A 16 A gl/gg lub C 16 A 16 A gl/gg lub C 16 A Czas zadziałania a-b t a 25 ns 25 ns 25 ns 25 ns Czas zadziałania a(b)-pe t a 100 ns 100 ns 100 ns 100 ns (drut) - max. 4 mm 2 4 mm 2 4 mm 2 4 mm 2 (linka) - max. 2,5 mm 2 2,5 mm 2 2,5 mm 2 2,5 mm 2 Sygnalizacja zadziałania czerwony wskaźnik czerwony wskaźnik czerwony wskaźnik czerwony wskaźnik Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C -40 C 80 C -40 C 80 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 11: , T3 C2 11: , T3 C2 11: , T3 C2 11: , T3 C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 169

172 DPF-024 Ochrona przepięciowa dla instalacji niskiego napięcia ochrona przeciwprzepięciowa z fi ltrem RFI do ochrony systemów automatyki, SSWiN, SAP, itp.. przed przepięciami impulsowymi i zakłóceniami RF VSTUP/IN + PE VÝSTUP/OUT + Systemy telekomunikacyjne, sygnałowe i teletechniczne Parametry / Typ Podłączenie (wejście-wyjście) DPF-024 terminals-terminals 24 V AC 40 V AC / 50 V DC Znamionowy prąd obciążenia I L 6 A Maksymalne zabezpieczenie nadprądowe Filtr RFI 6 A gl/gg lub C 6 A Tłumienność fi ltra przy 1MHz (50 Ω/50 Ω) niesymetryczny 30 db (drut) - max. 4 mm 2 (linka) - max. 2,5 mm 2 Sygnalizacja zadziałania czerwony wskaźnik Stopień ochrony IP 20 Zakres temperatur pracy -40 C 80 C Montaż szyna DIN 35 mm 11: , T3 Numer katalogowy tak 170

173 Katalog - Ograniczniki przepięć HX- N50 F/. Ogranicznik prądów piorunowych dla linii koncentrycznych złącza N50 przeznaczony do ochrony torów koncentrycznych w systemach telekomunikacyjnych instaluje się na granicy stref LPZ 0 i LPZ 1 lub wyższych, na wejściu instalacji do budynku nadaje się do stosowania w przypadku jednoczesnego przesyłania sygnału i napięcia zasilającego Parametry / Typ HX-090 N50 F/F HX-090 N50 F/M HX-230 N50 F/M HX-230 N50 F/F Umieszczenie ogranicznika ST 1+2 ST 1+2 ST 1+2 ST 1+2 Najwyższe napięcie pracy U c 70 V DC 70 V DC 180 V DC 180 V DC Znamionowy prąd obciążenia I L 6 A 6 A 6 A 6 A (8/20 µs) żyła-pe 10 ka 10 ka 10 ka 10 ka D1 Prąd udarowy (10/350 µs) żyła-pe I imp 2,5 ka 2,5 ka 2,5 ka 2,5 ka C3 napięciowy poziom ochrony żyła-pe 600 V 600 V 650 V 650 V Czas zadziałania żyła-pe t a 100 ns 100 ns 100 ns 100 ns Moc P 95 W 95 W 640 W 640 W Impedancja falowa Z 50 Ω 50 Ω 50 Ω 50 Ω Zakres częstotliwości - min f 0 MHz 0 MHz 0 MHz 0 MHz Zakres częstotliwości - max f MHz MHz MHz MHz Tłumienność 0,1 db 0,1 db 0,1 db 0,1 db Współczynnik fali stojącej (WFS) SWR 1,2 1,2 1,2 1,2 Podłączenie (wejście-wyjście) N 50 N 50 N 50 N 50 Stopień ochrony IP 66 IP 66 IP 66 IP 66 Zakres temperatur pracy -40 C 80 C -40 C 80 C -40 C 80 C -40 C 80 C 21:2004/ A1:20+C19:F1909, A2: , D1,C2,C3 21:2004/ A1:2009, A2: , D1,C2,C4 21:2004/ A1:2009, A2: , D1,C2,C5 21:2004/ A1:2009, A2: , D1,C2,C6 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 171

174 ZX- N50 F/M Ogranicznik prądów piorunowych dla linii koncentrycznych, ćwierćfalowy prąd zwarciowy złącza N50, transformator ćwierćfalowy przeznaczony do ochrony torów koncentrycznych w systemach telekomunikacyjnych instaluje się na granicy stref LPZ 0 i LPZ 1 lub wyższych, na wejściu instalacji do budynku nie mogą być stosowane w przypadku jednoczesnego przesyłania sygnału i napięcia zasilającego Systemy telekomunikacyjne, sygnałowe i teletechniczne Parametry / Typ ZX-2,4 N50 F/M ZX-1,9 N50 F/M ZX-3,5 N50 F/M ZX-5,8 N50 F/M Umieszczenie ogranicznika ST ST ST ST (8/20 µs) żyła-pe 20 ka 20 ka 20 ka 20 ka D1 Prąd udarowy (10/350 µs) żyła-pe I imp 15 ka 15 ka 15 ka 15 ka C3 napięciowy poziom ochrony żyła-pe 25 V 25 V 25 V 25 V Impedancja falowa Z 50 Ω 50 Ω 50 Ω 50 Ω Tłumienność 0,2 db 0,2 db 0,2 db 0,2 db Współczynnik fali stojącej (WFS) SWR 1,2 1,2 1,2 1,2 Podłączenie (wejście-wyjście) N 50 N 50 N 50 N 50 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C -40 C 80 C -40 C 80 C 21:2004/ A1:2009, A2: , D1,C2 21:2004/ A1:2009, A2: , D1,C2 21:2004/ A1:2009, A2: , D1,C2 21:2004/ A1:2009, A2: , D1,C2 Numer katalogowy

175 Katalog - Ograniczniki przepięć FX-.75 F/F Ogranicznik prądów piorunowych dla linii koncentrycznych złącza BNC lub F przeznaczony do ochrony torów koncentrycznych instaluje się na granicy stref LPZ 0 i LPZ 1 na wejściu do budynku stosowany jako pierwszy stopień ochrony i skoordynowany z typem SX. W komplecie: uniwersalny adapter do montażu na szynie DIN uchwyt GND 2 Parametry / Typ FX-090 F75 T F/F FX-090 b75 T F/F FX-230 b75 T F/F FX-230 F75 T F/F Umieszczenie ogranicznika ST 1 ST 1 ST 1 ST 1 Najwyższe napięcie pracy U c 70 V DC 70 V DC 180 V DC 180 V DC Znamionowy prąd obciążenia I L 4 A 4 A 4 A 4 A (8/20 µs) żyła-ekran 10 ka 10 ka 10 ka 10 ka (8/20 µs) ekran-pe 10 ka 10 ka 10 ka 10 ka D1 prąd udarowy (10/350 µs) żyła-ekran I imp 2,5 ka 2,5 ka 2,5 ka 2,5 ka D1 prąd udarowy (10/350 µs) ekran-pe I imp 2,5 ka 2,5 ka 2,5 ka 2,5 ka C3 napięciowy poziom ochrony żyła-ekran 600 V 600 V 660 V 660 V C3 napięciowy poziom ocrony ekran-pe 600 V 600 V 660 V 660 V Impedancja falowa Z 75 Ω 75 Ω 75 Ω 75 Ω Tłumienność 0,2 db 0,6 db 0,6 db 0,2 db Współczynnik fali stojącej (WFS) SWR 1,3 1,2 1,2 1,3 Zakres częstotliwości - min f 0 MHz 0 MHz 0 MHz 0 MHz Zakres częstotliwości - max f MHz MHz MHz MHz Czas zadziałania żyła-ekran t a 100 ns 100 ns 100 ns 100 ns Czas zadziałania ekran-pe t a 100 ns 100 ns 100 ns 100 ns Podłączenie (wejście-wyjście) F 75 BNC 75 BNC 75 F 75 Stopień ochrony IP 20 IP 20 IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C -40 C 80 C -40 C 80 C Montaż szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm szyna DIN 35 mm 21:2004/ A1:2009, A2: , D1,C2 21:2004/ A1:2009, A2: , D1,C2 21:2004/ A1:2009, A2: , D1,C2 21:2004/ A1:2009, A2: , D1,C2 Numer katalogowy Systemy telekomunikacyjne, sygnałowe i teletechniczne 173

176 SX-.75 F/F Ogranicznik prądów piorunowych dla linii koncentrycznych złącza BNC lub F dokładna ochrona przeciwprzepięciowa przeznaczona do ochrony torów koncentrycznych instalacji TV instaluje się na granicy stref LPZ 2 i LPZ 3 tuż przed urządzeniem w komplecie: uniwersalny plastikowy adapter do montażu na szynie DIN uchwyt GND 2 Parametry / Typ SX-090 b75 F/F SX-090 F75 F/F Systemy telekomunikacyjne, sygnałowe i teletechniczne Umieszczenie ogranicznika ST 2+3 ST 2+3 Najwyższe napięcie pracy U c 29,1 V DC 29,1 V DC Znamionowy prąd obciążenia I L 4 A 4 A (8/20 µs) żyła-pe 1,5 ka 1,5 ka C3 napięciowy poziom ochrony żyła-pe 80 V 80 V Impedancja falowa Z 75 Ω 75 Ω Tłumienność 1 db 1 db Współczynnik fali stojącej (WFS) SWR 1,7 1,7 Zakres częstotliwości - min f 1 MHz 1 MHz Zakres częstotliwości - max f MHz MHz Czas zadziałania żyła-pe t a 1 ns 1 ns Podłączenie (wejście-wyjście) BNC 75 BNC 75 Stopień ochrony IP 20 IP 20 Zakres temperatur pracy -40 C 80 C -40 C 80 C Montaż szyna DIN 35 mm szyna DIN 35 mm 21:2004/A1:2009, A2: , C2,C3 21:2004/A1:2009, A2: , C2,C3 Numer katalogowy

177 Katalog - Ograniczniki przepięć Akcesoria dla DM-xxx/n-RS Ilustracja Przykład zastosowania Produkt Grzebień łączeniowy JRS 10P Numer katalogowy C41175 C41175 Akcesoria dla HX i ZX Produkt Uchwyt Numer katalogowy C09720 C09720 Akcesoria dla technologii LSA Produkt Grzebieniowa szyna uziemiająca Uniwersalna szyna oddzielająca LSA 2/10 Ramka montażowa - 1 stanowisko Numer katalogowy C95712 C95710 C95711 C95712 C95710 Systemy telekomunikacyjne, sygnałowe i teletechniczne 175

Ogranicznik kombinowany DEHNshield zoptymalizowany pod kątem zastosowania

Ogranicznik kombinowany DEHNshield zoptymalizowany pod kątem zastosowania NOWOŚĆ zestyk sygnalizacyjny (FM) Ogranicznik kombinowany zoptymalizowany pod kątem zastosowania www.dehn.pl 2 chroni budynki mieszkalne i zastosowania specjalne Idealne rozwiązanie dla budownictwa mieszkaniowego

Bardziej szczegółowo

OCHRONA PRZED PRZEPIĘCIAMI. Rozwiązania dla sytemów fotowoltaicznych

OCHRONA PRZED PRZEPIĘCIAMI. Rozwiązania dla sytemów fotowoltaicznych OCHRONA PRZED PRZEPIĘCIAMI Rozwiązania dla sytemów fotowoltaicznych Dlaczego warto chronić? Instalacja systemów fotowoltaicznych ze względu na wysoki poziom technologii jest kosztowną inwestycją. Żeby

Bardziej szczegółowo

Ochrona przeciwprzepięciowa firmy Moeller

Ochrona przeciwprzepięciowa firmy Moeller www.moeller.pl Ochrona przeciwprzepięciowa firmy Moeller Xpole to nowoczesna seria aparatury modułowej, która skutecznie zabezpiecza instalacje i urządzenia przed skutkami zwarć, przeciążeń a także przed

Bardziej szczegółowo

Ochrona przepięciowa - oferta DEHN DEHN POLSKA / protected by ISO Tytuł prezentacji edycja we wzorcu

Ochrona przepięciowa - oferta DEHN DEHN POLSKA / protected by ISO Tytuł prezentacji edycja we wzorcu Ochrona przepięciowa - oferta DEHN 1 Ograniczniki przepięć z wewnętrznym bezpiecznikiem 2 PEWNOŚĆ PRACY UKŁADU Kontrola bezpieczników pewność pracy ochrony Po każdej burzy nad obiektem!!!! Ograniczniki

Bardziej szczegółowo

Ograniczniki przepięć Ex9UE

Ograniczniki przepięć Ex9UE Ograniczniki przepięć Ex9UE Ograniczniki przepięć Typ 1+2 (Klasa I+II, T1+T2, B+C) Typ 2 (Klasa II, T2, C) Wykonanie zgodne z E 61643-11 apięcie trwałej pracy od 275 V do 440 V AC Wersje podłączenia 1+0,

Bardziej szczegółowo

Ochrona przeciwprzepięciowa firmy Eaton

Ochrona przeciwprzepięciowa firmy Eaton Ochrona przeciwprzepięciowa firmy Eaton Ograniczniki przepięć u 1 + (klasy B+C) Ograniczniki przemysłowe SPRT1 Wymienne moduły Poziom ochrony Up

Bardziej szczegółowo

Ochrona przeciwprzepięciowa firmy Eaton. www.eaton.eu

Ochrona przeciwprzepięciowa firmy Eaton. www.eaton.eu Ochrona przeciwprzepięciowa firmy Eaton www.eaton.eu Przykłady zastosowań ochrony przeciwprzepięciowej Budynek bez instalacji odgromowej zasilany linią napowietrzną. alecany montaż ogranicznika przepięć

Bardziej szczegółowo

Ochrona przeciwprzepięciowa

Ochrona przeciwprzepięciowa Ochrona przeciwprzepięciowa Przepięcia w instalacji elektrycznej niskiego napięcia Burze mogą być zarówno piękne i ekscytujące, jak i niebezpieczne dla ludzi i budowli. Instalacje elektryczne i teletechniczne

Bardziej szczegółowo

Dane techniczne Ex9UE2

Dane techniczne Ex9UE2 2 Ograniczniki przepięć typ 2 Parametry ogólne Przeznaczone do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi Wymienne wkładki warystorowe Optyczny wskaźnik stanu wkładki

Bardziej szczegółowo

Ograniczniki przepięć OVR

Ograniczniki przepięć OVR Ograniczniki przepięć Spis treści Dane techniczne ograniczników przepięć... /2 Przegląd ograniczników przepięć... / ABB SACE /1 Dane techniczne Ograniczniki przepięć Typ 1 i Typ 1+2, Klasa B i Klasa B+C

Bardziej szczegółowo

Ochrona przeciwprzepięciowa

Ochrona przeciwprzepięciowa Ochrona przeciwprzepięciowa Przepięcia w instalacji elektrycznej niskiego napięcia Burze mogą być zarówno piękne i ekscytujące, jak i niebezpieczne dla ludzi i budowli. Instalacje elektryczne i teletechniczne

Bardziej szczegółowo

Kompleksowa i skuteczna ochrona przeciwprzepięciowa. Dariusz Szymkiewicz Kierownik Projektu

Kompleksowa i skuteczna ochrona przeciwprzepięciowa. Dariusz Szymkiewicz Kierownik Projektu Kompleksowa i skuteczna ochrona przeciwprzepięciowa Dariusz Szymkiewicz Kierownik Projektu 1 Ograniczniki iskiernikowe typu T1 i T1 kombinowane 2 OCHRONA PRZED SKUTKAMI WYŁADOWAŃ ATMOSFERYCZNYCH Ochrona

Bardziej szczegółowo

INSTALACJE ELEKTRYCZNE OGRANICZNIKI PRZEPIĘĆ TYPU 2. DEHNguard modular CI Modułowy ogranicznik z bezpiecznikiem

INSTALACJE ELEKTRYCZNE OGRANICZNIKI PRZEPIĘĆ TYPU 2. DEHNguard modular CI Modułowy ogranicznik z bezpiecznikiem kombinowane N-PE Typ 2 wg PN-EN 61643-11 Klasa II wg PN-IEC 61643-1 DEHNguard modular CI Modułowy ogranicznik z bezpiecznikiem Bezpiecznik zintegrowany w module ochronnym Kompletny, gotowy do podłączenia

Bardziej szczegółowo

OGRANICZNIKI PRZEPIĘĆ.

OGRANICZNIKI PRZEPIĘĆ. OGRANICZNIKI PRZEPIĘĆ www.fotton.pl info@fotton.pl Charakterystyka Ograniczniki przepięć FOTTON OBV Ograniczniki przepięć OBV powstały w celu zapewnienia skutecznej ochrony urządzeń AGD i RTV, telefonów,

Bardziej szczegółowo

Ochrona przeciwprzepięciowa

Ochrona przeciwprzepięciowa Ochrona przeciwprzepięciowa Przepięcia w instalacji elektrycznej niskiego napięcia Burze są pięknym i ekscytującym zjawiskiem jednak często bywają niebezpieczne dla ludzi, a także dla budynków i prowadzonych

Bardziej szczegółowo

NORMY I PRZEPISY PRAWNE Ochrona przeciwprzepięciowa

NORMY I PRZEPISY PRAWNE Ochrona przeciwprzepięciowa NORMY I PRZEPISY PRAWNE Ochrona przeciwprzepięciowa Opracował: Andrzej Nowak Bibliografia: http://www.ciop.pl/ 1. Kategorie ochrony Wymagania ogólne dotyczące ochrony instalacji elektrycznych przed przepięciami

Bardziej szczegółowo

BETA ochrona. Ochrona przeciwprzepięciowa. n Przegląd. n Korzyści. n Dane do doboru i zamówienia. Ograniczniki przepięć klasy B (typ 1)

BETA ochrona. Ochrona przeciwprzepięciowa. n Przegląd. n Korzyści. n Dane do doboru i zamówienia. Ograniczniki przepięć klasy B (typ 1) Ograniczniki przepięć klasy B (typ 1) n Przegląd Ograniczniki przepięć klasy B (typ 1) chronią rozdzielnice niskiego napięcia przed przepięciami oraz wysokimi udarami prądowymi powodowanymi przez bezpośrednie

Bardziej szczegółowo

Ochrona przeciwprzepięciowa

Ochrona przeciwprzepięciowa Ochrona przeciwprzepięciowa Przepięcia w instalacji elektrycznej niskiego napięcia Burze mogą być zarówno piękne i ekscytujące, jak i niebezpieczne dla ludzi i budowli. Instalacje elektryczne i teletechniczne

Bardziej szczegółowo

Rozdzielnice PV z ogranicznikami przepięć do ochrony instalacji fotowoltaicznych

Rozdzielnice PV z ogranicznikami przepięć do ochrony instalacji fotowoltaicznych Rozdzielnice PV z ogranicznikami przepięć do ochrony instalacji fotowoltaicznych Instalacja fotowoltaiczna ze względu na swoją budowę i usytuowanie jest poważnie narażona na przepięcia powstałe w wyniku

Bardziej szczegółowo

Podręcznik doboru Ochrona przeciwprzepięciowa i odgromowa Ograniczniki przepięć typu OVR

Podręcznik doboru Ochrona przeciwprzepięciowa i odgromowa Ograniczniki przepięć typu OVR Podręcznik doboru Ochrona przeciwprzepięciowa i odgromowa Ograniczniki przepięć typu OVR 2 2CDC432009B0103 Spis treści 1. Wprowadzenie... 4 2. Przykładowe zastosowanie: Ochrona przepięciowa w budynku przemysłowym

Bardziej szczegółowo

Serie ograniczników MCF, V50 oraz V20 Nowa drużyna do walki z przepięciami!

Serie ograniczników MCF, V50 oraz V20 Nowa drużyna do walki z przepięciami! Serie ograniczników MCF, V50 oraz V20 Nowa drużyna do walki z przepięciami! Sprawdzona jakość Najważniejszym zadaniem centrum testowego BET jest badanie urządzeń ochrony odgromowej i przeciwprzepięciowej

Bardziej szczegółowo

Ogranicznik przepięć typu 3.

Ogranicznik przepięć typu 3. Dobór urządzeń ochrony przepięciowej Miejsce montażu: Zabudowa szeregowa, lub budynek umieszczony miedzy domami Miejsce montażu: Budynek pojedynczy wolnostojący Czy budynek posiada zewnętrzną ochronę odgromową?

Bardziej szczegółowo

Ograniczniki przepięć - zespolone ETITEC-WENT (T1 + T2) (B + C)

Ograniczniki przepięć - zespolone ETITEC-WENT (T1 + T2) (B + C) Ograniczniki przepięć - zespolone -WENT (T1 + T2) (B + C) 3F Zastosowanie - Zespolone ograniczniki przepięć -WENT stosowane są do ograniczania przepięć i wyrównywania potencjałów w obiekcie lub zasilającej

Bardziej szczegółowo

Ograniczniki przepięć ETITEC B - PV

Ograniczniki przepięć ETITEC B - PV Ograniczniki przepięć ETITEC B Seria ograniczników przepięć ETITEC B jest przeznaczona do ochrony instalacji fotowoltaicznych modułów przed przepięciami: łączeniowymi lub pochodzącymi od wyładowań atmosferycznych

Bardziej szczegółowo

OCHRONA PRZEPIĘCIOWA INSTALACJI ELEKTRYCZNYCH I TELETECHNICZNYCH W BUDYNKU ZGODNIE Z ZAPISAMI NORM Z SERII PN-EN 62305

OCHRONA PRZEPIĘCIOWA INSTALACJI ELEKTRYCZNYCH I TELETECHNICZNYCH W BUDYNKU ZGODNIE Z ZAPISAMI NORM Z SERII PN-EN 62305 Krzysztof WINCENCIK DEHN Polska Sp. z o.o. OCHRONA PRZEPIĘCIOWA INSTALACJI ELEKTRYCZNYCH I TELETECHNICZNYCH W BUDYNKU ZGODNIE Z ZAPISAMI NORM Z SERII PN-EN 62305 Streszczenie: Przyjęcie przez kraje europejskie

Bardziej szczegółowo

Ochrona przed przepięciami systemów nadzoru wizyjnego CCTV

Ochrona przed przepięciami systemów nadzoru wizyjnego CCTV Centrum Ochrony przed Przepięciami i Zakłóceniami Elektromagnetycznymi w Białymstoku Ochrona przed przepięciami systemów nadzoru wizyjnego CCTV Opracowanie: dr inż. Tomasz Maksimowicz RST Sp. z o.o. 15-620

Bardziej szczegółowo

1. ANALIZA RYZYKA OCENA ZAGROŻEŃ

1. ANALIZA RYZYKA OCENA ZAGROŻEŃ OCHRONA PRZEPIĘCIOWA INSTALACJI ELEKTRYCZNYCH I TELETECHNICZNYCH W BUDYNKU ZGODNIE Z ZAPISAMI NORM Z SERII PN-EN 62305. Krzysztof Wincencik DEHN Polska Sp. z o.o. Streszczenie: Przyjęcie przez kraje europejskie

Bardziej szczegółowo

OCHRONA PRZEPIĘCIOWA. Ochrona przed przepięciami systemów bezawaryjnego zasilania. Odporność udarowa systemów bezawaryjnego zasilania.

OCHRONA PRZEPIĘCIOWA. Ochrona przed przepięciami systemów bezawaryjnego zasilania. Odporność udarowa systemów bezawaryjnego zasilania. OCHRONA PRZEPIĘCIOWA Ochrona przed przepięciami systemów bezawaryjnego zasilania Andrzej Sowa Układy ochrony przepięciowej w instalacji elektrycznej w obiektach budowlanych, w których pracują urządzenia

Bardziej szczegółowo

Zasady wykonania instalacji elektrycznych do zasilania urządzeń teleinformatycznych Zasilanie Serwerowni Szkolnych i Punktów Dystrybucyjnych 1

Zasady wykonania instalacji elektrycznych do zasilania urządzeń teleinformatycznych Zasilanie Serwerowni Szkolnych i Punktów Dystrybucyjnych 1 Zasady wykonania instalacji elektrycznych do zasilania urządzeń teleinformatycznych Zasilanie Serwerowni Szkolnych i Punktów Dystrybucyjnych 1 Zasilanie urządzeń teletechnicznych to system usług technicznych

Bardziej szczegółowo

1. Jako ochrona przed skutkami przepięć łączeniowych, powodowanych głównie załączeniami i wyłączeniami określonych odbiorników, mogą być stosowane:

1. Jako ochrona przed skutkami przepięć łączeniowych, powodowanych głównie załączeniami i wyłączeniami określonych odbiorników, mogą być stosowane: Temat: Środki i sposoby ochrony przed skutkami przepięć. Stosowane środki ochrony przeciwprzepięciowej mogą być przeznaczone do ochrony przed skutkami przepięć tylko określonego pochodzenia lub mogą mieć

Bardziej szczegółowo

Ochrona przed przepięciami

Ochrona przed przepięciami Katalog skrócony Ochrona przed przepięciami www.dehn.pl Katalog skrócony 2017/2018 Spis treści Ograniczniki kombinowane typu 1 DEHNventil 1 DEHNvenCI (z wbudowanym bezpiecznkiem) 7 DEHNvap CSP 8 DEHNshield

Bardziej szczegółowo

Ograniczniki przepięć dla sieci niskiego napięcia i telekomunikacyjnych

Ograniczniki przepięć dla sieci niskiego napięcia i telekomunikacyjnych ON 300 Ograniczniki przepięć dla sieci niskiego napięcia i telekomunikacyjnych KOMPLETNA OFERTA DLA WSZYSTKICH TYPÓW INSTALACJI THE GLOBAL SPECIALIST IN ELECTRICAL AND DIGITAL BUILDING INFRASTRUCTURES

Bardziej szczegółowo

SIECI SYGNAŁOWE I TELEINFORMATYCZNE ADAPTERY Z DWUSTRONNĄ OCHRONĄ DO GNIAZD. DEHNprotector ograniczniki przepięć

SIECI SYGNAŁOWE I TELEINFORMATYCZNE ADAPTERY Z DWUSTRONNĄ OCHRONĄ DO GNIAZD. DEHNprotector ograniczniki przepięć ograniczniki przepięć Adaptery z ochroną przepięciową w pięknej formie do szybkiej i prostej instalacji Optymalne wykonanie wyrównania potencjałów pomiędzy instalacją zasilania a linią sygnałową Ograniczniki

Bardziej szczegółowo

Ograniczniki przepięć typ 2 z wewnętrznym bezpiecznikiem Krzysztof Wincencik DEHN Polska - Kraków

Ograniczniki przepięć typ 2 z wewnętrznym bezpiecznikiem Krzysztof Wincencik DEHN Polska - Kraków Ograniczniki przepięć typ 2 z wewnętrznym bezpiecznikiem Krzysztof Wincencik DEHN Polska - Kraków Ochrona przepięciowa w naszym nasyconym elektroniką życiu codziennym nabiera coraz większego znaczenia.

Bardziej szczegółowo

ODLEGŁOŚCI POMIĘDZY URZĄDZENIAMI DO OGRANICZANIA PRZEPIĘĆ A CHRONIONYM URZĄDZENIEM

ODLEGŁOŚCI POMIĘDZY URZĄDZENIAMI DO OGRANICZANIA PRZEPIĘĆ A CHRONIONYM URZĄDZENIEM ODLEGŁOŚCI POMIĘDZY URZĄDZENIAMI DO OGRANICZANIA PRZEPIĘĆ A CHRONIONYM URZĄDZENIEM Andrzej Sowa Politechnika Białostocka 1. Wstęp Tworząc niezawodny system ograniczania przepięć w instalacji elektrycznej

Bardziej szczegółowo

Katalog skrócony modułowe ograniczniki przepięć

Katalog skrócony modułowe ograniczniki przepięć Czerwona / Seria Katalog skrócony 2009 - modułowe ograniczniki przepięć ochrona odgromowa ochrona przepięciowa sprzęt bezpieczeństwa Katalog skrócony OGRANICZNIKI PRZEPIĘĆ Przegląd produktów Strona kombinowane

Bardziej szczegółowo

WERSJA SKRÓCONA ZABEZPIECZENIA W INSTALACJACH ELEKTRYCZNYCH

WERSJA SKRÓCONA ZABEZPIECZENIA W INSTALACJACH ELEKTRYCZNYCH ZABEZPIECZENIA W INSTALACJACH ELEKTRYCZNYCH Przy korzystaniu z instalacji elektrycznych jesteśmy narażeni między innymi na niżej wymienione zagrożenia pochodzące od zakłóceń: przepływ prądu przeciążeniowego,

Bardziej szczegółowo

OGRANICZANIE PRZEPIĘĆ W INSTALACJI ELETRYCZNEJ

OGRANICZANIE PRZEPIĘĆ W INSTALACJI ELETRYCZNEJ OGRAICZAIE PRZEPIĘĆ W ISTALACJI ELETRYCZEJ Urządzenia ograniczające przepięcia badane zgodnie z procedurą próby klasy I Andrzej Sowa Urządzenia do ograniczania przepięć SPD (ang. Surge Protective Devices)

Bardziej szczegółowo

Ochrona odgromowa 2. Podstawowy zakres wymaganej wiedzy technicznej

Ochrona odgromowa 2. Podstawowy zakres wymaganej wiedzy technicznej Infrastruktury z dnia 7 kwietnia 2004 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 109, poz. 1156.), w którym stwierdzono, że: Budynek należy wyposażyć

Bardziej szczegółowo

Przedmowa do wydania czwartego Wyjaśnienia ogólne Charakterystyka normy PN-HD (IEC 60364)... 15

Przedmowa do wydania czwartego Wyjaśnienia ogólne Charakterystyka normy PN-HD (IEC 60364)... 15 Spis treści 5 SPIS TREŚCI Spis treści Przedmowa do wydania czwartego... 11 1. Wyjaśnienia ogólne... 13 Spis treści 2. Charakterystyka normy PN-HD 60364 (IEC 60364)... 15 2.1. Układ normy PN-HD 60364 Instalacje

Bardziej szczegółowo

Suplement do Katalogu pełnego UE 2006 PL1 Ochrona przed przepięciami w instalacjach zasilających.

Suplement do Katalogu pełnego UE 2006 PL1 Ochrona przed przepięciami w instalacjach zasilających. Suplement 2007 do Katalogu pełnego UE 2006 PL1 Ochrona przed przepięciami w instalacjach zasilających Ochrona odgromowa Ochrona przed przepięciami Sprzęt bezpieczeństwa Nowe produkty Przegląd nowych produktów

Bardziej szczegółowo

Ochrona przeciwprzepięciowa

Ochrona przeciwprzepięciowa Ochrona przeciwprzepięciowa Agenda Wybierz najlepsze rozwiązanie ochrony przed przepięciami Zainstaluj urządzenia ochrony przeciwprzepięciowej Dobierz najlepsze zabezpieczenie dla ochronników przeciwprzepięciowych

Bardziej szczegółowo

OCHRONA PRZECIWPRZEPIĘCIOWA W LINIACH TRANSMISJI DANYCH

OCHRONA PRZECIWPRZEPIĘCIOWA W LINIACH TRANSMISJI DANYCH X SYMPOZJUM ODDZIAŁU POZNAŃSKIEGO STOWARZYSZENIA ELEKTRYKÓW POLSKICH W CYKLU WSPÓŁCZESNE URZĄDZENIA ORAZ USŁUGI ELEKTROENERGETYCZNE, INFORMATYCZNE I TELEKOMUNIKACYJNE ZINTEGROWANE ZARZĄDZANIE ENERGIĄ W

Bardziej szczegółowo

Łatwy Dobór Czerwona Seria. www.dehn.pl

Łatwy Dobór Czerwona Seria. www.dehn.pl Łatwy Dobór Czerwona Seria Łatwy dobór Czerwona / Seria Funkcja falochronu Przy rozpatrywaniu energetycznej koordynacji pomiędzy ogranicznikami przepięć występuje ważna różnica ze względu na sposób wykonania

Bardziej szczegółowo

IV. Instalacje elekt. ogólnego przeznaczenia budynki mieszkalne i przemysłowe

IV. Instalacje elekt. ogólnego przeznaczenia budynki mieszkalne i przemysłowe IV. Instalacje elekt. ogólnego przeznaczenia budynki mieszkalne i przemysłowe 1. Ustawa z dnia 07 lipca 1994 r. Prawo budowlane. Obwieszczenie Marszałka Sejmu RP z dnia 12 listopada 2010 r. w sprawie ogłoszenia

Bardziej szczegółowo

BEZPIECZNIKI TOPIKOWE CYLINDRYCZNE I ROZŁĄCZNIKI

BEZPIECZNIKI TOPIKOWE CYLINDRYCZNE I ROZŁĄCZNIKI WKŁADKI TOPIKOWE YLINDRYZNE H ROZŁĄZNIKI BEZPIEZNIKOWE VL DLA WKŁADEK TOPIKOWYH YLINDRYZNYH ROZŁĄZNIKI BEZPIEZNIKOWE PF DLA WKŁADEK TOPIKOWYH YLINDRYZNYH WKŁADKI TOPIKOWE YLINDRYZNE SRF DO ZABEZPIEZANIA

Bardziej szczegółowo

BEZPIECZNIKI TOPIKOWE CYLINDRYCZNE I ROZŁĄCZNIKI

BEZPIECZNIKI TOPIKOWE CYLINDRYCZNE I ROZŁĄCZNIKI WKŁADKI TOPIKOWE YLINDRYZNE H WKŁADKI TOPIKOWE YLINDRYZNE Z WYBIJAKIEMH/P ROZŁĄZNIKI BEZPIEZNIKOWE VL DLA WKŁADEK TOPIKOWYH YLINDRYZNYH ROZŁĄZNIKI BEZPIEZNIKOWE PF DLA WKŁADEK TOPIKOWYH YLINDRYZNYH WKŁADKI

Bardziej szczegółowo

ODLEGŁOŚCI POMIĘDZY URZĄDZENIAMI DO OGRANICZANIA PRZEPIĘĆ A CHRONIONYM URZĄDZENIEM

ODLEGŁOŚCI POMIĘDZY URZĄDZENIAMI DO OGRANICZANIA PRZEPIĘĆ A CHRONIONYM URZĄDZENIEM dr hab. inż. Andrzej SOWA Politechnika Białostocka ODLEGŁOŚCI POMIĘDZY RZĄDZENIAMI DO OGRANICZANIA PRZEPIĘĆ A CHRONIONYM RZĄDZENIEM 1. Wstęp Tworząc niezawodny system ograniczania przepięć w instalacji

Bardziej szczegółowo

Przykładowe rozwiązania ochrony odgromowej, ochrona odgromowa pól antenowych

Przykładowe rozwiązania ochrony odgromowej, ochrona odgromowa pól antenowych Przykładowe rozwiązania ochrony odgromowej, ochrona odgromowa pól antenowych Wojciech Sosiński - wiceprezes PIRC info@diomar.pl DIOMAR Sp. z o.o., ul. Na Skraju 34, 02-197 Warszawa www.diomar.pl Zagrożenie

Bardziej szczegółowo

OGRANICZNIKI PRZEPIĘĆ - NAPOWIETRZNE, MODUŁOWE

OGRANICZNIKI PRZEPIĘĆ - NAPOWIETRZNE, MODUŁOWE 4 ETI -POLAM Sp. z o.o. ENERGIA POD KONTROLĄ OGRANICZNIKI PRZEPIĘĆ - NAPOWIETRZNE, MODUŁOWE 63 Ograniczniki przepięć - ETITEC Ograniczniki przepięć ETITEC przeznaczone są do zabezpieczania instalacji i

Bardziej szczegółowo

Aktualizacja wykazu norm przywołanych w Rozporządzeniu MIiB z 14 listopada 2017r.

Aktualizacja wykazu norm przywołanych w Rozporządzeniu MIiB z 14 listopada 2017r. Aktualizacja wykazu norm przywołanych w Rozporządzeniu MIiB z 14 listopada 2017r. W dniu 14 listopada 2017r. Minister Infrastruktury i Budownictwa podpisał Rozporządzenie zmieniające rozporządzenie I w

Bardziej szczegółowo

Opis techniczny. 1. Przepisy i normy. 2. Zakres opracowania. 3. Zasilanie.

Opis techniczny. 1. Przepisy i normy. 2. Zakres opracowania. 3. Zasilanie. Opis techniczny 1. Przepisy i normy. Projekt został opracowany zgodnie z Prawem Budowlanym, Polskimi Normami PN, Przepisami Budowy Urządzeń Elektrycznych PBUE, oraz warunkami technicznymi wykonania i odbioru

Bardziej szczegółowo

Fotowoltaika i sieci DC

Fotowoltaika i sieci DC Ochrona odgromowa i przeciwprzepięciowa Fotowoltaika i sieci D Sieci teleinformatyczne i komputery Sieci elektroenergetyczne Technika nadawczoodbiorcza Fotowoltaika i sieci D Iskierniki gazowe Inne produkty

Bardziej szczegółowo

ETITEC OGRANICZNIKI PRZEPIĘĆ-NAPOWIETRZNE, MODUŁOWE. Energia pod kontrolą ETITEC OGRANICZNIKI PRZEPIĘĆ KLASY A OGRANICZNIKI PRZEPIĘĆ KLASY B (I)

ETITEC OGRANICZNIKI PRZEPIĘĆ-NAPOWIETRZNE, MODUŁOWE. Energia pod kontrolą ETITEC OGRANICZNIKI PRZEPIĘĆ KLASY A OGRANICZNIKI PRZEPIĘĆ KLASY B (I) OGRANICZNIKI PRZEPIĘĆ KLASY A OGRANICZNIKI PRZEPIĘĆ KLASY B (I) OGRANICZNIKI PRZEPIĘĆ KLASY C (II) OGRANICZNIKI PRZEPIĘĆ KLASY D (III) OGRANICZNIKI PRZEPIĘĆ ZESPOLONE B+C (I+II) 90 94 94 96 97 OGRANICZNIKI

Bardziej szczegółowo

Tytuł normy (zakres powołania)

Tytuł normy (zakres powołania) 4. WYKAZ NORM POWOŁANYCH W ZAKRESIE INSTALACJI ELEKTRYCZNYCH I OCHRONY ODGROMOWEJ Minister Infrastruktury w Rozporządzeniu z dnia 10 grudnia 2010 roku (Dz. U. nr 239 z 2010 r., poz. 1597) określił nowy

Bardziej szczegółowo

SPIS TREŚCI 1. WSTĘP.......................................................................... 9 1.1. Podstawowy zakres wiedzy wymagany przy projektowaniu urządzeń piorunochronnych................................................

Bardziej szczegółowo

Wykonanie prototypów filtrów i opracowanie ich dokumentacji technicznej

Wykonanie prototypów filtrów i opracowanie ich dokumentacji technicznej Wykonanie prototypów filtrów i opracowanie ich dokumentacji technicznej Skład dokumentacji technicznej Dokumentacja techniczna prototypów filtrów przeciwprzepięciowych typ FP obejmuje: informacje wstępne

Bardziej szczegółowo

BEZPIECZNIKI TOPIKOWE CYLINDRYCZNE I ROZŁĄCZNIKI

BEZPIECZNIKI TOPIKOWE CYLINDRYCZNE I ROZŁĄCZNIKI WKŁADKI TOPIKOWE YLINDRYZNE H WKŁADKI TOPIKOWE YLINDRYZNE Z WYBIJAKIEMH/P ROZŁĄZNIKI BEZPIEZNIKOWE VL DLA WKŁADEK TOPIKOWYH YLINDRYZNYH ROZŁĄZNIKI BEZPIEZNIKOWE PF DLA WKŁADEK TOPIKOWYH YLINDRYZNYH WKŁADKI

Bardziej szczegółowo

PROTEC ODGROMNIKI I OCHRONNIKI KLASY I I II

PROTEC ODGROMNIKI I OCHRONNIKI KLASY I I II PROTEC ODGROMNIKI I OCHRONNIKI KLASY I I II W PROTEC ODGROMNIKI I OCHRONNIKI PRZECIWPRZEPIĘCIOWE PROTEC W SCHRACK INFO Aparaty Schrack serii Protec to kombinacja odgromników i ochronników przeciwprzepięciowych

Bardziej szczegółowo

OCHRONA PRZED PRZEPIĘCIAMI LOKALNYCH SIECI KOMPUTEROWYCH

OCHRONA PRZED PRZEPIĘCIAMI LOKALNYCH SIECI KOMPUTEROWYCH OGRANICZANIE PRZEPIĘĆ W SYSTEMACH PRZESYŁU SYGNAŁÓW OCHRONA PRZED PRZEPIĘCIAMI LOKALNYCH SIECI KOMPUTEROWYCH Andrzej Sowa Urządzenia pracujące w systemach informatycznych charakteryzuje stosunkowo niewielka

Bardziej szczegółowo

Nowe ograniczniki przepięć

Nowe ograniczniki przepięć ON 300 Nowe ograniczniki przepięć KOMPLETNA OFERTA DLA WSZYSTKICH TYPÓW INSTALACJI THE GLOBAL SPECIALIST IN ELECTRICAL AND DIGITAL BUILDING INFRASTRUCTURES Przepięcia powstające na skutek wyładowań atmosferycznych

Bardziej szczegółowo

POWERTEC ODGROMNIKI Z ISKIERNIKIEM GAZOWYM KLASY I

POWERTEC ODGROMNIKI Z ISKIERNIKIEM GAZOWYM KLASY I POWERTEC ODGROMNIKI Z ISKIERNIKIEM GAZOWYM KLASY I W POWERTEC ODGROMNIKI PRZECIWPRZEPIĘCIOWE 25/60 ka Z ISKIERNIKIEM GAZOWYM, KLASA I (B) 204 IS010111 / IS010112 / IS010113 / IS010114 W SCHRACK INFO POWERTEC

Bardziej szczegółowo

2. ZAWARTOŚĆ OPRACOWANIA. 1) Strona tytułowa. 2) Zawartość opracowania. 3) Oświadczenie - klauzula. 4) Spis rysunków. 5) Zakres opracowania

2. ZAWARTOŚĆ OPRACOWANIA. 1) Strona tytułowa. 2) Zawartość opracowania. 3) Oświadczenie - klauzula. 4) Spis rysunków. 5) Zakres opracowania 2. ZAWARTOŚĆ OPRACOWANIA 1) Strona tytułowa 2) Zawartość opracowania 3) Oświadczenie - klauzula 4) Spis rysunków 5) Zakres opracowania 6) Opis techniczny 7) Rysunki wg spisu 3. OŚWIADCZENIE - K L A U Z

Bardziej szczegółowo

OGRANICZNIKI PRZEPIĘĆ Typu OVR

OGRANICZNIKI PRZEPIĘĆ Typu OVR OGRANICZNIKI PRZEPIĘĆ Typu OVR FRSOX 0104 04 PL ABB Lightning Protection Group 1 Sposób oznaczania Max. prąd Max. prąd udarowy 8/20 udarowy 10/350 I max [ka]: 10 I imp [ka]: 7 15 15 40 65 100 HL: oznaczenie

Bardziej szczegółowo

efekt Branża elektryczna Ustka, styczeń 2014 r.

efekt Branża elektryczna Ustka, styczeń 2014 r. Branża elektryczna Ustka, styczeń 2014 r. 1 SPIS ZAWARTOŚCI 1, Opis techniczny 2. Rysunki szt. 4 1/E Plan sytuacyjny skala 1:500 2/E Instalacje elektryczne -rzut przyziemia 3/E Instalacje elektryczne -rzut

Bardziej szczegółowo

Strona 14-4 Strona 14-4

Strona 14-4 Strona 14-4 Strona -4 Strona -4 OCHROIKI PRZEPIĘCIOWE TYPU 1, 2 WYKOAIA JEDOCZĘŚCIOWE 1P, 1P+, 2P, 3P, 3P+, 4P. Prąd udarowy Iimp (10/350μs): 25kA. Maksymalny prąd wyładowczy Imax (8/20μs): 100kA. Sygnalizacja optyczna

Bardziej szczegółowo

Rozdzielnice PV z ogranicznikami przepięć do ochrony instalacji fotowoltaicznych

Rozdzielnice PV z ogranicznikami przepięć do ochrony instalacji fotowoltaicznych Rozdzielnice V z ogranicznikami przepięć do ochrony instalacji fotowoltaicznych Instalacja fotowoltaiczna ze względu na swoją budowę i usytuowanie jest poważnie narażona na przepięcia powstałe w wyniku

Bardziej szczegółowo

Ochrona przed przepięciami spowodowanymi udarami piorunowymi

Ochrona przed przepięciami spowodowanymi udarami piorunowymi Ochrona przed przepięciami spowodowanymi udarami piorunowymi Ochronniki przeciwprzepięciowe Katalog produktów i przewodnik doboru Ze Schneider Electric, ochrona przepięciowa jest łatwo instalowana w systemach

Bardziej szczegółowo

Ograniczniki ETITEC A ETI Polam do napowietrznych sieci nn

Ograniczniki ETITEC A ETI Polam do napowietrznych sieci nn Ograniczniki ETI Polam do napowietrznych sieci nn Celem artykułu jest przybliżenie czytelnikom zagadnień ochrony przeciwprzepięciowej realizowanej w warunkach napowietrznych sieci nn przez ograniczniki

Bardziej szczegółowo

PROJEKT WYKONAWCZY INSTALACJE ELEKTRYCZNE

PROJEKT WYKONAWCZY INSTALACJE ELEKTRYCZNE Projekt klimatyzacji w wybranych pomieszczeniach biurowych budynku Urzędu Miasta w Legionowie przy ul. Piłsudskiego 41 PROJEKT WYKONAWCZY INSTALACJE ELEKTRYCZNE Inwestor: Gmina Miejska Legionowo ul. Piłsudskiego

Bardziej szczegółowo

Ograniczniki przepięć dla układów sieci IT. Surge Protection Device

Ograniczniki przepięć dla układów sieci IT. Surge Protection Device Ograniczniki przepięć dla układów sieci IT Surge Protection Device Układ IT Układ IT jest to izolowana sieć, która ma wszystkie części pod napięciem odizolowane od ziemi, lub ma jeden punkt sieci uziemiony

Bardziej szczegółowo

Zabezpieczenia przetężeniowe i przepięciowe Systemów fotowoltaicznych PV

Zabezpieczenia przetężeniowe i przepięciowe Systemów fotowoltaicznych PV Zabezpieczenia przetężeniowe i przepięciowe Systemów fotowoltaicznych PV Nowość! o ETI Polam Sp. z o.o. Ul. Jana Pawła II 18 06100 Pułtusk Tel: +48 (23) 691 93 00 Faks: + 48 (23) 691 93 60 Infolinia techniczna:

Bardziej szczegółowo

SPD typu 1 i 2 firmy DEHN do ochrony instalacji fotowoltaicznych (PV)

SPD typu 1 i 2 firmy DEHN do ochrony instalacji fotowoltaicznych (PV) PN-EN 50539-112013-06 Niskonapięciowe urządzenia ograniczające przepięcia. Urządzenia ograniczające przepięcia do zastosowań specjalnych z włączeniem napięcia stałego. Część 11 Wymagania i badania dla

Bardziej szczegółowo

Aparaty niskich napięć. LOVOS-5 LOVOS-10 Ograniczniki przepięć niskiego napięcia nowej generacji

Aparaty niskich napięć. LOVOS-5 LOVOS-10 Ograniczniki przepięć niskiego napięcia nowej generacji Aparaty niskich napięć LOVOS-5 LOVOS-10 Ograniczniki przepięć niskiego napięcia nowej generacji LOVOS-5 LOVOS-10 są ogranicznikami przepięć niskiego napięcia nowej generacji LOVOS-5 i LOVOS-10 są ogranicznikami

Bardziej szczegółowo

SPAI. PRO-SERW s.c. SOSNOWIEC OCHRONNIKI SIECIOWE TRÓJFAZOWE KLASY B TYPU OS3B3 SPÓŁDZIELNIA PRACY AUTOMATYKÓW I INFORMATYKÓW KATOWICE

SPAI. PRO-SERW s.c. SOSNOWIEC OCHRONNIKI SIECIOWE TRÓJFAZOWE KLASY B TYPU OS3B3 SPÓŁDZIELNIA PRACY AUTOMATYKÓW I INFORMATYKÓW KATOWICE SPAI KATOWICE PRO-SERW s.c. SOSNOWIEC SPÓŁDZIELNIA PRACY AUTOMATYKÓW I INFORMATYKÓW 40-696 KATOWICE, ul. Asnyka 32 tel/fax. 32 710 22 39, e-mail: spai@spai.com.pl ul. Lipowa 11, 41-200 SOSNOWIEC tel./fax.

Bardziej szczegółowo

I. CZĘŚĆ OPISOWA. 1./ Spis zawartości. 2./ Opis techniczny. II. RYSUNKI TECHNICZNE E1 - Projekt instalacji oświetleniowej - Rzut parteru i piwnicy.

I. CZĘŚĆ OPISOWA. 1./ Spis zawartości. 2./ Opis techniczny. II. RYSUNKI TECHNICZNE E1 - Projekt instalacji oświetleniowej - Rzut parteru i piwnicy. I. CZĘŚĆ OPISOWA 1./ Spis zawartości 2./ Opis techniczny II. RYSUNKI TECHNICZNE E1 - Projekt instalacji oświetleniowej - Rzut parteru i piwnicy. E2 - Projekt instalacji oświetleniowej - Rzut I piętra.

Bardziej szczegółowo

IO.UZ-2.02 APLISENS PRODUKCJA PRZEMYSŁOWEJ APARATURY POMIAROWEJ I ELEMENTÓW AUTOMATYKI. Edycja B WARSZAWA MARZEC 2010.

IO.UZ-2.02 APLISENS PRODUKCJA PRZEMYSŁOWEJ APARATURY POMIAROWEJ I ELEMENTÓW AUTOMATYKI. Edycja B WARSZAWA MARZEC 2010. IO.UZ-2.02 APLISENS PRODUKCJA PRZEMYSŁOWEJ APARATURY POMIAROWEJ I ELEMENTÓW AUTOMATYKI INSTRUKCJA UśYTKOWANIA UKŁAD ZABEZPIECZAJĄCY UZ-2/N UKŁAD ZABEZPIECZAJĄCY UZ-2/L Edycja B WARSZAWA MARZEC 2010. APLISENS

Bardziej szczegółowo

Zabezpieczenia przeciwprzepięciowe dla ochrony oświetlenia typu LED

Zabezpieczenia przeciwprzepięciowe dla ochrony oświetlenia typu LED Zabezpieczenia przeciwprzepięciowe dla ochrony oświetlenia typu Skuteczna ochrona przeciwprzepięciowa ulicznego oświeltenia Skuteczna koncepcja ochrony przeciwprzepięciowej oświetlenia uwzględnia takie

Bardziej szczegółowo

E/02.5 Schemat rozdzielnicy TB6; E/02.6 Schemat rozdzielnicy TB7; E/02.7 Schemat rozdzielnicy TB8; E/02.8 Schemat rozdzielnicy TB9; E/02.

E/02.5 Schemat rozdzielnicy TB6; E/02.6 Schemat rozdzielnicy TB7; E/02.7 Schemat rozdzielnicy TB8; E/02.8 Schemat rozdzielnicy TB9; E/02. SPIS TREŚCI: 1.0. WSTĘP...5 1.1. Przedmiot i zakres opracowania...5 1.2. Podstawy opracowania...5 1.3. Charakterystyka energetyczna...5 2.0. OPIS TECHNICZNY...6 2.1. Zasilanie i rozdział energii...6 2.2.

Bardziej szczegółowo

Ochrona przed przepięciami

Ochrona przed przepięciami Ograniczniki przepięć do instalacji fotowoltaicznych Ochrona przed przepięciami Łatwy dobór dla instalacji PV na dachu Proszę wybrać przypadek a, b lub c oraz odpowiednie ograniczniki przepięć po stronie

Bardziej szczegółowo

Kiedy pojawia się przepięcie... Nowe ograniczniki V20/V50

Kiedy pojawia się przepięcie... Nowe ograniczniki V20/V50 Kiedy pojawia się przepięcie... Nowe ograniczniki V20/V50 THINK CONNECTED. Pojawienie się nowych ograniczników Nowy wygląd. Dodatkowa funkcjonalność. Nowa seria ograniczników V50 typu kombi oraz ograniczników

Bardziej szczegółowo

Zabezpieczanie latarni z oświetleniem LED

Zabezpieczanie latarni z oświetleniem LED Zabezpieczanie latarni z oświetleniem MLP1x Wybór ogranicznika przepięć do ochrony w lampach ulicznych Regulacja jasności? MLP1x Klasa ochrony I lub II Zdalne sterowanie? MSB10 (oświetlenie zewn.) MSB6

Bardziej szczegółowo

Ochrona odgromowa i przeciwprzepięciowa oświetlenia ulicznego LED

Ochrona odgromowa i przeciwprzepięciowa oświetlenia ulicznego LED L L L' PE Oprawa LED N Ochrona odgromowa i przeciwprzepięciowa oświetlenia ulicznego LED Treść tych instrukcji zawiera informacje dotyczące określonych zagadnień. Bazują one na aktualnie obowiązujących

Bardziej szczegółowo

Katalog Kompleksowa Ochrona Przeciwprzepięciowa Aparatura modułowa

Katalog Kompleksowa Ochrona Przeciwprzepięciowa Aparatura modułowa Katalog 2010 Kompleksowa Ochrona Przeciwprzepięciowa Aparatura modułowa 3 Kompleksowa Ochrona Przeciwprzepięciowa Aparatura modułowa Parę słów o firmie PRO-TEC Firma Pro-Tec powstała w roku 2005. Od samego

Bardziej szczegółowo

Branża elektryczna. 10. Wymagania techniczne dla układu sterowania technologicznego

Branża elektryczna. 10. Wymagania techniczne dla układu sterowania technologicznego 1. Cel i zakres opracowania 2. Układ zasilania w energię elektryczną 3. Rozdzielnica EL 4. Gospodarka kablowa 5. Instalacja oświetleniowa 6. Instalacja uziemień i połączeń wyrównawczych 7. Instalacja odgromowa

Bardziej szczegółowo

Spis zawartości opracowania: II. UPRAWNIENIA, ZAŚWIADCZENIE. 3 II. OPIS TECHNICZNY 9 III. CZĘŚĆ RYSUNKOWA.13

Spis zawartości opracowania: II. UPRAWNIENIA, ZAŚWIADCZENIE. 3 II. OPIS TECHNICZNY 9 III. CZĘŚĆ RYSUNKOWA.13 Spis zawartości opracowania: II. UPRAWNIENIA, ZAŚWIADCZENIE. 3 II. OPIS TECHNICZNY 9 III. CZĘŚĆ RYSUNKOWA.13 2 S t r o n a I. UPRAWNIENIA BUDOWLANE, ZAŚWIADCZENIA 3 S t r o n a 4 S t r o n a 5 S t r o

Bardziej szczegółowo

Ochrona przed przepięciami

Ochrona przed przepięciami Ograniczniki przepięć do instalacji fotowoltaicznych Ochrona przed przepięciami www.dehn.pl Łatwy dobór dla instalacji PV na dachu Proszę wybrać przypadek a, b lub c oraz odpowiednie ograniczniki przepięć

Bardziej szczegółowo

2. ZASILANIE ELEKTRYCZNE KOTŁOWNI

2. ZASILANIE ELEKTRYCZNE KOTŁOWNI 2. ZASILANIE ELEKTRYCZNE KOTŁOWNI WYTYCZNE PROJEKTOWE www.immergas.com.pl 12 ZASILANIE ELEKTRYCZNE KOTŁOWNI 2. ZASILANIE ELEKTRYCZNE KOTŁOWNI NOWOCZESNE SYSTEMY GRZEWCZE Ogólnie Instalacje elektryczne

Bardziej szczegółowo

Ograniczniki przepięć dla układów sieci IT. Surge Protection Device

Ograniczniki przepięć dla układów sieci IT. Surge Protection Device Ograniczniki przepięć dla układów sieci IT Surge Protection Device Układ IT Układ IT jest to izolowana sieć, która ma wszystkie części pod napięciem odizolowane od ziemi, lub ma jeden punkt sieci uziemiony

Bardziej szczegółowo

Dobór SPD typu 1 do ochrony instalacji elektrycznych w budynkach uwględnienie wpływu dodatkowych czynników. Krzysztof Wincencik DEHN Polska Sp. z o.o.

Dobór SPD typu 1 do ochrony instalacji elektrycznych w budynkach uwględnienie wpływu dodatkowych czynników. Krzysztof Wincencik DEHN Polska Sp. z o.o. Dobór SPD typu 1 do ochrony instalacji elektrycznych w budynkach uwględnienie wpływu dodatkowych czynników Krzysztof Wincencik DEHN Polska Sp. z o.o. Dobierając SPD do ochrony instalacji elektrycznej w

Bardziej szczegółowo

OGRANICZNIKI PRZEPIĘĆ

OGRANICZNIKI PRZEPIĘĆ OGRANICZNIKI PRZEPIĘĆ OGRANICZNIKI PRZEPIĘĆ UKŁADY JEDNOFAZOWE Aplikacje Mieszkania Sprzęt elektroniczny Strona AC jednofazowych układów fotowoltaiki stalacja i okablowanie L ZASADY OKABLOWANIA OGRANICZNIKÓW

Bardziej szczegółowo

SERIA RR Szybki moduł przekaźnikowy 8 A

SERIA RR Szybki moduł przekaźnikowy 8 A SERIA SERIA Szybki moduł przekaźnikowy.14 do montażu na szynę DIN 14 35 mm (EN 60715).24 do montażu w 11-pinowym gnieździe typu 90.21 4 zestyki przełączne lub 3 zestyki zwierne + 1 zestyk przełączny Napięcie

Bardziej szczegółowo

Innowacyjne systemy przeciwprzepięciowe. Ograniczniki przepięć dla instalacji elektroenergetycznych

Innowacyjne systemy przeciwprzepięciowe. Ograniczniki przepięć dla instalacji elektroenergetycznych Innowacyjne systemy przeciwprzepięciowe Ograniczniki przepięć dla instalacji elektroenergetycznych Francuska firma ITEL działa na rynku od ponad 75 lat, jest pod względem obrotów największym we Francji

Bardziej szczegółowo

ZESTAWIENIE Polskich Norm dotyczących instalacji elektrycznych w obiektach budowlanych

ZESTAWIENIE Polskich Norm dotyczących instalacji elektrycznych w obiektach budowlanych ZESTAWIENIE Polskich Norm dotyczących instalacji elektrycznych w obiektach budowlanych (stan na dzień 1 listopada 2012 r.) PN-HD 60364-1:2010 Instalacje elektryczne niskiego napięcia -- Część:1 Wymagania

Bardziej szczegółowo

ZABDOWA WYŁĄCZNIKA PRZECIWPOŻAROWEGO. Katowice, marzec 2019 r.

ZABDOWA WYŁĄCZNIKA PRZECIWPOŻAROWEGO. Katowice, marzec 2019 r. Dokumentacja: Inwestor: PROJEKT TECHNICZNY INSTALACJI ELEKTRYCZNEJ ul. Świdnicka 35A 40-711 KATOWICE Miejski Ośrodek Pomocy Społecznej w Katowicach ul. Jagiellońska 17, 40-032 Katowice ZABDOWA WYŁĄCZNIKA

Bardziej szczegółowo

Innowacyjne ograniczniki przepięć dla energetyki i oświetlenia LED francuskiej firmy CITEL

Innowacyjne ograniczniki przepięć dla energetyki i oświetlenia LED francuskiej firmy CITEL ZBIGNIEW BŁAŻEJEWSKI Prezes Zarządu firmy JEAN MUELLER POLSKA Sp. z o.o. z Warszawy Innowacyjne ograniczniki przepięć dla energetyki i oświetlenia LED francuskiej firmy CITEL Streszczenie. Ten artykuł

Bardziej szczegółowo

Str Str Str OGRANICZNIKI PRZEPIĘĆ TYPU 2 WYKONANIE Z WYMIENNYMI WKŁADAMI 1P, 1P+N, 2P, 3P, 3P+N, 4P.

Str Str Str OGRANICZNIKI PRZEPIĘĆ TYPU 2 WYKONANIE Z WYMIENNYMI WKŁADAMI 1P, 1P+N, 2P, 3P, 3P+N, 4P. Str. -4 Str. -4 OGRAICZIKI PRZEPIĘĆ TYPU 1, 2 WYKOAIE JEDOCZĘŚCIOWE 1P, 1P+, 2P, 3P, 3P+, 4P. Prąd udarowy Iimp (10/350μs): 25kA. Maksymalny prąd wyładowczy Imax (8/20μs): 100kA. Sygnalizacja optyczna

Bardziej szczegółowo

ATyS S - ATyS d S Zdalnie sterowane urządzenia przełączające od 40 do 125 A

ATyS S - ATyS d S Zdalnie sterowane urządzenia przełączające od 40 do 125 A Rozwiązanie dla Przełączniki atys-s_018_a > Generatorów < 90 kva > Systemów grzewczych > Klimatyzacji > Wentylacji > Telekomunikacji Funkcje Przełączniki ATyS S to 4-biegunowe, zdalnie sterowane urządzenia

Bardziej szczegółowo

PROJEKT INSTALACJI ELEKTRYCZNEJ W LOKALU MIESZKALNYM ZLOKALIZOWANYM PRZY UL. PADEREWSKIEGO 44/5 W RYBNIKU

PROJEKT INSTALACJI ELEKTRYCZNEJ W LOKALU MIESZKALNYM ZLOKALIZOWANYM PRZY UL. PADEREWSKIEGO 44/5 W RYBNIKU KAMBEP P.U.H. Piotr Dyla 44-251 Rybnik, ul. Gronowa 26 www.kambep.pl PROJEKT INSTALACJI ELEKTRYCZNEJ W LOKALU MIESZKALNYM ZLOKALIZOWANYM PRZY UL. PADEREWSKIEGO 44/5 W RYBNIKU INWESTOR: ZAKŁAD GOSPODARKI

Bardziej szczegółowo

SPKSO ul. Sierakowskiego 13, Warszawa ELEKTRYCZNA PROJEKT BUDOWLANO WYKONAWCZY

SPKSO ul. Sierakowskiego 13, Warszawa ELEKTRYCZNA PROJEKT BUDOWLANO WYKONAWCZY NAZWA: MODERNIZACJA DZIAŁU FARMACJI SPKSO przy ul. Sierakowskiego 13 w Warszawie INWESTOR: BRANŻA: FAZA: SPKSO ul. Sierakowskiego 13, Warszawa ELEKTRYCZNA PROJEKT BUDOWLANO WYKONAWCZY TOM II JEDNOSTKA

Bardziej szczegółowo
