GEOLOGICZNE UWARUNKOWANIA INSTALACJI PŁYTKIEJ GEOTERMII NISKOTEMPERATUROWEJ

Transkrypt

1 Konferencja PRZEMARZANIE PODŁOŻA GRUNTOWEGO i GEOTERMICZNE ASPEKTY BUDOWNICTWA ENERGOOSZCZĘDNEGO WOIIB, Poznań, 13 czerwca 2018 r. GEOLOGICZNE UWARUNKOWANIA INSTALACJI PŁYTKIEJ GEOTERMII NISKOTEMPERATUROWEJ Grzegorz Ryżyński Program Geozagrożenia i Geologia Inżynierska

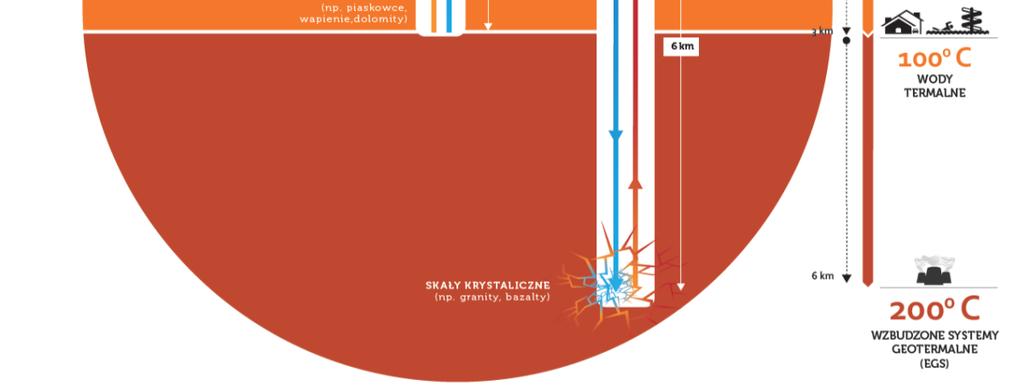

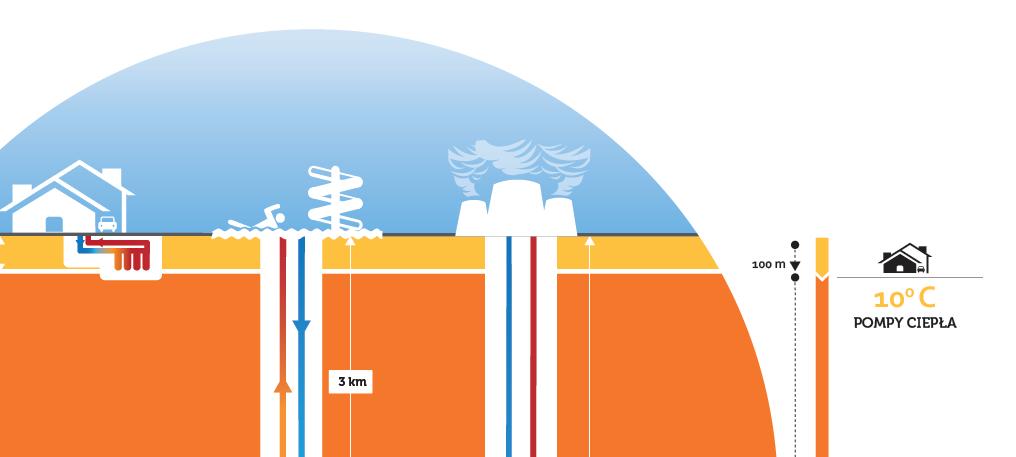

2 Geotermia = OZE Za geotermię niskotemperaturową uznaje się te źródła energii geotermalnej, których temperatura nie jest wystarczająca, aby dokonać jej odzysku (bezpośredniego zastosowania do celów ogrzewania i chłodzenia obiektów) bez zastosowania technologii pomp ciepła.

3 PŁYTKA GEOTERMIA W EUROPIE: Źródło: 1) Rynki wysoko rozwinięte (DE, AT): Duża ilość instalacji Niski współczynnik wzrostu 2) Rynki rozwijające się (PL, SI, CZ): Średnia/mała ilość instalacji Wysoki wskaźnik wzrostu 3) Rynki słabo rozwinięte (SK) Mała liczba instalacji Niski lub nieznany wskaźnik wzrostu Dane dla Czech: Całkowita liczba instalacji = (2015) Sprzedaż roczna (2015) = 1586 Wzrost w 2015: 15 % Państwowy Instytut Geologiczny

4 PŁYTKA GEOTERMIA W EUROPIE: Gruntowe Pompy Ciepła w Polsce Ilość Moc (MW) Produkcja (GWh/r) Źródło: Zainstalowane 2015 Przewidywane 2018 ~ ~ 500 ~714.3 ~ ~ 600 ~850 prof. B. Kępinska ) Rynki wysoko rozwinięte (DE, AT): Duża ilość instalacji Niski współczynnik wzrostu 2) Rynki rozwijające się (PL, SI, CZ): Średnia/mała ilość instalacji Wysoki wskaźnik wzrostu 3) Rynki słabo rozwinięte (SK) Mała liczba instalacji Niski lub nieznany wskaźnik wzrostu Dane dla Czech: Całkowita liczba instalacji = (2015) Sprzedaż roczna (2015) = 1586 Wzrost w 2015: 15 % Państwowy Instytut Geologiczny

5 GEOTERMALNE POMPY CIEPŁA W POLSCE (STAN NA ROK 2016) Całkowita ilość instalacji: ok urządzeń GPC Moc zainstalowana: 500 [MWt] Produkcja ciepła: 714 [GWht/yr] Dla porównania poniżej dane dla ciepła sieciowego w Polsce pochodzącego z geotermii głębokiej (wód termalnych): Moc zainstalowana: 76,2 [MWt] Produkcja ciepła: 271,1 [GWht/yr] Wniosek: geotermalne pompy ciepła w Polsce wytwarzają już 3x więcej ciepła niż wszystkie ciepłownie geotermalne [Źródło: Antics i in. 2016] Państwowy Instytut Geologiczny

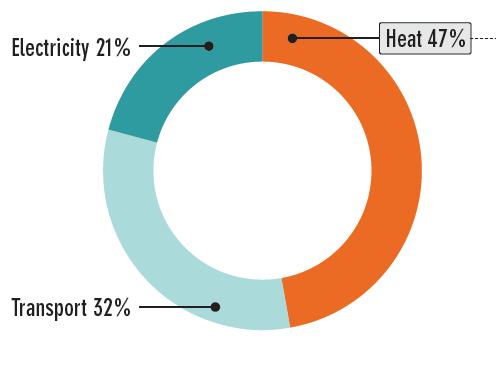

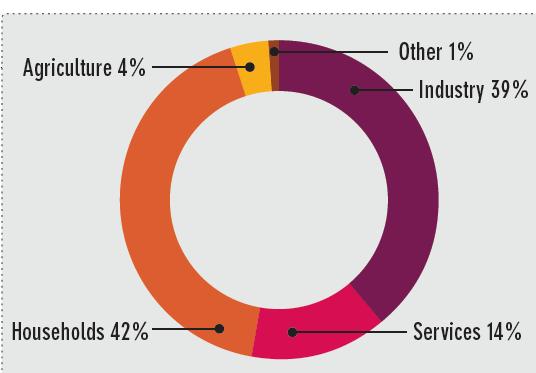

6 GEOTERMIA NISKOTEMPERATUROWA DLA ZRÓWNOWAŻONEGO ROZWOJU MIAST Wzrost zapotrzebowania na energię na cele ogrzewania i chłodzenia związany z dynamicznym rozwojem miast Kierunek rozwoju w stronę samowystarczalności miast Planowanie przestrzenne powinno uwzględniać zapotrzebowanie na energię Konieczne jest kompleksowe podejście do tematu od skali pojedynczego budynku do skali całego miasta ZALETY GEOTERMII NISKOTEMPERATUROWEJ: energia dostępna 24 h / 365 dni (stabilne źródło ciepła i chłodu) dostępna wszędzie (płytka geotermia), niskoemisyjna doskonała do ogrzewania i chłodzenia budowli atrakcyjna rynkowo (krótki czas zwrotu inwestycji) komponenty technologii są sprawdzone i przetestowane można je łączyć z innymi źródłami energii (np. kolektorami słonecznymi, ogniwami fotowoltaicznymi, turbinami wiatrowymi etc..) oferuje możliwość magazynowania energii w gruncie (UTES/ATES) Source: RHC (ETP) Państwowy Instytut Geologiczny

7 Geotermia niskotemperaturowa - ogrzewanie i chłodzenie kwh/m3 / miesiąc Średnia temperatura gruntu Zużycie energii elektrycznej Δ=14 o Δ=10 o XII II III V VII VIII X XII Temperatura [st.c] Średnia temperatura powietrza zewnętrznego Państwowy Instytut Geologiczny

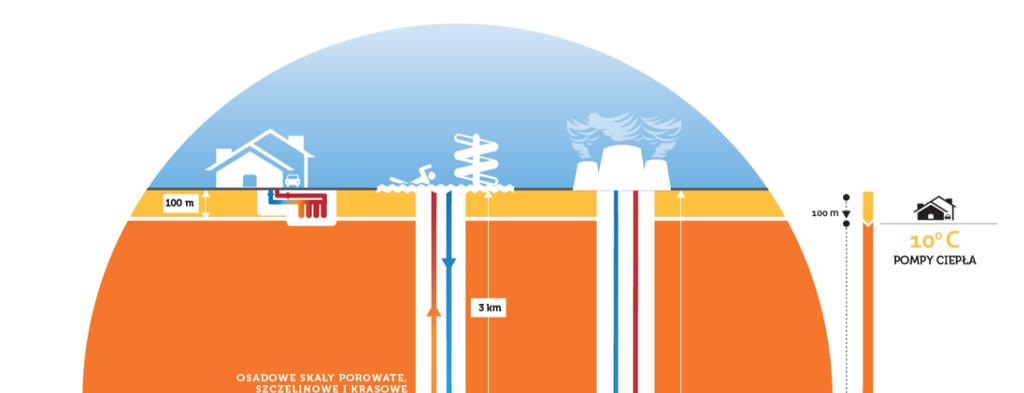

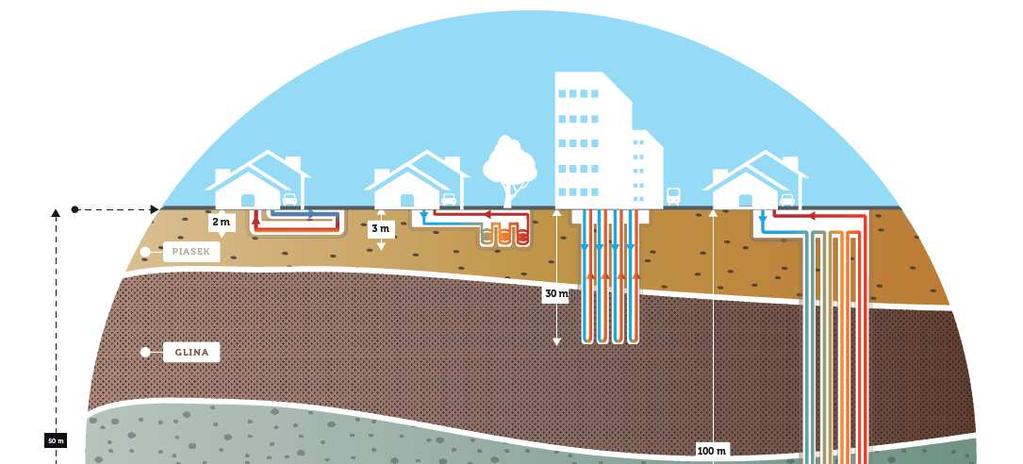

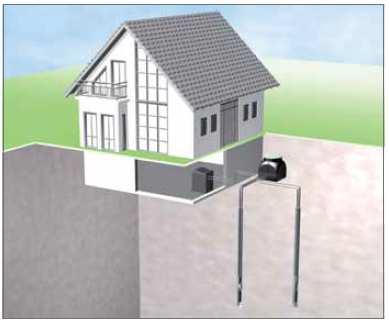

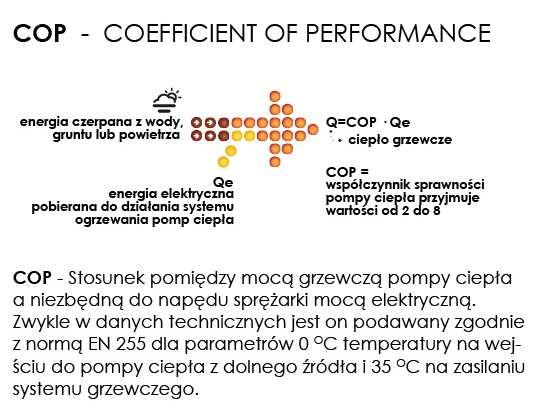

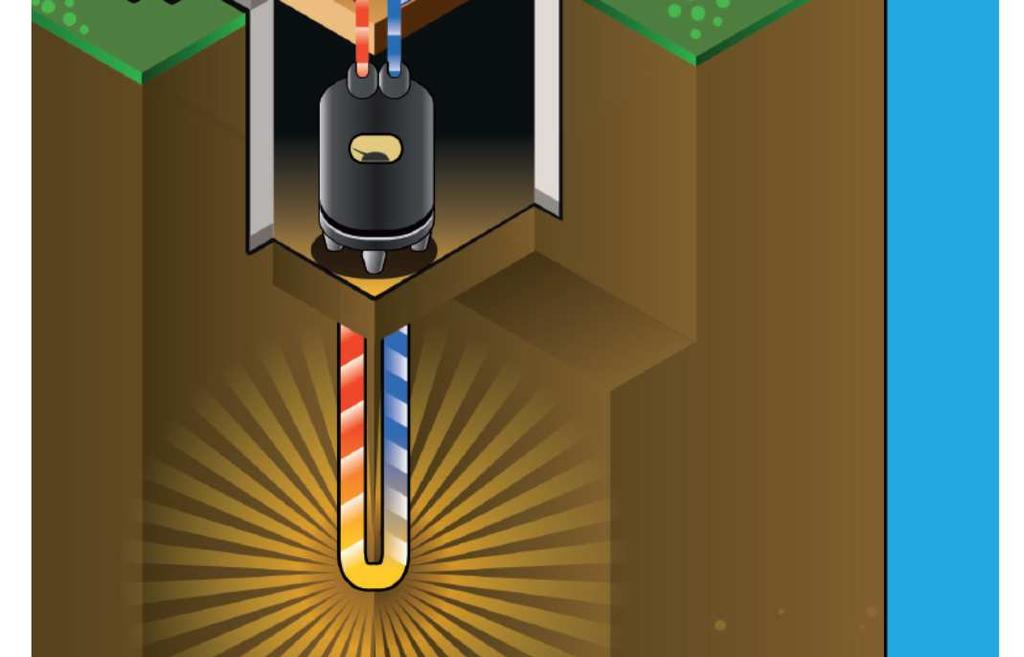

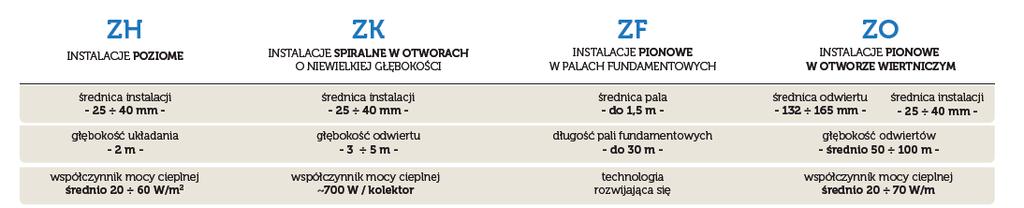

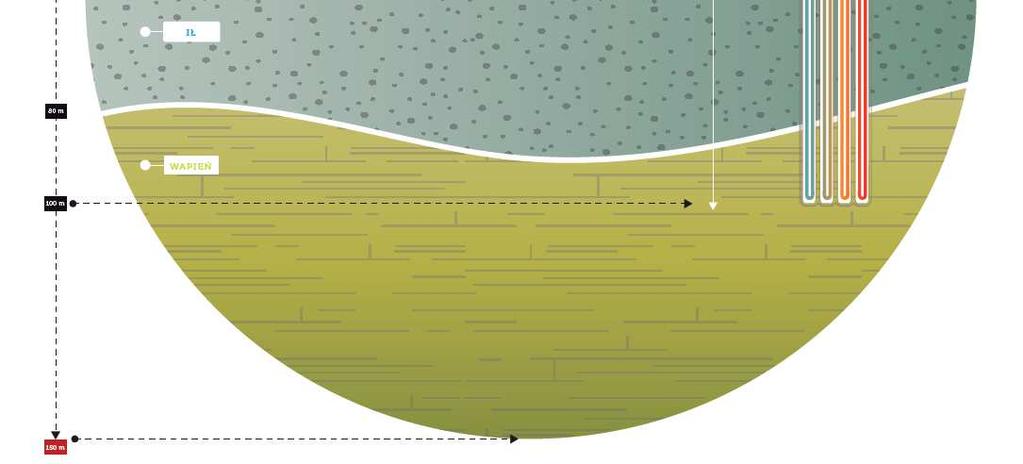

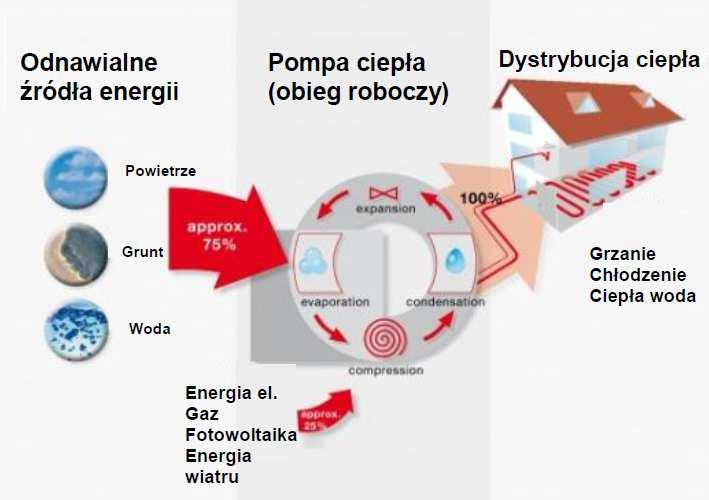

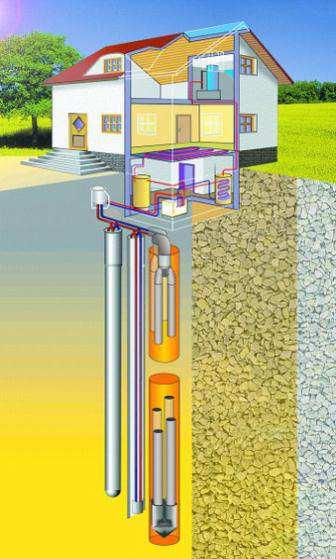

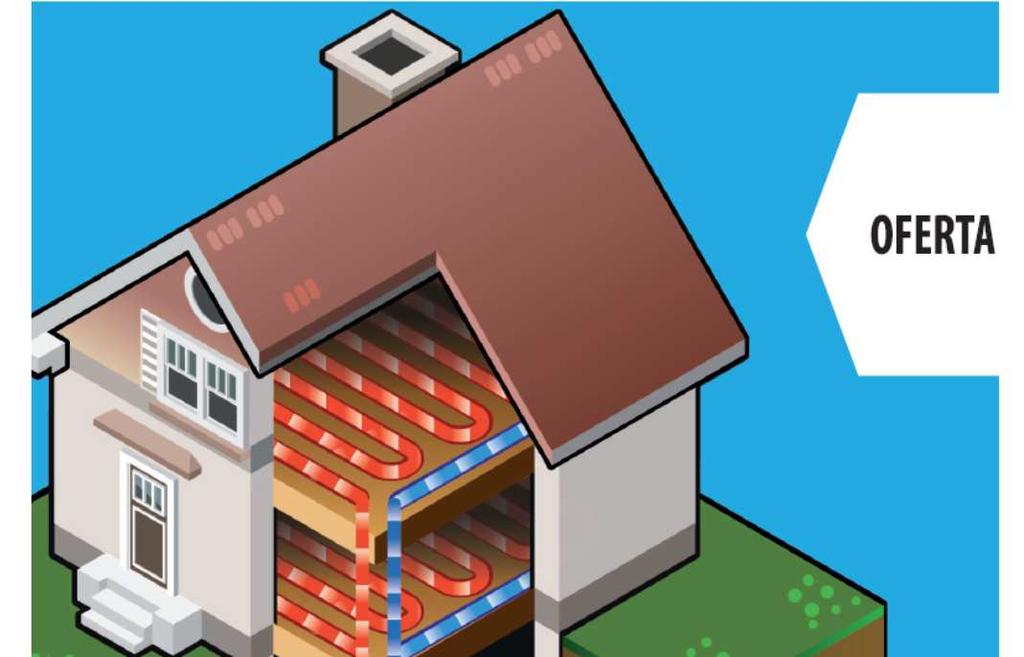

8 GRUNTOWE POMPY CIEPŁA ZASADA DZIAŁANIA wg mat. Górne źródło ciepła = system grzewczochłodzący + c.w.u Pompa ciepła Dolne źródło ciepła = gruntowy wymiennik ciepła Geotermalne systemy niskotemperaturowe, potocznie zwane gruntowymi pompami ciepła składają się z trzech zasadniczych elementów: - dolne źródło ciepła (wymiennik, dzięki któremu pobierane jest ciepło ziemi) - pompa ciepła (rozumianą jako urządzenie, które umożliwia wykorzystanie niskich temperatur ze środowiska gruntowo-skalnego i podniesienie pobranej energii na wyższy poziom termodynamiczny) -górne źródło ciepła, będące systemem rozprowadzania ciepła w ogrzewanych pomieszczeniach (np. ogrzewanie podłogowe, klimakonwektory, etc.). Państwowy Instytut Geologiczny Zasada działania pompy ciepła (żródło EHPA/ Alpha Innotec)

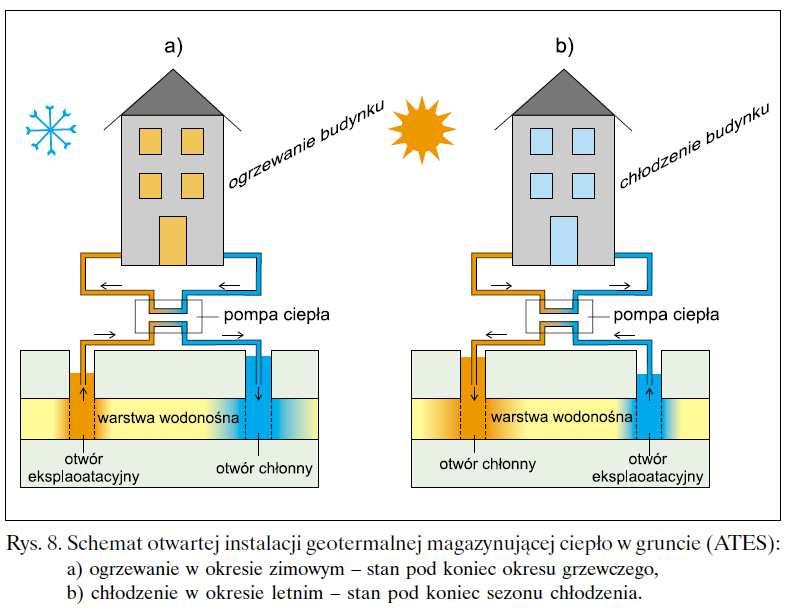

9 ATES (Aquifer thermal energy storage) UTES (Underground thermal energy storage) Wg Kapusciński, Rodzoch 2010

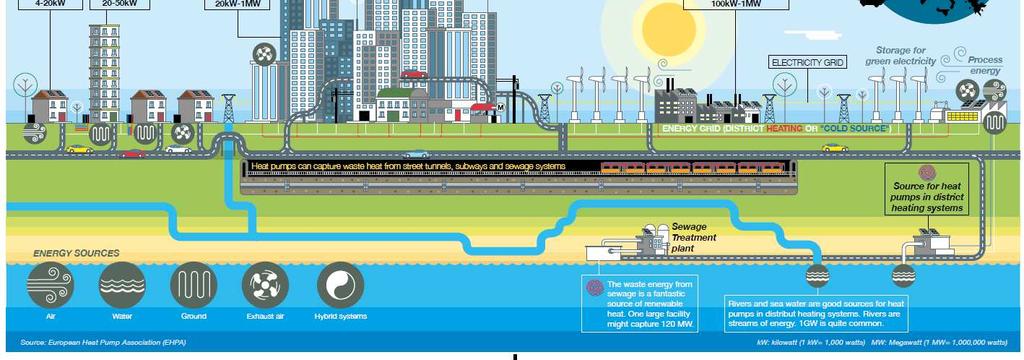

10 POMPY CIEPŁA IDEA SMART CITY Państwowy Instytut Geologiczny

11 GEOTERMIA NISKOTEMPERATUROWA KIERUNKI ROZWOJU Standaryzacja technologii Akceptacja społeczna Zwiększenie efektywności systemów Cel: redukcja kosztów instalacji o 25% do 2020 r. oraz zwiększenie wydajności systemów GPC o 25%

12 GEOTERMIA NISKOTEMPERATUROWA KIERUNKI ROZWOJU Dolne źródła ciepła Nowe techniki wierceń, iniekcji oraz instalacji GWC Termoaktywne elementy posadowienia budowli Nowe materiały do konstrukcji GWC Nowe rozwiązania, integracja z innymi OZE, środowisko, standaryzacja Mapy potencjału płytkiej geotermii, bazy danych (do gł. 100 m), narzędzia planistyczne geothermal smart cities (interakcja między systemami, zagrożenia wód gruntowych) Nowe, nieinwazyjne metody oznaczania efektywnej przewodności cieplnej (geofizyka, nowe techniki TRT) Technologie implementacji GPC do istniejących budynków (retro-fiting) Wykorzystanie GPC do chłodzenia w warunkach ciepłego klimatu Niskotemperaturowe hybrydowe systemy geotermalne o dużej mocy wykorzystujące UTES oraz sprzężone z innymi OZE Certyfikacja instalatorów, standaryzacja, rozwiązania prawne

13 Państwowy Instytut Geologiczny

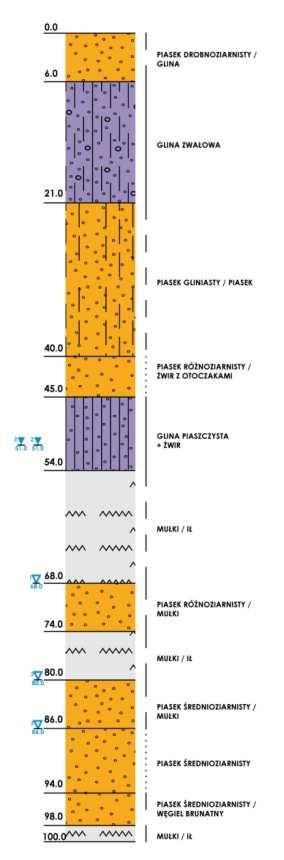

15 Przewidywane profile wyrobisk i otworów Numer otworu Typ otworu Rok wykonania Rzędna otworu [m n.p.m.] studnia , studnia , studnia , studnia , studnia ,1 Państwowy Instytut Geologiczny Głębokość zwierciadła wody [m] +7,4 (Q) 139,8 (Tr) 200,0 (Tr) 212,0 (Tr) 215,8 (Tr) 0,9 (Q) 164,8 (Tr) 173,5 (Tr) 183,0 (Tr) 200,3 (Tr) 10,7 (Q) 164,8 (Tr) 173,5 (Tr) 183,0 (Tr) 200,4 (Tr) 14,6 (Q) 141,3 (Tr) 164,8 (Tr) 173,5 (Tr) 215,5 (Tr) 6,7 (Q) 11,0 (Q) 147,2 (Tr) 187,0 (Tr) 200,7 (Tr) 218,1 (Tr) Głębokość otworu [m] , ,5 238 Przykład - Wykaz archiwalnych otworów wiertniczych z Banku HYDRO

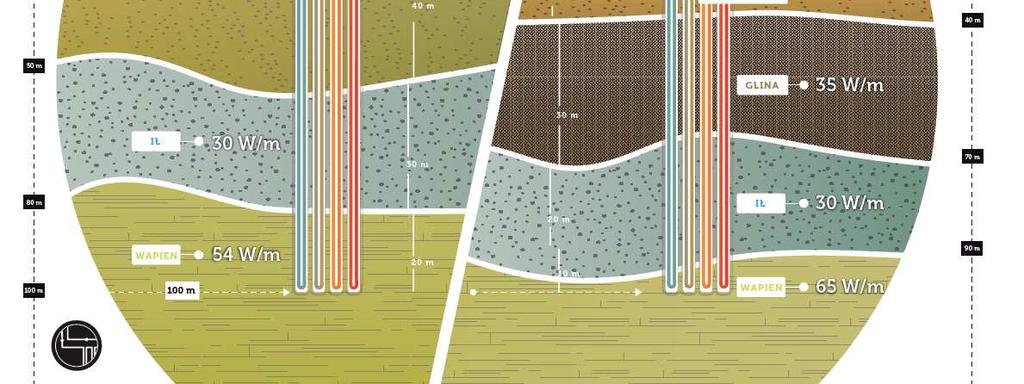

16 Wykształcenie litologiczne skał wg przewidywanego profilu geologicznego Głębokość zalegania [m p.p.t.] Miąższość [m] Zwierciadło wody gruntowej [m p.p.t.] Pobierana jednostkowa moc cieplna q 1 [W/m] piaski i pyły piaszczyste 0,0 5,0 5,0 2,0 45 piaski, pyły, mady rzeczne 5,0 46,0 41,0 45 iły pstre 46,0 72,0 26,0 35 piaski i pyły piaszczyste 72,0 76,0 4,0 72,0 55 iły pstre 76,0 103,0 27,0 30 piaski i pyły piaszczyste 103,0 117,0 14,0 103,0 50 iły pstre 117,0 141,0 24,0 30 piasek drobny 141,0 142,0 1,0 141,0 55 węgiel brunatny 142,0 146,0 4,0 30 piaski i pyły piaszczyste 146,0 160,0 14,0 146,0 40 iły, pyły i piaski pylaste 160,0 170,0 10,0 30 (5,0m 45W / m) + (41,0 45W / m) + (26 35W / m) + (4,0 55W / m) + (27,0m 30W q1 = 170 (24 30W / m) + (1,0 55W / m) + (4,0m 30W / m) + (14,0 40W / m) + (10 30W / m) q1 = = 170,0 30,03 W/m / m) + (14,0 50W / m) + (uśredniony współczynnik mocy cieplnej) Państwowy Instytut Geologiczny (opis i uzasadnienie liczby wyrobisk i otworów)

18 PROJEKTY Z ZAKRESU GEOTERMII NISKOTEMPERATUROWEJ Państwowy Instytut Geologiczny Państwowy Instytut Geologiczny Zadania Państwowej Służby Geologicznej

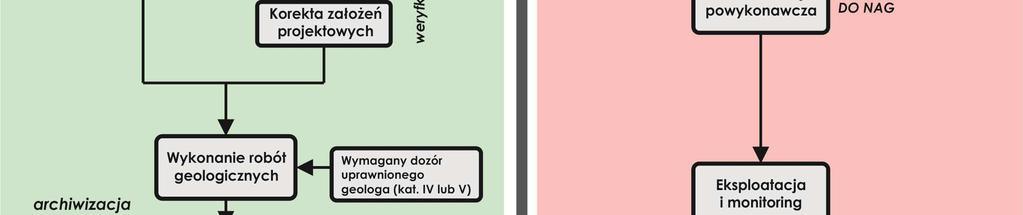

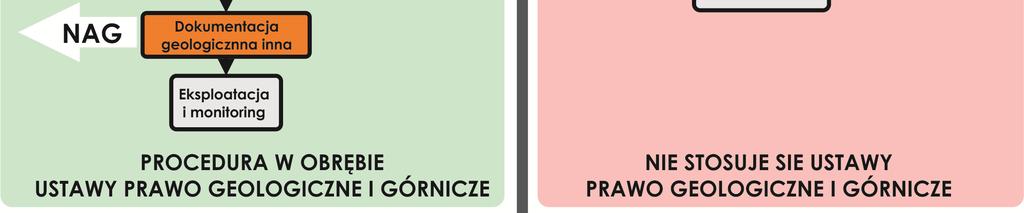

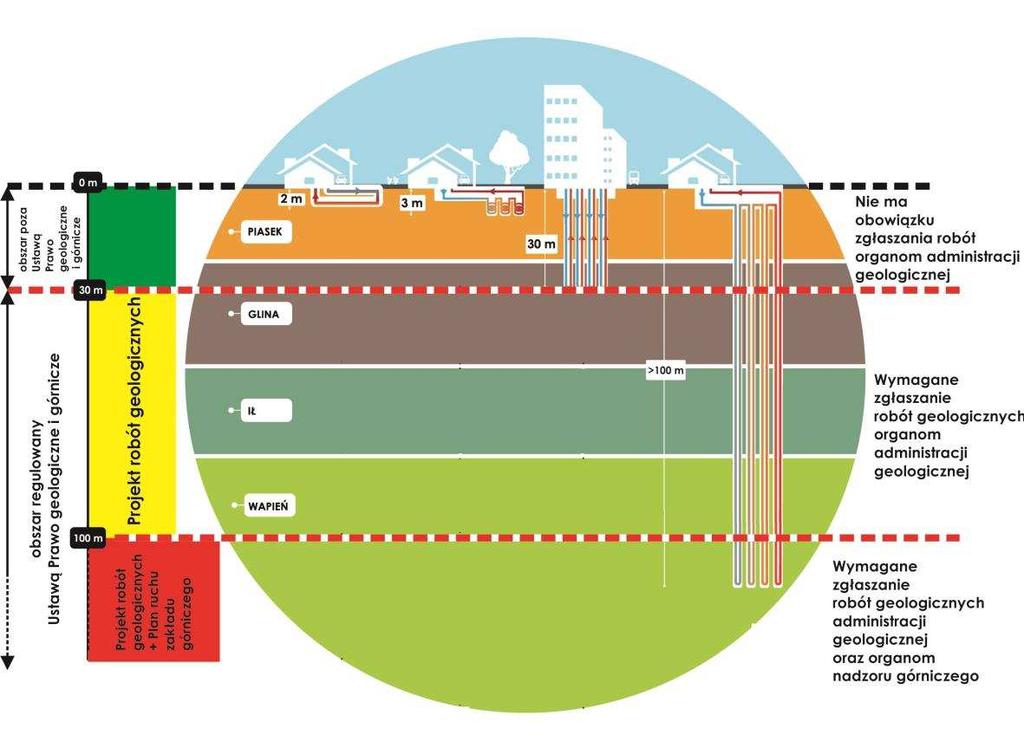

19 Uwarunkowania formalno-prawne sąróżne dla wykonywanych instalacji dolnego źródła ciepła. KOMPETENCJE STAROSTY zatwierdzanie PRG oraz dokumentacji geologicznych dotyczących: robót geologicznych wykonywanych w celu wykorzystania ciepła ziemi ZH ZK ZF ZO wykonywanie otworowych wymienników ciepła o głębokości > 30 m (poza obszarami górniczymi) jest robotą geologiczną i jest regulowane przez Ustawę Pgig. TAKING COOPERATION FORWARD 19

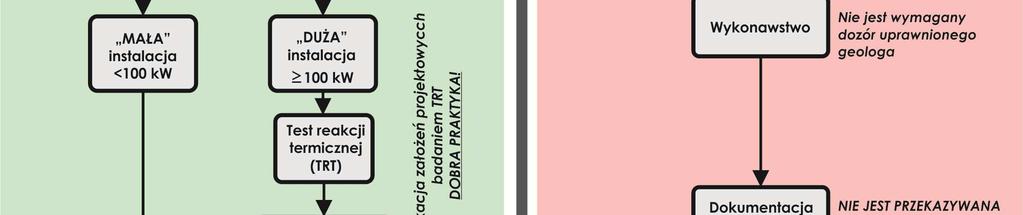

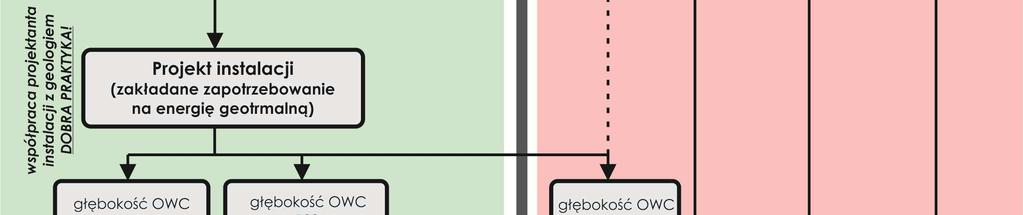

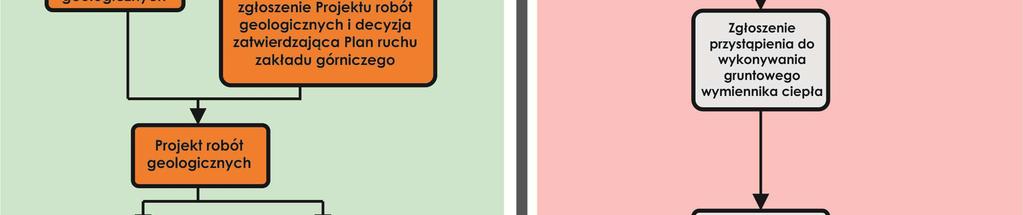

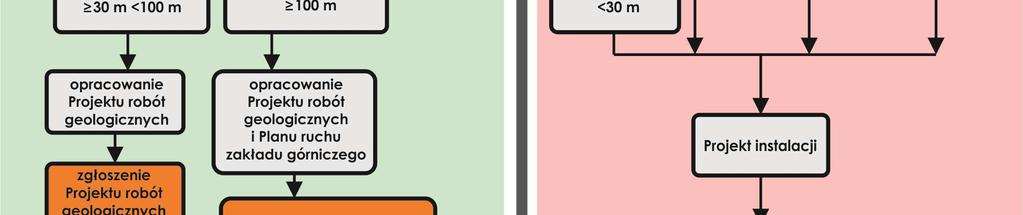

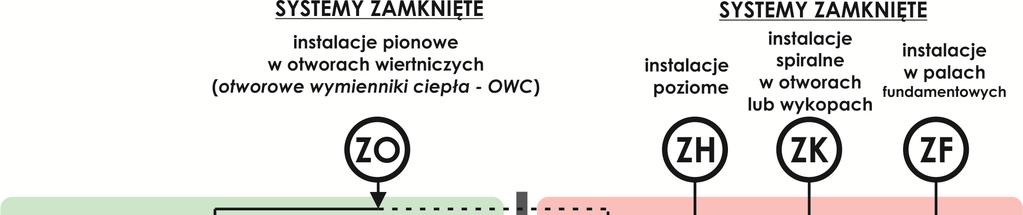

20 Projekt robót geologicznych wykonywanych w celu wykorzystania ciepła ziemi nie wymaga zatwierdzania w drodze decyzji (Art. 85.ust 1.pkt 1 Pgig) Rozpoczęcie robót może nastąpić jeżeli w terminie 30 dni od dnia przedłożenia starosta w drodze decyzji nie zgłosi sprzeciwu. (Art. 85 ust. 3 Pgig) Starosta może zgłosić sprzeciw jeżeli: a) Sposób wykonywanych robót geologicznych zagraża środowisku b) Projekt robót geologicznych nie odpowiada wymogom prawa Gruntowe wymienniki ciepła typu ZH, ZK i ZF nie podlegają przepisom Ustawy Prawo geologiczne i górnicze Wymienniki gruntowe typu ZH, ZK i ZF zgodnie z prawem budowlanym, należy interpretować, jako przyłącze cieplne do budynku, które nie wymaga pozwolenia na budowę (Art.29 ust. 1 pkt.20 Prawa budowlanego). Dokumentacja geologiczna inna (Art. 88 ust 2. pkt 4 Pgig) Nie wymaga zatwierdzenia w drodze decyzji (art. 93 ust 7. Pgig) OWC o gł < 30 m na obszarach górniczych wymagają PRG TAKING COOPERATION FORWARD 20

21 CELE OPRACOWANIA MAP POTENCJAŁU PŁYTKIEJ GEOTERMII? MPPG służą oszacowaniu warunków podłoża skalnego pod kątem ich technicznej przydatności dla montażu GPC jak również w celu identyfikacji barier i ograniczeń wynikających np. z istniejącej infrastruktury lub przepisów formalno-prawnych. MPPG stanową istotną pomoc dla : o podmiotów gospodarczych i inwestorów indywidualnych wstępnie szacujących efektywność GPC, o dla organów administracji geologicznej w podejmowaniu decyzji urzędowych dotyczących projektów geologicznych sporządzonych w celu wykorzystania ciepła Ziemi oraz o dla władz samorządowych w tworzeniu lokalnych strategii rozwoju odnawialnych źródeł energii bądź planów ograniczania niskiej emisji. Państwowy Instytut Geologiczny

22 Najważniejszy powód dla upowszechnienia wiedzy o płytkiej geotermii i promocji instalacji gruntowych pomp ciepła: zanieczyszczone powietrze wskutek masowego stosowania pieców węglowych do celów grzewczych!!!!!!!!! Można znacznie poprawić sytuację poprzez informowanie społeczeństwa o możliwościach zastosowania gruntowych pomp ciepła i zwiększenie finansowego wsparcia przez państwo ich instalacji (również wsparcie dla administracji geologicznej) 22

23 JAK OPRACOWANO MAPY GEOTERMALNE Państwowy Instytut Geologiczny

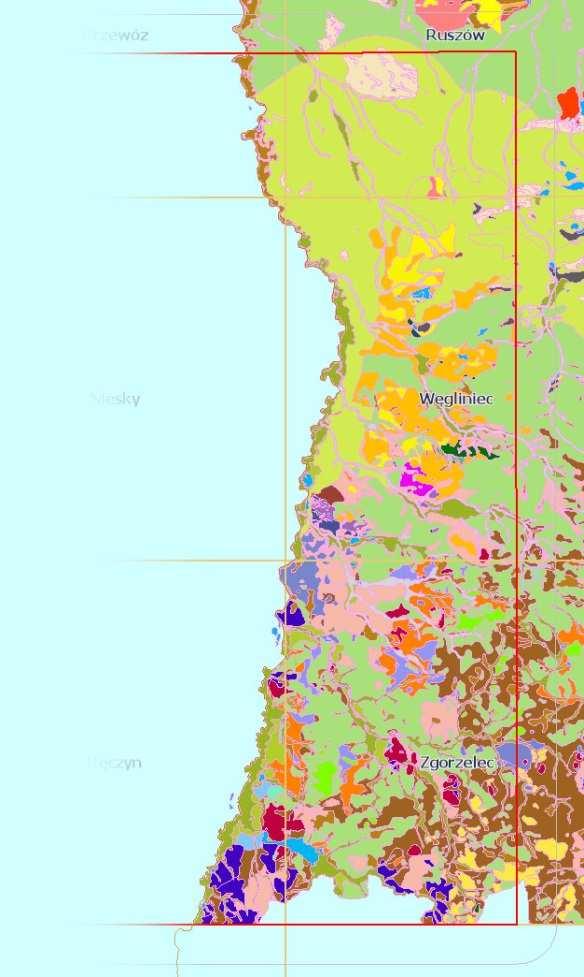

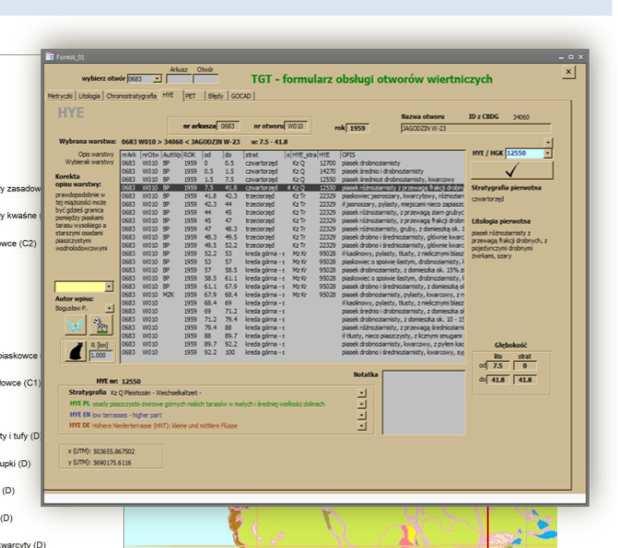

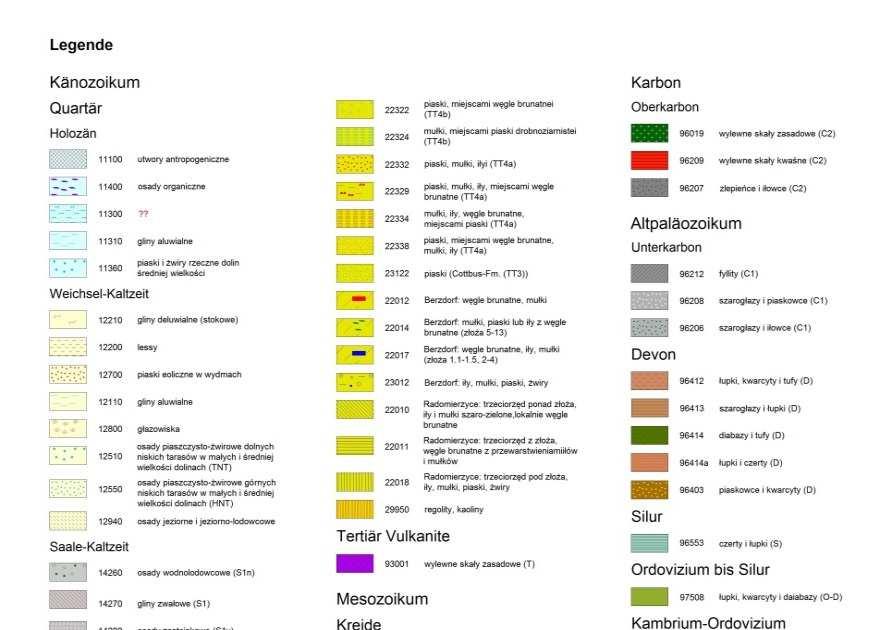

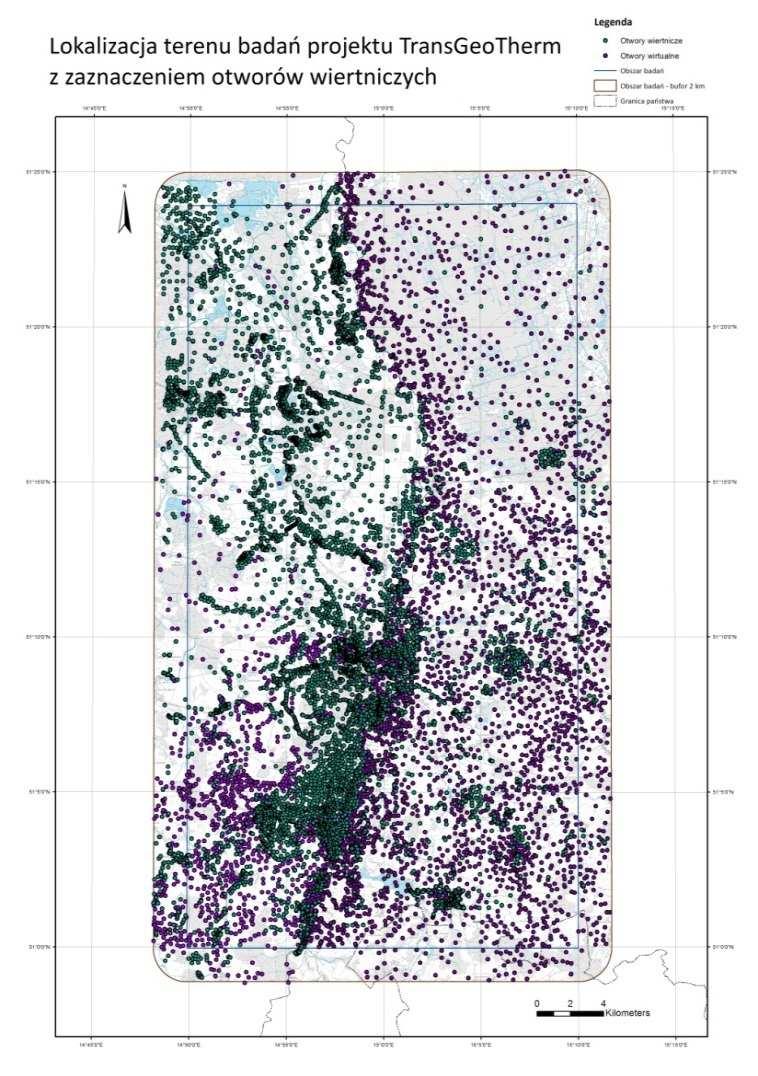

24 Trzon bazy danych składa się z opisów profili litologicznych 5146 wybranych otworów wiertniczych i 5168 otworów wirtualnych (pomocniczych); profile litologiczne pogrupowane są w 75 jednostek hydrogeologiczno - geotermalnych (HGE) D PL Państwowy Instytut Geologiczny

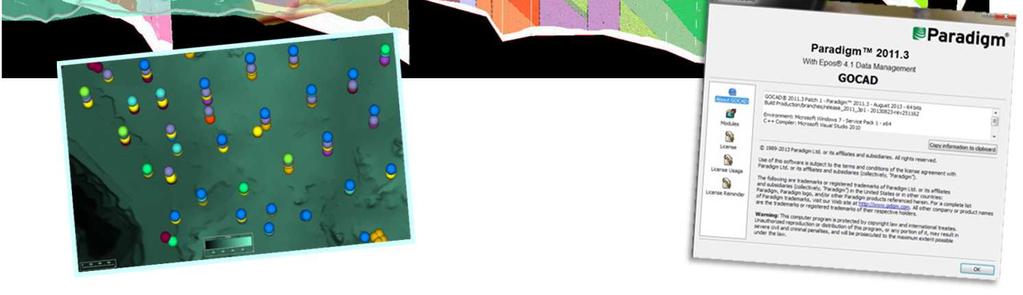

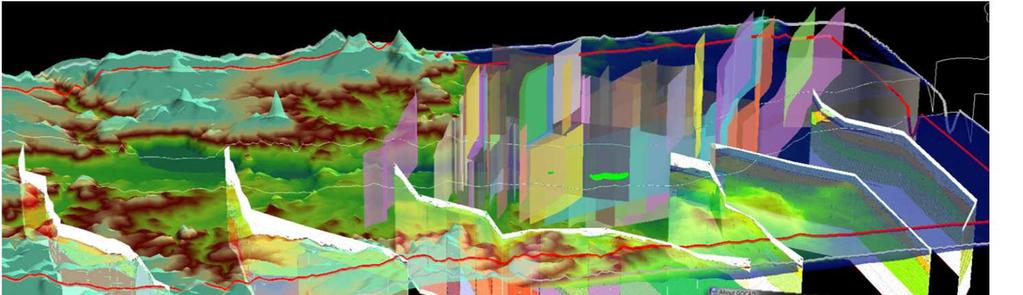

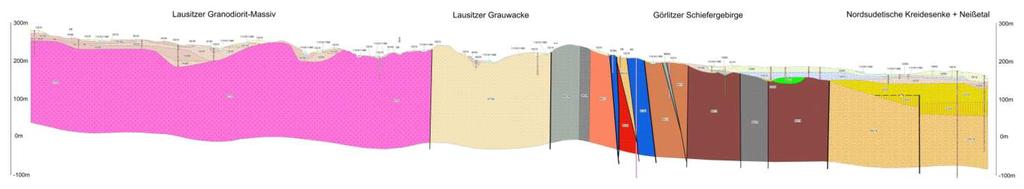

25 Otwory z zakodowanymi profilami litologicznymi (zgodnie z listą HGE) i wyznaczone przekroje geologiczne posłużyły jako osnowa do konstrukcji modelu numerycznego 3D do głębokości do 200 metrów (lokalnie do 340 m) przetworzonego w oprogramowaniu GOCAD, area of Berzdorf model area of Radomierzyce model Państwowy Instytut Geologiczny

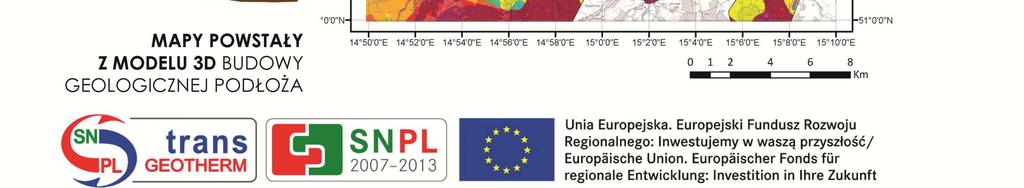

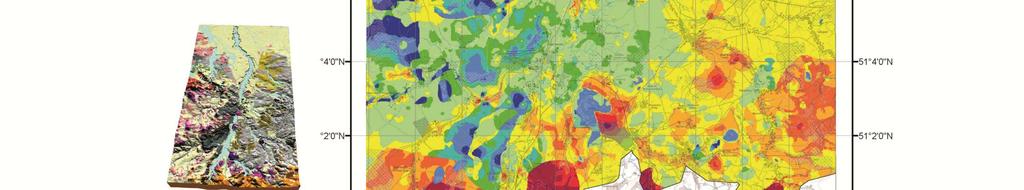

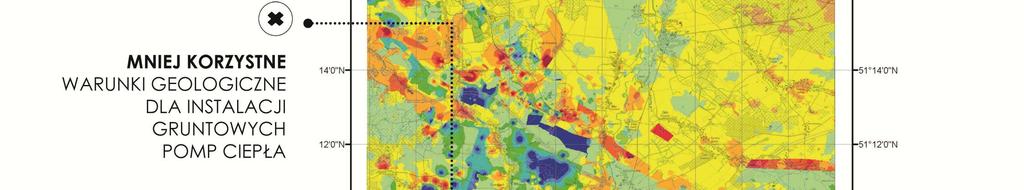

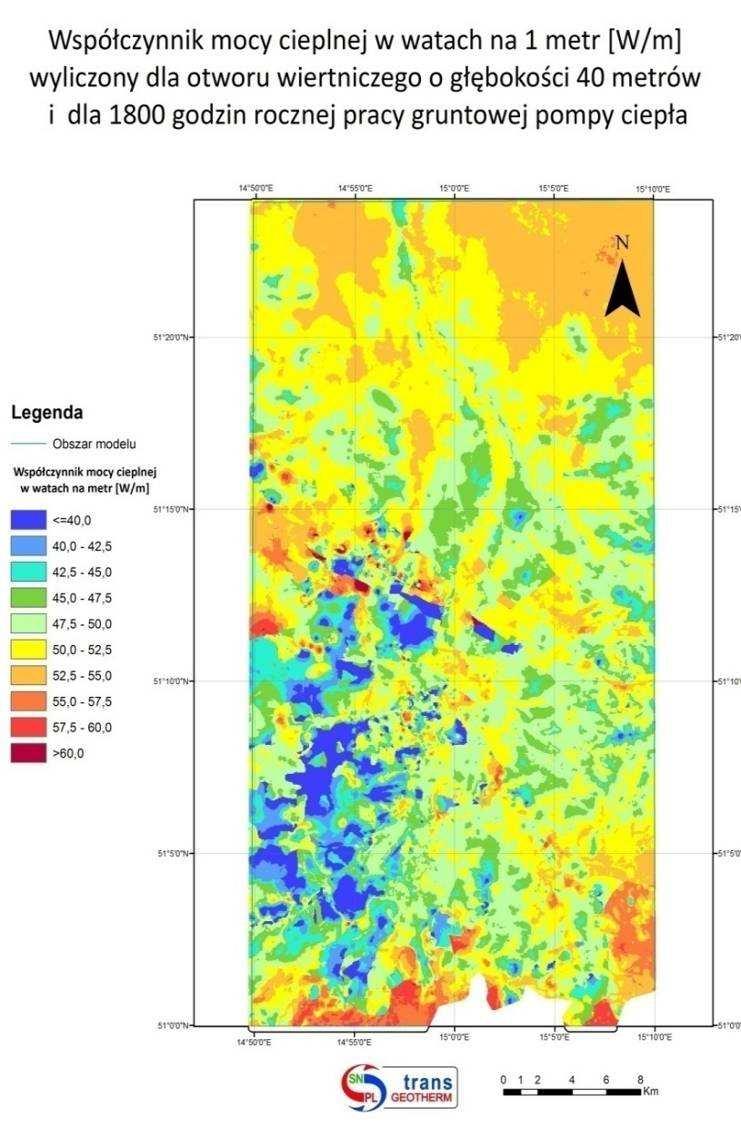

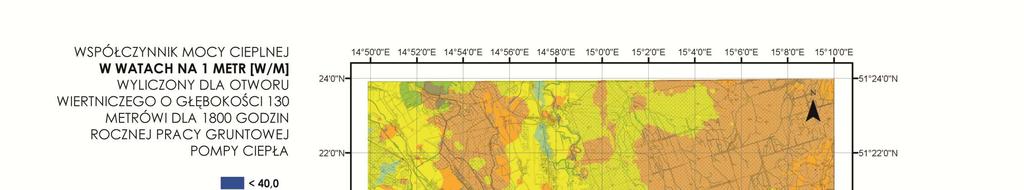

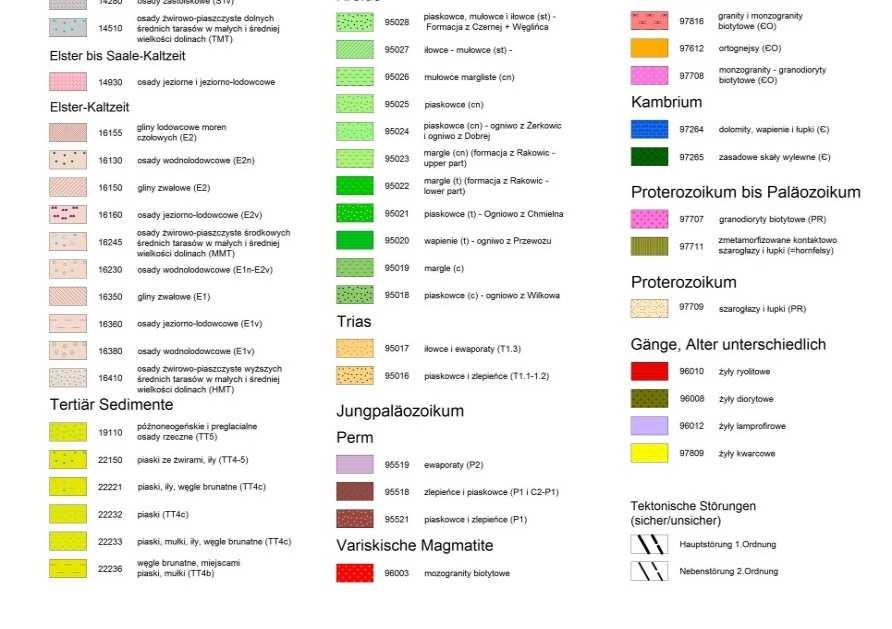

26 PRZYKŁADOWE MAPY POTENCJAŁU PŁYTKIEJ GEOTERMII Źródło: projekt TransGeoTherm: Mapa dla przewodności cieplnej W/m*K, 040 m Mapa dla wskaźnika mocy cieplnej W/m, 040 m, 1800 h Państwowy Instytut Geologiczny

27 Przykład zastosowania: Dom jednorodzinny, 12 kw zapotrzebowania mocy, tylko do ogrzewania 130 metrów Wykorzystanie mapy geotermalnej w wersji publicznej Kalkulacja ilości i głębokości otworów wiertniczych dla instalacji gruntowej pompy ciepła Odczyt wskaźnika mocy cieplnej Legenda: Wskaźnik mocy cieplnej w watach na metr [W/m] do głębokości 130 metrów i 1800 roboczogodzin rocznie pracy pompy ciepła <=40 < 40,0-42,5 42,5-45,0 45,0-47,5 47,5-50,0 50,0-52,5 52,5-55,0 55,0-57,5 57,5-60,0 >60,0 X 130 m = W = 6,5... 6,8 kw 27 Państwowy Instytut Geologiczny opracowała: Karina Hofmann 12 kw 6,5 kw = 1,8 Wynik: do wykonania 2 wierceni na głębokość 130 m

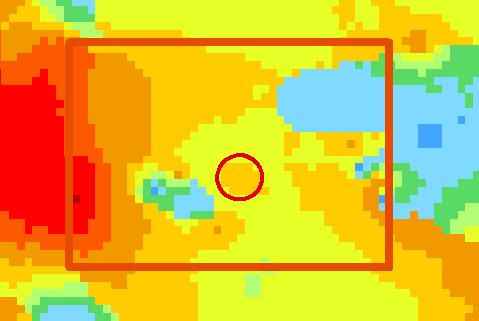

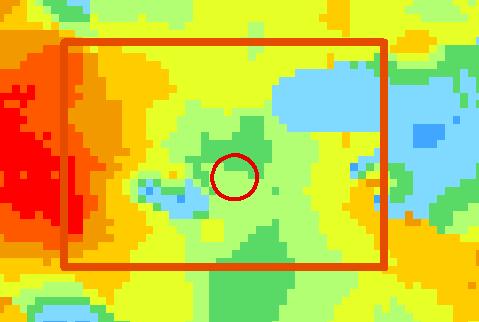

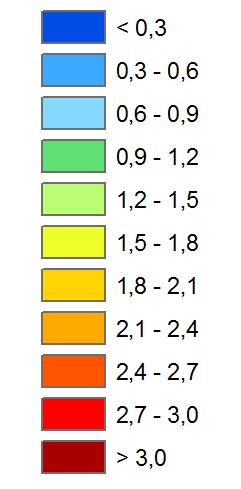

28 Wykorzystanie mapy geotermalnej w wersji dla profesjonalistów 40 m Legenda Średnia przewodność cieplna w watach na metr i kelwin(w/m K) do głębokości 40 m λ w W/m K 130 m Legenda Średnia przewodność cieplna w watach na metr i kelwin(w/m K) do głębokości 130 m 28 Państwowy Instytut Geologiczny opracowała: Karina Hofmann

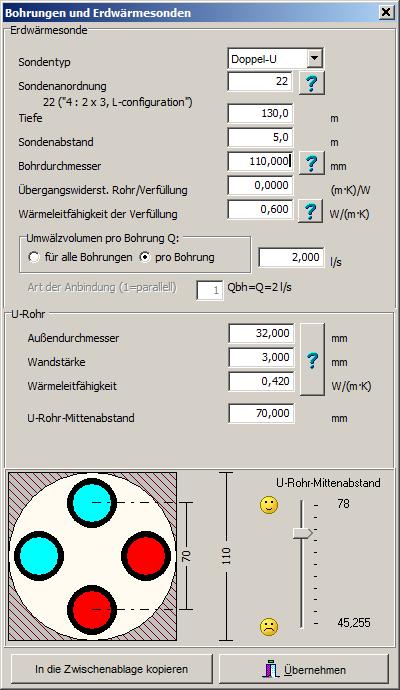

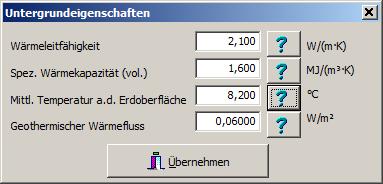

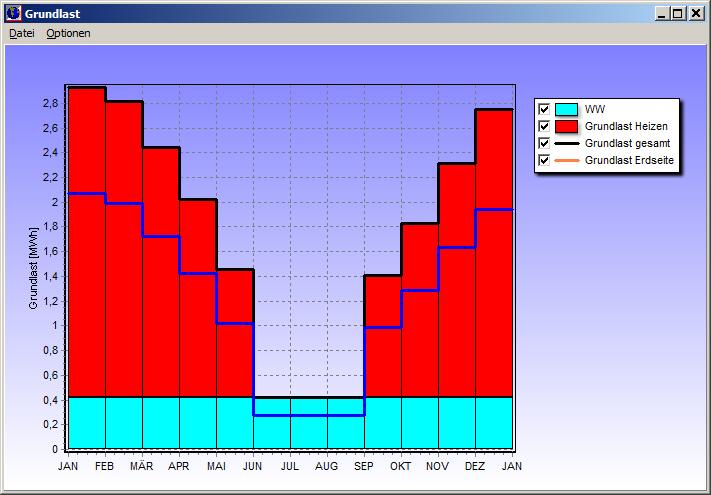

29 Wykorzystanie mapy geotermalnej w wersji dla profesjonalistów Wariant: wybór wiercenia o głębokości do 130 m odczyt λ= 2,1 W/m K Prawidłowe wymiarowanie instalacji geotermalnej na okres eksploatacji minimum 25 lat Wymiarowanie instalacji np. za pomocą programu Earth Energy Designer EED Dane wejściowe np.: - Dane pompy cieplnej - Miesięczny bilans energetyczny - Dane materiałowe odnośnie sondy geotermicznej i wypełniacza otworu - Informacje o danej lokalizacji: - Średnia temperatura roczna - Pojemność cieplna podłoża - Przewodność cieplna λ podłoża skalnego - Dane wyjściowe np.: - Obliczenie średnich temperatur płynu - roboczego warunek po 25 latach 0 C - Obliczenie niezbędnej głębokości odwiertu i liczby wymienników ciepła 29 Państwowy Instytut Geologiczny opracowała: Karina Hofmann

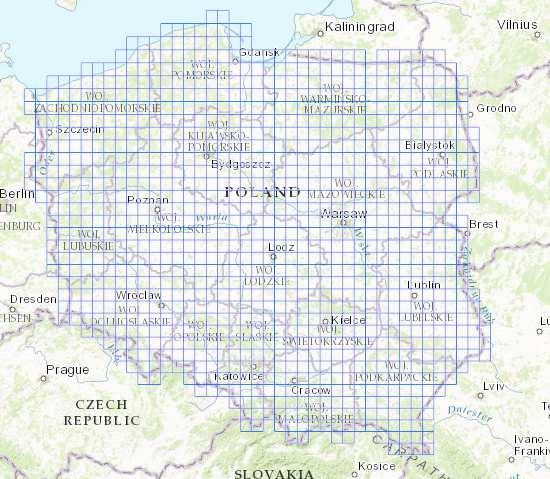

30 Ocena potencjału geotermii niskotemperaturowej i uwarunkowań środowiskowych (zadanie PIG-PIB) Czas realizacji zadania: BAZA GIS obszar całego Kraju Planowane efekty rzeczowe: 1. Instrukcja wykonywania map 2. Ogólnokrajowa baza danych GIS 3. Warstwy informacyjne dla 6 obszarów kraju. 4. Portal Internetowy TransGeoTherm 1 x 50K rej. Wrocławia 10K GEOPLASMA rej. Wałbrzych 3 x 50K rej. Warszawy 10K Mapa M.St. Warszawy GEOPLASMA rej. Kraków 30 Państwowy Instytut Geologiczny MPGN Mapa Potencjału Geotermii Niskotemperaturowej (pilotaż)

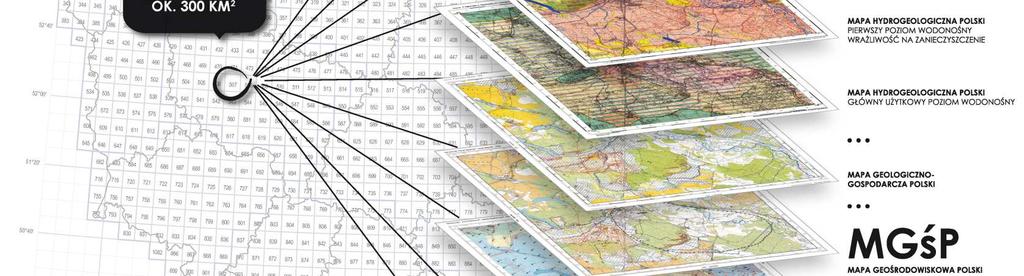

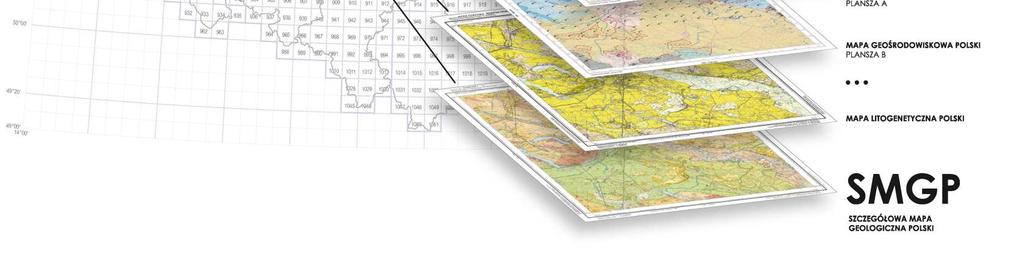

31 MAPY

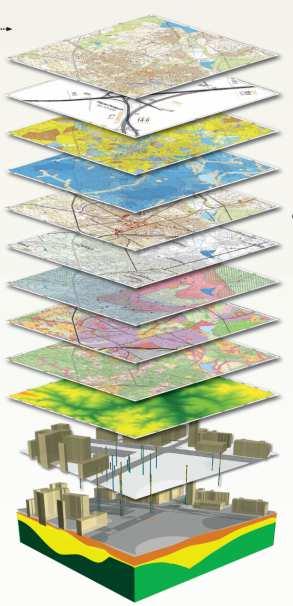

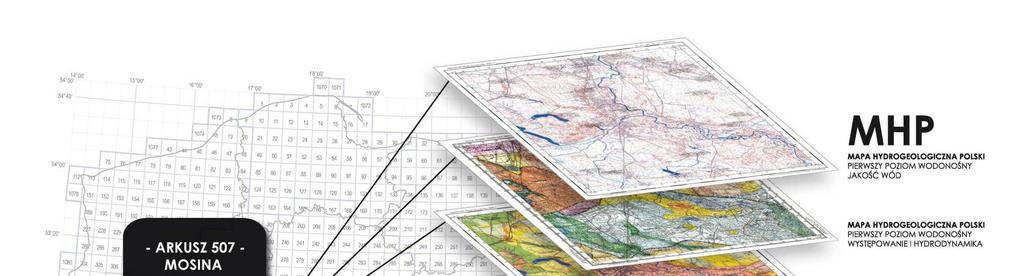

32 Państwowy Instytut Geologiczny BAZY DANYCH I MAPY

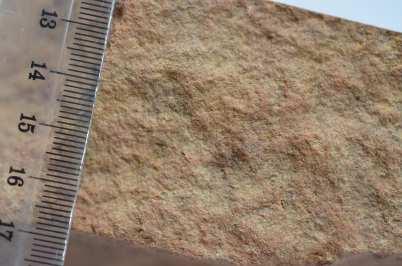

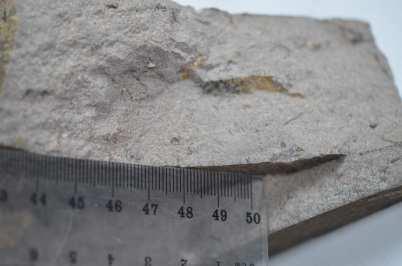

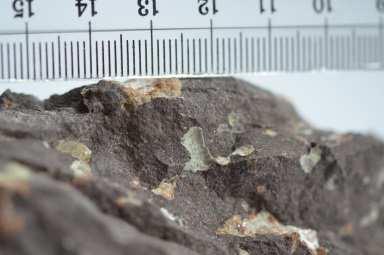

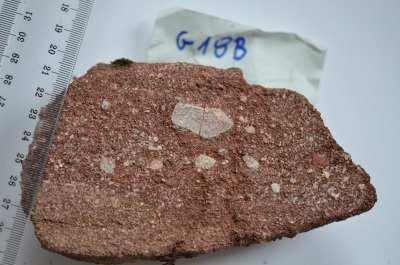

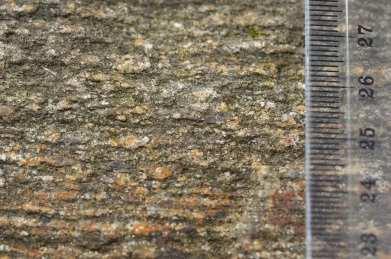

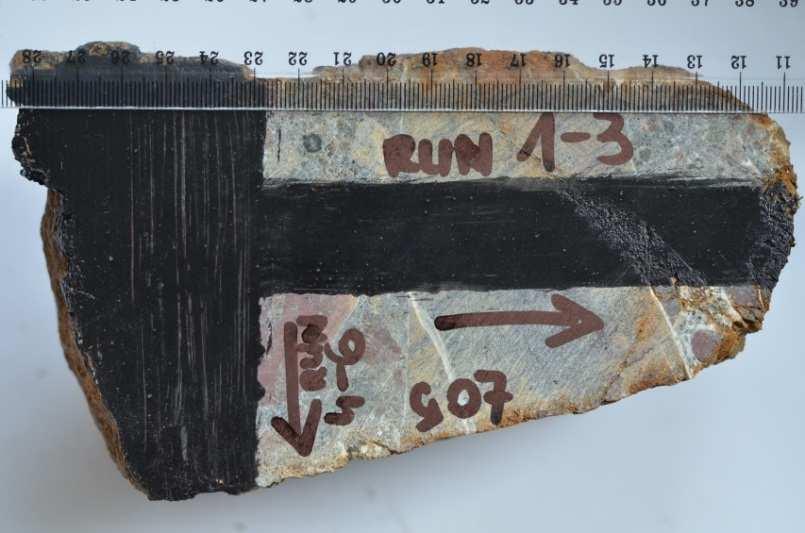

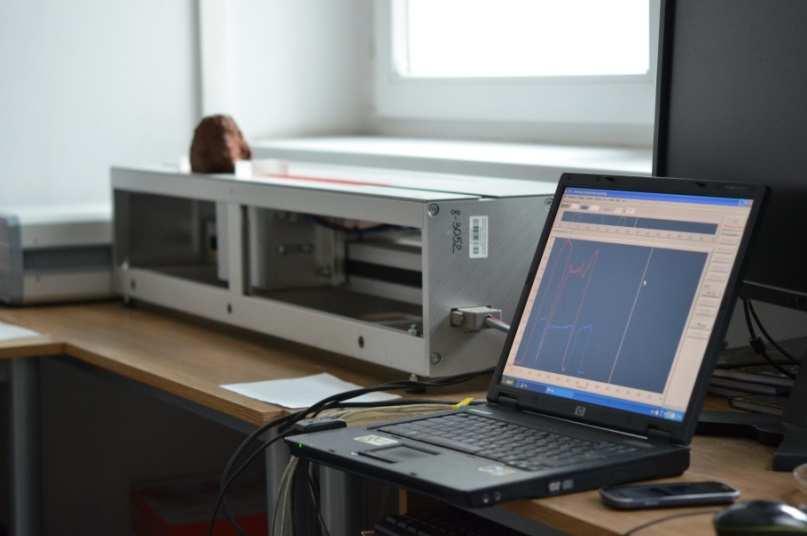

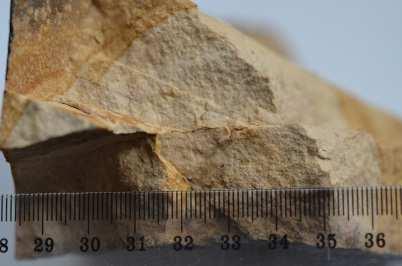

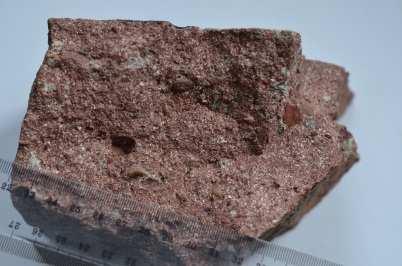

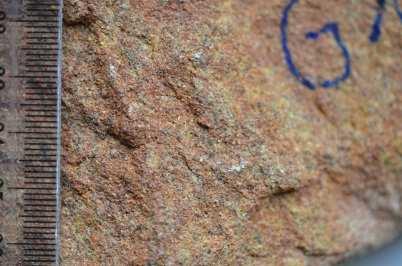

33 LABORATORYJNE BADANIA PRZEWODNOŚCI CIEPLNEJ SKAŁ G06B piaskowiec 2,05 75 zebranych prób reprezentujących większość jednostek geologicznych z obszaru Wałbrzycha Aktualnie 10 skał poddanych analizie; wyniki podane w W/mK G07 zlepieniec G26A skała wulkaniczna G22A trachybazalt migdałowcowy 3,78 2,09 2,02 Próba skalna przygotowana do badań G10A ryolit G17 piaskowiec G12 piaskowiec 2,86 3,14 3,65 G10B ryolit G18B zlepieniec G02 gnejs 2,85 Państwowy Instytut Geologiczny 1,89 3,24 2,77 opracował: Wiesław Kozdrój Skanner TCS

34 LABORATORYJNE BADANIA PRZEWODNOŚCI CIEPLNEJ GRUNTÓW Inne metody badań λ Przewodność cieplną można także badać metodami laboratoryjnymi Przykład Igła termiczna Kd2Pro Przykładowe wyniki badań przewodności cieplnej λ Thermal conductivity Test Temp(0) Date Sensor type duration Test mode (λ) [W/(m K)] [ C] [min] :04 TR-1 3,068 20,84 5 HPM :19 TR-1 2,832 20,82 5 HPM :34 TR-1 3,214 20,68 5 HPM :49 TR-1 3,045 20,54 5 HPM :17 TR-1 1,884 20,38 5 HPM Państwowy Instytut Geologiczny

35 Weryfikacja założeń projektowych - Test reakcji termicznej (TRT) Badanie TRT wykonywane w celu uniknięcia niedoszacowania lub przeszacowania zdolności gruntu do przekazywania ciepła (zwłaszcza w przypadku projektowania dolnego źródła pomp ciepła do zasilania dużych obiektów). Badanie in-situ wykonywane w otworze pilotażowym, pierwszym z serii przewidzianych do odwiercenia w planowanej inwestycji geotermalnej. Wartość przewodnictwa cieplnego λ otrzymywana w wyniku badania TRT jest bardzo wiarygodna, ponieważ oblicza się ją w rzeczywistych warunkach pracy wymiennika ciepła.

36 TRT - Zasada działania SONDA TRT thermal response test

37 TRT - Zasada działania UBeG Umwelt Baugrund Geothermie Geotechnik

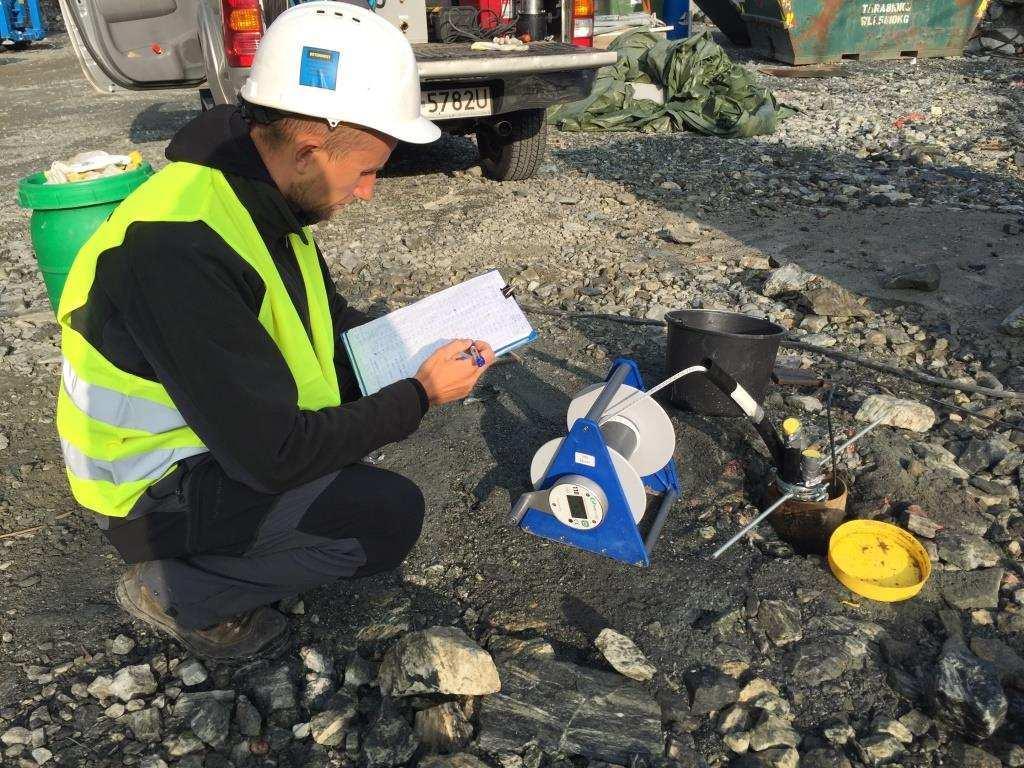

38 Profilowanie temperaturowe Test dyssypacji termicznej Pomiar co 2 m (od gł. 50 m można dokonywać pomiarów co 5 m)

39 Profilowanie temperaturowe

40 TRT GT4PL pomiar w Bergen

41 TRT Interpretacja wyników

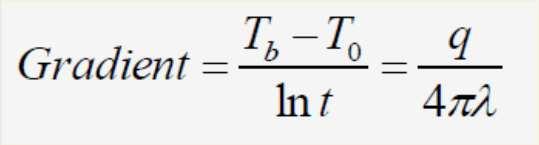

42 TRT Interpretacja wyników

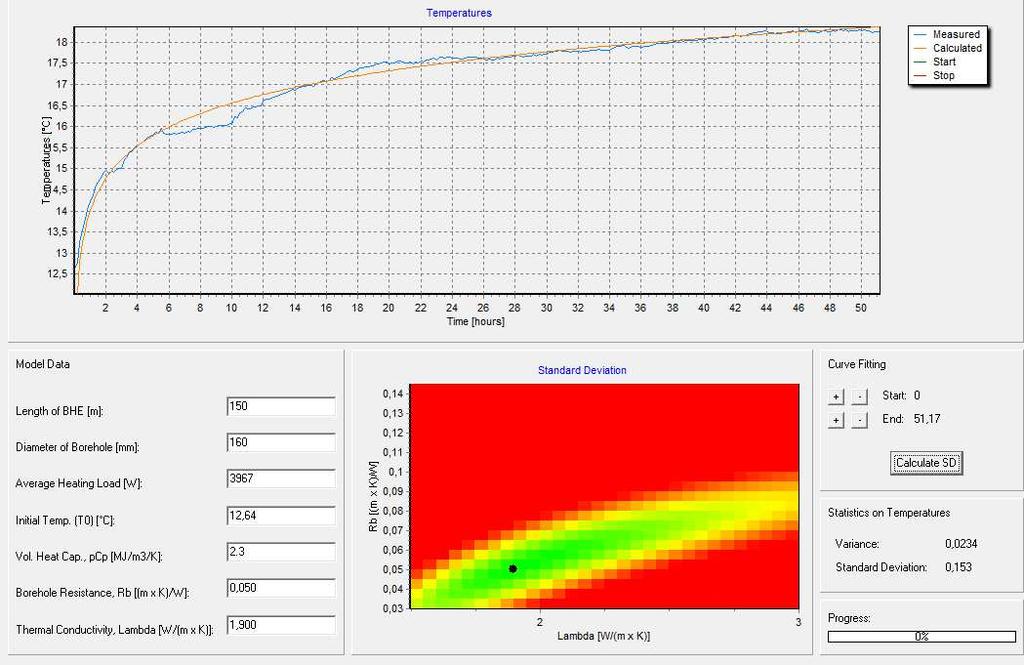

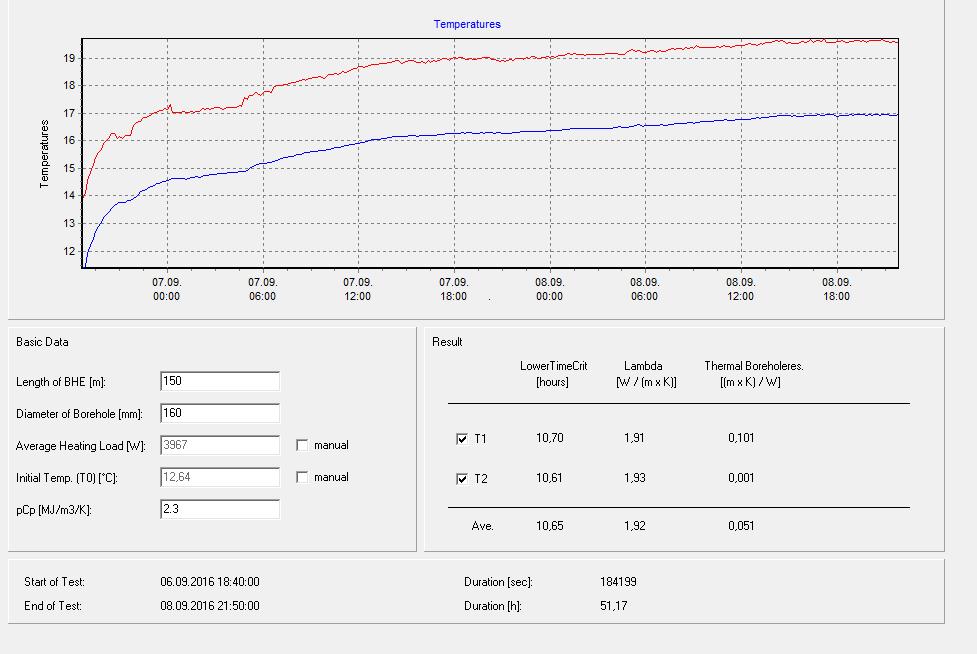

43 TRT interpretacja wyników przy użyciu programu GERT-CAL Interpretacja badania. Metoda standardowa. Interpretacja badania. Metoda superpozycji. UBeG Umwelt Baugrund Geothermie Geotechnik

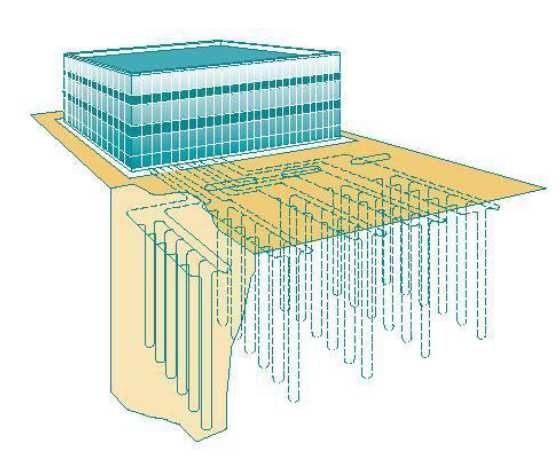

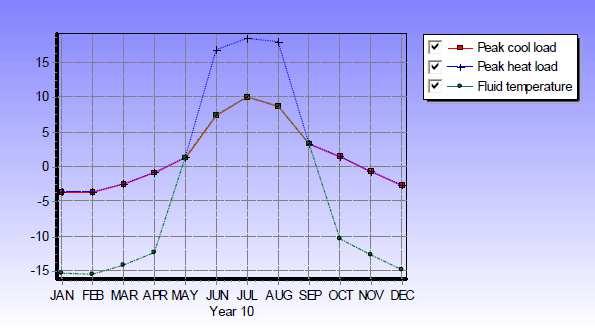

44 Zalecenia PORT PC: Dobór pionowych GWC do pomp ciepła o mocy grzewczej 30 kw Dobór pionowych GWC do pomp ciepła o mocy grzewczej > 30 kw Dobór pionowych GWC do pomp ciepła o mocy grzewczej > 100 kw -obliczenia w oparciu o uśrednioną jednostkową wydajność cieplną dla przewidywanego profilu, -wykorzystanie metod numerycznych (np. Earth Energy Designer, FeFLOW, etc...) -j.w. oraz weryfikacja założeń projektowych testem TRT (badanie in-situ) (c)blocon

45 CERTYFIKACJA INSTALATORÓW: Projekt GeoTrainet Geo-Education for a Sustainable Geothermal Heating and Cooling Market Rezultaty projektu: międzynarodowa platforma ekspercka branży energii geotermalnej (ogrzewanie i chłodzenie) w celu zapewnienia wiedzy niezbędnej dla szkoleń i e-learning u programy i materiały szkoleniowe dla projektantów i wiertników dostęp do niezbędnych danych geologicznych i hydrogeologicznych wraz z rekomendowanymi standardami i wytycznymi cykl szkoleń w krajach europejskich zakończony certyfikacją uczestników Państwowy Instytut Geologiczny

46 PODRĘCZNIKI GEOTRAINET - polska wersja językowa

47 Nowe publikacje z zakresu geologii-inzynierskiej Państwowy Instytut Geologiczny

48 . NOWOCZESNE METODY ROZPOZNANIA PODŁOŻA GRUNTOWEGO W DROGOWNICTWIE realizowany w ramach programu krajowego Rozwój Innowacji Drogowych - RID

49 RID W LICZBACH WYTYCZNE x 3 3 części Wytycznych wykonywania badań podłoża gruntowego na potrzeby budownictwa drogowego: 1. Wytyczne badań podłoża budowlanego w drogownictwie 2. Wytyczne obliczeń stateczności skarp nasypów i wykopów w szczególnych warunkach geologiczno-inżynierskich, a także przy wykonywaniu budowli drogowych na terenach górniczych 3. Geomonitoring. Wytyczne prowadzenia monitoringu podłoża gruntowego i elementów konstrukcyjnych dla nowobudowanych oraz modernizowanych budowli drogowych Część 1

50 RID Strona internetowa Serdecznie zapraszamy do konsultacji projektu dokumentu Wytyczne wykonywania badań podłoża gruntowego. Część 1: Wytyczne badań podłoża budowlanego w drogownictwie Wytyczne zostały opracowane przez zespół autorski reprezentujący konsorcjum naukowe w składzie: Państwowy Instytut Geologiczny PIB(lider), Akademia Górniczo-Hutnicza im. S. Staszica w Krakowie i Politechnika Warszawska Uwagi prosimy przesyłać w formie elektronicznej na adres rid@pgi.gov.pldo dnia 6 lipca 2018 r. na załączonym formularzu. Uwagi przesłane w innej formie nie będą analizowane.

51 DZIĘKUJĘ! Państwowy Instytut Geologiczny

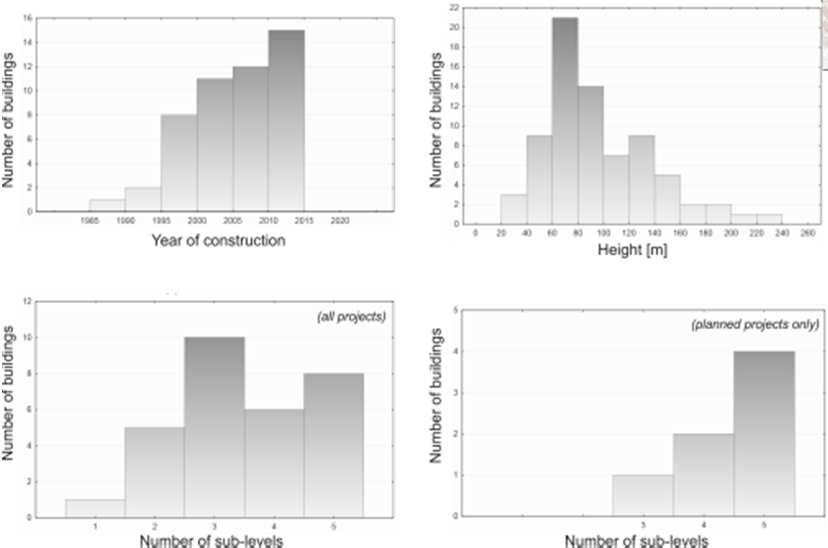

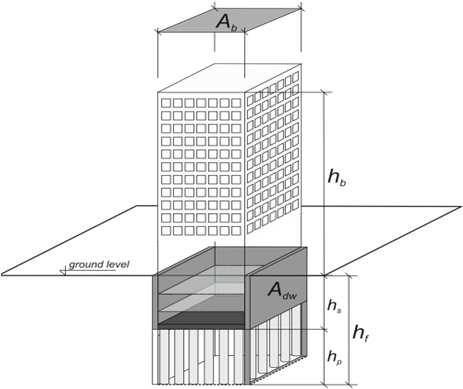

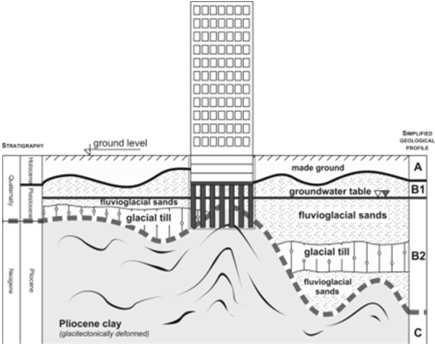

52 Termopale potencjał i perspektywy (Polska) Uproszczony model geologiczny bazujący na warstwach z Atlasu Geologicznio-Inżynierskiego Warszawy Schemat obliczeniowego modelu dla budynków wysokościowych wyposażonych w termoaktywne elementy posadowienia Ryżyński G, Bogusz W, 2015, M2 and M3 Metro Lines (planned) Q stations (21 sites) Q tunnels (22 km) Calculated heat extraction rates [MW] Underground carparks Q car-park (13 sites) High rise buildings Q buildings Planned (10 projects) Prognosis (36 projects untill 2025) Q TOTAL (with prognosis for high-rise buidlings): 3,56 16,59 21,52 3,55 6,61 48,29 Państwowy Instytut Geologiczny 48,29 MW możliwe do uzyskania z termoaktywnych elementów posadowienia w Warszawie odpowiada 42% celu jaki zakłada w perspektywie do 2020 roku dla pomp ciepła Plan działań na rzecz zrównoważonego zużycia energii dla Warszawy ( MWh/rok.)

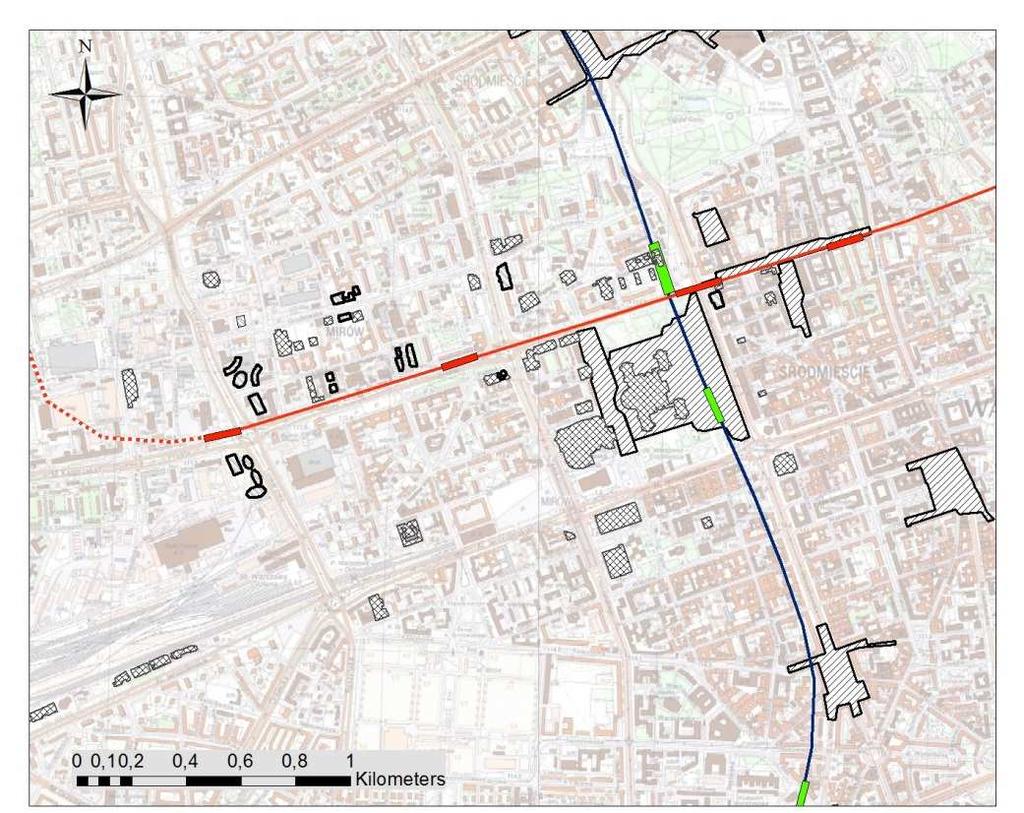

53 Termopale potencjał i perspektywy (Polska) A study on the potential for thermal activation of the lining for Warsaw metro line2 NE extension Baralis M. 1), Barla M. 1), Bogusz W. 2), Di Donna A 1), Ryzynski G. 3), Zerun M. 3) 1) Department of Structural, Geotechnical and Building Engineering, Politecnico di Torino, Torino, Italy 2) Department of building structures and Geotechnics, Building Research Institute, Warsaw, Poland 3) Polish geological Institute, National Research Institute, Warsaw, Poland Artykuł w publikacji Environmental Geomechanics, Themed Issue on Energy Geostructures

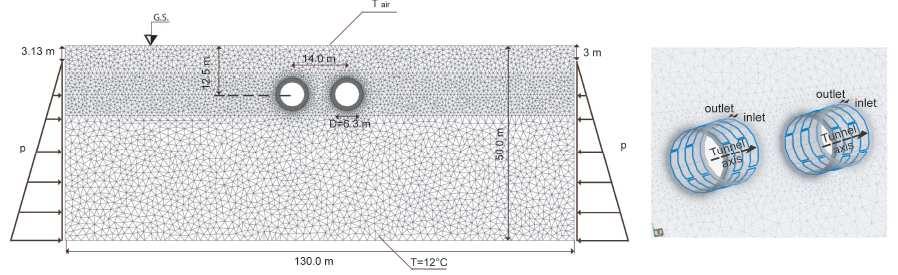

54 Termopale potencjał i perspektywy (Polska) A study on the potential for thermal activation of the lining for Warsaw metro line 2 NE extension Baralis M.1), Barla M. 1), Bogusz W. 2), Di Donna A1), Ryzynski G. 3), Zerun M. 3) 1)Department of Structural, Geotechnical and Building Engineering, Politecnico di Torino, Torino, Italy of building structures and Geotechnics, Building Research Institute, Warsaw, Poland 3) Polish geological Institute, National Research Institute, Warsaw, Poland 2)Department Artykuł w publikacji Environmental Geomechanics, Themed Issue on Energy Geostructures

55 Termopale potencjał i perspektywy (Polska) A study on the potential for thermal activation of the lining for Warsaw metro line 2 NE extension Wyniki: 1651 mb tunelu / nie analizowano stacji Artykuł w publikacji Environmental Geomechanics, Themed Issue on Energy Geostructures
