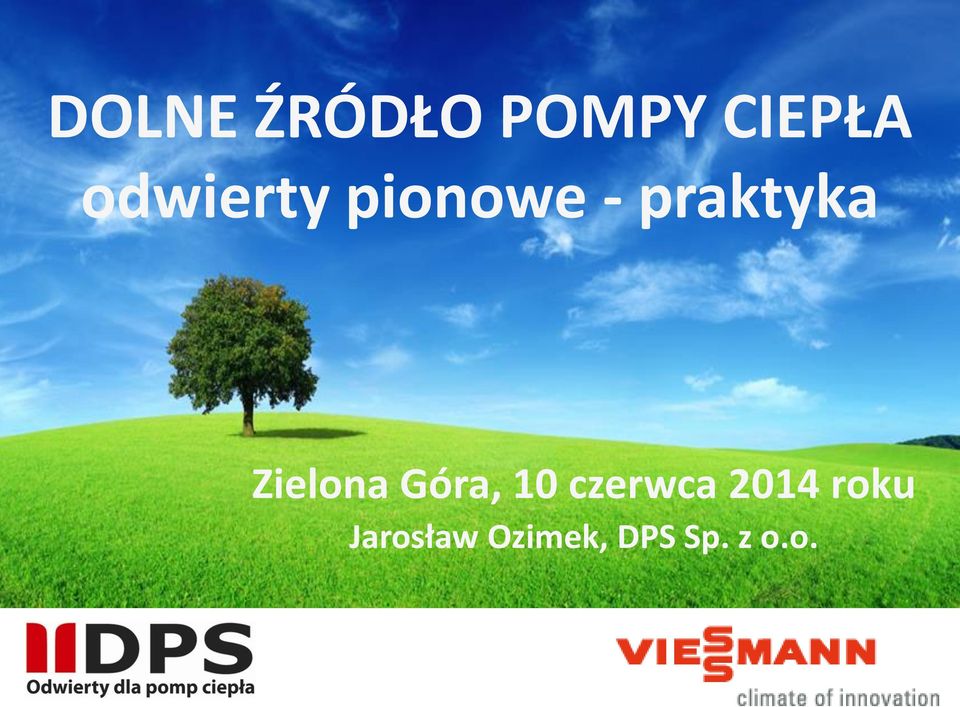

1 DOLNE ŹRÓDŁO POMPY CIEPŁA odwierty pionowe - praktyka Zielona Góra, 10 czerwca 2014 roku Jarosław Ozimek, DPS Sp. z o.o.

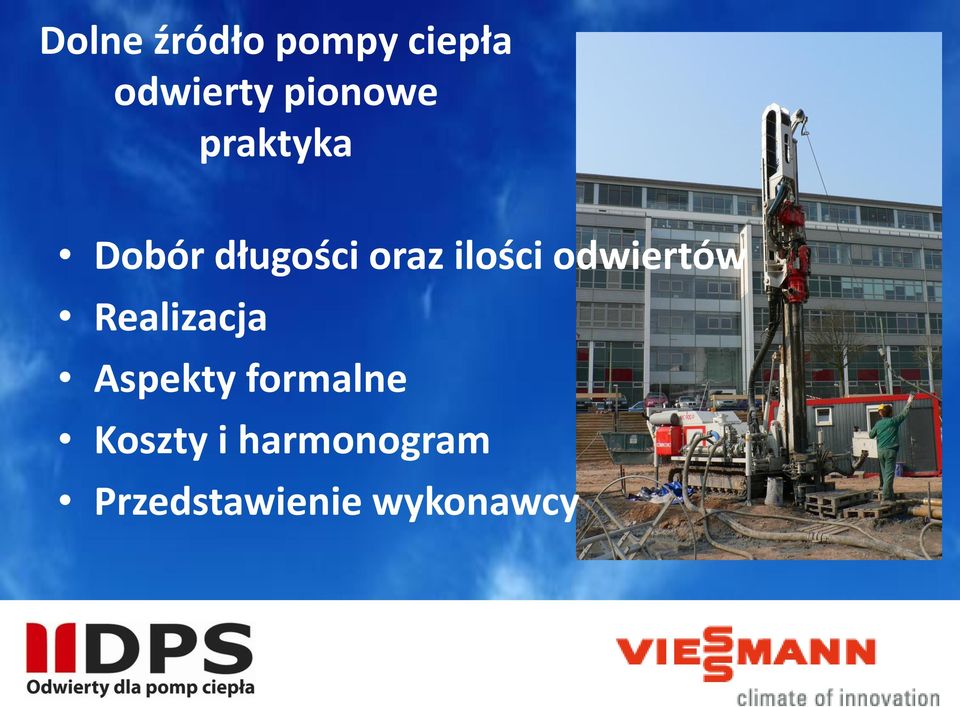

2 Dolne źródło pompy ciepła odwierty pionowe praktyka Dobór długości oraz ilości odwiertów Realizacja Aspekty formalne Koszty i harmonogram Przedstawienie wykonawcy

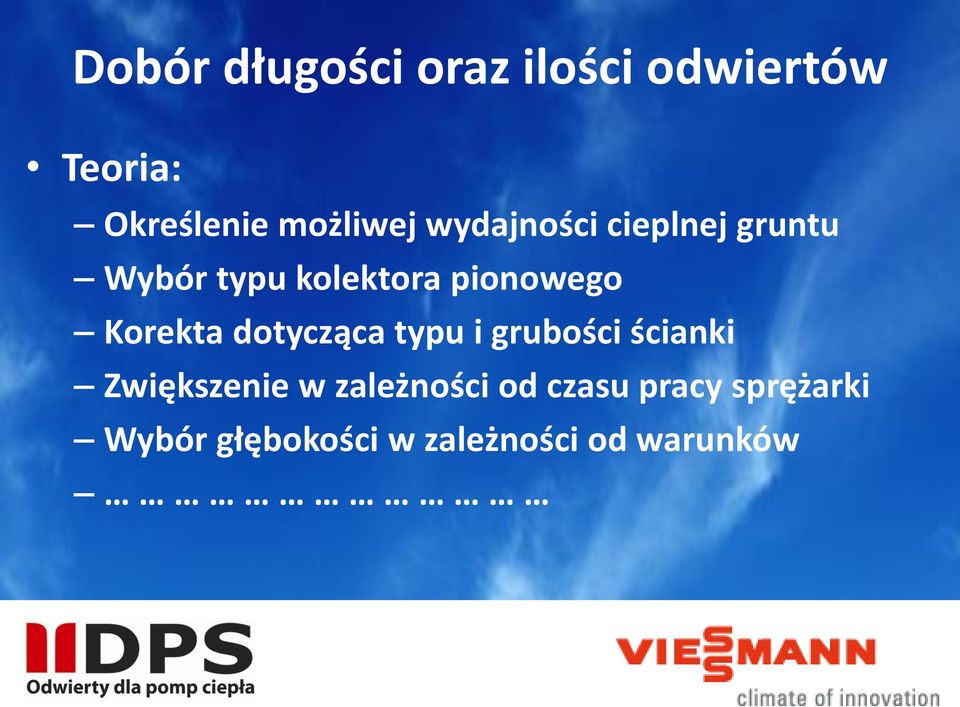

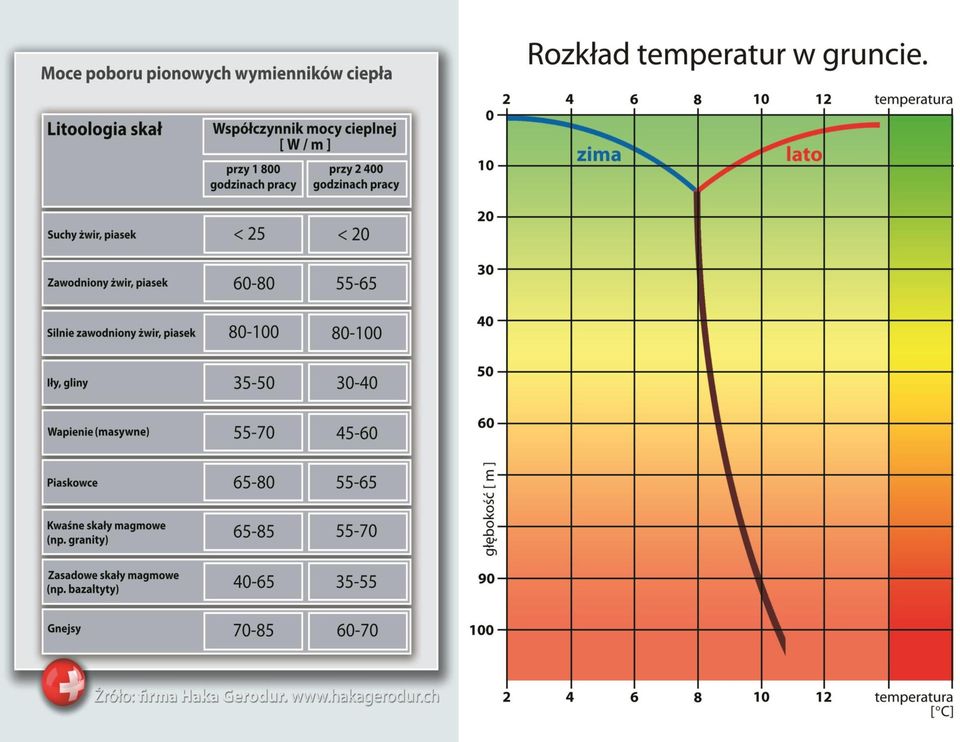

3 Dobór długości oraz ilości odwiertów Teoria: Określenie możliwej wydajności cieplnej gruntu Wybór typu kolektora pionowego Korekta dotycząca typu i grubości ścianki Zwiększenie w zależności od czasu pracy sprężarki Wybór głębokości w zależności od warunków

pionowego Korekta dotycząca typu i grubości ścianki Zwiększenie

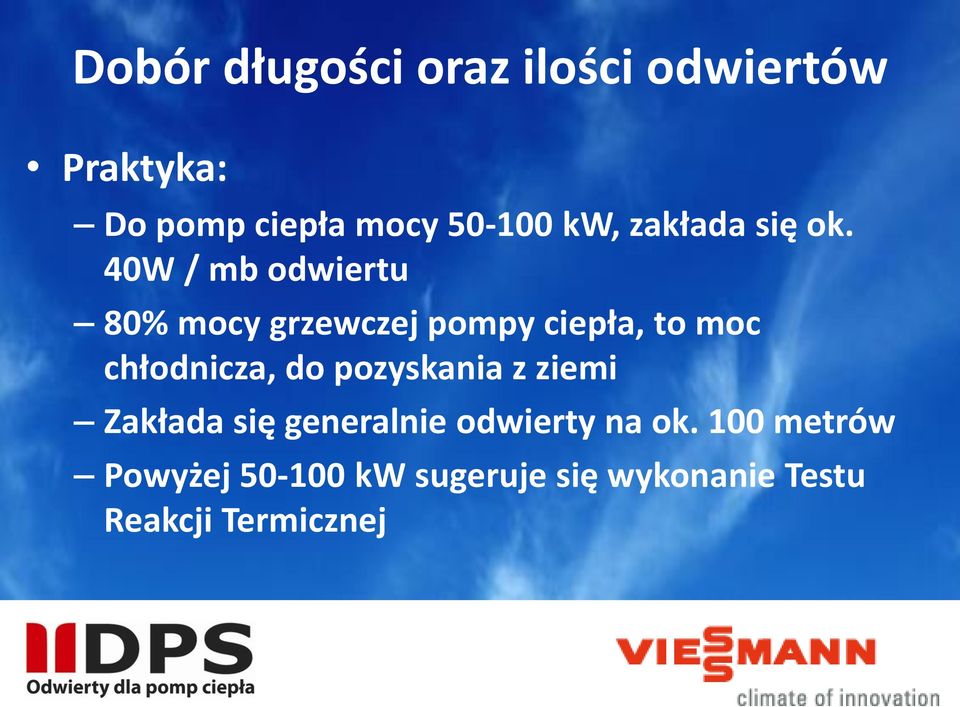

5 Dobór długości oraz ilości odwiertów Praktyka: Do pomp ciepła mocy kw, zakłada się ok. 40W / mb odwiertu 80% mocy grzewczej pompy ciepła, to moc chłodnicza, do pozyskania z ziemi Zakłada się generalnie odwierty na ok. 100 metrów Powyżej kw sugeruje się wykonanie Testu Reakcji Termicznej

40W / mb odwiertu 80% mocy grzewczej pompy ciepła, to moc chłodnicza, do

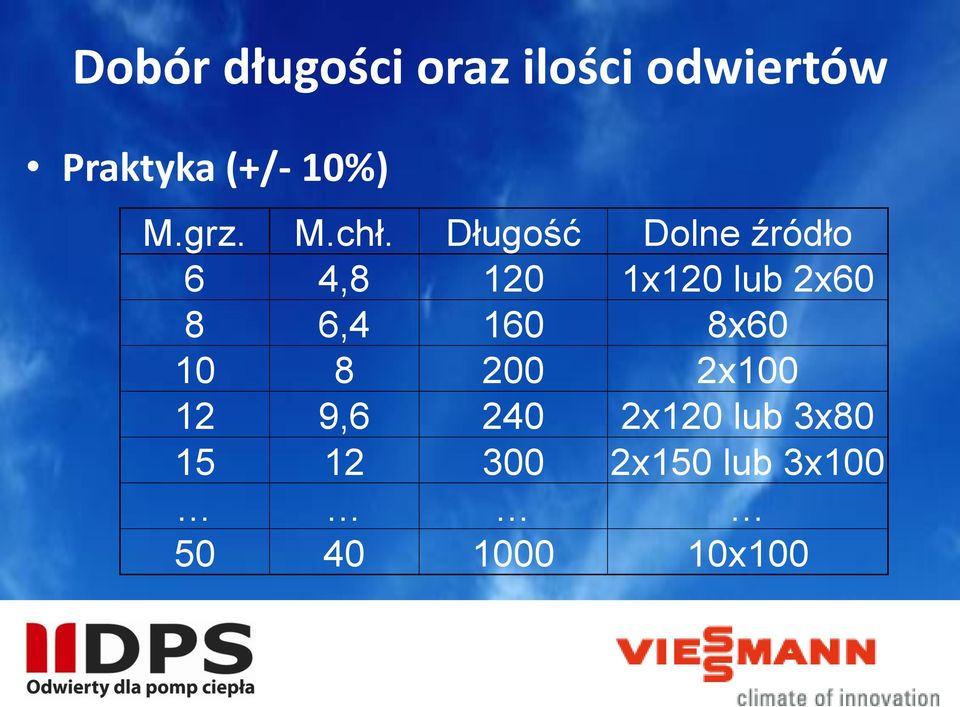

6 Dobór długości oraz ilości odwiertów Praktyka (+/- 10%) M.grz. M.chł. Długość Dolne źródło 6 4, x120 lub 2x60 8 6, x x , x120 lub 3x x150 lub 3x x100

Długość Dolne źródło 6 4,8 120 1x120 lub 2x60 8 6,4

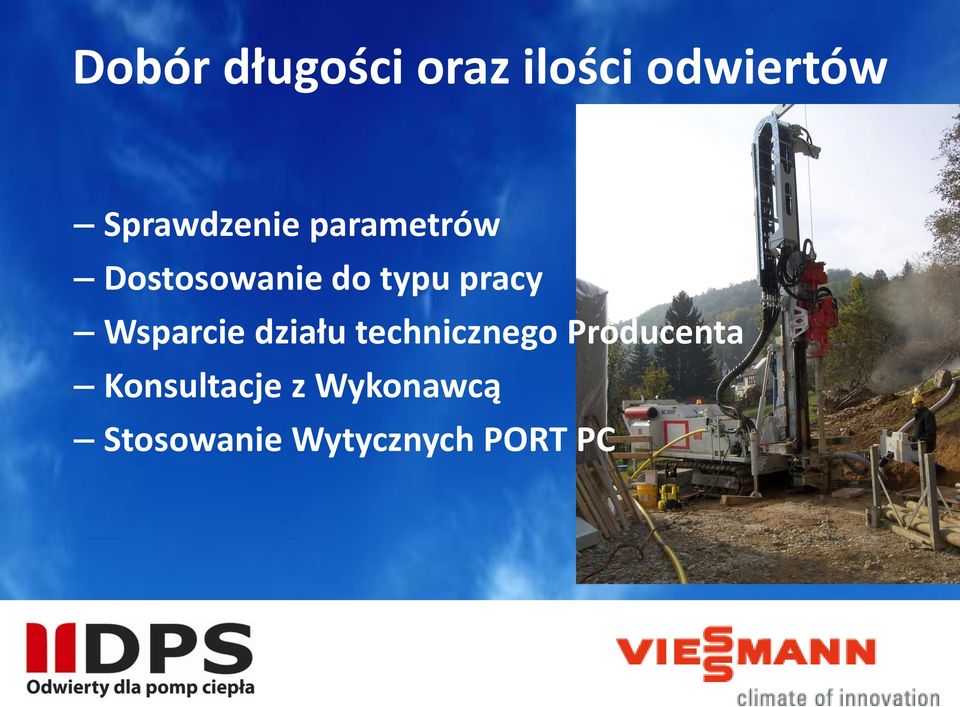

7 Dobór długości oraz ilości odwiertów Sprawdzenie parametrów Dostosowanie do typu pracy Wsparcie działu technicznego Producenta Konsultacje z Wykonawcą Stosowanie Wytycznych PORT PC

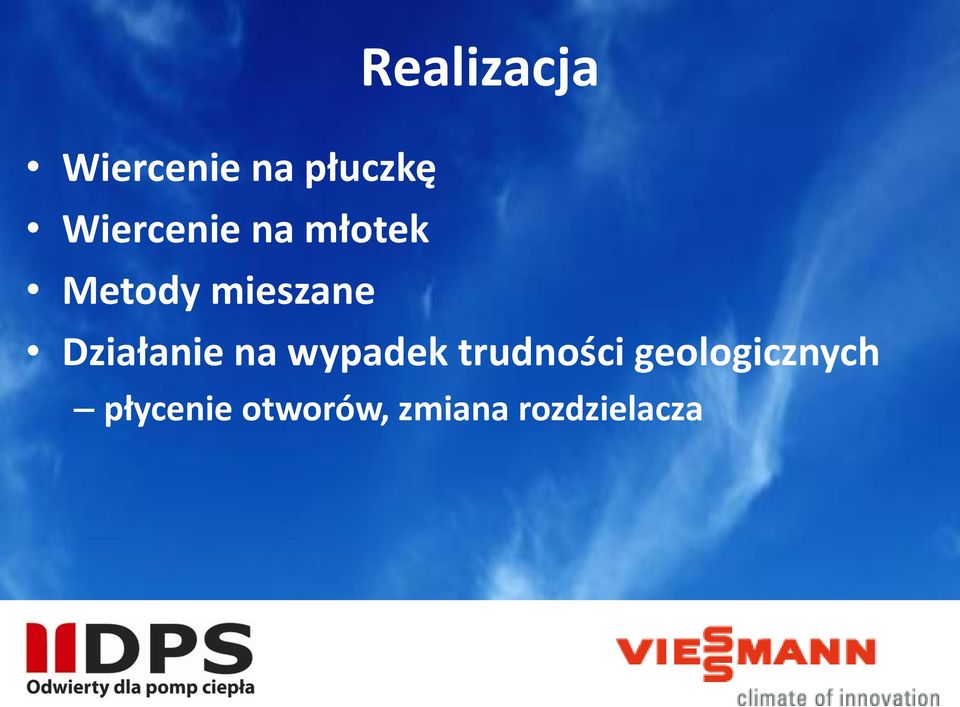

8 Realizacja Wiercenie na płuczkę Wiercenie na młotek Metody mieszane Działanie na wypadek trudności geologicznych płycenie otworów, zmiana rozdzielacza

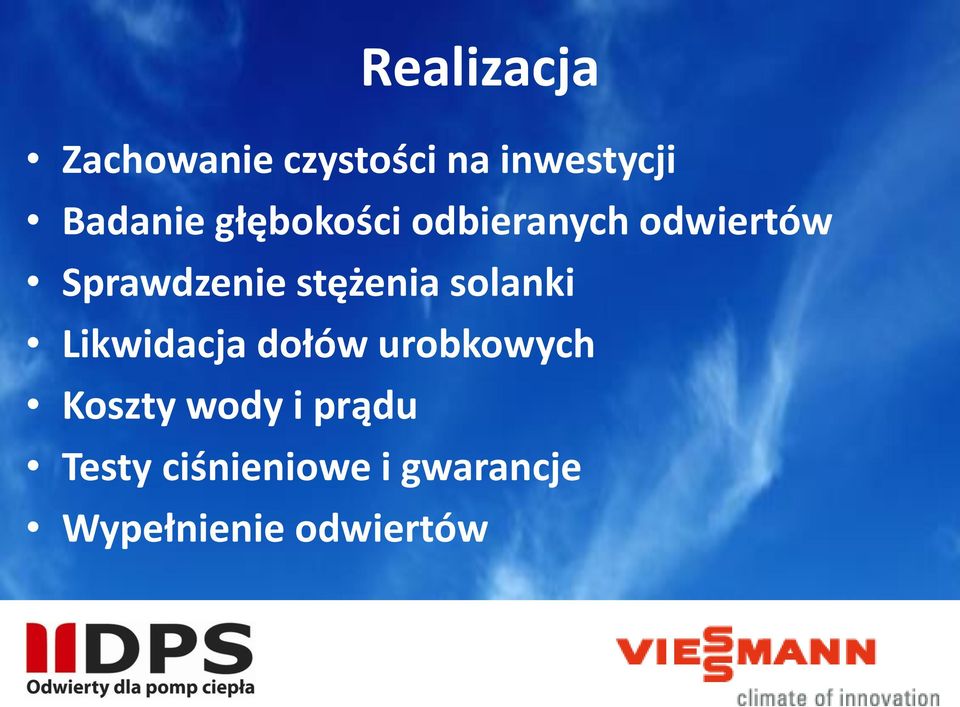

9 Realizacja Zachowanie czystości na inwestycji Badanie głębokości odbieranych odwiertów Sprawdzenie stężenia solanki Likwidacja dołów urobkowych Koszty wody i prądu Testy ciśnieniowe i gwarancje Wypełnienie odwiertów

solanki Likwidacja dołów urobkowych Koszty wody i

10 1. Gęsty ił bentonitowy lub materiał rodzimy darmowe rozwiązanie izolacja energetyczna 2. Mieszanka żwirowa: tanie rozwiązanie bez zabezpieczeń horyzontów możliwe wysokie przewodnictwo 3. Mieszanka cementowa średni koszt dobre zabezpieczenie geologiczne słabe przewodnictwo 3. Mieszanka termiczna: drogie rozwiązanie dobre zabezpieczenie geologiczne zawsze wysokie przewodnictwo

3. Mieszanka cementowa średni koszt dobre zabezpieczenie geologiczne słabe przewodnictwo 3.

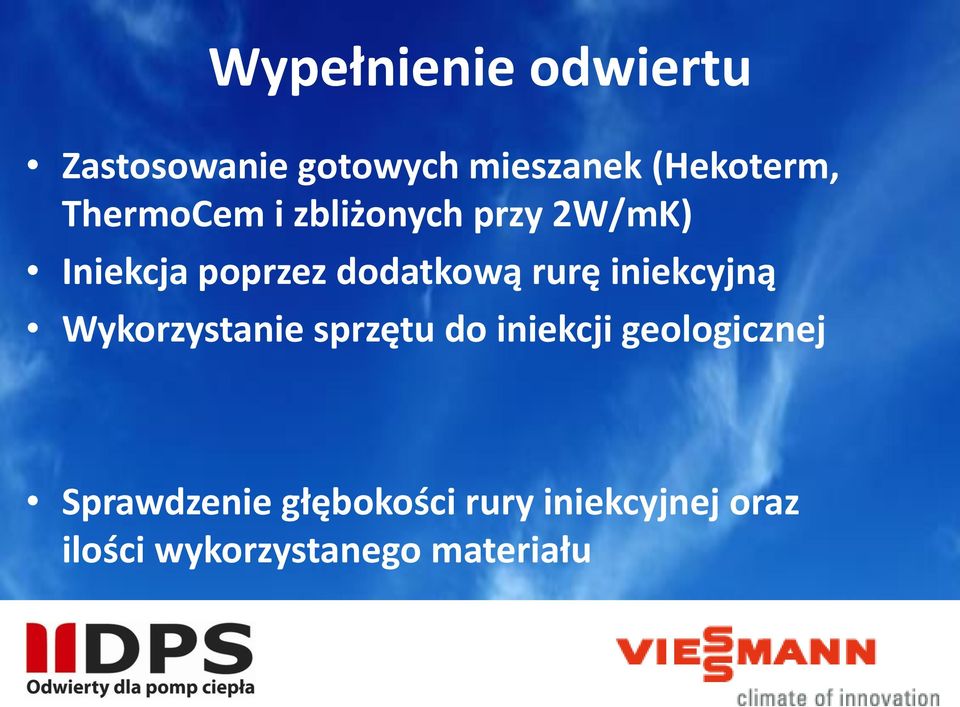

11 Wypełnienie odwiertu Zastosowanie gotowych mieszanek (Hekoterm, ThermoCem i zbliżonych przy 2W/mK) Iniekcja poprzez dodatkową rurę iniekcyjną Wykorzystanie sprzętu do iniekcji geologicznej Sprawdzenie głębokości rury iniekcyjnej oraz ilości wykorzystanego materiału

iniekcyjną Wykorzystanie sprzętu do iniekcji geologicznej

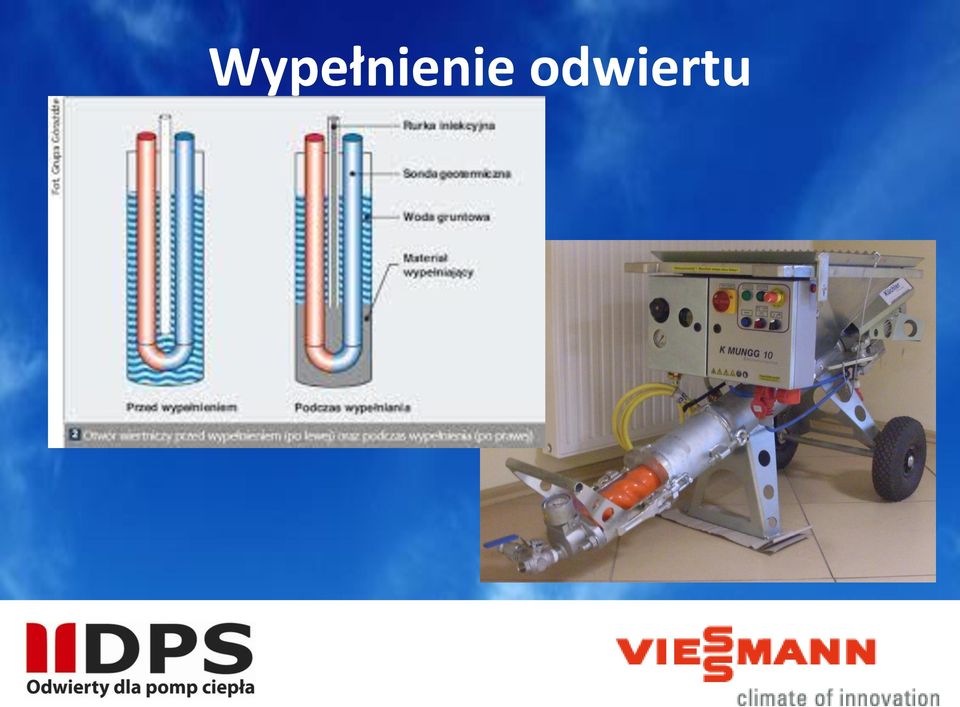

12 Wypełnienie odwiertu

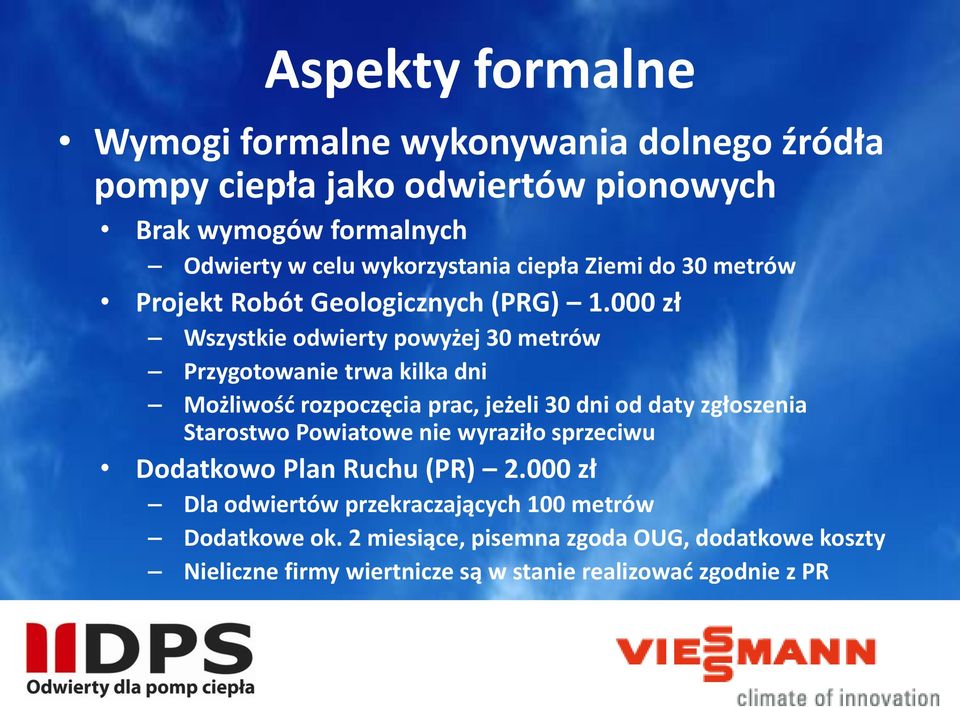

13 Aspekty formalne Wymogi formalne wykonywania dolnego źródła pompy ciepła jako odwiertów pionowych Brak wymogów formalnych Odwierty w celu wykorzystania ciepła Ziemi do 30 metrów Projekt Robót Geologicznych (PRG) zł Wszystkie odwierty powyżej 30 metrów Przygotowanie trwa kilka dni Możliwość rozpoczęcia prac, jeżeli 30 dni od daty zgłoszenia Starostwo Powiatowe nie wyraziło sprzeciwu Dodatkowo Plan Ruchu (PR) zł Dla odwiertów przekraczających 100 metrów Dodatkowe ok. 2 miesiące, pisemna zgoda OUG, dodatkowe koszty Nieliczne firmy wiertnicze są w stanie realizować zgodnie z PR

000 zł Wszystkie odwierty powyżej 30 metrów Przygotowanie trwa kilka dni Możliwość rozpoczęcia prac, jeżeli 30 dni od daty zgłoszenia Starostwo

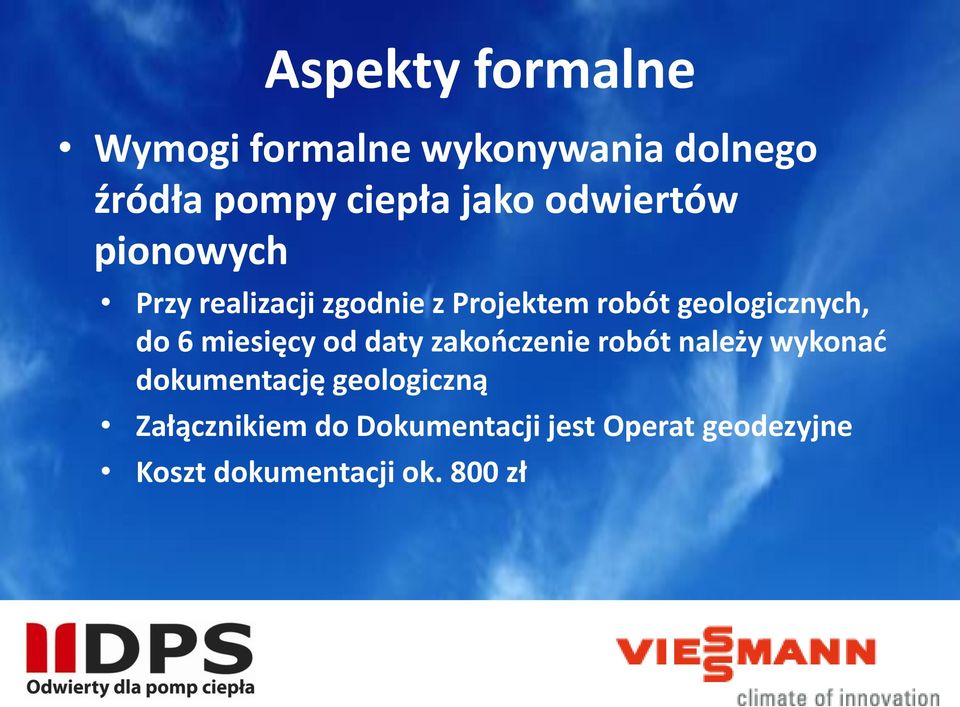

14 Aspekty formalne Wymogi formalne wykonywania dolnego źródła pompy ciepła jako odwiertów pionowych Przy realizacji zgodnie z Projektem robót geologicznych, do 6 miesięcy od daty zakończenie robót należy wykonać dokumentację geologiczną Załącznikiem do Dokumentacji jest Operat geodezyjne Koszt dokumentacji ok. 800 zł

do 6 miesięcy od daty zakończenie robót należy wykonać dokumentację

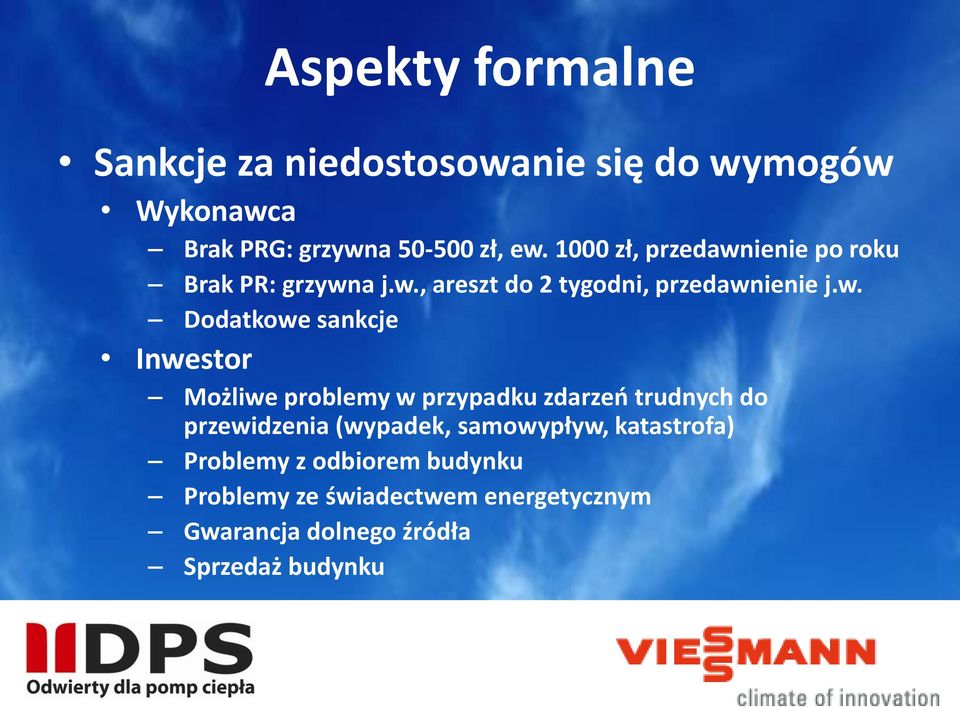

15 Aspekty formalne Sankcje za niedostosowanie się do wymogów Wykonawca Brak PRG: grzywna zł, ew zł, przedawnienie po roku Brak PR: grzywna j.w., areszt do 2 tygodni, przedawnienie j.w. Dodatkowe sankcje Inwestor Możliwe problemy w przypadku zdarzeń trudnych do przewidzenia (wypadek, samowypływ, katastrofa) Problemy z odbiorem budynku Problemy ze świadectwem energetycznym Gwarancja dolnego źródła Sprzedaż budynku

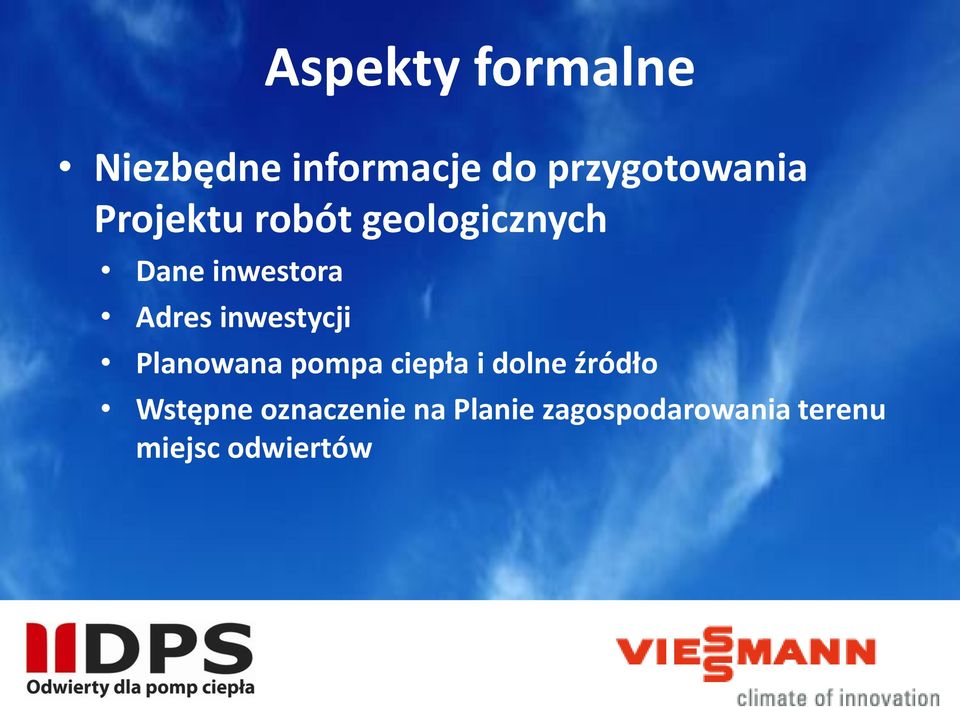

16 Aspekty formalne Niezbędne informacje do przygotowania Projektu robót geologicznych Dane inwestora Adres inwestycji Planowana pompa ciepła i dolne źródło Wstępne oznaczenie na Planie zagospodarowania terenu miejsc odwiertów

inwestycji Planowana pompa ciepła i dolne źródło

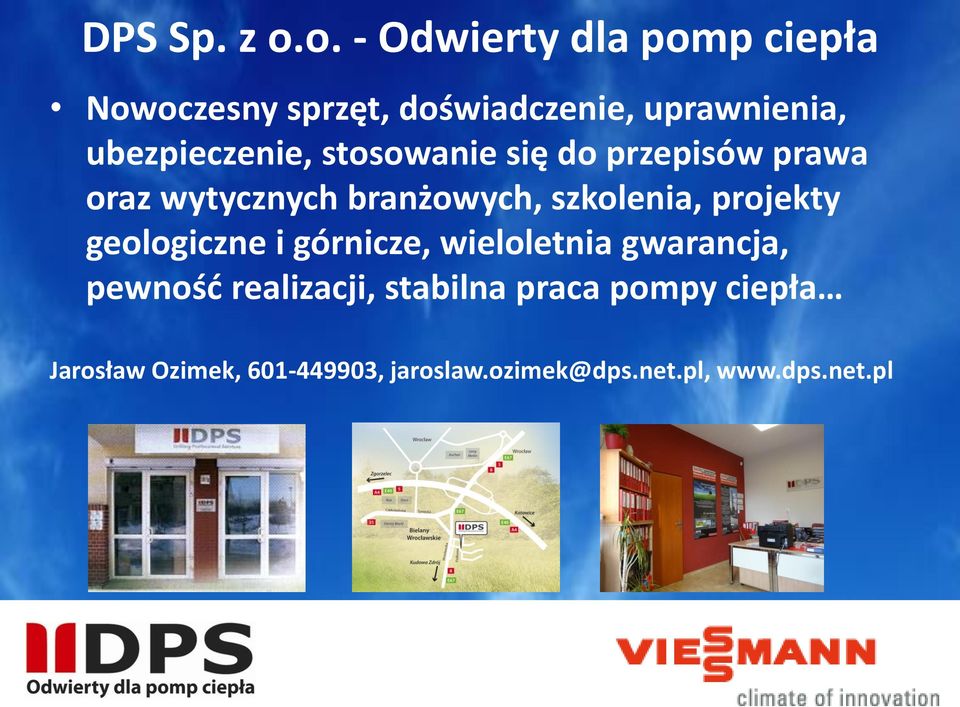

17 DPS Sp. z o.o. - Odwierty dla pomp ciepła Nowoczesny sprzęt, doświadczenie, uprawnienia, ubezpieczenie, stosowanie się do przepisów prawa oraz wytycznych branżowych, szkolenia, projekty geologiczne i górnicze, wieloletnia gwarancja, pewność realizacji, stabilna praca pompy ciepła Jarosław Ozimek, , jaroslaw.ozimek@dps.net.pl,

ubezpieczenie, stosowanie się do przepisów prawa oraz wytycznych branżowych, szkolenia,
