1 Kolektor do ogrzewania wody w basenie Numer produktu S220 Instrukcja instalacji i obsługi Jak działa panel solarny Gdy korzystasz ze swojej pompy basenowej, woda jest automatycznie pompowana przez kolektory słoneczne Słońce świecąc na kolektor, ogrzewa wodę, która przez niego przepływa Ogrzana woda powraca do basenu poprzez przewody powrotne Możesz cieszyć się własnym ogrzewanym basenem bez dodatkowych opłat za energię Dlaczego ogrzewanie słoneczne Przekrój kolektora Woda ogrzewa się przepływając przez rurki w kolektorach. Rurki i ich gęste ułożenie powodują zatrzymanie ciepła i promieni słonecznych w czasie, gdy słońce przemieszcza się po nieboskłonie. Wykonane z odpornego polipropylenu kolektory są odporne na rdzę, korozję i kamień. Oprócz tego kolektor można odwrócić na drugą stronę. PROSIMY DOKŁADNIE ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ, TWOJA SATYSFAKCJA Z KORZYSTANIA Z KOLEKTORA ORAZ WAŻNOŚĆ GWARANCJI ZALEŻĄ OD SPOSOBU INSTALACJI OSTRZEŻENIE: a) Kolektory słoneczne są często instalowane na dachach budynków. Jeśli nie jesteś uprawniony do pracy na wysokościach i nie posiadasz odpowiednich drabin i środków bezpieczeństwa do wykonywania takich prac, to powinieneś zlecić te czynności osobie o odpowiednich kwalifikacjach. Niezastosowanie się do zasad bezpieczeństwa podczas prac na wysokościach może prowadzić do obrażeń lub śmierci. b) w przypadku instalacji kolektorów na ziemi, nie należy budować konstrukcji umożliwiającej przedostanie się dzieci do basenu. 1.1.A

2 Uwaga! Przeczytaj całą instrukcję, przed rozpoczęciem instalacji Jak wydajny jest system ogrzewania słonecznego? Odpowiednio dopasowany i zainstalowany system może podnieść temperaturę wody w basenie do 6 C w sezonie letnim. Będziesz jedynie musiał zapewnić cyrkulację wody w obrębie kolektora słonecznego w dni słoneczne. W dni pochmurne lub deszczowe system ogrzewania słonecznego nie będzie działał już tak skutecznie (a ty prawdopodobnie nie będziesz korzystać w te dni z basenu), ale po jednym lub dwóch ciepłych dniach woda w Twoim basenie wróci do poprzedniej temperatury. Czy potrzebuję specjalnej pompy? Jeśli Twoja pompa basenowa jest w dobrym stanie, nie ma żadnych przeciwwskazań, aby ją wykorzystać. Pompa o mocy 0,75CV obsłuży instalację oddaloną do 9 m lub na wysokości 1 piętra od urządzeń basenowych. Jeśli kolektory są wystudzone, kiedy woda przepływa przez nie w słoneczny, ciepły dzień ta moc jest wystarczająca do uzyskania odpowiedniego przepływu. Gdzie mogę zainstalować kolektory słoneczne? W jakimkolwiek miejscu, w którym przez 6 godzin w ciągu dnia świeci słońce. Im dłużej kolektory są wystawione na działanie otwartego słońca, tym wydajniej będą ogrzewać basen. Jeśli montujesz panel słoneczny pod kątem (np. na dachu lub stojaku), kolektory powinny być wtedy skierowane w kierunku południowym. W celu zamontowania kolektorów na dachu lub stojaku, będziesz potrzebował 1 zestawu montażowego SK-43 (jeden zestaw SK43 pozwoli przymocować do 2 kolektorów S220). W przypadku obszarów o dużym natężeniu wiatru, zalecamy użycie jednego zestawu do montażu zabezpieczającego przed silnym wiatrem SK-34 High Wind Kit na każdy kolektor. Skontaktuj się z infolinią Mira-Lux pod numerem w celu uzyskania informacji nt. zamówienia zestawu. Jakich narzędzi będę potrzebował? Śrubokręt z płaską końcówką lub klucz do nakrętek 8mm W przypadku montażu na dachu lub stojaku potrzeba również: Wiertarkę Wiertła Ø3mm oraz końcówki śrubokręta krzyżakowego Uszczelniacz silikonowy Jakich dodatkowych części będę potrzebował do instalacji systemu ogrzewania solarnego na dachu? 1 zestaw montażowy SmartPool SK-43 (pozwalający na zamocowanie dwóch kolektorów S220). Zestaw zabezpieczający przed silnym wiatrem SK-34 dla każdego kolektora w miejscach z silnym wiatrem. Potrzebna będzie również odpowiednia ilość węża Ø38 ( dostępny w każdym markecie budowlanym lub w Mira-Lux ), którym przeplywa woda z i do basenu. Jakich dodatkowych części będę potrzebował do instalacji systemu ogrzewania solarnego na stojaku? W celu instalacji na ziemi, będziesz potrzebował 2 węży jednego o długości pozwalającej na przeciągnięcie od basenu do kolektora, a drugiego o długości pozwalającej na przeciągnięcie od kolektora z powrotem do basenu. W celu zamontowania kolektora na stojaku, będziesz potrzebował zestawu montażowego SmartPool SK-43. W przypadku instalacji w obszarach o dużej intensywności wiatru, będziesz potrzebował po 1 szt. zestawu SK-34 na każdy kolektor. UŻYCIE INNYCH NIŻ ZALECANE ZESTAWÓW MONTAŻOWYCH SPOWODUJE ANULOWANIE GWARANCJI! OSTRZEŻENIE! USTAW STOJAK TAK, ABY DZIECI NIE MIAŁY DOSTĘPU DO BASENU! Ile waży układ ogrzewania solarnego napełniony wodą? Każdy kolektor waży około 20 kilogramów po napełnieniu wodą. Nie jest to duże obciążenie dodatkowe Twojego dachu, ponieważ ciężar ten jest rozłożony na sporej powierzchni. Okrągły Wielkość basenu Owalny 3,6 m - 5,4 m 3,6 m x 7,2 m 6,4 m - 7,2 m 4,6 m x 9,2 m - 4,8 m x 7,6 m 8,1 m - 9,2 m 4,8 m x 9,8 m - 5,4 m x 10 m Ilość kolektorów Wymagany obszar 0,9 m x 6,3 m 1,5 m x 6,3 m 2,1 m x 6,3 m Aby zapobiec wychłodzeniu basenu, użyj przykrycia letniego basenu, aby zatrzymać ciepło w nocy lub w zimniejsze dni.

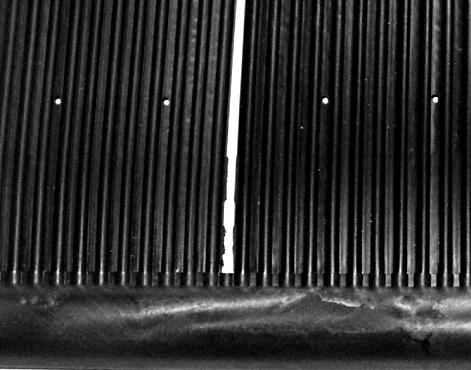

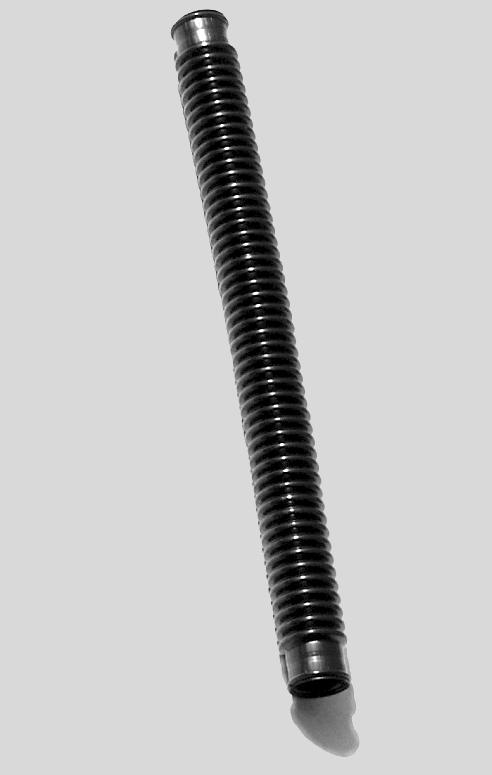

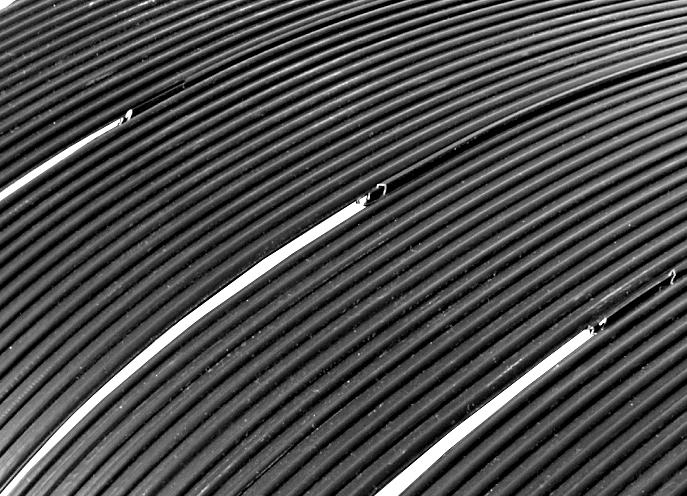

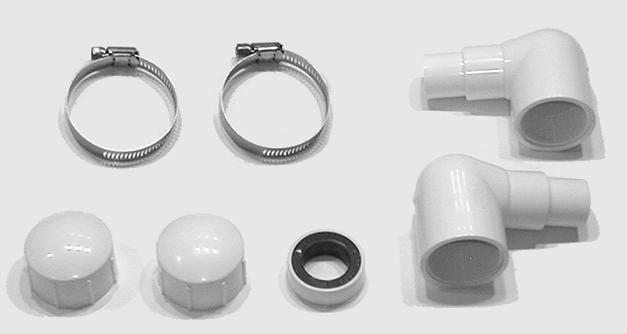

3 Produkt # S220 Komponenty Zestawu Zestaw Ilość Nr elementu # Opis 1 SCPNL220 0,6 m x 6 m Polipropylenowy kolektor słoneczny 1 SC018HSE 54 cm Plastikowy wąż elastyczny SK-32 Zestaw systemowy S Kolanka łączące Zatyczki PVC 1 ½ FPT 2 SC125CLMP 1 ¼ opaski stalowe Taśma teflonowa ½ 1 Instrukcja instalacji z warunkami gwarancji SC018HSE SK-32 Kolektory SunHeater są produkowane przy użyciu specjalnych form i materiałów zaprojektowanych w celu dostarczenia najbardziej wytrzymałych, wysokowydajnych systemów ogrzewania słonecznego basenów. Uwaga: w trakcie produkcji wymagane są pewne nacięcia mechaniczne, pozwalające na późniejszy montaż kolektora (patrz zdjęcia po prawej stronie). Nie są to nieprawidłowości i nie mają negatywnego wpływu na wydajność lub wytrzymałość Twojego kolektora SunHeater Prosimy pamiętać: Niewielkie otwory w kolektorze (patrz zdjęcie po prawej stronie) nie mają być używane do montażu. Używaj jedynie zatwierdzonych zestawów montażowych SmartPool SK43 i wykonaj zalecenia dostarczone z tym zestawem. Niespełnienie tych wymagań spowoduje anulowanie Twojej gwarancji.

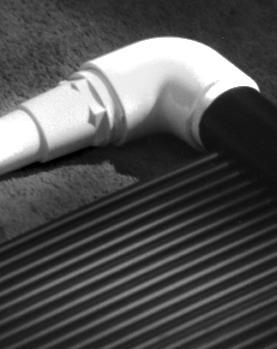

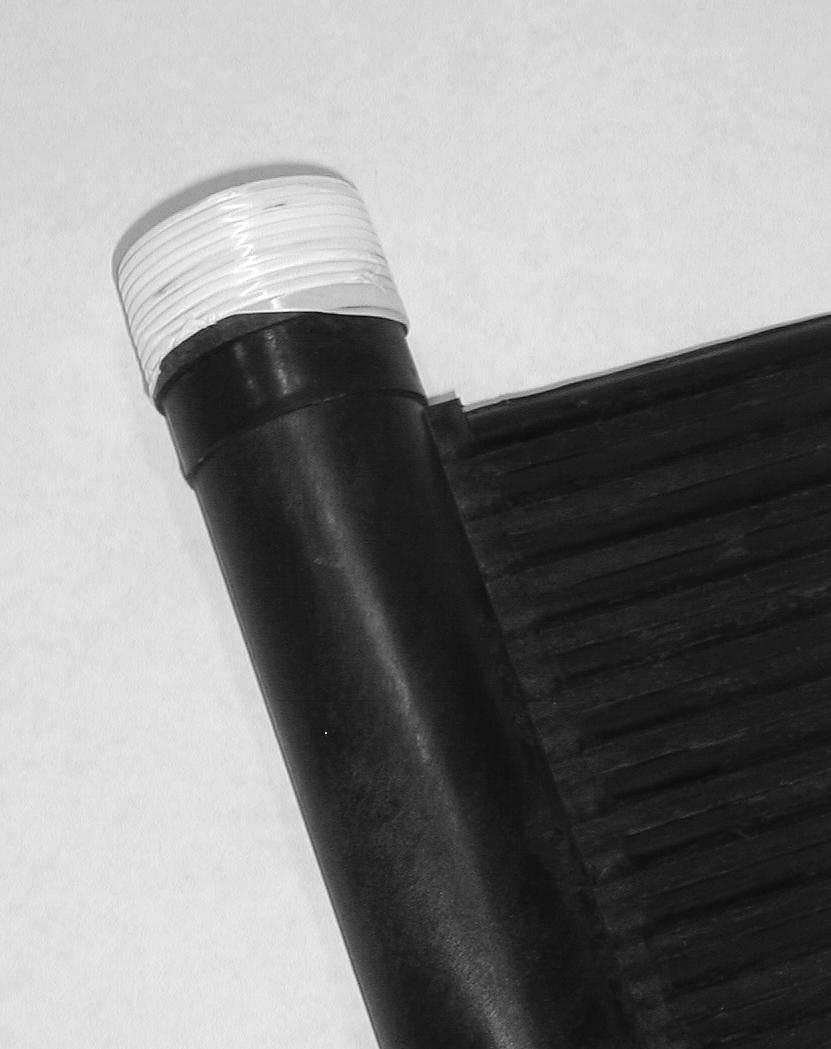

4 SCHEMAT SYSTEMU Pojedynczy System Wymagane: Płaski śrubokręt lub klucz do nakrętek 8mm. Aby zainstalować system ogrzewania słonecznego będziesz potrzebował 2 węży jednego przeciągniętego od basenu do kolektora, a drugiego od kolektora do basenu. Biała zaślepka Kolanko łączące Wąż powrotny Etykieta Podgrzana woda (złączka powrotna) Zimna woda (podawanie) Kolanko łączące Biała zaślepka Wąż podający Filtr Pompa basenowa 1. Znajdź obszar, wolny od wszelkich ostrych obiektów i który jest wystawiony na działanie słońca przez minimum 6 godzin w ciągu dnia. 2. Usuń pasek z kolektora i rozwiń go, umieszczając bok z etykietą z numerem seryjnym najbliżej pompy basenowej. 3. Pozwól kolektorowi rozprężyć się na słońcu (30 minut do 1 godz.). NIE KŁADŹ KOLEKTORA NA TRAWIE, PONIEWAŻ MOŻE ON USZKODZIĆ TRAWNIK! NIE STAWAJ NA KOLEKTORZE. 4. Zdejmij i usuń czarne ochronne zatyczki znajdujące się na gwintowanych końcówkach rurek głównych Owiń gwintowane końcówki rurki taśmą teflonową dostarczoną w zestawie (jak na ilustracji), aby uszczelnić je hydraulicznie. 6. Na rurce pozbawionej etykiety, wkręć białe zatyczki na otwarte końcówki (jak na ilustracji). Uważaj, aby nie uszkodzić gwintu. 7. Przykręć kolanka do otwartych końcówek rurki z etykietą (jak na ilustracji). Uważaj, aby nie uszkodzić gwintu. 8. Wyłącz pompę basenową. 9. Przejdź do basenu i zatkaj okrągłą złączkę powrotną na ściance basenu od jego wewnętrznej strony tak, aby woda się nie wylewała Podłącz wąż od filtra do dolnego kolanka łączącego. Zawsze napełniaj układ od dołu. 11. Podłącz drugi wąż odchodzący od drugiego kolanka łączącego. 12. Odblokuj dopływ wody odetkaj złączkę powrotną. KOLEKTOR SŁONECZNY JEST JUŻ GOTOWY DO OGRZEWANIA WODY W BASENIE 13. Włącz pompę. Sprawdź obecność wycieków i dokręć połączenia, które tego wymagają. 7 Uwaga: Po uruchomieniu pompy widać będzie pęcherze powietrza wychodzące z węża powrotnego. Jest to normalna sytuacja i znikną one po odpowietrzeniu układu ogrzewania słonecznego.

5 PODŁĄCZENIE 2 KOLEKTORÓW PODŁĄCZENIE 3 KOLEKTORÓW Użyj węża łączącego dostarczonego w zestawie. Jeśli kolektory mają być zamontowane na dachu, będziesz musiał nabyć zestaw SK43 w celu podłączenia każdej pary kolektorów. W obszarach o dużym natężeniu wiatru będziesz również potrzebował zestawu SK34 dla każdego kolektora. Skontaktuj się ze swoim sprzedawcą lub zadzwoń Na każdym kolektorze słonecznym znajdują się specjalne szczeliny przeznaczone do mocowania kolektora (NIE WOLNO UŻYWAĆ MAŁYCH OTWORÓW W KOLEKTORACH DO MONTAŻU PATRZ STRONA 3. NIEZASTOSOWANIE SIĘ DO TEGO WYMOGU SPOWODUJE ANULOWANIE TWOJEJ GWARANCJI). Szeregowo można połączyć maksymalnie trzy kolektory. Odchyl delikatnie kolektory w kierunku zatyczek końcowych w celu spuszczenia wody (2-5 cm). Nie stosuj innyc elementów montażowych, oprócz zatwierdzonych zestawów produkowanych przez SmartPool.

6 Obsługa OBSŁUGA I KONSERWACJA 1. Kolektor powinien być zimny w dotyku, kiedy słońce świeci na kolektor, a obieg wody jest uruchomiony. Oznacza to, że ciepło jest przekazywane do wody. 2. Woda wracająca do Twojego basenu będzie kilka stopni (3-5 st.c) cieplejsza niż woda w samym basenie. Jest to najbardziej wydajny system ogrzewania dużego zbiornika z wodą, jak np. basen. Utrzymuj cyrkulację, co doda po kilka stopni z kazdym obiegiem wody. 3. Uruchom obieg wody w kolektorze słonecznym na przynajmniej 6 godzin dziennie, w czasie których słońce świeci najintensywniej w dni słoneczne. Jeśli uruchomisz obieg wody w nocy lub w trakcie chłodnych dni, Twój basen zostanie raczej schłodzony niż ogrzany. Jeśli musisz uruchomić pompę w nocy, zastosuj zawór rozdzielający(obejście), tak, aby woda wpływała bezpośrednio do basenu, nie przechodząc przez układ kolektora. Przygotowanie do zimy W CELU PRZYGOTOWANIA KOLEKTORA DO ZIMY NALEŻY SPUŚCIĆ WODĘ Z KOLEKTORA! USZKODZENIA SPOWODOWANE ZAMARZANIEM WODY NIE SĄ OBJĘTE GWARANCJĄ. MUSISZ SPUŚCIĆ WODĘ ZE SWOJEGO KOLEKTORA SŁONECZNEGO, PODOBNIE JAK SPUSZCZASZ WODĘ ZE SWOJEGO BASENU ORAZ SYSTEMU FILTRACYJNEGO! Zdejmij końcową białą zatyczkę znajdującą się w górnej części kolektora. Usuń białą zatyczkę z dolnej części i upewnij się, że cała woda została usunięta z układu. Załóż ponownie obie zatyczki i przedmuchaj układ sprężonym powietrzem. Po przedmuchaniu układu, usuń i schowaj dolną zatyczkę, abyś mógł założyć ją ponownie na wiosnę, podczas uruchamiania systemu. Możesz pozostawić kolektory na miejscu (pod warunkiem całkowitego spuszczenia z nich wody), a przetrwają one nawet najsilniejszą zimę. Oczywiście można przechować kolektory również w ciepłym, suchym pomieszczeniu. Naprawa kolektora JEŚLI KOLEKTOR ZACZNIE PRZECIEKAĆ Twój kolektor słoneczny posiada gwarancję na wady materiałowe i produkcyjne. Jeśli zdarzy się przeciek z jakiegokolwiek innego powodu, można użyć niżej opisanej metody naprawy. Kolektor nie jest objęty gwarancją w zakresie uszkodzeń spowodowanych zamarzaniem. NAPRAWA KOLEKTORA SŁONECZNEGO Metoda ta umożliwia łatwą i trwałą naprawę kolektora na miejscu poprzez izolację głównej rurki pionowej. Zapoznaj sie z ilustracja po prawej stronie, aby zlokalizować rurkę, która ma być odizolowana. (W celu łatwiejszego przedstawienia, pokazano na ilustracji ostatnią rurkę). Przy użyciu ostrego noża do tapet odetnij ostrożnie około 2 cm rurki na obu końcach. Wkręć wkręt metalowy #10, najlepiej ze stali nierdzewnej do otworu w rurce głównej. Wkręt musi mieć długość pomiędzy 12mm a 20mm. NIE WKRĘCAJ WKRĘTA ZBYT MOCNO! Jeśli wkręt wypadnie lub naprawione miejsce zacznie przeciekać użyj wkręta #12. Ta metoda naprawy nie spowoduje anulowania gwarancji na kolektor. Przy odpowiedniej konserwacji i przygotowaniu do zimy będziesz mógł cieszyć się swoim kolektorem słonecznym przez wiele lat.

7 KOLEKTOR SŁONECZNY SMARTPOOL D w a la t a og r a n i c z o n e j gw a r a n c j i. WSZYSTKIE SZKODY MUSZĄ BYĆ ZGŁASZANE BEZPOŚREDNIO DO SPRZEDAWCY. SmartPool, Inc gwarantuje nabywcy Solar Colectora, że firma naprawi, bądź wymieni każdy kolektor, uznany za wadliwy pod względem jakości wykonania, bądź materiału użytego w celu jego wykonania, zgodnie z zasadami gwarancji, oraz z uwzględnieniem wyjątków i ograniczeń zamieszczonych poniżej. Koszty przesyłki pokrywa właściciel kolektora. SmartPool, Inc. będzie rozpatrywaćgwarancje, uwzględniając jej warunki, według własnej oceny. Producent naprawi kolektor za ustaloną opłatą, albo wymieni kolektor uwzględniając przepisy zamieszczone w niniejszym dokumencie. Wszystkie naprawione, bądź wymienione kolektory będą dostarczone na koszt właściciela. Co pokrywa gwarancja: Gwarantuje się, że Solar Collector jest wolny od wad materiałowych i pod względem wykonania, po opuszczeniu fabryki. Czego gwarancja nie pokrywa: Sprzęt: węże, zaciski, armaturę plastikową; Jakiekolwiek uszkodzenia związane z zamarzaniem, spowodowane bądź powiązane z nieodpowiednim drenowaniem, temperaturą, lub przechowywaniem; Uszkodzenia, defekty, nieprawidłowe działanie, lub inne awarie wynikające z niewłaściwego użytkowania, niezgodnego z zaleceniami producenta; Uszkodzenia, defekty, nieprawidłowe działanie, lub inne awarie spowodowane, bądź powiązane z wykonywaniem napraw przez kogokolwiek, poza autoryzowanym serwisem reprezentującym SmartPool Inc. ; Uszkodzenia kolektorów podczas transportu, chyba że odnotowano szkody opakowania zewnętrznego, na rachunku dostarczonym przez firmę dostawczą w dniu dostawy. SMARTPOOL, INC., ORAZ MIRA-LUX INTERNATIONAL LTD SP. Z O. O POD ŻADNYM WZGLĘDEM NIE BĘDĄ PONOSIŁY ODPOWIEDZIALNOŚCI ZA URAZY OSÓB LUB USZKODZENIA MIENIA, ZWIĄZANE BĄDŹ SPOWODOWANE UŻYTKOWANIEM ZAWARTOSCI PRODUKTU LUB UTRATĄ ZYSKÓW ALBO INNYCH KOSZTÓW I WYDATKÓW JAKIEGOKOLWIEK CHARAKTERU. NIE MA INNYCH GWARANCJI I OŚWIADCZEŃ, ZARÓWNO WYRAŻANYCH JAK I DOMNIEMANYCH, TAKŻE WYRAŻANYCH PRZEZ SMARTPOOL, INC. POZA TYMI ZAMIESZCZONYMI I WYSZCZEGÓLNIONYMI W TYM DOKUMENCIE. ŻADNA OSOBA, FIRMA LUB KORPORACJA NIE JEST UPOWAŻNIONA DO REPREZENTOWANIA BĄDŹ WYRAŻANIA OPINII I OŚWIADCZEŃ W IMIENIU, BĄDŹ ZA PEŁNOMOCNICTWEM SMARTPOOL, INC, Z WYJĄTKIEM WYMIENIONYCH W TYM DOKUMENCIE. TA GWARANCJA MUSI BYĆ ROZUMIANA WYRAŹNIE JAKO JEDYNY ŚRODEK PRAWNY DOSTĘPNY KUPUJĄCEMU, A GWARANCJA ZAWIERA PEŁNĄ I KOMPLETNĄ UMOWĘ POMIĘDZY SMARTPOOL, INC. REPREZENTOWANYM PRZEZ MIRA-LUX INTERNATIONAL LTD SP. Z O. O. A KUPUJĄCYM. TA GWARANCJA OKREŚLA JEDYNE ZOBOWIĄZANIA SMARTPOOL, LTD. W ODNIESIENIU DO TEGO PRODUKTU I NIE MA INNYCH WYBIEGAJĄCYCH POZA OPISANE W TYM DOKUMENCIE. Oświadczenia zawarte w tym dokumencie są jedynymi, wyrażanymi przez SmartPool, Inc. w odniesieniu do produktu, a gwarancja nie zapewnia satysfakcji z użytkowania produktu. Właściciel zobowiązany jest do samodzielnego sprawdzania i testowania poprawności działania oraz bezpieczeństwa.
