GENIX ROZDRABNIACZE AUTOMATYCZNE PRZEPOMPOWNIE ŚCIEKÓW WC GDZIEKOLWIEK ZAPRAGNIESZ DABPUMPS.COM/GENIX

Transkrypt

1 GENIX WC GDZIEKOLWIEK ZAPRAGNIESZ ROZDRABNIACZE AUTOMATYCZNE PRZEPOMPOWNIE ŚCIEKÓW DABPUMPS.COM/GENIX

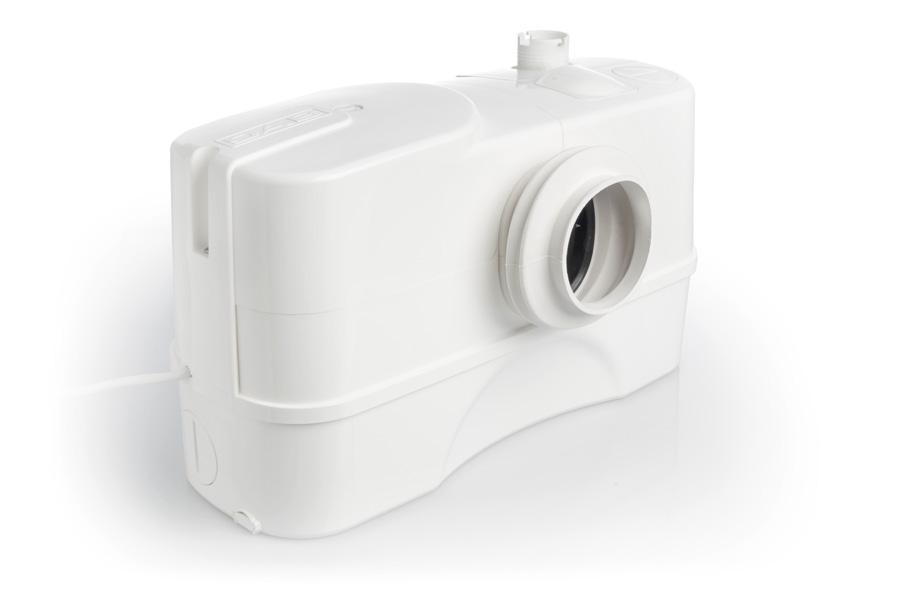

2 GENIX SPEŁNIJ WSZYSTKIE 3 GENIX jest nowym rozdrabniaczem DAB, zaprojektowanym, aby zapewnić maksymalny poziom sprawności w 3 głównych cyklach eksploatacji produktu. Szybki montaż, komfort użytkowania i uproszczona konserwacja, czynią GENIX nowym punktem odniesienia w konfiguracji łazienki gdzie nigdy nie pomyślałbyś, że jest to możliwe. SWOJE ŻYCZENIA

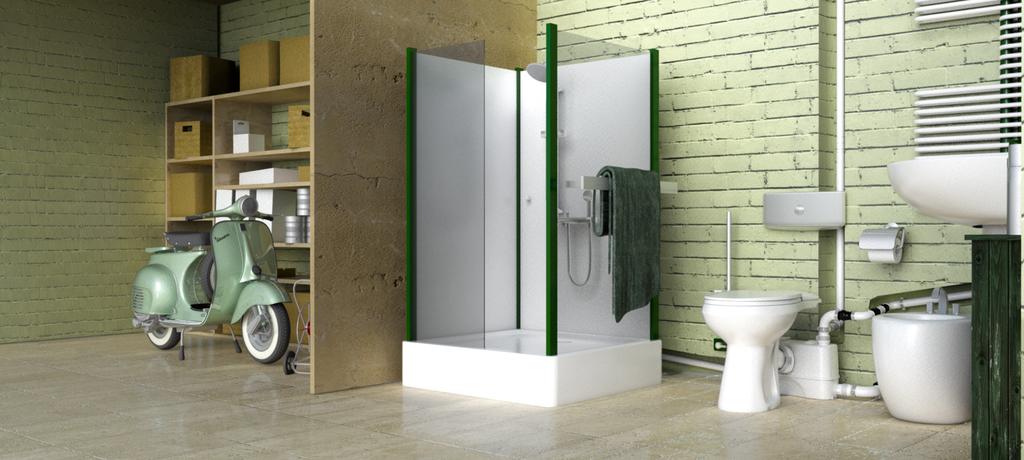

3 GDZIEKOLWIEK ZAPRAGNIESZ PRZED PO GENIX jest niezastąpiony, gdy ścieki pochodzące z WC, pryszniców, umywalek lub bidetów nie mogą odpływać grawitacyjnie. Te przepompownie mogą być instalowane wszędzie tam, gdzie sobie życzymy aby dodać WC do nowych i remontowanych instalacji lub nowych konstrukcji. GENIX w odkryj

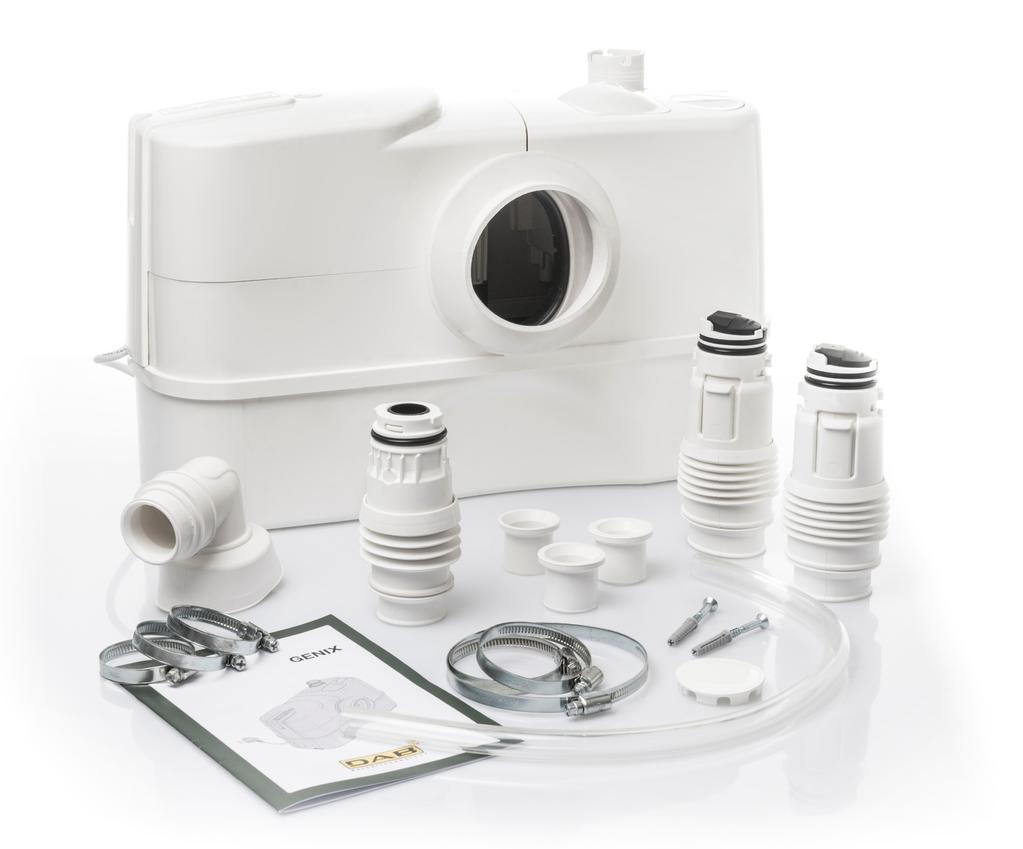

4 GENIX WSZYSTKO, CZEGO POTRZEBUJESZ ZOSTAŁO GENIX dostarcza wszystko, czego potrzebujesz do szybkiego i łatwego montażu. Zintegrowane kształtki z zaworami zwrotnymi, opaski zaciskowe, adaptery do rur, śruby mocujące do podłoża, antywibracyjne złącza gumowe oraz ilustrowany skrócony przewodnik. DOŁĄCZONE! Odwiedź stronę internetową za pomocą kodu QR, i będziesz mógł sprawdzić na własne oczy, jak łatwa i szybka jest instalacja.

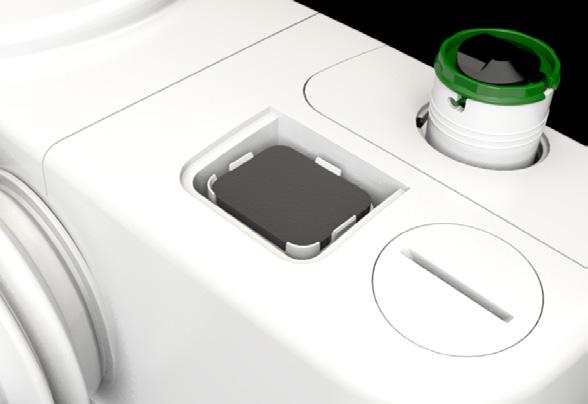

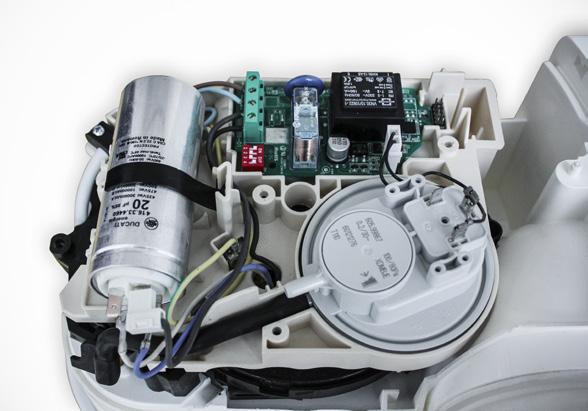

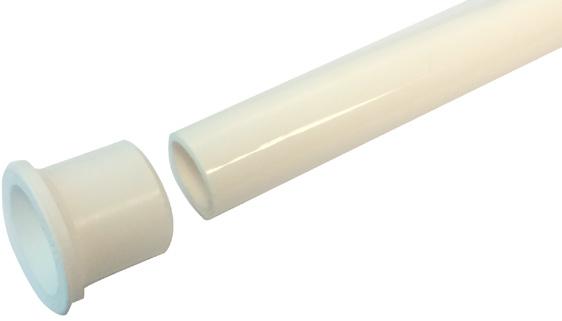

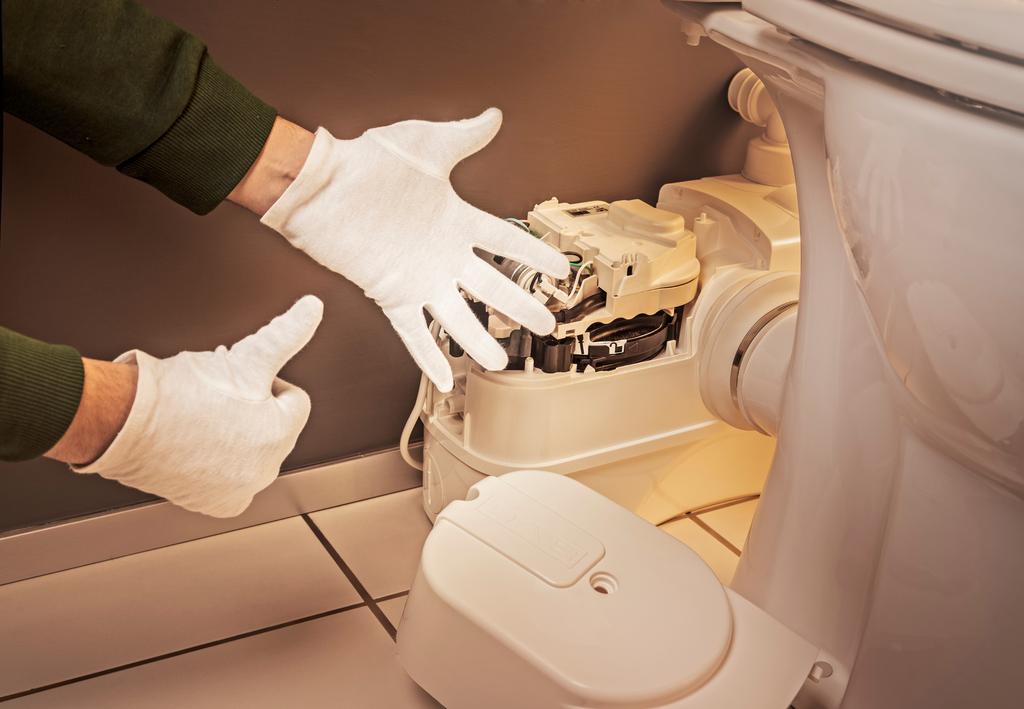

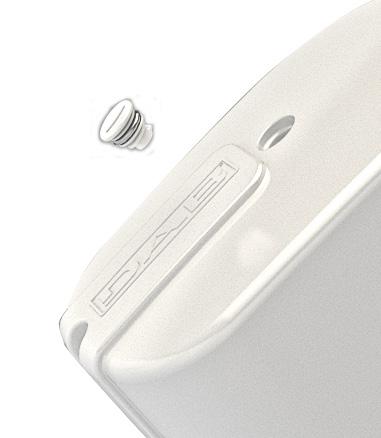

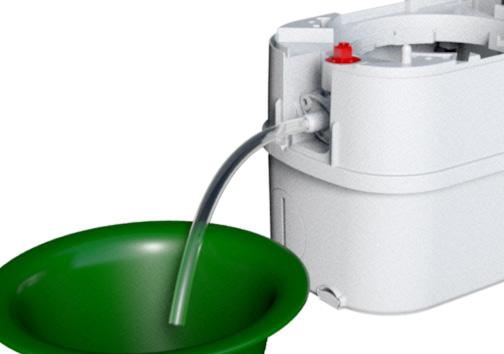

5 KONSERWACJA W BIAŁYCH RĘKAWICZKACH * UPROSZCZONY DOSTĘP DLA ODBLOKOWANIA WAŁU SILNIKA I OSTRZY TNĄCYCH ŁATWY DOSTĘP DO: KONDENSATORA, STEROWANIA ETRONICZNEGO I WYŁĄCZNIKA CIŚNIENIOWEGO KRAN SPUSTOWY *załączona rura drenażowa GENIX w odkryj

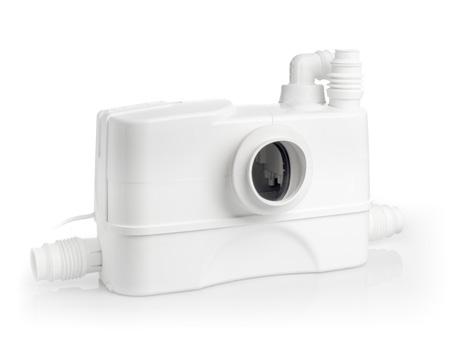

6 GENIX GENIX 110 GENIX COMFORT* m 90 m GENIX 130 GENIX COMFORT * C MAKSYMALNA TEMPERATURA POMPOWANEJ CIECZY 75 C do 30 min. MAKSYMALNA TYMCZASOWA TEMPERATURA POMPOWANEJ CIECZY * WERSJA COMFORT Z WYGŁUSZENIEM POCHŁANIAJĄCYM DŹWIĘK, KTÓRY DODATKOWO ZMNIEJSZA GENEROWANY HAŁAS O 5 DB AKCESORIA ALARM AKUSTYCZNY GIĘTKI PRZEWÓD Z ADAPTEREM LGA

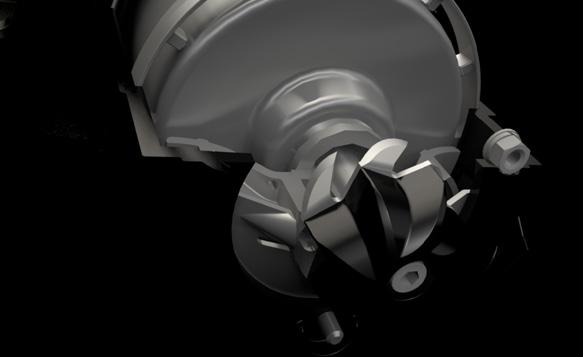

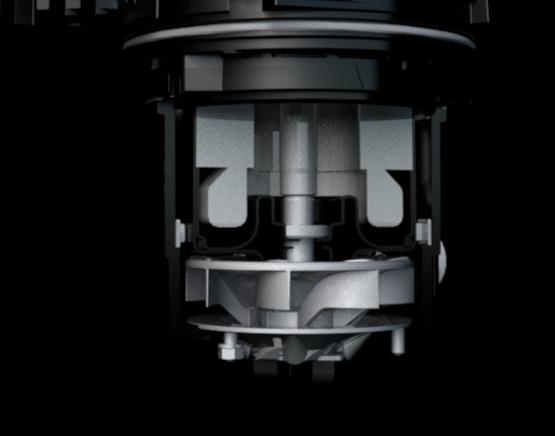

7 CICHY I SOLIDNY WYDAJNY I CICHY SILNIK NOWO ZAPROJEKTOWANY ZESPÓŁ ROZDRABNIAJĄCY, TRWAŁY I NIEZAWODNY, DŁUGOTRWAŁY UKŁAD ANTYZAPACHOWY GENIX w odkryj

8 GENIX AUTOMATYCZNE PRZEPOMPOWNIE ŚCIEKÓW Z ROZDRABNIACZEM DANE TECHNICZNE Zakres temperatur cieczy Od 0 do +50 C, maks.+75 C do 30 min. Pompowana ciecz: Ścieki zawierające fekalia jak określone w EN Certyfikaty stron trzecich: VDE-GS, LGA, VDE-EMC. Pojemność zbiornika i wydajność: pojemność 9,2l, zatwierdzone do spłukiwania objętości 6 i 9 litrów, zgodnie z normą EN Międzynarodowy stopień ochrony: IP44. ZASTOSOWANIA Jego stosowanie jest niezbędne, gdy ścieki pochodzące z WC, prysznica, umywalki i bidetu nie mogą zostać odprowadzone grawitacyjnie. Te przepompownie mogą być instalowane wszędzie tam, gdzie sobie życzymy aby dodać WC do nowych i remontowanych instalacji lub nowych konstrukcji. W modelu 110 oprócz WC może zostać podłączona dodatkowa linia, taka jak umywalka. W modelu 130 oprócz WC mogą zostać podłączone trzy dodatkowe linie, takie jak prysznic, umywalka i bidet. Oferowane modele wyróżniają się cichą pracą, jeszcze bardziej ulepszoną w wersji Comfort. Pompa, wydajna i niezawodna, z systemem rozdrabniającym z ostrzami z niklowanej stali nierdzewnej stwarzają razem trwały i zasadniczo na codzień bezobsługowy produkt. Niezwykle łatwy w konserwacji w przypadku zatkania lub zablokowania silnika, z możliwością demontażu podzespołu silnika poprzez odkrecenie tylko dwóch śrub, z unikalnym kranem spustowym, który pozwoli na czystą i wolną od problemów konserwację. Zawory zwrotne są zintegrowane w przewodzie tłocznym oraz w przypadku modelu 130 w bocznych dolnych wlotach. Dostępne jako akcesoria: alarm akustyczny informujący o zablokowaniu pompy, zabezpieczający przed zalewaniem i giętka rura adaptacyjna, w celu dostosowania Genix do zdecydowanej większości istniejących instalacji. CECHY KONSTRUKCYJNE Zbiornik z 15% polipropylenu barium. W wersji Comfort, dźwiękoszczelna osłona w 70% z polipropylenu barium. Wirnik z PPO 30% GF. Wał silnika ze stali nierdzewnej. Mielące ostrza z niklowanej stali nierdzewnej. CHARAKTERYSTYKA KONSTRUKCYJNA SILNIKA Silnik asynchroniczny ze stali nierdzewnej. Wał i tuleja silnika ze stali nierdzewnej. Ochrona termiczna przed przegrzaniem. Odporny na zużycie wał silnika. MATERIAŁY N OPIS MATERIAŁY 1 ZBIORNIK PP 15% BARIUM PP 15% BARIUM 2 WYGŁUSZENIE PRZED HALASEM PP 70% BARIUM 3 RURA EPDM SILNIK-TULEJA AISI SILNIK-WAŁ AISI 416 WIRNIK PPO 30% WŁÓKNO SZKLANE 4 GENIX KOMFORT JEDNOSTKA KOŁNIERZOWA V230-50Hz MIELĄCY STOJAN AISI 304 NAKRĘTKA WIRNIKA PPO 30% WŁÓKNO SZKLANE MIELĄCY ROTOR AISI 420 KOŁNIERZ PP 30% WŁÓKNO SZKLANE KORPUS POMPY PP 30% WŁÓKNO SZKLANE 2 PIERŚCIEŃ CENTRUJĄCY PP 30% WŁÓKNO SZKLANE 1 DYFUZOR KORPUS ZAWORU ZWROTNEGO PP 30% WŁÓKNO SZKLANE PP 30 WŁÓKNO SZKLANE GRUPA ZAWORÓW ZAWÓR ZWROTNY DWUSTRONNY EPDM LUB X 2.62 NBR 6 RURA TŁOCZNA PP 30 WŁÓKNO SZKLANE

9 GENIX AUTOMATYCZNE PRZEPOMPOWNIE INSTRUKCJA INSTALACJI vmin= 0.7 m/s vmin= 0.7 m/s vmin= 0.7 m/s Ø Ø 4 x + 1 x 4 x + 1 x l Max. 6 m Max. Max. 6 m Max. 5 m 5 m 4 m 4-9 l 4 m 3 m 3 m 2 m 2 m 1 m 1 m 0 m >1% >1% >1% (+6 ) (+6 ) (+6 ) (+6 ) (+6 ) (+6 ) Ø28.4 mm(+6 ) (+6 ) (+6 ) Ø26 mm Ø28.4 (+6 ) mm (+6 ) (+6 ) Ø26 mm (+6 ) (+5 ) Ø26 mm (+5 ) Ø26 mm Ø26 mm(+5 ) Ø23 mmø26 mm Ø23 mm Ø26 mm Ø26 mm Ø23 mm Ø23 mm Ø26 mm Ø23 mm Ø26 mm Ø23 mm Ø26 mm Ø26 mm Ø23 mm Ø23 mm Ø26 mm Ø23 mm Ø26 mm Ø23 mm Ø26 mm Ø23 mm Ø26 mm Ø23 mm Ø26 mm 0 m Ø23 mm Ø26 mm Ø23 mm 10 m 20 m 30 mø26 mm 40 m 50 m 60 m 70 m 90 m 10 Ø23 20 mm 30 Ø26 mm Ø23 mm l 4-6 l >1% >1% >1% 10 m 10 0 m 10 m m m m m m m m m m 70 m Ø20 mm Ø20 mm Ø20 mm Ø20 mm Ø20 mm 60 m 70 m m 90 6 m 5 m 6 m 4 5 m 3 4 m 2 3 m 1 2 m 1 m 90 m 90 0 m 10 m m m m m m m m 90

10 C GENIX - AUTOMATYCZNE PRZEPOMPOWNIE ŚCIEKÓW Z ROZ DRABNIACZEM Zakres temperatur cieczy od 0 do 50 C, okresowo 75 C do 30 min A B EI G C A H H1 H2 H1 H H2 D F L1 L2 L M D F L1 L2 N E L MODEL NAPIĘCIE 50 Hz P1 MAX kw DANE ELEKTRYCZNE P2 ZNAM kw HP In A GENIX x 230 V ~ 0,49 0,32 0,44 2,3 GENIX x 230 V ~ 0,49 0,32 0,44 2,3 GENIX COMFORT x 230 V ~ 0,49 0,32 0,44 2,3 GENIX COMFORT x 230 V ~ 0,49 0,32 0,44 2,3 MODEL A B C D F G H H1 H2 I L L1 L2 M N WYMIARY OPAKOWANIA L/A L/B H OBJĘTOŚĆ (mc) WAGA Kg GENIX , ,3 GENIX , ,6 GENIX COMFORT , ,5 GENIX COMFORT , >1% Ø22/25/28/32/36/40 Max. 6m Ø36/40 Min. 80mm >2% Ø36/40/50 Ø36/40/50 >2%
