1 Instrukcja pomiaru KROK PO KROKU Cześć! Chcę przedstawić Ci 2 sposoby jak możesz zmierzyć pomieszczenie przed projektowaniem. Na początku mam dla Ciebie dobrą wiadomość. Do wstępnego projektu nie trzeba wykonywać szczegółowych pomiarów wnętrza, takie możesz wykonać dopiero przed realizacją, czyli przed zleceniem produkcyjnym. Do wstępnego projektu wystarczy KROK 1 i 2. A więc zaczynajmy. Przed przystąpienie do pomiarów będziesz potrzebować: miarę zwijaną lub dalmierz elektroniczny kartkę i ołówek lub długopis drabinę (jeśli używasz dalmierza to niekoniecznie) smartfon lub aparat fotograficzny czasami pomocna może okazać się druga osoba do przytrzymania miarki SPOSÓB KROK 1 Rozrysuj rzut z góry pomieszczenia i oznacz kolejno literami każdą ze ścian (mogą być litery kierunków północ-południe, wchód-zachód, może to być również alfabet A,B,C,D). Jeżeli masz nieregularny kształt pomieszczenia (czyli pomieszczenie to nie kwadrat lub prostokąt) to postępuj analogicznie dopisując kolejne litery alfabetu.

2 KROK 2 Zmierz całkowitą długość i szerokość po podłodze oraz każdy krótszy odcinek według zamieszczonego obrazka. Opisz okna i drzwi oraz oznacz, w którą stronę się otwierają. Zmierz i podaj wysokość parapetów. Jeżeli nie dysponujesz projektem architektonicznym i masz niezagospodarowane pomieszczenie to zlokalizuj i nanieś przyłącza prąd/woda/gaz lub jeśli masz starą zabudowę mebli i utrudniony dostęp do przyłączy to naszkicuj, w którym aktualnie miejscu znajdują się: płyta grzewcza i piekarnik, zlewozmywak i zmywarka oraz lodówka i mikrofala. Zerknij na przykładowy SZKIC umieszczony bezpośrednio na stronie DO WSTĘPNEGO PROJEKTU WYSTARCZY KROK 1 i 2. JEŻELI NATOMIAST JESTEŚ NA ETAPIE PRZED ZŁOŻENIEM ZLECENIA PRODUKCYJNEGO PRZEJDŹ DO NASTĘPNYCH KROKÓW.

3 KROK 3 Rozrysuj po kolei każdą ze ścian, zmierz oraz zapisz wymiary całkowite oraz składowe zarówno w pionie i poziomie.

4

5 KROK 4 Jeżeli na ścianach znajdują się przyłącza typu (prąd/woda/gaz) nanieś je odpowiednio na szkic i zmierz odległość od jednej ze ścian, oraz wysokość na jakiej się znajduje. Mierzyć można do osi (oznacza to na szerokość od ściany do środka gniazdka elektrycznego oraz na wysokość od podłogi do środka gniazdka elektrycznego). Jeżeli na ścianach znajdują się inne wystające zamontowane na stałe elementy typu np. rury czy grzejniki, również nanieś oznaczenia i wymiary. KROK 5 Ostatnim krokiem jest wykonanie zdjęć mierzonego pomieszczenia. Nie jest to koniecznie ale zazwyczaj jest bardzo pomocne w projektowaniu. Możemy wtedy jeszcze wskazać co należałoby dodatkowo zmierzyć.

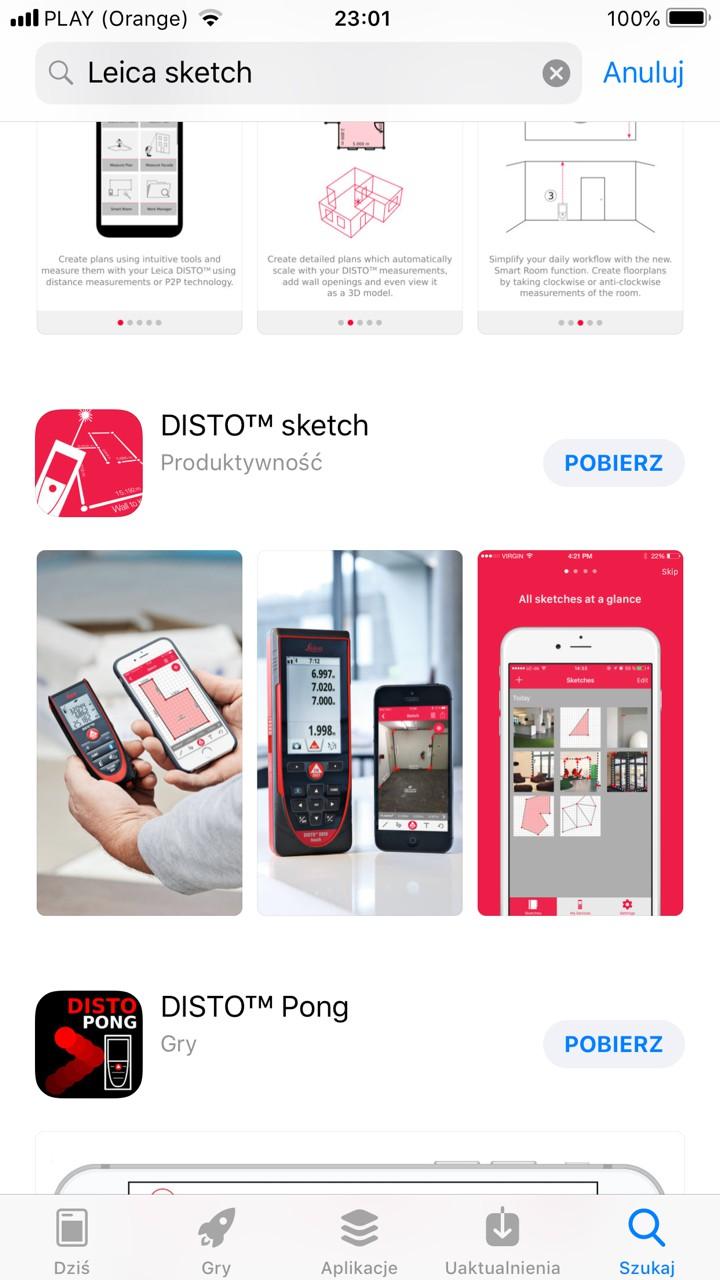

6 SPOSÓB Drugi sposób bardziej współczesny możesz wykonać za pomocą smartfona lub tabletu. Producenci Dalmierzy laserowych udostępniają świetną aplikację, która usprawnia wymiarowanie wnętrz. Cały myk w skrócie polega na tym, że za pomocą aplikacji robisz zdjęcie mierzonego pomieszczenia, rysujesz na wykonanym zdjęciu linie odległości, które zamierzasz zmierzyć i mierzysz daną odległość po czym wpisujesz wymiar. Ten sposób eliminuje kartkę i długopis, możesz mieć przy sobie tylko swój smartfon oraz miarę lub dalmierz laserowy. Producent dalmierzy Leica ma aplikację o nazwie DISTOtm sketch, natomiast Bosch ma aplikację o nazwie PLR measure&go. Przedstawię to na przykładzie aplikacji firmy Leica DISTO tm sketch. KROK 1 W zależności od posiadanego modelu smartfona bądź tabletu wejdź do sklepu z aplikacjami odpowiednio dla Androida będzie to Google Play i dla ios będzie to App Store. Wpisz w wyszukiwarce DISTO sketch i zainstaluj na swoim urządzeniu.

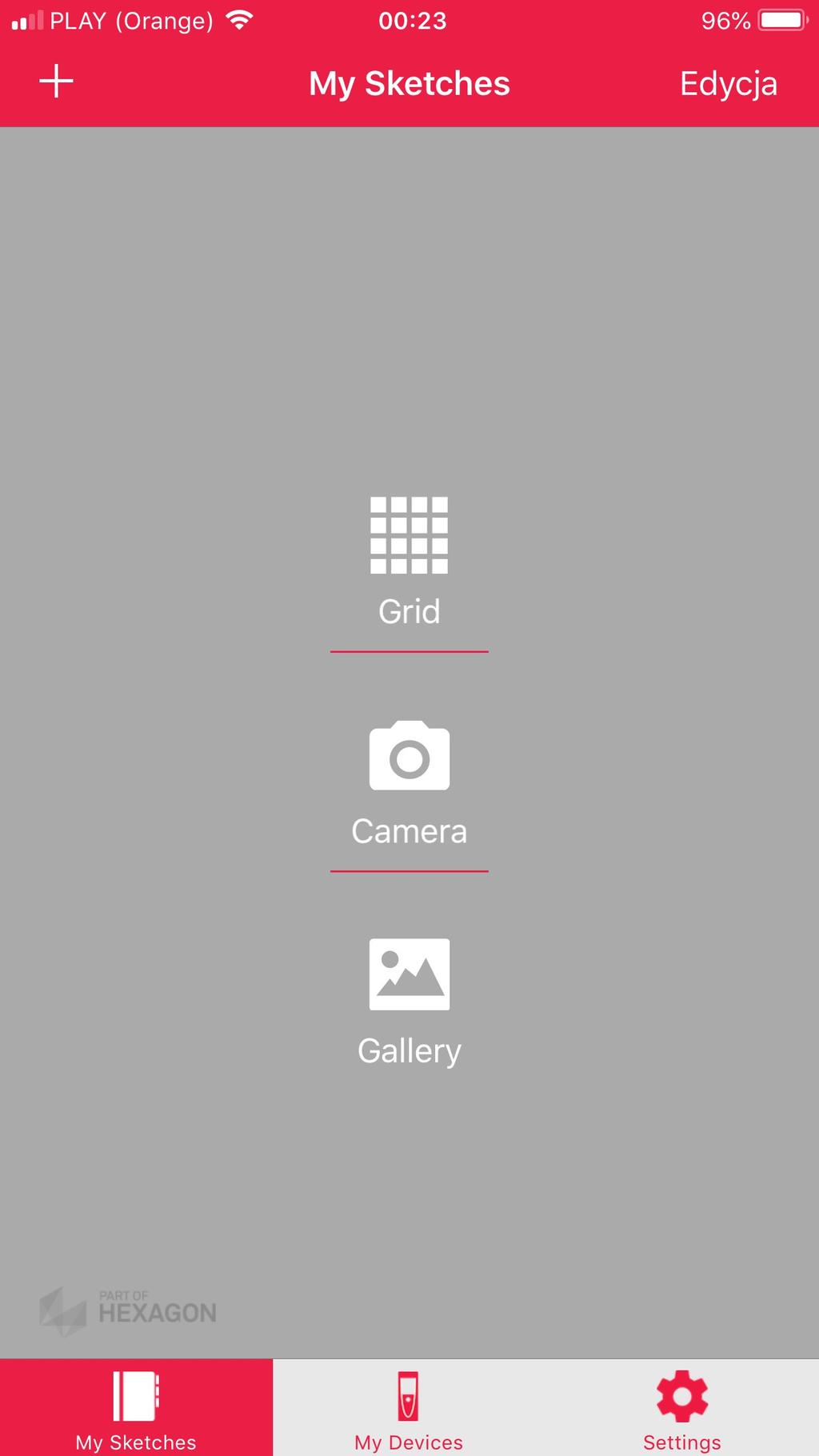

7 KROK 2 Instalacja przebiegła pomyślnie. Aplikacja umożliwia zrobienie zdjęcia lub import obrazka. Być może dysponujesz już zdjęciem mierzonego pomieszczenia, więc wystarczy je zaimportować do aplikacji i gotowe.

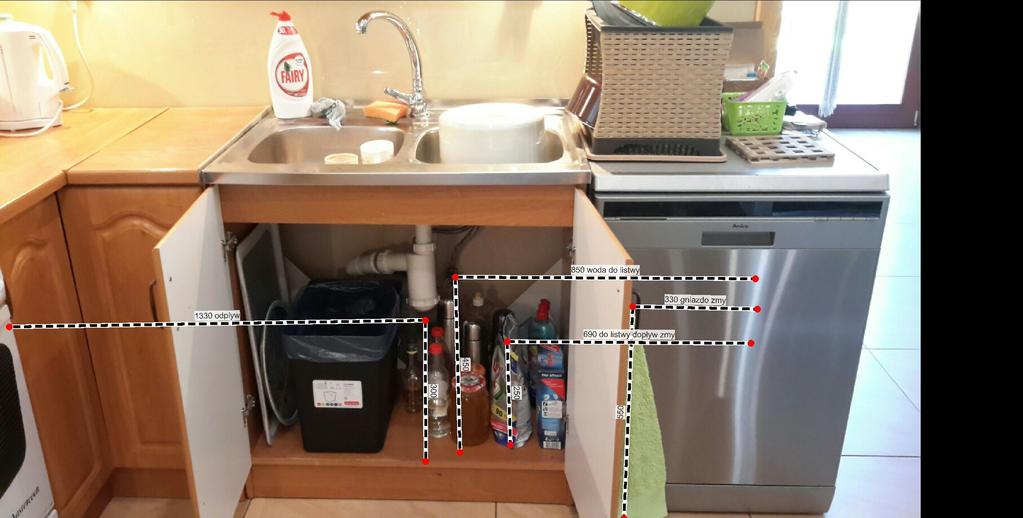

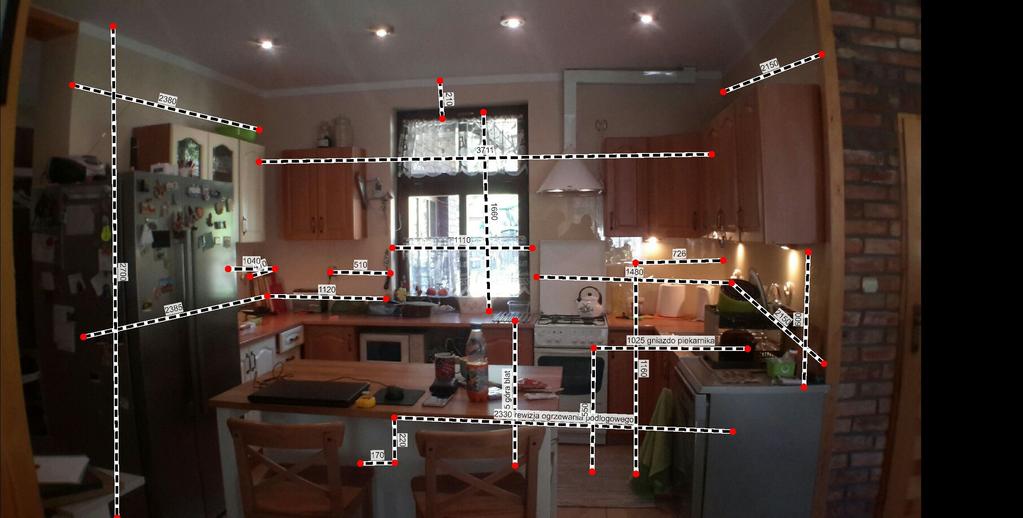

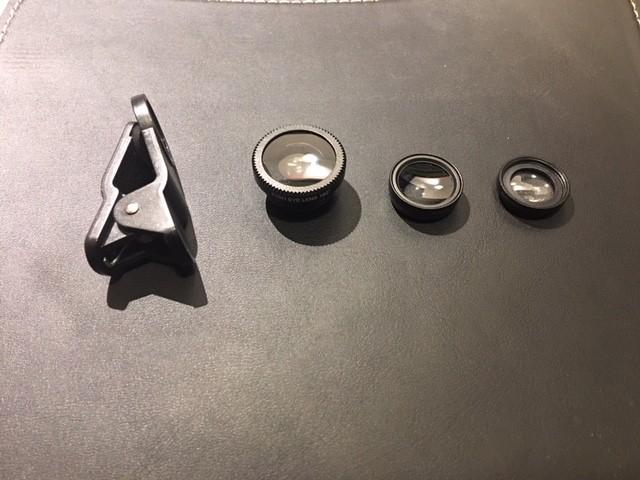

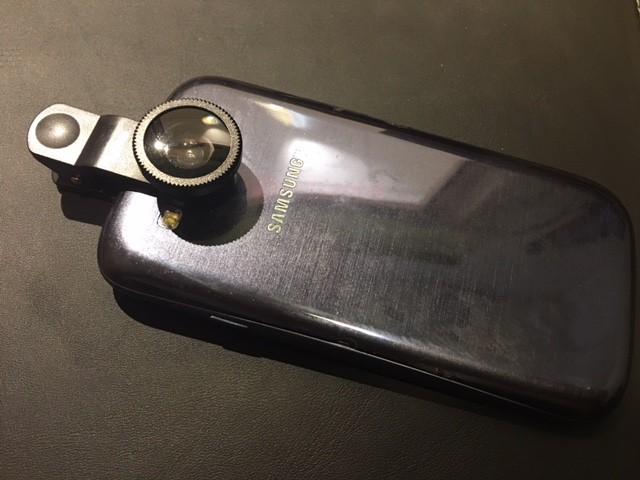

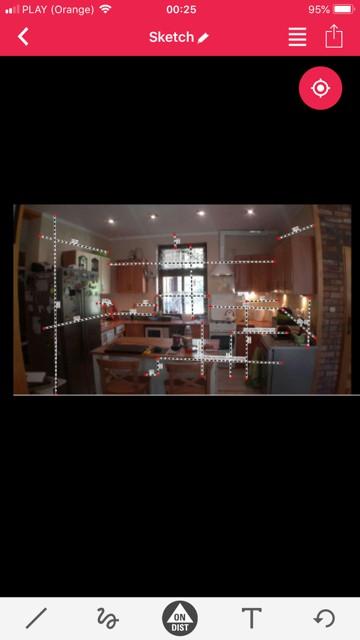

8 W małych pomieszczeniach może być Ci trudno uchwycić całe pomieszczenie na jednym zdjęciu więc będziesz musiał wykonać kolejno każdą ze ścian ale jeśli robisz pomiary częściej to warto zaopatrzyć się w zestaw mini obiektywów na klips do smartfona. Na kolejnej stronie przykładowe zdjęcia pomieszczenia dla którego ma być wykonany projekt mebli kuchennych, wykonane aplikacją DISTO sketch z założonym obiektywem szerokokątnym i naniesionymi wymiarami.

9 Na tym koniec poradnika dotyczącego instrukcji KROK PO KROKU. Mam nadzieję, że okazał się pomocny. Zatem do dzieła. Teraz śmiało możesz zabrać się do pomiarów wnętrza.
