STELAŻE PODTYNKOWE DO UMYWALEK I KOMÓR GOSPODARCZYCH

Transkrypt

1 STELAŻE PODTYNKOWE DO UMYWALEK I KOMÓR GOSPODARCZYCH Strona Stelaże podtynkowe do umywalek 189 Stelaże podtynkowe do komór gospodarczych 192 Elementy montażowe

2

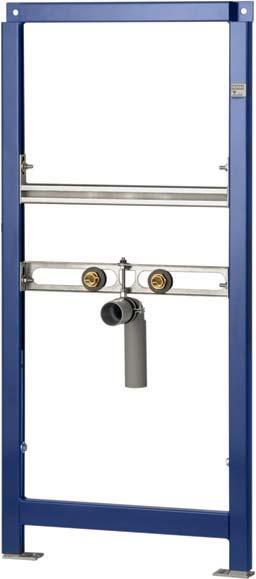

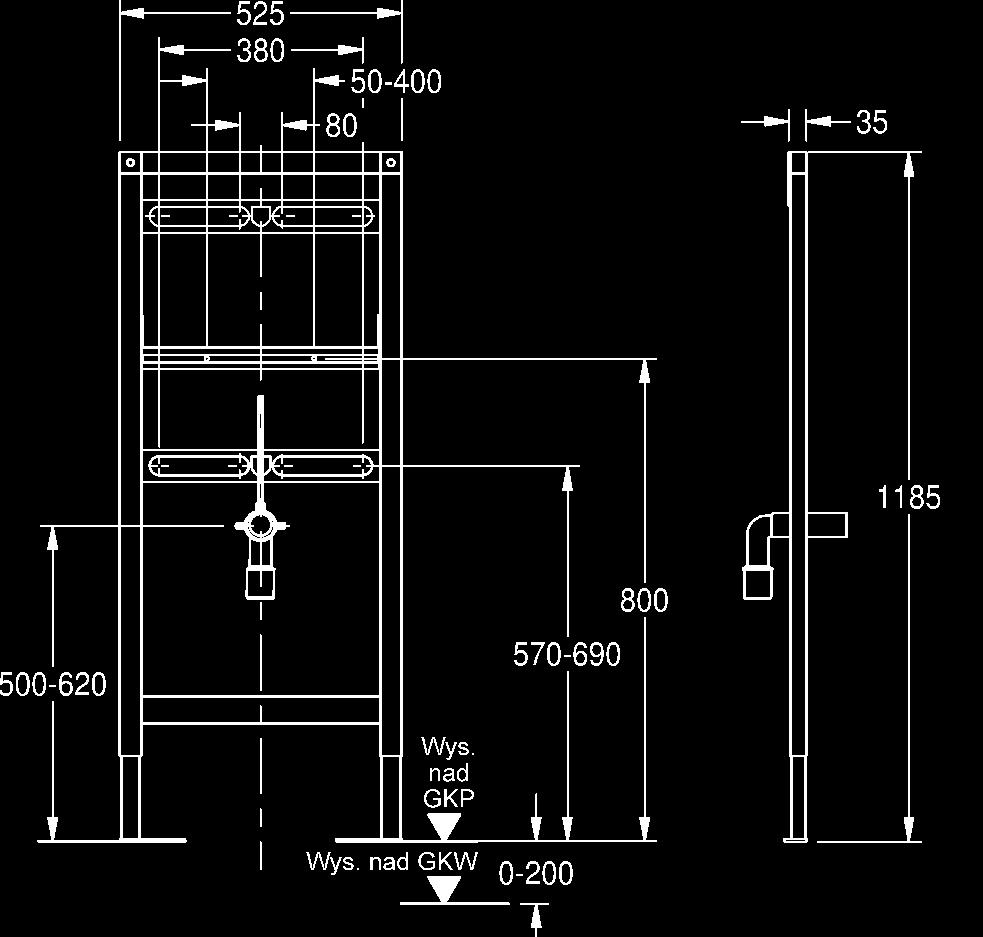

3 do umywalek Stelaż podtynkowy AQUAFIX m.in. do umywalek Franke WT ze stali szlachetnej z bateriami stojącymi Samonośna, powlekana proszkowo rama stalowa. Produkt sprawdzony przez niemiecki TÜV. Do zabudowy pojedynczej suchej. Mocowanie umywalki, przyłącza do armatury i uchwyt do odpływu z regulacją wysokości. Izolowany akustycznie przepust ścienny ½. W komplecie: uniwersalne kolano odpływowe DN 50, sworznie do mocowania umywalki, osłona ochronna na czas budowy i zestaw montażowy. Wymiary (szer. wys.): mm mm przy zastosowaniu CMPX Akcesoria Zestaw uchwytów montażowych do stelaży podtynkowych AQUAFIX (należy zakupić dodatkowo) Z-CMPX Stan:

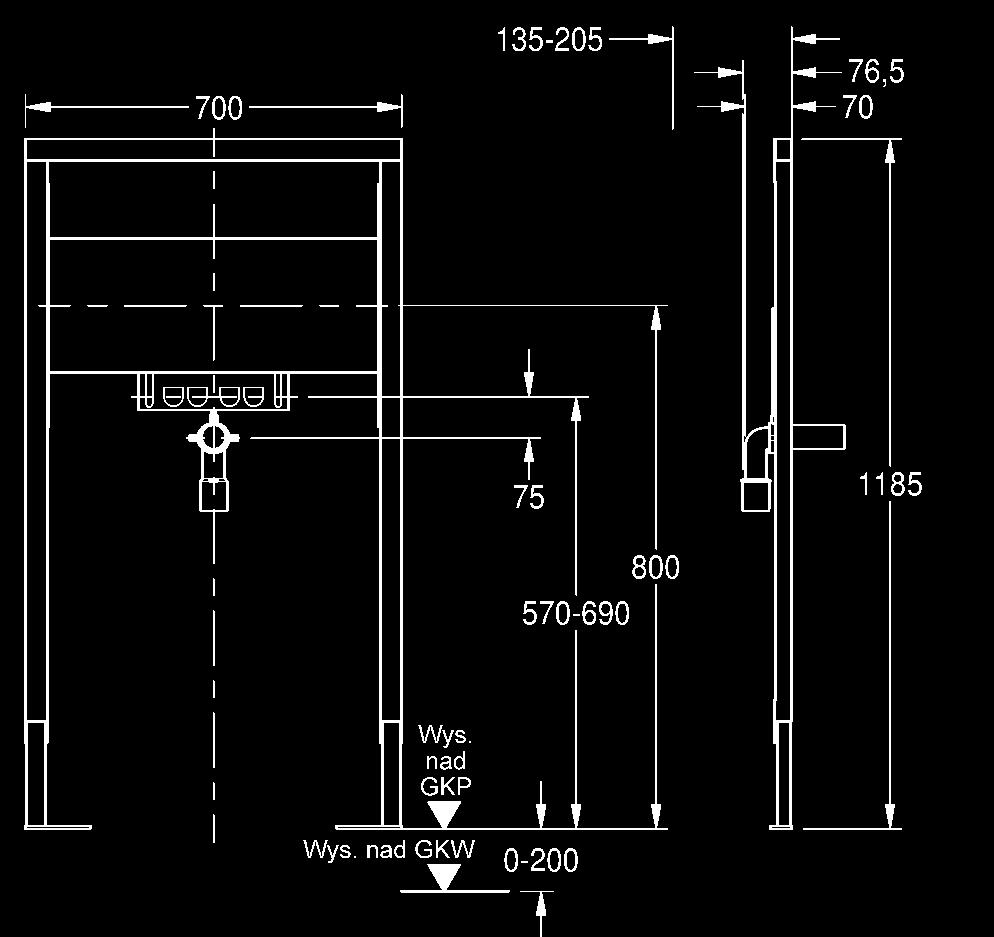

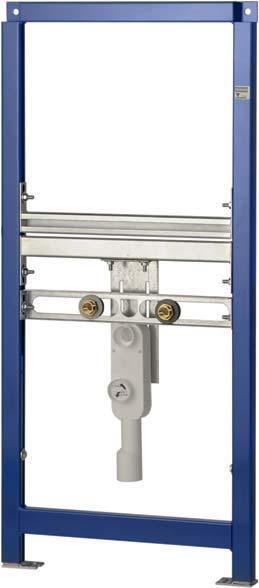

4 do umywalek Stelaż podtynkowy AQUAFIX do umywalek z bateriami stojącymi przystosowanych dla osób niepełnosprawnych Samonośna, powlekana proszkowo rama stalowa. Produkt sprawdzony przez niemiecki TÜV. Do zabudowy pojedynczej suchej. Mocowanie umywalki, przyłącza do armatury i uchwyt do odpływu z regulacją wysokości. Izolowany akustycznie przepust ścienny ½. W komplecie: uniwersalne kolano odpływowe DN 50/DN 40, sworznie do mocowania umywalki, osłona ochronna na czas budowy i zestaw montażowy. Wymiary (szer. wys.): mm mm przy zastosowaniu CMPX Akcesoria Zestaw uchwytów montażowych do stelaży podtynkowych AQUAFIX (należy zakupić dodatkowo) Z-CMPX Stan: 01.11

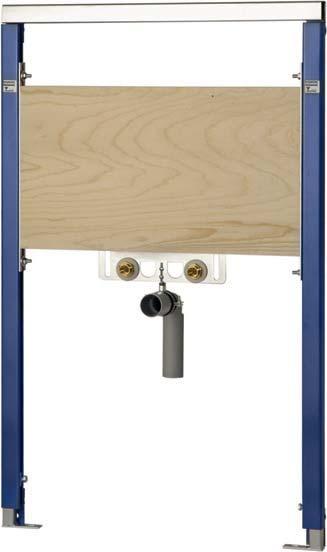

5 do umywalek Stelaż podtynkowy AQUAFIX m.in. do umywalek Franke BS ze stali szlachetnej z bateriami stojącymi lub ściennymi Samonośna, powlekana proszkowo rama stalowa. Produkt sprawdzony przez niemiecki TÜV. Do zabudowy pojedynczej suchej. Wodoodporna, drewniana płyta wielowarstwowa. Mocowanie umywalki, przyłącza do armatury i uchwyt do odpływu z regulacją wysokości. Izolowany aku stycznie przepust ścienny ½. W komplecie: uniwersalne kolano odpły wowe DN 50, osłona ochronna na czas budowy i zestaw montażowy. Wymiary (szer. wys.): mm mm przy zastosowaniu CMPX Akcesoria Zestaw uchwytów montażowych do stelaży podtynkowych AQUAFIX (należy zakupić dodatkowo) Z-CMPX Wskazówka Wersja przystosowana do potrzeb osób niepełnosprawnych na zapytanie. Stan:

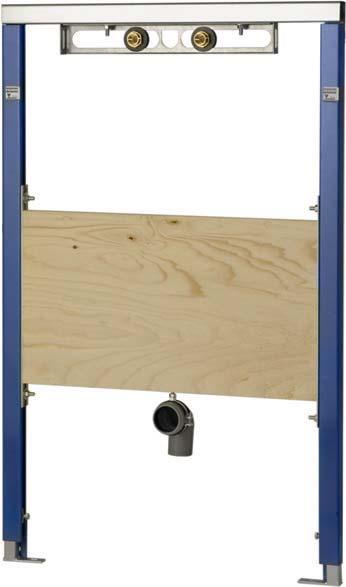

6 do komór gospodarczych Stelaż podtynkowy AQUAFIX do komór gospodarczych ze stali szlachetnej z bateriami ściennymi Samonośna, powlekana proszkowo rama stalowa. Produkt sprawdzony przez niemiecki TÜV. Do zabudowy pojedynczej suchej. Wodoodporna, drewniana płyta wielowarstwowa. Mocowanie komory, przyłącza do armatury i uchwyt do odpływu z regulacją wysokości. Izolowany akustycznie przepust ścienny ½. W komplecie: uniwersalne kolano odpływowe DN 50, osłona ochronna na czas budowy i zestaw montażowy. Wymiary (szer. wys.): mm mm przy zastosowaniu CMPX Akcesoria Zestaw uchwytów montażowych do stelaży podtynkowych AQUAFIX (należy zakupić dodatkowo) Z-CMPX Stan: 01.11

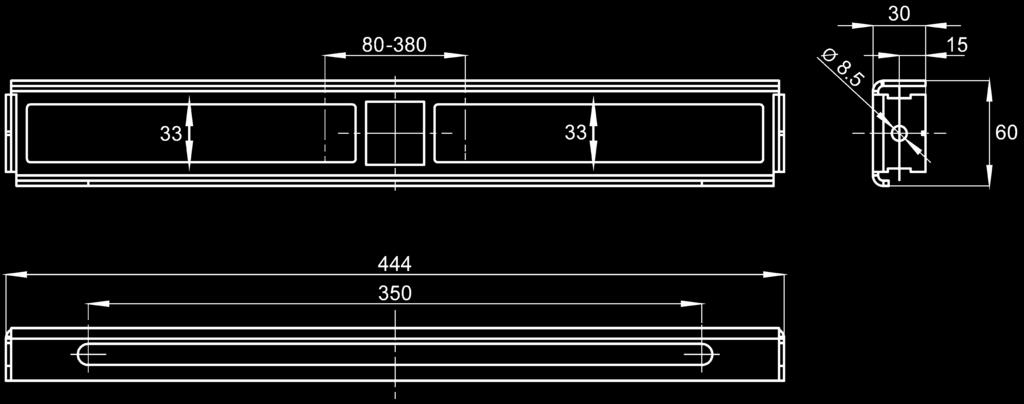

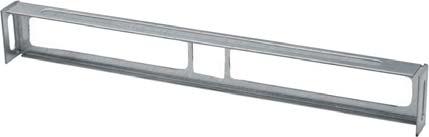

7 Elementy montażowe Uchwyt AQUAFIX do montażu baterii ściennych natynkowych przy jednoczesnym zastosowaniu stelaży podtynkowych AQUAFIX do umywalek. Stal ocynkowana. Bez przepustów ściennych. W komplecie: zestaw montażowy. Wymiary (szer. wys. głęb.): mm Z-CMPX152/ Zestaw uchwytów montażowych AQUAFIX Do montażu od strony pomieszczenia użytkowego. Służy mocowaniu stelaży podtynkowych AQUAFIX do ścian murowanych lub przed ścianami szkieletowymi. Bezstopniowa regulacja głębokości. Montaż pojedynczy. Stal ocynkowana. Opakowanie jednostkowe zawiera dwa uchwyty. W komplecie: zestaw montażowy. Z-CMPX / Stan:

8 STELAŻE PODTYNKOWE DO PISUARÓW I MISEK USTĘPOWYCH Strona Stelaże podtynkowe do pisuarów 317 Stelaże podtynkowe do misek WC 320 Elementy montażowe

9

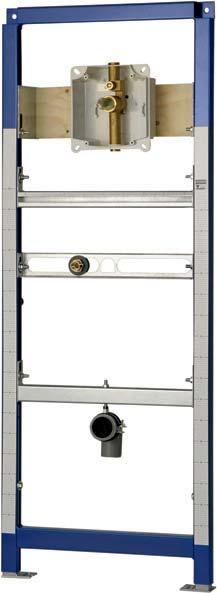

10 do pisuarów Stelaż podtynkowy AQUAFIX do pisuarów ze stali szlachetnej wyposażony w puszkę montażową armatury spłukującej serii AQUALINE/PROTRONIC do montażu ściennego. Samonośna, powle kana proszkowo rama stalowa. Produkt sprawdzony przez niemiecki TÜV. Do zabudowy pojedynczej suchej. Mocowanie pisuaru, przyłącze do armatury i uchwyt do odpływu wyposażone w regulację wysokości przygotowane do montażu pisuaru CMPX538. Izolowany akustycznie przepust ścienny ½. W komplecie: uniwersalne kolano odpływowe DN 50, sworznie do osadzenia pisuaru, osłony ochronne na czas budowy i zestaw montażowy. Wymiary (szer. wys.): mm mm przy zastosowaniu CMPX Pasująca armatura spłukująca (do wyboru) Sterowana bezdotykowo, optoelektroniczna armatura pisuarowa PROTRONIC DN 15 AQRE V AC AQRE V DC AQRE bateria 6 V Sterowana bezdotykowo, optoelektroniczna armatura pisuarowa PROTRONIC A3000 open DN 15 AQUA Z-AQUA rozdzielacz elektryczny T (niezbędne wyposażenie) Armatura przyciskowa spłuczki pisuarowej AQUALINE DN 15 AQRM Szczegółowe opisy w rozdziale Armatura spłukująca. Wskazówka Przy montażu pisuarów ceramicznych i innego typu pisuarów ze stali szlachetnej należy dokupić łącznik do pisuarów oraz w miejscu zabudowy wyregulować belki poprzeczne stelaża. Stan:

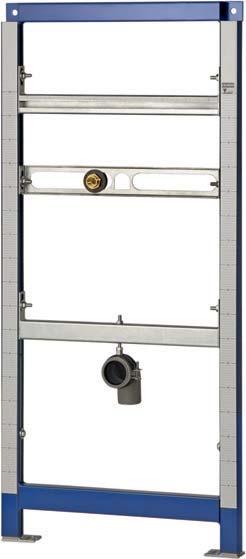

11 do pisuarów Stelaż podtynkowy AQUAFIX do pisuarów ze stali szlachetnej wyposażonych w spłuczkę pisuarową montowaną do syfonu Samonośna, powlekana proszkowo rama stalowa. Produkt sprawdzony przez niemiecki TÜV. Do zabudowy pojedynczej suchej. Mocowanie pisuaru, przyłącze do armatury i uchwyt do odpływu wyposażone w regu lację wysokości przygotowane do montażu pisuaru CMPX538. Izolowany akustycznie przepust ścienny ½. W komplecie: uniwersalne kolano odpływowe DN 50, sworznie do osadzenia pisuaru, osłony ochronne na czas budowy i zestaw montażowy. Wymiary (szer. wys.): mm mm przy zastosowaniu CMPX Stan: 07.13

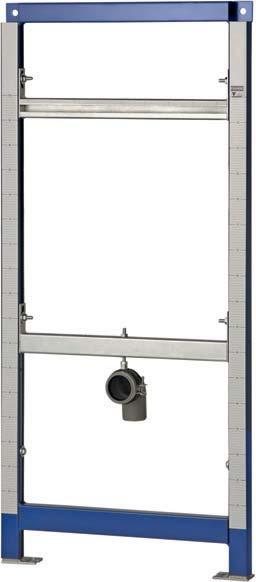

12 do pisuarów Stelaż podtynkowy AQUAFIX do pisuarów bezwodnych Samonośna, powlekana proszkowo rama stalowa. Produkt sprawdzony przez niemiecki TÜV. Do zabudowy pojedynczej suchej. Mocowanie pisuaru i uchwyt do odpływu wyposażone w regulację wysokości przygotowane do montażu pisuaru CMPX538WF. W komplecie: uniwersalne kolano odpływowe DN 50, sworznie do osadzenia pisuaru, osłony ochronne na czas budowy i zestaw montażowy. Wymiary (szer. wys.): mm mm przy zastosowaniu CMPX Stan:

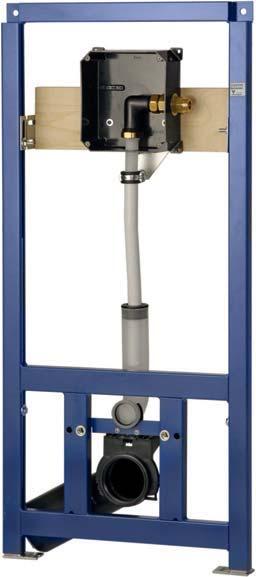

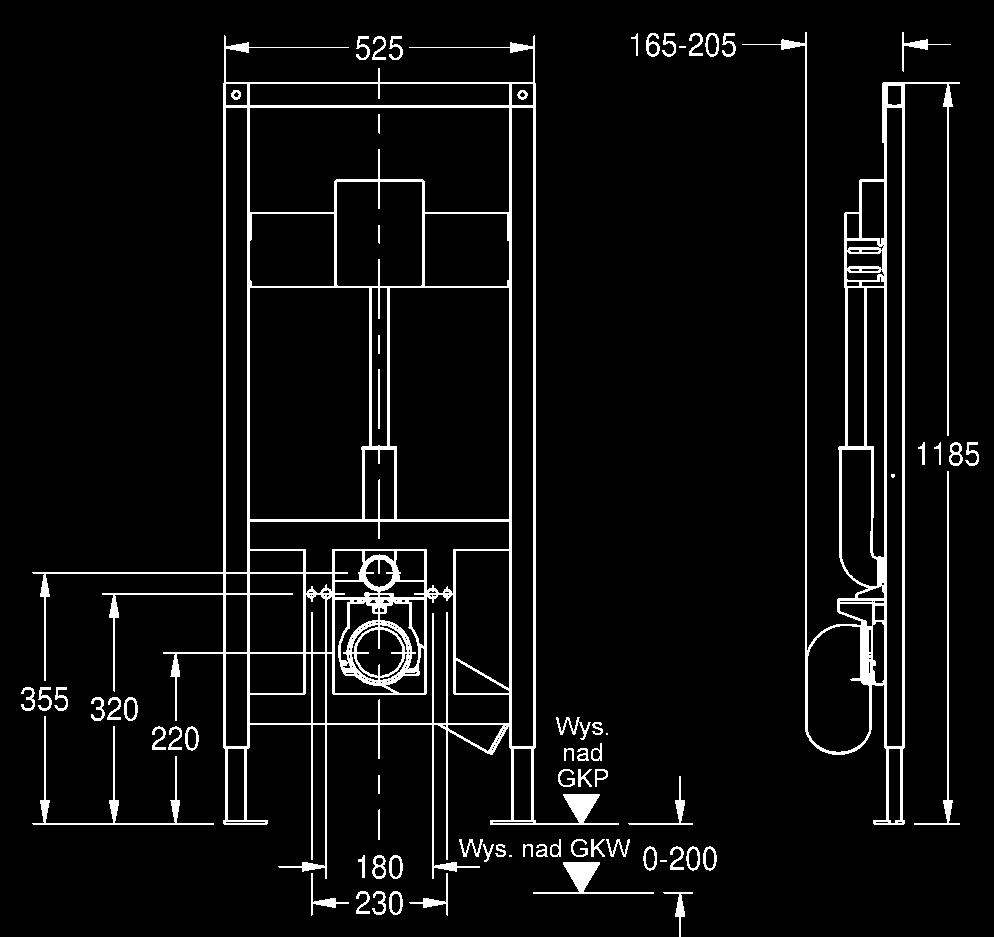

13 do misek WC Stelaż podtynkowy AQUAFIX do ciśnieniowej armatury spłukującej do misek WC wyposażony w ukrytą w ścianie puszkę do zamontowania armatury spłukującej AQUALINE/PROTRONIC/AQUATIMER. Samonośna, powle kana proszkowo rama stalowa. Produkt sprawdzony przez niemiecki TÜV. Do zabudowy pojedynczej suchej. Zacisk mocujący regulowany 4 stop niowo, pasujący do kolana odpływowego miski WC DN 90/DN 100. W komplecie: zestaw przyłączeniowy i odpływowy, sworznie do osadzenia miski WC, osłony ochronne na czas budowy i zestaw montażowy. Wymiary (szer. wys.): mm mm przy zastosowaniu CMPX Pasująca armatura spłukująca (do wyboru) Przyciskowa armatura spłukująca AQUALINE DN 20 do misek WC AQRM mechanizm podstawowy Elektroniczna, sterowana czasowo armatura spłukująca z przyciskiem piezoelektrycznym AQUATIMER A3000 open DN 20 do misek WC AQUA mechanizm podstawowy Z-AQUA rozdzielacz elektryczny T (niezbędne wyposażenie) Sterowana optoelektronicznie armatura spłukująca PROTRONIC A3000 open DN 20 do misek WC AQUA mechanizm podstawowy Z-AQUA rozdzielacz elektryczny T (niezbędne wyposażenie) Szczegółowe opisy w rozdziale Armatura spłukująca. 320 Stan 07.13

14 do misek WC Ciśnieniowy stelaż podtynkowy AQUAFIX do wiszących misek WC dla osób niepełnosprawnych wyposażony w ukrytą w ścianie puszkę do zamontowania armatury spłukującej AQUALINE/PROTRONIC/AQUATIMER. Samonośna, powle kana proszkowo rama stalowa. Produkt sprawdzony przez niemiecki TÜV. Do zabudowy pojedynczej suchej. Zacisk mocujący regulowany 4 stop niowo, pasujący do kolana odpływowego miski WC DN 90/DN 100. W komplecie: zestaw przyłączeniowy i odpływowy, sworznie do osadzenia miski WC, osłony ochronne na czas budowy i zestaw montażowy. Wymiary (szer. wys.): mm mm przy zastosowaniu CMPX Pasująca armatura spłukująca (do wyboru) Przyciskowy automat spłukujący AQUALINE DN 20 do misek WC AQRM mechanizm podstawowy Elektroniczna, sterowana czasowo armatura spłukująca z przyciskiem piezoelektrycznym AQUATIMER A3000 open DN 20 do misek WC AQUA mechanizm podstawowy Z-AQUA rozdzielacz elektryczny T (niezbędne wyposażenie) Sterowana optoelektronicznie armatura spłukująca PROTRONIC A3000 open DN 20 do misek WC AQUA mechanizm podstawowy Z-AQUA rozdzielacz elektryczny T (niezbędne wyposażenie) Szczegółowe opisy w rozdziale Armatura spłukująca. Akcesoria Stelaż podtynkowy do mocowania poręczy i uchwytów dla osób niepełnosprawnych CMPX Poręcz uchylna z uruchamianą elektronicznie funkcją spłukiwania CNTX72F-R przycisk spłukiwania prawy CNTX72F-L przycisk spłukiwania lewy (szczegółowe opisy w rozdziale Poręcze i akcesoria łazienkowe ) Stan:

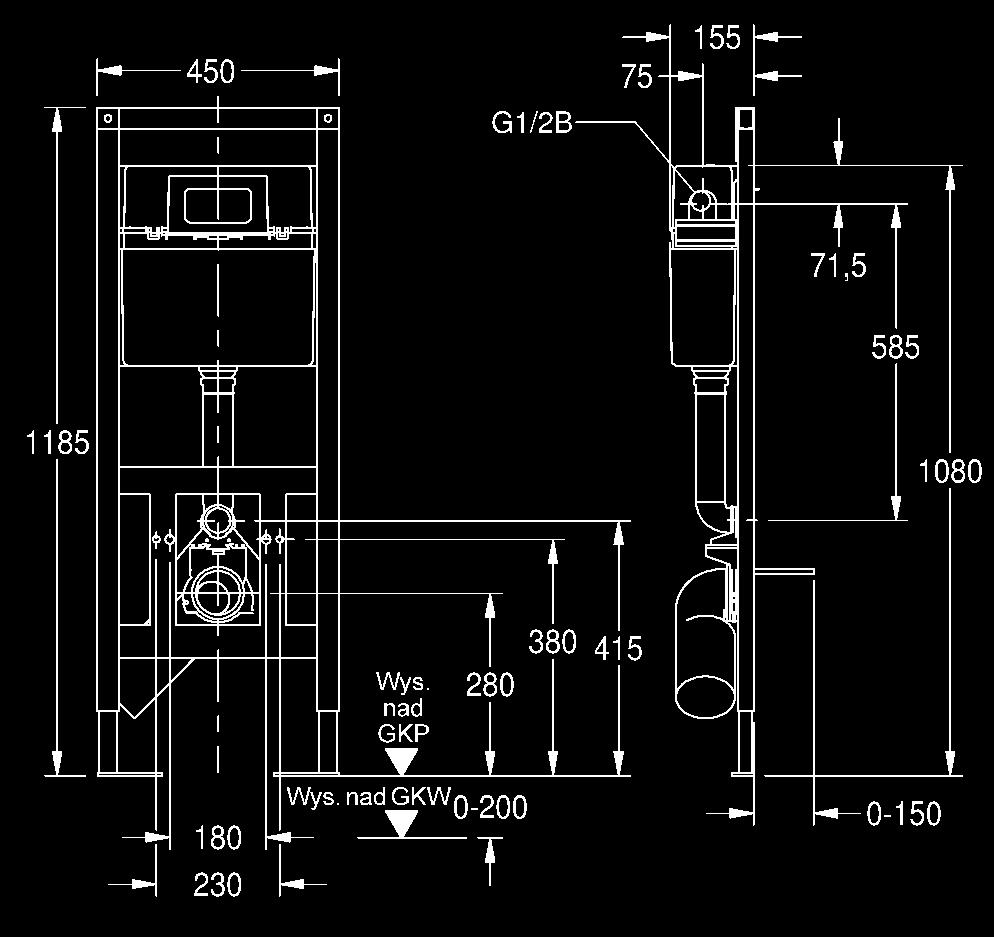

15 do misek WC Stelaż podtynkowy AQUAFIX do misek WC wyposażony w zbiornik na wodę zabudowany w ścianie Samonośna, powlekana proszkowo rama stalowa. Produkt sprawdzony przez niemiecki TÜV. Do zabudowy pojedynczej suchej. Wyposażony w izolację przeciwroszeniową zbiornik spłuczki podtynkowej z funkcją wyboru jednej z dwóch opcji pojemności (9/4,5 l lub 6/3 l) lub z funkcją spłukiwania start/stop. Przeniesienie siły wyzwalającej funkcję spłukiwania przez wysoce elastyczne spirale przyciskowe. Zawór napełniający I grupa armatur. Regulowany 4 stopniowo zacisk mocujący, pasujący do kolana odpływowego DN 90/DN 100. W komplecie: elastyczny wąż przyłączeniowy, kolano odpływowe, sworznie do osadzenia miski WC, osłony ochronne na czas budowy i zestaw montażowy. Wymiary (szer. wys.): mm mm przy zastosowaniu CMPX Pasująca armatura spłukująca (do wyboru) Sterownik spłuczki WC AQUATIMER A3000 open z przyciskiem piezoelektrycznym AQUA Sterownik spłuczki WC PROTRONIC A3000 open z czujnikami optoelektronicznymi AQUA Dwudzielny przycisk spłukujący WC ze stali szlachetnej z funkcją wyboru jednej z dwóch opcji pojemności lub funkcją spłukiwania start/stop AQUA AQUA uszlachetniona powierzchnia Pojedynczy przycisk spłukujący WC ze stali szlachetnej AQUA AQUA uszlachetniona powierzchnia Szczegółowe opisy w rozdziale Armatura spłukująca. 322 Stan: 07.13

16 do misek WC Stelaż podtynkowy AQUAFIX do wiszących misek WC dla osób niepełnosprawnych, wyposażony w zbiornik na wodę zabudowany w ścianie Samonośna, powlekana proszkowo rama stalowa. Produkt sprawdzony przez niemiecki TÜV. Do zabudowy pojedynczej suchej. Wyposażony w izolację przeciwroszeniową zbiornik spłuczki podtynkowej z funkcją wyboru jednej z dwóch opcji pojemności (9/4,5 l lub 6/3 l) lub z funkcją spłukiwania start/stop. Przeniesienie siły wyzwalającej funkcję spłukiwania przez wysoce elastyczne spirale przyciskowe. Zawór napełniający I grupa armatur. Regulowany 4 stopniowo zacisk mocujący, pasujący do kolana odpływowego DN 90/DN 100. W komplecie: elastyczny wąż przyłączeniowy, kolano odpływowe, sworznie do osadzenia miski WC, osłony ochronne na czas budowy i zestaw montażowy. Wymiary (szer. wys.): mm mm przy zastosowaniu CMPX Pasująca armatura spłukująca (do wyboru) Sterownik spłuczki WC AQUATIMER A3000 open z przyciskiem piezoelektrycznym AQUA Sterownik spłuczki WC PROTRONIC A3000 open z czujnikami optoelektronicznymi AQUA Dwudzielny przycisk spłukujący WC ze stali szlachetnej z funkcją wyboru jednej z dwóch opcji pojemności lub funkcją spłukiwania start/stop AQUA AQUA uszlachetniona powierzchnia Pojedynczy przycisk spłukujący WC ze stali szlachetnej AQUA AQUA uszlachetniona powierzchnia Szczegółowe opisy w rozdziale Armatura spłukująca. Akcesoria Stelaż podtynkowy do mocowania poręczy i uchwytów dla osób niepełnosprawnych CMPX Poręcz uchylna z uruchamianą elektronicznie funkcją spłukiwania CNTX72F R przycisk spłukiwania prawy CNTX72F L przycisk spłukiwania lewy (szczegółowe opisy w rozdziale Poręcze i akcesoria łazienkowe ) Stan:

17 Elementy montażowe Stelaż podtynkowy AQUAFIX do mocowania poręczy i uchwytów dla osób niepełnosprawnych w układzie lewo lub prawostronnym. Samonośna, powlekana proszkowo rama stalowa. Produkt sprawdzony przez niemiecki TÜV. Do zabudowy pojedynczej suchej. Dwa punkty mocowania. Zmontowany fabrycznie komplet z wodoodporną, drewnianą płytą wielowarstwową, uniwersalnie regulowaną wysokością i zestawem montażowym. Wymiary (szer. wys.): mm mm przy zastosowaniu CMPX Zestaw uchwytów montażowych AQUAFIX do montażu od strony pomieszczenia użytkowego. Służy mocowaniu stelaży podtynkowych AQUAFIX do ścian murowanych lub przed ścianami szkieletowymi. Bezstopniowa regulacja głębokości. Montaż pojedynczy. Uchwyty wykonane ze stali ocynkowanej. W komplecie: dwa uchwyty i zestaw montażowy / Z-CMPX Wskazówka Produkt zalecany i pasujący do wszystkich stelaży podtynkowych Franke Stan: 07.13
