Karta materiałowa System izolacyjny Testo C 50C Właściwości produktu: System dwutaśmowy Tradycyjny system antykorozyjny z wysokim potencjałem bezpieczeństwa Folia nośna z dużą wytrzymałością

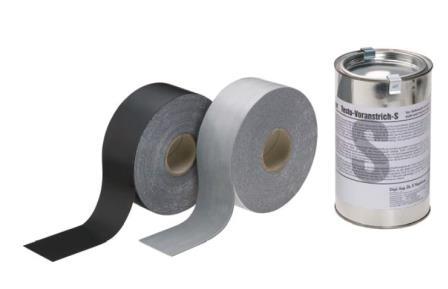

1 Karta materiałowa System izolacyjny Testo C 50C Właściwości produktu: System dwutaśmowy Tradycyjny system antykorozyjny z wysokim potencjałem bezpieczeństwa Folia nośna z dużą wytrzymałością mechaniczną Izolacja wysokiej jakości System dwutaśmowy optymalizuje zanikanie pustych przestrzeni. Charakterystyka: System izolacyjny Testo C 50C jest systemem dwutaśmowym, spełniającym normy: EN (3/1999), DIN (12/2000) oraz ÖNORM B 5250 (12/2008). Warstwę wewnętrzną stanowi taśma Testo 1,2H, wyprodukowana na bazie butylokauczuku ze zintegrowaną folią polietylową, zapobiegającą nadmiernemu rozciąganiu. Warstwa zewnętrzna systemu to wielowarstwowa taśma Evolen PE 0,5. Przewagą systemu dwutaśmowego względem systemu jednotaśmowego jest możliwość naniesienia bezpośrednio na powierzchnię rury znacznie większej ilości butylokauczuku, dzięki czemu znacznie łatwiej jest wyrównać wszelkie nierówności, jak na przykład przejście pomiędzy izolacją fabryczną czy wystający ścieg spawania, niż system jednotaśmowy z cienką warstwą kauczukową. Niebezpieczeństwo wystąpienia pustych przestrzeni jest znacznie zredukowane. Opis System Testo C50C jest system antykorozyjnym do obróbki na zimno. Przeznaczony jest do ochrony antykorozyjnej zabudowanych pod i nad ziemią rurociągów z niskostopowych metali, a także do izolowania obszarów spawów i wyrównania uszkodzeń mechanicznych izolacji fabrycznej z PE, PP, EP, PUR i bitumu. System Testo C50C dzięki swojej wysokiej wytrzymałości mechanicznej oraz niewielkiej przepuszczalności pary i tlenu tworzy niezawodną ochronę antykorozyjną. Izolacja System izolacyjny Testo C50C jest odpowiedni do zastosowania w temperaturze ciągłej pracy do. Nadaje się do nakładania na izolacje fabryczne poliuretanowe, polipropylenowe, epoksydowe, poliuretanowe i bitumiczne. Strona 1 z 5

2 System izolacyjny Podkład gruntujący Testo S 2 warstwy taśmy Testo 1,2H (jedno nawinięcie z 50 zakładką) 2 warstwy taśmy Evolen PE 0,5 (jedno nawinięcie z 50 zakładką) Oznaczenie normatywne izolacji: Powłoka EN C 50 Powłoka DIN C 50 Powłoka Önorm B 5250 C 50 Powłoka, typ 1D (do ) Certyfikat DVGW nr: NV5180AU0480 Produkty uzupełniające Evo Kitt Nieutwardzana, łatwa w obróbce ręcznej, trwała plastycznie masa butylokauczukowa, przeznaczona do wyrównywania nierównych powierzchni oraz uniknięcia pustych przestrzeni. Mata ochronna Evo Włóknina ochronna o różnych grubościach, wyprodukowana z nierozkładalnego polipropylenu, służąca jako dodatkowa ochrona mechaniczna izolacji fabrycznych i systemów izolacyjnych, nie będąca barierą w ochronie katodowej (przepuszcza prąd ochrony). Laska naprawcza Evo Do naprawy na ciepło małych uszkodzeń polietylenowej izolacji fabrycznej. Łata naprawcza C50 Do naprawy na ciepło łata naprawcza, wyprodukowana z połączonego polietylenu, z warstwą kleju po jednej stronie pokrywa miejsca uszkodzone mechanicznie (uszkodzenia do wielkości cm2 lub rysy) na izolacjach polietylenowych lub polipropylenowych. Nawijarka Evo Mat Ręczna nawijarka do taśm ułatwia spiralne nawinięcie taśm na rury i łuki (równe naciągnięcie, ustawienie szerokości zakładek). Strona 2 z 5

3 Właściwości TAŚMY Właściwość Jedn. Testo 1,2H Taśma wewnętrzna Typowe wartości PE0,5 Taśma zewnętrzna Typowe wartości Metoda badania Folia nośna kolor, grubość, czarny 0,1 0,3 Warstwa butylokauczuku Wewnętrzna: kolor, grubość, szary 0,5 0,2 Zewnętrzna: kolor, grubość czarny 0,5 Łączna grubość 1,1 0,5 Wydłużenie przy zrywaniu ASTM D ,0 11 Wytrzymałość na rozciąganie 4,0 11 ASTM D 1000 MPa MPa ASTM D 1000 Twardość (foli PE) Shore D 54 Absorpcja wody < 0,05 <0,05 Próba odrywania 100/min 100/min 300/min Odporność na promieniowanie UV Odporność na starzenie Zmiana wydłużenia przy zrywaniu po 100 dniach temp. 70 C Zmiana wytrzymałości na rozciąganie po 100 dniach przy temp. 70 C Zmiana przy próbie odrywania taśma/taśma po 100 dniach przy temp. 70 C Wytrzymałość chemiczna (24h przechowywania przy ) odporność na: 3,0 0,5 3,0 0,5 7 Nie regulowana <2 2,0 0,4 2,0 0,4 Nie regulowana <2 0,1 n NaOH 0,1 n Na 2 SO 4 0,1 n H 2 SO 4 0,1 n HCl DIN ISO868 DIN EN ISO 62 ASTM D 570 ASTM D 1000 Strona 3 z 5

4 SYSTEM Testo C 50C Właściwość Jedn. Typowe wartości Oznaczenie normatywne Odporność na uderzenie Wytrzymałość na wgniatanie Nacisk Grubość pozostałej powłoki J J/ DIN C50 EN C50, Typ 1D 10 0,6 19 5,0 10 0,6 Metoda badania Rezystencja właściwa powłoki Ω/m2 >10 12 Napięcie przebicia kv/ 50 ASTM D 149 Katodowa korozja podpowierzchniowa, 28 dni 4 11 Próba odrywania Taśma 100/min Na powierzchni 10/min 4,5 0,3 2,0 0,3 Na izolacji 10/min 2,0 0,3 Na powierzchni rury po gorącej wodzie, 28d,@ Na izolacji fabrycznej po gorącej wodzie, Taśma zewnętrzna/taśma 300 /min Na powierzchni /min Na izolacji /min Naprężenie zrywania Na Na izolacji 2,0 0,3 2,0 0, ASTM D ASTM D ,0 1,5 ASTM D ,15 0,15 0,08 0,07 Na izolacji Wytrzymałość na starzenie Zmiana próby odrywania od powierzchni rury, 100d, 70 C 0,10 <10 0,06 ASTM D 1000 Montaż Strona 4 z 5

5 Informacje na temat poprawnego montażu sytemu Testo C50C znajdują się w Instrukcji montażu systemu Testo C50C. Konfekcjonowanie Taśma Testo 1,2 H konfekcjonowana jest w rolkach o długości 12,5m, z przekładką rozdzielającą, w woreczku HDPE w kartonie (412x302x217). Średnica szpulek rolki wynosi 42. Taśma Evolen PE 0,5 konfekcjonowana jest w rolkach o długości 25m, z przekładką rozdzielającą, w woreczku HDPE w kartonie (412x302x217). Średnica szpulek rolki wynosi 42. Szerokość rolki Taśma wewnętrzna Testo 1,2 H Taśma zewnętrzna Evolen PE 0,5 Liczba Objętość Waga Liczba Objętość Waga rolek w kartonu kartonu rolek w kartonu kartonu kartonie m2 kg kartonie m2 kg , ,0 14, , ,0 16, ,0 8 20,0 16,0 Uwagi końcowe: Nasze systemy izolacyjne nie są przeznaczone do uszczelniania rurociągów lecz służą wyłącznie prewencji i ochronie antykorozyjnej. Wykonanie izolacji w sposób zgodny z zaleceniami producenta jest warunkiem uzyskania najwyższej trwałości i skuteczności. Informacje zawarte w tym dokumencie opierają się na wiedzy i doświadczeniu producenta. W razie wystąpienia w trakcie izolowania nieprzewidzianych okoliczności, izolerzy powinni zdać się na własne doświadczenie. Dane zawarte w niniejszym dokumencie nie są prawnie wiążące. Strona 5 z 5
