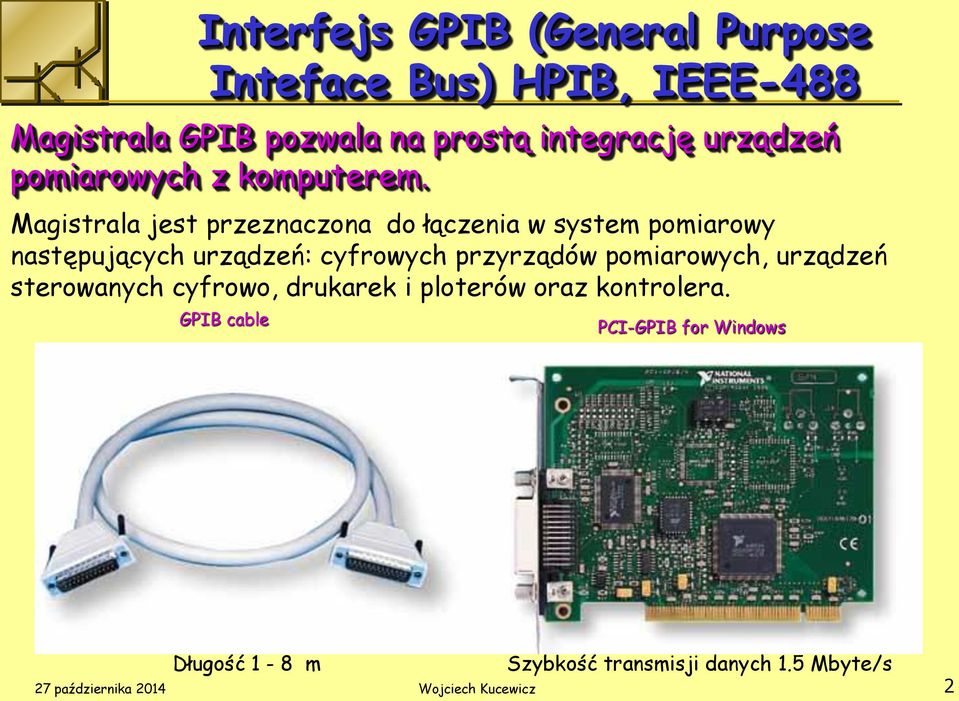

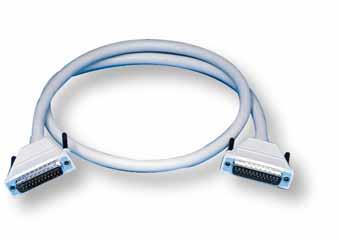

2 Interfejs GPIB (General Purpose Inteface Bus) HPIB, IEEE-488 Magistrala GPIB pozwala na prostą integrację urządzeń pomiarowych z komputerem. Magistrala jest przeznaczona do łączenia w system pomiarowy następujących urządzeń: cyfrowych przyrządów pomiarowych, urządzeń sterowanych cyfrowo, drukarek i ploterów oraz kontrolera. GPIB cable PCI-GPIB for Windows Długość 1-8 m Szybkość transmisji danych 1.5 Mbyte/s 27 października 2014 Wojciech Kucewicz 2

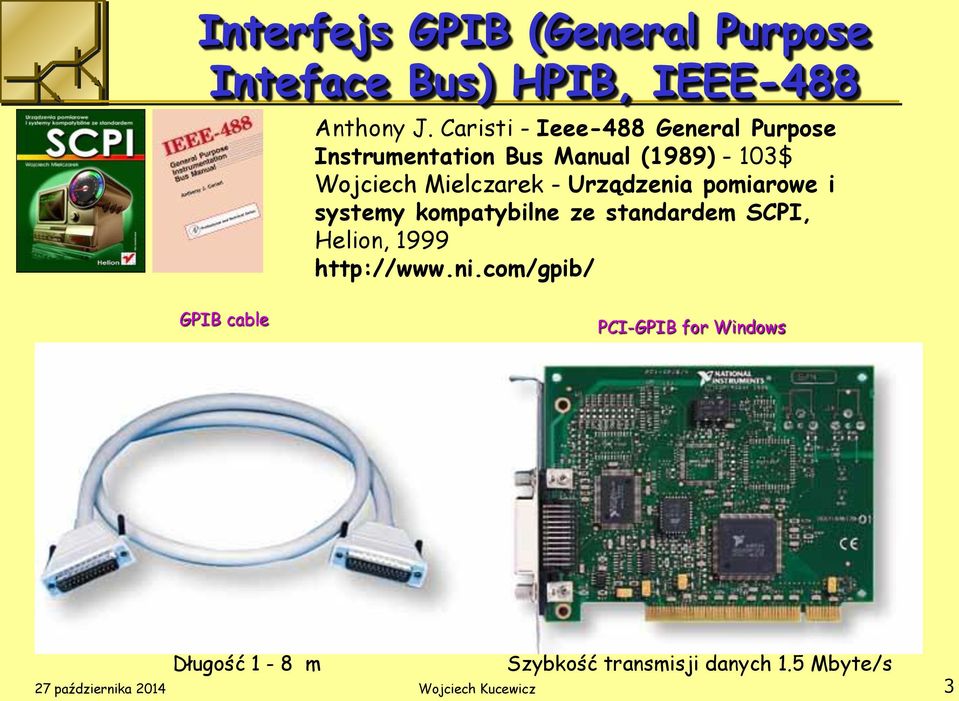

3 Interfejs GPIB (General Purpose Inteface Bus) HPIB, IEEE-488 Anthony J. Caristi - Ieee-488 General Purpose Instrumentation Bus Manual (1989) - 103$ Wojciech Mielczarek - Urządzenia pomiarowe i systemy kompatybilne ze standardem SCPI, Helion, GPIB cable PCI-GPIB for Windows Długość 1-8 m Szybkość transmisji danych 1.5 Mbyte/s 27 października 2014 Wojciech Kucewicz 3

4 Ewolucja GPIB Hewlett-Packard designs HP-IB for Instrumentation Systems HP-IB becames IEEE 488 standard IEEE becomes IEEE adopted SCPI Specification Introduced for IEEE 488 Instruments (Standard Commands for Programmable Instruments) IEEE Standard Revised 1993 National Instruments proposed High-speed extensions to IEEE called HS października 2014 Wojciech Kucewicz 4

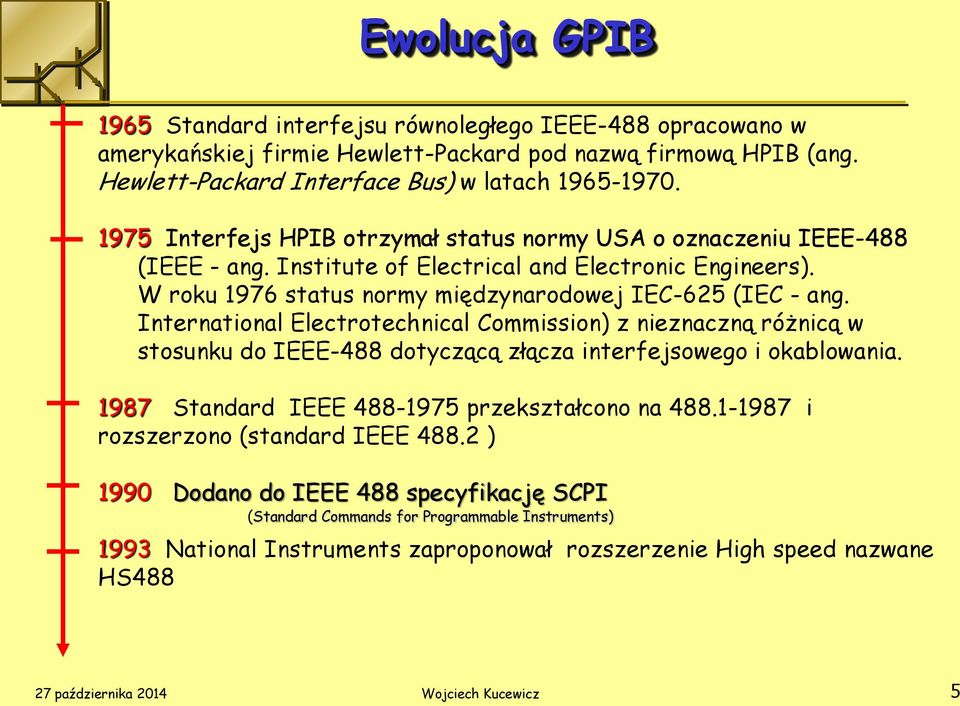

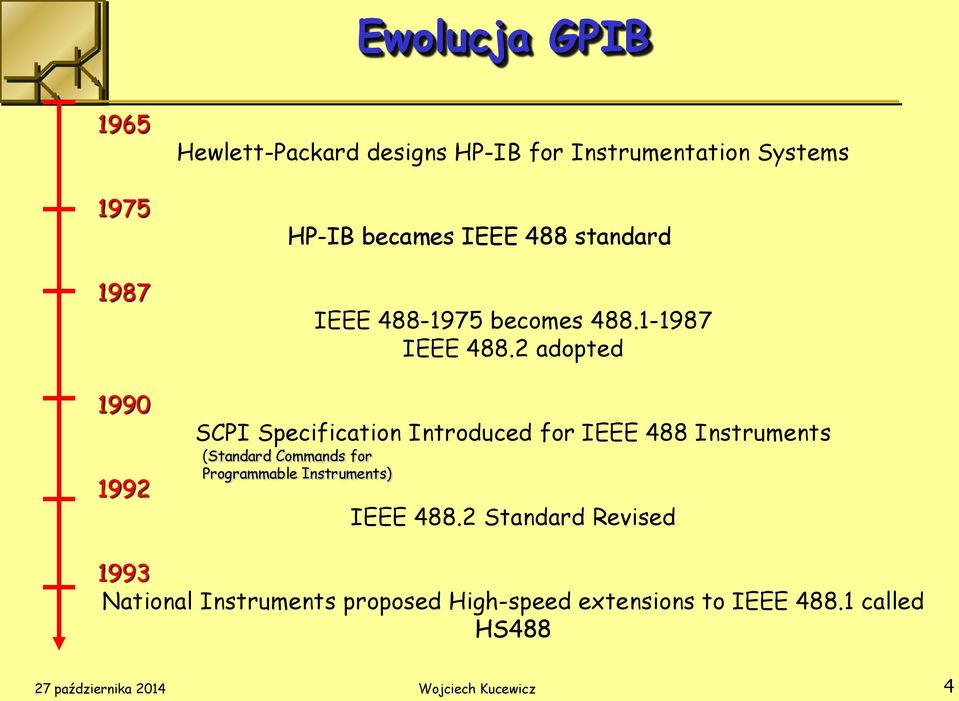

5 Ewolucja GPIB 1965 Standard interfejsu równoległego IEEE-488 opracowano w amerykańskiej firmie Hewlett-Packard pod nazwą firmową HPIB (ang. Hewlett-Packard Interface Bus) w latach Interfejs HPIB otrzymał status normy USA o oznaczeniu IEEE-488 (IEEE - ang. Institute of Electrical and Electronic Engineers). W roku 1976 status normy międzynarodowej IEC-625 (IEC - ang. International Electrotechnical Commission) z nieznaczną różnicą w stosunku do IEEE-488 dotyczącą złącza interfejsowego i okablowania Standard IEEE przekształcono na i rozszerzono (standard IEEE ) 1990 Dodano do IEEE 488 specyfikację SCPI (Standard Commands for Programmable Instruments) 1993 National Instruments zaproponował rozszerzenie High speed nazwane HS października 2014 Wojciech Kucewicz 5

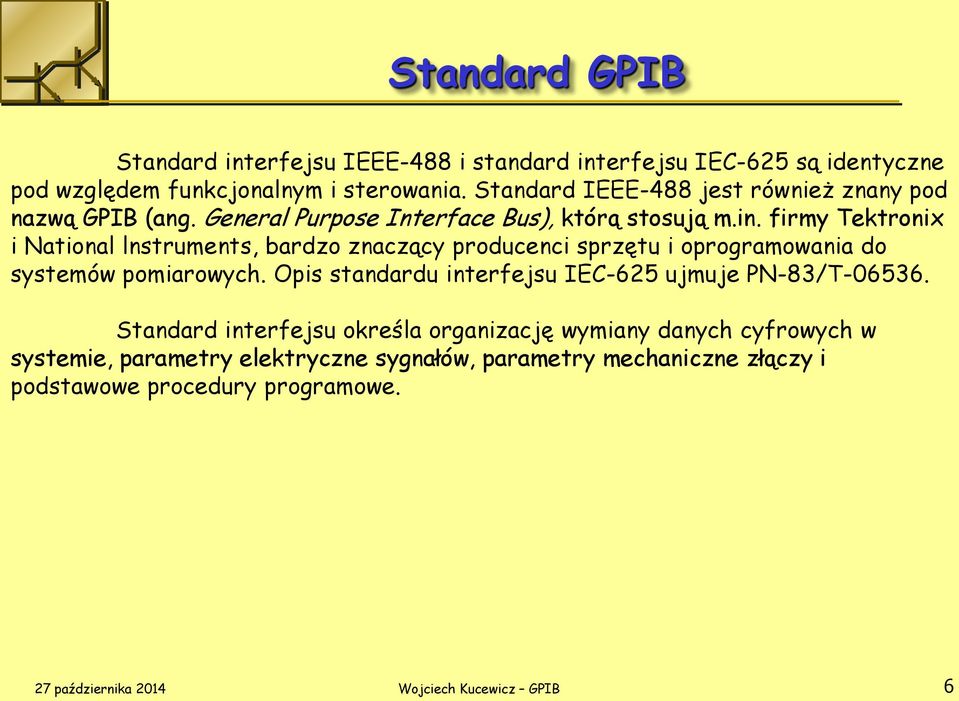

6 Standard GPIB Standard interfejsu IEEE-488 i standard interfejsu IEC-625 są identyczne pod względem funkcjonalnym i sterowania. Standard IEEE-488 jest również znany pod nazwą GPIB (ang. General Purpose Interface Bus), którą stosują m.in. firmy Tektronix i National lnstruments, bardzo znaczący producenci sprzętu i oprogramowania do systemów pomiarowych. Opis standardu interfejsu IEC-625 ujmuje PN-83/T Standard interfejsu określa organizację wymiany danych cyfrowych w systemie, parametry elektryczne sygnałów, parametry mechaniczne złączy i podstawowe procedury programowe. 27 października 2014 Wojciech Kucewicz GPIB 6

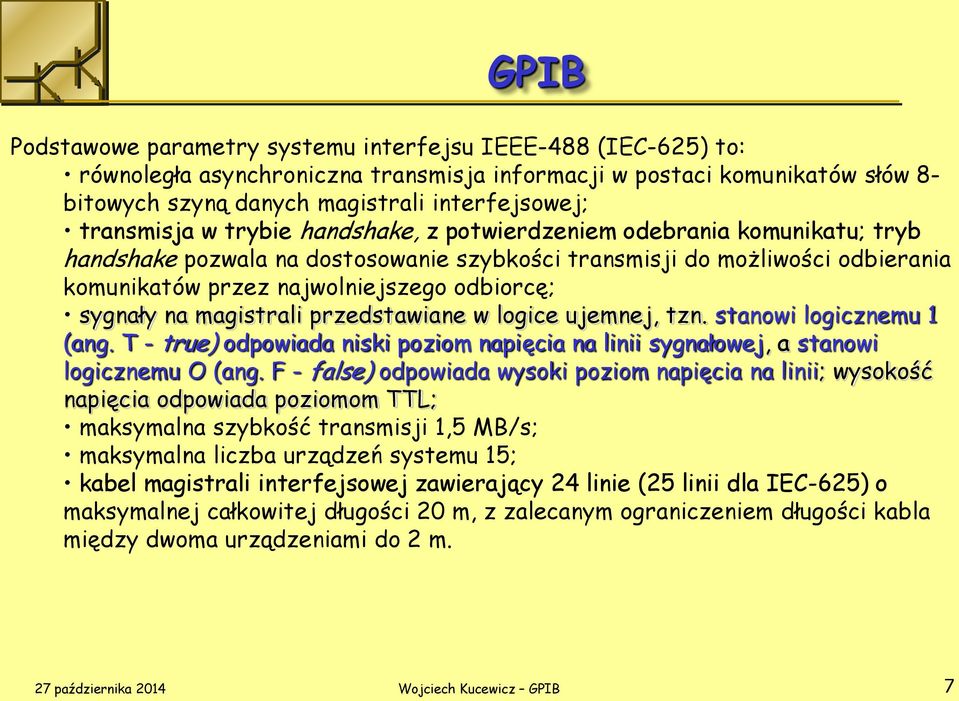

7 GPIB Podstawowe parametry systemu interfejsu IEEE-488 (IEC-625) to: równoległa asynchroniczna transmisja informacji w postaci komunikatów słów 8- bitowych szyną danych magistrali interfejsowej; transmisja w trybie handshake, z potwierdzeniem odebrania komunikatu; tryb handshake pozwala na dostosowanie szybkości transmisji do możliwości odbierania komunikatów przez najwolniejszego odbiorcę; sygnały na magistrali przedstawiane w logice ujemnej, tzn. stanowi logicznemu 1 (ang. T - true) odpowiada niski poziom napięcia na linii sygnałowej, a stanowi logicznemu O (ang. F - false) odpowiada wysoki poziom napięcia na linii; wysokość napięcia odpowiada poziomom TTL; maksymalna szybkość transmisji 1,5 MB/s; maksymalna liczba urządzeń systemu 15; kabel magistrali interfejsowej zawierający 24 linie (25 linii dla IEC-625) o maksymalnej całkowitej długości 20 m, z zalecanym ograniczeniem długości kabla między dwoma urządzeniami do 2 m. 27 października 2014 Wojciech Kucewicz GPIB 7

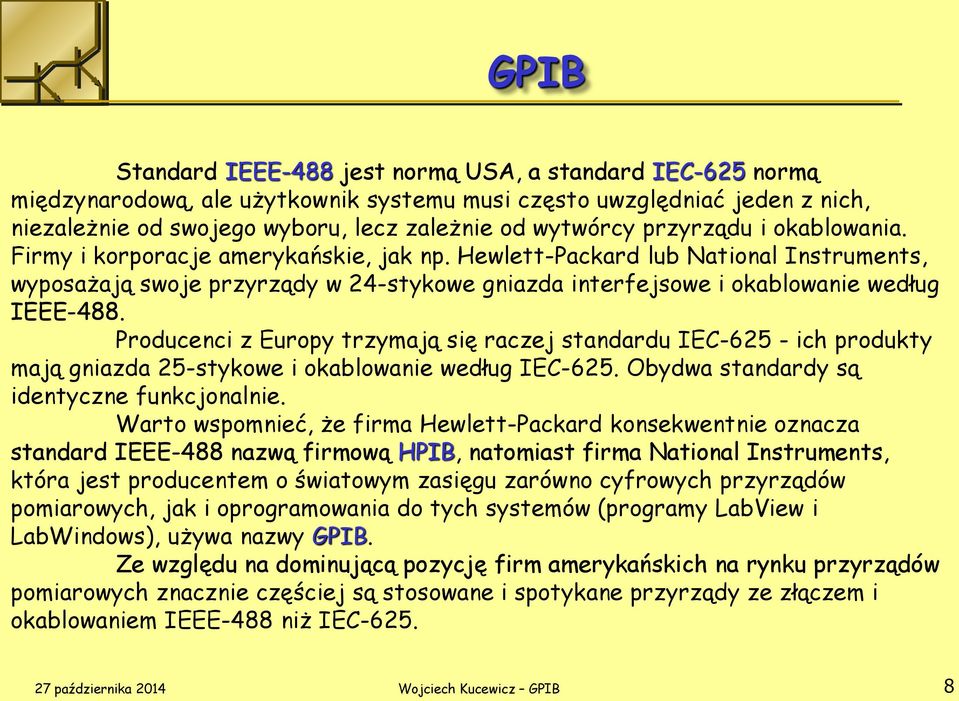

8 GPIB Standard IEEE-488 jest normą USA, a standard IEC-625 normą międzynarodową, ale użytkownik systemu musi często uwzględniać jeden z nich, niezależnie od swojego wyboru, lecz zależnie od wytwórcy przyrządu i okablowania. Firmy i korporacje amerykańskie, jak np. Hewlett-Packard lub National Instruments, wyposażają swoje przyrządy w 24-stykowe gniazda interfejsowe i okablowanie według IEEE-488. Producenci z Europy trzymają się raczej standardu IEC ich produkty mają gniazda 25-stykowe i okablowanie według IEC-625. Obydwa standardy są identyczne funkcjonalnie. Warto wspomnieć, że firma Hewlett-Packard konsekwentnie oznacza standard IEEE-488 nazwą firmową HPIB, natomiast firma National Instruments, która jest producentem o światowym zasięgu zarówno cyfrowych przyrządów pomiarowych, jak i oprogramowania do tych systemów (programy LabView i LabWindows), używa nazwy GPIB. Ze względu na dominującą pozycję firm amerykańskich na rynku przyrządów pomiarowych znacznie częściej są stosowane i spotykane przyrządy ze złączem i okablowaniem IEEE-488 niż IEC października 2014 Wojciech Kucewicz GPIB 8

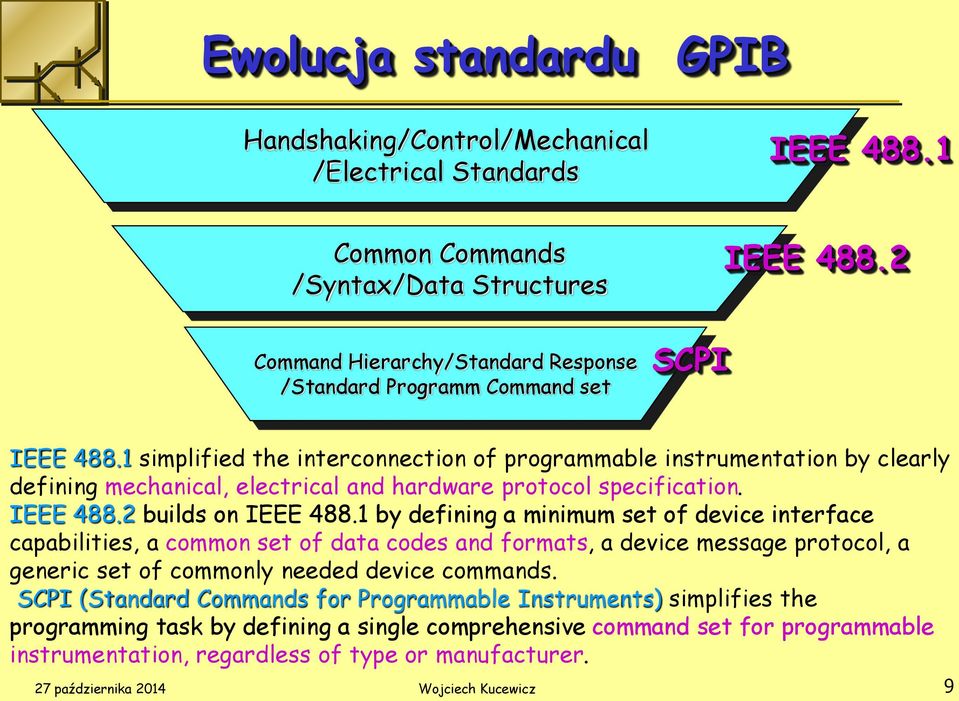

9 Ewolucja standardu GPIB Handshaking/Control/Mechanical /Electrical Standards IEEE Common Commands /Syntax/Data Structures IEEE Command Hierarchy/Standard Response /Standard Programm Command set SCPI IEEE simplified the interconnection of programmable instrumentation by clearly defining mechanical, electrical and hardware protocol specification. IEEE builds on IEEE by defining a minimum set of device interface capabilities, a common set of data codes and formats, a device message protocol, a generic set of commonly needed device commands. SCPI (Standard Commands for Programmable Instruments) simplifies the programming task by defining a single comprehensive command set for programmable instrumentation, regardless of type or manufacturer. 27 października 2014 Wojciech Kucewicz 9

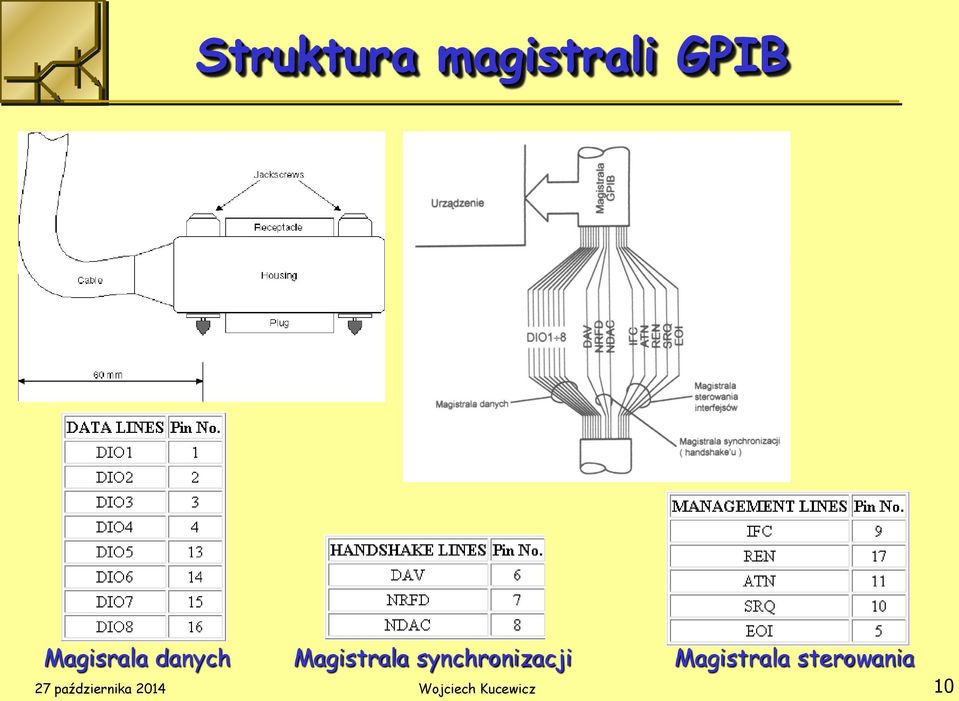

10 Struktura magistrali GPIB Magisrala danych Magistrala synchronizacji Magistrala sterowania 27 października 2014 Wojciech Kucewicz 10

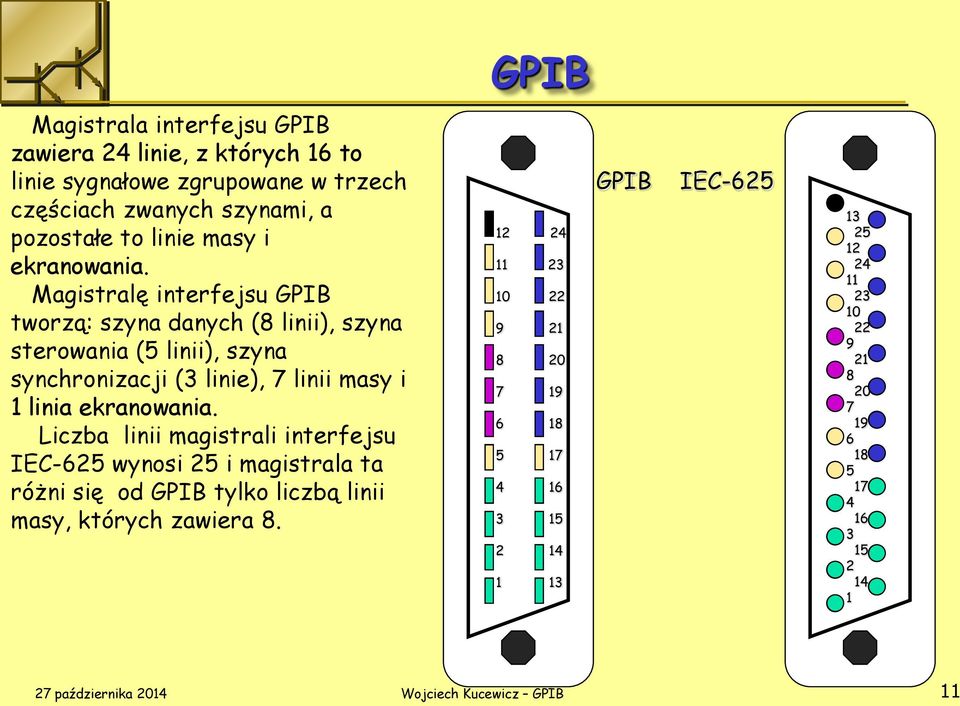

11 GPIB Magistrala interfejsu GPIB zawiera 24 linie, z których 16 to linie sygnałowe zgrupowane w trzech częściach zwanych szynami, a pozostałe to linie masy i ekranowania. Magistralę interfejsu GPIB tworzą: szyna danych (8 linii), szyna sterowania (5 linii), szyna synchronizacji (3 linie), 7 linii masy i 1 linia ekranowania. Liczba linii magistrali interfejsu IEC-625 wynosi 25 i magistrala ta różni się od GPIB tylko liczbą linii masy, których zawiera GPIB IEC października 2014 Wojciech Kucewicz GPIB 11

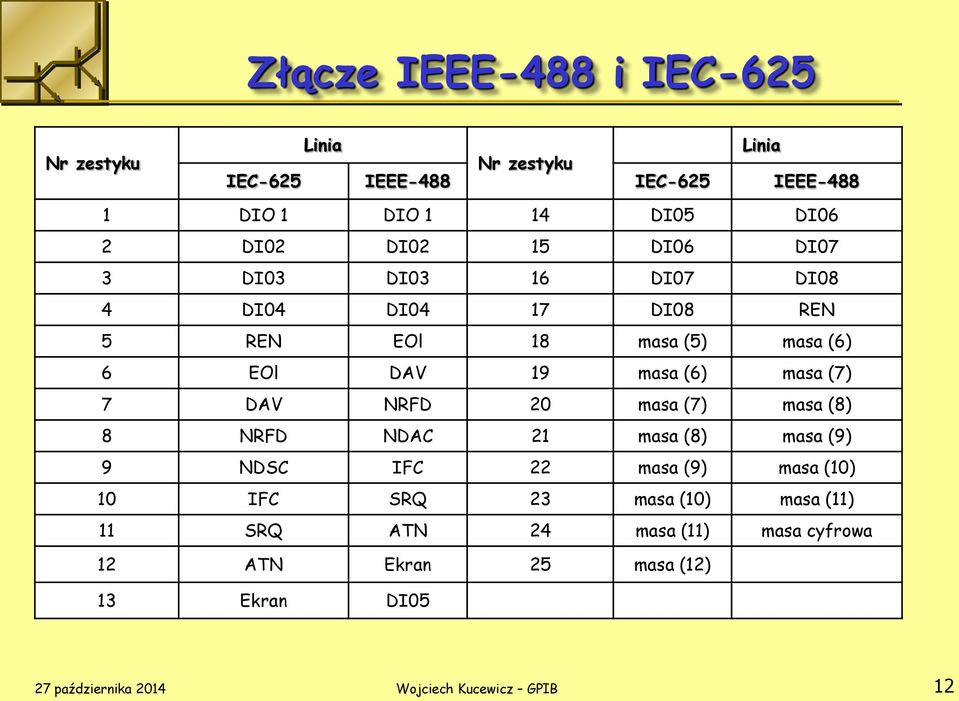

12 Złącze IEEE-488 i IEC-625 Nr zestyku Linia Linia Nr zestyku IEC-625 IEEE-488 IEC-625 IEEE DIO 1 DIO 1 14 DI05 DI06 2 DI02 DI02 15 DI06 DI07 3 DI03 DI03 16 DI07 DI08 4 DI04 DI04 17 DI08 REN 5 REN EOl 18 masa (5) masa (6) 6 EOl DAV 19 masa (6) masa (7) 7 DAV NRFD 20 masa (7) masa (8) 8 NRFD NDAC 21 masa (8) masa (9) 9 NDSC IFC 22 masa (9) masa (10) 10 IFC SRQ 23 masa (10) masa (11) 11 SRQ ATN 24 masa (11) masa cyfrowa 12 ATN Ekran 25 masa (12) 13 Ekran DI05 27 października 2014 Wojciech Kucewicz GPIB 12

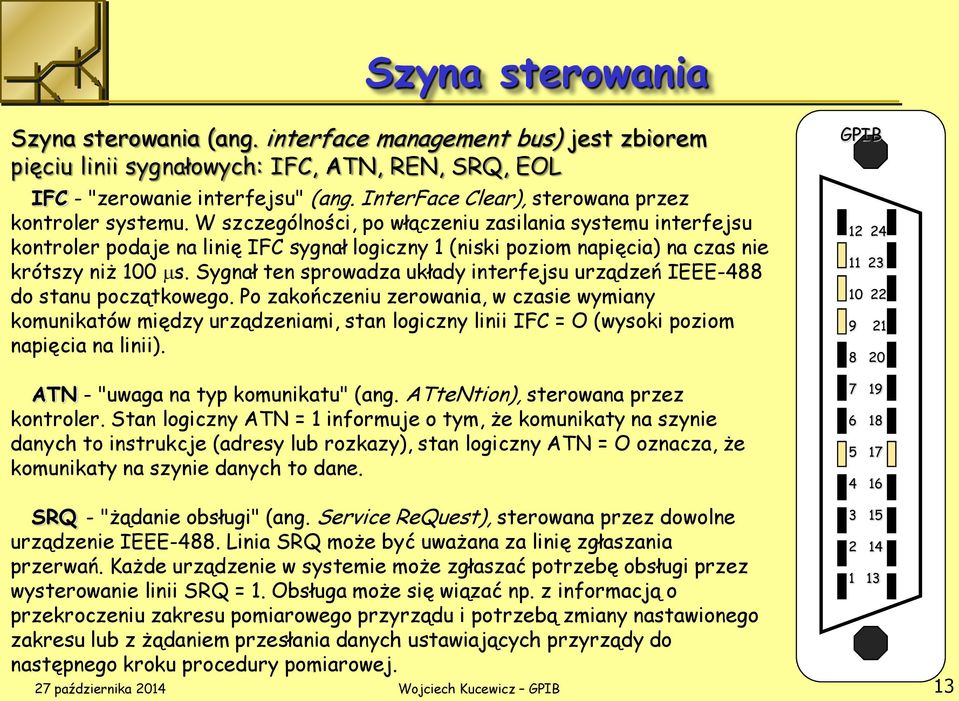

13 Szyna sterowania Szyna sterowania (ang. interface management bus) jest zbiorem pięciu linii sygnałowych: IFC, ATN, REN, SRQ, EOL IFC - "zerowanie interfejsu" (ang. InterFace Clear), sterowana przez kontroler systemu. W szczególności, po włączeniu zasilania systemu interfejsu kontroler podaje na linię IFC sygnał logiczny 1 (niski poziom napięcia) na czas nie krótszy niż 100 ms. Sygnał ten sprowadza układy interfejsu urządzeń IEEE-488 do stanu początkowego. Po zakończeniu zerowania, w czasie wymiany komunikatów między urządzeniami, stan logiczny linii IFC = O (wysoki poziom napięcia na linii). ATN - "uwaga na typ komunikatu" (ang. ATteNtion), sterowana przez kontroler. Stan logiczny ATN = 1 informuje o tym, że komunikaty na szynie danych to instrukcje (adresy lub rozkazy), stan logiczny ATN = O oznacza, że komunikaty na szynie danych to dane. GPIB SRQ - "żądanie obsługi" (ang. Service ReQuest), sterowana przez dowolne urządzenie IEEE-488. Linia SRQ może być uważana za linię zgłaszania przerwań. Każde urządzenie w systemie może zgłaszać potrzebę obsługi przez wysterowanie linii SRQ = 1. Obsługa może się wiązać np. z informacją o przekroczeniu zakresu pomiarowego przyrządu i potrzebą zmiany nastawionego zakresu lub z żądaniem przesłania danych ustawiających przyrządy do następnego kroku procedury pomiarowej. 27 października 2014 Wojciech Kucewicz GPIB

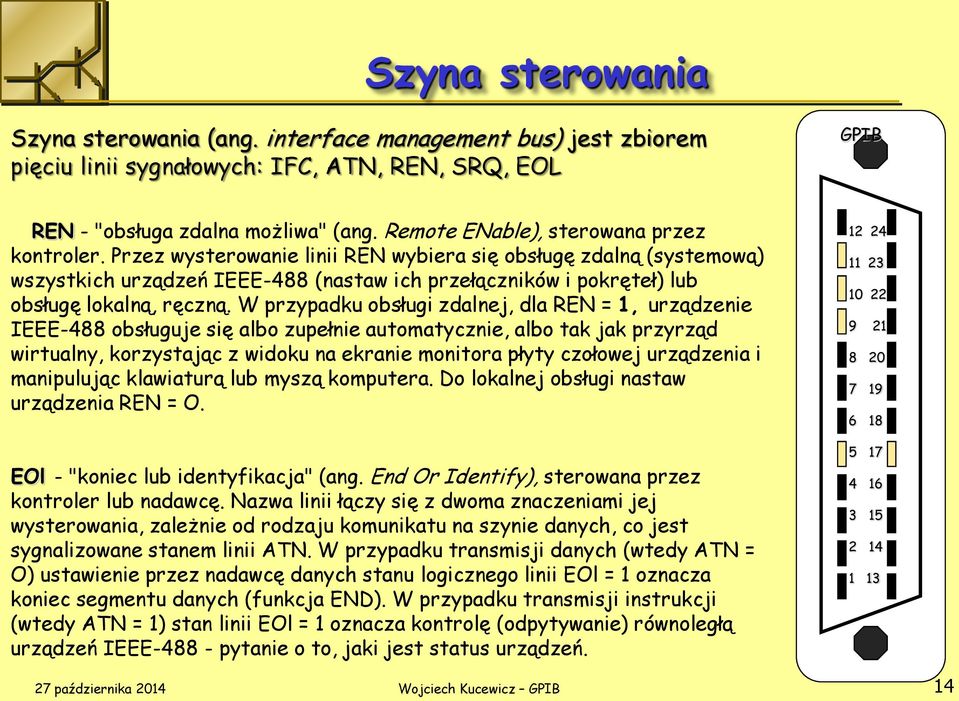

14 Szyna sterowania Szyna sterowania (ang. interface management bus) jest zbiorem pięciu linii sygnałowych: IFC, ATN, REN, SRQ, EOL GPIB REN - "obsługa zdalna możliwa" (ang. Remote ENable), sterowana przez kontroler. Przez wysterowanie linii REN wybiera się obsługę zdalną (systemową) wszystkich urządzeń IEEE-488 (nastaw ich przełączników i pokręteł) lub obsługę lokalną, ręczną. W przypadku obsługi zdalnej, dla REN = 1, urządzenie IEEE-488 obsługuje się albo zupełnie automatycznie, albo tak jak przyrząd wirtualny, korzystając z widoku na ekranie monitora płyty czołowej urządzenia i manipulując klawiaturą lub myszą komputera. Do lokalnej obsługi nastaw urządzenia REN = O. EOl - "koniec lub identyfikacja" (ang. End Or Identify), sterowana przez kontroler lub nadawcę. Nazwa linii łączy się z dwoma znaczeniami jej wysterowania, zależnie od rodzaju komunikatu na szynie danych, co jest sygnalizowane stanem linii ATN. W przypadku transmisji danych (wtedy ATN = O) ustawienie przez nadawcę danych stanu logicznego linii EOl = 1 oznacza koniec segmentu danych (funkcja END). W przypadku transmisji instrukcji (wtedy ATN = 1) stan linii EOl = 1 oznacza kontrolę (odpytywanie) równoległą urządzeń IEEE pytanie o to, jaki jest status urządzeń października 2014 Wojciech Kucewicz GPIB 14

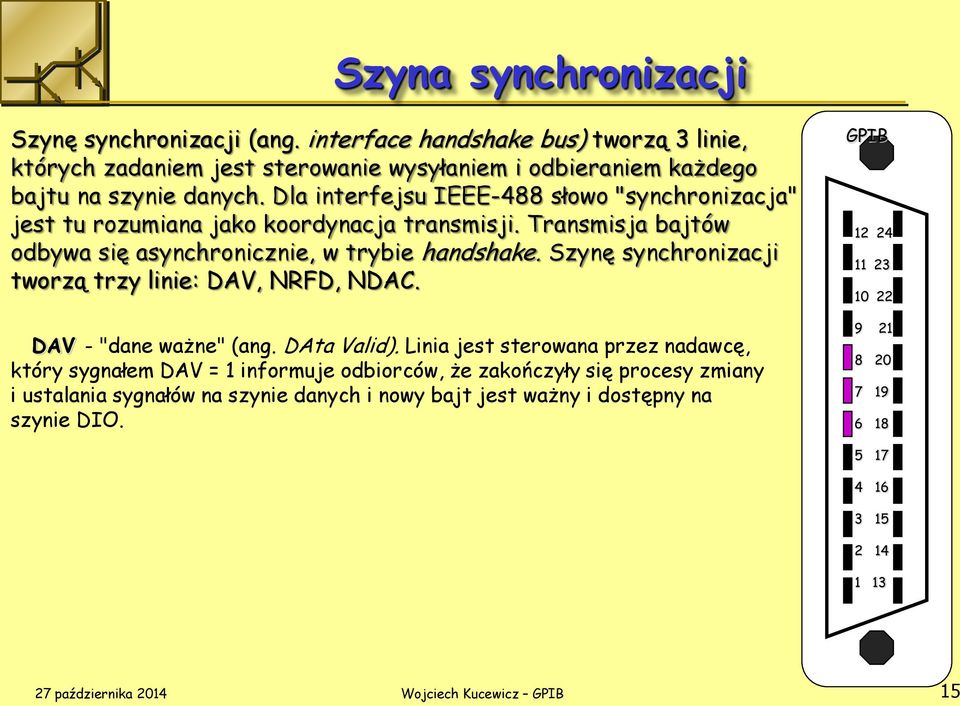

15 Szyna synchronizacji Szynę synchronizacji (ang. interface handshake bus) tworzą 3 linie, których zadaniem jest sterowanie wysyłaniem i odbieraniem każdego bajtu na szynie danych. Dla interfejsu IEEE-488 słowo "synchronizacja" jest tu rozumiana jako koordynacja transmisji. Transmisja bajtów odbywa się asynchronicznie, w trybie handshake. Szynę synchronizacji tworzą trzy linie: DAV, NRFD, NDAC. DAV - "dane ważne" (ang. DAta Valid). Linia jest sterowana przez nadawcę, który sygnałem DAV = 1 informuje odbiorców, że zakończyły się procesy zmiany i ustalania sygnałów na szynie danych i nowy bajt jest ważny i dostępny na szynie DIO. GPIB października 2014 Wojciech Kucewicz GPIB 15

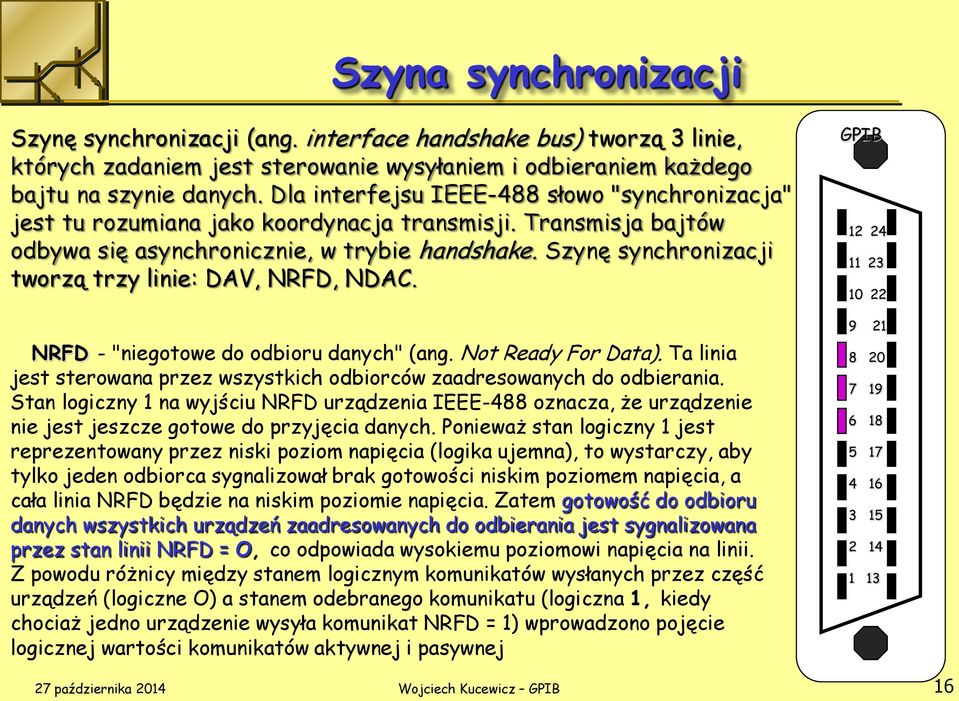

16 Szyna synchronizacji Szynę synchronizacji (ang. interface handshake bus) tworzą 3 linie, których zadaniem jest sterowanie wysyłaniem i odbieraniem każdego bajtu na szynie danych. Dla interfejsu IEEE-488 słowo "synchronizacja" jest tu rozumiana jako koordynacja transmisji. Transmisja bajtów odbywa się asynchronicznie, w trybie handshake. Szynę synchronizacji tworzą trzy linie: DAV, NRFD, NDAC. NRFD - "niegotowe do odbioru danych" (ang. Not Ready For Data). Ta linia jest sterowana przez wszystkich odbiorców zaadresowanych do odbierania. Stan logiczny 1 na wyjściu NRFD urządzenia IEEE-488 oznacza, że urządzenie nie jest jeszcze gotowe do przyjęcia danych. Ponieważ stan logiczny 1 jest reprezentowany przez niski poziom napięcia (logika ujemna), to wystarczy, aby tylko jeden odbiorca sygnalizował brak gotowości niskim poziomem napięcia, a cała linia NRFD będzie na niskim poziomie napięcia. Zatem gotowość do odbioru danych wszystkich urządzeń zaadresowanych do odbierania jest sygnalizowana przez stan linii NRFD = O, co odpowiada wysokiemu poziomowi napięcia na linii. Z powodu różnicy między stanem logicznym komunikatów wysłanych przez część urządzeń (logiczne O) a stanem odebranego komunikatu (logiczna 1, kiedy chociaż jedno urządzenie wysyła komunikat NRFD = 1) wprowadzono pojęcie logicznej wartości komunikatów aktywnej i pasywnej GPIB października 2014 Wojciech Kucewicz GPIB 16

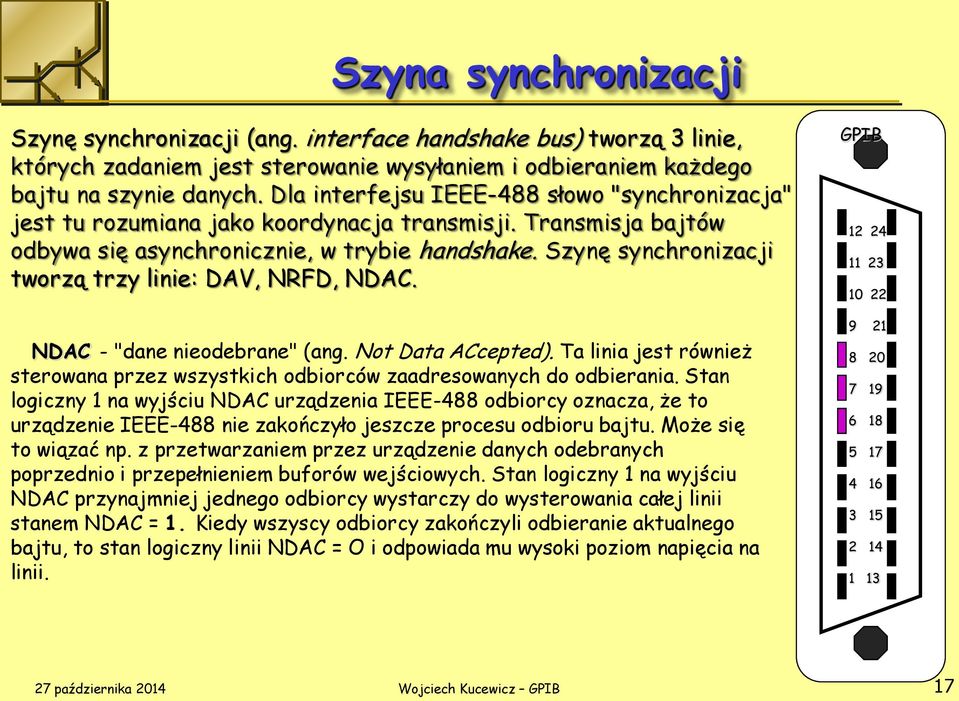

17 Szyna synchronizacji Szynę synchronizacji (ang. interface handshake bus) tworzą 3 linie, których zadaniem jest sterowanie wysyłaniem i odbieraniem każdego bajtu na szynie danych. Dla interfejsu IEEE-488 słowo "synchronizacja" jest tu rozumiana jako koordynacja transmisji. Transmisja bajtów odbywa się asynchronicznie, w trybie handshake. Szynę synchronizacji tworzą trzy linie: DAV, NRFD, NDAC. NDAC - "dane nieodebrane" (ang. Not Data ACcepted). Ta linia jest również sterowana przez wszystkich odbiorców zaadresowanych do odbierania. Stan logiczny 1 na wyjściu NDAC urządzenia IEEE-488 odbiorcy oznacza, że to urządzenie IEEE-488 nie zakończyło jeszcze procesu odbioru bajtu. Może się to wiązać np. z przetwarzaniem przez urządzenie danych odebranych poprzednio i przepełnieniem buforów wejściowych. Stan logiczny 1 na wyjściu NDAC przynajmniej jednego odbiorcy wystarczy do wysterowania całej linii stanem NDAC = 1. Kiedy wszyscy odbiorcy zakończyli odbieranie aktualnego bajtu, to stan logiczny linii NDAC = O i odpowiada mu wysoki poziom napięcia na linii. GPIB października 2014 Wojciech Kucewicz GPIB 17

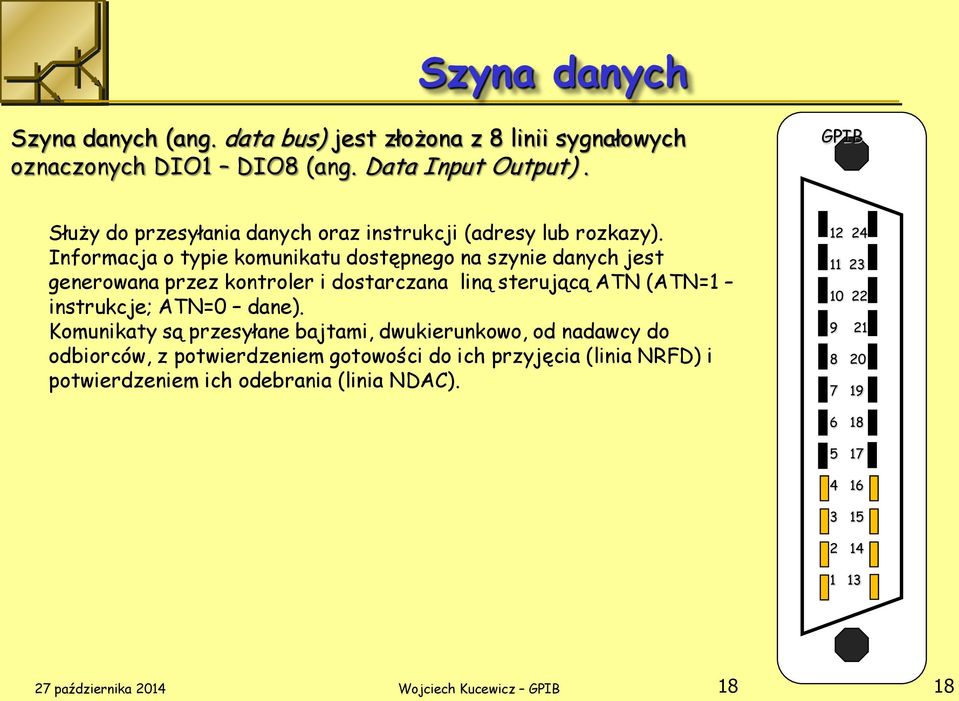

18 Szyna danych Szyna danych (ang. data bus) jest złożona z 8 linii sygnałowych oznaczonych DIO1 DIO8 (ang. Data Input Output). GPIB Służy do przesyłania danych oraz instrukcji (adresy lub rozkazy). Informacja o typie komunikatu dostępnego na szynie danych jest generowana przez kontroler i dostarczana liną sterującą ATN (ATN=1 instrukcje; ATN=0 dane). Komunikaty są przesyłane bajtami, dwukierunkowo, od nadawcy do odbiorców, z potwierdzeniem gotowości do ich przyjęcia (linia NRFD) i potwierdzeniem ich odebrania (linia NDAC) października 2014 Wojciech Kucewicz GPIB 18 18

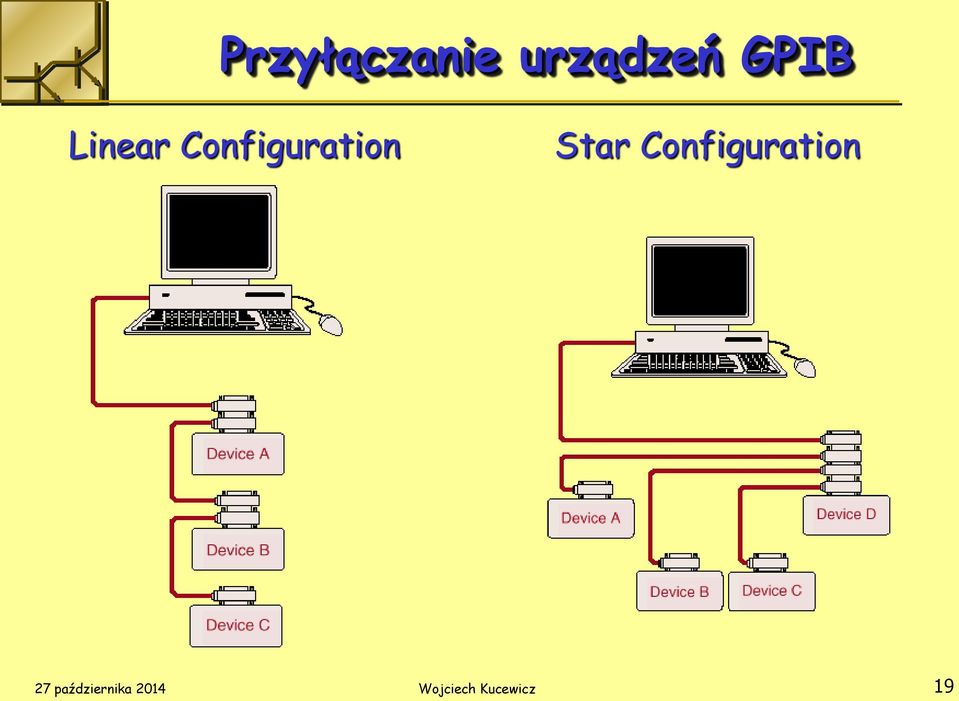

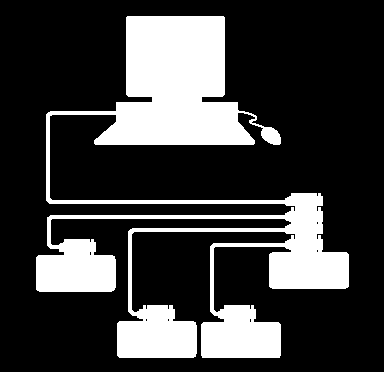

19 Przyłączanie urządzeń GPIB Linear Configuration Star Configuration 27 października 2014 Wojciech Kucewicz 19

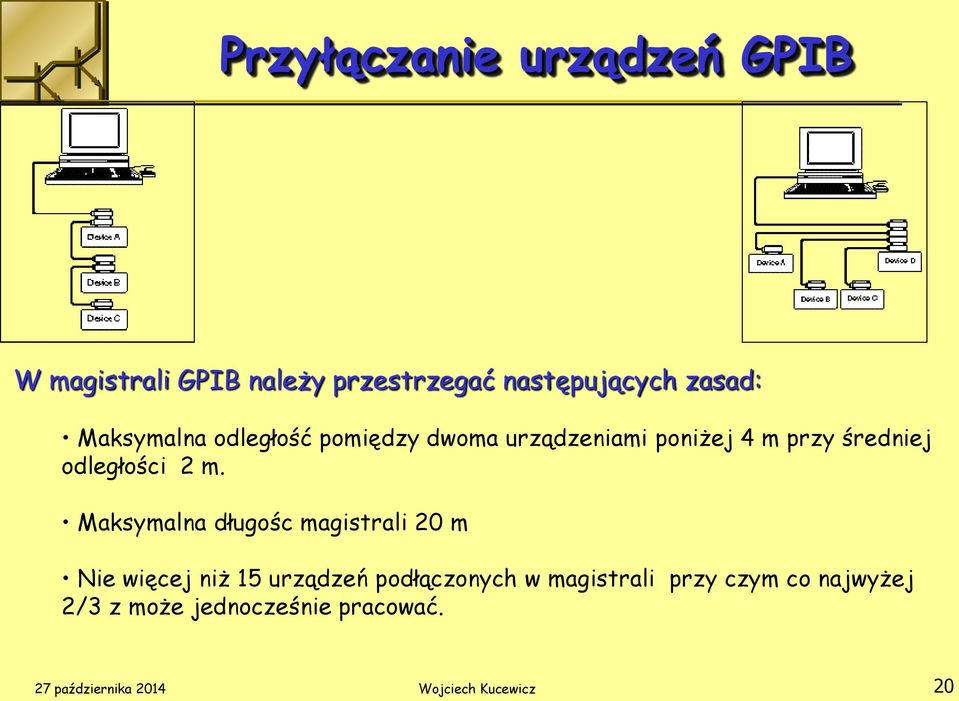

20 Przyłączanie urządzeń GPIB W magistrali GPIB należy przestrzegać następujących zasad: Maksymalna odległość pomiędzy dwoma urządzeniami poniżej 4 m przy średniej odległości 2 m. Maksymalna długośc magistrali 20 m Nie więcej niż 15 urządzeń podłączonych w magistrali przy czym co najwyżej 2/3 z może jednocześnie pracować. 27 października 2014 Wojciech Kucewicz 20

21 Przyłączanie urządzeń GPIB For higher speed systems using the 3-wire IEEE handshake (T delay = 350 ns), and HS488 systems, the following restrictions apply: A maximum total cable length of 15 m with a device load per 1 m cable All devices should be powered on Device capacitance on each GPIB signal should be less than 50 pf per device 27 października 2014 Wojciech Kucewicz 21

22 Porównanie GPIB z SCSI, RS-232 i RS-485 GPIB SCSI RS-232 RS-485 Pasmo 1-8MB/s 2-5MB/s <20kB/s <20kB/s Max # of Devices Max cable lenght 20m 6m 15m 1220m Connectors Standard Nostand. Nostand. Nostand. Bus connectivity Linear or Star Linear - Linear *SCSI- Small Computer System Interface 27 października 2014 Wojciech Kucewicz 22

23 Magistrala GPIB Interfejs GPIB Urządzenie pomiarowe Urządzenie kontrolne Funkcje pomiarowe Interfeis do GPIB Interfeis do GPIB Komputer Kontroler, Nadawca, Odbiorca np. Komputer Nadawca np. klawiatura, czujnik Nadawca, Odbiorca np. przyrząd pomiarowy Odbiorca np. drukarka 27 października 2014 Wojciech Kucewicz 23

24 Urządzenia przyłączane do magistrali Kontroler: definiuje połączenia na magistrali odpowiada na żądanie obsługi przez urządzenie wysyła rozkazy GPIB Nadawca: kontroler ustawia nadawcę w tryb nadawania nadawca umieszcza dane na magistrali kontroler pozwala tylko jednemu urządzeniu na nadawanie w danej chwili Odbiorca: kontroler ustawia odbiorcę w tryb odbierania odbiorca czyta dane z magistrali kontroler pozwala wielu urządzeniom na odbieranie danych w danej chwili 27 października 2014 Wojciech Kucewicz 24

25 Funkcje interfejsowe Urządzenie pomiarowe Device Functions Interface Functions Transceiver GPIB Każde urządzenie IEEE-488 składa się z trzech bloków funkcjonalnych spełniających następujące funkcje: przeznaczenia urządzenia (ang. Device Functions), a więc np. woltomierz cyfrowy przeznaczony do systemu IEEE-488 musi pełnić funkcję woltomierza, generator musi być generatorem itd., interfejsowe (ang.interface Functions), umożliwiające urządzeniu przyjmowanie i interpretację komunikatów oraz generowanie i wysyłanie komunikatów za pośrednictwem magistrali interfejsowej, dopasowania sygnałów - do/z magistrali przez układy kodowania i dekodowania sygnałów oraz odbiorniki i nadajniki linii 27 października 2014 Wojciech Kucewicz GPIB 25

26 Funkcje Interfejsowe Kod funkcji S H A H T L S R Nazwa funkcji Source Handshake - Inicjator współpracy Acceptor Handshake - Akceptor współpracy Talker - Nadawca Listener - Odbiorca Service Request - Żądanie o bsługi Opis Funkcja realizowana w urządzeniu nadawczym, wraz z funkcją AH umożliwia synchronizację przekazu informacji liniami DIO Funkcja realizow ana w urządzeniu odbiorczym, wraz z funkcją SH umożliwia synchronizację przekazu informacji liniami DIO Funkcja realizowana w urządzeniu nadawczym, odpowiedzialna bezpośrednio za wysyłanie asynchronicznych bajtów; urządzenie musi być w cześniej skonfigurowane do nadawania Funkcja realizowana w urządzeniu odbiorczym, odpowiedzialna bezpośrednio za odbieranie bajtów z magistrali; urządzenie musi być wcześniej skonfigurowane do odbioru Funkcja sterująca linią SRQ, realizuje zgłoszenie przerwania 27 października 2014 Wojciech Kucewicz 26

27 Funkcje Interfejsowe Kod funkcji D C D T R L P P C Nazwa funkcji Device Clear - Zerowanie urządzenia Device Trigger - Wyzwalanie urządzenia Remote/Local - Zdalny/ Lokalny Parallel Poll - Kontrola równoległa Controller - Kontroler Opis Funkcja wprowadzające urządzenie w stan początkowy Funkcja realizująca zdalne wyzwalanie urządzenia Funkcja realizująca przełączanie urządzenia z pracy zdalnej na lokalną Funkcja pozwalająca na prowadzenie kontroli równoległej, pozwala na przekazanie do kontrolera pojedynczego bitu statusu bez uprzedniego ustawienia do nadawania, przekazywana po jednej z linii DIO Funkcja umożliwiająca sterowanie urządzeniem pomiarowym, przejmowanie i przekazywanie kontroli nad magistralą 27 października 2014 Wojciech Kucewicz 27

28 Funkcje interfejsowe Urządzenie pomiarowe Device Functions Interface Functions Transceiver GPIB W standardzie IEEE-488 zdefiniowano 10 funkcji interfejsowych: SH T AH L (ang. Source Handshake), przygotowanie urządzenia do wysyłania komunikatów - (ang. Tolker), nadajnik wykonanie czynności nadania komunikatu (ang. Acceptor Handshake), przygotowanie urządzenia do odbierania komunikatów - (ang. Listener), odbiornik wykonanie czynności przyjęcia komunikatu C - (ang. Controller), służy do sterowania pracą systemu. Funkcja C - "kontroler" - jest wykonywana przez wysyłanie rozkazów i adresowanie urządzeń. W szczególności są to: rozkaz zerowania urządzeń IFC, rozkaz wyboru sposobu obsługi "zdalny/lokalny" REN i rozkaz kontroli równoległej PP. 27 października 2014 Wojciech Kucewicz GPIB 28

29 Funkcje interfejsowe Urządzenie pomiarowe Device Functions Interface Functions Transceiver GPIB W standardzie IEEE-488 zdefiniowano 10 funkcji interfejsowych: Funkcja interfejsowa SR umożliwia urządzeniu zgłoszenie potrzeby obsługi programowej. W celu wykonania funkcji SR urządzenie steruje asynchronicznie linią SRQ - "żądanie obsługi" - w magistrali interfejsowej, ustawiając stan logiczny SRQ = 1. W reakcji na zgłoszenie SR kontroler musi rozpoznać, które urządzenie zgłasza to żądanie i jakiego rodzaju obsługa programowa jest potrzebna. Następnie kontroler powinien rozpocząć obsługę programową zgodnie z algorytmem działania systemu. Funkcja interfejsowa RL służy do wybrania sposobu obsługi nastaw urządzenia: przez magistralę interfejsową, czyli do obsługi zdalnej, lub z płyty czołowej urządzenia, czyli do obsługi lokalnej. Realizacja funkcji RL dokonuje się przez wysterowanie linii REN - "obsługa zdalna możliwa". Ponieważ wejścia REN wszystkich urządzeń IEEE-488 są dołączone równolegle do linii REN, to wynik wyboru sposobu obsługi (zdalna lub lokalna) dotyczy wszystkich podłączonych urządzeń. 27 października 2014 Wojciech Kucewicz GPIB 29

30 Funkcje interfejsowe Urządzenie pomiarowe Device Functions Interface Functions Transceiver GPIB W standardzie IEEE-488 zdefiniowano 10 funkcji interfejsowych: Funkcja interfejsowa PP - "kontrola równoległa", nazywana także "odpytywanie równoległe", umożliwia kontrolerowi równoległe sprawdzenie stanu urządzeń IEEE-488 (w liczbie do 8 urządzeń). Do sygnalizowania stanu urządzeń służą linie DIO1 -DIO8 szyny danych. Każdej z ośmiu linii jest przypisane jedno urządzenie IEEE-488, zatem stan wszystkich ośmiu linii może być ustalony jednocześnie. Funkcja PP jest wykonywana w sytuacji, gdy np. na linii SRQ jest zgłaszane żądanie obsługi programowej (SRQ = 1). Wówczas kontroler wykonuje funkcję PP - "odpytywania równoległego" - w celu ustalenia, które urządzenie w systemie zgłaszało to żądanie. Warto wspomnieć, że w systemie IEEE-488 oprócz kontroli równoległej jest możliwa także kontrola szeregowa stanu urządzeń. 27 października 2014 Wojciech Kucewicz GPIB 30

31 Funkcje interfejsowe Urządzenie pomiarowe Device Functions Interface Functions Transceiver GPIB W standardzie IEEE-488 zdefiniowano 10 funkcji interfejsowych: Funkcja interfejsowa DC służy do sprowadzenia do stanu początkowego wszystkich urządzeń systemu IEEE-488. Wykonanie funkcji DC - "zerowanie urządzenia" - jest zastrzeżone dla aktywnego kontrolera systemu. Kontroler spełnia funkcję DC przez wysterowanie linii IFC = 1. Funkcja interfejsowa DT służy do rozpoczęcia działania jednego lub kilku urządzeń IEEE-488 zaadresowanych do odbierania. Realizacja funkcji DT - "wyzwalanie urządzenia" - inicjuje działanie urządzenia, np. służy do zdalnego rozpoczęcia procesu pomiaru napięcia przez woltomierz cyfrowy w systemie. Każde urządzenie jest wyposażone tylko w te funkcje, które są potrzebne do jego pracy w systemie 27 października 2014 Wojciech Kucewicz GPIB 31

32 Komunikaty Informacje przekazywane w systemie interfejsu GPIB nazywamy komunikatami. Komunikaty zdalne (przesyłane po magistrali): Komunikaty interfejsowe służące do zarządzania systemem Komunikaty urządzeń (nie przetwarzane przez system interfejsu np. dane) Komunikaty lokalne (przesyłane wewnątrz urządzenia) 27 października 2014 Wojciech Kucewicz 32

33 Klasyfikacja komunikatów GPIB Komunikaty GPIB Przesyłane po magistrali Zdalne Przesyłane od interfejsu do urządzenia i odwrotnie Lokalne Komunikaty interfejsowe Komunikaty urządzeń (dane) Do funkcji urządzeń Do funkcji interfejsowych Jednoliniowe Wieloliniowe (instrukcje) Dane programujące C D (DIO) Wyniki pomiarów D C (DIO) Komunikaty stanów D C (DIO) Synchronizacji C D (DAV, NDAC, NRFD) Sterowania C D C (ATN, IFC, REN, SRQ, EOI) Adresy Rozkazy Rozkazy i adresy Wtórne C D (DIO) Odbiorcze C D (DIO) Nadawcze C D (DIO) Uniwersalne C D (DIO) Adresowe C D (DIO) 27 października 2014 Wojciech Kucewicz 33

34 Komunikaty zdalne Podział funkcjonalny wszystkich komunikatów pozwala wyodrębnić 7 grup: 1. Rozkazy Uniwersalne UC 2. Adresy AD 3. Komunikaty zależne od urządzenia DD 4. Komunikaty synchronizacji HS 5. Komunikaty stanu ST 6. Rozkazy Adresowane AC 7. Komunikaty wtórne SE 27 października 2014 Wojciech Kucewicz 34

35 Komunikaty zdalne Rozkazy Uniwersalne (UC) Do grupy UC należą zarówno komunikaty jednoliniowe przesyłane po przypisanych im liniach sterowania interfejsów, jak i komunikaty wieloliniowe zawierające kod grupowy (UCG). Rozkazy uniwersalne są kierowane do wszystkich urządzeń jednocześnie, a ich oddziaływanie jest uwarunkowane uprzednim zaadresowaniem odbiorców Rozkaz Nazwa rozszerzona Rozkazy jednoliniowe Działanie ATN attention Tryb pracy magistrali. ATN-L - przesyłanie instrukcji; ATN-H - przesyłanie danych. IFC interface clear Zerowanie interfejsu. Wszystkie interfejsy przechodzą w stan początkowy REN remote enable Wszystkie urządzenia są przełączane na pracę programowaną z magistrali IDY identify Rozkaz przesyłany po linii EOI; wraz z ATN-L powoduje przeprowadzenie kontroli równoległej. 27 października 2014 Wojciech Kucewicz 35

36 Komunikaty zdalne Rozkazy Uniwersalne (UC) Do grupy UC należą zarówno komunikaty jednoliniowe przesyłane po przypisanych im liniach sterowania interfejsów, jak i komunikaty wieloliniowe zawierające kod grupowy (UCG). Rozkazy uniwersalne są kierowane do wszystkich urządzeń jednocześnie, a ich oddziaływanie jest uwarunkowane uprzednim zaadresowaniem odbiorców Rozkaz Nazwa rozszerzona Działanie Rozkazy wieloliniowe DCL device clear Zerowanie urządzenia. Wprowadzenie wszystkich urządzeń (nie interfejsów)w stan początkowy (oczekiwania). Działa podobnie jak rozkaz SDC (select device clear) LLO local lock-out Blokada sterowania lokalnego. Rozkaz uniemożliwia przełączanie na sterowanie ręczne(za pomocą przełączników na płycie czołowej) podczas automatycznej pracy systemu (REN-L) SPE serial poll enable Możliwa kontrola szeregowa. Pozwala przeprowadzić kontrolę szeregową SPD serial poll disable Niemożliwa kontrola szeregowa. Pozwala zakończyć kontrolę szeregową PPU parallel poll unconfigure Zakończenie kontroli równoległej. Powrót do stanu początkowego po kontroli równoległej. Działa przeciwnie niż PPC (parallel poll configure) 27 października 2014 Wojciech Kucewicz 36

37 Komunikaty zdalne Rozkazy Adresowane (AC) Są to komunikaty wieloliniowe zawierające kod grupowy (ACG). Rozkaz Nazwa rozszerzona Rozkazy wieloliniowe SDC selected device clear Działanie Zerowanie wybranego urządzenia. Wprowadzenie urządzenia w stan początkowy (oczekiwania). Działa podobnie jak rozkaz DCL (device clear) GTL go to local Przejdź na sterowanie lokalne. Rozkaz umożliwia sterowanie ręczne GET group execute trigger Wyzwolenie grupy urządzeń. Rozkaz inicjuje działanie jednego lub kilku urządzeń zaadresowanych uprzednio do odbioru TCT take control Przejmij sterowanie. Aktualnie pracujący kontroler może przekazać sterowanie innemu. Urządzenie przejmujące kontrolę musi być uprzednio zaadresowane do nadawania PPC parallel poll configure Zaadresowanie do kontroli równoległej. Rozkaz ten wspólnie z komunikatem wtórnym PPE(parallel poll enable) przesyłanym w następnej kolejności, umożliwia przyporządkowanie urządzeniu numeru linii za pomocą której przesyłana będzie odpowiedź 27 października 2014 Wojciech Kucewicz 37

38 Komunikaty zdalne Adresy (AD) Są to komunikaty (wieloliniowe) służące do samoidentyfikacji urządzeń dołączonych do magistrali GPIB, polegające na sprawdzeniu w bloku dekoderów, czy podawany przez kontroler komunikat adresowy zgadza się z kombinacją binarną określającą adres danego interfejsu i wprowadzenia, w przypadku zgodności, funkcji T lub L w stan zaadresowania do nadawania lub odbierania danych. 27 października 2014 Wojciech Kucewicz 38

39 Komunikaty zdalne Komunikaty synchronizacji (HS) Stosuje się trzy komunikaty synchronizacji (jednoliniowe - DAV, NRFD, NDAC) niezbędne do prawidłowego przebiegu transmisji bajtów po liniach DIO 27 października 2014 Wojciech Kucewicz 39

40 Komunikaty zdalne Komunikaty wtórne (SE) Grupa komunikatów wieloliniowych charakteryzująca się kodem grupowym SCG. Należą tu komunikaty adresowe (MSA, OSA) oraz komunikaty służące kontroli równoległej (PPE, PPD) 27 października 2014 Wojciech Kucewicz 40

41 Komunikaty zdalne Komunikaty zależne od urządzenia (DD) Grupa komunikatów wieloliniowych zależnych od urządzenia 27 października 2014 Wojciech Kucewicz 41

42 Komunikaty zdalne Komunikaty stanu (ST) Komunikaty przenoszące informacje o stanie urządzenia do kontrolera systemu. Do grupy należą 2 komunikaty jednoliniowe (SQR, END) i 3 komunikaty wieloliniowe 27 października 2014 Wojciech Kucewicz 42

43 Komunikaty lokalne Komunikaty lokalne są przesyłane między interfejsem a urządzeniem właściwym i na odwrót, a więc wewnątrz urządzeń dołączonych do magistrali Komunikaty lokalne przesyłane z urządzenia do interfejsu Nazwa Nazwa rozszerzona Funkcja Funkcja interfejsowa, w której komunikat jest wykorzystywany clr Clear device Zerowanie przyrządu DC (dev. Clear) dcd Don't change data Nie zmieniać danych SH (source handshake) dvd Data valid Dane ważne dla przyrządu AH (acceptor handshake lsb Last byte Ostatni bajt L (listener), LE (l. extended) srq Service requested Żądana obsługa C (controller) tac Talker active Nadajnik aktywny T (talker), TE (t. extended) trg Trigger device Wyzwolenie przyrządu DT (device trigger) wnc Wait for new cycle Czekaj na nowy cykl SH 27 października 2014 Wojciech Kucewicz 43

44 Komunikaty lokalne Komunikaty lokalne przesyłane z interfejsu do urządzenia Nazwa Nazwa rozszerzona Funkcja Funkcja interfejsowa, w której komunikat jest wykorzystywany end end of byte string koniec łańcucha T, TE gts go to standby czekaj bezczynnie C ist individual status stan indywidualny PP (parallel poll) lon listen only tylko odbieranie L, LE lpe local poll enable możliwa lokalna kontrola PP ltn listen odbiór L, LE lun local unlisten lokalnie nie odbierać L, LE nba new byte avaible dostępny nowy bajt SH pon power on włączenie zasilania wszystkie rdy ready for next message gotowy do następnego komunikatu AH rpp request parallel poll żądanie kontroli równoległej C rsc request system control żądanie aktywności kontrolera systemu rsv request service obsługa żądania SR (service request) rtl return to local wróć do sterowania ręcznego RL (remote/local) sic send interface clear wyślij zerowanie interfejsów C sre send remote enable wyślij zdalne możliwe C tca take control ansynchronously przejmij sterowanie asynchroniczne tcs take control synchronously przejmij sterowanie synchroniczne C, AH ton talk only tylko nadawanie T, TE 27 października 2014 Wojciech Kucewicz 44 C C

45 Komunikaty jednoliniowe Komunikat jednoliniowy Stan linii Skrót Nazwa Grupa DAV NRFD NDAC ATN EOI SQR IFC REN ATN Attention UC x x x L x x x x DAC Data accepted HS x x H x x x x x DAV Data valid HS L x x x x x x x END End ST x x x H L x x x IDY Identify UC x x x L L x x x IFC REN Interface clear Remote enable UC x x x x x x L x UC x x x x x x x L RFD Ready for data HS x H x x x x x x x- stan nieistotny 27 października 2014 Wojciech Kucewicz 45

46 Komunikaty wieloliniowe Nazwa grupy komunikatów Stan linii DIO DIO8 DIO8 DIO8 DIO8 DIO8 DIO8 DIO8 DIO8 Adresy do odbioru x 0 1 L L L L L Adresy do nadawania x 1 0 T T T T T Rozkazy uniwersalne x U U U U Rozkazy adresowane x A A A A Komunikaty wtórne x 1 1 S S S S S x- stan nieistotny 27 października 2014 Wojciech Kucewicz 46

47 GPIB Wymiana komunikatów między urządzeniami w systemie interfejsu GPIB rozpoczyna się od wybrania przez kontroler jednego nadawcy komunikatu (przez adresowanie do nadawania) i wyznaczenia odbiorców lub jednego odbiorcy (przez adresowanie do odbioru). Następnie wybrany nadawca przekazuje komunikaty na szynę danych, a zaadresowani (wyznaczeni) odbiorcy odczytują je bajt po bajcie, potwierdzając odebranie każdego bajtu. Szybkość transmisji danych jest dostosowana do możliwości odbierania najwolniejszego odbiorcy. 27 października 2014 Wojciech Kucewicz GPIB 47

48 Controler -Talker - Listener GPIB communication is similar to classroom interaction In a classroom, the students express themselves only when the teacher adresses them. This system creates order in the classroom so that everyone can be heard. Listen to me Listeners Controller On the GPIB, the Controller controls bus activity and is the only device that decides when other devices on the bus can talk or listen 27 października 2014 Wojciech Kucewicz 48

49 Controler -Talker - Listener GPIB communication is similar to classroom interaction To speak to a student, the teacher first addresses that student by his name. Yes Who would Kowalski Sierocki Nowak like to talk? No Yes Talker Listener Controller On the GPIB, the Controller controls bus activity and is the only device that decides when other devices on the bus can talk or listen 27 października 2014 Wojciech Kucewicz 49

50 Adressing Protocol GPIB communication is similar to classroom interaction To speak to a student, the teacher first addresses that student by his name. Give me your money Kowalski Nowak listen talk Talker Controller Before any data passed between devices, the Controller first determinated who would talk and who would listen. On the GPIB each device (including controller) has a unique GPIB address. The primary GPIB address is in the range of decimal 0 to października 2014 Wojciech Kucewicz 50

51 Adressing Protocol Identyfikatorem urządzenia na magistrali GPIB jest numer selekcyjny urządzenia, który może przyjmować wartość z zakresu od 0 do 30. Każde urządzenie dołączone do magistrali musi mieć przypisany sobie unikalny numer, który pozwala jednoznacznie wyróżnić je spośród innych. Urządzenia są wyposażone w środki pozwalające przypisać im żądane numery. Często jest to nastawnik przełącznikowy pozwalający ustawić binarnie żądaną wartość numeru urządzenia. Większość współczesnych urządzeń pozwala ustawić numer urządzenia na magistrali za pomocą elementów nastawczych płyty czołowej po wybraniu z menu obsługi urządzenia opcji konfiguracji interfejsu urządzenia. 27 października 2014 Wojciech Kucewicz 51

52 Adressing Protocol The Controller sends a single byte of information for a Talker or Listener address command message. Address command messages have the following format: DIO bit Data 0 TA LA GPIB Primary Address Bits 0 to 4 contain the binary GPIB primary address of the device in communication, and either bit 5 (Listen Address LA) or bit 6 (Talker Address TA) will be set if the device is a Talker or a Listener. Bit 7 is never used and is consider a don t care bit (for simplicity, assume bit 7 is O. 27 października 2014 Wojciech Kucewicz 52

53 Adressing Protocol Controller at primary GPIB address 0 talks to a device at primary GPIB address 1. To establish the communication link, the Controller must send its GPIB talk address and the device listen address over the GPIB DIO bit Talker Listener Talk Address corresponds to hexadecimal number 40 what in Multiline Interface Command Messages refers to MTA0 My Talk Address 0. Listener Address corresponds to hexadecimal number 21 what in Multiline Interface Command Messages refers to MLA1 My Listen Address 1 27 października 2014 Wojciech Kucewicz 53

54 Primary Address Controller at primary GPIB address 0 talks to a device at primary GPIB address 1. To establish the communication link, the Controller must send its GPIB talk address and the device listen address over the GPIB DIO bit Untalk UNT Unlisten UNL MTA My Talk Address from Hex 40 (dec.64) till Hex 5E (dec.94) UNT Untalk - 5F (dec.95) is used to clear the bus of Talkers before assigning new Talkers, but addressing one talker automatically unaddresses the previous one. MLA My Listen Address from 20 (dec. 32) till 3E (dec.62) UNL Unlisten - 3F (dec.63) - is used to clear the bus of Listeners before assigning new Listeners 27 października 2014 Wojciech Kucewicz 54

55 Secondary Address A device can also have a secondary address. A secondary address is in the range Hex 60 through 7E. You address device with a secondary address by sending the primary address and then the corresponding secondary address. With secondary addressing, you can assign up to 961 talk and listen addresses. Most instruments do not use secondary addressing. DIO bit Secondary Address DEL października 2014 Wojciech Kucewicz 55

56 Transmisja na magistrali GPIB Data Management Synch E A S R I N R N D Koniec nadawania danych (EOI, ATN) Komunikat (ATN), Przerwanie odbioru (UNL) Adres odbiorcy Adres nadawcy Dane (ATN) Dane (ATN) End of String (0A), Koniec nadawania danych Koniec nadawania danych (EOI, ATN) D 27 października 2014 Wojciech Kucewicz 57

57 Procedura współpracy urządzeń (handshake-u) 3,4 Nadawca umieszcza dane na magistrali danych 27 października 2014 Wojciech Kucewicz 58

58 Procedura współpracy urządzeń (handshake-u) 5 Odbiorcy ustawiają wysoki poziom na linii NRFD (ready) 27 października 2014 Wojciech Kucewicz 59

59 Procedura współpracy urządzeń (handshake-u) 6 Nadawca ustawia w odpowiedzi niski poziom na linii DAV 27 października 2014 Wojciech Kucewicz 60

60 Procedura współpracy urządzeń (handshake-u) 7 Odbiorcy ustawiają niski poziom na linii NRFD (working) 8 Odbiorcy ustawiają wysoki poziom na linii NDAC (finished) 27 października 2014 Wojciech Kucewicz 61

61 Procedura współpracy urządzeń (handshake-u) 10 Nadawca w odpowiedzi ustala wysoki poziom na linii DAV (data not avaible) 27 października 2014 Wojciech Kucewicz 62

62 Procedura współpracy urządzeń (handshake-u) 13 Odbiorcy resetują linię NDAC 11 Nadawca usuwa dane z magistrali danych 27 października 2014 Wojciech Kucewicz 63

63 Programowanie odpowiedzi Kontrola równoległa urządzeń dołączonych do magistrali Obsługa urządzeń Start DIO1=1 Tak Podprogram A IFC, REN UNL, MLA (urządzenie A) PPC, PPE 0 DIO2=1 DIO3=1 Tak Tak Podprogram B Podprogram C UNL, MLA (urządzenie B) PPC, PPE 1 PPU Program Program Kontrola równoległa IDY=1 odbiór PPR, IDY=0 Umożliwia jednoczesne sprawdzenie do 8 urządzeń 27 października 2014 Wojciech Kucewicz 64

64 Sekwencja kontroli szeregowej Kontrola szeregowa urządzeń dołączonych do magistrali Obsługa urządzeń SRQ=1 Tak UNL, MLA (kontroler), SPE MTA (urządzenie A) STB Odbiór bajtu stanu Tak DIO7=1 RQS A =1 DIO7=1 RQS B =0 SPD RQS A =1 Tak RQS B =1 Tak Podprogram A RQS A =0 MTA (urządzenie B) SRQ=1 RQS B =1 Tak Podprogram B STB Odbiór bajtu stanu UNL unlisten MLA, MTA My Listen (Talking) Address SPE, SPD Serial Poll Enable (Disable) STB Status Byte 27 października 2014 Wojciech Kucewicz 65

65 Status byte STB Command error RQS Out of Range Infinite Value Data Ready Control Requested Trigger Error This instrument asserted the SRQ Instrument has data ready Data Unavailable 27 października 2014 Wojciech Kucewicz 66

66 Protokół High-Speed Podstawowe czynniki pozwalające zwiększyć wydajność transferu na magistrali GPIB to : Redukcja cykli współpracy, czyli rezygnacja z potwierdzeń ze strony urządzenia odbierającego (współpraca bez potwierdzeń). Redukcja opóźnienia T1 związanego z ustaleniem się stanów na liniach DIO oraz czasu trwania sygnału DAV. 27 października 2014 Wojciech Kucewicz 67

67 Protokół High-Speed HS488 Jednocześnie przyjęto dodatkowe założenia : Szybki protokół dotyczy tylko transferu danych urządzeniowych. Transfer rozkazów interfejsowych (ATN=1) odbywa się zawsze metodą tradycyjną. Procedury rozkazowe przesyłają kilkubajtowe komunikaty i nie ma potrzeby stosowania w tej sytuacji szybkiego protokółu transferu. Nowy protokół transmisji zapewni kompatybilność wsteczną tak, aby w systemie mogły współpracować urządzenia zbudowane zgodnie z specyfikacją IEEE488.1 oraz urządzenia stosujące HS488. W konsekwencji transfer danych w systemie może odbywać się z zastosowaniem trójprzewodowego cyklu współpracy lub metodą bez potwierdzeń. Wybór metody powinien być całkowicie przezroczysty dla aplikacji, czyli realizowany automatycznie na drodze sprzętowej przez współpracujące urządzenia. Protokół zapewnia istotny wzrost szybkości transferu bez wprowadzenia dodatkowych narzutów czasowych związanych z przygotowaniem transferu. Protokół jest przezroczysty tak, że istniejące aplikacje nie wymagają modyfikacji. 27 października 2014 Wojciech Kucewicz 68

68 Protokół High-Speed HS października 2014 Wojciech Kucewicz 69

69 Protokół High-Speed HS października 2014 Wojciech Kucewicz 70

70 Protokół High-Speed HS488 Długość okablowania T13 T14 do 1 m 80 ns 33 ns 1 do 2 m 120 ns 50 ns 2 do 3 m 151 ns 69 ns 3 do 5 m 211 ns 105 ns 5 do 10 m 294 ns 216 ns 10 do 15 m 344 ns 336 ns 27 października 2014 Wojciech Kucewicz 71

71 Protokół High-Speed HS488 Długość okablowania T13 T14 do 1 m 80 ns 33 ns 1 do 2 m 120 ns 50 ns 2 do 3 m 151 ns 69 ns 3 do 5 m 211 ns 105 ns 5 do 10 m 294 ns 216 ns 10 do 15 m 344 ns 336 ns 27 października 2014 Wojciech Kucewicz 72

72 SCPI - Standard Commands for Programmable Instruments Wojciech Mielczarek - Urządzenia pomiarowe i systemy kompatybilne ze standardem SCPI On April 23, 1990, a group of instrument manufacturers announced the SCPI specification, which defines a common command set for programming instruments. SCPI is a complete, yet extendable, standard that unifies the software programming commands for instruments. SCPI has its own set of required common commands in addition to the mandatory IEEE common commands and queries. Although IEEE is used as its basis, SCPI defines programming commands that you can use with any type of hardware or communication link. SCPI specifies standard rules for abbreviating command keywords and uses the IEEE message exchange protocol rules to format commands and parameters. You may use command keywords in their long form (MEASure) or their short form shown in capital letters (MEAS). 27 października 2014 Wojciech Kucewicz 73

73 SCPI Device Model MEASUREMENT FUNCTION Signal Routing INPut SENSe CALCulate FORMat TRIGer MEMory DISPlay Signal Routing OUTput SOURce CALCulate FORMat SIGNAL GENERATION 27 października 2014 Wojciech Kucewicz 74

74 SCPI Device Model INPut - Określa własności portu wejściowego przetwornika. Realizuje funkcje kondycjonowania sygnału przed jego przetworzeniem w bloku MEASUREMENT FUNCTION INPut SENSe CALCulate SENSe (tłumienie, wzmacnianie, filtracja itp.). Jest też odpowiedzialny za impedancję wejściową, rodzaj sprzężenia (AC, DC) oraz konfigurację wejścia (symetryczne lub niesymetryczne, pływające lub nie). Programowanie tego podsystemu pozwala wybrać funkcję pomiarową i ustalić własności przetwornika (zakres, rozdzielczość). Podsystem oferuje akwizycję serii danych w dziedzinie czasu lub częstotliwości a także zaawansowane techniki pomiaru kształtu fali, parametrów modulacji sygnału itp. CALCulate - Podsystem jest odpowiedzialny za wykonywanie operacji obliczeniowych na zebranych przez podsystem SENse danych. W urządzeniach stymulujących jest używany w odwrotnej kolejności. Przed wygenerowaniem sygnału przez SOURce podsystem CALCulate może być użyty do zmiany jednostek, wykonania odwrotnej transformaty Fouriera itp. Dostarcza funkcji obliczeń statystycznych, różniczkowania, całkowania, przetwarzania wektorów i danych zespolonych, transformacji w domenie czasowej i częstotliwościowej, itd. Zwykle żądane obliczenia są uruchamiane automatycznie, gdy nowe dane zostaną zebrane. 27 października 2014 Wojciech Kucewicz 75

75 SCPI Device Model SIGNAL GENERATION CALCulate SOURce OUTput SOURce - Dostarcza możliwości funkcjonalne związane z przetwarzaniem DA oraz generacji sygnałów analogowych na podstawie dostarczonych danych. Podsystem grupuje polecenia służące do generacji różnorodnych sygnałów. Najczęściej kryje się pod tym określeniem stały lub zmienny sygnał napięciowy, prądowy lub mocy. Mogą to być jednak także inne wielkości jak np. rezystancja lub temperatura. Specjalne polecenia służą do modyfikacji amplitudy i częstotliwości w funkcji czasu. Podsystem SOURce dostarcza też możliwości sterowania modulacją wytwarzanego sygnału. Dostępne są różne rodzaje modulacji (amplitudowa, częstotliwościowa, fazowa itd.). OUTPut - Podstawowym celem tego podsystemu jest dostarczenie poleceń sterujących kondycjonowaniem sygnału dostarczonego do portu wyjściowego urządzenia. Polecenia dotyczą tłumienia, filtracji sygnału, sposobu sprzężenia (AC, DC), offsetu oraz dołączenia lub odłączenia sygnału. Dostępne są też polecenia dotyczące sposobu zabezpieczenia wyjścia. 27 października 2014 Wojciech Kucewicz 76

76 SCPI Device Model DISPlay FORMat MEMory DISPlay - Dostarcza możliwości funkcjonalne związane z wyborem i prezentacją informacji na urządzeniu wyświetlającym przyrządu. Urządzenia te mogą mieć różną postać, od prostego wyświetlacza do złożonego terminala. Prezentowane informacje obejmują dane pomiarowe, status przyrządu, interakcje użytkownika a także informacje z kontrolera systemu. Gdy okno prezentacji danych jest używane przez kontroler, działa jako wizualny terminal dostępny w przyrządzie. FORMat mogą się znaleźć potrzebne do tego celu polecenia sterujące, np. określające kolejność wysyłania bajtów bloku reprezentującego binarne dane całkowite lub rzeczywiste. MEMory - Podsystem dostarcza poleceń dotyczących operacji w obszarze wewnętrznej pamięci przyrządu, w której mogą być umieszczane makropolecenia, tablice, pliki binarne itp. Typowe polecenia tego podsystemu dotyczą kopiowania, zerowania i usuwania oraz zapytań o dane, wolną przestrzeń itp. TRIGer TRIGer - Podsystem zajmuje się synchronizacją wszystkich rodzajów akcji przyrządu z wewnętrznymi lub zewnętrznymi zdarzeniami. Podsystem ten implementuje wielowarstwowy model systemu wyzwalania o bardzo elastycznych możliwościach. 27 października 2014 Wojciech Kucewicz 77

77 Budowa drzewa poleceń SCPI SENSe TRIGger SOURce VOLTage CURRent SCPI grupuje polecenia w 28 podstawowych podsystemach 27 października 2014 Wojciech Kucewicz 78

78 Budowa drzewa poleceń SCPI... MEASure... VOLTage CURRent RESistance... RANge... RESolutin... RANge... RESolutin UPPer AUTO AUTO UPPer AUTO AUTO W podsystemach następuje kolejne grupowanie zasobów funkcjonalnych oraz związanych z nimi poleceń. 27 października 2014 Wojciech Kucewicz 79

79 Budowa drzewa poleceń SCPI Example SCPI Command The following command programs a digital multimeter (DMM) to configure itself to make an AC voltage measurement on a signal of 20 V with a V resolution. : MEASure:VOLTage:AC? 20, The leading colon indicates a new command is coming The keywords MEASure:VOLTage:AC instructs the DMM to take an AC voltage measurement The? instructs the DMM to return its measurement to the computer/controller The 20, specifies the range (20 V) and resolution (.001 V) of the measurement 27 października 2014 Wojciech Kucewicz 80

80 LabView GPIB software 27 października 2014 Wojciech Kucewicz 81

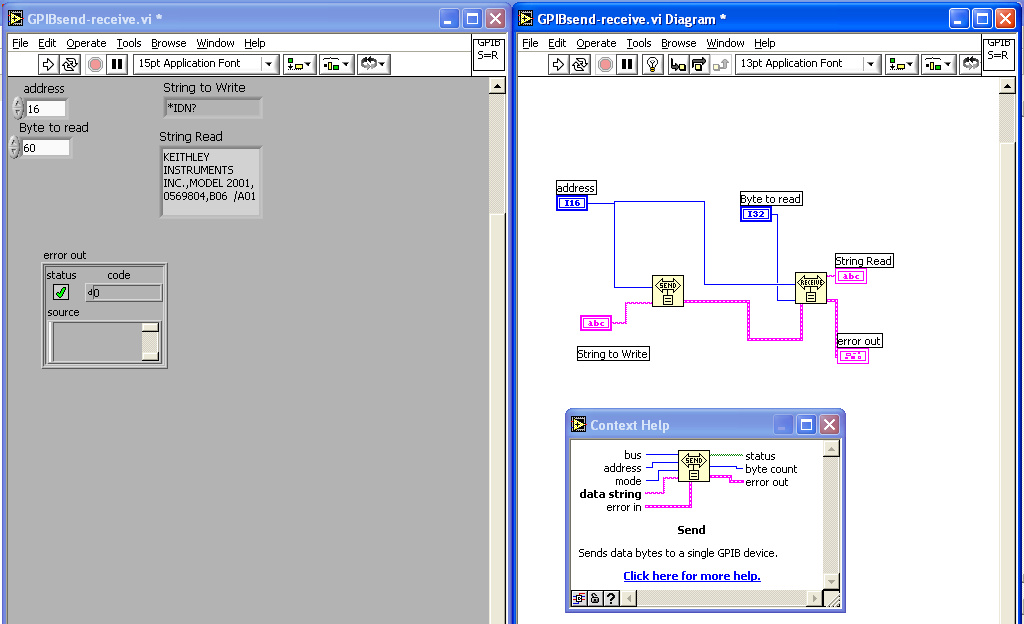

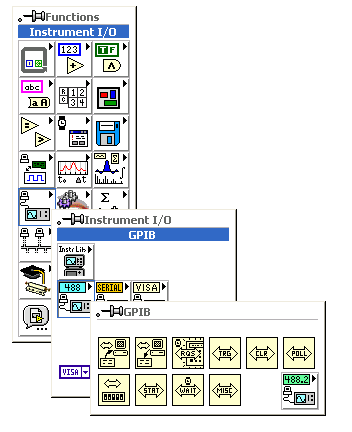

81 Węzły sterujące GPIB w LabVIEW 27 października 2014 Wojciech Kucewicz 82

82 GPIB w LabVIEW 27 października 2014 Wojciech Kucewicz 83

83 GPIB Send-Receive 27 października 2014 Wojciech Kucewicz 84

84 Search for Device Address 27 października 2014 Wojciech Kucewicz 85

85 Data Taking 27 października 2014 Wojciech Kucewicz 86
