1 Jøtul MF 3 Instrukcja wersja P05 Jøtul MF 3 PL - Instrukcja montażu i obsługi 2 Rysunki 8 Jøtul MF 3 Przed użyciem prosimy dokładnie przeczytać instrukcje montażu i obsługi. Instrukcję załączoną do produktu należy przechowywać przez cały okres użytkowania produktu.

2 POLSKI Spis treści Instrukcja montażu i obsługi 1.0 Zgodność z przepisami Dane techniczne Środki bezpieczeństwa Montaż Obsługa Konserwacja Serwis Wyposażenie opcjonalne Problemy - rozwiązywanie... 7 Rysunki Zgodność z przepisami Montaż kominka należy wykonać zgodnie z przepisami obowiązującymi w danym kraju. W trakcie montażu urządzenia należy przestrzegać wszelkich przepisów lokalnych, jak również przepisów odnoszących się do norm państwowych lub europejskich. Do produktu dołączono instrukcję montażu z danymi technicznymi oraz instrukcje ogólnego użytkowania oraz obsługi. Instalację można użytkować wyłącznie po kontroli przeprowadzonej przez uprawnionego kontrolera. Tabliczka z danymi produktu wykonana z materiału żaroodpornego przytwierdzona jest do produktu. Tabliczka ta zawiera informacje dotyczące identyfikacji oraz dokumentacji produktu. 2.0 Dane techniczne Materiał żeliwo Wykończenie farba czarna Opał: drewno Długość polan max.: 40 cm Podłączenie: górne / tylne Średnica rury dymnej: ø 150 mm, min. 177 cmc Przybliżona waga: 124 kg Widok i wymiary patrz Rys. 1 Dane techniczne zgodnie z EN Drewno Brykiet węglowy Znamionowa moc grzewcza: 6,5 kw 6,5 kw Przepływ masy gazów: 4,8 g/s 6,7 g/s Zalecany ciąg kominowy: 12 Pa 12 Pa Wydajność: 79%@7,4 kw 70%@3,9 kw Emisja CO (13% Oc) 0,30% 0,63% Temperatura gazów spalinowych: 330 C 228 C Na każdym z naszych produktów widnieje etykieta pokazująca numer seryjny oraz rok produkcji. Numer ten należy wpisać w miejscu wskazanym w instrukcji obsługi. Numer ten należy podać przy każdym kontakcie ze sklepem lub firmą Jøtul Numer seryjny 2

3 3.0 Środki bezpieczeństwa Montaż i instalację kominka należy wykonać zgodnie z przepisami prawa budowlanego i przeciwpożarowego. Przewód dymowy, do którego ma zostać podłączone palenisko, powinien być skontrolowany przez mistrza kominiarskiego. Wydaną opinię kominiarską należy przechowywać przez cały okres użytkowania kominka. 3.1 Ochrona przeciwpożarowa Każde użycie kominka może powodować zagrożenie. Dlatego też należy przestrzegać następujących zaleceń: Upewnij się, że meble oraz inne łatwopalne materiały nie znajdują się zbyt blisko kominka. Jeżeli chcesz zakończyć palenie, pozwól ogniowi zgasnąć. Nigdy nie gaś ognia wodą. Kominek nagrzewa się podczas użytkowania, co może spowodować oparzenia w przypadku dotknięcia nagrzanych części. Usuwaj popiół tylko wtedy, kiedy kominek jest zimny. Popiół może zawierać żar i dlatego powinien być przechowywany w niepalnym pojemniku ustawionym na niepalnym podłożu. Popiół musi zostać w należyty sposób utylizowany lub wysypany na zewnątrz, jeśli nie stwarza zagrożenia pożarowego. 3.2 Doprowadzenie powietrza Ostrzeżenie! Prosimy upewnić się, że dostarczana jest wystarczająca ilość powietrza zewnętrznego do pomieszczenia, w którym ma być zainstalowany kominek. Niewystarczająca ilość powietrza lub podciśnienie może powodować cofanie się gazów spalinowych do pokoju. Jest to bardzo niebezpieczne! Objawy to między innymi: zapach dymu, senność, nudności i złe samopoczucie. Upewnij się, że wentylacja w pomieszczeniu, gdzie znajduje się kominek, jest drożna. Unikaj stosowania wentylacji mechanicznej w pomieszczeniu z kominkiem. Może to spowodować podciśnienie i wsteczny ciąg w kominie, czego skutkiem będzie cofanie się dymu. 4.0 Montaż Uwaga! Przed rozpoczęciem montażu sprawdź, czy kominek nie posiada żadnych uszkodzeń. Produkt jest ciężki! Należy podnosić oraz montować kominek z pomocą innych osób. 4.1 Przed montażem 1. Rozpakuj piec. By zmniejszyć ciężar produktu wyjmij z jego wnętrza półkę popiołową, ruszt popielnika, popielnik, króciec dymny i plastikowy woreczek z częściami. Jeśli to konieczne wyjmij także półkę dopalającą i płyty wewnętrzne. 2. Zdejmij górną ścianę pieca. Teraz piec jest lżejszy do przenoszenia i ustawienia w miejscu montażu. 3. Po podłączeniu pieca, zamocuj półkę popiołową w szczelinę w dole otworu drzwiowego. (Rys. 2C). 4. Przykręć gałkę klamki drzwiowej (Rys. 2D). Montaż króćca dymnego (Rys. 3,4,5) Piece Jøtul MF 3 jest fabrycznie przystosowany do tylnego podłączenia wylotu spalin. Zamocuj za pomocą wkrętów M6x20 króciec dymny (Rys. 3) na tylnym wylocie spalin (Rys. 4A). Jeżeli piec będzie posiadał górny wylot spalin, zdemontuj ze ściany górnej zaślepkę, odkręcając śrubę M6x16 mocującą poprzeczkę (Rys. 5A), i umieść ją na tylnym wylocie spalin. W odsłoniętym wylocie górnym zamontuj króciec dymny. 4.2 Podłoga Nośność podłoża Nośność podłoża (podłogi) należy dostosować do parametrów kominka. Por. «2.0 Dane techniczne» w zakresie specyfikacji dotyczącej wagi. Ochrona podłogi przed zapaleniem Jeśli piec ma być zamontowany na podłodze palnej, z tyłu pieca powinna być zamontowana blacha osłonowa (wyposażenie opcjonalne) w celu ochrony podłogi przed promieniowaniem cieplnym. Patrz punkt 8.0 Wyposażenie dodatkowe. Podłogę wokół pieca należy chronić płytą wykonaną z metalu lub innego materiału niepalnego o grubości minimum 0,9 mm. Zaleca się, aby podłoga, która nie jest przymocowana do podłoża tzw. podłoga pływająca została usunięta podczas instalacji pieca. Wszelkie wykładziny pokrywające podłogę, wykonane z materiałów łatwopalnych, takich jak linoleum, dywany itp. należy usunąć spod blachy podłogowej. Wymagania dotyczące zabezpieczenia podłóg łatwopalnych przed kominkiem (patrz Rys. 1) Przednia płyta ochronna musi być wykonana zgodnie z przepisami prawa krajowego. W sprawie ograniczeń oraz wymogów dotyczących instalacji prosimy o kontakt z miejscowymi władzami budowlanymi 4.3 Ściany POLSKI Odległość od ściany wykonanej z materiałów łatwopalnych zabezpieczonej izolacją (Rys. 1) Wymagania dotyczące izolacji 80 mm wełna mineralna o gęstości 120 kg/md z jednostronnym pokryciem folią aluminiową lub kominkową płytą izolacyjną o grubości min. 30 mm (pytaj u swego sprzedawcy). Odległość od ściany z materiału palnego chronionych murem ogniowym (Rys.1) Wymagania dla ściany ogniowej Ściana ogniowa musi posiadać grubość min. 100 mm i być wykonana z cegły, betonu lub lekkiego betonu. Inne materiały i struktury mogą być stosowane z odpowiednią dokumentacją, oraz spełniać muszą wymogi norm krajowych. W sprawie ograniczeń oraz wymogów dotyczących instalacji prosimy o kontakt z miejscowymi władzami budowlanymi. Odległość od ściany z materiału niepalnego (Rys. 1) Pojęcie ściana z materiału niepalnego należy rozumieć jako nienośną ścianę wykonaną z cegły lub betonu. 3

4 POLSKI 4.4 Strop Należy zachować odległość min mm pomiędzy piecem a stropem wykonanym z palnych materiałów. 4.5 Komin i rury podłączeniowe Piec należy podłączyć do kanału dymowego za pomocą rur podłączeniowych przeznaczonych do podłączeń palenisk na paliwa stałe zgodnie ze specyfikacją w «2.0 Dane techniczne». Powierzchnia przekroju poprzecznego kanału dymowego musi być co najmniej równa powierzchni przekroju poprzecznego wylotu spalin zgodnie ze specyfikacją w «2.0 Dane techniczne». Można podłączyć więcej palenisk na paliwa stałe do tego samego kanału dymowego, jeżeli zezwalają na to przepisy lokalne oraz gdy jest odpowiedni przekrój kanału dymowego. Podłączenie do komina prefabrykowanego musi być zgodne z instrukcją podłączeń dla tego typu kominów. Przed wykonaniem otworów podłączeniowych w kominie, należy przeprowadzić test montażowy w celu wyznaczenia miejsca podłączenia. Minimalne wymiary podłączenia pokazane są na Rys. 1. Sprawdź czy przewód dymny na całej swojej długości jest skierowany ku górze, aż do połączenia z kominem. By umożliwić późniejsze usuwanie sadzy z rur podłączeniowych zastosuj kolano z otworem rewizyjnym. Zwróć uwagę, aby połączenia były elastyczne, tzn. nie mogą być ciasno spasowane. Pozwala to uniknąć powstawaniu pęknięć. WAŻNE! Prawidłowe i szczelne podłączenie jest istotne dla prawidłowego funkcjonowania produktu. Ciężar nie może być przeniesiony z konstrukcji obudowy kominka na komin. Obudowa kominka nie może utrudniać ruchów komina i nie może ona być przymocowana do komina. By uzyskać zalecany ciąg w kominie patrz «2.0 Dane techniczne». Jeśli ciąg jest zbyt silny, należy zainstalować szyber przewodu kominowego w celu zmniejszenia ciągu. W przypadku pożaru komina: Zamknij wszystkie przepustnice i szybry Zamknij drzwi paleniska Sprawdź, czy na strychu lub w piwnicy pojawił się dym Zadzwoń do straży pożarnej Przed ponownym użyciem komina po pożarze, uprawniona osoba musi sprawdzić instalację w celu zapewnienia, że jest w pełni funkcjonalna. 4.6 Kontrola funkcji (Rys. 6) Gdy piec jest już złożony, zawsze należy sprawdzić funkcje sterujące. Ruchome elementy powinny poruszać się z łatwością i funkcjonować w prawidłowy sposób. Piece Jøtul MF 3 jest wyposażony w następujące funkcje: Sterowanie przepustnicą drzwi popielnika (Rys. 2A) Sterowanie cięgnem powietrza do palenia (Rys. 2B) Pozycja w lewo zamknięty Pozycja w prawo całkowicie otwarty 5.0 Obsługa 5.1 Wybór paliwa Zawsze należy używać wysokiej jakości drewna lub brykietów z węgla (patrz punkt 5.6). To daje najlepsze rezultaty, inne paliwa mogą spowodować uszkodzenie pieca. 5.2 Definicja dobrej jakości drewna opałowego według Jøtul Poprzez dobrą jakość drewna opałowego rozumiemy polana np. z brzozy, buku, oraz dębu. Drewno dobrej jakości powinno być wysuszone do poziomu zawartości wody ok. 20%. Aby to osiągnąć, drzewo należy ściąć co najmniej późną zimą lub wczesną wiosną. Powinno zostać pocięte oraz ułożone na stosie w sposób umożliwiający cyrkulację powietrza. Stosy drewna powinny zostać zabezpieczone tak, aby uniknąć nadmiernej absorpcji wody deszczowej. Jesienią drewno powinno być schowane wewnątrz do zastosowania w okresie zimowym. Ilość energii uzyskiwanej z 1 kg drewna waha się nieznacznie. Z drugiej jednak strony ciężar właściwy różnych rodzajów drewna różnią się znacząco. Na przykład, dana ilość jodły wyprodukuje mniej kwh energii, niż ta sama ilość dębu, który ma większy ciężar właściwy. Energia wyprodukowana z 1 kg dobrej jakości drewna to ok. 3,8 kwh. Z 1 kg całkowicie suchego drewna (0% wilgotności) można uzyskać ok. 5 kwh, podczas gdy z drewna o wilgotności 60% tylko około 1,5 kwh/kg. Konsekwencje stosowania wilgotnego drewna to między innymi: Pojawienie się sadzy/smoły na szybie kominka oraz w kominie. Kominek daje mniej ciepła. Ryzyko pożaru jako konsekwencja akumulacji sadzy w kominku, przewodzie kominowym lub kominie. Drewno trudno się pali, a w efekcie ogień gaśnie. Nigdy nie należy rozpalać ognia przy użyciu następujących materiałów: Śmieci, toreb plastikowych itp. Malowanego lub impregnowanego drewna (wysoce toksyczne). Płyt wiórowych lub płyt laminatu. Drewna wyrzuconego przez morze (zanieczyszczone solą). Mogą one uszkodzić urządzenie oraz zanieczyścić atmosferę. Uwaga. Nigdy nie stosuj do rozpalania ognia płynów łatwopalnych takich jak benzyna, nafta, alkohol lub podobnych. Może to spowodować zagrożenie dla ciebie oraz urządzenia. 5.3 Rozmiar oraz ilość opału Jøtul MF 3 posiada znamionową moc grzewczą 6,5 kw. Zużycie drewna przy znamionowym wypromieniowaniu ciepła: ok. 2,1 kg/h. Innym ważnym czynnikiem właściwego zużycia opału jest odpowiednia długość polan. Prawidłowy rozmiar polan to: Drewno do rozpałki: Długość: ok cm Średnica: 2-5 cm Ilość: 6-8 sztuk 4

5 POLSKI Drewno opałowe: Długość: ok. 30 cm Średnica: ok. 8 cm Waga: ok. 1,7 kg Ilość: 2 sztuki 5.4 Pierwsze rozpalania Rozpal ogień wg. instrukcji zawartych w «5.5 Codzienne użytkowanie». Podtrzymaj ogień przez kilka godzin wietrząc w tym czasie pomieszczenie w celu usunięcia wszelkiego dymu oraz zapachów. Powtórz tę czynność kilka razy. Uwaga! Zapach podczas pierwszego użycia kominka Urządzenia malowane: Piec może wydzielać drażniący zapach podczas pierwszego użycia. Przyczyną jest utwardzanie się powłoki malarskiej. Mimo, że powstały podczas tego procesu gaz nie jest toksyczny, pomieszczenie należy dokładnie wywietrzyć. Pozwól, by ogień palił się przy dużym dostępie powietrza do spalania, aż wszelkie ślady gazu znikną, a dym lub zapach nie będą wyczuwalne. 5.5 Codzienne użytkowanie spalanie drewna Prawidłowe użytkowanie pieca wymaga, aby przed dodaniem drewna odczekać aż poprzedni załadunek wypali się do żaru. Otwórz całkowicie oba regulatory dopływu powietrza (Rys. 2A i 2B). Umieść dwa średniej wielkości polana w kominku, po jednym z każdej strony paleniska. Zgnieć i włóż trochę gazet lub podpałkę pomiędzy polanami i dodaj trochę szczap na rozpałkę, a następnie umieść na górze średniej wielkości polano i podpal gazetę. Stopniowo zwiększaj rozmiar ognia (patrz pkt 5.3). Drzwi pieca pozostaw lekko uchylone do czasu, aż polana nie zajmą się ogniem. Zamknij drzwi oraz regulator powietrza do rozpalania kiedy drewno opałowe zapali się, a ogień pali się dobrze. (Użyj rękawicy, jeśli uchwyt jest gorący) Za pomocą regulatora powietrza do spalania (Rys. 2B) wyreguluj pożądany stopień spalania. Moc nominalną uzyskuje się, gdy regulator powietrza do spalania jest otwarty w ok. 40% a regulator popielnika (Rys. 2A) jest zamknięty. Dokładanie drewna do pieca 1. Drewno powinno wypalić się do żaru przed ponownym dołożeniem opału. Należy lekko otworzyć drzwiczki i pozwolić na wyrównanie się podciśnienia przed ich całkowitym otwarciem. 2. Dołożyć drewno i otworzyć całkowicie regulator na kilka minut do momentu, gdy dodane drewno się zapali. 3. Regulator (Rys. 2B) można zamknąć, gdy drewno pali się prawidłowo. UWAGA: Niebezpieczeństwo przegrzania: Nigdy nie wolno używać kominka w sposób, który powoduje jego przegrzanie. Przegrzanie występuje, gdy dokłada się zbyt wiele drewna lub występuje zbyt duży dopływ powietrza, co powoduje wytworzenie się nadmiernej temperatury. Oznaką przegrzania jest rozgrzanie części kominka do czerwoności. W takim przypadku należy natychmiast ograniczyć dopływ powietrza poprzez przymknięcie regulatorów. Jeżeli podejrzewa się zbyt duży lub zbyt mały ciąg w kominie, należy zwrócić się o pomoc do kominiarza. Patrz także «2.0 Dane techniczne» i «4.5 Komin i rury podłączeniowe», aby uzyskać dodatkowe informacje. 5.6 Definicja brykietów węglowych wg Jøtul Brykiet węglowy oznacza węgiel, który spełnia warunki specyfikacji podane w normie EN 13240, Tabela B.2 (Paliwo w brykietach do zastosowań wewnętrznych). Przykładem brykietu węglowego jest produkt o nazwie Phurnacite. 5.7 Pierwsze rozpalania Zapalić ogień zgodnie z opisem w «5.4 Pierwsze rozpalania». Częstotliwość dodawania brykietów węglowych: co ok. 135 min. Dokładana ilość brykietów: 1,45 kg 5.8 Codzienna eksploatacja Podczas spalania brykietów węglowych musi być zapewniony dopływ powietrza przez ruszt popielnika. Otworzyć całkowicie regulator w drzwiach popielnika (Rys. 2A). Otworzyć regulator powietrza do spalania (Rys. 2B). Zmiąć gazetę i ułożyć na niej na krzyż nieco drewna rozpałowego (patrz pkt. 5.3). Położyć na wierzch brykiety i zapalić gazety. Zostawić drzwiczki lekko otwarte do czasu, gdy drewno rozpałowe zapali się. Wraz ze zwiększaniem się ognia może stopniowo zamykać regulator powietrza do spalania (Rys. 2B). Za pomocą regulatora w drzwiczkach popielnika (Rys. 2B) wyreguluj pożądany stopień spalania. (Użyj rękawicy, jeśli uchwyt jest gorący). Dokładanie brykietów do pieca Gdy trzeba dołożyć brykiety, należy najpierw przegarnąć żar w palenisku, aby popiół opadł do popielnika. Następnie dodać brykiety, jednak nie więcej niż określono w «5.7 Pierwsze rozpalania». W trakcie dodawania brykietów należy otworzyć regulator w drzwiczkach popielnika, aby uzyskać wymaganą temperaturę spalania. Następnie należy ustawić regulator w poprzedniej pozycji. Usuwanie popiołu Nie należy dopuszczać do gromadzenia się popiołu na ruszcie, gdyż może to powodować jego przegrzewanie i deformację. 5.9 Termometr Podczas palenia brykietem z węgla zalecamy stosowanie termometru do pieców. Termometr można kupić w dobrze zaopatrzonych sklepach z kominkami. Należy umieścić go na górnej części pieca. Wielokrotne przegrzewanie pieca (temperatury przekraczające 280 C) może spowodować konieczność wymiany części, które nie są objęte gwarancją. 5

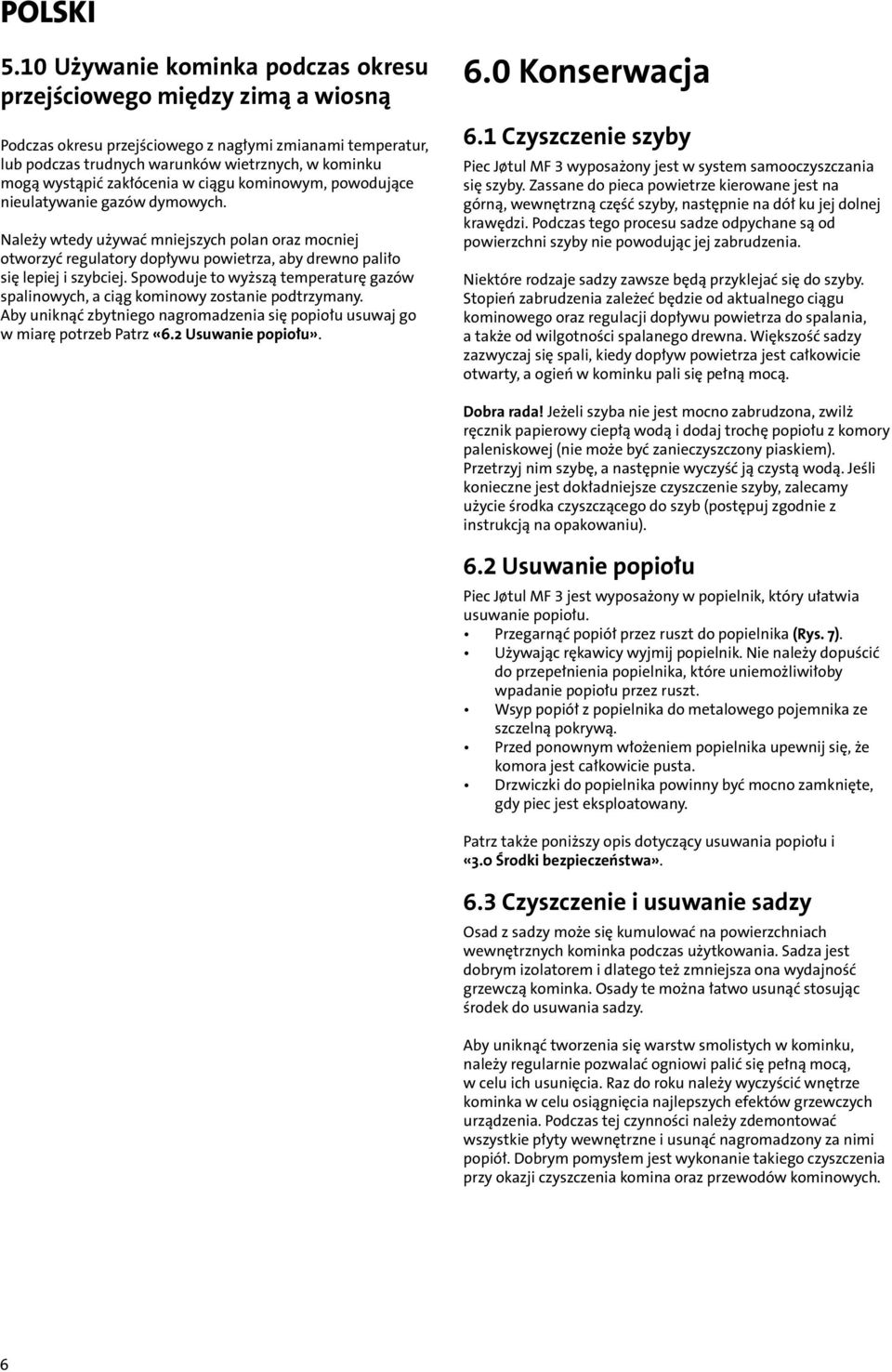

6 POLSKI 5.10 Używanie kominka podczas okresu przejściowego między zimą a wiosną Podczas okresu przejściowego z nagłymi zmianami temperatur, lub podczas trudnych warunków wietrznych, w kominku mogą wystąpić zakłócenia w ciągu kominowym, powodujące nieulatywanie gazów dymowych. Należy wtedy używać mniejszych polan oraz mocniej otworzyć regulatory dopływu powietrza, aby drewno paliło się lepiej i szybciej. Spowoduje to wyższą temperaturę gazów spalinowych, a ciąg kominowy zostanie podtrzymany. Aby uniknąć zbytniego nagromadzenia się popiołu usuwaj go w miarę potrzeb Patrz «6.2 Usuwanie popiołu». 6.0 Konserwacja 6.1 Czyszczenie szyby Piec Jøtul MF 3 wyposażony jest w system samooczyszczania się szyby. Zassane do pieca powietrze kierowane jest na górną, wewnętrzną część szyby, następnie na dół ku jej dolnej krawędzi. Podczas tego procesu sadze odpychane są od powierzchni szyby nie powodując jej zabrudzenia. Niektóre rodzaje sadzy zawsze będą przyklejać się do szyby. Stopień zabrudzenia zależeć będzie od aktualnego ciągu kominowego oraz regulacji dopływu powietrza do spalania, a także od wilgotności spalanego drewna. Większość sadzy zazwyczaj się spali, kiedy dopływ powietrza jest całkowicie otwarty, a ogień w kominku pali się pełną mocą. Dobra rada! Jeżeli szyba nie jest mocno zabrudzona, zwilż ręcznik papierowy ciepłą wodą i dodaj trochę popiołu z komory paleniskowej (nie może być zanieczyszczony piaskiem). Przetrzyj nim szybę, a następnie wyczyść ją czystą wodą. Jeśli konieczne jest dokładniejsze czyszczenie szyby, zalecamy użycie środka czyszczącego do szyb (postępuj zgodnie z instrukcją na opakowaniu). 6.2 Usuwanie popiołu Piec Jøtul MF 3 jest wyposażony w popielnik, który ułatwia usuwanie popiołu. Przegarnąć popiół przez ruszt do popielnika (Rys. 7). Używając rękawicy wyjmij popielnik. Nie należy dopuścić do przepełnienia popielnika, które uniemożliwiłoby wpadanie popiołu przez ruszt. Wsyp popiół z popielnika do metalowego pojemnika ze szczelną pokrywą. Przed ponownym włożeniem popielnika upewnij się, że komora jest całkowicie pusta. Drzwiczki do popielnika powinny być mocno zamknięte, gdy piec jest eksploatowany. Patrz także poniższy opis dotyczący usuwania popiołu i «3.0 Środki bezpieczeństwa». 6.3 Czyszczenie i usuwanie sadzy Osad z sadzy może się kumulować na powierzchniach wewnętrznych kominka podczas użytkowania. Sadza jest dobrym izolatorem i dlatego też zmniejsza ona wydajność grzewczą kominka. Osady te można łatwo usunąć stosując środek do usuwania sadzy. Aby uniknąć tworzenia się warstw smolistych w kominku, należy regularnie pozwalać ogniowi palić się pełną mocą, w celu ich usunięcia. Raz do roku należy wyczyścić wnętrze kominka w celu osiągnięcia najlepszych efektów grzewczych urządzenia. Podczas tej czynności należy zdemontować wszystkie płyty wewnętrzne i usunąć nagromadzony za nimi popiół. Dobrym pomysłem jest wykonanie takiego czyszczenia przy okazji czyszczenia komina oraz przewodów kominowych. 6

7 6.4 Czyszczenie rur podłączeniowych oraz komina Komin należy czyścić okresowo, zgodnie z obowiązującymi przepisami lub w przypadku stwierdzenia jego mocnego zabrudzenia sadzą. W trakcie czyszczenia przewodu dymowego, kominiarz ma obowiązek wyczyścić również rury łączące kominek z kanałem dymowym, usunąć sadze zgromadzone w wyczystce oraz dokonać oceny stanu technicznego komina. Wszelkie zauważone pęknięcia i nieszczelności muszą być naprawione przed ponownym rozpaleniem kominka. W przypadku rur podłączeniowych zamontowanych z tyłu, podnieść górną ścianę korpusu i wyczyścić rury przez otwór. W przypadku rur podłączeniowych zamontowanych od góry, rury można czyścić przez wyczystkę lub przez drzwi pieca po wcześniejszym demontażu płyty dopalającej. Patrz pkt 7.1 opisujący procedurę czyszczenia takich rur. 6.5 Kontrola kominka Jøtul zaleca, by dokładnie dokonać własnej kontroli pieca po jego czyszczeniu. Należy sprawdzić wszelkie dostępne powierzchnie czy nie ma pęknięcia. Również należy sprawdzić, czy wszystkie spoiny są szczelne oraz czy uszczelki znajdują się we właściwych miejscach. Wszystkie uszczelki i sznury wykazujące ślady zużycia lub odkształcenia muszą zostać wymienione. Aby tego dokonać należy dokładnie wyczyść rowki z resztek starego uszczelnienia i kleju. Po odkurzeniu, rowek odtłuszczamy przecierając denaturatem. Gdy denaturat odparuje należy zastosować klej ceramiczny i wcisnąć nową uszczelkę lub sznur dokładnie w odpowiednie miejsce. Klej ceramiczny oraz odpowiednie sznury i uszczelki są dostępne w miejscowym sklepie Jøtul. 6.6 Konserwacja powierzchni zewnętrznych Urządzenia malowane mogą zmienić kolor po kilku latach użytkowania. Przed nałożeniem nowej warstwy farby powierzchnię należy oczyścić ze wszelkich luźnych cząsteczek i dokładnie odtłuścić. Odpowiednią farbę można nabyć w miejscowym sklepie Jøtul. 7.0 Serwis Ostrzeżenie! Jakiekolwiek zmiany w konstrukcji pieca są niedopuszczalne i mogą być przyczyną jego uszkodzenia i utraty gwarancji. Należy stosować tylko oryginalne części zamienne 7.1 Wymiana płyt wewnętrznych / wewnętrznej płyty dennej (Rys. 7) 1. Wyjmij listwę zębową (Rys. 7C). 2. Unieś półkę dymową do przodu i na bok i wyjmij ją przez drzwiczki ta wermakulitowa). 3. Zdemontuj boczne płyty paleniskowe (Rys. 2E), podnosząc je nieznacznie, a następnie wyciągając na zewnątrz. 4. Wyjmij ruszt popielnika, a następnie unieś i wyjmij wewnętrzną płytę denną (Rys. 7A i 7B). 5. Nowe płyty włóż w odwrotnej kolejności: najpierw dolną, następnie tylną i boczne. 8.0 Wyposażenie opcjonalne Zestawy i elementy podłączeniowe SF40M08M001 zestaw podłączeniowy ø160 do Jøtul F 3 TD / Jøtul F 8 TD - tył SF40M08M002 zestaw podłączeniowy ø160 do Jøtul F 3 TD / Jøtul F 8 TD - góra TS40H019 rura ø150 łącznik do Jøtul F 3 TD / Jøtul F 8 TD TS40K002 radiator ø160 do Jøtul F 3 TD / Jøtul F 8 TD Grill TS55A003 grill do Jøtul F 3 TD / Jøtul F 8 TD Płyta grzejna TS55Z001 płyta grzejna do Jøtul F 3 TD / Jøtul F 8 TD Płyty podłogowe patrz cennik 9.0 Przyczyny problemów z obsługą - rozwiązywanie Niedostateczny ciąg Sprawdź długość komina oraz sprawdź czy jest ona zgodna z przepisami prawa krajowego. (Patrz również «2.0 Dane techniczne» oraz «4.5 Komin oraz przewód kominowy».) Upewnij się, że minimalny przekrój komina jest zgodny z «2.0 Dane techniczne» w instrukcji montażu. Upewnij się, że nic nie blokuje uchodzenia gazów dymowych: gałęzie, drzewa, gniazda ptaków w kanale dymowym itp. Jeśli zachodzi podejrzenie nadmiernego/niedostatecznego ciągu w kominie, skonsultuj się ze specjalistą w celu dokonania czyszczenia, pomiarów oraz regulacji. Ogień po jakimś czasie gaśnie Upewnij się, że drewno jest odpowiednio suche. Sprawdź czy w domu jest podciśnienie, wyłącz wentylatory mechaniczne i otwórz okno blisko kominka. Sprawdź, czy regulatory dopływu powietrza są otwarte. Sprawdź, czy wylot przewodu kominowego jest drożny. Na szybie zbiera się duża ilość sadzy POLSKI Niektóre rodzaje sadzy zawsze będą przyklejać się do szyby, ale ilość sadzy zależy od: Gatunku spalanego drewna. Wilgotności opału. Miejscowych warunków ciągu kominowego. Otwarcia regulatorów dopływu powietrza. Większość rodzajów sadzy zazwyczaj spali się, kiedy regulatory dopływu powietrza będą całkowicie otwarte, a ogień w kominku będzie palił się pełną mocą. (Patrz «6.1 Czyszczenie szyby dobra rada».) 7

8 Jøtul MF 3 / F 3 TD Rys. 1 Minimalne wymiary płyty podłogowej Odległości od palnej ściany. X / Y= zależy od przepisów krajowych. * Z zamontowaną osłoną blaszaną Strefa radiacji 600 Jøtul MF 3 Jøtul F 3 TD Odległości od niepalnej ściany x Y * * * * 590 * Ściana palna Ściana niepalna Podane wymiary odnoszą się do produktów niewykończonych. Po malowaniu lub emaliowaniu, wymiary mogą się różnić nieznacznie P02 8

9 Rys. 2 Rys. 3 B E D C A Rys. 4 A Rys. 5 A Rys. 6 Rys. 7 A B A C 9

10 Jøtul Polska Sp.z o.o Draw.no P05 Maj 2010 Firma Jøtul prowadzi politykę stałego poprawiania i ulepszania swoich wyrobów. Mogą zatem, w każdej chwili, bez uprzedzenia, ulec zmianie specyfikacje, wzornictwo, materiał, czy wymiary. Działanie i wygląd naszych wyrobów zależą od zmiennych czynników, takich jak jakość instalacji i działanie systemu usuwania spalin. Jakość Jøtul AS funkcjonuje w oparciu o system kontroli NS-EN ISO 9001 obejmujący rozwój, produkcję i dystrybucję pieców i wkładów kominkowych. Ta polityka daje naszym klientom poczucie bezpieczeństwa i zapewnia najwyższą jakość produktu, co jest wynikiem wieloletnich doświadczeń istniejącej od 1853 roku firmy Jøtul. Jøtul Polska Sp. z o.o. Polska, Gdańsk ul. Twarda 12 A
