1 Mobilny makerspace Warsztat Konstruktorów Marzeń Narzędzia potrzebne w Waszym warsztacie powinny mieć swoje miejsce. Ponieważ pracownie techniczne są obecnie rzadkością, proponujemy Wam jedno z możliwych rozwiązań problemu przechowywania narzędzi, czyli budowę mobilnego makerspace u. Każdy z Was ma inne potrzeby, dlatego konstruujcie wózki w dowolny sposób być może zamiast budować cały makerspace od zera, wyciągnięcie z piwnicy starą szafkę kuchenną, którą wyposażycie w kółka? Jesteśmy bardzo ciekawi, jak będą wyglądać skonstruowane przez Was warsztaty. Z przyjemnością obejrzymy efekty Waszej pracy! Zdjęcia, uwagi i pytania ślijcie na adres: justyna.picheta@kopernik.org.pl. Materiały do budowy makerspace u: Nazwa Ilość Cena Zestawy kołowe 4 95,90 zł Paleta (80 60 cm) 1 17 zł Drewniany regał piwniczny ,98 zł Płyta HDF 1 20 zł Płyta perforowana 1 10 zł Kątowniki zł Klej do drewna 1 13,75 zł Płyta OSB (80 60 cm) 1 5 zł Kłódka 4 24,72 zł Haki oczkowe (opakowanie) 1 2 zł Taśma magnetyczna 1 29,99 zł Wkręty do drewna (4 45 mm) 200 szt. 13 zł Wkręty do drewna (5,5 25 mm) 200 szt. 7 zł Wkręty do drewna (3 30 mm) 200 szt. 7 zł Suma: 365,37 zł 1 Do budowy naszego prototypu wykorzystaliśmy drewniany regał piwniczny, kupiony w sklepie Leroy Merlin. Możecie zastąpić go innym regałem (np. metalowym) i dostosować szerokość i wysokość ścianek. Pamiętajcie, że w większości sklepów budowlanych, takich jak np. Castorama, istnieje możliwość przycięcia płyt na wymiar.

2 Pomysł na wyposażenie warsztatu 2 : Nazwa narzędzia Ilość Cena Kombinerki 2 24 zł Nóż (zestaw) 2 13 zł Nożyczki (zestaw) 2 19 zł Młotek 2 34 zł Piła płatnica 1 15 zł Piła kątowa zł Śrubokręty (zestaw) 2 16 zł Pilniki (zestaw) 1 25 zł 2 Być może niektóre z zaproponowanych przez nas narzędzi Wam się nie przydadzą, a w Waszych warsztatach pojawią się te, o których nawet nie pomyśleliśmy!

3 Pistolet do kleju na gorąco 2 78 zł Wiertła i bity (zestaw) 1 55 zł Taśma klejąca (duct tape) 2 40 zł Ścisk stolarski 4 56 zł Miarka 4 24 zł Imadło 2 28 zł Wkrętarka zł

4 Wyrzynarka zł Narzędzie wielofunkcyjne DREMEL zł Akcesoria do narzędzia DREMEL 3000 (zestaw) 1 40 zł Okulary ochronne 3 12 zł Rękawice ochronne 3 6 zł Apteczka 1 25 zł Stacja lutownicza zł Niezbędnik warsztatowy Forbot 1 93 zł Zestaw startowy Arduino zł

5 Instrukcja budowy Mobilny makerspace to prosta konstrukcja, składająca się z kilku połączonych ze sobą elementów. Do montażu konstrukcji potrzebne są następujące narzędzia: Narzędzia: wkrętarka zestaw bitów oraz wierteł ściski stolarskie piła kątowa klej do drewna wkręty (4 45 mm) wkręty (5,5 25 mm) Materiały do budowy: drewniana paleta (80 60 cm) płyta OSB 4 zestawy kołowe 2 regały 2 płyty pilśniowe perforowane 2 płyty HDF białe metalowe kątowniki klej cyjanoakrylowy (kropelka) 16 kątowników kawałki sklejki + wkręty i śruby M4

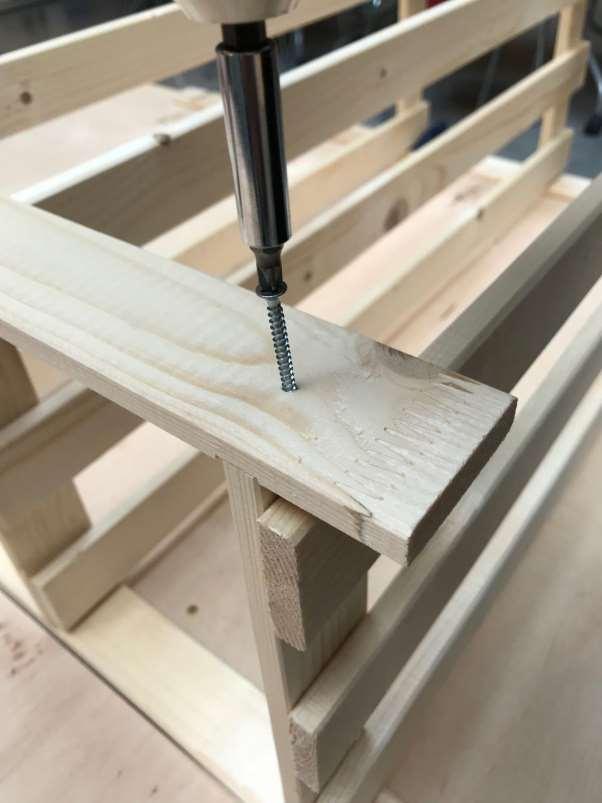

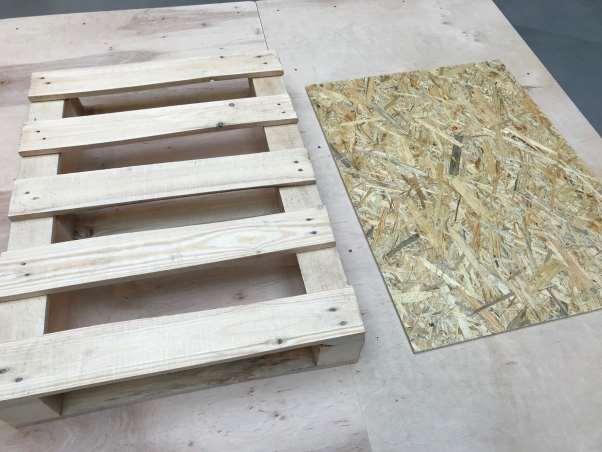

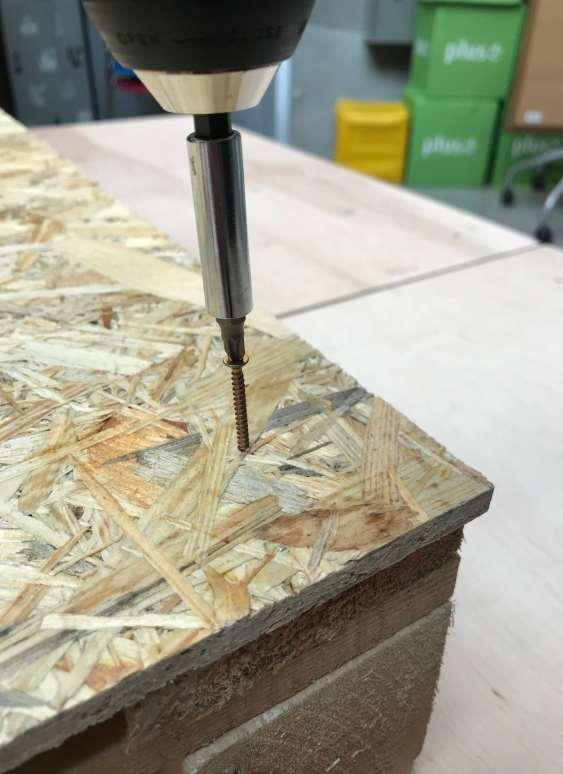

6 1. Przytwierdzanie płyty OSB do palety Budowę makerspace u rozpoczynamy od przytwierdzenia płyty OSB do palety. W ten sposób powstanie podstawa, na której będziemy budować resztę konstrukcji. Do przytwierdzenia płyty OSB potrzebujemy wkrętów o rozmiarze 4 45 mm. Wkręty wkręcamy w sześciu punktach zaznaczonych na poniższym zdjęciu.

7 Aby ułatwić sobie wkręcanie wkrętów, możemy wcześniej wywiercić niewielki otwór pilotujący, który naprowadzi wkręt w odpowiednie miejsce. Warto przymocować płytę OSB do palety ściskami stolarskimi.

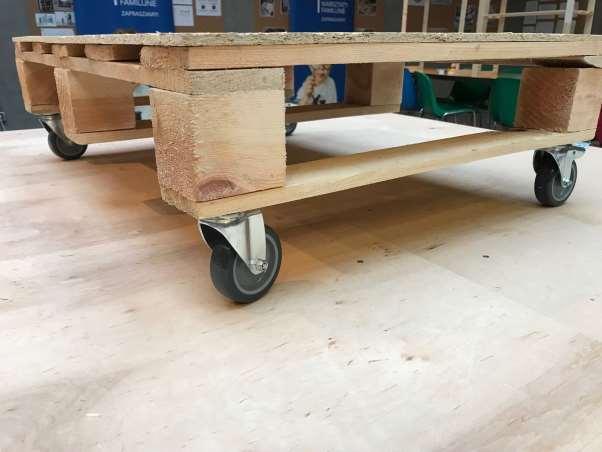

8 2. Mocowanie zestawów kołowych

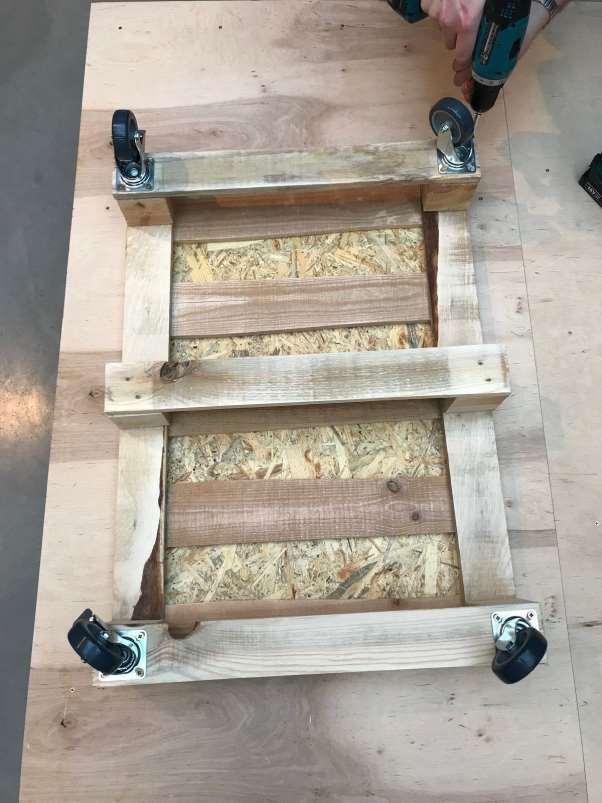

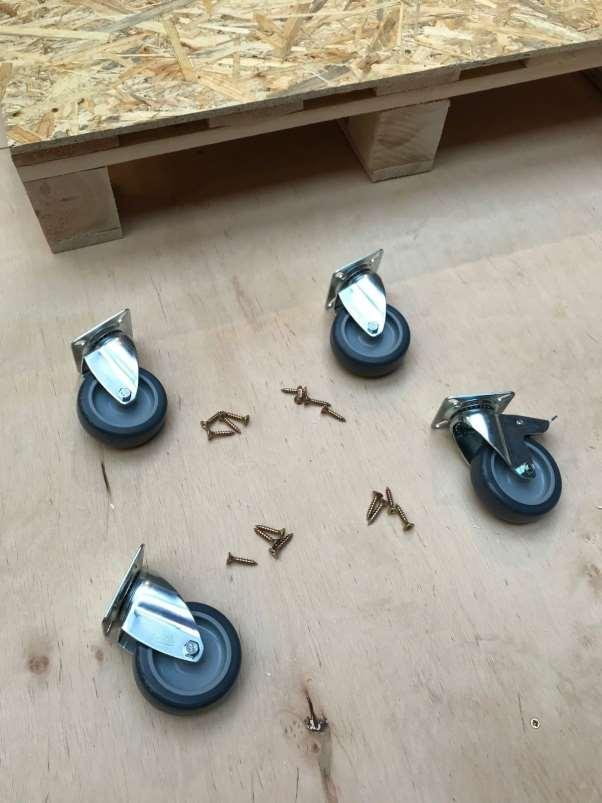

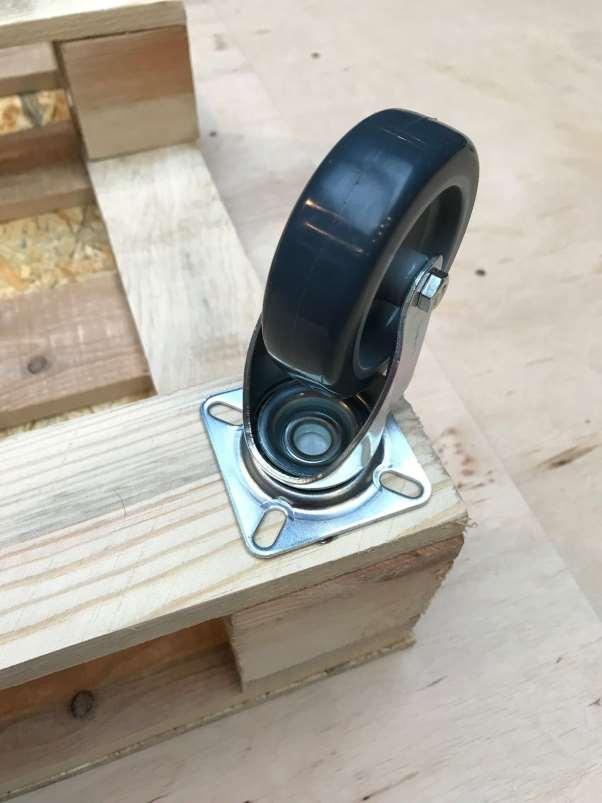

9 Kolejny krok to przymocowanie zestawów kołowych do spodu palety. Zacznijmy od przymiarki. Do przytwierdzenia zestawów kołowych do palety potrzebne są grube wkręty o wymiarach 5,5 25 mm.

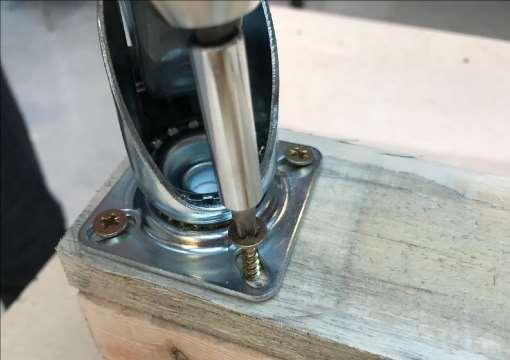

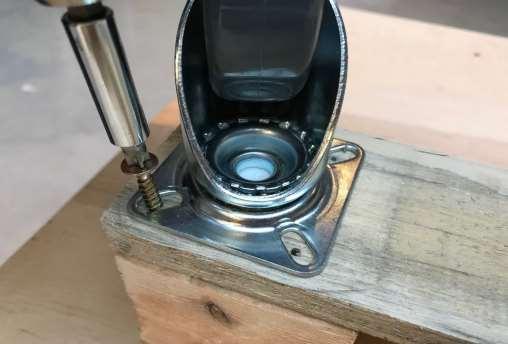

10 W miejscu otworów montażowych wiercimy otwory pilotujące. Ułatwi to precyzyjne wkręcenie wkrętów. Wkręcamy dwa wkręty do połowy. To pozwoli nam dopasować pozycję zestawu kołowego do otworów pilotujących. Wkręcamy pozostałe wkręty, a następnie wszystkie dokręcamy do końca.

11

12

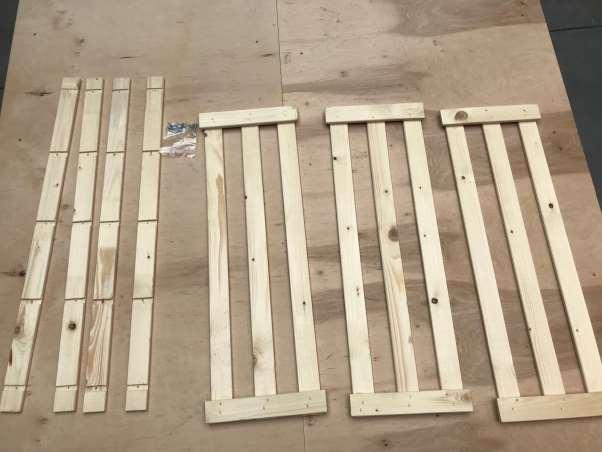

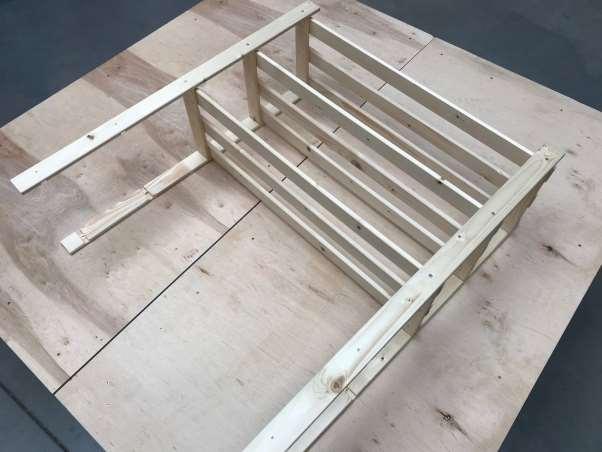

13 3. Montaż pierwszego regału Podstawę z kółkami odkładamy na bok i przystępujemy do montażu regałów, które później przymocujemy do podstawy. Każdy regał składa się z czterech wsporników oraz trzech półek. Ostateczne rozmieszczenie półek oraz ich liczba w każdym regale zależy od Was. Proponujemy, aby pierwszy regał miał trzy półki, a drugi tylko jedną, umieszczoną na samej górze.

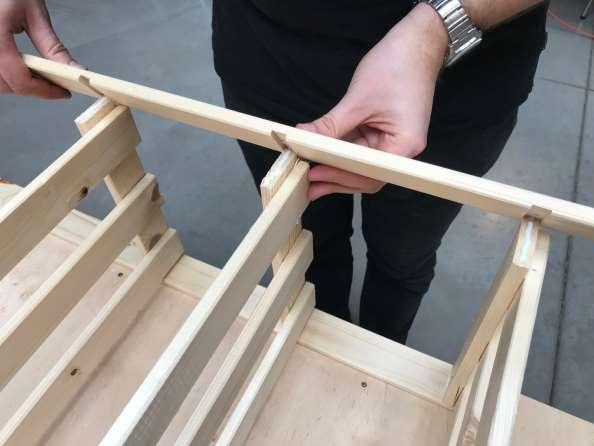

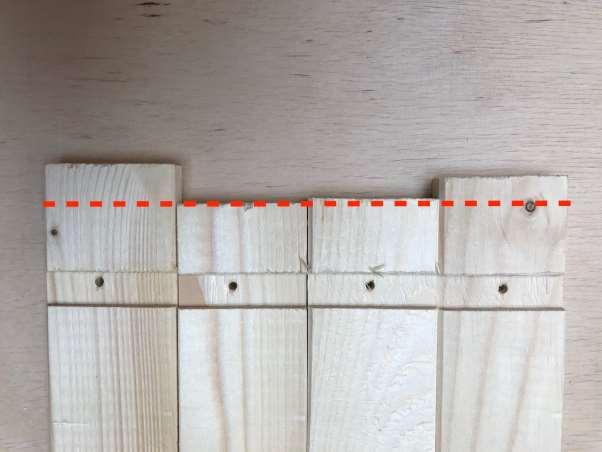

14 Montaż regału rozpoczynamy od sprawdzenia długości wszystkich wsporników oraz odległości między wgłębieniami służącymi do zamocowania półek. Niestety wsporniki są czasem nierówne (jak na zdjęciu powyżej). W takiej sytuacji powinniśmy skrócić je tak, aby przynajmniej z jednej strony odległość pomiędzy ich końcami a pierwszym wgłębieniem była jednakowa. Układamy dwa wsporniki na stole. Przykładamy półki w miejscach, gdzie chcemy je zamontować. Kładziemy kolejne dwa wsporniki i sprawdzamy, czy wszystkie elementy do siebie pasują. Najlepiej wykonywać tę czynność we dwie osoby. Można też wesprzeć się ściskami stolarskimi.

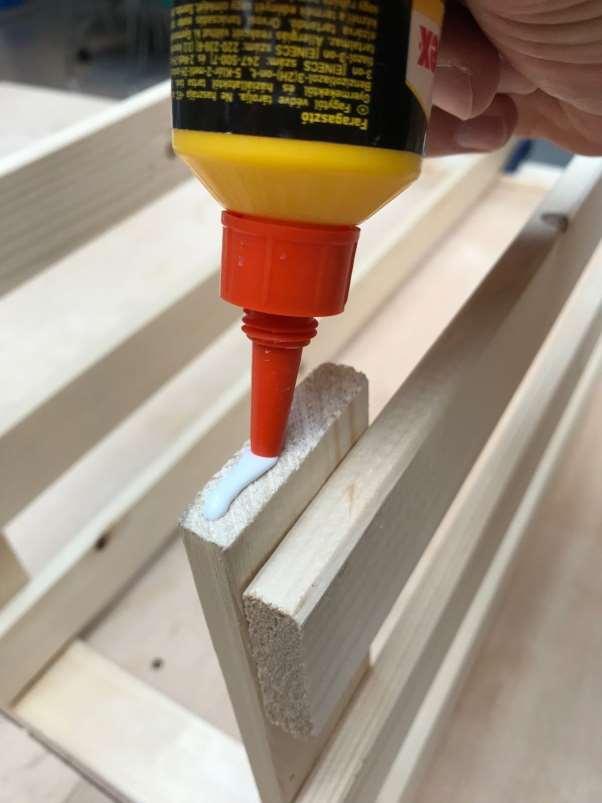

15 Kiedy już wszystkie elementy do siebie pasują, przystępujemy do montażu. Przed przytwierdzeniem półek aplikujemy trochę kleju do drewna wzdłuż wgłębienia lub na boczne krawędzie półki łączącej się ze wspornikiem. Dzięki temu cała konstrukcja będzie sztywniejsza i bardziej wytrzymała.

16 We wspornikach wiercimy otwory pilotujące, a następnie przytwierdzamy półki, wkręcając wkręty dołączone do pudła z regałem.

17

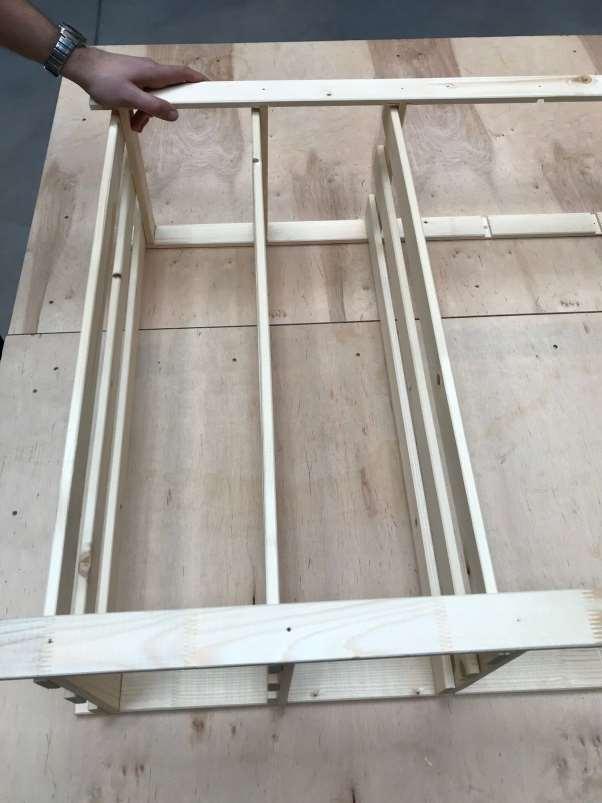

18 Kiedy wszystkie półki zostaną przytwierdzone, odwracamy konstrukcję na drugą stronę i powtarzamy całą operację jeszcze raz (przymierzamy wsporniki, aplikujemy klej do drewna i wkręcamy wkręty).

19

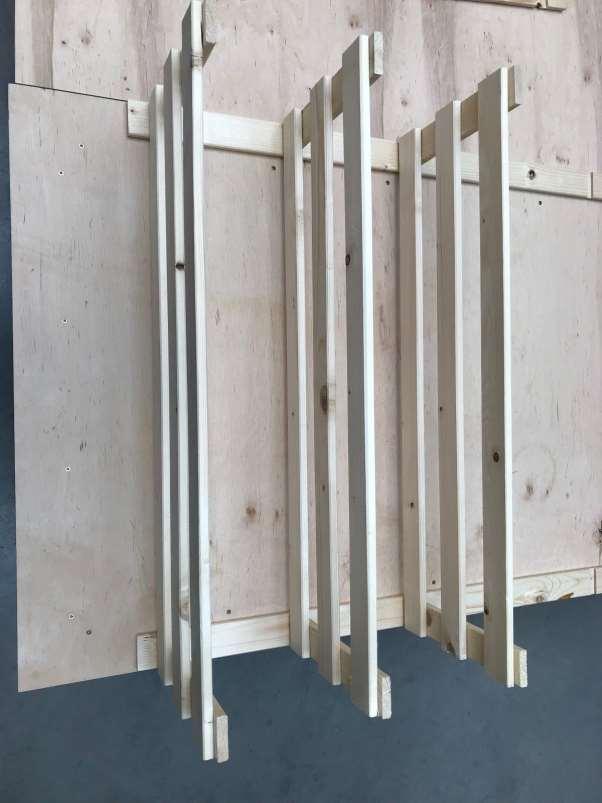

20 4. Montaż drugiego regału (z jedną półką) Analogicznie montujemy drugi regał. W tym regale proponujemy zamontować jedynie górną półkę. Aby ułatwić sobie przykręcanie tylko jednej półki, możemy podstawić sobie drugą półkę na czas montażu.

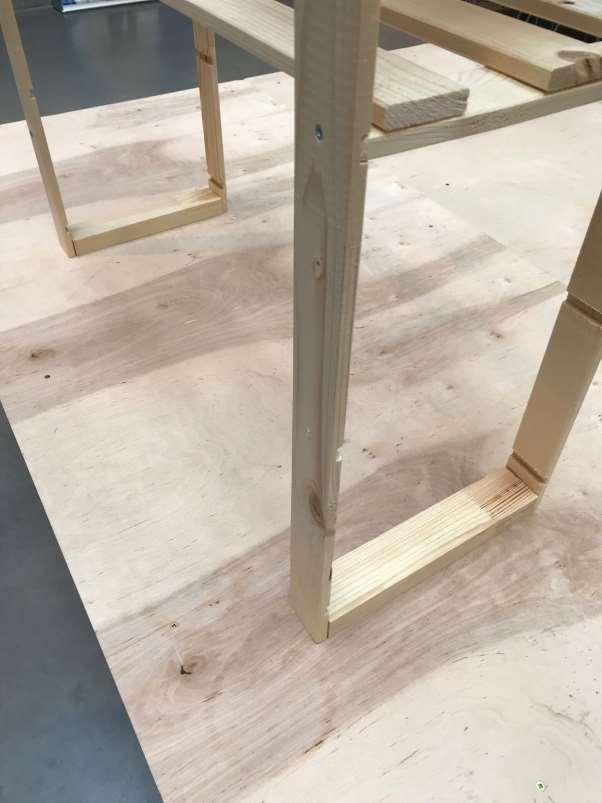

21 5. Montaż dolnej poprzeczki do podstawy pierwszego regału (z trzema półkami) W celu wzmocnienia konstrukcji na dole między wspornikami montujemy dodatkowe belki poprzeczki, które usztywnią konstrukcję.

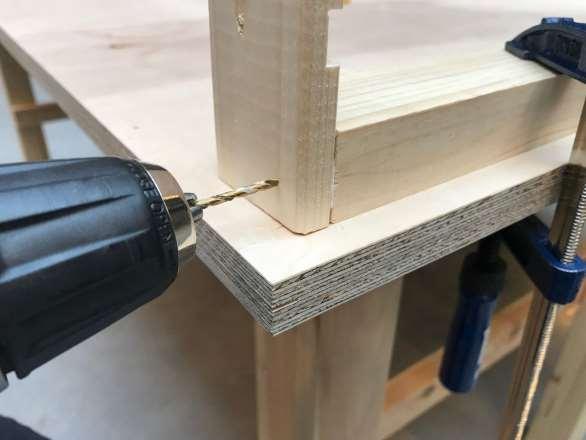

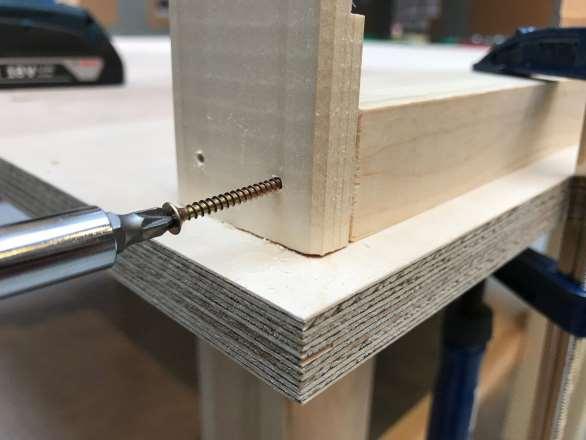

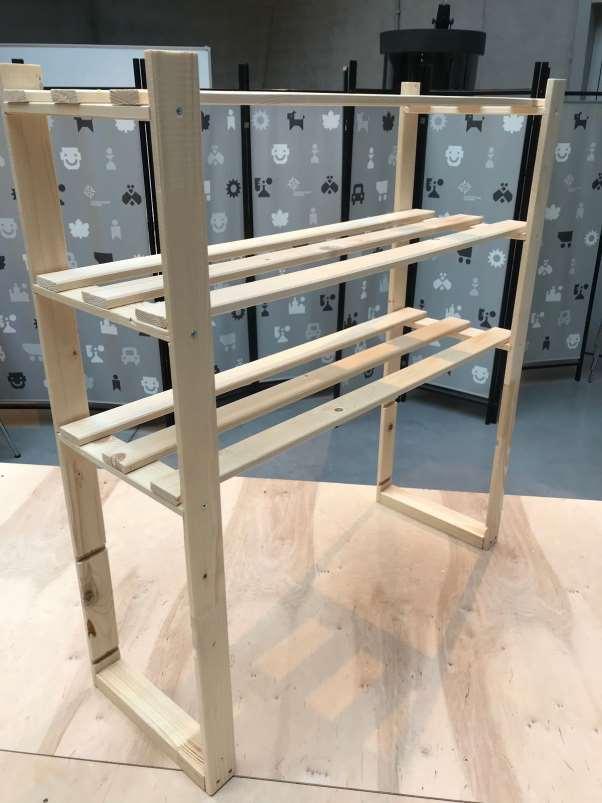

22 Mierzymy odległość pomiędzy wspornikami (na wysokości półek). Przy użyciu piły ukosowej wycinamy z drewnianej listwy dwa kawałki jednakowej długości. W miejscu łączenia aplikujemy klej do drewna Umieszczamy poprzeczkę na samym dole regału. Po bokach wsporników wiercimy otwory pilotujące i przytwierdzamy poprzeczkę do regału za pomocą wkrętów o wymiarach 3 30 mm.

23

24

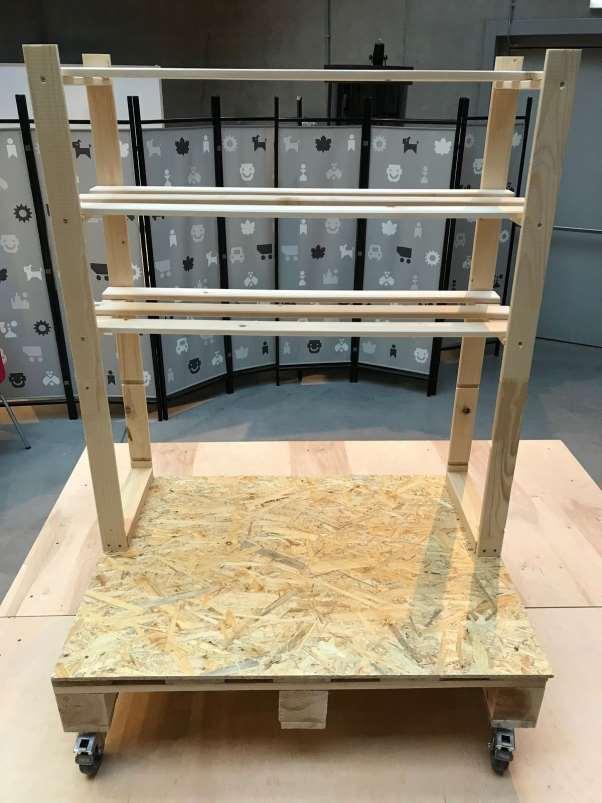

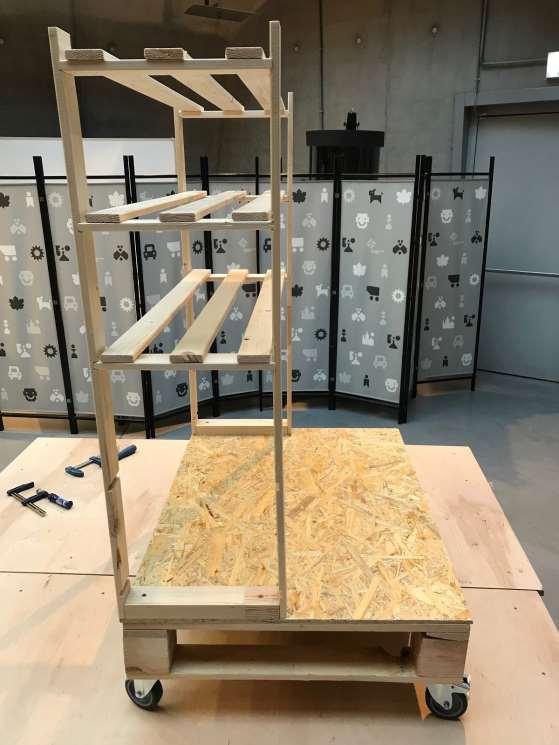

25 6. Montaż pierwszego regału (z trzema półkami) do podstawy na kółkach

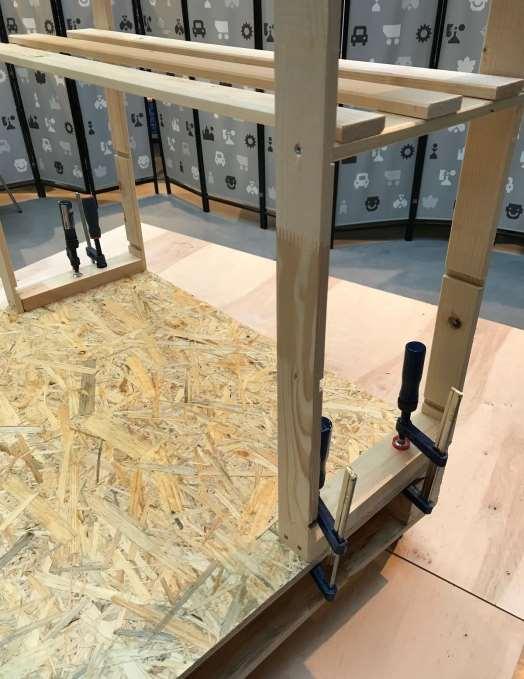

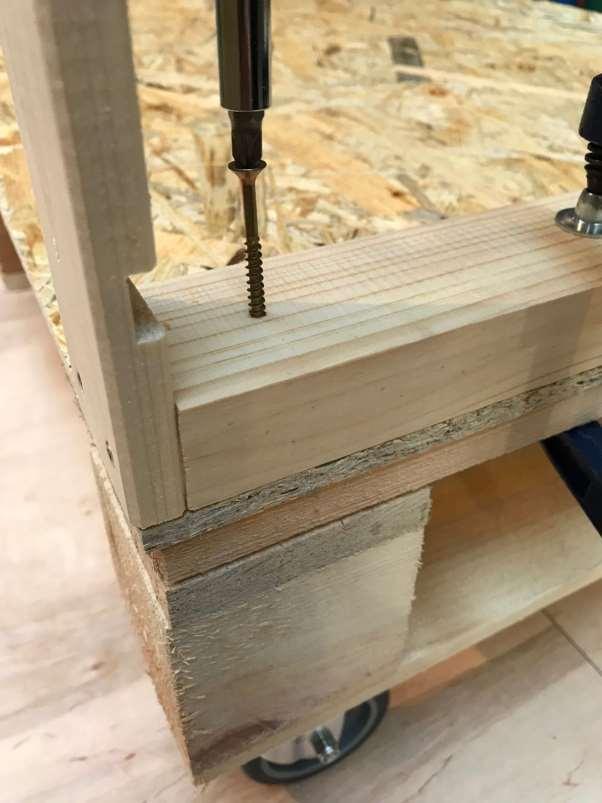

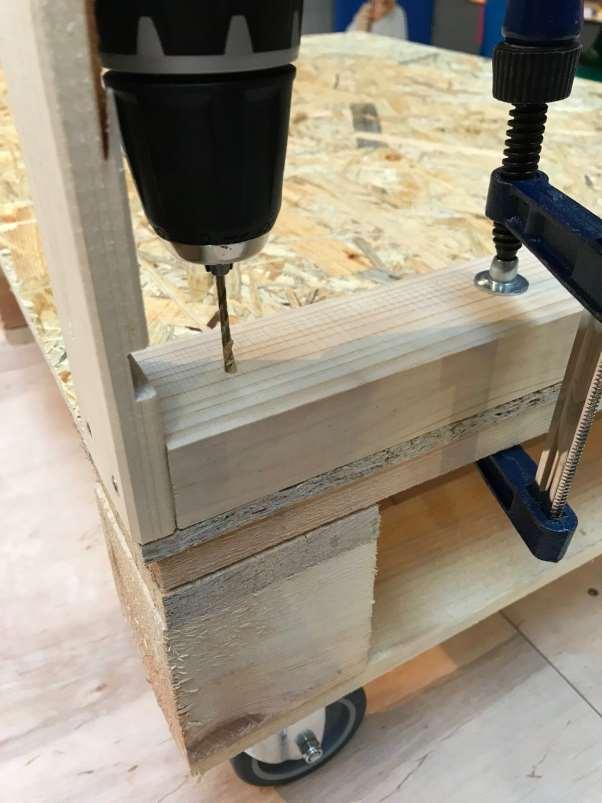

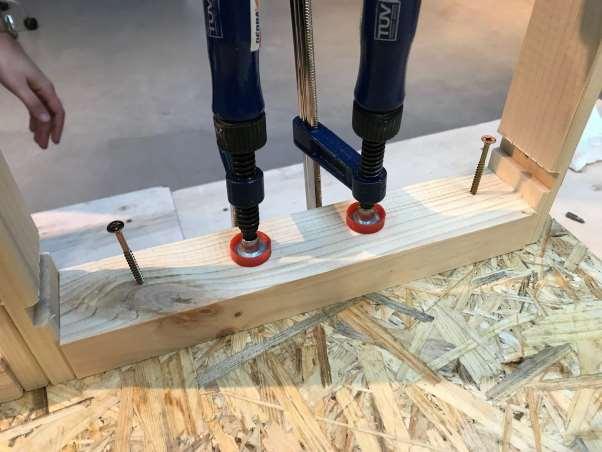

26 Na stole roboczym (lub na podłodze) ustawiamy paletę z zamontowanymi kółkami i blokujemy dwa zestawy kołowe, aby podstawa nie przemieszczała się. Umieszczamy regał (z trzema półkami) na palecie równo z krawędziami płyty OSB. Mocujemy regał do palety za pomocą ścisków stolarskich. Wiercimy otwory pilotujące i przytwierdzamy regał do podstawy za pomocą wkrętów o wymiarach 4 45 mm (po dwa wkręty na każdą poprzeczkę).

27

28

29 7. Montaż dolnej belki do drugiego regału (z jedną półką) Postępujemy analogicznie do pkt 5.

30 8. Montaż drugiego regału (z jedną półką) do podstawy

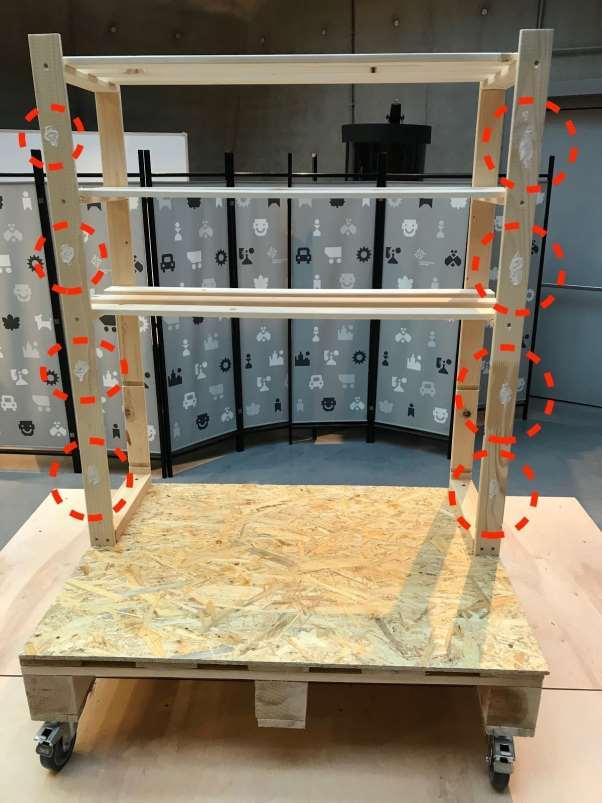

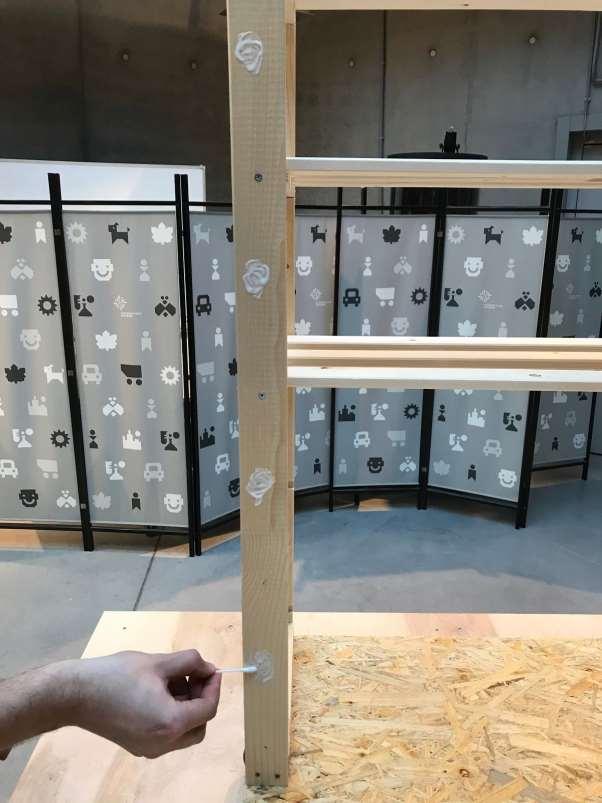

31 Przed montażem drugiego regału na wsporniki punktowo aplikujemy klej do drewna (jak na zdjęciu powyżej). W kolejnym kroku będziemy łączyć regały za pomocą wkrętów. Zastosowany wcześniej klej dodatkowo wzmocni połączenie.

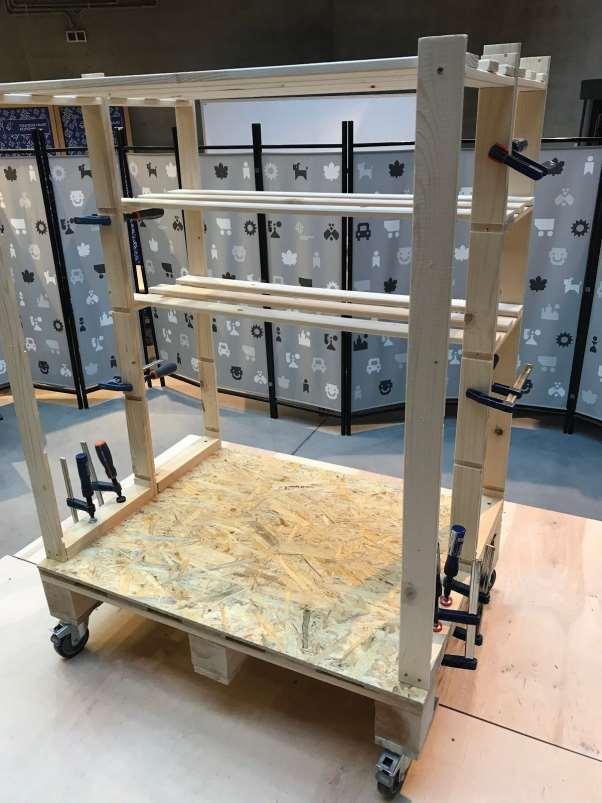

32 Przykładamy drugi regał do pierwszego. Staramy się ustawić go w taki sposób, aby wsporniki obu regałów jak najściślej do siebie przylegały. Mocujemy regał do palety oraz do pierwszego regału za pomocą ścisków stolarskich.

33 Montując drugi regał do palety, postępujemy analogicznie do pkt 6.

34

35 9. Połączenie dwóch regałów

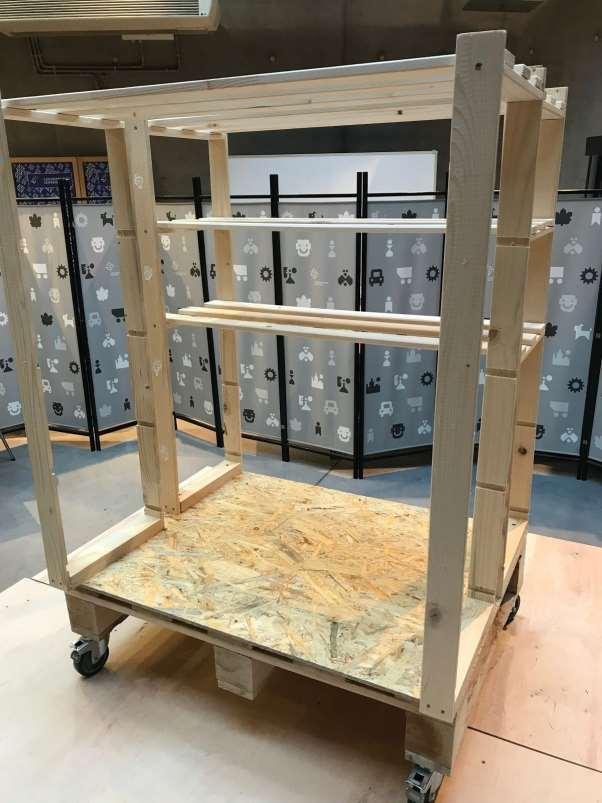

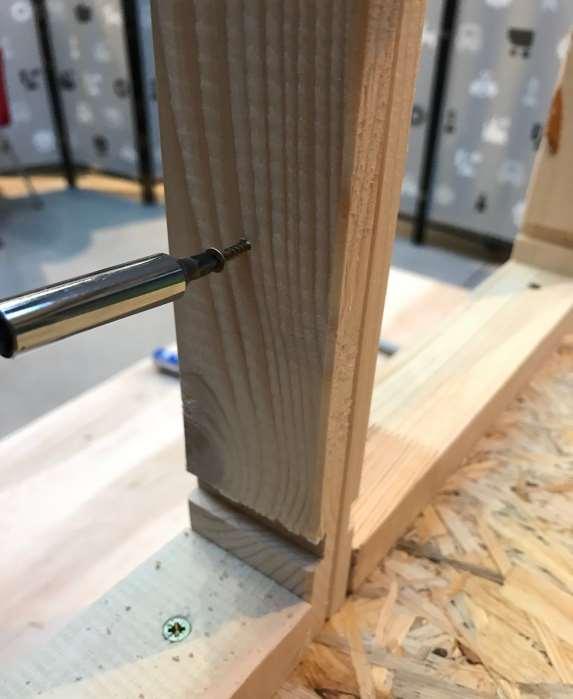

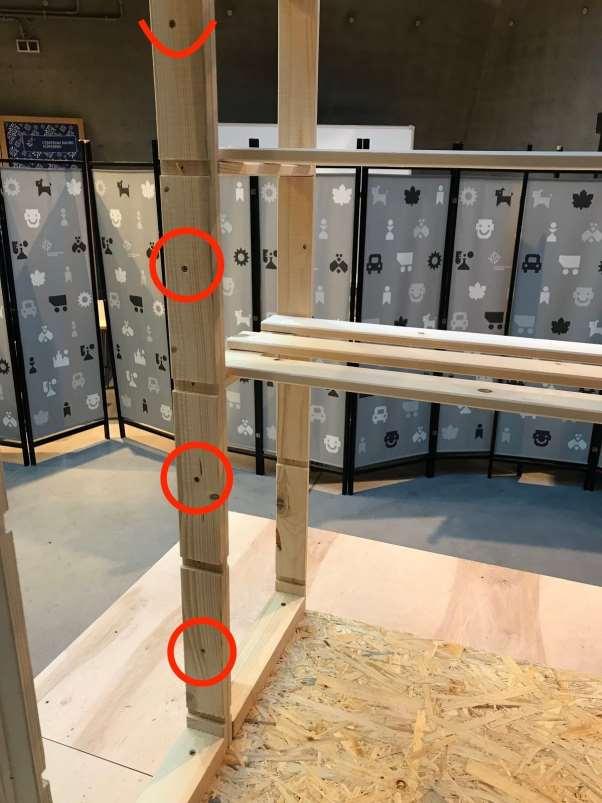

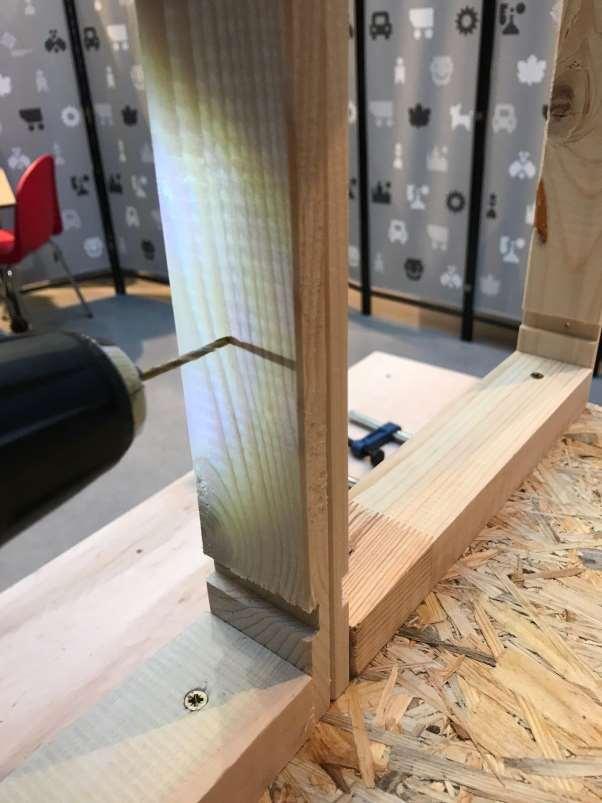

36 Kiedy oba regały są już przytwierdzone do podstawy, możemy je ze sobą połączyć. Za pomocą wkrętów o wymiarach 3 20 mm łączymy wsporniki obu regałów w miejscach, gdzie wcześniej aplikowaliśmy klej do drewna (cztery wkręty na każdą parę wsporników). Gratulacje! Ukończyliśmy montaż głównej części makerspace u.

37

38

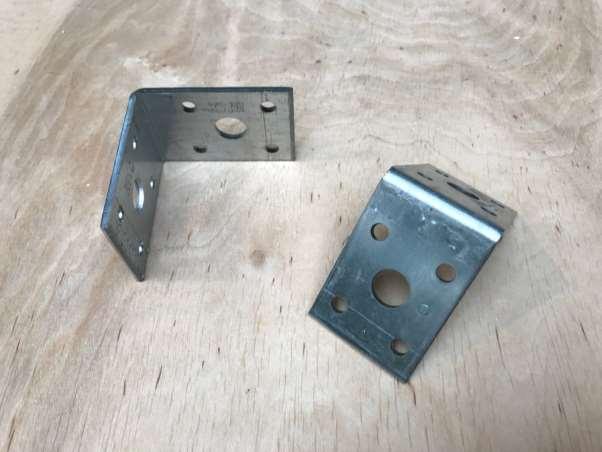

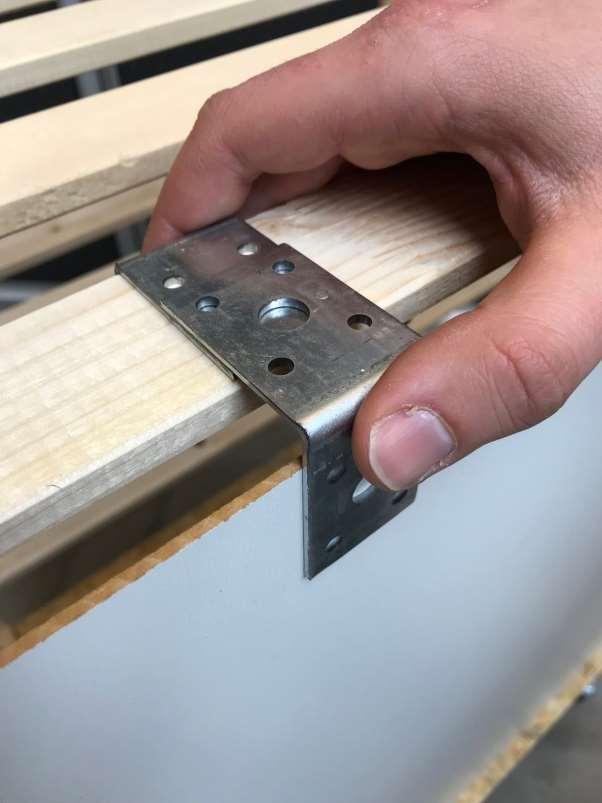

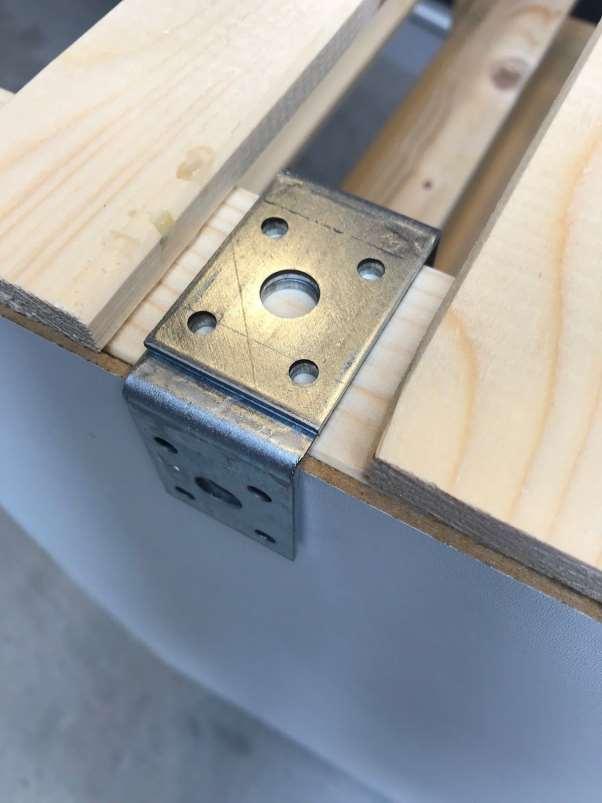

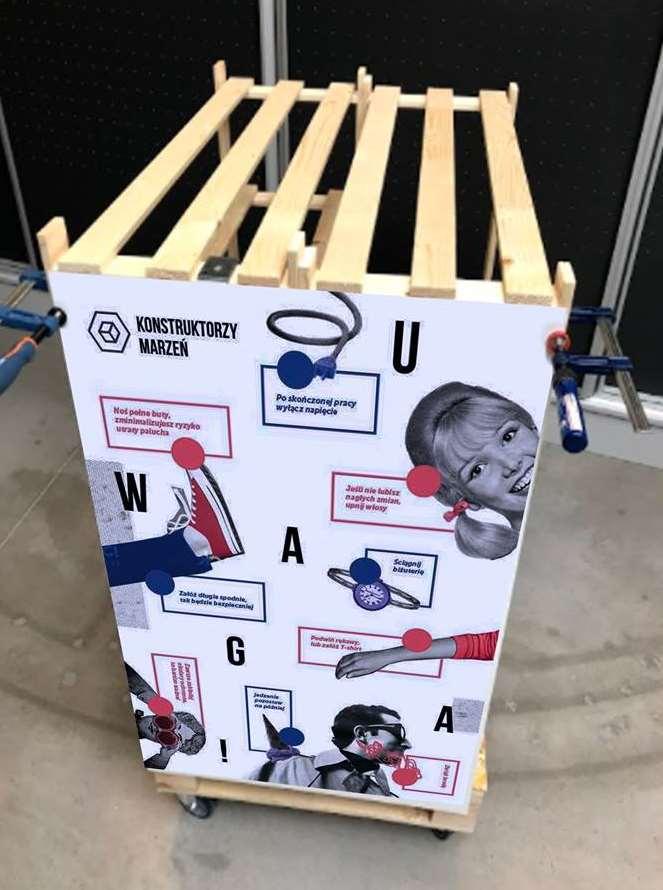

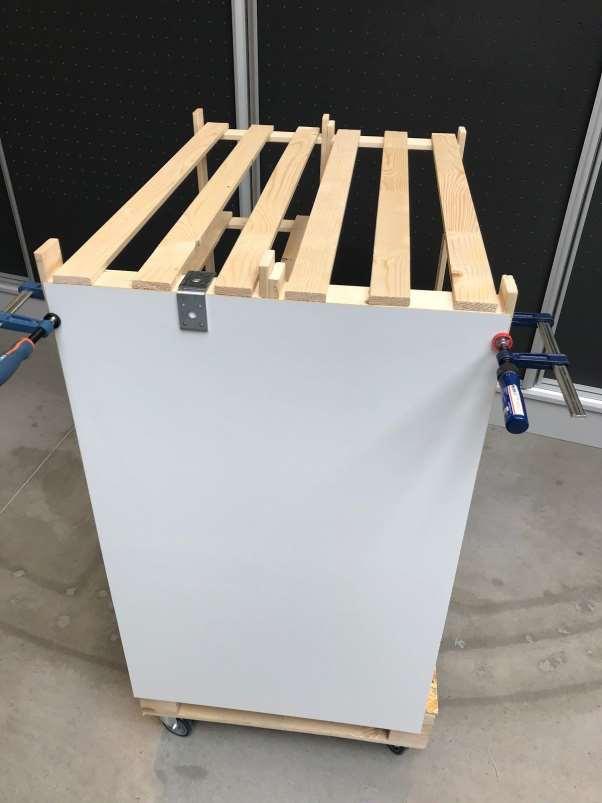

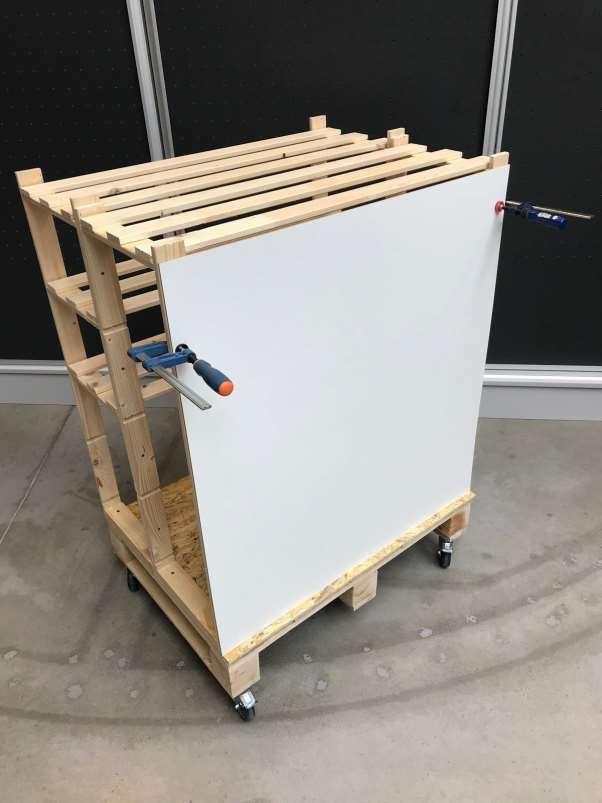

39 10. Łączenie kątowników tworzących haki Kolejny etap to montaż ścianek makerspace u. Zaczynamy od połączenia par kątowników, które utworzą haki. Na nich będą wisieć wszystkie ścianki. Montujemy ściankę do dłuższego boku makerspace u za pomocą ścisków stolarskich (lub korzystamy z pomocy drugiej osoby, która będzie przytrzymywać nam ściankę przy kolejnych czynnościach). Przed połączeniem kątowników w miejscach, w których będą tworzyć haki, odmierzamy odległość między wierzchołkami ich kątów. Czynność tę powtarzamy przy mniejszych bocznych ściankach, ponieważ tam odległość będzie inna (mniejsza).

40

41

42

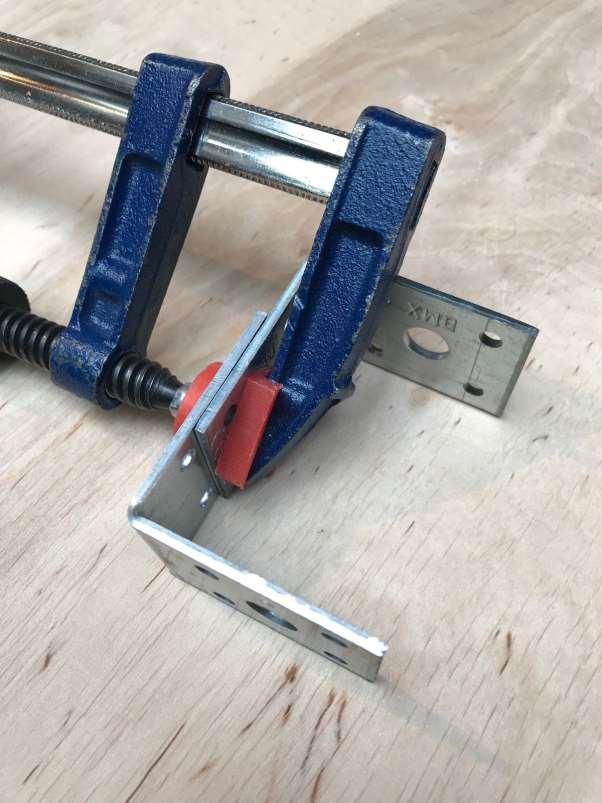

43 Kiedy ustalimy odpowiednie odległości, łączymy kątowniki klejem cyjanoakrylowym (tzw. kropelką) i dociskamy za pomocą ścisku stolarskiego. Na każdą ściankę przypadają dwa haki, a każdy hak jest złożony z dwóch kątowników.

44

45

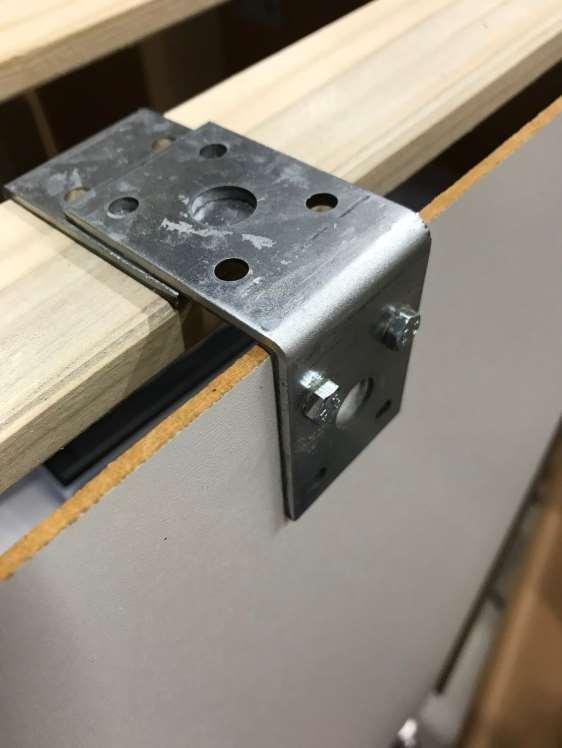

46 11. Montaż haków do ścianek bocznych Po związaniu kleju możemy rozpocząć montaż haków do ścianek. Do frontowej ścianki haki przytwierdzamy za pomocą małych śrubek (M4). Wcześniej trzeba tylko wywiercić otwory w odpowiednich miejscach.

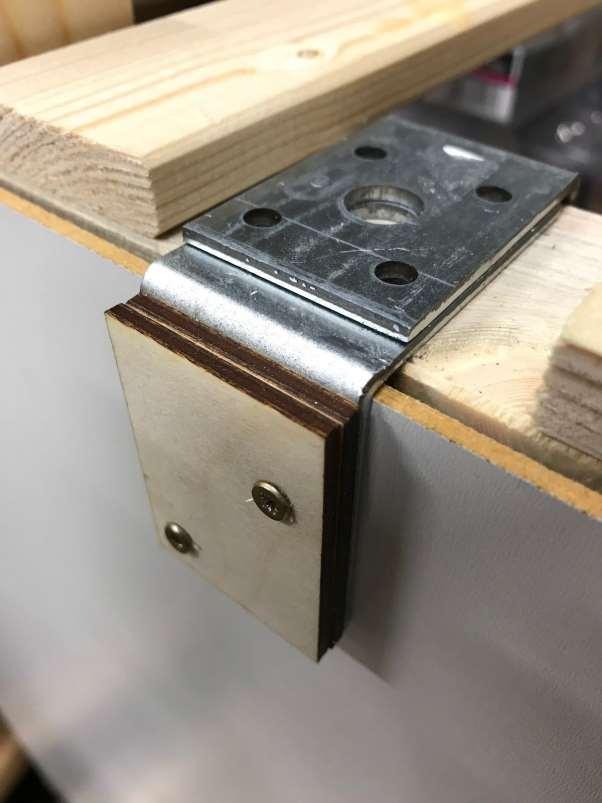

47 Do ścianek bocznych (o mniejszej szerokości) haki montujemy za pomocą wkrętów oraz niewielkich podkładek ze sklejki. Łączenie w miejscu, gdzie sklejka styka się ze ścianką, wzmacniamy dodatkowo klejem do drewna.

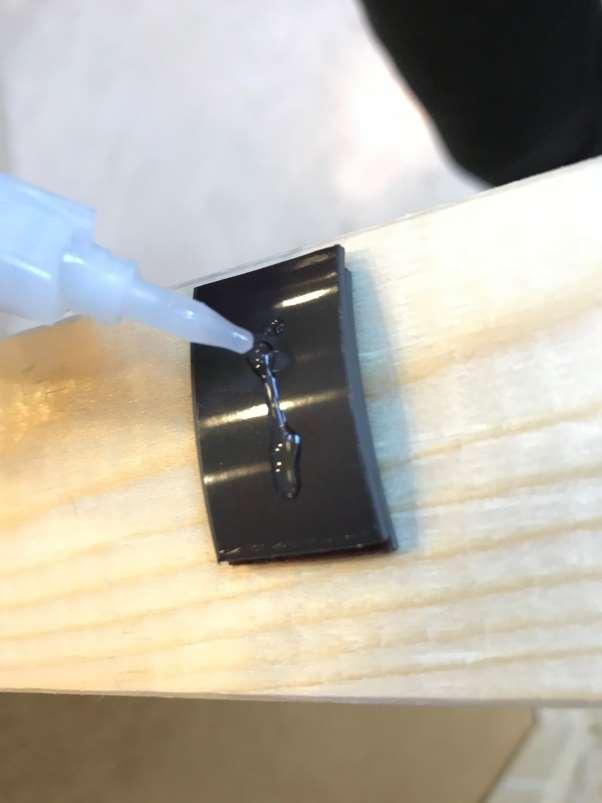

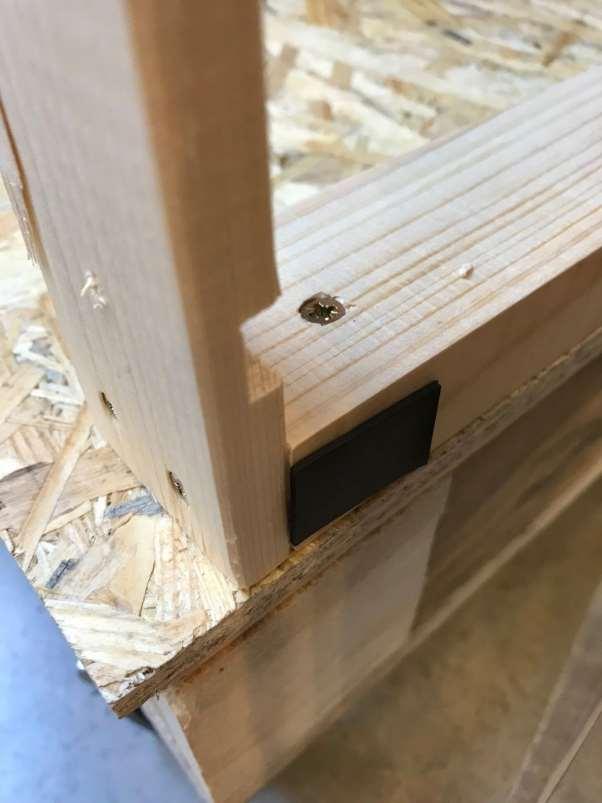

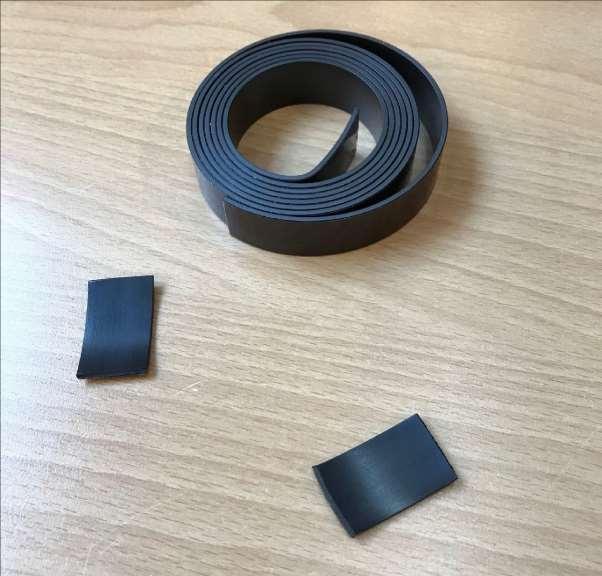

48 12. Montaż taśm magnetycznych W zestawie znajduje się również taśma magnetyczna, która służy do dociśnięcia ścianek w dolnej części regału. Dzięki niej ścianki nie będą się odchylać w skutek poruszania makerspacem. Z paska taśmy magnetycznej odcinamy niewielkie kawałki (cztery na każdą ściankę dwa na regał i dwa na ściankę, czyli łącznie szesnaście kawałków). Przymierzamy kawałki na odpowiedniej wysokości, a następnie przyklejamy je klejem typu kropelka. Taśma posiada warstwę klejącą, jednak jej przylepność jest niska i lepiej wzmocnić ją dodatkową porcją kleju.

49

50

51

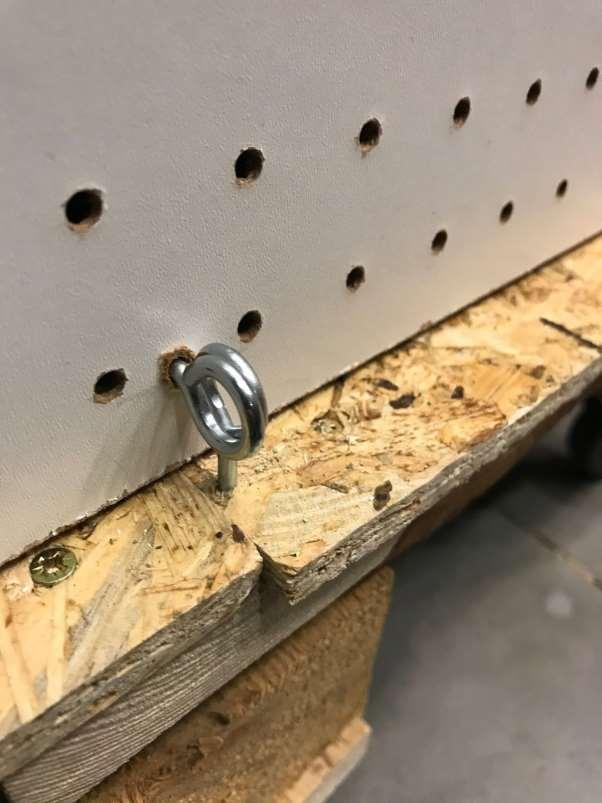

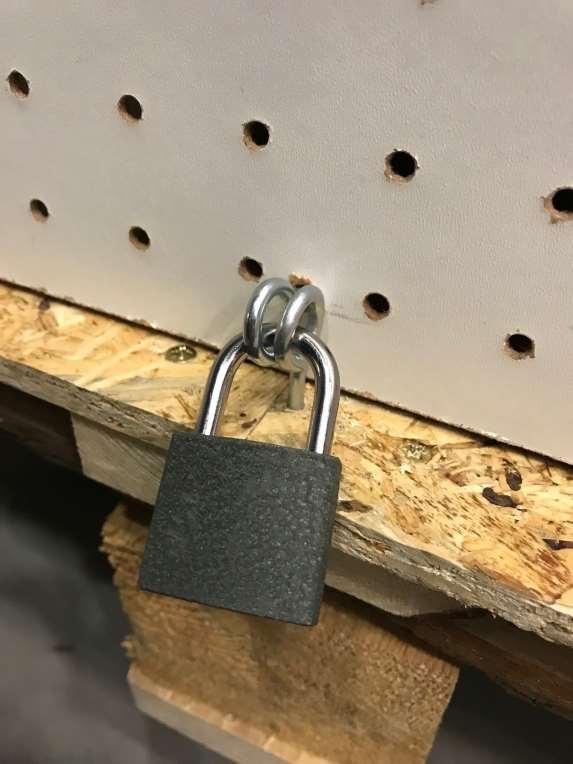

52 13. Opcjonalny montaż haczyków na kłódki W konstrukcji mobilnego makerspace u przewidziano opcję dodatkowej blokady. Do zestawu zostały dołączone haczyki oraz kłódki. Haczyki przymierzamy w wybranym przez nas miejscu, a następnie je montujemy: jeden do ścianki, drugi do podstawy.

53

54 14. Rozmieszczenie pudełek z narzędziami Do przechowywania narzędzi i materiałów zużywalnych potrzebne Wam będą pudełka różnej wielkości. Nie istnieje jeden właściwy sposób ich zagospodarowania, toteż każdy właściciel makerspace u może rozmieścić narzędzia według własnego uznania. Zalecamy jednak, aby cięższe narzędzia/materiały znajdowały się na samym dole. Regał z jedną półką przeznaczony jest do przechowywania różnych materiałów konstrukcyjnych, np. kantówek drewnianych, kartonów, arkuszy sklejki, rur PVC itp. Także tę część makerspace u można zagospodarować wedle własnego uznania.
