1 SYRENY ELEKTRONICZNE DSE Wydanie 2.0 listopad 2018

2 Niniejsza instrukcja opisuje sposób użytkowania urządzenia. Wszelkie czynności instalacyjne i serwisowe (związane z podłączaniem i uruchomieniem oraz podłączeniem innych urządzeń lub zmianą konfiguracji) wykonują wyłącznie Autoryzowani Instalatorzy marki digitex, którzy posiadają aktualny (wydawany co roku) certyfikat producenta. Spis treści Głośniki syreny... 3 Głośniki szczelinowe... 3 Głośniki tubowe... 3 Budowa... 4 Blok sterujący... 4 Włączanie zasilania... 5 Płytka bezpieczników... 5 Zasilacz ZSE Wzmacniacz WSE Obsługa syreny analogowe... 7 Generator GSE-24 (syreny analogowe)... 7 Funkcje klawiszy... 7 Opis menu... 7 Obsługa syreny cyfrowe... 9 Moduł PC-550 (syreny cyfrowe)... 9 Funkcje klawiszy... 9 Opis menu Lokalna obsługa syreny cyfrowej Opis gniazd Lista standardowych alarmów Przeglądy i konserwacja z 15

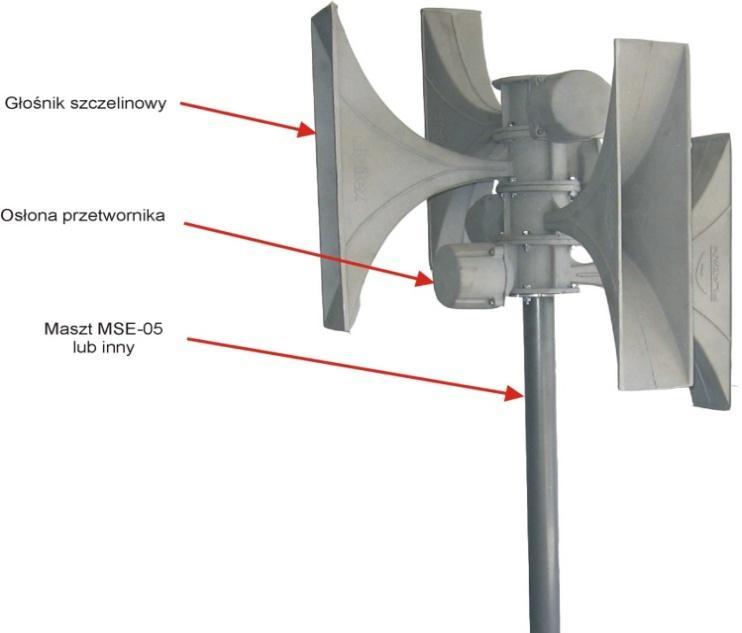

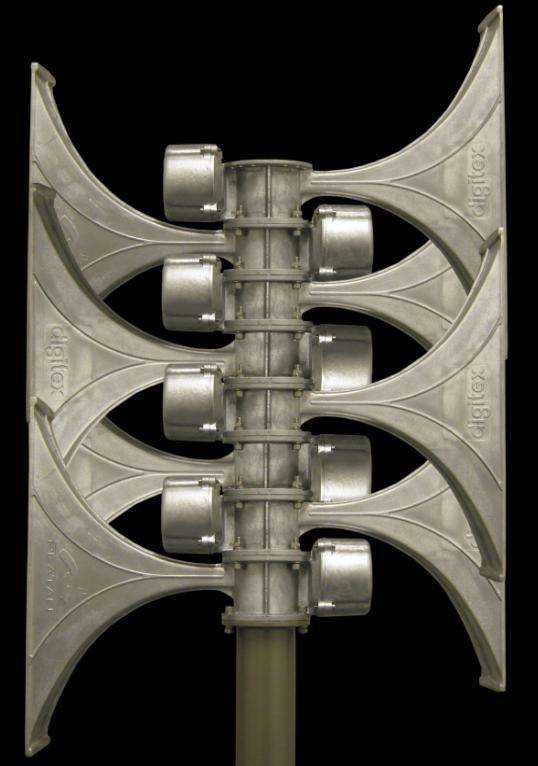

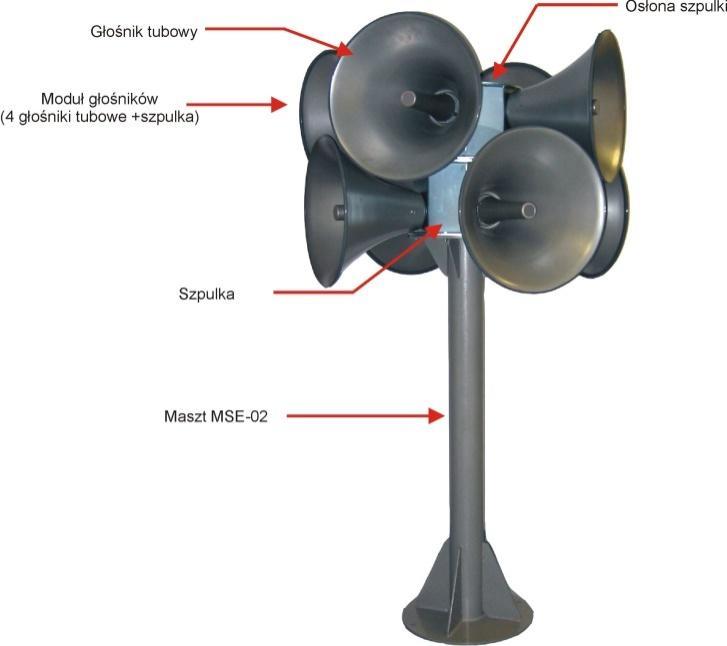

3 Głośniki syreny Głośniki szczelinowe Głośniki szczelinowe są wykonane ze stopu aluminium odpornego na korozję. Zastosowano w nich przetworniki o mocy 150W. Jeden głośnik szczelinowy pozwala na uzyskanie charakterystyki dźwiękowej 180. Zastosowanie dwóch głośników ustawionych w przeciwnych kierunkach umożliwia uzyskanie dookólnej charakterystyki dźwiękowej (360 ). UWAGA: Głośniki skręcone parami na czas transportu należy dokładnie dokręcić podczas montażu. Zestaw 4 głośników szczelinowych (600W) na maszcie Głośniki tubowe Głośniki tubowe są wykonane ze stopu aluminium odpornego na korozję. Zastosowano w nich przetworniki o mocy 150W. Zestaw głosników tubowych na maszcie 3 z 15

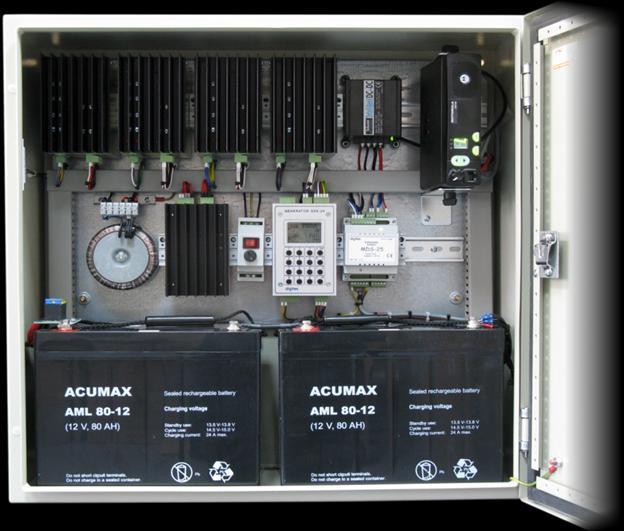

4 Budowa Blok sterujący Blok sterujący posiada modułową budowę. Wszystkie moduły zainstalowane są na szynach typu DIN i posiadają specjalne zatrzaski do mocowania. W zależności od konfiguracji syreny, blok sterujący jest wyposażony w: moduł wzmacniacz WSE-300 po 300W każdy (liczba uzależniona od mocy syreny), sterownik główny z klawiaturą i wyświetlaczem - generator sygnałów GSE-24 (syreny analogowe) lub sterownik PC-550 (syreny cyfrowe), opcjonalnie moduł komunikacyjny SWA-3, RUW-4000 lub MDS-25, moduł zasilacza ZSE-24, zasilanie rezerwowe (2 bezobsługowe akumulatory 12V o pojemności Ah), transformator, opcjonalnie radiotelefon, opcjonalnie przetwornicę napięcia 24V/12V do zasilania radiotelefonu, płytkę bezpieczników podłączaną bezpośrednio do jednego z akumulatorów, włącznik główny, 2 zamki na klucz. Wnętrze bloku sterującego przykładowej syreny (analogowej 1200W) UWAGA: rzeczywiste wyposażenie bloku sterującego może się różnić od przedstawionego na zdjęciu. Zależy od rodzaju zakupionej syreny elektronicznej i jej wyposażenia. Dodatkowo do generatora GSE-24 mogą być podłączone zewnętrzne manipulatory sterujące: DMS-21 w wersji do montażu na ścianie (w obudowie zamykanej na klucz), DMS-18B - manipulator biurkowy. 4 z 15

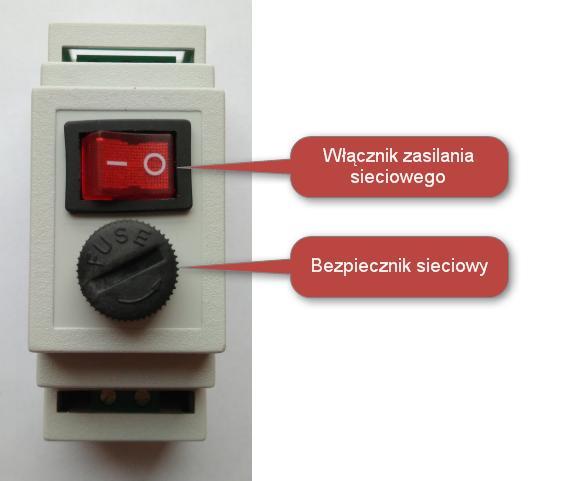

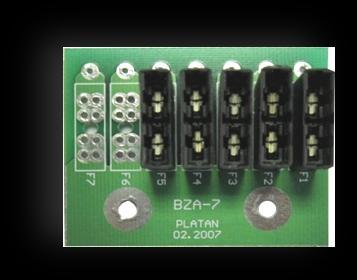

5 Włączanie zasilania UWAGA: Wyłączenie zasilania 230 V AC wyłącznikiem głównym powoduje przejście syreny na zasilanie rezerwowe (z akumulatorów). Aby całkowicie wyłączyć syrenę należy wyłączyć również zasilanie rezerwowe poprzez wyjęcie bezpieczników z płytki bezpieczników Płytka bezpieczników Standardowo wyposażona jest w 5 gniazd na bezpieczniki: F1, F2, F3, F4 zabezpieczenie wzmacniaczy (20A) F5 zabezpieczenie zasilacza (15A) Jeżeli blok sterujący wyposażony jest np. w 6 wzmacniaczy wówczas porty F1-F6 z bezpiecznikami zabezpieczają wzmacniacze, natomiast F7 zasilacz. Dopiero po podłączeniu akumulatorów należy włożyć bezpieczniki do płytki z bezpiecznikami. 5 z 15

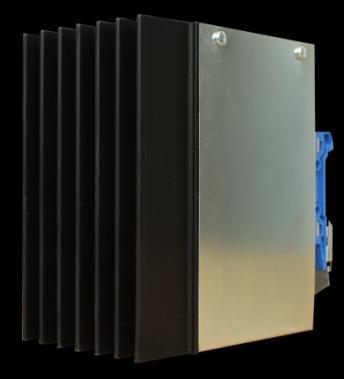

6 Zasilacz ZSE-24 Moduł zasilacza dostarcza energii do ładowania 2 szt. akumulatorów 12V połączonych szeregowo. Posiada układ pomiaru napięcia sieci, napięcia akumulatora i temperatury modułu. Zasilacz posiada zabezpieczenie zwarciowe, przeciążeniowe i nadnapięciowe. Wyposażony jest w 3 diody sygnalizujące jego stan pracy: LED zachowanie znaczenie czerwona świeci ciągle obecność zasilania 230V czerwona rozbłyska na krótko co 2 sek. brak zasilania 230V czerwona szybko miga brak lub uszkodzenie czujnika temperatury czerwona i żółta migają obie diody jednocześnie brak podłączenia akumulatora (wyjęty bezp.) żółta świeci ciągle ładowanie akumulatorów dwukolorowa (czerwono-zielona) świecenie jednej lub drugiej diody balansowanie napięcia jednego z akumulatorów Wzmacniacz WSE-300 Każdy wzmacniacz WSE-300 posiada moc wyjściową 300 W. Do jednego modułu wzmacniacza podłącza się po 2 przetworniki 150 W. W obudowie wzmacniacza znajdują się trzy diody: zielona symbolizuje poprawne zasilanie wzmacniacza, dwie czerwone odzwierciedlają moc oddaną do każdego z przetworników (i poprawne elektryczne zamknięcie układu). 6 z 15

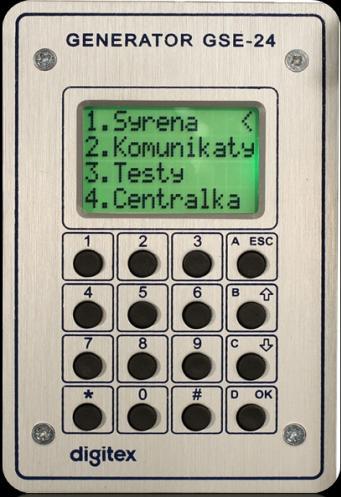

7 Obsługa syreny analogowe Generator GSE-24 (syreny analogowe) GSE-24 generuje 12 różnych dźwięków syren predefiniowanych przez producenta. Dodatkowo wyposażony jest w pamięć komunikatów 2 MB, do której można nagrać dowolne dźwięki w postaci plików Wave np. komunikaty głosowe, dowolne sygnały alarmowo-informacyjne. Dźwięki zapisane w pamięci syreny można ze sobą dowolnie łączyć w tzw. Makra. GSE-24 wyposażony jest w podświetlany ekran LCD, oraz manipulator do lokalnej obsługi wszystkich funkcji syreny. Na wyświetlaczu generatora można odczytać bieżące informacje o stanie syreny m.in.: rodzaj zasilania, stopień naładowania akumulatorów. Nowa funkcja generatora to wewnętrzna centralka alarmowa, która zabezpiecza blok sterujący przed niepowołanym dostępem. Generator wyposażony jest w dodatkowy buzzer piezoelektryczny, który alarmuje lokalnie. Istnieje możliwość takiego zaprogramowania generatora, aby w chwili włamania syrena główna generowała zaprogramowane Makro (zawierające np. ostrzeżenie o włamaniu). Funkcje klawiszy ESC wyjście z aktualnego menu, wyjście z trybu odtwarzania dźwięków Klawisze góra/dół służą do poruszania się po menu OK zatwierdzenie wyboru (włączanie wybranych funkcji, syren) Klawisze od 0 do 9 służą do wprowadzania kodów rozbrojenia i zazbrojenia centralki alarmowej * Klawisz pomocny przy wprowadzaniu kodów centralki alarmowej. Naciśnięcie gwiazdki powoduje cofnięcie kursora o jedną pozycję można wówczas poprawić błędnie wprowadzoną cyfrę (cyfry) Opis menu Generator w trybie stand by wyświetla aktualne informacje o stanie syreny - rodzaj zasilania, stopień naładowania akumulatorów, test sprawności syreny. Jeżeli syrena zasilana jest z sieci 230 V, wówczas wyświetlacz ma kolor zielony. W wypadku braku zasilania podstawowego, gdy syrena przechodzi na zasilanie rezerwowe wyświetlacz przez 30 s ma kolor pomarańczowy, następnie podświetlenie jest wyłączane ze względu na tryb oszczędności energii. Menu główne poruszać się po menu klawiszami góra/dół : 1. Syrena < 2. Makra 3. Audio 4. Testy 5. Centralka 6. Serwis 7. Wyjście 7 z 15

8 1. Syrena wybór rodzaju syreny/alarmu: ---SYRENA GŁÓWNA 2. TYP 1 3. TYP 2 13.TYP 12 Wybór do odtwarzania syreny głównej oraz jednego z 12-tu predefiniowanych przez producenta sygnałów alarmowych. 2. Komunikat wybór komunikatu: ---MAKRA MAKRO 1 2. MAKRO 2 3. MAKRO 3 xx.makro x Wybór do odtwarzania jednego ze zdefiniowanych i wgranych przez użytkownika nagrań dźwiękowych. Użytkownik systemu ma możliwość zdalnego zaprogramowania nagranego przez siebie komunikatu w formacie pliku wav. 3. Audio ręczne włączanie toru audio syreny emitowane są wszystkie dźwięki odebrane przez radiotelefon oraz nadane przez mikrofon ręczny. 4. Testy przeprowadzenie testów wzmacniaczy syreny. Wyniki są prezentowane w menu głównym modułu GSE-24. Dodatkowo możliwość chwilowego ustalenia mniejszej mocy syreny. 5. Centralka Po wywołaniu funkcji Centralka należy podać kod zazbrojenia centralki alarmowej, który programuje się podczas konfiguracji generatora. Podczas wprowadzania kodu wyświetlacz generatora ma czerwony kolor. Jeżeli przez 30 s nie zostanie wprowadzony kod zazbrojenia generator przejdzie do menu głównego. 6. Serwis funkcja nieaktywna zarezerwowana na przyszłe funkcje. 7. Wyjście Wyjście do menu głównego modułu GSE z 15

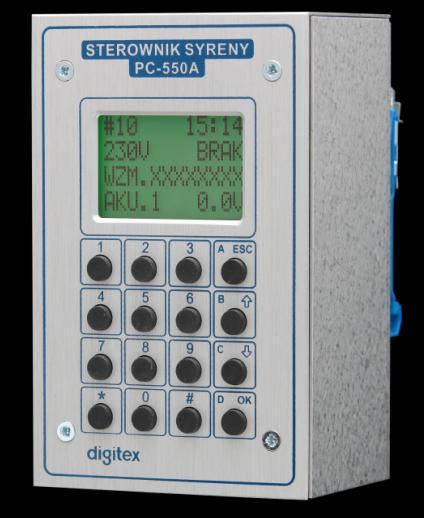

9 Obsługa syreny cyfrowe Moduł PC-550 (syreny cyfrowe) PC-550 wyposażony jest w podświetlany ekran LCD oraz manipulator do lokalnej obsługi wszystkich funkcji syreny. Na wyświetlaczu sterownika można odczytać bieżące informacje o stanie syreny m.in.: rodzaj zasilania, stopień naładowania akumulatorów. Generator posiada funkcję centralki alarmowej, która zabezpiecza blok sterujący przed niepowołanym dostępem. Centralny sterownik syreny wyposażony jest w dodatkowy buzzer piezoelektryczny. Za pomocą sterownika możliwy jest dostęp do szeregu funkcji realizowanych przez syrenę: Prezentacja ogólnego statusu urządzenia DSE Odtwarzanie Alarmów Odtwarzanie Komunikatów Użytkownika Załączanie toru audio Wykonywanie testów Zazbrajanie/rozbrajanie centralki Sprawdzanie ustawień syreny dla potrzeb serwisowych Wyświetlacz prezentuje aktualny stan urządzenia DSE: nr syreny w systemie czas systemowy stan zasilania syreny (OK lub BRAK) wynik ostatnio przeprowadzonego testu wzmacniaczy aktualne napięcie akumulatora/ów Funkcje klawiszy ESC Klawisze góra/dół OK Klawisze od 0 do 9 * wyjście z aktualnego menu, wyjście z trybu odtwarzania dźwięków służą do poruszania się po menu zatwierdzenie wyboru (włączanie wybranych funkcji, syren) służą do wprowadzania kodów rozbrojenia i zazbrojenia centralki alarmowej lub wyboru opcji w menu Klawisz pomocny przy wprowadzaniu kodów centralki alarmowej. Naciśnięcie gwiazdki powoduje cofnięcie kursora o jedną pozycję można wówczas poprawić błędnie wprowadzoną cyfrę (cyfry) 9 z 15

10 Opis menu Sterownik w trybie stand by wyświetla aktualne informacje o stanie syreny, jak stan zasilania, stopień naładowania akumulatorów, test sprawności syreny. Jeżeli syrena zasilana jest z sieci 230V, wówczas wyświetlacz ma kolor zielony. W wypadku braku zasilania podstawowego, gdy syrena przechodzi na zasilanie rezerwowe wyświetlany jest komunikat 230V BRAK. Menu główne poruszać się po menu klawiszami góra/dół : 1. Syrena < 2. Komunikaty 3. Audio 4. Testy 5. Centralka 6. Serwis 7. Wyjście 1. Syrena wybór rodzaju syreny/alarmu: ---SYRENA--- ALARM 1 ALARM 2 ALARM 3 ALARM 16 Wybór do odtwarzania jednego z 16-tu predefiniowanych przez producenta sygnałów alarmowych. 2. Komunikat Wybór do odtwarzania jednego z 32-ch zdefiniowanych i wgranych przez użytkownika nagrań dźwiękowych. Użytkownik systemu ma możliwość zdalnego zaprogramowania nagranego przez siebie komunikatu w formacie pliku wav. 3. Audio otwarcie toru audio syreny w wejścia AUX (tzw. wejścia BMki) 4. Testy przeprowadzenie testów wzmacniaczy syreny. Wyniki są prezentowane w menu głównym modułu GSE-24P lub też odczytywane w oknie aplikacji GSEApp.exe. 5. Centralka Po wywołaniu funkcji Centralka należy podać kod zazbrojenia centralki alarmowej, który programuje się podczas konfiguracji sterownika. Podczas wprowadzania kodu wyświetlacz generatora ma czerwony kolor. Jeżeli przez zdefiniowany czas nie zostanie wprowadzony kod zazbrojenia sterownik przejdzie do menu głównego. 6. Serwis Umożliwia podgląd wersji oprogramowania Firmware, Hardware, Bootloader oraz podgląd aktualnej temperatury i czasu. Ponadto opcja Upgrade z SD umożliwia uaktualnienie Firmware sterownika z karty SD. 7. Wyjście Wyjście do menu głównego centralnego sterownika syreny. 10 z 15

11 Lokalna obsługa syreny cyfrowej Poprzez pracę w trybie lokalnym należy rozumieć dostęp do funkcji syreny poprzez klawiaturę i wyświetlacz centralnego sterownika syreny PC-550. Monitoring napięćbłąd! Nie zdefiniowano zakładki. Na ekranie głównym sterownika wyświetlane są naprzemiennie aktualnie zmierzone wartości napięć dla 2 i dla 1 akumulatora. Alarmowanie Procedura włączenia alarmu: wyjść do ekranu głównego (naciskając przycisk ESC tylokrotnie ile to jest w danym momencie wymagane) nacisnąć OK aby wejść do menu następnie nacisnąć ponownie OK potwierdzając wybór(jako pierwsza jest wybrana pozycja w menu - Syrena ) klawiszami UP/DOWN wybrać numer alarmu do włączenia wybór potwierdzić naciśnięciem klawisza OK aby przerwać odgrywanie alarmu należy nacisnąć przycisk ESC. Komunikaty Użytkownika Procedura włączania odtwarzania alarmu: wyjść do ekranu głównego (naciskając przycisk ESC tylokrotnie ile to jest w danym momencie wymagane) nacisnąć OK aby wejść do menu raz nacisnąć przycisk DOWN (wybrana pozycja w menu - Komunikaty ) wybór potwierdzić naciskając OK klawiszami UP/DOWN wybrać numer komunikatu do odtworzenia wybór potwierdzić naciśnięciem klawisza OK aby przerwać odgrywanie komunikatu należy nacisnąć przycisk ESC. Test wzmacniaczy Procedura włączania testu wzmacniaczy: wyjść do ekranu głównego (naciskając przycisk ESC tylokrotnie ile to jest w danym momencie wymagane) nacisnąć OK aby wejść do menu trzykrotnie nacisnąć przycisk DOWN (wybrana pozycja w menu - Testy ) wybór potwierdzić naciskając OK 11 z 15

12 po zakończeniu testu nacisnąć przycisk ESC, aby wrócić do ekranu głównego. Na ekranie głównym znajduje się informacja WZM:. Każdy znak po WZM: symbolizuje stan wzmacniacza od 8-ego do 1-ego (pierwszy wzmacniacz to pierwszy znak po prawej). Opis wyświetlanych znaków: _ brak wzmacniacza O (OK) wzmacniacz działa poprawnie X (ERROR) wzmacniacz nie działa prawidłowo lub awaria przetwornika w głośniku? nie przeprowadzono testu Każdy wzmacniacz odpowiada za 300W mocy syreny, i tak dla syreny 300W jest zamontowany 1 wzmacniacz, dla syreny 600W są zamontowane 2 wzmacniacze, dla syreny 900W są zamontowane 3 wzmacniacze, dla syreny 1200W 4 wzmacniacze itd. Centralka antywłamaniowa Urządzenie DSE posiada funkcje centralki antywłamaniowej. Po wybraniu polecenia 1.Zazbrój w funkcjach centralki klawiatura sterownika PC-550 zostaje zablokowana, podświetlenie wyświetlacza zmieni kolor na czerwony, a użytkownik powinien zamknąć drzwi syreny. Po ponownym otwarciu drzwi użytkownik zostanie poproszony o wprowadzenie hasła i zatwierdzenie go znakiem #. 12 z 15

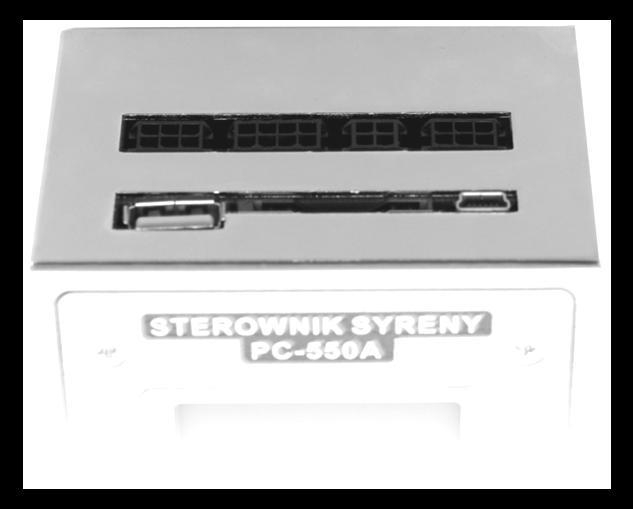

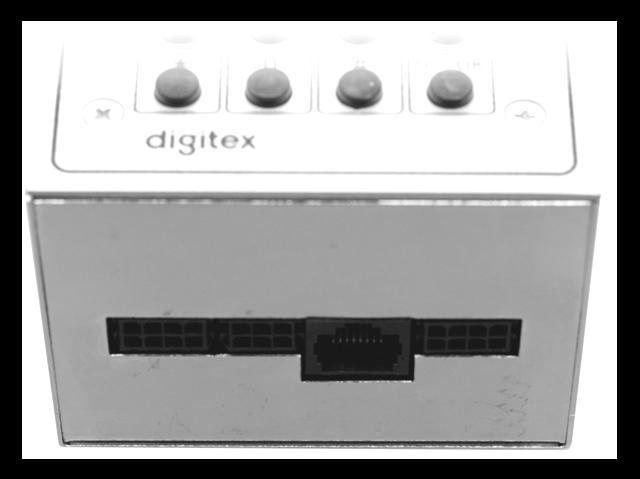

13 Opis gniazd Złącza górne: Dodatkowe wejścia sterujące (4x) 8 wejść sygnałów sprawności Złącze programowania (RS-232 TTL) Audio Out 2x Mute 1x PA ON 2x Nie używane Nie używane Slot karty SD z zapisanymi alarmami I komunikatami Złącza dolne: Komunikacja z rtlf. Kenwood oraz termometr I 2 C Komunikacja z DSP-52BS Złącze mikrofonu Złącze zasilające moduł oraz sygnał sabotażowy 13 z 15

14 Lista standardowych alarmów Lp. Typ Opis ALARM 1 Powietrzny Modulowany 1min 5sek/5sek pierwszy typ syreny ALARM 2 O skażeniach Przerywany 3min 10sek/20sek pierwszy typ syreny ALARM 3 Odwołanie Ciągły 3min pierwszy typ syreny ALARM 4 Alarm specjalny 1 Ciągły 1min pierwszy typ syreny ALARM 5 Alarm specjalny 2 Ciągły 5 sek. pierwszy typ syreny ALARM 6 Alarm specjalny 3 Ciągły 10sek pierwszy typ syreny ALARM 7 Alarm specjalny 4 Przerywany 3x15sek/15sek pierwszy typ syreny ALARM 8 Alarm specjalny 5 Przerywany 3x20sek/20sek pierwszy typ syreny ALARM 9 Powietrzny Modulowany 1min 5sek/5sek drugi typ syreny ALARM 10 O skażeniach Przerywany 3min 10sek/20sek - drugi typ syreny ALARM 11 Odwołanie Ciągły 3min - drugi typ syreny ALARM 12 Alarm specjalny 1 Ciągły 1min - drugi typ syreny ALARM 13 Alarm specjalny 2 Ciągły 5 sek. - drugi typ syreny ALARM 14 Alarm specjalny 3 Ciągły 10sek- drugi typ syreny ALARM 15 ALARM 16 ALARM 17 Ogłoszenie alarmu Modulowany 3min 5sek/5sek pierwszy typ syreny ALARM 18 Odwołanie alarmu Ciągły 3min pierwszy typ syreny 14 z 15

15 Przeglądy i konserwacja Producent zaleca dokonywanie przeglądów zamontowanych urządzeń przynajmniej 1 raz w roku po upływie okresu gwarancji. Zalecane przeglądy pozwalają na wczesne wykrycie ewentualnych nieprawidłowości oraz zapewniają długą i bezawaryjną pracę urządzeń. Podstawowe czynności przeglądu konserwacyjnego: L.p Rodzaj wykonanej czynności Pomiar rezystancji cewek wzbudników głośników szczelinowych syreny bez odciążenia i pod obciążeniem Pomiar napięcia akumulatorów oraz sprawdzenie poprawności działania zasilacza Sprawdzenie poprawności działania bloków wzmacniaczy 2x150W Sprawdzenie poprawności działania modułów dodatkowych (jeżeli zainstalowane) Sprawdzenie poprawności działania generatora sygnałów syreny i działania makr Wymagana norma >3.3Ω bez obciążenia 2 x >12,7V pod obciążeniem 2x >12V Pełna sprawność Pełna sprawność wszystkich funkcji Pełna sprawność wszystkich funkcji 6 Stan elementów manipulacyjnych i kontrolnych syreny Bez uszkodzeń 7 Zdalne i lokalne wykonanie alarmu próbnego Pełna sprawność 8 Zdalne i lokalne wykonanie komunikatu głosowego Pełna sprawność Uwaga: Każdy przegląd konserwacyjny wykonany przez autoryzowanego instalatora powinien być zakończony protokołem podpisanym przez wykonawcę i użytkownika. Brak potwierdzenia wykonania przeglądów i konserwacji zapewniających właściwe warunki eksploatacji urządzeń może być powodem odrzucenia przez Producenta roszczeń z tytułu gwarancji. Wykonawca instalacji jest zobowiązany do zachowania zgodności z obowiązującymi normami (np. PNIEC :1999 Instalacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia elektrycznego Instalacje bezpieczeństwa) oraz dostarczenia użytkownikowi kompletnej, wymaganej prawem dokumentacji powykonawczej (w tym projekt konstrukcji wsporczej oraz instalacji zasilania z niezbędnymi uzgodnieniami), protokołów pomiarów ochronnych (instalacji elektrycznej i odgromowej), certyfikatów i świadectw zgodności na materiały użyte do wykonanych prac instalacyjnomontażowych. 15 z 15
