ZAŁĄCZNIK NR 15 INWENTARYZACJA FOTOGRAFICZNA STANU ISTNIEJĄCEGO OCZYSZCZALNI ŚCIEKÓW W DZIAŁOSZYNIE

Transkrypt

1 ZAŁĄCZNIK NR 15 INWENTARYZACJA FOTOGRAFICZNA STANU ISTNIEJĄCEGO OCZYSZCZALNI ŚCIEKÓW W DZIAŁOSZYNIE Zamawiający: Miasto i Gmina Działoszyn ul. Piłsudskiego Działoszyn Wykonawca: W.P.P.U. SUMAX Sp. z o.o. Biuro Techniczno Handlowe Kraków Kraków, ul. Dzielskiego 2 woj. małopolskie

2 Spis treści 1. CZĘŚĆ OPISOWA DOKUMENTACJA FOTOGRAFICZNA... 4

3 1. CZĘŚĆ OPISOWA Oczyszczalnia ścieków zlokalizowana jest w Działoszynie, przy ul. Przemysłowej 4, na prawym brzegu rzeki Warty, ok.400 m na zachód od mostu usytuowanego na drodze prowadzącej do rozwidlenia dróg nr 42 ( Radomsko Kluczbork) i nr 491 (Działoszyn Częstochowa) na działce o numerze ewidencyjnym 492 (o powierzchni 1,102 ha). Oczyszczalnia zlokalizowana jest na obszarze bezpośredniego zagrożenia wodami powodziowymi rzeki Warty. Teren oczyszczalni jest wydzielony ogrodzeniem z siatki o długości ok. 408m wjazdową i furtką wejściową od strony północnej. z bramą Teren oczyszczalni uzbrojony jest w następującą infrastrukturę podziemną: - kanalizację technologiczną; - kanalizację sanitarną; - wodociąg; - przewody energetyczne; Na terenie wydzielonym ogrodzeniem znajdują się obecnie następujące obiekty budowlane kubaturowe: Komora krat (obiekt nr 1) Pompownia ścieków surowych (obiekt nr 2) Saturator (obiekt nr 3) Separatory flotatu i osadu (obiekt nr 4a, 4b) Zbiorniki retencyjne ścieków (obiekt nr 5a, 5b) Zagęszczacze flotatu (obiekt nr 6a, 6b) Komora rozdzielcza (obiekt nr 7) Komory oczyszczania (obiekt nr 8) Komora tlenowej stabilizacji nadmiernego osadu czynnego (obiekt nr 9) Zbiornik retencyjny osadów (obiekt nr 10) Pompownia zagęszczonego flotatu z separatora (obiekt nr 11) Pompownia osadu z separatora (obiekt nr 12) Stacja dmuchaw (obiekt nr 13) Stacja odwadniania i wapnowania osadu (obiekt nr 14) Zasobnik wapna (obiekt nr 15) Pomieszczenie osadów mineralnych (obiekt nr 16) Punkt zlewny ścieków dowożonych (obiekt nr 17) Pomiar ilości ścieków oczyszczonych (obiekt nr 18) Instalacja reagenta PIX (obiekt nr 19) Studnia wodomierzowa Wzajemne usytuowanie obiektów i infrastruktury przedstawia mapa sytuacyjno-wysokościowa /zał.6/. Naturalne ukształtowanie terenu kształtuje się w granicach rzędnych 178,50 179,00. Układ komunikacyjny tworzy droga wewnętrzna o nawierzchni betonowej i chodniki do poszczególnych obiektów. Przed budynkiem obsługi OB.20 zlokalizowany jest parking na samochody osobowe. Zasilanie w energię elektryczną realizowane jest dwustronnie: - ze stacji transformatorowej oczyszczalni; - z agregatu prądotwórczego. 3

4 Oczyszczalnia oświetlana jest za pomocą betonowych słupów oświetleniowych z oprawami rtęciowymi. Teren oczyszczalni wraz z poszczególnymi obiektami przedstawia dokumentacja fotograficzna zamieszczona poniżej. 2. DOKUMENTACJA FOTOGRAFICZNA STUDNIA WODOMIERZOWA Zdjęcie nr 1 - Widok od strony południowej 4

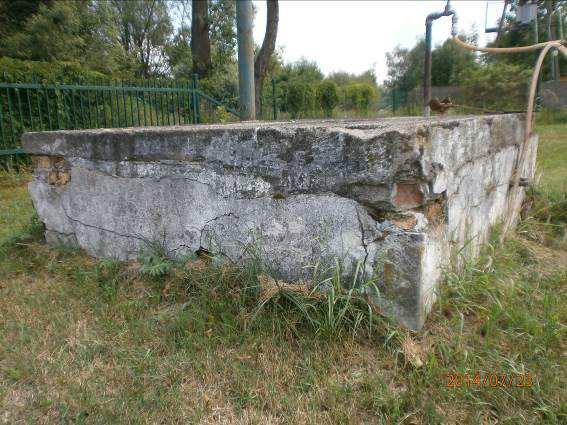

5 Zdjęcie nr 2 Widok od strony zachodniej Zdjęcie nr 3 - Uszkodzenia wewnątrz studni 5

6 Zdjęcie nr 4 - Uszkodzenia wewnątrz studni Zdjęcie nr 5 Uszkodzenia zewnętrzne 6

7 PUNKT ZLEWNY ŚCIEKÓW DOWOŻONYCH OB.17 Zdjęcie nr 6 Widok od strony zachodniej Zdjęcie nr 7 Widok od strony wschodniej 7

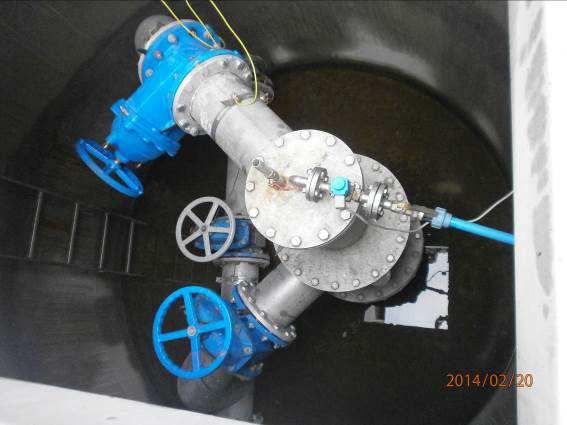

8 Zdjęcie nr 8 Widok od strony północnej Zdjęcie nr 9 Armatura w stacji zlewczej 8

9 KOMORA KRAT OB.1 Zdjęcie nr 10 Widok od strony zachodniej Zdjęcie nr 11 Krata mechaniczna z prasopłuczką skratek 9

10 Zdjęcie nr 12 Postępująca korozja Zdjęcie nr 13 Widok na pracującą kratę mechaniczną 10

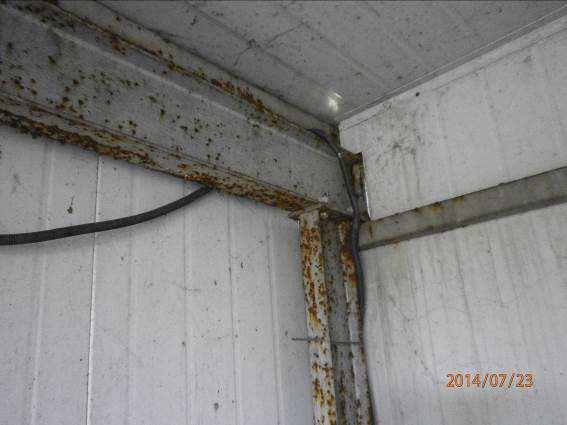

11 Zdjęcie nr 14 - Postępująca korozja elementów konstrukcyjnych wiaty Zdjęcie nr 15 Brak wentylatora w Hali krat 11

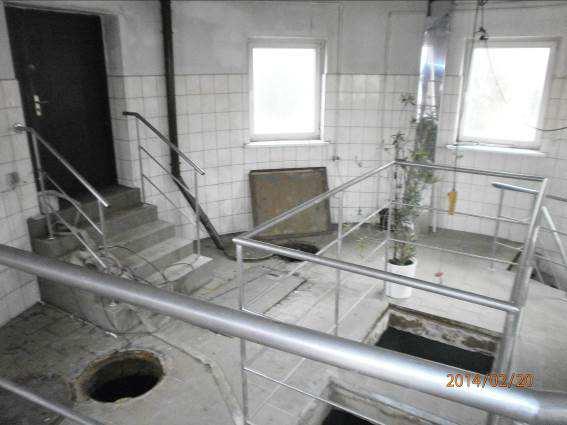

12 POMPOWNIA ŚCIEKÓW SUROWYCH OB.2 Zdjęcie nr 15 - Widok od strony wschodniej Zdjęcie nr 16 Widok od strony południowej 12

13 Zdjęcie nr 17 Widok na napowietrzną część pompowni Zdjęcie nr 18 Pompy suche 13

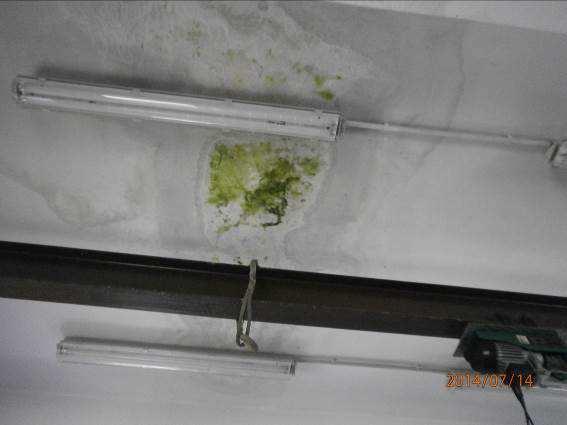

14 Zdjęcie nr 19 Uszkodzenia płytek Zdjęcie nr 20 Zaawansowane zagrzybienie sufitu 14

15 Zdjęcie nr 21 - Zagrzybienie sufitu Zdjęcie nr 22 Uszkodzenia elewacji zewnętrznej 15

16 Zdjęcie nr 23 Zagrzybienie ścian i odpadający tynk Zdjęcie nr 24 Uszkodzenia schodów zewnętrznych 16

17 SATURATOR OB.3 Zdjęcie nr 25 - Saturator Zdjęcie nr 26 Uszkodzenia betonu 17

18 Zdjęcie nr 27 Uszkodzenia betonu Zdjęcie nr 28 Uszkodzenia betonu oraz kominek wentylacyjny 18

19 SEPARATORY FLOTATU OB. 4A, 4B Zdjęcie nr 29 Widok na separator Zdjęcie nr 30 Piaskownik poziomo - wirowy 19

20 Zdjęcie nr 31 Uszkodzenia elementów wyposażenia Zdjęcie nr 32 Uszkodzenia elementów wyposażenia 20

21 ZBIORNIK RETENCYJNY ŚCIEKÓW OB. 5A, 5B Zdjęcie nr 33 Widok od strony południowej Zdjęcie nr 34 Komora zbiornika retencyjnego 21

22 Zdjęcie nr 35 Komora zbiornika retencyjnego Zdjęcie nr 36 - Komora zbiornika retencyjnego 22

23 ZAGĘSZCZACZE FLOTATU OB. 6A,6B Zdjęcie nr 37 Widok od strony połnocnej Zdjęcie nr 38 Pomost 23

24 Zdjęcie nr 39 Mieszadło pionowe prętowe REAKTOR BIOLOGICZNY OB. 7, OB.8, OB.9 Zdjęcie nr 40 Widok na komorę oczyszczania 24

25 Zdjęcie nr 41 Widok na komorę oczyszczania Zdjęcie nr 42 Spękania płyty stropowej nad komorą tlenowej stabilizacji osadu 25

26 Zdjęcie nr 43 Barierki Zdjęcie nr 44 Barierki, drabina z pałąkiem 26

27 Zdjęcie nr 45 moduł moduł sterujący reaktorem wielofunkcyjnym o działaniu semiperiodycznym Zdjęcie nr 46 Opaska z kostki betonowej 27

28 Zdjęcie nr 47 Spękania zewnętrznego pierścienia reaktora biologicznego Zdjęcie nr 48 - Spękania zewnętrznego pierścienia reaktora biologicznego 28

29 Zdjęcie nr 49 Spękania płyty stropowej Zdjęcie nr 50 Właz montażowy pompy i mieszadła w komorze stabilizacji 29

30 Zdjęcie nr 51 Liczne spękania płyty stropowej Zdjęcie nr 52 Betonowe schody przy reaktorze biologicznym 30

31 Zdjęcie nr 53 Nasyp ziemny przy reaktorze biologicznym Zdjęcie nr 54 Widok od strony wchodniej 31

32 ZBIORNIK RETENCYJNY OSADÓW OB.10 Zdjęcie nr 55 - Widok od strony zachodniej Zdjęcie nr 56 Widok ze zbiornika na zagęszczacze flotatu 32

33 Zdjęcie nr 57 Właz rewizyjny Zdjęcie nr 58 Właz montażowy mieszadła 33

34 Zdjęcie nr 59 Żuraw dla mieszadła Zdjęcie nr 60 Kominek wentylacyjny 34

35 POMPOWNIA OSADU Z SEPARATORA OB.12 Zdjęcie nr 61 Widok od strony wschodniej Zdjęcie nr 62 Armatura 35

36 STACJA DMUCHAW OB.13 Zdjęcie nr 63 Widok od strony wschodniej Zdjęcie nr 64 Dmuchawa 36

37 Zdjęcie nr 65 Przepustnica regulacyjna Zdjęcie nr 66 Czerpnia powietrza od strony zachodniej 37

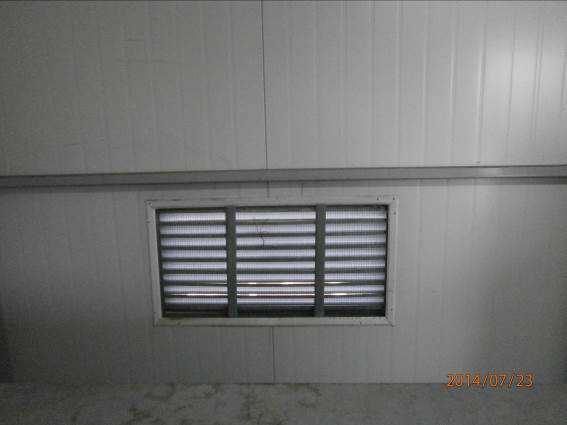

38 Zdjęcie nr 67 Czerpnia powietrza od strony zachodniej Zdjęcie nr 68 Moduł sterujący ilością powietrza 38

39 STACJA WAPNOWANIA I ODWADNIANIA OSADU OB.14 Zdjęcie nr 69 Widok od strony wschodniej Zdjęcie nr 70 Brama od strony południowej 39

40 Zdjęcie nr 71 Prasa osadu Zdjęcie nr 72 Mieszalnik osadu z wapnem 40

41 Zdjęcie nr 73 Uszkodzenia posadzki Zdjęcie nr 74 Postępująca korozja bramy 41

42 Zdjęcie nr 75 Widok od strony północnej 42

43 POMIESZCZENIE OSADÓW MINERALNYCH OB.16 Zdjęcie nr 76 Widok od strony wschodniej Zdjęcie nr 77 Płuczka piasku 43

44 Zdjęcie nr 78 Płuczka piasku Zdjęcie nr 79 Posadzka w pomieszczeniu osadów mineralnych 44

45 Zdjęcie nr 80 Uszkodzenia posadzki Zdjęcie nr 81 Uszkodzenia tynków, posadzki oraz wyposażenia 45

46 POMIAR ILOŚCI ŚCIEKÓW OCZYSZCZONYCH OB.18 Zdjęcie nr 82 Przepływomierz Zdjęcie nr 83 Sonda ścieków oczyszczonych 46

47 Zdjęcie nr 84 Stan elementów betonowych komory pomiarowej 47

48 INSTALACJA REAGENTA PIX OB.19 Zdjęcie nr 85 Zestaw dozowania koagulantu pix Zdjęcie nr 86 Postępująca korozja 48

49 BUDYNEK OBSŁUGI OB.20 Zdjęcie nr 87 Widok od strony wschodniej Zdjęcie nr 88 Widok od strony zachodniej 49

50 Zdjęcie nr 89 Widok od strony wschodniej Zdjęcie nr 91 Pomieszczenie agregatu i rozdzielni 50

51 Zdjęcie nr 92 Uszkodzenia płytek Zdjęcie nr 93 Uszkodzenia elewacji 51

52 Zdjęcie nr 94 Drzwi wejściowe do magazynu Zdjęcie nr 95 Uszkodzenia tynku 52

53 Zdjęcie nr 96 - Spękania ścian wewnętrznych Zdjęcie nr 97 - Spękania ścian wewnętrznych 53

54 Zdjęcie nr 98 - Spękania ścian wewnętrznych Zdjęcie nr 99 - Spękania ścian wewnętrznych 54

55 Zdjęcie nr Spękania ścian wewnętrznych Zdjęcie nr 101 Zagrzybienie sufitu 55

56 Zdjęcie nr 102 Zagrzybienie ścian oraz uszkodzenia mechaniczne Zdjęcie nr Spękania ścian wewnętrznych 56

57 Zdjęcie nr Spękania ścian wewnętrznych Zdjęcie nr Spękania ścian wewnętrznych 57

58 Zdjęcie nr Spękania ścian wewnętrznych Zdjęcie nr 107 Spękania ścian oraz uszkodzenia mechaniczne w pomieszczeniu rozdzielni 58

59 WYLOT ŚCIEKÓW OCZYSZCZONYCH Zdjęcie nr 108 Głowica wylotu ścieków oczyszczonych OGRODZENIE Zdjęcie nr 109 Brama wjazdowa 59
