1 Centrale wentylacyjne Dwukrotnie cichsza wentylacja

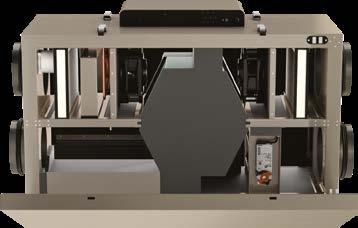

2 z technologią CF * flat Często brak przestrzeni jest przeszkodą dla montażu systemu wentylacji. To z myślą o takich miejscach powstał flat. Ma doskonałą akustykę i tylko 32 mm wysokości. Nowy wykracza poza standardy większe oszczędności energii dzięki zawsze zbilansowanej wentylacji * 3% vertical Duża wydajność, zwarta konstrukcja, niskie zużycie energii i cicha praca to najważniejsze wymagania, które musi spełniać system wentylacji domu. Tak właśnie został zaprojektowany vertical. 2x wyższy standard filtracji powietrza mniejszy hałas w instalacji nawiewnej dzięki technologiom Thermoacoustic oraz InFlow 4% horizontal Wąskie, niewykorzystane przestrzenie poddasza są często najlepszym miejscem dla centrali wentylacyjnej. Dzięki swojej smukłej konstrukcji i mm izolacji cieplnej horizontal wkomponuje się tam idealnie. dzięki dwustopniowym filtrom klasy M5 z systemem kontroli zabrudzenia % Bypass % Counter Flow Heat Exchanger FPX CF CP High Performance EC Motors Two-sided access Thermoacoustic * Pełna funkcjonalność systemu CF jest dostępna po zainstalowaniu modułu CF. *Dotyczy urządzeń z modułem CF. 2 3

3 Air ++ najważniejsze w zasięgu ręki AirMobile % zastępuje wszystkie panele użytkowania Kontroluj wentylację ze smartfona lub laptopa. Podłączasz i używasz. Bez konfiguracji i ograniczeń. Jeżeli obsługa domowych urządzeń kojarzy Ci się ze studiowaniem zawiłych instrukcji obsługi i przedzieraniem się przez labirynt niezrozumiałych pojęć, to zrobiliśmy wszystko żebyś zmienił zdanie. Panel dotykowy Air ++ zaprojektowaliśmy tak, by najczęściej używane funkcje były dostępne na ekranie głównym. Dzięki przemyślanemu menu, nawet wejście w zaawansowane ustawienia systemu jest proste. Co więcej, wielu funkcji nie będziesz musiał nawet używać. System sam automatycznie przewietrzy łazienkę, czy kuchnię. A kiedy wychodząc z domu uzbroisz alarm, zmniejszy intensywność wentylacji. AirMobile nie tylko uzupełnia panele użytkownika, lecz może je w % zastąpić. Ponadto AirMobile to prawdopodobnie najprostszy w montażu system sterowania mobilnego na rynku. 4 5

4 CF System automatycznej kontroli przepływu powietrza Każdy rekuperator osiąga wysoką sprawność odzysku ciepła tylko wtedy, gdy przepływy powietrza są zrównoważone. Tylko wtedy niemal cała energia powietrza wywiewanego z pomieszczeń może zostać ponownie wykorzystana do podgrzania powietrza świeżego, nawiewanego zimą do budynku. Wentylacja zawsze zbilansowana z modułem CF* działa inaczej niż większość central wentylacyjnych. System CF ciągle mierzy przepływy powietrza i reguluje prędkości obrotowe wentylatorów tak, by wentylacja była zawsze zrównoważona. W ten sposób koszty ogrzewania powietrza wentylacyjnego są utrzymywane na najniższym możliwym poziomie, niezależnie od chwilowych warunków atmosferycznych oraz zabrudzenia filtrów. Sprawność odzysku ciepła rekuperatorów z systemem CF w rzeczywistych warunkach jest nawet o 3% wyższa w porównaniu do tradycyjnych central wentylacyjnych. Czy wiesz, że zrównoważona wentylacja to nawet o 3% większe oszczędności energii? Systemy sterowania większości central wentylacyjnych nie mierzą rzeczywistych przepływów powietrza, a użytkownik ustawiając na panelu sterowania intensywność wentylacji w rzeczywistości ustawia jedynie prędkość obrotową wentylatorów. Dlatego, na skutek zmian warunków atmosferycznych, naturalnego zanieczyszczenia filtrów oraz kondensacji wilgoci w wymienniku ciepła, przepływy powietrza nawiewanego i wywiewanego ulegają ciągłym zmianom. Niezrównoważenie wentylacji przekracza często 3%, zwiększając proporcjonalnie straty ciepła i koszty ogrzewania. Działanie systemu CF w warunkach rzeczywistych Pomiary wykonano w Krakowie w dniach Centrala wentylacyjna 3h działała w rzeczywistych warunkach przez dwie doby z wyłączonym systemem CF oraz dwie kolejne doby z włączonym systemem CF. W obu przypadkach rekuperator działał w programie tygodniowym z nastawami fabrycznymi. Wilgotność powietrza w budynku była na poziomie %. Z uwagi na niskie Sprawność odzysku ciepła [%] Temperatura powietrza [ºC] Strumień powietrza [m 3 /h] wyłączony system CF Powietrze wewnątrz pomieszczenia Powietrze nawiewane Powietrze na zewnątrz % średnia sprawność włączony system CF Powietrze wywiewane Podczas pracy bez systemu CF wentylatory działają ze stałą prędkością obrotową, nie reagując na zmiany przepływu powietrza. Mniej wywiewanego ciepłego powietrza, to mniej odzyskanej energii, którą rekuperator wykorzystuje do podgrzania powietrza świeżego. Temperatura powietrza nawiewanego spada do 12 C, a średnia sprawność odzysku energii wynosi %. temperatury na zewnątrz, w wymienniku ciepła wykraplała się wilgoć z powietrza wywiewanego. Woda wypełniająca kanaliki wymiennika ciepła ograniczała przepływ powietrza wywiewanego. Dla lepszego zobrazowania wpływu niezrównoważenia wentylacji na straty ciepła budynku, sprawność określono na podstawie zależności sprawność = (Tn-Tz)/(Tp-Tz) 1. Czas [godzina doby] 9% średnia sprawność System CF wykrywa mniejszy przepływ powietrza i odpowiednio zwiększa prędkość obrotową wentylatora wywiewnego. Przepływy powietrza są zawsze równe. Temperatura powietrza nawiewanego utrzymuje się na poziomie 18 C, a średnia sprawność odzysku energii wynosi 9%. *Pełna funkcjonalność systemu CF jest dostępna po zainstalowaniu modułu CF. 1 Tn temperatura powietrza nawiewanego do pomieszczeń, Tp temperatura powietrza w pomieszczeniach, Tz temperatura powietrza zewnętrznego. 6 7

5 Thermoacoustic jest 2 razy cichszy InFlow system Nawet najskuteczniejsza i najbardziej oszczędna wentylacja nie zapewnia komfortu jeśli jest głośna. Dlatego w centralach wentylacyjnych dźwięk jest redukowany już w miejscu jego powstawania. Centrale wentylacyjne zaprojektowaliśmy w nowatorskim układzie InFlow, w którym pomiędzy wentylatorem, a kanałem nawiewnym znajduje się wymiennik ciepła. Dzięki temu, fala akustyczna zanim trafi do kanału nawiewnego musi przepłynąć przez tysiące kanalików wymiennika ciepła tracąc znaczną część swojej energii. wywiew z pomieszczeń nawiew do pomieszczeń Najbardziej uciążliwy jest hałas emitowany do kanału nawiewnego, ponieważ doprowadza on powietrze do sypialni i salonu. W tradycyjnych centralach wentylacyjnych wentylator nawiewny połączony jest bezpośrednio z kanałem nawiewnym. Dlatego powstająca w wirniku wentylatora fala akustyczna odbija się od sztywnej obudowy i przenosi do kanału nawiewnego większość swojej energii. wywiew z pomieszczeń nawiew do pomieszczeń Obudowa a jest wykonana w opatentowanej technologii Thermoacoustic, w której zamknięto-komórkowa, wodoodporna pianka jest równocześnie izolacją termiczną i akustyczną. Odsłonięta powierzchnia pianki absorbuje część fali akustycznej i zapobiega jej odbijaniu, skutecznie redukując hałas emitowany do instalacji wentylacyjnej. 68dB Tradycyjne centrale wentylacyjne 58dB Dzięki nowej konstrukcji a poziom mocy akustycznej 1 w kanale nawiewnym jest o 1dB niższy niż w przypadku tradycyjnych central wentylacyjnych. W odniesieniu do logarytmicznej miary natężenia dźwięku, 1 db oznacza 1-krotnie mniejszą moc akustyczną, ponad 3-krotnie mniejsze ciśnienie akustyczne i 2-krotnie (o %) mniejszą głośność 2. Poziom mocy akustycznej emitowanej do instalacji nawiewnej przy maksymalnej wydajności. 1 Poziom mocy akustycznej logarytmiczna miara mocy akustycznej względem wartości odniesienia. 2 Głośność psychoakustyczna skala wrażenia słuchowego ucha człowieka. 8 9

6 FPX Najoszczędniejszy system przeciwzamrożeniowy rekuperatora 24 Projektując i chcieliśmy by zawsze dostarczały świeże powietrze w odpowiedniej ilości oraz by koszt ich użytkowania był możliwie najniższy, niezależnie od temperatury na zewnątrz. Dlatego opracowaliśmy system FPX, który ciągle mierzy temperaturę powietrza świeżego wpływającego do wymiennika ciepła, a kiedy jej wartość spada poniżej 1 C uruchamia niewielką, precyzyjnie sterowaną nagrzewnicę, która ogrzewa powietrze dokładnie do temperatury 1 C. Dzięki temu rekuperatory nigdy nie zamarzają i zawsze z maksymalną sprawnością ogrzewają powietrze zewnętrzne, wykorzystując energię powietrza wywiewanego z pomieszczeń. 22 Temperatura w pomieszczeniu 2 18 Temperatura powietrza nawiewanego Temperatur a [ºC] kwh Ekonomiczna i skuteczna wentylacja bez ukrytych kosztów ogrzewania ,3 kwh 3 kwh 3 kwh Czas [godzina doby] Wyniki pomiaru centrali wentylacyjnej 3h działającej w rzeczywistych warunkach przez 3 doby. Energia odzyskana przez rekuperator od powietrza wentylacyjnego wywiewanego z budynku to 48kWh. Nagrzewnica FPX zużyła w tym czasie łącznie 7,3 kwh energii elektrycznej, co daje około 1,7 zł/dobę. Kiedy temperatura na zewnątrz spada poniżej zera, w wymienniku ciepła każdego rekuperatora zamarza wilgoć wykraplająca się z ciepłego i wilgotnego powietrza wywiewanego z pomieszczeń, blokując przepływ powietrza. Aby temu zapobiec, większość central wentylacyjnych podczas mroźnych dni ogranicza przepływ świeżego powietrza przez rekuperator, wyłączając wentylator nawiewny lub znacznie zmniejszając jego wydajność. W pomieszczeniach powstaje wówczas podciśnienie wywołujące niekontrolowany napływ zimnego, niefiltrowanego powietrza przez nieszczelności budynku. W konsekwencji, w niekontrolowany sposób rosną koszty ogrzewania i pogarsza się jakość powietrza w pomieszczeniach. W Polsce temperatura zewnętrzna utrzymuje się poniżej C przez średnio 2 miesiące w roku. Jednocześnie w tym okresie zapotrzebowanie na ciepło do ogrzewania budynku jest największe. Ponieważ ogrzewanie powietrza wentylacyjnego to aż 3-7% całkowitego zapotrzebowania na ciepło, szczególnie w tym czasie, sprawność odzysku ciepła z powietrza wentylacyjnego powinna być jak najwyższa. W Polsce, statystycznie, spośród 7 dni w ciągu roku, w których temperatura spada poniżej C, tylko przez 15 dni utrzymuje się ona poniżej -5 C. Temperatura niższa niż -1 C występuje średnio przez 4 dni w roku. W takich warunkach przez ponad 8% czasu nagrzewnica systemu FPX podgrzewa powietrze zaledwie o kilka stopni, dzięki czemu całoroczny koszt działania systemu to zł/(m 2 rok). Szczecin dni od C do -5 C 42 od -5 C do -1 C 7 poniżej -1 C,5 Poznań dni od C do -5 C od -5 C do -1 C 18 poniżej -1 C 2 Wrocław dni od C do -5 C 43 od -5 C do -1 C 14 poniżej -1 C 4 Gdańsk dni od C do -5 C 32 od -5 C do -1 C 2 poniżej -1 C,5 Toruń dni od Cdo -5 C 53 od -5 C do -1 C 8 poniżej -1 C 3 Warszawa dni od C do -5 C 45 od -5 C do -1 C 12 poniżej -1 C 1 Łódź dni od C do -5 C 42 od -5 C do -1 C 1 poniżej -1 C 1 Kraków dni od C do -5 C 56 od -5 o C do -1 C 19 poniżej -1 C 5 Suwałki dni od C do -5 C 54 od -5 C do -1 C 26 poniżej -1 C 15 Białystok dni od Cdo -5 C od -5 C do -1 C 26 poniżej -1 C 8 Lublin dni od C do -5 C 59 od -5 C do -1 C 22 poniżej -1 C 5 Średnie temperatury powietrza z ostatnich 2 lat. 1 11

7 wentylatory EC odzyskują 9% energii Radykalnie niskie zużycie energii Koszt ogrzewania powietrza wentylacyjnego [ zł/(m 2 rok)] wentylacja grawitacyjna % 4% % 6% 7% 8% 9% Sprawność odzysku ciepła [%] zużycie energii cieplnej zużycie energii elektrycznej Tylko wymienniki przeciwprądowe umożliwiają osiągnięcie średniej rocznej sprawności odzysku ciepła przekraczającej 9%. % przeciwprądowe wymienniki ciepła Wentylatory w rekuperatorze działają 24h na dobę przez 3 dni w roku. Dlatego muszą zużywać minimalną ilość energii. Aby to osiągnąć w u zastosowaliśmy najbardziej zawansowane technologicznie wentylatory produkowane obecnie na świecie. To dlatego koszt energii zużytej przez wentylatory a może być nawet niższy niż,6 zł/(m 2 rok). Energia potrzebna do ogrzania powietrza wentylacyjnego to 3-7% energii potrzebnej do ogrzania współczesnego budynku mieszkalnego (wartość uzależniona od klasy energetycznej budynku). W budynku z wentylacją grawitacyjną całe powietrze wentylacyjne ogrzewa system grzewczy. W budynku z wentylacją mechaniczną z rekuperacją większość ciepła potrzebnego do ogrzania powietrza wentylacyjnego dostarcza rekuperator. Im więcej energii rekuperator odzyska w wymienniku ciepła od powietrza wywiewanego z pomieszczeń, tym mniej będzie jej musiał dostarczyć system grzewczy. Dlatego sprawność wymiennika ciepła ma decydujący wpływ na koszty ogrzewania budynku

8 CP System filtracji powietrza standard filtracji powietrza wyższy o Prawidłowo działająca wentylacja domu jednorodzinnego o powierzchni użytkowej 1 m 2 w ciągu roku przetłacza ponad 82 tys. m 3 świeżego powietrza. W środowisku miejskim, w każdym 1 m 3 powietrza znajduje się około 1 mln cząstek pyłu, które wraz z powietrzem trafią do domu. Pył wpływa negatywnie na zdrowie, pogarsza higienę instalacji wentylacyjnej i przyczynia się do brudzenia ścian i przedmiotów w pomieszczeniach. Osadzający się w wymienniku ciepła pył pogarsza sprawność odzysku ciepła i zwiększa opory przepływu powietrza. Dlatego jedną z najważniejszych funkcji systemu wentylacji jest skuteczna filtracja powietrza. 4% Jeżeli chcesz usunąć z powietrza większość bakterii i 7% pyłu PM2.5, możesz zastosować dodatkowy dokładny filtr kanałowy CleanBox klasy F8. Płaska włóknina klasy G4 Filtry CleanPad klasy G4 Filtry CleanPad Pure klasy M5 Energia zużyta przez wentylatory kwh/rok Koszt energii zużytej przez wentylatory na przetłoczenie powietrza przez filtr zł/rok Czas użytkowania filtra tygodnie Koszt kompletu filtrów zł Koszt wymiany filtrów zł/rok Skuteczność zatrzymywania cząstek pyłu o wymiarach 3-1 μm Doskonała jakość powietrza bez zwiększania kosztów filtracji. Koszty wymiany filtrów oraz energii zużytej na przetłoczenie przez filtry powietrza stanowią 35-% kosztów użytkowania wentylacji. Standardem w centralach wentylacyjnych są dwustopniowe filtry klasy M5 o 6% dłuższym czasie użytkowania w porównaniu ze stosowanymi w większości central wentylacyjnych filtrami klasy G3 oraz G4 oraz 5-krotnie dłuższym czasie użytkowania w porównaniu do płaskich filtrów G4. Automatyczna kontrola rzeczywistego zabrudzenia filtra Aby ograniczyć koszty filtracji do minimum, automatycznie kontroluje rzeczywiste zabrudzenie filtrów, informując o konieczności wymiany wkładu dokładnie wtedy, kiedy jego pojemność pyłowa zostanie w całości wykorzystana. % Całkowity koszt filtracji netto* zł/rok Porównanie kosztów filtracji powietrza przy średniej rocznej zawartości całkowitego pyłu w powietrzu 12 μg/m 3. Koszty określono dla centrali wentylacyjnej h działającej zgodnie z fabrycznymi nastawami programu tygodniowego. Informacja o konieczności wymiany filtrów jest podawana w chwili wykorzystania całkowitej pojemności pyłowej przez automatyczny system kontroli zabrudzenia filtrów. *W odniesieniu do cen katalogowych netto 14 15

9 GT automatyka Modułowe sterowanie dopasuje się do Twoich potrzeb Jeden system, wiele możliwości. dwa oddzielne programy dla zimy i dla lata możliwość podłączenia chłodnicy Moduł BASIC jest zawsze zainstalowany w każdym u. BASIC zapewnia pełną funkcjonalność rekuperatora oraz dodatkowo pozwala na pełną komunikację z dowolnymi systemami zewnętrznymi (BMS, automatyka budynków inteligentnych), które mogą nawet w % zastąpić panel sterowania. możliwość podłączenia nagrzewnicy Kominek - funkcja ułatwiająca rozpalanie kominka Otwarte Okna - funkcja błyskawicznego wietrzenia Pusty Dom - komunikacja z systemem alarmowym Moduł CF* zapewnia ciągłą pełną kontrolę przepływów powietrza w budynku. Dzięki modułowi CF wentylacja jest zawsze zbilansowana, gwarantując tym samym minimalne możliwe fizycznie koszty ogrzewania powietrza wentylacyjnego. GWC sterowanie gruntowym wymiennikiem ciepła (GWC) współpraca z pompą ciepła pełna komunikacja z systemami domów inteligentnych (Modbus RTU) kontrola rzeczywistego zabrudzenia zewnętrznych filtrów powietrza sterowanie odcięciem budynku od powietrza zewnętrznego Moduł Expansion* umożliwia pełne sterowanie gruntowymi wymiennikami ciepła, nagrzewnicami wodnymi lub elektrycznymi, chłodnicami wodnymi, glikolowymi lub freonowymi, kontrolę zabrudzenia filtrów kanałowych. możliwość podłączenia higrostatu możliwość podłączenia ściennego włącznika wietrzenia *Opcja

10 dwustronnej obsługi %jest tylko jeden, ale w pełni dwustronny bypass % FreeCooling W u możesz wymienić filtry, wysunąć wymiennik ciepła oraz wykonać wszystkie czynności serwisowe z obu stron Teraz w letnie wieczory wykorzystuje w % naturalny chłód powietrza zewnętrznego do obniżenia temperatury w budynku 18 19

11 horizontal Dane techniczne Urządzenie 3h 4h h 6h 8h Wymiary 3h/4h/h dla Pa Strumień powietrza dla 1 Pa [m 3 /h] dla 2 Pa Maksymalna sprawność odzysku ciepła Średnia roczna sprawność odzysku ciepła (realny odzysk ciepła w skali roku przy pracy z fabrycznym programem tygodniowym) Poziom mocy akustycznej emitowanej przez obudowę przy maksymalnej wydajności* Poziom mocy akustycznej emitowanej do kanału nawiewnego przy maksymalnej wydajności** Klasa efektywności energetycznej*** (dla klimatu umiarkowanego) [%] [%] [db(a)] [db(a)] A A B A B Urządzenia uzupełniające Filtr kanałowy CleanBox Ø2 176 CZERPNIA WYRZUTNIA WYWIEW NAWIEW Regulacja przepływu powietrza I. Z modułem CF - automatyczna (bezobsługowa) regulacja oraz równoważenie przepływów powietrza (opcja). II. Bez modułu CF - tradycyjna, w pełni płynna regulacja prędkości obrotowej wentylatorów + równoważenie instalacji przy pomocy narzędzia Calibrator CF. Przepustnica GroundBox 4 5 Wymiennik ciepła Wentylatory % przeciwprądowy z tworzywa sztucznego Recair o podwyższonej sprawności (technologia RU). Odśrodkowe z silnikami prądu stałego EC (ebmpapst). Wymiary 6h/8h 38 Bypass % obejścia, izolowany, programowalny w funkcji temperatury zewnętrznej oraz temperatury w budynku. Skrzyżowanie CrossBox System przeciwzamrożeniowy System FPX płynnie regulowana nagrzewnica zapobiegająca spadkowi temperatury ścianek wymiennika poniżej C. Filtry Zasilanie CleanPad Pure dwustopniowe filtry klasy M5 o zwiększonej o 6% pojemności pyłowej. 23 V (AC), Hz Nagrzewnica HeatBox E Maksymalny prąd pobierany przez urządzenie Średnica króćców przyłączeniowych (zgodne z normą PN-EN 15:21) [A] [mm] 2 CZERPNIA WYWIEW Króciec kondensatu [mm] 32 Nagrzewnica HeatBox WYRZUTNIA NAWIEW Masa [kg] Warunki pracy warunki dopuszczalne: C +45 C, warunki zalecane: +5 C +45 C, wilgotność względna na poziomie zapewniającym brak kondensacji na powierzchniach obudowy i podzespołów urządzenia. 216 Ø Chłodnica CoolBox (F) *Zgodnie z PN-EN-ISO **Zgodnie z PN-EN-ISO ***Zgodnie z Dyrektywą 29/125/EC oraz Rozporządzeniem Komisji Europejskiej nr 1254/214 2 Tłumik AcousticBox 21

12 Poziom mocy akustycznej [db]* Zużycie energii Moc pobierana przez wentylatory [W] Moc pobierana przez system przeciwzamrożeniowy [W] Wydajność [m 3 /h] Udział w rocznym czasie pracy* Nominalne opory instalacji [Pa] Powietrze przed wymiennikiem [ o C] Wydajność [m 3 /h] Opory instalacji [Pa] LwA [db(a)] 3h 4h h 76% % % % % % % % % % % % h kanał nawiewny kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny h 8h *Dla ustawień fabrycznych programu tygodniowego. System montażu % % % % % % % % h kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny Base stopy (standard) Soft Base stopy wibroizolacyjne (opcja) Ceiling Grip kątowniki do montażu podwieszanego (opcja) Wall Grip kątowniki do montażu ściennego (opcja) h kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa * Poziom mocy akustycznej to poziom całkowitej mocy fali akustycznej emitowanej przez źródło wyrażanej w [db]. Jest to wartość niezależna od otaczającego środowiska (w przeciwieństwie do ciśnienia akustycznego)

13 Charakterystyka przepływowa Sprawność odzysku energii Charakterystyka przepływowa Sprawność odzysku energii 3h 6h % % 6 % % 9 % 8 % 7 % SFP. SFP.45 SFP.4 SFP.35 SFP.3 SFP % SFP.1 8h SFP.15 SFP h h % 3 % % 6 % 9 % 8 % 7 % % SFP.1 SFP.15 SFP.2 SFP. SFP.45 SFP.25 SFP.3 SFP.4 SFP % 4 % % 6 % % 9 % 8 % 7 % SFP.45 SFP.15 SFP.4 SFP.35 SFP.2 SFP.3 SFP Obliczenie mocy pobieranej przez rekuperator: moc pobierana przez rekuperator moc pobierana przez wentylator nawiewny moc pobierana przez wentylator wywiewny moc pobierana przez system sterowania moc właściwa wentylatora strumień powietrza P = P WN + P WW + P S [W] P WN = SFP N. V N [W] P WW = SFP W. V W [W] P S = 5 [W] SFP [W/(m 3 /h)] V [m 3 /h] Badania sprawności odzysku ciepła wykonano zgodnie z normą PN-EN w warunkach: powietrze wewnętrzne powietrze zewnętrzne T=2 o C, RH=38% T=7 o C, RH=2% 24 25

14 vertical Dane techniczne Urządzenie 3v 4v v 6v 8v dla Pa Wymiary 3v/4v/v Strumień powietrza dla 1 Pa [m 3 /h] dla 2 Pa Maksymalna sprawność odzysku ciepła Średnia roczna sprawność odzysku ciepła (realny odzysk ciepła w skali roku przy pracy z fabrycznym programem tygodniowym) Poziom mocy akustycznej emitowanej przez obudowę przy maksymalnej wydajności* [%] [%] [db(a)] Urządzenia uzupełniające Ø Poziom mocy akustycznej emitowanej do kanału nawiewnego przy maksymalnej wydajności** Klasa efektywności energetycznej*** (dla klimatu umiarkowanego) Regulacja przepływu powietrza [db(a)] A A B A B I. Z modułem CF - automatyczna (bezobsługowa) regulacja oraz równoważenie przepływów powietrza (opcja). II. Bez modułu CF - tradycyjna, w pełni płynna regulacja prędkości obrotowej wentylatorów + równoważenie instalacji przy pomocy narzędzia Calibrator CF. Filtr kanałowy CleanBox Przepustnica GroundBox 4 4 NAWIEW WYWIEW Ø WYRZUTNIA CZERPNIA Wymiennik ciepła % przeciwprądowy z tworzywa sztucznego Recair o podwyższonej sprawności (technologia RU). Wymiary 6v/8v 52 Wentylatory Odśrodkowe z silnikami prądu stałego EC (ebmpapst). Bypass % obejścia, izolowany, programowalny w funkcji temperatury zewnętrznej oraz temperatury w budynku. Skrzyżowanie CrossBox Ø32 System przeciwzamrożeniowy Filtry Zasilanie System FPX płynnie regulowana nagrzewnica zapobiegająca spadkowi temperatury ścianek wymiennika poniżej C. CleanPad Pure dwustopniowe filtry klasy M5 o zwiększonej o 6% pojemności pyłowej. 23 V (AC), Hz Nagrzewnica HeatBox E 172 Maksymalny prąd pobierany przez urządzenie [A] Średnica króćców przyłączeniowych (zgodne z normą PN-EN 15:21) [mm] 2 Króciec kondensatu [mm] 32 Nagrzewnica HeatBox Masa [kg] Warunki pracy warunki dopuszczalne: C +45 C, warunki zalecane: +5 C +45 C, wilgotność względna na poziomie zapewniającym brak kondensacji na powierzchniach obudowy i podzespołów urządzenia. Chłodnica CoolBox (F) 6 4 NAWIEW WYWIEW Ø 2 WYRZUTNIA CZERPNIA *Zgodnie z PN-EN-ISO **Zgodnie z PN-EN-ISO ***Zgodnie z Dyrektywą 29/125/EC oraz Rozporządzeniem Komisji Europejskiej nr 1254/ Tłumik AcousticBox 27

15 Poziom mocy akustycznej [db]* Zużycie energii Moc pobierana przez wentylatory [W] Moc pobierana przez system przeciwzamrożeniowy [W] 3v 4v v 6v Wydajność [m 3 /h] Udział w rocznym czasie pracy* Nominalne opory instalacji [Pa] Powietrze przed wymiennikiem [ o C] % % % % % % % % % % % % % % % % v Wydajność [m 3 /h] Opory instalacji [Pa] kanał nawiewny kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny LwA [db(a)] 8v % % % % v kanał wywiewny obudowa kanał nawiewny kanał wywiewny *Dla ustawień fabrycznych programu tygodniowego. obudowa kanał nawiewny kanał wywiewny System montażu obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny v kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa Base stopy (standard) Soft Base stopy wibroizolacyjne (opcja) Ceiling Grip kątowniki do montażu podwieszanego (opcja) Wall Grip kątowniki do montażu ściennego (opcja) * Poziom mocy akustycznej to poziom całkowitej mocy fali akustycznej emitowanej przez źródło wyrażanej w [db]. Jest to wartość niezależna od otaczającego środowiska (w przeciwieństwie do ciśnienia akustycznego)

16 Charakterystyka przepływowa Sprawność odzysku energii Charakterystyka przepływowa Sprawność odzysku energii 3v 6v % % 4 % % 9 % 8 % 6 % 7 % SFP. SFP.45 SFP.4 SFP.35 SFP.3 SFP.15 SFP SFP.1 SFP v 8v v % 4 % % 6 % 7 % % 9 % 8 % SFP.1 SFP.15 SFP. SFP.2 SFP.45 SFP.25 SFP.4 SFP.3 SFP.35 Obliczenie mocy pobieranej przez rekuperator: Badania sprawności odzysku ciepła wykonano moc pobierana przez rekuperator P WN = SFP N. V N [W] zgodnie z normą PN-EN w warunkach: powietrze wewnętrzne T=2 C, RH=38% moc pobierana przez wentylator nawiewny P WW = SFP W. V W [W] powietrze zewnętrzne T=7 C, RH=2% moc pobierana przez wentylator wywiewny P S = 5 [W] moc pobierana przez system sterowania SFP [W/(m 3 /h)] moc właściwa wentylatora V [m 3 /h] strumień powietrza P = P WN + P WW + P S [W] 3 31

17 flat Dane techniczne Urządzenie 2f (L) Wymiary 2f 336 dla Pa 2 Strumień powietrza dla 1 Pa [m 3 /h] 1 dla 2 Pa Maksymalna sprawność odzysku ciepła [%] Średnia roczna sprawność odzysku ciepła (realny odzysk ciepła w skali roku przy pracy z fabrycznym programem tygodniowym) Poziom mocy akustycznej emitowanej przez obudowę przy maksymalnej wydajności* Poziom mocy akustycznej emitowanej do kanału nawiewnego przy maksymalnej wydajności** Klasa efektywności energetycznej*** (dla klimatu umiarkowanego) [%] 91 [db(a)] 52 [db(a)] 56 A Urządzenia uzupełniające Filtr kanałowy CleanBox Ø WYWIEW CZERPNIA 22 Ø NAWIEW WYRZUTNIA Regulacja przepływu powietrza I. Z modułem CF - automatyczna (bezobsługowa) regulacja oraz równoważenie przepływów powietrza (opcja). II. Bez modułu CF - tradycyjna, w pełni płynna regulacja prędkości obrotowej wentylatorów + równoważenie instalacji przy pomocy narzędzia Calibrator CF. Przepustnica GroundBox Wymiennik ciepła % przeciwprądowy z tworzywa sztucznego Recair. Wymiary 2f L (wersja lewa) Wentylatory Odśrodkowe z silnikami prądu stałego EC (ebmpapst). 336 Bypass % obejścia, izolowany, programowalny w funkcji temperatury zewnętrznej oraz temperatury w budynku. Skrzyżowanie CrossBox 315 System przeciwzamrożeniowy System FPX płynnie regulowana nagrzewnica zapobiegająca spadkowi temperatury ścianek wymiennika poniżej C. Filtry Zasilanie Maksymalny prąd pobierany przez urządzenie Średnica króćców przyłączeniowych (zgodne z normą PN-EN 15:21) CleanPad Pure dwustopniowe filtry klasy M5 o zwiększonej o 6% pojemności pyłowej. 23 V (AC), Hz [A] 4.2 [mm] 16 Króciec kondensatu [mm] 32 Nagrzewnica HeatBox E Nagrzewnica HeatBox NAWIEW WYRZUTNIA Ø 32 WYWIEW CZERPNIA Ø16 Masa [kg] Warunki pracy warunki dopuszczalne: C +45 C, warunki zalecane: +5 C +45 C, wilgotność względna na poziomie zapewniającym brak kondensacji na powierzchniach obudowy i podzespołów urządzenia Chłodnica CoolBox (F) *Zgodnie z PN-EN-ISO **Zgodnie z PN-EN-ISO ***Zgodnie z Dyrektywą 29/125/EC oraz Rozporządzeniem Komisji Europejskiej nr 1254/ Tłumik AcousticBox 33

18 System montażu Charakterystyka przepływowa 2f (L) Sprawność odzysku energii 6 Ceiling Grip kątowniki do montażu podwieszanego (standard) % 4 % % 6 % 8 % 7 % % 9 % Zużycie energii 2f (L) Wydajność [m 3 /h] Moc pobierana przez wentylatory [W] Moc pobierana przez system przeciwzamrożeniowy [W] Udział w rocznym Nominalne opory instalacji [Pa] Powietrze przed wymiennikiem [ o C] czasie pracy * % % % & Obliczenie mocy pobieranej przez rekuperator: moc pobierana przez rekuperator moc pobierana przez wentylator nawiewny moc pobierana przez wentylator wywiewny moc pobierana przez system sterowania moc właściwa wentylatora strumień powietrza P = P WN + P WW + P S [W] P WN = SFP N. V N [W] P WW = SFP W. V W [W] P S = 5 [W] SFP [W/(m 3 /h)] V [m 3 /h] Badania sprawności odzysku ciepła wykonano zgodnie z normą PN-EN w warunkach: powietrze wewnętrzne powietrze zewnętrzne T=2 C, RH=38% T=7 C, RH=2% *Dla ustawień fabrycznych programu tygodniowego. Poziom mocy akustycznej [db]* Wydajność [m 3 /h] Opory instalacji [Pa] LwA [db(a)] kanał nawiewny kanał wywiewny f (L) obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa kanał nawiewny kanał wywiewny obudowa * Poziom mocy akustycznej to poziom całkowitej mocy fali akustycznej emitowanej przez źródło wyrażanej w [db]. Jest to wartość niezależna od otaczającego środowiska (w przeciwieństwie do ciśnienia akustycznego)
