1 Uwierzytelnianie dostawców w i kontrola jakościowa biomasy doświadczenia praktyczne Jarosław Zuwała Forum Technologii w Energetyce - Spalanie Biomasy Bełchatów,

2 O jakiej skali mówimy? Wytwórca energii Potencjał wykorzystania biomasy, t/a Tauron Wytwarzanie GDF Suez PGE GiEK EDF Polska ZE PAK Energa Enea Wytwarzanie Dalkia Polska Fortum PGNiG Termika IP Kwidzyń Łącznie:

000 GDF Suez 1 300 000 PGE GiEK 1 200 000 EDF Polska 1 100 000 ZE PAK 800 000

3 Jakie paliwo

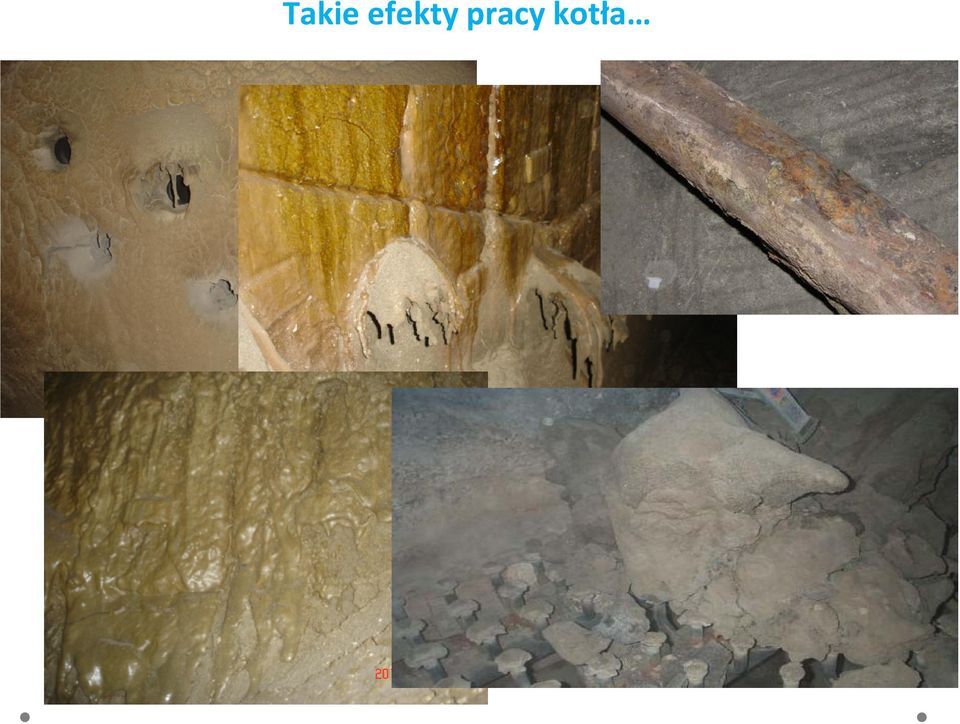

4 Takie efekty pracy kotła

5 Komu zależy y na nadzorze nad jakości cią biomasy? - Urzędowi Regulacji Energetyki!!! - Jednostkom uwierzytelniającym? a a komu powinno zależeć? - Świadomym wpływu jakości paliwa na proces spalania producentom energii! - Rzetelnym dostawcom biomasy (prawo Kopernika?)

6 Gdzie sąs bariery dla wdrożenia nadzoru jakościowego? - przecież i tak kontrolujemy jakość biomasy, którą spalamy - jak chcą to i tak oszukają - to będzie dodatkowy, niepotrzebny koszt - bo nie będą się nam zgadzały wyniki - to problem działu zakupów/eksploatacji/ (*), a nie mój

chcą to i tak oszukają - to będzie dodatkowy, niepotrzebny koszt - bo

7 Kogo, co i dlaczego uwierzytelniać?

8 Od dużej partii do małej próbki

10 Przykładowy zwał: 106 metrów obwodu podstawy, 60 metrów obwodu podstawy górnej, 6 metrów wysokości. Kilka rodzajów biomasy drzewnej o różnej postaci Kluczem do reprezentatywnego pobierania próbek z tak dużych zwałów jest skrupulatnie przygotowany plan pobierania, który musi uwzględnić wszystkie aspekty zmienności partii, warunki składowania oraz wpływy czynników zewnętrznych!!!

Kilka rodzajów biomasy drzewnej o różnej postaci Kluczem do reprezentatywnego pobierania

11 Kontrolowalny rynek => nadzór nad jakością

12 Szczelność linii produkcyjnych Nowoczesne linie produkcyjne biopaliw często nie pozwalają na pobieranie próbek z poszczególnych etapów produkcji. Możliwe jest opróbowanie surowca na wejściu do instalacji i już gotowego produktu na wyjściu. W takim przypadku należy przeprowadzić dodatkowo audyt instalacji, podłączenia wszystkich stosowanych mediów, ich wpływu na końcową jakość przetworzonej biomasy.

Możliwe jest opróbowanie surowca na wejściu do instalacji i już gotowego produktu na wyjściu.

14 Worek nie jest przeszkodą dla próbobiorcy

15 Balot też

16 Biomasa przetworzona W przypadku kontroli biomasy przetworzonej (np. peletu) dostarczanej do odbiory końcowego (wytypowano terminal przeładunkowy jako miejsce kontroli) konieczne było znalezienie narzędzia umożliwiającego dokonanie szybkiej analizy pod kątem wykrycia ewentualnych zanieczyszczeń pochodzenia niebiomasowego

jako miejsce kontroli) konieczne było znalezienie narzędzia umożliwiającego

17 Kiedy sięgać po mikroskop? Rozwiązaniem tego problemu okazała się analiza mikroskopowa. Pobraną próbkę peletu poddano analizie mikroskopowej, w objętości rozkruszonej próbki biomasy na szkiełku. W tym przypadku, w obrębie obserwowanej próbki, można było zauważyć wyraźne formy charakterystyczne dla łuski słonecznika. Dwubarwne włókna roślinne łuski porównane zostały z próbką wzorcową, składającą się z czystych łupin słonecznika. Badana próbka nie wykazuje różnic w wyglądzie zewnętrznym. Dodatkowo wykonano obserwację we fluorescencji przy powiększeniu x25 i x100, w wyniku której zaobserwowano drobiny wykazujące silną fluorescencję zieloną. Zjawisko to spowodowane jest obecnością pozostałości materiałów zawierających lipidy. W przypadku badanej próbki wskazywało to na pozostałość ziarna słonecznika co w naszej ocenie potwierdzało czystość materiału biomasowego.

Dwubarwne włókna roślinne łuski porównane zostały z próbką wzorcową, składającą się z czystych łupin słonecznika. Badana próbka nie wykazuje różnic w wyglądzie zewnętrznym.

18 Zdjęcia mikroskopowe biomasy peletu agro z łuski słonecznika przy powiększeniu X100. Zdjęcia mikroskopowe biomasy peletu agro z łuski słonecznika we fluorescencji przy powiększeniu x25 i x100.

19 Świadomość pracowników należy budować Spotykaliśmy się z podmiotami, w których przepływ informacji skutecznie paraliżował działania firmy. Centrala, kierownictwo, zdając sobie sprawę z wagi Świadectwa uwierzytelnienia wystąpiła do nas o przeprowadzenie audytu. Audytorzy wykazali, że na pierwszym etapie wprowadzania biomasy do obrotu dokumentacja jest niekompletna i zawiera powtarzające się braki. Okazało się, że pracownicy nie zostali odpowiednio przeszkoleni. Nałożono na nich obowiązek wypełniania druczków ale nie wyjaśniono do jakich celów będą stosowane i jak ważne są zapisy na nich. Pracownik świadomy swoich zadań i roli w firmie przynosi najwięcej korzyści!!!

Audytorzy wykazali, że na pierwszym etapie wprowadzania biomasy do obrotu dokumentacja jest niekompletna i zawiera powtarzające się braki.

20 Zaniedbania czy świadome działania??? Podczas audytu pewien podmiot, przedstawił dokumentacje potwierdzającą dzierżawę działek oraz zgodę na wycinkę drzew. Po analizie dokumentów okazało się, że zgoda faktycznie jest natomiast nie dotyczyła działek wskazanych w dokumentach dzierżawy. Brak współpracy z brakarzem, którego kwalifikacje upoważniają do wydania opinii, na temat klasyfikacji drewna. Brak dokumentacji określającej wolumeny pozyskanego materiału biomasowego (biomasa leśna z wycinek przydrożnych) oraz otrzymanej z niego zrębki,

Po analizie dokumentów okazało się, że zgoda faktycznie jest natomiast nie dotyczyła działek wskazanych w dokumentach dzierżawy.

21 Zaniedbania czy świadome działania??? Brak (umów), w których powołany do tego urząd zleca wycinkę drzew, czy krzewów (np. spod linii energetycznej, pobocza dróg itp.). Brak dokumentacji potwierdzającej nadzór nadleśnictwa nad prowadzoną wycinką lasu. Zanieczyszczenia składowanej biomasy przypadkowym materiałem np. plastikowe butelki po napojach, opakowania z produktów spożywczych (jak ważny jest rzetelny i świadomy pracownik!) Brak wydzielonego obszaru składowiska z jednoznacznym jego oznakowaniem, na którym gromadzone będą odpady inne niż biomasowe.

22 Identyfikacja wizualna Z Z

23 Świadectwo uwierzytelnienia podmiotowego:

24 Spójność systemu z założeniami Krajowego Systemu Uwierzytelniania Biomasy Poniżej wymieniono wskazywane przez Urząd Regulacji Energetyki korzystne cechy takiego systemu i ich odwzorowanie w stworzonym, autorskim systemie IChPW: Wdrożony system zarządzania, [.] wiedza i doświadczenie w klasyfikacji biomasy Wszyscy operatorzy w łańcuchu dostaw odpowiedzialni za identyfikowalność pochodzenia dostarczanego przez nich materiału Dokumenty w oparciu, o które powstała deklaracja produktu dostępne i dostarczane na żądanie w całym łańcuchu dostaw Deklaracja poparta weryfikacją pochodzenia oraz w szczególnych przypadkach danymi z badań Przeprowadzanie kontroli startowych i kontroli wyrywkowych Udokumentowane kompetencje Instytutu jako jednostki uwierzytelniającej Zakres procedury uwierzytelnienia podmiotowego Zakres procedury uwierzytelnienia przedmiotowego Zakres procedury uwierzytelnienia przedmiotowego i procedury wyrywkowej kontroli na bramie

25 Dzięki zaproponowanemu, kompleksowemu, systemowi rozwiązań zarówno dostawcy jak odbiorcy biomasy zyskują korzyści z uczestnictwa w systemie nadzoru jakościowego!!! Producenci/ dostawcy/ operatorzy Producenci energii Uzyskanie przewagi konkurencyjnej. Poprawa płynności procesu składania wniosków o wydanie świadectw pochodzenia energii z OZE. Skrócenie czasu oczekiwania na płatności za sprzedawaną biomasę. Eliminacja z rynku nierzetelnych producentów, poddostawców i przewoźników. Znaczenie dla procesu rozpoznawania wniosków o wydanie świadectw pochodzenia dla jednostek wytwarzających energię elektryczną z biomasyuproszczenia postępowań URE dotyczących weryfikacji źródeł pozyskania oraz kwalifikacji tego surowca. Dodatkowy element kontroli jakości spalanej biomasy.

26 Rozkrusz źródło sporów jakościowych. PELETY - PROBLEM ROZKRUSZu ROZWIĄZANIE APARAT DO BADANIA WYTRZYMAŁOŚCI PELETÓW ZGODNIE Z PN- EN SPORY JAKOŚCIOWE DOSTAWCA - ODBIORCA

27 Dziękuj kuję za uwagę
