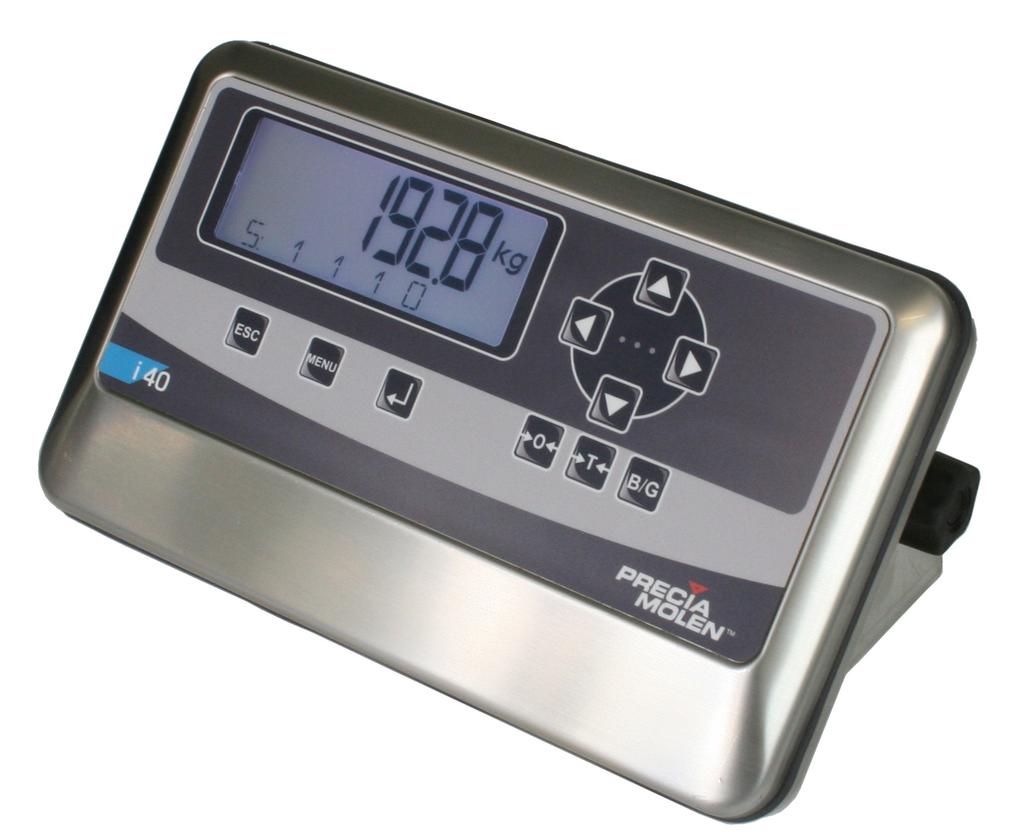

1 Wsaźni i 40 i 40-SS i 40-DR i 40-PM Instrucja obsługi MU A - 12/2012

2 Niniejsza instrucja jest przeznaczona dla użytowniów wsaźnia i 40. Umożliwia ona szybie zapoznanie się z funcjami urządzenia. Informacje o podłączeniu eletrycznym i instalacji znajdują się w następujących instrucjach: schematy oablowania: DD instrucja instalacji: MI Bezpieczeństwo Norma NF EN , dla urządzeń podłączanych za pomocą gniazda wymaga, by gniazdo to znajdowało się w pobliżu urządzenia i było łatwo dostępne. W przypadu urządzeń podłączonych do sieci na stałe, w instalacji eletrycznej należy zamontować łatwo dostępne urządzenie rozłączające.

3 Spis treści Wstęp Konwencje stosowane w doumentacji... 2 Zalecenia... 2 Wido ogólny Klawiatura... 3 Zasada przeglądania... 4 Eran... 5 Strefa pomocy szczegóły opisu atywnych przycisów... 6 Parametry podstawowe... 6 Funcje operatora Wstęp... 7 Włączanie zasilania... 7 Zerowanie... 8 Tarowanie... 8 Zerowanie początowe... 9 Przywołanie masy brutto... 9 Zares W Wizualizacja informacji... 9 Sprawdzanie DSD Ustawianie parametrów przez operatora Wstęp Ręczne wprowadzanie wartości tary (tara wstępnie oreślona) Ustawianie parametrów wartości progowych Eran metrologiczny Konfiguracja wyonywana przez operatora Wstęp Konfiguracja wartości progowych Przełączanie wartości progowych Zapis Komuniaty błędów MU A 1

4 Wsaźni i 40 Wstęp $ Konwencje stosowane w doumentacji % Pitogramy O Ważne ostrzeżenie dotyczące bezpieczeństwa osób. P Uwaga dotycząca zabezpieczenia i prawidłowej onserwacji sprzętu. O Notata mająca na celu: - ułatwienie letury instrucji, - optymalne zastosowanie sprzętu. % Terminologia i sróty Opcje menu lub parametry są zapisywane jao: OPERATOR / OPTION 1 / OPTION 2... / PARAMETER lub INSTALLATOR / OPTION 1 / OPTION 2... / PARAMETER Ponieważ w niniejszej instrucji wszystie funcje są wyonywane w trybie OPERATORA, zapis jest srócony w następujący sposób: OPTION 1 / OPTION / PARAMETER $ Zalecenia W celu zachowania optymalnej precyzji i ochrony sprzętu: Nie poddawać wsaźnia i wagi wstrząsom ani przeciążeniom. Nie przechowywać obciążenia na przyrządzie natychmiast po zaończeniu ważenia zdjąć obciążenie. Do czyszczenia nigdy nie stosować rozpuszczalniów ani środów ściernych MU

5 Wido ogólny $ Klawiatura Funcja E m R Escape Menu Zatwierdzenie E + R Ponowne uruchomienie Wyjście z menu lub z atualnego oiena wprowadzania danych bez uwzględniania zmian. - W trybie użytowania, umożliwia dostęp ustawiania parametrów apliacji. - Naciśnięcie i przytrzymanie tego przycisu podczas włączania zasilania umożliwia przejście w tryb onfiguracji. Wejście do menu lub zatwierdzenie wprowadzonych właśnie danych. Aby ponownie włączyć wsaźni nacisnąć te przycisi równocześnie i przytrzymać. u < > d Z T B Przycisi ierunowe Zerowanie Tarowanie Przywołanie masy brutto Przewijanie opcji menu lub pozycji listy. Wsazanie < > w polu pomocy MU A 3

6 Wsaźni i 40 $ Zasada przeglądania Przycisi nawigacji umożliwiają przemieszczanie się w menu i w listach wstępnie oreślonych wartości. Są one atywne, jeżeli symbole < > są wyświetlane w strefie 3 eranu (Voir Eran, page 5.): < > R Przewijanie opcji tego samego poziomu (lub możliwych wartości). Zatwierdzenie wybranej opcji (lub wartości). W tym samym przypadu, w celu sprawdzenia zapisanych wartości: < > Przewijanie wyświetlanych informacji. W przypadu błędu podczas przeglądania: E Wyjście z menu, rubryi lub opcji (przejście na poziom wyższy). Przejście do opcji zapisu (tryb onfiguracji): E Przejście do najwyższego poziomu w menu onfiguracji w celu przejścia do opcji zapisu. W razie potrzeby nacisnąć przycis ila razy MU

7 $ Eran iz W d 4 3 Tytuł/symbol Funcja Zastosowanie 1. Strefa masy Wyświetlanie masy obecnej na odbiorniu. 2. Strefa użytownia Informacje dla użytownia: 3. Strefa pomocy 4. g g t lb Jednosta. 5. D 6. W1 W2 Zares 1 lub 2 jest atywny. i z - Wsazanie NET jeżeli tarowanie zostało wyonane. - Dodatowa jednosta. - Wsazanie dostępnych przycisów. Szczegóły, patrz poniżej. - Bra symbolu. Podawana masa stanowi odniesienie metrologiczne. - Symbol D wyświetlony. Podawana masa nie stanowi odniesienia metrologicznego. Masa jest niestabilna. Masa jest w strefie zerowej i jest stabilna. 7.. Potwierdzenie naciśnięcia przycisu MU A 5

8 Wsaźni i 40 $ Strefa pomocy szczegóły opisu atywnych przycisów <> Wybór menu, wartości. 0-9 Wprowadzanie wartości liczbowych. 0 -Z Wprowadzanie znaów alfanumerycznych 1-6 Wprowadzanie wartości liczbowych pomiędzy dwoma oreślonymi wartościami (np.: między 1 i 6). <> Wsazanie menu (nawet jeżeli istnieje tylo jedna opcja). ESC Wyjście z eranu prezentacji danych w trybie wyświetlania. $ Konieczne jest zatwierdzenie przycisiem R. $ Parametry podstawowe % Języ PARAMETERS / LANGUAGE Wybrać francusi lub angielsi. % Wyświetlacz PARAMETERS / DISPLAY / ECO MODE umożliwia ustawianie automatycznego wyłączania: ON OFF - Wyłączenie podświetlenia po 30 s brau atywności, masa zerowa. - Po 1 godzinie brau atywności i masie zerowej, zasilanie wsaźnia wyłącza się. Automatyczne wyłączanie wyłączone. PARAMETERS / DISPLAY / BRIGHTNESS umożliwia ustawianie natężenia podświetlenia: 3 poziomy lub wyłączenie. PARAMETERS / DISPLAY / COLOR umożliwia ustawienie oloru tła eranu: 7 możliwych olorów MU

9 Funcje operatora $ Wstęp Funcje operatora są dostępne po włączeniu zasilania wsaźnia. $ Włączanie zasilania 1. Przyrząd wyonuje autotest. Sprawdzić prawidłowe działanie wyświetlacza (bra uszodzonych segmentów) iz W md Wyświetlana jest wersja oprogramowania v Po zaończeniu autotestu, przyrząd inicjalizuje pomiar i jest gotowy do użycia. T: 0 KG MU A 7

10 Wsaźni i 40 $ Zerowanie Funcja zerowania umożliwia wyzerowanie przyrządu, iedy odbiorni obciążenia jest pusty, a wyświetlana masa nie jest zerowa (funcja ta jest ograniczona do ± 2% masymalnej nośności urządzenia w stosunu do zera początowego przy użytowaniu normowanym lub w stosunu do wartości sonfigurowanej przy użytowaniu nienormowanym). 1. Odbiorni pusty, wyświetlana masa różna od zera. 0.2 O1: 50.0KG 2. Wybrać funcję zerowania (Z). Wyświetlana masa jest zerowana. O1: 50.0KG $ Tarowanie Funcja tarowania umożliwia zapamiętanie masy obciążenia znajdującego się na odbiorniu (pojemnia) jao tary i uzysanie następnie masy netto produtu ((masa wyświetlana = masa bieżąca - tara). 1. Ustawić pojemni na odbiorniu obciążenia. 0.2 O1: 50.0KG 2. Wybrać funcję tarowania (T). Wyświetlana jest masa netto. O1: 50.0KG MU

11 $ Zerowanie początowe Zerowanie to można wyonać podczas włączania zasilania wsaźnia. W tym celu, podczas włączania zasilania należy nacisnąć i przytrzymać przycis T do chwili włączenia się urządzenia. Zero to służy jao wartość odniesienia dla innych sposobów zerowania. $ Przywołanie masy brutto 1. Wyświetlany jest wyni ważenia netto. 0.2 O1: 50.0KG 2. Nacisnąć przycis B. Eran zmienia olor na niebiesozielony, a wyni ważenia jest wyświetlany przez ila seund jao masa brutto. O1: 50.0KG $ Zares W2 W przypadu zaresu podwójnego, przyrząd automatycznie wybiera zares pomiarowy w zależności od masy obecnej na odbiorniu. Można wymusić zastosowanie przez przyrząd zaresu W2. Uwaga: Funcja ta jest dostępna wyłącznie w modelach 2-zaresowych. $ Wizualizacja informacji Aby przewijać dostępne informacje nacisać przycisi < i >. 1. Wartość progowa masy z O1: 50.0KG MU A 9

12 Wsaźni i Wartość progowa masy z O2: 100.0KG 3. Wartość progowa masy z O3: 200.0KG 4. Wartość progowa masy z O4: 300.0KG 5. Wartość tary z T: 1.0KG 6. Stan wyjść. W przypadu przeroczenia wartości progowej, stan odpowiadającego jej wyjścia zmienia się z 0 na 1. O O Stan wejść. I: MU

13 8. Masa w wysoiej rozdzielczości. Ostatnia cyfra odpowiadająca wysoiej rozdzielczości wyświetlana jest w olorze czerwonym z HR: $ Sprawdzanie DSD 1. Przejść do trybu metrologicznego (M). 2. Nacisnąć przycis m i za pomocą przycisów ierunowych przewijać poszczególne funcje. MAX : 0 3. Wybrać funcję DSD, a następnie zatwierdzić (R). DSD 0< > 4. Wybrać funcję READ DSD, a następnie zatwierdzić (R) lub wybrać funcję DSD REF., a następnie zatwierdzić(r). Umożliwia to identyfiację wagi pomostowej. READ DSD DSD REF. 0< > 0< > 5. Wybrać funcję DSD NUM, a następnie zatwierdzić (R) DSD NUM 0< > MU A 11

14 Wsaźni i Za pomocą przycisów < i > wprowadzić numer arty do sprawdzenia i zatwierdzić. Uwaga: Aby wyświetlić ostatni zapis, wprowadzić Aby wyświetlić informacje z danej arty, ponownie zatwierdzić. RECORD 0< > MU

15 Ustawianie parametrów przez operatora $ Wstęp Aby przejść do parametrów ustawianych przez operatora, nacisnąć przycis m. Następnie za pomocą przycisów < i > wybierać dostępne funcje. $ Ręczne wprowadzanie wartości tary (tara wstępnie oreślona) Funcja ta umożliwia ręczne wprowadzenie wartości tary w celu uzysania wyświetlania masy netto. 1. Wybrać funcję wstępnie oreślonej tary (PT), a następnie zatwierdzić (R). PT 2.270< > 2. Wyświetlana jest atualna wartość tary KG 3. Za pomocą przycisów ierunowych wprowadzić nową wartość tary: u i d : Zmiana wartości wybranej cyfry. < i > : Przejście do poprzedniej/następnej cyfry. d KG 4. Zatwierdzenie nowej wartości (R). Wartość ta jest przyjmowana jao wartość tary.wyni ważenia jest wyświetlany jao masa netto NET T: KG MU A 13

16 Wsaźni i 40 $ Ustawianie parametrów wartości progowych 1. Wybrać próg 1, a następnie zatwierdzić (R). Oreślić wartość progową, zatwierdzić, a następnie przejść do olejnego progu. THRESHOLD1 0.0< > z O1: 50.0KG 2. Wybrać próg 2, a następnie zatwierdzić (R). Oreślić wartość progową, zatwierdzić, a następnie przejść do olejnego progu. THRESHOLD2 0.0< > z O2: 100.0KG 3. Wybrać próg 3, a następnie zatwierdzić (R). Oreślić wartość progową, zatwierdzić, a następnie przejść do olejnego progu. THRESHOLD3 0.0< > z O3: 200.0KG 4. Wybrać próg 4, a następnie zatwierdzić (R). Oreślić wartość progową, zatwierdzić, a następnie przejść do olejnego progu. THRESHOLD4 0.0< > z O4: 300.0KG MU

17 $ Eran metrologiczny 1. Wybrać zares metrologiczny, a następnie zatwierdzić (R). MET. INFO 0.0< > z 2. Aby wyświetlić dane metrologiczne, nacisnąć przycis >. Wyświetlane są następujące informacje: MAX : masymalna nośność urządzenia (A). MIN : minimalna nośność urządzenia (B). e: stopień (C). MAX : A 300?0 MIN : B 20e e : C 0.1g MU A 15

18 Wsaźni i 40 Konfiguracja wyonywana przez operatora $ Wstęp Aby przejść do onfiguracji wyonywanej przez operatora, nacisnąć przycis m podczas włączania zasilania lub ponownego uruchamiania wsaźnia $ Konfiguracja wartości progowych 1. W menu onfiguracji wybrać funcję THRESHOLD N. (LOGIN / OPERATOR / APP / THRESHOLD N). 2. Wprowadzić parametr ACTIVE. Parametr ten umożliwia włączenie wartości progowej. YES wartość progowa atywna. NO wartość progowa nieatywna. 3. Wprowadzić parametr WEIGHT. Parametr ten umożliwia wybór trybu przełączania wartości progowej: NET działanie wyonywane jest dla masy NETTO. GROSS działanie wyonywane jest dla masy BRUTTO. 4. Wprowadzić parametr TRIGGER. Parametr ten umożliwia wybór momentu przełączania wartości progowej: >= THRESHOLD wyjście atywne, jeżeli masa jest więsza lub równa od wartości progowej, w przeciwnym razie jest nieatywne. <= THRESHOLD wyjście atywne, jeżeli masa jest mniejsza lub równa od wartości progowej, w przeciwnym razie jest nieatywne MU

19 $ Przełączanie wartości progowych Wartość progowa atywna w stanie 1 Krzywa masy Stan wartości progowej Masa Wartość progowa atywna w stanie 0 Masa Krzywa masy Stan wartości progowej MU A 17

20 Wsaźni i 40 $ Zapis Po zmianie parametrów onfiguracji, można je zapisać na dwa sposoby: - przechodząc do najwyższego poziomu menu onfiguracji: menu< > SAVE Eran opcji SAVE jest wyświetlany przez ooło 1s, a następnie proponowany jest wybór zatwierdzenia lub odrzucenia zmienionych parametrów. save< > save< > NO YES Wybrać NO, aby powrócić do menu onfiguracji bez zapisywania zmienionych parametrów. Wybrać YES, aby powrócić do menu onfiguracji z zapisem zmienionych parametrów. - nacisając równocześnie przycisi E + R. W tai sam sposób, eran opcji SAVE jest wyświetlany przez ooło 1 s, a następnie proponowany jest wybór zatwierdzenia lub odrzucenia zmienionych parametrów. save< > save< > NO YES Wybrać NO aby wyłączyć wsaźni bez zapisywania zmienionych parametrów. Wybrać YES aby wyłączyć wsaźni z zapisem zmienionych parametrów MU

21 Komuniaty błędów 1. Zbyt małe obciążenie przyrządu Sprawdzić odbiorni obciążenia. Wyonać zerowanie. 2. Przeciążenie przyrządu Zdjąć część obciążenia. d E23 d E23 3. Odmowa polecenia Przyład: tarowanie z niestabilną masą 975E26 i 4. Odmowa zerowania Przeroczona wartość graniczna masy dla tej funcji. Zdjąć obciążenie i nacisnąć ponownie przycis zerowania. 975E MU A 19

22 Wsaźni i 40 Notes MU
