1 Katalog central wentylacyjnych z odzyskiem ciepła R-VENT ADVANCE R-VENT ROTO R-VENT STANDARD

2 Rekuperatory Szeroki asortyment central. Każdy wariant wykonania. Ventermo jest wyłącznym dystrybutorem w Polsce: przeciwprądowych rekuperatorów AERIS, rekuperatorów R-VENT o wydajności do 2000 m 3 z serii ADVANCE (przeciwprądowe), ROTO (obrotowe) oraz STANDARD (krzyżowe), nowoczesnego systemu dystrybucji powietrza R-VENT Flex, urządzeń oczyszczających i jonizujących powietrze AERIS Oxy. W swojej ofercie Ventermo posiada również glikolowe wymienniki ciepła, systemy chłodzące ARTIC oraz pozostałe akcesoria wentylacyjne. Doradcy techniczni Ventermo dysponują pełną wiedzą techniczną w zakresie doboru urządzeń oraz ich funkcjonowania. Ventermo prowadzi ogólnopolskie techniczne szkolenia dla instalatorów z zakresu doboru i programowania rekuperatorów oraz z zakresu aktualnych wytycznych montażowych.

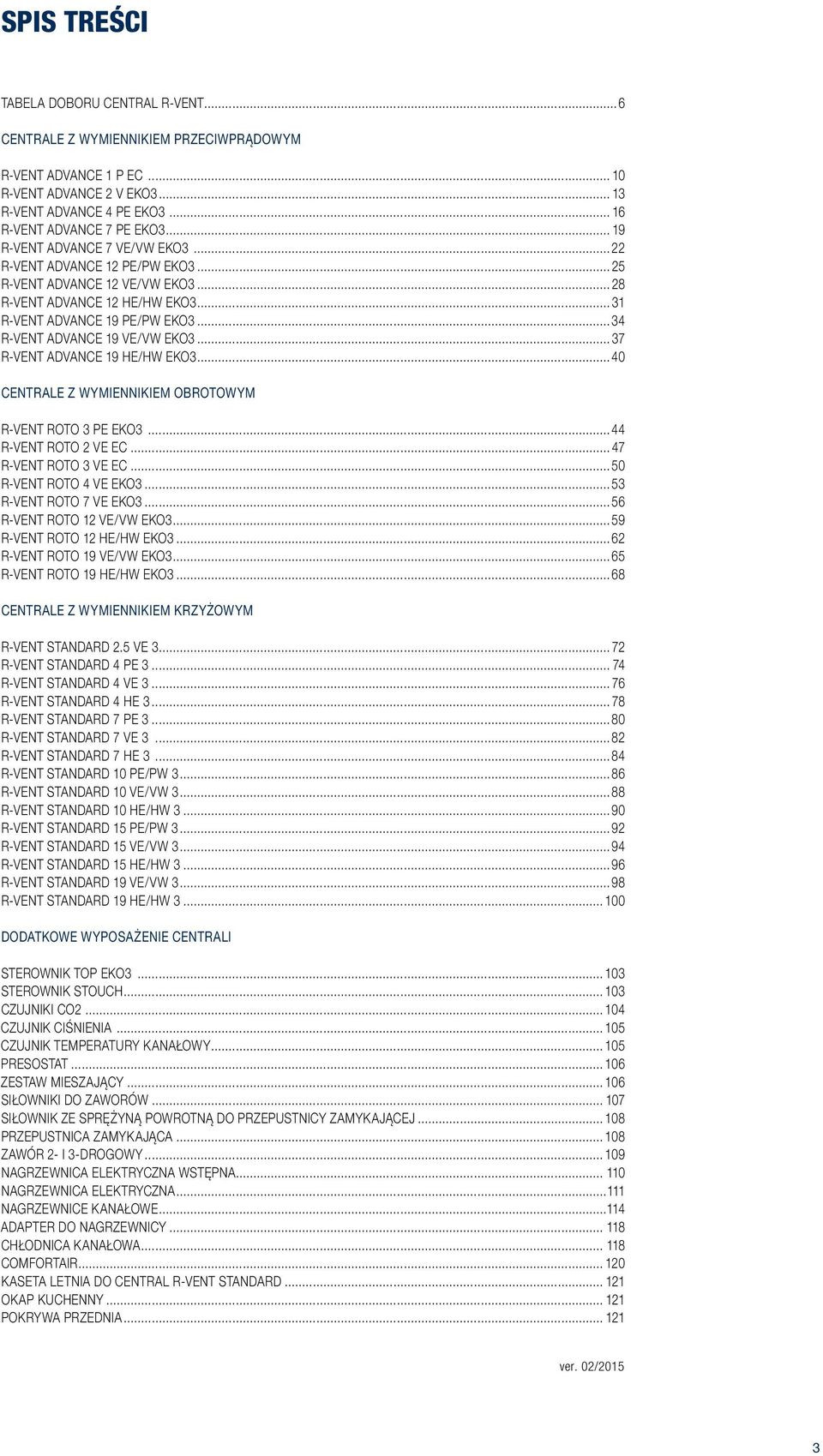

3 SPIS TREŚCI TABELA DOBORU CENTRAL R-VENT...6 CENTRALE Z WYMIENNIKIEM PRZECIWPRĄDOWYM R-VENT ADVANCE 1 P EC R-VENT ADVANCE 2 V EKO R-VENT ADVANCE 4 PE EKO R-VENT ADVANCE 7 PE EKO R-VENT ADVANCE 7 VE/VW EKO R-VENT ADVANCE 12 PE/PW EKO R-VENT ADVANCE 12 VE/VW EKO R-VENT ADVANCE 12 HE/HW EKO R-VENT ADVANCE 19 PE/PW EKO R-VENT ADVANCE 19 VE/VW EKO R-VENT ADVANCE 19 HE/HW EKO centrale z wymiennikiem obrotowym R-VENT ROTO 3 PE EKO R-VENT ROTO 2 VE EC R-VENT ROTO 3 VE EC...50 R-VENT ROTO 4 VE EKO R-VENT ROTO 7 VE EKO R-VENT ROTO 12 VE/VW EKO R-VENT ROTO 12 HE/HW EKO R-VENT ROTO 19 VE/VW EKO R-VENT ROTO 19 HE/HW EKO CENTRALE Z WYMIENNIKIEM KRZYŻOWYM R-VENT STANDARD 2.5 VE R-VENT STANDARD 4 PE R-VENT STANDARD 4 VE R-VENT STANDARD 4 HE R-VENT STANDARD 7 PE R-VENT STANDARD 7 VE R-VENT STANDARD 7 HE R-VENT STANDARD 10 PE/PW R-VENT STANDARD 10 VE/VW R-VENT STANDARD 10 HE/HW R-VENT STANDARD 15 PE/PW R-VENT STANDARD 15 VE/VW R-VENT STANDARD 15 HE/HW R-VENT STANDARD 19 VE/VW R-VENT STANDARD 19 HE/HW DODATKOWE WYPOSAŻENIE CENTRALI Sterownik TOP EKO Sterownik STOUCH Czujniki CO Czujnik ciśnienia Czujnik temperatury kanałowy Presostat Zestaw mieszający SiłownikI do zaworów SIŁOWNIK ZE SPRĘŻYNĄ POWROTNĄ DO PRZEPUSTNICY ZAMYKAJĄCEJ przepustnica zamykająca Zawór 2- i 3-drogowy NAGRZEWNICA ELEKTRYCZNA WSTĘPNA NAGRZEWNICA ELEKTRYCZNA NagrzewnicE kanałowe Adapter do nagrzewnicy Chłodnica kanałowa ComfortAir Kaseta letnia do central R-VENT STANDARD Okap kuchenny POKRYWA przednia ver. 02/2015 3

4 Centrale R-VENT obejmują szeroką gamę wysokiej jakości produktów do wentylacji budynków mieszkalnych oraz przemysłowych: małych i dużych obiektów magazynowych, hal, szpitali, szkół oraz innych budynków użyteczności publicznej. Marka R-VENT należy do holenderskiej firmy Bergschenhoek [bersenhuk]. Firma ta powstała w roku Obecnie zatrudnia ponad 350 osób, a jej głównym celem jest szeroko rozumiany rozwój, wytwarzanie i dostarczanie wysokiej jakości produktów obejmujących nie tylko wentylację, ale również produkty związane z ogrzewnictwem i z budownictwem drogowym i wodnym. Firma od początku swojego istnienia skoncentrowana jest na wytwarzaniu innowacyjnych produktów i dążeniu do ich ciągłego udoskonalania. Ewolucja firmy prowadziła od produkcji betonowych bloczków, poprzez wentylację, aż do wytwarzania stalowych kanałów wentylacyjnych i wyznaczyła nowy standard w branży wentylacyjnej na rynku holenderskim. Jej sprzedaż jest skoncentrowana głównie w Holandii i Belgii, gdzie pozostaje liderem jakościowym z własnym Działem Badań i Rozwoju, czterema zakładami produkcyjnymi oraz szeroką siecią dystrybucyjną. Obecnie firma, jako lider w produkcji systemów do wentylacji w krajach Beneluxu, wprowadza do sprzedaży w pozostałych krajach Europy, również w Polsce, centrale wentylacyjne z odzyskiem ciepła pod marką R-VENT. Przedstawicielem marki R-Vent na rynek Europy środkowo-wschodniej jest Ventermo. 4

5 Centrale wentylacyjne z odzyskiem ciepła holenderskiej marki R-VENT oferowane są w trzech wariantach: z wymiennikiem przeciwprądowym ADVANCE, z wymiennikiem obrotowym ROTO oraz krzyżowym STANDARD. Ich najważniejsze cechy to funkcjonalność połączona z najwyższymi parametrami technicznymi oraz wysoką jakością wykończenia. Szeroki asortyment central R-VENT obejmuje urządzenia w pionowych, poziomych oraz płaskich wersjach wykonania. Pozwala to na dobranie optymalnej wersji centrali. Zastosowanie rekuperatorów R-VENT w instalacjach wentylacyjnych skutkuje dużymi oszczędnościami na kosztach ogrzewania budynku i zapewnia komfort klimatyczny użytkownikom obiektu. Urządzenia R-VENT przeznaczone są do wentylacji zarówno obiektów przemysłowych typu hale produkcyjne, magazyny, jak i obiektów użyteczności publicznej typu biura, hotele, przedszkola, szkoły oraz restauracje, a także domów jedno- i wielorodzinnych oraz innych obiektów, w których komfort przebywania ludzi jest istotny. Dzięki zastosowaniu najwyższej jakości komponentów do produkcji, centrale R-VENT spełniają wszystkie normy technologiczne i ekologiczne. Spełniają one również wszelkie standardy bezpieczeństwa pracy. Są certyfikowane zgodnie z dyrektywami Unii Europejskiej. Podzespoły użyte do produkcji central pochodzą od wiodących producentów zabezpieczając kwestie niezawodności, trwałości oraz bezpieczeństwa użytkowania. Wysokie parametry zastosowanych materiałów zapewniają nie tylko skuteczną izolację termiczną, ale także cichą pracę urządzenia. Wielkości urządzeń podyktowane są standardową kubaturą pomieszczeń technicznych oraz wielkością otworów drzwiowych. W przestrzeniach użyteczności publicznej, halach produkcyjnych i magazynach zastosowanie technologii R-VENT bezpośrednio wpływa na wzrost wydajności pracy oraz lepsze samopoczucie pracowników. W domach jedno- i wielorodzinnych centrale wentylacyjne R-VENT gwarantują stworzenie komfortowej przestrzeni życiowej poprzez ciągłą i kontrolowaną wymianę powietrza Jednocześnie zmniejszają zapotrzebowanie energetyczne na ogrzanie budynku. Dlaczego R-VENT? Wysoka jakość i niezawodność. Łatwość i prostota montażu oraz wygodny dostęp do części serwisowej. Oszczędność energii, dbałość o ekologię i środowisko. Intuicyjne sterowanie. Cicha praca dzięki wysokim parametrom izolacyjności. Dobry stosunek jakości do ceny. Szeroki zakres zastosowań. Wysoka klasa filtracji powietrza. 5

6 TABELA DOBORU CENTRAL R-VENT CENTRALE WENTYLACYjNE R-VENT Z ODZYSKIEM CIEPłA Wydajność m 3 /h Nazwa centrali Wymiennik Wykonanie Strumień powietrza (m³/h) przy 100 Pa Izolacja (mm) Średnica przyłącza (mm) Typ silnika Pobór prądu dla jednego wentylatora (kw) ADVANCE 1 P EC NOWOŚĆ przeciwprądowy podwieszane EC 0,05 ADVANCE 2 V EKO3 NOWOŚĆ przeciwprądowy pionowe EC 0,06 ROTO 2 VE EC NOWOŚĆ obrotowy pionowe EC 0,07 STANDARD 2.5 VE 3 NOWOŚĆ krzyżowy pionowe AC 0,09 ROTO 3 VE EC obrotowy pionowe EC 0, ROTO 3 PE EKO3 NOWOŚĆ obrotowy podwieszane EC 0,14 ROTO 4 VE EKO3 obrotowy pionowe EC 0,13 STANDARD 4 PE 3 krzyżowy podwieszane AC 0,22 STANDARD 4 VE 3 krzyżowy pionowe AC 0,22 STANDARD 4 HE 3 krzyżowy poziome AC 0,22 ADVANCE 4 PE EKO3 NOWOŚĆ przeciwprądowy podwieszane EC 0,13 ROTO 7 VE EKO3 obrotowy pionowe EC 0,22 ADVANCE 7 VE EKO3 NOWOŚĆ przeciwprądowy pionowe EC 0,23 ADVANCE 7 VW EKO3 NOWOŚĆ przeciwprądowy pionowe EC 0, STANDARD 7 PE 3 krzyżowy podwieszane AC 0,22 STANDARD 7 VE 3 krzyżowy pionowe AC 0,25 STANDARD 7 HE 3 krzyżowy poziome AC 0,25 ADVANCE 7 PE EKO3 NOWOŚĆ przeciwprądowy podwieszane EC 0,24 STANDARD 10 PE 3 krzyżowy podwieszane AC 0,32 STANDARD 10 PW 3 krzyżowy podwieszane AC 0, STANDARD 10 VE 3 krzyżowy pionowe AC 0,18 STANDARD 10 VW 3 krzyżowy pionowe AC 0,18 STANDARD 10 HE 3 krzyżowy poziome AC 0,18 STANDARD 10 HW 3 krzyżowy poziome AC 0,23 ADVANCE 12 PE EKO3 NOWOŚĆ przeciwprądowy firma zastrzega podwieszane sobie prawo do 1280 wprowadzania zmian 50 w danych 500 x 250 technicznych ECbez wcześniejszej 0,45 informacji. ADVANCE 12 PW EKO3 NOWOŚĆ przeciwprądowy podwieszane x 250 EC 0,45 ADVANCE 12 VE EKO3 przeciwprądowy pionowe EC 0,43 ADVANCE 12 VW EKO3 przeciwprądowy pionowe EC 0,43 ADVANCE 12 HE EKO3 Wymiary przeciwprądowy zewnętrzne poziome NOWOŚĆ 315 w ofercie ECod marca 2014 r. 0,40 Automatyczny 1300 Wersja Wbudowana Waga ADVANCE 12 HW EKO3 szer. przeciwprądowy x wys. x głęb. poziome (mm) EC 0,40 by-pass centrali automatyka (kg) STANDARD 15 VE 3 krzyżowy S x W x G pionowe AC 0,28 STANDARD 15 VW 3 krzyżowy pionowe AC 0,28 - R1 lub R x 573 x STANDARD 15 HE 3 krzyżowy poziome * nagrzewnica 315 wodna (RAVS/RSVS) AC dostarczana 0,28 opcjonalnie + L/R x 410 x i montowana w kanale; szczegółowe parametry techniczne STANDARD 15 HW 3 krzyżowy poziome AC 0,28 dostępne w katalogu R-VENT nw L lub ROTO R 12 VE EKO obrotowy x 320 x 620pionowe EC 0,41 ** możliwość wyboru mocy nagrzewnicy elektrycznej - firma L zastrzega lub ROTO R 12 sobie VW EKO3 prawo + do wprowadzania zmian 598 obrotowy w x danych 295 x 690 technicznych pionowe bez wcześniejszej informacji. 50 (zasilanie 315 zależne od wybranej EC mocy) 0,41 ROTO 12 HE EKO3 obrotowy poziome EC 0,44 nw 1500 L/R x 620 x *** dobór mocy nagrzewnicy indywidualny, moc nie większa ROTO 12 HW EKO3 obrotowy poziome niż 1 kw315 EC 0,44 nw L/R x 961 x STANDARD 15 PE 3 krzyżowy podwieszane x 250 AC 0,37 nw L lub STANDARD R 15 PW krzyżowy x 850 x 560 podwieszane Wymiary zewnętrzne NOWOŚĆ w ofercie od marca 2014 r. L/R 500 jeden x 250 model centrali AC jest równocześnie wersją 0,37 - L/R STANDARD 19 VE 3 + Waga 970 krzyżowy x 264 x 615pionowe lewo- i prawostronną AC 0,54 szer. x wys. x głęb. (mm) - (kg) S x W L x lub G STANDARD R 19 VW krzyżowy x 800 x 352pionowe AC 0, L lub R oddzielnie zamawiana wersja lewa lub prawa - L/R STANDARD 19 HE krzyżowy x 670 x 354poziome (przy zamawianiu ACnależy koniecznie określić 0, x 573 x 263 STANDARD 19 HW 3 33 * krzyżowy nagrzewnica wodna poziome (RAVS/RSVS) 1800 dostarczana opcjonalnie stronę L lub R) AC 0,54 + L/R x 769 x x 410 x 715 ADVANCE 19 PE EKO3 45 i montowana w kanale; szczegółowe parametry techniczne R1 lub R2 wykonanie prawostronne z różnym ułożeniem NOWOŚĆ przeciwprądowy podwieszane x 300 EC 0,50 nw L lub R dostępne x 980 x w 670 katalogu R-VENT 104 króćców (przy zamawianiu należy koniecznie ADVANCE 19 PW EKO3 NOWOŚĆ przeciwprądowy podwieszane x 300 EC 0, x 320 x określić stronę R1 lub R2 wg schematów + L lub ADVANCE R 19 VE EKO3+ NOWOŚĆ przeciwprądowy 1000 ** możliwość x 980 x wyboru 670pionowe mocy nagrzewnicy elektrycznej z katalogu) EC 0, x 295 x zania zmian w danych technicznych bez wcześniejszej informacji. (zasilanie zależne od wybranej mocy) + L lub ADVANCE R 19 VW EKO3 + NOWOŚĆ przeciwprądowy 1000 x 980 x 670pionowe standardowe 400 wyposażenie EC centrali 0, x 620 x *** dobór mocy nagrzewnicy indywidualny, moc nie większa - L/R ROTO 19 VE EKO obrotowy niż x 1300 kw x 775pionowe nie stanowi 315 standardowego EC wyposażenia centrali 0, x 961 x 398 ROTO 19 VW EKO3 54 obrotowy pionowe L lub R x 845 x nw nie wymagane 315 EC 0, x 850 x 560 ADVANCE 19 HE EKO3 83NOWOŚĆ przeciwprądowy poziome EC 0,47 - L/R L/R x 690 jeden x 504 model centrali jest równocześnie 70 wersją NOWOŚĆ 970 x 264 x 615 w ADVANCE ofercie 19 od HW marca EKO r. NOWOŚĆ 42 przeciwprądowy poziome EC 0,47 lewo- i prawostronną ADVANCE wymiennik przeciwprądowy + L/R ROTO 19 HE EKO obrotowy x 1074 x 358 poziome EC 0, x 800 x L/R L lub R x 495 oddzielnie x 945 zamawiana wersja lewa 113 lub prawa ROTO wymiennik obrotowy ROTO 19 HW EKO3 obrotowy poziome EC 0, x 670 x (przy zamawianiu należy koniecznie określić STANDARD - wymiennik krzyżowy + L/R x 495 stronę x 945L lub R) 113 * nagrzewnica 1300 x 769 wodna x 330(RAVS/RSVS) dostarczana 74 + L lub R + opcjonalnie 1400 R1 lub x R wykonanie x 645 prawostronne z różnym 150 ułożeniem 12 wielkość centrali i 1000 montowana x 980 w x kanale; 670 szczegółowe parametry 104 techniczne króćców (przy zamawianiu należy koniecznie + dostępne w L katalogu lub R R-VENT x 1000 określić x 645 stronę R1 lub R2 wg schematów 150 E wtórna nagrzewnica elektryczna 1000 x 980 x ** możliwość wyboru L/R mocy nagrzewnicy + elektrycznej 1500 x 865 z katalogu) x W wtórna nagrzewnica wodna (T zasil. 80 o C/T pow. 60 o C) (zasilanie 1000 x zależne 980 x 670 od wybranej mocy) L/R standardowe x 865 x 645 wyposażenie centrali 150 *** dobór 1200 mocy x 300 nagrzewnicy x 775 indywidualny, moc 57 nie większa nie stanowi standardowego wyposażenia centrali EC wentylatory stałoprądowe (ADVANCE i ROTO) + L/R x 1497 x niż 1 kw AC wentylatory na prąd zmienny (STANDARD) 950 x 845 x nw nie wymagane + L/R x 1497 x EKO3 oznaczenie nowej wersji central 1170 x 690 x z unowocześnioną automatyką + L/R jeden L model lub R centrali jest równocześnie + wersją 1350 x 1200 x ADVANCE wymiennik przeciwprądowy 1422 x lewo i prawostronną x Brak oznaczenia wentylatory na prąd zmienny AC + L lub R ROTO x 1200 wymiennik x 760obrotowy 152 (STANDARD) L lub 1500 R x oddzielnie 495 x 945 zamawiana wersja lewa lub L/R + prawa 1500 STANDARD x wymiennik x 760 krzyżowy x (przy 495 zamawianiu x 945 należy koniecznie 113 określić + stronę L/R L lub R) x 1000 x R1 lub 1400 R2 x wykonanie 1000 x 645 prawostronne z różnym wielkość centrali + L lub R + ułożeniem 1400 x 1000 x x króćców 1000 x (przy 645zamawianiu należy koniecznie E wtórna nagrzewnica elektryczna określić L lub stronę R R1 lub R2 wg + schematów 1400 x 1000 x x z katalogu) 865 x W wtórna nagrzewnica wodna (T zasil. 80 o C/T pow. 60 o V wykonanie pionowe C) V + L/R x 865 x H wykonanie poziome + standardowe 1500 x 865 wyposażenie x 645 centrali L/R EC wentylatory x 865 x 645 stałoprądowe (ADVANCE 180 i ROTO) P wykonanie podwieszane nie 1550 stanowi x 1497 standardowego x 391 wyposażenia centrali 170 AC wentylatory na prąd zmienny (STANDARD) nw L lub R x 1150 x nw nie 1550 wymagane x 1497 x EKO3 oznaczenie nowej wersji central

7 Firma zastrzega sobie prawo do wprowadzania zmian w danych technicznych bez wcześniejszej informacji. firma zastrzega sobie prawo do wprowadzania zmian w d Moc nagrzewnicy elektrycznej wstępnej (kw) Rodzaj i moc nagrzewnicy wtórnej (kw) - - ~1,230 f7/g4 - Wymiary R1 zewnętrzne lub R x 573 x 263 NOWOŚĆ w 33 ofercie od marca * nag2 Klasa filtra Automatyczny Wersja Wbudowana Waga órnej - E zew - max 1,0*** ~1,230 f5/g3 + szer. x wys. L/R x głęb. (mm) x 410 x i m (wlot/wylot) by-pass centrali automatyka (kg) dos cie V) -firma zastrzega E - 0,60 sobie prawo do do wprowadzania ~1,230 zmian w w f5/f5 danych technicznych nw bez S bez x L W lub wcześniejszej x R G + informacji. 598 x 320 x ** mo E - 0,3 E - 1,00 ~1,230 f5/g3 - L lub R x 295 x (zas f7/g4 - R1 lub R x 573 x E - 0,60 ~1,230 f5/f5 nw L/R x 620 x 320 * nagrzewnica wodna 41 (RAVS/RSVS) *** dos dob f5/g3 + L/R x 410 x i montowana w kanale; szczegółowe niż p - E - 0,60 ~1,230 f7/f5 nw L/R x 961 x dostępne w katalogu R-VENT - f5/f5 E - 1,20 nw L lub ~1,230 R + f7/f5 nw 598 x 320 L lub x R x 850 x ** możliwość wyboru mocy nagrzewnicy L/R Wymiary E - 1,00 f5/g3 zewnętrzne E - 2,00 - L lub ~1,230 R + NOWOŚĆ f5/f5 w w - ofercie 598 od od x 295 marca L/R x r. r x 264 x 615 Waga (zasilanie zależne 42 od wybranej mocy) szer. x E x - 1,00 wys. x x głęb. E (mm) - 2,00 ~1,230 f5/g3 - L lub R x 800 x mian w danych f5/f5 technicznych nw bez wcześniejszej (kg) (kg) L/R informacji x 620 x *** dobór mocy nagrzewnicy indywidualny L lub R E - S 1,00 S x x W W x x GG E - 2,00 ~1,230 f5/g3 - L/R x 670 x 354 niż 1 kw 48 f7/f5 nw L/R x 961 x ania zmian w - danych technicznych E - 3,00 bez wcześniejszej ~1,230 informacji. f7/f5 + L/R x 769 x R1 lub x - f7/f5 573 x 573 x 263 x 263E - 2,00 nw L 33lub ~1,230 R + * * nagrzewnica f7/f5 wodna nw 900 x 850 (RAVS/RSVS) L lub x R 560 dostarczana + 83 opcjonalnie 1000 x 980 x 670 L/R jeden model 104centrali jest równo x - f5/f5 410 x 410 x 715 x 715E - 1,20-45L/R ~1,230 i + i f5/f5 montowana w w kanale; szczegółowe x 264 L lub x R 615 parametry + techniczne x 980 x 670 lewo- i prawostronną 110 dostępne w w katalogu R-VENT NOWOŚĆ - f5/g x 320 x 320 x 620 x w 620 ofercie W - RAVS od - 250* marca 2014 L 41 r. lub R - + f5/f x 800 L lub x R x 980 x L lub R oddzielnie zamawiana wersja + stal E - 1,20 NOWOŚĆ f5/g3 E - 3,00 w ofercie - od marca 2014 L/R ~1,230 r. ** ** + możliwość f5/f5 wyboru - mocy 1000 nagrzewnicy x 670 L/R x 354 elektrycznej x 300 x 775 (przy zamawianiu 57 należy konie E - x 1, x 295 x 690 x 690E - 3, ~1,230 (zasilanie f5/g3 zależne od - od wybranej L mocy) lub R x 845 x 462 stronę L lub 82 R) nw nie f7/f5 + L/R x 769 x E - x 1, x 620 x 320 x 320E - 3, ~1,230 *** *** dobór f5/g3 mocy nagrzewnicy - indywidualny, L/R moc moc nie nie + większa 1170 x 690 x 504 R1 lub R2 wykonanie 70 prawostronne z róż f7/f5 nw L lub R niż + niż 1 kw 1 kw 1000 x 980 x króćców (przy zamawianiu ADVAN nal - E - 3,00 ~1,230 f7/f5 + L/R x 1074 x 358 * nagrzewnica x 961 x 961 x wodna 398 x 398(RAVS/RSVS) dostarczana 54 54opcjonalnie określić stronę 106 R1 lub R2 wg s f5/f5 + L lub R x 980 x ROTO i * nagrzewnica wodna (RAVS/RSVS) dostarczana opcjonalnie x 850 x 850 x w 560 x kanale; E - 6, szczegółowe parametry techniczne ~3,400 f5/f5 + L/R x 495 x 945 z katalogu) 113 STAND dostępne i -montowana f5/f5 w katalogu w W kanale; R-VENT - RAVS + szczegółowe 315* parametry L lub R techniczne - L/R L/R + f5/f5 jeden jeden model + centrali 1000 jest x jest 980 L/R równocześnie x 670 wersją x 495 x standardowe wyposażenie 113 centrali dostępne x 264 x 264 x w 615 x katalogu 615 R-VENT ** możliwość - f5/f5 wyboru mocy E - 6,00 nagrzewnicy - elektrycznej L/R ~3,400 + f5/f5 lewo- i i prawostronną x L 300 lub R x x 1000 x 645nie stanowi standardowego w wyposaż (zasilanie ** możliwość wyboru mocy nagrzewnicy elektrycznej x x zależne 800 x 352 x 352 od W wybranej - 6,70 mocy) f5/f5 + L lub R x 1000 x (zasilanie f5/g3 zależne od wybranej - mocy) L lub R L lub L lub + R R oddzielnie zamawiana 950 x 845 wersja x 462 lewa lewa lub lub prawa 82 nw 645 nie wymagane 150 E wtó *** dobór - *** 1000 mocy dobór x 670 x 670 nagrzewnicy E - 6,00 mocy x 354 x nagrzewnicy 354 indywidualny, moc indywidualny, moc 48nie 48większa ~3,400 f5/f5 + L/R x 865 x (przy (przy zamawianiu należy koniecznie określić W wt f5/g3 - L/R nie większa x 690 x niż 1 niż kw - W - 6,75 - f5/f5 x 1769 kw stronę L lub L + lub R) R) L/R x 865 x ADVANCE wymiennik przeciwprądowy EC w f7/f5 x 769 x 330 x 330 E - 3,00/6,00/9,00** + ~1,230/~3,400/~3,400** 74L/R R1 R1 lub + lub f7/f5 R2 R2 wykonanie + prawostronne 1422 x 1074 L/R z z różnym x 358 ułożeniem x 1497 x AC w ROTO wymiennik obrotowy x f5/f5 980 x 980 x 670 x 670 W - RSVS x 250* L/R - + f7/f5 króćców (przy + (przy 1500 zamawianiu x 495 L/R x należy 945 koniecznie x 1497 x EKO3 L/R L/R jeden jeden model model centrali centrali jest jest równocześnie wersją określić stronę R1 R1 lub lub R2 R2 wg wg schematów STANDARD - wymiennik krzyżowy x f5/f5 E - 2,00 lewo- 980 x 980 lewo- i x prawostronną 670 x i L/R ~1,230 + f7/f x L 495 lub R x x 1200 x z z katalogu) Brak o - L lub L R 1000 lub x f5/f5 W - RAVS R oddzielnie 980 x 980 oddzielnie x 670 x * zamawiana wersja wersja lewa lewa 110 L lub 110 lub R - + f7/f x L 1000 lub R x x 1200 x wielkość centrali E - 2,00 lub prawa ~1, f7/f5 standardowe wyposażenie + centrali L/R x 1000 x f5/f5 (przy należy 1200 x (przy 300 x 300 zamawianiu x 775 x 775 należy + koniecznie L 57 określić lub R x 1000 x nie nie stanowi standardowego wyposażenia centrali stronę stronę L lub L W R) lub - RAVS R) 315* - f7/f5 + L/R x 1000 x E 760 wtórna nagrzewnica 184 elektryczna f5/f5 + L/R x 865 x R1 lub 950 R1 950 R2 lub -x 845 x wykonanie R2 845 wykonanie x 462 x 462 E - 9,00 prawostronne prawostronne z różnym z różnym 82 ułożeniem 82 ~3,400 nw nw nie f5/f5 nie wymagane + L lub R x 1000 x W 645 wtórna nagrzewnica 180 wodna (T zasil. 8 - f5/f5 króćców (przy zamawianiu należy koniecznie 1170 x króćców 690 x 690 określić x 504 x (przy W - 504zamawianiu 9,40+ należy koniecznie L/R - + f5/f x L 865 lub R x x 1000 x stronę R1 lub R2 wg schematów EC wentylatory stałoprądowe (ADVANC V wy,400** - f7/f5 określić stronę E - R1 9,00 lub + R2 wg schematów L/R ~3,400 x z katalogu) ADVANCE + f5/f5 + wymiennik przeciwprądowy 1550 x 1497 L/R x x 865 x 645 AC wentylatory na 180 prąd zmienny (STAN H wy z x katalogu) 1074 x 358 x standardowe f7/f5 W - 10,12 wyposażenie + centrali L/R - ROTO + f5/f5 + wymiennik obrotowy 1550 x 1497 L/R x x 865 x 645 EKO3 oznaczenie nowej 180 P wy wersji central + standardowe x 495 x 495 x wyposażenie 945 x 945 E - 4,00 centrali ~2,400 f7/f5 nw L lub R x 1150 x 855 z unowocześnioną 180 automatyką nie f7/f5 stanowi standardowego + wyposażenia L centrali lub R STANDARD wymiennik 1350 krzyżowy x 1200 x nie nw 1500 stanowi - nie x 495 x wymagane 495 standardowego x 945 x 945 W - RAVS wyposażenia 315* centrali f7/f L f7/f5 nw L lub R x 1150 x Brak 855 oznaczenia wentylatory 180 na prąd z lub R x 1200 x E - 4,00 ~2,400 f7/f5 nw L/R x 900 x 855 (STANDARD) 162 nw nie 1400 wymagane x x 1000 x 645 x wielkość centrali - f7/f5 W - RAVS + 315* L/R - + f7/f5 nw 1500 x 1000 L/R x x 900 x ADVANCE x f7/f5 x 1000 wymiennik x 645 x 645 E - 9,00 przeciwprądowy L/R ~3,400 E E + f5/f5 wtórna nagrzewnica + elektryczna 1500 x 1000 L/R x x 549 x ADVANCE ROTO wymiennik obrotowy przeciwprądowy x f5/f5 865 x 865 x 645 x 645 W - RSVS x 250* 150 L 150 lub R - W W + f5/f5 wtórna nagrzewnica wodna (T x (T 1000 zasil. L/R zasil. 80 x o C/T C/T pow. pow o C) C) x 549 x ROTO STANDARD wymiennik - - wymiennik obrotowy krzyżowy 1500 x f5/f5 E - 15, x 865 x 645 x L 150 lub ~3,400 R + f5/f x L 1000 lub R x x 1100 x STANDARD - - wymiennik W krzyżowy - 12,80 - EC EC f5/f5 wentylatory stałoprądowe + (ADVANCE L lub R i i ROTO) x 1100 x V 790 wykonanie pionowe wielkość x f5/f5 x 1497 centrali x 391 x L/R AC AC + wentylatory na na prąd prąd 1500 zmienny x 865 (STANDARD) x H wykonanie poziome - E - 15,00 ~3,400 f5/f5 + L/R x 1050 x wielkość E 1550 wtórna x f5/f5 x centrali 1497 nagrzewnica x 391 x elektryczna L/R EKO3 + oznaczenie nowej 1500 wersji x 865 central x P wykonanie podwieszane - W - 12,82 - f5/f5 + L/R x 1050 x W wtórna f7/f5 x nagrzewnica x 760 wodna nw (T zasil. 80 o L 152 C/T lub pow. R 60 o C) + z z unowocześnioną 1500 automatyką Wymiar x 1150 x E wtórna nagrzewnica x 1200 x 760 E - 3,00/6,00/12,00** ~1,230/~3,400/~3,400** elektryczna 152 f7/f5 + L/R x 1892 x f7/f5 W - RSVS nw700 x 400* L lub R - Brak Brak + f7/f5 oznaczenia + wentylatory 1500 na x na prąd 1150 L/R prąd x zmienny 855 AC AC x 1892 x W wtórna EC 1350 x wentylatory nagrzewnica x 1200 x 760 x stałoprądowe 760 wodna (T (ADVANCE zasil. 80 o C/T i 152 ROTO) 152 pow. 60 o C) - (STANDARD) AC f7/f5 E - 3,00 wentylatory na prąd nw zmienny (STANDARD) L/R ~1,230 + f5/f x L 900 lub R x x 800 x x x 1000 x 760 x H EC wentylatory - EKO3 f7/f5 oznaczenie stałoprądowe W - RAVS nowej nw wersji (ADVANCE 400* central i ROTO) - f7/f5 + L lub R x 800 x L/R x 900 x AC wentylatory x x z 1000 unowocześnioną na x prąd 760 x 760 E - zmienny 9,00 automatyką (STANDARD) ~3,400 f7/f5 nw L lub R x 1150 x f5/f5 + L/R x 549 x EKO3 Brak 1400 oznaczenie - x oznaczenia x 1000 x nowej W x 645 wentylatory wersji RAVS 315* central - f7/f5 nw L lub R x 1150 x na prąd zmienny AC z - unowocześnioną f5/f5 E (STANDARD) - 3,00 automatyką + L/R ~1,230 + f7/f x 549 L/R x x 802 x x x 1000 x 645 x Brak oznaczenia - f5/f5 wentylatory W - RAVS + na 400* prąd zmienny L lub AC R - V V + wykonanie f7/f5 pionowe x 1100 L/R x 790V V x 802 x x f5/f5 865 x 865 x 645 (STANDARD) x 645 E - 9, L 180 lub ~3,400 R H H + f7/f5 wykonanie poziome nw 1650 x 1100 L/R x x 900 x x f5/f5 865 x 865 x 645 x 645 W - RAVS 315* L/R - P P f7/f5 + wykonanie podwieszane nw L/R 1800 x 1050 x x 900 x x f5/f5 x 1150 x 855 x L/R x 1050 x V wykonanie pionowe V,400** H 1500 wykonanie x f7/f5 x 1150 x poziome 855 x L/R x 1892 x Wymiary P 1350 wykonanie x f7/f5 900 x 900 x podwieszane 855 x L/R x 1892 x V wykonanie pionowe V HH H wykonanie 1350 x f5/f5 900 x 900 poziome x 855 x L 162 lub R x 800 x P wykonanie f7/f5 podwieszane + L lub R x 800 x 1600P P x 549 x 549 x x f7/f5 nw L lub R x 1150 x x 549 x 549 x H x f7/f5 nw L lub R x 1150 x x x 1100 x 790 x P f7/f5 + L/R x 802 x x x 1100 x 790 x f7/f5 H + L/R x 802 x x f7/f5 x 1050 x 790 x 790 nw PL/R x 900 x x f7/f5 x 1050 x 790 x 790 nw L/R x 900 x Wymiary 1750 x x 1892 x 399 x x x 1892 x 399 x Wymiary 2000 x 800 x 800 x x x 800 x 800 x x x x 1150 x 855 x Zasilanie nagrzewnicy wtórnej (ilość faz, napięcie V) Klasa filtra (wlot/wylot) Automatyczny by-pass firma zastrzega sobie prawo do wprowadzania zmian w danych technicznych bez wcześ Wersja centrali Wbudowana automatyka Wymiary zewnętrzne szer. x wys. x głęb. (mm) S x W x G Waga (kg) NO

8 8

9 CENTRALE Z WYMIENNIKIEM PRZECIWPRĄDOWYM Wymiennik rekuperatora przeciwprądowego. Centrale R-VENT ADVANCE to urządzenia z wymiennikiem przeciwprądowym o solidnej aluminiowej konstrukcji i najwyższym stopniu odzysku ciepła. Centrale potrafią osiągać sprawność powyżej 90%, co stawia je na samym szczycie w tym zakresie. Ich zakres wydajności wynosi od 170 do 2000 m 3 /h. W połączeniu z wysokosprawnymi wentylatorami EC renomowanego producenta EBM Past są to urządzenia, których eksploatacja jest najtańsza z pośród wszystkich dostępnych rozwiązań. Wentylatory z silnikami EC pozwalają na idealne dopasowanie pracy do zapotrzebowania na powietrze w konkretnej instalacji, co zmniejsza koszty ich użytkowania o 50%. Centrale R-VENT ADVANCE dedykowane są do zastosowania w szczelnych budynkach o bardzo dobrej izolacyjności, gdzie straty wentylacyjne stanowią znaczący udział w całkowitych stratach ciepła. W urządzeniach z wymiennikiem płytowym, do których zaliczamy centrale przeciwprądowe, następuje całkowite oddzielenie powietrza anego od wyciąganego, dzięki czemu powietrze wyciągane z pomieszczeń nie przekazuje żadnych zapachów do powietrza do nich anego. Centrale R-vent ADVANCE, dzięki zastosowaniu by-passu oraz nagrzewnicy, posiadają bardzo ekonomiczny system rozmrażania, który zapewnia zbilansowanie całego systemu wentylacyjnego. Ma to szczególne znaczenie np. w domach jednorodzinnych wyposażonych w kominki, ponieważ nie powoduje wytworzenia podciśnienia w budynku. Dodatkowo centrale ADVANCE posiadają czujniki ciśnienia kontrolujące stan zabrudzenia filtrów, co sygnalizowane jest na wyświetlaczu sterownika. Najważniejsze cechy urządzeń R-VENT z wymiennikiem przeciwprądowym: Nagrzewnica elektryczna (E) lub wodna (W). Wydajne i ciche wentylatory na prąd stały (EC). Kontrolowany przepływ powietrza. Regulacja temperatury powietrza anego. Regulacja pracy centrali (trzy biegi) za pomocą sterownika TOP EKO3 (centrale w wykonaniu EKO3). Transpozycyjne położenie klapy by-passu (optymalizacja odzysku). Doskonała izolacja akustyczna i termiczna ścian rekuperatorów. Obudowa stalowa malowana proszkowo. Niski poziom hałasu. Łatwy montaż. Bardzo dobry dostęp do wnętrza centrali. Wysoka szczelność centrali i wymiennika przeciwprądowego. Presostaty kontrolujące stopień zanieczyszczenia filtrów. Opcjonalnie centralę można wyposażyć w: czujnik CO 2, nagrzewnicę wodną kanałową, chłodnicę kanałową. 9

10 R-VENT ADVANCE 1 P EC Wymiary centrali [mm] Sterownik SMT Dane techniczne centrali Maksymalny pobór prądu [kw/a] 0,11/1,04 Nagrzewnica - elektryczna zewn. (opcja) Wentylatory EC - napięcie [50HzVAC] ~1,230 Wentylator ny - moc/natężenie [kw/a] 0,05/0,52 Wentylator ny - prędkość obrotowa [min-1] 4480 Wydajność centrali na ie przy sprężu 100 Pa / 170/47 Wentylator ny - moc/natężenie [kw/a] 0,05/0,52 Wentylator ny - prędkość obrotowa [min-1] 4480 Wydajność centrali na ie przy sprężu 100 Pa / 170/47 Stopień ochrony wentylatorów - IP-34 Wymiennik - sprawność wymiennika* % 90 Sterowanie - SMT Filtry - klasa filtracji / - F7/G4 Izolacja termiczna [mm] 20 Waga [kg] 33 Przepływ powietrza w zakresie temperatur** [ o C] od -5 do +40 Zgodne z dyrektywą ErP ; 2015 * Obliczenia zgodne z EN **Dla niższych temperatur od rekomendowanych zaleca się użyć nagrzewnicę wstępną w celu zapewnienia zrównoważonej eksploatacji. Centrala przeznaczona do pracy wewnątrz budynku. Tabela głośności R-VENT ADVANCE 1 P EC L WA total db(a) L WA db(a) 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Poziom dźwięku w kanale nym Poziom dźwięku w kanale nym Poziom dźwięku na zewnątrz podczas pracy urządzenia Warunki pracy centrali: 203 m 3 /h 59 Pa. 10

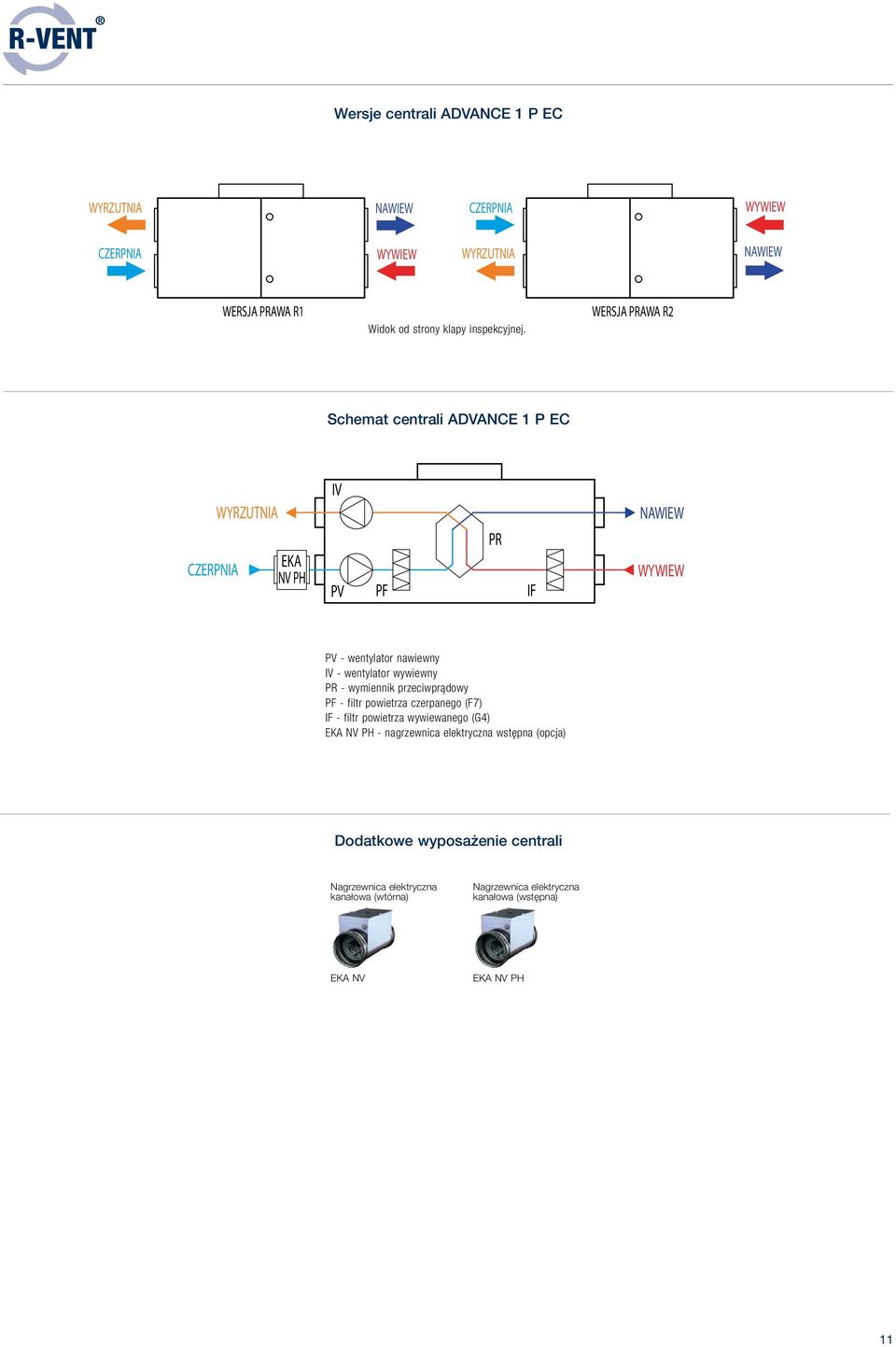

11 Wersje centrali ADVANCE 1 P EC WYRZUTNIA NAWIEW CZERPNIA WYWIEW CZERPNIA WYWIEW NAWIEW WYRZUTNIA WERSJA PRAWA R1 Widok od strony klapy inspekcyjnej. WERSJA PRAWA R2 Schemat centrali ADVANCE 1 P EC CZERPNIA WYRZUTNIA EKA NV PH PV PF PR IF NAWIEW WYWIEW PV - wentylator ny - wentylator ny PV - wentylator ny PR wymiennik przeciwprądowy - wentylator ny IF PR - filtr wymiennik powietrza przeciwprądowy czerpanego (F7) PF - filtr powietrza czerpanego anego (F7) (G4) EKA IF - filtr NV powietrza PH - nagrzewnica anego elektryczna (G4) wstępna (opcja) EKA NV PH - nagrzewnica elektryczna wstępna (opcja) Dodatkowe wyposażenie centrali Nagrzewnica elektryczna kanałowa (wtórna) Nagrzewnica elektryczna kanałowa (wstępna) EKA NV EKA NV PH 11

12 R-VENT ADVANCE 1 P EC Wykres sprężu - wentylator ny Wykres mocy właściwej wentylatora SFP [lw] osiągi zużycie energii całkowita moc wentylatora nego i nego [kw] SFP = wydajność x 3600 Wykres sprężu - wentylator ny Wykres sprawności [lw] [%] warunki wewnątrz budynku 20 C/60% RH, warunki zewnętrzne -7 C/90% RH warunki wewnątrz budynku 20 C/60% RH, warunki zewnętrzne 2 C/90% RH warunki wewnątrz budynku 20 C/60% RH, warunki zewnętrzne 7 C/90% RH osiągi zużycie energii Sprawność termiczna wg EN Pomiary dla wentylacji no-nej zrównoważonej zgodnie z normą EN

13 R-VENT ADVANCE 2 V EKO3 R-VENT ADVANCE 2 V EKO3 Wymiary centrali [mm] Sterownik TOP EKO3 410 Dane techniczne centrali Maksymalny pobór prądu [kw/a] 0,12/0,95 Nagrzewnica - zewn. elektryczna EKA NIS (opcja) Moc nagrzewnicy [kw] max 1 Zasilanie nagrzewnicy [50HzV/AC] ~1,230 Wentylatory EC - napięcie [50HzVAC] ~1,230 Wentylator ny - moc/natężenie [kw/a] 0,06/0,47 Wentylator ny - prędkość obrotowa [min-1] 4480 Wydajność centrali na ie przy sprężu 100 Pa / 185/53 Wentylator ny - moc/natężenie [kw/a] 0,06/0,47 Wentylator ny - prędkość obrotowa [min-1] 4480 Wydajność centrali na ie przy sprężu 100 Pa / 185/51 Stopień ochrony wentylatorów - IP-44 Wymiennik - sprawność wymiennika* % 90 Sterowanie - opcjonalnie - TOP EKO3 Filtry - klasa filtracji / - F5/G3 Izolacja termiczna [mm] 30 Waga [kg] 45 Przepływ powietrza w zakresie temperatur** [ o C] od -5 do +40 Zgodne z dyrektywą ErP ; 2015 * Obliczenia zgodne z EN ** Dla niższych temperatur od rekomendowanych zaleca sie użyć nagrzewnicę wstępną w celu zapewnienia zrównoważonej eksploatacji. Centrala przeznaczona do pracy wewnątrz budynku. Tabela głośności R-VENT ADVANCE 2 V EKO3 L WA total db(a) L WA db(a) 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Poziom dźwięku w kanale nym Poziom dźwięku w kanale nym Poziom dźwięku na zewnątrz podczas pracy urządzenia Warunki pracy centrali: 218 m 3 /h 100 Pa. 13

14 R-VENT ADVANCE 2 V EKO3 Wersja centrali ADVANCE 2 V EKO3 WERSJA LEWA wywiew Widok od strony klapy inspekcyjnej. Schemat centrali ADVANCE 2 V EKO3 WYWIEW CZERPNIA EKA NV PH WYRZUTNIA NAWIEW TJ EKA NIS DTJ TL PF TE PR IF M PV PV - wentylator ny PV - - wentylator ny ny PR - wymiennik przeciwprądowy wentylator ny PF - filtr powietrza czerpanego (F7) IF PR - filtr wymiennik powietrza anego przeciwprądowy (G4) EKA M - siłownik NV PH - nagrzewnica klapy by-passu elektryczna wstępna (opcja) EKA M - siłownik NV PH klapy - nagrzewnica by-passu wstępna (opcja) EKA NIS - nagrzewnica wtórna (opcja) - wtórna (opcja) DTJ - czujnik temp. i wilgotności powietrza anego TE PF - czujnik filtr powietrza temp. powietrza czerpanego wyrzucanego (F5) TJ IF - filtr czujnik powietrza temp. powietrza anego anego (G4) DTJ TL - - czujnik temp. temp. powietrza i wilgotności czerpanego powietrza anego TE - czujnik temp. powietrza wyrzucanego TJ - czujnik temp. powietrza anego TL - czujnik temp. powietrza czerpanego Dodatkowe wyposażenie centrali Czujnik ciśnienia Czujnik CO 2 Czujnik CO 2 z wyświetlaczem Czujnik CO 2 kanałowy Siłownik do przepustnicy zamykającej Przepustnica zamykająca pod siłownik Nagrzewnica elektryczna kanałowa 1141 RCO2-F2 RCO2-D-F2 KCO2 RS RPZ EKA NV PH/EKA NIS 14

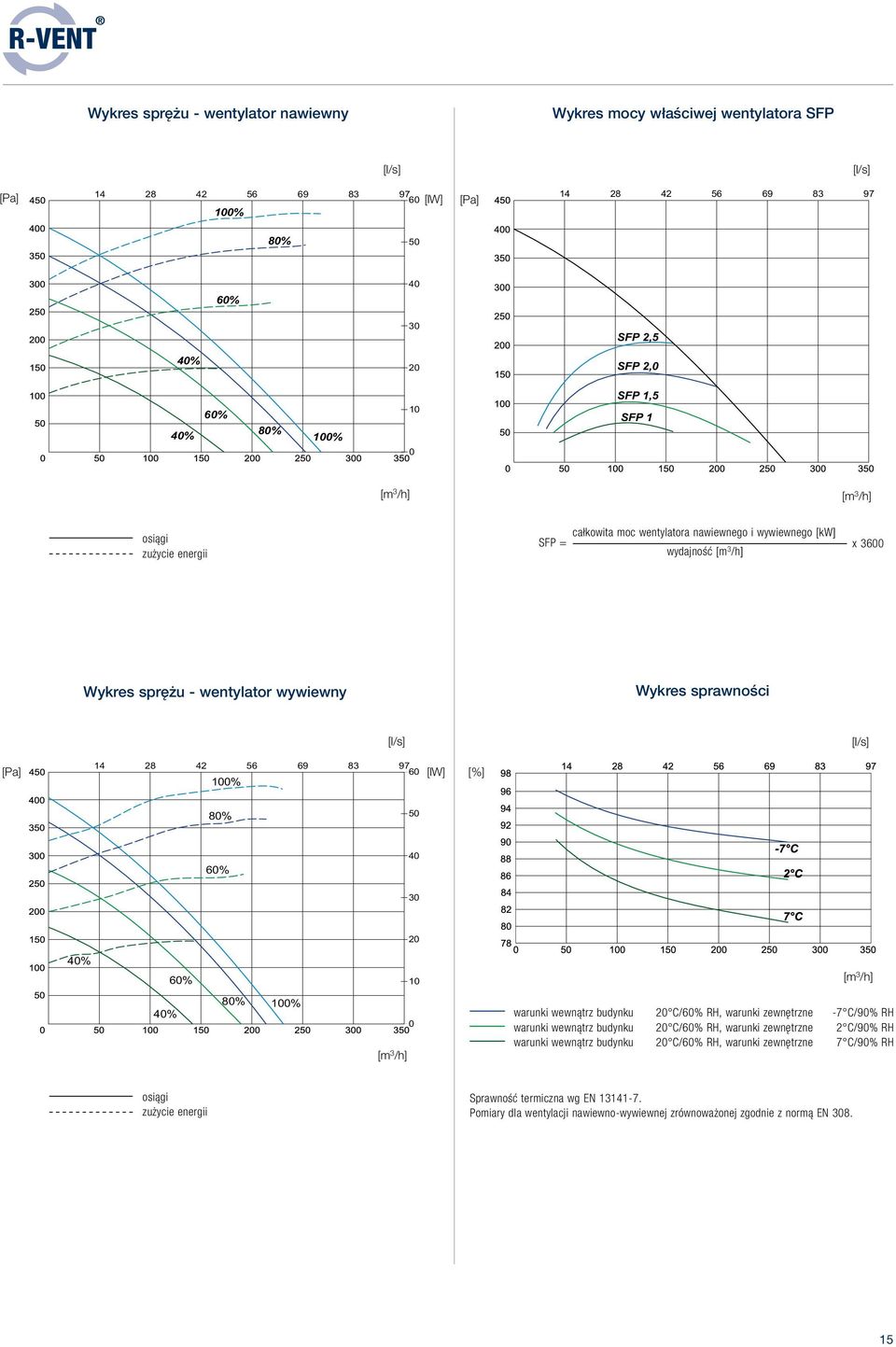

15 Wykres sprężu - wentylator ny Wykres mocy właściwej wentylatora SFP [lw] 100% % 50 60% SFP 2,5 40% 20 SFP 2,0 40% 60% 80% 100% 10 0 SFP 1,5 SFP 1 osiągi zużycie energii całkowita moc wentylatora nego i nego [kw] SFP = wydajność x 3600 Wykres sprężu - wentylator ny Wykres sprawności % [lw] [%] 80% 50 60% % 60% 10 40% 80% 100% 0 warunki wewnątrz budynku 20 C/60% RH, warunki zewnętrzne -7 C/90% RH warunki wewnątrz budynku 20 C/60% RH, warunki zewnętrzne 2 C/90% RH warunki wewnątrz budynku 20 C/60% RH, warunki zewnętrzne 7 C/90% RH osiągi zużycie energii Sprawność termiczna wg EN Pomiary dla wentylacji no-nej zrównoważonej zgodnie z normą EN

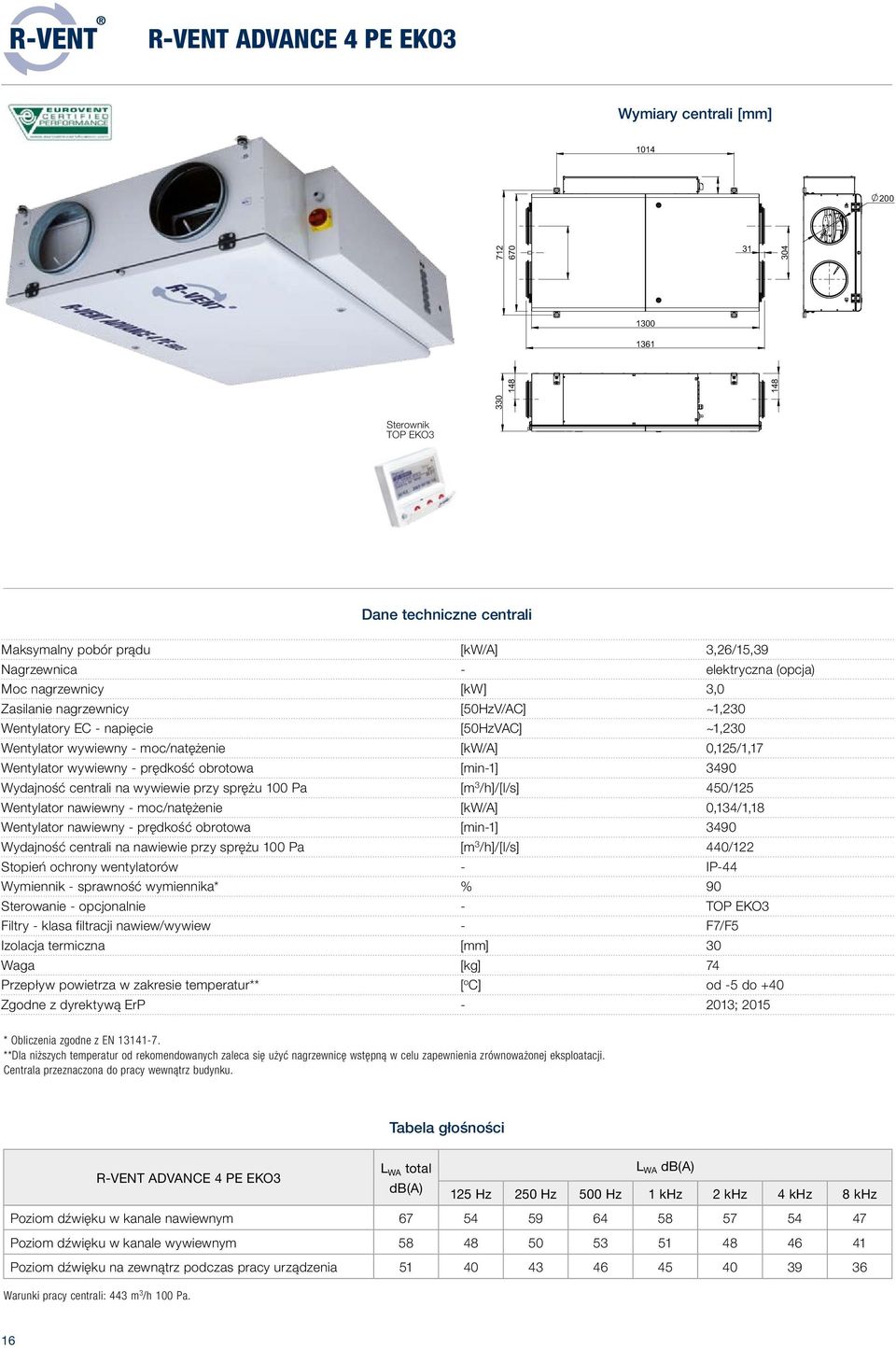

16 R-VENT ADVANCE 4 PE EKO3 Wymiary centrali [mm] Sterownik TOP EKO3 Dane techniczne centrali Maksymalny pobór prądu [kw/a] 3,26/15,39 Nagrzewnica - elektryczna (opcja) Moc nagrzewnicy [kw] 3,0 Zasilanie nagrzewnicy [50HzV/AC] ~1,230 Wentylatory EC - napięcie [50HzVAC] ~1,230 Wentylator ny - moc/natężenie [kw/a] 0,125/1,17 Wentylator ny - prędkość obrotowa [min-1] 3490 Wydajność centrali na ie przy sprężu 100 Pa / 450/125 Wentylator ny - moc/natężenie [kw/a] 0,134/1,18 Wentylator ny - prędkość obrotowa [min-1] 3490 Wydajność centrali na ie przy sprężu 100 Pa / 440/122 Stopień ochrony wentylatorów - IP-44 Wymiennik - sprawność wymiennika* % 90 Sterowanie - opcjonalnie - TOP EKO3 Filtry - klasa filtracji / - F7/F5 Izolacja termiczna [mm] 30 Waga [kg] 74 Przepływ powietrza w zakresie temperatur** [ o C] od -5 do +40 Zgodne z dyrektywą ErP ; 2015 * Obliczenia zgodne z EN **Dla niższych temperatur od rekomendowanych zaleca się użyć nagrzewnicę wstępną w celu zapewnienia zrównoważonej eksploatacji. Centrala przeznaczona do pracy wewnątrz budynku. Tabela głośności R-VENT ADVANCE 4 PE EKO3 L WA total db(a) L WA db(a) 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Poziom dźwięku w kanale nym Poziom dźwięku w kanale nym Poziom dźwięku na zewnątrz podczas pracy urządzenia Warunki pracy centrali: 443 m 3 /h 100 Pa. 16

17 Wersja centrali ADVANCE 4 PE EKO3 ADVANCE 4 PE EKO3 WYRZUTNIA NAWIEW CZERPNIA WYWIEW Widok od strony klapy inspekcyjnej. Schemat centrali ADVANCE 4 PE EKO3 WYRZUTNIA CZERPNIA EKA NV PH TE TL PF M PS3 PR PV IF DTJ TJ NAWIEW WYWIEW PV PV - wentylator wentylator ny ny - wentylator ny ny PR - wymiennik przeciwprądowy PF - filtr powietrza czerpanego (F7) (F7) IF - filtr powietrza anego (F5) (F5) M - siłownik klapy by-passu DTJ - czujnik temp. i wilgotności powietrza anego TE DTJ - czujnik czujnik temp. temp. powietrza i wilgotności wyrzucanego powietrza anego TJ TE - czujnik temp. powietrza anego wyrzucanego TL TJ - czujnik temp. powietrza czerpanego anego PS3 - presostat wymiennika (system przeciwzamrożeniowy) TL - czujnik temp. powietrza czerpanego EKA NV PH - nagrzewnica elektryczna wstępna (opcja) PS3 - presostat wymiennika system antyzamrożeniowy EKA NV PH - nagrzewnica elektryczna wstępna (opcja) Dodatkowe wyposażenie centrali Czujnik ciśnienia Czujnik CO 2 Czujnik CO 2 z wyświetlaczem Czujnik CO 2 kanałowy Przepustnica zamykająca pod siłownik Siłownik do przepustnicy zamykającej Nagrzewnica elektryczna kanałowa 1141 RCO2-F2 RCO2-D-F2 KCO2 RPZ RS EKA NV/EKA NIS 17

18 R-VENT ADVANCE 4 PE EKO3 Wykres sprężu - wentylator ny Wykres mocy właściwej wentylatora SFP 160 [lw] osiągi zużycie energii całkowita moc wentylatora nego i nego [kw] SFP = wydajność x 3600 Wykres sprężu - wentylator ny Wykres sprawności 160 [lw] [%] warunki wewnątrz budynku 20 C/60% RH, warunki zewnętrzne -7 C/90% RH warunki wewnątrz budynku 20 C/60% RH, warunki zewnętrzne 2 C/90% RH warunki wewnątrz budynku 20 C/60% RH, warunki zewnętrzne 7 C/90% RH osiągi zużycie energii Sprawność termiczna wg EN Pomiary dla wentylacji no-nej zrównoważonej zgodnie z normą EN

19 R-VENT ADVANCE 7 PE EKO3 Wymiary centrali [mm] 241,7 486, ,6 486,6 728, Sterownik TOP EKO3 Dane techniczne centrali Maksymalny pobór prądu [kw/a] 3,46/19,00 Nagrzewnica - elektryczna Moc nagrzewnicy [kw] 3,0 Zasilanie nagrzewnicy [50HzV/AC] ~1,230 Wentylatory EC - napięcie [50HzVAC] ~1,230 Wentylator ny - moc/natężenie [kw/a] 0,22/1,90 Wentylator ny - prędkość obrotowa [min-1] 3380 Wydajność centrali na ie przy sprężu 100 Pa / 780/217 Wentylator ny - moc/natężenie [kw/a] 0,24/2,07 Wentylator ny - prędkość obrotowa [min-1] 3380 Wydajność centrali na ie przy sprężu 100 Pa / 760/211 Stopień ochrony wentylatorów - IP-34 Wymiennik - sprawność wymiennika* % 90 Sterowanie - opcjonalnie - TOP EKO3 Filtry - klasa filtracji / - F7/F5 Izolacja termiczna [mm] 30 Waga [kg] 106 Przepływ powietrza w zakresie temperatur** [ o C] od -5 do +40 Zgodne z dyrektywą ErP ; 2015 * Obliczenia zgodne z EN ** Dla niższych temperatur od rekomendowanych zaleca sie użyć nagrzewnicę wstępną w celu zapewnienia zrównoważonej eksploatacji. Centrala przeznaczona do pracy wewnątrz budynku. Tabela głośności R-VENT ADVANCE 7 PE EKO3 L WA total db(a) L WA db(a) 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Poziom dźwięku w kanale nym Poziom dźwięku w kanale nym Poziom dźwięku na zewnątrz podczas pracy urządzenia Warunki pracy centrali: 764 m 3 /h 100 Pa. 19

20 R-VENT ADVANCE 7 PE EKO3 Wersja centrali ADVANCE 7 PE EKO3 ADVANCE 7 PE EKO3 WYRZUTNIA NAWIEW CZERPNIA WYWIEW Widok od strony klapy inspekcyjnej. Schemat centrali ADVANCE 7 PE EKO3 WYRZUTNIA CZERPNIA TE TL PF M PS3 PR PV IF KE DTJ TJ NAWIEW WYWIEW PV - wentylator ny - wentylator ny PV - PR wentylator - wymiennik ny przeciwprądowy - M1 wentylator - siłownik ny klapy by-passu PR - KE wymiennik - nagrzewnica przeciwprądowy elektryczna PF - filtr powietrza czerpanego (F7) M1 - siłownik klapy by-passu IF - filtr powietrza anego (F5) KE - DTJ nagrzewnica - czujnik temp. elektryczna i wilgotności powietrza anego PF - TE filtr - czujnik powietrza temp. czerpanego powietrza wyrzucanego (F7) TJ - czujnik temp. powietrza anego IF - filtr powietrza anego (F5) TL - czujnik temp. powietrza czerpanego DTJ PS3 - czujnik - presostat temp. wymiennika i wilgotności (system powietrza przeciwzamrożeniowy) anego TE- czujnik temp. powietrza wyrzucanego TJ- czujnik temp. powietrza anego TL- czujnik temp. powietrza czerpanego PS3- presostat wymiennika (system antyzamrożeniowy) Dodatkowe wyposażenie centrali Czujnik ciśnienia Czujnik CO 2 Czujnik CO 2 z wyświetlaczem Czujnik CO 2 kanałowy Przepustnica zamykająca pod siłownik Siłownik do przepustnicy zamykającej 1141 RCO2-F2 RCO2-D-F2 KCO2 RPZ RS 20

21 Wykres sprężu - wentylator ny Wykres mocy właściwej wentylatora SFP 300 [lw] osiągi zużycie energii całkowita moc wentylatora nego i nego [kw] SFP = wydajność x 3600 Wykres sprężu - wentylator ny Wykres sprawności 300 [lw] [%] warunki wewnątrz budynku 20 C/60% RH, warunki zewnętrzne -7 C/90% RH warunki wewnątrz budynku 20 C/60% RH, warunki zewnętrzne 2 C/90% RH warunki wewnątrz budynku 20 C/60% RH, warunki zewnętrzne 7 C/90% RH osiągi zużycie energii Sprawność termiczna wg EN Pomiary dla wentylacji no-nej zrównoważonej zgodnie z normą EN

22 R-VENT ADVANCE 7 VE/VW EKO3 1. R-VENT ADVANCE 7.5 VE EC Wymiary centrali [mm] Sterownik TOP EKO Dane techniczne centrali ADVANCE 7 VE EKO3 ADVANCE 7 VW EKO3 Maksymalny pobór prądu [kw/a] 1,65/8,51 0,45/3,30 Nagrzewnica - elektryczna wodna AVS Moc nagrzewnicy [kw] 1,2 dobór ind. Zasilanie nagrzewnicy [50HzV/AC] ~1,230 dobór ind. Woda Tzas./Tpowrót [ o C] - dobór ind. Prędkość przepływu - dobór ind. Ciśnienie wody [kpa] - dobór ind. Kvs zaworu - dobór ind. Wentylatory EC - napięcie [50HzVAC] ~1,230 ~1,230 Wentylator ny - moc/natężenie [kw/a] 0,22/1,64 0,22/1,64 Wentylator ny - prędkość obrotowa [min-1] Wydajność centrali na ie przy sprężu 100 Pa / 760/ /211 Wentylator ny - moc/natężenie [kw/a] 0,23/1,66 0,23/1,66 Wentylator ny - prędkość obrotowa [min-1] Wydajność centrali na ie przy sprężu 100 Pa / 765/ /212 Stopień ochrony wentylatorów - IP-34 IP-34 Wymiennik - sprawność wymiennika* % Sterowanie - opcjonalnie - TOP EKO3 TOP EKO3 Filtry - klasa filtracji / - F7/F5 F7/F5 Izolacja termiczna [mm] Waga [kg] Przepływ powietrza w zakresie temperatur** [ o C] od -5 do +40 od -5 do +40 Zgodne z dyrektywą ErP ; ; 2015 * Obliczenia zgodne z EN ** Dla niższych temperatur od rekomendowanych zaleca sie użyć nagrzewnicę wstępną w celu zapewnienia zrównoważonej eksploatacji. Centrala przeznaczona do pracy wewnątrz budynku. Dobór ind. - nagrzewnica wodna kanałowa dobór w zależności od zaprojektowanej wydajności centrali i parametrów czynnika zasilającego. Tabela głośności R-VENT ADVANCE 7 VE/VW EKO3 L WA total db(a) L WA db(a) 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Poziom dźwięku w kanale nym Poziom dźwięku w kanale nym Poziom dźwięku na zewnątrz podczas pracy urządzenia Warunki pracy centrali: 768 m 3 /h 125 Pa. 22

23 Wersje centrali ADVANCE 7 VE/VW EKO3 WERSJA LEWA WERSJA PRAWA wywiew wywiew Widok od strony klapy inspekcyjnej. Schemat centrali ADVANCE 7 VE EKO3 Schemat centrali ADVANCE 7 VW EKO3 schemat R-Vent Advance 7VE EKO3 TJ TE TL DTJ KE PF AVS M4 TV ZASILENIE POWRÓT NAWIEW T1 TJ WYRZUTNIA TE M6 CZERPNIA TL PF WYWIEW DTJ PV PR M IF PV PR M IF PV - wentylator ny WN - wentylator ny - wentylator ny PR WW - wymiennik - wentylator przeciwprądowy ny M WPR - siłownik - wymiennik klapy by-passu przeciwprądowy KE - nagrzewnica elektryczna SB - siłownik klapy by-passu PF - filtr powietrza czerpanego (F7) IF NE - filtr - nagrzewnica powietrza anego elektryczna (F5) TJ FC - czujnik - filtr temp. powietrza anego czerpanego (F5) TL - czujnik temp. powietrza czerpanego FW - filtr powietrza anego (F5) DTJ - czujnik temp. i wilgotności powietrza anego TL - czujnik temp. powietrza czerpanego PS1- presostat filtra powietrza czerpanego PS2 - presostat filtra powietrza anego PV - wentylator ny - wentylator PV - wentylator ny ny PR - wymiennik - wentylator przeciwprądowy ny M - siłownik klapy by-passu PR - wymiennik przeciwprądowy AVS - nagrzewnica wodna PF - filtr M powietrza - siłownik czerpanego klapy by-passu (F7) IF - filtr AVS powietrza - nagrzewnica anego wodna (F5) TE - czujnik PF - filtr temp. powietrza czerpanego wyrzucanego(f7) TJ - czujnik IF - filtr temp. powietrza anego anego (F5) T1 - termostat TJ - czujnik syst. przeciwzamrożeniowego temp. powietrza anego TV - czujnik TV - czujnik przeciw przeciwzamrożeniowy zamrożeniowy TL - czujnik M4 - temp. pompa powietrza obiegowa czerpanego wody grzewczej DTJ - czujnik T1 - termostat temp. i wilgotności systemu powietrza przeciwzamrożeniowego anego M4 - pompa TL - czujnik obiegowa temp. wody powietrza grzewczejczerpanego M6 - zestaw DTJ - mieszający czujnik temp. do nagrzewnicy i wilgotności (opcja) powietrza anego M6 - zestaw mieszający do nagrzewnicy (opcja) Tabela doboru akcesoriów wodnej nagrzewnicy wtórnej Nagrzewnica SSB RMG 80/60 o C RMG 60/40 o C VXP 80/60 o C VXP 60/40 o C AVS , , , ,63 Dodatkowe wyposażenie centrali Czujnik ciśnienia Czujnik CO 2 Czujnik CO 2 z wyświetlaczem Czujnik CO 2 kanałowy Przepustnica zamykająca pod siłownik Siłownik do przepustnicy zamykającej Zestaw mieszający do nagrzewnicy wodnej Zawór 3- i 2-drogowy do nagrzewnicy/chłodnicy kanałowej 1141 RCO2-F2 RCO2-D-F2 KCO2 RPZ RS RMG* VVP/RVPX* Kanałowa chłodnica wodna Kanałowa nagrzewnica wodna Siłownik do zaworów * Nie dotyczy centrali R-VENT ADVANCE 7 VE EKO3. Dokładne dane techniczne urządzeń znajdują się w rozdziale DODATKOWE WYPOSAŻENIE. AVA AVS* SSB* 23
