1 NARODOWA AGENCJA POSZANOWANIA ENERGII S.A. Firma istnieje od 1994 r. ul. Świętokrzyska 20, Warszawa tel.: , faks: Audyt oświetlenia wewnętrznego budynku Urzędu Skarbowego w Krasnymstawie ul. Rzeczna 5

2 Audyt oświetlenia budynku Urzędu Skarbowego w Krasnymstawie ul. Rzeczna 5 2 Zawartość 1 Wprowadzenie Analiza istniejącej instalacji oświetlenia wbudowanego Koncepcja proponowanych modernizacyjnych Zapotrzebowanie na energię i jej koszt dla proponowanych rozwiązań Koszty inwestycyjne proponowanych rozwiązań Efekty ekonomiczny Efekty ekoloficzny Wnioski /10

3 Audyt oświetlenia budynku Urzędu Skarbowego w Krasnymstawie ul. Rzeczna Wprowadzenie 1.1 Podstawa opracowania W trakcie wykonywania opracowania wykorzystane zostały następujące dokumenty: dane dostarczone przez inwestora dotyczące źródeł światła, instalacji, itp. wizja lokalna, obowiązujące normy i rozporządzenia: Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej. Dalej zwane Rozporządzeniem dot. świadectw energetycznych. Ustawa z dnia 10 kwietnia 1997 r. - Prawo energetyczne (Dz. U. z 2006 r. Nr 89, poz. 625, z późn. zm.) Rozporządzenie Ministra Gospodarki z dnia 2 lipca 2007 r. w sprawie szczegółowych zasad kształtowania i kalkulacji taryf oraz rozliczeń w obrocie energią elektryczną (Dz. U. z 2007 r. Nr 128, poz. 895 z późn. zm.), zwane dalej rozporządzeniem taryfowym. Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz. U. z 2007 r. Nr 93, poz. 623 z późn. zm.), zwane dalej rozporządzeniem systemowym. Ustawa z dnia r. o efektywności energetycznej Ustawa z dnia 29 czerwca 2007 r. o zasadach pokrywania kosztów powstałych u wytwórców w związku z przedterminowym rozwiązaniem umów długoterminowych sprzedaży mocy i energii elektrycznej (Dz. U. z 2007 r. Nr 130, poz. 905 z późn. zm.) zwana dalej ustawą o rozwiązaniu KDT. Komunikat Prezesa URE nr 27/2008 z dnia 10 września 2008 r. w sprawie wyjaśnienia wątpliwości związanych ze sposobem naliczania opłat przejściowej w rozliczeniach tej opłaty z odbiorcami energii elektrycznej. 3/10

4 Audyt oświetlenia budynku Urzędu Skarbowego w Krasnymstawie ul. Rzeczna 5 4 Komunikat Prezesa URE Nr 31/2010 z dnia 25 października 2010 r. w sprawie stawek opłaty przejściowej na rok Ustawa z dnia 29 stycznia 2004 r. Prawo Zamówień publicznych (Dz. U. z 2010 r. Nr 113, poz.759 z późn. zm.) Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. Nr 89, poz. 414) z późniejszymi zmianami. Ustawa z dnia 20 grudnia 1996 r. o gospodarce komunalnej Dz. U. z 1997 r., Nr 9, poz. 43 z późn. zm. Norma PN-EN Światło i oświetlenie - Oświetlenie miejsc pracy. 1.2 Cel opracowania Celem opracowania jest wskazanie ekonomicznie uzasadnionych rozwiązań zapewniających obniżenie kosztów zużycia energii elektrycznej na oświetlenie. Na podstawie przeprowadzonej inwentaryzacji zaproponowane zostały modernizacje, mające na celu zmniejszenie zużycia energii elektrycznej zużywanej na oświetlenie obiektu a w konsekwencji również ograniczenie emisji gazów cieplarnianych i innych zanieczyszczeń do atmosfery. 1.3 Zakres opracowania Zakres opracowania obejmuje: inwentaryzację stanu istniejącego analizę możliwych usprawnień określenie oszczędności i kosztów inwestycyjnych dla proponowanych usprawnień policzenie efektów ekonomicznych, energetycznych i ekologicznych 4/10

5 Audyt oświetlenia budynku Urzędu Skarbowego w Krasnymstawie ul. Rzeczna Analiza istniejącej instalacji oświetlenia wbudowanego Na podstawie dokumentacji technicznej i wizji lokalnej wykonano inwentaryzację istniejącego oświetlenia. Wizja lokalna potwierdziła, że budynku zamontowane jest oświetlenie w wykorzystaniem świetlówek i oświetlenia typu żarowego. Tabela 1. Inwentaryzacja istniejącego oświetlenia Rodzaj źródła moc ilość moc zainstalowana W szt. W świetlówka 2x świetlówka 4x żarowe metahalogenowe 70 5 RAZEM Koncepcja proponowanych modernizacyjnych W koncepcji zakłada się wymianę technologii oświetlenia z fluorescencyjnej lub żarowej na LED. W koncepcji zakłada się montaż źródeł LED do wraz z nowymi oprawami Tabela 2. Wytyczne elektryczne dla stanu po modernizacji Istniejąca oprawa m oc iloś ć moc zainstalowa na nowa oprawa W szt W świetlów 2x3 ka 6 Świetlówka LED 2x18W z nową oprawą świetlów 4x1 ka 8 Świetlówka LED 2x18W z nową oprawa Żarówka LED 11W z czujnikiem ruchu w miejscach żarowe 60 mało uczęszczanych metahalogeno Żarówka LED 11W z czujnikiem ruchu w miejscach we 70 mało uczęszczanych RAZEM /10

6 Audyt oświetlenia budynku Urzędu Skarbowego w Krasnymstawie ul. Rzeczna Zapotrzebowanie na energię i jej koszt dla proponowanych rozwiązań Obliczenia wykonano na podstawie wytycznych zawartych w Rozporządzeniu Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej i polskiej normy. W celu przeprowadzenia audytu bilansowego przeanalizowano dopuszczone przez Rozporządzenie usprawnienia umożliwiające uzyskanie oszczędności energii: zastosowanie bardziej energooszczędnych źródeł światła lub opraw oświetleniowych, systemów automatycznego sterowania wydajnością i parametrami oświetlenia, optymalizację czasu załączania oświetlenia. Zapotrzebowanie na energię końcową na potrzeby oświetlenia wbudowanego obliczono w następujący sposób z pominięciem energii potrzebnej na oświetlenie awaryjne: E K,L = E L,j x A f kwh/rok gdzie: E K,L roczne jednostkowe zapotrzebowanie na energię do oświetlenia j-tego pomieszczenia, straty na sieci rozprowadzającej i na przekaźnikach w budynku są pomijane [kwh/(m 2 rok)]. Af - powierzchni użytkowa budynku E L = F C x (P N / 1000) x [(T D x F 0 x F D )+(t N x F D )] kwh/m 2 rok gdzie: P N moc jednostkowa opraw oświetlenia podstawowego wbudowanego w danym wnętrzu lub budynku użyteczności publicznej przyjmowana na podstawie projektu oświetlenia budynku lub na podstawie 180a przepisów technicznobudowlanych; T D czas użytkowania oświetlenia w ciągu dnia; t N czas użytkowania oświetlenia w ciągu nocy; F C współczynnik uwzględniający obniżenie natężenia oświetlenia do poziomu wymaganego. W przypadku braku regulacji prowadzącej do utrzymywania natężenia oświetlenia na poziomie wymaganym wartość współczynnika F C wynosi 1; F 0 współczynnik uwzględniający nieobecność użytkowników w miejscu pracy; 6/10

7 Audyt oświetlenia budynku Urzędu Skarbowego w Krasnymstawie ul. Rzeczna 5 7 F D współczynnik uwzględniający wykorzystanie światła dziennego w oświetleniu; F C = (1 + MF) / 2 W/m 2 gdzie: MF współczynnik utrzymania poziomu natężenia oświetlenia, przyjmowany na podstawie projektu, gdy stosowana jest regulacja natężenia oświetlenia, w praktyce jego wartość wynosi przeważnie 0,8-0,9; gdy nie zastosowano regulacji to przyjmuje się 1,0. PN = [Σ (P j x A fj )] / Σ A f W/m 2 P j moc jednostkowa opraw oświetlenia podstawowego zainstalowana w j-tym pomieszczeniu, W/m; A fj powierzchnia użytkowa j-tego pomieszczenia, m 2 Tabele zawierające szacunkowe czasy użytkowania oraz odpowiednie współczynniki zawarte zostały w Rozporządzeniu. Tabela 6. Roczne uśrednione czasy użytkowania oświetlenia w budynkach niemieszkalnych w ciągu roku [h/rok]. Dla typu budynku: biura : t D = 2250, t N = 250, t O = 2500 [h/rok]; Tabela 3. Wyliczenie efektu energetycznego Stan przed Stan po Opis Jedn. modernizacją modernizacji Moc zainstalowana W Powierzchnia użytkowa Af m Moc jednostkowa opraw oświetlenia Pn W/m2 18,18 8,36 LENI kwh/m2 rok 45,46 20,91 Roczne jednostkowe zapotrzebowanie na energię do oświetlenia E K,L Efekt energetyczny kwh/rok kwh/rok GJ/rok 116,02 Efekt procentowy % 54% 7/10

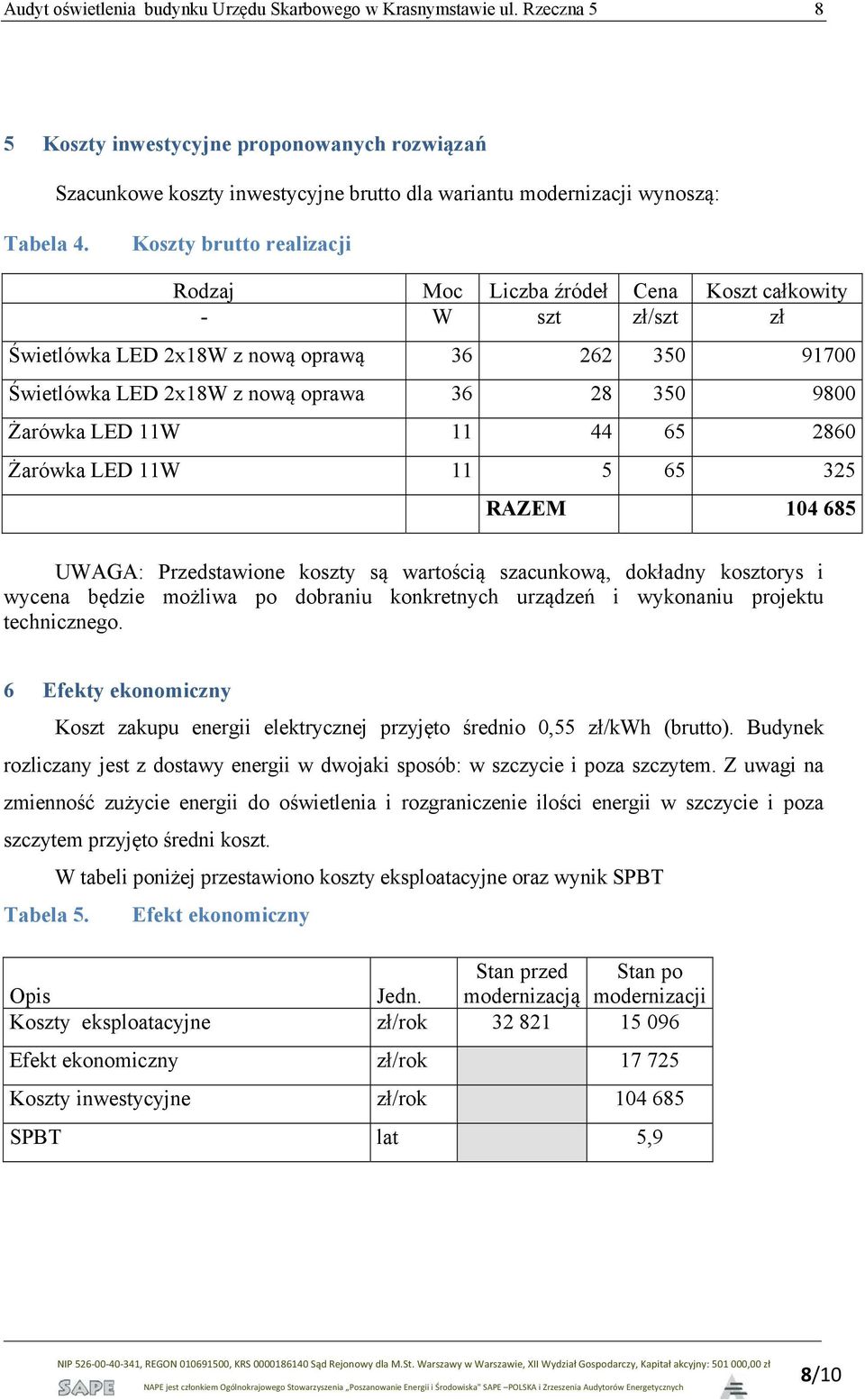

8 Audyt oświetlenia budynku Urzędu Skarbowego w Krasnymstawie ul. Rzeczna Koszty inwestycyjne proponowanych rozwiązań Szacunkowe koszty inwestycyjne brutto dla wariantu modernizacji wynoszą: Tabela 4. Koszty brutto realizacji Rodzaj Moc Liczba źródeł Cena Koszt całkowity - W szt zł/szt zł Świetlówka LED 2x18W z nową oprawą Świetlówka LED 2x18W z nową oprawa Żarówka LED 11W Żarówka LED 11W RAZEM UWAGA: Przedstawione koszty są wartością szacunkową, dokładny kosztorys i wycena będzie możliwa po dobraniu konkretnych urządzeń i wykonaniu projektu technicznego. 6 Efekty ekonomiczny Koszt zakupu energii elektrycznej przyjęto średnio 0,55 zł/kwh (brutto). Budynek rozliczany jest z dostawy energii w dwojaki sposób: w szczycie i poza szczytem. Z uwagi na zmienność zużycie energii do oświetlenia i rozgraniczenie ilości energii w szczycie i poza szczytem przyjęto średni koszt. W tabeli poniżej przestawiono koszty eksploatacyjne oraz wynik SPBT Tabela 5. Efekt ekonomiczny Stan przed Stan po Opis Jedn. modernizacją modernizacji Koszty eksploatacyjne zł/rok Efekt ekonomiczny zł/rok Koszty inwestycyjne zł/rok SPBT lat 5,9 8/10

9 Audyt oświetlenia budynku Urzędu Skarbowego w Krasnymstawie ul. Rzeczna Efekty ekologiczny Emisja dwutlenku węgla przypadająca na 1 MWh energii elektrycznej wyprodukowanej w elektrowniach i elektrociepłowniach wynosi 832kg/MWh. W tabeli poniżej przedstawiono redukcje emisji CO2. Tabela 6. Koszty brutto realizacji Opis Roczne jednostkowe zapotrzebowanie na energię do oświetlenia E K,L Efekt energetyczny Emisja CO2 Efekt ekologiczny czyli zmniejszenie emisji CO2 Jedn. Stan przed modernizacją Stan po modernizacji kwh/rok kwh/rok tona/rok tona/rok 27 8 Wnioski Lampy wykorzystujące diody LED mają zalety niespotykane przy innych rozwiązaniach: natychmiastowy, stabilny strumień świetlny, brak męczącej wzrok pulsacji światła i brak efektu stroboskopowego; brak wpływu częstych włączeń i załączeń na trwałość źródeł światła; doskonałe oddawanie barw Ra>70 (wystarczający w większości zastosowań); wysoka sprawność energetyczna przekraczająca 100 lm/w (t.j. dziesięciokrotnie większa niż w przypadku źródeł żarowych); niski koszt serwisowania instalacji oświetleniowej, bardzo wysoka trwałość LED, wbudowane zabezpieczenia prądowe, napięciowe i termiczne; możliwość ściemniania i automatycznej regulacji; możliwość automatycznego włączania i wyłączenia przy zastosowaniu dodatkowych możliwość stosowania czujników ruchu PIR lub mikrofalowych; brak efektów akustycznych. Ważną zaletą oświetlenia LED jest osiąganie pełnego strumienia świetlnego natychmiast po włączeniu i niewrażliwość na częste włączanie i wyłączanie. Nie występuje tu zjawisko kilkuminutowego braku światła po zaniku zasilania, spowodowanego koniecznością wystudzenia żarnika lamp metalohalogenkowych (układy umożliwiające zapłon gorących HID kosztują kilkunastokrotnie więcej niż układy standardowe). Zastosowanie nowych 9/10

10 Audyt oświetlenia budynku Urzędu Skarbowego w Krasnymstawie ul. Rzeczna 5 10 źródeł światła nie tylko pozwoli na zminimalizowanie poboru energii przez oświetlenie, ale jednocześnie istotnie zmniejszy koszty serwisowania, dzięki wysokiej trwałości źródeł światła (gwarancja producentów dla proponowanych źródeł światła wynosi od 5 do 10 lat, w porównaniu z przeciętnym czasem świecenia zwykłej żarówki rzędu godzin). Należy jednak podkreślić, że efektywność energetyczna opraw oświetleniowych nie jest jedynym czynnikiem, jaki należy rozważyć. Modernizacja musi w tym przypadku poprawić parametry oświetlenia w miejscach pierwotnie niedoświetlonych. Tego typu modernizacja, przeprowadzona w sposób zgodny z obowiązującymi normami powinna poprawić efektywność zużycia energii oraz parametry oświetlenia w miejscach pierwotnie niedoświetlonych. Niezbędnym warunkiem jest jednak uważny wybór urządzeń, ze szczególnym uwzględnieniem czasu gwarantowanej przez producenta pracy lamp (okresu gwarancji). 10/10
