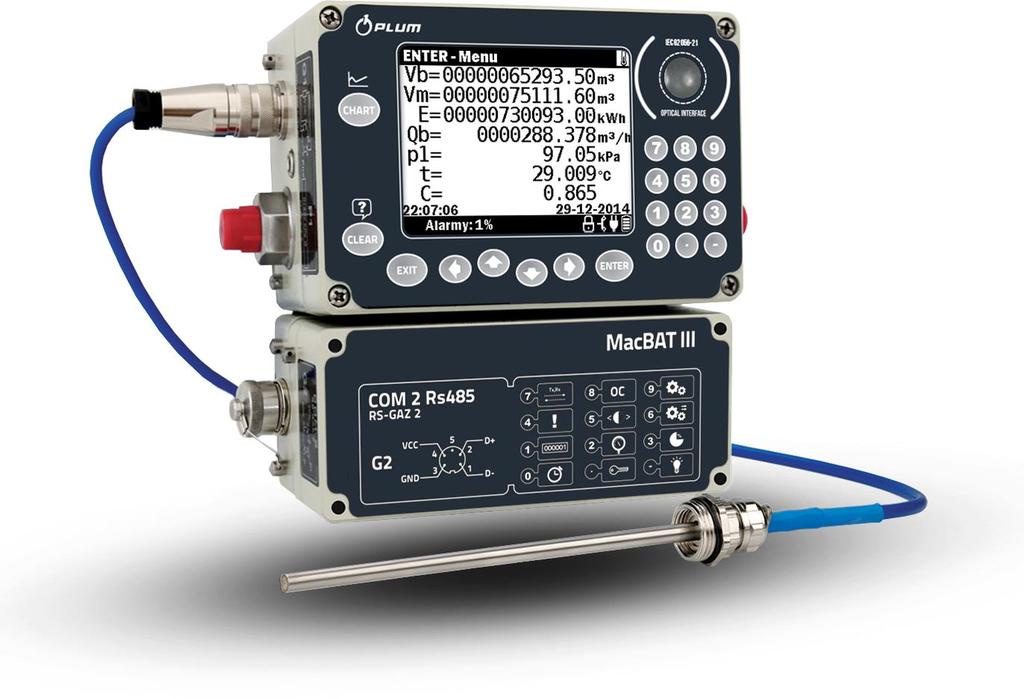

Nazwa: Bateryjny przelicznik objętości gazu MacBAT III

Transkrypt

1 Nazwa: Bateryjny przelicznik objętości gazu MacBAT III MA ZASTOSOWANIE DO OPROGRAMOWANIA: WERSJA PROGRAMU: 1502 PLD/SERIA PROGRAMU: 36/031.xx WYDANIE DOKUMENTU: 09 1 Luty 2015

2 1. Rodzaje przesyłanych danych GAZ-MODEM. Za pomocą protokołu GAZ-MODEM mogą być przesyłane dane pomiarowe, dane rejestrowane, informacje o zarejestrowanych alarmach i czasie bieżącym. MacBAT III obsługuje wszystkie standardowe polecenia transmisji zgodnie z protokołami GAZ-MODEM i GAZ-MODEM2 oraz polecenie odczytu grupy rejestrów w protokole ModBUS RTU. Dodatkowo przelicznik obsługuje polecenie specjalne do odczytu zdarzeń z niepowtarzalnym (4 bajtowym) indeksem zdarzenia (patrz p dokumentu Protokoly transmisji) Bieżące dane pomiarowe. Są to aktualne wartości zmiennych i stałych pochodzące z pomiarów, obliczone w wyniku działania algorytmu obliczeniowego oraz pamiętane jako stałe algorytmu. Możliwe jest odczytanie następujących danych: nr Nazwa parametru Opis Wykładnik Jednostka Typ zmiennej 0 Vb0 Licznik objętości w warunkach bazowych podzielony na 2 liczby SHORT REAL (Vb= m3 short Vb1+Vb0); 1 Vb1 4 m3 short 2 Qb Strumień objętości gazu w warunkach bazowych; 0 m3/h short 3 Qm Strumień objętości gazu w warunkach pomiaru; 0 m3/h short short 5 p1 Wartość bieżąca ciśnienia gazu - wejście P1; 0 kpa short 6 t Wartość bieżąca temperatury gazu wejście T; 0 'C short 7 p2 Wartość bieżąca ciśnienia gazu - wejście P2; 0 kpa short 8 tamb Wartość bieżąca temperatury otoczenia; 0 'C short 9 Qm min 0 m3/h short Zakres pomiarowy gazomierza; 10 Qm max 0 m3/h short short 13 p1 min 0 kpa short Zakres pomiarowy wejścia P1; 14 p1 max 0 kpa short 15 t min 0 'C short Zakres pomiarowy wejścia T; 16 t max 0 'C short 17 p2 min 0 kpa short Zakres pomiarowy wejścia P2; 18 p2 max 0 kpa short 19 tamb min 0 'C short Zakres temperatury otoczenia urządzenia; 20 tamb max 0 'C short 21 LF factor Waga impulsu LF gazomierza 0 m3/imp short short 26 d Gęstość względna gazu; 0 kg/m3 short short 28 XH2 Molowy udział wodoru; 0 % short short 39 XCO2 Molowy udział dwutlenku węgla; 0 % short 40 C Współczynnik konwersji; 0 short 41 K1 Względny współczynnik ściśliwości; 0 short short 2

3 43 rom Gęstość gazu w warunkach pomiaru; 0 kg/m3 short 44 Batt. Poziom baterii; 0 % short 45 Etl Szacowany czas pracy przelicznika na baterii; 0 dzień short 46 deh Godzinowy przyrost energii; 0 kwh short 47 dvbh Godzinowy przyrost objętości w warunkach bazowych; 0 m3 short 48 eph Szacowany przyrost godzinowy objętości dvbh w bieżącej godzinie; 0 m3/h short short 50 R1 Wartość bieżąca parametru - wejście rezerwy 1; 0 short 51 R2 Wartość bieżąca parametru - wejście rezerwy 2; 0 short 52 R3 Wartość bieżąca parametru - wejście rezerwy 3; 0 short 53 R4 Wartość bieżąca parametru - wejście rezerwy 4; 0 short short 62 C Współczynnik przeliczenia; 0 short 63 Zb Współczynnik ściśliwości gazu w warunkach bazowych; 0 short short 65 rom Gęstość gazu w warunkach pomiaru; 0 kg/m3 short 66 rob Gęstość gazu w warunkach bazowych; 0 kg/m3 short 67 ph Szczyt godzinowy w bieżącej dobie rozliczeniowej; 0 m3/h short 68 Hs Ciepło spalania w warunkach bazowych: T1, Tb, pb; 0 MJ/m3 short short 70 Vb0 Licznik objętości w warunkach bazowych podzielony na 2 liczby SHORT REAL (Vb= m3 short Vb1+Vb0); 71 Vb1 4 m3 short 72 dvb Przyrost objętości w warunkach bazowych za okres pomiarowy; 0 m3 short 73 dvm Przyrost objętości w warunkach pomiaru za okres pomiarowy; 0 m3 short 74 Vm0 Licznik objętości w warunkach pomiaru podzielony na 2 liczby SHORT REAL (Vm= m3 short Vm1+Vm0); 75 Vm1 4 m3 short 76 dtau Okres rejestracji; 0 min short 77 User Użytkownik autoryzujący ostatnią modyfikację; 0 short short 104 l R2 0 short Konfiguracja limitów rezerwy 2 (l- dolny, u górny); 105 u R2 0 short 106 HF/LF Aktualna wartość ilorazu HF/LF; 0 short 107 t HF/LF Dopuszczalna odchyłka ilorazu HF/LF od zaprogramowanej wartości l HF/LF; 0 % short 108 l Qb 0 m3/h short 109 u Qb 0 m3/h short 110 l Qm 0 m3/h short 111 u Qm 0 m3/h short 112 l p1 0 kpa short 113 u p1 0 kpa short 114 l t 0 'C short 115 u t 0 'C short Konfiguracja limitów parametrów przelicznika (l- dolny, u górny); short 118 l p2 0 kpa short 119 u p2 0 kpa short 120 l R1 0 short 121 u R1 0 short 122 l R2 0 short 123 u R2 0 short 124 l R3 0 short 125 u R3 0 short 3

4 126 l R4 0 short 127 u R4 0 short 128 aktyw S Stan wejść sygnalizacji (prezentowany na bitach najstarszego bajtu liczby); 0 dword 129 aktyw WyD Stan wyjść OC (prezentowany na bitach najstarszego bajtu liczby); 0 dword short Każda próbka parametru, zarówno wartość bieżąca danej pomiarowej jak i wartość danej archiwalnej, przesyłana jest z bajtem statusu (opis w dokumencie Protokoły transmisji). Jeżeli parametr o określonym numerze nie występuje w urządzeniu, to przesyłana jest przypadkowa wartość, poprzedzona bajtem statusu równym 0. 4

5 1.2. Dane rejestrowane. Dane rejestrowane - w protokole GAZ-MODEM odczytywane są w następującej kolejności: Indeks Nazwa parametru Opis Wykładnik Jednostka Typ zmiennej 0 dvb Przyrost objętości gazu w warunkach bazowych; 0 m 3 short 1 dvm Przyrost objętości gazu w warunkach pomiaru; 0 m 3 short 2 p1 Ciśnienie gazu - wejście P1; 0 kpa short 3 t Temperatura gazu wejście T; 0 C short short 5 p2 Ciśnienie gazu - wejście P2; 0 kpa short 6 tamb Temperatura otoczenia przelicznika; 0 C short 7 R1 Wejście rezerwowe 1; 0 short 1.3. Dane dobowe. Przelicznik MacBAT III umożliwia odczyt danych dobowych (stan licznika Vb na godzinę początku doby) w protokole GAZ-MODEM. Sposób odczytu danych dobowych (przykładowe ramki) przedstawiony został w dokumencie Protokoly transmisji. Wartość danej dobowej jest przesyłana w formacie pascal-real (typ 6-cio bajtowy zmiennopozycyjny). 2. Protokół ModBus RTU. Przelicznik został wyposażony w protokół ModBUS RTU, który umożliwia odczyt bieżących wartości rejestrów. Dane przesyłane są w formacie (domyślnie) lub Adres przelicznika używany w protokole ModBUS RTU jest wartością modulo 256 z adresu GAZ-MODEM. Numery rejestrów odczytywanych parametrów podane są w tablicy DP protokołu GazMODEM2 przedstawionej poniżej. Dokładniejszy opis protokołu znajduje się w dokumencie Protokoly transmisji. 5

6 3.1. Tablica dostępnych parametrów DP. 3. Protokół GAZ-MODEM2. Legenda: (1) numer parametru (tzw. indeks DP); (2) nazwa parametru; (3) opis parametru, gdzie: BLOK-S parametr chroniony blokadą sprzętową (przełącznik w komorze zacisków przelicznika); lock-met - parametr chroniony blokadą metrologiczną (blokada MET, DP:386). (4) wykładnik w, prawidłową wartość parametru otrzymamy mnożąc odczytaną liczbę przez 10 w ; (5) jednostka; (6) informacje dodatkowe: M: parametr modyfikowalny; R: parametr rejestrowany z okresem rejestracji; O: parametr przeznaczony do odczytu; dodatkowo podany jest typ parametru (long long real, short short real, dword, word, byte, boolean, string); (7) sposób obliczania parametru rejestrowanego i jego statusu: Śr: wartość średnia w okresie rejestracji; Ch: wartość chwilowa w momencie rejestracji; Su: suma chwilowych przyrostów za czas rejestracji; Max: maksymalna wartość chwilowa w okresie rejestracji; Min: minimalna wartość chwilowa w okresie rejestracji; (8) poziom uprawnień: U wymagane uprawnienie użytkownika zwykłego - poziom USER (administrator przelicznika, instalator). Modyfikację tych parametrów mogą wykonać też użytkownicy poziomu S oraz M, S - wymagane uprawnienie producenta lub autoryzowanego serwisu fabrycznego; M - wymagane uprawnienie autoryzowanego personelu metrologicznego; G - wymagane uprawnienie programowania parametrów gazu; L wymagane uprawnienie ustawiania limitów procesowych; 1 - wymagane uprawnienie modyfikacji parametrów COM1; 2 - wymagane uprawnienie modyfikacji parametrów COM2. (9) numery rejestrów w protokole ModBUS RTU, TRYB1 (możliwy jest odczyt tylko parametrów 4-ro bajtowe lub krótszych). (10) numery rejestrów w protokole ModBUS RTU, TRYB2 (obejmuje wszystkie parametry). 6

7 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) 0 Vb Licznik objętości gazu w warunkach bazowych; 0 m3 RO ^long Ch >...> Vm Licznik objętości gazu w warunkach pomiaru; Zakres programowania: 0..1e11; 0 m3 RMO ^long Ch U >...> V2 Kontrolny licznik objętości w warunkach pomiaru; 0 m3 O ^long >...> E Licznik energii; 0 kwh RO ^long Ch >...> M Licznik masy; 0 kg O ^long >...> Qb Strumień objętości w warunkach bazowych; 0 m3/h O ^short 9> > Qm Strumień objętości w warunkach pomiaru; 0 m3/h O ^short 11> > QE Strumień energii; 0 kw O ^short 13> > QM Strumień masy; 0 kg/h O ^short 15> > dvb Przyrost licznika objętości na gazomierzu w warunkach bazowych za okres pomiarowy (sumaryczny przyrost liczników Vb (DP:0) i Vbe (DP:255)); 0 m3 RO ^short Su 17> > dvm Przyrost licznika objętości w warunkach pomiaru za okres pomiarowy; 0 m3 RO ^short Su 19> > dv2 Przyrost kontrolnego licznika objętości w warunkach pomiaru za okres pomiarowy; 0 m3 O ^short 21> > de Przyrost energii na gazomierzu za okres pomiarowy (sumaryczny przyrost liczników E (DP:3) i Ee (DP:256)); 0 kwh RO ^short Su 23> > dm Przyrost masy na gazomierzu za okres pomiarowy (sumaryczny przyrost liczników M (DP:4) i Me (DP:257)); 0 kg O ^short 25> > dlf Przyrost impulsów na wejściu LF za okres pomiarowy; 0 imp O ^short 27> > dhf Przyrost impulsów na wejściu HF za okres pomiarowy; 0 imp O ^short 29> > p1 Bieżąca wartość ciśnienia gazu p1; 0 kpa RO ^short Śr 31> > t Bieżąca wartość temperatury gazu t; 0 C RO ^short Śr 33> > p2 Bieżąca wartość ciśnienia gazu p2; 0 kpa RO ^short Śr 35> > R_Pt100 Bieżąca wartość rezystancji czujnika temperatury t; 0 Ohm O ^short 37> > tamb Bieżąca wartość temperatury wewnętrznej; 0 C RO ^short Śr 39> > Batt. Aktualny stan ładunku baterii; 0 % RO ^short Ch 41> > Etl Przewidywany pozostały czas pracy przelicznika na baterii; 0 day O ^short 43> > V batt. Bieżąca wartość napięcia baterii; 0 V RO ^short Min 45> > I batt. Wartość prądu rozładowania podczas pracy na zasilaniu bateryjnym; 0 ma RO ^short Max 47> > Solar batt. Konfiguracja trybu pracy przelicznika przy podłączonym zasilaniu zewnętrznym; Wartość 0 oznacza działanie urządzenia w trybie zasilanie zewnętrzne m.in. pomiary i obliczenia wykonywane co 1 sek; 0 MO ^boolean U 49> Wartość 1 oznacza działanie urządzenia w trybie bateria słoneczna m.in. pomiary i obliczenia wykonywane co 30 sek tryb właściwy dla mniej wydajnego zasilania zewnętrznego; 26 R1 Bieżąca wartość parametru na wejściu rezerwowym 1; 0 RO ^long Śr >...> R2 Bieżąca wartość parametru na wejściu rezerwowym 2; 0 O ^long >...> R3 Bieżąca wartość parametru na wejściu rezerwowym 3; 0 O ^long >...> R4 Bieżąca wartość parametru na wejściu rezerwowym 4; 0 O ^long >...> ^short 59> > Zb Współczynnik ściśliwości w warunkach bazowych; 0 O ^short 61> > Z Współczynnik ściśliwości w warunkach pomiaru; 0 O ^short 63> > K1 Względny współczynnik ściśliwości; Jeśli parametr Algorithm (DP:49) < 4: K1 = Z / Zb; Jeśli parametr Algorithm (DP:49) = 4: wartość K1 jest ustawiana w zakresie 0..5; 0 RMO ^short Śr U 65> >5084 7

8 34 C Współczynnik konwersji; 0 RO ^short Śr 67> > ph Maksymalny szczyt godzinowy dvbh (DP:39) w okresie bieżącej doby rozliczeniowej; 0 m3/h O ^short 69> > eph Przewidywany przyrost godzinowy dvbh (DP:39) w bieżącej godzinie zegarowej; 0 m3/h O ^short 71> > ph max C Maksymalny szczyt godzinowy dvbh (DP:39) w okresie bieżącego miesiąca; 0 m3/h O ^short 73> > ph max P Maksymalny szczyt godzinowy dvbh (DP:39) w poprzednim miesiącu; 0 m3/h O ^short 75> > dvbh Przyrost objętości na gazomierzu w warunkach bazowych za godzinę zegarową (sumaryczny przyrost liczników Vb (DP:0) i Vbe (DP:255)); 0 m3 O ^short 77> > deh Przyrost energii na gazomierzu za godzinę zegarową (sumaryczny przyrost liczników E (DP:3) i Ee (DP:256)); 0 kwh O ^short 79> > ^short 81> > rom Gęstość gazu w warunkach pomiaru; 0 kg/m3 O ^short 83> > rob Gęstość gazu w warunkach bazowych; 0 kg/m3 O ^short 85> > Hs Ciepło spalania; Zakres programowania: 0..66; 0 MJ/m3 RMO ^short Śr G, U 87> > d Gęstość względna; Zakres programowania: 0,07 1,52; 0 RMO ^short Śr G, U 89> > XCO2 Molowy udział dwutlenku węgla; Zakres programowania: 0..30; 0 % RMO ^short Śr G, U 91> > XH2 Molowy udział wodoru; Zakres programowania: ; 0 % RMO ^short Śr G, U 93> > XN2 Molowy udział azotu; Zakres programowania ; 0 % RMO ^short Śr G, U 95> > Algorithm Programowanie algorytmu używanego do obliczania współczynnika ściśliwości gazu: 1 - SGERG-88; 2 - AGA-8 G1; 0 MO ^byte U 97> AGA-8 G2; 4 - względny współczynnik ściśliwości K1=const; 50 Alarm ZSG Generowanie alarmów o kodzie ZD:29; 0 wyłączone (domyślnie), 1 załączone; 0 MO ^byte U 99> time m.-1 0 O ^string >...> login -1 0 O ^dword 103> >5130 Poprzednia (-1) zmiana parametrów gazu: 53 Hs-1 0 MJ/m3 O ^short 105> > data i czas; 54 d-1 0 O ^short 107> > numer konta; 55 XCO2-1 0 % O ^short 109> > wartości Hs, d, XCO2, XH2, XN2; 56 XH2-1 0 % O ^short 111> > XN2-1 0 % O ^short 113> > time m.-2 0 O ^string >...> login -2 0 O ^dword 117> >5154 Poprzednia (-2) zmiana parametrów gazu: 60 Hs-2 0 MJ/m3 O ^short 119> > data i czas; 61 d-2 0 O ^short 121> > numer konta; 62 XCO2-2 0 % O ^short 123> > wartości Hs, d, XCO2, XH2, XN2; 63 XH2-2 0 % O ^short 125> > XN2-2 0 % O ^short 127> > time m.-3 0 O ^string >...> login -3 Poprzednia (-3) zmiana parametrów gazu: 0 O ^dword 131> > Hs-3 - data i czas; 0 MJ/m3 O ^short 133> > d-3 - numer konta; 0 O ^short 135> > XCO2-3 - wartości Hs, d, XCO2, XH2, XN2; 0 % O ^short 137> > XH2-3 0 % O ^short 139> >5186 8

9 71 XN2-3 0 % O ^short 141> > time m.-4 0 O ^string >...> login -4 0 O ^dword 145> >5202 Poprzednia (-4) zmiana parametrów gazu: 74 Hs-4 0 MJ/m3 O ^short 147> > data i czas; 75 d-4 0 O ^short 149> > numer konta; 76 XCO2-4 0 % O ^short 151> > wartości Hs, d, XCO2, XH2, XN2; 77 XH2-4 0 % O ^short 153> > XN2-4 0 % O ^short 155> > time m.-5 0 O ^string >...> login -5 0 O ^dword 159> >5226 Poprzednia (-5) zmiana parametrów gazu: 81 Hs-5 0 MJ/m3 O ^short 161> > data i czas; 82 d-5 0 O ^short 163> > numer konta; 83 XCO2-5 0 % O ^short 165> > wartości Hs, d, XCO2, XH2, XN2; 84 XH2-5 0 % O ^short 167> > XN2-5 0 % O ^short 169> > time m.-6 0 O ^string >...> login -6 0 O ^dword 173> >5250 Poprzednia (-6) zmiana parametrów gazu: 88 Hs-6 0 MJ/m3 O ^short 175> > data i czas; 89 d-6 0 O ^short 177> > numer konta; 90 XCO2-6 0 % O ^short 179> > wartości Hs, d, XCO2, XH2, XN2; 91 XH2-6 0 % O ^short 181> > XN2-6 0 % O ^short 183> > time m.-7 0 O ^string >...> login -7 0 O ^dword 187> >5274 Poprzednia (-7) zmiana parametrów gazu: 95 Hs-7 0 MJ/m3 O ^short 189> > data i czas; 96 d-7 0 O ^short 191> > numer konta; 97 XCO2-7 0 % O ^short 193> > wartości Hs, d, XCO2, XH2, XN2; 98 XH2-7 0 % O ^short 195> > XN2-7 0 % O ^short 197> > time m.-8 0 O ^string >...> login -8 0 O ^dword 201> >5298 Poprzednia (-8) zmiana parametrów gazu: 102 Hs-8 0 MJ/m3 O ^short 203> > data i czas; 103 d-8 0 O ^short 205> > numer konta; 104 XCO2-8 0 % O ^short 207> > wartości Hs, d, XCO2, XH2, XN2; 105 XH2-8 0 % O ^short 209> > XN2-8 0 % O ^short 211> > time m.-9 0 O ^string >...> login -9 0 O ^dword 215> >5322 Poprzednia (-9) zmiana parametrów gazu: 109 Hs-9 0 MJ/m3 O ^short 217> > data i czas; 110 d-9 0 O ^short 219> > numer konta; 111 XCO2-9 0 % O ^short 221> > wartości Hs, d, XCO2, XH2, XN2; 112 XH2-9 0 % O ^short 223> > XN2-9 0 % O ^short 225> > ^short 227> > ^short 229> > ^short 231> > ^short 233> > ^short 235> > ^short 237> >5344 9

10 120 T1 Temperatura odniesienia przy wyznaczaniu wartości ciepła spalania Hs; BLOK-S; BLOK-MET; 0 K MO ^short S 239> > LF factor Waga impulsów LF gazomierza; Zakres programowania: 0, ; BLOK- S; 0 m3/imp MO ^long U >...> HF factor Waga impulsów HF gazomierza; Zakres programowania 0,01..9e10; BLOK- S; 0 imp/m3 MO ^long U >...> HF/LF Bieżąca wartość ilorazu HF/LF; 0 O ^short 245> > time LF Czas między kolejnymi impulsami LF; 0 s O ^long >...> pb Ciśnienie bazowe; 0 kpa O ^long >...> Tb Temperatura bazowa; BLOK-S; BLOK-MET; 0 K MO ^short S 251> > Index Z Numer ostatnio zarejestrowanego alarmu/zdarzenia; 0 O ^dword 253> > Index ZM Liczba wszystkich zmian stanu na liście alarmów; 0 O ^dword 255> > Alarm 1 Binarny stan aktywności alarmów o kodach: 0 31; 0 O ^dword 257> > Alarm 2 Binarny stan aktywności alarmów o kodach: 32 63; 0 O ^dword 259> > Account Numer konta użytkownika; 0 O ^dword 261> > User Numer użytkownika wykonującego ostatnią modyfikację parametru przelicznika; 0 O ^word 263> param. idx Numer ostatnio modyfikowanego parametru; 0 O ^word 265> last v1 Wartość parametru sprzed modyfikacji; 0 O ^long >...> last v2 Wartość parametru po modyfikacji; 0 O ^long >...> auto DST Automatyczna zmiana czasu letni/zimowy; 0 - automatyczna zmiana wyłączona; 0 MO ^boolean U 271> załączona; BLOK-S; 137 CFG lock Stan sprzętowej blokady programowania. Wartość 0 blokada wyłączona, 1 załączona. Załączona blokada chroni przed zmianami wszystkie 0 O ^boolean 273> modyfikowalne parametry z tablicy DP oznaczone BLOK-S ; 138 dt/tm Aktualna data i czas; 0 O ^string >...> dt_ymdw Aktualna data przedstawiona w postaci liczby całkowitej; 0 O ^dword 277> > tm_hmss Aktualny czas przedstawiony w postaci liczby całkowitej; 0 O ^dword 279> > s/n Numer fabryczny; 0 O ^string >...> Station name Nazwa stacji pomiarowej; zakres programowania: ciąg znaków alfanumerycznych o długości ; 0 MO ^string U >...> prog.ver. Wersja oprogramowania; 0 O ^string >...> PLD/ser. Seria programu; 0 O ^string >...> vdp Numer tablicy DP; 0 O ^string >...> vzd Numer tablicy ZD; 0 O ^string >...> dt_comp Data kompilacji programu; 0 O ^string >...> tm_comp Czas kompilacji programu; 0 O ^string >...> backlight Czas wyłączania podświetlenia po zakończeniu działań na klawiaturze przelicznika; zakres programowania: 3..29; 0 s MO ^word U 297> ^short 299> > dtau Okres rejestracji; Zakres programowania: całkowite podzielniki liczby 60; 0 min MO ^word U 301> max reg Horyzont przechowywania danych rejestrowanych odpowiadający wartości parametru dtau; 0 day O ^word 303> Billing hour Godzina początku doby rozliczeniowej; Zakres programowania: 0..23; 0 h MO ^byte U 305> act.alg. Aktualnie wybrany algorytm obliczania współczynnika ściśliwości gazu; 0 O ^string >...> conf Aktualnie wybrana konfiguracja wejść pomiarowych (LF lub LF+HF); 0 O ^string >...> conf subst Binarna konfiguracja przechodzenia na wartości zastępcze p1 i t; Bit nr 1-0 MO ^dword U 311> >

11 ciśnienie, bit nr 2 - temperatura; wartość bitu=1 - wartość zastępcza p1 lub t; wartość bitu=0 - wartość ostatnio poprawnie zmierzona w zakresie pomiarowym p1 lub t; BLOK-S; 157 subst p1 Ciśnienie zastępcze na czas trwania alarmu systemowego przekroczenia zakresu pomiarowego ciśnienia; 0 kpa MO ^short U 313> >5534 Zakres programowania: p1 min (DP:182)..p1 max (DP:183); BLOK-S; 158 subst t Temperatura zastępcza na czas trwania alarmu systemowego przekroczenia zakresu pomiarowego temperatury; 0 C MO ^short U 315> >5536 Zakres programowania: t min (DP:186)..t max (DP:187); BLOK-S; 159 subst p2 Ciśnienie p2 zastępcze podczas przekroczenia zakresu pomiarowego ciśnienia; Zakres programowania: (p2 min (DP:184)..p2 max (DP:185); 0 kpa MO ^short U 317> > Qb peak max Maksymalna wartość strumienia Qb w okresie rejestracji; 0 m3/h RO ^short Max 319> > p1 peak min Minimalna wartość ciśnienia p1 w okresie rejestracji; 0 kpa RO ^short Min 321> > p1 peak max Maksymalna wartość ciśnienia p1 w okresie rejestracji; 0 kpa O ^short 323> > p2 peak min Minimalna wartość ciśnienia p2 w okresie rejestracji; 0 kpa O ^short 325> > p2 peak max Maksymalna wartość ciśnienia p2 w okresie rejestracji; 0 kpa O ^short 327> > Vb0 Licznik objętości gazu w warunkach bazowych podzielony na 2 liczby typu 0 m3 O ^short 329> > Vb1 SHORT REAL. (Vb=10 4 Vb1+Vb0) 4 m3 O ^short 331> > Vm0 Licznik objętości gazu w warunkach pomiaru podzielony na 2 liczby typu 0 m3 O ^short 333> > Vm1 SHORT REAL. (Vm=10 4 Vm1+Vm0) 4 m3 O ^short 335> > E0 Licznik energii podzielony na 2 liczby typu SHORT REAL. (E= kwh O ^short 337> >5558 E1+E0) 170 E1 4 kwh O ^short 339> > qb Strumień objętości w warunkach bazowych; 0 m3/h O ^long >...> qm Strumień objętości w warunkach pomiaru; 0 m3/h O ^long >...> S Binarny stan obecności wejść sygnalizacji w grupie 1-8; Bit=1 - odpowiednie wejście sygnalizacji jest obecne w systemie; 0 O ^byte 345> active S Binarny stan aktywności wejść sygnalizacji w grupie 1-8; Bit=1 - odpowiedni alarm wejścia sygnalizacji jest aktywny; bit=0 alarm jest nieaktywny; 0 O ^byte 347> Binarna polaryzacja wejść sygnalizacji 1-8; Bit=1 - alarm od odpowiedniego 175 polar S wejścia sygnalizacji jest aktywny przy stanie wysokim; bit=0 - przy stanie niskim (np. rozwarcie wejścia); Zakres programowania ; 0 MO ^byte U 349> NS1 0 MO ^string U >...>5583 Opisy wejść sygnalizacyjnych; 177 NS2 0 MO ^string U >...> NS3 0 MO ^string U >...> Index R Indeks ostatnio zarejestrowanej danej z okresem rejestrowanej; 0 O ^dword 357> > Qm min Zakres pomiarowy gazomierza; 0 m3/h MO ^long U >...> Qm max Zakres programowania: 0..9e9; BLOK-S; 0 m3/h MO ^long U >...> p1 min Zakres pomiarowy wejścia ciśnienia p1; 0 kpa MO ^long S >...> p1 max Zakres programowania: ; BLOK-S; BLOK-MET; 0 kpa MO ^long S >...> p2 min Zakres pomiarowy wejścia ciśnienia p2; 0 kpa MO ^long S >...> p2 max Zakres programowania: ; BLOK-S; 0 kpa MO ^long S >...> t min Zakres pomiarowy wejścia temperatury t; 0 C MO ^long S >...> t max Zakres programowania: ; BLOK-S; BLOK-MET; 0 C MO ^long S >...> tamb min 0 C O ^long >...>5645 Zakres pomiarowy temperatury otoczenia; 189 tamb max 0 C O ^long >...>5649 Limit 1 godzinowego przyrostu objętości w warunkach bazowych, powyżej 190 l dvbh 1 którego może zostać aktywowany alarm ZD:13); 0 m3 MO ^long U, L >...>5653 Zakres programowania: 0..9e9; wartość 0 wyłącza kontrolę limitu; 191 l dvbh 2 Limit 2 godzinowego przyrostu objętości w warunkach bazowych, powyżej którego może zostać aktywowany alarm ZD:12; 0 m3 MO ^long U, L >...>

12 Zakres programowania: 0..9e9; wartość 0 wyłącza kontrolę limitu; 192 l dvbh 3 Limit 3 godzinowego przyrostu objętości w warunkach bazowych, powyżej którego zostanie aktywowany alarm ZD:11; 0 m3 MO ^long U, L >...>5661 Zakres programowania: 0..9e9; wartość 0 wyłącza kontrolę limitu; 193 l Qb Dolny limit strumienia w warunkach bazowych; Zakres programowania: 0..9e9; 0 m3/h MO ^long U, L >...> u Qb Górny limit strumienia w warunkach bazowych; Zakres programowania: 0..9e9; 0 m3/h MO ^long U, L >...> l Qm Dolny limit strumienia w warunkach pomiaru; Zakres programowania: 0..9e9; 0 m3/h MO ^long U, L >...> u Qm Górny limit strumienia w warunkach pomiaru; Zakres programowania: 0..9e9; 0 m3/h MO ^long U, L >...> Vm-V2 Dopuszczalna rozbieżność wskazań liczników Vm (DP:1) i Vmd (DP:2); Zakres programowania: ; wartość 0 wyłącza kontrolę; 0 m3 MO ^short U 393> > l HF/LF Wartość poprawna ilorazu impulsów HF/LF gazomierza; Zakres programowania: 0..1e11; wartość 0 wyłącza kontrolę i zamyka 0 MO ^long U >...>5683 alarm 'Błąd gazom. HF/LF'; 199 t HF/LF Dopuszczalna odchyłka ilorazu impulsów HF/LF (DP:123) od zaprogramowanej l HF/LF (DP:198); Zakres programowania: 0..10% wartości limitu l HF/LF. Rozbieżność przekraczająca próg tolerancji 0 % MO ^long U >...>5687 spowoduje zapisanie alarmu 'Blad gazomierza HF2-HF3'; 200 l p1 Limity wartości ciśnienia p1 (l dolny, u górny); 0 kpa MO ^long U, L >...> u p1 Zakres programowania: ; 0 kpa MO ^long U, L >...> l p2 Limity wartości ciśnienia p2 (l dolny, u górny); 0 kpa MO ^long U, L >...> u p2 Zakres programowania: ; 0 kpa MO ^long U, L >...> l t Limity wartości temperatury (l dolny, u górny); 0 C MO ^long U, L >...> u t Zakres programowania: ; 0 C MO ^long U, L >...> l R1 Limity wartości rezerwy 1 (l dolny, u górny); 0 MO ^long U, L >...> u R1 Zakres programowania: -9e9..9e9; 0 MO ^long U, L >...> l R2 Limity wartości rezerwy 2 (l dolny, u górny); 0 MO ^long U, L >...> u R2 Zakres programowania: -9e9..9e9; 0 MO ^long U, L >...> l R3 Limity wartości rezerwy 3 (l dolny, u górny); 0 MO ^long U, L >...> u R3 Zakres programowania: -9e9..9e9; 0 MO ^long U, L >...> l R4 Limity wartości rezerwy 4 (l dolny, u górny); 0 MO ^long U, L >...> u R4 Zakres programowania: -9e9..9e9; 0 MO ^long U, L >...> s/n gas meter Numer fabryczny gazomierza; Zakres programowania: ciąg znaków alfanumerycznych o długości 1..14; 0 MO ^string U >...> s/n p1 sensor Numer fabryczny czujnika ciśnienia p; Zakres programowania: ciąg znaków alfanumerycznych o długości ; BLOK-MET; 0 MO ^string S >...> s/n Pt100 Numer fabryczny czujnika temperatury; Zakres programowania: ciąg znaków alfanumerycznych o długości ; BLOK-MET; 0 MO ^string S >...> s/n R1 Numer fabryczny czujnika wejścia rezerwowego 1; 0 MO ^string U >...> s/n R2 Numer fabryczny czujnika wejścia rezerwowego 2; 0 MO ^string U >...> s/n R3 Numer fabryczny czujnika wejścia rezerwowego 3; 0 MO ^string U >...> s/n R4 Numer fabryczny czujnika wejścia rezerwowego 4; 0 MO ^string U >...> address R1 Adres urządzenia odczytywanego na danym wejściu rezerwowym; Zakres 0 MO ^word U 441> address R2 programowania: ; ; Ustawienie adresu na 0 powoduje wyłączenie 0 MO ^word U 443>

13 223 address R3 odczytu rezerwy; 0 MO ^word U 445> address R4 0 MO ^word U 447> index R1 0 MO ^word U 449> index R2 Indeks tablicy DP parametru odczytywanego z urządzenia podłączonego na 0 MO ^word U 451> index R3 danym wejściu rezerwowym; Zakres programowania: ; 0 MO ^word U 453> index R4 0 MO ^word U 455> type R1 0 MO ^byte U 457> Typ parametru odczytywanego na wejściu rezerwowym; Zakres 230 type R2 0 MO ^byte U 459> programowania: 1 SHORT INT, 3 LONG INT, 4 BYTE, 5 WORD, type R3 0 MO ^byte U 461> DWORD, 7 SHORT REAL, 9 LONG REAL; 232 type R4 0 MO ^byte U 463> LF Stan licznika LF; 0 imp O ^long >...> HF Stan licznika HF; 0 imp O ^long >...> p1_bin 0 bin O ^short 469> > p2_bin Bieżące wartości na wejściach pomiarowych przedstawione w postaci 0 bin O ^short 471> > t_bin binarnej; 0 bin O ^short 473> > tamb_bin 0 bin O ^short 475> > OC Binarna stan aktywności wyjść dwustanowych; jeżeli wartość bitu x = 1 - odpowiednie wyjście jest aktywne; 0 - wyjście nieaktywne; 0 O ^byte 477> Parametr aktywujący wyjście OC1 do pracy jako wyjście częstotliwościowe; 240 OCF Wartość 0 wyjście OC1 dwustanowe; 0 MO ^byte U 479> Wartość 1 wyjście OC1 częstotliwościowe; 241 OCF param. idx Indeks parametru sterującego wyjściem częstotliwościowym; Zakres programowania: (0..max indeks tablicy DP); 0 MO ^word U 481> OCF min 0 MO ^long U >...>5862 Skalowanie parametru sterującego wyjściem częstotliwościowym; 243 OCF max 0 MO ^long U >...> F min Zakres częstotliwości wyjścia OCF; 0 Hz MO ^dword U 487> > F max Zakres dopuszczalny: 0..1e3; 0 Hz MO ^dword U 489> > F out Bieżąca wartość częstotliwości na wyjściu OC1; 0 Hz O ^short 491> > active OC Binarny stan aktywności wyjść dwustanowych; 0 O ^byte 493> polar OC Binarna polaryzacja wyjść dwustanowych; Jeżeli wartość bitu x = 1 - odpowiednie wyjście jest zwarte przy trwającym alarmie sterującym; 0-0 MO ^byte U, L 495> zwarte przy nieaktywnym alarmie sterującym; Zakres programowania 0..7; 249 OC1 alarm code Kod alarmu sterującego wyjściem dwustanowym OC1; Zakres programowania: (0..max kod alarmu tablicy ZD); 0 MO ^word U, L 497> OC2 alarm code Kod alarmu sterującego wyjściem dwustanowym OC2; Zakres programowania: (0..max kod alarmu tablicy ZD); 0 MO ^word U, L 499> OC3 alarm code Kod alarmu sterującego wyjściem dwustanowym OC3; Zakres programowania: (0..max kod alarmu tablicy ZD); 0 MO ^word U, L 501> NOC1 0 MO ^string U >...>5889 Opis danego wyjścia dwustanowego; Zakres programowania: ciąg znaków 253 NOC2 0 MO ^string U >...>5901 alfanumerycznych o długości ; 254 NOC3 0 MO ^string U >...> Vbe Awaryjny licznik objętości gazu w warunkach bazowych; 0 m3 RO ^long Ch >...> Ee Awaryjny licznik energii; 0 kwh RO ^long Ch >...> Me Awaryjny licznik masy; 0 kg O ^long >...> dvbe Przyrost licznika objętości w warunkach bazowych w czasie trwania alarmów systemowych; 0 m3 O ^short 515> > dee Przyrost licznika energii w czasie trwania alarmów systemowych; 0 kwh O ^short 517> > dme Przyrost licznika masy w czasie trwania alarmów systemowych; 0 kg O ^short 519> > Vbe p 0 m3 O ^long >...> Ee p Parametry pomocnicze wykorzystywane podczas rejestracji alarmów; 0 kwh O ^long >...> Me p 0 kg O ^long >...>

14 264 dvb p 0 m3 O ^short 527> > dvm p 0 m3 O ^short 529> > de p 0 kwh O ^short 531> > dm p 0 kg O ^short 533> > dvb t 0 m3 O ^short 535> > dvm t 0 m3 O ^short 537> > de t 0 kwh O ^short 539> > dm t 0 kg O ^short 541> > dvb cal 0 m3 O ^short 543> > dvm cal 0 m3 O ^short 545> > de cal 0 kwh O ^short 547> > dm cal 0 kg O ^short 549> > dvb alg 0 m3 O ^short 551> > dvm alg 0 m3 O ^short 553> > de alg 0 kwh O ^short 555> > dm alg 0 kg O ^short 557> > dvb leg. 0 m3 O ^short 559> > dvm leg. 0 m3 O ^short 561> > de leg. 0 kwh O ^short 563> > dm leg. 0 kg O ^short 565> > time leg. Czas trwania legalizacji; Zakres programowania: ; BLOK-MET; 0 s MO ^dword S, M 567> > p test Ciśnienie wykorzystywane do obliczeń podczas załączonego trybu legalizacji; Zakres programowania: 0..6e6; BLOK-MET; 0 kpa MO ^short S, M 569> > t test Temperatura wykorzystywana do obliczeń podczas załączonego trybu legalizacji; Zakres programowania: ; BLOK-MET; 0 C MO ^short S, M 571> > time test 0 s O ^dword 573> > Vb test 0 m3 O ^short 575> > Vm test Parametry pomocnicze wykorzystywane podczas rejestracji alarmów; 0 m3 O ^short 577> > E test 0 kwh O ^short 579> > M test 0 kg O ^long >...> Vbk Stan licznika objętości w warunkach bazowych Vb (DP:0) w momencie zamykania dowolnego alarmu lub zdarzenia; 0 m3 O ^long >...> Vmk Stan licznika objętości w warunkach pomiaru Vm (DP:1) w momencie zamykania dowolnego alarmu lub zdarzenia; 0 m3 O ^long >...> Ek Stan licznika energii E (DP:3) w momencie zamykania dowolnego alarmu lub zdarzenia; 0 kwh O ^long >...> Mk Stan licznika masy M (DP:4) w momencie zamykania dowolnego alarmu lub zdarzenia; 0 kg O ^long >...> ^boolean 591> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...>

15 ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^long >...> ^short 651> > ^short 653> > ^short 655> > ^short 657> > ^short 659> > ^short 661> > ^short 663> > ^short 665> > ^short 667> > ^short 669> > ^short 671> > ^short 673> > ^dword 675> > USER-000 desc. Opis użytkownika USER-000; 0 MO ^string U >...> USER-001 desc. Opis użytkownika USER-001; 0 MO ^string U >...> USER-002 desc. Opis użytkownika USER-002; 0 MO ^string U >...> USER-003 desc. Opis użytkownika USER-003; 0 MO ^string U >...> USER-004 desc. Opis użytkownika USER-004; 0 MO ^string U >...> ^string >...> USER-000 priv. Uprawnienia użytkownika USER-000; Zakres programowania: ; 0 MO ^dword U 689> > USER-001 priv. Uprawnienia użytkownika USER-001; Zakres programowania: ; 0 MO ^dword U 691> > USER-002 priv. Uprawnienia użytkownika USER-002; Zakres programowania: ; 0 MO ^dword U 693> > USER-003 priv. Uprawnienia użytkownika USER-003; Zakres programowania: ; 0 MO ^dword U 695> > USER-004 priv. Uprawnienia użytkownika USER-004; Zakres programowania: ; 0 MO ^dword U 697> > ^dword 699> > USER-000 pass. Hasło użytkownika USER-000; Zakres programowania: ; 0 MO ^string U >...> USER-001 pass. Hasło użytkownika USER-001; Zakres programowania: ; 0 MO ^string U >...> USER-002 pass. Hasło użytkownika USER-002; Zakres programowania: ; 0 MO ^string U >...> USER-003 pass. Hasło użytkownika USER-003; Zakres programowania: ; 0 MO ^string U >...>

16 355 USER-004 pass. Hasło użytkownika USER-004; Zakres programowania: ; 0 MO ^string U >...> ^string >...> al_ga1 Binarny wektor kontrolny kodów alarmów aktywujących alarm zbiorczy (ZD:55), (kody 0 31); Zakres programowania ; 0 MO ^dword U 713> > al_ga2 Binarny wektor kontrolny kodów alarmów aktywujących alarm zbiorczy (ZD:55), (kody 32 63); Zakres programowania ; 0 MO ^dword U 715> > al_ga3 Binarny wektor kontrolny kodów alarmów aktywujących alarm zbiorczy (ZD:55), (kody 64 95); Zakres programowania ; 0 MO ^dword U 717> > GA_time Czas trwania alarmu zbiorczego (ZD:55); Dozwolone wartości: 0 i 60; Wartość 0 wyłącza kontrolę czasu wtedy alarm jest aktywny tak długo, 0 s MO ^word U 719> jak długo aktywny jest którykolwiek z przypisanych alarmów sterujących; 361 al_gb1 Binarny wektor kontrolny kodów alarmów aktywujących alarm zbiorczy (ZD:54), (kody 0 31); Zakres programowania ; 0 MO ^dword U 721> > al_gb2 Binarny wektor kontrolny kodów alarmów aktywujących alarm zbiorczy (ZD:54), (kody 32 63); Zakres programowania ; 0 MO ^dword U 723> > al_gb3 Binarny wektor kontrolny kodów alarmów aktywujących alarm zbiorczy (ZD:54), (kody 64 95); Zakres programowania ; 0 MO ^dword U 725> > GB_time Czas trwania alarmu zbiorczego (ZD:54); Dozwolone wartości: 0 i 60; Wartość 0 wyłącza kontrolę czasu wtedy alarm jest aktywny tak długo, 0 s MO ^word U 727> jak długo aktywny jest którykolwiek z przypisanych alarmów sterujących; 365 configuration Parametr serwisowy; 0 O ^word 729> NS4 0 MO ^string U >...> NS5 0 MO ^string U >...>6355 Opisy wejść sygnalizacyjnych; 368 NS6 0 MO ^string U >...> NS7 0 MO ^string U >...> NS8 0 MO ^string U >...> COM1 baudrate Prędkość transmisji portu COM1; Zakres programowania: 2400, 4800, 9600, 19200, 38400, 57600, ; 0 bps MO ^dword U, 1 741> > COM1 address Adres transmisji portu COM1; Zakres programowania: ; 0 MO ^word U, 1 743> COM2 baudrate Prędkość transmisji portu COM2; Zakres programowania: 2400, 4800, 9600, 19200, 38400, 57600, ; 0 bps MO ^dword U, 2 745> > COM2 address Adres transmisji portu COM2; Zakres programowania: ; 0 MO ^word U, 2 747> l deh 1 Limit 1 godzinowego przyrostu energii, powyżej którego może zostać aktywowany alarm ZD:61; 0 m3 MO ^long U, L >...>6401 Zakres programowania: 0..9e9; wartość 0 wyłącza kontrolę limitu; 376 l deh 2 Limit 2 godzinowego przyrostu energii, powyżej którego może zostać aktywowany alarm ZD:62; 0 m3 MO ^long U, L >...>6405 Zakres programowania: 0..9e9; wartość 0 wyłącza kontrolę limitu; 377 l deh 3 Limit 3 godzinowego przyrostu energii, powyżej którego zostanie aktywowany alarm ZD:63; 0 m3 MO ^long U, L >...>6409 Zakres programowania: 0..9e9; wartość 0 wyłącza kontrolę limitu; 378 eph time Czas uśredniania Qb (DP:5) do stabilizacji wartości eph (DP: 36). Zakres programowania Wartość domyślna 1; 0 s MO ^word U, L 755> time limit 1 Okres czasu odmierzany od początku godziny zegarowej, w którym alarmy (ZD:13) lub/i (ZD:61) mogą zostać zgłoszone jeżeli zostaną przekroczone odpowiednie limity przyrostu wartości l dvbh 1 (DP:190) i l deh 1 0 min MO ^word U, L 757> (DP:375). Zakres programowania 1..60min. Wartość domyślna 60; 380 time limit 2 Okres czasu odmierzany od początku godziny zegarowej, w którym alarmy (ZD:12) lub/i (ZD:62) mogą zostać zgłoszone jeżeli zostaną przekroczone odpowiednie limity przyrostu wartości l dvbh 2 (DP:191) i l deh 2 0 min MO ^word U, L 759>

17 (DP:376). Zakres programowania 1..60min. Wartość domyślna 60; 381 l0 dvbh 1 Dolny punkt limitu dvbh 1 wyrażony w procentach; Wartość 100% oznacza, że w okresie czasu czas limit 1 (DP:379) wartość limitu będzie stała, 0 % MO ^long U, L >...>6416 równa l dvbh 1 (DP:190); 382 l0 dvbh 2 Dolny punkt limitu dvbh 2 wyrażony w procentach; Wartość 100% oznacza, że w okresie czasu czas limit 2 (DP:380) wartość limitu będzie stała, 0 % MO ^long U, L >...>6420 równa l dvbh 2 (DP:191); 383 a l dvbh 1 Aktualna wartość dynamicznego przyrostu limitu dvbh 1; 0 m3 O ^long >...> a l dvbh 2 Aktualna wartość dynamicznego przyrostu limitu dvbh 2; 0 m3 O ^long >...> Alarm 3 Binarny stan aktywności alarmów o kodach: 64 95; 0 O ^dword 769> > lock MET Stan blokad metrologicznych przelicznika. Wartość prawidłowa: 3. Każda inna wartość oznacza brak zabezpieczeń metrologicznych; 0 MO ^byte M 771> Index ZS Indeks ostatnio skwitowanego alarmu; 0 O ^dword 773> > clearing Bieżący indeks alarmu; ustawienie wartości na 0 powoduje skwitowanie wszystkich alarmów do bieżącego indeksu; 0 MO ^dword U 775> > Alarm lock Paramer informujący o wprowadzeniu blokady na generowanie nowych alarmów pamięć pełna; 0 O ^byte 777> l eph 1 Limit 1 wartości parametru eph (DP:36), powyżej którego zostanie aktywowany alarm (ZD:65); 0 m3 MO ^long U, L >...>6440 Zakres programowania: 0..5e4; wartość 0 wyłącza kontrolę limitu; 391 l eph 2 Limit 2 wartości parametru eph (DP:36), powyżej którego zostanie aktywowany alarm (ZD:66); 0 m3 MO ^long U, L >...>6444 Zakres programowania: 0..5e4; wartość 0 wyłącza kontrolę limitu; 392 p1w min Zakres wskazań wejścia ciśnienia p1; 0 kpa MO ^long S >...> p1w max Zakres programowania: e4; BLOK-S; BLOK-MET; 0 kpa MO ^long S >...> p2w min Zakres wskazań wejścia ciśnienia p2; 0 kpa MO ^long S >...> p2w max Zakres programowania: e4; BLOK-S; BLOK-MET; 0 kpa MO ^long S >...> tw min 0 C O ^long >...>6464 Zakres wskazań wejścia temperatury t; 397 tw max 0 C O ^long >...> p1a 0 MO ^short S, M 795> >6470 Współczynniki kalibracyjne wejścia p1; BLOK-MET; 399 p1b 0 MO ^short S, M 797> > ta 0 MO ^short S, M 799> >6474 Współczynniki kalibracyjne wejścia t; BLOK-MET; 401 tb 0 MO ^short S, M 801> > p2a 0 MO ^short U 803> >6478 Współczynniki kalibracyjne wejścia p2; 403 p2b 0 MO ^short U 805> > act.lang Aktualnie wybrany język urządzenia 0 MO ^byte U 807> languages Dostępne języki urządzenia 0 O ^string >...> time Qm Czas do wyzerowania strumienia Qm (tryb LF). Zakres programowania: , domyślnie 12; 0 min MO ^byte U, L 811> ^short 813> >

18 3.2. Tablica zdarzeń ZD. Tabela przedstawiająca strukturę alarmów obsługiwanych przez przelicznik MacBAT III. [kod] kod zdarzenia lub alarmu wykorzystywany np. do konfiguracji wyjść dwustanowych. [nazwa] nazwa zdarzenia lub alarmu [ilość] ilość parametrów zapisanych ze zdarzeniem lub alarmem [p1 p13] indeksy parametrów z tablicy DP zapisanych ze zdarzeniem lub alarmem Alarm systemowy (liczniki główne przelicznika zatrzymane!). Alarmy procesowe. Zdarzenia chwilowe. Zdarzenia ciągłe. kod nazwa ilość p1 p2 p3 p4 p5 p6 p7 p8 p9 p10 p11 p12 p13 Opis 0 Włączenie MacBAT Start przelicznika 1 Błąd matematyczny Wykryto błąd obliczeniowy przelicznika 2 Przekr.wart.alg Wartości parametrów wejściowych do obliczania współczynników Z i Zb przekraczają zakresy określone dla wybranego algorytmu obliczania współczynnika ściśliwości 3 Przekr. limitu p Wartość ciśnienia p1 poniżej limitu "l p1" (DP:200) lub powyżej u p1 (DP:201) 4 Przekr. limitu p Wartość ciśnienia p2 poniżej limitu "l p2" (DP:202) lub powyżej u p2 (DP:203) 5 Zmiana czasu Wykonano skokową zmianę czasu o mniej niż 10 minut 6 Aut. zmiana czasu Przelicznik automatycznie zmienił czas letni na zimowy (lub odwrotnie) 7 Przekr. limitu t Wartość temperatury t poniżej limitu "l t" (DP:204) lub powyżej u t (DP:205) 8 Uszk.czujn. tamb Wykryto uszkodzenie czujnika temperatury wewnętrznej 9 Limit strum. Qb Wartość strumienia Qb poniżej limitu "l Qb" (DP:193) lub powyżej u Qb (DP:194) 10 Limit strum. Qm Wartość strumienia Qm poniżej zaprogramowanego limitu "l Qm" (DP:195) lub powyżej u Qm (DP:196) 11 Przekr. l dvbh Bieżąca wartość "dvbh" (DP:39) przekroczyła próg l dvbh 3" (DP:192) 12 Przekr. a l dvbh Bieżąca wartość "dvbh" (DP:39) przekroczyła próg a l dvbh 2" (DP:383) 13 Przekr. a l dvbh Bieżąca wartość "dvbh" (DP:39) przekroczyła próg a l dvbh 1" (DP:384) 14 Przekr. Vm-V Różnica stanów liczników Vm i Vmd przekracza tolerancję "Vm-V2" (DP:197) 15 Czestotliwosc LF Wykryto przekroczenie maksymalnej częstotliwości impulsowania LF (2,5Hz) 16 Przekroczenie p Wartość ciśnienia p1 jest spoza zakresu p1 min.. p1 max (DP:182..DP:183) 17 Przekroczenie p Wartość ciśnienia p2 jest spoza zakresu p2 min.. p2 max (DP:184..DP:185) 18
