1 O c z y w i s t y w y b ó r d l a c e l ó w s u s z e n i a z b i o r ó w i p r z e c h o w y w a n i a p l o n ó w w g o s p o d a r s t w i e r o l n y m

2 Zakres oferowanych przez najazdowych systemów podłogowych i systemów przechowywania zbiorów zapewnia pełne zintegrowane rozwiązania, które można dostosować do własnych potrzeb. Zalety systemu podłogowego i magazynowego System stosowany od ponad 30 lat w rolnictwie brytyjskim i europejskim. Elementy wytwarzane są w naszej własnej fabryce, co pozwala zapewnić kontrolę jakości oraz minimalny czas instalacji na miejscu. oryginalne podłogi najazdowe stosowane komercyjnie od ponad 30 lat. Rozwiązania projektowane są i instalowane przez naszych własnych doświadczonych pracowników, dzięki czemu możemy zapewnić pełne zadowolenie klientów. Unikalne wkładki metalowe z otworami 16 g w naszej podłodze typu A1 zapewniają prawie równą podłogę przy jednoczesnym zachowaniu maksymalnej wytrzymałości drewnianej podłogi. Zredukowane odległości pomiędzy legarami podłogowymi, tak aby umożliwić obciążenie na poziomie 5 ton na koło. Sekcje w formie palet skręcane na miejscu ułatwiają konserwację i późniejsze przeniesienie w razie potrzeby. Legary podłogowe z drewna drzew iglastych są zabezpieczane ciśnieniowo przy zastosowaniu technologii TANALISED E w naszym własnym zakładzie zabezpieczającym, tak aby zapewnić długi i bezobsługowy okres użytkowania. Podnoszone panele z uchwytami znajdują się w każdej sekcji podłogi, co ułatwia sprzątanie. DREWNO ZABEZPIECZONE CIŚNIENIOWO 2

3 System podłóg najazdowych Zakres produktów zapewnia pełny system umożliwiający skuteczne suszenie i przechowywanie plonów roślin kombajnowych, w tym cebuli i ziemniaków. Umożliwiająca przepływ powietrza najezdna podłoga drewniana układana jest na poziomej betonowej warstwie bazowej. Podłogi, wykonane z wysokiej jakości drewna dostępne w wersji z drewna drzew liściastych lub drewna drzew iglastych suszonego w piecu suszarniczym, są zdolne do utrzymania faktycznie każdego pojazdu z kołami jezdnymi ogumionymi. Podłogi układane są na legarach z drewna drzew liściastych zabezpieczonych ciśnieniowo przy zastosowaniu technologii TANALISED E. W ten sposób uzyskuje się przestrzeń, przez którą za pomocą wentylatora za pośrednictwem głównego kanału powietrznego nawiewa się powietrze. Odpowiednie budynki po dodaniu ścian obwodowych można przekształcić w nowoczesne obiekty magazynowe. Podłogę suszarniczą można dopasować do większości rodzajów istniejących głównych kanałów powietrznych. Jest ona dostępna w dwóch rodzajach patrz strona 4. Poszczególne części podłogi mogą być wentylowane indywidualnie za pośrednictwem głównego kanału powietrznego i otworów, które zaprojektowano, tak aby zapewnić optymalną komorę powietrzną i niskie opory. podłoga drying suszarnicza floor wentylator fan główny main kanał air powietrzny duct podłoga drying suszarnicza floor Wszystkie rozwiązania challow do suszenia i przechowywania zbiorów są instalowane bezpośrednio przez naszych doświadczonych pracowników. 3

4 Typy Poza ogólnymi korzyściami, jakie podłoga najazdowa zapewnia użytkownikom, system oferuje również dodatkowe korzyści wynikające z wyboru szczegółów projektu. Dostępne typy przedstawiono poniżej. Typ A1 - Ten typ zapewnia prawie równą powierzchnię wymagającą minimalnego zamiatania w celu usunięcia zanieczyszczeń przy zmianie plonów. Aby uzyskać tę cechę bez ograniczenia wytrzymałości, płyty podłogowe zostały wyprofilowane w formie jednolitej sekcji, z wpasowanymi wkładkami metalowymi z otworami. Te cechy zapewniają, że jest to nasz najbardziej popularny typ podłogi. Dostępne opcje: A1H z panelami podłogowymi z drewna drzew liściastych. A1S z panelami podłogowymi z drewna drzew iglastych suszonego w piecu suszarniczym. Typ A1 Drewno drzew liściastych Typ A2 - W tym typie zastosowano wkładki metalowe z otworami położone około 20 mm poniżej powierzchni, dzięki czemu drewno powyżej wkładek zapewnia większą wytrzymałość. W związku z tym na tej podłodze można umieścić większą ilość zbiorów niż na podłodze typu A1, co wiąże się z niższym kosztem tej opcji. Dostępne opcjes: A2H z panelami podłogowymi z drewna drzew liściastych. A2S z panelami podłogowymi z drewna drzew iglastych suszonego w piecu suszarniczym. Typ A1 Drewno drzew iglastych Panele ułatwiające czyszczenie - We wszystkich podłogach typu A1 i A2, w każdej jednostce podłogowej instaluje się wyjmowane prefabrykowane sekcje ułatwiające usuwanie pyłu i niewielkich śmieci. 4 Podłogi każdego typu montuje się na legarach z drewna drzew liściastych zabezpieczonych ciśnieniowo. Typ A2 Drewno drzew liściastych

5 Główne kanały powietrzne Główne kanały powietrzne charakteryzują się potwierdzoną wytrzymałością i stabilnością. Okładzina ze sklejki, tworząca równą osłonę zewnętrzną, jest łączona w systemie pióro wpust, co zapewnia wytrzymałość i szczelność. System można również uzupełnić wentylatornią wewnętrzną, podporowymi ścianami obwodowymi i ścianami oporowymi ograniczającymi plony. Zakres kanałów, zaprojektowany i obliczony przez zespół techniczny, zapewnia wysoką wydajność i dobrze uzupełnia najazdowe podłogi suszarnicze, z którymi generalnie, chociaż niewyłącznie, instaluje się te kanały. Pomiędzy każdą ramą z drewna drzew liściastych umieszczono przesuwny element sterowniczy, dla celów optymalizacji przepływu powietrza pod podłogą najazdową. Ramy kanałów powietrznych są oparte na podłodze betonowej, a boki nie są usztywnione krzyżulcami, dzięki czemu uzyskuje się bezpieczne, łatwe przejście w kanale powietrznym i na pomoście roboczym powyżej. Równe powierzchnie pionowe pozwalają na bezpośredni montaż wewnętrznych ścian działowych. Kanały powietrzne mogą być instalowane centralnie lub w zależności od szerokości magazynu z jednej strony. Dostępne są różne wielkości, tak aby zapewnić właściwą przepustowość pozwalającą na efektywny przepływ powietrza w instalacji suszarniczej. WYSOKOŚĆ MODEL SKŁADOWANIA SZEROKOŚĆ WYDAJNOŚĆ TC mm 1024mm stóp3/h (70,000 m 3 /h) TC mm 1244mm stóp3/h (100,000 m 3 /h) TC mm 1524mm stóp3/h (130,000 m 3 /h) TC mm 1524mm stóp3/h (145,000 m 3 /h) TC mm 1824mm stóp3/h (195,000 m 3 /h) Kanały powietrzne mają ramy z drewna drzew liściastych. 5

6 Ściany oporowe ograniczające plony Podporowe ściany obwodowe Ściany podporowe są doskonałe dla celów przekształcenia istniejących budynków wyposażonych w odpowiednie podłogi betonowe, ale niemających odpowiednich ścian nośnych. Ściany złożone są z drewnianych ram zamocowanych do istniejącej podłogi betonowej z okładziną ze sklejki łączoną w systemie pióro wpust. Ściany podporowe mogą być połączone z podłogą suszarniczą i głównym kanałem powietrznym, dzięki czemu powstaje dostosowany do potrzeb system suszarniczy, lub mogą być montowane oddzielnie, aby zapewnić dodatkową pojemność magazynową. W razie potrzeby dostępne są ściany dwustronne. W ofercie dostępne są wysokości magazynowania maksymalnie do poziomu napełnienia 3600 mm. Ściany działowe Te ściany mają oddzielać plony w przestrzeni magazynowej. Wykonane są z paneli z ramami z drewna drzew liściastych z okładziną ze sklejki po obu stronach i wzmocnieniem w postaci nośnych konstrukcji stalowych. Panele dostarczane są z uchwytami do podnoszenia i zasuwami zwalnianymi ciśnieniowo do usuwania plonów. W ofercie dostępne są wysokości magazynowania maksymalnie do napełnienia dodatkowego 4000 mm. Panele drzwiowe Zaprojektowane do zamykania otworów drzwiowych o szerokości do 6000 mm. Wykonane są z paneli z ramami z drewna drzew liściastych z okładziną ze sklejki po jednej stronie i jedną lub dwoma podporami stalowymi w gniazdach, w zależności od wymaganej wysokości składowania. Panele dostarczane są z uchwytami do podnoszenia i zasuwami zwalnianymi ciśnieniowo do usuwania plonów. W ofercie dostępne są wysokości magazynowania maksymalnie do napełnienia dodatkowego 4000 mm. Płyty drzwiowe Zaprojektowane do zamykania otworów drzwiowych o szerokości do 6000 mm, bez konieczności stosowania dodatkowych podpór. Zbudowane są z płyt z drewna drzew liściastych z dołączonymi przekładkami; są one umieszczane jeden na drugim, do osiągnięcia wymaganej wysokości składowania. W ofercie dostępne są wysokości magazynowania maksymalnie do poziomu napełnienia 3600 mm. 6 Elementy przeznaczone do zastosowania w magazynie.

7 Wentylatornie wewnętrzne Wentylatornie wewnętrzne stanowią alternatywę dla tradycyjnych wentylatorni zewnętrznych, szczególnie w przypadku ograniczonej przestrzeni. Umieszczenie wentylatorów powyżej głównego kanału powietrznego zapewnia korzyść w postaci wykorzystania normalnie niewykorzystanej przestrzeni w magazynie. Wentylatornie wewnętrzne odpowiednie są dla wentylatorów ośrodkowych i osiowych, w razie potrzeby zapewniając jednocześnie wystarczającą przestrzeń do zamontowania palników gazowych. Dodatkową korzyścią jest możliwość zastosowania izolacji akustycznej w ramach konstrukcji, aby ograniczyć poziom hałasu i zamknąć potencjalną drogę wejścia dla insektów na poziomie gruntu. Odpowiednie dla drewnianych i stalowych głównych kanałów powietrznych. 7

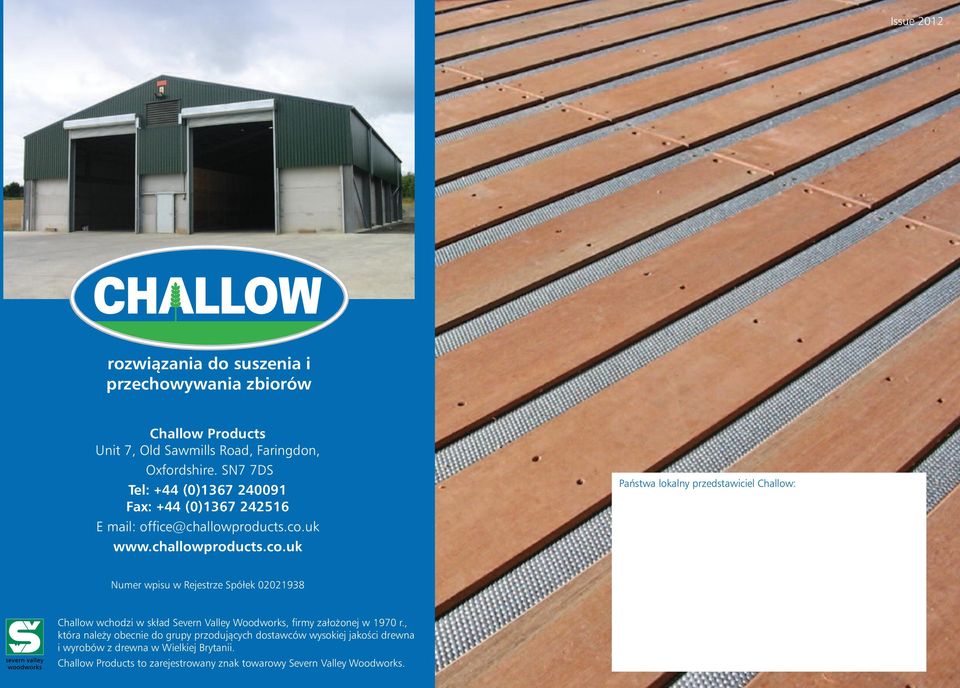

8 Issue 2012 rozwiązania do suszenia i przechowywania zbiorów Challow Products Unit 7, Old Sawmills Road, Faringdon, Oxfordshire. SN7 7DS Tel: +44 (0) Fax: +44 (0) E mail: office@challowproducts.co.uk Państwa lokalny przedstawiciel Challow: Numer wpisu w Rejestrze Spółek Challow wchodzi w skład Severn Valley Woodworks, firmy założonej w 1970 r., która należy obecnie do grupy przodujących dostawców wysokiej jakości drewna i wyrobów z drewna w Wielkiej Brytanii. Challow Products to zarejestrowany znak towarowy Severn Valley Woodworks.
