1 ZGŁOSZENIE ZAMIARU WYKONANIA ROBÓT BUDOWLANYCH PRZYDOMOWA OCZYSZCZALNIA ŚCIEKÓW TYPU EKO BIO 2500 Z POLETKIEM ROZSĄCZAJĄCYM Producent: EKO-BIO Oczyszczalnie Sp. z o.o. spółka komandytowa Bukowiec, ul. Przylesie 7 (dawniej: EKO-BIO J.Kononów, M.Gruszka Sp.j.) tel tel. kom.: , kontakt@oczyszczalnia.net Data opracowania...

2 Spis treści: 1. Deklaracja właściwości użytkowych Opis techniczny Przedmiot i zakres opracowania Lokalizacja Obiekty technologiczne Założenia Przeznaczenie oczyszczalni ścieków Bilans ilości ścieków Jakość ścieków Rozwiązania techniczne Układ technologiczny Zasada działania oczyszczalni typu EKO-BIO Parametry techniczne oczyszczalni: Budowa zbiornika oczyszczalni Sposób zasilania energetycznego oczyszczalni Montaż oczyszczalni Rozruch oczyszczalni Technologia obróbki osadów ściekowych Wpływ gospodarki ściekowej na środowisko naturalne Obsługa oczyszczalni Załączniki graficzne do projektu Kanalizacja sanitarna i zrzut ścieków oczyszczonych do środowiska Kanał ścieków surowych Kanał ścieków oczyszczonych Warunki gruntowo wodne Projektowany odbiornik ścieków oczyszczonych Posadowienie poletka rozsączającego Kolejność wykonania obiektów Niniejsze opracowanie jest własnością firmy EKO-BIO Oczyszczalnie Sp. z o.o. spółka komandytowa i jako takie jest własnością intelektualną właściciela, chronioną prawnie, zgodnie z zapisami Ustawy z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych (Dz. U. z 2006 r. Nr 90, poz. 631 z późn. zm.) Wykorzystanie powyższego opracowania w całości i/lub w części, kopiowanie, rozpowszechnianie w jakiejkolwiek formie wymaga pisemnej zgody właściciela, przy czym właściciel tego opracowania udziela zgody na wykorzystanie tego opracowania swoim klientom, ale tylko w zakresie związanym ze zgłoszeniem budowy

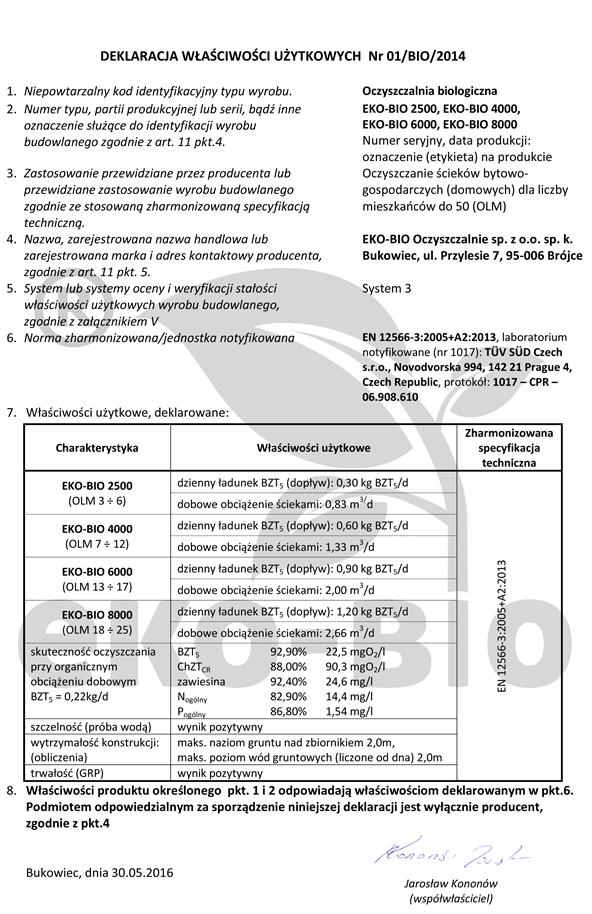

3 1. Deklaracja właściwości użytkowych - 3 -

4 2. Opis techniczny 2.1. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest opis techniczny instalacji przydomowej oczyszczalni ścieków typu EKO-BIO 2500 działającej na zasadzie technologii niskoobciążonego złoża zanurzonego, wspomaganego osadem czynnym, kanalizacji doprowadzającej oraz odprowadzającej ścieki, a także poletka rozsączającego Lokalizacja Zgodnie z obowiązującymi przepisami, w tym Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( Dz. U. Nr 75 z 2002r., poz. 690 z późniejszymi zmianami ) odległości urządzeń przydomowej oczyszczalni ścieków powinny wynosić: 30 m - minimalna odległość pomiędzy studnią dostarczającą wodę, a przewodem rozsączającym, 15 m minimalna odległość pomiędzy studnią dostarczającą wodę, a szczelnymi zbiornikami do gromadzenia nieczystości, 2 m - minimalna odległość do granicy sąsiedniej działki, drogi (ulicy) lub ciągu pieszego od pokryw wylotów wentylacji ze zbiorników bezodpływowych, 5 m - minimalna odległość od okien, drzwi zewnętrznych do pomieszczeń przeznaczonych na pobyt ludzi do pokryw wylotów wentylacji ze zbiorników bezodpływowych, 1,5 m minimalna odległość do najwyższego poziomu wody gruntowej, 3 m - minimalna odległość od drzew, brak norm dla odległości od okien i drzwi zewnętrznych pomieszczeń przeznaczonych na pobyt ludzi, pod warunkiem zastosowania wysokiej instalacji odpowietrzającej. Uwaga: Niniejsza dokumentacja stanowi załącznik do zgłoszenia zamiaru wykonania robót budowlanych. Lokalizację oczyszczalni należy wskazać na mapie do celów lokalizacyjnych, pobranej z odpowiedniego Ośrodka Geodezji. Mapa wraz z wrysowaną oczyszczalnią stanowi załącznik graficzny Obiekty technologiczne Na działce zaplanowano poszczególne obiekty: zbiornik biologicznej oczyszczalni ścieków typu EKO-BIO 2500 poletko rozsączające 2.4. Założenia Do niniejszego opracowania przyjęto wytyczne do projektowania oczyszczalni przydomowej typu EKO-BIO 2500 wyprodukowanej przez firmę EKO-BIO: - jednostkowa ilość ścieków 1-6RLM 830dm 3 /d - istniejące warunki gruntowo-wodne, - skład ścieków, jak dla ścieków socjalno-bytowych Przeznaczenie oczyszczalni ścieków Przydomowe oczyszczalnie ścieków typu EKO-BIO, pracujące w technologii niskoobciążonego złoża zanurzonego wspomaganego osadem czynnym, przeznaczone są do oczyszczania oraz odbioru ścieków oczyszczalni indywidualnych, z budynków mieszkalnych. Dobór wielkości oczyszczalni dokonywany jest na podstawie objętości dopływających ścieków i ładunku substancji organicznych wyrażonych w BZT 5 [kg/d]. Oczyszczalnia typu EKO-BIO 2500, będzie działać na podstawie następujących parametrów: liczba stałych użytkowników osób - 4 -

5 objętość ścieków dopływających do oczyszczalni - maksymalnie 0,83m 3 /d dobowy ładunek substancji organicznych BZT 5 =0,3 kg/d 2.6. Bilans ilości ścieków Ilość ścieków, jaką obciążona będzie przydomowa oczyszczalnia. TABELA NR 1 TYP OCZYSZCZALNI Qdśr [m 3 /d] Qdmax [m 3 /d] Qhśr [m 3 /h] Qhmax [m 3 /h] EKO-BIO ,6 0,83 0,025 0, Objaśnienie symboli: Qdśr - średnia dobowa ilość ścieków [m 3 /d], Qdmax - maksymalna dobowa ilość ścieków [m 3 /d], Qhśr - średnia godzinowa ilość ścieków [m 3 /h], Qhmax - maksymalna godzinowa ilość ścieków [m 3 /h], RLM - równoważna liczba mieszkańców RLM 2.7. Jakość ścieków Ścieki surowe Do obliczeń przyjęto stężenie zanieczyszczeń w ściekach surowych z uwzględnieniem warunków sanitarnych w budynkach jednorodzinnych. BZT 5 = 400 mgo 2/dm 3 ChZT Cr= 800 mg O 2/ dm 3 Zawiesiny ogólna = 350 mg/ dm 3 TABELA NR 2 Ładunki zanieczyszczeń niesionych przez ścieki surowe obliczono na podstawie wyżej wymienionych stężeń BZT5 [ kg/dobę] 0,33 CHZT Cr [ kg/dobę] 0,66 Zawiesina ogólna [ kg/dobę] 0,29 Ścieki oczyszczone TABELA NR 4 Zbadana redukcja wskaźników zanieczyszczeń w ściekach oczyszczonych w oczyszczalni typu EKO-BIO BZT5 22,5 g O2/m 3 92,9% ChZT Cr 90,3 g O2/m 3 88 % Zawiesina ogólna 24,6 g/m 3 92,4 % 2.8. Rozwiązania techniczne Do oczyszczania ścieków gospodarczo-bytowych pochodzących z budynku jednorodzinnego, proponuje się następujący typ oczyszczalni przydomowej - EKO-BIO 2500 firmy EKO-BIO. Oczyszczalnia pracuje w technologii niskoobciążonego złoża zanurzonego wspomaganego osadem czynnym. Połączenie dwóch technologii oczyszczania biologicznego skutkuje wysoką redukcją - 5 -

6 podstawowych wskaźników zanieczyszczeń tj. BZT5, ChZT Cr, zawiesina ogólna, azot ogólny oraz fosfor ogólny. Procesy oczyszczania zachodzą w cienkościennym zbiorniku wykonanym z żywicy poliestrowej, wzmacnianej włóknem szklanym, o przekroju cylindrycznym. W zbiorniku zachodzą oba procesy unieszkodliwiania substancji zawartych w ściekach, tj. denitryfikacja i nitryfikacja. Projektowana oczyszczalnia posiada udokumentowaną przez Jednostkę Notyfikowaną zgodność z Normą PN EN :2005+A2:2013 i jest znakowana europejskim znakiem bezpieczeństwa CE Układ technologiczny Układ technologiczny projektowanej oczyszczalni składa się z następujących elementów: zbiornik oczyszczalni: - komora denitryfikacji - komora nitryfikacji - komora osadu wtórnego - sterownik i kompresor dozowania powietrza - system napowietrzania złoża aktywnego - złoże aktywnego - system zawrotu osadu wtórnego poletko rozsączające Zasada działania oczyszczalni typu EKO-BIO Dostarczenie ścieków odbywa się przyłączem kanalizacyjnym do osadnika gnilnego, którym jest komora denitryfikacji, gdzie następuje separacja tłuszczów, sedymentacyjne oddzielenie części stałych zawartych w ściekach i beztlenowy proces oczyszczania ścieków. Produkty rozkładu fermentacji osiadają na dnie, w postaci osadu. Z komory denitryfikacji podczyszczone ścieki trafiają do drugiej komory nitryfikacji, gdzie na złożu biologicznym, napowietrzanym mechanicznie następuje dalszy tlenowy proces oczyszczania ścieków. Złoże biologiczne, w postaci różnorodnych szczepów bakterii tlenowych, namnaża się na swobodnie pływających elementach z tworzywa sztucznego. Kształt tych elementów został dobrany tak, aby zapewnić możliwie największą powierzchnię w rozwinięciu (powyżej 160 m2/m3). Bakterie w procesach tlenowych rozkładają szkodliwe substancje zawarte w ściekach, jednocześnie namnażając się w postaci cienkiej błony filmu na kształtkach. Oprócz tego w komorze nitryfikacji namnaża się osad czynny, w postaci swobodnie pływających kłaczków wspomagając procesy oczyszczania ścieków. Zastosowana technologia jest odporna na chwilowe spiętrzenia w dopływie ścieków, jak również na przerwy w napowietrzaniu spowodowane np. awariami sieci energetycznej. Z chwilą namnożenia się odpowiednio grubej warstwy flory bakteryjnej odrywa się ona od podłoża i wraz z przepracowanym osadem czynnym, przelewowo przedostaje się do komory osadu wtórnego skąd pompą mamutową, w postaci osadu zawracana jest do komory denitryfikacji, gdzie osiada na dnie w postaci osadu. Proces ten wspomagany jest przez okresowe dozowanie powietrza poprzez rurowe dyfuzory drobnopęcherzykowe, do których powietrze dostarczane jest z dmuchawy membranowej. W wyniku tego procesu następuje ciągłe odmładzanie pracującej flory bakteryjnej co zapewnia ciągłą wysoką sprawność procesu oczyszczania. W komorze osadu wtórnego na dnie gromadzi się osad zawracany w całości, a oczyszczona woda wyprowadzana jest ze zbiornika oczyszczalni przelewowo. Ścieki po oczyszczaniu mogą być wprowadzane do wód płynących, lub gruntu. Każdorazowo muszą być zachowane wymogi ochrony środowiska dotyczące ilości substancji odprowadzanych ze ściekami oczyszczonymi. Oczyszczalnie EKO-BIO pozwalają na wykorzystanie szerokiego spektrum możliwych odbiorników gruntowych, takich jak drenaże rozsączające, tunele rozsączające lub odbiorniki hydrobotaniczne wykorzystujące niektóre rośliny (trzcina, pałka, kosaćce, wierzba energetyczna). Najczęściej - 6 -

7 stosowanym odbiornikiem jest drenaż rozsączający, który może mieć zastosowanie szczególnie w zwłaszcza w zbiornikach mniejszych 2,5; 4,0; 6,0 m3. Zastosowanie drenażu rozsączającego w przypadku zbiornika 8,0m3 wymaga większych powierzchni pod zabudowę, co ograniczone jest każdorazowo powierzchnią działki, gdzie posadowiona jest oczyszczalnia Parametry techniczne oczyszczalni: EKO-BIO 2500 Typ oczyszczalni EKO-BIO 2500 Stopień redukcji zanieczyszczeń przy organicznym obciążeniu dobowym BZT5 = 0,22kg/d BZT5-92,9%, ChZTCR 88%, zawiesina- 92,4% Nogólny 82,9%, Pogólny 86,8% Liczba użytkowników 1-6 Przepustowość [m 3 /d] 0,83 Nominalny ładunek zanieczyszczeń BZT5 [kg/d] 0,3 Materiał zbiornika Żywica poliestrowa wzmacniana włóknem szklanym Wymiary zbiorników (dł./szer./wys.) [mm] 2370/1440/1270 Wysokość od dna do podstawy dopływu/odpływu ścieków [mm] 1070/1050 Średnica dopływu/odpływu [mm] 160/110 Masa zbiornika [kg] Max. Głębokość posadowienia dna zbiorników [m p.p.t] 3,27 Włazy rewizyjne [mm] 680 i 495 Wywóz osadu Co 9 miesięcy Gwarancja 10 lat na zbiornik Certyfikat Deklaracja właściwości użytkowych Nr 01/BIO/ Budowa zbiornika oczyszczalni Zbiorniki oczyszczalni ścieków typu EKO-BIO wykonane są w postaci cienkościennych zbiorników z żywicy poliestrowej wzmacnianej włóknem szklanym, o przekroju cylindrycznym. Parametry materiałowe: wytrzymałość na zgniatanie w warunkach laboratoryjnych 339,4 ±77,7 MPa, średni moduł sprężystości przy zginaniu (próbka niestarzona) ± 880 MPa, średni moduł sprężystości przy zginaniu (próbka starzona w wodzie, temp ) 4348 ± 152 MPa Sposób zasilania energetycznego oczyszczalni. a) Dmuchawa membranowa b) Sterownik czasowy c) Przewód elektryczny zakończony wtyczką ( 230 V ) Montaż oczyszczalni Przed przystąpieniem do instalacji należy koniecznie zapoznać się z treścią instrukcji montażu. Stosowanie się do zawartych w instrukcji montażu zaleceń, jest warunkiem zachowania gwarancji. Jeśli podczas montażu pojawią się jakiekolwiek pytania lub wątpliwości prosimy niezwłocznie kontaktować się ze sprzedawcą/producentem celem uzyskania wskazówek o dalszym postępowaniu. Porady można zasięgnąć bezpośrednio u producenta - dzwoniąc na numer telefonu komórkowego , od poniedziałku do piątku w godzinach

8 W celu posadowienia zbiornika oczyszczalni, należy wykonać wykop o głębokości umożliwiającej właściwe podłączenie wylotu rury ściekowej z budynku z rurą wlotową oczyszczalni - wymagany spadek to 2,5% na każdy metr (2,5cm na metr bieżący). Wymiary wykopu muszą zapewnić możliwość wykonania obsypki. Minimalny wymiar wykopu, to wymiary zbiornika plus 1 metr dla długości i szerokości oraz przynajmniej 20cm więcej niż wysokość zbiornika. Dno zbiornika wypełnić podsypką z piasku stabilizowanego cementem (tzw. suchy chudziak ) o grubości 0,2 metra. W przypadku konieczności głębszego zakopania zbiornika (maksymalnie 2,0m-liczone od górnej krawędzi części walcowej zbiornika) dostarczamy specjalne nadbudowy do włazów zbiornika, tak aby pokrywy włazów do pozostawały zawsze odsłonięte na powierzchni terenu nie mniej niż 5 7cm nad poziomem gruntu. Średnica rury wlotowej zbiornika jest wykonana z kształtek PCV o średnicy 160mm. Jeśli kanalizacja, z budynku, wyprowadzona jest rurą innej średnicy można przed podłączeniem do oczyszczalni założyć stosowną redukcję. Dno wykopu należy wyłożyć minimum 20 centymetrowej grubości warstwą podsypki z suchego betonu 1/15. Zbiornik wstawiony na dno wykopu należy wypoziomować wzdłuż osi podłużnej, zalać wodą do 1/3 wysokości (licząc od dna), ponownie wypoziomować wzdłuż osi długiej i zasypywać gruntem rodzimym bez kamieni i brył piasku. Każdą 30-40cm warstwę gruntu rodzimego należy zagęścić do J min = 0,97. Zbiornik oczyszczalni EKO-BIO, nie może być instalowany pod ciągami jezdnymi (co najwyżej pod ciągami pieszymi), powinien zapewniać łatwy dojazd i techniczną obsługę taboru asenizacyjnego. Oczyszczalnia EKO-BIO może być instalowana w gruncie nawodnionym. W przypadku instalacji urządzenia w gruncie niestabilnym (glina, glina piaszczysta, zwietrzelina skalna i inne grunty niestabilne) konieczna jest wymiana gruntu rodzimego na piach żółty grunt stabilny. Piasek można dodatkowo stabilizować cementem (suchy beton 1/15). Suchy beton koniecznie należy stosować do zasypania zbiornika w przypadku wysokiego poziomu wód gruntowych. W szczególnych przypadkach instalacji, takich jak:, w gruncie niestabilnym, przy wysokim poziomie wód gruntowych, w gruncie nieprzepuszczalnym uniemożliwiającym wsiąkanie wody należy wykonać dodatkowe zabezpieczenia zbiornika (patrz treść punktu 16 niniejszego dokumentu). Dla zapewnienia prawidłowego przewietrzania układu istotnym jest aby wszystkie przybory zostały zaopatrzone w prawidłowo wykonane syfony, a wywiewna wentylacja wysoka pionu kanalizacyjnego została poprowadzona rurą o średnicy minimum 110mm, przynajmniej 30cm ponad kalenicę dachu, bez przewężeń na całej długości Rozruch oczyszczalni Rozruch oczyszczalni należy wykonać zgodnie z instrukcją dostarczona przez producenta EKO- BIO Technologia obróbki osadów ściekowych Osady powstające podczas pracy oczyszczalni odkładane będą w osadniku wstępnym i raz na 9 miesięcy, za pomocą wozu asenizacyjnego, wywożone do oczyszczalni ścieków prowadzącej gospodarkę osadową Wpływ gospodarki ściekowej na środowisko naturalne Biologiczna oczyszczalnia ścieków stanowi rozwiązanie problemu gospodarki ściekowej w projektowanym budynku. Oczyszczone ścieki posiadają parametry zgodne z Rozporządzeniem Ministra Środowiska z dnia 18 listopada 2014 r. w sprawie warunków jakie należy spełnić przy wprowadzaniu ścieków do wód lub ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz.U. z 2014 poz. 1800). Wysoka skuteczność oczyszczalni pozwala na odprowadzenie oczyszczonych ścieków bez ryzyka zanieczyszczenia środowiska

9 2.18. Obsługa oczyszczalni Oczyszczalnie EKO-BIO zostały zaprojektowane i wykonane w taki sposób, aby ich eksploatacja była jak najmniej uciążliwa dla użytkownika. Są one w pełni zautomatyzowane i nie wymagają codziennej uwagi. W celu zapewnienia właściwej pracy oczyszczalni EKO-BIO konieczne jest przynajmniej raz na 9 miesięcy wybranie osadu z komory denitryfikacji (cała zawartość komory) i tylko z niej, nie wolno opróżniać pozostałych dwóch komór Po opróżnieniu urządzenia z osadu nadmiernego należy dokonać zaszczepienia preparatem bakteryjnym w ilości jak przy pierwszym uruchomieniu, to jest w podwójnej dawce zalecanej przez producenta preparatu, powtórzonej dwukrotnie w odstępie tygodnia. W zakres czynności serwisowych wchodzi oczyszczenie filtra dmuchawy membranowej, oraz ogólna kontrola wzrokowa wszystkich elementów oczyszczalni. Zalecane jest aby przynajmniej raz w tygodniu dokonać wzrokowej kontroli pracy urządzenia, poprzez sprawdzenie czy pracuje dmuchawa oraz czy widoczne jest wydobywanie się pęcherzyków powietrza (połączone z intensywnym mieszaniem zawartości) w sekcji nitryfikacji (Uwaga: dmuchawa nie pracuje cały czas, a jedynie w cyklach charakterystycznych dla poszczególnych modeli urządzenia). Dla zachowania najwyższej sprawności urządzenia zaleca się okresowe (raz na 14 dni) dozowanie biopreparatów typu: BIOSAN KZ-2000, Biolatrin, BIO-7 Entretien, Septonic itp. Wprowadzają one starannie wyselekcjonowane szczepy bakterii oraz enzymy. Dzięki temu urządzenie jest całkowicie odporne na ewentualne nadmierne stosowanie środków dezynfekujących oraz inne czynniki mogące negatywnie wpływać na ilość i jakość kultur bakteryjnych bytujących w zbiorniku, odpowiedzialnych za prawidłową pracę urządzenia. Nie wolno wprowadzać surowego kondensatu z kondensacyjnych pieców c.o. do oczyszczalni. Jeśli zachodzi taka konieczność należy zastosować tzw. neutralizator kondensatu. W przeciwnym wypadku praca oczyszczalni ulegnie bardzo poważnym zaburzeniom których nie obejmuje gwarancja udzielana przez producenta. Nie wolno podłączać do urządzenia urządzeń służących uzdatnianiu (zmiękczaniu) wody, bazujących na kolumnach jonowymiennych, stosowana w regeneracji jonitów solanka powoduje poważne zaburzenia pracy oczyszczalni, których nie obejmuje gwarancja udzielana przez producenta. ZASADY BEZPIECZEŃSTWA W UŻYTKOWANIU OCZYSZCZALNI Podczas montażu i eksploatacji, oraz okresowych czynnościach serwisowych należy: przestrzegać zasad bezpieczeństwa i higieny pracy przy eksploatacji, remontach i konserwacji sieci kanalizacyjnych; przestrzegać zasad bezpieczeństwa i higieny pracy w oczyszczalniach ścieków. Instalacja kanalizacyjna doprowadzająca ścieki surowe do oczyszczalni przydomowej powinna spełniać wymagania prawidłowej wentylacji poprzez drożną instalację kanalizacyjną, przykanalik i piony kanalizacyjne z wywiewkami ponad dach, usytuowana poza ciągami pieszymi może być dodatkowo wentylowana poprzez otwory włazowe na klucz do podniesienia pokrywy; włazy rewizyjne wyposażone są fabrycznie w system zamknięć, należy bezwzględnie pamiętać o prawidłowym zabezpieczeniu przed dostępem przez np. dzieci (lub osoby trzecie), poprzez zamknięcie włazów przez cały czas eksploatacji, z wyjątkiem okresowych czynności eksploatacyjnych, jak na przykład okresowe opróżnianie pierwszej komory; opróżnianie zbiorników lub komór oczyszczalni przydomowych typu EKO-BIO z osadów powinno odbywać się tylko specjalizowanymi wozami asenizacyjnymi. Użytkownik oczyszczalni powinien poinformować obsługę taboru asenizacyjnego o warunkach dojazdu do zbiornika, należy zapewnić dojazd do oczyszczalni w taki sposób, aby nie nastąpiło najechanie ciężkim sprzętem na zbiornik; użytkownik oczyszczalni pod żadnym pozorem nie może wchodzić do zbiornika (zbiornik nie posiada stopni włazowych). Czynności związane z obsługa mogą wykonać osoby z uprawnieniami, - 9 -

10 przeszkolone i zaopatrzone w odpowiedni sprzęt; udrożnienie drenażu rozsączającego mogą wykonać osoby uprawnione posiadające odpowiednią wiedzę i doświadczenie, wyposażone w odpowiedni sprzęt w tym urządzenia do płukania pod ciśnieniem, w razie konieczności całkowitego opróżniania komór zbiorniki nie mogą być dezynfekowane, skrobane, myte. użytkownik oczyszczalni pod żadnym pozorem nie może dokonywać demontażu, przeróbek bądź napraw urządzeń zamontowanych fabrycznie przez producenta. Zasady higieniczne i zdrowotne w trakcie wykonywania przeglądów i czynności serwisowoeksploatacyjnych: - podczas pracy przy oczyszczalni nie wolno jeść posiłków, pić, palić papierosów - należy stosować ochronne rękawice gumowe, ochronne okulary, - nie dopuszczać do kontaktu ścieków ze skórą Do oczyszczalni nie wolno wprowadzać: substancji nie ulegających rozkładowi biologicznemu tj; tekstylia, tworzywa, guma, materiały sanitarne. Nie wolno doprowadzać do systemu oczyszczalni wód powierzchniowych (opadowych) oraz należy unikać zanieczyszczania systemu środkami higieny osobistej wykonanymi z tworzyw sztucznych - nie ulegają one procesom rozkładu. trucizn i substancji toksycznych (substancje te nie mogą być likwidowane w kanalizacji) farb i rozpuszczalników (substancje te nie mogą być likwidowane w kanalizacji), stężonych kwasów i zasad (substancje te nie mogą być likwidowane w kanalizacji), substancji ropopochodnych, smarów, olejów maszynowych (substancje te nie mogą być likwidowane w kanalizacji), innych substancji, których likwidowanie w kanalizacji jest zabronione przepisami prawa z zakresu ochrony środowiska i praw pokrewnych Załączniki graficzne do projektu

11 - 11 -

12 3. Kanalizacja sanitarna i zrzut ścieków oczyszczonych do środowiska 3.1. Kanał ścieków surowych Doprowadzenie ścieków surowych do oczyszczalni przydomowej z budynku będzie odbywać się kanalizacją grawitacyjną wykonaną z rur kanalizacyjnych PCV Ø 160 mm. Rury należy układać w podsypce piaskowej ze spadkiem 2,5%, zgodnym z kierunkiem przepływu ścieków Kanał ścieków oczyszczonych Oczyszczone ścieki odprowadzane będą z oczyszczalni, do poletka rozsączającego, projektowanym kanałem zrzutowym, wykonanym z rur PCV Ø 110mm. Rury należy układać na podsypce piaskowej ze spadkiem 0,5%, zgodnym z kierunkiem przepływu ścieków oczyszczonych Warunki gruntowo wodne Należy określić warunki gruntowo-wodne występujące w miejscu planowanego posadowienia oczyszczalni. Warunki powinny zostać zweryfikowane w toku badań geotechnicznych, a także opisane w odrębnym opracowaniu. TABELA NR 5 Podział gruntów na klasy w zależności od ich wodoprzepuszczalności [Błażejewski 2003] Klasa przepuszczalności Czas wsiąkania wody [min] Rodzaj gruntu gruntu A do 2 min rumosze, żwiry, pospółki B od 2 do 18 piaski grube i średni C od 18 do 180 piaski drobne, lessy D od 180 do 780 piaski pylaste i gliniaste E powyżej 780 (13 godzin) gliny, iły, skały niespękane, grunty organiczne 3.4. Projektowany odbiornik ścieków oczyszczonych Ścieki po oczyszczeniu w przydomowej oczyszczalni odprowadzane będą do gruntu za pośrednictwem poletka rozsączającego. Odbiornik ścieków został dobrany po ustalenia warunków gruntowo-wodnych. Na dużej działce, przy gruncie dobrze przepuszczalnym i wodach podskórnych nie płycej niż 2,5m pod poziomem terenu, znakomitym pomysłem jest odprowadzenie oczyszczonych ścieków do gruntu, z wykorzystaniem poletka rozsączającego Posadowienie poletka rozsączającego W miejscu projektowanego poletka, wykonać wykop 25m 2 i głębokości 40cm. Głębokość uzależniona od wyjścia rur drenażowych, powiększona o 40cm. Wykop uzupełnić do poziomu umiejscowienia poletka podsypką żwirową. Całość zasypać piaskiem. (dokładne zalecenia u producenta) 3.6. Kolejność wykonania obiektów Elementy należy wykonać w następującej kolejności: kanał ścieków surowych, linia kablowa zasilająca, posadowienie zbiornika oczyszczalni, kanał ścieków oczyszczonych, posadowienie poletka rozsączającego w wykopie
