1 DOKUMENTACJA TECHNICZNO-RUCHOWA Klimatyzator ścienny typu Split. Model LIBERTY PLUS ASW-H09E4/LHR1DI ASW-H12E4/LHR1DI ASW-H18E4/LHR1DI ASW-H24D4/LHR1DI Zachowaj instrukcję w dobrym stanie aby móc z niej skorzystać w przyszłości. GENERALNY DYSTRYBUTOR MARKI AUX W POLSCE: Action Energy Sp. z o.o. ul. Zakopiańska 159, Kraków T: E: biuro@cnaux.pl W:

2 SPIS TREŚCI Specyfikacja produktu 3 Wymiary 4 Schemat chłodniczy: 5 Tylko chłodzenie 5 Pompa ciepła - chłodzenie 6 Pompa ciepła - ogrzewanie 7

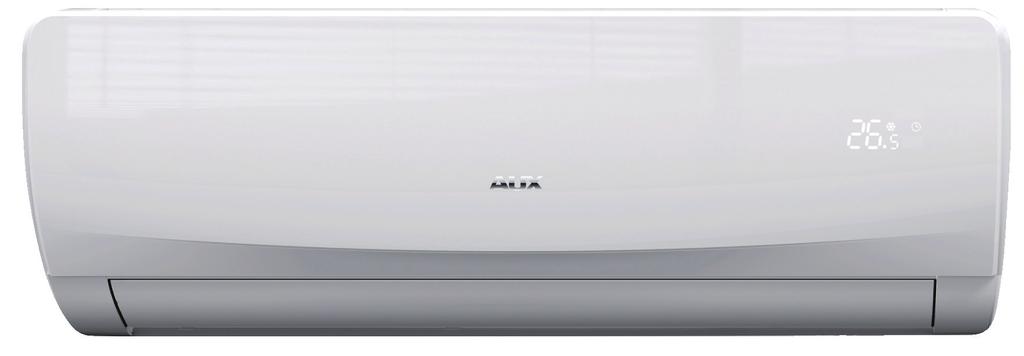

3 SPECYFIKACJA PRODUKTU JEDNOSTKA WEWNĘTRZNA JEDNOSTKA ZEWNĘTRZNA 3

4 WYMIARY JEDNOSTKA WEWNĘTRZNA Model Btu/h Btu/h Btu/h Btu/h Szerokość mm Głębokość mm Wysokość mm JEDNOSTKA ZEWNĘTRZNA Model Btu/h Btu/h Btu/h Btu/h Szerokość mm Głębokość mm Wysokość mm

5 SCHEMAT CHŁODNICZY TYLKO CHŁODZENIE 5

6 6 POMPA CIEPŁA - CHŁODZENIE

7 POMPA CIEPŁA - OGRZEWANIE 7

8 SCHEMAT ELEKTRYCZNY Opis Indor Unit Elektric Chart Y/G Brown Blue Black Red Fan Motor Display recive Panel Transfomer Step Motor Controlling board Controlling Panel Transfer board Receive Board Display Board Position Switch Drive Board Force switch Auto Button To Power Wyjaśnienie Schemat elektryczny jednostki wew. Żółto - zielony Bązowy Niebieski Czarny Czerwony Silnik wentylatora Płytka wyświetlacza z odbiornikiem sygnału Transformator Silnik krokowy płyta sterująca Płyta sterujaca Płyta łączaca Płyta odbiornika syganału Płyta wyświetlacza Przełącznik położenia Płtyta zasilająca Włącznik awaryjny Włącznik awaryjny trybu auto Do zasilania 8

9 To Outdoor Temperature Sensor Anion Generator High Voltage Elektrostatic Duster Some models have no content inside dashed frame Three Board Connect have no earth terminal, Y/G direct connect to panel To indor unit AC Fan Motor DC Fan Motor Oientation Valve Heater Reactor Compressor Electronic expansiv valve optional EXHAUST Pipe out Room out Switch Do jednostki zewnetrznej Czujnik Temperatury Generator Jonów Filtr elektrostatyczny Niektóre modele nie posiadają elementów w kropkowanych ramkach Kostka terminala przyłaczeniowego nie ma uziemienia, przewód żóto-zielny podłączyć bezpośrednio do obudowy Do jednostki wewnetrznej Silnik prądu stałego Silnik prądu zmiennego Zawór kierunkowy (4 drogowy) Grzałka Cewka Spężarka Opcjonalny elektroniczny zawór rozprężny Przegrzanie Koniec wymiennika Temperatura zewnętrzna Presostat 9

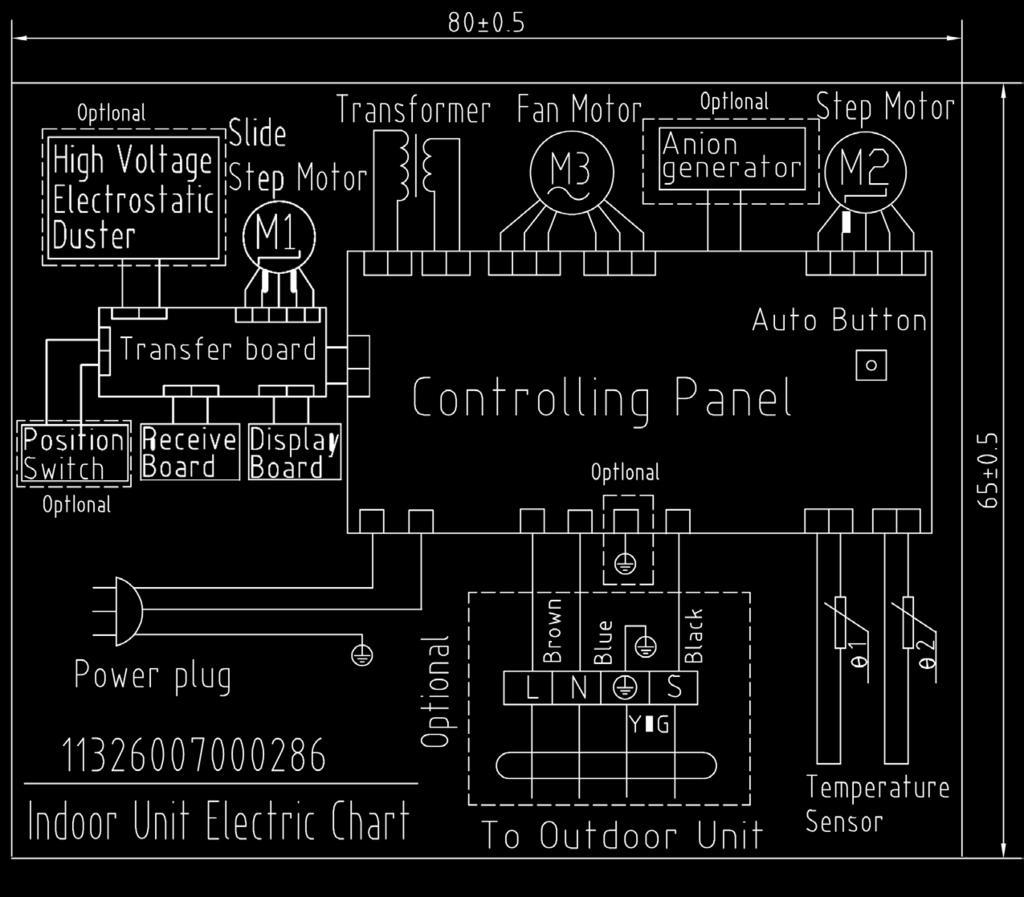

10 JEDNOSTKA WEWNĘTRZNA Schemat dla 09/12/18K 10

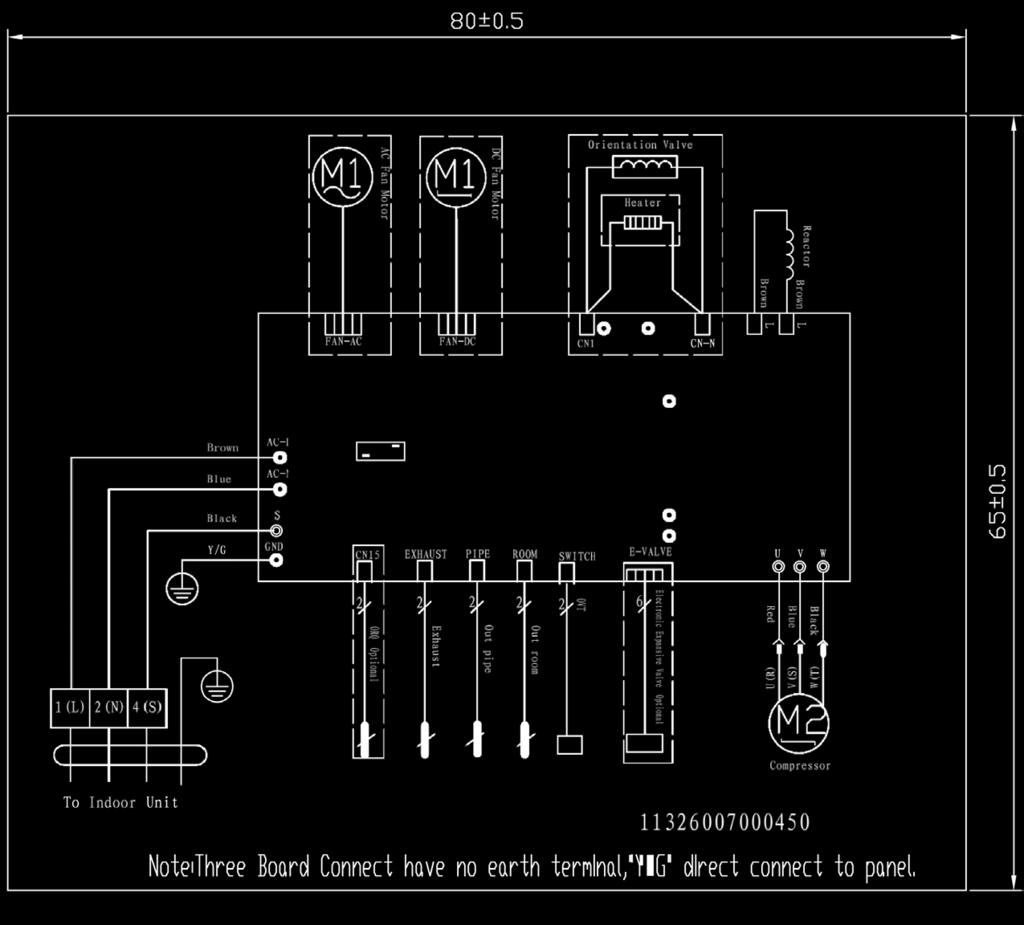

11 JEDNOSTKA ZEWNĘTRZNA Schemat dla 09/12/18K 11

12 JEDNOSTKA WEWNĘTRZNA Schemat dla 24K 12

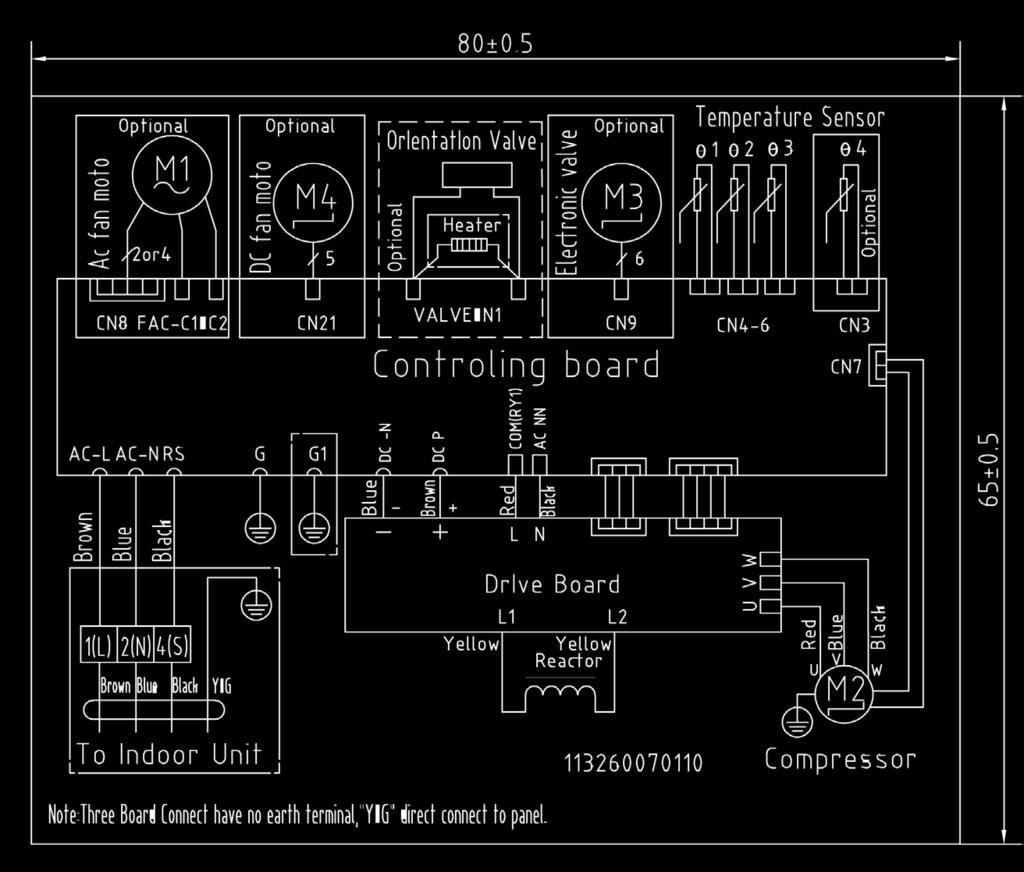

13 Schemat dla 24K JEDNOSTKA ZEWNĘTRZNA 13

14 ROZWIĄZYWANIE PROBLEMÓW KODY BŁĘDÓW Nr Kod błędu E1 E2 E3 E4 E5 F 0 F1 F2 F3 F4 F5 F6 F7 F8 F9 FA Problem Usterka czujnika temperatury pomieszczenia Usterka czujnika temperatury wymiennika zewn. Usterka czujnika temperatury wymiennika wewn. Usterka silnika jednostki wewnętrznej lub problem z sygnałem zwrotnym Brak komunikacji między jednostkami wewn. i zewn. Usterka silnika prądu stałego wentylatora jednostki zewn. Uszkodzenie modułu IPM Uszkodzenie modułu PFC Problem ze sprężarką Błąd czujnika temperatury przegrzania Zabezpieczenie temperatury głowicy sprężarki Błąd czujnika temperatury otoczenie jednostki zewn. Zabezpieczenie przed zbyt wysokim lub za niskim napięciem zasilania Błąd komunikcji modułów jednostki zewnętrznej Błąd pamięci E²PROM jednostki zewnetrznej Błąd czujnika temperatury ssania (uszkodzenie zaworu 4 drogowego) 14

15 ROZWIĄZYWANIE PROBLEMÓW Główne zagadnienia I elementy podlegające kontroli. 1. Napięcie instalacji zasilającej musi mieścić się w zakresie 10% tolerancji w przeciwnym wypadku klimatyzator nie będzie pracował. 2. Należy sprawdzić czy jednostki wewnętrzna i zewnętrzna są prawidłowo połączone. Połączenie musi być zgodne ze schematem elektrycznym. Nawet różne modele urządzeń mają takie same przewody łączące. Należy sprawdzić czy oznaczenia na terminalach są zgodne z oznaczeniami na przewodach, w przeciwnym wypadku klimatyzator nie działa prawidłowo. 3. Jeśli stwierdza się następujące zjawiska problem nie pochodzi z samego klimtyzatora Nr Problem Słychać pracę silnika. Jednostka wewnetrzna jest właczona. Klimatyzator nie pracuje. W trybie chłodzenia, kiedy temperatura w pomieszczeniu jest wyższa od ustawionej, sprężarka nie pracuje podczas gdy silnik wentylatora jedn. Wewn. pracuje. Sprężarka pracuje przery- Przyczyny Klimatyzator zaczyna pracować po pewnym czasie po naciśnięciu przycisku On/Off na pilocie i odebraniu sygnału. Po wyłączeniu klimatyzatora i natychmiastowym włączeniu w ciągu 3 minut, klimatyzator powraca do normalnego trybu i automatycznie dostosowuje prędkość wentylatora jedn. wewn. Do przyjętych ustawień. Klimatyzator automatycznie do- 15

16 4. 5. wanie nieciagle w trybie osuszania. Klimatyzator ne pracuje podczas gdy wyświetlacz LCD jest włączony. Sprężarka pracuje w trybie chłodzenia lub osuszania, silnik wentylatora jednostki wewnętrznej zwalnia. stosowuje pracę sprężarki do temperatury wewn. Ustawienie TIMRA mogą wstrzymywać prace klimatyzatora. Po zresetowanieu TIMERA. Klimatyzator zacznie pracować. Sprężarka się zatrzymuje lub silnik wentylatora zwalnia aby zapobiec zamrożeniu wymiennika ciepła jedn. wewn. WYŚWIETLACZ NIE PRACUJE (NIE ŚWIECI) 1. Działania a) Sprawdź czy napięcie zasilania jest prawidłowe? b) Sprawdź czy napięcie dochodzi do klimatyzatora? c) sprawdź czy napięcie wyjściowe przetwornicy napiecia L7805 (I C2) jest prawidłowe? 2. Procedura postępowania (Na kolejnej stronie) 16

17 17

NIE PRACUJE SILNIK WENTYLAROWA JEDNOSTKI WEWNĘTRZNEJ 1. Kroki a) Sprawdź czy silnik wentylatora jednostki wewnętrznej jest prawidłowo podłączony do (CN8)?

18 NIE PRACUJE SILNIK WENTYLAROWA JEDNOSTKI WEWNĘTRZNEJ 1. Kroki a) Sprawdź czy silnik wentylatora jednostki wewnętrznej jest prawidłowo podłączony do (CN8)? b) Sprawdź czy napięcie jest prawidłowe? c) Sprawdź czy sygnał zwrotny wentylatora jest prawidłowo podłączony do CN2 d) Sprawdź kondensator silnik wentylatora I jego prawidłowe podłączenie do (CN8)? 2. Procedura postępowania 18

19 JEDNOSTKA ZEWNĘTRZNA NIE PRACUJE 1. Kroki a) Srawdź czy napięcie zasilania jest prawidłowe? b) Sprawdź połączenie przewodów do kostek przyłączeniowych jednostek. 19

20 SILNIK KROKOWY NIE PRACUJE 1. Kroki. a) Sprawdź czy napięcie zasilania jest prawidłowe? b) Sprawdź czy sinik jest prawidłowo podłączony do gniazda. 2. Procedura postępowania. 20

21 TRYB OGRZEWANIA JEST WŁĄCZONY, BRAK NADMUCHU CIEPŁEGO POWIETRZA 1. Sprawdź czy nastawiona temperatura jest wyższa od temperatury w pomieszczeniu? 2. Sprawdź czy silnik wentylatora jest prawidłowo podłączony do gniazda płyty PCB? 21

22 PILOT NIE DZIAŁA Procedura sprawdzania. 22

23 GENERALNY DYSTRYBUTOR MARKI AUX W POLSCE: Action Energy Sp. z o.o. ul. Zakopiańska 159, Kraków T: E: biuro@cnaux.pl W:
