1 QUANTUM

2

3 go.claas.com/halle9 Jeśli codziennie pracuje się na użytkach zielonych, potrzebne jest coś więcej, niż mocna maszyna. Potrzebna jest technika, którą rolnik chętnie wykorzystuje, która niezawodnie funkcjonuje w długiej i ciężkiej pracy oraz jest wzajemnie optymalnie dopasowana. Potrzebne są systemy, które płynnie się zazębiają. Jako jeden z czołowych producentów systemów do zbioru pasz, firma CLAAS proponuje rozwiązania dostosowane do każdych zbiorów. Nasze, dobrze do siebie dopasowane maszyny, wspomagają codzienną pracę rolnika, pozwalając osiągać najlepsze wyniki w produkcji pasz. Spis treści Zaczep 12 Podbieracz 14 Rotor 16 Podstawa zespołu tnącego 18 Budowa 20 Osie / ogumienie 22 Walce dozujące 24 Obsługa 26 Oświetlenie/konserwacja 30 Dane techniczne 35

4 QUANTUM

5

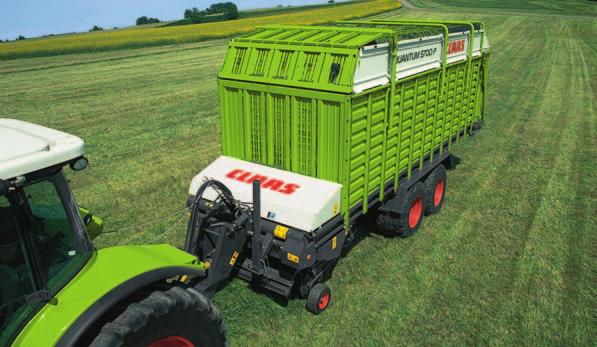

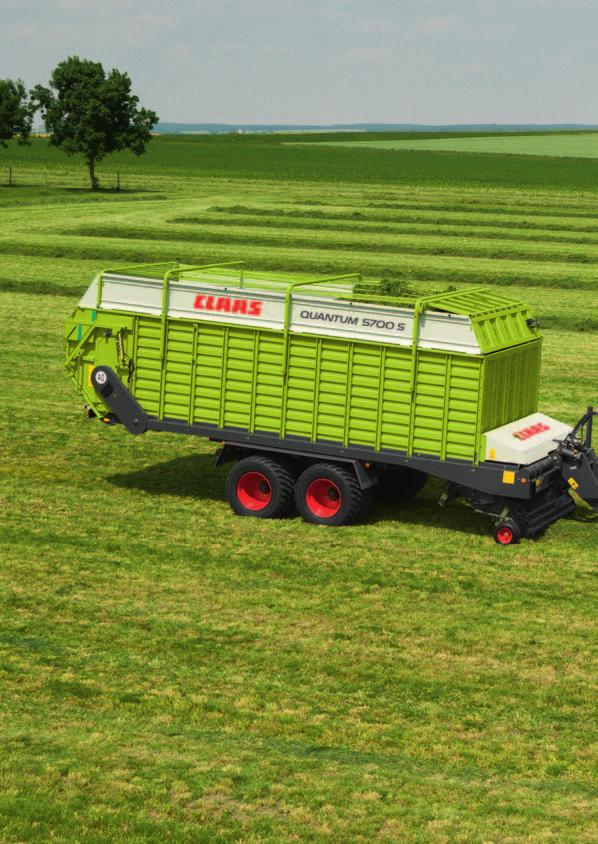

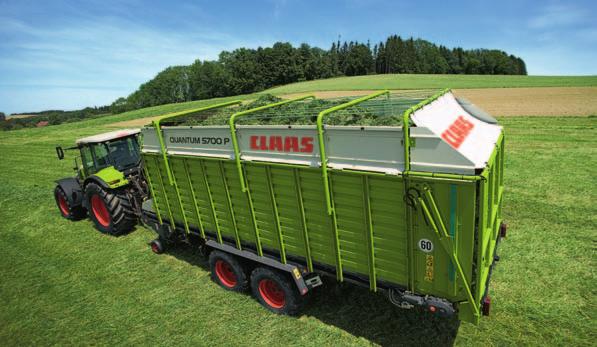

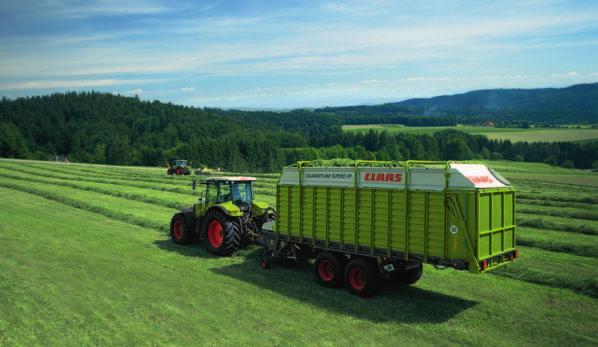

6 QUANTUM Dla zawodowców. Profesjonalna. QUANTUM to przyczepy samozaładowcze do profesjonalnej pracy. Z pojemnością skrzyni ładunkowej m 3 i dopuszczalną masą całkowitą aż do 20 t tworzą warunki do prowadzenia wydajnego zbioru pasz. Cięcie oszczędzające siłę. Zabezpieczony przed przeciążeniem, krzywkowy podbieracz dba o stały przepływ materiału. Zależnie od modelu, podwójne zęby rotora transportują paszę do 40 wzgl. 33 noży. One z kolei zapewniają jego pocięcie na 38 mm lub 45 mm. Automatyka napełniania gwarantuje równomierne wypełnienie przyczepy. Na życzenie, można ją wyposażyć również w czujniki obciążenia na przekładni. 6

7 Masywna skrzynia ładunkowa. Wysokie wydajności załadunku wymagają solidnej skrzyni ładunkowej. Z tego względu jest ona w QUANTUM wykonana całkowicie ze stali. Również napęd przez przekładnię kół czołowych zbudowano do największych obciążeń. Duże opony aż do 26,5" zapewniają ochronę gleby podczas pracy i bezpieczeństwo na drodze. Równomierny rozładunek. Równomierny wyładunek zebranego materiału zapewniają walce dozujące. Jest tu wybór między dwoma lub trzema walcami dozującymi. W kilka chwil można ustalić, czy pokrywa tylna ma się otwierać całkowicie czy tylko częściowo. Obsługa. Wszystkie funkcje są z pomocą ISOBUS sterowane przez COMMUNICATOR II. W połączeniu z drukarką zleceń pozwala na dokumentowanie parametrów pracy. 7

8 QUANTUM

9

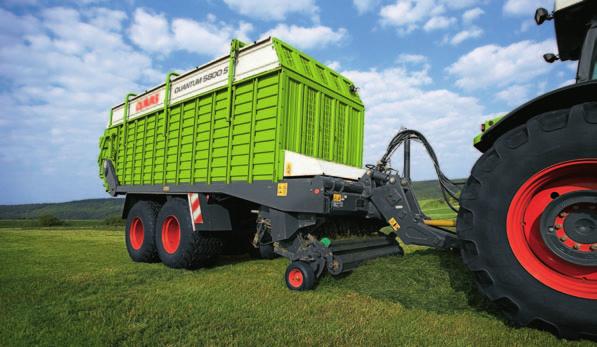

10 Łatwość uciągu. QUANTUM skonstruowano do pracy z mniejszymi ciągnikami. Swoją łatwość uciągu zawdzięczają rotorowi o prostych zębach, pozwalającemu oszczędzać siły podczas załadunku przyczepy. Z pojemnością do 33 m 3 i dopuszczalną masą całkowitą do 13 t tworzą one warunki do wydajnego, efektywnego zbioru pasz. Niezawodne. O ochronę gleby w polu oraz bezpieczeństwo w transporcie troszczy się szerokie ogumienie o rozmiarze do 22,5" wspólnie z amortyzowanymi osiami BPW. Napęd trwale smarowanym łańcuchem TRIPLEX oraz krzywkowy i chroniony przed przeciążeniami podbieracz zapewniają niezawodność działania. Przez wybór CLAAS CONTROL TERMINAL, obsługa jest bardzo komfortowa. 10

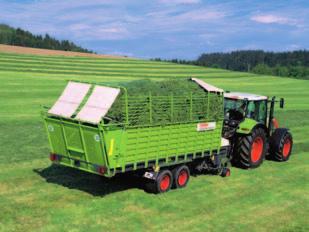

11 QUANTUM Dla praktyków. Rozładunek. Do umożliwienia równego odkładania zebranej paszy, QUANTUM 3500 można wyposażyć w dwa walce dozujące. Dwoma uchwytami ustala się, czy tylna pokrywa ma być otwierana całkowicie, czy tylko częściowo. QUANTUM 3800 K. Z hydraulicznie składaną nadstawką do pasz suchych isteje możliwość dopasowania przyczepy do własnych wymagań. Do codziennej dostawy pasz zielonych wysokość przyczepy zmniejsza się do 2,60 m tylko jednym naciskiem palca w CLAAS CONTROL TERMINAL. Do zbioru siana z nadstawką do pasz suchych pojemność przyczepy rośnie do blisko 32 m 3. 11

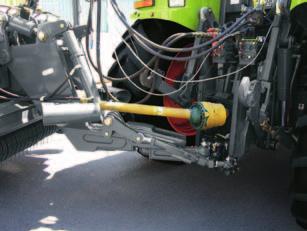

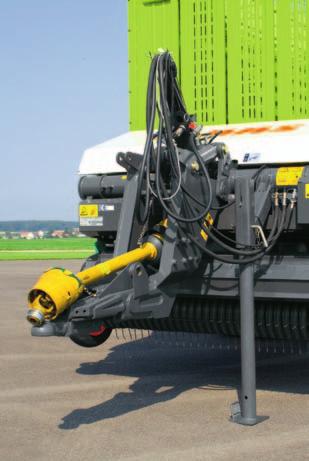

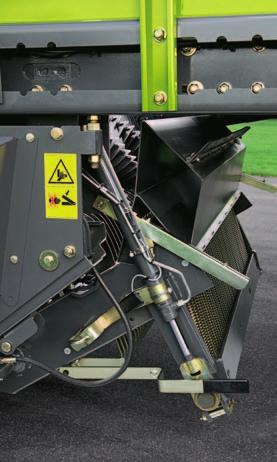

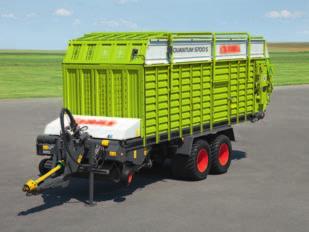

12 Zaczep Dużo wolnej przestrzeni. Maksymalne obciążenie pionowe. Wytrzymujący obciążenie pionowe do 2 t dyszel QUANTUM jest odpowiednio dostosowany do obciążenia użytkowego. Dzięki niemu możliwe jest osiągnięcie dopuszczalnej masy całkowitej t, w zależności od modelu. Dołąłczanie odbywa się przez zaczep Scharmüller lub pierścień zaczepowy. Opcjonalnie można wyposażyć przyczepę QUANTUM także w zaczep dolny. Wąski dyszel. Wąski dyszel oznacza największą możliwą przestrzeń dla opon ciągnika podczas zawracania i pozwala wykonywać manewry na małej przestrzeni. W przypadku zaczepu górnego dolna strona dyszla ma profil okrągły, zabezpieczający opony ciągnika w razie kontaktu. 12

13 Miejsce przy wyładunku. Dzięki dwóm dużym siłowikom hydraulicznym przy całkowitym podniesieniu osiąga się prześwit 680 mm. Chroni to komponenty przy przejeżdżaniu przez silos i ułatwia dostęp w celach konserwacji i wymiany noży. Amortyzacja dyszla QUANTUM zwiększa komfort jazdy podczas transportu, a równocześnie zabezpiecza elementy przyczepy. Po prostu komfort. Za zapewnienie bezpiecznej pozycji odłączonej przyczepy odpowiada wspornik postojowy z dużą powierzchnią przylegania. Przy odłączaniu maszyny możliwe jest odłożenie wszystkich węży w przewidziane uchwyty. 13

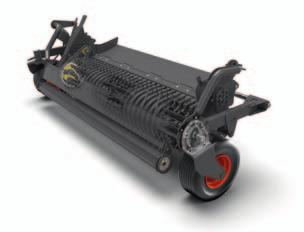

14 Wydajny. Do pełnego obciążenia QUANTUM potrzeba wysokiej wydajności podbierania. Zapewnia ją krzywkowy podbieracz o szerokości roboczej 2,00 m lub 1,80 m. Oprócz tego stały przepływ materiału gwarantuje blacha odbojowa o regulowanej wysokości z pojedynczą rolką kierującą lub podwójnym zestawem rolek. Sterowany podbieracz ma wiele zalet w porównaniu z podbieraczem niesterowanym: Stały przepływ materiału dzięki niewielkiej odległości podbieracza od rotora, także w przypadku krótkiego i mokrego materiału. Mniejsza nawet o 55% prędkość obrotowa skutecznie zapobiega zanieczyszczeniu paszy Lepsza jakość cięcia, ponieważ unika się wzdłużnego ukierunkowania materiału 14

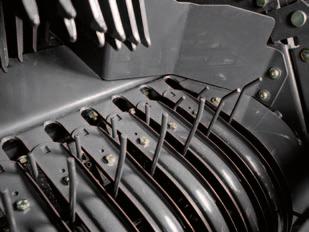

15 Podbieracz Głodny. Dopasowany. Dopasowanie podbieracza do nierówności podłoża jest realizowane przez dwa zawieszone wahadłowo koła kopiujące o regulowanej wysokości. Duży skok podbieracza umożliwia zbiór bez strat także na nierównym terenie. Stabilny. Wyposażenie do długotrwałej pracy wymaga solidnej konstrukcji. Zapewnia ją pięć rzędów podwójnych zębów, które dla zwiększenia stabilności przykręcone są na profilu typu U. Podbieracz o szerokości 2,00 m ma środkowe podparcie. Zabezpieczenie komponentów stanowi seryjna ochrona przed przeciążeniem ze zintegrowanym mechanizmem wolnego koła. 15

16 Rotor Nigdy nie ma za dużo. Silny. Rotor o średnicy 860 mm efektywnie transportuje materiał do noży i w kierunku skrzyni ładunkowej. Dziewięć rzędów zębów zapewnia małe pakiety ciętego materiału także przy wysokiej przepustowości. Chroni to komponenty napędu i zapewnia wysoką trwałość. W celu uniknięcia wtórnego obiegu paszy przyczepy QUANTUM wyposażono w solidne zgarniacze ze stali Hardox. Dostosowany. Przyczepy QUANTUM 6800 i 5800 są wyposażone w rotor pochodzący z serii CARGOS. Dzięki gwiazdom rotora o szerokości 22 mm zapewnia on bardzo delikatne traktowanie paszy oraz wysoką wydajność przyczepy. W QUANTUM 5700 i 4700 rzędy podwójnych zębów rotora oznaczają wysoką wydajność ładowania przy optymalnej jakości cięcia. Przyczepy 3800 i 3500 mają wirnik z zębami pojedynczymi. Gwarantuje on ekonomiczny załadunek i pozwala pracować także z małymi ciągnikami. 16

17 Mocny. Przyczepy QUANTUM są napędzane wytrzymałą przekładnią zębatych kół czołowych. Jest hermetycznie zamknięta i trwale smarowana w kąpieli olejowej. W przyczepach QUANTUM 3800 i 3500 rotor jest napędzany potrójnym łańcuchem z automatycznym smarowaniem. Dokładny. Równomierny obraz cięcia w przypadku przyczep QUANTUM 6800 i 5800 daje 40 noży z teoretyczną długością cięcia 38 mm. Przyczepa QUANTUM ma 33 noże o długości cięcia 45 mm. W celu ochrony przed ciałami obcymi wszystkie noże są indywidualnie zabezpieczone sprężynami. 17

18 Niepowstrzymany. Zator zespołu załadowczego można wygodnie odblokować z fotela kierowcy. W tym celu wystarczy hydraulicznie rozszerzyć kanał transportowy o 80 mm. Po ponownym włączeniu WOM cała moc napędu zostanie skierowana na zator. Zapewnia to ochronę napędu i szybkie usunięcie zatoru. Jeśli podstawa zespołu tnącego nie zostanie całkowicie zamknięta, kierowca jest o tym informowany wizualnie przez terminal obsługowy i akustycznie przez COMMUNICATOR II. Drugi stopień otwarcia pozwala przeprowadzić prace konserwacyjne lub usunięcie dużych ciał obcych. 18

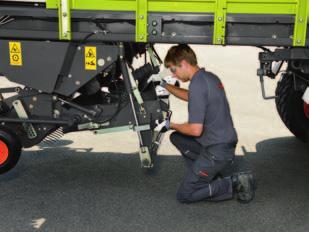

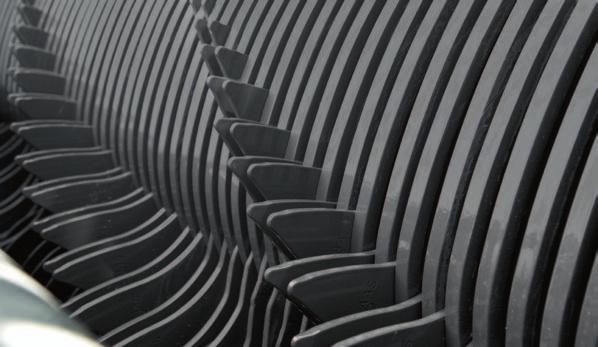

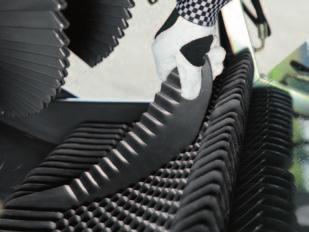

19 Podstawa zespołu tnącego Bezwarunkowa. Ostry. Ostre noże oznaczają równe cięcie i zmniejszają zapotrzebowanie mocy. Aby ich wymiana trwała możliwie krótko, wykonywana jest bez użycia narzędzi. Przy otwieraniu podstawy zespołu tnącego zwalniają się poszczególne zabezpieczenia. Potem należy tylko odblokować i przesunąć dźwignię blokującą. Dźwignia wyrzutowa zwalnia mocowanie noży w podstawie zespołu tnącego, dzięki czemu można je łatwo wyjąć. 19

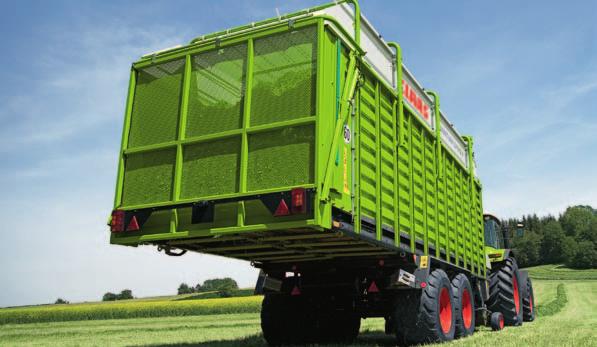

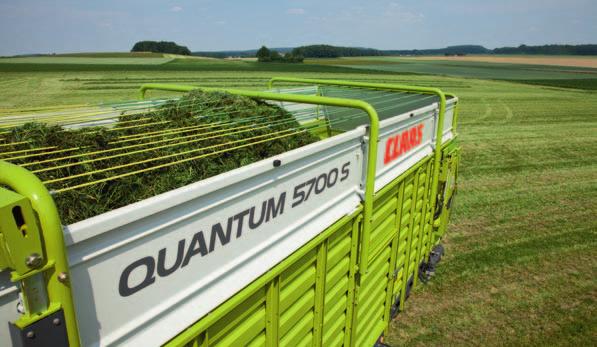

20 Skrzynia ładunkowa Nie jest mała. Twarda w pracy. Przyczepa QUANTUM została skonstruowana z myślą o trudnej, długotrwałej pracy. Musi ona bezpiecznie i niezawodnie transportować ciężkie ładunki. Właśnie dlatego mocna skrzynia ładunkowa ma tu decydujące znaczenie. Wytrzymała. Boczne blachy dociskowe w przedniej części profilowanych burt przyjmują powstające tam siły i rozprowadzają je. Dzięki temu pasza lepiej przepływa do tyłu i zmniejsza się zapotrzebowanie mocy. 20

21 Rama. Podstawą przyczepy jest podłużnica ze stali o grubości do 8 mm. Na nią nałożono masywne kłonice podwójnie przykręcone śrubami do obwodowych pionowych burt i podłużnicy. Zapewnia to równomierne obciążenie całej konstrukcji. Przenośnik w podłodze. Także w przypadku przenośników w podłodze zwrócono szczególną uwagę na solidną konstrukcję. Cztery mocne łańcuchy transportują materiał przez przykręcone śrubami listwy transportowe ku tyłowi. Za szybki wyładunek odpowiada dwustopniowy napęd przenośnika w podłodze. Jest on dostępny w QUANTUM

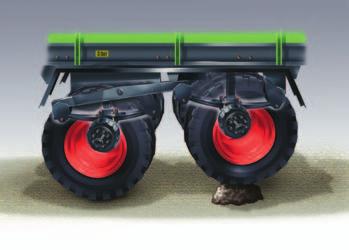

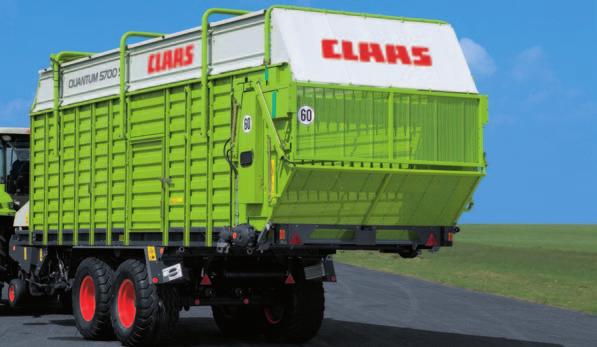

22 Dobrze ustawione. Za bezpieczeństwo i komfort tak przy załadunku, jak i transporcie odpowiadają osie tandemowe BPW. W zależności od modelu zapewniają dużą masę użytkową t. Spokojny bieg i stabilne właściwości jezdne to efekt współpracy sprężyn parabolicznych z wahaczami. Wyrównując nacisk na oś, dają znakomitą amortyzację. Obciążenia równomiernie rozkładają się na obie osie także przy prędkości jazdy aż do 60 km/h. Ładowanie eliminujące uszkodzenia gleby. Za delikatne traktowanie podłoża i ochronę darni oraz zmniejszenie zużycia opon odpowiada oś nadążna. Przy jeździe wstecz, na zboczu lub przy wjeździe do silosu można ją hydraulicznie zablokować. W QUANTUM oś kierująca jest automatycznie blokowana przez sterowanie ISOBUS przy jeździe do tyłu oraz przy prędkości powyżej 15 km/h. 22

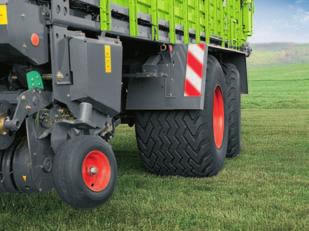

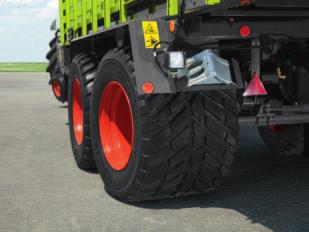

23 Osie / ogumienie Bezpieczne na drodze, chroniące glebę przy pracy. Szerokie ogumienie. W zależności od typu, przyczepy QUANTUM można wyposażyć w opony o wielkości do 26,5". Dzięki temu, także przy dużym ładunku zachowany jest niski nacisk na podłoże. Aktywne kierowanie. Przyczepy QUANTUM 6800 i 5800 mogą być opcjonalnie wyposażone w wymuszony układ kierowania. Odpowiada on za podążanie przyczepy śladem ciągnika. 23

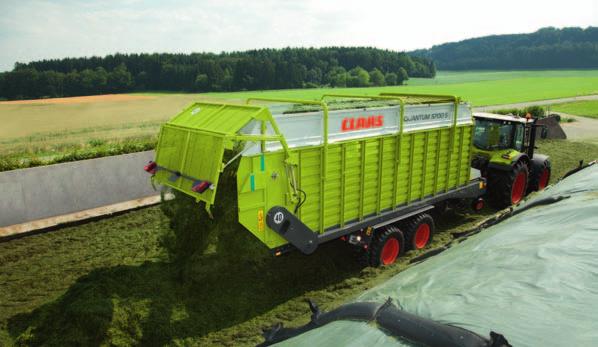

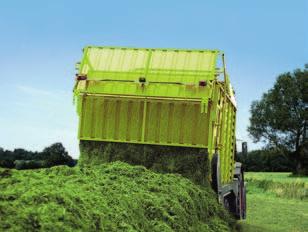

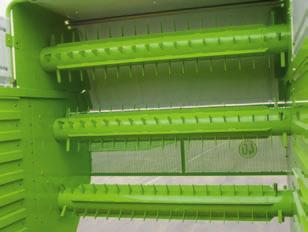

24 Walce dozujące Dobrze dozowane. Równomierny rozładunek Stosowanie walców dozujących umożliwia równomierne odkładanie materiału w silosie. Zmniejsza to nakład pracy na rozmieszczenie paszy w silosie. W zależności od modelu przyczepy QUANTUM mogą być wyposażone w dwa lub w trzy walce dozujące. Częściowo otwarta pokrywa tylna. Po całkowitym otwarciu umożliwia szybki rozładunek paszy, co jest korzystne zwłaszcza przy krótkich silosach przejazdowych. W wyniku otwarcia dolnej części pokrywy pasza spada w dół, jak do szybu, i jest odkładana jako homogeniczna masa. 24

25 Bezpieczeństwo. Przy zamykaniu QUANTUM aktywna jest funkcja zabezpieczająca. Początkowo pokrywa tylna zamyka przez działanie jej masy własnej, ale kilka centymetrów przed zamknięciem zatrzymuje się. Następnie włącza się hydraulika i rygluje pokrywę. Poprzeczny przenośnik taśmowy. Do rozdziału materiału na stole paszowym można wyposażyć QUANTUM 6800 S 4700 S w dodatkowy przenośnik poprzeczny. COMMUNICATOR II pozwala jednym przyciskiem ustalić kierunek wyładunku. 25

26 Komfort. W QUANTUM obsługa przez ISOBUS oraz COMMUNICATOR II odciąża kierowcę podczas jazdy. Komfortowa hydraulika Load Sensing pozwala bezpośrednio wykonywać wszystkie funkcje jednym naciśnięciem przycisku, a automatyzacja procesów ułatwia pracę. Automatyka napełniania. Automatyczne napełnianie przyczepy odbywa się przez wychylanie blachy z czujnikiem w dachu. Kiedy blacha zostanie podniesiona, automatycznie włącza się regulowany przenośnik w podłodze. Opcjonalnie, automatyka napełniania jest regulowana przez moment obrotowy przekładni rotora. Połączenie obu systemów umożliwia także w przypadku wilgotnego materiału równe napełnianie przyczepy z delikatnym traktowaniem paszy. Gdy tylna pokrywa lub dolny walec dozujący zostaną odchylone przez materiał, wyłącza się automatyka napełniania, a kierowca jest informowany o zapełnieniu przyczepy. 26

27 Obsługa QUANTUM Wsiąść. Rozpocząć jazdę. Niewiarygodnie proste! Szybki wyładunek. Automatyka zapewnia szybki i komfortowy wyładunek materiału. Kiedy zostanie ona aktywowana, otwiera się pokrywa tylna, oś nadążna blokuje się, a przenośnik w podłodze i walce dozujące zaczynają pracować. Przejrzystość w szczegółach. Rejestracja danych w COMMUNICATOR II umożliwia realizację zleceń poszczególnych klientów. Dla maksymalnie 20 zleceń rejestrowana jest liczba załadunków przyczepy, czas załadunku i rozładunku oraz łączny czas pracy. Dane te można dokumentować przy użyciu drukarki zleceń bezpośrednio u klienta, w postaci dowodu pracy. 27

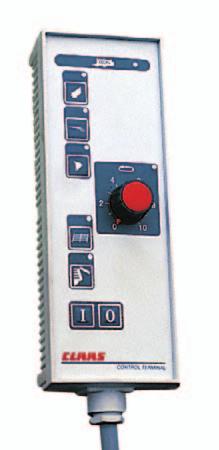

28 Obsługa QUANTUM Wygoda Obsługi. Łatwy załadunek. Obsługa QUANTUM odbywa się przez CLAAS CONTORL TERMINAL. Wszystkie funkcje QUANTUM aktywuje się przyciskami a ich wykonanie, to zadanie zespołu sterowania o działaniu jednokierunkowym. Aktualnie aktywne funkcje widoczne są na podświetlonych przyciakach. Pozwala to równiez na komfortową pracę nocą. ❶ ❷ ❸ Przejrzyście. 1 Wskaźnik napełnienia 2 Podbieracz 3 Łamany dyszel 4 Podstawa zespołu tnącego 5 Nadstawka do suchej paszy 6 Pokrywa tylna 7 Prędkość przenośnika w podłodze (w przyczepach z walcami dozującymi) ❹ ❺ ❻ ❼ 28

29 Szerokie otwieranie. Szeroko otwierana pokrywa tylna QUANTUM umożliwia szybki rozładunek. Przy zamykaniu pokrywy przez prosty sterownik jest ona dodatkowo zabezpieczana ryglowaniem mechanicznym. Mniej czasu w silosie. Prędkość przenośnika podłogowego QUANTUM 3500 S jest regulowana potencjometrem w panelu obsługowym. W przyczepach QUANTUM 3800 P/K i QUANTUM 3500 P prędkość odkładania materiału można regulować poprzez zmianę wydatku hydrauliki ciągnika. 29

30 Wszystko w zasięgu wzroku. Nawet gdy trzeba pracować do późna w noc, QUANTUM pozwala zachować zawsze maksymalną widoczność. W QUANTUM zapewnia ją dodatkowe oświetlenie skrzyni ładunkowej i reflektory tylne, które w zależności od trybu pracy są automatycznie włączane i wyłączane za pośrednictwem ISOBUS. Z myślą o praktyce. Dla ochrony przed brudem i uszkodzeniami wszystkie podzespoły hydrauliczne są umieszczone pod osłoną. Po odstawieniu przyczepy, pod osłoną można schować także terminal obsługowy. 30

31 Oświetlenie / konserwacja Dobrze przygotowane. Idzie jak po maśle. Dla osiągnięcia najniższych nakładów na konserwację, wszystkie punkty smarowania są łatwo dostępne i ułożone centralnie w postaci listew smarowych. Poza tym w QUANTUM obsługa ISOBUS informuje wizualnie i akustycznie o upływie określonego cyklu smarowania. Ostre noże. Ostre noże dają równe cięcie i zmniejszają zapotrzebowanie mocy. Ostrzałka AQUA NON STOP umożliwia szybkie i precyzyjne ostrzenie noży. Pozwala ona ostrzyć nie tylko noże QUANTUM, ale także noże pras balotujących CLAAS. 31

32 Pomagamy przez całą dobę. Na profesjonalizmie i niezawodności FIRST CLAAS SERVICE mogą Państwo budować każdą godzinę pracy. Importerzy i partnerzy CLAAS przez całą dobę dbają o optymalną dostawę części zamiennych oraz niezawodny serwis. Jesteśmy blisko Was. Mogą Państwo być pewni, że zawsze dostarczymy niezbędne części zamienne. Nasz magazyn centralny dostarcza wszystkie oryginalne części CLAAS na cały świat. Liczni partnerzy CLAAS gwarantują, że części te w krótkim czasie trafią do celu - tam, gdzie Państwo akurat są. Mówimy tym samym językiem. Partnerzy handlowi CLAAS należą do najbardziej doświadczonych w środowisku technologii rolniczej. Są nie tylko znakomicie wyszkoleni i fachowo wyposażeni lecz doskonale znają także specyfikę prac w Państwa gospodarstwach i zawsze można liczyć na ich kompetencję oraz niezawodność. Stawiamy trafne diagnozy. Wieloletnie doświadczenia naszych specjalistów serwisowych w połączeniu z nowoczesnym systemem diagnostycznym CDS 5000, gwarantuje szybkie, prawidłową konfigurację i aktualizację oprogramowania na każde życzenie, również na polu. 32

33 Serwis CLAAS to nie obietnica, lecz fakt. 33

34

35 QUANTUM 6800 P / S 5800 P / S 5700 P / S Pojemność m 3 40 / / 34,5 37 / 34,5 Pojemność po średnim ugnieceniu m 3 72 / 64,6 67 / 59 66,6 / 58,7 Zaczep Ucho pociągowe Zaczep kulowy Zaczep górny Zaczep dolny Podbieracz Szerokość podbierania mm Średnica mm Rzędy zębów liczba Ogumienie koła kopiującego 16 x x x Prześwit z wysuniętym łamanym dyszlem mm Rotor / Noże Szerokość mm Średnica mm Rzędy zębów liczba Noże liczba Najmniejsza teoretyczna długość cięcia mm Przenośnik w podłodze Łańcuchy liczba 2 x 2 2 x 2 2 x 2 Dwustopn. napęd przenośnika Wymiary / Masy Długość całkowita mm / / / Szerokość całkowita z ogumieniem standard mm Wysokość całkowita z ogumieniem standard mm Wysokość ze składanymi burtami mm Wys. całk. z opuszcz. nadstawką do pasz suchych mm Rozstaw kół mm Wysokość podłóg przy oponach seryjnych mm Dopuszczalna masa całkowita t Dop. pionowe obciążenie zaczepu t Osie / ogumienie Nadążna oś kierowana 800/45 R /50 R /45 R /50 R /40 R /45 R /55 R20 555/45 R17 500/50 R17 Obsługa Hydr. zespoły sterowania Load Sensing Load Sensing Load Sensing Sterowanie ISOBUS sterowanie COMMUNICATOR II CLAAS CONTROL TERMINAL Wyposażenie Trzeci walec dozujący / / / Wałek przegubowy DWW / / / Hydrauliczna amortyzacja dyszla Zestaw oświetlenia Seryjnie Opcja Niedostępne * Do opcji z nadążną osią kierowaną

36 4700 P / S 3800 P / K 3500 P / S 32 / 29 33,2 / 31,8 28 / 25,6 57,6 / 49,3 59,8 / 50,9 50,4 / 43, x x x x 2 2 x 2 2 x / / / / / ,2 Load Sensing 1xew + 1xdw (+1xew) * 1xew + 1xdw / / / / CLAAS ciągle stara się dostosować swoje produkty do wymagań praktyki. Dlatego zastrzega sobie prawo dokonywania zmian. Dane techniczne i ilustracje należy traktować jako przybliżone i mogące obejmować elementy nie należące do wyposażenia seryjnego. Prospekt ten został wydrukowany do dystrybucji na całym świecie. Odnośnie wyposażenia technicznego i cennika prosimy kontaktować się ze swoim partnerem handlowym CLAAS. Na zdjęciach zostały częściowo zdjęte osłony i elementy zabezpieczające. Dokonano tego w celu lepszego przedstawienia działania i ze względu na zagrożenia w żadnym wypadku nie wolno zdejmować tych osłon samodzielnie. Należy zawsze przestrzegać aktualnej instrukcji obsługi maszyny.
