ROLLANT od CLAAS. 1,50 m średnicy. W prasie ROLLANT 620. Rotor tnący z 7 nożami: ROLLANT marki CLAAS

Transkrypt

1 ROLLANT 620

2 ROLLANT od CLAAS. ROLLANT marki CLAAS ROLLANT marki CLAAS 2 Świat CLAAS 4 ROLLANT 620 RF RC 8 Technologia 10 Podbieracz 12 Rotor i ROTO FEED 14 ROTO CUT 16 Napęd 18 Komora prasująca Walce 20 Wiązanie 22 Terminale sterujące 24 OPERATOR 26 CLAAS Service & Parts 28 1,50 m średnicy Dane techniczne 30 Prasa ROLLANT 620 jest dostępna z ROTO FEED lub ROTO CUT. Średnica 1,50 m pozwala na przyspieszenie materiału. W prasie ROLLANT 620 pracuje 17 wzmocnionych walców. Dzięki dużej średnicy zapewniają one wysoką wydajność i niezawodność. Rotor tnący z 7 nożami: Dzięki 3050 cięciom na minutę ROTO CUT czyni ROLLANT 620 idealną prasą tnącą do zastosowań w suchym materiale. Dla większej przepustowości i optymalnej jakości siana. 2 3

3 Tylko będąc gotowym na wszystko, można wszystko osiągnąć. Świat CLAAS Świat CLAAS. Praca nie czeka. Trzeba ją wykonać, uporać się z nią, a czasami nawet powalczyć. I to gruntownie, w skuteczny sposób każdego dnia na nowo. Jakie cechy są niezbędne, aby nie poddawać się biernie, lecz zabierać się do niej z ochotą? Konieczna jest wytrwałość i dużo siły. Trzeba umieć pokazać swoje silne strony, a czasami również i wrażliwość, gdy zajdzie taka potrzeba. A więc dokładnie te cechy, które są konsekwentnie wspierane przez ROLLANT 620. Nie ma zadania, z którym ta prasa sobie nie poradzi. Gotowa na wszystko. Aby wspólnie sprostać wszystkim wyzwaniom. 4 5

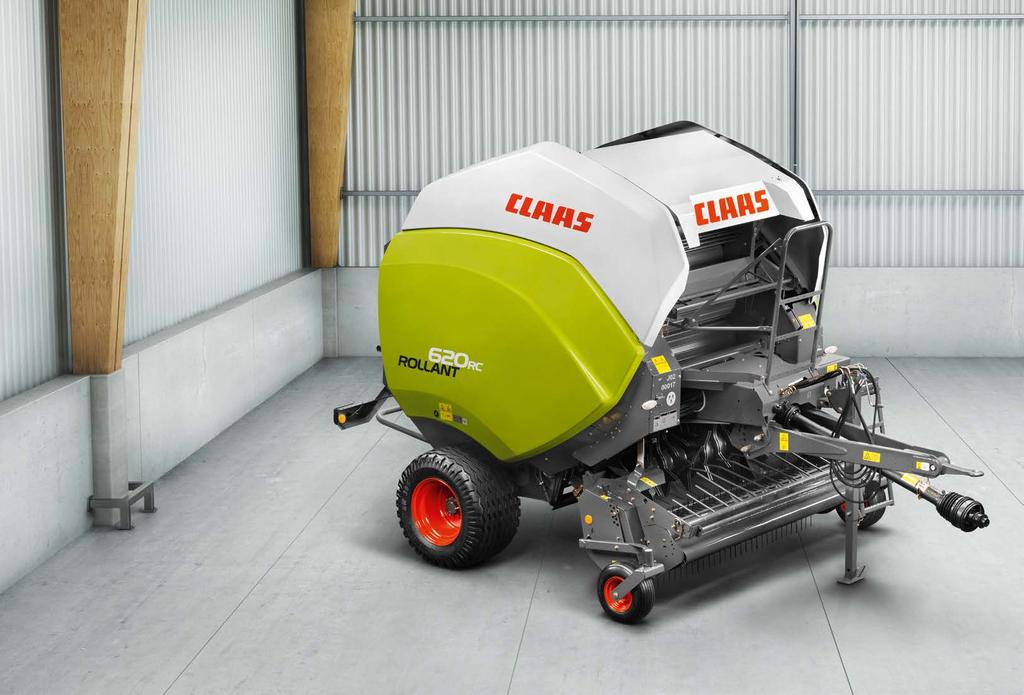

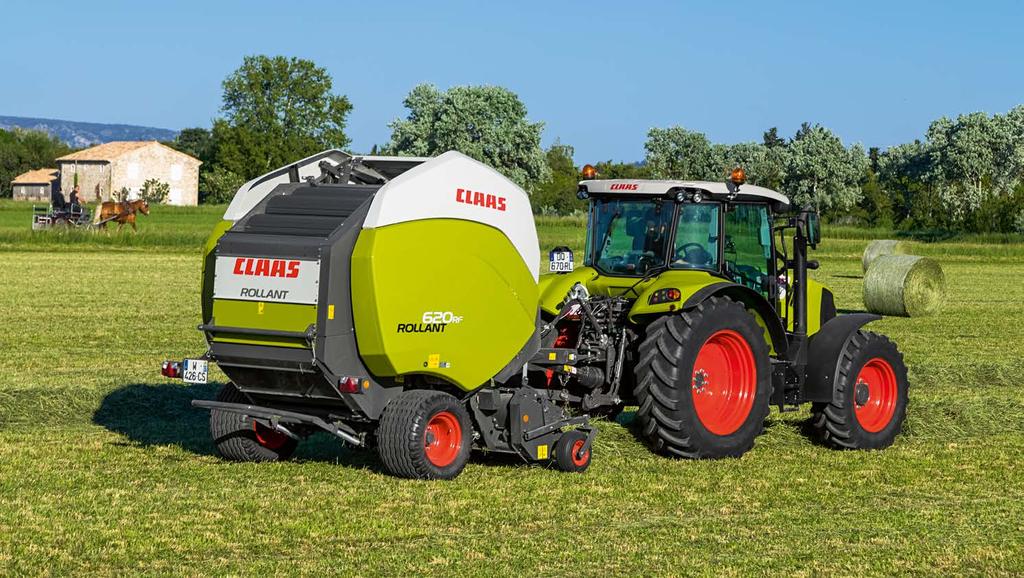

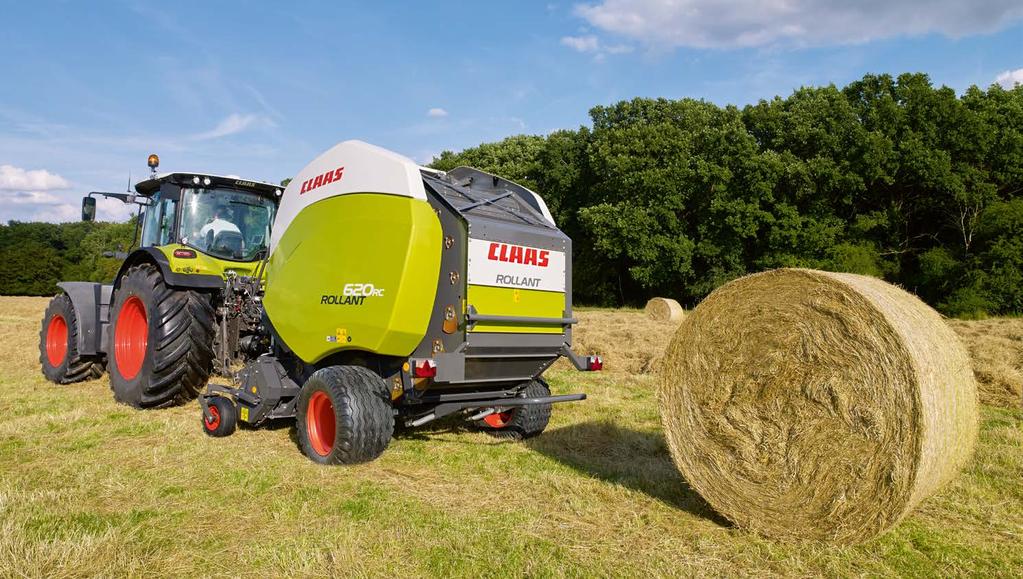

4 Duet, który ciężko pracuje każdego dnia, a mimo tego jest łatwy w obsłudze. ROLLANT 620 RF. Wydajne rozwiązanie. ROLLANT 620 RC. Doświadczony ekspert. ROLLANT 620 RF RC Ulubiona czynność prasy ROLLANT 620: stała praca. Dzięki solidnym napędom, wzmocnionym walcom oraz przyjaznej obsłudze i łatwej konserwacji model ROLLANT 620 optymalnie nadaje się do codziennych zastosowań. Dzięki ROTO CUT lub ROTO FEED prasa ROLLANT 620 przekonuje przede wszystkim podczas pracy w suchym materiale oraz dzięki niezawodnemu owijaniu opcjonalnie za pomocą siatki lub sznurka. Model ROLLANT 620 idealnie nadaje się w szczególności dla zespołów użytkowników maszyn, w których korzysta z niej wielu różnych operatorów. Mało wymagająca koncepcja konserwacji oraz łatwa obsługa Wysoki poziom mocy dzięki nowemu rotorowi transportowemu Idealny kształt balotów z siana i słomy Silniejsza maszyna dzięki nowym wymiarom walców Łatwość obsługi dzięki terminalowi OPERATOR Słoma ROTO FEED Sianokiszonka Wszechstronne zastosowanie System ROTO CUT z siedmioma nożami Łatwa obsługa dzięki terminalowi OPERATOR Większe walce o zwiększonej mocy Elastyczna obsługa dzięki terminalowi OPERATOR Słoma ROTO CUT Sianokiszonka Wzmocnione walce dla jeszcze większej niezawodności ROTO FEED lub ROTO CUT Niskie wymagania pod względem konserwacji i przyjazność dla użytkownika Wymiary balotów 1,22 x 1,50 m Wymiary balotów 1,22 x 1,50 m ROLLANT R620 RF R620 RC 1 Podbieracz 2,10 m 2 Koła kopiujące podbieracza 3 ROTO FEED 4 ROTO CUT (7 noży) 5 17 wzmocnionych walców 6 Regulacja ciśnienia na maszynie 7 Terminal OPERATOR 8 Automatyczne smarowanie łańcuchów 9 Pełny widok na podbieracz i owijanie Dostępne Niedostępne

5 Aby utrzymać dobry poziom, trzeba się stale udoskonalać. Technologia Technika. Pole jest duże, a czasu niewiele. Szczęściarze dysponują maszyną, na której można polegać; maszyną, dla której dobrze to za mało. Która nie chce być średniakiem, lecz jest stale rozwijana. Robimy to właśnie dzięki technologiom takim, jak ROTO FEED i ROTO CUT. Dzięki solidnym napędom, wzmocnionym walcom i wielu nowym możliwościom. Dzięki zmodyfikowanej koncepcji, która umożliwia uzyskanie większej liczby sprasowanych balotów pod koniec dnia. A gdy do tego dochodzi jeszcze optymalny stosunek ceny do wydajności, wówczas wszystko jest nie tylko dobre, lecz lepsze

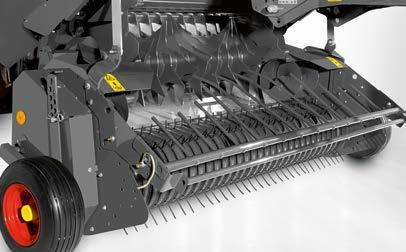

6 NOWOŚĆ Czyste pole za sobą. Podbieracz Sterowany podbieracz 2,10 m. Idealna widoczność podbieracza. Dzięki szerokości podbierania wynoszącej 2,10 m nic nie pozostaje na polu, także w przypadku nierównych, szerokich pokosów. Nowość stanowi inteligentnie sterowany podbieracz, który zapewnia jeszcze lepszy przepływ w przypadku krótkiego materiału oraz wyraźnie zwiększa żywotność. Podbieracz jest stale widoczny z kabiny. Zależnie od ilości paszy operator może w każdym momencie dopasować prędkość oraz przepływ materiału lub też w razie potrzeby prowadzić maszynę przy maksymalnym obciążeniu. Zminimalizowano możliwość powstania zatoru, co oznacza maksymalny komfort jazdy i mniejsze ryzyko. Wahliwe koła kopiujące. Niezależnie od preferowanej szerokości dzięki dużym, wahliwym kołom kopiującym podbieracz jest równomiernie odciążony i utrzymywany w śladzie. Tak więc nawet przy wysokich prędkościach i podczas jazdy na zakrętach zapewnione jest optymalne dopasowanie do podłoża oraz ochrona darni. Komfort zwiększa beznarzędziowa regulacja kół kopiujących. Podsumowanie zalet. Podbieracz 2,10 m zapewniający czyste podbieranie Wahliwe koła kopiujące zapewniają optymalne dopasowanie do podłoża Dobrze widoczny podbieracz umożliwia optymalizację przepływu materiału ROLLANT 620 RF 620 RC Podbieracz 2,10 m Wahliwe koła kopiujące Sterowany podbieracz Dostępne Niedostępne 12 13

7 Im szybciej przejdziesz do sedna, tym szybciej skończysz. ROTO FEED ROTO FEED duża wydajność bez cięcia. Jeśli rolnik nie zamierza ciąć zbieranego materiału i uzyskiwać dużych balotów o wysokiej wydajności, wówczas rotor transportowy ROTO FEED zadba o równomierny przepływ materiału z podbieracza do komory prasowania. Nowe ułożenie gwiazd rotora. ROLLANT 620 RF standardowo wyposażona w system ROTO FEED. Gwiazdy rotora transportowego są ułożone w dynamiczne spirale, co gwarantuje równomierne wciąganie oraz płynną przepustowość na najwyższym poziomie wydajności. System szczególnie dobrze nadaje się do delikatnych pasz, na przykład lucerny. Spiralne ułożenie chroni zbierany materiał i zapewnia najwyższą jakość paszy rzecz jasna przy optymalnym kształcie balotów. Podsumowanie zalet. Rotor o spiralnym kształcie zamiast systemu zgarniacza zapewnia optymalny przepływ materiału oraz równomierne napełnianie Wysoka wydajność w połączeniu z wysoką niezawodnością Rotor o spiralnym kształcie zapewniający optymalny kształt balotów 14 15

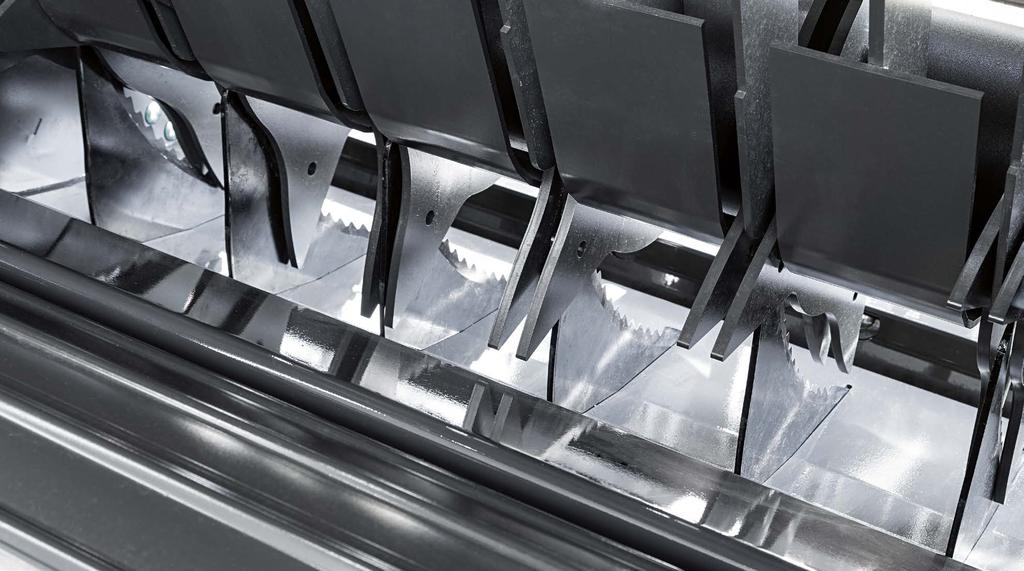

8 Siedmiu wspaniałych chociaż to nie bajka. ROTO CUT ROTO CUT z siedmioma nożami. Dzięki ROTO CUT model ROLLANT 620 RC to idealna prasa tnąca niezawodna, szybka i dokładna. Stosowany dotąd w ROLLANT 260 zgarniacz zastąpiono w ROLLANT 620 RC spiralnym rotorem tnącym. Rezultat? Po prostu większa wydajność. Spiralne ułożenie zębów Czterogwiazdowy rotor tnący na drobne pakiety System zgarniaczy między podwójnymi zębami Zabezpieczenie pojedynczych noży Hydrauliczne sterowanie noży Rotor tnący z 7 nożami w ROLLANT 620 RC pracuje z czterogwiazdowymi podwójnymi zębami. Noże są zabezpieczone oddzielnie, zaś stal podwójnie hartowana. To doskonałe warunki dla uzyskania najwyższej jakości paszy w przypadku siana i słomy, gdyż dokładnie pocięta na małe porcje pasza daje się lepiej ugniatać i łatwiej rozdzielać. Podsumowanie zalet. Rotor tnący z 7 nożami, które są oddzielnie zabezpieczone Rotor tnący o spiralnym kształcie zapewniający optymalny przepływ materiału i równomierne napełnianie Optymalna jakość cięcia siana lub słomy Typowy CLAAS. Zawsze o jedno cięcie do przodu: ROLLANT 620 z ROTO CUT pracuje z prędkością wynoszącą dokładnie 3050 cięć na minutę tak szybka może być prasa zwijająca

9 Wszystko idzie gładko i to przez cały czas. Napęd Stałe smarowanie napędu. Nowy rozdzielacz układu smarowania ze zbiornikiem 3,4 l indywidualnie zaopatruje każdy z łańcuchów w dokładnie taką dawkę oleju, jaka jest potrzebna do pracy. W ten sposób oszczędza się nie tylko cenny czas potrzebny na konserwację, lecz również gotówkę. Bezpieczny napęd. Gwarantem wysokiego stopnia sprasowania są silne łańcuchy napędu prasy ROLLANT 620. Działają one w niezawodny sposób, tym samym zapewniając absolutne bezpieczeństwo pracy. Napędzane walce o nowym kształcie. Walce są napędzane i posiadają nowy kształt. Dzięki temu układ napędowy zapewnia idealny kształt balotów także podczas bardzo suchych żniw. Inne ciekawe rozwiązanie: optymalne naprężenie łańcuchów dzięki samoczynnie ustawiającym się napinaczom sprężynowym. Podsumowanie zalet. Mniejsze zapotrzebowanie na konserwację dzięki automatycznemu smarowaniu łańcuchów Mocne łańcuchy napędu dla większej żywotności Optymalne naprężenie łańcuchów dzięki napinaczom sprężynowym 18 19

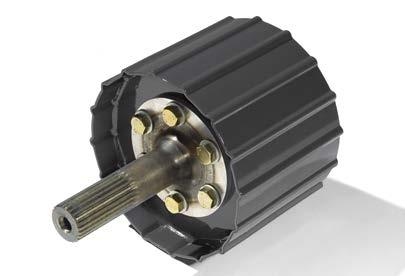

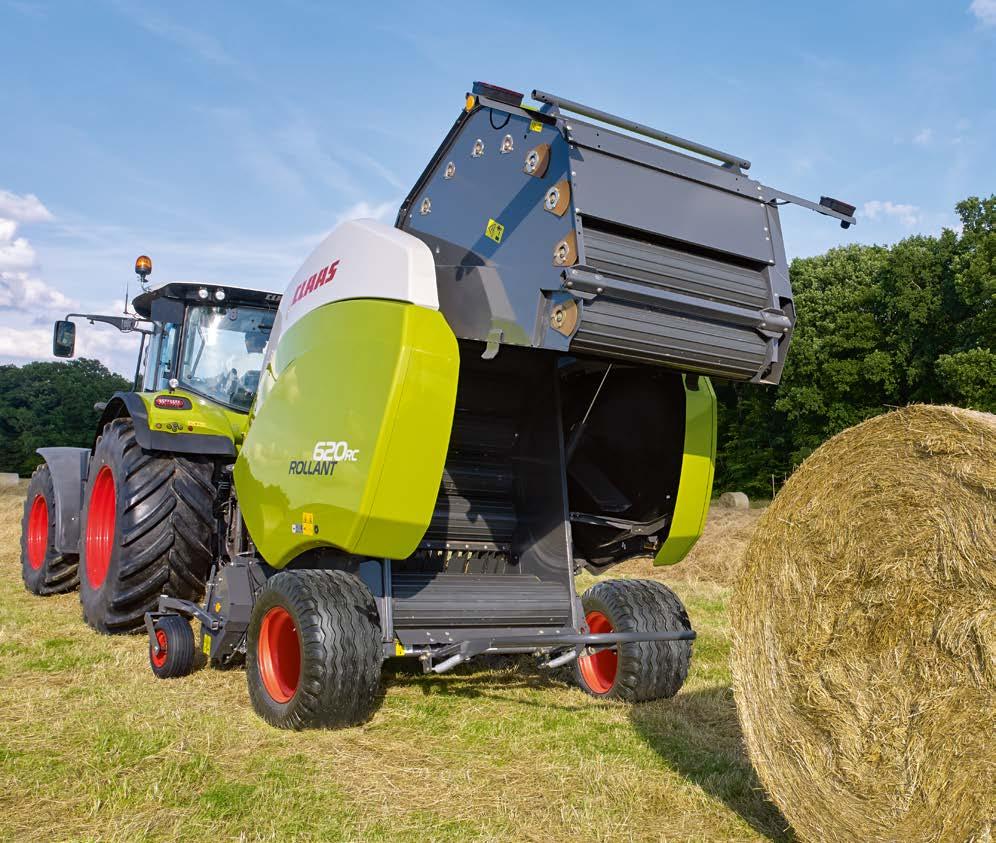

10 Lepiej, gdy materiał znajduje się pod presją maszyny niż na odwrót. Komora prasująca Walce Solidna konstrukcja, niezawodność w zastosowaniu. Ponownie zmodyfikowano 17 stalowych walców prasy ROLLANT 620, dzięki czemu zyskały one na sile i stabilności. Formują one materiał w mocne, stabilne baloty i umożliwiają ich bezpieczne obracanie także podczas bardzo suchych zbiorów. Nowe walce zamontowane w najbardziej obciążonych punktach komory prasującej gwarantują najwyższą pewność działania w każdych warunkach pracy. Udoskonalony napęd balotów dzięki nowemu kształtowi walców. Modele ROLLANT formują zebrany materiał w baloty o doskonałym kształcie i to od wielu lat. Jest to efektem nie tylko indywidualnych możliwości dostosowania do pojemności naszych komór prasujących. Zwiększeniu uległa średnica walców w prasie ROLLANT 620. Rezultatem jest optymalnie dopasowany do komory prasującej napęd balotów oraz ich doskonały kształt w każdych warunkach nieważne, czy chodzi o sianokiszonkę, siano czy słomę. Pokrywa tylna: szybkie otwieranie i zamykanie. Siłownik hydrauliczny o dwustronnym działaniu umożliwia bardzo szybkie otwieranie i zamykanie pokrywy tylnej. Sprawdzony wyrzutnik balotów dba o to, aby zawsze były one przetaczane wystarczająco daleko od prasy, a tylna pokrywa zamykała się bezpiecznie. Wyeliminowano cofanie się balotów przy odkładaniu, co oszczędza czas, chroni ciągnik i odciąża operatora. Podsumowanie zalet. Nowość: wzmocnione walce zapewniające maksymalną niezawodność działania Udoskonalony napęd balotów dzięki nowemu kształtowi walców Szybki i bardziej bezpieczny wyrzut balotów 20 21

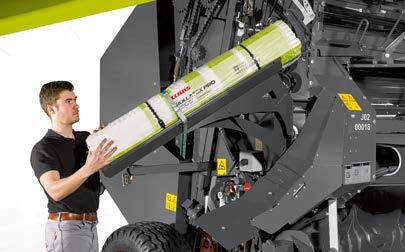

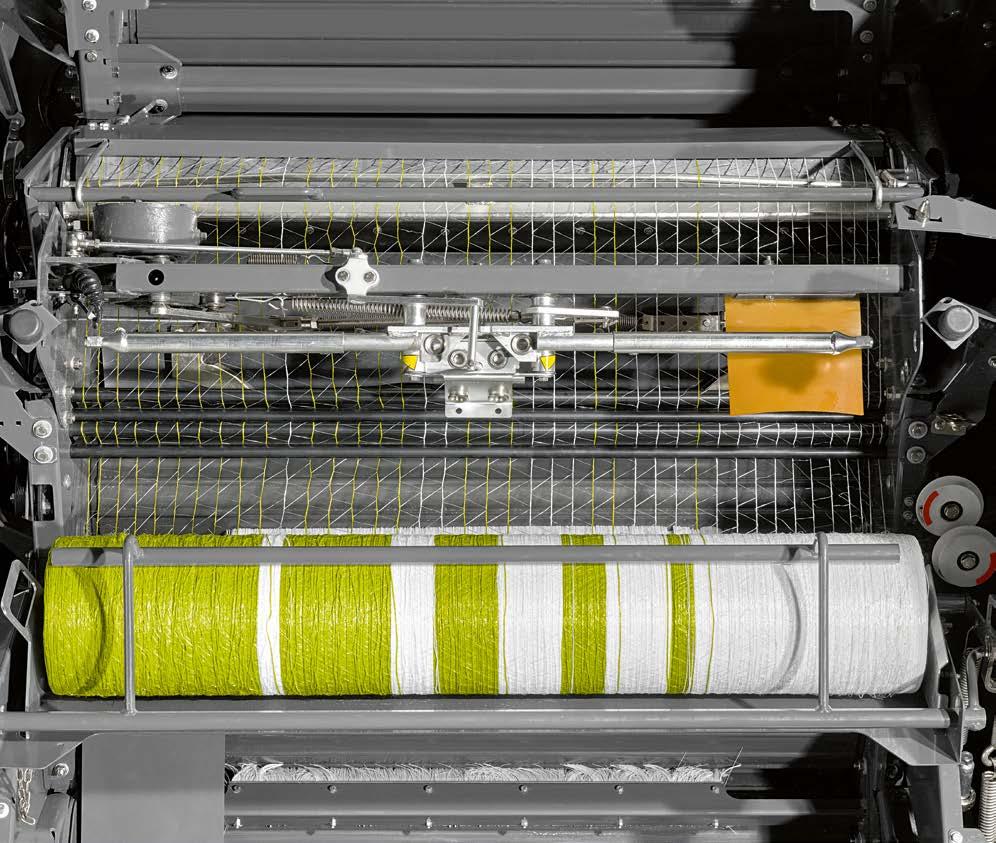

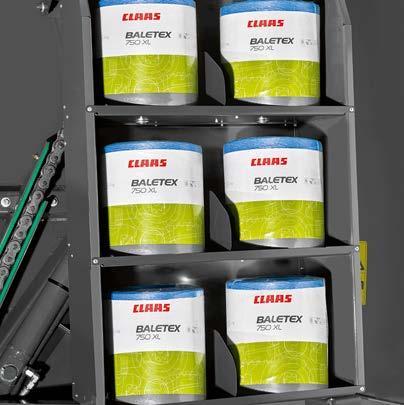

11 Kto przykłada się do pracy, ten na koniec ma wszystko pod kontrolą. Wiązanie W szczytowej formie dzięki nowemu owijaniu siatką. Nieważne, czy chodzi o sznurek, czy o siatkę: dzięki ROLLANT 620 wszystko przebiega prawidłowo. Nowy system owijania siatką działa bardziej niezawodnie, niż kiedykolwiek, i zapewnia znaczną oszczędność czasu. Wiązanie przebiega w pełni automatycznie i trwa kilka sekund. Zmodyfikowano system prowadzenia siatki, a hamulec siatki poddano dodatkowej optymalizacji. Oba te komponenty gwarantują skuteczne owijanie oraz lepszy kształt balotów. Zagwarantowane jest przy tym dokładne prowadzenie siatki, ciasne jej przyleganie na całej szerokości i mocne owinięcie krawędzi balotu. Alternatywa: owijanie sznurkiem. Również w przypadku owijania sznurkiem rolnik ma możliwość wyboru pomiędzy ręcznym a automatycznym uruchomieniem owijania. Po osiągnięciu pożądanej wartości ciśnienia końcowego owijanie uruchamia się automatycznie, a operator jest o tym informowany w kabinie za pomocą sygnałów akustycznych i optycznych. Proces owijania zawsze w zasięgu wzroku. Nieważne, o który rodzaj owijania chodzi zawsze zagwarantowana jest pełna przejrzystość. Nawet podczas jazdy ROLLANT 620 zapewnia bezpośrednią widoczność systemu owijania, dzięki czemu operator jest na bieżąco informowany o stanie i postępie pracy. Podsumowanie zalet. Nowy system owijania siatką dla niezawodnego wiązania i idealnego kształtu balotów Do wyboru: owijanie siatką lub sznurkiem Najlepsza widoczność system owijania znajduje się w zasięgu wzroku 22 23

12 Jak powinna przebiegać ciężka praca? Bez trudu. Terminale sterujące Terminale sterujące. Nawet jeśli ktoś kocha swoją pracę, to kiedyś i tak będzie musiał ją ukończyć. Właśnie dlatego każdego dnia dajemy z siebie to, co najlepsze, aby móc wspierać klientów w ich codziennych zadaniach dobre pomysły, solidne urządzenia i innowacyjną technologię. Najistotniejszym aspektem jest przy tym zawsze przyjazna obsługa oraz wysoki komfort

13 Niezawodna praca może być jeszcze lepsza za jednym naciśnięciem przycisku. OPERATOR Elastyczna reakcja, komfortowe działanie. Jeszcze więcej: OPERATOR. W gorączkowym czasie zbioru liczy się każda minuta. Dobrze, jeśli może tu pomóc niezawodna technika. OPERATOR umożliwia wygodną obsługę podstawowych funkcji przyciskami bezpośredniego wyboru, bezpośrednio z poziomu fotela w ciągniku. Należy wybrać rodzaj owijania siatką lub sznurkiem, a następnie ustawić jego początek. Istnieje tu też możliwość ręcznego uruchomienia owijania, przykładowo na końcówkach pokosów. W czasie zbiorów często zmieniają się operatorzy i warunki pracy. Dzięki OPERATOR można zaprogramować prasę przed rozpoczęciem pracy odpowiednio do warunków. Podczas prasowania i owijania balotu można dokładnie kontrolować wszystko to, co dzieje się z tyłu ciągnika. Ponadto terminal dokładnie informuje o liczbie balotów sprasowanych w ciągu dnia, całkowitej liczbie wykonanych balotów i liczbie przepracowanych godzin. Licznik balotów dostępny w terminalu na bieżąco pokazuje wydajność. Cztery diody sygnalizują usterki funkcji owijania balotu. W ten sposób ROLLANT znajduje się przez cały czas pod kontrolą. Wszystko w zasięgu wzroku: OPERATOR. Automatyczne uruchamianie owijania Możliwość wcześniejszego wybrania siatki lub sznurka Wskaźnik ciśnienia owijania Licznik balotów sprasowanych w ciągu dnia oraz łącznej liczby wykonanych balotów Aktywacja noży Podsumowanie zalet. OPERATOR z intuicyjną koncepcją obsługi Szybka dostawa części zamiennych na całym świecie Niezawodny personel serwisowy 26 27

14 Cokolwiek się dzieje. CLAAS Service & Parts. CLAAS Service & Parts Ważne są Twoje wymagania. Można na nas polegać: jesteśmy zawsze wtedy, gdy trzeba. Zawsze i wszędzie. Szybko. Niezawodnie. W razie potrzeby 24 godziny na dobę. Z precyzyjnym rozwiązaniem przedłużającym życie maszyny, której potrzebuje gospodarstwo. Cokolwiek się dzieje. Części i akcesoria ORIGINAL. Specjalnie dopasowane do maszyny: dokładnie pasujące części zamienne, wysokojakościowe materiały eksploatacyjne oraz pomocne akcesoria. Zachęcamy do skorzystania z bogatej oferty naszych produktów, w której oferujemy gotowe rozwiązania niezbędne dla 100% pewności działania maszyny. Cokolwiek się dzieje. Dla gospodarstwa: CLAAS FARM PARTS. CLAAS FARM PARTS proponuje kompleksowe programy zaopatrzenia w szeroki zakres markowych części zamiennych do wszystkich zastosowań w gospodarstwie rolnym. Cokolwiek się dzieje. Zawsze na najwyższym poziomie. Partnerzy handlowi CLAAS na całym świecie należą do najlepszych specjalistów od techniki rolniczej. Mechanicy są doskonale wykwalifikowanymi fachowcami dysponującymi narzędziami specjalnymi i diagnostycznymi. Serwis CLAAS działa w bardzo wydajny sposób, całkowicie spełniający oczekiwania klientów w zakresie kompetencji i niezawodności. Bezpieczeństwo można zaplanować. Nasze produkty serwisowe pomagają w zwiększeniu bezpieczeństwa pracy maszyn, minimalizują ryzyko awarii i umożliwiają kalkulację kosztów stałych. CLAAS MAXI CARE proponuje planowane bezpieczeństwo maszyn. Cokolwiek się dzieje. Z Hamm na cały świat. Nasz centralny magazyn części zamiennych wysyła wszystkie części ORIGINAL szybko i niezawodnie na cały świat. Lokalny partner CLAAS w najkrótszym czasie zapewnia właściwe rozwiązanie: dla żniw, dla gospodarstwa. Cokolwiek się dzieje. Rozwiązanie problemu zdalnej diagnozy: CLAAS TELEMATICS. CLAAS TELEMATICS w maszynie łączy dwa ważne aspekty: szybką pomoc mechanika serwisowego CLAAS oraz ekonomiczne korzyści z pracy osiągane dzięki bezprzewodowemu połączeniu sieciowemu. Rozwiązujemy problemy na miejscu także wtedy, gdy tego nie widać. Cokolwiek się dzieje. Centrum CLAAS Parts Logistics Center w Hamm, Niemcy, dysponuje ponad różnych części zgromadzonych na powierzchni ponad m

15 Szybko i bezpiecznie. Dane techniczne Pewnie po drodze. Wszystkim, którzy chcą bezpiecznie przemieszczać się na długich odcinkach po drodze między kolejnymi polami oraz pracować także małymi ciągnikami w górzystym terenie lub po prostu dostosować maksymalną prędkość jazdy z ROLLANT do możliwości swojego ciągnika, CLAAS oferuje dwa, zależnie od kraju eksploatacji układy hamulcowe: hamulce pneumatyczne lub hydrauliczne. Oba układy zawierają także prosty w obsłudze hamulec postojowy. Na szerokich oponach. Dysponujemy trzema wielkościami ogumienia zapewniające doskonałą ochronę gleby, także przy dużej wilgotności, oraz spokojną jazdę. Szybka nie tylko na polu. Prasy ROLLANT mogą być transportowane z prędkością 50 km/h. Dobrze zachowują się przy tym na drodze: opcjonalnie dostępna oś hamowana zapewnia 50 bezpieczną jazdę z dużą prędkością po drogach i bezpieczeństwo w terenie górzystym. ROLLANT 620 RF 620 RC Zaczep Liczba obrotów WOM obr./min Prosty wałek szerokokątowy z wolnym kołem i sprzęgłem krzywkowym Prosty wałek szerokokątny ze sprzęgłem ścinalnym Zapotrzeb. mocy KM Podbieracz Szerokość m 2,10 2,10 Szerokość podbierania wg DIN m 1,90 1,90 Prosty zawór sterujący do podnoszenia podbieracza i noży Zęby w rzędzie Rozstaw zębów mm Koła kopiujące podbieracza Sztywne (wahliwe ) Sztywne (wahliwe ) Doprowadzanie Wymuszone przez ROTO FEED ROTO CUT Liczba noży - 7 Przyłącza hydrauliczne Prosty zawór sterujący do podnoszenia podbieracza Działający dwustronnie zawór siłowników tylnej pokrywy Doprowadzanie Walce prasujące Automatyczne podwójne owijanie sznurkiem Owijanie siatką ROLLATEX Liczba rolek sznurka 6 6 Rolki siatki 2 2 Regulowane ciśnienie prasowania w maszynie Rampa balotów Nowe smarowanie łańcuchów Wymiary komory prasowania Szerokość m 1,22 1,22 Średnica m 1,50 1,50 Obsługa OPERATOR Ogumienie 11.5/ PR 15.0/ PR 19.0/ PR Oś jezdna Pneumatyczny układ hamulcowy Hydrauliczny układ hamulcowy Aktywny, hydrauliczny układ hamulcowy Wymiary i masy Długość m 5,08 5,08 Szerokość m 2,47 2,47 Wysokość m 2,97 2,97 Masa kg / PR 15.0/ PR 19.0/ PR CLAAS stale stara się dostosować swoje produkty do wymagań praktyki. Dlatego zastrzega sobie prawo dokonywania zmian. Dane techniczne i ilustracje należy traktować jako przybliżone i mogące obejmować elementy nienależące do wyposażenia seryjnego. Prospekt ten został wydrukowany do dystrybucji na całym świecie. Odnośnie do wyposażenia technicznego i cennika prosimy kontaktować się ze swoim partnerem handlowym CLAAS. Zdjęcia przedstawiają maszyny z częściowo zdjętymi osłonami i elementami zabezpieczającymi. Dokonano tego w celu lepszego przedstawienia działania; ze względu na zagrożenia w żadnym wypadku nie wolno zdejmować tych osłon samodzielnie. Należy zawsze przestrzegać aktualnej instrukcji obsługi maszyny. Seryjnie Opcja Dostępne Niedostępne 30 31

16 Gwarancja lepszych żniw. CLAAS Polska Sp. z o.o. ul. Świerkowa 7 Niepruszewo Buk Tel claas.pl 365FarmNet to nowoczesne narzędzie zarządcze dla całego gospodarstwa rolnego. Nowa, inteligentna sieć łącząca różne działy gospodarstwa na tylko jednej platformie niezwykle ułatwia precyzyjne kierowanie nim przez 365 dni w roku. Firma CLAAS jest partnerem systemu 365FarmNet KE DC 1016
