1 Przyrządy robocze Przyrządy robocze JAGUAR PICK UP DIRECT DISC RU Adapter zrywacza do kukurydzy

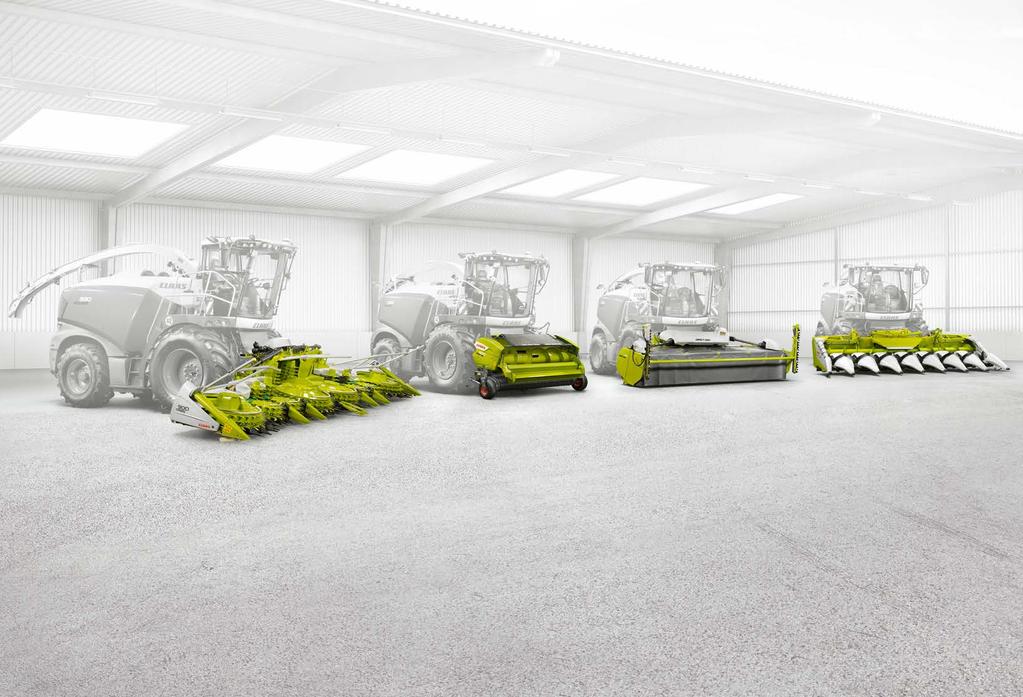

2 Zbiór kukurydzy to żadna sztuka. Zbiór efektywny, to już sztuka. Przyrządy robocze JAGUAR Sprostać wymaganiom. Z wszechstronnie stosowanymi przyrządami roboczymi CLAAS JAGUAR zbiera dzisiaj różne uprawy na wszystkich polach całego świata. Ciągły rozwój przyrządów roboczych zaowocował wysokim bezpieczeństwem działania. Szczególną wagę położono na jakość ich pracy, odporność na ścieranie oraz wydajność poszczególnych przyrządów. jaguar-front-attachments.claas.com 2 3

3 Przyrządy robocze JAGUAR. Spis treści Przyrządy robocze JAGUAR 2 Adaptacja 6 Transport 8 NOWOŚĆ: PICK UP 10 NOWOŚĆ: DIRECT DISC RU 30 Adapter zrywacza do kukurydzy 32 Argumenty 34 Dane techniczne

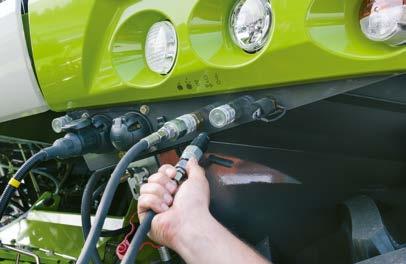

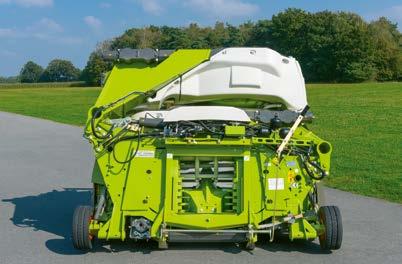

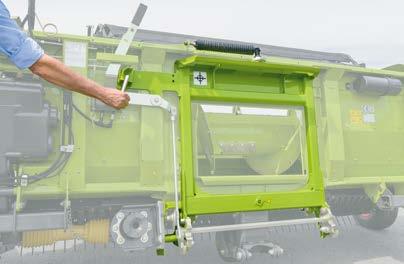

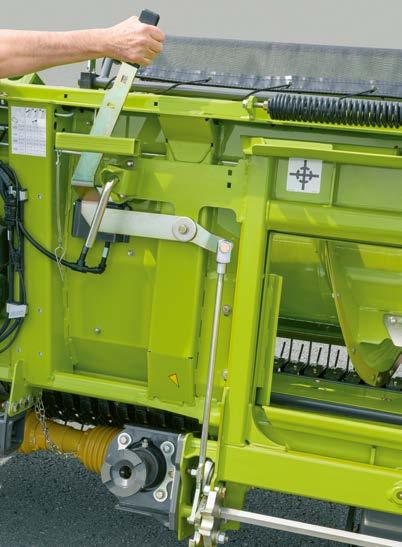

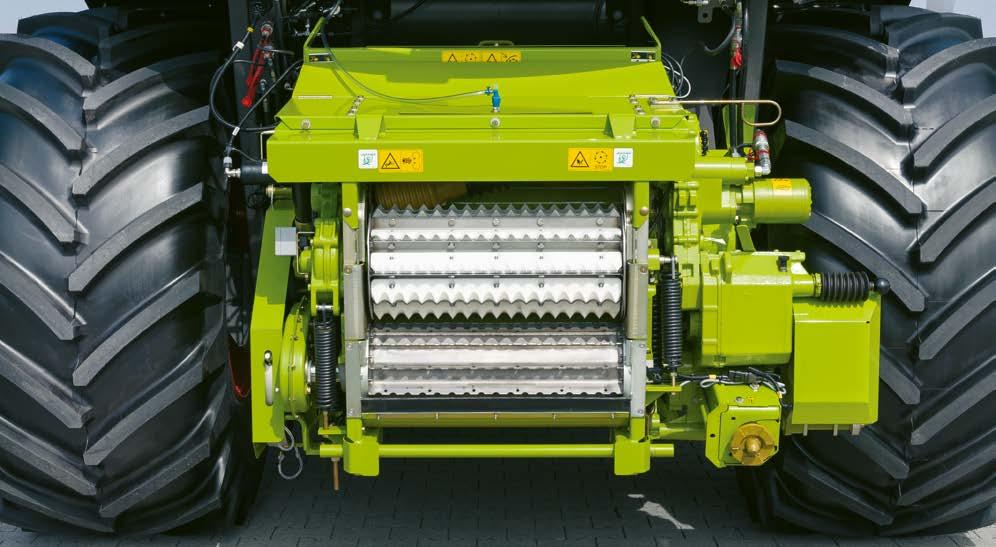

4 Łatwo i komfortowo adaptacja wszystkich przyrządów roboczych JAGUAR. Adaptacja W połączeniu z nową serią JAGUAR 900 (typ 498) oraz modułem przyrządu roboczego zapisywane są następujące wartości: Pozycje krańcowe przyrządu roboczego Ostatnie wartości wstępnych wysokości cięcia Ostatnie wartości regulacji wysokości cięcia Ostatnia pozycja robocza Ostatnie wartości AUTO CONTOUR Liczba obrotów przyrządu roboczego do długości cięcia Liczba godzin pracy przyrządu roboczego Numer seryjny Szybko, czysto i nieskomplikowanie. Inteligentne łączenie. Przy dołączaniu do maszyn JAGUAR serii 800 lub 900 układ napędu będzie automatycznie łączony przez szybkozłącza. Centralne ryglowanie jest łatwo dostępne i pewnie łączy przyrząd roboczy z sieczkarnią. Funkcje przyrządu roboczego są czysto podłączone przez dwa uszczelniane powierzchniowo złącza hydrauliczne i kabel sterujący. Gdy przyrząd roboczy jest elektrycznie połączony z JAGUAR, to z pomocą rozpoznania przyrządu dokonywane są automatyczne ustawienia. Moduł przyrządu roboczego PICK UP Moduł przyrządu roboczego 6 7

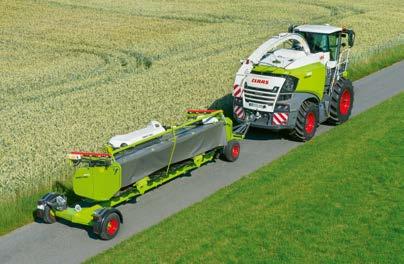

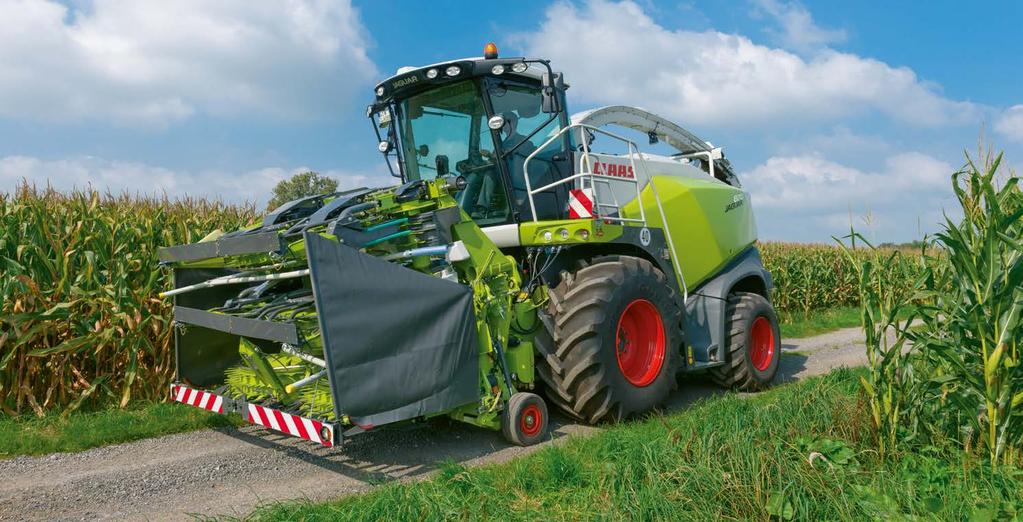

5 Transport drogowy ze znakomitą widocznością. Transport W przypadku przyrządów do kukurydzy o szerokości roboczej wynoszącej maks. 6 m elementy boczne są składane pionowo, a w przypadku 750 i 900 poziomo jeden nad drugim. W celu zapewnienia zgodnego z przepisami obciążenia osi dostępny jest zintegrowany system transportowy dla 750 i 900. Szerokość transportowa RU 450 mm /600 SD/600/450 mm mm 3290 Wyższy komfort jazdy: po drodze, JAGUAR będzie jechał z dołączonym przyrządem roboczym i aktywną amortyzacją wstrząsów. Łatwy i bezpieczny. Na drodze przyrząd roboczy jest niesiony przez JAGUAR, a opcjonalnie może być podparty zintegrowanym systemem transportowym. Dla odpowiednio małej szerokości transportowej koła podporowe PICK UP są składane mechanicznie i bez narzędzi albo z kabiny, przez siłowniki hydrauliczne. DIRECT DISC będzie ułożony na wózku transportowym i zaryglowany bez użycia narzędzi. Można wtedy bezpiecznie jechać z prędkością do 40 km/h. Szerokość transportowa PICK UP 380 mm 3976 PICK UP 300 mm

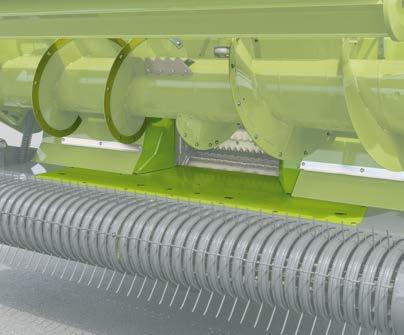

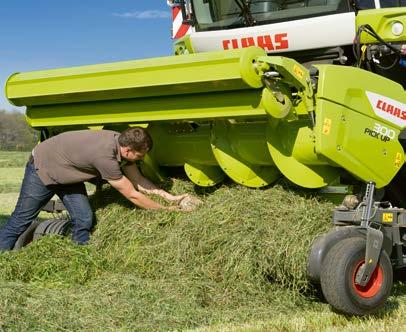

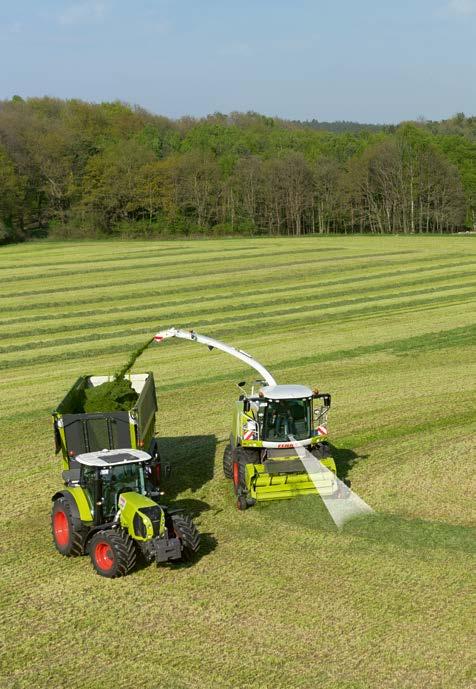

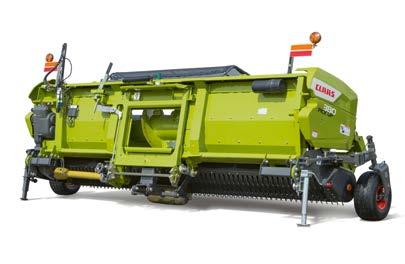

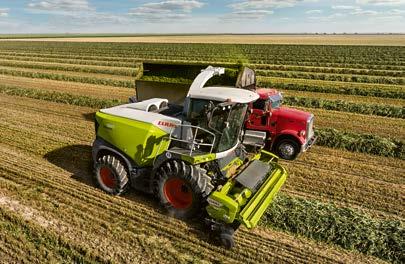

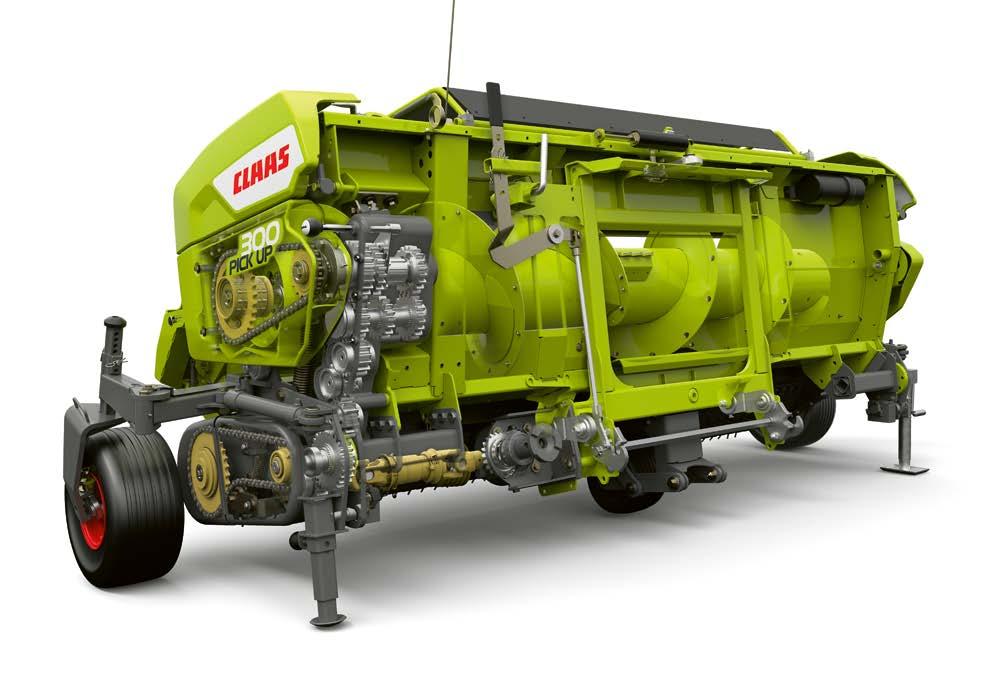

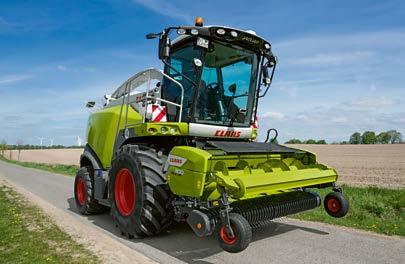

6 NOWOŚĆ NOWOŚĆ: PICK UP 380 / 300. PICK UP Rodzina PICK UP. Przepływ materiału. Coraz wyższe plony oraz mocniejsze sieczkarnie wymagają czystego zbioru paszy i solidnej techniki napędu z prostą obsługą. Przyrządy PICK UP 380 i 300 z wieloma opcjami doskonale spełniają wszelkie oczekiwania. Wydajne, sterowane podbieracze z czterema lub pięcioma rzędami zębów umożliwiają czysty zbiór materiału. Koła kopiujące są bez użycia narzędzi ustawiane na tej samej wysokości co podbieracz. PICK UP dla JAGUAR wyróżnia się wspaniałym dopasowaniem do podłoża i wysoką przepustowością. Podwójne dociskacze rolkowe oraz duża średnica ślimaków zapewniają doskonały przepływ materiału. Obciążony sprężyną ślimak wciągający zwiększa przepustowość w przypadku dużych pokosów. Rama wahliwa dla PICK UP 300 i 380. PICK UP. Dopasowanie przepływu materiału. PICK UP Długość cięcia krótkie średnie długie bardzo długie Rama główna dźwiga umieszczony na sprężynach podbieracz i ułożyskowany pływająco ślimak wciągający. Rama wahliwa jest połączona z ramą główną za pomocą centralnego sworznia, trzech prowadników i sprężyny w pozycji neutralnej. Umożliwia to idealną swobodę ruchów z lepszym dopasowaniem do podłoża i wydajne podbieranie materiału. Bieg Dopasowanie przepływu materiału na bieg wraz z odpowiednim parowaniem kół zębatych Dodatkowe dopasowanie przepływu materiału dzięki zmiennemu napędowi włącznie z indywidualnym dostosowaniem przesunięcia do warunków zbioru Dopasowanie prędkości obrotowej ślimaka do ustawionej długości cięcia odbywa się za pośrednictwem 3-stopniowej przekładni lub przez wybór kół łańcuchowych. Zmienny napęd przyrządu roboczego pozwala na optymalne dopasowanie do warunków zbioru. Solidny dociskacz rolkowy. Mocny podbieracz do czystego zbioru paszy. Dociskacz rolkowy gwarantuje idealny przepływ materiału. O idealny przepływ materiału dba amortyzowany wzdłużnie dociskacz rolkowy umieszczony bardzo blisko ślimaka wciągającego

7 NOWOŚĆ Zbiór bez strat komfortowy i szybki. PICK UP CONTOUR ACTIVE CONTOUR Mechaniczna kompensacja PICK UP Impuls regulacyjny Sterowanie naciskiem na podłoże ACTIVE CONTOUR. Zbiór bez strat z CLAAS CAM PILOT. Optymalny dostęp. Na potrzeby czystego podbierania materiału dostępny jest sprawdzony system CONTOUR. Nowością jest funkcja aktywnego, sterowanego potencjometrem prowadzenia wysokościowego. System ACTIVE CONTOUR działa szybko, zapewniając zawsze odpowiednią odległość zębów podbieracza od podłoża. CLAAS CAM PILOT przejmuje prowadzenie przy zbiorze z pokosów co pozwala bez zmęczenia jechać z prędkością roboczą aż do 15 km/h. Operator może się lepiej skoncentrować na napełnianiu pojazdów transportowych i zbiorze bez strat. CLAAS CAM PILOT rozpoznaje pokosy trójwymiarowo i automatycznie wykonuje odpowiednie ruchy kierowania. Jest uaktywniany drążkiem jezdnym, dezaktywacja odbywa się przez obrócenie kierownicy. Rodzinę PICK UP wyróżnia dobry dostęp do maszyny. Przy rewersji na przykład po rozpoznaniu ciała obcego automatycznie, hydraulicznie podnoszony jest dociskacz rolkowy, a opcjonalnie także ślimak wciągający. Ułatwia to odszukanie ciał obcych po ich wykryciu przez wykrywacz metalu albo kamieni oraz łatwą wymianę zużytych części

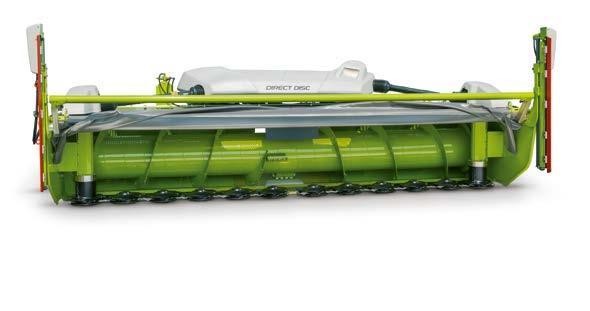

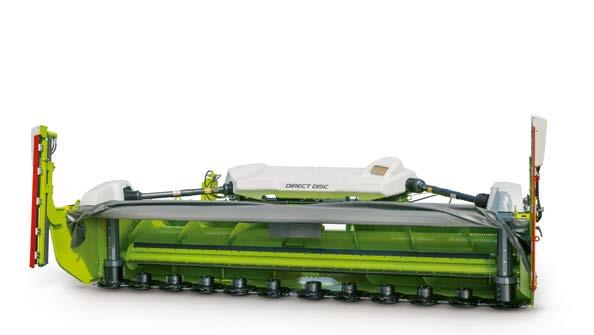

8 NOWOŚĆ DIRECT DISC 600 P/500 P i 600/500. DIRECT DISC Zakres prac DIRECT DISC Wyższe plonowanie Bardzo wyrośnięte rośliny Rosnące wymagania procesu zbioru Zbierana roślina Trawa Całe rośliny (zboża) Całe rośliny i motylkowe Trawa energetyczna Rośliny dzikie Alternatywne rośliny energetyczne Sorgo wzrost do 50 cm / 20" Przeciętny plon (niskie/krótkie rośliny) Wysoki plon (wysokie/długie rośliny) np. żyto z wyką np. trawa Szarvasi np. mieszanki w kwiecie np. przerośnięty sylfian porost do 4 m DIRECT DISC 600 P/500 P DIRECT DISC 600/500 Bardzo dobre Warunkowo Łatwe dołączanie, czysty zbiór. Zbiór całych roślin z DIRECT DISC. DIRECT DISC 600 i 500. DIRECT DISC NOWOŚĆ: 600 P / 500 P 600/500 Obojętnie, czy zbiera się rośliny w dojrzałości mlecznej na wysokowartościową paszę, czy produkuje surowiec do pozyskiwania bioenergii: wystarczy jeden przejazd roboczy, a wszystko jest skoszone i posiekane. NOWOŚĆ: DIRECT DISC 600 P/500 P. Z pomocą belki tnącej MAX CUT ścięte rośliny są doprowadzane do ślimaka wciągającego przez ustawiany wysokościowo walec łopatkowy. Efektem jest równomierny przepływ materiału także przy bardzo niskich roślinach. Zebrany materiał jest doprowadzany z belki tnącej bezpośrednio do ślimaka wciągającego. Dzięki dużemu ślimakowi o średnicy 800 mm oba modele DIRECT DISC wyróżniają się wysoką przepustowością. Seria DIRECT DISC 600 i 500 wyróżnia się przede wszystkim podczas zbiorów roślin o wysokości do 4 m, jak np. sorgo. Do silnie zrośniętych materiałów CLAAS oferuje tu również boczne kosy oddzielające. Uruchomienie DIRECT DISC pod pełnym obciążeniem możliwe za pomocą opóźnionego w czasie dołączania zespołów tnących Trójstopniowa przekładnia z optymalnym przepływem materiału do warunków zbioru lub różnych długości cięcia Dwie napędzane z zewnątrz belki tnące serii MAX CUT z szybką wymianą nożyków i modułami SAFETY LINK do bezpiecznej pracy Walec łopatkowy i ślimak wciągający o perfekcyjnym przepływie materiału przy niskich i średnio wysokich roślinach Ślimak wciągający o ogromnej średnicy i przepustowości do bardzo wysokich roślin Idealne dopasowanie do podłoża przez mechaniczne wyrównanie boczne i regulację nacisku pozwalającą osiągać znakomitą jakość pracy Seryjnie Niedostępne DIRECT DISC 600/500 ze ślimakiem wciągającym o dużej średnicy. DIRECT DISC 600/500: kosa boczna, opcjonalnie ze zintegrowanym napędem hydraulicznym. DIRECT DISC 600 P/500 P: regulacja wysokości walca łopatkowego, opcjonalnie również hydrauliczna. DIRECT DISC 600/500 z belką tnącą MAX CUT. Wydajne przeniesienie napędu z trójstopniową przekładnią. DIRECT DISC 600 P/500 P z walcem łopatkowym

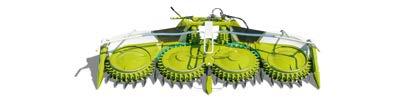

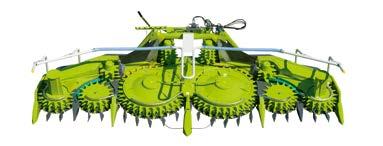

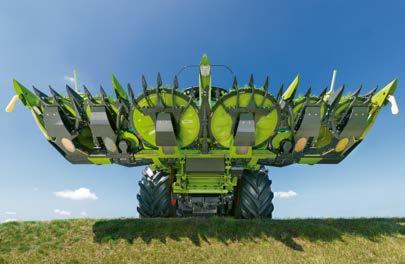

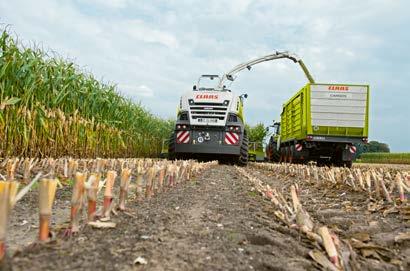

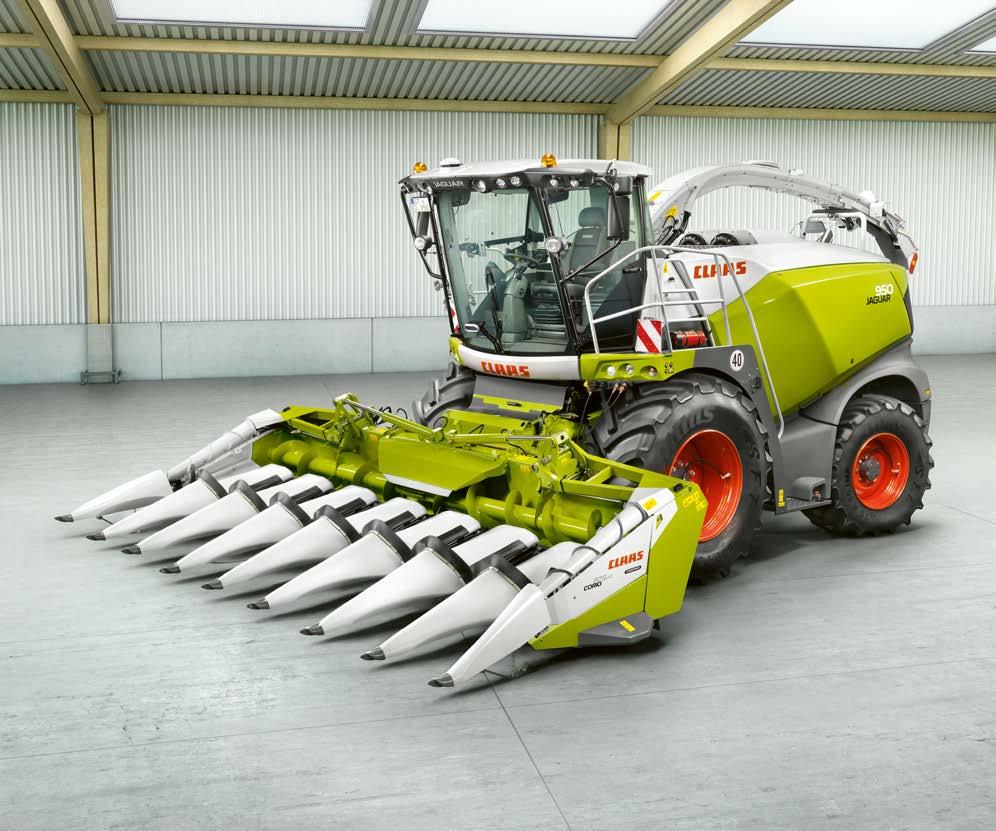

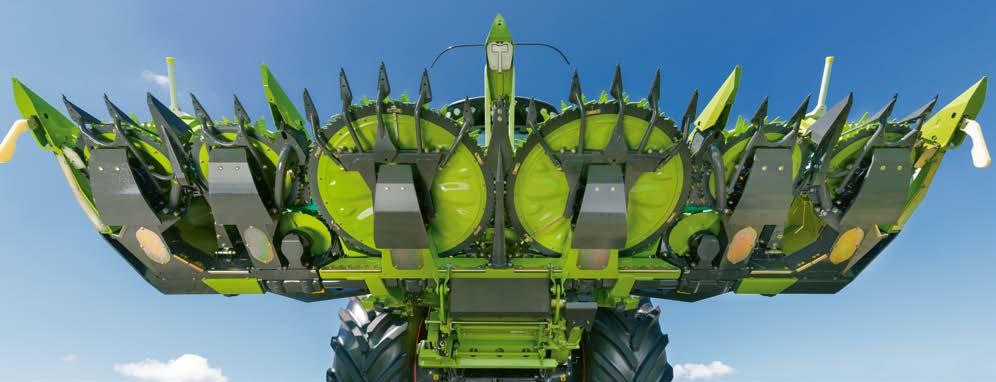

9 900/750/600 SD/600/450. Zbiór bezrzędowy. 900 Optymalny przepływ materiału. Zbierany materiał jest po skoszeniu zbierany tarczami transportowymi i doprowadzany bez strat do JAGUAR kanałem przepływu w tylnej części. 750 Kompaktowa budowa. przekonuje perfekcyjnym zestawieniem oraz niewielkim obciążeniem osi. Bardzo krótka budowa pozwala łatwo manewrować także na ciasnych zakrętach. 600 SD Lekko poruszający się napęd. 600 Bardzo niskie zapotrzebowanie sił zmniejsza zużycie paliwa i podnosi całkowitą wydajność sieczkarni. Niskie momenty rozruchu pozwalają na łatwe włączanie i rewersję pod pełnym obciążeniem. Doskonała jakość sieczki jest zachowana także przy zmianie pojazdów transportowych. Wzrasta ogólna wydajność pracy. 450 Do 9 m szerokości roboczej. 600 SD będzie oferowany równolegle do SD Bezrzędowy o szerokości roboczej od 4,50 m do 9,0 m proponowany przez CLAAS do zbioru kukurydzy łączy całkowicie nowe idee budowy i napędu z doświadczeniami zebranymi na całym świecie. Z zalet i wysokiej niezawodności działania korzysta się w każdej minucie pracy. Układ centralnego ryglowania bezpiecznie łączy i JAGUAR. Transmisja sił odbywa się przez wygodne szybkozłącza. 600 SD jest szczególnie przydatny do pracy w łanie normalnej wielkości i mniej wyrośniętym. Sekcje zewnętrzne z małymi tarczami i dodatkowe pionowe bębny transportowe zapewniają wyjątkowo dobry przepływ masy. 600 z dużymi tarczami doskonale spisuje się na polach kukurydzy o normalnym i bardzo wysokim plonowaniu

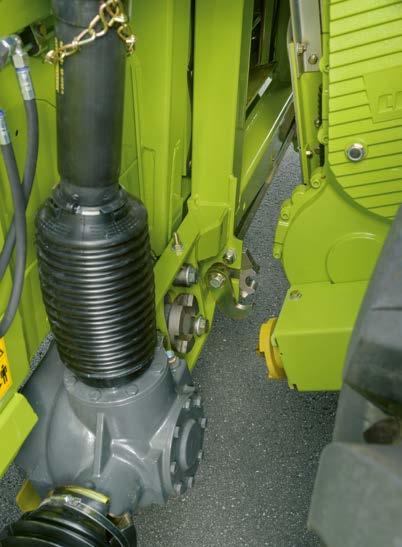

10 Oszczędzamy moc i paliwo.. Dopasowanie przepływu materiału. (napęd 3T) II I (napęd T) II I Długość cięcia krótkie średnie długie bardzo długie Bieg, liczba obrotów I II Położenie przekładni nawrotnej Zmienny napęd przyrządu Pozycja stożków zasilających Napęd o niewielkim zapotrzebowaniu mocy. JAGUAR przenosi swoją moc na w sposób mechaniczny. Sam wymaga niewiele mocy. Koncepcja napędu oznacza bardzo mało przekładni i przekonuje swoim niewielkim momentem rozruchu. Niewielkie zapotrzebowanie siły redukuje zużycie paliwa Włączanie i rewersja pod pełnym obciążeniem Oddzielnie zabezpieczone elementy napędu Przekładnia wejściowa jako przekładnia nawrotna z dwoma zakresami liczby obrotów z 3-biegową skrzynią biegów do optymalnego dopasowania liczby obrotów przy różnych długościach cięcia i różnych warunkach zbioru Dopasowanie liczby obrotów ze zmiennym napędem przyrządu roboczego lub przekładnią nawrotną na wejściu Oddzielnie załączane ślimaki do wyległej kukurydzy z optymalnym przepływem materiału Łatwy dostęp do modułów napędu W razie potrzeby napęd ślimaków do wyległej kukurydzy jest włączany lub wyłączany. Zmienny napęd przyrządu roboczego JAGUAR 900 (typ 498). Pozycja montażowa przekładni wejściowej oddaje do dyspozycji całego wolne lub szybkie liczby obrotów. Dwustopniowe dopasowanie liczby obrotów stożków wciągających w z napędem T. Liczba obrotów wejściowych dla całego może być bez użycia narzędzi wybierana między trzema różnymi stopniami prędkości (opcja). Łatwy dostęp do elementów napędowych

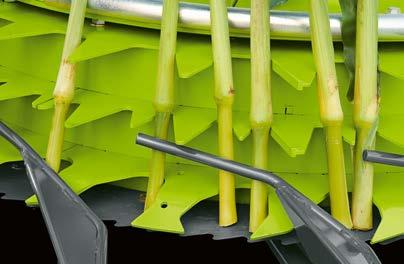

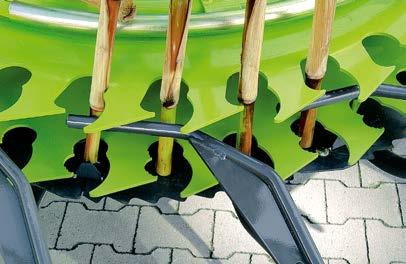

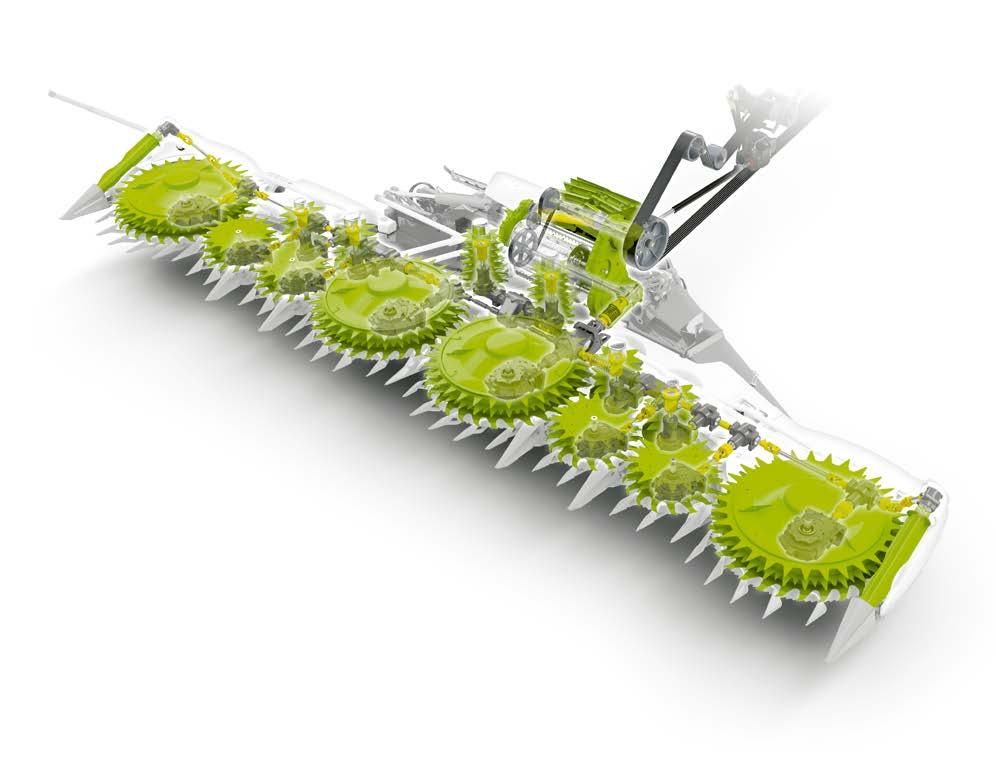

11 Ostre cięcie i bezpieczny transport. Pewność działania. Koncepcję z dużymi i małymi tarczami wyróżnia wyjątkowo wysoka wydajność przepływu materiału. doskonale radzi sobie na polach kukurydzy o plonach do 100 t/ha (warunki zbliżone np. do USA lub Włoch). Podczas rewersji ścięte rośliny gromadzą się na dużych tarczach, a później są ponownie wciągane. Niski moment rozruchowy napędu pozwala na jego ponowne uruchomienie przy pełnym obciążeniu i liczbie górnych obrotów znamionowych. Trójstopniowa budowa. Niezależnie do tego jak ciężkie są warunki pracy, trójstopniowa budowa tarcz transportowych zapewnia równomierny przepływ materiału. Równobieżne tarcze nożowe i transportowe gwarantują pewny oraz łagodny transport roślin Niewielki odstęp pomiędzy tarczami nożowymi a transportowymi sprawia, że pozostawia równe ściernisko Stabilne pałąki rurowe chwytają opadające kolby i minimalizują ich straty Zawsze ostre noże dzięki efektowi samoczynnego ostrzenia Cięcie ścierniska: krótko, czysto i na drobno dla szybkiego rozkładu Opadanie kolb Efekt samoczynnego ostrzenia noży 20 21

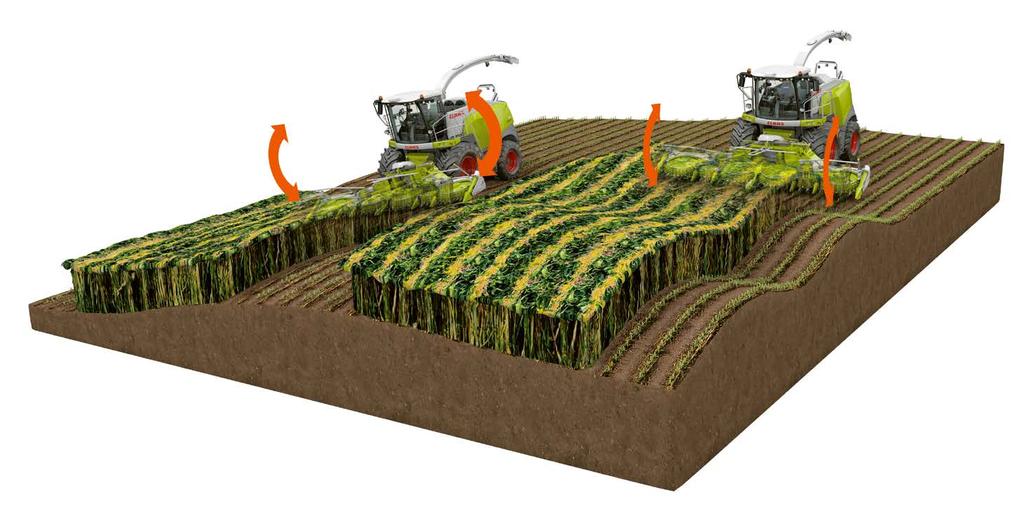

12 Kształt terenu nie ma znaczenia. Ustawiany centralny amortyzator ze zdefiniowaną pozycją środkową dba o bezpieczeństwo i stabilizację podczas wszelkich prac. Korzystne relacje wychylania także na zboczach Dostępne opcjonalnie płozy ścieralne PREMIUM LINE Mechaniczne wyrównanie boczne przy kontakcie z podłożem dzięki CONTOUR Automatyczne wyrównanie boczne dzięki zewnętrznym pałąkom z AUTO CONTOUR Blokowanie wahadłowej ramy przy jeździe po drogach staje się zbędne Doskonałe dopasowanie do podłoża. Zalety: Geometria kierowania do idealnego wyrównania nachylenia bocznego sprawia, że optymalnie dopasowuje się do topografii terenu. Redukuje to zużycie części i podnosi bezpieczeństwo pracy. Mniejsze tarcie Swoboda ruchów Optymalne dopasowanie do podłoża Niskie zużycie i małe wymagania konserwacyjne Wahadłowa rama jest połączona z ramą główną trzema dźwigniami. Sterowanie odbywa się mechanicznie przez amortyzator centrujący lub elektrohydraulicznie przez pałąki kopiujące (AUTO CONTOUR). Geometria dźwigni wahadłowej ramy Mechaniczny amortyzator centrujący Płozy ścieralne Czujnik kopiowania AUTO CONTOUR 22 23

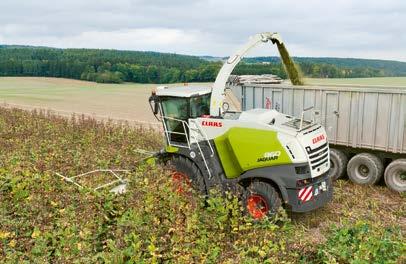

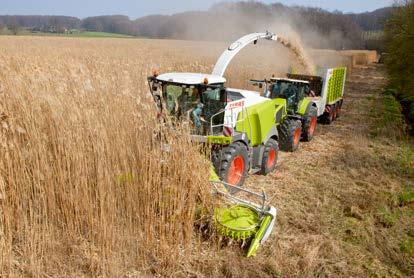

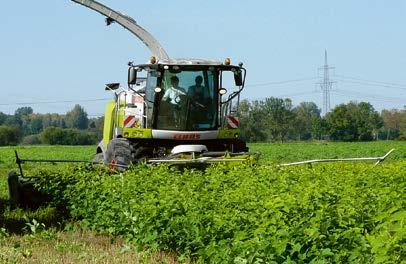

13 : wszechstronne zastosowanie. Zbiór miskantu Zbiór przerośniętego sylfianu Czy to wyległa kukurydza, czy różne uprawy zbiera wszystko. Przez różne elementy dołączania i dodatkowe wyposażenie można optymalnie dostosować do każdej pracy. Dodatkowe nakładki transportowe dbają o korzystniejszy przepływ masy w wyległym łanie lub w ciężkich warunkach pracy Przykręcane palce prowadzące pozwalają na optymalne odbieranie roślin w różnych warunkach zbioru Przedłużenie palców prowadzących poprawia odbiór materiału w wyległym łanie Wąski czub środkowy optymalizuje obraz cięcia roślin o cienkich łodygach Opcjonalne, długie czubki montowane na dużych tarczach zapewniają precyzyjne pobieranie materiału w leżącym łanie Nakręcane szerokie zgarniacze dla pionowych bębnów transportowych ułatwiają przekazanie materiału do walców prasujących Zbiór rdestowca sachalińskiego Zbiór pszenżyta Zbiór sorgo Zbiór trawy sudańskiej Wąskie czubki środkowe Nakręcane zgarniacze Końcówki do wyległej kukurydzy Stożki do wyległej kukurydzy 24 25

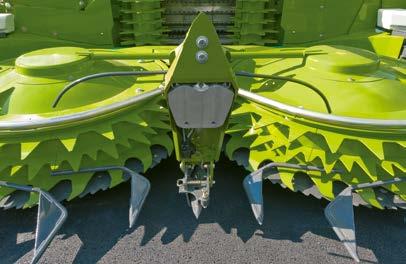

14 Automatyczne prowadzenie z kopiowaniem środkowym. CLAAS AUTO PILOT. Zalety: Dwa pałąki kopiujące przemieszczają się wzdłuż rzędu kukurydzy, a sygnały kopiowania są przetwarzane na impulsy kierowania. Kopiowanie dwurzędowe umożliwia automatyczne prowadzenie JAGUAR z prędkością do 12 km/h przy rzędach rozstawionych w zakresie od 37,5 cm do 80 cm. Maksymalne odciążenie operatora Wysoka wydajność powierzchniowa Bezpieczne prowadzenie także przy lukach w rzędach Bezobsługowa i odporna na ścieranie technika 26 27

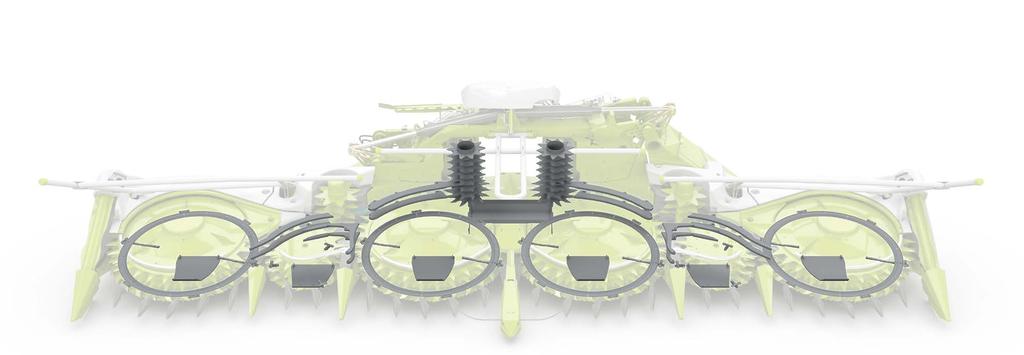

15 Minimalne ścieranie. Mało konserwacji. Wysoka niezawodność działania. Ochrona przed ścieraniem PREMIUM LINE. Przepływ materiału PREMIUM LINE: wytrzymałe bębny doprowadzające dzięki pokryciu specjalną powłoką. Spawane wewnętrzne listwy prowadzące ze stali HARDOX. Stalowe zewnętrzne listwy prowadzące. Dodatkowe elementy wymienne do ochrony dużych tarczy nożowych i noży. Płozy ślizgowe PREMIUM LINE: dodatkowe płozy ślizgowe jako zabezpieczenie przed ścieraniem PREMIUM LINE dla. Części odporne na ścieranie są zalecane do ekstremalnych warunków pracy, np. przy wysokim udziale piasku lub bardzo długiej pracy. Wysoka niezawodność działania. Przy zbiorze pasz liczy się każda minuta. Czasochłonne przeglądy są nie tylko uciążliwe zmniejszają też wydajność pracy, zakłócają ekonomikę i redukują zyski. Odporne na ścieranie części zwiększają niezawodność działania: Wysoka żywotność noży dzięki powłoce wolframowo-węglanowej Efekt samoczynnego ostrzenia w wyniku różnicy prędkości tarcz nożowych i transportowych Tarcze nożowe i transportowe są zbudowane modułowo z sześciu segmentów i wyróżnia je znakomita dostępność. W razie uszkodzenia nie wymienia się całego zespołu, a jedynie odpowiedni segment Niewielkie wymagania konserwacyjne. Inżynierowie CLAAS uczynili wszystko, aby nakłady na konserwację były tak małe, jak to możliwe. Smarowanie należy wykonywać tylko co 250 godzin pracy Wszystkie punkty smarowania są bardzo dobrze dostępne Wymiana oleju przekładniowego wymagana jest dopiero po 1000 godzin pracy Wszystkie części ścieralne wymienia się łatwo i szybko 28 29

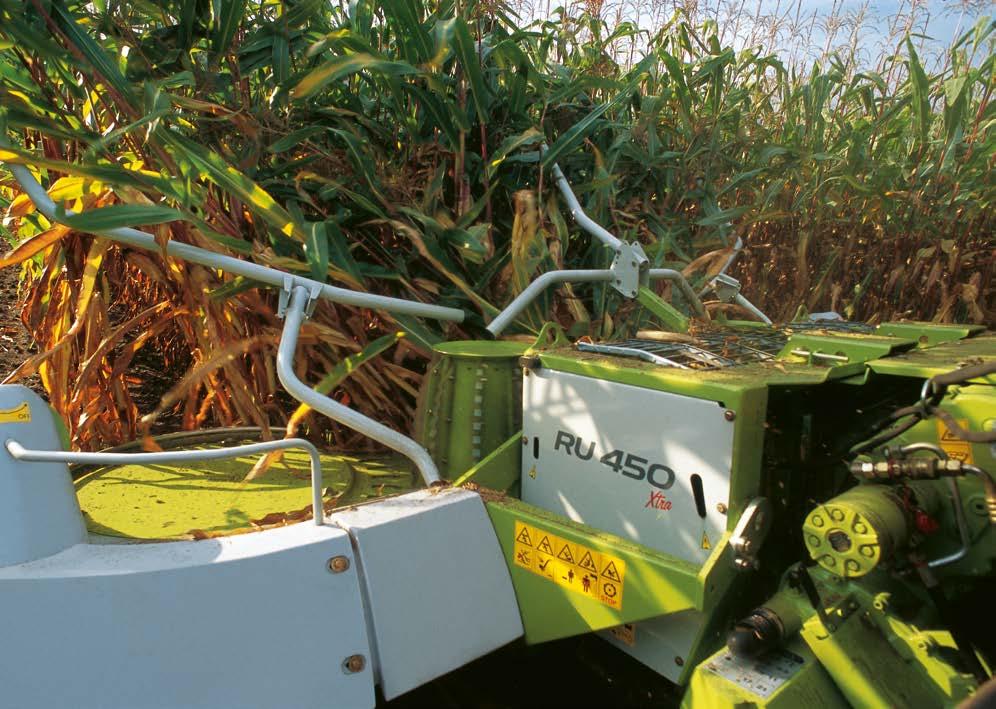

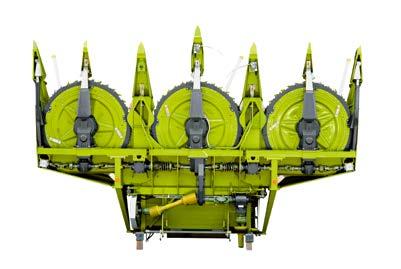

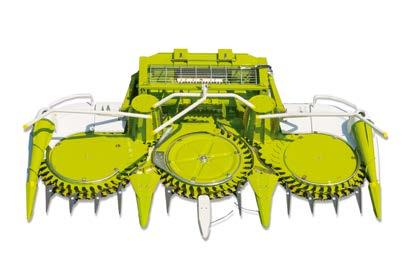

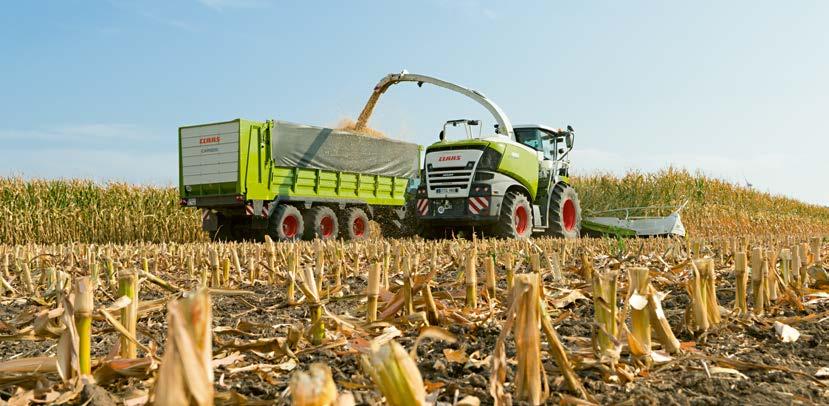

16 Bezrzędowy zbiór z RU 450. RU RU 450 jest poszukiwany zawsze i wszędzie. Koncepcja przepływu materiału bazuje na trzech dużych tarczach tnących i transportowych. Podstawą jest tu prosta budowa. Napęd RU 450 wyróżnia bardzo małe zapotrzebowanie mocy. Konsekwencją jest możliwość włączania oraz rewersji pod pełnym obciążeniem i przy znamionowej liczbie obrotów. Zagwarantowana jest stała, wysoka jakość sieczki. Ze względu na wszechstronne zastosowanie RU dostępny jest tak dla JAGUAR serii 800 jak i dla JAGUAR serii 900. Ogromna przepustowość. Agresywny przepływ materiału zapewnia ślimak wciągający, którego liczbę obrotów można optymalnie dopasować do ustawionej długości cięcia. Niezawodny zbiór. Wysoka jakość pracy, bezpieczny transport roślin i czysty obraz ścierniska. Budowa RU 450 z agresywną tarczą transportową w połączeniu z tarczą opróżniającą umożliwia wymuszony transport roślin w każdych warunkach. Dla tej koncepcji wyraźnie efektywniejszy jest przeciwbieżny kierunek obrotów tarcz tnących. Łodygi kukurydzy po obcięciu są transportowane do ślimaka wciągającego na tarczach tnących. Przez działanie tarcia przenoszonych na stojąco roślin powstaje efekt samoostrzenia tarcz tnących

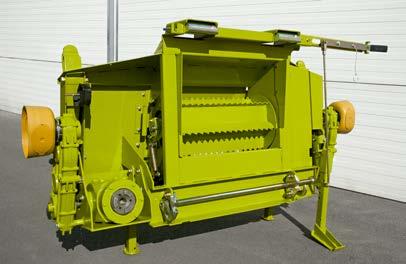

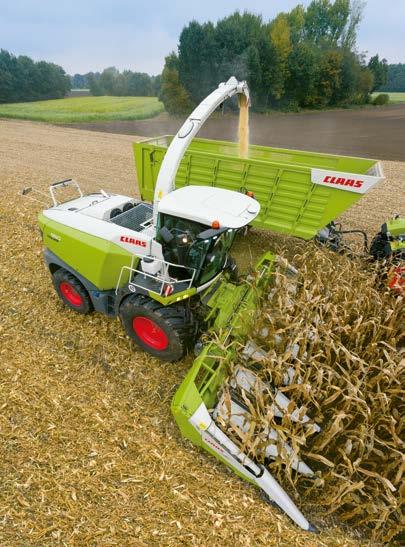

17 Zbiór na kiszonkę z kolb kukurydzy (MKS). Adapter zrywacza do kukurydzy Adapter. Adapter stwarza możliwość dołączenia sześcio- lub ośmiorzędowego zrywacza kolb do sieczkarni JAGUAR. Mocna przekładnia rozdzielająca przenosi napęd z JAGUAR. Adapter dysponuje walcem doprowadzającym, który optymalnie przenosi materiał z przyrządu roboczego do zespołu wciągania JAGUAR. Kiszonka z kolb kukurydzy: zbiór zrywaczem z kombajnu w JAGUAR. MKS oznacza paszę z wysoką koncentracją energii. Stosuje się ją głównie w hodowli bydła do produkcji mleka i mięsa. Zalecane wyposażenie do produkcji wysokowartościowej kiszonki w zbiorze GPS lub MKS: Klin listew ciernych za podstawą stalnicy Dno cierne MULTI CROP CRACKER z zębatymi walcami i 60% różnicą liczby obrotów Listwy mikrouderzeniowe dla serii JAGUAR 800 MULTI CROP CRACKER MAX Listwa cierna Listwy mikrouderzeniowe dla serii 800 MULTI CROP CRACKER MAX MULTI CROP CRACKER CLASSIC Kiszonka z kolb kukurydzy (MKS) 32 33

18 Korzyści w skrócie. PREMIUM LINE dla Nr kat. Opis Uwagi Wygarniacz, duża tarcza nożowa obracana w lewo Dla 900/750/600/ Zgarniacz, duża tarcza nożowa obracana w lewo Dla 900/750/600/ Płyta ścieralna, duża płoza ślizgowa Dla 900/750/600/ Płyta ścieralna pod tarczą nożową Dla 900/750/600 Przyrządy PICK UP PICK UP Pozycja robocza mm Szerokość robocza, od zęba do zęba mm Szerokość transportowa mm Długość mm Wysokość mm Masa kg Bęben wciągający prawy górny Dla 900/750/ Bęben wciągający prawy dolny Dla 900/750/ Bęben wciągający górny lewy Dla 900/750/ Bęben wciągający dolny lewy Dla 900/750/ Płyta ścieralna, płoza ślizgowa mała Dla 900/750/ Zgarniacz, mała tarcza nożowa Dla 900/750/ Listwa prowadząca stalowa środkowa lewa dolna Dla 900/ Listwa prowadząca stalowa środkowa lewa górna Dla 900/ Listwa prowadząca stalowa, mała tarcza Dla 900/ Listwa prowadząca stalowa środkowa prawa górna Dla 900/750 Przyrządy bezpośredniego cięcia DIRECT DISC 600 P P 500 Szerokość robocza mm Szerokość transportowa mm Długość transportowa na wózku mm Długość mm Wysokość mm Masa kg Listwa prowadząca stalowa środkowa lewa górna Dla 600/ Listwa prowadząca stalowa środkowa lewa dolna Dla 600/ Osłona pod dla napędu środka Dla 600/ Listwa prowadząca stalowa środkowa prawa górna Dla 600/450 Przyrządy do kukurydzy Ogólnie: Możliwość elastycznej pracy przyrządami roboczymi do różnych upraw Wygodne dołączanie i odłączanie Napęd przez szybkozłącza Włączanie i rewersja w górnym zakresie znamionowej liczby obrotów Świetne dopasowanie do podłoża ze sterowanym naciskiem CONTOUR i AUTO CONTOUR Wygodna, bezpieczna jazda drogami z tłumieniem wstrząsów Zachowanie dopuszczalnych obciążeń osi ze zintegrowanym systemem transportowym DIRECT DISC: Belka tnąca z szybką wymianą nożyków Wiele możliwości dopasowania do różnych materiałów i warunków żniw Równy i stały przepływ masy DIRECT DISC z belką tnącą MAX CUT Kosa boczna dostępna opcjonalnie Listwa prowadząca stalowa zewnętrzna Dla 750 PREMIUM LINE dla DIRECT DISC SD RU 450 Szerokość robocza mm Szerokość transportowa mm Długość mm Wysokość mm Masa kg Nr kat. Opis Tarcza tnąca do szybkiej wymiany nożyków 900/750 z systemem transportu: odstęp osi od JAGUAR : Lekkobieżny napęd z niewielkim momentem rozruchu i małym zapotrzebowaniem siły Przeznaczony do wysokich wydajności Uniwersalnie stosowany w roślinach ze źdźbłami Wysoka jakość pracy Bardzo małe wymagania konserwacyjne Adaptacja przyrządu dla JAGUAR PICK UP 380/300 DIRECT DISC 600 P / 500 P 600/ SD/600 JAGUAR Seria 900 / / / Seria 800 / / / 450 RU 450 JAGUAR Odstęp środka osi systemu transportu od środka osi napędzanej JAGUAR 900 mm mm 1480 Adapter do JAGUAR ze zrywaczem do kukurydzy Kompatybilny z JAGUAR PICK UP: Idealne dopasowanie do podłoża dzięki swobodnemu zawieszeniu i optymalnej pozycji kół kopiujących Podwójny dociskacz rolkowy z optymalnym przepływem masy Hydraulicznie podnoszenie ślimaków z lepszym dostępem do wyszukania ciał obcych Szybka wymiana komponentów ścieralnych Adapter do zrywacza kolb: Wymiary adaptera Przyrządy robocze Rzędy Typ 496 Typ 497 Typ 498 Masa 530 kg CONSPEED 6 Szerokość 2320 mm CONSPEED 8 Wysokość 1110 mm CORIO 6 Długość 725 mm CORIO 8 Adapter zmieniający zrywacz do kukurydzy w przyrząd do zbioru na kiszonkę z kolb kukurydzy (MKS) Wydajne i delikatne zrywanie CLAAS ciągle stara się dostosować swoje produkty do wymagań praktyki. Dlatego zastrzega sobie prawo dokonywania zmian. Dane techniczne i ilustracje należy traktować jako przybliżone i mogące obejmować elementy nienależące do wyposażenia seryjnego. Prospekt ten został wydrukowany do dystrybucji na całym świecie. Odnośnie wyposażenia technicznego i cennika prosimy kontaktować się ze swoim partnerem handlowym CLAAS. Na zdjęciach zostały częściowo zdjęte osłony i elementy zabezpieczające. Dokonano tego w celu lepszego przedstawienia działania i ze względu na zagrożenia w żadnym wypadku nie wolno zdejmować tych osłon samodzielnie. Należy zawsze przestrzegać aktualnej instrukcji obsługi maszyny. Wszystkie dane techniczne dotyczące silników są zgodne z europejską dyrektywą z zakresu emisji spalin Stage. Użycie w tym dokumencie normy Tier służy wyłącznie informacji i lepszemu zrozumieniu. Nie można tu podstawiać homologacji dla regionów z obowiązującą regulacją Tier. 34 Seryjnie Opcja Dostępne Niedostępne Seryjnie Opcja Dostępne Niedostępne

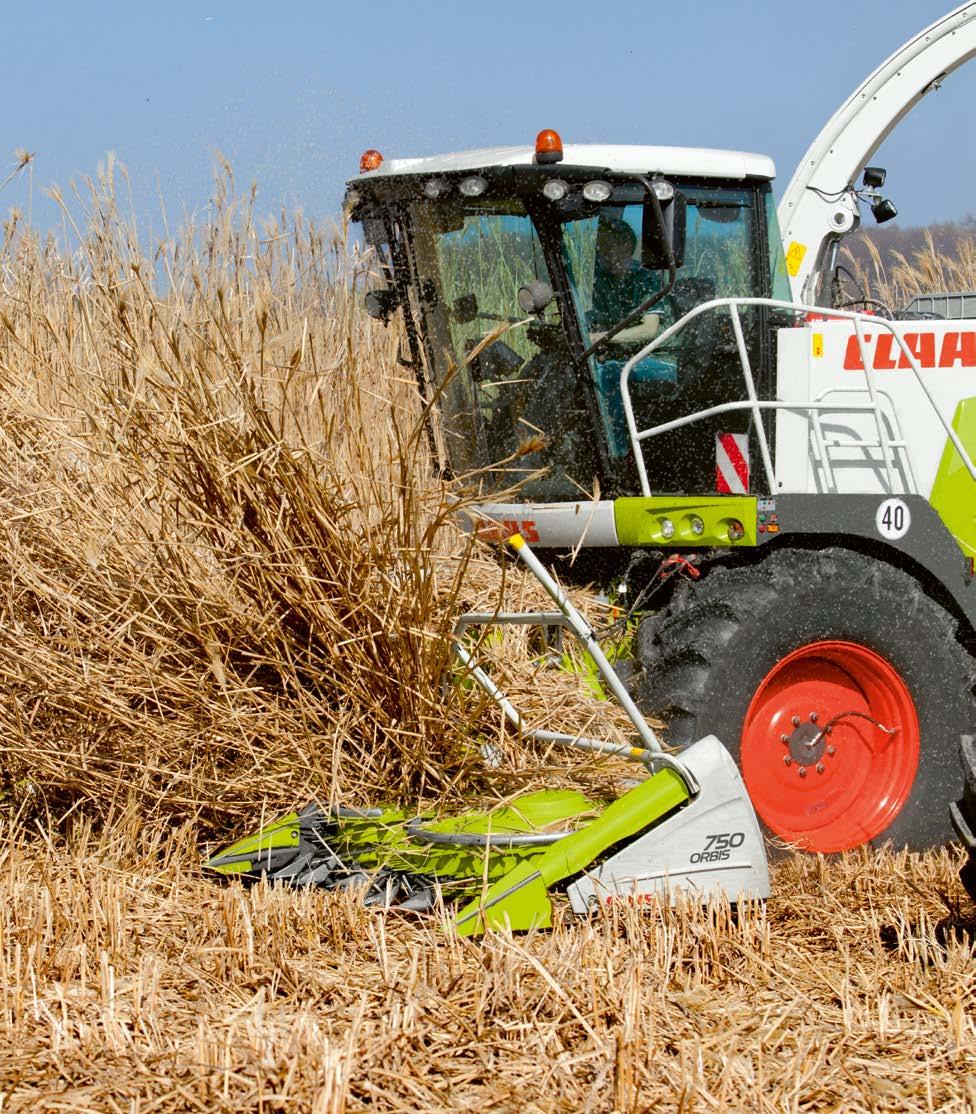

19 Zbiór miskantu Gwarancja lepszych żniw. CLAAS Polska Sp. z o.o. ul. Świerkowa 7 Niepruszewo Buk Tel claas.pl 365FarmNet to nowoczesne narzędzie zarządcze dla całego gospodarstwa rolnego. Nowa, inteligentna sieć łącząca różne działy gospodarstwa na tylko jednej platformie niezwykle ułatwia precyzyjne kierowanie nim przez 365 dni w roku. Firma CLAAS jest partnerem systemu 365FarmNet KK LC 0218
