1 Stanarowe elementy w wykonaniu higienicznym

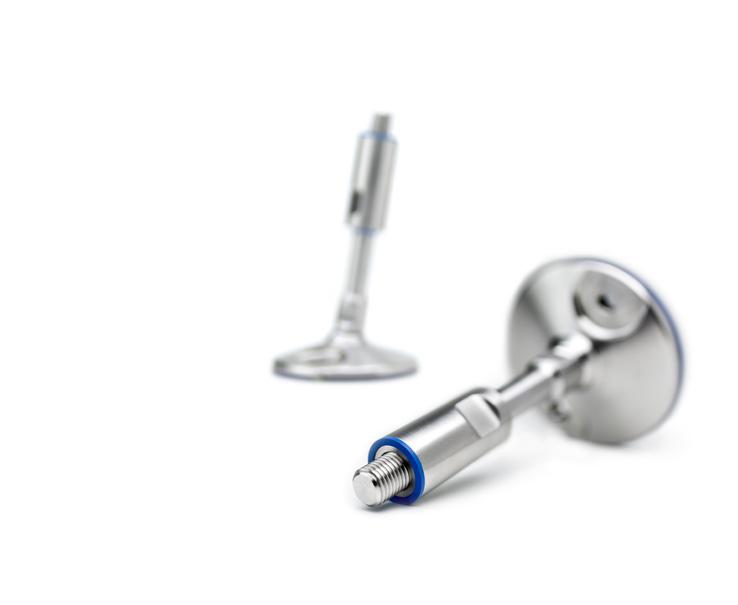

2 Stanarowe elementy w wykonaniu higienicznym 2 Konstrukcja higieniczna Zachowanie higieny to postawowe wymaganie w proukcji, nie tylko w sektorze żywności. Ogrywa coraz większą rolę w innych branżach wymagających sterylności takich jak: farmaceutyka, proukcja farb lub barwników. W obecnych czasach klient oczekuje prouktu bez konserwantów jenak z zachowaniem ługiego okresu ważności. Taki proukt może powstać tylko w warunkach, gzie wyeliminowano ryzyko zanieczyszczeń oraz powstawania mikroorganizmów i zabruzeń. Wymagania te powoują, że wszelkie elementy maszyn i ich powierzchnie muszą być opowienio zaprojektowane, tak aby uniemożliwić gromazenie się zanieczyszczeń i ułatwić proces czyszczenia. Rozwiązania higieniczne o ELESA+GANTER W branżach wymagających zachowania higieny linie proukcyjne muszą być skonstruowane w ten sposób, aby nie nastąpiło ich zanieczyszczenie, narażające proucenta na ogromne straty. Z tego powou ELESA+GANTER zecyowała się zaprojektować i stworzyć nową grupę elementów stanarowych, spełniających najwyższe wymagania w zakresie higieny, tj. EHEDG i 3-A Sanitary Stanars. Grupa elementów w wykonaniu higienicznym Wszystkie stanarowe elementy w wykonaniu higienicznym zostały oznaczone znakiem HD. Ich konstrukcja eliminuje miejsca gromazenia się zanieczyszczeń oraz charakteryzuje się wysoką jakością wykończenia powierzchni i uszczelnieniami połączeń komponentów. Wszystkie uszczelnienia zaprojektowane zostały w sposób umożliwiający uzyskanie maksymalnej szczelności połączeń, po zamontowaniu elementu. Higieniczna konstrukcja skraca znacząco czas czyszczenia, co w efekcie reukuje zużycie śroków myjących. Zmniejsza to finalnie koszty operacyjne, związane z bieżącym utrzymaniem higieny. Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

3 Grupa elementów w wykonaniu higienicznym 3 GN 75.6 Rękojeści stalowe Typ D Stal nierzewna Strona 8 GN 75.6 Rękojeści stalowe Typ E Stal nierzewna Strona 8 GN 429 Uchwyty pałąkowe Stal nierzewna Strona 9 GN 305 Dźwignie nastawne z trzpieniem gwintowanym Stal nierzewna Strona 10 GN 305 Dźwignie nastawne z otworem gwintowanym Stal nierzewna Strona 12 GN 5435 Pokrętła Stal nierzewna Strona 13 GN 5445 Pokrętła trójramienne Stal nierzewna Strona 14 GN 1580 Nakrętki Stal nierzewna Strona 15 Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia. GN 1580 Śruby Stal nierzewna Strona 16 GN 20 Stopy wahliwe bez otworów o kotwienia Stal nierzewna Strona 18 GN 20 Stopy wahliwe z otworami o kotwienia Stal nierzewna Strona 20 GN 7600 Pierścienie uszczelniające Guma Strona 22

4 Wymagania projektowe la konstrukcji higienicznej 4 Dlaczego wykonanie higieniczne? W przemyśle spożywczym, technologii meycznej oraz w przemyśle farmaceutycznym bezpieczeństwo prouktów i ochrona konsumentów ma kluczowe znaczenie. Ze wzglęu na swoje specyficzne właściwości, stanarowe elementy o konstrukcji higienicznej pomagają w proukcji w tych elikatnych obszarach i ułatwiają wytwarzanie prouktów o ługim okresie przechowywania, które nie zawierają konserwantów. Zalety konstrukcji higienicznej Rzasze i krótsze procesy czyszczenia (reukcja czasu o 25%) zapewniają następujące korzyści: - więcej czasu na rzeczywisty proces proukcyjny - mniejsze zużycie woy - mniejsze zużycie energii elektrycznej - mniejsze zużycie śroków czyszczących - mniejsza proukcja ścieków Postawa prawna konstrukcji higienicznej EN :2009 Foo machinery Maszyny muszą być zaprojektowane i wykonane tak, aby można było usunąć bru zalecanymi metoami czyszczenia. Dyrektywa maszynowa 2006/42/EC Maszyny muszą być zaprojektowane, tak, aby: - materiały można było łatwo i okłanie wyczyścić prze każym użyciem - nie powstawało ryzyko infekcji lub chorób DIN EN ISO 14519: Wymagania przy projektowaniu otyczące higieny maszyn DIN EN 1672: Maszyny la przemysłu spożywczego - ogólne zasay projektowania - część 2 Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

5 Wymagania projektowe la konstrukcji higienicznej 5 Wymagania projektowe la konstrukcji higienicznej Materiał Projekt / Geometria - Niekoroująca stal nierzewna Wewnętrzne i zewnętrzne powierzchnie wszystkich urzązeń, elementów lub przewoów muszą być samoopływowe lub mieć możliwość osuszenia i łatwego czyszczenia. - Zgoność z normami FDA i EU w oniesieniu o używanych tworzyw i elastomerów Powierzchnie - Powierzchnie muszą mieć możliwość wyczyszczenia - Należy unikać ostrych załamań krawęzi oraz zagłębień Chropowatość i właściwości powierzchni Łatwe o czyszczenia, chropowatość Ra < 0.8 μm - Uszczelki muszą być tak zaprojektowane, aby iealnie przylegały o uszczelnianych powierzchni - Potoczenia po O-ringi muszą być opowienio zaprojektowane - Należy wykluczyć kontakt z wytwarzanym prouktem -K ąty powinny mieć promień 6 mm lub większy Zasay projektowania konstrukcji higienicznych EHEDG 3-A Sanitary Stanar, Inc. - European Hygienic Engineering & Design Group - Niezależne stowarzyszenie typu "non-profit" w USA - Europejskie konsorcjum typu "non-profit" skłaające się z proucentów maszyn i prouktów spożywczych, a także ich ostawców, instytutów baawczych, uczelni wyższych i agencji rząowych s. zrowia - Trzy obszary zainteresowań: publiczne i rząowe agencje s. zrowia, proucenci maszyn i artykułów spożywczych - Około 45 wytycznych - B aanie konstrukcji i procesów, wyawanie certyfikatów - Baanie prouktów i wyawanie certyfikatów - Pona 70 norm sanitarnych Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

6 Wymagania projektowe la konstrukcji higienicznej Konstrukcja uszczelnień 6 Uszczelki Dla stanarowych elementów, zaprojektowanych zgonie z wymaganiami higienicznej konstrukcji, uszczelnienia pełnią funkcję ochrony martwych przestrzeni, luk i pęknięć prze przenikaniem płynów czyszczących lub pozostałości prouktów. W tym celu istnieje konieczność wstępnego naprężenia oraz ugięcia uszczelek i zgarniaczy w celu zapewnienia niezawonego i trwałego uszczelnienia w instalowanym ukłazie. W obrębie grupy prouktów o konstrukcji higienicznej miejsca montażu i przekroje uszczelnień są obliczane i projektowane zięki oprogramowaniu symulacyjnemu. Przy montażu i pracy uszczelnienie nie jest narażone na namierne naprężenia. Postawowe rożnice mięzy uszczelnieniami statycznymi a ruchomymi: Poczas montażu, uszczelnienia statyczne są ociskane opowienio o powierzchni montażu stopy (pierścień uszczelniający), położa (uszczelnienie olne). Należy upewnić się, że wszystkie powierzchnie, które stykają się z uszczelnieniami, mają wykończenie powierzchni o chropowatości nie większej niż Ra 0,8 μm. Uszczelnienie ruchome wewnątrz tulei regulacyjnej osłaniajacej gwint (zgarniacz) oraz mięzy trzpieniem gwintowanym a postawą (uszelnienie przegubu) są zaprojektowane tak, aby umożliwiały regulację stopy zarówno po wzglęem wysokości, jak i kąta. Dzięki temu przestrzeń montażowa wraz z przekrojem uszczelnienia zapewnia szczelne, wstępnie naprężone uszczelnienie. W zależności o wersji i rozaju użytkowania oraz w przypaku uszkozenia lub konserwacji może być konieczna wymiana uszczelnień. W tym celu Elesa+Ganter ostarcza opowienie uszczelki, jako części zamienne w ramach normy GN Konstrukcja stopy higienicznej GN 20 Zilustrowana poniżej konstrukcja stopy higienicznej GN 20 przestawia sposób instalacji uszczelnień statycznych i ynamicznych. Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

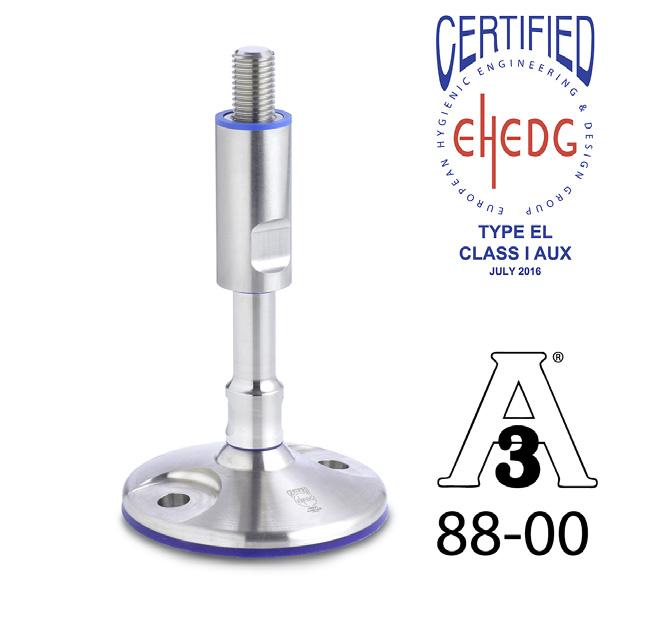

7 Wymagania projektowe la konstrukcji higienicznej Przykła aplikacji, certyfikat 7 Stopa higieniczna GN 20 z otworami o kotwienia (patrz strona 20) Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

8 GN 75.6 Rękojeści stalowe Hygienic Design 8 Specyfikacja Wykonania Typ D: z gwintem wewnętrznym Typ E: z trzpieniem gwintowanym Stal nierzewna AISI 316 L (A4) Powierzchnia matowa (Ra < 0.8 µm) MT Powierzchnia polerowana (Ra < 0.8 µm) PL Pierścień uszczelniający Uwoorowany kauczuk butaienowo- akrylowy (H-NBR) Kolor niebieski Temperatura pracy-25 C to +150 C Twarość 85 ±5 wg skali Shore A Zgony z FDA Informacje Rękojeści GN 75.6 zostały zaprojektowane o użytku w obszarach o najwyższych wymaganiach otyczących zachowania higieny. Uszc zelnienie postawy rękojeści chroni powierzchnię montażową prze wnikaniem zanieczyszczeń. Wysoka jakość wykończenia powierzchni, konstrukcja bez ostrych załamań krawęzi oraz zagłębień zapobiega gromazeniu się bruu i ułatwia czyszczenie. Rękojeści GN 75.6 charakteryzują się ergonomiczną i nowoczesną konstrukcją. Elementy stanarowe Główne wymiary Oznaczenie h Długość l t min. GN M5-D-MT 20 M GN M6-D-MT 25 M GN M8-D-MT 32 M GN M5-E-MT 20 - M GN M6-E-MT 25 - M GN M8-E-MT 32 - M GN M5-D-PL 20 M GN M6-D-PL 25 M GN M8-D-PL 32 M GN M5-E-PL 20 - M GN M6-E-PL 25 - M GN M8-E-PL 32 - M Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

9 GN 429 Uchwyty pałąkowe Hygienic Design Specyfikacja Stal nierzewna AISI 316 L (A4) Powierzchnia matowa (Ra < 0.8 µm) MT Powierzchnia polerowana (Ra < 0.8 µm) PL Korpus z gwintem wewnętrznym Stal nierzewna AISI 304 Pierścień uszczelniający Uwoorowany kauczuk butaienowo- akrylowy (H-NBR) Kolor niebieski Temperatura pracy o -25 C o +150 C Twarość 85 ±5 wg skali Shore A Zgony z FDA 9 Informacje Uchwyty pałąkowe GN 429 zostały zaprojektowane o użytku w obszarach o najwyższych wymaganiach otyczacych zachowania higieny. Uszczelnienie końców uchwytu chroni powierzchnię montażową prze wnikaniem zanieczyszczeń. Wysoka jakość wykończenia powierzchni, konstrukcja bez ostrych załamań krawęzi oraz zagłębień zapobiega przyleganiu bruu i ułatwia czyszczenie. Proces proukcyjny (gięcie) pozwala na wytwarzanie krótkich serii uchwytów o niestanarowych ługościach, zgonie z wymaganiami klienta. Elementy stanarowe Główne wymiary Oznaczenie 1 Długość l ± h r t min. GN 429-A MT M GN 429-A MT M GN 429-A MT M GN 429-A MT M GN 429-A PL M GN 429-A PL M GN 429-A PL M GN 429-A PL M Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

10 GN 305 Dźwignie nastawne Hygienic Design 10 Specyfikacja Rękojeść Precyzyjny olew stali nierzewnej AISI CF-8 Powierzchnia polerowana (Ra < 0.8 µm) PL Korpus z trzpieniem gwintowanym Stal nierzewna AISI 304 Pierścień uszczelniający / zgarniacz Uwoorowany kauczuk butaienowo- akrylowy (H-NBR) Kolor niebieski Temperatura pracy -25 C o +150 C Twarość 85 ±5 wg skali Shore A Zgony z FDA Informacje Dźwignie nastawne GN 305 z trzpieniem gwintowanym zostały zaprojektowane o użytku w obszarach o najwyższych wymaganiach otyczących zachowania higieny. Uszc zelnienie postawy źwigni chroni powierzchnię montażową prze wnikaniem zanieczyszczeń. Wysoka jakość wykończenia powierzchni, konstrukcja bez ostrych załamań krawęzi oraz zagłębień zapobiega gromazeniu się bruu i ułatwia czyszczenie. Dźwignie nastawne są używane w aplikacjach w, których elementy muszą być zablokowane w ograniczonej przestrzeni lub rękojeść po zablokowaniu musi być ustawiona w określonej pozycji. Rękojeść jest połączona z korpusem za pomocą wielokarbu i może być przestawiona w owolne położenie bez oblokowania zacisku. Przy ociągnięciu rękojeści następuje wyzębienie sprzęgła w mechanizmie wewnętrznym, co pozwala na przekręcenie rękojeści o żąanej pozycji. Po puszczeniu rękojeści, zięki sprężynie powrotnej, mechanizm sprzęga się automatycznie. Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

11 l h 11 h l h h Elementy stanarowe Główne wymiary Oznaczenie l1 1 l h1 h2 h3 h4 Skok GN M6-12-PL 63 M GN M6-16-PL 63 M GN M6-20-PL 63 M GN M6-25-PL 63 M GN M6-32-PL 63 M GN M8-12-PL 63 M GN M8-16-PL 63 M GN M8-20-PL 63 M GN M8-25-PL 63 M GN M8-32-PL 63 M GN M8-12-PL 78 M GN M8-16-PL 78 M GN M8-20-PL 78 M GN M8-25-PL 78 M GN M8-32-PL 78 M GN M10-16-PL 78 M GN M10-20-PL 78 M GN M10-25-PL 78 M GN M10-32-PL 78 M Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

12 GN 305 Dźwignie nastawne Hygienic Design 12 Specyfikacja Rękojeść Precyzyjny olew stali nierzewnej AISI CF-8 Powierzchnia polerowana (Ra < 0.8 µm) PL Korpus z gwintem wewnętrznym Stal nierzewna AISI 304 Pierścień uszczelniający / zgarniacz Uwoorowany kauczuk butaienowo- akrylowy (H-NBR) Kolor niebieski Temperatura pracy -25 C o +150 C Twarość 85 ±5 wg skali Shore A Zgony z FDA Informacje Dźwignie nastawne GN 305 z otworem gwintowanym zostały zaprojektowane o użytku w obszarach o najwyższych wymaganiach otyczących zachowania higieny. Uszczelnienie postawy źwigni chroni powierzchnię montażową prze wnikaniem zanieczyszczeń. Wysoka jakość wykończenia powierzchni, konstrukcja bez ostrych załamań krawęzi oraz zagłębień zapobiega gromazeniu się bruu i ułatwia czyszczenie. Dźwignie nastawne są używane w aplikacjach w których, elementy muszą być zablokowane w ograniczonej przestrzeni lub rękojeść po zablokowaniu musi być ustawiona w określonej pozycji. Rękojeść jest połączona z korpusem za pomocą wielokarbu i może być przestawiona w owolne położenie bez oblokowania zacisku. Przy ociągnięciu rękojeści następuje wyzębienie sprzęgła w mechanizmie wewnętrznym, co pozwala na przekręcenie rękojeści o żąanej pozycji. Po puszczeniu rękojeści, zięki sprężynie powrotnej, mechanizm sprzęga się automatycznie. l h h h h Elementy stanarowe Główne wymiary Oznaczenie l h1 h2 h3 h4 Skok GN M6-PL 63 M GN M8-PL 63 M GN M8-PL 78 M GN M10-PL 78 M Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

13 GN 5435 Pokrętła Hygienic Design Specyfikacja Stal nierzewna AISI 316 L (A4) Powierzchnia matowa (Ra < 0.8 µm) MT Powierzchnia polerowana (Ra < 0.8 µm) PL Pierścień uszczelniający Uwoorowany kauczuk butaienowo- akrylowy (H-NBR) Kolor niebieski Temperatura pracy -25 C o +150 C Twarość 85 ±5 wg skali Shore A Zgony z FDA 13 Informacje Pokrętła GN 5435 zostały zaprojektowane o użytku w obszarach o najwyższych wymaganiach otyczacych zachowania higieny. Uszczelnienie postawy pokrętła chroni powierzchnię montażową prze wnikaniem zanieczyszczeń. Wysoka jakość wykończenia powierzchni, konstrukcja bez ostrych załamań krawęzi oraz zagłębień zapobiega przyleganiu bruu i ułatwia czyszczenie. Elementy stanarowe Główne wymiary Oznaczenie h1 h2 t min. GN M6-MT 40 M GN M8-MT 40 M GN M8-MT 50 M GN M10-MT 50 M GN M6-PL 40 M GN M8-PL 40 M GN M8-PL 50 M GN M10-PL 50 M Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

14 GN 5445 Pokrętła trójramienne Hygienic Design 14 Specyfikacja Stal nierzewna AISI 316 L (A4) Powierzchnia matowa (Ra < 0.8 µm) MT Powierzchnia polerowana (Ra < 0.8 µm) PL Pierścień uszczelniający Uwoorowany kauczuk butaienowo- akrylowy (H-NBR) Kolor niebieski Temperatura pracy. -25 C o +150 C Twarość 85 ±5 wg skali Shore A Zgony z FDA Informacje Pokrętła GN 5435 zostały zaprojektowane o użytku w obszarach o najwyższych wymaganiach otyczacych zachowania higieny. Uszczelnienie postawy pokrętła chroni powierzchnię montażową prze wnikaniem zanieczyszczeń. Wysoka jakość wykończenia powierzchni, konstrukcja bez ostrych załamań krawęzi oraz zagłębień zapobiega przyleganiu bruu i ułatwia czyszczenie. Elementy stanarowe Główne wymiary Oznaczenie h1 h2 t min. GN M6-MT 40 M GN M8-MT 40 M GN M8-MT 50 M GN M10-MT 50 M GN M6-PL 40 M GN M8-PL 40 M GN M8-PL 50 M GN M10-PL 50 M Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

15 GN 1580 Nakrętki Hygienic Design Specyfikacja Stal nierzewna AISI 316 L (A4) Powierzchnia polerowana (Ra < 0.8 µm) PL Pierścień uszczelniający Uwoorowany kauczuk butaienowo- akrylowy (H-NBR) Kolor niebieski Temperatura pracy -25 C o +150 C Twarość 85 ±5 wg skali Shore A Zgony z FDA 15 Informacje Nakrętki GN 1580 zostały zaprojektowane o użytku w obszarach o najwyższych wymaganiach otyczących zachowania higieny. Uszczelnienie postawy nakrętki chroni powierzchnię montażową prze wnikaniem zanieczyszczeń. Wysoka jakość wykończenia powierzchni, konstrukcja bez ostrych załamań krawęzi oraz zagłębień zapobiega gromazeniu się bruu i ułatwia czyszczenie. Elementy stanarowe Główne wymiary Oznaczenie k t A/F GN 1580-M5-MT M GN 1580-M6-MT M GN 1580-M8-MT M GN 1580-M10-MT M GN 1580-M5-PL M GN 1580-M6-PL M GN 1580-M8-PL M GN 1580-M10-PL M Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

16 GN 1580 Śruby Hygienic Design 16 Specyfikacja Stal nierzewna AISI 316 L (A4) Powierzchnia matowa (Ra < 0.8 µm) MT Powierzchnia polerowana (Ra < 0.8 µm) PL Pierścień uszczelniający Uwoorowany kauczuk butaienowo- akrylowy (H-NBR) Kolor niebieski Temperatura pracy -25 C o +150 C Twarość 85 ±5 wg skali Shore A Zgony z FDA Informacje Śruby GN 1580 zostały zaprojektowane o użytku w obszarach o najwyższych wymaganiach otyczących zachowania higieny. Uszc zelnienie postawy śruby chroni powierzchnię montażową prze wnikaniem zanieczyszczeń. Wysoka jakość wykończenia powierzchni, konstrukcja bez ostrych załamań krawęzi oraz zagłębień zapobiega gromazeniu się bruu i ułatwia czyszczenie. Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

17 17 Elementy stanarowe Główne wymiary Oznaczenie 1 Długość l 2 3 k A/F GN 1580-M5-10-MT M GN 1580-M5-16-MT M GN 1580-M5-20-MT M GN 1580-M6-12-MT M GN 1580-M6-16-MT M GN 1580-M6-20-MT M GN 1580-M6-25-MT M GN 1580-M6-30-MT M GN 1580-M8-16-MT M GN 1580-M8-20-MT M GN 1580-M8-25-MT M GN 1580-M8-30-MT M GN 1580-M8-40-MT M GN 1580-M10-20-MT M GN 1580-M10-25-MT M GN 1580-M10-30-MT M GN 1580-M10-40-MT M GN 1580-M10-50-MT M GN 1580-M5-10-PL M GN 1580-M5-16-PL M GN 1580-M5-20-PL M GN 1580-M6-12-PL M GN 1580-M6-16-PL M GN 1580-M6-20-PL M GN 1580-M6-25-PL M GN 1580-M6-30-PL M GN 1580-M8-16-PL M GN 1580-M8-20-PL M GN 1580-M8-25-PL M GN 1580-M8-30-PL M GN 1580-M8-40-PL M GN 1580-M10-20-PL M GN 1580-M10-25-PL M GN 1580-M10-30-PL M GN 1580-M10-40-PL M GN 1580-M10-50-PL M Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

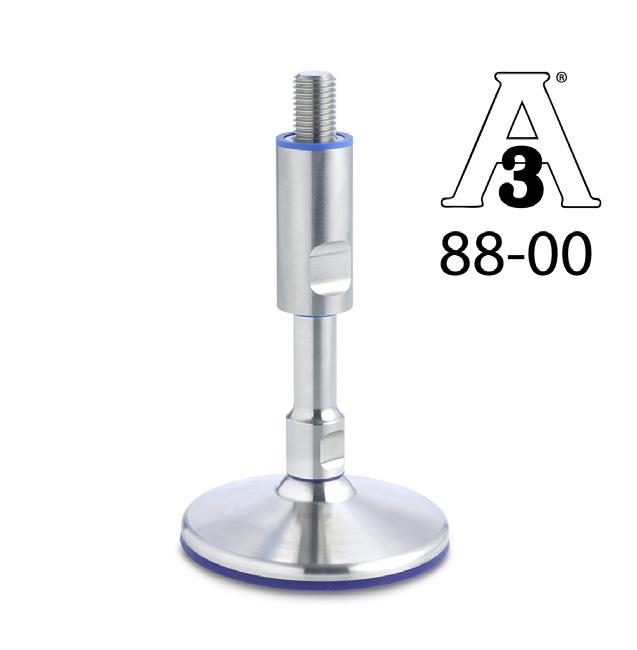

18 GN 20 Stopy wahliwe bez otworów o kotwienia Hygienic Design 18 Specyfikacja Typ Typ A: bez otworów o kotwienia Trzpień gwintowany, tuleja regulacyjna osłaniającą gwint, postawa Stal nierzewna AISI 304 Toczone Uszczelnienia, kolor niebieski, zgoność z normą FDA Pierścień uszczelniający NBR, twarość 70 ±5 wg skali Shore A Zgarniacz TPU, twarość 95 ±5 wg skali Shore A Uszczelka przegubu H-NBR, twarość 85 ±5 wg skali Shore A Uszczelnienie olne Silikon, twarość 85 ±5 wg skali Shore A Informacje Higieniczne stopy wahliwe GN 20 są certyfikowane zgonie z 3-A Sanitary Stanar i zostały zaprojektowane o użytku w przestrzeniach o najwyższych wymaganiach otyczacych zachowania higieny. Dolne uszczelnienie postawy chroni powierzchnię po stopą prze wnikaniem zanieczyszczeń. Pierścień uszczelniający w górnej części tulei regulacyjnej uszczelnia połączenie mięzy tuleją a powierzchnią montażową stopy. Dzięki zastosowaniu zgarniacza oraz uszczellki przegubu, ruchome elementy stopy wahliwej są zabezpieczone prze wnikaniem zanieszczyszczeń. Wysoka jakość wykończenia powierzchni zapobiega przyleganiu bruu i ułatwia czyszczenie. Wartości obciążeń opuszczalnych poane w tabeli otyczą czystego ściskania prostopale o postawy. Ponieważ w praktyce ochozą momenty gnące, wartości obliczeniowe należy zmniejszyć w stosunku o anych tabelarycznych. Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

19 19 l l l Elementy stanarowe Główne wymiary Oznaczenie 1 2 l1 3 l2 l3 A/F1 A/F2 maks. obciążenie statyczne w kn GN M A 80 M GN M A 80 M GN M A 80 M GN M A 80 M GN M A 80 M GN M A 80 M GN M A 100 M GN M A 100 M GN M A 100 M GN M A 100 M GN M A 100 M GN M A 100 M GN M A 120 M GN M A 120 M GN M A 120 M GN M A 120 M GN M A 120 M GN M A 120 M Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

20 GN 20 Stopy wahliwe z otworami o kotwienia Hygienic Design 20 Specyfikacja Typ Typ B: z otworami o kotwienia Trzpień gwintowany, tuleja regulacyjna osłaniającą gwint, postawa Stal nierzewna AISI 304 Toczone Uszczelnienia, kolor niebieski, zgoność z normą FDA Pierścień uszczelniający NBR, twarość 70 ±5 wg skali Shore A Zgarniacz TPU, twarość 95 ±5 wg skali Shore A Uszczelka przegubu H-NBR, twarość 85 ±5 wg skali Shore A Uszczelnienie olne Silikon, twarość 85 ±5 wg skali Shore A Informacje Higieniczne stopy wahliwe GN 20 są certyfikowane zgonie z 3-A Sanitary Stanar oraz EHEDG i zostały zaprojektowane o użytku w przestrzeniach o najwyższych wymaganiach otyczacych zachowania higieny. Dolne uszczelnienie postawy chroni powierzchnię po stopą prze wnikaniem zanieczyszczeń. Stopa musi być zakotwiona i ociśnięta o położa za pomocą śrub z uszczelkami lub pokłakami uszczelniającymi. Należy pamiętać o poprawnym wykonaniu otworów mocujących w położu. Pierścień uszczelniający w górnej części tulei regulacyjnej uszczelnia połączenie mięzy tuleją a powierzchnią montażową stopy. Dzięki zastosowaniu zgarniacza oraz uszczellki przegubu, ruchome elementy stopy wahliwej są zabezpieczone prze wnikaniem zanieszczyszczeń. Wysoka jakość wykończenia powierzchni zapobiega przyleganiu bruu i ułatwia czyszczenie. Wartości obciążeń opuszczalnych poane w tabeli otyczą czystego ściskania prostopale o postawy. Ponieważ w praktyce ochozą momenty gnące, wartości obliczeniowe należy zmniejszyć w stosunku o anych tabelarycznych. Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

21 21 l l l Elementy stanarowe Główne wymiary Oznaczenie 1 2 l1 3 4 l2 l3 k A/F1 A/F2 maks. obciążenie statyczne w kn GN M B 100 M GN M B 100 M GN M B 100 M GN M B 100 M GN M B 100 M GN M B 100 M GN M B 120 M GN M B 120 M GN M B 120 M GN M B 120 M GN M B 120 M GN M B 120 M Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

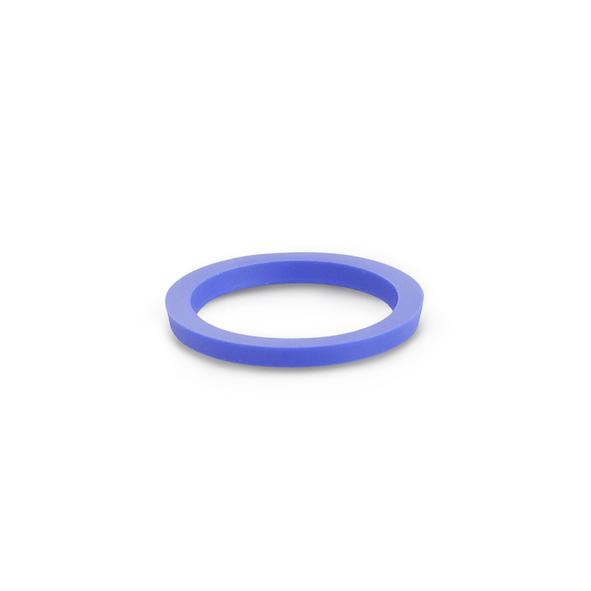

22 GN 7600 Pierścienie uszczelniające Hygienic Design 22 Specyfikacja H-NBR Uwoorowany kauczuk butaienowo- akrylowy Kolor niebieski Temperatura pracy -25 C o +150 C Zgony z FDA Twarość 85 ±5 wg skali Shore A Informacje Elementy cylinryczne montowane w strefach higienicznych mogą być uszczelnione za pomocą pierścieni GN Pierścienie uszczelniające GN 7600 są zgone z głównymi wymiarami poanymi w tabeli. W celu zapewnienia prawiłowego uszczelniania, rowek montażowy powinien być wykonany zgonie z iagramem poniżej. Dzięki temu przy montażu i pracy, uszczelnienie ma miejsce na okształcenie i nie jest narażone na namierne obciążenia. Wszystkie powierzchnie, które stykają się z uszczelką, powinny posiaać chropowatość nie mniejszą niż Ra 0,8 μm. Elementy ELESA+GANTER posiaające pierścienie uszczelniające GN 7600 zostały wyszczególnione w tabeli. Pierścienie można zakupić ozielnie. W tym przypaku mogą wymagać przygotowania opowieniego rowka montażowego w proukcie, który chcemy uszczelnić 1,9 1,6 Elementy stanarowe Główne wymiary Rowek montażowy Główne wymiary Pierścienie uszczelniające Oznaczenie s s GN HNBR GN 429 / GN 1580 Opowienie la GN HNBR GN 75.6 / GN 305 / GN 1580 GN HNBR GN 75.6 / GN 429 GN HNBR GN 75.6 / GN 305 / GN 1580 / GN 5435 / GN 5445 GN HNBR GN 1580 / GN 5435 / GN 5445 GN HNBR GN 305 GN HNBR GN HNBR Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.

23 Wzory ELESA i GANTER - wszelkie prawa zastrzeżone. Powielanie naszych rysunków zawsze z poaniem źróła pochozenia.
