PAMEL Myszków ul. Leśna 17

Transkrypt

1 PAMEL Myszków ul. Leśna 17 SYSTEM POWER MAX PROSIMY O ZAPOZNANIE SIĘ Z INSTRUKCJĄ A PRZYNAJMNIEJ Z OSTATNIMI PUNKTAMI pamel@pamel.biz 1

2 SYSTEM POWERMAX Spis treści INFORMACJE OGÓLNE...4 PRZEZNACZENIE SYSTEMU...4 ZALETY SYSTEMU...4 ZASADA DZIAŁANIA...5 PANEL W TRYBIE DESTYLACJI...6 EKRAN GŁÓWNY...7 TRYB RĘCZNY...8 USTAWIANIE MOCY W TRYBIE RĘCZNYM...8 USTAWIANIE MOCY MINIMALNEJ...10 USTAWIANIE MOCY MAKSYMALNEJ...11 ZAPAMIĘTYWANIE MOCY...12 AUTOMATYCZNA REGULACJA MOCY...13 USTAWIANIE MOCY MINIMALNEJ...13 USTAWIANIE MOCY MAKSYMALNEJ...14 WSPÓŁCZYNNIK REGULACJI WSP...16 ZMIANA TRYBU REGULACJI...17 ZMIANA SONDY STERUJĄCEJ MOCĄ...18 USTAWIENIA ZAWORÓW...19 ZMIANA TRYBU DZIAŁANIA ZAWORU...20 ZMIANA SONDY STERUJĄCEJ ZAWOREM...21 W(Y)ŁĄCZENIE PRACY ZAWORU...22 ZMIANA TYPU ZAWORU...23 ZMIANA TEMPERATURY ZAŁĄCZENIA ZAWORU...24 ZMIANA TEMPERATURY WYŁĄCZENIA ZAWORU...25 USTAWIANIE TEMPERATUR ALARMÓW...25 USTAWIANIE TEMPERATURY ALARMU DŹWIĘKOWEGO...26 USTAWIANIE TEMPERATURY ALARMU FUNKCYJNEGO...27 ZMIANA TYPU ALARMU FUNKCYJNEGO...28 ZMIANA NAZW SOND...29 KALIBRACJA SOND...31 ZMIANA KOLEJNOSCI CZUJNIKÓW...33 PRZYWRACANIE PARAMETRÓW FABRYCZNYCH...35 STEROWANIE RĘCZNE...36 DŹWIĘKI...38 PODŁĄCZENIE MODUŁU...39 PARAMETRY TECHNICZNE...39 PANEL W TRYBIE WARZENIA PIWA...40 EKRAN GŁÓWNY...41 WYBÓR RODZAJU PROCESU...42 PROGRAMOWANIE PROCESU...43 TRYB RĘCZNY...44 USTAWIANIE MOCY W TRYBIE RĘCZNYM...44 USTAWIANIE MOCY MINIMALNEJ...46 USTAWIANIE MOCY MAKSYMALNEJ...47 ZAPAMIĘTYWANIE MOCY...48 AUTOMATYCZNA REGULACJA MOCY...49 USTAWIANIE MOCY MINIMALNEJ...49 USTAWIANIE MOCY MAKSYMALNEJ...50 WSPÓŁCZYNNIK REGULACJI WSP

3 ZMIANA TRYBU REGULACJI...53 USTAWIENIA MIESZADŁA...54 USTAWIANIE TEMPERATUR ALARMÓW...55 USTAWIANIE TEMPERATURY ALARMU DŹWIĘKOWEGO...55 USTAWIANIE TEMPERATURY ALARMU FUNKCYJNEGO...56 ZMIANA TYPU ALARMU FUNKCYJNEGO...57 ZMIANA NAZW SOND...58 KALIBRACJA SOND...59 ZMIANA KOLEJNOSCI CZUJNIKÓW...61 PRZYWRACANIE PARAMETRÓW FABRYCZNYCH...63 STEROWANIE RĘCZNE...64 DŹWIĘKI...66 PODŁĄCZENIE MODUŁU...67 PARAMETRY TECHNICZNE...67 MODUŁ GŁÓWNY...68 INFORMACJE OGÓLNE...69 PODŁĄCZENIE MODUŁU...69 PARAMETRY TECHNICZNE...70 MODUŁ WYJSĆ NISKIEJ MOCY (ZAWORÓW, MIESZADŁA)...71 INFORMACJE OGÓLNE...72 PODŁĄCZENIE MODUŁU...72 PARAMETRY TECHNICZNE...73 MODUŁ MOCY...74 INFORMACJE OGÓLNE...75 PODŁĄCZENIE MODUŁU...75 PARAMETRY TECHNICZNE...76 MODUŁ DODATKOWYCH CZUJNIKÓW...77 INFORMACJE OGÓLNE...78 PODŁĄCZENIE MODUŁU...78 PARAMETRY TECHNICZNE...79 MODUŁ ZDALNEGO POWIADAMIANIA...80 INFORMACJE OGÓLNE...81 PARAMETRY TECHNICZNE...81 SCHEMAT PODŁĄCZENIA SYSTEMU...82 UPROSZCZONY...82 PRZYKŁAD ZMONTOWANEGO SYSTEMU...83 DZIWNE OBJAWY URZĄDZENIA- WSKAZÓWKI ZANIM ZADZWONISZ...84 PIERWSZE URUCHOMIENIE STEROWNIKA...86 OPIS WYPROWADZEŃ SONDY...87 WARUNKI GWARANCJI...91 P rz ed podł ącz eni em i uż yt ko wani em urz ądz eni a pros im y o dokł adne z apoz nani e si ę z ni ni ej sz ą ins t rukcj ą obsł ugi. W raz i e j aki chkol wi ek probl em ów ze z roz um i eni em j ej t reś ci pros i m y o s kont akt owani e si ę z e s prz edawc ą urz ądz eni a. S am odzi el n y m ont aż i uruchom i eni e urz ądz eni a j es t możl i we pod warunki em posi adani a prz ez m ont aż ys t ę pods t awowej wi edz y. Ni em ni ej z al ecane j es t dokonani e m ont aż u urz ądz eni a prz ez wykw al i fi kowan y pers onel. P roducent ni e odpowi ada z a us zkodz eni a m ogą ce w yn i kną ć z ni eprawi dł ow ego m ont aż u cz y eks pl oat acj i urz ądz eni a. Dokonywa ni e s am odzi el n yc h napraw i m odyfi k acj i s kut kuj e ut rat ą gwar ancj i. P roducent z as t rz ega s obi e prawo do z mi an y wygl ą du, cech, funkcj i i param et ró w t echni cz n yc h urz ądz eni a w cel u popraw y j akoś ci produkt u. Zd jęci a, rys un k i i tek s ty u żyte u żyte w ni n i ejs zej i n s tru k cji s ą wł asn oś ci ą fi rmy PA ME L. 3

4 INFORMACJE OGÓLNE PRZEZNACZENIE SYSTEMU System POWERMAX służy do regulacji mocy elementów grzejnych. W zależności od wersji maksymalna moc regulowana wynosi 5,5kW dla urządzeń jednofazowych i 3x5,5kW dla urządzeń trójfazowych. Nie wymaga się równomiernego obciążania wszystkich wyjść. W zależności od wersji grzałki mogą być zasilane 230V, 3x230V (gwiazda) lub 3x400V (trójkąt) Urządzenie nie służy do regulacji obwodów indukcyjnych oraz świetlnych. Umożliwia pomiary temperatury w czterech punktach (5 sonda dołączana za pomocą HUB) i podstawie zebranych informacji steruje procesami grzania (załączenie grzałki) lub chłodzenia (załączenie elektrozaworu wody chłodzącej lub ARC). W zależności od wersji urządzenia posiada od 1 do 3 wyjść zaworowych 12V lub 230V o mocy 100W na wyjście. Użytkownik posiada możliwość ustawienia alarmów dźwiękowych i wizualnych oraz temperatur bezpieczeństwa przy których ma nastąpić wyłączenie grzania. W trybie destylacji urządzenie steruje mocą na podstawie pomiaru z jednej z dowolnie wybranych sond. ZALETY SYSTEMU Jest prosty w montażu i obsłudze, zapewnia optymalne sterowanie mocą grzałek, zaworami i innymi urządzeniami pomocniczymi. Posiada ekran dotykowy, dzięki czemu używanie jest intuicyjne a użytkownik posiada szybki dostęp do wszystkich funkcji. Czytelny kolorowy wyświetlacz graficzny dobrze wizualizuje zachodzące procesy. Sondy pozwalają na swobodne rozmieszczenie czujników. Możliwość dokupienia HUBa, który koncentruje sygnały w jeden przewód dodatkowo przedłużając. System posiada możliwość automatycznej regulacji mocy w zależności od różnicy temperatury zmierzonej przez sondy i ustawionej przez użytkownika (funkcja PID). W zależności od wersji można podłączyć czujnik poziomu cieczy który zabezpiecza przed uszkodzeniem grzałek. Posiada zabezpieczenie przed przegrzaniem produktu oraz system chłodzenia wymuszonego. Pozw ala oszczędzać energię. Ustawienie np. 50% grzania pow oduje pobór m ocy zm niejszony o 50%. Pozostała energia nie jest tracona w układzie, nie jest w ogóle pobierana przez grzałki. 4

5 ZASADA DZIAŁANIA Urządzenie może regulować moc dostarczaną do obwodu. Aktualna nastawa mocy jest wyświetlana na wyświetlaczu LCD. Gdy nastąpi przekroczenie ustawionej temperatury destylacji urządzenie może przerwać podgrzewanie. Pojawi się sygnał dźwiękowy, a na wyświetlaczu zostanie wyświetlony powód alarmu (numer sondy). Po obniżeniu temperatury grzałka zostaje ponownie załączona. W wersji z wyjściem na elektrozawór istnieje możliwość ustawienia temperatury przy jakiej ma nastąpić załączenie elektrozaworu (histereza regulowana od 0,0 z dokładnością 0,1 stopnia). W wersji z wieloma zaworami istnieje możliwość ustawienia temperatury przy jakiej ma nastąpić załączenie drugiego elektrozaworu (histereza regulowana od 0,0 z dokładnością 0,1 stopnia). W wersji z wejściem czujnika poziomu istnieje możliwość zatrzymania procesu grzania gdy czujnik wskaże za niski poziom płynu. W zależności od trybu pracy na ekranie wyświetlane są np. Zbiornik, Głowica, Kolumna, Chłodnica. Można zmieniać nazwy sond temperaturowych. 5

6 PANEL W TRYBIE DESTYLACJI 6

7 EKRAN GŁÓWNY Nazwa sondy Ustawienia Czas Pomiar T sterująca Aktualna moc Tryb sterowania Stan zaworów Po włączeniu na ekranie pojawia się ekran główny. Widoczne są na najczęściej używane ustawienia, parametry i stany peryferiów. Użytkownik może wejść w poszczególne nastawy klikając odpowiedni symbol: a)nazwa sondy- ustawiana przez użytkownika, maksymalnie 10 znaków b)pomiar wyświetlany z rozdzielczością do 0,01, użytkownik może dowolnie konfigurować z której sondy ma być wybierany pomiar. -czarny na białym tle oznacza prawidłową pracę -czarny na czerwonym tle oznacza alarm. c)ustawienia- przycisk ustawień zaawansowanych d)aktualny czas e)temperatura sterująca pracą mocy, z dowolnie wybranej sondy f)aktualna moc grzałek -czarna oznacza pracę -czerwona brak mocy (np. alarm) g)tryb sterowania mocą - łapka ręczna regulacja mocy - robocik automatyczna regulacja mocy h)stan zaworów -zielony załączony -czerwony wyłączony po kliknięciu użytkownik może ustawić parametry pracy 7

8 TRYB RĘCZNY USTAWIANIE MOCY W TRYBIE RĘCZNYM Aby zmienić aktualną moc należy w trybie ręcznym kliknąć wartość mocy wyświetlaną na ekranie głównym. Pojawi się okno zmiany mocy. Przyciśnięcie zielonej lub czerwonej strzałki powoduje zmianę mocy o 0,25%. Kliknięcie w symbol baterii powoduje zmianę mocy na wartość klikniętą: 0%; 25%; 50%; 75% lub 100% Drugim sposobem jest kliknięcie ikony USTAWIENIA na ekranie głównym. Sterownik wyświetli menu ustawień. 8

9 Następnie klikamy ikonę grzałki. Pojawi się menu ustawiania parametrów mocy Następnie klikamy ikonę mocy aktualnej. Po pojawieniu się okna regulacji mocy ustawiamy aktualną moc. Przyciśnięcie zielonej lub czerwonej strzałki powoduje zmianę mocy o 0,25%. Kliknięcie w symbol baterii powoduje zmianę mocy na wartość klikniętą: 0%; 25%; 50%; 75% lub 100% 9

10 USTAWIANIE MOCY MINIMALNEJ Użytkownik może zdefiniować moc minimalną. Kolumna podobnie jak większość urządzeń posiada parametry minimalne poniżej których następuje destabilizacja. Należy kliknąć ikonę USTAWIENIA na ekranie głównym. Sterownik wyświetli menu ustawień. Następnie klikamy ikonę grzałki. Pojawi się menu ustawiania parametrów mocy Następnie klikamy ikonę mocy minimalnej. Po pojawieniu się okna regulacji mocy ustawiamy minimalną moc. Przyciśnięcie zielonej lub czerwonej strzałki powoduje zmianę mocy minimalnej o 0,25%. Kliknięcie w symbol baterii powoduje zmianę mocy na wartość klikniętą: 0%; 25%; 50%; 75% lub 100% 10

11 USTAWIANIE MOCY MAKSYMALNEJ Użytkownik może zdefiniować moc maksymalną. Moc maksymalna powinna być używana tylko w przypadku instalacji elektrycznej o słabych parametrach lub zbyt wielkiej mocy grzejnej w zbyt małym zbiorniku. Należy kliknąć ikonę USTAWIENIA na ekranie głównym. Sterownik wyświetli menu ustawień. Następnie klikamy ikonę grzałki. Pojawi się menu ustawiania parametrów mocy Następnie klikamy ikonę mocy maksymalnej. Po pojawieniu się okna regulacji mocy ustawiamy maksymalną moc. Przyciśnięcie zielonej lub czerwonej strzałki powoduje zmianę mocy maksymalnej o 0,25%. Kliknięcie w symbol baterii powoduje zmianę mocy na wartość klikniętą: 0%; 25%; 50%; 75% lub 100% 11

12 ZAPAMIĘTYWANIE MOCY Użytkownik ma do wyboru dwie opcje odnośnie zapamiętywania mocy: -ZERUJ -sterownik po włączeniu zasilania startuje z mocą 0% -PAMIĘTAJ-sterownik po włączeniu zasilania startuje z ostatnio ustawioną mocą (przed wyłączeniem) Należy kliknąć ikonę USTAWIENIA na ekranie głównym. Sterownik wyświetli menu ustawień. Następnie klikamy ikonę grzałki. Pojawi się menu ustawiania parametrów mocy Następnie klikamy ikonę pamiętania mocy. 12

13 AUTOMATYCZNA REGULACJA MOCY W celu automatycznej regulacji mocy użytkownik musi zmienić 5 parametry pracy urządzenia: -moc minimalną -współczynnik automatycznej regulacji WSP -zmienić parametr RECZNIE na AUTOMAT -numer sondy sterującej -temperaturę nastawioną USTAWIANIE MOCY MINIMALNEJ Użytkownik może zdefiniować moc minimalną. Kolumna podobnie jak większość urządzeń posiada parametry minimalne poniżej których następuje destabilizacja. Należy kliknąć ikonę USTAWIENIA na ekranie głównym. Sterownik wyświetli menu ustawień. Następnie klikamy ikonę grzałki. Pojawi się menu ustawiania parametrów mocy 13

14 Następnie klikamy ikonę mocy minimalnej. Po pojawieniu się okna regulacji mocy ustawiamy minimalną moc. Przyciśnięcie zielonej lub czerwonej strzałki powoduje zmianę mocy minimalnej o 0,25%. Kliknięcie w symbol baterii powoduje zmianę mocy na wartość klikniętą: 0%; 25%; 50%; 75% lub 100% USTAWIANIE MOCY MAKSYMALNEJ Użytkownik może zdefiniować moc maksymalną. Moc maksymalna powinna być używana tylko w przypadku instalacji elektrycznej o słabych parametrach lub zbyt wielkiej mocy grzejnej w zbyt małym zbiorniku. Należy kliknąć ikonę USTAWIENIA na ekranie głównym. Sterownik wyświetli menu ustawień. 14

15 Następnie klikamy ikonę grzałki. Pojawi się menu ustawiania parametrów mocy Następnie klikamy ikonę mocy maksymalnej. Po pojawieniu się okna regulacji mocy ustawiamy maksymalną moc. Przyciśnięcie zielonej lub czerwonej strzałki powoduje zmianę mocy maksymalnej o 0,25%. Kliknięcie w symbol baterii powoduje zmianę mocy na wartość klikniętą: 0%; 25%; 50%; 75% lub 100% 15

16 WSPÓŁCZYNNIK REGULACJI WSP Moc w przybliżeniu jest regulowana według wzoru P[%]=Pmin+WSP*(T nastawiona-taktualna). Gdy temperatura osiągnie zadaną wówczas układ pracuje z ustawioną mocą minimalną. Po przekroczeniu temperatury moc jest zmniejszana do zera. WSP oznacza jak bardzo sterownik ma reagować na wahania temperatury. Współczynnik WSP (wersja uproszczona) Czym większa grzałka tym mniejszy współczynnik. Czym mniejsza grzałka tym większy współczynnik. Czym mniejszy zbiornik tym mniejszy współczynnik. Czym większy zbiornik tym większy współczynnik. Jeśli sterownik nie może nadążyć i temperatura częściej jest za niska należy go zwiększyć. Jeśli sterownik za bardzo steruje i temperatura częściej jest za wysoka należy go zmniejszyć. Prosimy pamiętać o ustawieniu mocy minimalnej która ma również wpływ na temperaturę. Gdy jest za niska to temperatura również będzie za niska. W przeciwnym razie odwrotnie. W celu ustawiania współczynnika regulacji należy kliknąć ikonę ustawień na ekranie głównym. Sterownik wyświetli menu ustawień. 16

17 Następnie klikamy ikonę grzałki. Pojawi się menu ustawiania parametrów mocy Następnie klikamy ikonę współczynnika WSP. Po pojawieniu się okna regulacji wpisujemy jego wartość. W przypadku problemów z ustawieniem sterownika proponujemy załączyć sterownik w trybie ręcznym. Wraz ze wzrostem temperatury należy zmniejszać moc. W pewnym momencie kolumna uzyska stabilizację (produkt będzie zadowalający). Następnie należy przejść w tryb automatyczny i ustawić moc odrobinę mniejszą niż uzyskana wcześniej. Współczynnik najlepiej ustawić w granicach 8. ZMIANA TRYBU REGULACJI W celu zmiany trybu regulacji należy przejść do ustawień mocy EKRAN GŁÓWNY->USTAWIENIA->REGULACJA MOCY Następnie klikamy ikonę trybu pracy, napis zmieni się na AUTOMAT 17

18 ZMIANA SONDY STERUJĄCEJ MOCĄ Użytkownik może wybrać dowolną sondę która ma wpływ na sterowanie mocą. Sonda używana jest w obu trybach (ręcznym i automatycznym) W trybie ręcznym pozwala na ustawienie progu temperaturowego wyłączenia mocy. Jest to forma zabezpieczenia w przypadku zbyt dużej nastawy mocy. Gdy temperatura wzrośnie powyżej, nastąpi chwilowe odłączenie wyjścia. W trybie automatyczną stanowi temperaturę do jakiej ma dążyć sterownik sterując mocą. Sterownik reguluje moc płynnie. Nie działa jak termostat włącz-wyłącz. Aby ustawić temperaturę należy kliknąć na ekranie głównym wartość temperatury sterującej. Następnie przy pomocy klawiatury ekranowej wpisujemy nową wartość temperatury. 18

19 USTAWIENIA ZAWORÓW Zawory mogą pracować w trzech trybach: HISTEREZA, OKNO lub OKNO2 We wszystkich trybach użytkownik ustawia temperaturę załączenia jak i wyłączenia. Różnią się reakcję na zmianę temperatury. Działanie należy rozważać dynamicznie (wg narastania lub opadania temperatury), ponieważ przy tej samej temperaturze zawór może być otwarty lub zamknięty. Tryby zobrazowane są na wykresach: 19

20 ZMIANA TRYBU DZIAŁANIA ZAWORU Aby ustawić odpowiedni tryb należy na ekranie głównym kliknąć pierwszy lub drugi zawór. 1 2 Następnie klikamy na ikonkę f(x). Każdorazowe kliknięcie przestawia tryb o jeden. 20

21 ZMIANA SONDY STERUJĄCEJ ZAWOREM Zawór elektromagnetyczny może być sterowany temperaturą z dowolnej sondy. Aby ustawić odpowiedni tryb należy na ekranie głównym kliknąć pierwszy lub drugi zawór. 1 2 Następnie klikamy na ikonkę sondy. Następnie przy pomocy klawiatury ekranowej wprowadzamy numer sondy sterującej zaworem. 21

22 W(Y)ŁĄCZENIE PRACY ZAWORU Każdy zawór może pracować w 3 trybach -automatyczny -zawsze otwarty -zawsze zamknięty Aby ustawić odpowiedni tryb należy na ekranie głównym kliknąć pierwszy lub drugi zawór. 1 2 Następnie klikamy na ikonkę robocika. Wybieramy tryb pracy. 22

23 ZMIANA TYPU ZAWORU Każdy zawór może pracować w 2 trybach -normalnie otwarty -normalnie zamknięty Tryby oznaczają czy zawór przepuszcza ciecz bez czy po podaniu napięcia sterującego. np. zawory wodne są normalnie zamknięte. Aby ustawić odpowiedni tryb należy na ekranie głównym kliknąć pierwszy lub drugi zawór. 1 2 Następnie klikamy na ikonkę włącznika. Wybieramy odpowiedni tryb pracy. 23

24 ZMIANA TEMPERATURY ZAŁĄCZENIA ZAWORU Aby ustawić odpowiednią temperaturę załączenia zaworu należy na ekranie głównym kliknąć pierwszy lub drugi zawór. 1 2 Następnie klikamy na ikonkę zaworu z zieloną rączką. Przy pomocy klawiatury numerycznej wpisujemy nową wartość temperatury. 24

25 ZMIANA TEMPERATURY WYŁĄCZENIA ZAWORU Aby ustawić odpowiednią temperaturę załączenia zaworu należy na ekranie głównym kliknąć pierwszy lub drugi zawór. 1 2 Następnie klikamy na ikonkę zaworu z czerwoną rączką. Przy pomocy klawiatury numerycznej wpisujemy nową wartość temperatury. USTAWIANIE TEMPERATUR ALARMÓW Sterownik posiada dwa typy alarmów: dźwiękowy i funkcjonalny. Po przekroczeniu temperatury alarmu dźwiękowego sterownik wydaje sygnał dźwiękowy. Temperatura jest ustawiana dla każdej sondy niezależnie. Alarm funkcjonalny ma dwa efekty działania. Użytkownik może wybrać czy po przekroczeniu temperatury alarmu wyłączenia sterownik ma wyłączyć moc na chwilę czy całkowicie zakończyć proces. Chwilowe wyłączenie mocy sygnalizowane jest wyświetlaniem wartości na czerwono. Całkowity koniec procesu sygnalizowany jest pojawieniem obrazu z napisem KONIEC. 25

26 USTAWIANIE TEMPERATURY ALARMU DŹWIĘKOWEGO Aby ustawić odpowiednią temperaturę alarmu należy na ekranie głównym kliknąć punkt pomiarowy dla którego chcemy ustawić temperaturę alarmu. Następnie klikamy na ikonkę dzwonka. Przy pomocy klawiatury ekranowej wpisujemy wartość temperatury alarmu. Aby dezaktywować alarm z danej sondy wystarczy wpisać temperaturę wyższą niż fizycznie możliwa np.200 stopni 26

27 USTAWIANIE TEMPERATURY ALARMU FUNKCYJNEGO Aby ustawić odpowiednią temperaturę alarmu należy na ekranie głównym kliknąć punkt pomiarowy dla którego chcemy ustawić temperaturę alarmu. Następnie klikamy na ikonkę dzwonka z symbolem wyłącznika. Przy pomocy klawiatury ekranowej wpisujemy wartość temperatury alarmu. Aby dezaktywować alarm z danej sondy wystarczy wpisać temperaturę wyższą niż fizycznie możliwa np.200 stopni 27

28 ZMIANA TYPU ALARMU FUNKCYJNEGO Aby ustawić odpowiednią reakcję na alarm funkcyjny należy na ekranie głównym kliknąć punkt pomiarowy dla którego chcemy ustawić funkcję. Następnie klikamy na ikonkę wyłącznika i znaku zapytania. 28

29 ZMIANA NAZW SOND Aby zmienić nazwy wyświetlane na głównym ekranie sterownika należy kliknąć ikonę ustawień. Aby ustawić odpowiednią temperaturę alarmu należy na ekranie głównym kliknąć punkt pomiarowy dla którego chcemy ustawić temperaturę alarmu. Następnie klikamy na ikonkę litery A. 29

30 Po wybraniu sondy wpisujemy nową nazwę przy pomocy klawiatury ekranowej. Maksymalnie można wpisać 10 znaków. Aby wcześniej zakończyć wpisywanie należy kliknąć klawisz PRZEJDZ 30

31 KALIBRACJA SOND Użytkownik posiada możliwość kalibracji urządzenia z własnym termometrem. Parametr A powoduje wskazanie T'=A*T Przesunięcie B powoduje wskazanie T'=B+A*T. Zaleca się pozostawienie ustawień domyślnych A=1,25 oraz B=0 A regulujemy gdy wraz ze wzrostem temperatury różnica wskazania temperatury od oczekiwanej rośnie lub maleje. Np. w temperaturze pokojowej temperatura jest zaniżana o 0,1 stopnia, a przy 80 stopniach o 0,3 stopnia. B regulujemy gdy wraz ze wzrostem temperatury różnica wskazania temperatury od oczekiwanej jest stała. Np. temperatura w całym zakresie zaniżana jest o 2 stopnie. Urządzenie jest dostarczane wstępnie skalibrowane. Jeżeli Państwa termometr pokazuje 19 stopni to nie oznacza, że taka temperatura panuje w całym pomieszczeniu. Różnica temperatur głównie zależy od wysokości i miejsca montażu czujnika, np. inna temperatura panuje w pomieszczeniu bliżej grzejnika, przy podłodze, suficie, elemencie drewnianym, metalowym lub przy oknie. Analogiczne zachowanie temperatury jest w urządzeniu (destylatorze, wędzarni). Temperatura może się różnić w zależności od miejsca montażu, sposobu montażu, przewodności termicznej itp. Dlatego pozostawiliśmy Państwu możliwość ręcznego skalibrowania sond. Kalibracja sond nie jest konieczna. W celu ustawienia współczynników należy na ekranie głównym kliknąć ikonę ustawień. 31

32 Sterownik wyświetli menu ustawień. Po kliknięciu symbolu sondy możemy wybrać dla której sondy chcemy zmienić ustawienia. Pojawi się menu ustawień parametrów sondy. Klikając odpowiednio na wykresy A lub B możemy zmienić parametry A i B. Parametry są wpisywane przy pomocy klawiatury ekranowej. 32

33 ZMIANA KOLEJNOSCI CZUJNIKÓW Użytkownik posiada możliwość zmiany kolejności czujników lub wyboru które czujnika chce używać. Urządzenie umożliwia podłączenie modułów rozszerzających. Można wybrać dowolną z 8 sond podłączonych do urządzenia. Operacja przeprowadzana gdy sondy są zamontowane na urządzeniu i nie ma możliwości fizycznej zamiany sond np. po wymianie sondy. Sondy są łączone równolegle i są rozróżniane po numerach producenta MAC. Gdy ustawi się w menu serwisowym SONDA 0 na 0, SONDA 1 na 1 itd. to po zresetowaniu sterownik posortuje je rosnąco wg adresów MAC. Należy kliknąć ikonę ustawień na ekranie głównym Sterownik wyświetli menu ustawień. 33

34 Po kliknięciu symbolu sondy możemy wybrać dla której sondy chcemy zmienić ustawienia. Pojawi się menu ustawień parametrów sondy. Klikając na ikonę z numerem sondy możemy wpisać nowy numer przy pomocy klawiatury ekranowej. 34

35 PRZYWRACANIE PARAMETRÓW FABRYCZNYCH Użytkownik w każdej chwili może przywrócić parametry fabryczne. Funkcje dostępna jest z kilku poziomów i dotyczy poziomu na jakim się znajduje. Jeśli zostanie użyta w menu ustawień to WSZYSTKIE ustawienia zostaną zresetowane. Jeśli zostanie użyta w menu sond, dotyczy tylko sond. W celu zresetowania ustawień należy kliknąć ikonę z symbolem dysku. Następnie pojawi się okno z pytaniem czy dokonać resetu ustawień. Po wybraniu TAK, przywrócenie zostanie potwierdzone napisem CZEKAJ i zresetowaniem się urządzenia. Po wybraniu NIE, nic się nie stanie i sterownik wróci do poprzedniego menu. 35

36 STEROWANIE RĘCZNE W każdej chwili użytkownik może przejść na sterowanie ręczne. W tym trybie przejmuje kontrolę nad mocą grzania, zaworami. Użytkownik na bieżąco może śledzić 4 temperatury pomiarowe. Należy kliknąć ikonę ustawień na ekranie głównym Sterownik wyświetli menu ustawień. 36

37 Po kliknięciu symbolu ręki przechodzimy do sterowania ręcznego. Sterowanie odbywa się prze klikanie zielonych i czerwonych trójkątów. UWAGA!!! W tym trybie nie działają żadne zabezpieczenia. 37

38 DŹWIĘKI Użytkownik posiada możliwość wyłączenia sygnałów dźwiękowych Należy kliknąć ikonę ustawień na ekranie głównym Sterownik wyświetli menu ustawień. Po kliknięciu dźwięku sterownik włącza lub wyłącza wszystkie dźwięki. 38

39 PODŁĄCZENIE MODUŁU Moduł podłączany jest do urządzenia głównego przez specjalny przewód. Połączenie musi nastąpić przed włączeniem zasilania. PARAMETRY TECHNICZNE Napięcie zasilania: Temperatura prac y: Pobór moc y maks yma l ny: Przekątna ekranu: Długość przewodu Obudowa: Stopień ochrony: Gwarancja: Zgodność z nor ma mi: Produkt nie zawiera ołowiu (Pb-Free) 5V 0,2A -10 do +60 C 1W 4,3' XL (standard) lub 7 XXL 1,8 metra Tworz ywo samogasnące IP20 40 miesięc y od dat y sprzedaż y PN- EN

40 PANEL W TRYBIE WARZENIA PIWA 40

41 EKRAN GŁÓWNY Nazwa sondy Temperatura oczekiwana Pomiar Czas oczekiwany Ustawienia Aktualny czas Aktualny Etap i bank Aktualna moc Tryb sterowania Stan mieszadła Czas mieszadła Po włączeniu na ekranie pojawia się ekran główny. Widoczne są na najczęściej używane ustawienia, parametry i stany peryferiów. Użytkownik może wejść w poszczególne nastawy klikając odpowiedni symbol: a)nazwa sondy- ustawiana przez użytkownika, maksymalnie 10 znaków b)pomiar wyświetlany z rozdzielczością do 0,01, użytkownik może dowolnie konfigurować z której sondy ma być wybierany pomiar. -czarny na białym tle oznacza prawidłową pracę -czarny na czerwonym tle oznacza alarm. c)ustawienia- przycisk ustawień zaawansowanych d)aktualny czas etapu e)informacje o numerze etapu oraz banku pamięci f)aktualna moc grzałek -czarna oznacza pracę -czerwona brak mocy (np. alarm) g)tryb sterowania mocą - łapka ręczna regulacja mocy - robocik automatyczna regulacja mocy h)stan mieszadła -zielony załączone -czerwony wyłączone po kliknięciu użytkownik może ustawić parametry pracy i)ustawione temperatury dla danego etapu j)ustawiony czas aktualnego etapu 41

42 WYBÓR RODZAJU PROCESU Po włączeniu urządzenia użytkownik może wybrać jeden z 6 różnych procesów. Procesy są programowane przez użytkownika. Dla ułatwienia można wprowadzić własne nazwy procesów. Aby wybrać proces należy kliknąć odpowiednią teczkę 42

43 PROGRAMOWANIE PROCESU W celu zaprogramowanie procesu należy kliknąć symbol ustawień na ekranie głównym. Następnie klikamy ikonę programowania etapów działania urządzenia. Przy pomocy klawiatury ekranowej wpisujemy ilość etapów. Przy pomocy klawiatury ekranowej wpisujemy dla poszczególnych etapów następujące parametry: -temperaturę ustawioną dla zbiornika -temperaturę ustawioną dla wymiennika -czas trwania danego etapu -czas działania mieszadła -czas przerwy mieszadła 43

44 TRYB RĘCZNY USTAWIANIE MOCY W TRYBIE RĘCZNYM Aby zmienić aktualną moc należy w trybie ręcznym kliknąć wartość mocy wyświetlaną na ekranie głównym. Pojawi się okno zmiany mocy. Przyciśnięcie zielonej lub czerwonej strzałki powoduje zmianę mocy o 0,25%. Kliknięcie w symbol baterii powoduje zmianę mocy na wartość klikniętą: 0%; 25%; 50%; 75% lub 100% Drugim sposobem jest kliknięcie ikony USTAWIENIA na ekranie głównym. Sterownik wyświetli menu ustawień. 44

45 Następnie klikamy ikonę grzałki. Pojawi się menu ustawiania parametrów mocy Następnie klikamy ikonę mocy aktualnej. Po pojawieniu się okna regulacji mocy ustawiamy aktualną moc. Przyciśnięcie zielonej lub czerwonej strzałki powoduje zmianę mocy o 0,25%. Kliknięcie w symbol baterii powoduje zmianę mocy na wartość klikniętą: 0%; 25%; 50%; 75% lub 100% 45

46 USTAWIANIE MOCY MINIMALNEJ Użytkownik może zdefiniować moc minimalną. Kolumna podobnie jak większość urządzeń posiada parametry minimalne poniżej których następuje destabilizacja. Należy kliknąć ikonę USTAWIENIA na ekranie głównym. Sterownik wyświetli menu ustawień. Następnie klikamy ikonę grzałki. Pojawi się menu ustawiania parametrów mocy Następnie klikamy ikonę mocy minimalnej. Po pojawieniu się okna regulacji mocy ustawiamy minimalną moc. Przyciśnięcie zielonej lub czerwonej strzałki powoduje zmianę mocy minimalnej o 0,25%. Kliknięcie w symbol baterii powoduje zmianę mocy na wartość klikniętą: 0%; 25%; 50%; 75% lub 100% 46

47 USTAWIANIE MOCY MAKSYMALNEJ Użytkownik może zdefiniować moc maksymalną. Moc maksymalna powinna być używana tylko w przypadku instalacji elektrycznej o słabych parametrach lub zbyt wielkiej mocy grzejnej w zbyt małym zbiorniku. Należy kliknąć ikonę USTAWIENIA na ekranie głównym. Sterownik wyświetli menu ustawień. Następnie klikamy ikonę grzałki. Pojawi się menu ustawiania parametrów mocy Następnie klikamy ikonę mocy maksymalnej. Po pojawieniu się okna regulacji mocy ustawiamy maksymalną moc. Przyciśnięcie zielonej lub czerwonej strzałki powoduje zmianę mocy maksymalnej o 0,25%. Kliknięcie w symbol baterii powoduje zmianę mocy na wartość klikniętą: 0%; 25%; 50%; 75% lub 100% 47

48 ZAPAMIĘTYWANIE MOCY Użytkownik ma do wyboru dwie opcje odnośnie zapamiętywania mocy: -ZERUJ -sterownik po włączeniu zasilania startuje z mocą 0% -PAMIĘTAJ-sterownik po włączeniu zasilania startuje z ostatnio ustawioną mocą (przed wyłączeniem) Należy kliknąć ikonę USTAWIENIA na ekranie głównym. Sterownik wyświetli menu ustawień. Następnie klikamy ikonę grzałki. Pojawi się menu ustawiania parametrów mocy Następnie klikamy ikonę pamiętania mocy. 48

49 AUTOMATYCZNA REGULACJA MOCY W celu automatycznej regulacji mocy użytkownik musi zmienić 5 parametry pracy urządzenia: -moc minimalną -współczynnik automatycznej regulacji WSP -zmienić parametr RECZNIE na AUTOMAT -numer sondy sterującej -temperaturę nastawioną USTAWIANIE MOCY MINIMALNEJ Użytkownik może zdefiniować moc minimalną. Zbiornik podobnie jak większość urządzeń oddaje ciepło do otoczenia, którego straty najlepiej zniwelować ustawiając moc minimalną. Należy kliknąć ikonę USTAWIENIA na ekranie głównym. Sterownik wyświetli menu ustawień. Następnie klikamy ikonę grzałki. Pojawi się menu ustawiania parametrów mocy 49

50 Następnie klikamy ikonę mocy minimalnej. Po pojawieniu się okna regulacji mocy ustawiamy minimalną moc. Przyciśnięcie zielonej lub czerwonej strzałki powoduje zmianę mocy minimalnej o 0,25%. Kliknięcie w symbol baterii powoduje zmianę mocy na wartość klikniętą: 0%; 25%; 50%; 75% lub 100% USTAWIANIE MOCY MAKSYMALNEJ Użytkownik może zdefiniować moc maksymalną. Moc maksymalna powinna być używana tylko w przypadku instalacji elektrycznej o słabych parametrach lub zbyt wielkiej mocy grzejnej w zbyt małym zbiorniku. Należy kliknąć ikonę USTAWIENIA na ekranie głównym. Sterownik wyświetli menu ustawień. 50

51 Następnie klikamy ikonę grzałki. Pojawi się menu ustawiania parametrów mocy Następnie klikamy ikonę mocy maksymalnej. Po pojawieniu się okna regulacji mocy ustawiamy maksymalną moc. Przyciśnięcie zielonej lub czerwonej strzałki powoduje zmianę mocy maksymalnej o 0,25%. Kliknięcie w symbol baterii powoduje zmianę mocy na wartość klikniętą: 0%; 25%; 50%; 75% lub 100% 51

52 WSPÓŁCZYNNIK REGULACJI WSP Moc w przybliżeniu jest regulowana według wzoru P[%]=Pmin+WSP*(T nastawiona-taktualna). Gdy temperatura osiągnie zadaną wówczas układ pracuje z ustawioną mocą minimalną. Po przekroczeniu temperatury moc jest zmniejszana do zera. WSP oznacza jak bardzo sterownik ma reagować na wahania temperatury. Współczynnik WSP (wersja uproszczona) Czym większa grzałka tym mniejszy współczynnik. Czym mniejsza grzałka tym większy współczynnik. Czym mniejszy zbiornik tym mniejszy współczynnik. Czym większy zbiornik tym większy współczynnik. Jeśli sterownik nie może nadążyć i temperatura częściej jest za niska należy go zwiększyć. Jeśli sterownik za bardzo steruje i temperatura częściej jest za wysoka należy go zmniejszyć. Prosimy pamiętać o ustawieniu mocy minimalnej która ma również wpływ na temperaturę. Gdy jest za niska to temperatura również będzie za niska. W przeciwnym razie odwrotnie. W celu ustawiania współczynnika regulacji należy kliknąć ikonę ustawień na ekranie głównym. Sterownik wyświetli menu ustawień. 52

53 Następnie klikamy ikonę grzałki. Pojawi się menu ustawiania parametrów mocy Następnie klikamy ikonę współczynnika WSP. Po pojawieniu się okna regulacji wpisujemy jego wartość. W przypadku problemów z ustawieniem sterownika proponujemy załączyć sterownik w trybie ręcznym. Wraz ze wzrostem temperatury należy zmniejszać moc. W pewnym momencie kolumna uzyska stabilizację (produkt będzie zadowalający). Następnie należy przejść w tryb automatyczny i ustawić moc odrobinę mniejszą niż uzyskana wcześniej. Współczynnik najlepiej ustawić w granicach 8. ZMIANA TRYBU REGULACJI W celu zmiany trybu regulacji należy przejść do ustawień mocy EKRAN GŁÓWNY->USTAWIENIA->REGULACJA MOCY Następnie klikamy ikonę trybu pracy, napis zmieni się na AUTOMAT 53

54 USTAWIENIA MIESZADŁA Sterownik posiada możliwość sterowania mieszadłem. Mieszadło jest ustawiane dla każdego etapu osobno. Użytkownik ustawia czas działania i czas przerwy mieszania. Aby zmienić ustawienia mieszadła w bieżącym etapie należy na ekranie głównym kliknąć symbol mieszadła. 1 Następnie przy pomocy klawiatury ekranowej wpisujemy wartość czasu załączenia i wyłączenia mieszadła w aktualnym etapie. 54

55 USTAWIANIE TEMPERATUR ALARMÓW Sterownik posiada dwa typy alarmów: dźwiękowy i funkcjonalny. Po przekroczeniu temperatury alarmu dźwiękowego sterownik wydaje sygnał dźwiękowy. Temperatura jest ustawiana dla każdej sondy niezależnie. Alarm funkcjonalny ma dwa efekty działania. Użytkownik może wybrać czy po przekroczeniu temperatury alarmu wyłączenia sterownik ma wyłączyć moc na chwilę czy całkowicie zakończyć proces. Chwilowe wyłączenie mocy sygnalizowane jest wyświetlaniem wartości na czerwono. Całkowity koniec procesu sygnalizowany jest pojawieniem obrazu z napisem KONIEC. USTAWIANIE TEMPERATURY ALARMU DŹWIĘKOWEGO Aby ustawić odpowiednią temperaturę alarmu należy na ekranie głównym kliknąć punkt pomiarowy dla którego chcemy ustawić temperaturę alarmu. Następnie klikamy na ikonkę dzwonka. Przy pomocy klawiatury ekranowej wpisujemy wartość temperatury alarmu. Aby dezaktywować alarm z danej sondy wystarczy wpisać temperaturę wyższą niż fizycznie możliwa np.200 stopni 55

56 USTAWIANIE TEMPERATURY ALARMU FUNKCYJNEGO Aby ustawić odpowiednią temperaturę alarmu należy na ekranie głównym kliknąć punkt pomiarowy dla którego chcemy ustawić temperaturę alarmu. Następnie klikamy na ikonkę dzwonka z symbolem wyłącznika. Przy pomocy klawiatury ekranowej wpisujemy wartość temperatury alarmu. Aby dezaktywować alarm z danej sondy wystarczy wpisać temperaturę wyższą niż fizycznie możliwa np.200 stopni 56

57 ZMIANA TYPU ALARMU FUNKCYJNEGO Aby ustawić odpowiednią reakcję na alarm funkcyjny należy na ekranie głównym kliknąć punkt pomiarowy dla którego chcemy ustawić funkcję. Następnie klikamy na ikonkę wyłącznika i znaku zapytania. 57

58 ZMIANA NAZW SOND Aby zmienić nazwy wyświetlane na głównym ekranie sterownika należy kliknąć ikonę ustawień. Aby ustawić odpowiednią temperaturę alarmu należy na ekranie głównym kliknąć punkt pomiarowy dla którego chcemy ustawić temperaturę alarmu. Następnie klikamy na ikonkę litery A. Po wybraniu sondy wpisujemy nową nazwę przy pomocy klawiatury ekranowej. Maksymalnie można wpisać 10 znaków. Aby wcześniej zakończyć wpisywanie należy kliknąć klawisz PRZEJDZ 58

59 KALIBRACJA SOND Użytkownik posiada możliwość kalibracji urządzenia z własnym termometrem. Parametr A powoduje wskazanie T'=A*T Przesunięcie B powoduje wskazanie T'=B+A*T. Zaleca się pozostawienie ustawień domyślnych A=1,25 oraz B=0 A regulujemy gdy wraz ze wzrostem temperatury różnica wskazania temperatury od oczekiwanej rośnie lub maleje. Np. w temperaturze pokojowej temperatura jest zaniżana o 0,1 stopnia, a przy 80 stopniach o 0,3 stopnia. B regulujemy gdy wraz ze wzrostem temperatury różnica wskazania temperatury od oczekiwanej jest stała. Np. temperatura w całym zakresie zaniżana jest o 2 stopnie. Urządzenie jest dostarczane wstępnie skalibrowane. Jeżeli Państwa termometr pokazuje 19 stopni to nie oznacza, że taka temperatura panuje w całym pomieszczeniu. Różnica temperatur głównie zależy od wysokości i miejsca montażu czujnika, np. inna temperatura panuje w pomieszczeniu bliżej grzejnika, przy podłodze, suficie, elemencie drewnianym, metalowym lub przy oknie. Analogiczne zachowanie temperatury jest w urządzeniu (destylatorze, wędzarni). Temperatura może się różnić w zależności od miejsca montażu, sposobu montażu, przewodności termicznej itp. Dlatego pozostawiliśmy Państwu możliwość ręcznego skalibrowania sond. Kalibracja sond nie jest konieczna. 59

60 W celu ustawienia współczynników należy na ekranie głównym kliknąć ikonę ustawień. Sterownik wyświetli menu ustawień. Po kliknięciu symbolu sondy możemy wybrać dla której sondy chcemy zmienić ustawienia. 60

61 Pojawi się menu ustawień parametrów sondy. Klikając odpowiednio na wykresy A lub B możemy zmienić parametry A i B. Parametry są wpisywane przy pomocy klawiatury ekranowej. ZMIANA KOLEJNOSCI CZUJNIKÓW Użytkownik posiada możliwość zmiany kolejności czujników lub wyboru które czujnika chce używać. Urządzenie umożliwia podłączenie modułów rozszerzających. Można wybrać dowolną z 8 sond podłączonych do urządzenia. Operacja przeprowadzana gdy sondy są zamontowane na urządzeniu i nie ma możliwości fizycznej zamiany sond np. po wymianie sondy. Sondy są łączone równolegle i są rozróżniane po numerach producenta MAC. Gdy ustawi się w menu serwisowym SONDA 0 na 0, SONDA 1 na 1 itd. to po zresetowaniu sterownik posortuje je rosnąco wg adresów MAC. Należy kliknąć ikonę ustawień na ekranie głównym 61

62 Sterownik wyświetli menu ustawień. Po kliknięciu symbolu sondy możemy wybrać dla której sondy chcemy zmienić ustawienia. Pojawi się menu ustawień parametrów sondy. Klikając na ikonę z numerem sondy możemy wpisać nowy numer przy pomocy klawiatury ekranowej. 62

63 PRZYWRACANIE PARAMETRÓW FABRYCZNYCH Użytkownik w każdej chwili może przywrócić parametry fabryczne. Funkcje dostępna jest z kilku poziomów i dotyczy poziomu na jakim się znajduje. Jeśli zostanie użyta w menu ustawień to WSZYSTKIE ustawienia zostaną zresetowane. Jeśli zostanie użyta w menu sond, dotyczy tylko sond. W celu zresetowania ustawień należy kliknąć ikonę z symbolem dysku. Następnie pojawi się okno z pytaniem czy dokonać resetu ustawień. Po wybraniu TAK, przywrócenie zostanie potwierdzone napisem CZEKAJ i zresetowaniem się urządzenia. Po wybraniu NIE, nic się nie stanie i sterownik wróci do poprzedniego menu. 63

64 STEROWANIE RĘCZNE W każdej chwili użytkownik może przejść na sterowanie ręczne. W tym trybie przejmuje kontrolę nad mocą grzania, zaworami. Użytkownik na bieżąco może śledzić 4 temperatury pomiarowe. Należy kliknąć ikonę ustawień na ekranie głównym Sterownik wyświetli menu ustawień. 64

65 Po kliknięciu symbolu ręki przechodzimy do sterowania ręcznego. Sterowanie odbywa się prze klikanie zielonych i czerwonych trójkątów. UWAGA!!! W tym trybie nie działają żadne zabezpieczenia. 65

66 DŹWIĘKI Użytkownik posiada możliwość wyłączenia sygnałów dźwiękowych Należy kliknąć ikonę ustawień na ekranie głównym Sterownik wyświetli menu ustawień. Po kliknięciu dźwięku sterownik włącza lub wyłącza wszystkie dźwięki. 66

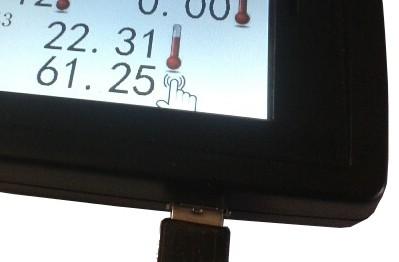

67 PODŁĄCZENIE MODUŁU Moduł podłączany jest do urządzenia głównego przez specjalny przewód. Połączenie musi nastąpić przed włączeniem zasilania. PARAMETRY TECHNICZNE Napięcie zasilania: Temperatura prac y: Pobór moc y maks yma l ny: Przekątna ekranu: Długość przewodu Obudowa: Stopień ochrony: Gwarancja: Zgodność z nor ma mi: Produkt nie zawiera ołowiu (Pb-Free) 5V 0,2A -10 do +60 C 1W 4,3' XL (standard) lub 7 XXL 1,8 metra Tworz ywo samogasnące IP20 40 miesięc y od dat y sprzedaż y PN- EN

68 MODUŁ GŁÓWNY 68

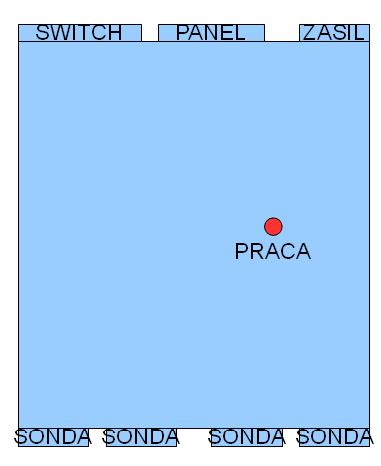

69 INFORMACJE OGÓLNE Moduł główny stanowi serce s yste mu. W ni m zapisane są wsz ys tkie para metr y urządzenia. Wymi enia infor macje pomiędz y panele m a mod ułami per yf er yj n ymi. Jednocześnie stanowi źródło zasilania modułów. Ab y połącz yć centralę z moduła mi należ y uż yć przewodów łącząc yc h. Wt ycz ki zakończone są złączami RJ45, dzięki cze mu uz yskuje my trwale i stabilne połączenie. Do centrali można podpiąć do czterech sond standardowych lub uż yć modułów dodatkowyc h które pośredniczą w komunikacji. PODŁĄCZENIE MODUŁU 69

70 1.SWITCH Umożliwia wybór konfiguracji urządzenia. Numer Funkcja 1 Brak 2 Brak 3 Brak 4 Brak 5 Brak 6 Brak 7 Brak 8 Brak 2.Wyjście umożliwiające podłączenia panel wyświetlający. 3.Zasilanie urządzenia. Wejście 230V AC 50Hz 0,2A 4.Porty umożliwiają podłączenie sond STANDARD lub dodatkowych modułów PARAMETRY TECHNICZNE Napięcie zasilania: Temperatura prac y: Temperatura prac y sond: Rodzaj sond: Ilość portów: Pobór moc y maks yma l ny: Maks yma lna moc wyj ściowa 230V AC -10 do +60 C +5 do +120 C STANDARD 4 4W 4W Długość sond standard Maks yma lna długość sond Obudowa: Stopień ochrony: Gwarancja: Zgodność z nor ma mi: Zabezpieczenie ter miczne: Chłodzenie: Produkt nie zawiera ołowiu (Pb-Free) 1,8metra 6 metrów Tworz ywo samogasnące IP20 30 miesięc y od dat y sprzedaż y PN- EN TAK Wbudowan y went ylator 70

71 MODUŁ WYJSĆ NISKIEJ MOCY (ZAWORÓW, MIESZADŁA) 71

72 INFORMACJE OGÓLNE Moduł wyjść niskiej mocy umożliwia podłączenie maksymalnie dwóch zaworów sterujących pracą kolumny lub mieszadła w trybie warzenie piwa. Obciążalność każdego wyjścia wynosi 2A. Oba wyjścia są izolowane od siebie galwanicznie. PODŁĄCZENIE MODUŁU Numer Funkcja 1 Wyjście 2 Wspólny zacisk wejścia zasilania i wyjścia. 3 Wejście zasilania 72

73 PARAMETRY TECHNICZNE Napięcie zasilania: Temperatura prac y: Obciążalność wyj ścia: Ilość wyjść: Pobór moc y maks yma l ny: Ilość portów: Obudowa: Stopień ochrony: Gwarancja: Zgodność z nor ma mi: Produkt nie zawiera ołowiu (Pb-Free) 230V AC -10 do +60 C 2A (200W) 2 0,1W 3 Tworz ywo samogasnące IP20 40 miesięc y od dat y sprzedaż y PN- EN

74 MODUŁ MOCY 74

75 INFORMACJE OGÓLNE Moduł mocy umożliwia podłączenie odbiornika mocy do wyjścia sterownika. Obciążalność wyjścia wynosi 25A. Wyjście jest izolowane galwanicznie. Aby uzyskać sterowanie trójfazowe należy podłączyć 3 takie moduły. PODŁĄCZENIE MODUŁU Numer Funkcja 1 Wyjście 2 Wspólny zacisk wejścia zasilania i wyjścia. 3 Wejście zasilania 75

76 PARAMETRY TECHNICZNE Napięcie zasilania: Temperatura prac y: Obciążalność wyj ścia: Pobór moc y maks yma l ny: Rozdzielczość regulacji moc y Ilość portów: Obudowa: Stopień ochrony: Gwarancja: Zgodność z nor ma mi: Zabezpieczenie ter miczne: Chłodzenie: Produkt nie zawiera ołowiu (Pb-Free) 230V AC w wersji LV (400V w wersji HV) -10 do +60 C 25A (5,5kW) 4W 0,25% 3 Tworz ywo samogasnące IP20 40 miesięc y od dat y sprzedaż y PN- EN TAK Wbudowan y went ylator 76

77 MODUŁ DODATKOWYCH CZUJNIKÓW 77

78 INFORMACJE OGÓLNE Moduł dodatkowych czujników umożliwia podłączenie do czterech czujników o rozdzielczości PT1000. Czujniki podłączane są za pomocą złącz mini-jack. Wewnątrz modułu następuje linearyzacja i przetworzenie wartości z czujnika na wynik pomiaru. PODŁĄCZENIE MODUŁU 78

79 PARAMETRY TECHNICZNE Napięcie zasilania: Temperatura prac y: Temperatura prac y sond: Obsługiwane czujniki: Pobór moc y maks yma l ny: Rozdzielczość pomiaru te mperatur y Długość sond standard Maks yma lna długość sond Ilość portów: Obudowa: Stopień ochrony: Gwarancja: Zgodność z nor ma mi: Produkt nie zawiera ołowiu (Pb-Free) 5V DC 0,1A -10 do +60 C +5 do +500 C maks 4x PT1000 0,3W 0,01 C 1,8metra 6 metrów 4 Tworz ywo samogasnące IP20 40 miesięc y od dat y sprzedaż y PN- EN

80 MODUŁ ZDALNEGO POWIADAMIANIA 80

81 INFORMACJE OGÓLNE Moduł umożliwia podłączenie zdalnego sygnalizatora optyczno-akustycznego. Zasięg modułu wynosi ok 30 metrów w typowym budownictwie. Do 100 metrów w otwartej przestrzeni. PARAMETRY TECHNICZNE Napięcie zasilania: Temperatura prac y: Temperatura prac y sond: Pobór moc y maks yma l ny: Ilość portów: Obudowa: Stopień ochrony: Gwarancja: Zgodność z nor ma mi: Produkt nie zawiera ołowiu (Pb-Free) 5V DC 0,1A -10 do +60 C +5 do +120 C 0,3W 3 Tworz ywo samogasnące IP20 40 miesięc y od dat y sprzedaż y PN- EN

82 SCHEMAT PODŁĄCZENIA SYSTEMU. UPROSZCZONY. 82

83 PRZYKŁAD ZMONTOWANEGO SYSTEMU 83

84 DZIWNE OBJAWY URZĄDZENIA- WSKAZÓWKI ZANIM ZADZWONISZ Objaw Wskazówka Nie można regulować mocy Sprawdź czy nie jest ustawiony tryb automatycznej regulacji mocy. Sprawdź w ustawieniach czy nie ma ustawionej funkcji potencjometr. Wyświetlacz nie świeci Sprawdź bezpiecznik Sprawdź czy podłączyłeś zasilanie do modułu głównego Sprawdź przewód łączący panel z modułem głównym.. Urządzenie nie grzeje, jest ciepłe Sprawdź otwory wentylacyjne. Zbiornik nie osiąga właściwej temperatury W trybie auto zwiększ współczynnik mocy grzałki WSP. W trybie ręcznym zwiększ ustawioną moc grzałki. Wymień grzałkę na grzałkę o większej mocy. Sprawdź tryb pracy urządzenia (wędzenie, destylacja). Grzałka nie w(y)łącza się Sprawdź czy nie jest ustawiony tryb automatycznej regulacji mocy. Sprawdź czy na danym czujniku masz ustawione wyłączenie grzałki. Możliwe uszkodzenie układu wyjściowego. Sprawdź tryb pracy urządzenia (wędzenie, destylacja). UWAGA!!! Pomiar woltomierzem bez obciążenia jest błędny gdyż układ wyjściowy do prawidłowej pracy wymaga minimum kilkuwatowego obciążenia. Przygasa światło Przygasanie światła spowodowane jest przeciążeniem instalacji elektrycznej. Każde 2kW mocy grzałki to prąd dochodzący do 5A co przy starej instalacji lub cienkich przewodach może powodować spadki napięć. Należy sprawdzić bezpieczniki w mieszkaniu. Regulator wyświetla inne temperatury niż rzeczywiste Przeprowadź kalibrację sond. Sterownik nie widzi sond Sterownik wyświetla temp. 000 Zresetować urządzenie. Sondy są wykrywane natychmiast po włączeniu zasilania. Podłączenie w czasie pracy nie spowoduje jej wykrycia. Jeśli problem nie ustępuje to oznacza uszkodzenie sondy lub przewodu. Można podłączać po jednej sondzie i sprawdzić która jest uszkodzona W urządzeniu jest jakieś dziwne czarne pokrętło Jest to bezpiecznik. Jeśli nie uległ przepaleniu nie należy go dotykać. Urządzenie wyświetla odwrotny stan zaworu ZAL i WYL Wejść w menu serwisowe. Zmienić Typ zaworu na normalnie załączony lub normalnie wyłączony Na wyświetlaczu pojawia się napis NISKI POZIOM, brak grzania Alarm niskiego poziomu cieczy (gdy podłączony jest czujnik) Jeśli nie ma czujnika należy zewrzeć ze sobą dwa zaciski CZUJNIK (schemat podłączenia) lub zaznaczyć w menu serwisowym brak czujnika. Nieprawidłowa kolejność mierzonych temperatur Sondy są łączone równolegle i są rozróżniane po numerach producenta MAC. Gdy ustawi się w menu serwisowym SONDA 0 na 0, SONDA 1 na 1 itd. to po zresetowaniu sterownik posortuje je wg rosnących adresów MAC. Użytkownik może zmienić kolejność w menu serwisowym. Regulator pracuje niestabilnie, na W menu serwisowym zmniejsz współczynnik regulacji WSP. przemian przegrzewa i nie dogrzewa w pracy automatycznej PID Zawór działa odwrotnie Zamienić jeden z przewodów zaworu na T< T A R C lub T> T A R C lub zmienić Typ zaworu na normalnie załączony lub normalnie wyłączony Urządzenie nie zapamiętuje mocy. W menu serwisowym użytkownik może wybrać czy urządzenie ma zapamiętywać ustawioną moc czy ma się włączać z ustawieniem 0% mocy. Urządzenie nieprawidłowo steruje Sprawdzić czy ustawiona jest prawidłowy numer sondy sterującej mocą. Przy prawidłowo mocą w automacie. wybranym numerze podgrzanie np. suszarką spowoduje zmianę mocy. Jeśli nie to należy zmienić numer i sprawdzić ponownie. Sterownik jest bardzo gorący, brak sterowania. Urządzenie posiada ograniczenie mocy maksymalnej. Grzałki elektryczne produkowane są z różną tolerancją np 10 a nawet 20%. To oznacza że np grzałki o łącznej mocy 3,5KW mogą obciążać urządzenie z mocą prawie 4kW (przy 10% tolerancji). Jeśli grzałki nie są badane że pobierają maks 3,5kW należy zastosować pewien zapas mocy. 84

85 Objaw Sterownik jest ciepły Wskazówka Urządzenie działa prawidłowo. Większość wzmacniaczy, telewizorów, ładowarek telefonów komórkowych jest ciepła. Urządzenie posiada zabezpieczenie termiczne. Gdyby temperatura była zbyt wysoka sterownik automatycznie wyłączy sterowanie. 85

86 PIERWSZE URUCHOMIENIE STEROWNIKA. 1. Podpiąć przewód zasilający zgodnie ze schematem. 2. Podpiąć grzałki. 3. Podpiąć przewody od zaworów. Należy zwrócić uwagę na napięcie zasilania (12V czy 230V) ewentualnie użyć przystawki. 4. Jeśli ma być wykorzystany czujnik poziomu cieczy należy podpiąć go zgodnie z schematem. Jeśli nie to należy zewrzeć dwa piny przy pomocy przewodu lub wyłączyć w menu serwisowym (CZUJNIK POZIOMU->NIE). W przeciwnym razie na ekranie pojawi się napis NISKI POZIOM i wyjście mocy będzie nieaktywne. 5. Podłączyć czujniki. 6. Włączyć zasilanie. 7. Sprawdzić czy na ekranie pojawi się napis WYKRYTO:4 gdzie 4 oznacza liczbę sond. 8. Poczekać na uruchomienie systemu. 9. Sprawdzić czy po ok 15 sekundach sekundach pojawiają się wskazania temperatur 10. Chwycić jedną sondę. 11. Obserwować która temperatura ulega zmianie. 12. Oznaczyć sobie nazwę sondy zgodnie z przeznaczeniem 13. Powtórzyć czynność dla wszystkich sond 14. Wyłączyć zasilanie 15. Wciskając środkowy przycisk włączyć zasilanie. 16. W menu serwisowym ustawić odpowiednie parametry (tryb pracy, numer sondy PID, własna nazwa sond, moc minimalna, maksymalna, działanie zaworów, szczególnie numery sond sterujących zaworami itd.) 17. Po przejściu menu serwisowego najlepiej zresetować sterownik przez odłączenie zasilania. 18. Wejść w menu mocy. 19. Ustawić żądane parametry mocy. 20. Wyjść do głównego ekranu 21. Jeśli praca jest w trybie automatycznym podgrzać delikatnie sondę która ma sterować mocą i sprawdzić czy zmienia się wyświetlana bieżąca moc. Wejść w menu ustawienia temperatury sterującej mocą. Ustawić temperaturę auto na ok 78,4 stopnia. Wyjść do menu głównego. 22. Dokonać ustawień zaworów wg potrzeb, sugeruje się ustawienie temperatur w okolicach 30 stopni 23. Wyjść do menu głównego. 24. Sprawdzić działanie zaworów podgrzewając wybraną sondę 25. Jeśli ustawiono niższe temperatury wejść w podmenu ustawień zaworów i ustawić prawidłowe temperatury działania zaworów. 26. Urządzenie jest wstępnie skonfigurowane. 86

87 OPIS WYPROWADZEŃ SONDY 87

88 88

89 89

90 90

91 PAMEL Myszków ul. Leśna 17 Drogi Użytkowniku, Na wstępie pragniemy podziękować, za wybór produktu firmy PAMEL. Jesteśmy pewni, że będą państwo z tego wyboru zadowoleni. Projektujemy nasze urządzenia tak, aby spełniały państwa wymagania i gwarantowały przyszłe bezproblemowe użytkowanie. Przed rozpoczęciem korzystania ze sprzętu należy dokładnie zapoznać się z procedurami instalacji oraz warunkami eksploatacji opisanym w Instrukcji Obsługi. W razie jakichkolwiek wątpliwości prosimy o kontakt (BIURO w godzinach 9-15) (WSPARCIE w godzinach 13-23) WARUNKI GWARANCJI. 1. PAMEL udziela gwarancji na terenie Rzeczpospolitej Polskiej na okres 40 miesięcy licząc od daty sprzedaży jednak nie dłużej niż 60 miesięcy od daty produkcji umieszczonej na Produkcie, na który wydana jest karta gwarancyjna pod warunkiem korzystania ze sprzętu zgodnie z przeznaczeniem i warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi. 2.Gwarancją nie są objęte ruchome elementy wyposażenia wyrobu (akcesoria) przeznaczone do samodzielnego montażu przez użytkownika, np: anteny, czujniki, uchwyty, przewody, baterie zasilające. 3. Gwarant zobowiązuje się do bezpłatnego usunięcia wad fizycznych, jeżeli wady te ujawnią się w okresie gwarancji lub do dostarczenia przedmiotu wolnego od wad, jeżeli w terminie gwarancji dokonanych zostało co najmniej 4 napraw przedmiotu, a przedmiot sprzedaży jest nadal wadliwy. W przypadku wymiany, produkt zostanie wymieniony na nowy, model ten sam lub o zbliżonych, nie gorszych parametrach technicznych. Jeśli wymiana taka będzie niemożliwa, Kupujący otrzyma zwrot zapłaty. 3. Okres gwarancji, przewidziany w pkt.1 ulega przedłużeniu o czas trwania naprawy. 4. Czas trwania naprawy liczony jest od dnia dostarczenia przedmiotu do punktu serwisowego do dnia wydania przedmiotu przewoźnikowi celem dostarczenia go Kupującemu. 5. W razie zaistnienia wady Kupujący zgłasza ten fakt Gwarantowi, za pośrednictwem poczty internetowej (pamel@pamel.biz) lub telefonicznie wówczas Gwarant najpierw próbuje rozwiązać problem zdalnie oraz wskazuje dalszą drogę postępowania reklamacyjnego. 6. Na życzenie Gwaranta Kupujący jest zobowiązany do rzetelnego wypełnienia Protokołu Zgłoszenia Reklamacji udostępnionego przez Gwaranta. 7. Gwarant odpowiada tylko za wady powstałe z przyczyn tkwiących w przedmiocie sprzedaży. 8. Gwarancją nie są objęte uszkodzenia sprzętu powstałe w wyniku niewłaściwego lub niezgodnego z instalacja i montażem użytkowania w szczególności, przechowywania, konserwacji, niezgodnej z przeznaczeniem eksploatacji, używania niewłaściwych materiałów eksploatacyjnych, samowolnego dokonywania napraw lub ulepszeń, uszkodzeń mechanicznych, z winy użytkownika, z przyczyn zewnętrznych takich jak zanieczyszczenie, zalanie, kondensacja pary wodnej, zjawiska atmosferyczne, zdarzenia losowe. Nie są objęte gwarancja także uszkodzenia podzespołów elektronicznych wynikające z przekroczenia parametrów znamionowych. 9. Gwarancja nie obejmuje roszczeń z tytułu parametrów technicznych urządzeń, o ile są one zgodne z podanymi przez producenta. 10. Warunkiem zachowania przez Kupującego uprawnień z tytułu gwarancji jest dostarczenie urządzenia do punktu serwisowego określonego w pkt 5, w stanie kompletnym, w opakowaniu zmniejszającym ryzyko jego uszkodzenia, z dokumentacją, kablami i wszystkimi innymi elementami wydanymi w związku z realizacją umowy sprzedaży, bez naruszonych plomb lub naklejek wraz z karta gwarancyjną. 11. Gwarancją nie są objęte materiały i czynności należące do normalnej obsługi eksploatacyjnej, np. zainstalowanie sprzętu, programowanie, czyszczenie i konserwacja, wymiana żarówek i bezpieczników, sprawdzenie działania. Usługi wyżej wymienione są płatne. W przypadku nieuzasadnionej reklamacji (reklamacji sprawnego urządzenia lub gdy uszkodzenie powstało z winy klienta) zgłaszający reklamację zostanie obciążony kosztami ekspertyzy oraz transportu. 91
