1 PAMEL Myszków ul. Leśna 17 UNIWERSALNY REGULATOR TEMPERATURY HOTCOLD PROSIMY O ZAPOZNANIE SIĘ Z INSTRUKCJĄ NIE WIESZ? ZADZWOŃ! NIE GRYZIEMY (BIURO w godzinach 9-14, dni powszednie) (WSPARCIE w godzinach 16-22, cały tydzień) pamel@pamel.pl

2 Spis treści PRZEZNACZENIE...3 ZASADA DZIAŁANIA...4 KALIBRACJA I REGULACJA WSPÓŁCZYNNIKA MOCY...5 PARAMETRY TECHNICZNE...6 ANIM ZADZWONISZ...7 OPIS WYPROWADZEŃ SONDY...8 WARUNKI GWARANCJI...11 Przed podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem posiadania przez montażystę podstawowej wiedzy. Niemniej zalecane jest dokonanie montażu urządzenia przez wykwalifikowany personel. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia. Dokonywanie samodzielnych napraw i modyfikacji skutkuje utratą gwarancji. Producent zastrzega sobie prawo do zmiany wyglądu, cech, funkcji i parametrów technicznych urządzenia w celu poprawy jakości produktu. Zdjęcia, rysunki i teksty uż yte użyte w niniejszej instrukcji są własnością firmy PAMEL. 1

3 Nie demontuj ani nie wprowadzaj modyfikacji. Może to spowodować awarię Skontaktuj się w razie potrzeby z autoryzowanym serwisem Nie gryziemy. Wyjdzie taniej niż samodzielna naprawa, przeróbka Jeśli urządzenie nie będzie używane przez dłuższy okres czasu to odłącz zasilanie. Jeśli chcesz prowadzić prace elektryczne np. zmianę przewodów to odłącz zasilanie. Elektryka prąd też tyka. Unikaj prowadzenia kabla zasilającego przez miejsca, przez, które przechodzą ludzie. Ktoś może zaczepić o kabel i zrzucić urządzenie, powodując jej uszkodzenie jak i zranienie obsługi. Nie dotykaj urządzenia mokrymi rękami. Możliwość porażenia elektrycznego Nie używaj urządzenia w miejscu gdzie może być wystawione na działanie płynów. Może wystąpić zwarcie lub porażenie prądem elektrycznym. Nie ustawiaj urządzenia w miejscach mocno zapylonych. Istnieje ryzyko złego chłodzenia urządzenia i zadziałanie termika. Nikt nie lubi brudu, szczególnie wentylatory. 2

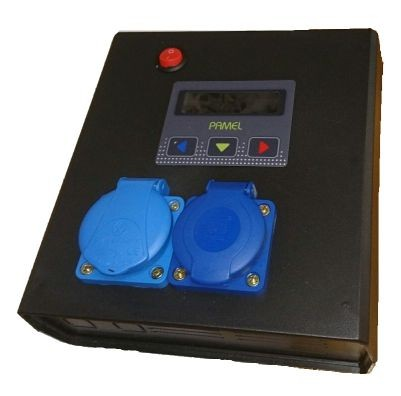

4 UNIWERSALNY REGULATOR TEMPERATURY HOTCOLD PRZEZNACZENIE HOTCOLD służy do jednoczesnej regulacji chłodzenia i grzanie. Ma to szczególne znaczenie np. w procesach fermentacji gdzie należy utrzymywać stałą temperaturę, podgrzewając lub chłodząc produkt. Posiada dwa wyjścia (gniazda 230V). Wyjścia działają z histerezą. Nie jest to zwykły przeciwstawne styki. W ten sposób wyeliminowane straty energii przez nieustanny konflikt grzania z chłodzeniem. Do budow y komory można użyć chłodziarki w której zamontujemy przewód grzejny. Zamiast chłodziarki można użyć wentylatora. Maksymalna moc każdego wyjścia wynosi 3kW. Urządzenie nie służy do regulacji obwodów indukcyjnych oraz świetlnych. Urządzenie dostarczane jest z sondą 2m. ZASADA DZIAŁANIA Użytkownik przy pomocy przycisków ustawia żądaną temperaturę i histerezę. W przypadku obniżenia temperatury poniżej progu wyjście odpowiedzialne za grzanie. Grzanie zostanie wyłączone po osiągnięciu zadanej temperatury. W przypadku wzrostu temperatury o zadaną histerezę załączy się wyjście odpowiedzialne za chłodzenie. Chłodzenie zostanie wyłączone po osiągnięciu zadanej temperatury. Sterowanie mocą grzania jest płynne (PID). Sterowanie chłodzeniem jest włącz/wyłącz (ze względu na sterowanie sprężarką) Aktualna nastawa mocy i temperatury jest wyświetlana na wyświetlaczu LCD. W przypadku zaniku napięcia układ zapamiętuje ustawioną temperaturę. 3

5 Krótkie przyciśnięcie środkowego przycisku powoduje zmianę okien podglądu. T=78,25 H=0,50 P=100% Aktualne temperatura sondy oraz histereza Aktualna moc grzania podawana przez sterownik T=78,25 H=0,50 P=100% Migająca T= wskazuje ustawioną temperaturę (żadaną) Przyciski PLUS MINUS ustawiają T T=78,25 H=0,50 P=100% Migająca Ta= wskazuje ustawioną temperaturę alarmu (żadaną) Przyciski PLUS MINUS ustawiają Ta 4

6 KALIBRACJA I REGULACJA WSPÓŁCZYNNIKA MOCY W celu zapewnienia dokładności procesu użytkownik może samodzielnie skalibrować sondy. Należy dłużej przytrzymać środkowy przycisk po włączeniu zasilania użytkownik dokonuje kalibracji oraz regulacji współczynnika mocy. Dotykając pól + - ustawiany współczynnik mocy WSP. Nastawę zatwierdzamy wciskając środkowy przycisk O. Dla sondy przyciskami + - ustawiany współczynnik liniowości (nachylenia prostej) B który powoduje wskazanie T wyświetlana =B*T odczytana z czujnika +A Nastawę zatwierdzamy środkowym przyciskiem O. Pojawia się okno kalibracji temperatury z indeksem A. Następnie przyciskami + - ustawiany przesunięcie A które powoduje wskazanie T wyświetlana =B*T odczytana z czujnika+a. Nastawę zatwierdzamy środkowym przyciskiem O. Zaleca się pozostawienie ustawień domyślnych B=1,25 oraz A=0 B regulujemy gdy wraz ze wzrostem temperatury różnica wskazania temperatury od oczekiwanej rośnie lub maleje. Np. w temperaturze pokojowej temperatura jest zaniżana o 0,1 stopnia, a przy 80 stopniach o 0,3 stopnia. A regulujemy gdy wraz ze wzrostem temperatury różnica wskazania temperatury od oczekiwanej jest stała. Np. temperatura w całym zakresie zaniżana jest o 2 stopnie. OBJAW Termostat zaniża wskazywaną temperaturę o stałą wartość np. 2 stopnie Termostat zawyża wskazywaną temperaturę o stałą wartość np. 2 stopnie Termostat zaniża wskazywaną temperaturę np. 10 procent Termostat zawyża wskazywaną temperaturę np. 10 procent CZYNNOŚĆ Ustawić wartość korekty A z 0 na -2 Ustawić wartość korekty A z 0 na 2 Zwiększyć wartość korekty B np. o 01 np. z 1,4 na 1,5 Zmniejszyć wartość korekty B np. o 01 np. z 1,4 na 1,3 Kombinacja powyższych Kombinacja powyższych Temperatura wskazywana przyjmuje wartość T wyświetlana =B*T odczytana z czujnika +A i zależy od ustawionych korekt. Domyślnie :A=0 B=1,25 Urządzenie jest dostarczane wstępnie skalibrowane. Jeżeli Państwa termometr pokazuje 19 stopni to nie oznacza, że taka temperatura panuje w całym pomieszczeniu. Różnica temperatur głównie zależy od wysokości i miejsca montażu czujnika, np. inna temperatura panuje w pomieszczeniu bliżej grzejnika, przy podłodze, suficie, elemencie drewnianym, metalowym lub przy oknie. Analogiczne zachowanie temperatury jest w urządzeniu (destylatorze, wędzarni). Temperatura może się różnić w zależności od miejsca montażu, sposobu montażu, przewodności termicznej itp. Dlatego pozostawiliśmy Państwu możliwość ręcznego skalibrowania sond. Kalibracja sondy nie jest konieczna. UWAGA!!! Temperatura wrzącej wody w czajniku prawie nigdy nie ma 100,00 stopni. Nie powinna służyć jako wzorzec do kalibracji. 5

7 PARAMETRY TECHNICZNE Napięcie zasilania: 230V - 20% +10%, 50Hz Temperatura pracy: -10 do +60 C Obciążalność: 2x3kW Pobór mocy maksymalny: 1,5W Rozdzielczość regulacji moc y: 0,25% Zakres nastawy temp. : 10 do +115 C Rozdzielczość pomiaru te mperatur: 0,05stopnia Wymiary: dł.-150mm, szer,.-155mm, wys.- 60mm Obudowa: Tworz ywo sa mogasnące Stopień ochron y: IP20 Gwarancja: 60 miesięcy od daty sprzedaży Zgodność z nor ma mi: PN- EN Produkt nie zawiera ołowiu (Pb-Free) Oznaczenie moc y maks ymalnej znajduje się na plombie gwaranc yj nej. ANIM ZADZWONISZ Przygasa światło Objaw Urządzenie wyświetla temp 0 stopni Sterownik jest ciepły Sterownik jest bardzo gorący, brak sterowania. Podczas pomiarów miernikiem wychodzą dziwne wartości. Sonda nie działa Brak ustawień związanych z temperaturą Na wyjściu sterownika (mocy lub zaworu) występuje cały czas napięcie. Wskazówka Przygasanie światła spowodowane jest przeciążeniem instalacji elektrycznej. Każdy 1kW mocy grzałki to dodatkowy prąd dochodzący do 5A co przy starej instalacji lub cienkich przewodach może powodować spadki napięć. Należy sprawdzić bezpieczniki w mieszkaniu. Sonda musi być podłączona przed włączeniem zasilania. Należy zresetować urządzenie. Podczas uruchamiania pojawia się napis : CZUJNIKI 1 Urządzenie działa prawidłowo. Większość wzmacniaczy, telewizorów, ładowarek telefonów komórkowych jest ciepła. Urządzenie posiada zabezpieczenie termiczne. Gdyby temperatura była zbyt wysoka sterownik automatycznie wyłączy sterowanie. Urządzenie posiada ograniczenie mocy maksymalnej. Grzałki elektryczne produkowane są z różną tolerancją np 10 a nawet 20%. To oznacza że np grzałki o łącznej mocy 3,5KW mogą obciążać urządzenie z mocą prawie 4kW (przy 10% tolerancji). Jeśli grzałki nie są badane że pobierają maks 3,5kW należy zastosować pewien zapas mocy. Niektóre grzałki produkowane są z tolerancją do 20%. Wyjście do poprawnej pracy potrzebuje obciążenia min 50W, w przeciwny razie triak jest nieprawidłowo wyzwalany. Należy też pamiętać że jest to regulator mocy, a nie napięcia. Tzn moc 50% nie oznacza napięcia na wyjściu 115V. Sprawdź ilość sond wykrywaną podczas uruchamiania. Podłącz sondy pojedynczo i sprawdź czy obie są wykrywane. Podłącz sondy, ponownie włącz zasilanie urządzenia. Niestety jest to spowodowane nieuwagą podczas podłączania lub zalaniem cieczą. Wyjścia w sterownikach są co najmniej dwukrotnie większe. Tzn że na wyjściu "plusów" są triaki BTA41 które są przewidziane na 40 AMPERÓW. Dodatkowo wyjścia posiadają izolację galwaniczną, a nóżka triaka ma WYŁĄCZNIE STYCZNOSĆ z Państwa grzałką. Czyli obwód wyjściowy pod względem elektrycznym przypomina stycznik. Jeśli ktoś nie wierzy to może udać się do zaufanego serwisu elektroniki i spytać o analogiczna sytuację z podłączaniem głośników do wzmacniacza, 99,99999% spowodowane jest złym potraktowaniem wyjścia, a nie winą urządzenia. Naprawy takich uszkodzeń są płatne (zryczałtowana opłata 20zł+koszt podzespołów) 6

8 OPIS WYPROWADZEŃ SONDY Jako profesjonaliści działamy legalnie, dlatego nasze produkty są zarejestrowane w GIOS pod numerem E W. Kupując sprzęt u nas nie narażasz się na problemy z kontrolą. Po zużyciu zakupionych przedmiotów masz prawo oddać je do punktu utylizacji we własnym mieście lub przesłać do nas. Odsprzedając sprzęt niezarejestrowany to na Tobie ciąży odpowiedzialność za wprowadzenie go na rynek. Grozi za to kara od 5000zł wzwyż. Przelicz sobie czy warto ryzykować, czy lepiej kupić u nas zarejestrowane, legalne urządzenie. Wszystkie nasze produkty posiadają certyfikat lub deklarację zgodności. Wszystkie urządzenia podlegają wysokim normom i nie wolno wprowadzać urządzeń niespełniających tych warunków. Urządzenia spełniające normy łatwo odróżnić po naniesionym znaku CE. Na terenie Polski nie wolno sprzedawać urządzeń bez spełnienia tych dwóch warunków. W przeciwnym razie oznacza to że jest powód omijania norm, a firma działa nielegalnie. 7

9 8

10 9

11 PAMEL Myszków ul. Leśna 17 Drogi Użytkowniku, Na wstępie pragniemy podziękować, za wybór produktu firmy PAMEL. Jesteśmy pewni, że będą państwo z tego wyboru zadowoleni. Projektujemy nasze urządzenia tak, aby spełniały państwa wymagania i gwarantowały przyszłe bezproblemowe użytkowanie. Przed rozpoczęciem korzystania ze sprzętu należy dokładnie zapoznać się z procedurami instalacji oraz warunkami eksploatacji opisanym w Instrukcji Obsługi. W razie jakichkolwiek wątpliwości prosimy o kontakt (BIURO w godzinach 9-14, dni powszednie) (WSPARCIE w godzinach 16-22, cały tydzień) WARUNKI GWARANCJI. 1. PAMEL udziela gwarancji na terenie Rzeczpospolitej Polskiej na okres 60 miesięcy licząc od daty rozpoczęcia okresu gwarancji jednak nie dłużej niż 80 miesięcy od daty produkcji umieszczonej na Produkcie, na który wydana jest karta gwarancyjna pod warunkiem korzystania ze sprzętu zgodnie z przeznaczeniem i warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi. 2.Gwarancją nie są objęte ruchome elementy wyposażenia wyrobu (akcesoria) przeznaczone do samodzielnego montażu przez użytkownika, np: anteny, czujniki, uchwyty, grzałki,przewody, baterie zasilające. 3. Gwarant zobowiązuje się do bezpłatnego usunięcia wad fizycznych, jeżeli wady te ujawnią się w okresie gwarancji lub do dostarczenia przedmiotu wolnego od wad, jeżeli w terminie gwarancji dokonanych zostało co najmniej 4 napraw przedmiotu, a przedmiot sprzedaży jest nadal wadliwy. W przypadku wymiany, produkt zostanie wymieniony na nowy, model ten sam lub o zbliżonych, nie gorszych parametrach technicznych. Jeśli wymiana taka będzie niemożliwa, Kupujący otrzyma zwrot zapłaty. 3. Okres gwarancji, przewidziany w pkt.1 ulega przedłużeniu o czas trwania naprawy. 4. Czas trwania naprawy liczony jest od dnia dostarczenia przedmiotu do punktu serwisowego do dnia wydania przedmiotu przewoźnikowi celem dostarczenia go Kupującemu. 5. W razie zaistnienia wady Kupujący zgłasza ten fakt Gwarantowi, za pośrednictwem poczty internetowej (pamel@pamel.pl ) lub telefonicznie wówczas Gwarant najpierw próbuje rozwiązać problem zdalnie oraz wskazuje dalszą drogę postępowania reklamacyjnego. 6. Na życzenie Gwaranta Kupujący jest zobowiązany do rzetelnego wypełnienia Protokołu Zgłoszenia Reklamacji udostępnionego przez Gwaranta. 7. Gwarant odpowiada tylko za wady powstałe z przyczyn tkwiących w przedmiocie sprzedaży. 8. Gwarancją nie są objęte uszkodzenia sprzętu powstałe w wyniku niewłaściwego lub niezgodnego z instalacja i montażem użytkowania w szczególności, przechowywania, konserwacji, niezgodnej z przeznaczeniem eksploatacji, używania niewłaściwych materiałów eksploatacyjnych, samowolnego dokonywania napraw lub ulepszeń, uszkodzeń mechanicznych, z winy użytkownika, z przyczyn zewnętrznych takich jak zanieczyszczenie, zalanie, kondensacja pary wodnej, zjawiska atmosferyczne, zdarzenia losowe. Nie są objęte gwarancja także uszkodzenia podzespołów elektronicznych wynikające z przekroczenia parametrów znamionowych. 9. Gwarancja nie obejmuje roszczeń z tytułu parametrów technicznych urządzeń, o ile są one zgodne z podanymi przez producenta. 10. Warunkiem zachowania przez Kupującego uprawnień z tytułu gwarancji jest dostarczenie urządzenia do punktu serwisowego określonego w pkt 5, w stanie kompletnym, w opakowaniu zmniejszającym ryzyko jego uszkodzenia, z dokumentacją, kablami i wszystkimi innymi elementami wydanymi w związku z realizacją umowy sprzedaży, bez naruszonych plomb lub naklejek wraz z karta gwarancyjną. 11. Gwarancją nie są objęte materiały i czynności należące do normalnej obsługi eksploatacyjnej, np. zainstalowanie sprzętu, programowanie, czyszczenie i konserwacja, wymiana żarówek i bezpieczników, sprawdzenie działania. Usługi wyżej wymienione są płatne. 10

12 12. Punkt serwisowy oprócz sytuacji, o których mowa w pkt 7-11 może odmówić dokonania naprawy gwarancyjnej także w przypadku: - stwierdzenia niezgodności danych zawartych w dokumentacji sprzedaży z danymi urządzenia - naniesienia w dokumentach poprawek przez osoby nieuprawnione 13. Wady fizyczne urządzenia ujawnione w okresie gwarancyjnym będą usuwane w terminie 21 dni, liczonych od dnia następnego po dniu dostarczenia urządzenia do punktu serwisowego. W przypadku konieczności sprowadzenia części zamiennych z zagranicy Gwarant zastrzega sobie prawo do przedłużenia okresu gwarancji na czas niezbędny do wykonania naprawy, o czym Kupujący zostanie każdorazowo poinformowany przy użyciu poczty elektronicznej. 14. Urządzenie powinno być zamontowane zgodnie z wymaganymi normami, wymaganiami technicznymi zawartymi w instrukcji. Jeżeli istnieje wymóg prawny montażu urządzenia musi dokonać osoba posiadająca stosowne uprawnianie w tym zakresie. 15. Prawa i obowiązki stron w zakresie gwarancji reguluje wyłącznie treść postanowień w niniejszym dokumencie. 16.Sprzęt nie odebrany z serwisu w ciągu 3 miesięcy od ukończenia naprawy przepada na rzecz serwisu. 17.W przypadku, gdy naprawa gwarancyjna wymaga wymiany części, element wymieniony pozostaje własnością Gwaranta. 18.Gwarant nie odpowiada za szkody powstałe w wyniku utraty danych użytkownika zapisanych w urządzeniu, informujemy również że urządzenie będzie zwracane zgodne ze stanem produkcyjnym. 19. Kupujący składając podpis oświadcza, że zapoznał się z warunkami gwarancji i akceptuje je. Karta gwarancyjna bez podpisu Kupującego będzie uznawana za nieważną. UWAGA! Do ilości napraw nie zalicza się w szczególności: czyszczenia, konserwacji, wymiany żarówek, żarników lub bezpieczników, napraw wynikających ze zużycia na skutek eksploatacji np. zużycie potencjometrów itp. DATA ROZPOCZĘCIA OKRESU GWARANCJI PIECZĄTKA SPRZEDAWCY PODPIS KLIENTA 11
