spectromed Spectromed Układy dostarczania gazu dla szpitali

Transkrypt

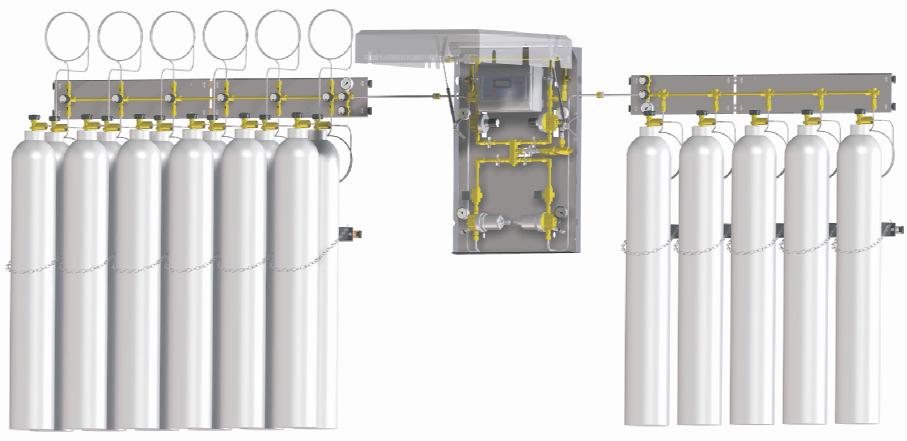

1 spectromed Spectromed Układy dostarczania gazu dla szpitali

2 Dane techniczne spectromed Cechy produktu Dane techniczne Panel przełączny MED Ciśnienie wejściowe 1 P 1 maks. 300bar Centralny układ dostarczania gazu dla szpitali Ciśnienie wyjściowe P 2 maks. 6 bar z funkcją panelu przełącznego NatęŜenie przepływu maks. 25 lub 100 m 3 /h Do pracy ze zbiornikiem cieczy kriogenicznej i do 2 Materiały baterii butli gazowych Przewody: mosiądz Połączenia dla 2 przewodów rozgałęzionych dla butli Rury do baterii stal nierdzewna z gazem Regulatory ciśnienia: mosiądz Opracowany do tlenu, spręŝonego powietrza, powietrza Połączenia i porty syntetycznego, tlenku azotu, dwutlenku węgla lub Zbiornik cieczy kriogenicznej.: 1 lutowany na twardo azotu Do przepływów maks. 25 lub 100 m 3 Baterie butli: G 1/2 zaokrąglona /h Wyjście: G 3/4 nakrętka złączna Odpowiedni dla ciśnienia butli z gazem (zasilanie Manometr: G 1/4 Ŝeński awaryjne) do 300 bar Zawory namiarowe wylotowe: G 3/8 zaokrąglone Regulatory ciśnienia o wysokiej dokładności Zawór bezpieczeństwa: G 3/4 męski i Dwustopniowy regulator ciśnienia G 1/2 Ŝeński Zawór bezpieczeństwa zgodny z DIN EN 562 Baterie butli ze spalinami: G 1/4 Ŝeńskie 2 zawory nadmiarowe chroniące główny układ Zakres temperatury -30 C do +60 C Układ rezerwowy Szybkość ucieczki <10-3 mbar l/s He Zgodność z ISO i Wagi CE 1250 Panel MED kg Panel MED kg Układ baterii około 6 kg Układ sterowania FLO Połączenie giętkie około 0,5 kg Układ sterowania Flomed dla zaworów elektromagnetycznych (FLOMED P) z wyświetlaczem Układ sterowania FLOMED trybu pracy dla kaŝdego źródła gazu i monitoringiem Zasilanie 230 V AC ciśnienia w układzie Przetwornik ciśnienia 4-20 ma Floalarm D10-układ alarmowy dla sygnałów cyfrowych 4-wierszowy wyświetlacz LCD20 cyfr na wiersz (np. pomiar ciśnienia stycznego) Sygnały alarmowe: zgodnie z ISO Floalarm A5 -układ alarmowy dla sygnałów 6 wyjść bezpotencjałowych 1 alarm zbiorczy analogowych (np. przetwornik ciśnienia) Języki: angielski, niemiecki, włoski RozróŜnienie pomiędzy alarmem średnim i wysokim Układ sterowania FLOALARM D10 Bezpotencjałowe wyjście przekazu sygnału Zasilanie 230 V AC Układ rurowy MBS Układ rurowy dla 2-6 butli gazowych ustawionych obok siebie i 2 butli w podwójnym rzędzie wraz z mocowaniami Wsporniki butli, zawór zwrotny i/lub zawór odcinający dla kaŝdej butli Połączenie giętkie MSU Połączenia giętkie z wieloŝyłowym przewodem elastycznym lub przewodami stalowymi falistymi dla 200 lub 300 bar i wszystkie międzynarodowe połączenia butli Pomiar ciśnienia stycznego NC 2-wierszowy wyświetlacz LCD20 cyfr na wiersz Sygnały alarmowe: zgodnie z ISO wyjście bezpotencjałowe 1 alarm zbiorczy Języki: angielski, niemiecki, włoski Układ sterowania FLOALARM A5 Zasilanie 230 V AC Przetwornik ciśnienia 4-20 ma 2-wierszowy wyświetlacz LCD20 cyfr na wiersz Sygnały alarmowe: zgodnie z ISO wyjście bezpotencjałowe 1alarm zbiorczy Języki: angielski, niemiecki, włoski

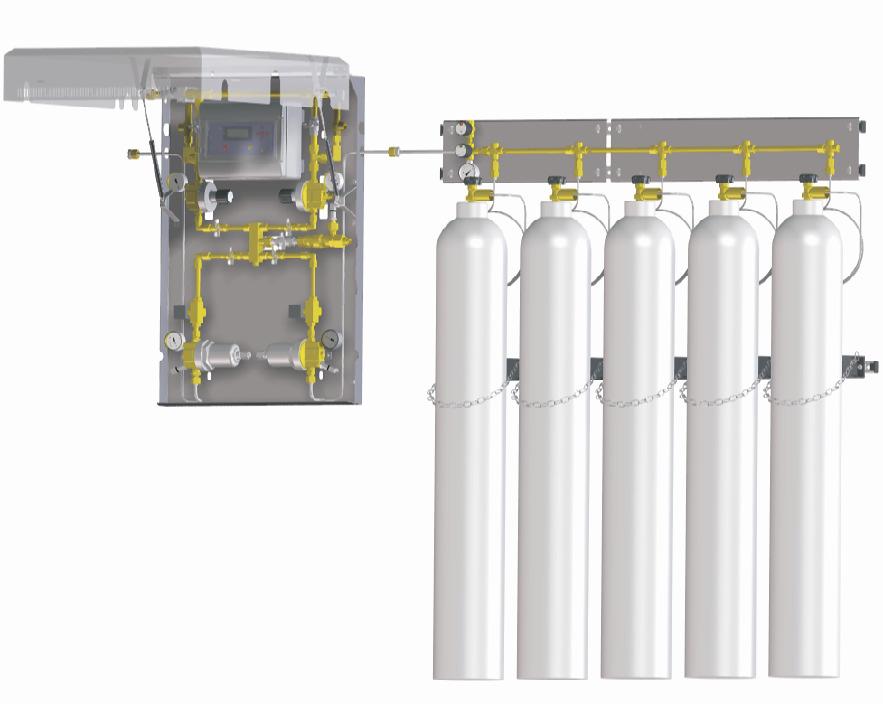

3 Panel przełączny MED 1 4 Układy dostarczania gazu dla szpitali Panel MED MED U - M - CA 1 Przepustowość 25 - do 25 m 3 /h do 100 m 3 /h Regulacja ciśnienia CA - szafka (dla FLOMED P) PL - płyta (dla FLOALARM) Typ 2U - automatyczna zmiana przy róŝnicy ciśnień V - automatyczna zmiana z zaworami elektromag. (NO) Manometr M - manometr K - miernik ciśnienia stycznego D - przetwornik ciśnienia V - automatyczna zmiana z zaworami elektromag. CA - szafka 2U - automatyczna zmiana przy róŝnicy ciśnień PL - płyta Arkusz danych DPS MED - Wydanie 0210 MoŜliwe zmiany bez powiadomienia Messer Cutting & Welding GmbH

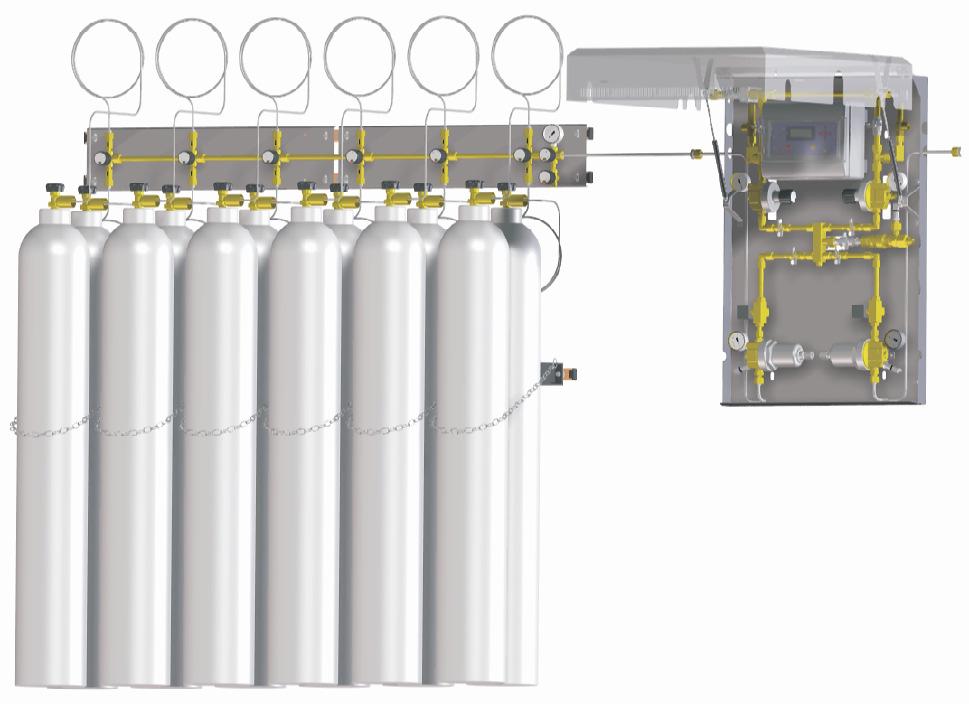

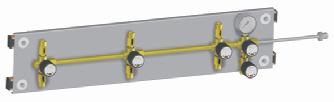

4 Układ rurowy MBS 3 2 Układ rurowy MBS MBS - L VR25 - AV - RV - FH 2 Strona L - lewa R - prawa Wsporniki butli FH - z wspornikami butli 0 - bez wsporników butli Rozgałęzienia butli 2 - dla 2 butli w linii 3 - dla 3 butli w linii 4 - dla 4 butli w linii 5 - dla 5 butli w linii 6 - dla 6 butli w linii Rzędów na przewód 1 - pojedynczy 2 - podwójny * Konieczne jest wybranie co najmniej zaworu zwrotnego lub zaworu odcinającego MBS - L VR 10 - AV - RV - 0 Messer Cutting & Welding GmbH Lärchenstr. 139a, D Frankfurt Tel. +49 (0) , Faks +49 (0) spectron@messer-cw.de Zawór zwrotny* RV - z zaworem zwrotnym 0 - bez zaworu zwrotnego Zawór odcinający* AV - Zawór odcinający dla kaŝdej butli 0 - bez zaworu odcinającego PrzedłuŜenie VR cm VR cm VR 50-0 cm VR cm 0 - bez przedłuŝenia

5 Układy sterowania i Połączenia giętkie spectromed Układ sterowania FLO 4 FLOMED P Układ sterowania z 10 cyfrowymi i 4 analogowymi sygnałami wejściowymi dla mierników ciśnienia stycznego i przekaźników ciśnienia FLOALARM A5 Układ alarmowy z 5 wejściowymi sygnałami analogowymi np. dla przekaźników ciśnienia FLOALARM D10 Układ alarmowy z 5 wejściowymi sygnałami analogowymi np. dla mierników ciśnienia stycznego Połączenia giętkie MSU DIN no O2 3 Połączenie MSO - przewód elastyczny - wersja górna MSU - przewód elastyczny wersja dolna MFS - przewód stalowy falisty (1m) Ciśnienie wlotowe P maks. 200 bar 300 maks. 300 bar MSO - przewód elastyczny wersja górna MSU - przewód elastyczny wersja dolna Typ gazu O2 - tlen DL - spręŝone powietrze SL - syntetyczne powietrze N2O - tlenek azotu CO2 - dwutlenek węgla Połączenie butli Szczegółowa specyfikacja połączenia butli wraz z odpowiednią normą i numerem (np. DIN nr 59 dla tlenu do 300 bar)

6 Wymiary i połączenia spectromed Panel przełączny MED Połączenie giętkie MSU Układ rurowy MBS PrzedłuŜenie 2 cm (VR 2 ) Przykład centralnego układu dostarczania gazu MBS-L AV-RV-FH MSO Główna linia 230 MED MBS-R-2-1-V25-0-RV-FH Zbiornik cieczy kriogenicznej MSU Arkusz danych DPS MED - Wydanie 0210 MoŜliwe zmiany bez powiadomienia Messer Cutting & Welding GmbH Messer Cutting & Welding GmbH Lärchenstr. 139a, D Frankfurt Tel. +49 (0) , Faks +49 (0) spectron@messer-cw.de
