1 KATALOG PRODUKTÓW 2012 KAMI Biuro: ul. Niemcewicza Warszawa tel.: +48 (22) fax: +48 (22)

2 Cis F300 Wentylatory oddymiające promieniowe o dalekim zasięgu w klasie odporności ogniowej F300 C/1h certyfikowane zgodnie z normą EN121013:2002. Przeznaczenie: Przeznaczone do transportowania dymu i ciepła z pomieszczeń w przypadku powstania pożaru. Niski profil ułatwia montaż w miejscach gdzie nie można zastosować wentylatorów strumieniowych. Zapewniają skuteczny transfer zanieczyszczonego powietrza zarówno w przypadku wystąpienia pożaru jak i przekroczenia dopuszczalnego stężenia CO i LPG w garażach. Wentylator: Obudowa, wirnik z łopatkami wygiętymi do tyłu z blachy stalowej Zewnętrzna skrzynka przyłączeniowa Mocowanie wentylatora w zestawie Silnik: Klasa izolacji uzwojeń H (max. temp. 180 C) 2 tryby pracy: bytowy S1 oraz pożarowy S2 Stopień ochrony przed czynnikami zewnętrznymi IP55 (ochrona przed wnikaniem pyłu oraz wody z dowolnego kierunku) Jedno lub dwubiegowe w zależności od modelu Wykonanie trójfazowe 230/400V 50Hz (o mocy do 4kW) i 400/690V 50Hz (powyżej 4kW) Zakres temperatur dla transportowanego powietrza: Tryb S1 od 20 C do + 40 C Tryb S2 300 C/2h Wykończenie: Antykorozyjne w żywicy poliestrowej polimeryzowanej w temp. 190 C, odtłuszczane zasadowo, obróbka wstępna wolna od fosforanów Kod zamówienia Kod zamówienia CIS 50 4T F300 Typ wentylatora Średnica wirnika Liczba biegunów silnika: 2=2900 r/min. 50 Hz 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz 8=750 r/min. 50 Hz 12=500 r/min. 50 Hz 2 T = trójfazowy Tryb S2: 300 C/2h

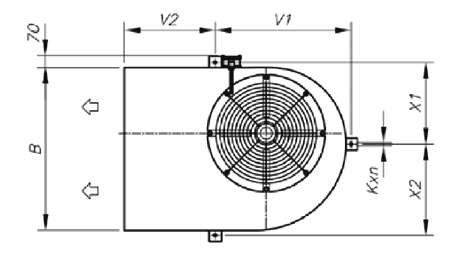

3 Kod zamówienia CIS 50 4T F300 KAMI Typ wentylatora Średnica wirnika Liczba biegunów silnika: 2=2900 r/min. 50 Hz 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz 8=750 r/min. 50 Hz 12=500 r/min. 50 Hz T = trójfazowy Tryb S2: 300 C/2h Dane techniczne Model Prędkość max. (obr/min) Max. wartość prądu (A) Max. wydatek powietrza (m 3 /h) Siła ciągu (N) Prędkość wlotu (m/s) Moc znamionowa (kw) LpA Poziom ciśnienia akustycznego w odl. 3m (db(a)) Waga (kg) 400 V CIS504T/A , ,9 1, CIS504/8T/A 1430/ 705 3,07 / 1, / /13 21,9 /10,9 1,20 78 /63 79 CIS754T , ,1 2, CIS754/8T 1430/ 700 4,84 / 2, / /19 24,1 /12,1 2,20 /0,55 85 / CIS1004T , ,0 4, CIS1004/8T 1430/ 710 8,80 / 2, / /25 25,0 /12,5 4,00 /1,00 89 / Wymiary w mm A B C V2 V1 X1 X2 Kxn CIS50/A x20 CIS x20 CIS x25 3

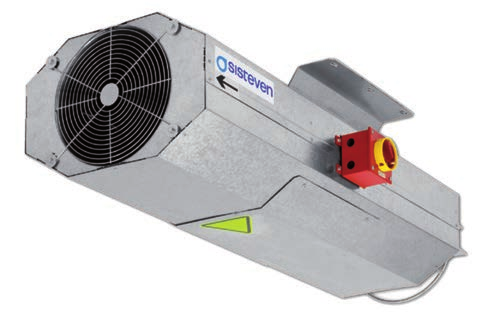

4 Wentylatory oddymiające strumieniowe jednokierunkowe lub rewersyjne o dalekim zasięgu w klasie odporności ogniowej F400 C/2h i F300 C/1h certyfikowane zgodnie z normą EN121013:2002. Przeznaczenie: Przeznaczone do transportowania dymu i ciepła z pomieszczeń podczas pożaru. Montowane do stropu zapewniają skuteczny transfer zanieczyszczonego powietrza zarówno w przypadku wystąpienia pożaru jak i przekroczenia dopuszczalnego stężenia CO i LPG w garażach. Dzięki zastosowaniu tłumików w zwartej obudowie nie generują wysokiego poziomu hałasu. Wentylator: Wykonanie w wersji jednokierunkowej bądź rewersyjnej Zwarta budowa zawierająca silnik, tłumiki, owiewki oraz ramki Obrotowe wirniki z aluminium zaprojektowane dla osiągnięcia optymalnego ciągu Wyposażone w osłonę chroniącą przed kontaktem, zgodną z normą UNE Wyposażone w deflektor w celu zwiększenia poziomu przepływu po stronie wirnika. Modele dwukierunkowe wyposażone w deflektory po obu stronach Tłumiki z izolacją termiczną i akustyczną o wysokiej skuteczności Wyłącznik bezpieczeństwa wbudowany w wentylator Silnik: Klasa izolacji uzwojeń H (max. temp. 180 C) 2 tryby pracy: bytowy S1 oraz pożarowy S2 Stopień ochrony przed czynnikami zewnętrznymi IP55 (ochrona przed wnikaniem pyłu oraz wody z dowolnego kierunku) Trójfazowe 400V 50Hz z wbudowanym układem Dhalandera Zakres temperatur dla transportowanego powietrza: Tryb S1 od 20 C do + 40 C Tryb S2 300 C/2h, 400 C/2h Wykończenie: Antykorozyjna blacha stalowa ocynkowana Opcjonalnie: Możliwe ustawienie innych wartości ciągu Kod zamówienia Kod zamówienia JET TST S UNI/REV 29 2/4T F400/ F300 Jet Tst Typ wentylatora S = krótsza obudowa Brak symbolu = standardowa długość obudowy UNI = jednokierunkowy REV = rewersyjny 4 Średnica wirnika Liczba biegunów wirnika: 2=2900 r/min. 50 Hz 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz 8=750 r/min. 50 Hz 12=500 r/min. 50 Hz T = trójfazowy

5 obudowa Brak symbolu = standardowa długość obudowy jednokierunkowy REV = rewersyjny wirnika 2=2900 r/min. 50 Hz 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz 8=750 r/min. 50 Hz 12=500 r/min. 50 Hz KAMI Dane techniczne Jednokierunkowe Model Prędkość max. (obr/min) Max. wartość prądu (A) Max. wydatek powietrza (m 3 /h) Siła ciągu (N) Prędkość wlotu (m/s) Moc znamionowa (kw) LpA Poziom ciśnienia akustycznego w odl. 3m (db(a)) Waga (kg) 400 V JET TSTUNI292/4T 2860/ ,50 / 0, / /5 16,8/ 8,4 0,55/ 0,15 37/ JET TSTSUNI292/4T 2860/ ,50 / 0, / /5 16,8/ 8,4 0,55/ 0,15 39/ JET TSTUNI352/4T 2875/ ,10 / 0, / /9 17,8/ 8,9 0,85/ 0,20 52/ JET TSTSUNI352/4T 2875/ ,10 / 0, / /9 17,8/ 8,9 0,85/ 0,20 54/ Dwukierunkowe Model Prędkość max. (obr/min) Max. wartość prądu (A) Max. wydatek powietrza (m 3 /h) Siła ciągu (N) Prędkość wlotu (m/s) Moc znamionowa (kw) LpA Poziom ciśnienia akustycznego w odl. 3m (db(a)) Waga (kg) 400 V JET TSTREV292/4T 2860/ ,50 / 0, / /4 14,3/ 7,1 0,55/ 0,15 38/ JET TSTSREV292/4T 2860/ ,50 / 0, / /4 14,3/ 7,1 0,55/ 0,15 40/ JET TSTREV352/4T 2875/ ,10 / 0, / /8 16,7/ 8,3 0,85/ 0,20 51/ JET TSTSREV352/4T 2875/ ,10 / 0, / /8 16,7/ 8,3 0,85/ 0,20 53/ Wymiary w mm A B C ød E (UNI) E(REV) L X X1 Z Z1 JET TSTS x JET TST x JET TSTS x JET TST x

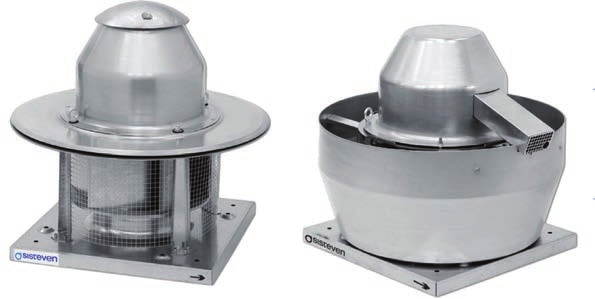

6 F400 Tsc Tsv Promieniowe wentylatory dachowe z poziomym (TSC) lub pionowym (TSV) wylotem powietrza w klasie odporności ogniowej F400 C/2h certyfikowane zgodnie z normą EN121013:2002. Przeznaczenie: Do wentylacji pożarowej (oddymiającej) pomieszczeń. Urządzenia mogą być również przeznaczone do oddymiania stref zagrożonych wybuchem gazów, par, mgieł lub pyłów (wentylatory posiadają certyfikat ATEX kategorii 3). Wentylator: Płyta podstawy wykonana z blachy ocynkowanej stalowej Wirnik z łopatkami wygiętymi do tyłu Konstrukcja zabezpieczona przed przedostawaniem się do wnętrza m.in. ptaków Osłona przeciwdeszczowa w postaci aluminiowego daszku Silnik: Silniki o podwyższonym współczynniku sprawności IE2 w wykonaniu trójfazowym, jednobiegowym o mocy znamionowej powyżej 0,75kW Klasa izolacji uzwojeń F (max. temp. 155 C) z łożyskami kulowymi i stopniu ochrony przed czynnikami zewnętrznymi IP55 (ochrona przed wnikaniem pyłu oraz wody z dowolnego kierunku), wersja jednofazowa o stopniu ochrony IP54 (ochrona przed wnikaniem pyłu oraz deszczu) Wykonania jednofazowe 230V 50Hz., trójfazowe 230/400V 50Hz Zakres temperatur dla transportowanego powietrza: od 25 C do +120 C Wykończenie: Antykorozyjna blacha stalowa ocynkowana oraz aluminium Na życzenie: Specjalne uzwojenia dla różnych poziomów napięć Wykonanie w wersji przeciwwybuchowej Kod zamówienia Kod zamówienia TSC 200 4T Typ wentylatora Rozmiar wirnika Liczba biegunów wirnika: 2=2900 r/min. 50 Hz 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz 8=750 r/min. 50 Hz 12=500 r/min. 50 Hz T = trójfazowy 6

7 Dane techniczne Model Prędkość max. (obr/min) Max. wartość prądu (A) Moc znamionowa (kw) Max. wydatek powietrza (m 3 /h) LpA Poziom ciśnienia akustycznego w odl. 3m (db(a)) 230V 400V Wlot Wylot TSC TSV 2004T ,45 0,84 0, TSC TSV 2004M ,65 0, TSC TSV 2254T ,45 0,84 0, TSC TSV 2254M ,95 0, TSC TSV 2256T 900 1,51 0,87 0, TSC TSV 2256M 890 0,50 0, TSC TSV 2504T ,45 0,84 0, TSC TSV 2504M ,35 0, TSC TSV 2506T 900 1,51 87,00 0, TSC TSV 2506M 890 0,65 0, TSC TSV 3154T ,74 1,58 0, TSC TSV 3154M ,30 0, TSC TSV 3156T 900 2,13 1,23 0, TSC TSV 3156M 910 0,95 0, TSC TSV 4004T ,34 1,93 0, TSC TSV 4004M ,40 0, TSC TSV 4006T 900 2,13 1,23 0, TSC TSV 4006M 910 1,80 0, TSC TSV 4504T ,97 3,45 1, TSC TSV 4506T 900 2,13 1,23 0, TSC TSV 4506M 910 2,00 0, TSC TSV 5006T 925 5,23 3,02 1, TSC TSV 5606T 955 9,28 5,36 2, Waga (kg) TSC TSV 6306T ,35 9,44 4, Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 4T/4M= 1500 r/min 7

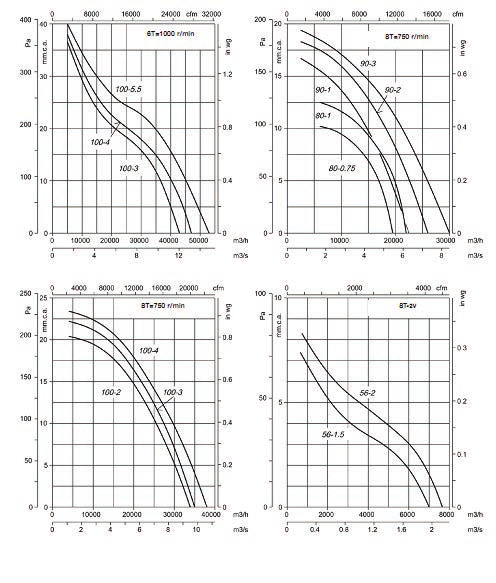

8 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 6T/6M= 1000 r/min 6T/6M= 1000 r/min 8

9 Dane akustyczne Poziom mocy akustycznej Lw (A) w db (A) w paśmie częstotliwości w Hz Wartości zmierzone na wlocie przy 2/3 maksymalnej wydajności (2/3Qmax). Wartości zmierzone na wylocie z 2/3 maksymalnego przepływu powietrza (2/3Qmax)

10 Wymiary w mm TST TSV TSC A fi D F G H I TSC TSC TSC TSC TSC TSC TSC TSC TSC TSV A A1 D F G H I TSV TSV TSV TSV TSV TSV TSV T/4M= 1500 r/min TSV TSV

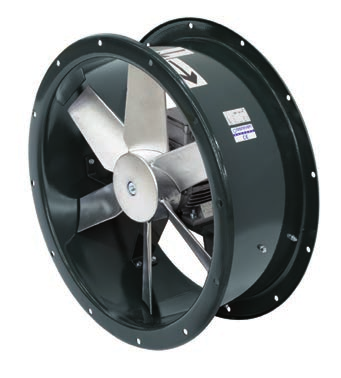

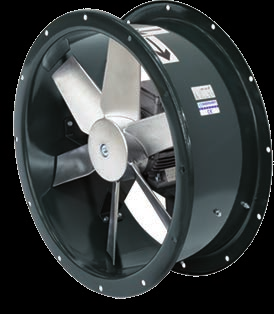

11 Wentylatory osiowe w klasie odporności ogniowej F400 C/2h i F300 C/1h certyfikowane zgodnie z normą EN121013:2002. Przeznaczenie: Wentylatory osiowe ze skróconą obudową do pracy w strefach zagrożenia pożarowego w klasach odporności ogniowej F300 C/1h i 400 C/2h. Mogą być montowane zarówno w kanałach w wydzielonych pomieszczeniach jak i na dachu. Przeznaczone do transportowania/wyrzucania gorącego dymu powstałego w czasie pożaru. W warunkach normalnej pracy wykorzystywane do wentylacji mechanicznej pomieszczeń takich jak parkingi, hale produkcyjne itp. Wentylator: Obudowa z blachy stalowej Obrotowy wirnik wykonany z tworzywa sztucznego W wykonaniu standardowym kierunek przepływu powietrza od silnika do wirnika Silnik: Klasa izolacji uzwojeń H (max. temp. 180 C) 2 tryby pracy: bytowy S1 oraz pożarowy S2 Stopień ochrony przed czynnikami zewnętrznymi IP55 (ochrona przed wnikaniem pyłu oraz wody z dowolnego kierunku) Wykonanie jedno lub dwubiegowe w zależności od modelu, trójfazowe 230/400V 50Hz (o mocy do 4kW) i 400/690V 50Hz (powyżej 4kW) Zakres temperatur dla transportowanego powietrza: Tryb S1 od 20 C do + 40 C Tryb S2 300 C/2h, 400 C/2h Wykończenie: Antykorozyjne w żywicy poliestrowej polimeryzowanej w temp. 190 C, odtłuszczane zasadowo, obróbka wstępna wolna Kod od zamówienia fosforanów. Opcjonalnie: Klapa rewizyjna w obudowie Możliwość zamówienia wersji rewersyjnej Kod zamówienia Kod zamówienia Tst Średnica wirnika do 1000mm TST 40 4T 0,75 F400 Typ wentylatora Średnica wirnika Liczba biegunów wirnika: 2=2900 r/min. 50 Hz 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz 8=750 r/min. 50 Hz 12=500 r/min. 50 Hz T = trójfazowy F400/ F300 Moc silnika Tryb S2: 200ºC/2h, 300ºC/2h, 400ºC/2h Średnica wirnika do 1000mm TST 40 4T 0,75 F400 Średnica wirnika od 1250mm do 1600mm TST 125 4T F400 Typ wentylatora Średnica wirnika Liczba biegunów wirnika: 2=2900 r/min. 50 Hz 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz 8=750 r/min. 50 Hz 12=500 r/min. 50 Hz T = trójfazowy Moc silnika Tryb S2: 200ºC/2h, 300ºC/2h, 400ºC/2h Średnica wirnika od 1250mm do 1600mm TST 125 4T F400 Typ wentylatora Średnica wirnika Liczba biegunów silnika: 2=2900 r/min. 50 Hz Moc silnika Liczba łoaptek: 3, 6 lub 9 Kąt nachylenia łopatek Tryb S2: 200ºC/2h, 300ºC/2h, 11 Typ wentylatora Średnica wirnika Liczba biegunów silnika: 2=2900 r/min. 50 Hz 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz 8=750 r/min. 50 Hz 12=500 r/min. 50 Hz T=trójfazowy T=trójfazowy Moc silnika Liczba łoaptek: 3, 6 lub 9 Kąt nachylenia łopatek Tryb S2: 200ºC/2h, 300ºC/2h, 400ºC/2h

12 Dane techniczne Model Prędkość max. (obr/min) Max. wartość prądu (A) 230V 400V 690V Moc znamionowa (kw) Max. wydatek powietrza (m 3 /h) Poziom ciśnienia akustyczneg o w odl. 3m (db(a)) Wydłużona obudowa Waga (kg) TST404T0, ,73 1,57 0, ,0 29,0 TST406T0, ,1 2,40 0, ,5 33,5 Skrócona obudowa TST406/12T0,75 940/ 440 1,60/ 0,55 0,55/ 0, / / 38 40,5 37,5 TST454T0, ,73 1,57 0, ,7 30,3 TST456T0, ,10 2,40 0, ,2 34,8 TST456/12T0,75 940/ 440 1,60/ 0,55 0,55/ 0, / / 40 42,2 38,8 TST504T ,50 2,03 0, ,6 32,8 TST506T0, ,10 2,40 0, ,1 36,3 TST506/12T0,75 940/ 440 1,60/ 0,55 0,55/ 0, / / 42 44,1 40,3 TST564T ,50 2,00 0, ,1 39,7 TST564T1, ,80 2,80 1, ,0 39,7 TST564/8T1,5 1440/710 2,90/ 1,40 1,10/ 0, / / 59 47,5 43,2 TST564T ,20 3,60 1, ,5 43,2 TST564/8T2 1415/715 3,60/ 1,50 1,50/ 0, / / 60 59,0 54,7 TST566T0, ,10 2,40 0, ,5 39,2 TST566/12T0,75 940/ 440 1,60/ 0,55 0,55/ 0, / / 47 47,5 43,2 TST634T ,50 2,00 0, ,5 42,8 TST634T1, ,80 2,80 1, ,0 45,3 TST634/8T1,5 1440/710 2,90/ 1,40 1,10/ 0, / / 59 54,5 48,8 TST634T ,20 3,60 1, ,5 48,8 TST634/8T2 1415/715 3,60/ 1,50 1,50/ 0, / / 60 70,0 60,3 TST634T ,00 5,20 2, ,1 53,9 TST634/8T3 1415/715 5,20/ 1,90 2,20/ 0, / / 61 76,6 66,4 TST634T ,40 6,60 3, ,9 63,0 TST634/8T4 1425/710 6,80/ 2,20 3,00/ 0, / / 62 86,4 76,5 TST636T0, ,10 2,40 0, ,5 44,8 TST636/12T0,75 940/ 440 1,60/ 0,55 0,55/ 0, / / 50 54,5 48,8 TST636T ,70 2,70 0, ,0 48,3 TST636/12T1 940/ 440 2,20/ 0,87 0,75/ 0, / / 51 60,5 54,8 TST714T1, ,80 2,80 1, ,7 52,0 TST714/8T1,5 1440/710 2,90/ 1,40 1,10/ 0, / / 63 61,2 55,5 TST714T ,20 3,60 1, ,2 55,5 TST714/8T2 1415/715 3,60/ 1,50 1,50/ 0, / / 64 75,8 67,0 12

13 Dane techniczne Model Prędkość max. (obr/min) TST714T ,00 5,20 2, ,9 61,1 Wydłużona Skrócona 230V 400V 690V 5,20/ obudowa obudowa TST714/8T3 1415/715 2,20/ 0, / / 66 82,4 73,6 1,90 TST404T0, ,73 1,57 0, ,0 29,0 TST714T ,40 6,60 3, ,6 69,8 TST406T0, ,1 2,40 0, ,5 33,5 6,80/ TST714/8T4 1425/710 3,00/ 0, / / 67 92,1 83,3 2,20 1,60/ TST406/12T0,75 940/ 440 0,55/ 0, / / 38 40,5 37,5 0,55 TST716T0, ,10 2,40 0, ,2 51,5 TST454T0, ,73 1,57 0, ,7 30,3 1,60/ TST716/12T0,75 940/ 440 0,55/ 0, / / 52 61,2 55,5 0,55 TST456T0, ,10 2,40 0, ,2 34,8 TST716T ,70 2,70 0, ,7 55,0 1,60/ TST456/12T0,75 940/ 440 0,55/ 0, / / 40 42,2 38,8 2,20/ 0,55 TST716/12T1 940/ 440 0,75/ 0, / / 53 67,2 61,5 0,87 TST504T ,50 2,03 0, ,6 32,8 TST716T1, ,50 3,20 1, ,4 60,6 TST506T0, ,10 2,40 0, ,1 36,3 3,00/ TST716/12T1,5 950/ 470 1,10/ 0, / / 54 77,4 68,6 1,15 1,60/ TST506/12T0,75 940/ 440 0,55/ 0, / / 42 44,1 40,3 0,55 TST804T ,00 5,20 2, ,9 69,0 TST564T ,50 2,00 0, ,1 39,7 5,20/ TST804/8T3 1415/715 2,20/ 0, / / 67 91,4 81,5 1,90 TST564T1, ,80 2,80 1, ,0 39,7 TST804T ,40 6,60 3, ,7 78,0 2,90/ TST564/8T1,5 1440/710 1,10/ 0, / / 59 47,5 43,2 6,80/ 1,40 TST804/8T4 1425/710 3,00/ 0, / / ,2 91,5 2,20 TST564T ,20 3,60 1, ,5 43,2 TST804T5, ,40 4,80 4, ,2 84,5 3,60/ TST564/8T2 1415/715 9,30/ 1,50/ 0, / / 60 59,0 54,7 TST804/8T5,5 1455/725 1,50 4,00/ 0, / / ,2 117,5 3,40 TST566T0, ,10 2,40 0, ,5 39,2 TST806T1, ,50 3,20 1, ,4 68,5 1,60/ TST566/12T0,75 940/ 440 3,00/ 0,55/ 0, / / 47 47,5 43,2 TST806/12T1,5 950/ 470 0,55 1,10/ 0, / / 57 86,4 76,5 1,15 TST634T ,50 2,00 0, ,5 42,8 TST806T ,40 4,300 1, ,2 77,5 TST634T1, ,80 4,60/ 2,80 1, ,0 45,3 TST806/12T2 950/ 460 1,50/ 0, / / 58 91,2 81,5 1,90 2,90/ TST634/8T1,5 1440/710 1,10/ 0, / / 59 54,5 48,8 TST806T ,50 5,50 1,40 2, ,7 84,0 TST634T ,20 5,60/ 3,60 1, ,5 48,8 TST806/12T3 940/ 470 2,20/ 0, / / ,2 90,5 2,20 3,60/ TST634/8T2 1415/715 1,50/ 0, / / 60 70,0 60,3 TST808T0, ,60 2,10 1,50 0, ,4 61,5 TST634T ,00 5,20 2, ,1 53,9 TST808T ,80 2,80 0, ,4 68,5 5,20/ TST634/8T3 1415/715 2,20/ 0, / / 61 76,6 66,4 TST904T ,40 6,60 1,90 3, ,0 92,9 TST634T ,40 6,80/ 6,60 3, ,9 63,0 TST904/8T4 1425/710 3,00/ 0, / / ,5 106,4 2,20 6,80/ TST634/8T4 1425/710 3,00/ 0, / / 62 86,4 76,5 TST904T5, ,40 2,20 4,80 4, ,5 99,4 TST636T0, ,10 9,30/ 2,40 0, ,5 44,8 TST904/8T5,5 1455/725 4,00/ 0, / / ,5 132,4 3,40 1,60/ TST636/12T0,75 940/ 440 0,55/ 0, / / 50 54,5 48,8 TST904T7, ,60 0,55 7,30 5, ,2 125,7 TST636T ,70 12,80 2,70 0, ,0 48,3 TST904/8T7,5 1455/725 5,50/ 1, / / ,2 139,7 / 4,60 2,20/ TST636/12T1 940/ 440 0,75/ 0, / / 51 60,5 54,8 TST904T ,70 0,87 10,20 7, ,2 136,7 TST904/8T9 TST714T1,5 15, / ,80 2,80 6,70/ 1,10 1, / / ,2 57,7 139,7 52,0 / 6,30 2,90/ TST906T2 TST714/8T1,5 1440/ ,40 4,30 1,10/ 1,50 0, , / / ,5 61,2 92,4 55,5 TST906/12T2 TST714T2 950/ ,20 4,60/ 3,60 1,90 1,50/ 1,50 0, / / ,5 61,2 96,4 55,5 TST906T3 TST714/8T2 1415/ ,50 3,60/ 5,50 1,50 1,50/ 2,20 0, / / ,0 75,8 98,967,0 TST906/12T3 940/ 470 Max. wartość prądu (A) 5,60/ 2,20 Moc znamionowa (kw) Max. wydatek powietrza (m 3 /h) Poziom ciśnienia akustyczneg o w odl. 3m (db(a)) Waga (kg) 2,20/ 0, / / ,5 105,4 TST906T ,50 7,80 3, ,7 124,2 TST906/12T4 960/ 475 8,90/ 3,50 3,00/ 0, / / ,2 125,7 TST908T ,80 2,80 0, ,2 83,6 TST908T ,80 4,50 1, ,0 98,9 TST908T ,40 6,60 2, ,7 116,2 TST1004T7, ,60 7,30 5, ,3 131,2 TST1004/8T7,5 1455/ ,80 / 4,60 5,50/ 1, / / ,3 145,2 13

14 Dane techniczne Model Prędkość max. (obr/min) TST1004T ,70 10,20 7, ,3 142,2 TST1004/8T9 1455/ V Wydłużona Skrócona 400V 15,60 690V 6,70/ 1, / / 78 obudowa 165,3 obudowa 145,2 / 6,30 TST404T0, ,73 1,57 0, ,0 29,0 TST1004T ,00 12,70 11, ,7 194,8 TST406T0, ,1 2,40 23,20 0, ,5 33,5 TST1004/8T /725 11,00/ 2, / / ,7 194,8 / 8,70 1,60/ TST406/12T0,75 940/ 440 0,55/ 0, / / 38 40,5 37,5 TST1004T ,55 29,00 16,70 15, ,7 209,8 TST454T0,75 TST1004/8T20 TST456T0, / ,73 4,10 1,57 31,70 / 2,40 11,80 0,55 15,00/ 3,80 0, / / ,7 229,7 38,2 30,3 209,8 34,8 TST1006T ,50 1,60/ 5,50 2, ,6 105,0 TST456/12T0,75 940/ 440 0,55/ 0, / / 40 42,2 38,8 0,55 5,60/ TST1006/12T3 940/ 470 2,20/ 0, / / ,1 111,5 TST504T ,50 2,03 2,20 0, ,6 32,8 TST1006T ,50 7,80 3, ,8 129,7 TST506T0, ,10 2,40 0, ,1 36,3 8,90/ TST1006/12T4 960/ 475 1,60/ 3,00/ 0, / / ,3 131,2 TST506/12T0,75 940/ 440 3,50 0,55/ 0, / / 42 44,1 40,3 0,55 TST1006T5, ,00 6,40 4, ,7 141,6 TST564T ,50 2,00 0, ,1 39,7 11,30 TST1006/12T5,5 970/ 480 4,00/ 0, / / ,3 142,2 TST564T1, ,80 / 2,80 4,20 1, ,0 39,7 TST1008T ,80 2,90/ 4,50 1, ,6 105,0 TST564/8T1,5 1440/710 1,10/ 0, / / 59 47,5 43,2 1,40 TST1008T ,40 6,60 2, ,8 121,7 TST564T ,20 3,60 1, ,5 43,2 TST1008T ,60 9,00 3, ,8 141,7 3,60/ TST564/8T2 1415/715 1,50/ 0, / / 60 59,0 54,7 1,50 TST1254T/ ,70 10,20 7, ,0 210,0 TST566T0, ,10 2,40 0, ,5 39,2 15,60 TST1254/8T/ /725 6,70/ 1, / / ,0 210,0 1,60/ / 6,30 TST566/12T0,75 940/ 440 0,55/ 0, / / 47 47,5 43,2 0,55 TST1254T/ ,00 12,70 11, ,0 266,0 TST634T ,50 2,00 0, ,5 42,8 23,20 TST1254/8T/ /725 11,00/ 2, / / ,0 266,0 / 8,70 TST634T1, ,80 2,80 1, ,0 45,3 TST1254T/ ,00 16,70 15, ,0 281,0 2,90/ TST634/8T1,5 1440/710 1,10/ 0, / / 59 54,5 48,8 1,40 31,70 TST1254/8T/ /725 / 15,00/ 3, / / ,0 281,0 TST634T ,20 3,60 11,80 1, ,5 48,8 TST1254T/ ,60/ TST634/8T2 1415/715 37,00 21,40 1,50/ 18,50 0, / / ,0 70,0 334,0 60,3 1,50 TST634T3 TST1254T/ ,00 5,20 42,00 24,20 22,00 2, ,0 64,1 348,0 53,9 5,20/ 38,00 TST634/8T3 TST1254/8T/ / /735 / 20,00/ 2,20/ 0,45 4, / / ,0 76,6 348,0 66,4 1,90 / ,00 TST634T ,40 6,60 51,00 3, ,9 63,0 TST1254/8T/ /735 / 27,00/ 6,00 93 / ,0 429,0 6,80/ /56000 TST634/8T4 1425/710 20,60 3,00/ 0, / / 62 86,4 76,5 2,20 TST1254T/ ,00 33,50 30, ,0 429,0 TST636T0, ,10 2,40 0, ,5 44,8 62, TST1254/8T/ /735 1,60/ / 30,00/ 10, ,0 562,0 TST636/12T0,75 940/ 440 / ,55 27,00 0,55/ 0, / / 50 54,5 48,8 TST636T1 TST1254T/ ,70 2,70 29,00 16,70 15,00 0, ,0 54,0 290,0 48,3 TST636/12T1 TST1254/8T/ / 1470/ ,20/ 31,70 0,87 / 11,80 15,00/ 0,75/ 0,15 3, /40500 / / ,0 60,5 290,0 54,8 TST714T1,5 TST1254/8T/622 TST714/8T1, / /710 4,80 2,80 31,80 / 2,90/ 12,00 1,40 1,10 16,50/ 3,30 1,10/ 0, / / / / 63 57,7 303,0 61,2 52,0 275,0 55,5 TST1254T/ ,00 21,40 18, ,0 343,0 TST714T ,20 3,60 1, ,2 55,5 38,00 TST1254/8T/ /735 3,60/ / 20,00/ 4, / ,0 357,0 TST714/8T2 1415/715 1,50/ 0, / / 64 75,8 67,0 1,50 13,00 TST1254T/ ,00 24,20 22, ,0 357,0 TST1254/8T/ /735 51,00 / 20,60 27,00/ 6, / / ,0 437,0 TST1254T/ ,00 33,50 30, ,0 437,0 TST1254/8T/ /735 Max. wartość prądu (A) 62,00 / 27,00 Moc znamionowa (kw) 30,00/ 10,00 Max. wydatek powietrza (m 3 /h) /58500 Poziom ciśnienia akustyczneg o w odl. 3m (db(a)) Waga (kg) 92 / ,0 571,0 TST1254T/ ,00 42,10 37, ,0 473,0 TST1254T/ ,00 21,40 18, ,0 352,0 TST1254/8T/ /735 31,80 / 12,00 16,50/ 3, / / ,0 284,0 14

15 Dane techniczne Model Prędkość max. (obr/min) TST1254T/ ,00 24,20 22, Wydłużona 409,0 Skrócona 366,0 230V 400V 690V 38,00 obudowa obudowa TST404T0,75 TST1254/8T/ / ,73 1,57 / 20,00/ 0,55 4, / / ,0 32,0 366,0 29,0 13,00 51,00 TST406T0,75 TST1254/8T/ / ,1 2,40 / 27,00/ 0,55 6, / / ,0 36,5 446,0 33,5 1,60/ 20,60 TST406/12T0,75 940/ 440 0,55/ 0, / / 38 40,5 37,5 TST1254T/ ,00 0,55 33,50 30, ,0 446,0 TST454T0,75 TST1254/8T/940 TST456T0, / ,73 4,10 62,00 1,57 / 27,00 2,40 0,55 30,00/ 10,00 0, / / ,7 636,0 38,2 30,3 580,0 34,8 TST1254T/ ,60/ 73,00 42,10 37, ,0 482,0 TST456/12T0,75 940/ 440 0,55/ 0, / / 40 42,2 38,8 0,55 TST1256T/ ,50 7,80 3, ,0 197,0 TST504T ,50 2,03 0, ,6 32,8 8,90/ TST1256/12T/34 960/ 475 3,00/ 0, / / ,0 199,0 TST506T0, ,10 2,40 3,50 0, ,1 36,3 TST1256T/35, ,60/ 11,00 6,40 4, ,0 209,0 TST506/12T0,75 940/ 440 0,55/ 0, / / 42 44,1 40,3 0,55 11,30 TST1256/12T/35,5 970/ 480 4,00/ 0, / / ,0 210,0 TST564T ,50 / 2,00 4,20 0, ,1 39,7 TST1256T/37, ,40 7,20 5, ,0 216,0 TST564T1, ,80 2,80 1, ,0 39,7 13,20 TST1256/12T/37,5 970/ 480 2,90/ 5,50/ 1, / / ,0 230,0 TST564/8T1,5 1440/710 / 5,30 1,10/ 0, / / 59 47,5 43,2 1,40 TST1256T/ ,00 9,80 7, ,0 246,0 TST564T ,20 3,60 1, ,5 43,2 20,00 TST1256/12T/ / 470 3,60/ 7,50/ 1, / / ,0 266,0 TST564/8T2 1415/715 / 9,00 1,50/ 0, / / 60 59,0 54,7 1,50 TST1256T/ ,00 15,00 11, ,0 276,0 TST566T0, ,10 2,40 0, ,5 39,2 28,50 TST1256/12T/ / 470 1,60/ / 11,00/ 2, / ,0 281,0 TST566/12T0,75 940/ 440 0,55/ 0, / / 47 47,5 43,2 13,00 0,55 TST634T1 TST1256T/ ,50 31,00 2,00 17,90 15,00 0, ,0 48,5 334,0 42,8 TST634T1,5 TST1256/12T/ / ,80 36,00 2,80 / 17,50/ 1,103, / / ,0 51,0 429,0 45,3 14,50 2,90/ TST634/8T1,5 1440/710 1,10/ 0, / / 59 54,5 48,8 TST1256T/65, ,00 1,40 6,40 4, ,0 218,0 TST634T ,20 11,30 3,60 1, ,5 48,8 TST1256/12T/65,5 970/ 480 4,00/ 0, / / ,0 219,0 / 4,20 3,60/ TST634/8T2 1415/715 1,50/ 0, / / 60 70,0 60,3 TST1256T/67, ,40 1,50 7,20 5, ,0 225,0 TST634T ,00 13,20 5,20 2, ,1 53,9 TST1256/12T/67,5 970/ 480 5,50/ 1, / / ,0 239,0 / 5,30 5,20/ TST634/8T3 1415/715 2,20/ 0, / / 61 76,6 66,4 TST1256T/ ,00 1,90 9,80 7, ,0 255,0 TST634T ,40 20,00 6,60 3, ,9 63,0 TST1256/12T/ / 470 7,50/ 1, / / ,0 275,0 / 9,00 6,80/ TST634/8T4 1425/710 3,00/ 0, / / 62 86,4 76,5 TST1256T/ ,00 2,20 15,00 11, ,0 285,0 TST636T0,75 TST1256/12T/615 TST636/12T0, / / 440 4,10 28,50 2,40 / 1,60/ 13,00 0,55 0,55 11,00/ 2,00 0,55/ 0, / / / / 50 50,5 318,0 54,5 44,8 290,0 48,8 TST1256T/ ,00 17,90 15, ,0 343,0 TST636T ,70 2,70 36,00 0, ,0 48,3 TST1256/12T/ / 480 2,20/ / 17,50/ 3, / ,0 437,0 TST636/12T1 940/ 440 0,75/ 0, / / 51 60,5 54,8 14,50 0,87 TST714T1,5 TST1256T/ ,80 17,00 2,80 9,80 1,10 7, ,0 57,7 264,0 52,0 TST714/8T1,5 TST1256/12T/ / / 470 2,90/ 20,00 / 1,40 9,00 1,10/ 7,50/ 0,25 1, /26500 / / ,0 61,2 284,0 55,5 TST714T2 TST1256T/ ,20 26,00 3,60 15,00 11,00 1, ,0 61,2 294,0 55,5 TST714/8T2 TST1256/12T/ / / 470 3,60/ 28,50 1,50 / 13,00 11,00/ 1,50/ 0,30 2, /10500 / / ,0 75,8 299,0 67,0 TST1256T/ ,00 17,90 15, ,0 352,0 TST1256/12T/ / 480 Max. wartość prądu (A) 36,00 / 14,50 Moc znamionowa (kw) Max. wydatek powietrza (m 3 /h) Poziom ciśnienia akustyczneg o w odl. 3m (db(a)) Waga (kg) 17,50/ 3, / / ,0 446,0 15

16 Charakterystyka doboru Patrz na charakterystykę doboru wentylatora CATST. Dane akustyczne Poziom mocy akustycznej Lw (A) w db (A) w paśmie częstotliwości w Hz , , , , / / , / / / / , / / / /35, , /37, / , / / / / , / / , / / / / , / /35, , /37, , / / / / , / / , / / / , / , / /65, /67, , / / / / , / , / / / / , /65, , /67, / / / / / / / / / , / , / / / / / , / / / / /

17 Wymiary w mm KAMI Wymiary w mm Long Short A B 80 90S 90L D Long Short J N S M M L M L L TST x45 TST x45 TST x30 TST x30 TST56 A 660 B S 90L D x30 Long Short J N TST S 480 M 518 M L M L L x30 TST40 TST x45 12x30 TST45 TST x45 12x30 TST50 TST x30 12x30 TST50 TST x30 12x30 TST56 TST x30 16x22 30 TST56 TST x30 16x22 30 TST56 TST x30 16x22 30 TST63 TST x30 16x22 30 TST63 TST x30 16x TST63 TST x30 16x22 30 TST x22 30 TST x22 30 TST x22 30 TST80 TST x x TST80 TST x x18 TST TST x x18 TST100 TST x x TST100 TST x x18 TST125 TST x18 20x18 TST x Rozmiar silnika w zależności od mocy (jednobiegowy) TST x TST ,75 1 1, ,5 7, x T (3000 r/min) S 90L 100LB 112M 132S 132S 160M 160M 180M 180L 200L 225S/M 225S/M 250S/M 280S/M TST x18 4T (1500 r/min) S 90S 90S 90L 100LA 100LB 112M 132S 132M 160M 160L 180M 180L 200L 225S/M 225S/M 250S/M 280S/M TST125 6T ( r/min) S 90S 90L 100L 112M 132S 132MA 132MB 160M 160L 180L 200MLA MLB SMB S/M S/M 15 20x18 280S/M 8T (750 r/min) L 100LA 100L 112M 132S 132M 160MA 160M 160L 180L 200MLA 225SMA 225SMB 250SMA 280S/M 280S/M Rozmiar silnika w zależności od mocy (dwubiegowy) 0,75 1 1, ,5 6 7, /4(3000/1500 r/min) 90S 90S 90L 100L 112M 132M 160MA 160M 160L 4/8(1500/750 r/min) 90S 100L 100LA 100LC 132S 132S 132S 132M 160M 160L 180M 180M 180L 200MLA 200L 225S/M 6/12(1000/500 r/min) 90L 100L 100LB 112M 112M 132MC 160M 160M 160LB 160LB 160LB 200MLC 160L 200M 250SMB 22S/M 225S/M 17

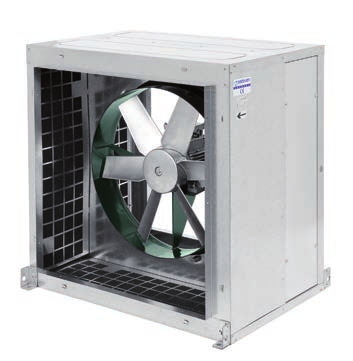

18 F400/ F300 Catst Wentylatory oddymiające osiowe w obudowie dźwiękoszczelnej w klasie odporności ogniowej F400 C/2h i F300 C/1h certyfikowane zgodnie z normą EN121013:2002. Jednostki wyciągowe przeznaczone do pracy w strefie zagrożenia pożarowego w 400 C/2h w dźwiękoszczelnej obudowie. Przeznaczenie: Przeznaczone do usuwania dymu i ciepła z pomieszczeń podczas pożaru. Mogą być montowane zarówno w kanałach w wydzielonych pomieszczeniach jak i na dachu. Dzięki specjalnej konstrukcji gwarantują niski poziom hałasu. W warunkach normalnej pracy (brak pożaru) wykorzystywane do wentylacji mechanicznej pomieszczeń takich jak parkingi, hale produkcyjne itp. Wentylator: Obudowa z blachy stalowej ocynkowanej z izolacją termiczną oraz akustyczną Jednostki przystosowane do pracy zarówno w położeniu pionowym jak i poziomym Silnik: Klasa izolacji uzwojeń H (max. temp. 180 C) 2 tryby pracy: bytowy S1 oraz pożarowy S2 Stopień ochrony przed czynnikami zewnętrznymi IP55 (ochrona przed wnikaniem pyłu oraz wody z dowolnego kierunku) Jedno lub dwubiegowe w zależności od modelu Wykonanie trójfazowe 230/400V 50Hz (o mocy do 4kW) i 400/690V 50Hz (powyżej 4kW) Zakres temperatur dla transportowanego powietrza: o Tryb S1 od 20 C do + 40 C o Tryb S2 300 C/2h, 400 C/2h Wykończenie: Antykorozyjna blacha stalowa ocynkowana Opcjonalnie: Możliwość zamówienia wersji rewersyjnej 18

19 Dane techniczne Model Prędkość max. (obr/min) Max. wartość prądu (A) Moc znamionowa (kw) Max. wydatek powietrza (m 3 /h) Poziom ciśnienia akustycznego (db(a)) Waga (kg) 230V 400V 690V CATST404T0, ,90 1,70 0, CATST406T0, ,30 1,90 0, CATST406/12T0,75 940/440 2,10/0,90 0,55/0, / /36 53 CATST454T0, ,90 1,70 0, CATST456T0, ,30 1,90 0, CATST456/12T0,75 940/440 2,10/0,90 0,55/0, / /38 55 CATST504T ,70 2,10 0, CATST506T0, ,30 1,90 0, CATST506/12T0,75 940/440 2,10/0,90 0,55/0, / /40 56 CATST564T ,70 2,10 0, CATST564T1, ,70 2,70 1, CATST564/8T1,5 1440/710 2,90/1,40 1,10/0, / /56 65 CATST564T ,60 3,80 1, CATST564/8T2 1415/715 3,60/1,50 1,50/0, / /57 69 CATST566T0, ,30 1,90 0, CATST566/12T0,75 940/440 2,10/0,90 0,55/0, / /45 65 CATST634T ,70 2,10 0, CATST634T1, ,70 2,70 1, CATST634/8T1,5 1440/710 2,90/1,40 1,10/0, / /56 69 CATST634T ,60 3,80 1, CATST634/8T2 1415/715 3,60/1,50 1,50/0, / /57 74 CATST634T ,20 5,30 2, CATST634/8T3 1415/715 5,20/1,90 2,20/0, / /58 87 CATST634T ,40 6,60 3, CATST634/8T4 1425/710 6,80/2,20 3,00/0, / /59 91 CATST636T0, ,30 1,90 0, CATST636/12T0,75 940/440 2,10/0,90 0,55/0, / /48 69 CATST636T ,40 2,60 0, CATST636/12T1 935/430 2,50/1,03 0,75/0, / /49 71 CATST714T1, ,70 2,70 1, CATST714/8T1,5 1440/710 2,90/1,40 1,10/0, / /60 86 CATST714T ,60 3,80 1, CATST714/8T2 1415/715 3,60/1,50 1,50/0, / /61 91 CATST714T ,20 5,30 2, CATST714/8T3 1415/715 5,20/1,90 2,20/0, / / CATST714T ,40 6,60 3, CATST714/8T4 1425/710 6,80/2,20 3,00/0, / / CATST716T0, ,30 1,90 0, CATST716/12T0,75 940/440 2,10/0,90 0,55/0, / /50 86 CATST716T ,40 2,60 0, CATST716/12T1 935/430 2,50/1,03 0,75/0, / /51 87 CATST716T1, ,40 3,70 1, CATST716/12T1,5 940/450 3,30/1,20 1,10/0, / /52 97 CATST804T ,20 5,30 2, CATST804/8T3 1415/715 5,20/1,90 2,20/0, / / CATST804T ,40 6,60 3, CATST804/8T4 1425/710 6,80/2,20 3,00/0, / / CATST804T5, ,40 4,80 4, CATST804/8T5,5 1455/725 9,30/3,40 4,00/0, / / CATST806T1, ,40 3,70 1, CATST806/12T1,5 940/450 3,30/1,20 1,10/0, / / CATST806T ,40 4,30 1,

20 Dane techniczne Model Prędkość max. (obr/min) Max. wartość prądu (A) Moc znamionowa (kw) Max. wydatek powietrza (m 3 /h) Poziom ciśnienia akustycznego (db(a)) Waga (kg) CATST806/12T2 CATST404T0,75 960/ ,90 4,30/1,70 1,50/0,25 0, / / CATST806T3 CATST406T0, ,30 3,30 5,90 1,90 2,20 0, CATST806/12T3 CATST406/12T0,75 940/ /440 5,60/2,20 2,10/0,90 0,55/0,09 2,20/0, / / /57 51/ CATST808T0,75 CATST454T0, ,60 2,90 2,10 1,70 0, CATST808T1 CATST456T0, ,80 3,30 1,90 2,80 0,55 0, CATST904T4 CATST456/12T0,75 940/ ,40 2,10/0,90 6,60 0,55/0,09 3, / / CATST904/8T4 CATST504T1 1425/ ,70 6,80/2,20 2,10 3,00/0,60 0, / / CATST904T5,5 CATST506T0, ,30 8,40 1,90 4,80 4,00 0, CATST904/8T5,5 CATST506/12T0, / /440 9,30/3,40 2,10/0,90 0,55/0,09 4,00/0, / / /71 55/ CATST904T7,5 CATST564T ,70 13,00 2,10 7,50 5,50 0, CATST904/8T7,5 CATST564T1,5 12,80/4,6 1455/ ,70 2,70 5,50/1, / / CATST564/8T1,5 1440/710 2,90/1,40 1,10/0, / /56 65 CATST904T ,70 10,20 7, CATST564T ,60 3,80 1, ,50/5,5 CATST904/8T9 1455/725 6,70/1, / / CATST564/8T2 1415/715 3,60/1,500 1,50/0, / /57 69 CATST906T2 CATST566T0, ,40 3,30 4,30 1,90 1,50 0, CATST906/12T2 CATST566/12T0,75 960/ /440 4,30/1,70 2,10/0,90 0,55/0,09 1,50/0, / / /60 60/ CATST906T3 CATST634T ,30 3,70 5,90 2,10 2,20 0, CATST906/12T3 CATST634T1,5 940/ ,70 5,60/2,20 2,70 2,20/0,37 1, / / CATST906T4 CATST634/8T1,5 1440/ ,60 2,90/1,40 8,40 1,10/0,25 3, / / CATST906/12T4 CATST634T2 970/ ,60 8,90/3,50 3,80 3,00/0,55 1, / / CATST908T1 CATST634/8T2 1415/ ,80 3,60/1,50 2,80 1,50/0,30 0, / / CATST908T2 CATST634T ,00 9,20 5,30 5,20 2,20 1, CATST908T3 CATST634/8T3 1415/ ,40 5,20/1,90 6,60 2,20/0, / / CATST1004T7,5 CATST634T ,40 13,00 6,60 7,50 3,00 5, CATST1004/8T7,5 CATST634/8T4 1455/ /710 12,80/4,6 6,80/2,20 0 5,50/1,10 3,00/0, / / /74 74/ CATST636T0,75 CATST1004T ,30 1,90 17,70 10,20 0,55 7, CATST636/12T0,75 940/440 15,50/5,5 2,10/0,90 0,55/0, / /48 69 CATST1004/8T9 1455/725 6,70/1, / / CATST636T ,40 2,600 0, CATST636/12T1 CATST1004T15 935/ ,50/1,03 22,00 12,70 0,75/0,15 11, / / CATST714T1,5 CATST1004/8T / ,70 23,20/8,7 2, ,00/2,80 1, / / CATST714/8T1,5 CATST1004T / ,90/1,40 29,00 16,70 1,10/0,25 15, / / CATST714T ,60 31,70/11, 3,80 1, CATST1004/8T /725 15,00/3, / / CATST714/8T2 1415/715 3,60/1, ,50/0, / /61 91 CATST1006T3 CATST714T ,30 9,20 5,90 5,30 2,20 2, CATST1006/12T3 CATST714/8T3 940/ /715 5,60/2,20 5,20/1,90 2,20/0,37 2,20/0, / / /65 78/ CATST1006T4 CATST714T ,60 11,40 8,40 6,60 3,00 3, CATST1006/12T4 CATST714/8T4 970/ /710 8,90/3,50 6,80/2,20 3,00/0,55 3,00/0, / / /66 79/ CATST1006T5, ,00 6,40 4, CATST716T0, ,30 1,90 0, ,30/4,2 CATST716/12T0,75 CATST1006/12T5,5 940/ /480 2,10/0,90 4,00/0, / / ,55/0, / /50 86 CATST716T1 CATST1008T ,40 9,00 2,60 5,20 0,75 1, CATST716/12T1 CATST1008T3 935/ ,40 2,50/1,03 6,60 0,75/0,15 2, / / CATST716T1,5 CATST1008T ,60 6,40 3,70 9,00 1,10 3, CATST716/12T1,5 CATST1254T/ / ,30/1,20 7,50 1,10/0,18 7, / / CATST804T3 CATST1254/8T/ / ,20 7,20/1,80 5,30 7,20/1,80 2, / / CATST804/8T3 CATST1254T/ / ,20/1,90 11,00 2,20/0,45 11, / / CATST804T4 11,00/3,0 CATST1254/8T/ / ,40 6,60 11,00/3,00 3, / / CATST804/8T4 1425/710 6,80/2,20 3,00/0, / / CATST1254T/ ,00 15, CATST804T5, ,40 4,80 4, ,00/3,5 CATST1254/8T/ /725 14,00/3, / / CATST804/8T5,5 1455/725 9,30/3,400 4,00/0, / / CATST806T1,5 CATST1254T/ ,40 18,50 3,70 18,50 1, CATST806/12T1,5 CATST1254T/ / ,30/1,20 22,00 1,10/0,18 22, / / CATST806T2 CATST1254/8T/ / ,40 20,00/5,0 4, / ,00/5,00 1, / CATST1254/8T/ /735 28,00/6, / ,00/6, / CATST1254T/ ,00 30, CATST1254/8T/ /730 35,00/8, ,00/8, / / CATST1254T/ ,00 15, CATST1254/8T/ /725 CATST1254/8T/ /730 14,00/3,5 0 17,00/4,3 0 14,00/3, / / ,00/4, / / CATST1254T/ ,50 18, CATST1254/8T/ /730 20,00/5,0 0 20,00/5, / / CATST1254T/ ,00 22, CATST1254/8T/ / V 400V 690V 28,00/6,5 0 28,00/6, / / CATST1254T/ ,00 30, CATST1254/8T/ /730 35,00/8,0 35,00/8, / /68 646

21 Dane techniczne Model Prędkość max. (obr/min) Max. wartość prądu (A) Moc znamionowa (kw) Max. wydatek powietrza (m 3 /h) Poziom ciśnienia akustycznego (db(a)) Waga (kg) 230V 400V 0 690V 0 CATST404T0,75 CATST1254T/ ,90 37,00 1,70 37,00 0, CATST406T0,75 CATST1254T/ ,30 18,50 1,90 18,50 0, CATST406/12T0,75 17,00/4,3 CATST1254/8T/ / /440 2,10/0,90 17,00/4,30 0,55/0, / / /36 85/ CATST454T0, ,90 1,70 0, CATST1254T/ ,00 22, CATST456T0, ,30 20,00/5,0 1,90 0, CATST1254/8T/ /730 20,00/5, / / CATST456/12T0,75 940/440 2,10/0,900 0,55/0, / /38 55 CATST504T1 CATST1254/8T/ / ,70 28,00/6,5 2, ,00/6,50 0, / / CATST506T0,75 CATST1254T/ ,30 30,00 1,90 30,00 0, CATST506/12T0,75 940/440 2,10/0,90 35,00/8,0 0,55/0, / /40 56 CATST1254/8T/ /730 35,00/8, / / CATST564T ,70 2,100 0, CATST1254T/950 CATST564T1, ,70 37,00 2,70 37,00 1, CATST1256T/34 CATST564/8T1, /710 3,00 2,90/1,40 3,00 1,10/0, / / CATST1256/12T/34 CATST564T2 960/ ,60 2,80/0,70 3,80 2,80/0,70 1, / / CATST1256T/35,5 CATST564/8T /715 4,00 3,60/1,50 4,00 1,50/0, / / CATST1256/12T/35,5 CATST566T0,75 975/ ,30 3,80/1,00 1,90 3,80/1,00 0, / / CATST1256T/37,5 CATST566/12T0, /440 5,50 2,10/0,90 5,50 0,55/0, / / CATST1256/12T/37,5 CATST634T1 980/ ,70 5,00/1,30 2,10 5,00/1,30 0, / / CATST1256T/310 CATST634T1, ,70 7,50 2,70 7,50 1, CATST1256/12T/310 CATST634/8T1,5 975/ /710 7,20/1,80 2,90/1,40 7,20/1,80 1,10/0, / / /66 71/ CATST1256T/315 CATST634T ,60 11,00 3,80 11,00 1, CATST634/8T2 CATST1256/12T/ / /480 11,00/3,0 3,60/1, ,00/3,00 1,50/0, / / /57 82/ CATST634T3 CATST1256T/ ,20 15,00 5,30 15,00 2, CATST634/8T3 1415/715 5,20/1,90 17,00/4,3 2,20/0, / /58 87 CATST1256/12T/ /485 17,00/4, / / CATST634T ,40 6,60 3, CATST1256T/65,5 CATST634/8T /710 4,00 6,80/2,20 4,00 3,00/0, / / CATST1256/12T/65,5 CATST636T0,75 975/ ,30 3,80/1,00 1,90 3,80/1,00 0, / / CATST1256T/67,5 CATST636/12T0, /440 5,50 2,10/0,90 5,50 0,55/0, / / CATST1256/12T/67,5 CATST636T1 980/ ,40 5,00/1,30 2,60 5,00/1,30 0, / / CATST1256T/610 CATST636/12T /430 7,50 2,50/1,03 7,50 0,75/0, / / CATST1256/12T/610 CATST714T1,5 975/ ,70 7,20/1,80 2,70 7,20/1,80 1, / / CATST1256T/ ,00 11, CATST714/8T1,5 1440/710 2,90/1,40 1,10/0, / / ,00/3,0 CATST714T2 CATST1256/12T/ / ,60 3,80 11,00/3, / / , CATST714/8T2 CATST1256T/ / ,60/1,50 15,00 1,50/0,30 15, / / CATST714T3 17,00/4,3 CATST1256/12T/ / ,20 5,30 17,00/4,30 2, / / CATST714/8T3 1415/715 5,20/1,90 2,20/0, / / CATST1256T/ ,50 7, CATST714T4 CATST1256/12T/ /480 11,40 6,60 7,20/1,80 3,00 7,20/1, / / CATST714/8T4 CATST1256T/ / ,80/2,20 11,00 3,00/0,60 11, / / CATST716T0, ,30 11,00/3,0 1,90 0, CATST1256/12T/ /480 11,00/3, / / CATST716/12T0,75 940/440 2,10/0,900 0,55/0, / /50 86 CATST716T1 CATST1256T/ ,40 15,00 2,60 15,00 0, CATST716/12T1 CATST1256/12T/ / /485 17,00/4,3 2,50/1, ,00/4,30 0,75/0, / / /51 82/ CATST716T1, ,40 3,70 1, CATST716/12T1,5 940/450 3,30/1,20 1,10/0, / /52 97 CATST804T ,20 5,30 2, CATST804/8T3 1415/715 5,20/1,90 2,20/0, / / CATST804T ,40 6,60 3, CATST804/8T4 1425/710 6,80/2,20 3,00/0, / / CATST804T5, ,40 4,80 4, CATST804/8T5,5 1455/725 9,30/3,40 4,00/0, / / CATST806T1, ,40 3,70 1, CATST806/12T1,5 940/450 3,30/1,20 1,10/0, / / CATST806T ,40 4,30 1,

22 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. TST CATST 22

23 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. TST CATST 23

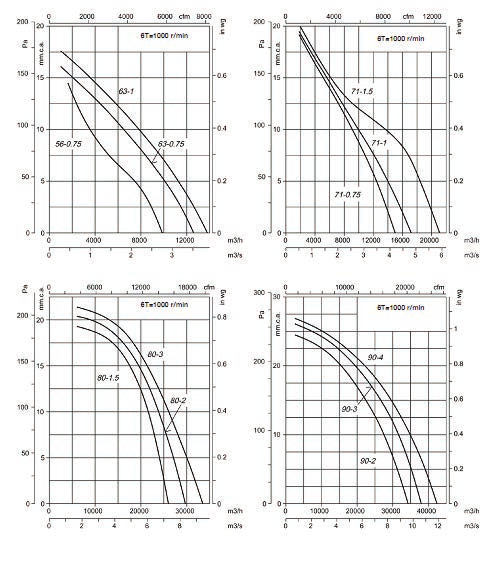

24 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. TST CATST 24

25 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. TST CATST 25

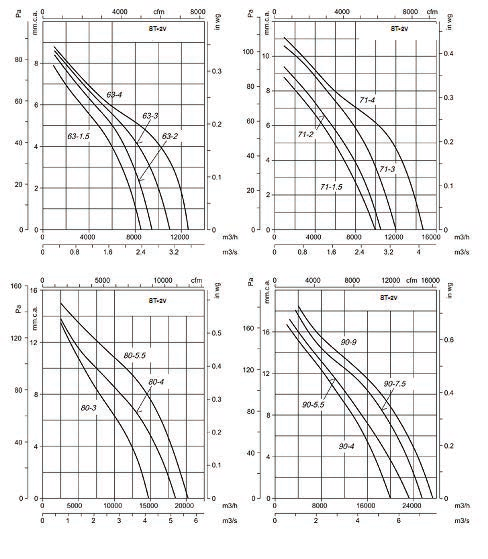

26 Charakterystyka doboru Characteristic Q= Przepływ powietrza w m 3 /h, m 3 curves /s, oraz cfm. Q = Airflow in m P= Ciśnienie statyczne w mm.w.c., Pa, 3 /h, m 3 /s and cfm. oraz inwg. Curvas características Q= Caudal en m 3 /h, m 3 /s y cfm. Pe= Presión estática en mm.c.a., Pa e inwg. TST CATST TST CATST Pe= Static pressure in mm.w.c., Pa and in wg. Kennlinien Q= Volumenstrom in m 3 /h, m 3 /s und cfm. Pe = Statischer Druck in mmws, Pa und inws Courbes caractéristiques Q= Débit en m 3 /h, m 3 /s et cfm. Pe = Pression statique en mm CE, Pa et inwg. 8T2V 8T2V 8T2V 8T2V 26

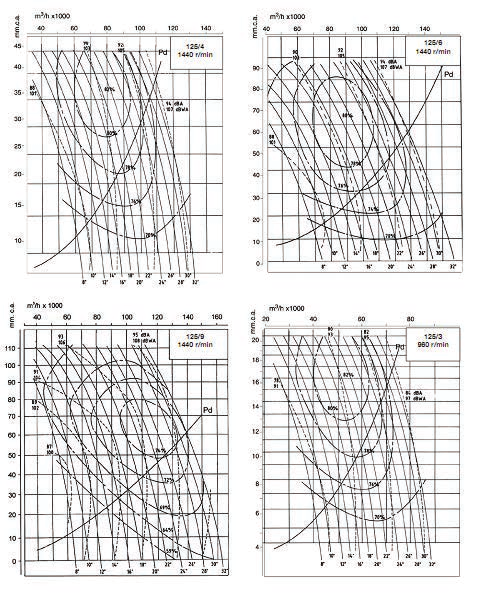

27 Charakterystyka doboru Characteristic curves Q= Przepływ powietrza w m 3 /h, m 3 Q = Airflow in m/s, oraz cfm. 3 /h, m 3 /s and cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. Curvas características Q= Caudal en m 3 /h, m 3 /s y cfm. Pe= Presión estática en mm.c.a., Pa e inwg. TST TST CATST Pe= Static pressure in mm.w.c., Pa and in wg. Kennlinien Q= Volumenstrom in m 3 /h, m 3 /s und cfm. Pe = Statischer Druck in mmws, Pa und inws Courbes caractéristiques Q= Débit en m 3 /h, m 3 /s et cfm. Pe = Pression statique en mm CE, Pa et inwg. 8T2V 12T2V 12T2V 12T2V 27

28 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. Curvas características Characteristic curves P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. Q= Caudal en m 3 /h, m 3 /s y cfm. Pe= Presión estática en mm.c.a., Pa e inwg. TST CATST Q = Airflow in m 3 /h, m 3 /s and cfm. Pe= Static pressure in mm.w.c., Pa and in wg. Kennlinien Q= Volumenstrom in m 3 /h, m 3 /s und cfm. Pe = Statischer Druck in mmws, Pa und inws Courbes caractéristiques Q= Débit en m 3 /h, m 3 /s et cfm. Pe = Pression statique en mm CE, Pa et inwg. TST CATST 12T2V 12T2V 12T2V 28

29 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. Curvas características Characteristic curves P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. Q= Caudal en m 3 /h, m 3 /s y cfm. Pe= Presión estática en mm.c.a., Pa e inwg. TST CATST Q = Airflow in m 3 /h, m 3 /s and cfm. Pe= Static pressure in mm.w.c., Pa and in wg. Kennlinien Q= Volumenstrom in m 3 /h, m 3 /s und cfm. Pe = Statischer Druck in mmws, Pa und inws Courbes caractéristiques Q= Débit en m 3 /h, m 3 /s et cfm. Pe = Pression statique en mm CE, Pa et inwg. TST CATST 125/ r/min 125/ r/min 125/ r/min 125/3 960 r/min 29

30 Charakterystyka doboru Curvas características Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Q= Ciśnienie Caudal m statyczne w mm.w.c., Pa, oraz 3 /h, m 3 /s y cfm. Q = Airflow in m 3 /h, m 3 /s and inwg. cfm. Pe= Presión estática en mm.c.a., Pa e inwg. TST CATST TST CATST Characteristic curves Pe= Static pressure in mm.w.c., Pa and in wg. Kennlinien Q= Volumenstrom in m 3 /h, m 3 /s und cfm. Pe = Statischer Druck in mmws, Pa und inws Courbes caractéristiques Q= Débit en m 3 /h, m 3 /s et cfm. Pe = Pression statique en mm CE, Pa et inwg. 125/ r/min 125/9 960 r/min 125/3 720 r/min 125/ r/min 125/9 720 r/min

31 Dane akustyczne Poziom mocy akustycznej Lw (A) w db (A) w paśmie częstotliwości w Hz CATST CATST CATST CATST CATST CATST CATST CATST CATST CATST CATST5641, CATST CATST CATST5681, CATST CATST CATST CATST6341, CATST CATST CATST CATST6360, CATST CATST6381, CATST CATST CATST CATST63120, CATST CATST7141, CATST CATST CATST CATST7160, CATST CATST7161, CATST7181, CATST CATST CATST CATST71120, CATST CATST71121, CATST CATST CATST8045, CATST8061, CATST CATST CATST8080, CATST CATST CATST CATST8085, CATST80121, CATST CATST CATST CATST9045, CATST9047, CATST CATST CATST CATST CATST CATST CATST CATST CATST9085,

32 Dane akustyczne Poziom mocy akustycznej Lw (A) w db (A) w paśmie częstotliwości w Hz CATST9087, CATST CATST CATST CATST CATST CATST CATST CATST CATST10047, CATST CATST CATST CATST CATST CATST CATST CATST CATST CATST CATST CATST10065, CATST5641, CATST CATST CATST CATST CATST CATST5681, CATST10087, CATST CATST CATST CATST CATST CATST CATST6341, CATST CATST CATST CATST CATST100125, CATST CATST1254/ CATST6360, CATST1254/ CATST CATST1254/ CATST6381, CATST1254/ CATST CATST1254/ CATST CATST1254/ CATST CATST1254/ CATST63120, CATST1254/ CATST CATST1254/ CATST7141, CATST1256/ CATST CATST1256/35, CATST CATST1256/37, CATST CATST1256/ CATST7160, CATST1256/ CATST CATST1256/ CATST7161, CATST1256/ CATST7181, CATST1258/ CATST CATST1258/ CATST CATST1258/ CATST CATST1258/ CATST71120, CATST1258/ CATST CATST1258/ CATST71121, CATST12512/ CATST CATST12512/3 CATST ,5 CATST8045, CATST12512/3 CATST8061, , CATST8062 CATST12512/ CATST8063 CATST12512/ CATST8080,75 CATST12512/ CATST8081 CATST12512/ CATST8083 CATST12512/ CATST8084 CATST1254/ CATST8085,5 CATST1254/ CATST80121,5 CATST1254/ CATST80122 CATST1254/ CATST80123 CATST1254/ CATST9044 CATST1254/ CATST9045,5 CATST1254/ CATST9047,5 CATST1256/ CATST90410 CATST1256/ CATST9062 CATST1256/ CATST9063 CATST1256/ CATST9064 CATST1258/ CATST9081 CATST1258/ CATST9082 CATST1258/ CATST9083 CATST1258/ CATST9084 CATST12512/ CATST9085,5 CATST12512/ CATST12512/

33 Wymiary w mm A C D1 CATST40/45/ CATST56/ CATST71/ CATST90/ CATST

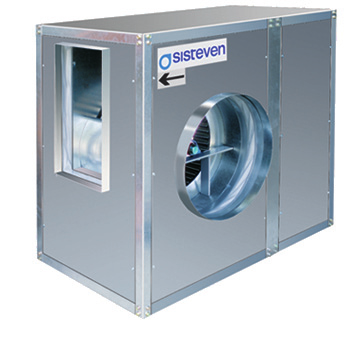

34 F400 Sust Jednostki oddymiające F400 C/2h z napędem pasowym oraz silnikiem znajdującym się poza ścieżką przepływu powietrza z jednowlotowym wentylatorem. Przeznaczenie: Przeznaczone do usuwania gorącego dymu i ciepła z pomieszczeń w przypadku powstania pożaru. Urządzenia wyposażone są w silnik znajdujący się poza strumieniem przepływającego powietrza, co zwiększa niezawodność działania całej jednostki. Asygnowane do pracy na zewnątrz strefy zagrożenia pożarowego. Wentylator: Konstrukcja z blachy stalowej ocynkowanej Wirnik z łopatkami skierowanymi do przodu z blachy stalowej ocynkowanej Silnik: Silniki o podwyższonym współczynniku sprawności IE2 w wykonaniu trójfazowym oraz jednobiegowym o mocy znamionowej powyżej 0,75kW Klasa izolacji uzwojeń F (max. temp. 155 C) z łożyskami kulowymi i stopniu ochrony przed czynnikami zewnętrznymi IP55 (ochrona przed wnikaniem pyłu oraz wody z dowolnego kierunku) Wykonania jednofazowe 230V 50Hz., trójfazowe 230/400V 50Hz (o mocy do 5,5kW) oraz 400/690V 50Hz (powyżej 5,5kW) Zakres temperatur dla transportowanego powietrza: Tryb S1 (bytowy): od 20 C do +120 C Tryb S2 (pożarowy): 200 C/2h, 300 C/2h i 400 C/2h Wykończenie: Antykorozyjna, blacha stalowa ocynkowana Opcjonalnie: Wentylatory Kod zamówienia z dwubiegowym silnikiem Wentylatory z pionowym wylotem Kod zamówienia SUST 12/6 0, C/2h Typ wentylatora Rozmiar wirnika 34 Moc silnika Tryb S2: 200 C/2h, 300 C/2h i 400 C/2h

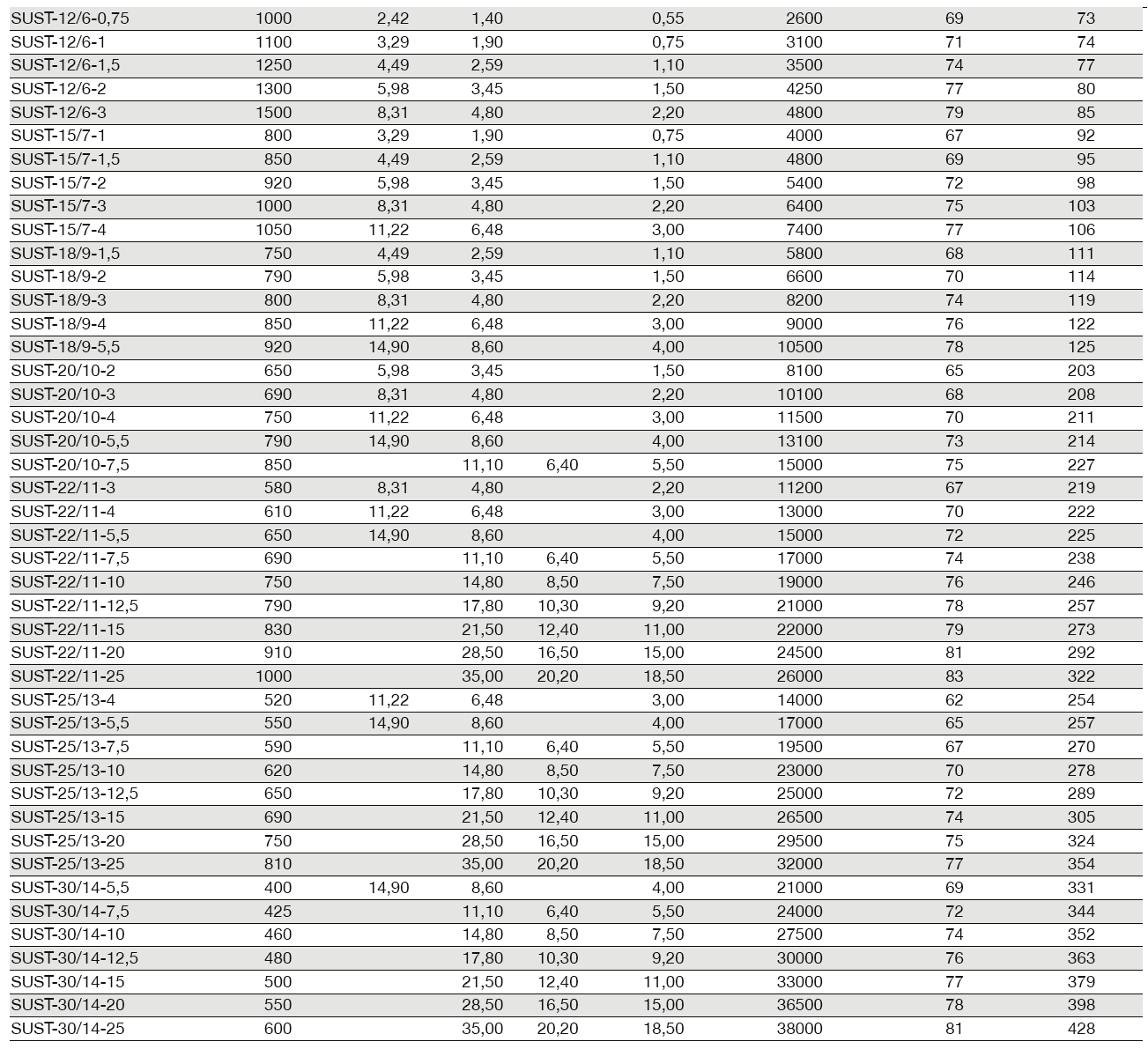

35 SUST 12/6 0, C/2h Typ wentylatora Rozmiar wirnika Moc silnika Tryb S2: 200 C/2h, 300 C/2h i 400 C/2h Dane techniczne Model Prędkość max. (obr/min) Max. wartość prądu (A) Moc znamionowa (kw) Max. wydatek powietrza (m 3 /h) LpA Poziom ciśnienia akustycznego (db(a)) Waga (kg) 230V 400V 690V 35

36 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 36

37 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 37

38 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 38

39 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 39

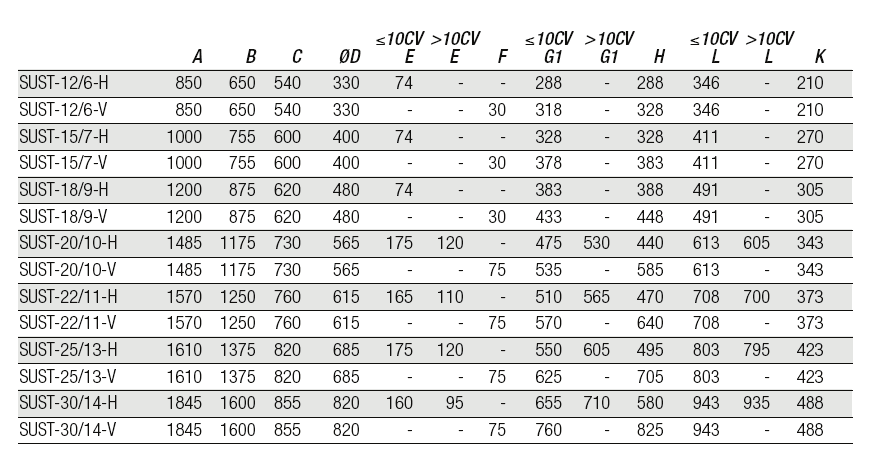

40 Wymiary w mm Standardowy: wylot poziomy (H) RD90 Na zamówienie: wylot poziomy (H) LG90 Na zamówienie: wylot pionowy (V) RD0 Na zamówienie: wylot pionowy (V) RD0 40

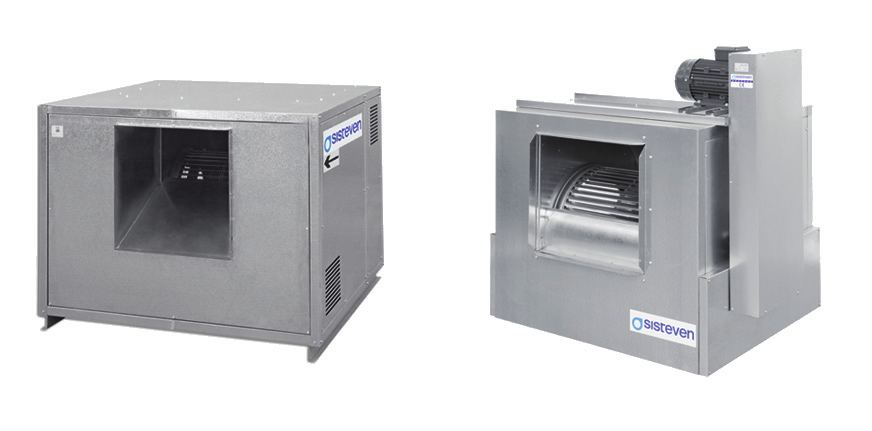

41 SUVTC SUVT Jednostki oddymiające: SUVTC 400 C/2h z silnikiem i napędem pasowym wewnątrz obudowy do pracy na zewnątrz strefy zagrożenia pożarowego SUVT 400 C/2h napędzane pasowo jednostki z silnikiem na zewnątrz obudowy F400 Przeznaczenie: Przeznaczone do usuwania gorącego dymu i ciepła z pomieszczeń w przypadku powstania pożaru. Urządzenia SUVT wyposażone są w silnik znajdujący się poza strumieniem przepływającego powietrza, co zwiększa niezawodność działania całej jednostki. Wentylator: Konstrukcja z blachy stalowej ocynkowanej Wirnik z łopatkami skierowanymi do przodu z blachy stalowej ocynkowanej Liniowa cyrkulacja powietrza Silnik: Silniki o podwyższonym współczynniku sprawności IE2 w wykonaniu trójfazowym oraz jednobiegowym o mocy znamionowej powyżej 0,75kW Klasa izolacji uzwojeń F (max. temp. 155 C) z łożyskami kulowymi i stopniu ochrony przed czynnikami zewnętrznymi IP55 (ochrona przed wnikaniem pyłu oraz wody z dowolnego kierunku) Jedno lub dwubiegowe w zależności od modelu Wykonania jednofazowe 230V 50Hz., trójfazowe 230/400V 50Hz (o mocy do 5,5kW) oraz 400/690V 50Hz (powyżej 5,5kW) Zakres temperatur dla transportowanego powietrza: Tryb S1 (bytowy): od 20 C do +120 C Tryb S2 (pożarowy): 200 C/2h, 300 C/2h i 400 C/2h Wykończenie: Kod zamówienia Antykorozyjna, blacha stalowa ocynkowana Opcjonalnie: Wentylatory SUVT z pionowym wylotem 7/7 0,25 F400 Typ wentylatora Rozmiar wirnika 41 Moc silnika Tryb S2: 200 C/2h, 300 C/2h i 400 C/2h

42 Dane techniczne Model Prędkość max. (obr/min) Max. wartość prądu (A) Moc znamio nowa (kw) Max. wydatek powietrz a (m 3 /h) Poziom ciśnienia akustycznego (db(a)) Waga (kg) 230 V 400 V 690 V SUVTC SUVT 7/70, ,03 0,59 0, SUVTC SUVT 7/70, ,3 0,75 0, SUVTC SUVT 7/70, ,85 1,06 0, SUVTC SUVT 7/70, ,59 1,49 0, SUVTC SUVT 7/ ,96 1,71 0, SUVTC SUVT 9/90, ,3 0,75 0, SUVTC SUVT 9/90, ,85 1,06 0, SUVTC SUVT 9/90, ,59 1,49 0, SUVTC SUVT 9/ ,96 1,71 0, SUVTC SUVT 9/91, ,38 2,53 1, SUVTC SUVT 9/ ,53 3,19 1, SUVTC SUVT 10/100, ,3 0,75 0, SUVTC SUVT 10/100, ,85 1,06 0, SUVTC SUVT 10/100, ,59 1,49 0, SUVTC SUVT 10/ ,96 1,71 0, SUVTC SUVT 10/101, ,38 2,53 1, SUVTC SUVT 10/ ,53 3,19 1, SUVTC SUVT 10/ ,4 4,85 2, SUVTC SUVT 12/120, ,85 1,06 0, SUVTC SUVT 12/120, ,59 1,49 0, SUVTC SUVT 12/ ,96 1,71 0, SUVTC SUVT 12/121, ,38 2,53 1, SUVTC SUVT 12/ ,53 3,19 1, SUVTC SUVT 12/ ,4 4,85 2, SUVTC SUVT 12/ ,2 2 6, SUVTC SUVT 15/150, ,59 1,49 0, SUVTC SUVT 15/ ,96 1,71 0,

43 SUVTC SUVT 15/151, ,38 2,53 1, SUVTC SUVT 15/ ,53 3,19 1, SUVTC SUVT 15/ ,4 4,85 2, SUVTC SUVT 15/ ,2 6, SUVTC SUVT 15/155, ,9 8, SUVTC SUVT 18/ ,96 1,71 0, SUVTC SUVT 18/181, ,38 2,53 1, SUVTC SUVT 18/ ,53 3,19 1, SUVTC SUVT 18/ ,4 4,85 2, SUVTC SUVT 18/ ,2 6, SUVTC SUVT 18/185, ,9 8, SUVTC SUVT 18/187, ,4 6,6 5, SUVTC SUVT 18/ ,8 8,5 7, SUVTC SUVT 20/ ,53 3,19 1, SUVTC SUVT 20/ ,4 4,85 2, SUVTC SUVT 20/ ,2 6, SUVTC SUVT 20/205, ,9 8, SUVTC SUVT 20/207, ,4 6,6 5, SUVTC SUVT 20/ ,8 8,5 7, SUVTC SUVT 22/ ,53 3,19 1, SUVTC SUVT 22/ ,4 4,85 2, SUVTC SUVT 22/ ,2 6, SUVTC SUVT 22/225, ,9 8, SUVTC SUVT 22/227, ,4 6,6 5, SUVTC SUVT 22/ ,8 8,5 7, SUVTC SUVT 22/ , SUVTC SUVT 22/ ,6 16, SUVTC SUVT 25/ ,4 4,85 2, SUVTC SUVT 25/ ,2 6, SUVTC SUVT 25/255, ,9 8, SUVTC SUVT 25/257, ,4 6,6 5, SUVTC SUVT 25/ ,8 8,5 7, SUVTC SUVT 25/ , SUVTC SUVT 25/ ,6 16,

44 SUVTC SUVT 30/ ,4 4,85 2, SUVTC SUVT 30/ ,2 6, SUVTC SUVT 30/285, ,9 8, SUVTC SUVT 30/287, ,4 6,6 5, SUVTC SUVT 30/ ,8 8,5 7, SUVTC SUVT 30/ , SUVTC SUVT 30/ ,6 16, SUVTC SUVT 30/ ,8 18,

45 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 45

46 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 46

47 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 47

48 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 48

49 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 49

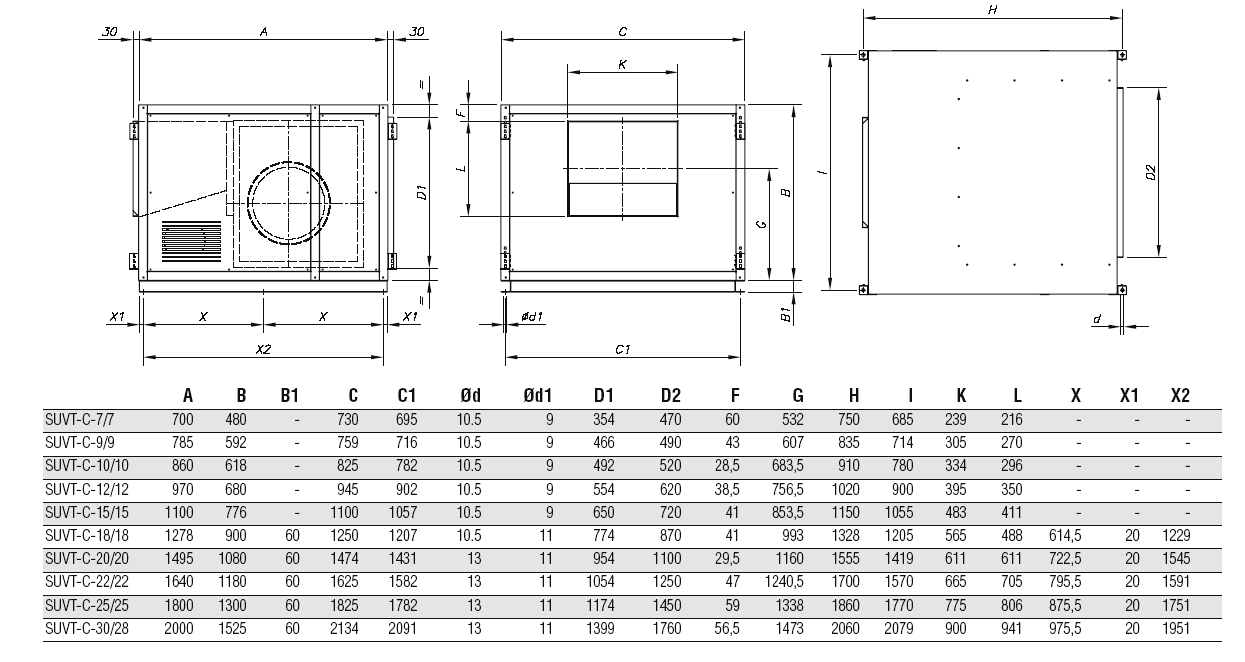

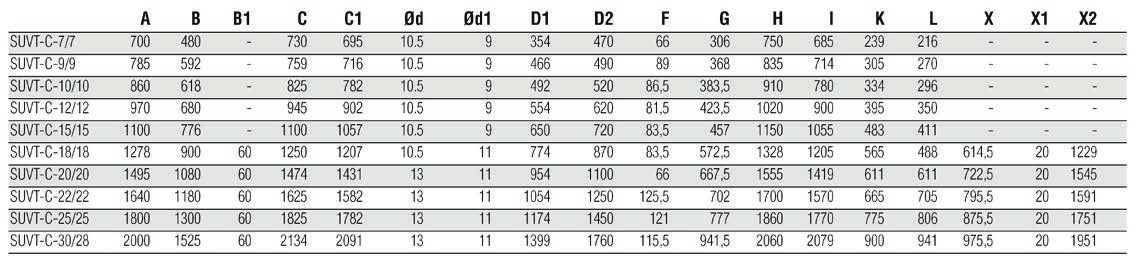

50 Wymiary w mm SUVTC Standardowy: wylot poziomy (H):LG90 SUVTC Na zamówienie: wylot pionowy (V): LG0 50

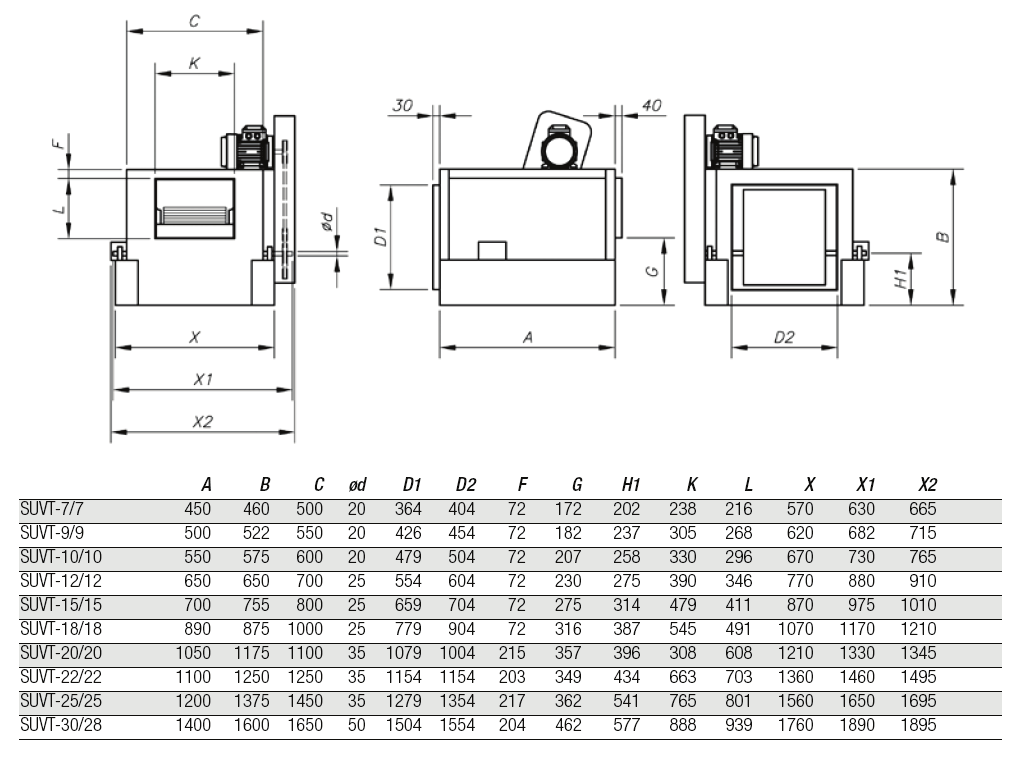

51 SUVT 51

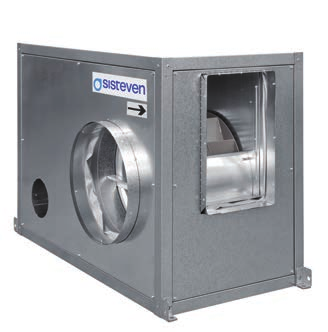

52 F400 DSX CADSX Jednostki oddymiające promieniowe F400 C/2h napędzane pasem z wirnikiem wygiętym do tyłu. Przeznaczenie: Przeznaczone do usuwania gorącego dymu i ciepła z pomieszczeń w przypadku powstania pożaru. Urządzenia mogą być również przeznaczone do pracy w obszarach zagrożonych wybuchem gazów, par, mgieł lub pyłów (wentylatory posiadają certyfikat ATEX kategorii 2). Desygnowane do pracy na zewnątrz strefy zagrożenia pożarowego. Wentylator: Obudowa z blachy stalowej Wirnik z łopatkami wygiętymi do tyłu z blachy stalowej Ochronna osłona zapobiegająca kontaktowi Silnik: Silniki o podwyższonym współczynniku sprawności IE2 w wykonaniu trójfazowym oraz jednobiegowym o mocy znamionowej powyżej 0,75kW Klasa izolacji uzwojeń F (max. temp. 155 C) z łożyskami kulowymi i stopniu ochrony przed czynnikami zewnętrznymi IP55 (ochrona przed wnikaniem pyłu oraz wody z dowolnego kierunku) Wykonania jednofazowe 230V 50Hz., trójfazowe 230/400V 50Hz (o mocy do 5,5kW) oraz 400/690V 50Hz (powyżej 5,5kW) Zakres temperatur dla transportowanego powietrza: Tryb S1 (bytowy): od 20 C do +150 C Tryb S2 (pożarowy): 200 C/2h, 300 C/2h i 400 C/2h Wykończenie: Antykorozyjna, blacha stalowa ocynkowana Opcjonalnie: Specjalne uzwojenia dla różnych poziomów napięć Wentylatory przystosowane do transportu powietrza o temp. 250 C Wentylatory z silnikiem dwubiegowym Kod zamówienia Kod zamówienia DSX/CADSX 315 0, C/2h Typ wentylatora Rozmiar wirnika Moc silnika Tryb S2: 200 C/2h, 300 C/2h i 400 C/2h 52

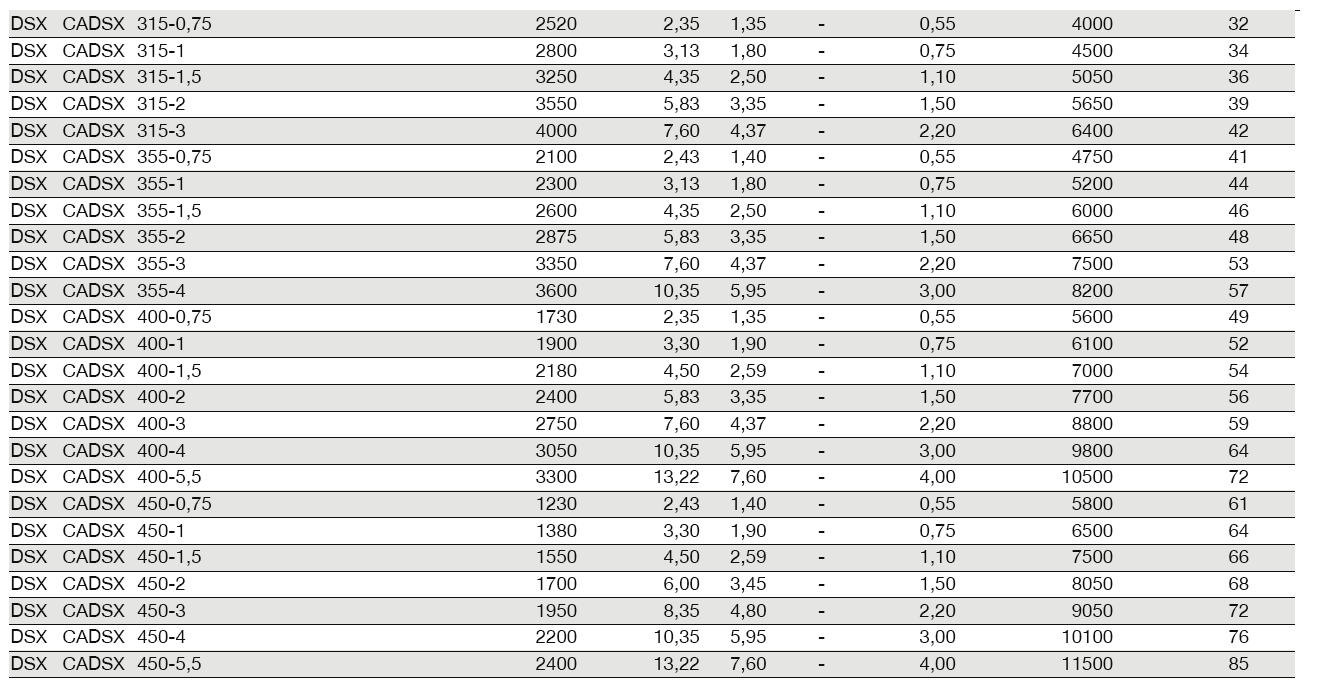

53 Kod zamówienia KAMI DSX/CADSX 315 0, C/2h Typ wentylatora Rozmiar wirnika Moc silnika Tryb S2: 200 C/2h, 300 C/2h i 400 C/2h Dane techniczne Model Prędkość max. (obr/min) Max. wartość prądu (A) Moc znamionow a (kw) Max. wydatek powietrza (m 3 /h) Waga (kg) 230V 400V 690V 53

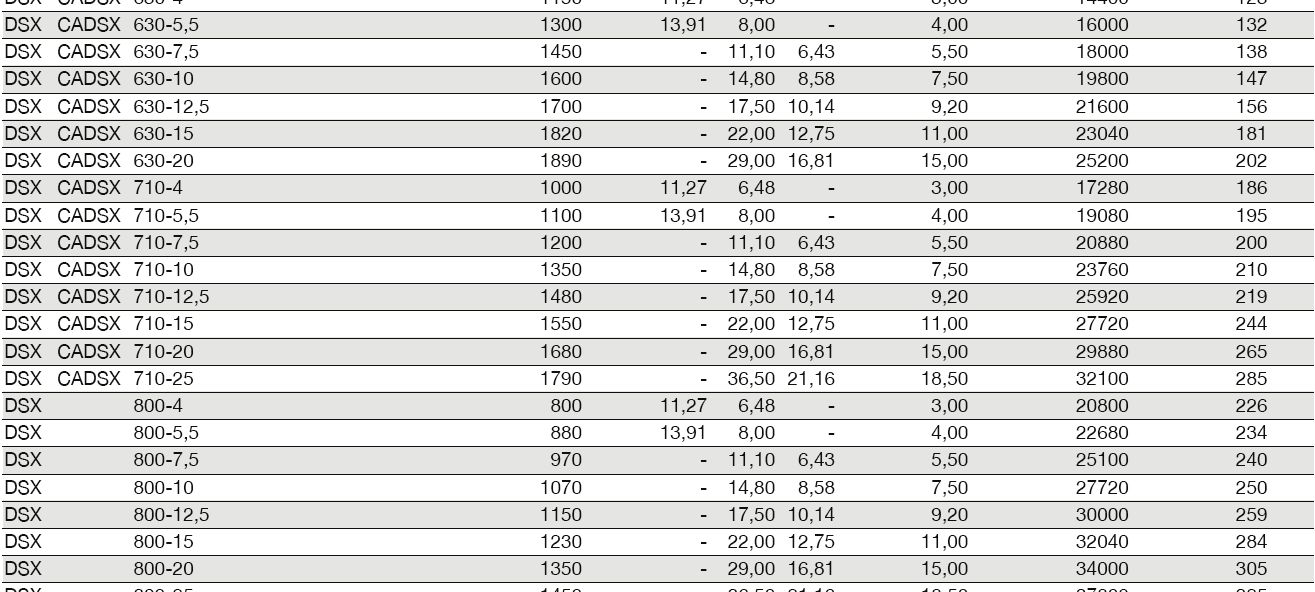

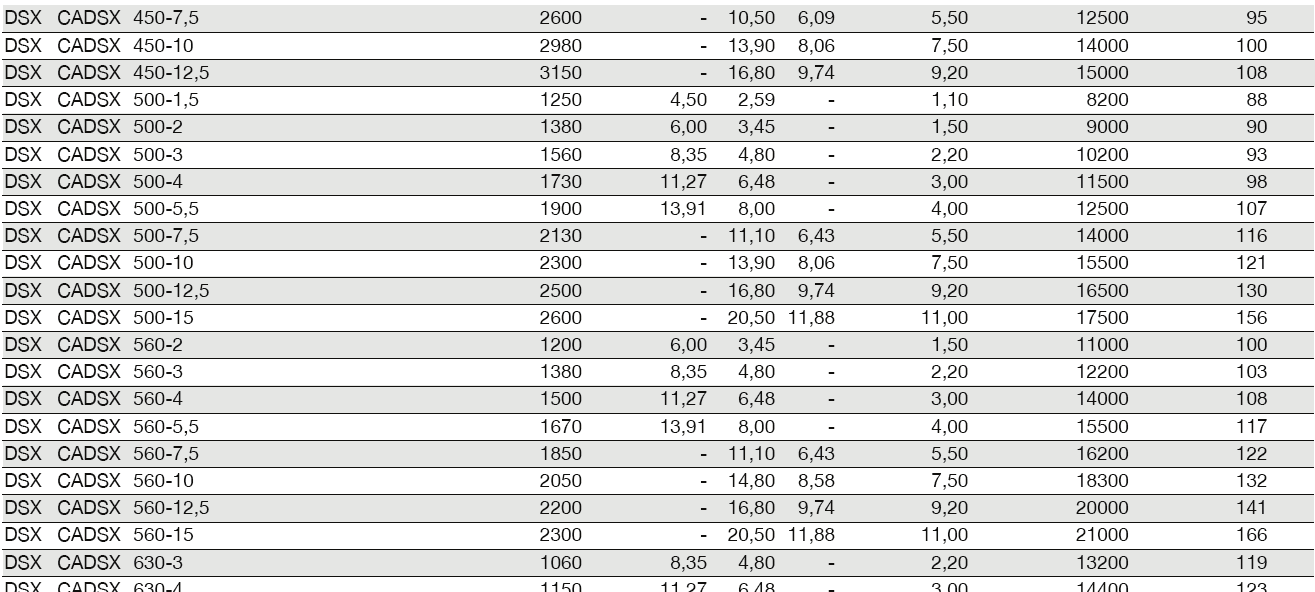

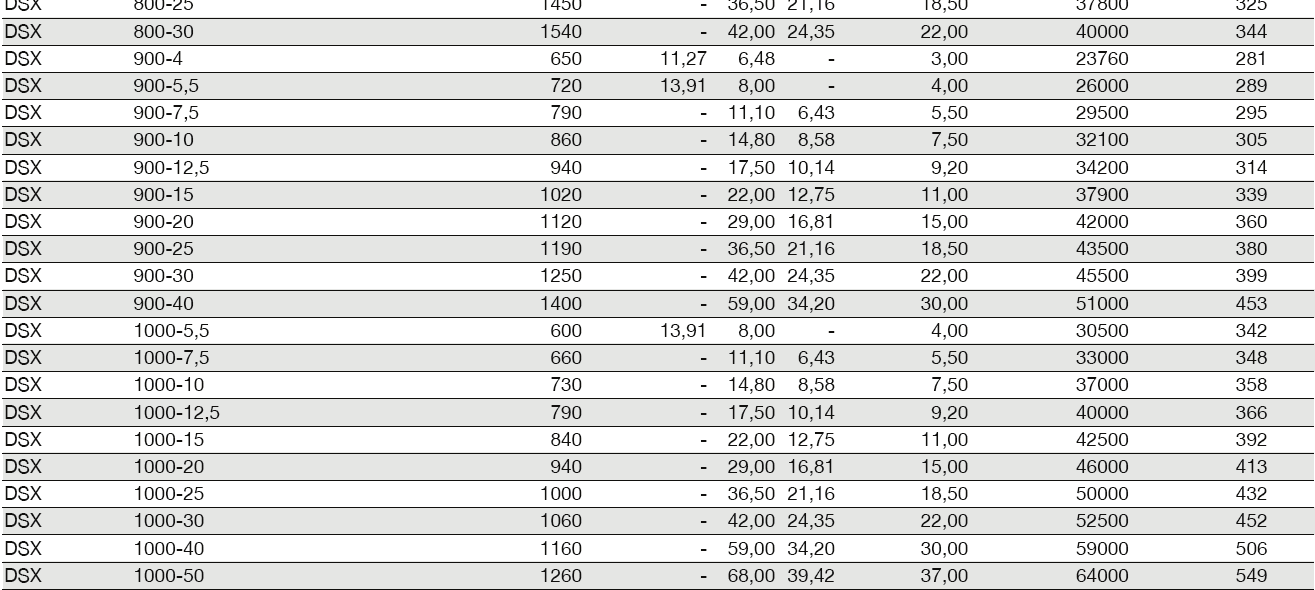

54 Model Prędkość max. (obr/min) Max. wartość prądu (A) Moc znamionow a (kw) Max. wydatek powietrza (m 3 /h) Waga (kg) 230V 400V 690V 54

55 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 55

56 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 56

57 Charakterystyka doboru Q= Przepływ powietrza w m 3 /h, m 3 /s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 57

58 KAMI Charakterystyka doboru Q= Przepływ powietrza w m3/h, m3/s, oraz cfm. P= Ciśnienie statyczne w mm.w.c., Pa, oraz inwg. 58

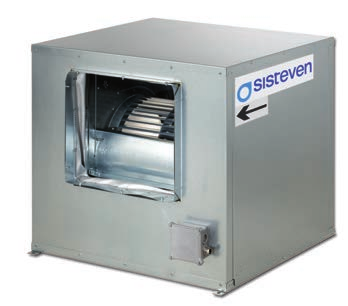

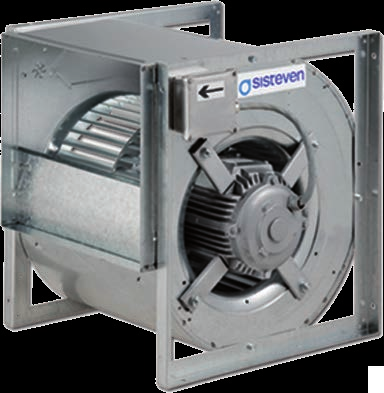

59 Dtmt Cadtmt F400/ F300 Dwuwlotowe jednostki ekstrakcyjne promieniowe przeznaczone do pracy wewnątrz strefy zagrożenia pożarowego F400 C/2h oraz F300 C/1h, z możliwością montażu Dwuwlotowe silnika jednostki jednofazowego ekstrakcyjne certyfikowane promieniowe zgodnie przeznaczone z normą EN121013:2002. do pracy wewnątrz strefy zagrożenia pożarowego F400 C/2h oraz F300 C/1h, z możliwością montażu silnika jednofazowego Wentylator: certyfikowane zgodnie z normą EN121013:2002. Obudowa z blachy stalowej ocynkowanej Wentylator: Obudowa z blachy Zewnętrzna stalowej puszka ocynkowanej przyłączeniowa Wirnik z łopatkami Amortyzatory skierowanymi antywibracyjne do (CADTMT) przodu z blachy stalowej ocynkowanej Zewnętrzna puszka przyłączeniowa Amortyzatory Silnik: antywibracyjne (CADTMT) Klasa izolacji uzwojeń H (max. temp. 180 C) Silnik: Stopień ochrony przed czynnikami zewnętrznymi IP55 (ochrona przed wnikaniem pyłu oraz wody z dowolnego kierunku) Klasa izolacji uzwojeń Jedno lub dwubiegowe H (max. temp. w zależności 180 C) od modelu Stopień ochrony Wykonanie przed jednofazowe czynnikami 230V50Hz zewnętrznymi lub trójfazowe IP55 230/400V (ochrona 50Hz przed (o mocy wnikaniem do 4kW) i 400/690V pyłu oraz 50Hz wody (powyżej z dowolnego 4kW) Zakres temperatur dla transportowanego powietrza: kierunku) o Tryb S1 od 20ºC do +60ºC Jedno lub dwubiegowe w zależności od modelu o Tryb S2 300ºC/2h, 400 C/2h Wykonanie jednofazowe 230V50Hz lub trójfazowe 230/400V 50Hz (o mocy do 4kW) i 400/690V 50Hz (powyżej Wykończenie: 4kW) Zakres temperatur Antykorozyjna, dla transportowanego blacha stalowa ocynkowana powietrza: Tryb S1 od 20 C do +60 C Tryb S2 Opcjonalnie: 300 C/2h, 400 C/2h Wentylatory z okrągłym wlotem Wykończenie: Wentylatory z pionowym wylotem Antykorozyjna, blacha stalowa ocynkowana Opcjonalnie: Wentylatory z okrągłym wlotem Wentylatory z pionowym wylotem Kod zamówienia Wirnik z łopatkami skierowanymi do przodu z blachy stalowej ocynkowanej Kod zamówienia DTMT 9/9 4T 1,5 F400 Typ wentylatora Średnica wirnika Liczba biegunów wirnika: 2=2900 r/min. 50 Hz 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz 8=750 r/min. 50 Hz 12=500 r/min. 50 Hz M = jednofazowy T = trójfazowy Moc silnika Tryb S2: 300ºC/2h, 400ºC/2h 59
