X-X X 7 WK Rozdzielacz suwakowy sterowany elektrycznie. z funkcją miękkiego przesterowania(soft shift) typ WE6 seria 32 P WN6

Transkrypt

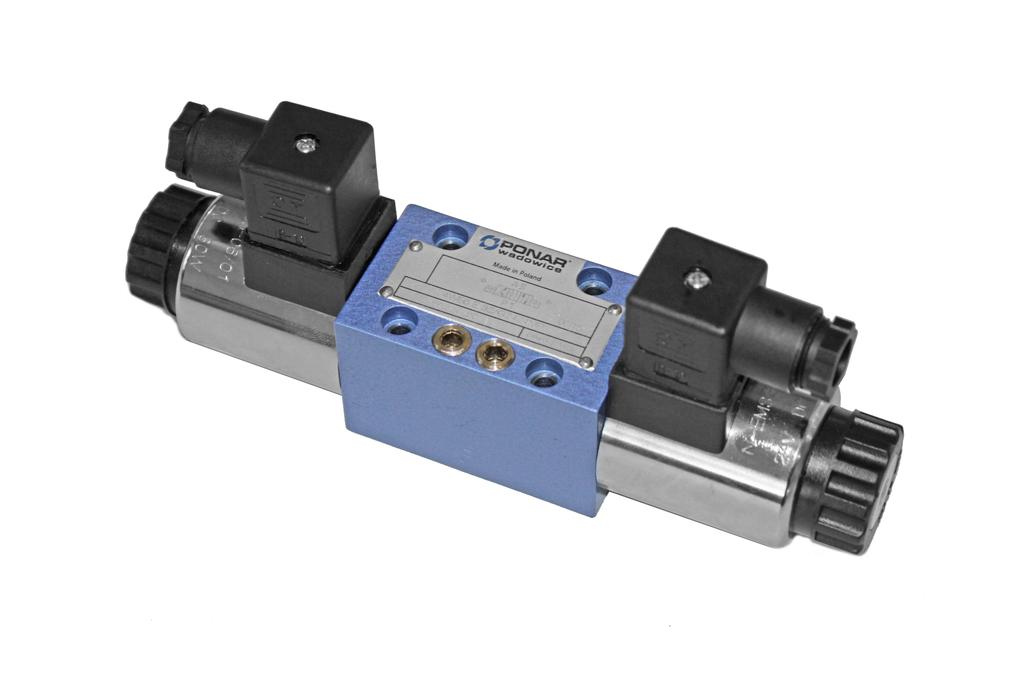

1 ZSOSOWNIE Rozdzielacz suwakowy sterowany elektrycznie z funkcją miękkiego przesterowania(soft shift) typ WE6 seria 3 WN6 3 do 35 Ma do 80 dm /min KR KLOGOW - INSRUKCJ OSŁUGI Rozdzielacz suwakowy sterowany elektrycznie typ WE6 jest przeznaczony do zmiany kierunku przepływu cieczy hydraulicznej w układzie co umożliwia zmianę kierunku ruchu odiornika - najczęściej tłoczyska cylindra lu silnika hydraulicznego oraz realizację stanów: start, stop. Może yć zastosowany w celu eliminacji powstających przy przesterowaniu niekorzystnych zjawisk dynamicznych jako tańsza alternatywa rozdzielacza sterowanego proporcjonalnie z regulatorem elektronicznym. rzystosowany jest do montażu płytowego w dowolnym położeniu. rodukt spełnia wymagania dyrektywy 014/3 14/35/ 5/UE. WK OIS DZIŁNI 4WE6 E - 3/G4NZ4 X-X X a Główne elementy rozdzielacza typ WE6 to korpus (1), suwak (), elektromagnesy (3), sprężyny centrujące (4), przyciski ręcznego przesterowania (5) i zawory dławiąco - zwrotne (6) - miękkiego przesterowania (ang. soft shift ). rzesterowanie rozdzielacza następuje po przesunięciu suwaka () w jedno ze skrajnych położeń przez ezpośrednio na niego działający elektromagnes (3). owrót do położenia środkowego (ezprądowego) wymuszają sprężyny centrujące (4). Kształt suwaka () (rozstaw krawędzi sterujących) powoduje zmianę schematu hydraulicznego realizowanego przez rozdzielacz. Funkcje kanałów: - kanał zasilający - odpływ oleju do ziornika, - przyłącza odiornika (cylindra lu silnika hydraulicznego) X 7 Zawory dławiąco - zwrotne (6) dają możliwość nastawy szykości zmiany położenia suwaka (), niezależnie, przy załączaniu i wyłączaniu elektromagnesów (3) i w efekcie eliminację stanów dynamicznych (pików ciśnieniowych i przepływowych), powodujących przeciążenie odiornika i układu hydraulicznego oraz powstawanie hałasu. W przypadku raku zasilania przesunięcie suwaka () można dokonać ręcznie za pomocą przycisku (5). Rozdzielacz może yć wyposażony w zwężkę dławiącą (7), standardowo montowaną w kanale. UWG: rzed rozpoczęciem eksploatacji rozdzielacza należy dokładnie odpowietrzyć kanały zaworów miękkiego przesterowania (6) i komory elektromagnesów (5) - patrz str. : wymagania montażu i eksploatacji - pkt. 8 yp WE6s3-1 - WK

2 DNE ECHNICZNE Ciecz hydrauliczna Lepkość nominalna cieczy Zakres lepkości Zakres temperatury cieczy (w ziorniku) Zakres temperatury otoczenia Max ciśnienie pracy Czas przesterowania Max licza przesterowań Masa z 1 elektromagnesem - max 1,5 kg z elektromagnesami - max,1 kg Napięcie nominalne zasilania elektromagnesów DC C (wtyczka z prostownikiem) 1V 4V 110V 30V - 50Hz 0V - 50Hz 110V - 50Hz olerancja napięcia zasilania ±10% oór mocy (prąd stały) olej mineralny Wymagana klasa czystości oleju ISO 4406 klasa 0/18/15 30 W Stopień ochrony I 65 emperatura cewki elektromagnesu 37 mm /s w temperaturze 55 oc,8 do 380 mm /s zalecany o 40 C do 55 oc max -0 o C do +70 o C o o - 0 C do +50 C kanały,, kanał załączenie wyłączenie zał./h o max 150 C 35 Ma 1 Ma dłuższy lu równy 60 ms dłuższy lu równy 40 ms WYMGNI MONŻU I EKSLOCJI 1. Rozdzielacz należy użytkować tylko w pełni sprawny i prawidłowo przyłączony do instalacji i elektrycznej. rzyłączanie lu odłączanie od instalacji elektrycznej musi yć wykonywane przez wykwalifikowany personel.. Łączówka uziemiająca ( ) musi yć połączona z przewodem ochronnym (E ) w instalacji zasilającej zgodnie z odpowiednimi przepisami. 3. Wtyczka elektromagnesu powinna przylegać dokładnie do gniazda i należy ją zaezpieczyć poprzez dokręcenie wkręta mocującego do oporu. Zarania się eksploatacji rozdzielacza, jeżeli wtyczka nie jest zaezpieczona i nie jest zapewniona szczelność i odpowiedni zacisk kala w dławnicy wtyczki. 4. odczas eksploatacji należy utrzymać zalecaną w niniejszej Karcie Katalogowej - Instrukcji Osługi lepkość cieczy hydraulicznej. 5. y zapewnić ezawaryjną i ezpieczną pracę rozdzielacza należy systematycznie sprawdzać: stan połączenia elektrycznego działanie zaworu czystość cieczy hydraulicznej 6. Ze względu na nagrzewanie się cewki elektromagnesu ektromagnesu i korpusu rozdzielacza do wysokiej temperatury rozdzielacz zielacz powinien yć umiejscowiony tak, ay wyeliminować możliwość przypadkowego kontaktu z cewką lu korpusem podczas eksploatacji lu należy przewidzieć odpowiednie osłony zgodnie z wymaganiami norm europejskich: N - EN ISO i N - EN Dla zapewnienia szczelności przyłącza rozdzielacza do układu hydraulicznego należy przestrzegać wymiarów pierścieni uszczelniających, momentów dokręcenia i parametrów pracy rozdzielacza podanych w niniejszej Karcie Katalogowej - Instrukcji Osługi. 8. rzed pierwszym użyciem rozdzielacza, należy odpowietrzyć kanały zaworów miękkiego przesterowania. Zaleca się ustawić rozdzielacz tak ay nastawy zaworów yły skierowane do "góry góry". W celu dokładnego odpowietrzenia zaleca się wykręcić zawory miękkiego przesterowania, zalać kanały stosowanym olejem i przesterować rozdzielacz ez ociążenia. Czynność powtarzać do całkowitego wypełnienia kanałów a następnie wkręcić zawory. o odpowietrzeniu eniu nastawy zaworów ustawić do osiągnięcia optymalnej pracy rozdzielacza. 9. Osługujący rozdzielacz musi yć zapoznany z treścią niniejszej Karty Katalogowej - Instrukcji Osługi. WK yp WE6s3

3 SCHEMY Symole graf afic iczne rozd r zdzie ielac aczy Symole graf afic iczne rozdr zdzie ielac aczy 3-położeniowych -położeniowych wersje z położeniami a, 0 wersje z położeniami 0, WE6.../ WE6.../ WE6.../ a a 0 a a 0 0 Symole graficzne suwaków położenia roocze i pośrednie położenia roocze a 0 a 0 a 0 a 0 0 E położenia roocze i pośrednie położenia roocze E położenia roocze i pośrednie położenia roocze 0 E H J H J H J UWG: Wersje rozdzielacza typ WE6... z innymi suwakami dostępne po uzgodnieniu z producentem. yp WE6s3-3 - WK

4 WYMIRY GRYOWE I RZYŁĄCZENIOWE wersja WE Z (przyłącze elektryczne typ ISO 4400) a O9,4-4 pogł. O5,3-4 otw ,5 O45 0, , ,5 45 (min) 13 M5 gł otw. O7,6 (max) - 4 otw. (,,, ) 19 7,8 10,3 40, (min) r 0,01/100 0,63 0,75 5,95 16,5 14 6,55 31,75 3,5 1 - Elektromagnes od strony a - Elektromagnes od strony 3 - Wtyczka od strony a - typ ISO 4400 (DIN ) 4 - Wtyczka od strony - typ ISO 4400 (DIN ) 5 - Wtyczka typ ISO 4400 (DIN ) z prostownikiem 6 - rzycisk ręcznego przesterowania 7 - Zawór miękkiego przesterowania - nastawa z gniazdem sześciokątnym S5 (sposó ustawienia - wg str. ) 8 - ierścień uszcz. o-rin -ring 9, x 1,8 - szt. 4/kpl (,,, ) 9 - Wymiar rozdzielacza 3-położeniowego centrowanego sprężynami z elektrom tromag agne nesam ami - od strony a, (schematy suwaków: E, H, J - wg str. 3) 10 - Wymiar rozdzielacza -położeniowego centrowanego sprężynami z 1 elee lektrom tromag agne nesem - od strony a (schematy suwaków: E, H, J - wg str. 3) 11 - Wymiar rozdzielacza -położeniowego centrowanego sprężynami z 1 elee lektrom tromag agne nesem - od strony (schematysuwaków: E, H, J - wg str. 3) 1 - Dystans na demontaż wtyczki - poz. 3, 4, Konfiguracja otworów powierzchni płyty przyłączeniowej zgodna normą ISO 4401 oznaczenie ISO (CEO 03) śruy mocujące M5 x wg N -EN- ISO 476 (N/M-830) - szt. 4 /komplet; moment dokręcenia Md = 9 Nm 14 - Wymagany stan powierzchni płyty przyłączeniowej UW WG G: wersje WE6... z innymi opcjami przyłączy elektrycznych wg str. 5 WK yp WE6s3

5 WYMIRY GRYOWE I RZYŁĄCZENIOWE wersje: WE G J... J...;...G J... J... (przyłącze elektryczne typ M Junior imer imer) 1 O9,4-4 pogł. O5,3-4 otw. a wersje WE /... /...G4...D... (przyłącze elektryczne typ Deutsc tsch) 3 O9,4-4 pogł. O5,3-4 otw. 4 a , ,5 45 O 0,75 40, , ,5 O45 0,75 40, , - Elektromagnes z gniazdem typ M Jun unior im imer - męskie -iegunowe (wtyczki nie uwidocznione na rysunku, dostarczane na oddzielne zamówenie wg karty katalogowej WK ) 3, 4 - Elektromagnes z gniazdem typ Deu eutsch D04 - (wtyczki typ Deu eutsch D06 -S nie uwidocznione na rysunku, dostarczane na oddzielne zamówenie wg karty katalogowej WK ) UW WG G: Opis pozostałych elementów rysunku rozdzielacza; konfiguracja otworów i wymagania stanu powierzchni płyty przyłączeniowej jak w wersji WE6.../...Z4... wg str. 4 yp WE6s3-5 - WK

6 CHRKERYSYKI dla lepkości cieczy hydraulicznej v = 41 mm o /s i temperatury t = 50 C Charakterystyki oporów przepływu p [Ma] wykresy charakterystyk p (Q) rozdzielacza typ WE w wersjach z różnymi suwakami 1, 1,0 0,8 0,6 0,4 0, symol suwa waka położenia roocze schematy wg str. 3 E H J nr wykresu c harakterystyk terystyki kierunek przepływu Q [dm /min in] 80 Charakterystyki zakresów działania wykresy charakterystyk p-q rozdzielacza typ WE6... w wersjach z różnymi suwakami p [Ma] rodzaj suwakas schematy wg str. 3 nr wykresu char arakterysty terystyki E 1 J H Q [dm 3 /min / min] UWG: : odane wartości zakresów działania odnoszą się do symetrycznego przepływu przez wszystkie kanały tzn. jeżeli z kanału do wpływa olej to taka sama jego ilość wypływa z kanału do. Wielkość niesymetrii wpływa na pogorszenie parametrów. WK yp WE6s3

7 SOSÓ ZMWINI Ilość dróg przepływu 4-drogowy = 4 4 WE 6 * Wielkość nominalna (WN) WN6 = 6 Symol suwaka schematy suwaków - wg str. 3 Numer serii konstrukcyjnej (30-39) -niezmienne wymiary przyłącza i zaudowy = 3X seria 3 = 3 Napięcie zasilania elektromagnesów 1V DC = G1 4V DC = G4 110V DC = G V C 50Hz (wtyczka z prostownikiem) = W110R 0V C 50Hz (wtyczka z prostownikiem) = W0R 30V C 50Hz (wtyczka z prostownikiem) = W30R Sterowanie ręczne elektromagnesów z przyciskiem ręcznego przesterowania = N ez przycisku ręcznego przesterowania = ez oznaczenia Rodzaj przyłącza elektrycznego wtyczka ISO 4400 (DIN ) ez LED = Z4 wtyczka ISO 4400 (DIN ) z LED = Z4L ez wtyczki, przyłącze typ M Junior imer (tylko dla wersji...g1... i...g4...) = J ez wtyczki, przyłącze typ Deutsch (tylko dla wersji...g4...) = D Zwężka dławiąca (w kanale ) ez zwężki = ez oznaczenia zwężka φ 0,8 = 08 zwężka φ 1,0 = 10 zwężka φ 1, = 1 zwężka φ 1,5 = 15 Rodzaj uszczelnienia NR (dla cieczy na azie olejów mineralnych) FKM (dla cieczy na azie estrów fosforanowych) Funkcja miękkiego przesterowania (soft shift ) rozdzielacz z zaworami miękkiego przesterowania Ewentualne dodatkowe wymagania określone w sposó opisowy (uzgodnione z producentem) = ez oznaczenia = V = UWGI: Rozdzielacz należy zamawiać wg kodu, ustalonego z symoli wg powyższego diagramu. Symole zaznaczone drukiem pogruionym oznaczają preferowane wersje wykonania dostępne w krótkim terminie dostawy. rzykład kodu rozdzielacza w zamówieniu: 4WE6 E - 3/G4 N Z4 yp WE6s3-7 - WK

8 ŁYY RZYŁĄCZENIOWE I ŚRUY MOCUJĄCE łyty przyłączeniowe należy zamawiać wg karty katalogowej WK Symole płyt: G 341/01 - przyłącza gwintowe G 1/4 G 34/01 - przyłącza gwintowe G 3/8 G 50/01 - przyłącza gwintowe G 1/ UWG: : Symol płyty zaznaczony drukiem pogruionym oznacza preferowaną wersję wykonania dostępną w krótkim terminie dostawy. łyta przyłączeniowa i śruy do montażu rozdzielacza M5 x 50-10, 0,9 wg N - EN ISO 476 (N/M-830) szt. 4/komplet dostarczane są na oddzielne zamówienie. Moment dokręcenia śru Md = 9 Nm. RZYKŁD ZSOSOWNI W UKŁDZIE HYDRULICZNYM m 4WE6 6 E... M ONR Wadowice S.. ul. Wojska olskiego Wadowice tel fax WK yp WE6s3
