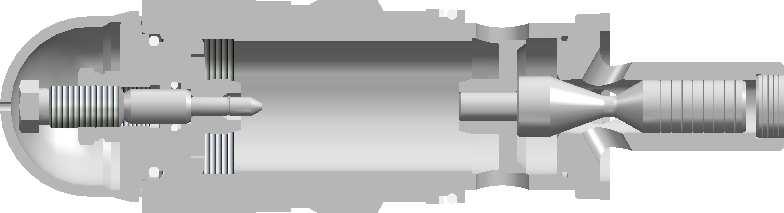

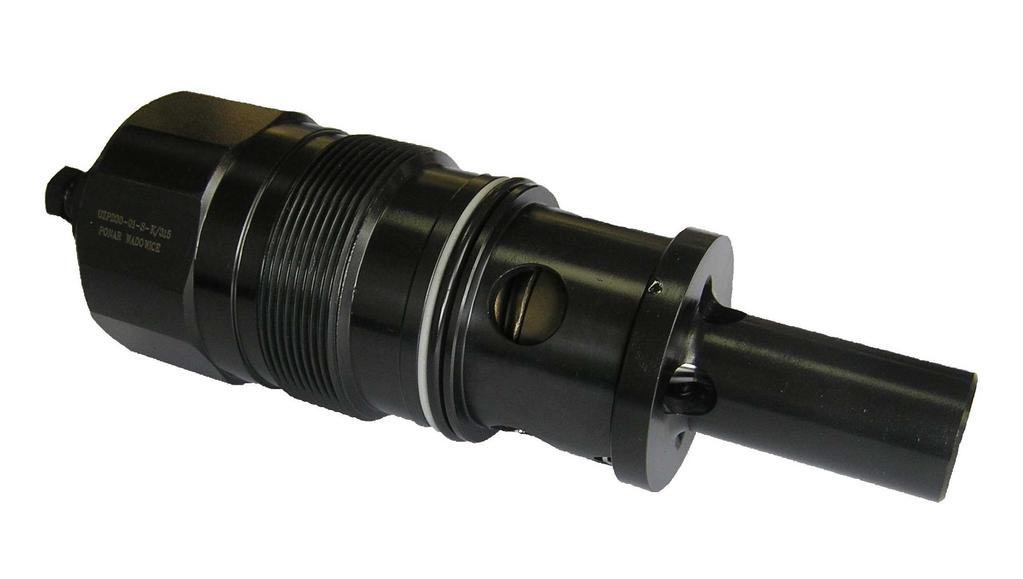

1 Zawór przelewowy sterowany bezpośrednio typ UZD30 WN30 do 31,5 Ma do 330 dm 3/min WK ZASOSOWANIE Zadaniem zaworów przelewowych jest ograniczanie maksymalnego ciśnienia w całym układzie hydraulicznym lub w określonej jego części. Zawory przelewowe sterowane bezpośrednio typ UZD30 30 w zależności od przewidywanego sposobu ich zabudowy w układzie, wykonywane są jako wkręcane (wersja nabojowa), do montażu na rurach (wersja gwintowa) lub mocowania na płycie przyłączeniowej (wersja płytowa). OIS DZIAŁANIA UZD30-02 S K/ Główne elementy zaworu przelewowego sterowanego bezpośrednio typ UZD30 to: korpus (1), grzybek (2), sprężyna (3), śruba nastawcza (4). Elementem roboczym jest ruchomy grzybek (2). Nastawianie ciśnienia otwarcia zaworu realizowane jest poprzez zmianę napięcia sprężyny (3) przy pomocy śruby nastawczej (4). Różnym zakresom regulacji cienienia otwarcia odpowiadają różne sprężyny (wymienne). W celu wyeliminowania drgań zaworu stosowany jest element tłumiący (5). yp UZD30-1 -

2 DANE ECHNICZNE Rodzaj cieczy hydraulicznej olej mineralny Wymag agana a filtrf ltracj acja a ciecc ieczy hydraulic icznej 16 µm Zalec lecana a filtrf ltracj acja a ciecc ieczy hydraulic icznej 10 µm Lepkość nominalna cieczy hydraulicznej 37 mm 2 o /s w temperaturze 55 C Zakres lepkości cieczy hydraulicznej 2,8 do 380 mm 2/s zalecany 40 do 55 C Zakres temperatury cieczy (w zbiorniku) max - 20 do +70 C o Zakres temperatury otoczenia - 20 do +70 C Max x ciśnie ienie pracy 31, 1,5 Ma Max x ciśnie ienie w kanale 31, 1,5 Ma Masa wersja nabojowa wersja gwintowa wersja płytowa 2,2 kg 13,9 kg 13,9 kg WYMIARY GABARYOWE I RZYŁĄCZENIOWE wersja z przyłączem gwintowym UZD30...G... S19 S13 S46 S60 M10 gł 25-2 otw () O O11-4 otw 85 O65 G 1 1/2 gł. 0,8-3 pogł. gł otw. (, (), ) () Śruba nastawcza 2 - Korek G 1 1/2 (dodatkowe przyłącze ) yp UZD30

3 WYMIARY GABARYOWE I RZYŁĄCZENIOWE wersja nabojowa UZD30...K... S13 S19 S46 S60 moment dokr. Md 200 Nm O63 M60 x ^ 0,1 A a 0,1 A ,25 gł pasowania 0,5 x 45v 5 A () () 20 M60 x 2 O55H9 zaokrąglić 2,5 54,9 O O38,7 1,25 () O30 O Śruba nastawcza 2 - ierścień uszczelniający o-r -ring 49 x 3 - szt ierscień podporowy 55 x 50, 0,4 x 1,4 - szt ierścień uszczelniający (elastomerowo-metalowy) 53 x 42, 2,7 x 3 - szt Gniazdo przyłaczeniowe zaworu yp UZD30-3 -

4 WYMIARY GABARYOWE I RZYŁĄCZENIOWE wersja z przyłączem płytowym UZD30... wymiary gabg abaryt arytowe i przy zyłąc ącze zeniowe zawor oru S19 S13 S46 S60 () O11-4 otw () G 1 1/2 gł 22 O65 gł 2, O30 (max) - 2 otw (, ) M10 gł 18-4 otw O (min) (min) r 0,01/ mm 0, Śruba nastawcza 2 - Korek G 1 1/2 (dodatkowe przyłącze ) 3 - ierścień uszczelniający o-r -ring 34 x 3 - szt Konfiguracja otworów przyłącza zaworu śruby mocujące M10 x wg N- N-EN ISO 4762 (N-87/M-82302) - szt. 4/komplet moment dokręcenia Md 68 Nm. 5 - Wymagany stan powierzchni płyty przyłączeniowej yp UZD30

5 WYMIARY GABARYOWE I RZYŁĄCZENIOWE wersja z przyłączem płytowym UZD30... wymiary płyty przyłaczeniowej typ G O17,5-4 pogł O11,5-4 otw O30 2 otw (, ) 22 11, G 1 1/2 O61 2 otw 2 pogł ,5 52, M10 gł 18-4 otw R 55 R ,5 22,5 17, , owierzchnia montażowa zaworu 2 - Wybranie w płycie montażowej na przyłączki przewodów rurowych 3 - Otwory śrub mocujących zawór śruby mocujące M10 x wg N- N-EN ISO 4762 (N-87/M-82302) - szt. 4/komplet moment dokręcenia Md 68 Nm płyty przyłączeniowe i śruby mocujące dostarczane są na oddzielne zamówienie yp UZD30-5 -

6 SCHEMAY Symbol graficzny zaworu typ UZD30... CHARAKERYSYKI (dla lepkości cieczy hydraulicznej v 41 mm 2 o /s i temperatury t 50 C ) Char arakterysty terystyki i ciśniec ienia a pracy w funkcji f przepły ływu p [bar bar] Q [dm /min] yp UZD30

7 SOSÓB ZAMAWIANIA UZD 30 Wielkość nominalna (WN) WN30 30 * Numer serii konstrukcyjnej (00-09) - niezmienne wymiary przyłacza i zabudowy 0X seria Sposób regulacji Śruba nastawcza z łbem sześciokątnym S Rodzaj przyłącza wersja nabojowa K wersja z przyłączem gwintowym (rurowym) G wersja z przyłączem płytowym Zakres nastawianych ciśnień do 2,5 Ma 25 do 5 Ma 50 do 10 Ma do 20 Ma 200 do 31,5 Ma 315 Rodzaj uszczelnienia NBR (dla cieczy na bazie olejów mineralnych) bez oznaczenia FKM (dla cieczy na bazie estrów fosforanowych) V Ewentualne dodatkowe wymagania określone w sposób opisowy (uzgodnione z producentem) UWAGI: Zawór należy zamawiać wg kodu, ustalonego z symboli wg powyższego diagramu. Symbole zaznac aczone drukiem pogr p ogrub ubionym oznac aczaj ają ą preferowane wersje wykonania dostęp stępne w krót rótkim terminie ie dost d stawy. rzykład kodu zaworu w zamówieniu: UZD30-02 S K/315 yp UZD30-7 -

8 ONAR Wadowice S.A. ul. Wojska olskiego Wadowice tel fax yp UZD30
