Rozdzielacz nabojowy dwustronnie szczelny typ 2URED6

Transkrypt

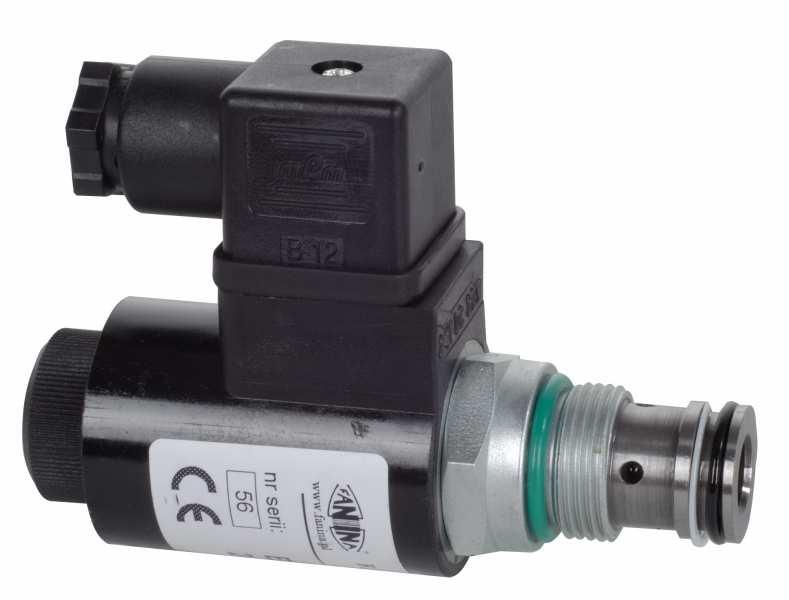

1 ZASTOSOWANIE Rozdzielacz nabojowy dwustronnie szczelny typ URED6 3 WN6 do 35 MPa do 5 dm /min KARTA KATALOGOWA - INSTRUKCJA OBSŁUGI Rozdzielacz nabojowy typ URED6 przeznaczony jest do sterowania kierunkiem przepływu cieczy, co powoduje określony kierunek ruchu lub zatrzymanie odbiornika (cylindra lub silnika hydraulicznego). Rozdzielacz jest montowany przez wkręcenie do gniazda gwintowego. Wyrób spełnia wymagania dyrektywy 006/95/WE dla napięć: V prądu przemiennego V prądu stałego OPIS DZIAŁANIA wersje: URED6 C...;...C...M... URED6 C -/ M G4 Z4 M WK URED6 C -/ M G4 Z4 wersja URED6 C URED6 C5 -/ M G4 NZ4 Rozdzielacz typ URED6 składa się z elektromagnesu (), tulei (), tłoczka (3) i sprężyny (4). Otwarcie lub zamknięcie przepływu odbywa się przez zmianę położenia tłoczka (3) w tulei (). W wersji URED6C w stanie bezprądowym tłoczek (3) znajduje się w pozycji otwarcia przepływu. Zamknięcie przepływu następuje przez podanie napięcia zasilania na elektromagnes () i przesunięcie tłoczka (3). Wyłączenie napięcia zasilania powoduje powrót tłoczka (3) w położenie wyjściowe przez sprężynę (4) i otwarcie przepływu. Dodatkowo, w wersji URED6C M położenie tłoczka (3) może być monitorowane przez indukcyjny czujnik przesterowania (5). W wersji URED6C5 w stanie bezprądowym tłoczek (3) znajduje się w pozycji zamknięcia przepływu. Otwarcie przepływu następuje przez podanie napięcia zasilania na elektromagnes i przesunięcie tłoczka (3). Wyłączenie napięcia zasilania powoduje powrót tłoczka (3) w położenie wyjściowe przez sprężynę (4) i zamknięcie przepływu. Typ URED6 - - WK

2 DANE TECHNICZNE Rodzaj cieczy hydraulicznej Wymagana klasa czystości oleju olej mineralny ISO 4406 klasa 0/8/5 Lepkość nominalna cieczy hydraulicznej 37 mm o /s w temperaturze 55 C Zakres lepkości cieczy hydraulicznej Zakres temperatury cieczy (w zbiorniku),8 do 380 mm /s zalecany o o 40 C do 55 C max o o -0 C do +70 C Zakres temperatury otoczenia o o - 0 C do +50 C Max ciśnienie pracy kanał 5 MPa kanał 35 MPa Moc elektromagnesu 6 W Stopień ochrony IP 65 Masa rozdzielacza 0,3 kg Czujnik położenia tłoczka* czujnik indukcyjny typ M Rodzaj czujnika położenia czujnik z dwoma alternatywnymi wyjściami typ PNP Zakres napięcia zasilania czujnika 4 V DC +0% -0% Max prąd obciążenia czujnika 400 ma Rodzaj przyłącza czujnika gwint zewnętrzny M x ; 4 bieguny (piny) UWAGA: (*) - opcja ostępna tylko w wersjach URED6C... WYMAGANIA MONTAŻU I EKSPLOATACJI. Rozdzielacz należy użytkować tylko w pełni sprawny i prawidłowo przyłączony do instalacji elektrycznej. Przyłączanie lub odłączanie od instalacji elektrycznej musi być wykonywane przez wykwalifikowany personel.. Łączówka uziemiająca ( ) musi być połączona z przewodem ochronnym (PE ) w instalacji zasilającej zgodnie z odpowiednimi przepisami. 3. Wtyczka elektromagnesu powinna przylegać dokładnie do gniazda i należy ją zabezpieczyć poprzez dokręcenie wkręta mocującego do oporu. Zabrania się eksploatacji rozdzielacza, jeżeli wtyczka nie jest zabezpieczona i nie jest zapewniona szczelność i odpowiedni zacisk kabla w dławnicy wtyczki. 4. Podczas eksploatacji należy utrzymać zalecaną w niniejszej Karcie Katalogowej - Instrukcji Obsług lepkość cieczy hydraulicznej. 5. Aby zapewnić bezawaryjną i bezpieczną pracę rozdzielacza należy systematycznie sprawdzać: stan połączenia elektrycznego działanie zaworu czystość cieczy hydraulicznej 6. Ze względu na nagrzewanie się cewki elektromagnesu do wysokiej temperatury rozdzielacz powinien być umiejscowiony tak, aby wyeliminować możliwość przypadkowego kontaktu z cewką podczas eksploatacji lub należy przewidzieć odpowiednie osłony zgodnie z wymaganiami norm europejskich: PN - EN ISO i PN - EN Dla zapewnienia szczelności przyłącza rozdzielacza do układu hydraulicznego należy przestrzegać wymiarów gniazd przyłączeniowych, pierścieni uszczelniających, momentów dokręcenia i parametrów pracy rozdzielacza podanych w niniejszej Karcie Katalogowej - Instrukcji Obsługi. 8. Rozdzielacz w wersji z czujnikiem położenia tłoczka typ M jest fabrycznie wyregulowany, jakiekolwiek regulacje w rozdzielaczu mogą być wykonywane przez producenta. W przypadku wady czujnika lub rozdzielacza należy wymienić kompletny rozdzielacz. Czujników indukcyjnych typ M nie należy łączyć szeregowo. 9. Obsługujący rozdzielacz musi być zapoznany z treścią niniejszej Karty Katalogowej - Instrukcji Obsługi. WK Typ URED6

3 SCHEMATY Symbole graficzne rozdzielacza typ URED6... G wersja URED6C... wersja URED6C...M... wersja URED6C5... wersja URED6C5...N... Schematy przyłącza elektrycznego czujnika indukcyjnego typ M PNP 3 4 układ pinów złącza czujnika 3 4 Stan wyjścia czujnika typ M w zależności od położenia tłoczka A skok tłoczka 0 - stan beznapięciowy na styku wyjściowym czujnika - stan napięciowy na styku wyjściowym czujnika stan wyjścia czujnika 0 0 pin 4 pin schemat przepływu realizowany przez rozdzielacz B B przecieki A 0 przepływ Q Typ URED6-3- WK

4 CHARAKTERYSTYKI (dla lepkości cieczy hydraulicznej ν = 4 mm o /s i temperatury t = 50 C ) Charakterystyki oporów przepływu wykresy charakterystyk spadku ciśnienia p w funkcji przepływu Q dla rozdzielacza typ URED wersje: URED6C...;...C C...M...,0,6 p [MPa], 0,8 0, Q [dm 3/min] Charakterystyki zakresów działania wykresy charakterystyk p - Q rozdzielacza w wersji URED6C...; kierunek przepływu:...c...;...c...m......c...;...c...m... wykresy charakterystyk p - Q rozdzielacza w wersji URED6C5...; kierunek przepływu: p [MPa] 5 0 p [MPa] Q [dm 3/min] Q [dm 3/min] WK Typ URED6

5 WYMIARY GABARYTOWE I PRZYŁĄCZENIOWE wersje: URED6C...M...;...C...M...M...;...C5...M M x 5 O35 54 O O6,5 M x,5 3 5 S ,5 8 47,5 moment dokręcenia Md = Nm UWAGA: Rozdzielacz w wersji URED6C...M...M... z czujnikiem położenia tłoczka typ M jest fabrycznie wyregulowany, jakiekolwiek regulacje w rozdzielaczu mogą być wykonywane wyłącznie przez producenta. W przypadku wady czujnika lub rozdzielacza należy wymienić kompletny rozdzielacz. - Pierścień uszczelniający o-ring 8 x,65 - szt. /kpl. - Pierścień uszczelniający o-ring 5,6 x,78 - szt. /kpl. 3 - Pierścień oporowy 9 x 6, x 0,7 - szt. /kpl. 4 - Wtyczka typ ISO 4400 (DIN A) 5 - Wtyczka typ ISO 4400 (DIN A) z prostownikiem 6 - Wymiar gabarytowy rozdzielacza * - wersje: URED6C...M...;...C5...M Wymiar gabarytowy rozdzielacza ** - wersja: URED6C...M...M Indukcyjny czujnik przesterowania tłoczka (wtyczka czujnika nie uwidoczniona na rysunku dostarczana na oddzielne zamówienie wg karty katalogowej WK kod zamówienia ) 9 - Przycisk ręcznego przesterowania (tylko w wersji URED6C5...M...) 0 - Dystans na demontaż wtyczek - poz. 4, 5 UWAGI: (*) - Dodatkowy dystans na demontaż cewki ~ 50 mm (**) - Dodatkowy dystans na wtyczkę czujnika - poz. 8 i przewód elektryczny ~ 70 mm Typ URED6-5 - WK

6 WYMIARY GABARYTOWE I PRZYŁĄCZENIOWE wersje: URED6C...U...;...C...U...M...;...C5...U M x 54 6 O6,5 0 O39 O35 7/8-4UNF - A S ,5 8 47,5 moment dokręcenia Md = Nm UWAGA: Rozdzielacz w wersji URED6C...U...M... z czujnikiem położenia tłoczka typ M jest fabrycznie wyregulowany, jakiekolwiek regulacje w rozdzielaczu mogą być wykonywane wyłącznie przez producenta. W przypadku wady czujnika lub rozdzielacza należy wymienić kompletny rozdzielacz. WK Pierścień uszczelniający o-ring 8 x,65 - szt. /kpl. - Pierścień uszczelniający o-ring,4 x,78 - szt. /kpl. 3 - Pierścień oporowy 5,9 x 3 x,4 - szt. /kpl. 4 - Wtyczka typ ISO 4400 (DIN A) 5 - Wtyczka typ ISO 4400 (DIN A) z prostownikiem 6 - Wymiar gabarytowy rozdzielacza *- wersje: URED6C...U...;...C5...U Wymiar gabarytowy rozdzielacza **- wersja: URED6C...U...M Indukcyjny czujnik przesterowania tłoczka (wtyczka czujnika nie uwidoczniona na rysunku dostarczana na oddzielne zamówienie wg karty katalogowej WK kod zamówienia ) 9 - Przycisk ręcznego przesterowania (tylko w wersji URED6C5...U...) 0 - Dystans na demontaż wtyczek - poz. 4, 5 UWAGI: (*) - Dodatkowy dystans na demontaż cewki ~ 50 mm (**) - Dodatkowy dystans na wtyczkę czujnika - poz. 8 i przewód elektryczny ~ 70 mm Typ URED6

7 WYMIARY GABARYTOWE I PRZYŁĄCZENIOWE wersja URED6C5...M O4 M0 x,5 O S * 7 moment dokręcenia Md = 5-30 Nm - Pierścień uszczelniający o-ring 7 x - szt. /kpl. - Pierścień uszczelniający o-ring,4 x,78 - szt. /kpl. 3 - Pierścień oporowy PTFE 5 x,3 x,4 - szt. /kpl. 4 - Wtyczka typ ISO 4400 (DIN A) 5 - Wtyczka typ ISO 4400 (DIN A) z prostownikiem 6 - Wymiar gabarytowy rozdzielacza * 7 - Przycisk ręcznego przesterowania 8 - Dystans na demontaż wtyczek - poz. 4, 5 UWAGI: (*) - Dodatkowy dystans na demontaż cewki ~ 50 mm Typ URED6-7 - WK

8 WYMIARY GABARYTOWE I PRZYŁĄCZENIOWE wersje: URED6C...M...;...C...M...M...;...C5...M... gniazdo przyłączeniowe M (M x,5; -drogowe) moment ao dokręcenia Md = Nm 0,05 - dotyczy wszystkich średnic otworu głównego i faz 0,5 (min) * 3 A O8 (min) O M x,5 9 +0,05 0 A,5 n 0,05 A ,5 30 UWAGA: (*) - Max głębokość pogłębienia - 4,9 O9,5 (min) O7 (max),5 3,3 ±0, O9,5 (max) 0,5-45v szczegół A,5 O9,5 (max) <O8 O (min)> 3 +0,5 0,5 R 0, 45 WK Typ URED6

9 WYMIARY GABARYTOWE I PRZYŁĄCZENIOWE wersje: URED6C...U...;...C...U...M...;...C5...U... gniazdo przyłączeniowe U (7/ 8-4UNF - B; -drogowe) ao moment dokręcenia Md = Nm 0,05 - dotyczy wszystkich średnic otworu głównego i faz 33,3 +0,5 5,3 +0,4 3,7 +0,4 0,5 (min) * 6 + A O 3 (min) 4 ±0,05 O O 7/8-4UNF -B 5,87 +0,05 A,5 n 0,05 A,5 (min**) 3,6 (max**),5 30 szczegół A,5 +0,4,5,5 5 <O3 (min)>,5 R 0,5 O4,5 (max**) UWAGI: (*) - Max głębokość pogłębienia - 4,9 (**) - Średnica kanałów:, położonych w zakresie. podanych wymiarów granicznych - min φ6,5 45 Typ URED6-9 - WK

10 WYMIARY GABARYTOWE I PRZYŁĄCZENIOWE wersja URED6C5...M3... gniazdo przyłączeniowe specjalne M0 x,5 moment dokręcenia Md = 5-30 Nm 60 O5 8 (min) 6 + głęb. tolerancji 4,5 +0,,5 (min) (min) * A,5 M0 x,5 O5H8 A,5 ^ 0,05 A n 0, A,5 O6 (max) 3 szczegół A 30vuv,5 ^ 0, A O5 (max) UWAGA: (*) - max głębokość pogłębienia - 4,9 O,3+0, R0,4 max 3 +0,4 R0, - 0, 45 WK Typ URED6

11 SPOSÓB ZAMAWIANIA Ilość dróg przepływu rozdzielacz -drogowy = URED 6 Wielkość nominalna (WN) WN6 = 6 Rodzaj tłoczka (schematy tłoczków - wg str. 3) tłoczek C = C tłoczek C5 = C5 Numer serii konstrukcyjnej ( - 9) - niezmienne wymiary przyłącza i zabudowy = X seria = Ilość położeń rozdzielacza rozdzielacz -położeniowy = * Rodzaj przyłącza gniazdo M x,5 = M gniazdo M0 x,5* = M3 gniazdo 7/8-4 UNF-B = U UWAGA: (*) - opcja przyłącza dostępna tylko w wersji URED6C5... Napięcie zasilania elektromagnesu V DC = G 4V DC =G4 0V DC = G0 0V AC 50Hz (wtyczka z prostownikiem) = W0R 0V AC 50Hz (wtyczka z prostownikiem) = W0R 30V AC 50Hz (wtyczka z prostownikiem) = W30R Sterowanie ręczne elektromagnesu elektromagnes bez przycisku ręcznego przesterowania = bez oznaczenia elektromagnes z przyciskiem ręcznego przesterowania * = N UWAGA: (*) - opcja dostępna tylko w wersji URED6C5... Rodzaj przyłącza elektrycznego wtyczka typ ISO 4400 (DIN A) bez LED =Z4 wtyczka typ ISO 4400 (DIN A) z LED = Z4L Czujnik przesterowania tłoczka bez czujnika przesterowania tłoczka czujnik przesterowania tłoczka typ M * UWAGA: (*) - opcja dostępna tylko w wersji URED6C... Rodzaj uszczelnienia NBR (dla cieczy na bazie olejów mineralnych) FKM (dla cieczy na bazie estrów fosforanowych) = bez oznaczenia = M = bez oznaczenia = V Ewentualne dodatkowe wymagania określone w sposób opisowy (uzgodnione z producentem) UWAGI : Rozdzielacz należy zamawiać wg kodu złożonego z symboli wg powyższego diagramu. Symbole zaznaczone drukiem pogrubionym oznaczają preferowane wersje wykonania dostępne w krótkim terminie dostawy. Przykład kodu rozdzielacza w zamowieniu: URED6 C5 -/ M G4 Z4 Typ URED6 - - WK

12 Wykonanie specjalne wersja URED6C5...- SO 478 ZASTOSOWANIE, OPIS DZIAŁANIA, DANE TECHNICZNE, SCHEMATY, CHARAKTERYSTYKI WYMIARY GNIAZDA PRZYŁĄCZENIOWEGO jak w wykonaniu standardowym - wg str. do 4; str. 8. WYMIARY GABARYTOWE I PRZYŁĄCZENIOWE wersja URED6C5...- SO O6,5 Mx,5 O S moment dokręcenia Md = Nm 06 - Elektromagnes z gniazdem typ MS3E-3P (firma SOURIAU) - Wtyczka typ MS36E-3S (firma SOURIAU) 3 - Przycisk ręcznego przesterowania 4 - Pierścień uszczelniający o-ring 8 x, Pierścień uszczelniający o-ring 5,6 x,78 WK Typ URED6

13 SPOSÓB ZAMAWIANIA URED 6 C5 M G4 N S SO 478 Ilość dróg przepływu rozdzielacz -drogowy = Wielkość nominalna (WN) WN6 = 6 Rodzaj tłoczka schematy tłoczków - wg str. 3 tłoczek C5 = C5 Numer serii konstrukcyjnej (0-9) - niezmienne wymiary przyłącza i zabudowy = X seria = Ilość położeń rozdzielacza rozdzielacz -położeniowy = Rodzaj przyłącza gniazdo M x,5 Napięcie zasilania elektromagnesu 4V DC = M = G4 Sterowanie ręczne elektromagnesu elektromagnes z przyciskiem ręcznego przesterowania Rodzaj przyłącza elektrycznego wykonanie specjalne - wtyczka typ MS3E- -3P (SOURIAU) Rodzaj uszczelnienia NBR (dla cieczy na bazie olejów mineralnych) FKM (dla cieczy na bazie estrów fosforanowych) = N = S = bez oznaczenia = V Wykonanie specjalne wersja z wtyczką specjalną i zarzutką na przyciski ręcznego przesterowania = SO 478 UWAGI : Rozdzielacz należy zamawiać wg kodu złożonego z symboli wg powyższego diagramu. Przykład kodu rozdzielacza w zamowieniu: URED6 C5 -/ M G4 N S - SO 478 Typ URED6-3 - WK

14 Wykonanie specjalne wersja URED6C5...- SO495 ZASTOSOWANIE, OPIS DZIAŁANIA, DANE TECHNICZNE, SCHEMATY, CHARAKTERYSTYKI WYMIARY GNIAZDA PRZYŁĄCZENIOWEGO jak w wykonaniu standardowym - wg str. do 4; str. 9. WYMIARY GABARYTOWE I PRZYŁĄCZENIOWE wersja URED6C5...- SO /8-4UNF -A O36 55 u 33 5 S7 9 u moment dokręcenia Md = Nm - Elektromagnes z zarzutką na przycisk ręcznego przesterowania - Przycisk ręcznego przesterowania 3 - Wtyczka typ ISO 4400 (DIN A) bez LED 4 - Pierścień uszczelniający o-ring 8 x, Pierścień uszczelniający o-ring,4 x,78 WK Typ URED6

15 SPOSÓB ZAMAWIANIA URED 6 C5 U G4 N Z4 SO 495 Ilość dróg przepływu rozdzielacz -drogowy = Wielkość nominalna (WN) WN6 = 6 Rodzaj tłoczka schematy tłoczków - wg str. 3 tłoczek C5 = C5 Numer serii konstrukcyjnej (0-9) - niezmienne wymiary przyłącza i zabudowy = X seria = Ilość położeń rozdzielacza rozdzielacz -położeniowy = Rodzaj przyłącza gniazdo 7/8-4 UNF-B Napięcie sterowania elektromagnesu 4V DC = U = G4 Sterowanie ręczne elektromagnesu elektromagnes z przyciskiem ręcznego przesterowania = N Rodzaj przyłącza elektrycznego wtyczka typ ISO 4400 (DIN A) bez LED = Z4 Rodzaj uszczelnienia NBR (dla cieczy na bazie olejów mineralnych) FKM (dla cieczy na bazie estrów fosforanowych) = bez oznaczenia = V Blokada przycisku ręcznego przesterowania zarzutka na przyciski ręcznego przesterowania = SO 495 UWAGI : Rozdzielacz należy zamawiać wg kodu złożonego z symboli wg powyższego diagramu. Przykład kodu rozdzielacza w zamowieniu: URED6 C5 -/ U G4 N Z4 - SO 495 Typ URED6-5 - WK

16 PONAR Wadowice S.A. ul. Wojska Polskiego Wadowice tel fax WK Typ URED6
