Zawór zwrotny warstwowy typ WZZC6

Transkrypt

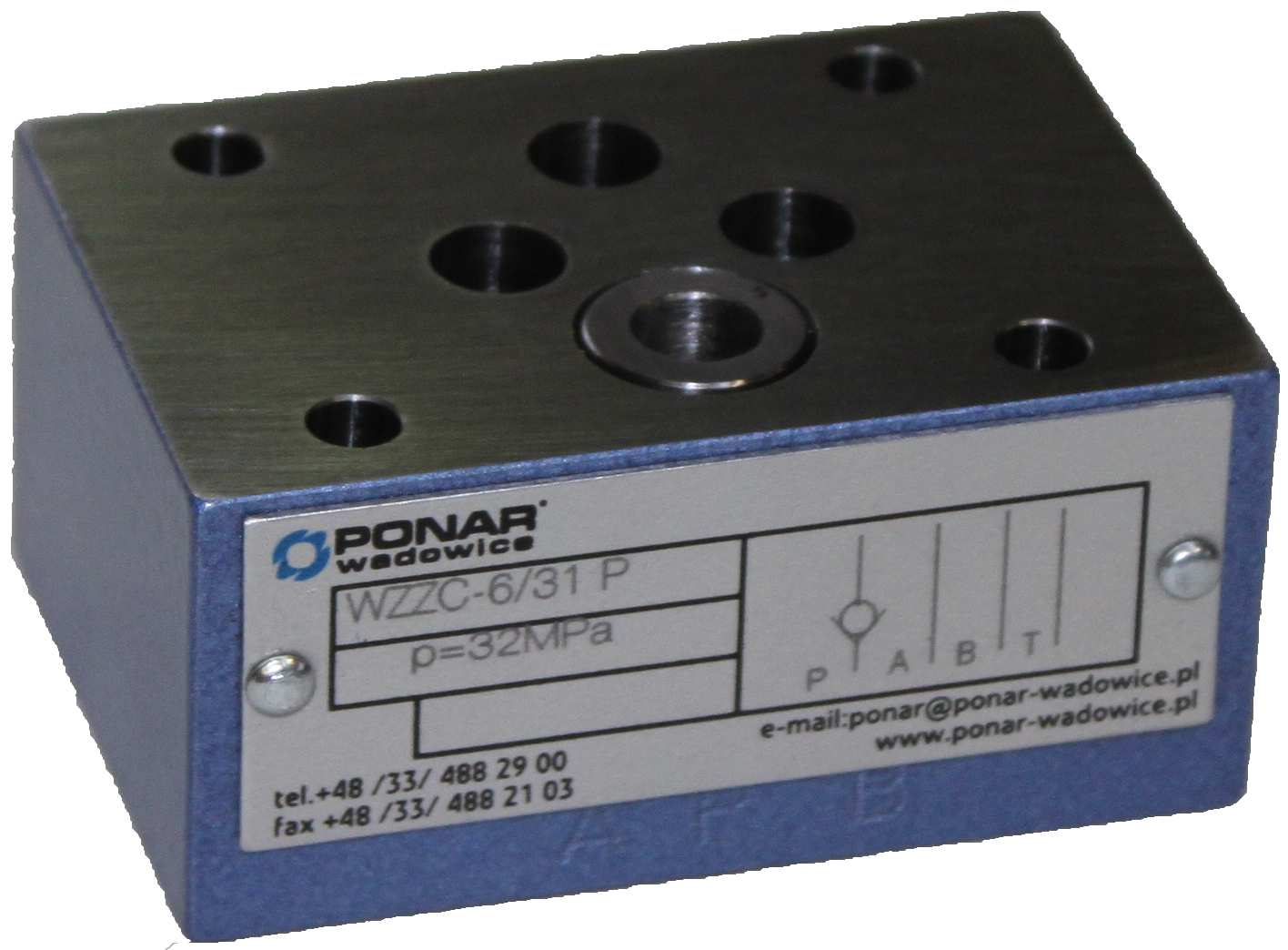

1 WN6 Zawór zwrotny warstwowy typ WZZC6 do,5 MPa do 60 dm /min WK ZASTOSOWANIE Zawór zwrotny typ WZZC6 jest dedykowany do współpracy z rozdzielaczami o przyłączu płytowym. Umożliwia on przepływ cieczy roboczej w jednym kierunku i samoczynne zamknięcie w kierunku przeciwnym. Zawór montowany jest w dowolnym położeniu, do płyty przyłączeniowej jako element pośredni między płytą a rozdzielaczem. OPIS DZIAŁANIA WZZC6/ P A B 4 strona płyty przyłączeniowej A P T B WZZC6/ PT A B 4 strona płyty przyłączeniowej A P T B W korpusie () zamontowana jest tulejka () z wykonanym gniazdem dla sprężyny (4). Sprężyna (4) dociska stożek () do krawędzi gniazda w korpusie () - w wersjach z zamontowanym zaworem zwrotnym w kanale P. W wersjach z zaworem zwrotnym zamontowanym w kanałach: A, B, T gniazdo sprężyny (4) wykonane jest w korpusie () a sprężyna (4) dociska stożek () do krawędzi tulejki (). Jeżeli różnica ciśnień przekroczy wartość ciśnienia otwarcia ustalonego przez sprężynę (4), to następuje przesunięcie stożka () prowadzonego na powierzchni cylindrycznej korpusu () i otwarcie przepływu w kanale. Zawór zwrotny może znajdować się w kanale P, A, B, T lub w kanałach: A i B lub P i T. Typ WZZC6 - - WK

2 DANE TECHNICZNE Ciecz hydrauliczna Wymag agana a filtr f ltracj acja Zalecana filtracja Lepkość nominalna cieczy Zakres lepkości Zakres temperatury cieczy (w zbiorniku) Zakres temperatury otoczenia Max x ciśnie ienie pracy Max x przepły ływ Ciśnienie otwarcia Masa olej mineralny do 6 µm do0 µm 7 mm /s w temperaturze 55 oc,8 do 80 mm /s zalecany o 40 C do 55 oc max -0 o C do +70 o C o o - 0 C do +70 C,,5 MPa 60 dm /min 0,05 MPa 0,6 kg SCHEMATY Symbole graficzne zaworów typ WZZC6... wersja WZZC6...P... wersjawzzc6...a... wersjawzzc6...b... wersjawzzc6...t... wersja WZZC6...AB AB... wersjawzzc6...pt... WK Typ WZZC6

3 WYMIARY GABARYTOWE I PRZYŁĄCZENIOWE strona elementu zamykającego 0 strona płyty przyłączeniowej O 5, - 4 otw. A B, ,7 40,5,5 64 M5 gł 0-4 otw. O7,6 (max)- 4otw. (P,T,A,B) 44 (min) 4 A T P 9 7,8 40,5 64 (min) B 0,,5 r 0,0/00 mm 0,6 0,75 5,95 6,5 6,55,75,5 5,7 - Zawór zwrotny - możliwość zamontowania zaworu w kanalep,a,b,tlub zaworów, w kanałach: A i B lub P i T (na rysunku uwidoczniono wersję WZZC6/...PT... z zaworami zwrotnymi, zamontowanymi w kanałach P i T - Pierścień uszcz.o-r -ring 9,5 x,78 - szt. 4/komplet (P,T,A,B) - Konfiguracja otworów powierzchni płyty przyłączeniowej zgodna normami: CETOP RP H - oznaczenie CETOP (wielkość nominalna CETOP 0) ISO oznaczenie ISO śruby mocującem5 x L* L wgpn - EN ISO 476 (PN/M-80)- szt. 4 /komplet moment dokręcenia Md = 9 Nm 4 - Wymagany stan powierzchni płyty przyłączeniowej UWA WAGA GA: (*)- Wymagana długość śrubl jest zależna od typu i ilości elementów hydraulicznych montowanych warstwowo Typ WZZC6 - - WK

4 CHARAKTERYSTYKI dla lepkości cieczy hydraulicznej v = 4 mm o /s i temperatury t = 50 C Char arakterysty terystyka opor orów przep zepły ływu,5,0 p [MPa MPa],5,0 0, Q [dm /min] SPOSÓB ZAMAWIANIA WZZC Wielkość nominalna (WN) WN6 = 6 Numer serii konstrukcyjnej (0-9) - niezmienne wymiary przyłącza i zabudowy = X seria = 6 * Zawór zwrotny w kanale P w kanalea w kanaleb w kanalet w kanałacha ib w kanałach P it Rodzaj uszczelnienia NBR (dla cieczy na bazie olejów mineralnych) FKM (dla cieczy na bazie estrów fosforanowych) = P = A = B = T = AB = PT = bez oznaczenia = V Ewentualne dodatkowe wymagania określone w sposób opisowy (uzgodnione z producentem) UWAGI: Zawór należy zamawiać wg kodu, ustalonego z symboli wg powyższego diagramu. Symbole zaznac aczone drukiem pogr p ogrub ubionym oznac aczaj ają ą preferowane wersje wykonania dostęp stępne w krót rótkim terminie ie dost d stawy. Przykład kodu zaworu w zamówieniu: WZZC6/ - P WK Typ WZZC6

5 PŁYTY PRZYŁĄCZENIOWE I ŚRUBY MOCUJĄCE Płyty przyłączeniowe należy zamawiać wg karty katalogowej WK Symbole płyt: G 4/0 - przyłącza gwintowe G /4 G 4/0 - przyłącza gwintowe G /8 G 50/0 - przyłącza gwintowe G / G 4/0 - przyłącza gwintowe M4 x,5 G 4/0 - przyłącza gwintowe M6 x,5 Płyta przyłączeniowa i śruby do montażu zaworu M5 x L* L - 0, 0,9 wg PN - EN ISO 476 (PN/M-80) szt. 4/komplet dostarczane są na oddzielne zamówienie. Moment dokręcenia śrubmd d = 9 Nm UWA WAGI: (*)- długość śrub L jest zależna od typu i ilości elementów hydraulicznych które mogą być montowane warstwowo. Symb ymbol pły łyty zaz azna nacz czony drukie iem pogrub grubionym ozn znacz acza prefer erowan aną wers ersję wykona nania dostęp ępną w krótkim termi erminie ie dostawy. Typ WZZC6-5 - WK

6 PONAR Wadowice S.A. ul. Wojska Polskiego Wadowice tel fax WK Typ WZZC6
