1 SPIS TREŚCI SPIS RYSUNKÓW PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA OPIS INSTALACJI WENTYLACJI MATERIAŁY, WYTYCZNE MONTAŻU I EKSPLOATACJI Montaż instalacji Zabezpieczenie przeciwkorozyjne ZAŁOŻENIA BRANŻOWE Branża budowlana Branża elektryczna WYTYCZNE BHP I P. POŻ OBLICZENIA INSTALACJI WENTYLACJI Obliczenie ilości powietrza wentylacyjnego OBLICZENIE HYDRAULICZNE INSTALACJI ZESTAWIENIE ELEMENTÓW... 5 SPIS RYSUNKÓW 1. Rzut parteru instalacja wentylacji W-01 2

2 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt instalacji wentylacji dla budynku biura obsługi klienta cmentarza. Inwestor: Adres: KATOWICKIE CMENTARZE KOMUNALNE UL. MURCKOWSKA KATOWICE TEL. / FAX BUDOWA BIURA OBSŁUGI KLIENTA CMENTARZA UL. GOETLA, KATOWICE DZIAŁKA NR 868/1, OBRĘB: 0019 GÓRNE LASY PSZCZYŃSKIE JEDNOSTKA EWIDENCYJNA: _1, m. KATOWICE 2. PODSTAWA OPRACOWANIA Podstawę do wykonania niniejszego opracowania stanowią: Zlecenie i umowa z Inwestorem Projekt architektoniczno budowlany Uzgodnienia międzybranżowe Normy, normatywy i przepisy szczegółowe dotyczące instalacji wentylacji 3. OPIS INSTALACJI WENTYLACJI INSTALACJA WENTYLACJI Dla budowy budynku projektuje się instalację wentylacji nawiewno-wywiewnej z wywiewem mechanicznym. Wentylacja realizowana będzie za wentylatorów łazienkowych zamontowanych w ścianie z których powietrze wyrzucane będzie za pomocą wyrzutni ściennej. Powietrze kompensujące wywiew będzie dostarczane za pomocą szczelin nawiewnych w oknach lub kratek nawiewnych w drzwiach. Ponadto należy przewidzieć kratkę transferową dla łazienki socjalnej w budynku. Powierzchnie czynne kratek zgodnie z częścią rysunkową opracowania. 3

3 4. MATERIAŁY, WYTYCZNE MONTAŻU I EKSPLOATACJI Montaż instalacji Instalację wentylacji wywiewnej wykonać z przewodów z blachy stalowej ocynkowanej. Przejścia przez ściany, stropy wykonać w tulejach ochronnych wypełnionych materiałem plastycznym Wytyczne eksploatacji Wszystkie urządzenia należy konserwować i eksploatować zgodnie z instrukcjami obsługi dostarczonymi wraz z urządzeniami. Do usuwania sygnalizowanych niesprawności oraz do przeprowadzenia okresowych przeglądów i remontów bieżących urządzeń należy wezwać uprawniony serwis Zabezpieczenie przeciwkorozyjne. Uchwyty, podpory i wszystkie elementy nie zabezpieczone przeciw korozji przez producenta należy w czasie przygotowania warsztatowego czyścić do III stopnia czystości wg Instrukcji KOR III, a następnie zabezpieczyć przeciw korozji przez malowanie. Gruntowanie 1x farbą ftalową miniową 60%, a następnie dwukrotne malowanie emalią ftalową ogólnego stosowania w odpowiednim kolorze. 5. ZAŁOŻENIA BRANŻOWE Branża budowlana. Należy wykonać: Przebicia w ścianach 5.2. Branża elektryczna. Należy doprowadzić energię elektryczną do poszczególnych urządzeń : wentylator łazienkowy N = 16W / 230V; w ilości 3 sztuk 5.3 WYTYCZNE BHP I P. POŻ. Wykonana instalacja wentylacji nie stwarza zagrożenia pożarowego. Podczas wykonawstwa stosować się do przepisów zawartych w Warunkach technicznych wykonania i odbioru robót wentylacyjnych zeszyt 5 oraz w 4

4 Rozporządzeniu Ministra Infrastruktury z W sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, Dz. U. nr 47/2003, poz Przewidzieć możliwość wyłączania układu wentylacji w przypadku pożaru. 6. OBLICZENIA INSTALACJI WENTYLACJI 6.1. Obliczenie ilości powietrza wentylacyjnego. Obliczenie ilości powietrza wentylacyjnego wykonano na podstawie bilansu cieplnowilgotnościowego, wymaganej minimalnej krotności wymian lub minimalnej ilości powietrza świeżego przypadającego na osobę (przyjęto 50 m3/h/os) lub urządzenie. Wymagane strumienie powietrza wentylacyjnego podano w części graficznej opracowania. nr nazwa pomieszczenia A, m2 H, m K, m3 ilość wymian powietrza ilość powietrza wentylacyjnego uwagi nawiew wywiew nawiew wywiew 1.1 Wiatrołap 3,4 2,5 8, Biuro obsługi 27,4 2,5 68,5 1, Aneks socjalny 2,8 2,5 7,0-4,3-30 W1 1.4 WC 3,2 2,5 8,0-8,8-70 W1 1.5 WC 5,0 2,5 12, W1 1.6 POM. gospodarcze 13,7 2,5 34, Obliczenie hydrauliczne instalacji. Obliczenia hydrauliczne zostały wykonane za pomocą programu Ventpack. 7. Zestawienie elementów Obliczenia hydrauliczne zostały wykonane za pomocą programu Ventpack. System W1 System wyciągowo-wyrzutowy Lp System Nr Ilość [szt] Element Producent 1 W1 1 3 Wentylator łazienkowy Silent-200-Design VENTURE INDUSTRIES 2 W1 2 3 Kanał okrągły d=120mm - 3 W1 3 3 Wyrzutnia ścienna okrągła d=120mm Szczelina nawiewna okiena EFR PRESO AERECO 5

SILENT wentylator łazienkowy ZASTOSOWANIE Wentylatory SILENT przeznaczone są do wentylacji pomieszczeń małej i średniej

KONSTRUKCJA Seria SILENT, dzięki zastosowaniu alternatywnych rozwiązań konstrukcyjnych (mocowania antywibracyjne silnika)

Wszystkie modele wyposażone są standardowo w klapę zwrotną oraz lampkę kontrolną.

Wentylatory posiadają zabezpieczenie przed porażeniem prądem w klasie II, stopień ochrony IP 45 i termiczny wyłącznik

Schemat podłączenia elektrycznego rys. 15, 16, 17, 18, 19, 20, 21 str. 665-666. SILENT Silnik z mocowaniami antywibracyjnymi.

6 SILENT wentylator łazienkowy ZASTOSOWANIE Wentylatory SILENT przeznaczone są do wentylacji pomieszczeń małej i średniej wielkości w szczególności łazienek, WC, kuchni, itp. KONSTRUKCJA Seria SILENT, dzięki zastosowaniu alternatywnych rozwiązań konstrukcyjnych (mocowania antywibracyjne silnika) charakteryzują się niskim poziomem ciśnienia akustycznego. Wszystkie modele wyposażone są standardowo w klapę zwrotną oraz lampkę kontrolną. SILNIK ELEKTRYCZNY Silnik elektryczny 230V 50Hz z łożyskami kulkowymi. Wentylatory posiadają zabezpieczenie przed porażeniem prądem w klasie II, stopień ochrony IP 45 i termiczny wyłącznik bezpieczeństwa. Przystosowane są do pracy w temperaturze do +400C. Wentylatory mogą być montowane w pionie lub w poziomie. Schemat podłączenia elektrycznego rys. 15, 16, 17, 18, 19, 20, 21 str SILENT Silnik z mocowaniami antywibracyjnymi. Ten sposób mocowania zapobiega wibracjom i emisji hałasu. Klapa zwrotna. Gdy wentylator jest wyłączony, klapa zwrotna zapobiega dostawaniu się do pomieszczenia powietrza zewnętrznego i wydostawaniu się powietrza ogrzanego. Gdy wentylator działa, klapa zwrotna otwiera się, aby umożliwić wydajne usunięcie niechcianego powietrza. SILENT SILVER WWW DTR CE 585

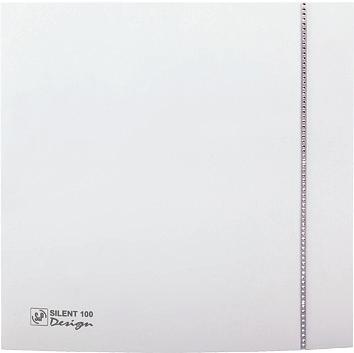

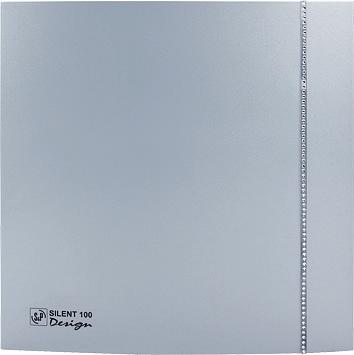

7 SILENT wentylator łazienkowy WARIANTY OBUDOWY ZEWNĘTRZNEJ Modele 3C (panel biały i srebrny) Wymienne paski w czterech kolorach: niebieskim, czerwonym, zielonym oraz żółtym. NA ZAPYTANIE SILENT 100 CZ 4C Wymienne paski w pięciu kolorach: przeźroczystym, niebieskim, czerwonym, zielonym oraz żółtym. Czarny Szary Kolor szampana Złoty Kość słoniowa Czerwony Biały marmur Czarny marmur Barcelona SILENT 100 CZ SWAROVSKI Pasek w formie kryształków Swarowskiego. 586 The power of AIR

8 SILENT wentylator łazienkowy DANE TECHNICZNE Typ pobór mocy max napięcie wydajność max klasa izolacji / stopień ochrony IP poziom ciśnienia akustycznego* [W] [V] [m 3 /h] [db(a)] [kg] masa SILENT , 50Hz 85 II / 45 26,5 0,65 SILENT V *** III / 57 26,5 0,65 SILENT-100 ECOWATT 5 230, 50/60Hz 85 II / 45 26,5 0,65 SILENT DC ECOWATT ** 8 230, 50/60Hz 90 III / 57 / II / 21** 29 0,65 / 0,48** SILENT , 50Hz 175 II / ,88 SILENT , 50Hz 250 II / ,5 SILENT-300 PLUS , 50Hz 300 II / ,9 * Poziom ciśnienia akustycznego mierzony w odległości 3m, ** Użyj transformatora CT-12/6 - w standardzie, *** Użyj transformatora CT-12/14 - brak w standardzie. WYPOSAŻENIE Typ CZ CRZ CHZ CZ CRZ CHZ CZ CRZ Lampka kontrolna Klapa zwrotna Opóźnienie czasowe regulowane Czujnik wilgotności Łożyska kulkowe CHZ WYPOSAŻENIE WERSJI ECOWATT Typ 100 CZ CRZ CHZ Silnik DC Lampka kontrolna Klapa zwrotna Opóźnienie czasowe regulowane Czujnik wilgotności Łożyska kulkowe CHARAKTERYSTYKI PRACY WYMIARY [mm] [mmh 2 O] SILENT 100 Wydajność 587

9 SILENT wentylator łazienkowy CHARAKTERYSTYKI PRACY WYMIARY [mm] SILENT 100 ECOWATT Wydajność [mmh 2 O] SILENT 200 Wydajność SILENT 300 Wydajność 588 The power of AIR
