1 ZP Załącznik nr 7b do SIWZ Dotyczy: Przetargu nieograniczonego o wartości poniżej euro na Przebudowę budynku dawnego Zespołu Szkół Rzemiosła i Handlu przy ul. Śmidowicza 49 w Gdyni na funkcje centrum sąsiedzkiego i usług społecznych w formule zaprojektuj i WYMAGANIA SZCZEGÓLNE W ZAKRESIE WYPOSAŻENIA STAŁEGO I RUCHOMEGO DO JAKIEGO NALEŻY PRZYSTOSOWAĆ POMIESZCZENIE Piwnica 001 Sala warsztatów meblarsko stolarskich Wyposażenie stałe zakup i montaż po stronie Wykonawcy: - zlew dwukomorowy cm, ze stali nierdzewnej, nakładany, z baterią stojącą z mieszaczem; na szafce z płyty laminowanej z cokołem Wyposażenie ruchome - zakup i montaż po stronie Zamawiającego: - meble warsztatowe - elektronarzędzia 002 Wc dla osób niepełnosprawnych białym dla osób niepełnosprawnych i możliwością zamontowania obustronnych poręczy, - poręcze ze stali nierdzewnej, uchylne, montowane do ściany, w tym jedna z uchwytem na papier toaletowy, dla osób niepełnosprawnych (dopuszczalna umywalka ze zintegrowanymi poręczami) - syfon podtynkowy, mosiężny, chrom, lub inox - bateria stojąca, czasowa, z dźwignią dla niepełnosprawnych - poręcze ze stali nierdzewnej, montowane do ściany (o ile umywalka jest bez poręczy) - podwieszany kosz na śmieci - stal nierdzewna 004 Archiwum Wyposażenie ruchome - zakup i montaż po stronie Zamawiającego: - regały na kartony do archiwizowania segregatorów - sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 006 Pom. do wypalania ceramiki Wyposażenie ruchome - zakup i montaż po stronie Zamawiającego: - piec do wypalania ceramiki zgodnie z opisem w PFU - regał - sugerowany mebel z istniejącego wyposażenia obiektu, po renowacji 1

2 Parter 102 Korytarz Wyposażenie stałe zakup i montaż po stronie Wykonawcy: -podnośnik dla osób niepełnosprawnych zgodnie z opisem w PFU 104 Przestrzeń recepcyjna - mebel recepcyjno-barowy wg projektu indywidualnego z następującymi urządzeniami: Bar: 2 zlewozmywaki 1-komorowe, umywalka, 3 baterie stojące z mieszaczami, w tym jedna z wyciąganą wylewką i spryskiwaczem, lodówka podblatowa, ekspres do kawy, czajnik elektryczny, blender, elektryczna wyciskarka do cytrusów, toster Recepcja: komputer przenośny, stanowiskowa pętla induktofoniczna, tłumacz języka migowego - 2 krzesła biurowe, hoker z regulacją wysokości na kółkach, - siedziska i stoliki w strefie kawiarni sugerowane meble z istniejącego wyposażenia obiektu, po renowacji - szafki szatniowe zamykane na klucz 105 Pomieszczenie spotkań indywidualnych - stół i krzesła - sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 106 Toaleta dla osób niepełnosprawnych +przewijak białym dla osób niepełnosprawnych i możliwością zamontowania obustronnych poręczy, - poręcze ze stali nierdzewnej, uchylne, montowane do ściany, w tym jedna z uchwytem na papier toaletowy, dla osób niepełnosprawnych (dopuszczalna umywalka ze zintegrowanymi poręczami) - syfon podtynkowy, mosiężny, chrom, lub inox - bateria stojąca, czasowa, z dźwignią dla niepełnosprawnych - poręcze ze stali nierdzewnej, montowane do ściany (o ile umywalka jest bez poręczy) - haczyki ścienne stal nierdzewna 4 szt. - podwieszany kosz na śmieci - stal nierdzewna - przewijak dla niemowląt o rozmiarach co najmniej 1,1x0,65 m odkładany ze ściany do pozycji poziomej 107 Toaleta damska - bateria stojąca, czasowa 2

3 - podwieszany kosz na śmieci stal nierdzewna 108 Toaleta męska - pisuar ceramiczny, biały z natynkową spłuczką ciśnieniową - bateria stojąca, czasowa - podwieszany kosz na śmieci - stal nierdzewna 109 Wnęka porządkowa Wyposażenie stałe zakup i montaż po stronie Wykonawcy: - zlew gospodarczy ze stali nierdzewnej - bateria ścienna, natynkowa, wannowo-prysznicowa z ruchomą wylewką, wężem z tworzywa sztucznego, słuchawką prysznicową i zintegrowanym uchwytem na słuchawkę - haki ścienne ze stali nierdzewnej na mopy i szczotki 4 szt. - suszarka ścienna, składana na ścierki - półki na środki czystości montowane na ścianie nad zlewem 2 szt. sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 111 Aneks kadry - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 112 Biuro - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 113 Sala zajęć indywidualnych - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 116 Szatnia - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 117 Sala zajęć grupowych - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 118 Jadalnia - zlew stalowy naścienny 1-komorowy - syfon butelkowy, mosiężny, chrom, lub inox - bateria kuchenna, ścienna, z mieszaczem - półpostument ceramiczny - bateria stojąca z mieszaczem 3

4 - suszarka do naczyń ścienna 1-poziomowa (montaż nad zlewem) - haczyki ścienne stal nierdzewna 4 szt. - meble kuchenne szafki stojące i wiszące wg projektu indywidualnego - sprzęt AGD wbudowany: zlewozmywak 2-komorowy z ociekaczem i kuchenną baterią stojącą z ruchomą wylewką i spryskiwaczem, zmywarka z sygnalizacją trybu pracy, piekarnik elektryczny, płyta grzewcza ceramiczna lub indukcyjna 2-polowa, okap z wyciągiem - pozostały sprzęt : lodówko-zamrażarka wolnostojąca, wys. min 180 cm, czajnik elektryczny, kuchenka MW - stół i krzesła - sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 119 Sala zajęć grupowych - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 120 Toaleta dla małych dzieci - półpostument ceramiczny - bateria stojąca z mieszaczem 2 szt. - haczyki ścienne stal nierdzewna 6 szt. - natrysk bez brodzika, odpływ w posadzce - bateria natryskowa z mieszaczem, słuchawką na wężu i drążkiem z uchwytem na słuchawkę z regulacją wysokości i kąta nachylenia - siedzisko prysznicowe, uchylne, z tworzywa sztucznego na konstrukcji ze stali nierdzewnej (w razie niepełnosprawnego klienta?) - uchwyt ścienny, prysznicowy ze stali nierdzewnej - zasłona prysznicowa na drążku ze stali nierdzewnej Całe wyposażenie w standardzie wymaganym dla przedszkoli, montaż sprzętów na wysokości odpowiedniej dla małych dzieci. 121 Zaplecze kawiarni Wyposażenie stałe zakup i montaż po stronie Wykonawcy: - syfon butelkowy, mosiężny, chrom, lub inox - bateria stojąca z mieszaczem Wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika: - zabudowa meblowa szafki stojące i wiszące wg projektu indywidualnego - sprzęt AGD wbudowany: zlewozmywak z kuchenną baterią stojącą, lodówka - pozostały sprzęt : czajnik elektryczny, ekspres do kawy ze zbiornikiem na wodę 122 Klub - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 123 Świetlica - szafki, witryny, regały, siedziska i stoły sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 4

5 125 Pokój instruktorów - meble z istniejącego wyposażenia gabinetu pielęgniarki, po renowacji, uzupełnione dodatkowymi meblami zgodnie z zapotrzebowaniem sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 126 Pokój ochrony - szafa ubraniowa, biurko i krzesło - sugerowane meble z istniejącego wyposażenia obiektu, po renowacji Podgląd do systemu monitoringu (wszystkich kamer) - monitory 128 Kuchnia - meble kuchenne szafki stojące i wiszące wg projektu indywidualnego - sprzęt AGD wbudowany: zlewozmywaki 1-komorowe z ociekaczem i kuchenną baterią stojącą z ruchomą wylewką i spryskiwaczem 3 szt., zmywarka 60 cm z sygnalizacją trybu pracy, piekarniki elektryczne 2 szt., płyty grzewcze ceramiczne / indukcyjne 3 szt., okapy z wyciągiem 3 szt., lodówko-zamrażarki podblatowe 2 szt. - pozostały sprzęt: czajnik elektryczny, kuchenka MW 130 Toaleta - bateria stojąca, z mieszaczem - podwieszany kosz na śmieci - stal nierdzewna 133 Toaleta męska - miski ustępowe podwieszane ceramiczne, białe, z deskami z tworzywa duroplast w kolorze - systemy podtynkowe z przyciskami ze stali nierdzewnej - pisuary ceramiczne, białe z natynkowymi spłuczkami ciśnieniowymi - umywalki ceramiczne, białe - syfony butelkowe, mosiężne, chrom, lub inox lub półpostumenty ceramiczne - baterie stojące, czasowe - lustra wklejone między płytki - dozowniki mydła w płynie stal nierdzewna, pojemność 1l - suszarki elektryczne do rąk stal nierdzewna - pojemniki na papier toaletowy stal nierdzewna; rola Ø cm 5

6 - podwieszane kosze na śmieci stal nierdzewna - szczotki do wc podwieszane Uwaga: należy ujednolicić wykończenie wszystkich elementów metalowych (w tym baterii i syfonu) dopuszczalny inox, lub poler Całe wyposażenie w standardzie wymaganym dla obiektów użyteczności publicznej o intensywnym użytkowaniu, zgodnie z opisem w PFUWykonać kompletny biały montaż zgodnie z opisem wskazanym w PFU 134 Toaleta damska - miski ustępowe podwieszane ceramiczne, białe, z deskami z tworzywa duroplast w kolorze - systemy podtynkowe z przyciskami ze stali nierdzewnej - umywalki ceramiczne, białe - syfony butelkowe, mosiężne, chrom, lub inox lub półpostumenty ceramiczne - baterie stojące, czasowe - lustra wklejone między płytki - dozowniki mydła w płynie stal nierdzewna, pojemność 1l - suszarki elektryczne do rąk stal nierdzewna - pojemniki na papier toaletowy stal nierdzewna; rola Ø cm - haczyki ścienne stal nierdzewna 4 szt. (w tym po 1 szt w każdej kabinie) - podwieszane kosze na śmieci stal nierdzewna 135 Łaźnia i toaleta dla osoby niepełnosprawnej białym dla osób niepełnosprawnych i możliwością zamontowania obustronnych poręczy, - poręcze ze stali nierdzewnej, uchylne, montowane do ściany, w tym jedna z uchwytem na papier toaletowy, dla osób niepełnosprawnych (dpuszczalna umywalka ze zintegrowanymi poręczami) - syfon podtynkowy, mosiężny, chrom, lub inox - bateria umywalkowa, stojąca, czasowa, z dźwignią dla niepełnosprawnych - poręcze ze stali nierdzewnej, montowane do ściany (o ile umywalka jest bez poręczy) 2 szt. (przy umywalce i pod natryskiem) - haczyki ścienne stal nierdzewna 4 szt. - podwieszany kosz na śmieci - stal nierdzewna - natrysk bez brodzika, odpływ w posadzce - bateria natryskowa dla osób niepełnosprawnych z mieszaczem, słuchawką na wężu i punktowym uchwytem na słuchawkę z regulacją kąta nachylenia - siedzisko prysznicowe, uchylne ze stali nierdzewnej (dopuszczalne siedzisko z tworzywa sztucznego na konstrukcji ze stali nierdzewnej) - uchwyt ścienny, prysznicowy ze stali nierdzewnej 6

7 - zasłona prysznicowa na drążku ze stali nierdzewnej 136 Szatnia - haczyki ścienne na ubrania stal nierdzewna 15 szt. - siedziska sugerowane meble z istniejącego wyposażenia obiektu, po renowacji - szafki szatniowe zamykane na klucz 137 Węzeł sanitarny - natryski bez brodzików, odpływy w posadzce - baterie natryskowe z mieszaczem, słuchawką na wężu i drążkiem z uchwytem na słuchawkę - ścianki giszetowe i drzwi do kabin natryskowych - z płyt z termicznie utwardzanej, prasowanej pod ciśnieniem żywicy, oklejonej obustronnie laminatem HPL o grubości co najmniej 10mm; pionowe krawędzie zaoblone, elementy mocujące i okucia - ze stali nierdzewnej; kolorystyka i wzornictwo musi zostać uzgodnione z Zamawiającym - haczyki ścienne stal nierdzewna 12 szt. - bateria stojąca, czasowa - haczyk ścienny stal nierdzewna 1 szt. - podwieszany kosz na śmieci stal nierdzewna 138 Węzeł sanitarny - natryski bez brodzików, odpływy w posadzce - baterie natryskowe z mieszaczem, słuchawką na wężu i drążkiem z uchwytem na słuchawkę - ścianki giszetowe i drzwi do kabin natryskowych - z płyt z termicznie utwardzanej, prasowanej pod ciśnieniem żywicy, oklejonej obustronnie laminatem HPL o grubości co najmniej 10mm; pionowe krawędzie zaoblone, elementy mocujące i okucia - ze stali nierdzewnej; kolorystyka i wzornictwo musi zostać uzgodnione z Zamawiającym - haczyki ścienne stal nierdzewna 12 szt. - bateria stojąca, czasowa 7

8 - haczyk ścienny stal nierdzewna 1 szt. - podwieszany kosz na śmieci stal nierdzewna 139 Szatnia - haczyki ścienne na ubrania stal nierdzewna 15 szt. - siedziska sugerowane meble z istniejącego wyposażenia obiektu, po renowacji - szafki szatniowe zamykane na klucz 140 Magazyn sprzętu sportowego - regały na sprzęt sportowy sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 141 Wc Wyposażenie stałe zakup i montaż po stronie Wykonawcy: - miska ustępowa podwieszana ze stali nierdzewnej, z deską z tworzywa duroplast w kolorze białym dla osób niepełnosprawnych i możliwością zamontowania obustronnych poręczy, - poręcze ze stali nierdzewnej, uchylne, montowane do ściany, w tym jedna z uchwytem na papier toaletowy - pisuar ze stali nierdzewnej z natynkową spłuczką ciśnieniową - umywalka ze stali nierdzewnej dla osób niepełnosprawnych (dopuszczalna umywalka ze zintegrowanymi poręczami) - syfon podtynkowy, mosiężny, chrom, lub inox - bateria stojąca, czasowa, z dźwignią dla niepełnosprawnych - poręcze ze stali nierdzewnej, montowane do ściany (o ile umywalka jest bez poręczy) - haczyki ścienne stal nierdzewna 4 szt. - kosz na śmieci podwieszany na ścianie - stal nierdzewna 143 Sala gimnastyczna Wyposażenie stałe zakup i montaż po stronie Wykonawcy: - drabinki zachować i odrestaurować istniejące, uzupełnić brakujące szczeble. W przypadku braku możliwości renowacji zainstalować nowe. - siatki zabezpieczające okna - zachować i odrestaurować istniejące Pozostałe wyposażenie ruchome - zakup i montaż po stronie Zamawiającego I piętro 201 Korytarz - siedziska i stoliki sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 8

9 202 Pokój prawnika / psychologa 203 Pokój socjalny personelu - syfon butelkowy, mosiężny, chrom, lub inox - bateria stojąca z mieszaczem - meble kuchenne szafki stojące i wiszące wg projektu indywidualnego - sprzęt AGD wbudowany: zlewozmywak 2-komorowy z ociekaczem i kuchenną baterią stojącą z ruchomą wylewką i spryskiwaczem, zmywarka z sygnalizacją trybu pracy, lodówko-zamrażarka wolnostojąca, wys. min 120 cm, czajnik elektryczny, kuchenka MW - stół i krzesła - sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 204 Pomieszczenie porządkowe Wyposażenie stałe zakup i montaż po stronie Wykonawcy: - zlew gospodarczy ze stali nierdzewnej - bateria ścienna, natynkowa, wannowo-prysznicowa z ruchomą wylewką, wężem z tworzywa sztucznego, słuchawką prysznicową i zintegrowanym uchwytem na słuchawkę - haki ścienne ze stali nierdzewnej na mopy i szczotki 4 szt. - suszarka ścienna, składana na ścierki - regał na środki czystości sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 205 Serwerownia Wyposażenie stałe zakup i montaż po stronie Wykonawcy: Szafa telekomunikacyjna typu RACK 19 wysokości 42U i głębokości nie mniejszej niż 800mm, zainstalowaną w pomieszczeniu serwerowni, wyposażoną w aktywne urządzenia rozdzielcze (switche), zarządzalne w wykonaniu RACK (zgodnie z opisem z PFU), W szafie należy zamontować rejestratory systemu monitoringu zgodnie z opisem z PFU 206 Toaleta męska - miski ustępowe podwieszane ceramiczne, białe, z deskami z tworzywa duroplast w kolorze - systemy podtynkowe z przyciskami ze stali nierdzewnej - pisuary ceramiczne, białe z natynkowymi spłuczkami ciśnieniowymi - umywalki ceramiczne, białe - syfony butelkowe, mosiężne, chrom, lub inox lub półpostumenty ceramiczne - baterie stojące, czasowe lub z mieszaczem - do uzgodnienia z Zamawiającym - lustra wklejone między płytki - dozowniki mydła w płynie stal nierdzewna, pojemność 1l - suszarki elektryczne do rąk stal nierdzewna - pojemniki na papier toaletowy stal nierdzewna; rola Ø cm - podwieszane kosze na śmieci stal nierdzewna - szczotki do wc podwieszane 207 Toaleta dla osoby niepełnosprawnej 9

10 białym dla osób niepełnosprawnych i możliwością zamontowania obustronnych poręczy, - poręcze ze stali nierdzewnej, uchylne, montowane do ściany, w tym jedna z uchwytem na papier toaletowy, dla osób niepełnosprawnych (dopuszczalna umywalka ze zintegrowanymi poręczami) - syfon podtynkowy, mosiężny, chrom, lub inox - bateria stojąca, czasowa, z dźwignią dla niepełnosprawnych - poręcze ze stali nierdzewnej, montowane do ściany (o ile umywalka jest bez poręczy) - haczyki ścienne stal nierdzewna 4 szt. - podwieszany kosz na śmieci - stal nierdzewna - przewijak dla niemowląt o rozmiarach co najmniej 1,1x0,65 m odkładany ze ściany do pozycji poziomej 208 Toaleta damska - miski ustępowe podwieszane ceramiczne, białe, z deskami z tworzywa duroplast w kolorze - systemy podtynkowe z przyciskami ze stali nierdzewnej - umywalki ceramiczne, białe - syfony butelkowe, mosiężne, chrom, lub inox lub półpostumenty ceramiczne - baterie stojące, czasowe lub z mieszaczem do uzgodnienia z Zamawiającym - lustra wklejone między płytki - dozowniki mydła w płynie stal nierdzewna, pojemność 1l - suszarki elektryczne do rąk stal nierdzewna - pojemniki na papier toaletowy stal nierdzewna; rola Ø cm - haczyki ścienne stal nierdzewna 4 szt. (w tym po 1 szt w każdej kabinie) - podwieszane kosze na śmieci stal nierdzewna 210 Pokój do rozmów - stół i krzesła - sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 211 Pokój do rozmów - stół i krzesła - sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 212 Pokój do rozmów - stół i krzesła - sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 214 Pokój biurowy kierownika i zastępcy - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 215 Pomieszczenie biurowe sekcji świadczeń - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 10

11 216 Archiwum - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 217 Pomieszczenie biurowe - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 218 Sala wielofunkcyjna - stoły i krzesła - sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 219 Sala wielofunkcyjna - stoły i krzesła - sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 220 Sala wykładowa - stoły i krzesła - sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 221 Magazyn sali fitness - regały na sprzęt sportowy sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 222 Sala fitness - ściana składana do pom worki treningowe do boksu - drążki do podciągania 223 Sala fitness - hamaki antygrawitacyjne do jogi 224 Magazyn sali fitness - regały na sprzęt sportowy sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 225 Węzeł sanitarny - natryski bez brodzików, odpływy w posadzce - baterie natryskowe z mieszaczem, słuchawką na wężu i drążkiem z uchwytem na słuchawkę - ścianki giszetowe i drzwi do kabin natryskowych - z płyt z termicznie utwardzanej, prasowanej pod ciśnieniem żywicy, oklejonej obustronnie laminatem HPL o grubości co najmniej 10mm; pionowe krawędzie zaoblone, elementy mocujące i okucia - ze stali nierdzewnej; kolorystyka i wzornictwo musi zostać uzgodnione z Zamawiającym - haczyki ścienne stal nierdzewna 12 szt. - bateria stojąca, czasowa 11

12 - haczyk ścienny stal nierdzewna 1 szt. - podwieszany kosz na śmieci stal nierdzewna 226 Szatnia - haczyki ścienne na ubrania stal nierdzewna 15 szt. - siedziska sugerowane meble z istniejącego wyposażenia obiektu, po renowacji - szafki szatniowe zamykane na klucz 228 Sala fitness Pomieszczenie przeznaczone pod ćwiczenia siłowe, co wiąże się z wstawieniem i korzystaniem z urządzeń i sprzętów typu: Maszyna do ćwiczeń klatki piersiowej i pleców typu butterfly do wyciskania poziomego w siadzie oraz rozpiętek, maks. obciążenie 150 kg (+/-10kg), Maszyna wyciąg górny ze stosem, maks. obciążenie 150 kg (+/-10kg), min. waga stosu 100 kg, Zestaw stałych sztang ogumowanych: 5, 10, 15, 20, 25, 30, 35, 40, 45, 50 kg ze stojakiem, Zestaw hantli-odważników typu kettlebell (lub równoważny w zakresie kształtu i funkcjonalności) po 2 sztuki z każdej wagi: 8, 12, 16, 20, 24, 28, 32 kg, Brama do siłowni z wyciągami, szer. 400 cm (+/-3cm), obciążenie w stosie 32x5 kg, Ergometr wioślarski wyposażony w monitor LCD PM5 i niklowany łańcuch, możliwość regulacji oporu turbiny powietrznej od 1 do 10, W związku z powyższym należy zbadać wytrzymałość stropu i jeżeli okaże się to konieczne przewidzieć odpowiednie wzmocnienie. 229 Węzeł sanitarny - natryski bez brodzików, odpływy w posadzce - baterie natryskowe z mieszaczem, słuchawką na wężu i drążkiem z uchwytem na słuchawkę - kabina dla osób poruszających się na wózku - zasłona prysznicowe na drążku ze stali nierdzewnej - ścianki giszetowe i drzwi do pozostałych kabin natryskowych - z płyt z termicznie utwardzanej, prasowanej pod ciśnieniem żywicy, oklejonej obustronnie laminatem HPL o grubości co najmniej 10mm; pionowe krawędzie zaoblone, elementy mocujące i okucia - ze stali nierdzewnej; kolorystyka i wzornictwo musi zostać uzgodnione z Zamawiającym - haczyki ścienne stal nierdzewna 13 szt. ( w tym 1 w toalecie) białym dla osób niepełnosprawnych i możliwością zamontowania obustronnych poręczy, - poręcze ze stali nierdzewnej, uchylne, montowane do ściany, w tym jedna z uchwytem na papier toaletowy, dla osób niepełnosprawnych (dopuszczalna umywalka ze zintegrowanymi poręczami) - syfon podtynkowy, mosiężny, chrom, lub inox - bateria stojąca, czasowa, z dźwignią dla niepełnosprawnych 12

13 - poręcze ze stali nierdzewnej, montowane do ściany (o ile umywalka jest bez poręczy)- lustro wklejone między płytki - podwieszany kosz na śmieci stal nierdzewna 230 Szatnia - haczyki ścienne na ubrania stal nierdzewna 15 szt. - siedziska sugerowane meble z istniejącego wyposażenia obiektu, po renowacji - szafki szatniowe zamykane na klucz II piętro 302 Korytarz - siedziska i stoliki sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 303 Toaleta męska - pisuar ceramiczny, biały z natynkową spłuczką ciśnieniową - bateria stojąca, czasowa - podwieszany kosz na śmieci - stal nierdzewna Uwaga: należy ujednolicić wykończenie wszystkich elementów metalowych (w tym baterii i syfonu) dopuszczalny inox, lub poler Całe wyposażenie w standardzie wymaganym dla obiektów użyteczności publicznej o intensywnym użytkowaniu, zgodnie z opisem w PFU 304 Toaleta damska - bateria stojąca, czasowa 13

14 - podwieszany kosz na śmieci stal nierdzewna 305 Toaleta dla osoby niepełnosprawnej białym dla osób niepełnosprawnych i możliwością zamontowania obustronnych poręczy, - poręcze ze stali nierdzewnej, uchylne, montowane do ściany, w tym jedna z uchwytem na papier toaletowy, dla osób niepełnosprawnych (dopuszczalna umywalka ze zintegrowanymi poręczami) - syfon podtynkowy, mosiężny, chrom, lub inox - bateria stojąca, czasowa, z dźwignią dla niepełnosprawnych - poręcze ze stali nierdzewnej, montowane do ściany (o ile umywalka jest bez poręczy) - haczyki ścienne stal nierdzewna 4 szt. - podwieszany kosz na śmieci - stal nierdzewna - przewijak dla niemowląt o rozmiarach co najmniej 1,1x0,65 m odkładany ze ściany do pozycji poziomej 306 Aneks socjalny - syfon butelkowy, mosiężny, chrom, lub inox - bateria stojąca z mieszaczem Wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika: - meble kuchenne szafki stojące i wiszące wg projektu indywidualnego - sprzęt AGD wbudowany: zlewozmywak 2-komorowy z ociekaczem i kuchenną baterią stojącą, zmywarka, - pozostały sprzęt: czajnik elektryczny, kuchenka MW - stół i krzesła 307 Gabinet pielęgniarki - półpostument - bateria stojąca z mieszaczem - dozownik ręczników jednorazowych stal nierdzewna 14

15 Pozostałe wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 308 Gabinet lekarza - półpostument - bateria stojąca z mieszaczem - dozownik ręczników jednorazowych stal nierdzewna Pozostałe wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 309 Sekretariat - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 310 Gabinet ordynatora - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 311 Toaleta damska - miski ustępowe podwieszane ceramiczne, białe, z deskami z tworzywa duroplast w kolorze - systemy podtynkowe z przyciskami ze stali nierdzewnej - umywalki ceramiczne, białe - syfony butelkowe, mosiężne, chrom, lub inox lub półpostumenty ceramiczne - baterie stojące, czasowe - lustra wklejone między płytki - dozowniki mydła w płynie stal nierdzewna, pojemność 1l - suszarki elektryczne do rąk stal nierdzewna - pojemniki na papier toaletowy stal nierdzewna; rola Ø cm - haczyki ścienne stal nierdzewna 4 szt. (w tym po 1 szt w każdej kabinie) - podwieszane kosze na śmieci stal nierdzewna 312 Toaleta męska - miski ustępowe podwieszane ceramiczne, białe, z deskami z tworzywa duroplast w kolorze - systemy podtynkowe z przyciskami ze stali nierdzewnej - pisuary ceramiczne, białe z natynkowymi spłuczkami ciśnieniowymi - umywalki ceramiczne, białe - syfony butelkowe, mosiężne, chrom, lub inox lub półpostumenty ceramiczne - baterie stojące, czasowe - lustra wklejone między płytki - dozowniki mydła w płynie stal nierdzewna, pojemność 1l - suszarki elektryczne do rąk stal nierdzewna - pojemniki na papier toaletowy stal nierdzewna; rola Ø cm - podwieszane kosze na śmieci stal nierdzewna - szczotki do wc podwieszane 313 Toaleta personelu medycznego 15

16 - bateria stojąca, - podwieszany kosz na śmieci - stal nierdzewna - zlew gospodarczy ze stali nierdzewnej - bateria ścienna, natynkowa, wannowo-prysznicowa z ruchomą wylewką, wężem z tworzywa sztucznego, słuchawką prysznicową i zintegrowanym uchwytem na słuchawkę - haki ścienne ze stali nierdzewnej na mopy i szczotki 4 szt. - suszarka ścienna, składana na ścierki 314 Sala terapii indywidualnej - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 316 Szatnia - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 318 Sala terapii grupowej / sala lekcyjna - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 319 Pokój terapii indywidualnej - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 320 Pokój terapii indywidualnej - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 321 Sala terapii grupowej / sala lekcyjna - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 322 Sala terapii grupowej / sala lekcyjna - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 323 Sala terapii grupowej / sala lekcyjna - wyposażenie stałe i ruchome - zakup i montaż po stronie Użytkownika 324 Łazienka dla dzieci - bateria stojąca z mieszaczem 2 szt. - haczyki ścienne stal nierdzewna 6 szt. - natrysk bez brodzika, odpływ w posadzce - bateria natryskowa z mieszaczem, słuchawką na wężu i drążkiem z uchwytem na słuchawkę z regulacją wysokości i kąta nachylenia - siedzisko prysznicowe, uchylne, z tworzywa sztucznego na konstrukcji ze stali nierdzewnej - uchwyt ścienny, prysznicowy ze stali nierdzewnej - zasłona prysznicowa na drążku ze stali nierdzewnej 16

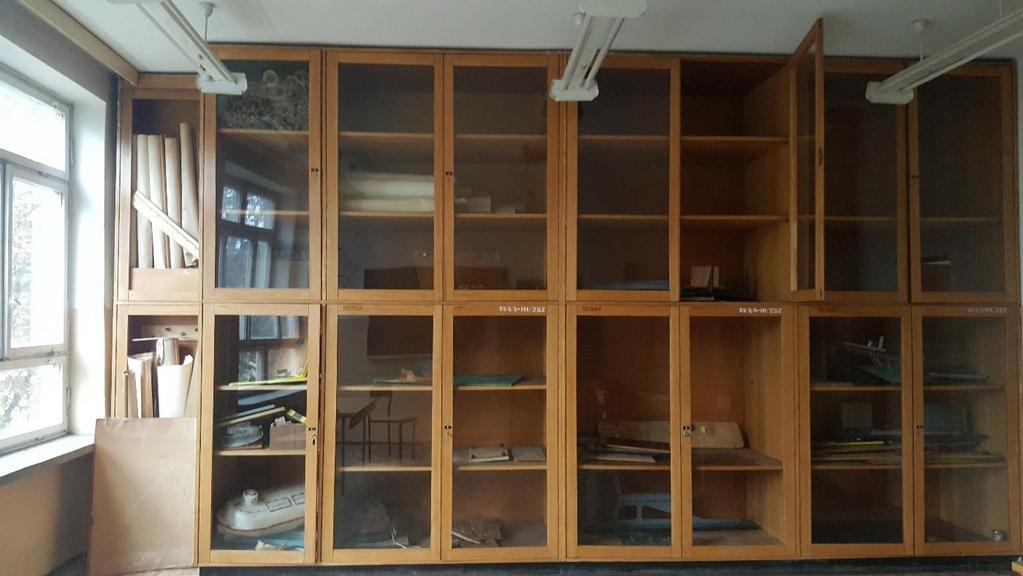

17 Całe wyposażenie w standardzie wymaganym dla przedszkoli, montaż sprzętów na wysokości odpowiedniej dla małych dzieci. 325 Zaplecze sali - regały sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 326 Sala zajęć warsztatowych z dziećmi - wyposażenie stałe i ruchome - zakup i montaż po stronie Zamawiającego sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 328 Sala warsztatów - szafy pomiędzy pracownią plastyczną a strefą warsztatową Wykonawca jest zobowiązany przenieść istniejącą zabudowę z sali lekcyjnej (pokazaną na dołączonym zdjęciu) dostosowując projektowane otwory w ścianie nośnej do modułów szafy. - Węższe moduły uzupełniające zabudowę, otwarte od strony strefy warsztatowej należy wykonać na wymiar, jako szafy z drzwiami rozwiernymi, pełnymi, z płyty laminowanej, w kolorystyce ustalonej z Zamawiającym, zamykane na klucz. Wyposażenie węższych modułów: półki z regulacją wysokości, szuflady wewnętrzne na prowadnicach rolkowych i drążki na ubrania szczegóły rozmieszczenia wyposażenia należy uzgodnić z Zamawiającym. Dolne fronty do wysokości 170 cm wykończone lustrami. - stoły i krzesła sugerowane meble z istniejącego wyposażenia obiektu, po renowacji 330 Strefa mycia rąk i pędzli Wyposażenie stałe zakup i montaż po stronie Wykonawcy: - zabudowa meblowa - szafki stojące gł. 60 cm, wys. blatu cm; z płyty laminowanej (kolorystyka jak w zabudowie Sali 328); szafki z frontami rozwiernymi i półkami, 1 szafka z szufladami szer. ok. 60 cm; na cokole wykończonym stalą nierdzewną, z uszczelką silikonową przy posadzce; blat postforming (kolorystyka i faktura do ustalenia z Zamawiającym); 2 zlewozmywaki jednokomorowe, ze stali nierdzewnej, nakładane na blat; z baterią kuchenną, stojącą z mieszaczem; - szafki wiszące spód 50 cm nad blatem; wysokość do stropu; głębokość 40 cm; z oświetleniem podszafkowym, punktowym LED (6 punktów) - umywalki ceramiczne, białe 2 szt. - półpostumenty ceramiczne - baterie stojące z mieszaczem - 1 dozownik mydła w płynie stal nierdzewna, pojemność 1l - haczyki ścienne stal nierdzewna 4 szt. UWAGI: 1. Biały montaż - należy w całym budynku stosować jedną linię wzorniczą, wyjątkiem są pomieszczenia : przybory sanitarne ze stali nierdzewnej ta sama linia wzornicza dla całego pomieszczenia i 324 łazienki dla małych dzieci ta sama linia wzornicza dla obu pomieszczeń 2. Baterie muszą być być mosiężne z ceramiczną głowicą. 3. Armatura łazienkowa - należy w całym budynku stosować jedną linię wzorniczą. 17

18 Wyjątkiem mogą być baterie umywalkowe dla osób niepełnosprawnych i dla małych dzieci (pomieszczenia 120 i 324). W ostatnim wypadku dopuszcza się zastosowanie kolorowych baterii. 4. Należy ujednolicić wykończenie wszystkich elementów metalowych (w tym: okuć drzwiowych, oraz armatury, uchwytów dla osób niepełnosprawnych, podajników, uchwytów meblowych, haczyków etc) dopuszczalne wykończenia - inox, lub poler. Niedopuszczalne jest stosowanie elementów w różnym wykończeniu w ramach jednego pomieszczenia. Wykończenie uzgodnić z Zamawiającym. 5. Całe wyposażenie w standardzie wymaganym dla obiektów użyteczności publicznej o intensywnym użytkowaniu, zgodnie z opisem w PFU SZAFY DO PRZENIESIENIA Z SALI LEKCYJNEJ DO POMIESZCZENIA
