1 OŚRODEK SZKOLENIA PAŃSTWOWEJ INSPEKCJI PRACY Zestawienie mebli Załącznik nr 7 do SIWZ str. 1

2 I. Przedmiot zamówienia Przedmiotem zamówienia jest wykonanie mebli (zabudowy meblowe szafy i aneksy kuchenne, panele w przedpokojach, półki) i ich montaż w pokojach hotelowych zabytkowego obiektu H.Scharouna Park Hotel. Zamawiający przewiduje wykonanie zabudowy meblowej i półek w 5 pokojach o numerach 40, 41,42,43,44. Zakres wyposażenia meblowego dla każdego pokoju jest jednakowy, jednakże w każdym pokoju należy dostosować wymiary mebli do wnęk, których wymiary nie są jednakowe. Poniżej zamieszczone zostały rysunki mebli, wraz z wstępnymi wymiarami niezbędnymi do dokonania wyceny niezbędnych prac. Po stronie Wykonawcy leżeć będzie ustalenie ostatecznych wymiarów (w każdym pokoju) zabudowy szafy wnękowej w sypialni, aneksu kuchennego, półki nad biurko w sypialni i panelu na ubrania wraz z półką na walizki. Szafki wiszące nad łóżkiem mają ustalone wymiary. W opisie poniżej znajdują się wymagania dotyczące materiału z jakiego należy wykonać meble, ich kolorystyka i sposób wykończenia. Nieokreślone przez Zamawiającego szczegóły wykończenia np. sposób łączenia płyt, zawiasy itp. pozostają do uzgodnienia z Zamawiającym na etapie przygotowawczym. II. Zestawienie mebli: 1) Pokoje nieparzyste (tj. nr 41 i nr 43) - panel na ubrania (z lustrem i półką na bagaż) 2 komplety; - aneks kuchenny (szafki z wbudowaną lodówką, zlewozmywakiem i baterią zlewozmywakową, panel szklany, szafki wiszące) 2 komplety; - szafa wnękowa w sypialni 2 szt.; - półki nad łóżko (wraz z kinkietem) 2 szt.; - półki nad biurko (w sypialni, wiszące obok szafy wnękowej) 2 szt. 2) Pokoje parzyste (tj. nr 40, nr 42 i nr 44) - panel na ubrania (z lustrem i półką na bagaż) 3 komplety; - aneks kuchenny (szafki z wbudowaną lodówką, zlewozmywakiem i baterią zlewozmywakową, panel szklany, szafki wiszące) 3 komplety; - szafa wnękowa w sypialni 3 szt.; - półki nad łóżko (wraz z kinkietem) 3 szt.; - półki nad biurko (w sypialni, wiszące obok szafy wnękowej) 3 szt. str. 2

Zakres wyposażenia meblowego dla każdego pokoju jest jednakowy, jednakże w każdym pokoju należy dostosować wymiary mebli do wnęk, których wymiary nie są jednakowe.

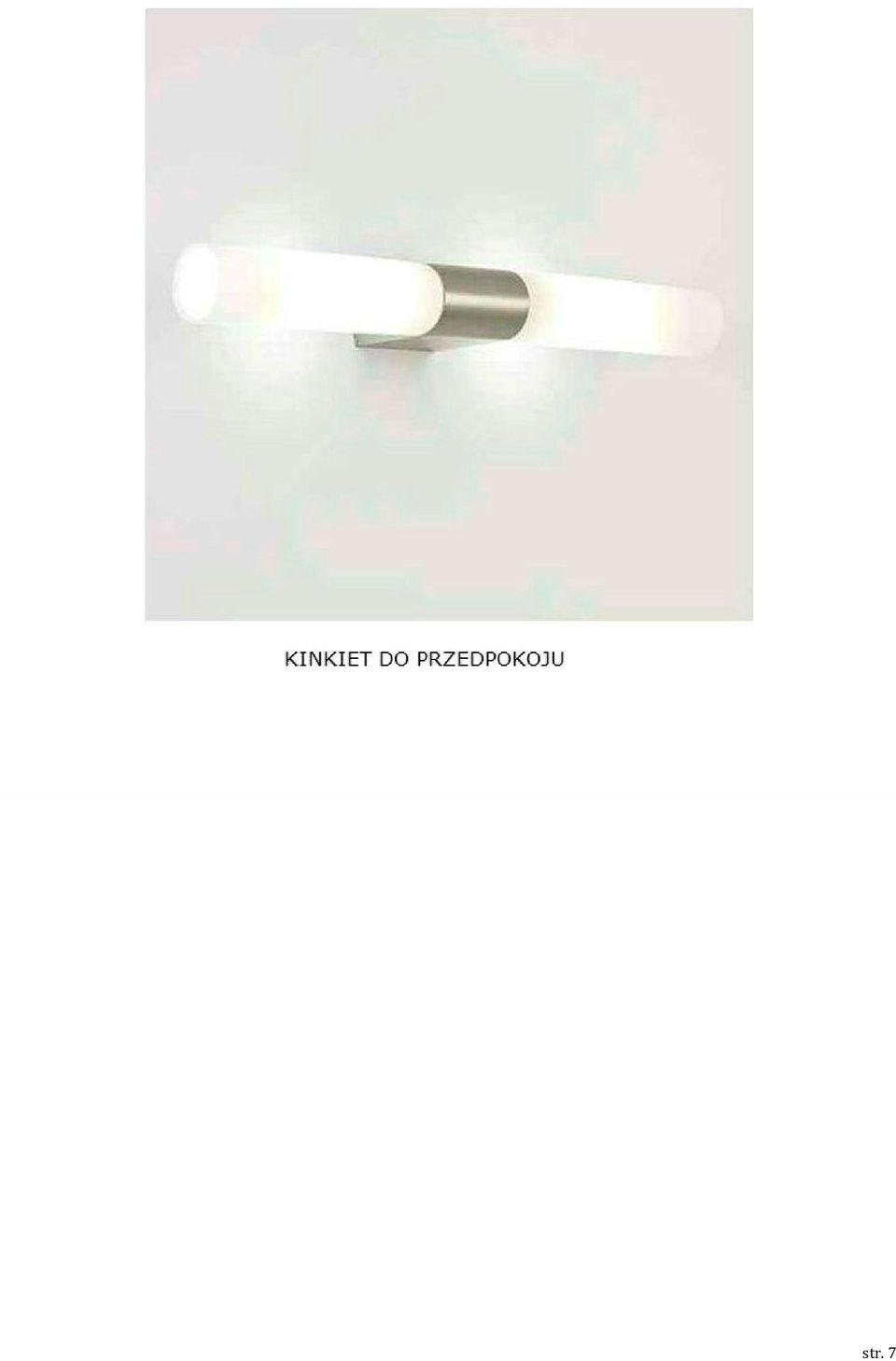

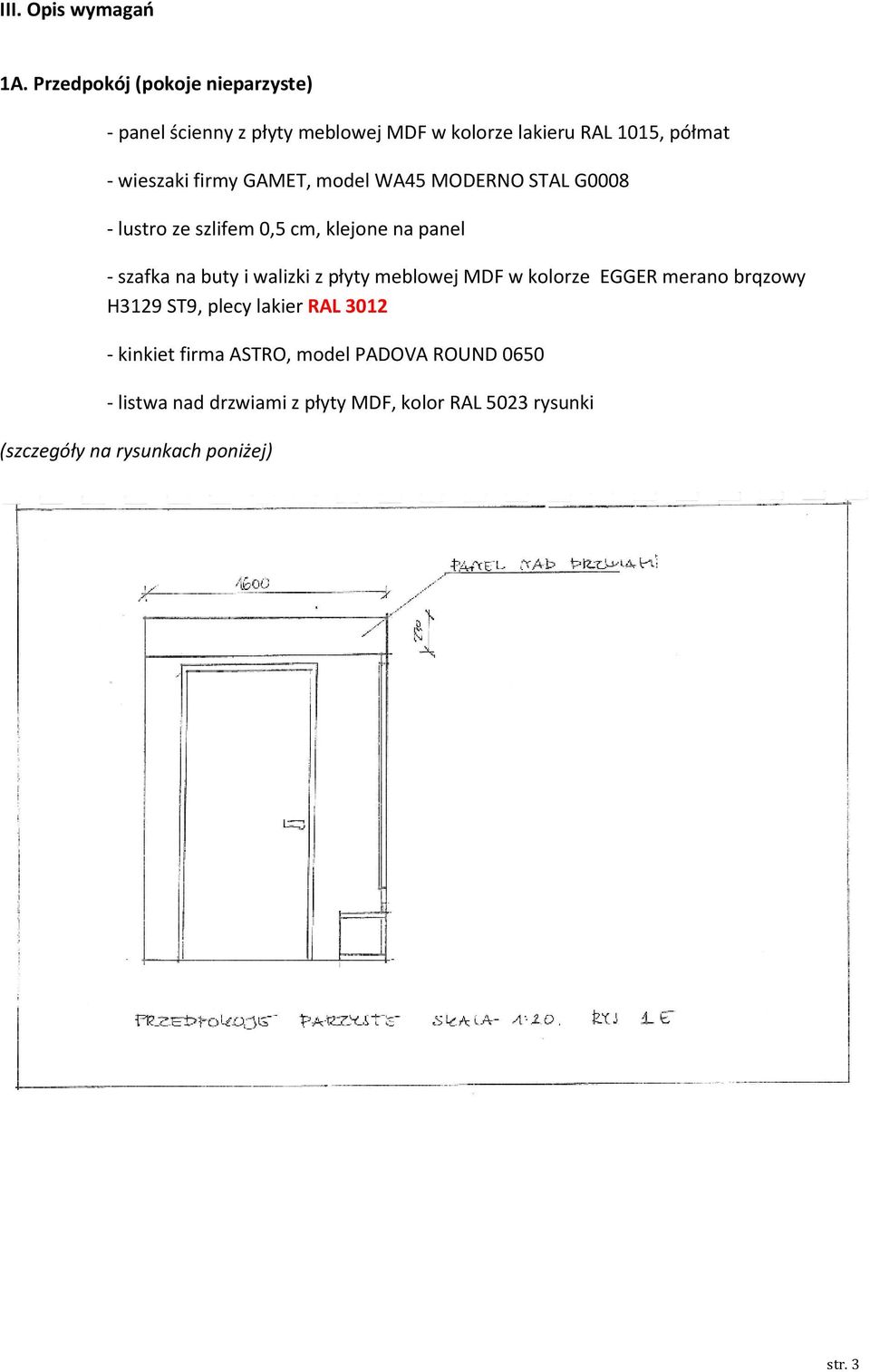

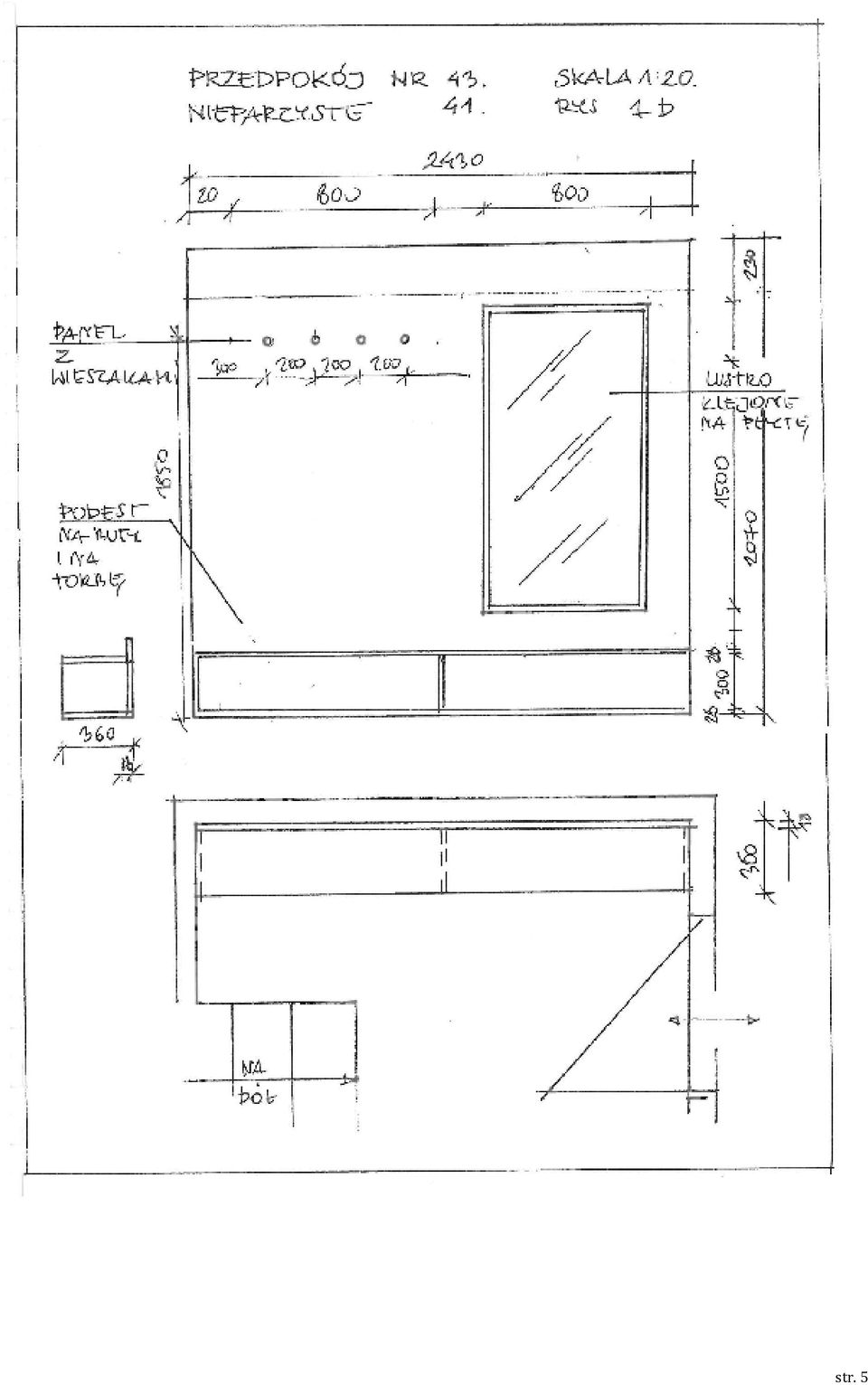

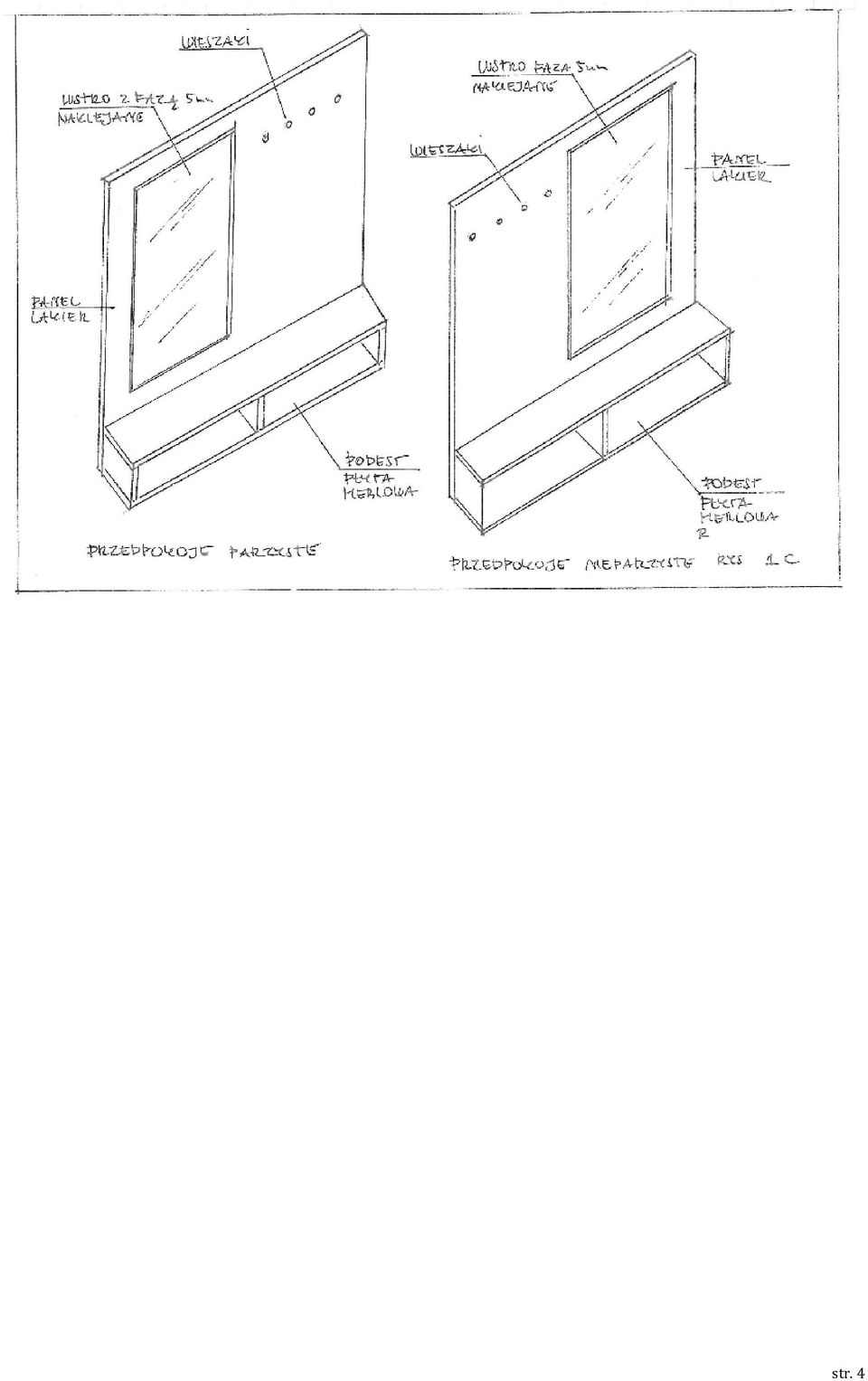

3 III. Opis wymagań 1A. Przedpokój (pokoje nieparzyste) - panel ścienny z płyty meblowej MDF w kolorze lakieru RAL 1015, półmat - wieszaki firmy GAMET, model WA45 MODERNO STAL G lustro ze szlifem 0,5 cm, klejone na panel - szafka na buty i walizki z płyty meblowej MDF w kolorze EGGER merano brqzowy H3129 ST9, plecy lakier RAL kinkiet firma ASTRO, model PADOVA ROUND listwa nad drzwiami z płyty MDF, kolor RAL 5023 rysunki (szczegóły na rysunkach poniżej) str. 3

GAMET, model WA45 MODERNO STAL G0008 - lustro ze szlifem 0,5 cm, klejone na panel - szafka na buty i walizki z płyty

4 str. 4

5 str. 5

6 str. 6

7 str. 7

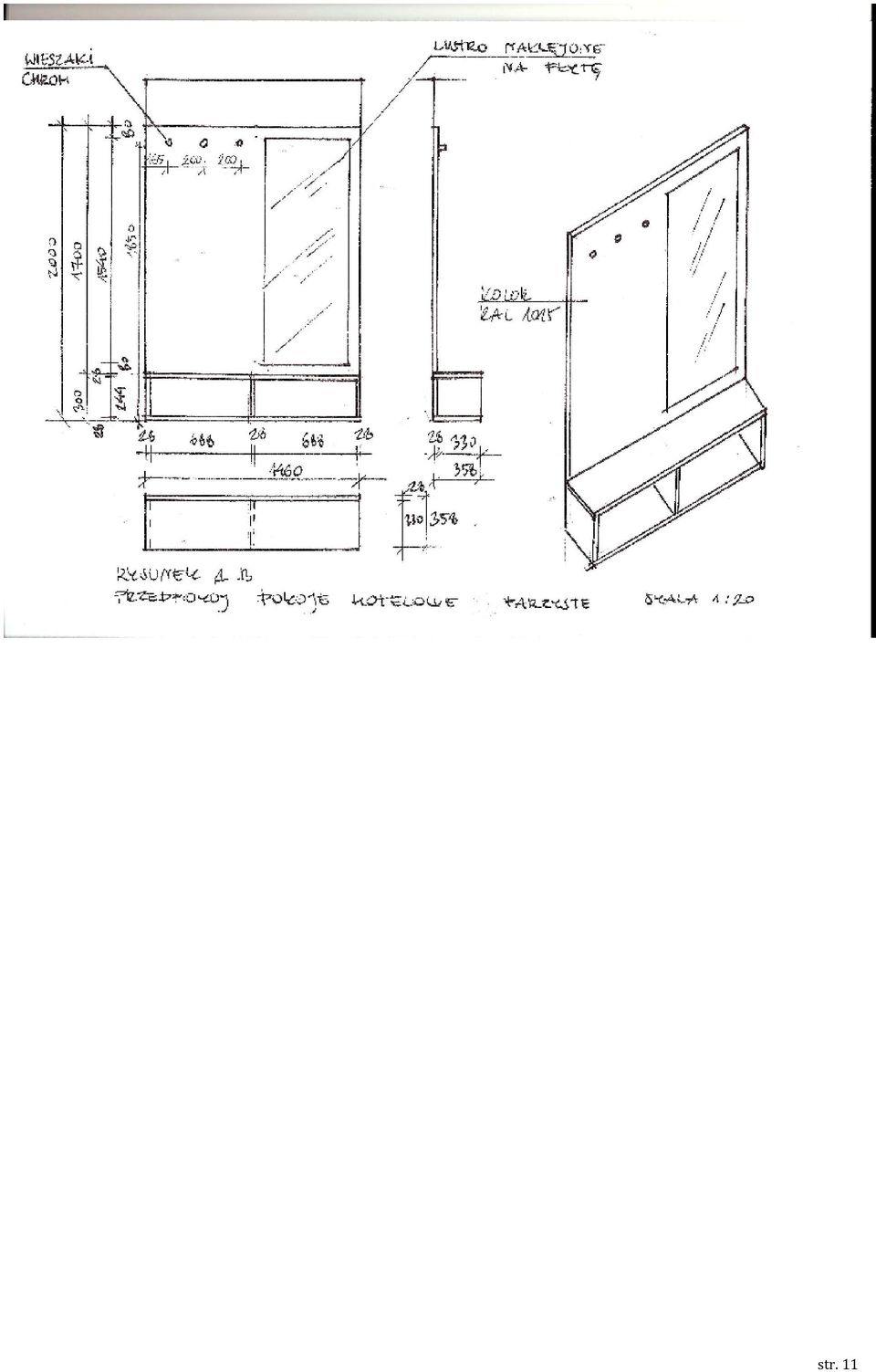

8 1B. Przedpokój (pokoje parzyste) - panel ścienny z płyty meblowej MDF w kolorze lakieru RAL 1015, półmat - wieszaki firmy GAMET, model WA45 MODERNO STAL G lustro ze szlifem 0,5 cm, klejone na panel - szafka na buty i walizki z płyty meblowej MDF w kolorze EGGER merano brqzowy H3129 ST9, plecy lakier RAL kinkiet firma ASTRO, model PADOVA ROUND listwa nad drzwiami (jak na rys. dla pokoi nieparzystych) z płyty meblowej MDF, kolor RAL 3012 (szczegóły na rysunkach poniżej) str. 8

meblowej MDF w kolorze EGGER merano brqzowy H3129 ST9, plecy lakier RAL 1015 - kinkiet firma ASTRO, model PADOVA ROUND 0650

9 str. 9

10 str. 10

11 str. 11

12 str. 12

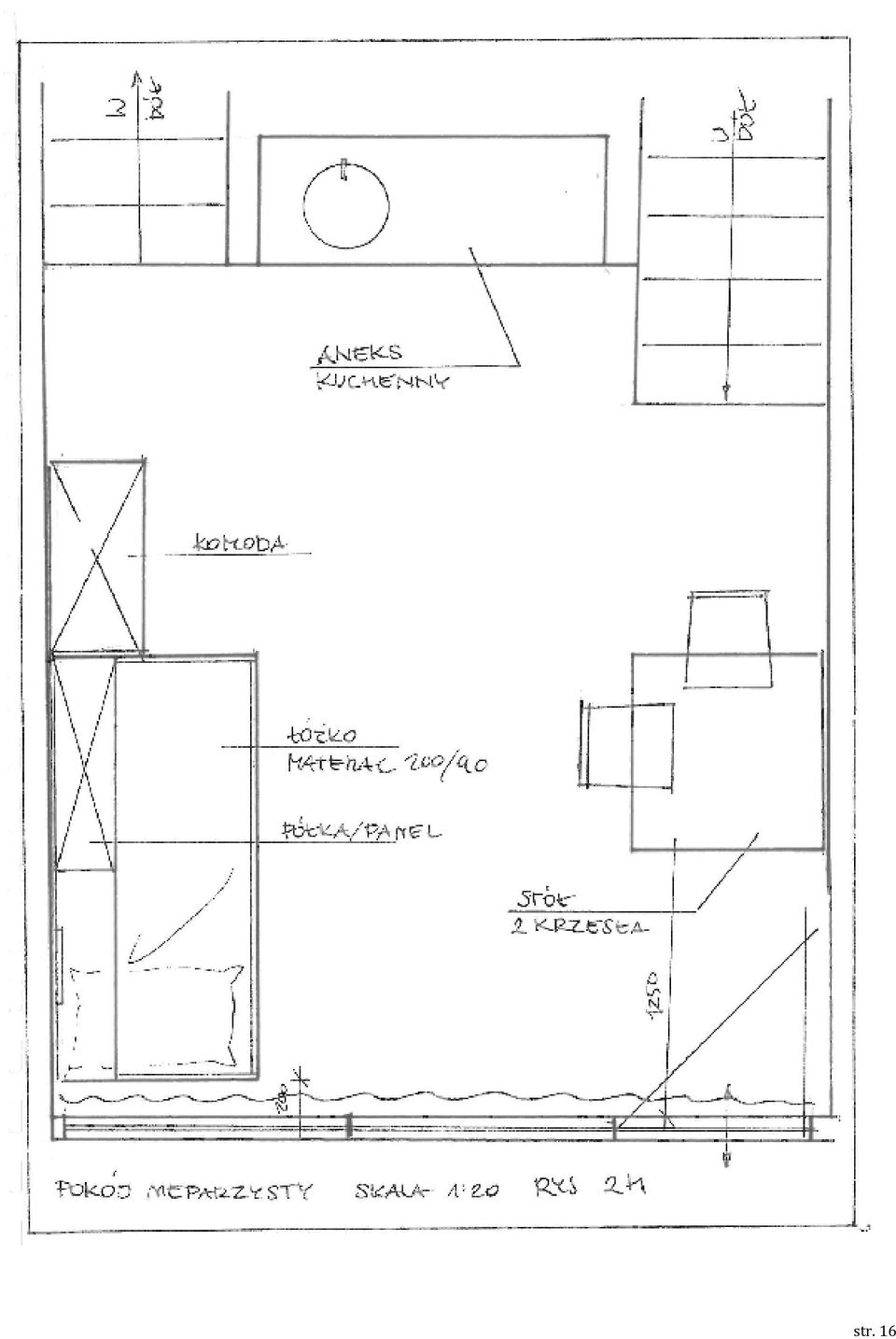

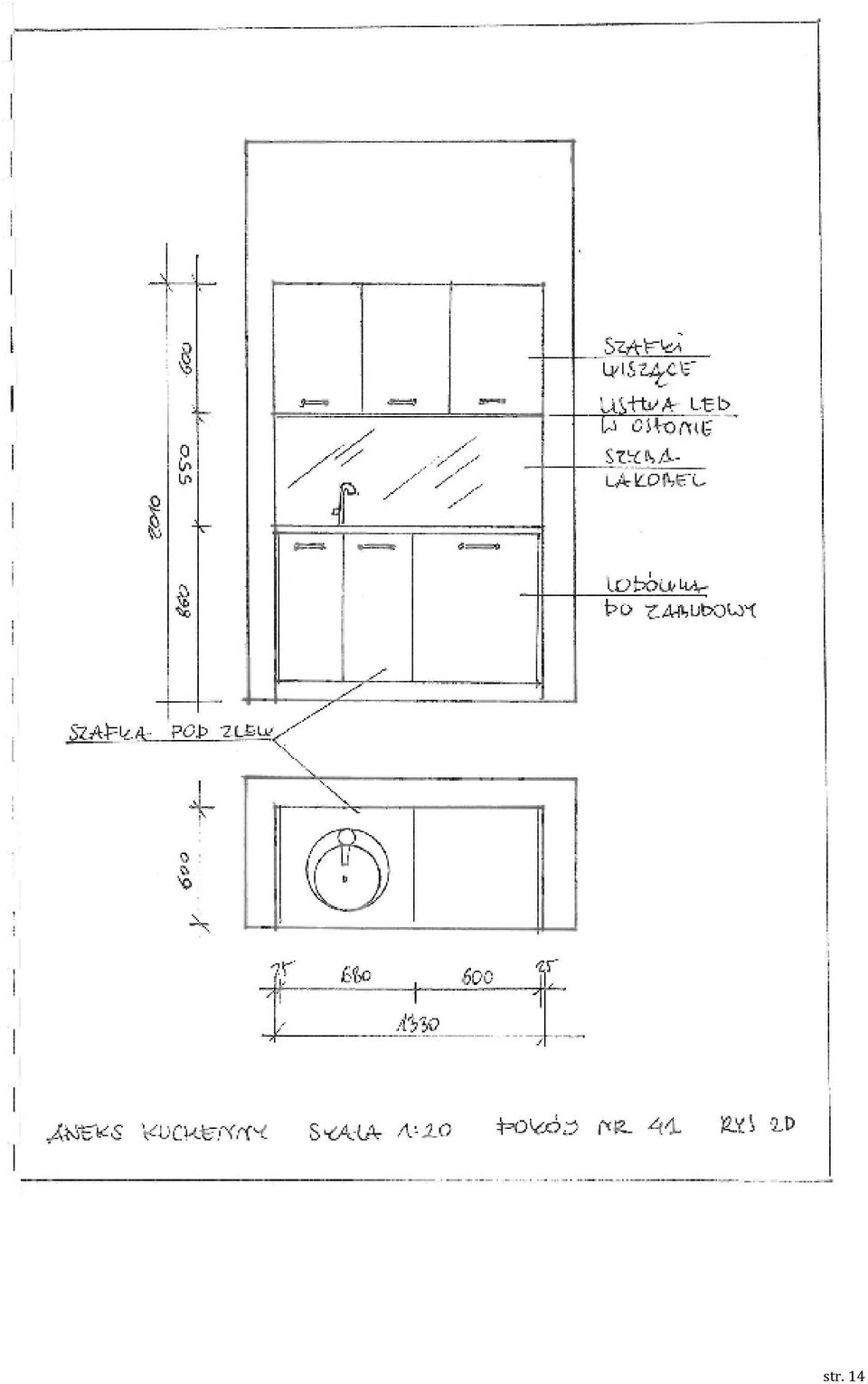

13 2A. Aneks kuchenny (pokoje nieparzyste) (szczegóły na rysunkach) - meble z płyty meblowej MDF, lakier RAL kolor 1015 (szafka stojąca i szafka wisząca, z półkami wewnętrznymi - blat firmy ABET LAMINATI, colours&textures 868 CLIMB - ściana między szafkami dolnymi a górnymi - szyba lakierowana lakobel, kolor metaliczny, niebieski REF oświetlenie podszafkowe - listwa led, w korytku z pleksą, długość jak na rysunkach. - uchwyty meblowe firmy GAMET UN97 znal (160 mm) G0007 nikiel szczotkowany (lub zamiennik uchwyt US28 ZnAL 0096 G bateria zlewozmywakowa firmy ARMATURA, model SYMETRIC kod , kolor chrom - zlew 1 komorowy z otworem na baterie firmy DEANTE ze stali nierdzewnej NEO KANON ZNK3813, firmy PYRAMIS model KIBA LEN , średnicy 45cm - lodówka zabudowana w szafce stojącej str. 13

14 str. 14

15 str. 15

16 str. 16

17 str. 17

18 2B. Aneks kuchenny (pokoje parzyste) (szczegóły na rysunkach) - meble z płyty meblowej MDF, lakier RAL kolor 1015 (szafka stojąca i szafka wisząca, z półkami wewnętrznymi - blat firmy ABET LAMINATI, colours&textures 868 CLIMB - ściana między szafkami dolnymi a górnymi - szyba lakierowana lakobel, kolor metaliczny, miedź intensywan REF oświetlenie podszafkowe - listwa led, w korytku z pleksą, długość jak na rysunkach. - uchwyty meblowe firmy GAMET UN97 znal (160 mm) G0007 nikiel szczotkowany (lub zamiennik uchwyt US28 ZnAL 0096 G bateria zlewozmywakowa firmy ARMATURA, model SYMETRIC kod , kolor chrom - zlew 1 komorowy z otworem na baterie firmy DEANTE ze stali nierdzewnej NEO KANON ZNK3813, firmy PYRAMIS model KIBA LEN , średnicy 45cm - lodówka zabudowana w szafce stojącej str. 18

19 str. 19

20 str. 20

21 str. 21

22 str. 22

23 3A. Pokój mieszkalny (pokoje nieparzyste) - półka wisząca z płyty meblowej MDF, plecy kolor lakier RAL 5023, ramiak - płyta meblowa EGGER, kolor merano brązowy H3129 ST9 - kinkiet na panelu nad łóżkiem firmy ASTRO, model PADOVA, kod 0650 sztuk 1 (szczegóły rysunki na rysunkach) str. 23

24 str. 24

25 str. 25

26 str. 26

27 3B. Pokój mieszkalny (pokoje parzyste) - półka wisząca z płyty meblowej MDF, plecy kolor lakier RAL 3012n, ramiak - płyta meblowa EGGER, kolor merano brązowy H3129 ST9 - kinkiet na panelu nad łóżkiem firmy ASTRO, model PADOVA, kod 0650 sztuk 1 (szczegóły rysunki na rysunkach) str. 27

28 str. 28

29 4A. Sypialnia (pokoje nieparzyste) -meble - zabudowa szafy z płyty meblowej MDF, kolor RAL 1015 półmat - półka nad biurkiem z płyty meblowej MDF, kolor lakieru RAL 5023 półmat, niebieski - półka nad łóżkiem, plecy płyta MDF w kolorze lakieru RAL 5023 półmat, ramiak półki płyta MDF w kolorze płyty meblowej EGGER merano brqzowy H3129 ST9 - kinkiet na panelu nad łóżkiem firmy ASTRO, seria PADOVA ROUND kod 0650 sztuk 1 - uchwyty meblowe firmy GAMET UN97 znal (160 mm) G0007 nikiel szczotkowany (lub zamiennik uchwyt US28) ZnAI 0096 G0007 (szczegóły na rysunkach poniżej) str. 29

30 str. 30

31 str. 31

32 str. 32

33 str. 33

34 str. 34

35 str. 35

36 str. 36

37 str. 37

38 4B. Sypialnia (pokoje parzyste) -meble - zabudowa szafy z płyty meblowej, kolor RAL 1015, półmat - półka nad biurkiem z płyty meblowej, kolor lakieru RAL 3012 półmat, - półka nad łóżkiem, plecy kolor lakieru RAL 3012 półmat, ramiak półki w kolorze płyty meblowej EGGER merano brqzowy H3129 ST9 - kinkiet na panelu nad łóżkiem firmy ASTRO, seria PADOVA ROUND kod 0650 sztuk 1 - uchwyty meblowe firmy GAMET UN97 znal (160 mm) G0007 nikiel szczotkowany (lub zamiennik uchwyt US28) ZnAI 0096 G0007 (szczegóły na rysunkach) str. 38

39 str. 39

40 str. 40

41 str. 41

42 str. 42

43 str. 43

44 str. 44

45 str. 45

46 str. 46
