1 Connect. Contact. Control Seria NBS40 Hamulec bezpieczeństwa Instrukcja obsługi i konserwacji

2 Stan rewizji dokumentu: Nr dokumentu Data Wersja Zmiana Strony PSP02-ENG Pierwsze wydanie wszystkie Spis treści 1. Ważne informacje podstawowe Wskazówki prawne Dodatkowa dokumentacja Szkolenie Konwencje zastosowane w niniejszej instrukcji obsługi i konserwacji Informacje ogólne i dotyczące bezpieczeństwa Przestrzeganie instrukcji obsługi i konserwacji Obowiązki eksploatatora Użytkowanie zgodnie z przeznaczeniem Użytkowanie niezgodne z przeznaczeniem Warunki otoczenia Zagrożenia i środki zapobiegawcze Zagrożenia elektryczne Zagrożenia mechaniczne Opis Montaż Skontrolować części pod kątem uszkodzeń transportowych Otwór montażowy i otwory na śruby Podłączenie elektryczne Rozruch/kontrola działania Konserwacja Okresy konserwacyjne Wymiana przełączników zaskokowych typu S Wymiana przełączników zaskokowych typu S Części zamienne Klucz oznaczenia typu Dane techniczne Załącznik Wymiary hamulca bezpieczeństwa mocowanie od tyłu Wymiary hamulca bezpieczeństwa mocowanie od przodu Notatki Hamulec bezpieczeństwa NBS40

3 Ważne informacje podstawowe 1. Ważne informacje podstawowe 1.1 Wskazówki prawne 1.2 Dodatkowa dokumentacja Bez wyraźnego pisemnego zezwolenia firmy SCHALTBAU GmbH niniejsza instrukcja jako całość ani jako poszczególne części nie może być kopiowana, rozprowadzana, zmieniana ani przekazywana elektronicznie lub mechanicznie, tłumaczona na inny język lub wykorzystywana w inny sposób. Firma SCHALTBAU GmbH nie odpowiada za szkody wynikające z powodu nieprzestrzegania lub jedynie częściowego przestrzegania instrukcji obsługi. Dodatkowa dokumentacja obejmuje dokumentację techniczną części innych producentów, karty charakterystyki materiałów lub listy kontrolne i protokoły, np. z wykonanych prac konserwacyjnych. 1.3 Szkolenie Firma SCHALTBAU GmbH oferuje również dodatkowe szkolenia dla klientów. Zainteresowanych zapraszamy do kontaktu. 1.4 Konwencje zastosowane w niniejszej instrukcji obsługi i konserwacji Niniejsza instrukcja obsługi i konserwacji opisuje sposób montażu, obsługi i konserwacji hamulca bezpieczeństwa. Odsyłacze zostały w niniejszej instrukcji obsługi i konserwacji oznaczone pogrubioną kursywą. Poniższe symbole zastosowano w celu podkreślenia szczególnie ważnych instrukcji. NIEBEZPIECZEŃSTWO Wskazuje na niebezpieczną sytuację stanowiącą bezpośrednie zagrożenie. Jeśli do niej dojdzie, skutkiem może być śmierć lub najcięższe obrażenia. OSTRZEŻENIE Wskazuje na potencjalną niebezpieczną sytuację. Jeśli do niej dojdzie, skutkiem może być śmierć lub najcięższe obrażenia. OSTROŻNIE Wskazuje na potencjalną niebezpieczną sytuację. Jeśli do niej dojdzie, skutkiem mogą być średnie lub lekkie obrażenia. UWAGA Wskazuje na potencjalnie szkodliwą sytuację. Jeśli do niej dojdzie, może dojść do uszkodzenia podzespołów, systemu lub przedmiotów w jego otoczeniu. Wskazuje na cechy i metody techniczne mające na celu ułatwienie pracy lub podaje informacje o szczególnym znaczeniu. Hamulec bezpieczeństwa NBS40 3

4 Informacje ogólne i dotyczące bezpieczeństwa 2. Informacje ogólne i dotyczące bezpieczeństwa 2.1 Przestrzeganie instrukcji obsługi i konserwacji 2.2 Obowiązki eksploatatora Urządzenie elektryczne opisane w niniejszej instrukcji stanowi część instalacji do zastosowania w pojazdach szynowych i obiektach przemysłowych. Urządzenie zostało wykonane i sprawdzone zgodnie z odpowiednimi uznanymi zasadami technicznymi. W przypadku niewłaściwego zastosowania, nieprawidłowej obsługi, niedostatecznej konserwacji i nieupoważnionego dostępu, urządzenia elektryczne mogą powodować najpoważniejsze szkody zdrowotne i materialne. Dlatego konieczne jest dokładne przestrzeganie niniejszej instrukcji podczas obsługi, montażu i konserwacji urządzenia. Planowanie i wykonywanie instalacji mechanicznych i elektrycznych, transport, instalacja i uruchomienie, a także prace konserwacyjne i naprawcze mogą być wykonywane wyłącznie przez odpowiedzialny personel specjalistyczny, dysponujący odpowiednią wiedzą fachową. Dotyczy to zarówno przestrzegania ogólnych przepisów dotyczących instalacji i bezpieczeństwa podczas prac przy instalacjach elektroenergetycznych (np. DIN, VDE), jak również fachowego zastosowania dozwolonych narzędzi, a w razie potrzeby także stosowania osobistego wyposażenia ochronnego. Podczas montażu, eksploatacji lub magazynowania należy chronić urządzenia elektryczne przed wilgocią i pyłem. W razie wątpliwości zaleca się skorzystanie ze wsparcia i usług firmy SCHALTBAU GmbH podczas prac związanych z montażem, rozruchem oraz zadań serwisowych. Personel musi przeczytać i zrozumieć niniejszą instrukcję obsługi i konserwacji, a także przestrzegać jej podczas wykonywania wszelkich prac. Należy starannie przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa! Należy przestrzegać wszystkich obowiązujących regulacji krajowych, przepisów BHP oraz przepisów ochrony środowiska, a także uznanych zasad bezpieczeństwa technicznego dotyczących bezpiecznego i prawidłowego wykonywania pracy. Należy regularnie kontrolować wszystkie urządzenia ochronne i zabezpieczające pod kątem prawidłowego działania. Prace przy wyposażeniu elektrycznym mogą być wykonywane wyłącznie przez wykwalifikowanego elektryka lub przez poinstruowane osoby pod kierownictwem i nadzorem wykwalifikowanego elektryka, zgodnie z zasadami elektrotechniki. Wykwalifikowany personel to osoby, które na podstawie specjalistycznego wykształcenia, wiedzy i doświadczenia, a także znajomości odnośnych przepisów, potrafią ocenić zlecone im prace i rozpoznać możliwe zagrożenia. Należy wyraźnie poinformować personel, kto jest odpowiedzialny za prace konserwacyjne przy hamulcu bezpieczeństwa. Personel znajdujący się w trakcie szkolenia, przyuczania, instruktażu lub ogólnego kształcenia może wykonywać prace przy hamulcu bezpieczeństwa wyłącznie pod stałym nadzorem doświadczonej osoby. 4 Hamulec bezpieczeństwa NBS40

5 Informacje ogólne i dotyczące bezpieczeństwa 2.3 Użytkowanie zgodnie z przeznaczeniem 2.4 Użytkowanie niezgodne z przeznaczeniem 2.5 Warunki otoczenia Elektryczne hamulce bezpieczeństwa z serii NBS40 do pojazdów szynowych przeznaczone są do wywołania hamowania awaryjnego przez pasażera. Hamulce bezpieczeństwa zostały wykonane zgodnie z DIN EN 16334:2014. Ponadto hamulce bezpieczeństwa są odpowiednie do wielu innych zastosowań w środowisku przemysłowym, jak np. ruchome chodniki i schody. Hamulce bezpieczeństwa mogą być używane wyłącznie: jeśli wszystkie urządzenia zabezpieczające są dostępne, prawidłowo zainstalowane i w pełni sprawne. jeśli w ramach prac konserwacyjnych stosowane są wyłącznie oryginalne części zamienne firmy SCHALTBAU GmbH. Prace konserwacyjne inne niż opisane w niniejszej instrukcji obsługi i konserwacji mogą być wykonywane wyłącznie przez personel serwisowy SCHALTBAU GmbH. Hamulce bezpieczeństwa z serii NBS40 nie mogą być przerabiane lub zmieniane w jakikolwiek inny sposób bez pisemnej zgody firmy SCHALTBAU GmbH. W przypadku nieprzestrzegania wygasa wszelka odpowiedzialność producenta. Hamulec bezpieczeństwa może być eksploatowany w trybie normalnym wyłącznie, gdy wszystkie urządzenia zabezpieczające są dostępne, prawidłowo zainstalowane i w pełni sprawne. W przypadku rodzajów pracy wymagających tymczasowego usunięcia lub wyłączenia urządzeń zabezpieczających, hamulec bezpieczeństwa z serii NBS40 może być eksploatowany wyłącznie przez personel serwisowy SCHALTBAU GmbH. Podczas tych prac stan hamulca bezpieczeństwa musi być wyraźnie oznaczony, np. tabliczką Uwaga prace konserwacyjne. Nie dotykać!, lub w razie potrzeby należy zabezpieczyć obszar przed dostępem osób trzecich. Po zakończeniu prac należy ponownie prawidłowo zainstalować wszystkie urządzenia zabezpieczające i skontrolować je pod kątem prawidłowego działania. Stwierdzone usterki i uszkodzenia należy niezwłocznie zgłaszać i usuwać. Nie można zmieniać żadnych warunków użytkowania, określonych w rozdziale 10. Dane techniczne, takich jak napięcie, prąd, warunki otoczenia itp. Prace przy hamulcu bezpieczeństwa mogą być wykonywane wyłącznie przez personel odpowiadający wymogom określonym w niniejszej instrukcji obsługi i konserwacji. Mostkowanie przełączników lub innych komponentów sterowniczych jest zabronione. UWAGA Hamulec bezpieczeństwa z serii NBS40 został skonstruowany z przeznaczeniem do specjalnych warunków otoczenia. Należy stosować hamulce bezpieczeństwa wyłącznie w warunkach otoczenia wyszczególnionych w rozdziale 10. Dane techniczne. Hamulec bezpieczeństwa NBS40 5

6 Zagrożenia i środki zapobiegawcze 3. Zagrożenia i środki zapobiegawcze 3.1 Zagrożenia elektryczne 3.2 Zagrożenia mechaniczne NIEBEZPIECZEŃSTWO Hamulec bezpieczeństwa zawiera elementy pod napięciem. Niebezpieczeństwo porażenia! Przed rozpoczęciem prac przy hamulcu bezpieczeństwa należy przełączyć znajdujący się w pojeździe wyłącznik główny na WYŁ. Upewnić się, czy urządzenie jest odłączone od napięcia. Wyraźnie oznaczyć swój obszar pracy. Zapewnić, by wyłącznik główny nie mógł zostać przypadkowo włączony. OSTROŻNIE Hamulec bezpieczeństwa zawiera elementy konstrukcyjne znajdujące się pod napięciem mechanicznym. Niebezpieczeństwo zmiażdżenia w przypadku dotknięcia w stanie niewmontowanym! Do prac przy elementach konstrukcyjnych hamulca bezpieczeństwa należy stosować odpowiednie narzędzia. Przed montażem lub demontażem należy zabezpieczyć elementy konstrukcyjne znajdujące się pod napięciem mechanicznym. OSTROŻNIE Hamulec bezpieczeństwa zawiera elementy konstrukcyjne o ostrych krawędziach. Niebezpieczeństwo obrażeń! Do prac przy hamulcu bezpieczeństwa należy stosować odpowiednie narzędzia. Przy obchodzeniu się z elementami o ostrych krawędziach należy nosić rękawice ochronne. 6 Hamulec bezpieczeństwa NBS40

7 4x M5 Opis Wyróżniony za wzornictwo, a jednocześnie wyjątkowo wytrzymały hamulec bezpieczeństwa z serii NBS40 do pojazdów szynowych umożliwia wywołanie hamowania awaryjnego przez pasażera. Ponadto hamulce bezpieczeństwa są odpowiednie do wielu innych zastosowań w środowisku przemysłowym, jak np. ruchome chodniki i schody. Ø 5.5 Ø 5.5 Ø 10 Ø10 Ø 10 Ø 5.5 Ø Opis Hamulce bezpieczeństwa z serii NBS40 mają strukturę modułową i dostępne są w różnych wersjach montażowych oraz z różnymi elementami przełączającymi, materiałami styków oraz rodzajami przyłączy. Wersje montażowe do mocowania od tyłu lub od przodu Wyposażenie w przełączniki zaskokowe typu S826 z przyłączem śrubowym lub typu S870 z przyłączem na wtyk płaski Wyposażenie w posrebrzane lub pozłacane styki Przegląd hamulców bezpieczeństwa z serii NBS40 Wersja montażowa Przełącznik zaskokowy S826 S1, S2, S3 Przełącznik zaskokowy S870 S5, S7, S8 M1: mocowanie od tyłu x M M2: mocowanie od przodu Ø (wymiary w mm) S1: 2x S826 e10/30, styki: złote, przyłącze: śruby S2: 2x S826 e30, styki: srebrne, przyłącze: śruby S3: 2x S826 e10, styki: złote, przyłącze: śruby z płytą zaciskową S5: 2x S870 W1D4 a013, styki: złote, przyłącze: wtyk płaski S7: 2x S870 W2D1 a013, styki: srebrne, przyłącze: wtyk płaski S8: 3x S870 W2D1 a013, styki: srebrne, przyłącze: wtyk płaski Hamulec bezpieczeństwa NBS40 7

8 Montaż 5. Montaż NIEBEZPIECZEŃSTWO Hamulec bezpieczeństwa zawiera elementy konstrukcyjne pod napięciem. Niebezpieczeństwo porażenia! Przed rozpoczęciem prac przy hamulcu bezpieczeństwa należy zawsze przestrzegać następujących zasad: Odłączyć od napięcia. Zabezpieczyć przed ponownym włączeniem. Potwierdzić brak napięcia. Wyraźnie oznaczyć obszar pracy. Oprócz głównych obwodów prądu należy odłączyć od napięcia także obwody dodatkowe i pomocnicze. Odgrodzić lub osłonić sąsiadujące części przewodzące napięcie. UWAGA Podczas montażu zwracać uwagę, aby wskutek prowadzonych prac do hamulca bezpieczeństwa nie dostały się zanieczyszczenia. 5.1 Skontrolować części pod kątem uszkodzeń transportowych UWAGA W przypadku uszkodzenia elementów bezpieczeństwo funkcjonalne hamulca bezpieczeństwa nie jest zapewnione. Przed montażem należy skontrolować wszystkie części pod kątem uszkodzeń transportowych. Nie montować uszkodzonych części. 5.2 Otwór montażowy i otwory na śruby Do montażu hamulca bezpieczeństwa niezbędny jest otwór montażowy w płycie montażowej. Dodatkowo w zależności od wersji montażowej należy zaplanować w płycie montażowej 4 otwory na śruby (ø 5,5 mm) lub 4 otwory gwintowane (M5). Moment dokręcenia oraz długość śrub mocujących muszą zostać dobrane przez użytkownika odpowiednio do zastosowanych materiałów konstrukcyjnych oraz w zależności od sytuacji montażowej. Maksymalny moment dokręcenia dla śrub mocujących po stronie klienta wynosi 5 Nm. Należy zabezpieczyć śruby przed samoczynnym odkręcaniem za pomocą odpowiednich elementów zabezpieczających. Na poniższej ilustracji przedstawiono wymiary otworu montażowego oraz położenie i układ otworów na śruby lub otworów gwintowanych. 8 Hamulec bezpieczeństwa NBS40

9 Montaż Ø 5.5 lub M5 4x w płycie montażowej Obrys NBS Wymiary otworu montażowego oraz położenie i układ otworów na śruby lub otworów gwintowanych (wymiary w mm) Wersja montażowa M1 Śruby należy wprowadzić do otworów na śruby (ø 5,5 mm) w płycie montażowej od tyłu i przykręcić hamulec bezpieczeństwa NBS40 M1 R_S_B_ do płyty montażowej. Wersja montażowa M2 Należy przykręcić hamulec bezpieczeństwa NBS40 M2 R_S_B_ do płyty montażowej od przodu za pomocą 4 śrub M5. Możliwe są przy tym dwa rodzaje mocowania: za pomocą 4 otworów gwintowanych M5, które zostały wykonane w płycie montażowej; lub przetykając śruby przez otwory (ø 5,5 mm) w płycie montażowej i zabezpieczając je od tyłu za pomocą podkładek zabezpieczających i nakrętek. Kompletne wymiary hamulca bezpieczeństwa przedstawione są na ilustracjach w załączniku (strony 17/18). Hamulec bezpieczeństwa NBS40 9

10 Montaż 5.3 Podłączenie elektryczne NBS40 z przełącznikiem zaskokowym typu S826 W przypadku hamulców bezpieczeństwa wyposażonych w przełączniki zaskokowe typu S826 podłączenie elektryczne wykonywane jest jako przyłącze śrubowe z końcówką kablową. W przypadku przyłącza śrubowego z płytą zaciskową można również podłączyć przewody bezpośrednio za pomocą przewodu plecionego ze zdjętą izolacją. Pozycję przyłączy oraz schemat połączeń przedstawiono na poniższej ilustracji. Schemat połączeń (w położeniu spoczynkowym) Podłączenie elektryczne przełącznika zaskokowego typu S826 NBS40 z przełącznikiem zaskokowym typu S870 W przypadku hamulców bezpieczeństwa wyposażonych w przełączniki zaskokowe typu S870 podłączenie elektryczne wykonywane jest za pomocą wtyku płaskiego (6.3). Okablowanie wtyku płaskiego musi zostać wykonane przez klienta. Pozycję przyłączy oraz schemat połączeń przedstawiono na poniższej ilustracji. Schemat połączeń (w położeniu spoczynkowym) Oznakowanie przyłączy na przełącznikach zaskokowych Podłączenie elektryczne przełącznika zaskokowego typu S Hamulec bezpieczeństwa NBS40

11 Rozruch/kontrola działania 6. Rozruch/kontrola działania Po zakończeniu podłączenia elektrycznego i montażu na ścianie kabiny, hamulec awaryjny jest gotowy do rozruchu. Przed rozruchem i po wykonaniu wszelkich prac remontowych i konserwacyjnych konieczne jest sprawdzenie prawidłowego działania hamulca bezpieczeństwa. Potrzebne narzędzia W zależności od wersji, do zresetowania hamulca bezpieczeństwa niezbędne jest zastosowanie jednego z poniższych kluczy: R1: klucz czworokątny DB R2: klucz trójkątny USA R3: klucz trójkątny 6,5 CNOMO typ 1 Warunki wstępne Hamulec bezpieczeństwa jest zamontowany na ścianie kabiny i wykonano podłączenie elektryczne. Uchwyt hamulca bezpieczeństwa nie powinien być zaplombowany. Sposób postępowania B A Skok W celu kontroli działania należy pociągnąć uchwyt (A) hamulca bezpieczeństwa w dół. - Wyzwalanie następuje gwałtownie. - Przełączniki zaskokowe zadziałały. - Uchwyt jest zablokowany w pozycji wysuniętej i nie można go ponownie wsunąć. 2. Aby ponownie wsunąć uchwyt należy za pomocą odpowiedniego klucza przekręcić zamek resetujący (B) o około 30 w kierunku zgodnym z ruchem wskazówek zegara. 3. Następnie należy ręcznie wsunąć uchwyt, obracając przy tym klucz do pozycji wyjściowej. UWAGA Należy pamiętać, że moment przywracający za pomocą klucza wynosi maksymalnie 1 Nm! Wyższy moment może prowadzić do awarii hamulca bezpieczeństwa. 2 Kontrola działania (wymiary w mm) C Wskazówki dotyczące wersji specjalnej NBS40 Mx Rx Sx Bx SR z samoczynnym resetowaniem: W przypadku hamulców bezpieczeństwa w wersji specjalnej SR nie trzeba ręcznie wsuwać uchwytu. Resetowanie uchwytu odbywa się poprzez obracanie odpowiedniego klucza w zamku resetującym (B) o ok. 30 w kierunku zgodnym z ruchem wskazówek zegara. Uchwyt automatycznie powraca do pozycji wyjściowej. 4. Następnie można jeszcze zaplombować uchwyt, korzystając z przeznaczonych do tego celu otworów (C). Hamulec bezpieczeństwa NBS40 11

12 Konserwacja 7. Konserwacja Należy koniecznie przestrzegać wytycznych dotyczących wiedzy specjalistycznej określonych w rozdziale 2. Informacje ogólne i dotyczące bezpieczeństwa. NIEBEZPIECZEŃSTWO Hamulec bezpieczeństwa zawiera elementy konstrukcyjne pod napięciem. Niebezpieczeństwo porażenia! Przed rozpoczęciem prac przy hamulcu bezpieczeństwa należy zawsze przestrzegać następujących zasad: Odłączyć od napięcia. Zabezpieczyć przed ponownym włączeniem. Potwierdzić brak napięcia. Wyraźnie oznaczyć obszar pracy. Oprócz głównych obwodów prądu należy odłączyć od napięcia także obwody dodatkowe i pomocnicze. Odgrodzić lub osłonić sąsiadujące części przewodzące napięcie. W dalszej części wyszczególniono wszystkie prace konserwacyjne, które mogą być wykonywane przy hamulcu bezpieczeństwa przez wykwalifikowany personel. 7.1 Okresy konserwacyjne Hamulec bezpieczeństwa nie wymaga częstej konserwacji. Stan urządzenia jest jednak uzależniony także od warunków otoczenia. W celu zapewnienia długiej żywotności hamulca bezpieczeństwa, zalecane jest regularne przeprowadzanie następujących prac kontrolnych/konserwacyjnych: Kontrola/konserwacja Przeprowadzić końcową kontrolę działania (patrz rozdział 6. Rozruch/kontrola działania na stronie 11). Wymiana przełączników zaskokowych S870 lub S826 Okres Co pół roku W zależności od warunków otoczenia, jednak najpóźniej po 10 latach użytkowania 12 Hamulec bezpieczeństwa NBS40

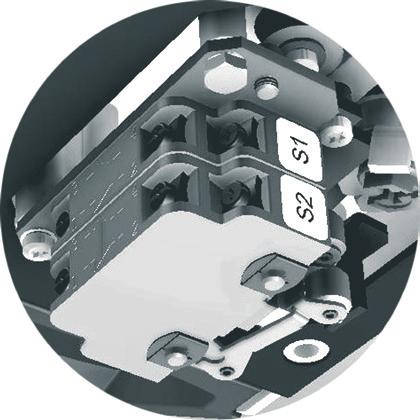

13 Konserwacja 7.2 Wymiana przełączników zaskokowych typu S826 Potrzebne narzędzia/pomoce Śrubokręt krzyżakowy w rozmiarze PZ1 Brzęczyk kontrolny Demontaż 1. Odkręcić hamulec bezpieczeństwa od płyty montażowej i zdjąć go. 2. Usunąć przewód, odkręcając śruby stykowe przy przełącznikach zaskokowych. 3. Usunąć klipsy Duoclip (A) i zdjąć przełączniki zaskokowe (B) z uchwytu. Montaż 1. Nasunąć nowe przełączniki zaskokowe (B) na uchwyt. Należy przy tym zwrócić uwagę na położenie dźwigni rolkowej (zgodnie z ilustracją). 2. Przełączniki zaskokowe (B) zabezpieczyć nowymi klipsami Duoclip (A). 3. Ponownie zacisnąć przewód na stykach przełączników zaskokowych i dokręcić. 4. Sprawdzić właściwe okablowanie i prawidłowe działanie wymienionych przełączników zaskokowych za pomocą brzęczyka kontrolnego i sporządzić protokół! 5. Ponownie zamontować hamulec bezpieczeństwa na płycie montażowej. 6. Przeprowadzić końcową kontrolę działania (patrz rozdział 6. Rozruch/kontrola działania na stronie 11). A B Wymiana przełączników zaskokowych typu S826 Hamulec bezpieczeństwa NBS40 13

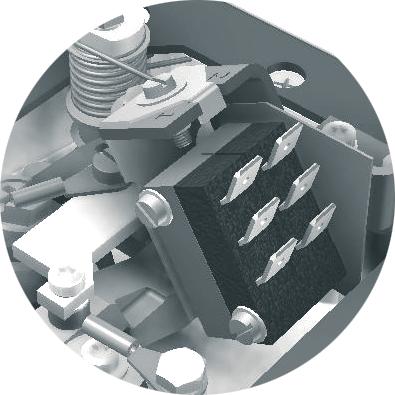

14 Konserwacja 7.3 Wymiana przełączników zaskokowych typu S870 Potrzebne narzędzia/pomoce Śrubokręt w rozmiarze 1 do wkrętów z rowkiem Brzęczyk kontrolny Demontaż 1. Odkręcić hamulec bezpieczeństwa od płyty montażowej i zdjąć go. 2. Usunąć przewód, odkręcając wtyki płaskie od przełączników zaskokowych (A). 3. Odkręcić śruby mocujące (C) przełączników zaskokowych i usunąć przełączniki zaskokowe (B). Montaż 1. Umieścić nowe przełączniki zaskokowe (B). 2. Lekko przykręcić przełączniki zaskokowe (B) za pomocą śrub mocujących (C), a następnie dokręcić z maksymalnym momentem obrotowym 0,25 Nm. 3. Nałożyć wtyki płaskie na styki (A) przełączników zaskokowych. 4. Sprawdzić właściwe okablowanie i prawidłowe działanie wymienionych przełączników zaskokowych za pomocą brzęczyka kontrolnego i sporządzić protokół! 5. Ponownie przykręcić hamulec bezpieczeństwa do płyty montażowej. 6. Przeprowadzić końcową kontrolę działania (patrz rozdział 6. Rozruch/kontrola działania na stronie 11). C A B Wymiana przełączników zaskokowych typu S Hamulec bezpieczeństwa NBS40

15 Części zamienne 8. Części zamienne W zależności od typu hamulca bezpieczeństwa następujące przełączniki zaskokowe są dostępne jako części zamienne: Typ hamulca bezpieczeństwa Oznaczenie przełącznika zaskokowego Liczba Nr artykułu NBS40 Mx Rx S1 Bx S826 e 10/30 2x NBS40 Mx Rx S2 Bx S826 e 30 2x NBS40 Mx Rx S3 Bx S826 e 10 2x Do wymiany przełączników zaskokowych S1, S2, S3 potrzebne są dodatkowo: DC-800, Duo-Clip 2x NBS40 Mx Rx S5 Bx S870 W2D4 a 013 A 2x NBS40 Mx Rx S7 Bx S870 W2D1 a 013 A 2x NBS40 Mx Rx S8 Bx S870 W2D1 a 013 A 3x Klucz oznaczenia typu Przykład: Seria NBS40 Elektryczny hamulec bezpieczeństwa Wersja montażowa M1 Mocowanie od tyłu, gwint M5 M2 Mocowanie od przodu, otwór 5,5 mm Element resetujący R1 Klucz czworokątny DB R2 Klucz trójkątny USA R3 Klucz trójkątny 6,5 CNOMO typ 1 Element przełączający S1 2x S826 e 10/30, złote styki, przyłącze śrubowe S2 2x S826 e30, srebrne styki, przyłącze śrubowe S3 2x S826 e10, złote styki, przyłącze śrubowe z płytą zaciskową S5 2x S870 W1D4 a013, złote styki, przyłącze na wtyk płaski S7 2x S870 W2D1 a013, srebrne styki, przyłącze na wtyk płaski S8 3x S870 W2D1 a013, srebrne styki, przyłącze na wtyk płaski Opis/kolor** B0 bez / czerwony (RAL 3020) wersja standardowa B1 niemiecki / czerwony (RAL 3020) Wersja specjalna SR samoczynne resetowanie, opcjonalnie NBS40 M1 R1 S1 B1 SR ** Inne kolory oraz opisy w innych językach dostępne na zamówienie Hamulec bezpieczeństwa NBS40 15

16 Dane techniczne 10. Dane techniczne Trwałość mechaniczna Napięcie znamionowe Znamionowe napięcie izolacji Maks. term. prąd trwały Stopień ochrony DIN EN Zakres temperatur roboczych Zakres temperatur magazynowania Wilgotność powietrza Waga brutto Siła napędowa DIN EN Kolor Przełącznik zaskokowy* Rodzaj styku Materiał obudowy > 1000 uruchomień do 150 V DC 250 V 3 A (S870); 10 A (S826) IP54 (po stronie użytkownika) -40 C do +70 C -40 C do +70 C Przechowywać w suchym miejscu (maks. wilgotność powietrza 90%) ok. 700 g 65 N do 120 N (bez plomby) RAL 3020; czerwony lub wg wytycznych klienta 2x S870 lub 2x S826 lub 3x S870 Zestyk przełączny Odporność na wstrząsy/wibracje DIN EN Odlew ciśnieniowy z aluminium Normy DIN EN 60077, DIN EN * Dane techniczne dot. przełączników zaskokowych patrz katalog dla klienta D26 (S826) lub D70 (S870) 16 Hamulec bezpieczeństwa NBS40

17 11. Załącznik 11.1 Wymiary hamulca bezpieczeństwa mocowanie od tyłu 16 Skok 4x M x M Załącznik Mocowanie od tyłu z przełącznikami 2x S870 z przełącznikami 2x S ~13 2 (wymiary w mm) Hamulec bezpieczeństwa NBS40 17

18 Skok16 Ø5.5 Ø Ø10 Ø Ø5.5 Ø10 Ø10 Załącznik 11.2 Wymiary hamulca bezpieczeństwa mocowanie od przodu ~13 Mocowanie od przodu z przełącznikami 2x S870 z przełącznikami 2x S826 (wymiary w mm) 2 18 Hamulec bezpieczeństwa NBS40

19 Notatki 12. Notatki Hamulec bezpieczeństwa NBS40 19
