1 LINIOWA DETEKCJA POŻARU

2 DLACZEGO DETEKCJA LINIOWA Masz system punktowych detektorów dymu i masz problemy z fałszywymi alarmami? Masz problem z dużym zanieczyszczeniem powietrza przez pyły? Masz problem z cyklicznymi emisjami spalin (parkingi)? Masz problem z podniesioną wilgotnością lub niską/wysoką temperaturą chronionych pomieszczeń? Masz miejsca trudno dostępne i niebezpieczne pod kątem serwisowania? Masz cenne pomieszczenia i urządzenia? Masz pomieszczenia powyżej 12m wysokości? Masz strefy wybuchowe gazowe lub pyłowe? Wszędzie tam możesz zastosować detekcję liniową dymu!!! Dlaczego?

3 DLACZEGO DETEKCJA LINIOWA System liniowej detekcji można zaprogramować na każde specyficzne warunki zanieczyszczenia tła dzięki wyrafinowanym funkcjom uczenia się i rejestracji poziomu dymu w czasie oraz różnym progom alarmowym. System liniowej detekcji jest wyposażony w filtry, które przepuszczają tylko cząstki dymu, a kurz i pyły zatrzymują bez spadku swojej czułości. W przypadku liniowej detekcji temperatury brud nie ma żadnego wpływu na poziom detekcji. Mają wejścia automatyki umożliwiające okresową redukcję/zmianę czułości w reakcji na sygnał manualny lub automatyczny z innych urządzeń jak czujek ruchu, stacji pogodowych itp. Mogą być montowane w ogrzewanych obudowach lub poza wysoką temperaturą, a czynnik detekcyjny odporny na wilgoć i temperaturę (rurki metalowe, kabel w otulinie PCV) znajduje się w groźnym klimatycznie środowisku. Pomagają w tym obudowy IP grzałki powietrza i odstojniki wody. Element serwisowy czyli detektor znajduje się poza strefą groźną lub trudno dostępną, a rurki, kabel lub całe czujki nie wymagają serwisowania w strefie groźnej bo mogą być przedmuchiwane sprężonym powietrzem zdalnie ręcznie lub automatycznie. Dzięki co najmniej 100 razy większej czułości od systemów punktowej detekcji, aktywne systemy zasysające chronią twoje cenne miejsca i urządzenia wykrywając niewidoczny dym zanim nastąpi groźny w skutkach pożar. Rurki możesz montować na dowolnej wysokości bez konieczności wchodzenia tam ponownie. Czujki punktowe mogą być stosowane tylko do 12m, a zasysające nawet do 25m w klasie A.

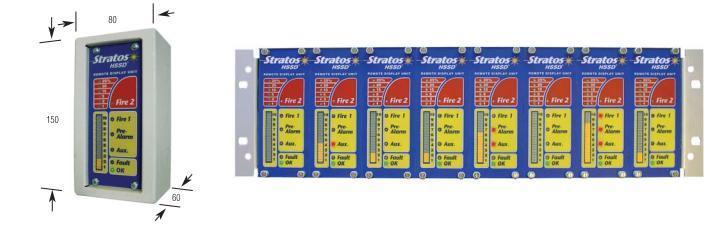

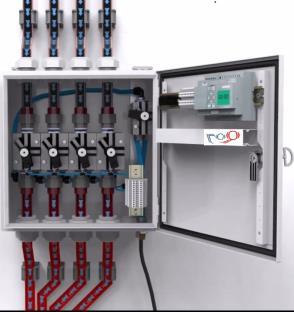

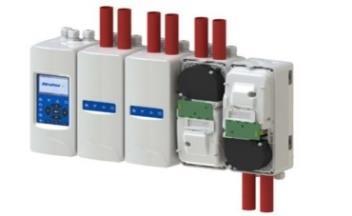

4 DLACZEGO STRATOS? Szeroka gama detektorów i akcesoriów umożliwiająca dopasowanie do każdej aplikacji. 1. Detektory naścienne ze stacjami dokującymi 2. Detektory w wersji do szaf Detektory do stref wybuchowych EX 4. Detektory z wbudowanymi wyświetlaczami LCD, TFT i możliwością programowania z klawiatury. 5. Detektory z możliwością programowania bez użycia PC i klawiatury mikroprzełączniki. 6. Zdalne wyświetlacze naścienne i do szaf Oprogramowanie integrujące SenseNET 8. Moduły Master kontrolno-integrujące 9. Detektory modułowe z portami LAN i USB 10. Opatentowane oprogramowanie ClassiFire, FDD, Detektor referencyjny 11. Wirtualna adresacja Matrix Scan 12. System automatycznego przedmuchiwania rurociągu Blow 13. Wewnętrzne monitorowane filtry dzięki czemu detektory adaptują czułość do stopnia zapełnienia filtra 14. Detektory 1, 2, 3, 4,5,6, 7 lub 8 rurowe. 15. Bezpłatne oprogramowanie konfiguracyjne Remote i PipeCad 16. Bogate referencje krajowe i zagraniczne 18. Krótki okres wyceny i dostawy 19. Centralny magazyn w Polsce 20. Lokalne magazyny w oddziałach hurtowni AAT 21. Wsparcie instalacyjne i projektowe 22. Standardowe filtry wewnętrzne monitorowane 23. Współpraca ze wszystkimi centralami gaszenia i detekcji pożaru 24. Najniższy współczynnik ceny do jakości gwarantowany wyrównaniem różnicy progi alarmowe w każdym detektorze. Rejestr. 20 tys. zapisów poziomu dymu.

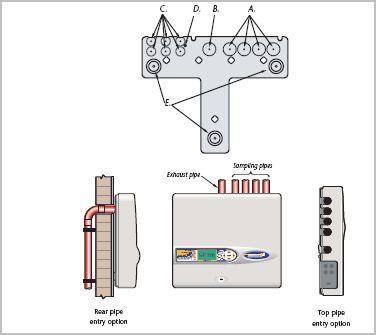

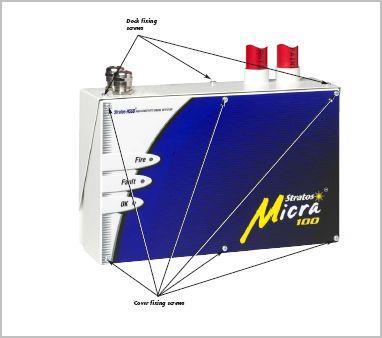

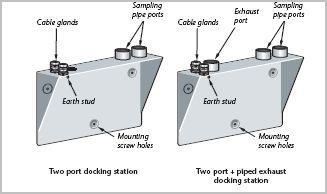

5 Stacje dokujące, płyty montażowe, podwójne wloty i wyloty i obudowy z kluczykiem

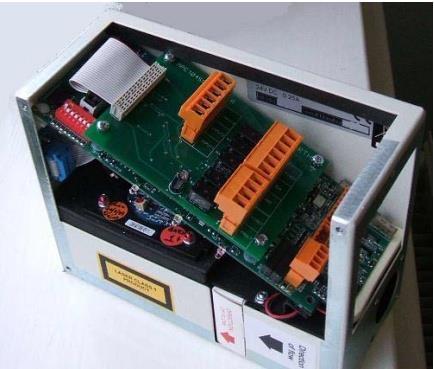

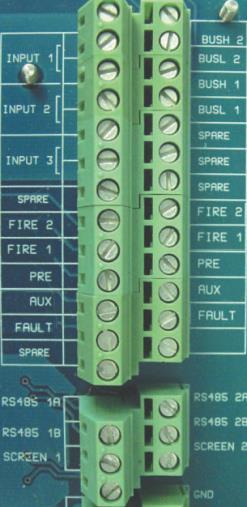

6 Do 5 przekaźników alarmowych w standardzie Karta przekaźnikowa w detektorach Micra Karta Com dla detektora NANO 3 wejścia dowolnie programowalne 5 przekaźników alarmowych na płycie HSSD2 1.Pożar1 2.Pożar2 3. Prealarm 4.Pomocniczy Aux 5. Uszkodzenie Sieć RS485 w standardzie

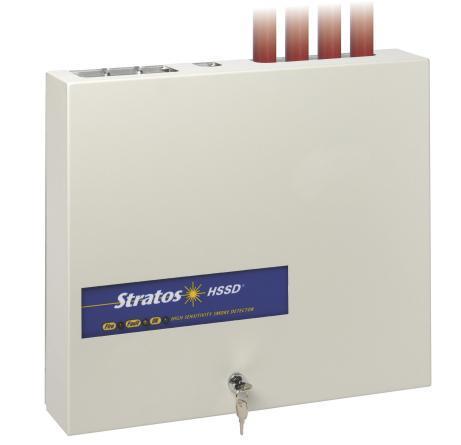

7 4 monitorowane rurociągi Duży wyświetlacz LCD Każda z rur monitorowana jest osobno dzięki zamontowanym czujnikom przepływu powietrza Oraz monitorowany, wymienny filtr dzięki takiemu samemu czujnikowi

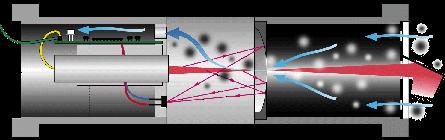

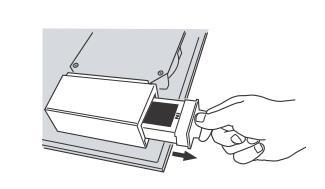

8 Głowica laserowa i wymienne filtry wewnętrzne oraz opcjonalne zewnętrzne Zakres czułości % obs/m Wykrywane cząstki µm to 10µm Kompensacja czułości w miarę zapełniania się filtra wewnętrznego

9 Q07 Dym tła, a fałszywy alarm Z Classifire minimalizujemy ryzyko fałszywych alarmów oraz braku reakcji sytemu na alarmy właściwe Normalny dym tła Kierunek przyrostu ilości dymu na skali detektora próg alarmu 1 Normalny dym tła Powiększony o dym z pożaru Zwiększony dym tła aktywacja sztywnego progu alarmowego próg alarmu 1 próg alarmu 1 Fałszywy alarm

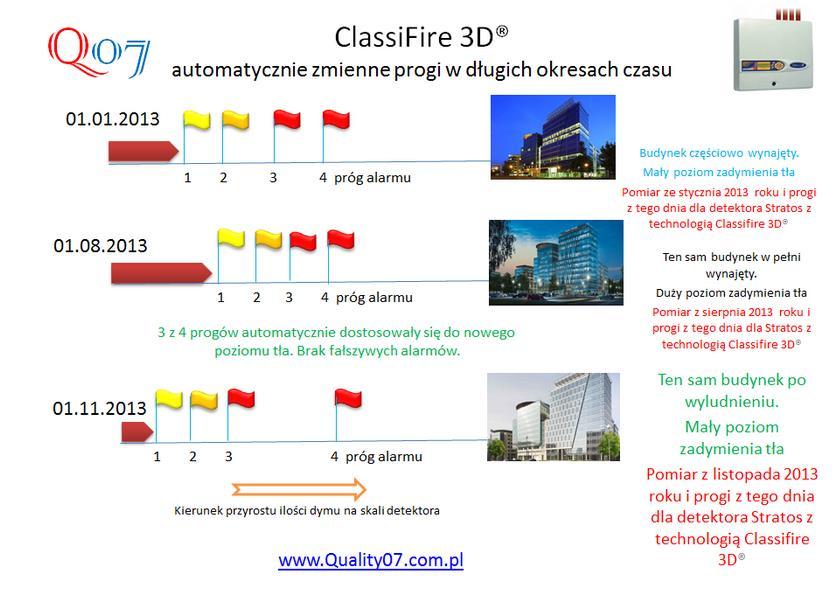

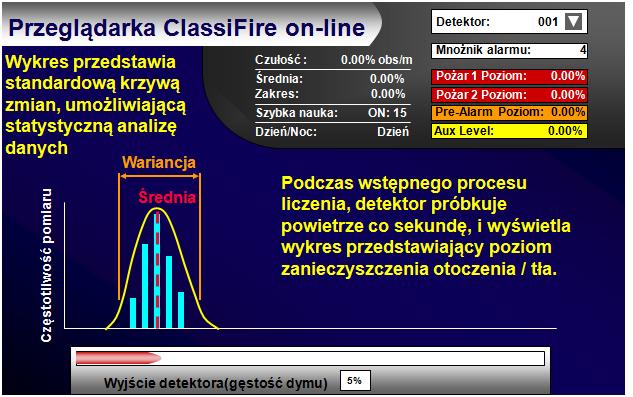

10 Wyjątkowe funkcje programowe ClassiFire Opatentowana Sztuczna inteligencja kontrolująca wszystkie aspekty systemu w celu osiągnięcia maksymalnej, a zarazem bezpiecznej czułości eliminując zmiany w otoczeniu czyli tle środowiska detekcji oparta o statystyczne eliminowanie zjawisk skrajnych, a skupieniu się na średnich. Umożliwia to stałe utrzymywanie progów przesuwających się zgodnie ze zmianami poziomu zanieczyszczenia tła. 1. Inteligentne dostosowanie czułości do zmiennych poziomów tła w dzień i w noc z możliwością rozpoznania, czy wystąpiły warunki charakterystyczne dla pory dziennej lub nocnej. 2. Inteligentne rozpoznanie dnia tygodnia pracy od dnia wolnego np. weekendu. 3. Inteligentne zmiany progów w stosunku do zadymiania tła, czyli stałej czułość układu w długich okresach czasu tj. w odcinkach miesięcznych lub rocznych.

11 Wyjątkowe funkcje programowe

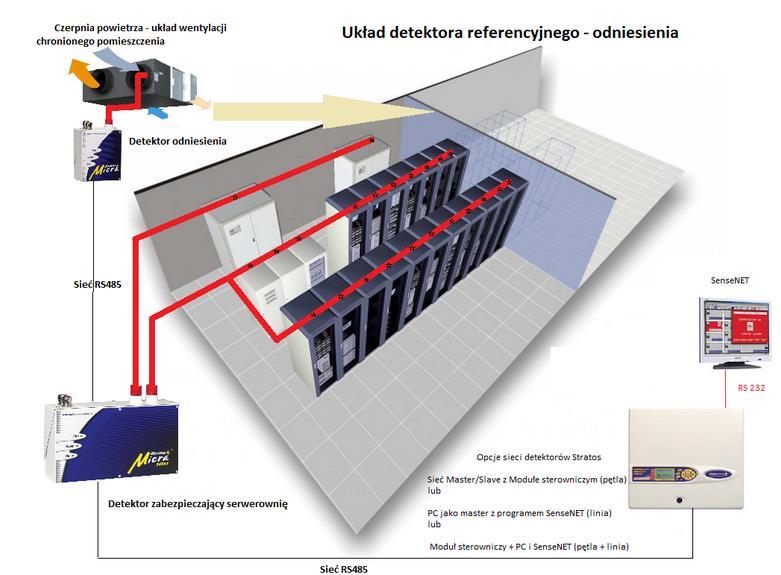

12 Wyjątkowe funkcje programowe Detektor referencyjny

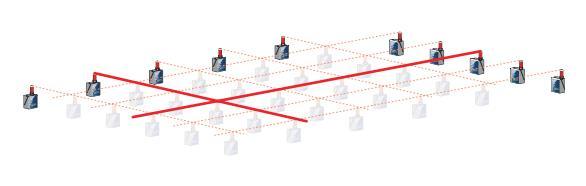

13 Wyjątkowe funkcje programowe MatriX Scan

14 Wyjątkowe funkcje programowe LDD 3D - Laser Dust Discrimination Cyfrowe, oparte o statystyczną analizę ilościową dymu oprogramowanie wspomagające minimalizację fałszywych alarmów od zjawisk dymopodobnych statystycznie nieistotnych. Funkcja ta oparta jest o pulsujący, a nie stały cykl świecenia lasera w głowicy. Laser analizuje powietrze w komorze w 2 cyklach na sekundę po 15 milisekund pobierając po 50 odczytów rozproszenia się światła na cząstkach znajdujących się w komorze pomiarowej głowicy. Tak pobrane 50 odczytów jest uśredniane, a wartości, które odbiegają znacząco od średniej są odrzucane jako nieistotne. W ten sposób pojedyncze cząstki zanieczyszczeń są ignorowane i nie generują fałszywych alarmów. Gdyby laser analizował powietrze w komorze w sposób ciągły to każde najmniejsze odbicie się światła od cząstek dymu i kurzu brane by było za zjawisko alarmowe. Proces analizy związany z funkcji LDD powoduje stępienie szybkości reakcji detektora na dym, ale znacząco obniża ilość fałszywych alarmów. Nie zaleca się włączania tej funkcji w pomieszczeniach czystych jak np. serwerownie. Natomiast zaleca się stosować ją tam gdzie zanieczyszczenie powietrza jest znaczące.

15 Wyjątkowe funkcje programowe ClassiFire Override - Tłumienie Classifire Funkcja ta umożliwia redukcję czułości detektora przez zmienę ustawień sztucznej inteligencji ClassFire o zadaną wartość procentową. Tłumienie zaczyna się po aktywacji jednego z wejść alarmowych dostępnych w detektorze. Może to być przycisk, sygnał z zewnętrznego urządzenia np. czujki ruchu itp. Dzięki tej funkcji możemy uniezależnić się od czynników generujących dym w sposób przewidywalny takich jak: generatory, wózki widłowe, odkurzacze przemysłowe, a nawet palacze gdyż mogą oni specjalnym przyciskiem aktywować tę funkcję. Tłumienie trwa albo do rozwarcia wejścia alarmowego lub 15 min po jednorazowym zwarciu. Tak więc nie ma ryzyka, że po włączeniu tłumienia detektor pozostanie w stanie zredukowanej czułości. W detektorze NANO możliwe jest redukowanie czułości o 50%, a w pozostałych detektorach do wartości 99 procent. Do detektora wprowadzamy wartość, która wynika z pomiaru przyrostu dymu od danego czynnika. Odczyt jest możliwy on-line lub z rejestru 20 tys. zapisów jakim dysponuje każdy z detektorów Stratos.

16 Wyjątkowe funkcje programowe Tryb oszczędności energii Dzięki temu trybowi w detektorach Stratos można wydłużyć czas pracy wentylatora. Normalnie wentylator pracuje na poziomie 80% maksymalnej mocy w każdym z możliwych 1-16 poziomach pracy. Przy włączeniu trybu oszczędności energii wentylator po ustabilizowaniu się poziomu dymu tła może zwalniać do 50% swojej mocy dla zadanego 1 z 16 poziomów pracy. Niemniej przy wykryciu najmniejszych skoków dymu zasysanie dochodzi do 100% wydajności, a po ustabilizowaniu się sytuacji wraca ponownie do pracy normalnej 80% i dalej do 50% mocy. Trybu tego nie poleca się do obiektów czystych i wymagajacych ekstremalnie szybkiej reakcji detektora. Tryb ten najczęściej stosujemy w klasie czułości C np. w halach wysokiego składowania itp. gdzie mamy długie orurowanie i wentylatory wymagają zwiększenia szybkości dla zachowania wymaganego czasu transporu. Poza tym tryb ten możemy stosować w innych obiektach gdzie mamy krótkie orurowanie i system nie pracuje na granicznych czasach transportu powietrza.

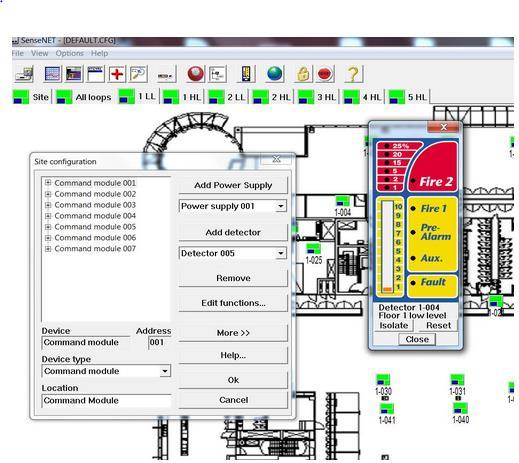

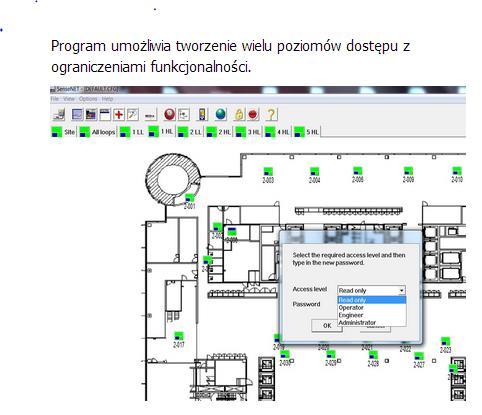

17 Wyjątkowe funkcje programowe SenseNET

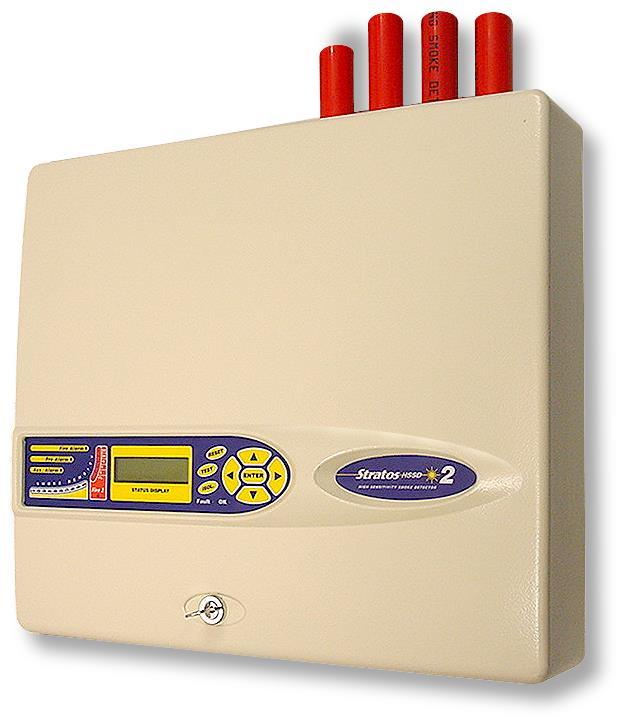

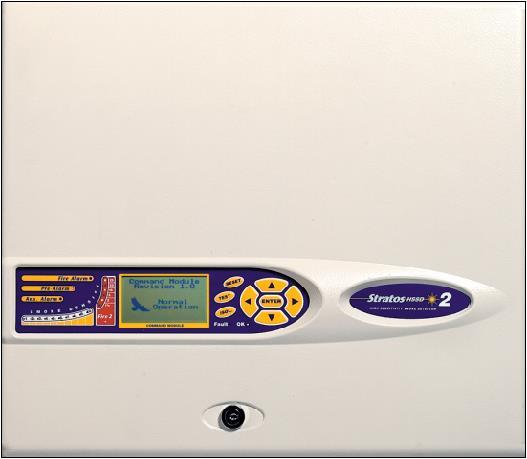

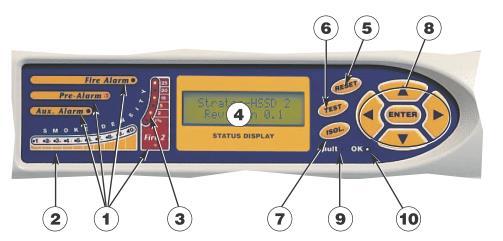

18 Detektor z wyświetlaczem LCD i możliwością programowania z klawiatury z polskim oprogramowaniem

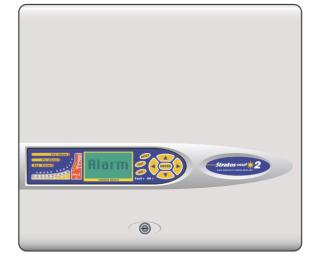

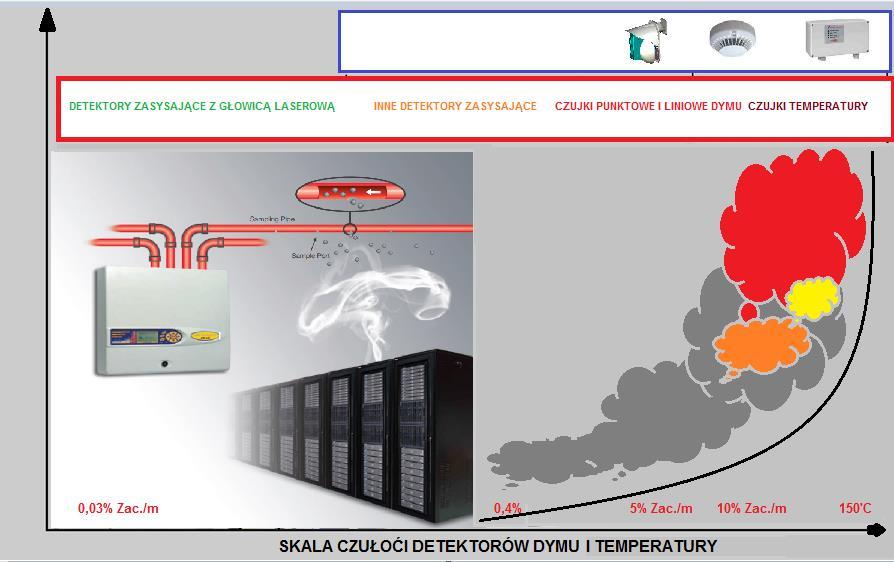

19 CZAS ROZWOJU POŻARU Szybkość reakcji HSSD2 i Micra Czas

20 Dobór detektora Stratos Kod STRATOS Opis Długość rurociągu Powierzchnia ochrony Kanały detekcji Maks. długość 1 nitki Czujniki przepływu dla każdej nitki Progi alarmowe Programator Przekaźniki Cert. EN54 Cert. Vds Cert. FM Karta sieciowa Q07-MC Multichannel z 1-8 modułami m 8x700 m x100 TAK TAK 4x8 4x TAK Q07-H-CM HSSD2 z modułem kontrolnym 250m 2000 m TAK TAK 4 10 TAK TAK TAK TAK Q07-H HSSD2 250m 2000 m TAK TAK / NIE 4 5 TAK TAK TAK TAK Q07-Micra 100 (REL)1 Micra m 1400 m2 100 NIE 4 2/5* TAK TAK TAK TAK Q07-Micra 25 Micra 25 50m 700 m NIE 4 2/5* TAK NIE TAK TAK (REL) 2 Q07-EX Stratos-Ex 50m 700 m NIE 4 2 ATEX ATEX ATEX TAK Q07-Nano (COM) 3 Nano 50m 700 m TAK/NIE* * 4 3 TAK NIE NIE TAK 3

21 Q07-ML Symbol Dobór detektora DYMU Opis Stratos Modu- Laser Długość rurociągu Maksymal na pow. ochrony Kanały detekcji Przekaź niki alarmo we Sieć x2000m2 1 8 Tak LAN RS485 Q07-ASD Securiton ASD m2 2 Tak Q07-ASD Securiton ASD m2 3 Tak 3+ (2 5) 3+ (2 5) Programator EN Wewnętrzny filtr Wyświetlacz słupkowy CPR TAK TAK RS485 CPD NIE RS485 CPD TAK Q07-H-CM Stratos HSSD m2 4 Tak 5+5 RS485 CPD TAK TAK Q07-H-LCD Stratos HSSD m2 4 Tak 5+5 RS485 CPD TAK TAK Q07-H-LED Stratos HSSD m2 4 Nie 5+5 RS485 CPD TAK Zewnętrzny Q07-ASD Securiton ASD m2 1 Tak Q07-ASD Securiton ASD m2 2 Tak Q07-ASD 5-33 Securiton ASD m2 1 Tak 3+ (2 5) 3+ (2 5) 3+ (2 5) Q07-ASD 5-32 Securiton ASD m2 1 Tak 2+ 5 RS485 CPD NIE RS485 CPD TAK LAN RS485 Q07-M100-3Prze Stratos Micra m2 2 Nie 2+5 RS485 CPD TAK Zewnętrzny Q07-M25-3Prze Stratos Micra m2 1 Nie 2+5 RS485 CPD TAK Zewnętrzny Q07-NAN Securiton ASD m2 1 Tak 2+ 5 CPR NIE Q07-M10-3Prze Stratos Micra m2 1 Nie 2+5 CPR TAK Zewnętrzny CPD CPR NIE TAK

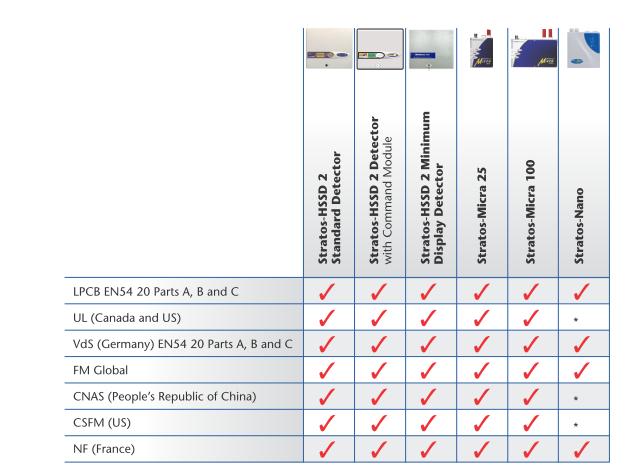

22 CERTYFIKATY I POCHODZENIE UE 2014 Multichannel

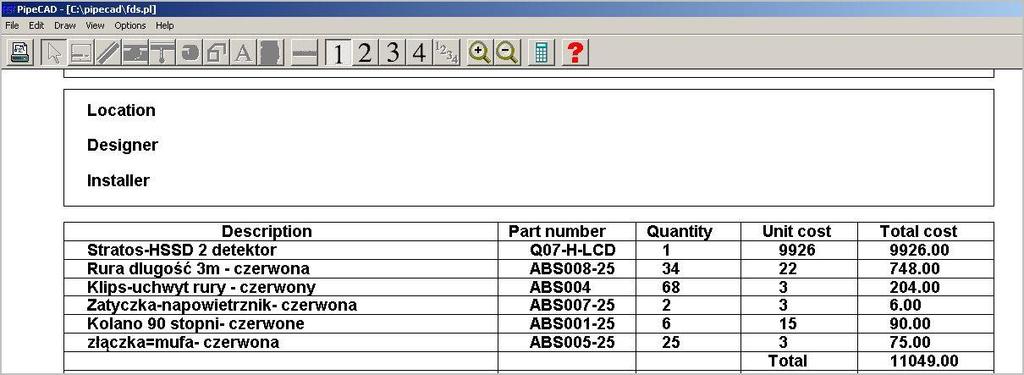

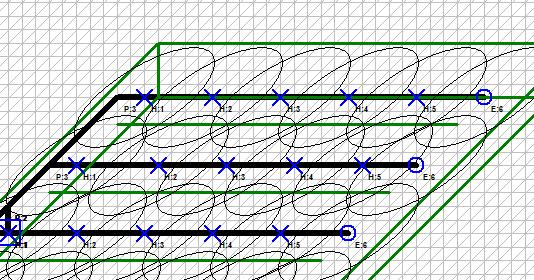

23 Łatwa konfiguracja rurociągu Projektowanie 2 i 3D- z obrysem pomieszczeń Symulacja pożaru Kosztorysowanie Specyfikacja materiałowa Drukowanie Kreator projektu Moduł - Fire Dynamics Simulator Import podkładów z pliku DXF Harmonogram nawiertów Średnice zasięgu detekcji

24 Łatwa konfiguracja ustawień serwis i diagnostyka 20 tys. zdarzeń w oddzielny rejestrze do monitorowania poziomy dymu Podgląd na żywo poziomu dymu i progów alarmowych Programowanie przez PC i z klawiatury Rejestr zdarzeń alarmowych i uszkodzeń Diagnostyka uszkodzeń Tryb serwisowy

25 Typowe zastosowania Kontenery telecom. Serwerownie Pomieszczenia UPS Stacje rozdzielcze Galerie i Muzea Hale produkcyjne Laboratoria Hale i magazyny Szyby windowe Komory trafo Sufity podwieszane Podłogi podniesione Pociągi Biura Więzienia Chłodnie Silosy

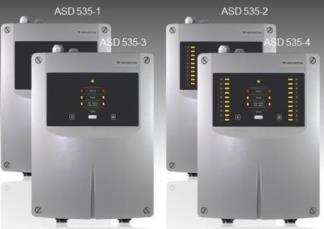

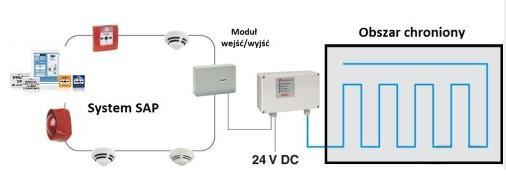

26 STREFY EX Liniowa detekcja temperatury LWM-1 z barierami EX Zasysająca detekcja dymu ASD 535 z arestorami iskier Pneumatyczna detekcja temperatury ADW Liniowa czujka dymu ARDEA w wersji EX i IP 67

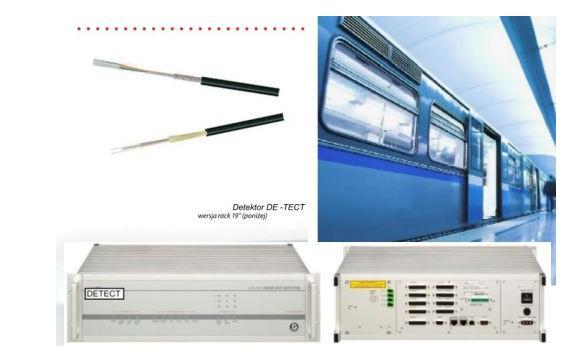

27 STREFY EX Liniowa detekcja temperatury światłowodowa DETECT Czujki IR/UV z filtrem sprężonego powietrza

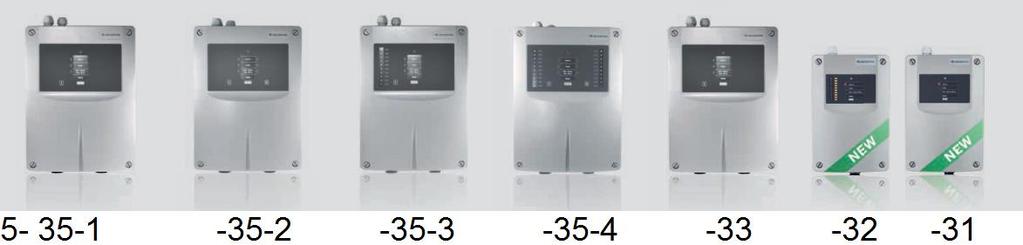

28 DETEKTORY ASD SERII 5 DETEKTORY NISKOBUDŻETOWE BEZ MONITOROANIA FILTRÓW PROSTA BUDOWA DUŻA SKUTECZNOŚĆ DZIAŁANIA WERSJA EX, DWUGŁOWICOWA, DO MROŹNI, DO PRACY W POM. NIEOGRZEEWANYCH DO -20 C BEZ GRZAŁEK

29 Orurowanie Rury ABS -3m Rury PCV -2m Rury 25 i 27 mm Rury czerwone i białe, szare Kapilary płaskie i stożkowate Certyfikat CPD EN-54

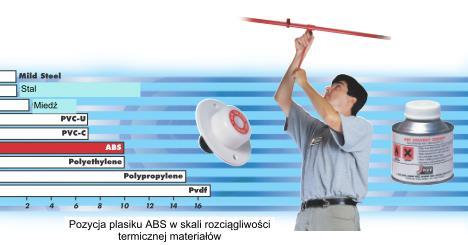

30 Orurowanie ABS

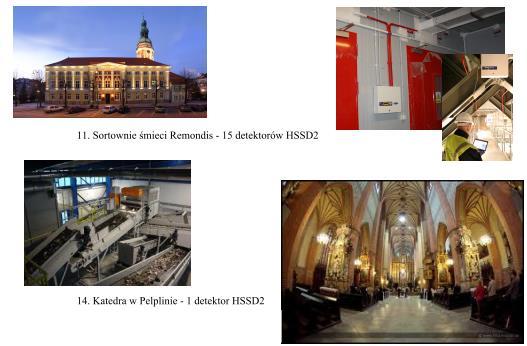

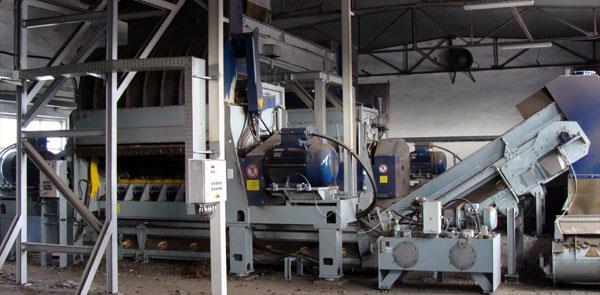

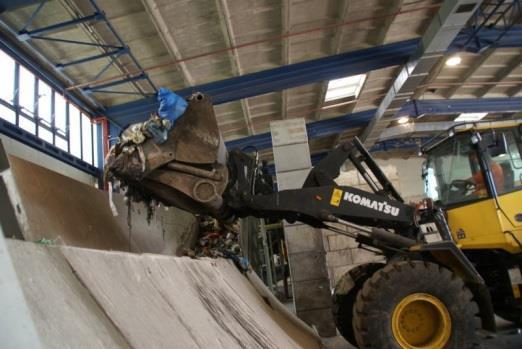

31 Inne obiekty referencyjne Sortownie śmieci Remondis 15 detektorów HSSD2 Serwerownia Varion w Warszawie 1HSSD2 + RDU Katedra w Pelplinie 1 detektor HSSD2

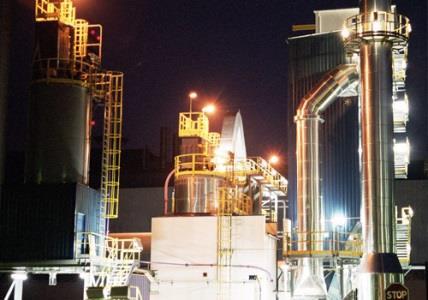

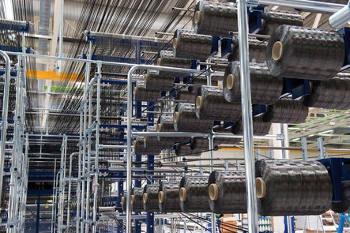

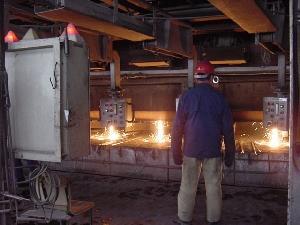

32 Q07 Wybrane obiekty referencyjne przemysłowe w Polsce Serwerownie ENEA Serwerownie PGNIG Serwerownie PKP Trafo KGHM Głogów Trafo Tauron Rafineria PKN-Orlen Celsa- Huta Ostrowiec Zakłady korporacji BUNGE Fabryka Saint-Gobain Sortownie śmieci Remondis Suszarnie biomasy Mobruk SGL Carbon Group zakład w Nowym Sączu

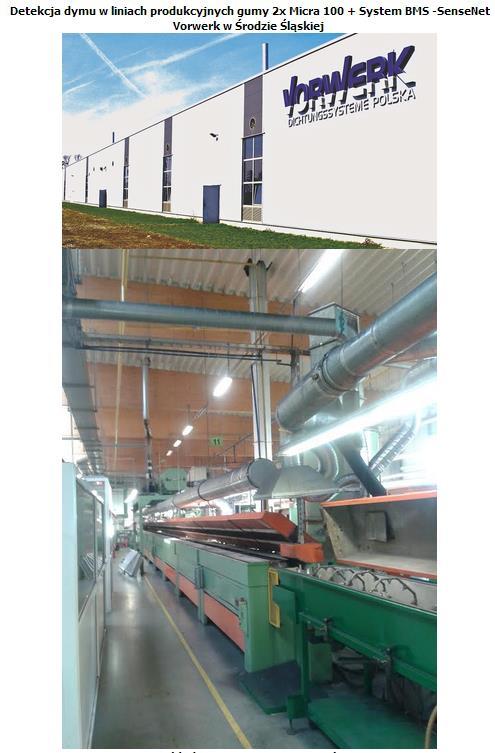

33 Inne obiekty referencyjne
