1 ODWODNIENIA LINIOWE relax Wspólnie możemy stworzyć miejsce, gdzie nabierzesz sił

2 Dom jest tam, gdzie czujesz się szczęśliwy. Dlatego pomagamy go stworzyć. Kiedy zaczynaliśmy dwadzieścia lat temu, mieliśmy pomysł, aby stworzyć piękne funkcjonalne rzeczy, które ułatwią życie zwykłym ludziom. Teraz mamy sprawnie działający rodzinny biznes, który stale się rozwija i rozpowszechnia nie tylko nasze produkty na całym świecie, ale także ideę, w którą nadal wierzymy. Radka Prokopova, Dyrektor Wykonawczy 2

3 Zawartość 6 7 Zalety odwodnień liniowych ALCA Przynosi rewolucyjne rozwiązanie zarówno w czyszczeniu jak i ilości przepływu wody Ruszty podłogowych odwodnień liniowych Wykonane są z najwyższej jakości materiałów, które charakteryzuje nowoczesny design, oparty na swobodzie i różnorodności Odpływ podłogowy APZ13 Wyposażone w system modułowy, który może być samodzielnie zestawiony tak by był funkcjonalny i pasował do stylizacji w Waszej łazience System odpływowy do zabudowy w ścianie Przyjmując wyzwania dla małych przestrzeni, opracowaliśmy system odprowadzania wody, który może być wbudowany w ścianę. Oszczędność miejsca, w żaden sposób nie oznacza oszczędności w funkcjonalności. Inspirujemy się twoimi marzeniami, więc czas je spełnić Uprośćmy sobie drogę Dla Państwa wygody, przygotowaliśmy dla każdego produktu kod QR. Po pobraniu aplikacji do odczytu kodu QR i zeskanowaniu telefonem lub tabletem, szybko znajdziemy poszukiwaną treść na naszej stronie. Tutaj znajdziecie szczegółowy opis i parametry wybranego produktu. Już nie musicie szukać informacji. Dostaniecie się szybko, łatwo i sprytnie, do poszukiwanych informacji. Zalety odwodnień liniowych ALCA Ruszty ALCA Ruszt do wypełniania płytkami Odwodnienia liniowe ALCA Odpływy podłogowe liniowe APZ1, APZ4 i APZ Odpływ podłogowy APZ System odpływowy APZ Odpływy podłogowe plastikowe Kratki ściekowe nierdzewne Przegląd odwodnień liniowych ALCA Odwodnienia do rusztów perforowanych...30 Odwodnienia ze stali nierdzewnej do pełnego rusztu Modułowe odwodnienia APZ System odpływowy APZ5 i system Antivandal...33 Odwodnienia liniowe plastikowe...34 Przegląd kratek...35 Specyfikacja odwodnień liniowych ALCA Spółka Alcaplast

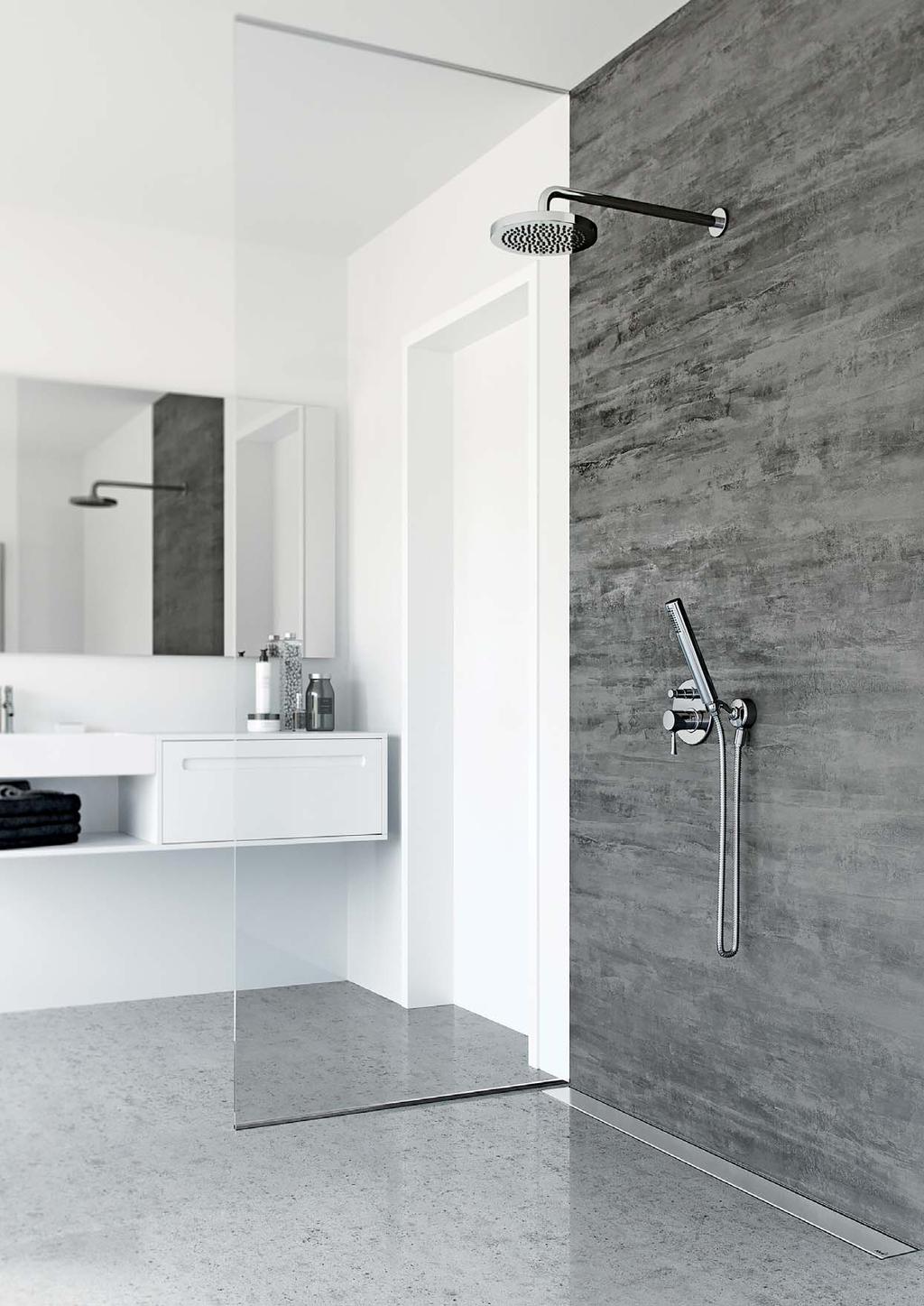

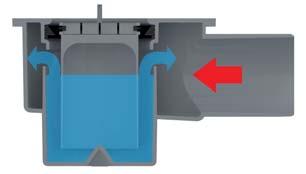

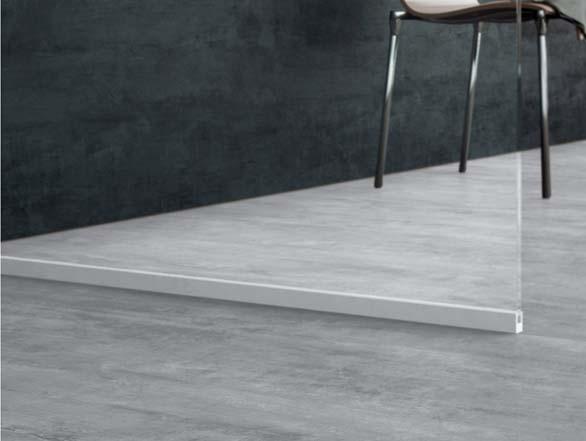

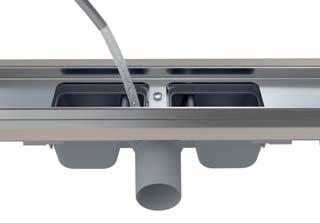

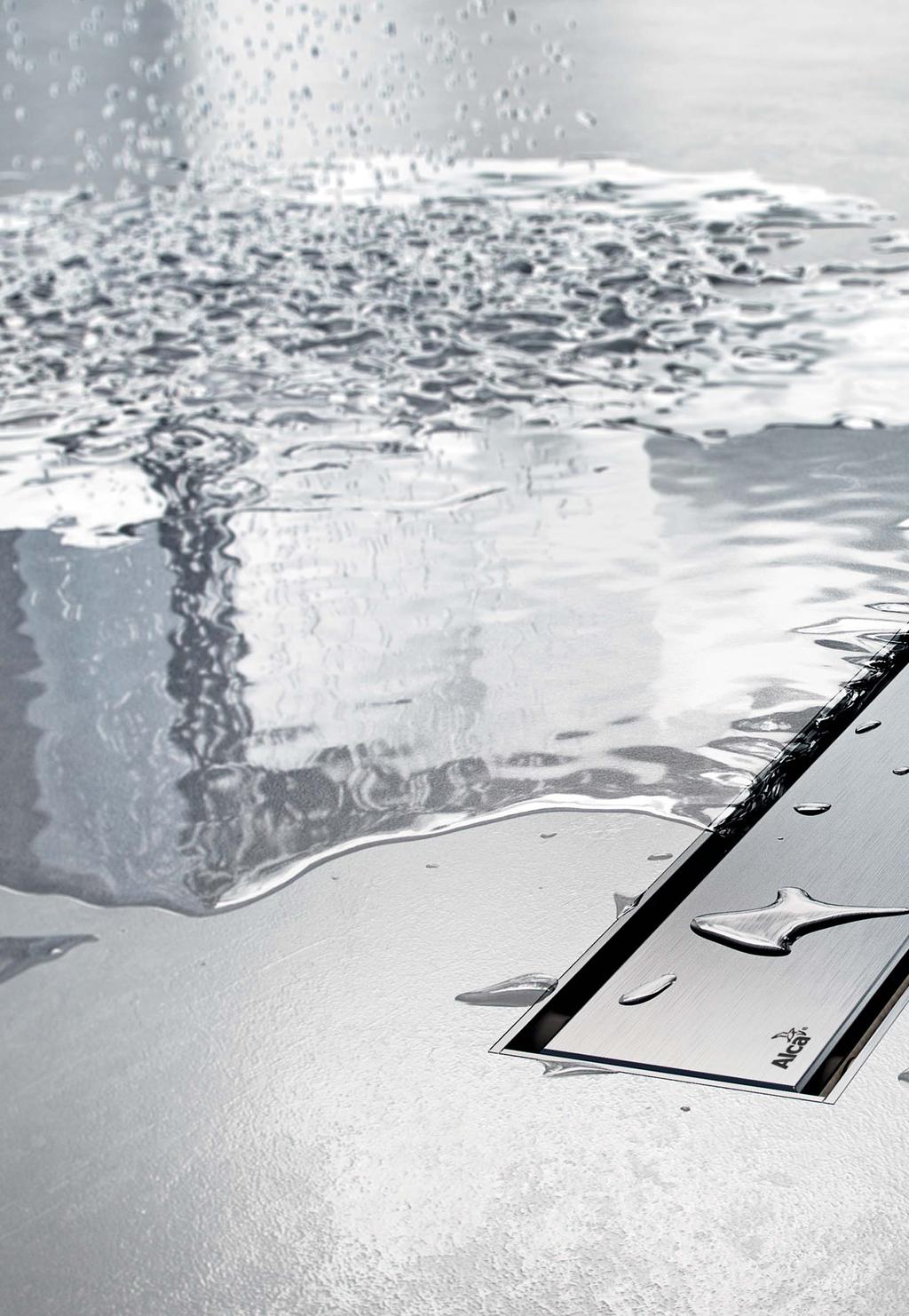

4 ZALETY ODWODNIEŃ LINIOWYCH ALCA ezpiec Ze spokojnym sercem, można wybrać prysznic wielkoformatowy. Dzięki zastosowaniu specjalnego, dwukomorowego syfonu ALCA zagwarantowano przepływ wody do 68 l/min, bez obawy zalania łazienki. WYSOKI PRZEPŁYW WODY (do 68 l/min) ŁATWO OCZYSZCZALNY SYFON NISKA WYSOKOŚĆ ZABUDOWY (55 mm) 25 LAT GWARANCJI APZ16 Wall + ruszt DESIGN + APZ901M/1000 Odpływ podłogowy ze stali nierdzewnej z pełnym rusztem i nierdzewną listwą do stopniowanej podłogi 6 7

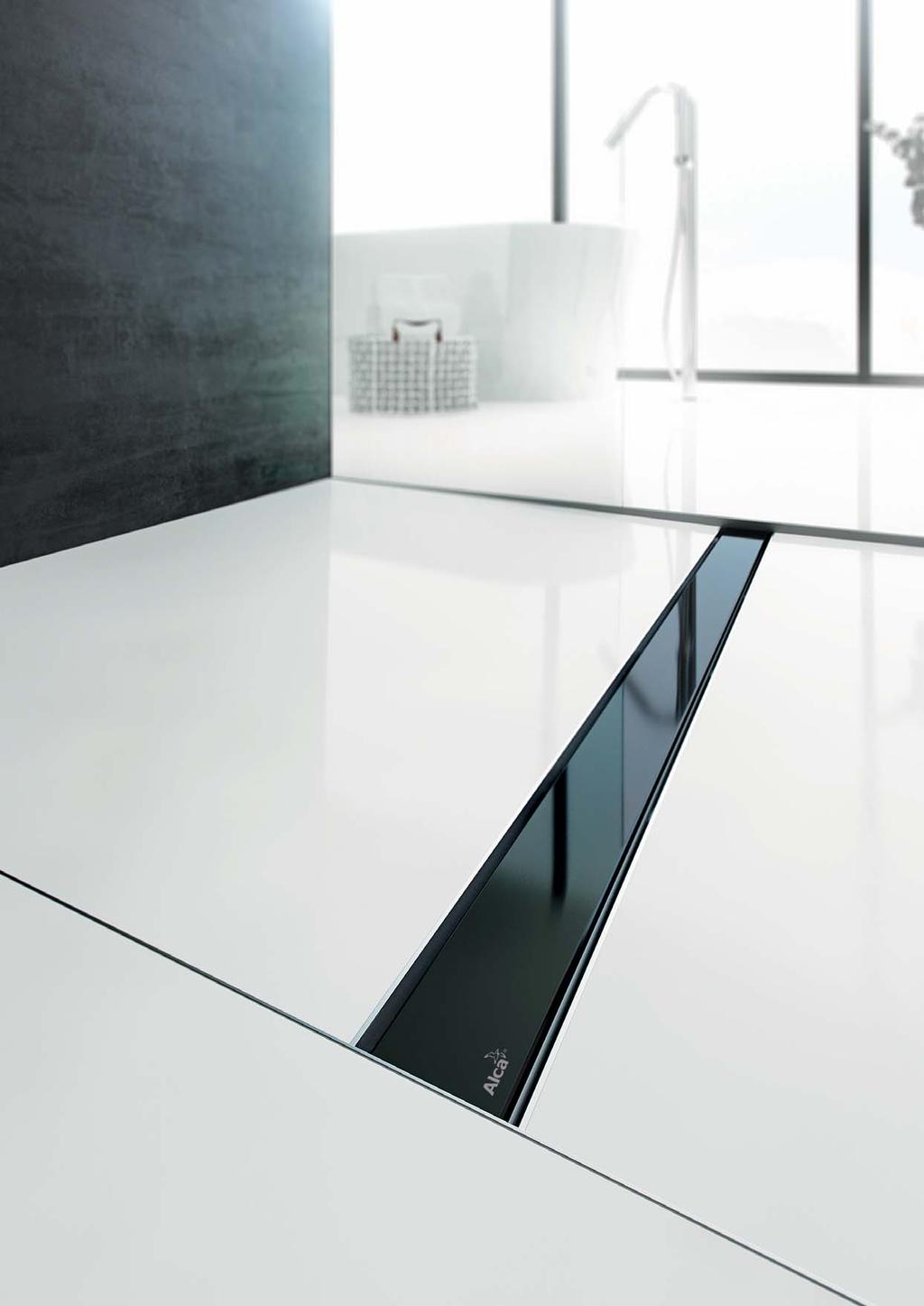

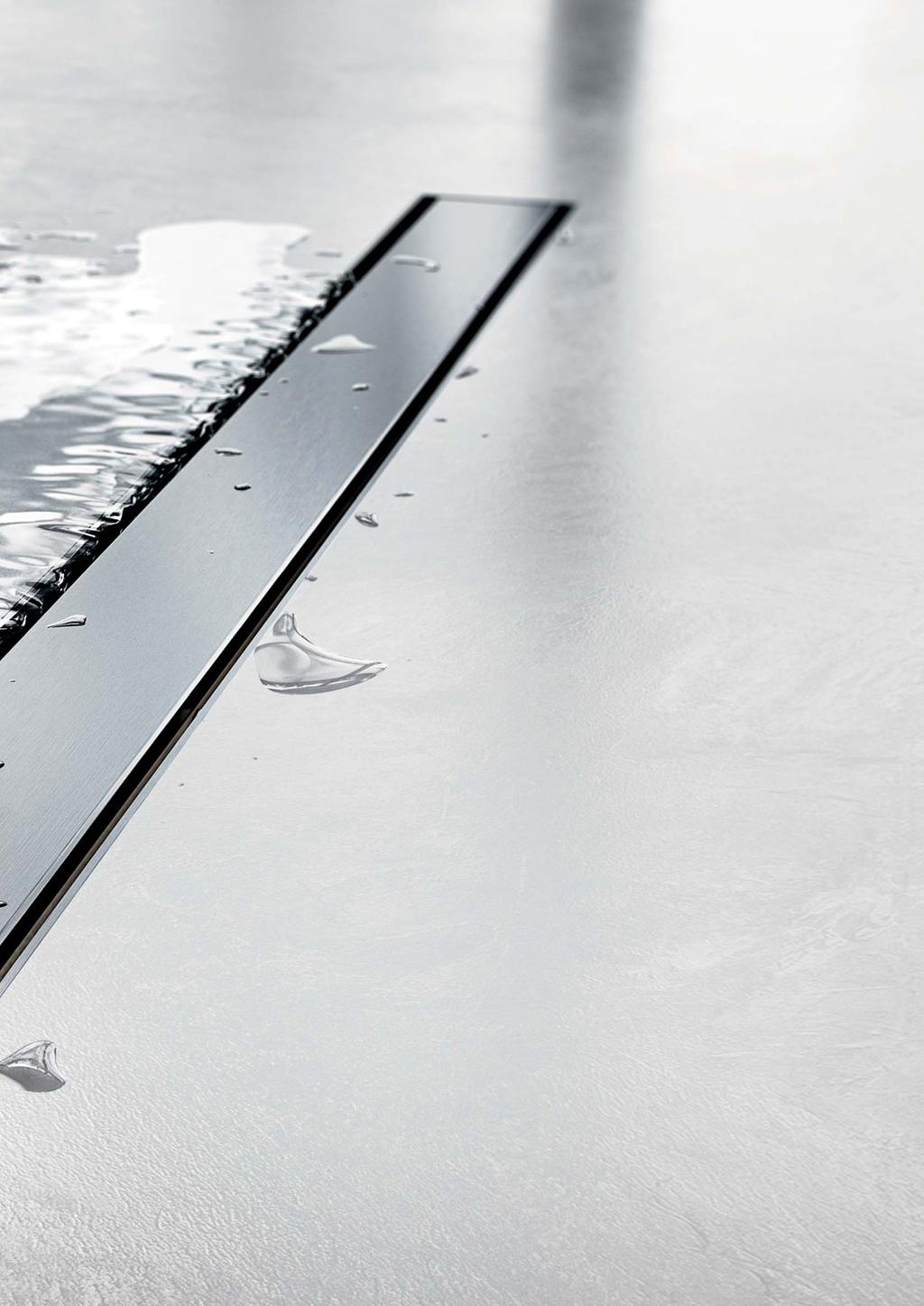

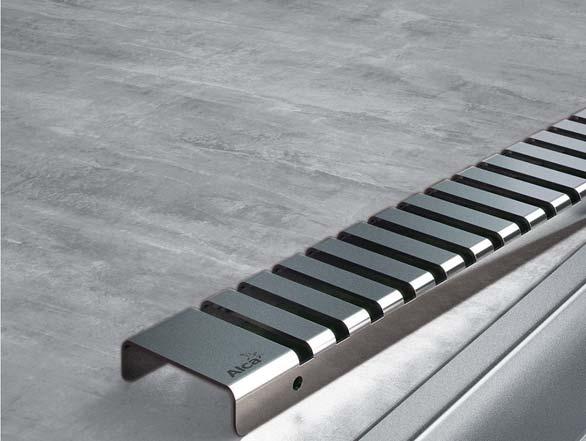

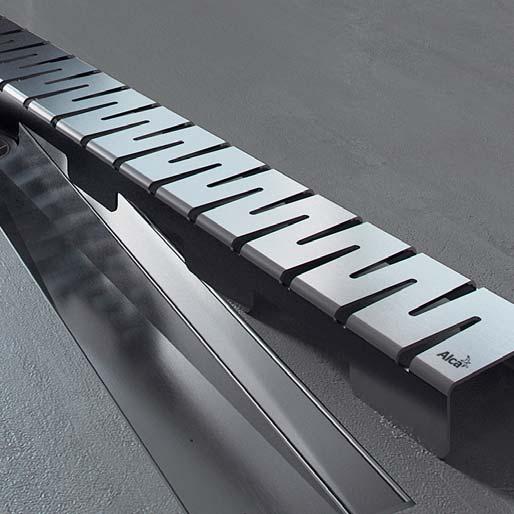

5 RUSZTY ODWODNIEŃ LINIOWYCH ALCA Piękno ma wiele form Chodźmy do przodu i dajmy się zainspirować Szeroka gama rusztów Oferujemy szeroki wybór ciekawych rusztów, w różnych wzorach i materiałach. Niezależnie od tego, czy chcesz się wyróżnić, czy jesteś miłośnikiem minimalizmu i chcesz być optycznie związany z podłogą, to zależy od Ciebie. Do perforowanych rusztów Ruszt do wypełniania płytkami Ruszt graniastosłupowy APZ6 Professional + ruszt GL APZ903M/1200 Odpływ podłogowy ze stali nierdzewnej z pełnym, szklanym rusztem i nierdzewną listwą do stopniowanej podłogi Perforowane ruszty ALCA to zabawne wariacje oparte na geometrycznych kształtach. Łatwo wybrać odpowiedni w zależności od gustu. Dostępne są w wersji: wysoki połysk lub mat szczotkowany. Standardowa wersja wykonana jest ze stali nierdzewnej. Zaspokajając indywidualne wymagania naszych klientów, przygotowaliśmy wariant wykonany ze stali o podwyższonej jakości. To specjalny ruszt ze stali nierdzewnej, którego dno pokryte jest taśmą o szorstkiej powierzchni ułatwiającej wykończenie płytkami lub wodoodpornym drewnem. Ruszt będzie stanowił część podłogi, w pełni pokrywającą się z resztą z łazienki. Do pełnych rusztów Podstawa rusztu tworzy U-profil ze stali nierdzewnej. Na profilu przyklejona jest solidna płyta ze stali nierdzewnej, szkła hartowanego, mosiądzu lub kamienia syntetycznego. Różnorodność powierzchni pełnego rusztu ALCA będzie się ozdobą Twojej łazienki. Ten unikalny ruszt wykonany jest z elementów w formie graniastosłupów ze stali nierdzewnej na stałe połączonych w jedną całość. Swoim wyglądem odbiega od dotychczasowych rozwiązań a miejsce spływu wody jawi się jako dominujący i charakterystyczny element projektu, który słusznie ściąga na siebie uwagę. 8 9

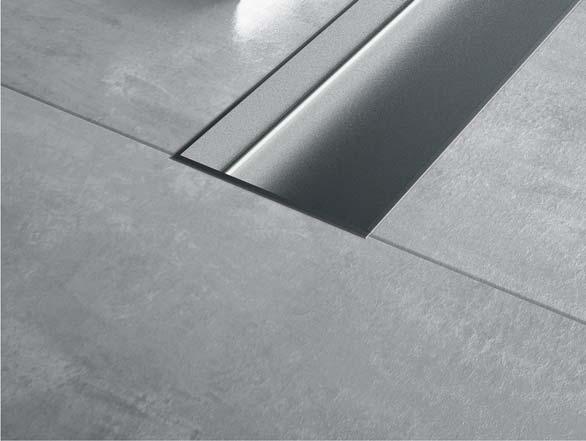

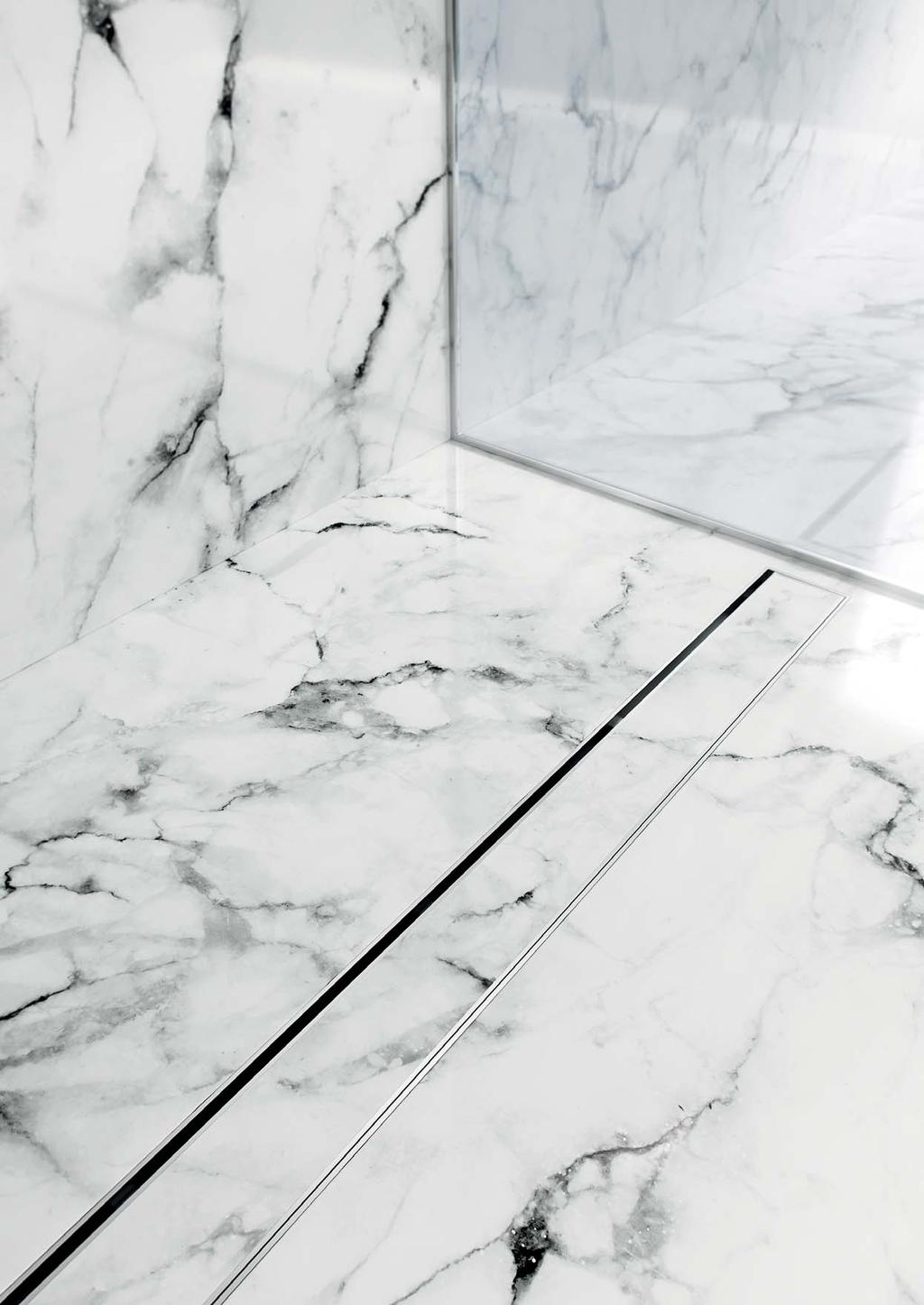

6 RUSZT DO WYPEŁNIANIA PŁYTKAMI Połączy w jedną całość W PRZESTRZENI APZ13, APZ6, APZ12, APZ22, APZ2012, APZ2022 NA ŚCIANIE APZ16 W ŚCIANIE APZ5 Twoje marzenia zmieniliśmy w rzeczywistość, na której można polegać Opcje lokalizacji odpływów Opracowaliśmy koncepcję rusztów do wypełnienia płytkami tak, aby była dostępna dla większości typów odpływów: w przestrzeni (APZ13, APZ6, APZ12, APZ22, APZ2012, APZ2022) na ścianie (APZ16) w ścianie (APZ5) Nie zmniejsza wysokości konstrukcji ani wymaganego przepływu wody. APZ106 Professional Low + ruszt FLOOR + APZ903M/1000 Odpływ podłogowy z nierdzewnym rusztem do wypełnienia płytkami i nierdzewną listwą do stopniowanej podłogi Przejrzyste linie projektowe Wielkie wynalazki nie muszą być pompatyczne w wyglądzie wręcz przeciwnie. Wszystko, co wyrafinowane i złożone, pozostaje ukryte, a to, co widoczne, jest proste i piękne. Ruszt do wypełnienia płytkami jest znakomity w swojej prostocie. Idealny dla miłośników projektowania, nie zakłóci Twojej pięknej łazienki i wtopi się w otoczenie. Niezależnie od tego, czy wybierzesz najwyższej klasy nierdzewny lub ekonomiczny, plastikowy odpływ, zawsze otrzymasz sprawdzone "piękno w prostocie". Doprowadź swoją łazienkę do perfekcji To niepozorna część Twojej łazienki i codzienny towarzysz w najbardziej intymnych chwilach. Jest tam dla ciebie, gdy trzeba zmyć z siebie ciężar dnia. Szukasz jego czystych kształtów i linii. Dopasowanie dokładnie do swoich potrzeb. Nasze eleganckie ruszty ujednolicą i optycznie powiększą przestrzeń każdej łazienki. Jest to doskonały przykład połączenia prostoty i funkcjonalności. Prosta instalacja Nasze odwodnienia i ruszty znane są z łatwości instalacji i wypełnienia płytkami. Ruszt pokryty jest taśmą o szorstkiej powierzchni, która ułatwia wykończenie płytkami lub wodoodpornym drewnem. Po nałożeniu kleju, można ułożyć ulubione płytki, które upiększą estetykę prysznica. 25 LAT GWARANCJI APZ6 Professional + ruszt POSH Odpływ podłogowy nierdzewny obniżony

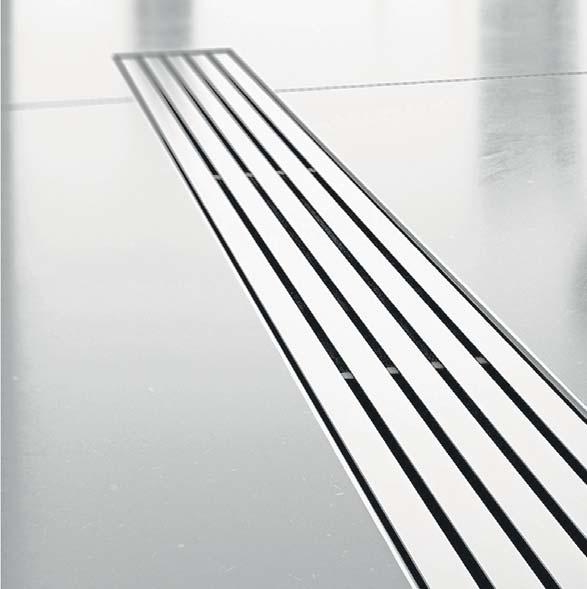

7 Ruszty do podłogowych odwodnień liniowych ALCA Perforowane Perforowane do odwodnienia typu APZ13 do odwodnienia typu APZ1, APZ4 LINE / Stal nierdzewna-połysk/mat PURE / Stal nierdzewna-połysk/mat CODE / Stal nierdzewna-połysk/mat SMILE / Stal nierdzewna-połysk/mat HOPE / Stal nierdzewna-połysk/mat BUBLE / Stal nierdzewna-połysk/mat ROUTE / Stal nierdzewna-połysk/mat CUBE / Stal nierdzewna-połysk/mat DREAM / Stal nierdzewna-połysk/mat ZIP / Stal nierdzewna-połysk/mat Do systemu odpływowego Do wypełniania płytka Narożne do odwodnienie typu APZ5 do odwodnienia typu APZ6, APZ16 i APZ13 do odwodnienie typu ARZ1 EDEN / Pokrywa stal nierdzewna-połysk SHADE / Pokrywa stal nierdzewna-mat TWIN / Pokrywa do wypełnienia płytką FLOOR do odwodnienia APZ6 i APZ16 / Ruszt do wypełnienia płytką W dnie rusztu jest chropowata powierzchnia ułatwiająca klejenie płytek. LIFE / Stal nierdzewna-mat INSERT do odwodnienie APZ13 / Ruszt do wypełnienia płytką W dnie rusztu jest chropowata powierzchnia ułatwiająca klejenie płytek. TIME / Stal nierdzewna-mat GRACE / Stal nierdzewna-mat VIEW / Stal nierdzewna-mat TRITON / Stal nierdzewna-mat Graniastosłupowe do odwodnienia typu APZ13, APZ6 i APZ16 Pełne do odwodnienia typu APZ6 i APZ16 STREAM do odwodnienia APZ13 / Stal nierdzewna-mat GL1200 / Szkło-biały GL1202 / Szkło-zielony GL1204 / Szkło-czarny GAP do odwodnienia APZ6, APZ16 / Stal nierdzewna-mat MI1205 / Kamień syntetyczny-czarny MI1206 / Kamień syntetyczny-piaskowy MI1207 / Kamień syntetyczny-granit MI1200 / Kamień syntetyczny-biały POSH / Stal nierdzewna-mat DESIGN-ANTIC / Mosiądz antyczny DESIGN / Stal nierdzewna-połysk/mat SPACE do odwodnienie APZ13 / Stal nierdzewna-połysk/mat Perforowane, pełne i do wypełnienia płytka do odwodnienie typu APZ12, APZ22, APZ2012 and APZ2022 Plastikowe odwodnienia liniowe LINE / Stal nierdzewna-połysk/mat PURE / Stal nierdzewna-połysk/mat SOLID / Stal nierdzewna-mat APZ8 Simple Stal nierdzewna-mat ruszt w opakowaniu HOPE / Stal nierdzewna-połysk/mat BUBLE / Stal nierdzewna-połysk/mat TILE / Ruszt do wypełnienia płytką APZ9 Simple Stal nierdzewna-mat ruszt w opakowaniu CUBE / Stal nierdzewna-połysk/mat DREAM / Stal nierdzewna-połysk/mat W dnie rusztu jest chropowata powierzchnia ułatwiająca klejenie płytek. APZ10 Simple Stal nierdzewna-mat ruszt w opakowaniu Niczym klejnot, któremu nie straszny jest upływ czasu

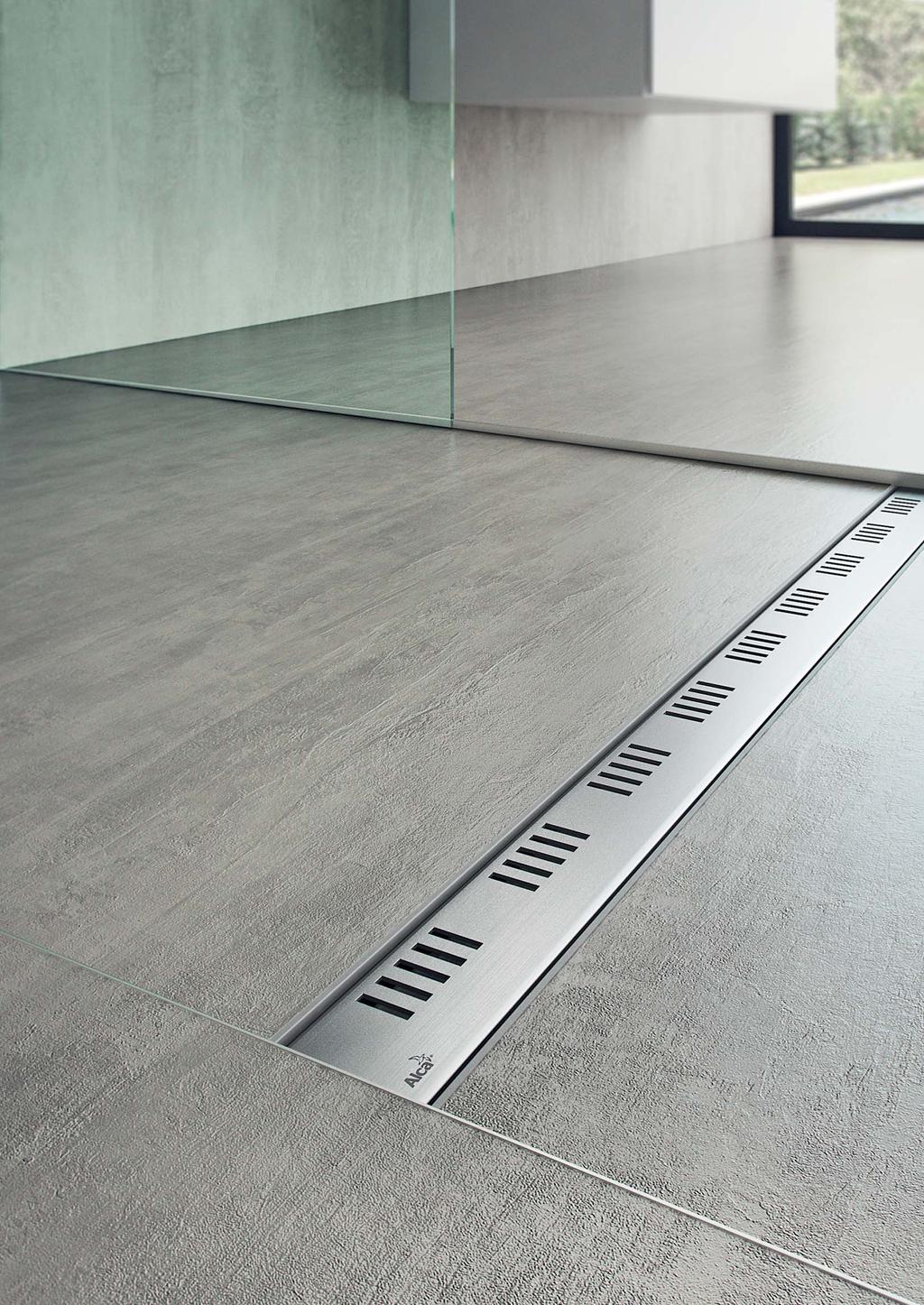

8 ODWODNIENIA LINIOWE ALCA Niezawodny wybór zaspokoi Twoje pomysły Ponadczasowe wzornictwo APZ1: 85 mm 60 l/min APZ101: 55 mm Ø50 Ø40 15 mm 10 mm 35 l/min APZ4, APZ104 Low Odwodnienie liniowe APZ1 do perforowanego rusztu Nasi projektanci zaprojektowali odwodnienia ALCA w różnych kształtach, tak aby idealnie pasowały do różnych stylów łazienki i podkreślały indywidualność właściciela. Oferujemy szeroką gamę odwodnień podłogowych, zawsze mając na uwadze funkcjonalność projektu i najwyższą jakość. APZ ruszt LINE Odpływ podłogowy ze stali nierdzewnej z pionowym odpływem i perforowanym rusztem 68 LITRÓW WODY/MIN Odpływy z łatwo oczyszczalnym syfonem Tam gdzie w standardzie jest zwykły syfon, odwodnienie liniowe ALCA wykorzystuje rozwiązanie z dwoma komorami odpływowymi. Tworzy go syfon z podwójnym zasyfonowaniem i możliwością doskonałego czyszczenia obu komór, aż do rury kanalizacyjnej. Dzięki podwójnemu zasyfonowaniu, podwójnie przedłużamy czas okresowego czyszczenia syfonu. Na życzenie można zamówić syfon SMART. Z niską wysokością zabudowy Odpływy liniowe ALCA ze stali nierdzewnej i tworzywa sztucznego dostosowane są do najwyższych wymagań budowlanych. Oferowana minimalna wysokość odpływu liniowego ALCA wynosi od 55 mm do 85 mm. Wysokość 55 mm, idealnie nadaje się do remontu domu, z cienką warstwę posadzek betonowych. Wysokość 85 mm jest odpowiednia dla nowych budynków, w których już w trakcie projektowania łazienki liczymy się z zabudowaniem odpływu liniowego. Regulowany w pionie kołnierz Odwodnienia liniowe APZ4, APZ104 Low, APZ1004, APZ1104 Low i są przeznaczone do montażu bezpośrednio przy ścianie natrysku. Pionowy kołnierz izolacyjny jest regulowany do każdej grubości płytek ściennych od 6 12 mm. Różnicy w grubości płytki nie musimy kompensować warstwą kleju. W przeciwieństwie do innych odpływów liniowych ALCA Flexible przytwierdzamy nie tylko do podłoża ale także do ściany natrysku za pomocą pionowego kołnierza. Ponadto kołnierz jest pokrywany warstwą hydroizolacji i płytkami. Dzięki temu odpływ liniowy zyskuje lepszą możliwość odizolowania wilgoci. Łatwiejsze jest również, wykonanie spadu do ściany łazienki

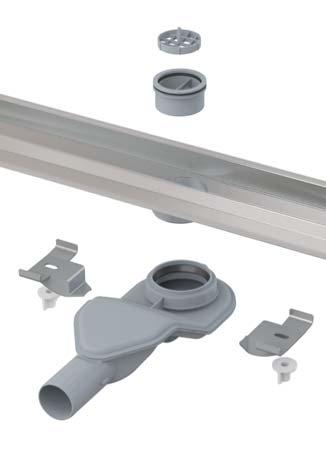

9 ODWODNIENIE PODŁOGOWE APZ13 MODULAR APZ-S6: 54 mm Ø40 40 l/min Żadne wyzwanie nie jest zbyt duże i nie ma zbyt małej przestrzeni dla innowacji Od czeskich inżynierów 25 LAT GWARANCJI APZ13 Modular + ruszt STREAM Odpływ podłogowy nierdzewny z rusztem pryzmatycznym APZ-S9: 81 mm APZ-S12: 105 mm System modułowy System ten został zaprojektowany tak, aby wybór odpowiedniego modelu był jak najprostszy. Zestaw składa się z trzech podstawowych elementów odpływu, syfonu i rusztu. Korpus odpływu jest uniwersalny dla wszystkich typów rusztów. Jest wypukła i można wybrać trzy długości. Syfon jest obrotowy i oferuje trzy warianty. Główna różnica jest w wysokości zabudowy i związana z tym wielkość przepływu. Najwyższy syfon o przepływie 58 l/min idealny jest do nowych budynków i wszędzie tam, gdzie jest dużo miejsca. Średnia i wyjątkowo niska wydajność jest zaprojektowana wszędzie tam, gdzie potrzebujesz zaoszczędzić miejsce. Ruszty są perforowane, pełne, do wypełnienia płytkami i pryzmatyczne. Ø50 Ø50 50 l/min 58 l/min Trzy warianty wysokości syfonu Tak jak w przypadku wszystkich odpływów Alca, koncepcję syfonu oparliśmy na utrzymaniu, możliwie najwyższego komfortu użytkownika. Nowe modele zostały zaprojektowane tak aby miały doskonały przepływ i zachowały łatwość czyszczenia. Pomyśleliśmy również o dodatkowej hydroizolacji. Dlatego też, syfon wyposażyliśmy w zamki mocujące, tak aby po jego zamontowaniu nie było możliwe przypadkowe usunięcie lub naruszenie szczelności syfonu. Wszystkie potrzebne akcesoria znajdziecie Pańswo w opakowaniu. Odpływ podłogowy APZ13 Odpływ podłogowy APZ13 ze stali nierdzewnej został zaprojektowany jako produkt modułowy. Oznacza to, że istnieją trzy warianty długości koryta, które można łączyć z trzema kompatybilnymi syfonami. Cały system indywidualnie uzupełniamy rusztem. Można wybrać jedną z siedmiu opcji ze stali nierdzewnej perforowany, pełny, do wypełnienia płytkami lub graniastosłupowy. Nowe technologie produkcji Wraz z pojawieniem się nowych odpływów nasi inżynierowie opracowali specjalną technologię w pełni automatycznego spawania laserowego. Ta zaawansowana technologia pozwala na precyzyjne spawanie wszystkich, tworzących idealną całość, części oraz przesuwa granicę doskonałego odpływu. Design, którego chce się dotknąć, pod powierzchnią skrywa prawdziwe piękno Z przyjemnością przedstawiamy modułowe odwodnienia APZ13. W trzech prostych krokach można go maksymalnie dopasować do rozkładu każdej łazienki

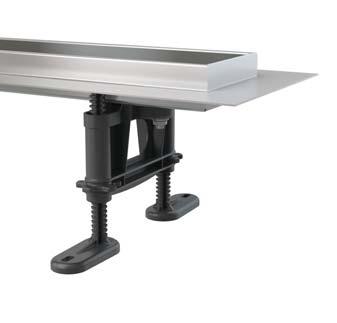

10 ODPŁYW PODŁOGOWY APZ13 MODULAR Modułowe odwodnenie Regulowana wysokość odpływu Indywidualnie regulowane nóżki kotwiczne zapewniają bezproblemową instalację, nawet w obliczu znacznych nierówności w różnych częściach podstawowej powierzchni. Dno odpływu ze spadem Wprowadzamy nową konstrukcję wewnętrzną wylotu, co zapewnia maksymalny odpływ wody. Równocześnie ułatwia ręczne czyszczenie. Zabezpieczenie Zastosowany mechanizm zapewnia maksymalną szczelność, co gwarantuje optymalne bezpieczeństwo podczas instalacji i dużą funkcjonalność w codziennym użytkowaniu. Syfon obrotowy Poziomy syfon obrotowy daje nieograniczone możliwości łączenia rury spustowej we wszystkich kierunkach. Ponadto, nie ma potrzeby instalowania dodatkowych kształtek. Łatwo oczyszczalny syfon Syfon wyposażony jest w sitko, które wychwytuje włosy i inne zanieczyszczenia. Ponadto, system jest łatwo zdejmowalny do gruntownego czyszczenia bez konieczności stosowania środków chemicznych. Do czyszczenia rury spustowej może być stosowana spirala do zatkanych rur. Ruszty do odwodnienia APZ13 Konstrukcja tego odwodnienia pozwala na użycie wszystkich rodzajów rusztu. Można używać podstawowych modeli rusztów perforowanych, pełnych, do wypełnienia płytkami, lub nowego modelu rusztu graniastosłupowego. Zostawiamy tu wolność wyboru. Odpływ z jednego kawałka stali, zaokrąglone krawędzie Dzięki użyciu najnowszych technologii, każdy korpus odpływu ALCA jest dokładnie zaokrąglony. Odpływy są bardzo przyjemne w dotyku, co zwiększa komfort codziennego prysznica. Ich wykończenie zaspokoi Twoje estetyczne potrzeby. APZ13 Modular + ruszt CODE Odpływ podłogowy nierdzewny z perforowanym rusztem 25 LAT GWARANCJI

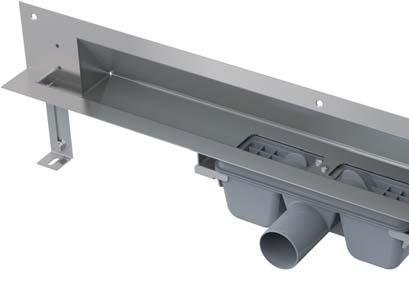

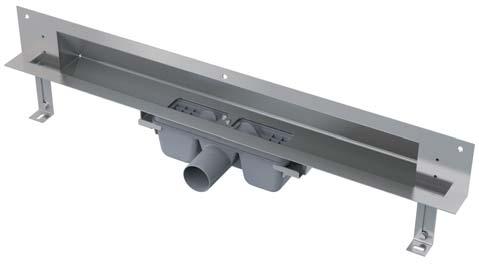

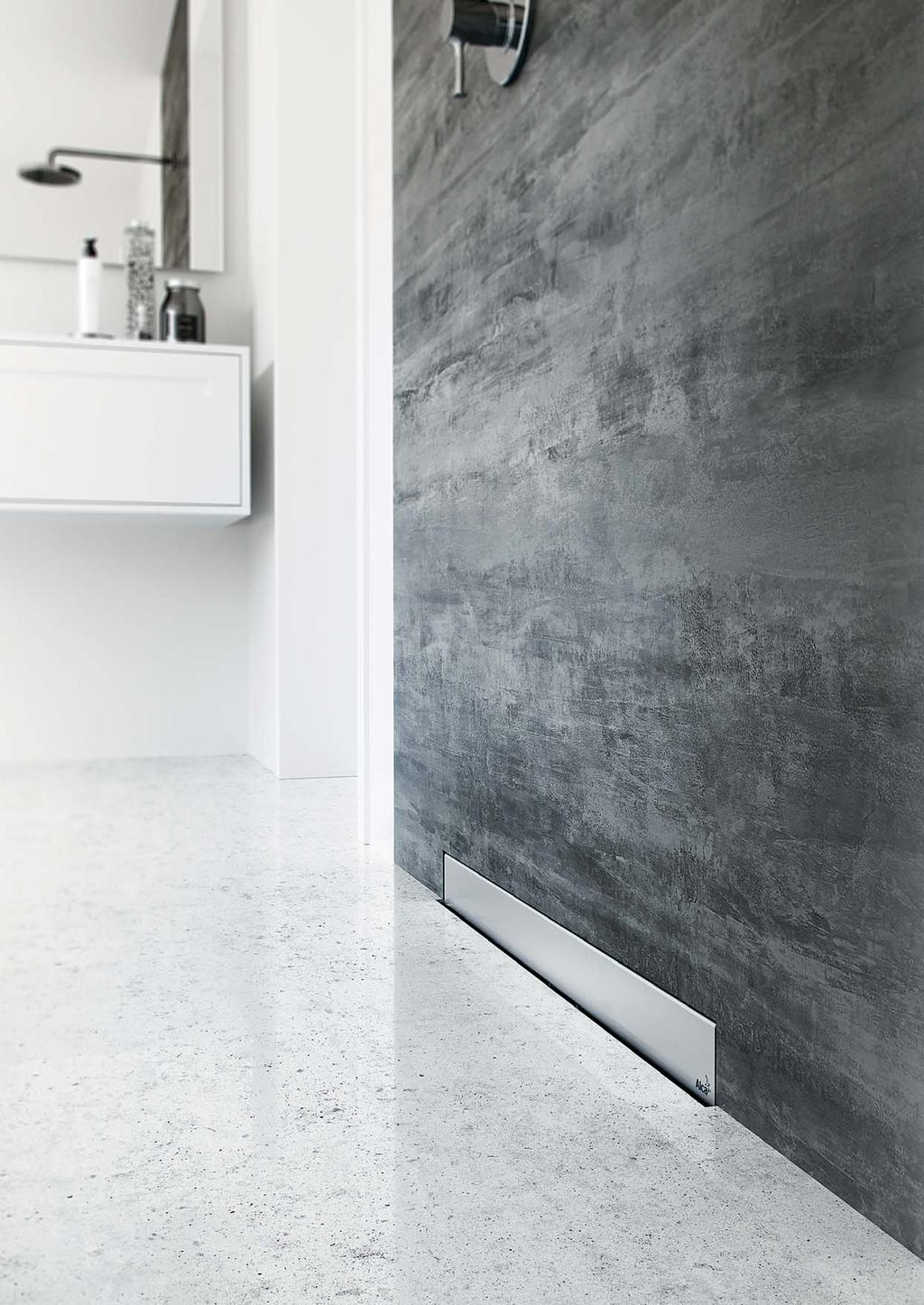

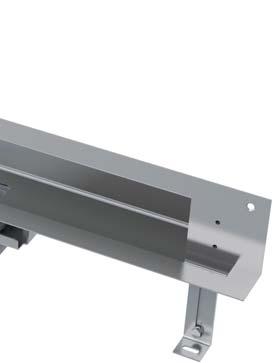

11 SYSTEM ODPŁYWOWY ALCA DO ZABUDOWY W ŚCIANIE Czyste linie Wyjątkowe rozwiązania, które wzmocnią każdą przestrzeń w parze z funkcjona- APZ5: 100 mm 60 l/min Ø50 SHADE Pokrywa stal nierdzewna-mat EDEN Pokrywa stal nierdzewna-połysk TWIN Pokrywa do wypełnienia płytką System odpływowy do zabudowy w ścianie System polecany szczególnie do obszarów o większej przepustowości ludzi, takich jak baseny, spa i centra odnowy biologicznej. Ruszt odwodnienia można wybrać pełny z połyskiem lub matowy oraz do wypełnienia płytkami, które doskonale współgrają z prysznicem. Woda wpływa do kratki jedynie pomiędzy krawędzią płytki a pokrywą. lnością Odwodnienie ALCA LIGHT z oświetleniem ALCA LIGHT oświetlenie systemu odpływowego APZ5 poprzez pasek LED, zapewni przyjemne oświetlenie, które podkreśli funkcjonalne i projektowe rozwiązanie Twojej łazienki. APZ5 Spa + osłona SHADE System odpływowy do zabudowy w ścianie ze stali nierdzewnej z pełną pokrywą Głębokość: 85 mm BIAŁY AEZ120 ZIELONY AEZ122 CZERWONY AEZ123 RAINBOW (RGB) AEZ124 Dostępny w kolorach: biały, zielony, czerwony, niebieski i tęczowy (Rainbow) 24 25

12 ODWODNIENIA LINIOWE PLASTIKOWE Trzy rodzaje Odpływ podłogowy z nierdzewnym obramowaniem APZ22 Optimal Wariant ekonomiczny doskonały wygląd plastikowych odwodnień APZ8 / APZ9 / APZ10: 62 mm 30 l/min APZ12 / APZ22: 85 mm 63 l/min Ø50 Ø40 Odwodnienia liniowe plastikowe Stanowią ekonomiczne rozwiązanie w segmencie odwodnień liniowych. Wykonane są z bardzo wytrzymałego tworzywa odpornego na mróz i chemię. Wszystkie posiadają blokadę zapachową, która chroni przed przenikaniem zapachów z kanalizacji nawet po spuszczeniu wody w syfonie. Blokada zapachów dostępna jest w wersji oszczędnej (APZ8, APZ9, APZ10) lub w wersji standardowej z syfonem dwukomorowym (APZ12, APZ22). Syfon jest całkowicie rozbieralny co ułatwia jego wyczyszczenie. 6 LAT GWARANCJI APZ22 Optimal + ruszt DREAM Odpływ podłogowy z nierdzewnym obramowaniem do perforowanego rusztu Odpływy Simple APZ8, APZ9 i APZ10 Podstawowy model z serii plastikowych odwodnień słynie z niskiej wysokości zabudowy 62 mm. Szczególnie nadaje się do wykorzystania w budynkach przeznaczonych do renowacji oraz innych, w których występuje problem z brakiem miejsca w podłodze. Kazdy odpływ to kompletny zestaw z rusztem spustowym, regulacją wysokości nóg, elementami mocującymi i wodoodporną taśmą. W ofercie posiadamy trzy wzory rusztu. Odpływ APZ12 Optimal Klasa średnia odwodnień liniowych jest ekonomicznym rozwiązaniem do nowych projektów i miejsc, gdzie wymagana jest zgodność z różnymi standardami. Posiada specjalny dwukomorowy syfon, z blokadą zapachów i prędkością przepływu wody do 63 l/min. Gwarantujemy, że nie dojdzie do zalania łazienki nawet przy zastosowaniu prysznica z dużym przepływem wody. Regulowane plastikowe nogi umożliwiają szybką i wygodną instalację, w tym precyzyjne ustawienie spadu W ofercie posiadamy ruszty perforowane, pełne lub do wypełnienia płytkami albo drewnem wodoodpornym, które należy dokupić osobno. Odpływ APZ22 Optimal z nierdzewnym obramowaniem Oferujemy nowe plastikowe odwodnienia z krawędzią ze stali nierdzewnej. Zastosowanie krawędzi rusztu ze stali nierdzewnej mimo plastikowej ramki, pozwala uzyskać idealny wygląd łazienki. Plastikowe odpływy APZ22 wyprodukowano na podstawie standardowego odpływu APZ

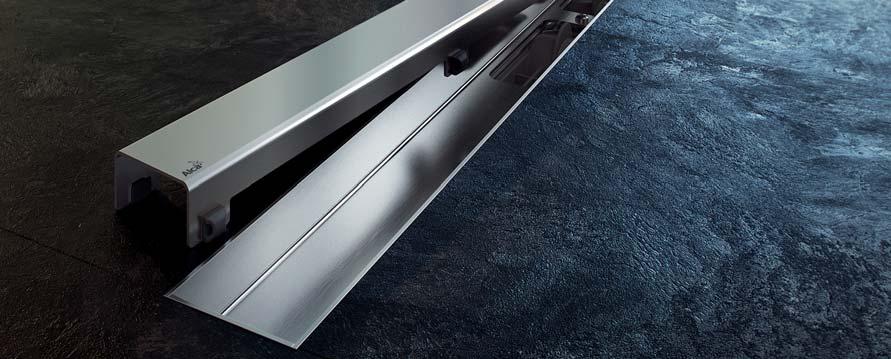

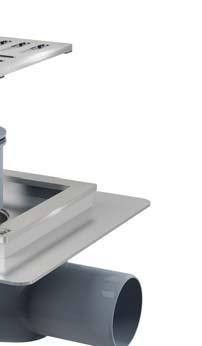

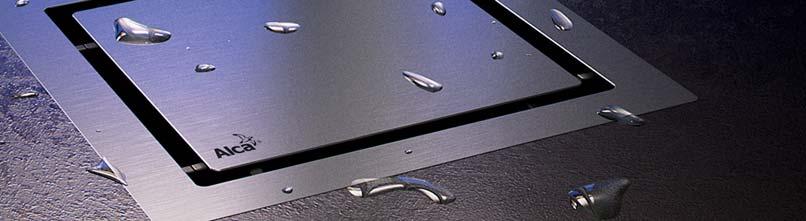

13 KRATKI ŚCIEKOWE NIERDZEWNE MPV011 MPV012 MPV013 MPV014 MPV015 MPV016 Zostanie Lider wśród odpływów tylko to co jest piękne APV110: 55 mm APV120: 81 mm APV130: 105 mm Ø40 Ø50 Ø50 40 l/min 50 l/min 58 l/min Nowa, nierdzewna kratka ściekowa stworzona została jako alternatywa dla klasycznych odwodnień ze stali nierdzewnej. Oferuje klientom kolejny ciekawy wariant odpływu z natrysku, zachowując doskonałe właściwości techniczne i wyjątkowe nowoczesne wzornictwo. Dla tych, którzy wolą zastosować odpływ punktowy lub nie mogą skorzystać z odwodnień liniowych, odpływ ze stali nierdzewnej jest oczywistym wyborem. Luksusowe wykończenie ze stali nierdzewnej Ruszt nie tylko do wypełnienia płytki Trzy warianty wysokości syfonu 25 LAT GWARANCJI APV110 + kratka MPV013 Kratka ściekowa nierdzewna, mocno obniżona, z pełną kratką Kratki ściekowe nierdzewne zaprojektowane i opracowane są tak, aby spełnić wysokie wymagania dotyczące ostatecznego wyglądu łazienki. Precyzyjna technologia wykorzystywana do wytwarzania odpływów punktowych pozwala wykonać widoczne części z jednego kawałka litej stali nierdzewnej, bez szczelin, spoin i innych artefaktów. Kratka ściekowa tworzy zwartą całość i nadaje się do wszystkich rodzajów nowoczesnych łazienek. Decydując się na kratki sciekowe, ze stali nierdzewnej, zyskujecie, prosty projektowo i bardzo funkcjonalny, techniczny element łazienki. Do rusztów odpływów punktowych mamy do wyboru trzy rodzaje kratek. Najciekawszym rozwiązaniem jest zastosowanie kratki wlotowej, na której można osadzić płytki co pozwoli naturalnie wkomponować odpływ w podłogę łazienki. Drugim typem jest kratka pełna wykonana z jednego kawałka stali, co w połączeniu z wlotem korpusu stwarza kompaktowe wrażenie. Trzecią opcją jest kratka perforowana ze stali nierdzewnej, która dzięki precyzyjnemu wycinaniu strumieniem wody dokładnie pasuje do wlotu korpusu. Idealne warunki montażu gwarantują trzy rodzaje syfonów, które można zastosować w nowych kratkach ściekowych. W najniższej odmianie syfonu o wysokości 55 mm można zabudować odpływ przy minimalnej wysokości podłogi, utrzymując dużą ilość odbieranej wody. Wszystkie trzy typy syfonów są tak skonstruowane, aby były łatwe do czyszczenia bez użycia środków chemicznych i nie wymagają skomplikowanego montażu ani konserwacji

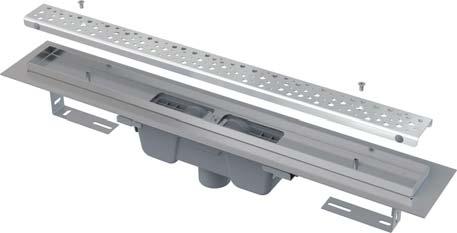

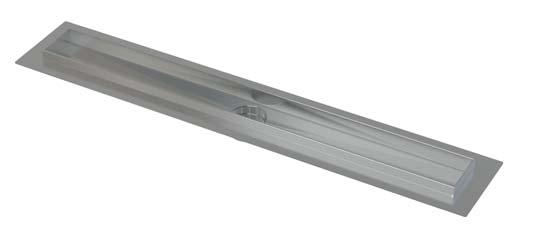

14 ODWODNIENIA LINIOWE ALCA STAL NIERDZEWNA Do perforowanego rusztu Do pełnego rusztu Odwiedź nas w internecie APZ1, APZ101 Low Odpływ podłogowy z obramowaniem do rusztu perforowanego (300, 550, 650, 750, 850, 950, 1050, 1150, 1450 mm) APZ1001, APZ1101 Low Odpływ podłogowy z obramowaniem do rusztu perforowanego, odpływ pionowy (300, 550, 650, 750, 850, 950, 1050, 1150 mm) APZ6 Professional, APZ106 Professional Low Odpływ podłogowy z obramowaniem do rusztu pełnego (300, 550, 650, 750, 850, 950, 1050, 1150 mm) APZ1006 Professional, APZ1106 Professional Low Odpływ podłogowy z obramowaniem do rusztu pełnego, odpływ pionowy (300, 550, 650, 750, 850, 950, 1050, 1150 mm) APZ1: 85 mm 60 l/min APZ1001: 85 mm 68 l/min APZ6: 95 mm 60 l/min APZ1006: 95 mm 68 l/min APZ101: 55 mm 35 l/min APZ1101: 55 mm 44 l/min APZ106: 65 mm 35 l/min APZ1106: 65 mm 44 l/min APZ4 Flexible, APZ104 Flexible Low Odpływ podłogowy z obramowaniem do rusztu perforowanego i nastawnym kołnierzem do ściany (550, 650, 750, 850, 950, 1050, 1150 mm) 15 mm 10 mm APZ1004 Flexible, APZ1104 Flexible Low Odpływ podłogowy z obramowaniem do rusztu perforowanego i nastawnym kołnierzem do ściany, odpływ pionowy (550, 650, 750, 850, 950, 1050, 1150 mm) 15 mm 10 mm APZ16 Wall, APZ116 Wall Low Odpływ podłogowy z obramowaniem do pełnego rusztu i kołnierzem przymocowanym do ściany (300, 550, 650, 750, 850, 950, 1050, 1150 mm) APZ1016 Wall, APZ1116 Wall Low Odpływ podłogowy z obramowaniem do pełnego rusztu i kołnierzem przymocowanym do ściany, odpływ pionowy (300, 550, 650, 750, 850, 950, 1050, 1150 mm) 15 mm 15 mm APZ4: 85 mm 60 l/min APZ1004: 85 mm 68 l/min APZ16: 95 mm 60 l/min APZ1016: 95 mm 68 l/min APZ104: 55 mm 35 l/min APZ1104: 55 mm 44 l/min APZ116: 65 mm 35 l/min APZ1116: 65 mm 44 l/min APZ2001 Odpływ podłogowy z obramowaniem do rusztu perforowanego bez syfonu (300, 550, 650, 750, 850, 950, 1050, 1150 mm) LINE HOPE GL1200 MI1200 MI1207 DESIGN DESIGN PURE BUBLE GL1202 MI1205 FLOOR DESIGN-ANTIC CUBE DREAM GL1204 MI1206 GAP POSH POSH APZ2001: 85 mm 80 l/min 30 31

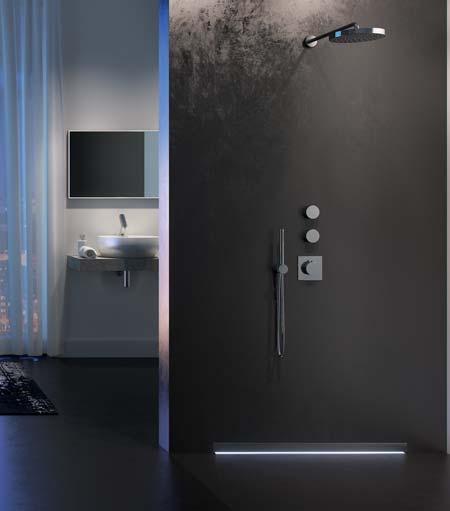

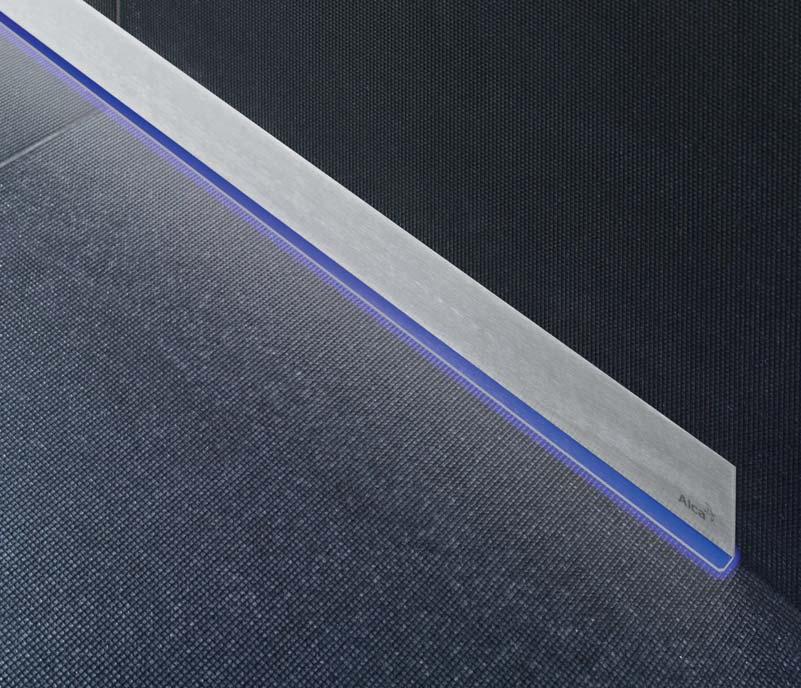

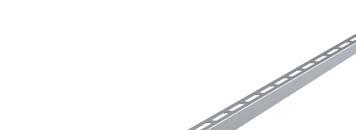

15 ODWODNIENIA LINIOWE ALCA STAL NIERDZEWNA Odpływ podłogowy APZ13 Modular Odwiedź nas w internecie Do zabudowania w ścianie Nierdzewna listwa przy spadach Konfiguracja podłogowego odpływu APZ13 Modular 1 3 APZ-S6 Mocno obniżony syfon oraz zestaw regulowanych nóżek APZ5 Spa System odpływowy do zabudowy w ścianie, pokrywa stal nierdzewna-połysk (650, 750, 850, 950, 1050 mm) PRAWA LEWA 2 OBUSTRONNA 3 APZ-S6: 54 mm 40 l/min APZ5: 100 mm 60 l/min 1 APZ-S9 Obniżony syfon oraz zestaw regulowanych nóżek EDEN SHADE TWIN ALCA LIGHT Oświetlenie koryta APZ5 Spa Wersje oświetlenia koryta APZ5 Spa Kolor podświetlenia Dł. odpływu (mm) Biały AEZ AEZ AEZ AEZ AEZ Niebieski AEZ AEZ AEZ AEZ AEZ Zielony Kod oświetlenia koryta AEZ AEZ AEZ AEZ AEZ Czerwony AEZ AEZ AEZ AEZ AEZ CODE INSERT Rainbow AEZ AEZ AEZ AEZ AEZ Źródło koryta oświetlenia APZ5 Spa AEZ 310, AEZ311, AEZ320 ROUTE SPACE Antivandal SMILE STREAM APZ-S9: 81 mm 50 l/min APZ11 Antivandal, APZ111 Antivandal Low Odpływ podłogowy Antivandal z rusztem (300, 550, 650, 750, 850, 950, 1050, 1150 mm) APZ1011 Antivandal, APZ1111 Antivandal Low Odpływ podłogowy Antivandal z rusztem, odpływ pionowy (300, 550, 650, 750, 850, 950, 1050, 1150 mm) ZIP 2 APZ13 Modular Odpływ podłogowy (750, 850, 950 mm) APZ-S12 Syfon oraz zestaw regulowanych nóżek APZ11: 85 mm 60 l/min APZ1011: 85 mm 68 l/min APZ111: 55 mm 35 l/min APZ1111: 55 mm 44 l/min APZ-S12: 105 mm 58 l/min BUBLE BUBLE Ruszt jest w opakowaniu Ruszt jest w opakowaniu 32 33

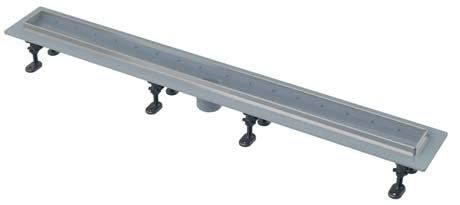

16 ODWODNIENIA LINIOWE PLASTIKOWE Do rusztu perforowanego Odpływ narożny ALCA Odwiedź nas w internecie APZ8 Simple, APZ9 Simple, APZ10 Simple Odpływ podłogowy z obramowaniem do rusztu perforowanego (550, 650, 750, 850, 950 mm) Zawartość opakowania: odpływ ruszt wodoodporna taśma na całą długość odpływu syfon kombinowany z dwoma komorami zestaw montażowy (śruby, kołki) nogi kotwiące haczyk do demontażu ARZ1 Odpływ narożny bez obramowania do rusztu perforowanego LIFE GRACE TIME APZ8/9/10: 62 mm 30 l/min APZ8 Simple APZ9 Simple APZ10 Simple Ruszt jest w opakowaniu Ruszt jest w opakowaniu Ruszt jest w opakowaniu ARZ1: 100 mm 60 l/min VIEW TRITON Do perforowanego rusztu, pełnego rusztu lub do wypełnienia płytką Kratki ściekowe nierdzewne ALCA APZ12 Optimal Odpływ podłogowy z obramowaniem do rusztu perforowanego lub wypełnienia płytką (750, 850, 950, 1050 mm) APZ22 Optimal Odpływ podłogowy z nierdzewnym obramowaniem do rusztu perforowanego lub wypełnienia płytką (750, 850, 950 mm) N APV110 Kratka ściekowa nierdzewna mocno obniżona mm odpływ boczny, bez kratki, syfon mokry APV120 Kratka ściekowa nierdzewna obniżona mm odpływ boczny, bez kratki, syfon mokry APV130 Kratka ściekowa nierdzewna mm odpływ boczny, bez kratki, syfon mokry APV110: 55 mm APV120: 81 mm APV130: 105 mm APZ12: 85 mm 63 l/min APZ22: 85 mm 63 l/min 40 l/min 50 l/min 58 l/min APZ2012 Optimal Odpływ podłogowy z obramowaniem do rusztu perforowanego lub wypełnienia płytką, bez syfonu (550, 650, 750, 850 mm) N APZ2022 Optimal Odpływ podłogowy z nierdzewnym obramowaniem do rusztu perforowanego lub wypełnienia płytką, bez syfonu (550, 650, 750, 850 mm) N MPV011 MPV012 MPV013 MPV014 MPV015 MPV016 Kratki ściekowe APZ2012: 70 mm 80 l/min APZ2022: 70 mm 80 l/min Kratka ściekowa /50 mm odpływ boczny, kratka nierdzewna, syfon mokry Kratka ściekowa /50/75 mm odpływ pionowy, kratka nierdzewna, syfon mokry LINE HOPE CUBE SOLID APV101 APV102 APV103 APV201 APV202 APV203 PURE BUBLE DREAM TILE 34 35

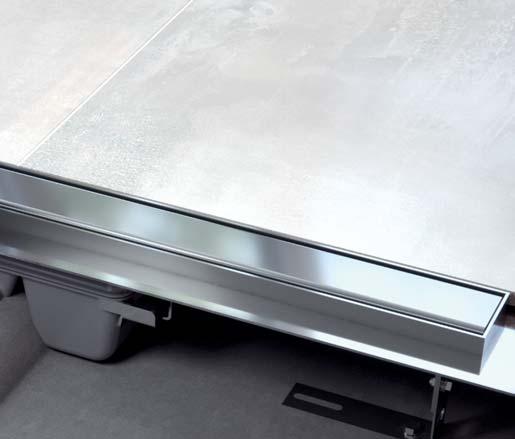

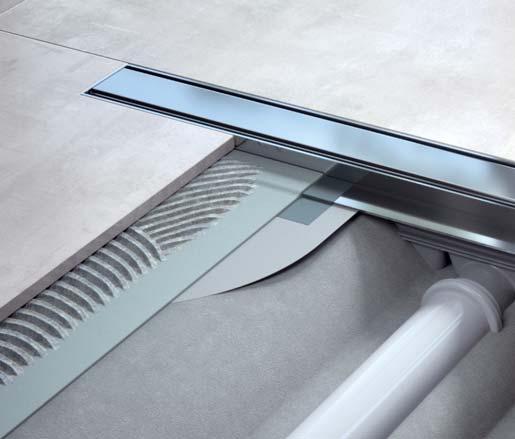

17 SPECYFIKACJA ODWODNIEŃ LINIOWYCH ALCA Niska wysokość zabudovy Niska wysokość zabudovy: 55 mm dla odwodnienia z syfonem o średnicy rury wylotowej 40 mm (nadaje się do rekonstrukcji budynków). 85 mm dla odwodnienia z syfonem o średnicy rury wylotowej 50 mm ( nadaje się do nowych budynków). 10 cm 8,5 cm -3 cm 5,5 cm 7 cm Ponad standardowe wyposażenie Oprócz standardowych akcesoriów w zestawie: odpływ połączony z syfonem zestaw montażowy (śruby, kołki rozporowe) pasek hydroizolacyjny folia ochronna wlotu i kołnierza, wkładka ochronna rynny odpływu 25 lat gwarancja Używany materiał: Stal nierdzewna DIN , EN Uszlachetnienie materiału: Wytrawianie i pasywacja, elektrochemiczne polerowanie. Ochrona przed zabrudzeniem podczas instalacji: Wlot i kołnierz są chronione folią, rynna z wkładką z polistyrenu. 25 LAT GWARANCJI Rozwiązanie w 30 dni Zakres długości: Od 300 mm do mm w jednym kawałku. Więcej niż mm poprzez łączenie wielu elementów. Różne warianty wysokości: Zmiana wysokości krawędzi, głębokości rynny zgodnie z wymaganiami klienta. Syfon: Lokalizacja według życzenia odbiorcy Ze względu na ilość wody zastosowanie większej ilości syfonów w jednym odwodnieniu. Materiał: Standardowa stal nierdzewna DIN , EN Dla agresywnych środowisk (basenów) stal nierdzewna DIN , EN Wysokie natężenie przepływu (do 68 l/min) Maksymalny przepływ wody: 68 l/min odpływu z rury syfonu o średnicy 50 mm. 44 l/min w odpływie z rury syfonu o średnicy 40 mm. Dwa syfony w jednym: Duży przepływ jest możliwy dzięki syfonowi dwukomorowemu. Normy: EN 1253 Obsługa W trosce o ruszt Aby utrzymać czystość, co najmniej raz w miesiącu, nie należy używać ostrych przedmiotów ani środków ściernych, które mogą uszkodzić powierzchnię rusztu. Więcej na temat: Materiał używany: polipropylen Łatwo oczyszczalny syfon Projekt: Dwie komory odpływowe, dwa wyjmowane elementy wlotowe, dwie kratki ochronne. Łatwość czyszczenia: Kratka ochronna wychwytuje większe zanieczyszczenia, wyjmując kratki i elementy wlotowe można czyścić komory syfonów do rury odpływowej! Syfon kombinowany Opcjonalne akcesoria dla odpływu ze stali nierdzewnej z podwójnym syfonem Zastosowanie do pomieszczeń z małym przepływem osób gdzie istnieje możliwość odparowania wody z syfonu np. pomieszczenia rekreacyjne, gospodarcze itp. przepływ 68 l/min. kompatybilny z odpływami ze stali nierdzewnej APZ1, APZ4, APZ5, APZ6, APZ16, APZ11, APZ1001, APZ1011, APZ1004, APZ1006, APZ1016, ARZ1 zestaw 2 szt. dla 1 odpływu możliwość zainstalowania w zabudowanym odpływie Jeśli woda nie przepływa przez syfon, klapki są zamknięte a przy odparowaniu wody z syfonu i zamykają dostęp do kanalizacji Przy przepływie wody klapki pozostają otwarte i umożliwiają swobodny odpływ wody 7 1 odwodnienie ALCA 2 syfon 3 beton wylewka 7 materiał hydroizolacyjny 5 środek gruntujący 8 klej 6 pasek hydroizolacyjny 9 płytki wypełnienie 11 nogi kotwiące 12 ruszt ALCA 36 37

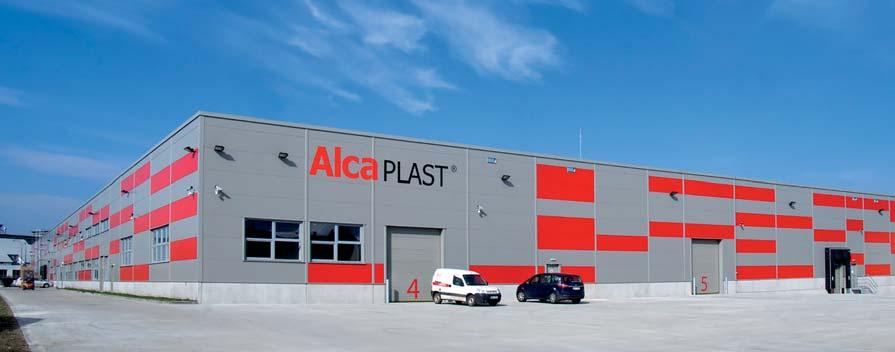

18 Założenie firmy Czeska firma rodzinna powstała w 1998 roku. W tym czasie wyprodukowano tylko dwa produkty zawór spustowy i pływakowy. Obecnie szeroki asortyment produktów firmy Alcaplast jest najlepiej sprzedającym się w swojej dziedzinie w wielu krajach świata. 100 Czeskich Najlepszych Przyciski NIGHT LIGHT i FLAT światowe wzornictwo Firma Alcaplast wyznacza trendy w światowym wzornictwie. Potwierdzają to dwie nagrody, które zostały przyznane firmie w ostatnich latach. Prestiżowa nagroda if Design Award 2018 ukoronowała nowości bezdotykowe przyciski NIGHT LIGHT w kategorii produkt w kategorii Łazienki. Ich poprzednik, kolekcja przycisków FLAT, została nagrodzona przez jury konkursu Red Dot Award w 2014 roku. Produkt czeski od czeskich inżynierów Jakość, rozwiązania techniczne, innowacyjność, wzornictwo to podstawowe cechy produktów Alcaplast. Profesjonalizm i umiejętność czeskich techników wywodzi się z długiej tradycji czeskiego przemysłu, który od ponad 100 lat jest znany na całym świecie z produktów, które są nowoczesne i na których można polegać. ALCA marka Premium ALCA marka Premium daje szereg możliwości projektowania zaawansowanych produktów o wysokiej wartości użytkowej. Alcaplast jest twórcą nowych trendów w technologii sanitarnej. Nasza współpraca z czołowymi czeskimi projektantami w tworzeniu nowych linii produktowych przyniosła prestiżową nagrodę. Pod koniec 2017 roku firma Alcaplast znalazła się wśród 100 najlepszych czeskich firm Sukces w konkursie Czech 100 Najlepszych. Firma Alcaplast potwierdziła swoją wyjątkową pozycję w systemie gospodarczym Republiki Czeskiej. Sześć międzynarodowych oddziałów Alcaplast Projektujemy nasze produkty tak, by uprościć życie w poszczególnych krajach. Są one uniwersalne i spełniają wymagające standardy międzynarodowe. Magazyny dystrybucyjne i zespoły sprzedaży Alcaplast w krajach poza granicami Czech zapewniają lepszą komunikację i obsługę naszych klientów. Kontrola jakości Proces produkcyjny jest kontrolowany przez system zarządzania jakością ISO 9001:2015 i jest certyfikowany przez Det Norske Veritas. Produkty są testowane i certyfikowane przez instytut badań i certyfikacji ITC Zlin w Czechach i OFI w Austrii. W naszym własnym laboratorium, wszystkie produkty są stale monitorowane, co gwarantuje wysoki poziom jakości i niezawodności. Alcaplast Academy W 2009 roku została otwarta Alcaplast Academy. Ośrodek szkoleniowy powstał w celu wsparcia edukacji klientów firmy Alcaplast, na podstawie prezentacji i bezpośredniego szkolenia zawodowego poprzez naszych techników. Alcaplast Academy zajęła drugie miejsce wśród centrów szkoleniowych w kategorii Biznesowy Projekt Roku Każdego roku nasze szkolenia przechodzi profesjonalistów. Są oni gwarancją profesjonalnego montażu i wsparcia technicznego na rynku. Tradycja, jakość, innowacja i wzornictwo razem z nami tworzą Alcaplast 38 39

19 Nasz zespół specjalistów jest zawsze gotowy do pomocy przy projektowaniu, instalacji oraz wycenie naszych produktów! Produkt Czeski ISO 9001:2015 Edition 1/2018 PL Alca plast s. r. o. Zmiany w rozmiarach i wyglądzie zastrzeżone dch. EN , EN , EN , EN /65/EU, 2014/30/EU including amendments Dz.U nr 92 poz. 881 REPUBLIKA CSESKA Alcaplast s. r. o. Bratislavská 2846, Břeclav tel: sprzedaż ČR tel eksport fax alcaplast@alcaplast.cz POLSKA Alca plast PL, Sp. z. o. o. Ul. Ks. Londzina 47, Bielsko-Biała tel.: kom: alcaplast@alcaplast.pl
