2 SPIS TREŚCI Chwytak próżniowy do szyb i okien BEFARD XP -2- Chwytak próżniowy BEFARD XR do paneli dachowych i ściennych -9- Robot montażowy BEFARD XC -13- Podnośnik próżniowy do blach BEFARD XS -27-1

3 KARTA PRODUKTU Chwytak próżniowy do szyb BEFARD XP 2

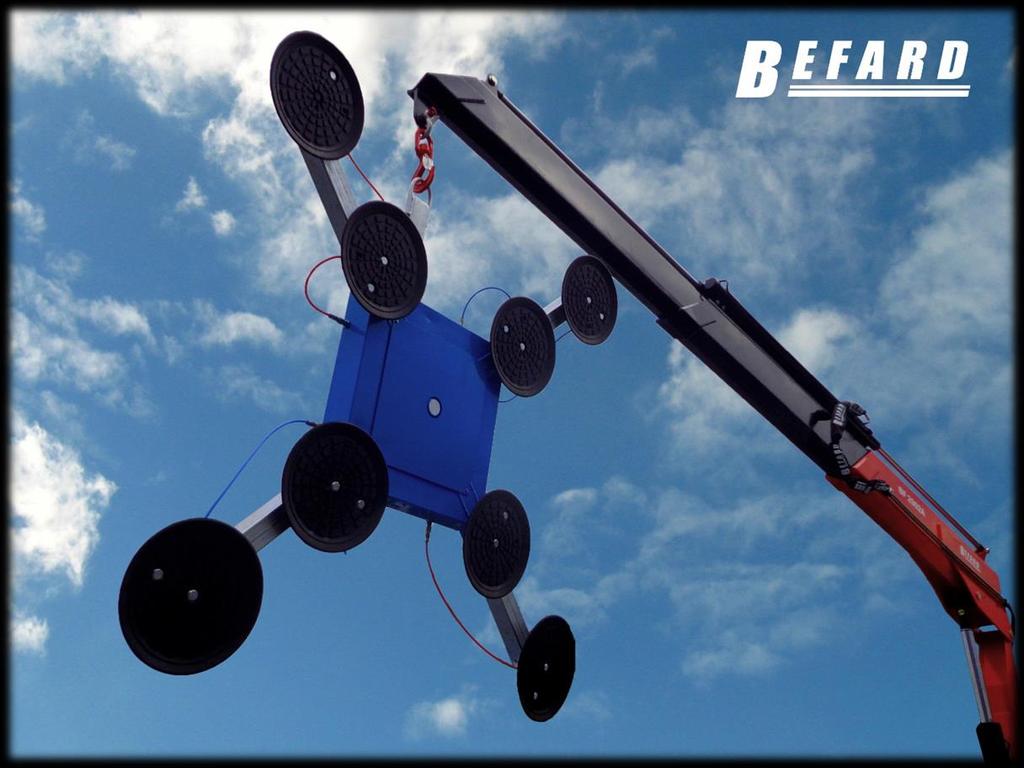

4 Chwytaki próżniowe marki BEFARD są dostępne w różnych wariantach zróżnicowanych pod kątem udźwigu oraz ilości ssawek. Poszczególne wersje chwytaków próżniowych BEFARD to urządzenia dostosowane do różnych potrzeb użytkowników. Cechy chwytaka próżniowego BEFARD: Manualny obrót o 360, blokada przy każdym obrocie o 45 oraz dodatkowe blokady Dwa niezależne obwody próżniowe, każdy zabezpieczony Zintegrowane urządzenie do pomiaru oraz monitorowania próżni Manualne uchylanie bezstopniowe Łatwa, indywidualna konfiguracja przyssawek, bez korzystania ze specjalistycznych narzędzi W zestawie zdalny pilot do odpuszczania próżni PARAMETRY TECHNICZNE System próżniowy: Dwuobwodowy Liczba przyssawek: 4,6,8 lub 10 Przyssawki: Min/max próżnia: Zasilanie: Udźwig: Ø310mm -0,6/-0,8 bar Akumulator 12V 4 przyssawki 300 kg 6 przyssawek 450 kg 8 przyssawek 600 kg 10 przyssawek 800 kg 12 przyssawek 900 kg WYSOKOŚĆ URZĄDZENIA 3

5 Diagramy udźwigów / wymiary BEFARD XP 300 maksymalny udźwig 300kg 4 przyssawki 4

6 BEFARD XP 600 maksymalny udźwig 600 kg 8 przyssawek 5

7 BEFARD XP 800 maksymalny udźwig 800 kg 10 przyssawek 6

8 BEFARD XP 900 maksymalny udźwig 900 kg 12 przyssawek 7

9 8

10 KARTA PRODUKTU Chwytak próżniowy do paneli dachowych i ściennych BEFARD XR 9

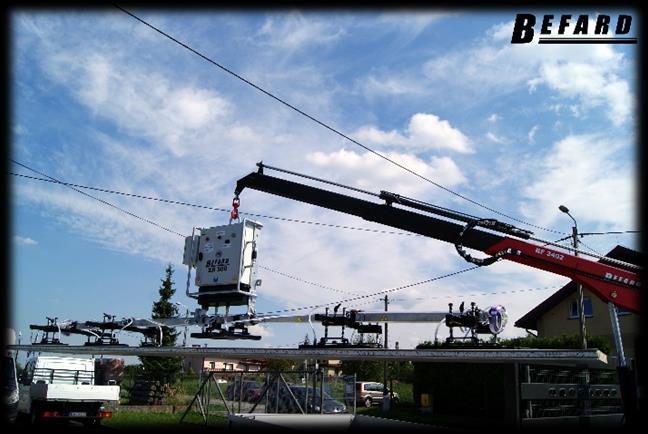

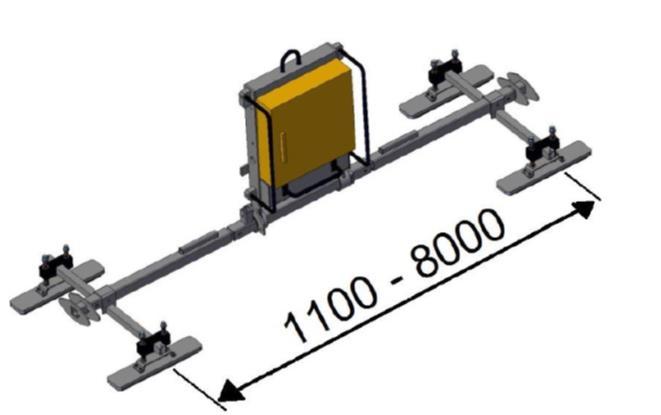

11 Chwytak próżniowy BEFARD XR 500 stworzony do pracy w różnych warunkach dzięki możliwości indywidualnej konfiguracji. Na rysunku przedstawiono rozstaw przyssawek: Chwytak BEFARD serii XR500 przeznaczony jest do przenoszenia, podnoszenia oraz montażu: paneli ściennych poziomych i pionowych o długości do ok. 14 metrów (w zależności od wypełnienia płyt), paneli dachowych o długości do ok. 14 metrów (w zależności od wypełnienia płyt), innych paneli, np. o profilu sinusoidalnym (specjalnie dostosowane przyssawki). 10

12 Cechy i specyfikacja: Udźwig: - w zależności od ilości przyssawek, 8 szt. x 75 kg = 600kg Masa własna: o Zasilanie: o o Próżnia: o o o 125 kg (w zależności od konfiguracji), poprzez wewnętrzny akumulator (2x12V) wskaźnik naładowania baterii, dobrze słyszalne ostrzeżenie o słabym poziomie podciśnienia, duży zbiornik próżniowy, zintegrowane urządzenia do pomiaru próżni, Dodatkowe zabezpieczenia: o Inne: o pasy, łatwa, indywidualna konfiguracja przyssawek bez korzystania ze specjalistycznych narzędzi. Wyposażenie standardowe: przedłużka 4szt (możliwość rozbudowy do 8szt) zestaw dachowy 2x2 zawiesia bez przyssawek (1 komplet), przyssawka 100mm x 500mm udźwig: 75 kg (8 szt.), przyssawki ścienne 100mm x 500mm udźwig = 150kg (1 komplet), zestaw dachowy, pośredni 2x2 zawiesia bez przyssawek (1 komplet), pasy zabezpieczające do paneli dachowych i ściennych (1 komplet), mocowania do pasów zabezpieczających dachowych, koła transportowe, kosz transportowy. 11

13 12

14 KARTA PRODUKTU Robot BEFARD XC 13

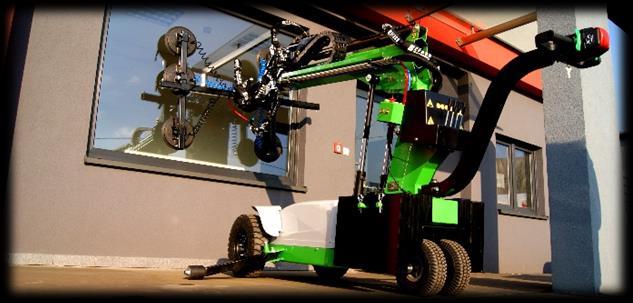

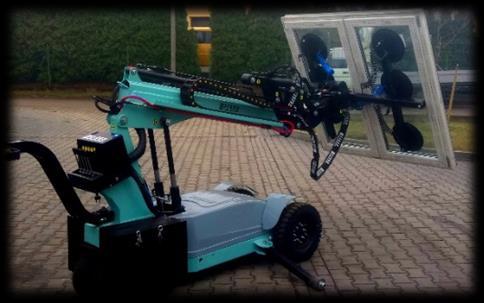

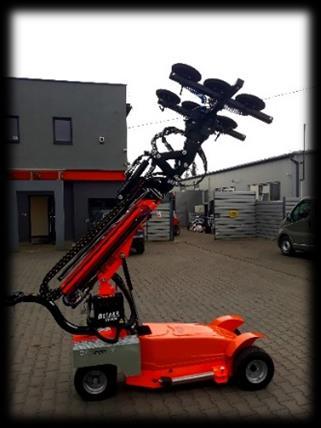

15 BEFARD Robot XC Zasięg aż do 5 metrów w zależności od konfiguracji Roboty montażowe BEFARD serii XC są niezastąpionymi urządzeniami przy montażu i transporcie okien, szyb i innych powierzchni płaskich. Zasilane akumulatorowo, elektrycznohydrauliczne roboty BEFARD służą do pracy w trybie nieciągłym na podłożu płaskim, równym i utwardzonym, co oznacza, że doskonale sprawdzają się zarówno na zewnątrz np. na placach przed budynkami, jak i wewnątrz budynków. Roboty BEFARD XC, niezależnie od wariantu wykonania, posiadają możliwość bocznego przesuwu ramy z przyssawkami o 100 mm, Takie rozwiązanie umożliwia działanie siłownika hydraulicznego przesuwu bocznego co daje możliwość precyzyjnego umieszczenia okna w otworze. Można również zwiększyć rozstaw przyssawek, uzyskując większą lub mniejszą powierzchnie w zależności od potrzeb oraz rozmiaru transportowanej szyby. Robota można doposażyć w dodatkowe funkcje: Podwójne koła z przodu (bliźniak) Dodatkowy wysuw hydrauliczny Obrót hydrauliczny w standardzie obrót ręczny Uchył boczny hydrauliczny w standardzie uchył ręczny Sterowanie radiowe - w standardzie sterowanie z rozdzielacza na urządzeniu Pokrowce na przyssawki Hak Widły 14

16 Diagramy udźwigów Robot XC 400 udźwig maksymalny 400 kg standard 4 przyssawki Z jednym wysuwem hydraulicznym zasięg maksymalny 3,55 metra 15

17 Z dwoma wysuwami hydraulicznymi zasięg maksymalny 4,25 metra 16

18 Robot XC 600 udźwig maksymalny 600 kg standard 6 przyssawek Z jednym wysuwem hydraulicznym zasięg maksymalny 3,55 metra 17

19 Z dwoma wysuwami hydraulicznymi zasięg maksymalny 4,25 metra 18

20 Robot XC 800 udźwig maksymalny 800 kg standard 8 przyssawek Z jednym wysuwem hydraulicznym zasięg maksymalny 3,55 metra 19

21 Z dwoma wysuwami hydraulicznymi zasięg maksymalny 4,25 metra 20

22 Z trzema wysuwami hydraulicznymi zasięg maksymalny 4,95 metra 21

23 Techniczny zakres pracy urządzenia BEFARD Robot XC 600 / 800 Rys. 1 Pozycja startowa Rys 1. Pozycja startowa 22

24 Rys 2. Zakres pracy przyssawek Rys 3. Wymiary w pozycji pracy 23

25 Wymiary transportowe robota XC Wariant I (standard) Wariant II (rama przyssawek pionowo; kierownica złożona na bok) 24

26 Zasięg startowy podnoszenia z gruntu 1 wysuw hydrauliczny 2 wysuwy hydrauliczne Bielska Fabryka Dźwigów tel. (33) ul. Cieszyńska befard@hds-serwis.pl Bielsko-Biała NIP:

27 Bielska Fabryka Dźwigów tel. (33) ul. Cieszyńska Bielsko-Biała NIP:
