1 systemy kotew i łączników EJOT Jakość łączy

2 Wydawca: EJOT Polska Sp. z o.o. ul. Jeżowska Ciasna Układ graficzny i realizacja: EJOT Polska Sp. z o.o. ul. Jeżowska Ciasna Twój Doradca Techniczno-Handlowy: Wskazówki prawne: Obowiązują aktualne warunki sprzedaży i dostawy. Produkty EJOT są stale rozwijane. Zastrzegamy sobie prawo do zmian technicznych oraz przedstawionego asortymentu. Przy projektowaniu i stosowaniu naszych produktów należy uwzględnić zasady techniki budowlanej, regulacje prawa budowlanego, przepisy bezpieczeństwa, jak i inne odpowiednie przepisy. Aprobaty Techniczne dotyczące naszych produktów znajdą Państwo pod adresem by EJOT Polska Sp. z o.o. EJOT jest zastrzeżonym znakiem towarowym firmy EJOT GmbH & Co.KG. ejotherm jest zastrzeżonym znakiem towarowym firmy EJOT Baubefestigungen GmbH. TORX, TORX PLUS i AUTOSERT są zastrzeżonymi znakami towarowymi firmy Camcar, Div. of Textron, Rockford IL. 2

3 kompetentne wsparcie i doradztwo l już w fazie planowania l przemyślane rozwiązania dla profesjonalistów l optymalizacja kosztów l produkty objęte Aprobatami Technicznymi właściwy czas, właściwe miejsce l Polska, Europa, Świat l mobilny serwis w zasięgu ręki l dostawa na inwestycje l serwis i wynajem narzędzi oraz urządzeń know-how l własne centra badawczo-rozwojowe l wieloletnie doświadczenie l wdrożone normy ISO l niemiecka tradycja i nowoczesność serwis l profesjonalne szkolenia l materiały do projektowania l materiały pomocnicze l instrukcje montażowe l EJOT Jakość łączy 3

4 Twój sprawdzony partner grupa mocowań budowlanych EJOT 1 systemy mocowania lekkiej obudowy elementy złączne do mocowania blach profilowanych oraz płyt warstwowych w lekkim budownictwie przemysłowym a 2 3 systemy mocowania termo i hydroizolacji na dachach płaskich elementy mocujące oraz urządzenia montażowe dla mocowania termoizolacji i hydroizolacji na dachach płaskich systemy kotew i łączników specjalistyczne systemy zakotwień oraz łączniki tworzywowo-metalowe b kotwy mechaniczne kotwy chemiczne oraz systemy iniekcyjne łączniki rozporowe tworzywowo-metalowe 4 systemy mocowania termoizolacji na fasadach łączniki oraz akcesoria do mocowania termoizolacji c 5 technika okienna elementy łączące dla produkcji okien i drzwi oraz do zastosowania w fasadowych systemach szklanych i aluminiowych 4

5 mocowania mechaniczne strony 7-18 kotwy rozporowe B 8-9 kotwy rozporowe B-L kotwy rozporowe BZ plus kotwy rozporowe BZ plus A kotwy wbijane E śruby gwintujące BS-R 18 mocowania chemiczne strony kotwy chemiczne V systemy iniekcyjne MIS łączniki rozporowe oraz gwintujące strony łączniki rozporowe SDF łączniki rozporowe SDP łączniki gwintujące DDS 30 łączniki rozporowe ejotherm SDK U 31 łączniki rozporowe ejotherm NK U 31 akcesoria strona 32 wiertła 32 EJOT Jakość łączy

6 produkty zastosowanie dokumenty wykonanie strona beton zarysowany beton niezarysowany cegła dziurawka cegła pełna lekki beton gazobeton ETA ITB ognioodporność VdS FM atest Swiss Shock stalowy powlekany cynkiem stalowy, galwanizowany stal nierdzewna A4 program projektowy mocowania mechaniczne kotwy rozporowe B 8-9 kotwy rozporowe B-L kotwy rozporowe BZ plus kotwy rozporowe BZ plus A kotwy rozporowe E śruby gwintujące BS-R 18 mocowania chemiczne kotwy chemiczne V systemy iniekcyjne MIS łączniki rozporowe oraz gwintujące łączniki rozporowe SDF * łączniki rozporowe SDP * łączniki gwintujące DDS 30 łączniki rozporowe SDK U 31 łączniki rozporowe NK U 31 akcesoria wiertła 32 * dostępność na życzenie atesty i certyfikaty Europejska Aprobata Techniczna Aprobata Techniczna Instytutu Techniki Budowlanej atest Swiss Shock certyfikat FM (Factory Mutual), zaświadcza możliwość stosowania do systemów wodnych instalacji tryskowych certyfikat VdS zaświadcza możliwość stosowania do systemów instalacji tryskowych potwierdzenie przeprowadzenia testu ogniowego dla czasów minut, wg DIN (F30, F60, F90, F120)

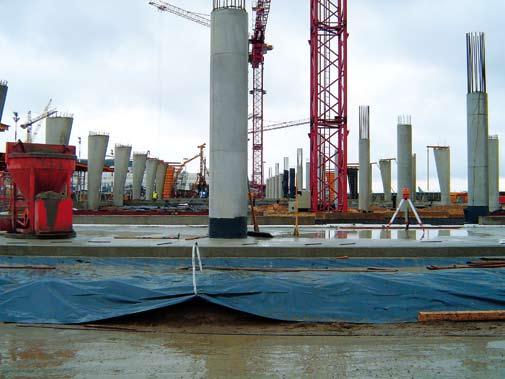

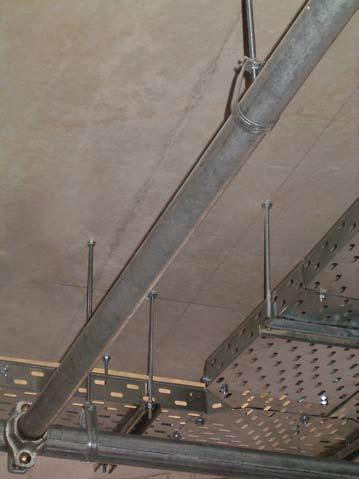

7 mocowania mechaniczne zastosowanie: do wykonywania ciężkich oraz specjalistycznych zamocowań konstrukcyjnych (kotwy) do wykonywania zamocowań profili, stalowych blach profilowanych, płyt warstwowych na podłożach betonowych klasy C12/15 (śruby) możliwość zastosowania w betonach zarysowanych jak i niezarysowanych (kotwy, śruby) do wykonywania szczelnych zamocowań (śruby) E B BZ plus A4 BS-R zalety: możliwość stosowania w wysoko korozyjnym środowisku (kotwy nierdzewne) niewielkie odległości od krawędzi oraz pomiędzy kotwami potwierdzona ognioodporność produktów potwierdzona możliwość zastosowania produktów do mocowania systemów instalacji tryskowych (certyfikaty FM oraz VdS) krótka strefa zakotwienia (śruby) parametry wytrzymałościowe potwierdzone Aprobatami Technicznymi materiał: kotwy mechaniczne wykonane ze stali ocynkowanej lub ze stali nierdzewnej A4 śruby wykonane ze stali ulepszonej, ocynkowanej z dodatkową powłoką organiczną podkładki wykonane ze stali ocynkowanej z nawulkanizowanym EPDM przykłady zastosowań 7

8 kotwy rozporowe B stal, powlekana cynkiem kotwa rozporowa B kotwa rozporowa B-U Kotwa rozporowa typu B to wysoko skuteczny element mocujący, z doskonałą zdolnością do przenoszenia dużych obciążeń w betonie niezarysowanym, nawet przy niewielkich odległościach od krawędzi oraz pomiędzy zamocowaniami. Istnieje możliwość zamocowania na zredukowanej głębokości kotwienia. Tuleja zaciskowa wykonana ze stali nierdzewnej. Duża różnorodność oraz szeroki asortyment spośród ponad 150 rodzajów, rozmiarów i długości powoduje, iż kotwa B znajduje szerokie zastosowanie zarówno w średnich, jak i trudnych warunkach. do zamocowań konstrukcji stalowych konstrukcji drewnianych sufitów podwieszanych (M 6-M 10) kanałów wsporników podpór balustrad szyn montażowych korytek kablowych przewodów podstaw półek odbojników na podłożach betonowych klas C20/25-C50/60 zakres przenoszonych obciążeń 2,9 kn-37,1 kn M 6 - M 20 M 10 - M 16 G M 8 - M 20 kotwa rozporowa typu B stal, powlekana cynkiem atestowana do stosowania w podłożach z betonu niezarysowanego wierconego otworu głębokość wierconego otworu głębokość osadzania grubość elementu t fix kotwy l h1 h1red 2) hnom hnom,red 2) tfix tfix,red 2) l gwint B 6-5/ M 6x ,12 waga opakowania kg B / M 6x ,62 B / M 6x ,07 B / M 6x ,35 B 8-5/ M 8x ,32 B 8-10/ M 8x ,74 B / M 8x ,44 B / M 8x ,55 B / M 8x ,84 B / M 8x ,00 B / M 8x ,19 B / M 8x ,78 B / M 8x ,09 B 10-10/ M 10x ,31 B / M 10x ,00 B / M 10x ,06 B / M 10x ,26 B / M 10x ,47 B / M 10x ,00 B / M 10x ,21 B / M 10x ,84 B / M 10x ,70 B / M 10x ,79 B 12-5/ M 12x ,10 B 12-10/ M 12x ,50 B / M 12x ,62 B / M 12x ,84 B / M 12x ,11 B / M 12x ,48 B / M 12x ,82 B / M 12x ,21 B / M 12x ,64 B / M 12x ,10 B / M 12x ,48 B / M 12x ,75 B / M 12x ,30 B / M 12x ,00 B / M 12x ,30 B / M 12x ,05 wierconego otworu głębokość wierconego otworu głębokość osadzania grubość elementu t fix kotwy l h1 h1red 2) hnom hnom,red 2) tfix tfix,red 2) l gwint waga opakowania kg B 16-5/ M16x ,36 B 16-15/ M16x ,14 B / M16x ,04 B / M16x ,01 B / M16x ,45 B / M16x ,77 B / M16x ,25 B / M16x ,91 B / M16x ,34 B / M 20x ,06 B / M 20x ,96 B / M 20x ,55 B / M 20x ,50 produkt nie jest objęty ETA 2) zredukowana głębokość osadzania kotwy (zobacz zmniejszone obciążenia) kotwa rozporowa B-U stal, powlekana cynkiem, podkładka wg DIN 440 wierconego otworu głębokość wierconego otworu atestowana do stosowania w podłożach z betonu niezarysowanego głębokość osadzania 3) podkładki M 12 DIN 440=44 4) podkładki M 16 DIN 440=56 5) zredukowana głębokość osadzania kotwy (zobacz zmniejszone obciążenia) grubość elementu t fix kotwy l h1 h1red 5) hnom hnom,red 5) tfix tfix,red 5) l gwint waga opakowania kg B-U /180 3) M 12x ,61 B-U /200 3) M 12x ,06 B-U /220 3) M 12x ,47 B-U /240 3) M 12x ,80 B-U /255 3) M 12x ,07 B-U /285 3) M 12x ,62 B-U /325 3) M 12x ,60 B-U /355 3) M 12x ,48 B-U /200 4) M 16x ,75 B-U /220 4) M 16x ,07 B-U /250 4) M 16x ,55 B-U /285 4) M 16x ,21 B-U /320 4) M 16x ,64 8

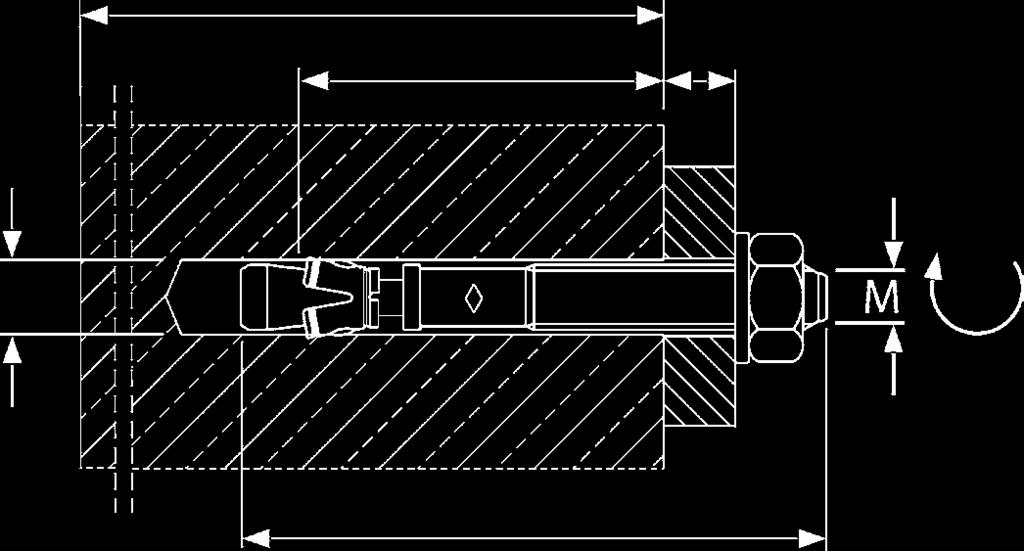

9 Dane techniczne na podstawie ETA-01/0013 oraz Z Współczynnik bezpieczeństwa wg ETAG nr 001 obciążenia i parametry montażu kotwa rozporowa B M 6 M 8 M 10 M 12 M 16 M 20 efektywna głębokość osadzania hef zredukowana głębokość osadzania hef, red beton niezarysowany obciążenie charakterystyczne, wyrywanie C20/25 N kn 9,0-12,0-16,0-25,0-35,0-50,0 - obciążenie charakterystyczne, ścinanie C20/25 V kn 5,0-11,0-17,0-25,0-44,0-69,0 - beton zarysowany dopuszczalne obciążenia (w dowolnym kier.) C20/25-C50/60 F kn 0,8 0,5 0,8-0, beton niezarysowany dopuszczalne obciążenia, wyrywanie C20/25 N kn 4,1 2,9 5,7 5,0 7,6 6,5 11,9 8,5 16,7 12,3 23,8 16,5 C25/30 N kn 4,1 3,1 6,3 5,5 8,4 7,2 13,1 9,3 18,3 13,5 26,2 18,2 C30/37 N kn 4,1 3,5 7,0 6,1 9,3 8,0 14,5 10,4 20,3 15,0 29,0 20,2 C40/50 N kn 4,1 4,0 7,3 7,0 10,7 9,2 16,7 12,0 23,5 17,3 33,6 23,3 C50/60 N kn 4,1 4,1 7,3 7,3 11,8 10,1 16,7 13,2 25,8 19,0 36,9 25,6 dopuszczalne obciążenia, ścinanie C20/25 V kn 2,9 2,9 6,3 5,0 8,0 6,5 14,3 8,5 23,6 23,6 37,1 33,1 m C25/30 V kn 2,9 2,9 6,3 5,5 8,8 7,2 14,3 9,3 23,6 23,6 37,1 36,4 dopuszczalne momenty gnące M Nm 5,1 5,1 13,1 13,1 25,7 25,7 44,6 44,6 99,9 99,9 195,0 195,0 rozmieszczenie oraz odległości od krawędzi efektywna głębokość osadzania hef rozmieszczenie charakterystyczne scr, N charakterystyczna odległość od krawędzi ccr, N beton zarysowany minimalne rozmieszczenie smin minimalna odległość od krawędzi cmin minimalna grubość podłoża hmin beton niezarysowany minimalne rozmieszczenie smin minimalna odległość od krawędzi cmin minimalna grubość podłoża hmin parametry montażu wierconego otworu montażowego do otworu przejściowego w elem. mocowanym df głębokość otworu wierconego h moment dokręcania Tinst Nm rozmiar klucza SW zastosowanie nie jest objęte ETA Z : dopuszczenie DIBt dla sufitów podwieszanych (rozmiary: M 6, M 8 i M 10) hmin h1 hnom hef tfix Tinst do Tinst do hef,red tfix hmin hnom,red h1,red montaż 9

10 kotwy rozporowe B-L stal, powlekana cynkiem kotwa rozporowa B-L Kotwa segmentowa B-L o długim gwincie to wysoko skuteczny element mocujący, z doskonałą zdolnością do przenoszenia dużych obciążeń w betonie niezarysowanym. Możliwość kotwienia w niewielkich odległościach od krawędzi oraz pomiędzy kotwami. Umożliwia również płytkie mocowanie. Tuleja zaciskowa ze stali nierdzewnej. do zamocowań instalacji kanałów wentylacyjnych elementów stolarki belek drewnianych szyn barier rusztów elewacyjnych ram konstrukcyjnych na podłożach betonowych klas C20/25-C50/60 zakres przenoszonych obciążeń 2,9 kn-37,1 kn M 6 - M 20 M 10 - M 16 G M 8 - M 20 kotwa rozporowa B-L stal, powlekana cynkiem atestowana do stosowania w podłożach z betonu niezarysowanego wierconego otworu x głębokość produkt nie jest objęty ETA głębokość osadzania grubość elementu t fix kotwy l gwint waga opakowania B-L 6-5/52 6x M 6x ,38 B-L 6-10/67 6x M 6x ,62 B-L 6-15/72 6x M 6x ,74 B-L 6-25/82 6x M 6x ,07 B-L 6-30/87 6x M 6x ,20 B-L 6-40/97 6x M 6x ,35 B-L 8-5/50 8x M 8x ,32 B-L 8-10/60 8x M 8x ,74 B-L 8-10/75 8x M 8x ,44 B-L 8-15/80 8x M 8x ,55 B-L 8-25/90 8x M 8x ,95 B-L 8-35/100 8x M 8x ,35 B-L 8-45/110 8x M 8x ,78 B-L 8-55/120 8x M 8x ,09 B-L 10-10/60 10x M 10x ,31 B-L 10-10/85 10x M 10x ,00 B-L 10-15/90 10x M 10x ,06 B-L 10-20/95 10x M 10x ,26 B-L 10-45/120 10x M 10x ,00 B-L 10-70/145 10x M 10x ,84 B-L /175 10x M 10x ,70 B-L /215 10x M 10x ,79 kg wierconego otworu x głębokość głębokość osadzania grubość elementu t fix kotwy l gwint waga opakowania B-L 12-5/75 12x M 12x ,10 B-L 12-10/95 12x M 12x ,50 B-L 12-10/105 12x M 12x ,55 B-L 12-15/110 12x M 12x ,62 B-L 12-30/125 12x M 12x ,11 B-L 12-50/145 12x M 12x ,48 B-L 12-85/180 12x M 12x ,21 B-L /220 12x M 12x ,10 B-L /240 12x M 12x ,48 B-L /285 12x M 12x ,30 B-L /325 12x M 12x ,00 B-L 16-5/90 16x M 16x ,36 B-L 16-15/115 16x M 16x ,14 B-L 16-10/130 16x M 16x ,50 B-L 16-30/150 16x M 16x ,04 B-L 16-60/180 16x M 16x ,01 B-L /220 16x M 16x ,77 B-L /250 16x M 16x ,25 B-L 20-10/120 20x M 20x ,41 B-L 20-5/150 20x M 20x ,06 B-L 20-20/165 20x M 20x ,58 B-L 20-35/180 20x M 20x ,96 kg 10

11 Dane techniczne na podstawie ETA-01/0013 oraz Z Współczynnik bezpieczeństwa wg ETAG nr 001 obciążenia i parametry montażu kotwa rozporowa B-L M 6/30 M 6/40 M 6 M 8 M 10 M 12 M 16 M 20 beton niezarysowany obciążenie charakterystyczne, wyrywanie C20/25 N kn - - 9,0 12,0 16,0 25,0 35,0 50,0 obciążenie charakterystyczne, ścinanie C20/25 V kn - - 5,0 11,0 17,0 25,0 44,0 69,0 beton zarysowany dopuszczalne obciążenia (w dowolnym kier.) C20/25-C50/60 F kn 0,5 0,8-0,8 0, beton niezarysowany dopuszczalne obciążenia, wyrywanie C20/25 N kn - - 4,1 5,7 7,6 11,9 16,7 23,8 C25/30 N kn - - 4,1 6,3 8,4 13,1 18,3 26,2 C30/37 N kn - - 4,1 7,0 9,3 14,5 20,3 29,0 C40/50 N kn - - 4,1 8,1 10,7 16,8 23,5 33,6 C50/60 V kn - - 4,1 8,1 11,8 18, ,9 dopuszczalne obciążenia, ścinanie C20/25 V kn - - 2,9 6,3 8,0 14,3 23,6 37,1 m C25/30 V kn - - 2,9 6,3 8,8 14,3 23,6 37,1 dopuszczalne momenty gnące M Nm 5,2 5,2 5,1 13,1 25,7 44,6 99,9 195,0 rozmieszczenie oraz odległości od krawędzi efektywna głębokość osadzania hef rozmieszczenie charakterystyczne scr, N charakterystyczna odległość od krawędzi ccr, N , beton zarysowany minimalne rozmieszczenie smin minimalna odległość od krawędzi cmin minimalna grubość podłoża hmin beton niezarysowany minimalne rozmieszczenie smin minimalna odległość od krawędzi cmin minimalna grubość podłoża hmin rozmieszczenie oraz odległości od krawędzi dla zredukowanej głębokości osadzania zredukowana głębokość osadzania hef współczynnik redukcji obciążenia - - 0,5 0,7 0,8 0,6 0,7 0,7 rozmieszczenie charakterystyczne scr, N charakterystyczna odległość od krawędzi ccr, N , ,5 minimalne rozmieszczenie smin minimalna odległość od krawędzi cmin minimalna grubość podłoża hmin parametry montażu wierconego otworu montażowego do otworu przejściowego w elem. mocowanym df głębokość otworu wierconego h /35 2) 65/55 2) 70/65 2) 90/70 2) 110/90 2) 130/110 2) moment dokręcania Tinst Nm rozmiar klucza SW zastosowanie nie jest objęte ETA 2) głębokość wierconego otworu dla zredukowanej głębokości osadzania Z : dopuszczenie DIBt dla sufitów podwieszanych (rozmiary: M 6, M 8 i M 10) do montaż h m hmin hef L tfix Tinst współczynnik redukcji obciążenia dla zredukowanej głębokości osadzania współczynnik redukcji obciążenia M 6 M 8 M 10 M 12 M 16 M 20 głębokość kotwienia 11

12 kotwy rozporowe BZ plus stal, powlekana cynkiem kotwa rozporowa BZ plus kotwa rozporowa BZ-U plus kotwa rozporowa BZ plus M 24 Kotwa rozporowa BZ plus łączy w sobie możliwość przenoszenia średnich oraz dużych obciążeń, zarówno w betonie zarysowanym, jak i niezarysowanym, przy niewielkich odległościach pomiędzy kotwami oraz od krawędzi. Opatentowana budowa stożka kompensacyjnego zapewnia wysokie parametry zamocowania, w wyniku powstałego tarcia pomiędzy tuleją ze stali nierdzewnej, a stożkiem. do zamocowań konstrukcji stalowych konstrukcji drewnianych podwieszanych instalacji kanałów wentylacyjnych profili stalowych sufitów podwieszanych płyt torów na podłożach betonowych klas C20/25-C50/60 zakres przenoszonych obciążeń 2,4 kn-65,1 kn M 8 - M 24 BZ M 10 - BZ M 16 G M 8 - M 16 kotwa rozporowa BZ plus stal, powlekana cynkiem atestowana do stosowania w podłożach z betonu zarysowanego i niezarysowanego kotwa rozporowa BZ-U plus z dużą podkładką wg DIN 9021 atestowana do stosowania w podłożach z betonu zarysowanego i niezarysowanego wierconego otworu x głębokość głębokość osadzania grubość elementu t fix kotwy l gwint waga opakowania BZ 8-10/75 8x M 8x ,05 BZ 8-15/80 8x M 8x ,20 BZ 8-30/95 8x M 8x ,69 BZ 8-50/115 8x M 8x ,01 BZ 8-100/165 8x M 8x ,81 BZ 10-10/90 10x M 10x ,02 BZ 10-15/95 10x M 10x ,14 BZ 10-20/100 10x M 10x ,26 BZ 10-30/110 10x M 10x ,52 BZ 10-50/130 10x M 10x ,02 BZ 10-75/155 10x M 10x ,65 BZ /180 10x M 10x ,90 BZ /230 10x M 10x ,20 BZ 12-15/110 12x M 12x ,57 BZ 12-20/115 12x M 12x ,65 BZ 12-30/125 12x M 12x ,82 BZ 12-50/145 12x M 12x ,19 BZ 12-65/160 12x M 12x ,46 BZ 12-85/180 12x M 12x ,81 BZ /200 12x M 12x ,60 BZ /220 12x M 12x ,03 BZ /240 12x M 12x ,40 BZ /255 12x M 12x ,46 BZ /285 12x M 12x ,12 BZ 16-15/135 16x M 16x ,42 BZ 16-25/145 16x M 16x ,68 BZ 16-50/170 16x M 16x ,33 BZ 16-80/200 16x M 16x ,00 BZ /220 16x M 16x ,70 BZ /260 16x M 16x ,40 BZ /300 16x M 16x ,77 BZ 20-30/165 20x M 20x ,83 BZ 20-60/195 20x M 20x ,45 BZ /235 20x M 20x80 5 3,53 BZ /265 20x M 20x80 5 3,65 BZ /285 20x M 20x80 5 3,75 BZ 24-30/190 24x M 24x ,90 BZ 24-60/220 24x M 24x85 5 4,00 BZ 24-75/235 24x M 24x ,15 BZ /260 24x M 24x ,52 kg wierconego otworu x głębokość głębokość osadzania grubość elementu t fix kotwy l podkładka gwint waga opakowania kg BZ-U 8-10/75 8x M 8x ,49 BZ-U 8-15/80 8x M 8x ,64 BZ-U 8-30/95 8x M 8x ,13 BZ-U 8-50/115 8x M 8x ,45 BZ-U 10-10/90 10x M 10x ,45 BZ-U 10-15/95 10x M 10x ,57 BZ-U 10-20/100 10x M 10x ,70 BZ-U 10-30/110 10x M 10x ,95 BZ-U 10-50/130 10x M 10x ,45 BZ-U /180 10x M 10x ,33 BZ-U /230 10x M 10x ,63 BZ-U 12-15/110 12x M 12x ,96 BZ-U 12-30/125 12x M 12x ,22 BZ-U 12-50/145 12x M 12x ,59 BZ-U /220 12x M 12x ,42 BZ-U /255 12x M 12x ,77 BZ-U 16-25/145 16x M 16x ,27 BZ-U /220 16x M 16x ,01 BZ-U /260 16x M 16x ,71 BZ-U /300 16x M 16x ,08 BZ-U 20-30/165 20x M 20x ,43 BZ-U 20-60/195 20x M 20x ,05 BZ-U /235 20x M 20x80 5 4,13 BZ-U /265 20x M 20x80 5 4,22 BZ-U /285 20x M 20x80 5 4,35 BZ-U 24-30/190 24x M 24x ,95 BZ-U 24-60/220 24x M 24x85 5 5,05 12

13 Dane techniczne na podstawie ETA-03/0017 Współczynnik bezpieczeństwa wg ETAG nr 001 obciążenia i parametry montażu kotwa rozporowa BZ plus M 8 M 10 M 12 M 16 M 20 M 24 beton zarysowany obciążenie charakterystyczne, wyrywanie C20/25 N kn 5,0 9,0 12,0 25,0 - - dopuszczalne obciążenia, wyrywanie C20/25 N kn 2,4 4,3 5,7 11,9 17,1 21,1 C25/30 N kn 2,6 4,7 6,3 13,1 18,9 23,3 C30/37 N kn 2,9 5,2 7,0 14,5 20,9 25,8 C40/50 N kn 3,4 6,0 8,1 16,8 24,2 29,8 C50/60 N kn 3,7 6,6 8,9 18,5 26,6 32,8 beton niezarysowany obciążenie charakterystyczne, wyrywanie C20/25 N kn 12,0 16,0 20,0 35,0 - - dopuszczalne obciążenia, wyrywanie C20/25 N kn 5,7 7,6 9,5 16,7 24,0 29,6 C25/30 N kn 6,3 8,4 10,5 18,3 26,4 32,6 C30/37 N kn 7,0 9,3 11,6 20,3 29,3 36,1 C40/50 N kn 7,5 10,7 13,4 23,5 33,8 41,7 C50/60 N kn 7,5 11,8 14,8 25,8 37,2 45,9 beton zarysowany/beton niezarysowany obciążenie charakterystyczne, ścinanie C20/25 V kn 15,0 22,0 33,0 60,0 69,0 114,0 dopuszczalne obciążenia, ścinanie C20/25 V kn 8,6 12,6 18,0/18,9 26,9/34,3 34,3/37,1 42,3/59,2 m C25/30 V kn 8,6 12,6 18,9 29,6/34,3 37,1 46,5/65,1 dopuszczalne momenty gnące M Nm 13,1 26,9 46,9 119,4 195,0 513,1 rozmieszczenie oraz odległości od krawędzi efektywna głębokość osadzania hef rozmieszczenie charakterystyczne scr, N charakterystyczna odległość od krawędzi ccr, N ,5 127, ,5 beton zarysowany minimalne rozmieszczenie/dla odległości c smin/c 40/70 45/70 60/100 60/100 95/ /180 minimalna odległość od krawędzi/dla rozmieszczenia s cmin/s 40/80 45/90 60/140 60/180 95/ /220 beton niezarysowany minimalne rozmieszczenie/dla odległości c smin/c 40/80 45/70 60/120 65/120 90/ /180 minimalna odległość od krawędzi/dla rozmieszczenia s cmin/s 50/100 50/100 75/150 80/ / /220 minimalna grubość podłoża hmin rozmieszczenie i odległości dla zredukowanej grubości podłoża beton zarysowany minimalne rozmieszczenie/dla odległości c smin/c 40/70 45/90 60/100 70/ minimalna odległość od krawędzi/dla rozmieszczenia s cmin/s 40/80 50/115 60/140 80/ beton niezarysowany minimalne rozmieszczenie/dla odległości c smin/c 40/80 60/140 60/120 80/ minimalna odległość od krawędzi/dla rozmieszczenia s cmin/s 50/100 90/140 75/150 90/ zredukowana minimalna grubość podłoża hmin, red parametry montażu wierconego otworu montażowego do otworu przejściowego w elem. mocowanym df głębokość otworu wierconego h moment dokręcania Tinst Nm rozmiar klucza SW h m hmin hef tfix Tinst do montaż L 13

14 kotwy rozporowe BZ plus A4 stal nierdzewna A4 kotwa rozporowa BZ plus A4 kotwa rozporowa BZ-U plus A4 Kotwa rozporowa BZ plus A4 przeznaczona do odpowiedzialnych zakotwień, łączy w sobie możliwość przenoszenia średnich oraz dużych obciążeń, zarówno w betonie zarysowanym, jak i niezarysowanym, przy niewielkich odległościach pomiędzy kotwami oraz od krawędzi. Możliwość wykonywania zakotwień również w wysoko korozyjnym środowisku. Opatentowana budowa stożka kompensacyjnego zapewnia wysokie parametry zamocowania. do zamocowań konstrukcji stalowych konstrukcji drewnianych krzeseł na arenach sportowych podwieszanych instalacji kanałów w warunkach zabudowy przemysłowej w atmosferze o wysokiej zawartości SO 2 na podłożach betonowych klas C20/25-C50/60 zakres przenoszonych obciążeń 2,4 kn-43,9 kn M 8 - M 20 BZ M 10 - BZ M 16 G M 8 - M 16 kotwa rozporowa BZ plus A4 stal nierdzewna A4 atestowana do stosowania w podłożach z betonu zarysowanego i niezarysowanego kotwa rozporowa BZ-U plus A4 z dużą podkładką wg DIN 9021 atestowana do stosowania w podłożach z betonu zarysowanego i niezarysowanego wierconego otworu x głębokość głębokość osadzania grubość elementu t fix kotwy l gwint waga opakowania BZ 8-10/75 A4 8x M 8x ,05 BZ 8-15/80 A4 8x M 8x ,20 BZ 8-30/95 A4 8x M 8x ,69 BZ 8-50/115 A4 8x M 8x ,01 BZ 10-10/90 A4 10x M 10x ,02 BZ 10-15/95 A4 10x M 10x ,14 BZ 10-30/110 A4 10x M 10x ,52 BZ 10-50/130 A4 10x M 10x ,02 BZ 12-15/110 A4 12x M 12x ,57 BZ 12-20/115 A4 12x M 12x ,65 BZ 12-30/125 A4 12x M 12x ,82 BZ 12-50/145 A4 12x M 12x ,19 BZ 12-85/180 A4 12x M 12x ,81 BZ /220 A4 12x M 12x ,03 BZ /255 A4 12x M 12x ,67 BZ /275 A4 12x M 12x ,01 BZ /285 A4 12x M 12x ,18 BZ 16-25/145 A4 16x M 16x ,90 BZ 16-50/170 A4 16x M 16x ,80 BZ /220 A4 16x M 16x ,70 BZ 20-30/165 A4 20x M 20x ,83 BZ 20-60/195 A4 20x M 20x ,45 BZ /235 A4 20x M 20x80 5 3,53 BZ /265 A4 20x M 20x80 5 3,65 BZ /285 A4 20x M 20x80 5 3,75 kg wierconego otworu x głębokość głębokość osadzania grubość elementu t fix kotwy l podkładka gwint waga opakowania kg BZ-U 8-10/75 A4 8x M 8x ,49 BZ-U 8-15/80 A4 8x M 8x ,64 BZ-U 8-30/95 A4 8x M 8x ,13 BZ-U 8-50/115 A4 8x M 8x ,45 BZ-U 10-10/90 A4 10x M 10x ,45 BZ-U 10-15/95 A4 10x M 10x ,57 BZ-U 10-30/110 A4 10x M 10x ,95 BZ-U 10-50/130 A4 10x M 10x ,45 BZ-U 12-15/110 A4 12x M 12x ,96 BZ-U 12-30/125 A4 12x M 12x ,22 BZ-U 12-50/145 A4 12x M 12x ,59 BZ-U /220 A4 12x M 12x ,42 BZ-U /255 A4 12x M 12x ,07 BZ-U /275 A4 12x M 12x ,41 BZ-U /285 A4 12x M 12x ,58 BZ-U 16-25/145 A4 16x M 16x ,27 BZ-U /220 A4 16x M 16x ,01 BZ-U 20-30/165 A4 20x M 20x ,43 BZ-U 20-60/195 A4 20x M 20x ,05 BZ-U /235 A4 20x M 20x80 5 4,13 BZ-U /265 A4 20x M 20x80 5 4,22 BZ-U /285 A4 20x M 20x80 5 4,35 14

15 ] Dane techniczne na podstawie ETA-99/0010 Współczynnik bezpieczeństwa wg ETAG nr 001 obciążenia i parametry montażu kotwa rozporowa BZ plus A4 M 8 M 10 M 12 M 16 M 20 beton zarysowany obciążenie charakterystyczne, wyrywanie C20/25 N kn 5,0 9,0 12,0 25,0 - dopuszczalne obciążenia, wyrywanie C20/25 N kn 2,4 4,3 5,7 11,9 17,1 C25/30 N kn 2,6 4,7 6,3 13,1 18,9 C30/37 N kn 2,9 5,2 7,0 14,5 20,9 C40/50 N kn 3,4 6,0 8,1 16,8 24,2 C50/60 N kn 3,7 6,6 8,9 18,5 26,6 beton niezarysowany obciążenie charakterystyczne, wyrywanie C20/25 N kn 12,0 16,0 20,0 35,0 - dopuszczalne obciążenia, wyrywanie C20/25 N kn 5,7 7,6 9,5 16,7 24,0 C25/30 N kn 6,3 8,4 10,5 18,3 26,4 C30/37 N kn 7,0 9,3 11,6 20,3 29,3 C40/50 N kn 7,6 10,7 13,4 23,5 33,8 C50/60 N kn 7,6 11,8 14,8 25,8 37,2 beton zarysowany/beton niezarysowany obciążenie charakterystyczne, ścinanie C20/25 V kn 13,0 20,0 30,0 55,0 86,0 dopuszczalne obciążenia, ścinanie C20/25 V kn 7,4 11,4 17,1 26,9/31,4 34,3/43,9 m C25/30 V kn 7,4 11,4 17,1 29,6/31,4 37,7/43,9 dopuszczalne momenty gnące M Nm 14,9 29,7 52,6 133,1 231,6 rozmieszczenie oraz odległości od krawędzi efektywna głębokość osadzania hef rozmieszczenie charakterystyczne scr, N charakterystyczna odległość od krawędzi ccr, N ,5 127,5 150 beton zarysowany minimalne rozmieszczenie/dla odległości c smin/c 40/70 50/75 60/100 60/100 95/150 minimalna odległość od krawędzi/dla rozmieszczenia s cmin/s 40/80 55/90 60/140 60/180 95/200 beton niezarysowany minimalne rozmieszczenie/dla odległości c smin/c 40/80 50/75 60/120 65/120 90/180 minimalna odległość od krawędzi/dla rozmieszczenia s cmin/s 50/100 60/120 75/150 80/ /240 minimalna grubość podłoża hmin rozmieszczenie i odległości dla zredukowanej grubości podłoża beton zarysowany minimalne rozmieszczenie/dla odległości c smin/c 40/70 45/90 60/100 70/160 - minimalna odległość od krawędzi/dla rozmieszczenia s cmin/s 40/80 50/115 60/140 80/180 - beton niezarysowany minimalne rozmieszczenie/dla odległości c smin/c 40/80 60/140 60/120 80/180 - minimalna odległość od krawędzi/dla rozmieszczenia s cmin/s 50/100 90/140 75/150 90/200 - zredukowana minimalna grubość podłoża hmin, red parametry montażu wierconego otworu montażowego do otworu przejściowego w elem. mocowanym df głębokość otworu wierconego h moment dokręcania Tinst Nm rozmiar klucza SW h m hmin hef tfix Tinst do L montaż 15

16 kotwy tulejowe wbijane E stal, powlekana cynkiem kotwa wbijana E Kotwa wbijana E przeznaczona do stosowania w strefie ściskanej betonu. Kotwę cechuje niewielka głębokość osadzania, ekonomiczny i prosty montaż. Plastyczny stożek kompensacyjny umożliwia dopasowanie się kotwy do wykonanego otworu. Szybkie i niezwykle bezpieczne mocowanie za pomocą specjalnego przyrządu oraz możliwość kontroli poprawności zakotwienia poprzez punkty kontrolne to kolejne zalety kotwy. Możliwość mocowania na niewielkich głębokościach oraz w niewielkich odległościach od krawędzi. do zamocowań konstrukcji stalowych śrubami metrycznymi połączenia rozbieralne montaż maszyn i urządzeń montaż tymczasowy barier instalacji systemów wentylacyjnych systemów zraszających wsporników prętów gwintowanych wiertnic diamentowych (typ ED M 12 i ED M 16) na podłożach betonowych klas C20/25-C50/60 zakres przenoszonych obciążeń 1,2 kn-28,6 kn G M 6 - M 20 M 10 - M 20 M 8 - M 20 M 6 - M 20 kotwa wbijana E stal, powlekana cynkiem kotwa wbijana ED stal, powlekana cynkiem atestowana do stosowania w podłożach z betonu niezarysowanego odpowiednia dla wiertarek diamentowych produkt nie jest objęty ETA wierconego otworu x głębokość gwint x kotwy waga opakowania kg E M 5 8 x 25 M 5 x ,82 E M 6 8 x 30 M 6 x ,79 E M 8 10 x 30 M 8 x ,24 E M 8 x x 40 M 8 x ,55 E M x 40 M 10 x ,17 E M x 50 M 12 x ,35 E M 12 x x 80 M 12 x ,32 E M x 65 M 16 x ,80 E M 16 x x 80 M 16 x ,29 E M x 80 M 20 x ,12 wierconego otworu x głębokość gwint x kotwy waga opakowania kg ED M x 54 M 12 x ,35 ED M 12 D 16 x 54 M 12 x ,82 ED M x 71 M 16 x ,80 produkt nie jest objęty ETA h m hmin hef=h0 tfix standardowy przyrząd osadzający dla kotwy E oraz ED Tinst do E-SW 5 1 E-SW 6 1 E-SW 8 1 E-SW 8 x 40 1 E-SW 10 1 E-SW 12 1 E-SW 12 x 80 1 E-SW 16 1 E-SW 16 x 80 1 E-SW 20 1 montaż 16

17 Dane techniczne na podstawie ETA-02/0020 Współczynnik bezpieczeństwa wg ETAG nr 001 obciążenia i parametry montażu kotwa wbijana E M 5 M 6 M 8 M M M 10 M 12 8x40 12x80 M 16 M 16x80 M 20 beton niezarysowany obciążenie charakterystyczne, wyrywanie C20/25 N kn , obciążenie charakterystyczne, ścinanie (stal 4.6) C20/25 V kn - 3,8 7,3 7,3 9,6 16,8 16,8 31,3 31,3 49,0 obciążenie charakterystyczne, ścinanie (stal 5.6) C20/25 V kn - 5,0 9,1 9,1 9,6 21,0 21,0 39,2 39,2 61,2 obciążenie charakterystyczne, ścinanie (stal 5.8) C20/25 V kn - 5,0 6,9 6,9 7,2 21,0 21,0 33,5 33,5 53,2 obciążenie charakterystyczne, ścinanie (stal 8.8) C20/25 V kn - 5,0 6,9 6,9 7,2 21,0 21,0 33,5 33,5 53,2 dopuszczalne obciążenia, wyrywanie (stal ) C20/25 N kn 1,4 3,3 2,8 3,6 5,1 7,1 7,1 10,5 10,5 14,3 C25/30 N kn 1,5 3,6 3,1 3,9 5,6 7,8 7,8 11,5 11,5 15,7 C30/37 N kn 1,7 3,6 3,4 4,1 6,2 8,6 8,6 12,8 12,8 17,5 C40/50 N kn 1,9 3,6 4,0 4,4 7,1 10,0 10,0 14,8 14,8 20,2 C50/60 N kn 2,1 3,6 4,4 4,6 7,8 11,0 11,0 16,2 16,2 22,2 dopuszczalne obciążenia, ścinanie (stal 5.6) m C20/25 V kn 1,5 2,1 3,9 3,9 4,1 9,0 9,0 16,8 16,8 26,2 dopuszczalne obciążenia, ścinanie (stal ) m C20/25 V kn 2,0 2,9 3,9 3,9 4,1 12,0 12,0 18,0 18,0 28,6 dopuszczalne momenty gnące (stal 5.6) M Nm - 2,7 8,1 8,1 15,8 27,8 27,8 71,0 71,0 138,6 dopuszczalne momenty gnące (stal 5.8) M Nm - 3,7 10,9 10,9 21,1 37,1 37,1 94,9 94,9 185,1 dopuszczalne momenty gnące (stal 8.8) M Nm - 5,8 17,1 17,1 34,3 60,0 60,0 152,0 152,0 296,6 rozmieszczenie oraz odległości od krawędzi efektywna głębokość osadzania hef rozmieszczenie charakterystyczne scr, N charakterystyczna odległość od krawędzi ccr, N 37, ,5 97,5 120 minimalne rozmieszczenie smin minimalna odległość od krawędzi cmin minimalna grubość podłoża hmin parametry montażu wierconego otworu montażowego do otworu przejściowego w elem. mocowanym df głębokość otworu wierconego h moment dokręcania Tinst Nm produkt nie jest objęty ETA Dane techniczne na podstawie ETA-05/0116 Wielokrotne użycie do zastosowań niekonstrukcyjnych Współczynnik bezpieczeństwa wg ETAG nr 001 obciążenia i parametry montażu kotwa wbijana E M 6 M 8 M 8x40 M 10 M 12 beton zarysowany/beton niezarysowany obciążenie charakterystyczne (C20/25-C50/60) F kn 3,0 5,0 6,0 6,0 6,0 dopuszczalne momenty gnące (stal 4.6) M Nm 2,6 6,4 6,4 12,8 22,2 dopuszczalne momenty gnące (stal 5.6) M Nm 3,3 8,1 8,1 15,8 27,8 dopuszczalne momenty gnące (stal 5.8) M Nm 4,3 10,9 10,9 21,1 37,1 dopuszczalne momenty gnące (stal 8.8) M Nm 6,9 17,1 17,1 34,3 60,0 rozmieszczenie oraz odległości od krawędzi efektywna głębokość osadzania hef rozmieszczenie charakterystyczne scr charakterystyczna odległość od krawędzi ccr minimalne rozmieszczenie smin minimalna odległość od krawędzi cmin minimalna grubość podłoża hmin parametry montażu wierconego otworu montażowego do otworu przejściowego w elem. mocowanym df głębokość otworu wierconego h moment dokręcania Tinst Nm obciążenia pod wpływem działania ognia dopuszczalne obciążenia R30 F kn 0,8 0,9 0,9 1,5 1,5 dopuszczalne obciążenia R60 F kn 0,8 0,9 0,9 1,5 1,5 dopuszczalne obciążenia R90 F kn 0,4 0,9 0,9 1,5 1,5 dopuszczalne obciążenia R120 F kn 0,2 0,4 0,4 1,0 1,2 rozmieszczenie charakterystyczne scr,fi charakterystyczna odległość od krawędzi ccr,fi minimalne rozmieszczenie smin minimalna odległość od krawędzi cmin

18 śruby gwintujące BS R śruba ze stali ulepszonej ocynkowanej z dodatkową powłoką organiczną śruba BS-R Śruba gwintująca do wykonywania zamocowań elementów budowlanych wyłącznie na podłożach betonowych, klasy C12/15. do zamocowań stalowych blach profilowanych płyt warstwowych profili na podłożach betonowych klasy C12/15 Program produkcji obejmuje zarówno śruby krótkie, jak i długie, pozwalając na szerokie spektrum zastosowań. Montaż: wiercenie otworu wiertłem do betonu = 5,0 wkręcenie śruby z zachowaniem minimalnej głębokości osadzania (25 ). śruba BS-R SW 8 wierconego otworu = 5,0 głębokość wiercenia 35 głębokość osadzania 25 podkładka uszczelniająca V stal, powlekana cynkiem nawulkanizowany EPDM o grub. 2,0 lub 3,0 program produkcji x s standard o opcja bez podkładki wersja produktu V16 V19 V22 użytkowa ilość w opakowaniu z podkładką BS - R - 6,3 x 35 s s o o BS - R - 6,3 x 45 s s o o BS - R - 6,3 x 100 s o s o BS - R - 6,3 x 120 s o s o BS - R - 6,3 x 140 s o s o BS - R - 6,3 x 160 s o s o BS - R - 6,3 x 180 s o s o BS - R - 6,3 x 200 s o s o BS - R - 6,3 x 220 s o s o program produkcji zewn. wewn. grubość metalu grubość elastomeru V 14 14,0 5,8 1,0 2,0 V 16 16,0 6,7 1,0 2,0 V 19 19,0 6,7 1,0 2,0 V 22 22,0 6,7 1,0 3,0 nośności łączników gwintujących łączniki gwintujące BS-R podłoże nośność charakterystyczna kn wyrywanie beton klasy C12/15 3,30 beton klasy C20/25 4,75 według PN-EN 206-1:2003 materiał nośność charakterystyczna kn ścinanie blacha stalowa 0,50 2) 1,95 blacha stalowa 0,60 2) 2,60 blacha stalowa 0,75 2) 3,20 2) gatunku S 280 GD według PN-EN A1:

19 mocowania chemiczne zastosowanie: do wykonywania ciężkich oraz specjalistycznych zamocowań konstrukcyjnych możliwość zastosowania w betonach zarysowanych jak i niezarysowanych V MIS zalety: możliwość stosowania w wysoko korozyjnym środowisku (kotwy nierdzewne) niewielkie odległości od krawędzi oraz pomiędzy kotwami parametry wytrzymałościowe potwierdzone Europejskimi Aprobatami Technicznymi prosty montaż materiał: pręty gwintowane kotew chemicznych V wykonane ze stali ocynkowanej lub galwanizowane pręty gwintowane systemów iniekcyjnych MIS wykonane ze stali ocynkowanej lub ze stali nierdzewnej A4 oraz HC poliestrowe dwuskładnikowe zaprawy systemów iniekcyjnych MIS-S winylowe (bez styrenowe) dwuskładnikowe zaprawy systemów iniekcyjnych MIS-V przykłady zastosowań 19

20 kotwy chemiczne V stal powlekana cynkiem/galwanizowana pręt gwintowany V-A, ocynkowany pręt gwintowany V-A, galwanizowany kapsuła chemiczna V-P System kotwy chemicznej V składa się z kapsuły szklanej V-P oraz pręta gwintowanego V-A. Dwa składniki w kapsule ulegają zmieszaniu przy rozbiciu, wskutek wprowadzania pręta gwintowanego, tworząc niezwykle silne wiązanie. Kotwienie to przeznaczone dla dużych obciążeń w betonie niezarysowanym, w szczególności dla wysokoobciążonych połączeń przy małych rozstawach otworów montażowych oraz dla zamocowań w środowisku wilgotnym i narażonym na wahania temperatury. Umożliwia mocowanie elementów wystawionych na wibracje. Duże siły zamocowania w stosunku do średnicy otworu oraz możliwość instalowania w bliskiej odległości od krawędzi podłoża pozwalają na uniwersalne zastosowanie kotew do każdego zamocowania. do zamocowań barier szyn słupów konstrukcji podpór płyt konsol kurtyn oświetlenia ulicznego w starych betonach na podłożach betonowych klas C12/15-C50/60 zakres przenoszonych obciążeń 3,0 kn-80,6 kn M 8 - M 12, M 16 - M 24 M 8 - M 16 kapsuła chemiczna V-P szklana kapsuła z dwoma składnikami pręt gwintowany V-A stal, powlekana cynkiem atestowana do stosowania w podłożach z betonu niezarysowanego atestowana do stosowania w podłożach z betonu niezarysowanego zbiorcze produkt nie jest objęty ETA waga opakowania zbiorczego kg waga opakowania kg V-P , ,13 V-P , ,16 V-P , ,25 V-P , ,27 V-P , ,36 V-P ,20 V-P ,87 V-P ,64 pręt gwintowany V-A wierconego otworu x głębokość stal galwanizowana podwyższona wytrzymałość na korozję max grubość mocowania waga opakowania kg V-A 8-20/ x ,43 V-A 10-30/ x ,81 V-A 10-90/ x ,11 V-A 12-35/ x ,37 V-A 12-95/ x ,82 V-A 16-20/ x ,77 V-A 16-45/ x ,96 V-A 16-65/ x ,20 V-A 20-20/ x ,56 V-A 20-60/ x ,39 V-A 24-15/ x ,89 V-A 24-55/ x ,54 pręty gwintowane M 8-M 24 z zewnętrznym sześciokątem akcesoria do czyszczenia otworu (zob. strona 2 produkt nie jest objęty ETA 2) urządzenie osadzające zamawiane oddzielnie temperatura ( C) materiału podstawowego wierconego otworu x głębokość max grubość mocowania czas utwardzania (min) suchy beton wilgotny beton -5 C C C C C C C waga opakowania kg V-A 8-20/ x ,43 V-A 8-60/ x ,53 V-A 10-15/ x ,73 V-A 10-30/ x ,81 V-A 10-65/ x ,98 V-A 10-90/ x ,11 V-A / x ,42 V-A / x ,71 V-A 12-10/ x ,19 V-A 12-35/ x ,37 V-A 12-85/ x ,73 V-A 12-95/ x ,82 V-A / x ,02 V-A / x ,83 V-A 14-35/ x ,91 V-A 16-20/ x ,77 V-A 16-45/ x ,96 V-A 16-85/ x ,65 V-A / x ,91 V-A / x ,58 V-A 20-20/ x ,56 V-A 20-60/ x ,39 V-A / x ,23 V-A 24-15/ x ,89 V-A 24-55/ x ,54 V-A 30-70/380 2) 35 x ,00 20

21 Dane techniczne na podstawie ETA-05/0231 Współczynnik bezpieczeństwa wg ETAG nr 001 obciążenia i parametry montażu kotwa chemiczna V M 8 M 10 M 12 M 14 M 16 M 20 M 24 M 30 beton niezarysowany obciążenie charakterystyczne, wyrywanie C20/25-C50/60 N kn 20,0 30,0 40,0-50,0 75,0 90,0 - obciążenie charakterystyczne, ścinanie (stal 5.8) V kn 9,0 14,0 21,0-39,0 61,0 88,0 - obciążenie charakterystyczne, ścinanie (stal 8.8) V kn 15,0 23,0 33,0-63,0 98,0 141,0 - obciążenie charakterystyczne, ścinanie (stal 70) V kn 13,0 20,0 29,0-55,0 86,0 124,0 - dopuszczalne obciążenia, wyrywanie C12/15 N kn 3,0 5,0 7,0 8,0 10,0 19,0 26,0 42,0 m C20/25 N kn 7,9 11,9 15,9 12,0 19,8 29,8 35,7 60,0 dopuszczalne obciążenia, ścinanie (stal 5.8) C12/15 V kn 3,0 5,0 7,0 8,0 10,0 19,0 26,0 42,0 m C20/25 V kn 5,1 8,0 12,0 12,0 22,3 34,9 50,3 60,0 dopuszczalne obciążenia, ścinanie (stal 8.8) m C20/25 V kn 8,6 13,1 18,9-36,0 56,0 80,6 - dopuszczalne momenty gnące (stal 5.8) M Nm 10,9 21,1 37,1 59,4 94,9 185,7 320,6 642,0 dopuszczalne momenty gnące (stal 8.8) M Nm 17,1 34,3 60,0-152,0 296,6 513,1 - rozmieszczenie oraz odległości od krawędzi efektywna głębokość osadzania hef rozmieszczenie charakterystyczne scr,n charakterystyczna odległość od krawędzi ccr,n minimalne rozmieszczenie smin minimalna odległość od krawędzi cmin minimalna grubość podłoża hmin parametry montażu wierconego otworu montażowego do otworu przejściowego w elem. mocowanym df głębokość otworu wierconego ho moment dokręcania Tinst Nm rozmiar klucza SW zastosowanie nie jest objęte ETA akcesoria dla kotew chemicznych szczotka pompka szczotka 8 1 szczotka 10 1 szczotka 14 1 szczotka 16 1 szczotka 18 1 pompka 1 h m hmin hef = h0 tfix Tinst do montaż 21

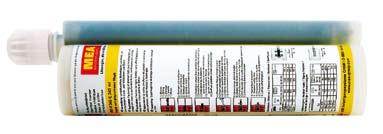

22 systemy iniekcyjne MIS zaprawy poliestrowe i winylowe pręt gwintowany ocynkowany (5.8) pręt gwintowany nierdzewny (A4) pręt gwintowany nierdzewny (HC) System iniekcyjny MIS-S (poliester) oraz MIS-V (winyl, bez styrenu) składa się z zaprawy oraz pręta gwintowanego. Składniki zaprawy ulegają zmieszaniu podczas wprowadzania do otworu. Zaprawy dostosowane do podłoża, w którym montujemy pręt, gwarantują niezwykle silne wiązanie. Systemy winylowe nie zawierają styrenu oraz ftalu, w tym rozpuszczalników. Wysoka wytrzymałość termiczna zapraw. Kotwienie to przeznaczone dla dużych obciążeń w betonie niezarysowanym, w szczególności dla wysokoobciążonych połączeń przy małych rozstawach otworów montażowych oraz do zamocowań w środowisku wilgotnym i narażonym na wahania temperatury. Umożliwia mocowanie elementów wystawionych na wibracje. Duże siły zamocowania w stosunku do średnicy otworu oraz możliwość instalowania w bliskiej odległości od krawędzi podłoża pozwalają na uniwersalne zastosowanie kotew do każdego zamocowania. zaprawa iniekcyjna do zamocowań barier szyn słupów konstrukcji podpór płyt konsol kurtyn oświetlenia ulicznego w starych betonach w podłożach betonowych (MIS-V) podłożach ceramicznych pełnych oraz szczelinowych (MIS-S, MIS-V) M 10 - M 16 zaprawa iniekcyjna MIS zaprawa dwuskładnikowa atestowana do stosowania w podłożach z betonu niezarysowanego pręt gwintowany stal ocynkowana (5.8) stal nierdzewna (A4, HC) zaprawa pojemność produkt objęty Z ) produkt objęty ETA-06/0067, ETA-06/0068, ETA-06/0069 i Z ml MIS-S (P) poliester MIS-V (V) 2) winyl (bez styrenu) tuleja perforowana wierconego otworu x głębokość odpowiedni pręt gwintowany SH 13 x x 105 M 8 2) 12 SH 15 x x 105 M 10 2) 12 według Z i Z ) zastosowanie z zaprawami MIS-S i MIS-V tuleja tworzywowa zastosowanie w materiałach ceramicznych szczelinowych wierconego otworu x głębokość montaż w betonie (według ETA) z MIS-V 2) montaż w materiałach ceramicznych pełnych i szczelinowych (według Z i Z z MIS-S i MIS-V) temperatura ( C) materiału podstawowego max grubość mocowania czas utwardzania (min) suchy beton wilgotny beton -5 C C C C C C C M 8 x 100 2) 10 x M 10 x 110 2) 12 x M 12 x 130 2) 14 x M 16 x 145 2) 18 x montaż w betonie - strona 23 montaż w materiałach szczelinowych - strona 24 22

23 Dane techniczne na podstawie ETA-06/0067, ETA-06/0068 i ETA-06/0069 Współczynnik bezpieczeństwa wg ETAG nr 001 obciążenia i parametry montażu system chemiczny MIS-V M 10 M 12 M 16 M 10 M 12 M 16 M 10 M 12 M 16 beton niezarysowany stal ocynkowana (5.8) stal nierdzewna (A4) stal ulepszana (HC) ETA-06/0067 ETA-06/0068 ETA-06/0069 obciążenie charakterystyczne, wyrywanie m C20/25 (50 C/80 C) N kn obciążenie charakterystyczne, wyrywanie m C20/25 (72 C/120 C) N kn obciążenie charakterystyczne, ścinanie V kn moment gnący M Nm rozmieszczenie oraz odległości od krawędzi efektywna głębokość osadzania hef rozmieszczenie charakterystyczne scr,n charakterystyczna odległość od krawędzi ccr,n minimalne rozmieszczenie smin minimalna odległość od krawędzi cmin , , ,5 minimalna grubość podłoża hmin parametry montażu wierconego otworu montażowego do otworu przejściowego w elem. mocowanym df głębokość otworu wierconego ho moment dokręcania Tinst Nm rozmiar klucza SW h m hmin hef = h0 tfix Tinst do L akcesoria dla systemów iniekcyjnych wyciskacz szczotka wyciskacz 1 szczotka 8 1 szczotka 10 1 szczotka 14 1 szczotka 16 1 szczotka 18 1 mieszadło pompka mieszadło 1 pompka 1 23

24 Dane techniczne na podstawie Z i Z obciążenia i parametry montażu system chemiczny MIS-S i MIS-V M 8 M 10 zalecane obciążenia, wyrywanie (materiały pełne) cegła zwykła F kn 1,7 1,7 cegła wapienno-krzemowa F kn 1,7 1,7 zalecane obciążenia, wyrywanie (materiały szczelinowe) cegła szczelinowa F kn 0,3-0,8 0,3-0,8 pustak wapienno-krzemowy F kn 0,4-0,8 0,4-0,8 moment gnący (stal 5.8) M Nm 10,7 21,4 moment gnący (stal A4) M Nm 12,1 24,1 rozmieszczenie oraz odległości od krawędzi M 8 M 10 zastosowanie z bez z bez tuleja perforowana (oznaczenie) SH 13/100 SH 15/100 wierconego otworu montażowego do głębokość wierconego otworu montażowego ho tulei perforowanej hs skuteczna głębokość osadzania hef minimalna grubość podłoża hmin 110 minimalna odległość pomiędzy kotwami (min a)=50 a 100 odległość pomiędzy kotwami az 250 odległość od krawędzi (bez obciążenia) ar 200 (250) odległość od krawędzi (z obciążeniem) ar 50 (60) moment dokręcania Tinst Nm 2 rozmiar klucza SW w cegłach pełnych oraz wapienno-krzemowych ho hmin Tinst az do a a ar ar akcesoria dla systemów iniekcyjnych wyciskacz hef h m hmin tfix zakresy temperatur dla MIS-S i MIS-V temperatura ( C) materiału podstawowego szczotka czas utwardzania (min) suchy beton +5 C C C C C 20 poniżej temperatury +5 o C nie należy wykonywać montażu wyciskacz 1 mieszadło szczotka 8 1 szczotka 10 1 szczotka 14 1 szczotka 16 1 szczotka 18 1 pompka mieszadło 1 pompka 1 24

25 łączniki rozporowe oraz gwintujące zastosowanie: do wykonywania szerokiej gamy zamocowań elementów stalowych, drewnianych, tworzywowych, etc. na wszystkich typach podłoży budowlanych zalety: strefy zakotwienia łączników specjalnie zaprojektowane do danego rodzaju podłoża łączniki dostosowane do rodzaju montowanych elementów (łeb wpuszczany typu S oraz łeb kołnierzowy typu KB) kolorystyczny kod typu łącznika typowe akcesoria do montażu łączników prosty i szybki montaż wysokie parametry wytrzymałościowe potwierdzone Aprobatami Technicznymi SDF-S-8 SDP-KB-14 ejotherm SDK U DDS materiał: śruby wykonane ze stali ocynkowanej lub nierdzewnej koszulki poliamidowe wzmocnione udarnościowo parametry montażu SDF / SDP S / KB x L łącznik do podłoży betonowych, ceramicznych, pełnych oraz szczelinowych łącznik do podłoży gazobetonowych łeb śruby wpuszczany łeb śruby kołnierzowy łącznika łącznika A grubość mocowania d B wierconego otworu d D łącznika t głębokość otworu h v głębokość osadzania L łącznika przykłady zastosowań 25

26 nośności łączników rozporowych i gwintujących łączniki rozporowe SDF podłoże łączniki rozporowe SDP podłoże nośność charakterystyczna kn wyrywanie U 10L 14U beton klasy C12/15 7,75 7,15 6,75-7,85 cegła ceramiczna pełna klasy 15 2) 6,80 8,00 9,85-7,65 cegła ceramiczna szczelinowa klasy 3,5 3) - - 1,60 1,95 2,55 pustaki poryzowane odmiany 400 4) - - 0,60 0,70 0,80 wg PN-EN 206-1:2003, 2) wg PN-EN 771-1:2005, 3) wg PN-B 12011:1997 4) wg PN-B 12069:1998 nośność charakterystyczna kn wyrywanie 8 10S 14 gazobeton klasy 2,0 1,00 1,50 2,00 gazobeton klasy 4,0 1,50 3,00 3,80 łączniki gwintujące DDS podłoże nośność charakterystyczna kn wyrywanie 7,3 beton klasy C20/25 2,65 łączniki rozporowe ejotherm SDK U podłoże nośność charakterystyczna kn wyrywanie beton klasy C12/15 1,50 beton klas C16/20 C50/60 1,50 cegła ceramiczna pełna 2) 1,50 cegła pełna wapienno-krzemowa 3) 1,50 cegła pełna z betonu lekkiego 4) 0,60 cegła ceramiczna szczelinowa 2) 1,20 cegła szczelinowa wapienno-krzemowa 3) 1,50 pustaki z betonu lekkiego 5) 0,60 lekki beton 0,90 gazobeton P2-P7 0,75 wg EN 206-1, 2) wg DIN 105, 3) wg DIN EN 106, 4) wg DIN 18152, 5) wg DIN łączniki rozporowe ejotherm NK U podłoże nośność charakterystyczna kn wyrywanie beton klasy C12/15 1,20 beton klas C16/20-C50/60 1,20 cegła ceramiczna pełna 2) 1,50 cegła pełna wapienno-krzemowa 3) 1,50 cegła pełna z betonu lekkiego 4) 0,50 cegła ceramiczna szczelinowa 2) 0,90 cegła szczelinowa wapienno-krzemowa 3) 1,50 pustaki z betonu lekkiego 5) 0,50 wg EN 206-1, 2) wg DIN 105, 3) wg DIN EN 106, 4) wg DIN 18152, 5) wg DIN łączniki rozporowe SDF-8 śruba ze stali ocynkowanej koszulka poliamidowa, wzmocniona udarnościowo łącznik SDF-S-8 TORX 30 łącznik SDF-KB-8 do zamocowań profili kształtowników listew SW 10 głębokość wiercenia 60 w podłożach betonowych materiałach ceramicznych pełnych lekkich betonach głębokość osadzania 50 program produkcji maksymalna grubość mocowanego elementu wersja z łbem śruby typu S wersja z łbem śruby typu KB 8, SDF - KB - 8 x , SDF - S - 8 x 80 SDF - KB - 8 x , SDF - S - 8 x 100 SDF - KB - 8 x , SDF - S - 8 x 120 SDF - KB - 8 x , SDF - S - 8 x 140 SDF - KB - 8 x , SDF - S - 8 x 160 SDF - KB - 8 x , SDF - S - 8 x 180 SDF - KB - 8 x , SDF - S - 8 x 200 SDF - KB - 8 x , SDF - KB - 8 x

27 łączniki rozporowe SDF-10 śruba ze stali ocynkowanej koszulka poliamidowa, wzmocniona udarnościowo łącznik SDF-S-10 TORX 40 łącznik SDF-KB-10 SW 13 głębokość wiercenia 60 do zamocowań profili kształtowników listew w podłożach betonowych materiałach ceramicznych pełnych lekkich betonach głębokość osadzania 50 program produkcji maksymalna grubość mocowanego elementu wersja z łbem śruby typu S wersja z łbem śruby typu KB 10, SDF - S - 10 x 60 SDF - KB - 10 x , SDF - S - 10 x 80 SDF - KB - 10 x , SDF - S - 10 x 100 SDF - KB - 10 x , SDF - S - 10 x 120 SDF - KB - 10 x , SDF - S - 10 x 140 SDF - KB - 10 x , SDF - S - 10 x 160 SDF - KB - 10 x , SDF - S - 10 x 180 SDF - KB - 10 x , SDF - S - 10 x 200 SDF - KB - 10 x , SDF - KB - 10 x łączniki rozporowe SDF-10U śruba ze stali ocynkowanej koszulka poliamidowa, wzmocniona udarnościowo łącznik SDF-S-10U TORX 40 łącznik SDF-KB-10U SW 13 głębokość wiercenia 80 do zamocowań profili kształtowników listew w podłożach betonowych materiałach ceramicznych pełnych oraz szczelinowych lekkich betonach głębokość osadzania 70 program produkcji maksymalna grubość mocowanego elementu wersja z łbem śruby typu S wersja z łbem śruby typu KB 10, SDF - S - 10U x 80 SDF - KB - 10U x , SDF - S - 10U x 100 SDF - KB - 10U x , SDF - S - 10U x 120 SDF - KB - 10U x , SDF - S - 10U x 140 SDF - KB - 10U x , SDF - S - 10U x 160 SDF - KB - 10U x , SDF - S - 10U x 180 SDF - KB - 10U x , SDF - S - 10U x 200 SDF - KB - 10U x , SDF - S - 10U x 220 SDF - KB - 10U x , SDF - S - 10U x , SDF - S - 10U x , SDF - S - 10U x

28 łączniki rozporowe SDF-10L śruba ze stali ocynkowanej koszulka poliamidowa, wzmocniona udarnościowo łącznik SDF-S-10L TORX 40 łącznik SDF-KB-10L SW 13 do zamocowań profili kształtowników listew w materiałach ceramicznych szczelinowych lekkich betonach głębokość wiercenia 100 głębokość osadzania 90 program produkcji maksymalna grubość mocowanego elementu wersja z łbem śruby typu S wersja z łbem śruby typu KB 10, SDF - S - 10L x 100 SDF - KB - 10L x , SDF - S - 10L x 120 SDF - KB - 10L x , SDF - S - 10L x 140 SDF - KB - 10L x , SDF - S - 10L x 160 SDF - KB - 10L x , SDF - S - 10L x 180 SDF - KB - 10L x , SDF - S - 10L x 200 SDF - KB - 10L x , SDF - S - 10L x 220 SDF - KB - 10L x łączniki rozporowe SDF-14U śruba ze stali ocynkowanej koszulka poliamidowa, wzmocniona udarnościowo łącznik SDF-S-14U TORX 40 łącznik SDF-KB-14U SW 17 do zamocowań profili kształtowników listew w podłożach betonowych materiałach ceramicznych pełnych oraz szczelinowych lekkich betonach głębokość wiercenia 80 głębokość osadzania 70 program produkcji maksymalna grubość mocowanego elementu wersja z łbem śruby typu S wersja z łbem śruby typu KB 14, SDF - S - 14U x 80 SDF - KB - 14U x , SDF - S - 14U x 100 SDF - KB - 14U x , SDF - S - 14U x 120 SDF - KB - 14U x , SDF - S - 14U x 140 SDF - KB - 14U x , SDF - S - 14U x 160 SDF - KB - 14U x , SDF - S - 14U x 180 SDF - KB - 14U x , SDF - S - 14U x 200 SDF - KB - 14U x , SDF - S - 14U x 220 SDF - KB - 14U x , SDF - S - 14U x 240 SDF - KB - 14U x , SDF - S - 14U x 260 SDF - KB - 14U x , SDF - S - 14U x 280 SDF - KB - 14U x , SDF - S - 14U x 300 SDF - KB - 14U x , SDF - S - 14U x 320 SDF - KB - 14U x , SDF - S - 14U x 340 SDF - KB - 14U x , SDF - S - 14U x 360 SDF - KB - 14U x

29 łączniki rozporowe SDP-8 śruba ze stali ocynkowanej koszulka poliamidowa, wzmocniona udarnościowo łącznik SDP-KB-8 SW 10 głębokość wiercenia 130 głębokość osadzania 120 łącznik SDP-8 o zamocowań profili kształtowników listew w gazobetonie program produkcji maksymalna grubość mocowanego elementu wersja z łbem śruby typu S wersja z łbem śruby typu KB 8, SDP - KB - 8 x , SDP - KB - 8 x , SDP - KB - 8 x łączniki rozporowe SDP-10S śruba ze stali ocynkowanej koszulka poliamidowa, wzmocniona udarnościowo łącznik SDP-S-10S TORX 40 łącznik SDF-KB-10S do zamocowań profili kształtowników listew w gazobetonie SW 13 głębokość wiercenia 80 głębokość osadzania 70 program produkcji maksymalna grubość mocowanego elementu wersja z łbem śruby typu S wersja z łbem śruby typu KB 10, SDP - S - 10S x 80 SDP - KB - 10S x , SDP - S - 10S x 100 SDP - KB - 10S x , SDP - S - 10S x 120 SDP - KB - 10S x , SDP - S - 10S x 140 SDP - KB - 10S x , SDP - S - 10S x 160 SDP - KB - 10S x , SDP - S - 10S x 180 SDP - KB - 10S x , SDP - S - 10S x 200 SDP - KB - 10S x , SDP - S - 10S x 220 SDP - KB - 10S x

30 łączniki rozporowe SDP-14 śruba ze stali ocynkowanej koszulka poliamidowa, wzmocniona udarnościowo łącznik SDP-KB-14 SW 17 głębokość wiercenia 80 głębokość osadzania 70 do zamocowań profili kształtowników listew w gazobetonie program produkcji maksymalna grubość mocowanego elementu wersja z łbem śruby typu S wersja z łbem śruby typu KB 14, SDP - KB - 14 x , SDP - KB - 14 x , SDP - KB - 14 x , SDP - KB - 14 x , SDP - KB - 14 x , SDP - KB - 14 x , SDP - KB - 14 x , SDP - KB - 14 x łączniki gwintujące DDS śruba ze stali ocynkowanej łeb poliamidowy, wzmocniony udarnościowo łącznik DDS stal, powlekana cynkiem do zamocowań termoizolacyjno-akustycznych płyt sufitowych na podłożach betonowych klasy C20/25 atestowana do stosowania w podłożach z betonu niezarysowanego Łącznik gwintujący do stosowania na podłożach betonowych klasy C20/25, z krótką strefą zakotwienia, do mocowania termoizolacyjnoakustycznych płyt sufitowych; kolorowe główki łączników wykonane z tworzywa i dopasowane kolorystycznie do struktury oraz koloru płyt sufitowych. program produkcji biały numer artykułu kolor główki łącznika beżowy DDS DDS DDS DDS DDS DDS DDS DDS DDS dane techniczne łącznika główki głębokość wierconego otworu h 1 głębokość zakotwienia h ef wiertła napęd 7, ,0 Torx T30 30

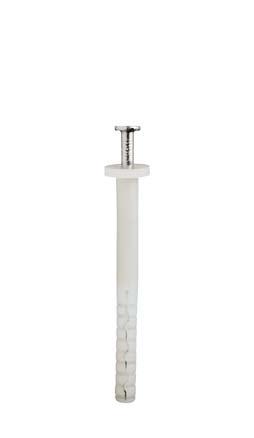

31 łączniki rozporowe ejotherm SDK U śruba ze stali ocynkowanej koszulka poliamidowa, wzmocniona udarnościowo ejotherm SDK U stal, powlekana cynkiem atestowana do stosowania we wszystkich typach podłoży budowlanych Łącznik wkręcany do stosowania na wszystkich typach podłoży budowlanych, z krótką strefą zakotwienia; zdolność przenoszenia wysokich obciążeń dla zapewnienia bezpieczeństwa użytkowania. do zamocowań systemów szynowych listew cokołowych w podłożach betonowych materiałach ceramicznych pełnych oraz szczelinowych lekkich betonach podłożach gazobetonowych program produkcji numer artykułu maksymalna robocza nominalna ejotherm SDK U (karton zbiorczy: 1000) ejotherm SDK U (karton zbiorczy: 1000) ejotherm SDK U (karton zbiorczy: 1000) ejotherm SDK U (karton zbiorczy: 1000) dane techniczne łącznika 8 kołnierza 16 głębokość otworu h 1 35 (75 ) głębokość zakotwienia h ef 25 (65 ) kategorie użytkowe według ETA A, B, C, D, E Europejska Aprobata Techniczna ETA-04/0023 wartości w nawiasach: zakotwienie w gazobetonie (kategoria użytkowa E) łączniki rozporowe ejotherm NK U gwóźdź ze stali ocynkowanej koszulka poliamidowa, wzmocniona udarnościowo ejotherm NK U stal, powlekana cynkiem atestowana do stosowania w podłożach z betonu niezarysowanego oraz podłożach ceramicznych do zamocowań systemów szynowych listew cokołowych w podłożach betonowych materiałach ceramicznych pełnych oraz szczelinowych Łącznik wbijany do stosowania na podłożach budowlanych z materiałów pełnych (beton, cegła) oraz szczelinowych, z krótką strefą zakotwienia; zdolność przenoszenia wysokich obciążeń dla zapewnienia bezpieczeństwa użytkowania. program produkcji numer artykułu maksymalna robocza nominalna ejotherm NK U (karton zbiorczy: 1000) ejotherm NK U (karton zbiorczy: 1000) ejotherm NK U (karton zbiorczy: 1000) dane techniczne łącznika kołnierza głębokość otworu h 1 głębokość zakotwienia h ef kategorie użytkowe według ETA Europejska Aprobata Techniczna (75 ) 25 (65 ) A, B, C ETA-05/

32 wiertła wiertło SDS Plus wiertło SDS MAX wiertła SDS Plus całkowita robocza SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS Plus SDS plus SDS Plus SDS Plus SDS Plus SDS Plus inne długości na zamówienie Dla każdego przypadku zastosowania istnieje prawidłowa geometria ostrza wiertła, jego części prowadzącej i części chwytowej. Wysoka jakość umożliwia precyzyjną i wydajną pracę przy zachowaniu długiej żywotności wiertła. SDS Plus to system montażu narzędzi w młotach przystosowany do zakresu wierceń 4-16 (dostępny zakres średnic wiercenia: 0-30 ). SDS MAX to system montażu narzędzi w młotach, przystosowany do zakresu wierceń (dostępny zakres średnic wiercenia: ). zalety: agresywna geometria główki ułatwiająca wiercenie czterokrotna spirala do optymalnego odprowadzania urobku wzmocniny rdzeń przedłużający żywotność wiertła wiertła SDS MAX inne długości na zamówienie całkowita robocza SDS max SDS max SDS max SDS max SDS max SDS max SDS max SDS max SDS max SDS max SDS max SDS max SDS max przykłady zastosowań 32
