1 Renata Krajewska 1, Zbigniew Łukasik 2 Uniwersytet Technologiczno-Humanistyczny im. Kazimierza Pułaskiego w Radomiu Model procesu zaopatrzenia elektrociepłowni w węgiel opałowy 3 Wprowadzenie Zapewnienie bezpieczeństwa energetycznego kraju jest jednym z celów polityki państwa. W bezpośredni sposób przyczynia się do rozwoju całej gospodarki i poziomu życia społeczeństwa. Jest to powód, dla którego sektor ten powinien być pod stałą i ścisłą kontrolą. W celu zapewnienia bezpieczeństwa energetycznego w Polsce, wykorzystuje się dostępne źródła energii i surowce energetyczne. Pomimo dominującego w Unii Europejskiej trendu produkcji czystej energii, w Polsce nadal głównym paliwem energetycznym jest węgiel. Węgiel dla polskiej gospodarki ma duże znaczenie, ponieważ Polska posiada znaczne złoża tego surowca. Dzięki takim zasobom Polskę możemy zaliczyć do krajów o dużym bezpieczeństwie produkcji energii elektrycznej oraz charakteryzującym się stosunkowo niskimi kosztami jej wytwarzania. Obok węgla swój udział w produkcji energii mają takie paliwa jak: olej opałowy, gaz ziemny, a także odnawialne źródła [2]. W Polsce funkcjonuje 112 koncesjonowanych podmiotów wytwarzających energię elektryczną, natomiast na regulowanym rynku ciepła funkcjonuje ok. 456 przedsiębiorstw posiadających koncesje Prezesa URE na działalność związaną z zaopatrzeniem w ciepło. Całkowita moc cieplna zainstalowana u koncesjonowanych wytwórców ciepła i w przedsiębiorstwach ciepłowniczych w Polsce wynosi prawie 60 tys. MWt, na co składają się: elektrownie i elektrociepłownie zawodowe, elektrociepłownie i ciepłownie niezawodowe, przedsiębiorstwa produkcyjno dystrybucyjne, ciepłownie zawodowe. W dużych aglomeracjach miejskich, takich jak Warszawa, Kraków, Łódź, Poznań, Trójmiasto dostawy ciepła i energii elektrycznej są realizowane z lokalnych elektrociepłowni zawodowych, które pokrywają całość lub większość zapotrzebowania na ciepło w ciągu roku oraz mają znaczący udział w pokryciu średniorocznego zapotrzebowania na energię elektryczną. Wszystkie te przedsiębiorstwa działają na bazie paliw kopalnych, o których mowa w rozporządzeniu w sprawie zapasów paliw. Wśród nich - 32 przedsiębiorstwa energetyczne zaliczane są do jednostek wytwórczych centralnie dysponowanych (JWCD), wchodzących w skład Krajowego Systemu Energetycznego (KSE). Strukturę produkcji ciepła według stosowanych paliw w Polsce w latach 2002 i 2011 przedstawiono na rysunku1. Rys. 1. Struktura produkcji ciepła według stosowanych paliw w Polsce w latach 2002 i 2011 [8]. Na podstawie powyższych danych (rysunek 1) można stwierdzić, że w Polsce w dalszym ciągu podstawowym surowcem do produkcji energii cieplnej jest węgiel kamienny. W polskich elektrociepłowniach 74,5% energii cieplnej wytwarzane jest w oparciu o ten surowiec, 7,2% jest wytwarzane z gazu ziemnego, 6,8% - z oleju opałowego i 6,3% to ciepło wytworzone z biomasy. 1 Uniwersytet Technologiczno-Humanistyczny im. Kazimierza Pułaskiego w Radomiu, Wydział Transportu i Elektrotechniki; Radom; ul. Malczewskiego 29. Tel: Uniwersytet Technologiczno-Humanistyczny im. Kazimierza Pułaskiego w Radomiu, Radom; ul. Malczewskiego 29. Tel: Artykuł recenzowany. Logistyka 1/

2 Znaczenie węgla dla polskiej gospodarki wynika z posiadania znacznych złóż tego surowca. Dzięki temu Polska w porównaniu z pozostałymi państwami UE jest krajem bezpiecznym w kontekście produkcji energii elektrycznej, ale konkurencyjne rynki paliw i energii wymuszają na przedsiębiorstwach energetycznych redukcję kosztów wytwarzania, a zatem ograniczenia wzrostu cen paliw i energii [3]. Procesy logistyczne przedsiębiorstwa energetycznego generują znaczną część jego kosztów operacyjnych. Efektywność tych procesów i jakość relacji w ramach łańcucha dostaw ma zatem ogromny wpływ na wielkość tej kategorii kosztów. Z punktu widzenia efektywności systemu logistycznego elektrociepłowni ważne jest stworzenie takiej logistyki i łańcuchy dostaw paliw stałych, które będą miały swoje uzasadnienie w ekonomii (kosztach). Zarządzanie procesami logistycznymi W zarządzaniu procesami logistycznymi należy pamiętać o tym, że to klient stanowi główne jego ogniwo (podmiot), a zapewnienie standardów jego obsługi, staje się nadrzędnym celem zarządzania. Głównym standardem do jakiego należy dążyć to stuprocentowa zgodność z oczekiwaniami klienta [1]. Należy też zwrócić uwagę na inne istotne obszary dotyczące poziomu obsługi klienta, takie jak: czas cyklu uzupełnienia zapasu (zamówienia), dostępność towarów (zapasów), ograniczenia wielkości zamówienia, wygodę składania zamówienia, częstotliwość dostawy, niezawodność dostawy, jakość dokumentacji, procedury dotyczące reklamacji, kompletność zamówienia, wsparcie techniczne, informacje na temat stanu realizacji zamówienia. Zarządzanie procesami logistycznymi w elektrociepłowni wiąże się z analizą wybranych obszarów związanych z zapewnieniem płynności dostaw ciepła i energii odbiorcom. Należą do nich głównie procesy logistyki zaopatrzenia, takie jak: 1. Czas cyklu uzupełnienia zapasu, który jest sekwencją wielu zdarzeń, tj.[4]: wystąpienie potrzeby uzupełnienia zapasu surowców(fakt obiektywny), stwierdzenie wystąpienia tej potrzeby, przygotowanie zamówienia, przyjęcie zamówienia przez dostawcę, kompletacja lub produkcja surowca zgodnie z zamówieniem, przygotowanie dostawy surowców do wysyłki, transport dostawy surowców, przyjęcie dostawy surowców (kontrola jakości), złożenie w magazynie, udostępnienie do zużycia. 2. Dostępność surowców (zapasów) w cyklu uzupełnienia zapasu. Analiza tego obszaru polegać będzie na uwzględnieniu prawdopodobieństwa wystąpienia braków w cyklu uzupełnienia zapasów. Częstość dostawy związana jest z szybką reakcją na potrzeby klienta. Analiza tego obszaru wymaga uwzględnienia wahań w terminach realizacji zamówienia. 3. Niezawodność dostawy dotyczy zgodności dostawy ze specyfikacją zamówienia odbiorcy. Rozpatrując poziom obsługi klienta należy stwierdzić, że im jest on wyższy, tym wyższe są koszty realizacji tej obsługi. 4. Koncepcja kompleksowej analizy kosztów jest kolejnym problemem, rozpatrywanym w analizach zarządzania łańcuchem dostaw oraz zarządzania procesami logistycznymi. Ze względu na fakt, iż celem zarządzania procesami logistycznymi jest integracja zasobów wzdłuż łańcucha dostaw, konieczne jest zastosowanie takich kryteriów pomiaru, dzięki którym można będzie określić koszty i wyniki funkcjonowania każdego z ogniw tego łańcucha [1]. Niezmiernie ważne dla przedsiębiorstwa energetycznego jest uniknięcie strat poprzez zarządzanie procesami logistycznymi, które udostępnia wszystkie funkcjonalności niezbędne do efektywnego prowadzenia działalności bez względu na panującą na rynku sytuację. W praktyce oznacza to spełnienie czterech warunków : bezpieczeństwa technologicznego[5], a więc posiadanie odpowiednich i niezawodnych urządzeń oraz instalacji w sferze zarówno produkcji paliw, jak i ich wykorzystywania w procesach wytwórczych energii; opłacalność inwestycji w tych dwóch sferach z punktu widzenia kapitału; ciągłość i niezawodność dostaw paliwa o odpowiednich parametrach jakościowych oraz wytworzonej energii; Logistyka 1/

3 akceptowalność cen powyższych produktów górniczych i energetycznych (oznacza to taki poziom cen, który nie będzie powodował nieopłacalności produkcji u odbiorców przemysłowych oraz nadmiernego obciążenia budżetów gospodarstw domowych w przypadku odbiorców indywidualnych). Aby zachować ciągłość i niezawodność dostaw paliw i wytworzonej energii, przedsiębiorstwa energetyczne muszą posiadać odpowiednie procedury zaopatrzenia w węgiel opałowy. Model procesu zaopatrzenia elektrociepłowni w węgiel opałowy Charakterystyka wybranej elektrociepłowni Wybrana elektrociepłownia funkcjonująca na terenie jednego z województw w Polsce składa się z trzech miejsc wytwarzania ciepła i energii elektrycznej oraz jednego zakładu dystrybucji ciepła [6]: Elektrociepłownia 1 (EC1) Elektrociepłownia 2 (EC2) Elektrociepłownia 3 (EC3) Zakład Sieci Ciepłowniczej i dostarcza ciepło do około 65 % mieszkańców miasta w którym się znajduje. W skład każdej EC wchodzą następujące podstawowe urządzenia: Elektrociepłownia EC 1 posiada 5 kotłów parowych (4 x OP-130 i 1 x OP-140) i 3 turbiny (2 turbiny upustowokondensacyjne i 1 turbinę ciepłowniczą), Elektrociepłownia EC 2 posiada 5 kotłów parowych (2 x OP-130 i 3 x OP-230), 3 kotły wodne (3 x PTWM-100) oraz 4 turbiny (3 turbiny upustowo-ciepłownicze i 1 turbinę ciepłowniczą), Elektrociepłownia EC 3 posiada 3 kotły parowe (1 x OP-230, 1 x BFB-180, 1 x OP-430), 3 kotły wodne (3 x WP-120) oraz 3 turbiny (2 turbiny upustowo-ciepłownicze oraz 1 turbinę upustowo-ciepłowniczo-kondensacyjna) Oznaczenia: OP kocioł parowy węglowy; WP kocioł wodny weglowy; PTWM kocioł wodny olejowy; BFB kocioł parowy biomas owy. Elektrociepłownia ta jest dostawcą ciepła użytkowego w wodzie sieciowej, czyli zaspokaja komfort cieplny mieszkańców, a także ciepła użytkowego w parze technologicznej - przedsiębiorstwa produkcyjne oraz będąc największym wytwórcą energii elektrycznej w jednym z województw wykorzystuje do procesu wytwarzania jako paliwo węgiel i biomasę. Ze względu na brak możliwości otrzymywania odpowiednich ilości paliw w określonym czasie jak i uwzględniając przepisy prawne dotyczące bezpieczeństwa energetycznego[9] należy je gromadzić w odpowiedniej ilości. Jeżeli chodzi o węgiel kwestię gromadzenia odpowiednich zapasów regulują przepisy prawa energetycznego, a konkretnie Rozporządzenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 12 lutego 2003r. w sprawie zapasów paliw w przedsiębiorstwach energetycznych. W związku z tym należy posiadać odpowiednie magazyny tzw. rezerwowe składy węgla, które to przeznaczone są do dłuższego przechowywania zapasu węgla, powstałego w okresie zmniejszonego jego zużycia z nadwyżek dostaw w porównaniu do rzeczywistego zapotrzebowania, a przeznaczonego do pokrycia niedoborów w dostawach w okresie zwiększonego zużycia węgla. Węgiel gromadzony jest w postaci zwału tj. usypiska w kształcie regularnej bryły np. pryzmy. Wszystkie elektrociepłownie posiadają bardzo duże składy węgla o pojemności powyżej ton i tak: EC 1 pojemność maksymalna to ton, EC 2 pojemność maksymalna to ton, EC 3 pojemność maksymalna to ton. Węgiel zgromadzony w tych ilościach na poszczególnych placach pozwala na nieprzerwaną pracę poszczególnych elektrociepłowni przy maksymalnym zużyciu przez: EC 1 50 dni, EC 2 35 dni, EC dni. W przypadku zgromadzenia takich ilości węgla pozwoli to w przypadku jakichkolwiek zakłóceń związanych z dostawcami węgla czy też przewoźnikami na długotrwałą pracę bez przerywania dostaw ciepła w okresie zimowym. Dobowe maksymalne zużycie węgla we wszystkich EC wynosi około ton, zaś zużycie roczne wynosi ok ton. Równocześnie w procesie spalania paliw zużywana jest biomasa. W tej elektrociepłowni można wyróżnić trzy odrębne systemy spalania biomasy: 1. Elektrociepłownia EC 1 instalacja współspalania (razem z węglem) na 2 kotłach parowych (OP-230), 2. Elektrociepłownia EC 2 instalacja współspalania (razem z węglem) na 2 kotłach parowych (OP-230 i OP-430), 3. Elektrociepłownia EC 3 instalacja spalania 100 % biomasy na 1 kotle parowym (BFB). Logistyka 1/

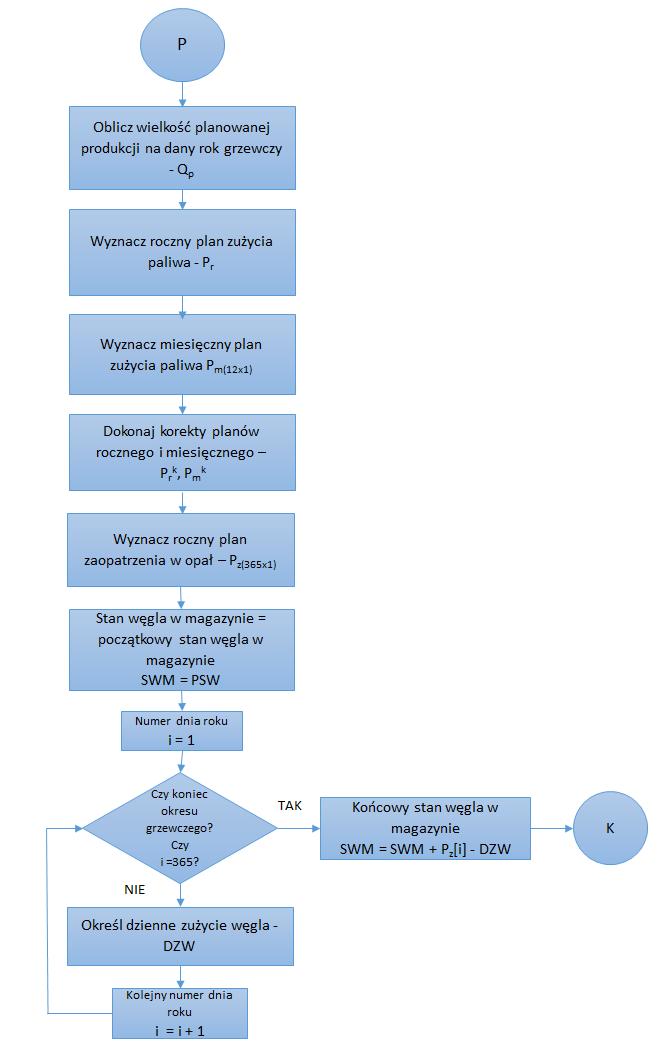

4 W przypadku biomasy brak jest jakichkolwiek przepisów regulujących wielkość posiadanych zapasów. Elektrociepłownia EC 3 posiada najsprawniejsze urządzenia wytwórcze, dlatego też ma największy udział w produkcji ciepła i energii elektrycznej w skali obsługiwanego obszaru. Dlatego też można tam zaobserwować większe zużycie paliw w stosunku do dwóch pozostałych Elektrociepłowni co wpływa na logistykę dostaw paliw. Zakład EC3 posiada 3 bloki energetyczne pracujące w układzie skojarzonym (jednoczesne wytwarzanie ciepła i energii elektrycznej) oraz 3 kotły ciepłownicze służące wytwarzaniu ciepła. Dwa z trzech bloków zużywają węgiel i biomasę zaś trzeci tylko biomasę. Rzeczywisty model procesu zaopatrzenia elektrociepłowni w węgiel opałowy (MBD) Model procesu zaopatrzenia elektrociepłowni w węgiel opałowy bazuje na dokumentach udostępnionych przez elektrociepłownię i w związku z tym odtwarza on rzeczywiste procedury stosowane podczas procesu zaopatrywania jej w węgiel opałowy. Model MBD można przedstawić za pomocą algorytmu rysunek 2. Rys. 2. Algorytm rzeczywistego modelu zaopatrzenia elektrociepłowni w węgiel (MBD). Logistyka 1/

5 Z algorytmu przedstawionego na rysunku 2. wynika, że jedyną czynnością elektrociepłowni zmierzającą do zapewnienia ciągłości dostaw energii do odbiorców poprzez utrzymanie odpowiedniego stanu węgla w magazynie, stanu wystarczającego co najmniej na pokrycie założonych wielkości dziennego zużycia, jest odpowiednie planowanie zaopatrywania elektrociepłowni w węgiel. Planowanie to jest dokonywane na początku pewnego wybranego rocznego okresu grzewczego rozpoczynającego się zazwyczaj w listopadzie i kończącego się w październiku roku następnego. Elektrociepłownia w trakcie jednego okresu grzewczego, jeśli to konieczne, może dokonać korekt planu zaopatrywania w węgiel. Procedura dokonywania tych korekt jest jednak nieznana (brak odpowiednich dokumentów) i w związku z tym została ona pominięta w algorytmie przedstawionym na rysunku 2. Proces planowania zużycia węgla w elektrociepłowni opiera się na przewidywanym zapotrzebowaniu na energię przez odbiorców na dany rok. Wynika ono z mocy zamówionej przez odbiorców jak i przewidywanych parametrów pogody ustalanej na podstawie wieloletnich obserwacji metrologicznych. Na podstawie planów zużycia energii wylicza się planowaną produkcję energii elektrycznej, a następnie z tych danych wyznacza się planowane zużycie węgla. Plan zużycia opału sporządza Dział Eksploatacji w przedsiębiorstwie energetycznym. Zasady planowania zużycia opału Zasady planowania zużycia opału wynikające z dokumentów pozyskanych z elektrociepłowni przedstawiono poniżej[6]: 1. Wielkość planowanej produkcji Q p ustalana jako suma: a) rocznej sprzedaży ciepła określonej według wzoru: gdzie: Q = N wn (1) Q planowana sprzedaż ciepła [GJ]; N wielkość zamówionej mocy cieplnej planowanej na dany rok (z uwzględnieniem udokumentowanych zmian umownych mocy i planowanych przyłączeń)[mw], wn wskaźnik wykorzystania zamówionej mocy cieplnej z ostatniego poprzedzającego rok sporządzenia planu ilość sprzedaży przypadająca na 1 MW mocy zamówionej [GJ/MW]; b) strat ciepła w czasie przepływu określonych na podstawie Analizy pracy sieci ciepłowniczej [GJ] c) potrzeb własnych źródeł z roku poprzedzającego sporządzenie planu [GJ] 2. Roczny plan zużycia paliwa dla poszczególnych źródeł [t] P r P r EC1(EC2;EC3) [t] = U EC1(EC2;EC3) Q p [GJ] W d [ GJ t ] η EC1(EC2,EC3) (2) gdzie: W d [GJ/t] wartość opałowa paliwa, EC1, EC2, EC3 odrębne systemy spalania węgla w elektrociepłowni, U EC1(EC2;EC3) udziały produkcji źródeł EC1, EC2 i EC3 osiągnięte w roku poprzedzającym sporządzenie planu, η EC1(EC2,EC3) średnia sprawność kotłów z ostatniego roku poprzedzającego sporządzenie planu. 3. Na podstawie rocznego planu zużycia opału sporządza się plan miesięcznego zużycia oznaczony jako P m(12x1) [t]. Plany miesięczne wyznacza się na podstawie statystycznego rozkładu wskaźnika wykorzystania mocy zamówionej - wn p wyliczonego z okresu ostatnich 3 lat. 4. Plan zużycia opału opracowuje corocznie Dział Eksploatacji i przekazuje Gł. Specjaliście ds. Zaopatrzenia i Dystrybucji Opałem w terminie do dnia 30 września danego roku na rok następny. Zasady planowania i zamawiania opału Roczny plan zaopatrzenia w opał P z(365x1) opracowuje się na podstawie planu zużycia opału P r [t] z uwzględnieniem [6]: zapasu opału na składowisku wg stanu na dzień 31 grudnia danego roku, wymogów Rozporządzenia Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 12 lutego 2003r. w sprawie zapasów paliw w przedsiębiorstwie energetycznym (Dz.U.Nr 39 poz.338 z 2003r.), którego minimalny stan zapasu węgla kamiennego powinien być równy 30-dobowemu jego zużyciu, a zużycie dobowe paliwa ustala się dla poszczególnych miesięcy zgodnie z wyżej wymienionym Rozporządzeniem. W tabeli 1. przedstawiono zużycie węgla w ciągu trzech kolejnych lat, a w tabeli 2. zaprezentowano planowanie wymaganego zapasu węgla w elektrociepłowni zgodnie z powyższym rozporządzeniem [7]. Logistyka 1/

6 styczeń styczeń Ilość dni Zużycie węgla styczeń luty luty luty marzec marzec marzec kwiecień kwiecień kwiecień maj maj maj czerwiec- czerwiec- czerwiec lipiec lipiec lipiec sierpień sierpień sierpień wrzesień wrzesień wrzesień październik październik październik Tab. 1 Zużycie węgla w elektrociepłowni w trzech kolejnych latach. Miesiąc Ilość dni Zużycie węgla Miesiąc Ilość dni Zużycie węgla Miesiąc listopad- listopad grudzień- grudzień- Miesiąc Ilość dni Zużycie węgla listopad grudzień Tab. 2. Wymagany zapas węgla w elektrociepłowni. Miesiąc Współczynnik Wymagany zapas na 2013r. Listopad 1, Grudzień 1, Styczeń 1, Luty 1, Marzec 0, Kwiecień 0, Maj 0, Czerwiec 0, Lipiec 0, Sierpień 0, Wrzesień 0, Październik 1, Średnie dobowe zużycie w trzech ostatnich latach Logistyka 1/

7 Rozliczenie i ocena zużycia opału Zużycie opału w źródle ciepła podlega rozliczeniu i ocenie poprzez porównanie planowanej ilości opału z rzeczywistym zużyciem [6]. 1. Zaplanowane roczne i miesięczne zużycie korygowane jest współczynnikami rzeczywistymi : wn p rz wskaźnik wykorzystania mocy zamówionej jako iloraz sprzedaży ciepła wraz ze stratami przesyłu i mocy zamówionej, U EC1(EC2;EC3)rz udział źródeł w produkcji ciepła do sieci, W d rz [GJ/t] wartość opałowa wyznaczana według wyników analiz Laboratorium Chemicznego znajdującego się w Wydziałach Grzewczych. 2. Korygowanie planów opałowych rocznych i miesięcznych współczynnikami rzeczywistymi dokonywane jest według następujących formuł: k k P r, P m(12x1) [t] = P r, P m(12x1) [t] wn p rz W d [ GJ t ] U EC1(EC2;EC3) rz wn p W d rz [ GJ t ] U EC1(EC2;EC3) (3) Planowane skorygowane i wykonane zużycie opału w ujęciu miesięcznym, gromadzone są w pozycji narastającej w odpowiednich zestawieniach. Model symulacyjny zaopatrzenia elektrociepłowni w węgiel opałowy Na podstawie rzeczywistego modelu zaopatrzenia elektrociepłowni w węgiel (model MBD) został opracowany model symulacyjny MS. Odtwarza on te same procedury planowania miesięcznego i rocznego zaopatrywania elektrociepłowni w opał, ale dopasowany jest do procesu symulacyjnego. Model MS jest modelem skonstruowanym z myślą o przeprowadzeniu symulacji komputerowych pozwalających na określenie optymalnych procedur zaopatrywania elektrociepłowni w węgiel oraz optymalnych parametrów tych procedur. Oprócz procedur planowania zastosowanych w modelu MBD, model MS dostarcza również innych możliwości dopasowania się do zaistniałych potrzeb. Model MS implementuje również propozycje procedur uruchamianych przez elektrociepłownię w odpowiedzi na stany węgla w magazynie wymagające odpowiedniej reakcji, tj. albo dokupienia dodatkowego węgla albo rezygnacji z części zakontraktowanego już węgla. Model MS uwzględnia również inne elementy istotne z punktu widzenia wiarygodności prowadzonych symulacji czyli: losowość dziennego zużycia węgla wynikającą z niedeterministycznego zapotrzebowania na ciepło, opóźnienia w dostawach węgla wynikające z trudnych warunków pogodowych mających wpływ na skuteczność systemu transportowego. W modelu MS ustalone zostały również następujące założenia: ciepła systemowego nie można niczym zastąpić, każdy kocioł potrzebuje węgla o określonej kaloryczności, nie możemy zastąpić węgla kamiennego biomasą, nie analizujemy sprawności instalacji i urządzeń wykorzystywanych do produkcji i dystrybucji ciepła i energii, gospodarka odpadami nie ma znaczącego wpływu na dostawy, magazynowanie paliw czy dystrybucję ciepła i energii. Model MS w postaci algorytmu przedstawiono na rysunku 3. Logistyka 1/

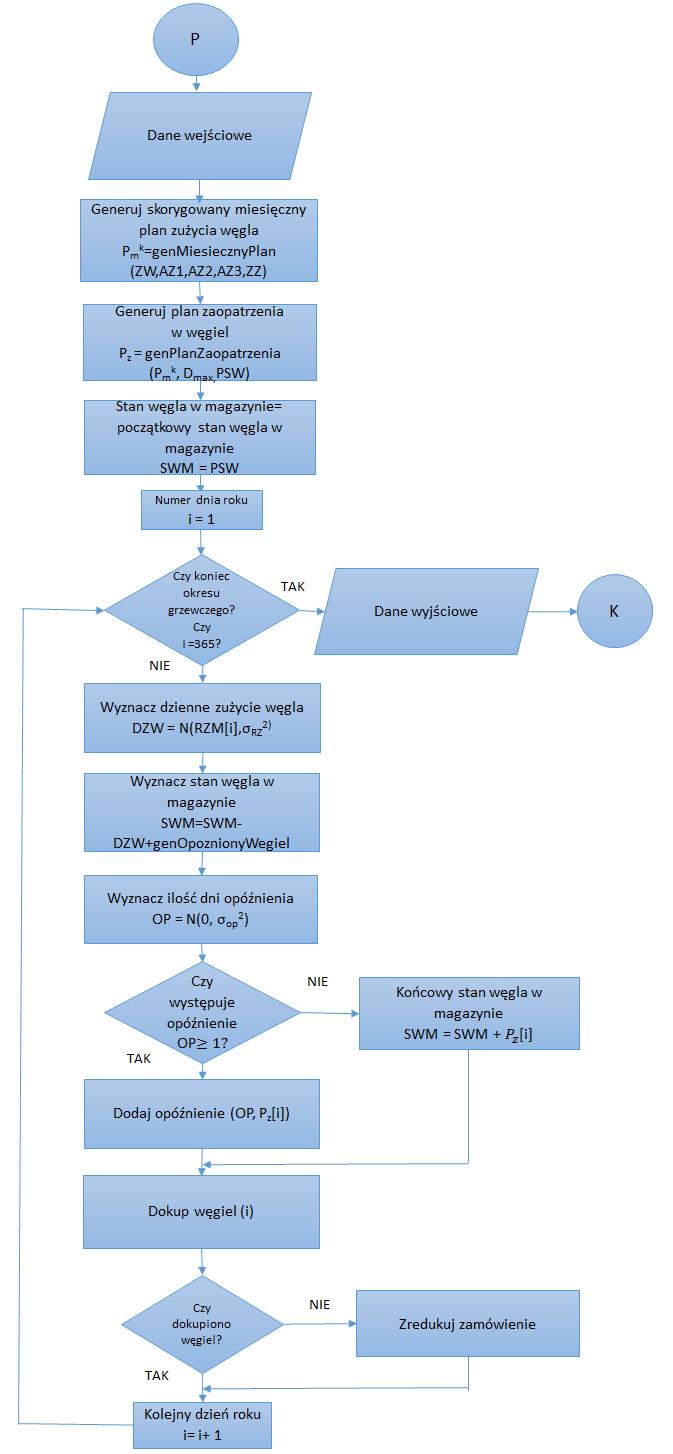

8 Rys. 3. Algorytm modelu symulacyjnego zaopatrzenia elektrociepłowni w węgiel (MS). Z algorytmu przedstawionego na rysunku 3. wynika, że pierwszą czynnością realizowaną podczas symulacji z użyciem modelu MS jest opracowanie skorygowanego planu miesięcznego zużycia węgla P k m. Założono w tym przypadku, że plan skorygowany odpowiada planowi nieskorygowanemu, czyli P k m = P m. Takie założenie odpowiada sytuacji, w której strat przesyłu ciepła do odbiorców została już uwzględniona w planie nieskorygowanym. Logistyka 1/

9 Model MS daje dwie możliwości w zakresie konstrukcji planu P m k. Pierwszą z nich jest ustalenie planowanego miesięcznego zużycia na pewnym założonym poziomie niezależnym od aktualnego zakontraktowanego zapotrzebowania na węgiel oraz zużycia węgla w poprzednich latach. Drugą możliwością w zakresie konstrukcji planu P m k jest jego wyznaczenie na podstawie danych archiwalnych dotyczących zużycia węgla z trzech ostatnich lat i zamówionej mocy grzewczej na dany rok w sposób analogiczny do tego zastosowanego w modelu MBD. Zarówno zużycie archiwalne jak i zamówiona moc grzewcza są określone dla każdego dnia w roku grzewczym. W przeciwieństwie do modelu MBD zamówiona moc cieplna nie dotyczy całego roku grzewczego, ale pojedynczych dni. Wnioski Zaopatrzenie elektrociepłowni w węgiel opałowy jest dużym wyzwaniem. Należy mieć na uwadze przepisy regulujące gospodarkę magazynową poszczególnych paliw oraz ich jakość. Obydwa czynniki są bardzo istotne z punktu planowania dostaw energii odbiorcom. Jednym z podstawowych problemów jaki trzeba rozwiązać na każdym etapie wytwarzania energii cieplnej i elektrycznej, jest uzyskanie precyzyjnej prognozy zapotrzebowania na energię w systemie energetycznym (lokalnym). Prognoza zapotrzebowania na energię cieplną i elektryczną wpływa również na dostawy paliw stałych i zapasy węgla gromadzone w magazynach elektrociepłowni. Dlatego też odpowiednio dobrane procesy zaopatrzenia mogą zasadniczo ograniczyć ilość dostaw węgla do elektrociepłowni i wielkość gromadzonych zapasów, co w znaczący sposób może wpłynąć na koszty, jednocześnie gwarantując bezpieczeństwo energetyczne obsługiwanego obszaru. Streszczenie W artykule przedstawiono modele procesu zaopatrzenia elektrociepłowni w węgiel opałowy. Pierwszy model (MBD) uwzględnia rzeczywiste procedury stosowane w wybranej elektrociepłowni podczas procesu zaopatrzenia w węgiel opałowy. Opisuje on sposób planowania zużycia opału, a także zasady planowania i zamawiania opału na podstawie dokumentów uzyskanych z elektrociepłowni. Drugi przedstawiony model to model, który został wykorzystany w procesach symulacyjnych pozwalających zoptymalizować procedury zaopatrzenia elektrociepłowni w węgiel. Słowa kluczowe: elektrociepłownia, procesy logistyczne, procesy zaopatrzenia w węgiel opałowy Abstract The model of supply coal process at the power plant The paper presents models of the procurement coal process at the power plant. The first model (MBD) take into account the actual procedures used in the selected power plant during the supply of coal. It describes how to plan fuel consumption, as well as the principles of planning and ordering of fuel on the basis on the documents obtained from CHP. The second presented model was used in the processes of simulation allows to optimize procurement coal procedure at the power plant. Key words: power plant, logistics processes, procurement processes in coal fuel LITERATURA / BIBLIOGRAPHY [1] Christopher M., Logistyka i zarządzanie łańcuchem dostaw, strategie obniżki kosztów i poprawy poziomu usług. Wydanie II, PCDL [2] Kozyra J., Strategia rozwoju energetyki odnawialnej w Polsce. Instytut Technologii i Eksploatacji PIB Radom, Odnawialne źródła energii, [3] Krajewska R., Łukasik Z., Zapewnienie płynności dostaw surowców stałych do elektrociepłowni poprzez sprawne zarządzanie ryzykiem operacyjnym. Autobusy: technika, eksploatacja, systemy transportowe, 14/2013. [4] Krzyżaniak S., Podstawy zarządzania zapasami w przykładach. Biblioteka Logistyka, Poznań [5] Łukasik Z., Nowakowski W., Kuśmińska Fijałkowska A., Zarządzanie bezpieczeństwem infrastruktury krytycznej, Logistyka, nr 4/2014. [6] Materiały źródłowe pozyskane z elektrociepłowni. [7] Rozporządzenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 12 lutego 2003 r. w sprawie zapasów paliw w przedsiębiorstwach energetycznych. [8] Urząd Regulacji Energetyki, Energetyka Cieplna w liczbach [9] Ustawa z dnia 10 kwietnia 1997 r. Prawo energetyczne (t. j. Dz. U. z 2002 r. Nr 135, poz z późniejszymi zmianami). Logistyka 1/
