1 izolacja fundamentów

2 2 synthos XPS

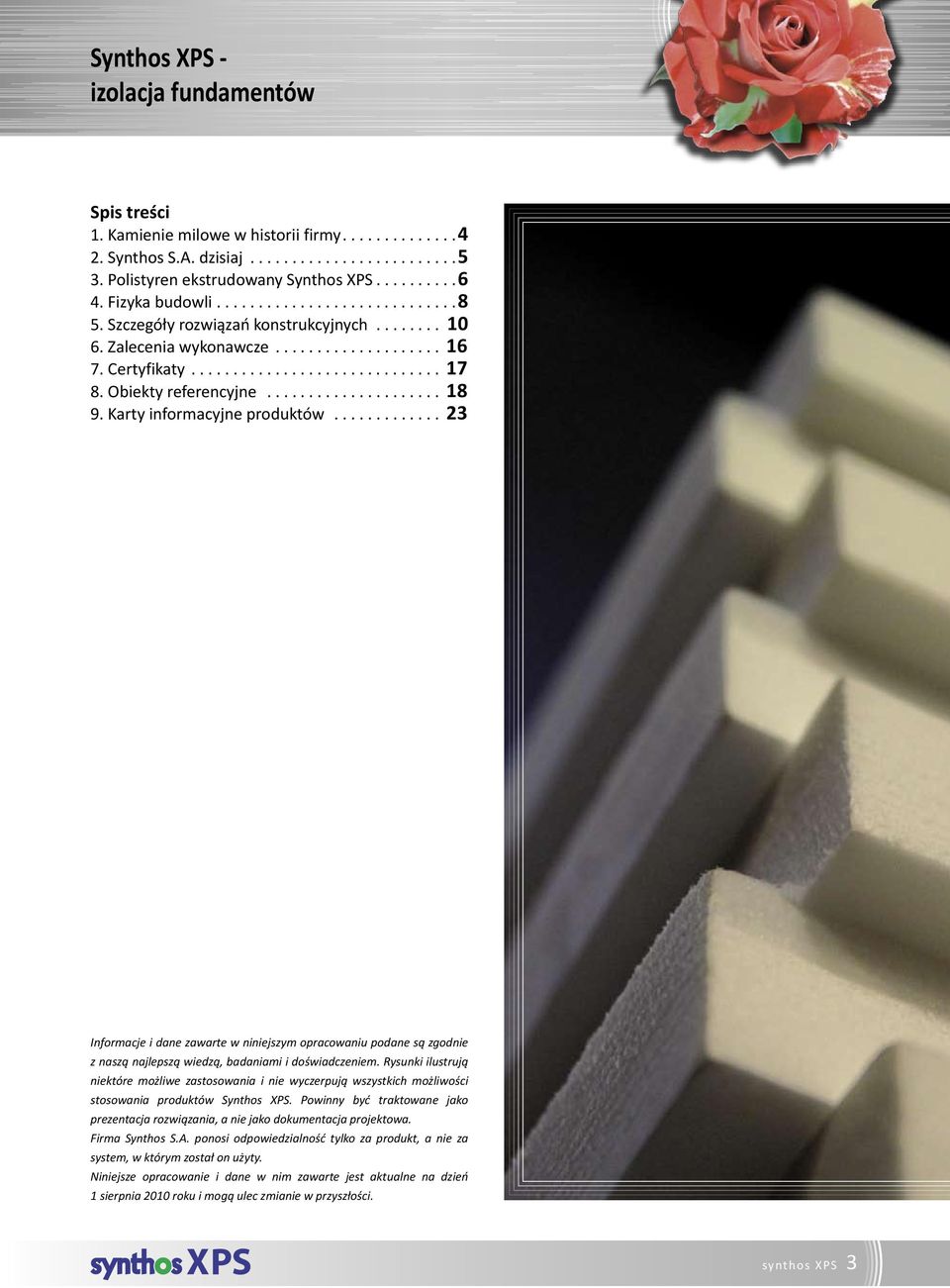

3 Synthos XPS - izolacja fundamentów Spis treści 1. Kamienie milowe w historii firmy Synthos S.A. dzisiaj Polistyren ekstrudowany Synthos XPS Fizyka budowli Szczegóły rozwiązań konstrukcyjnych Zalecenia wykonawcze Certyfikaty Obiekty referencyjne Karty informacyjne produktów Informacje i dane zawarte w niniejszym opracowaniu podane są zgodnie z naszą najlepszą wiedzą, badaniami i doświadczeniem. Rysunki ilustrują niektóre możliwe zastosowania i nie wyczerpują wszystkich możliwości stosowania produktów Synthos XPS. Powinny być traktowane jako prezentacja rozwiązania, a nie jako dokumentacja projektowa. Firma Synthos S.A. ponosi odpowiedzialność tylko za produkt, a nie za system, w którym został on użyty. Niniejsze opracowanie i dane w nim zawarte jest aktualne na dzień 1 sierpnia 2010 roku i mogą ulec zmianie w przyszłości. synthos XPS 3

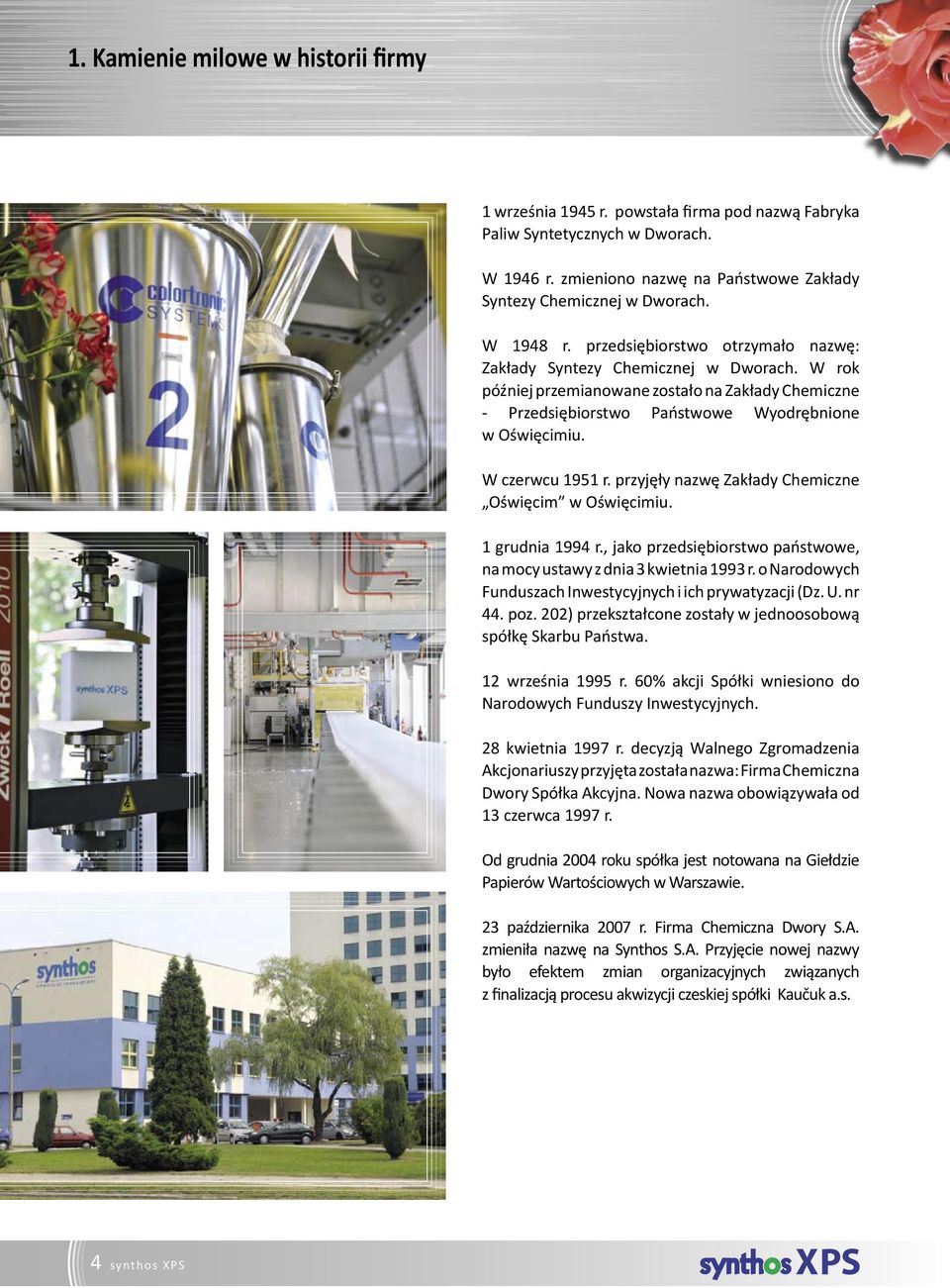

4 1. Kamienie milowe w historii firmy 1 września 1945 r. powstała firma pod nazwą Fabryka Paliw Syntetycznych w Dworach. W 1946 r. zmieniono nazwę na Państwowe Zakłady Syntezy Chemicznej w Dworach. W 1948 r. przedsiębiorstwo otrzymało nazwę: Zakłady Syntezy Chemicznej w Dworach. W rok później przemianowane zostało na Zakłady Chemiczne - Przedsiębiorstwo Państwowe Wyodrębnione w Oświęcimiu. W czerwcu 1951 r. przyjęły nazwę Zakłady Chemiczne Oświęcim w Oświęcimiu. 1 grudnia 1994 r., jako przedsiębiorstwo państwowe, na mocy ustawy z dnia 3 kwietnia 1993 r. o Narodowych Funduszach Inwestycyjnych i ich prywatyzacji (Dz. U. nr 44. poz. 202) przekształcone zostały w jednoosobową spółkę Skarbu Państwa. 12 września 1995 r. 60% akcji Spółki wniesiono do Narodowych Funduszy Inwestycyjnych. 28 kwietnia 1997 r. decyzją Walnego Zgromadzenia Akcjonariuszy przyjęta została nazwa: Firma Chemiczna Dwory Spółka Akcyjna. Nowa nazwa obowiązywała od 13 czerwca 1997 r. Od grudnia 2004 roku spółka jest notowana na Giełdzie Papierów Wartościowych w Warszawie. 23 października 2007 r. Firma Chemiczna Dwory S.A. zmieniła nazwę na Synthos S.A. Przyjęcie nowej nazwy było efektem zmian organizacyjnych związanych z finalizacją procesu akwizycji czeskiej spółki Kaučuk a.s. 4 synthos XPS

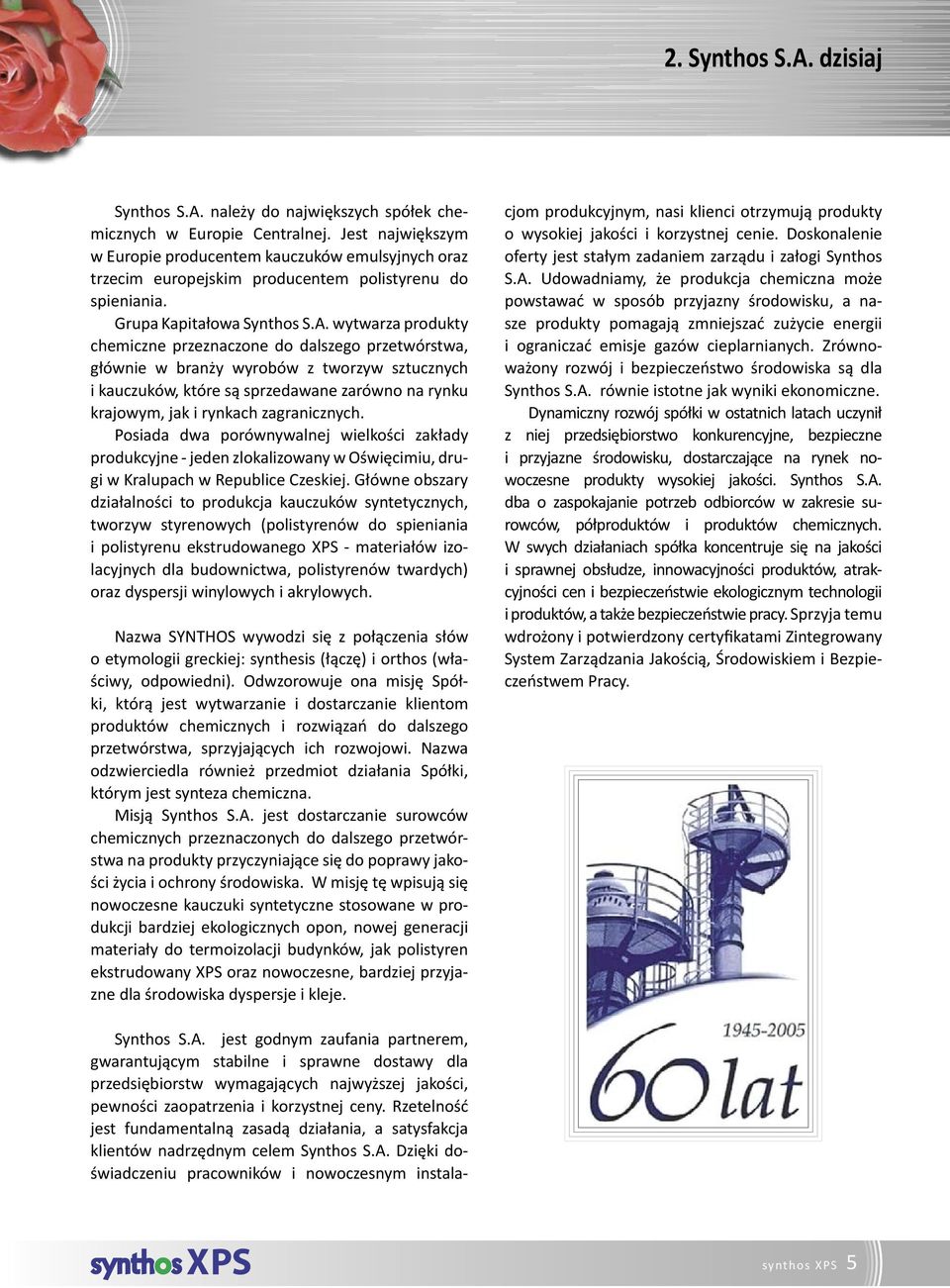

5 2. Synthos S.A. dzisiaj Synthos S.A. należy do największych spółek chemicznych w Europie Centralnej. Jest największym w Europie producentem kauczuków emulsyjnych oraz trzecim europejskim producentem polistyrenu do spieniania. Grupa Kapitałowa Synthos S.A. wytwarza produkty chemiczne przeznaczone do dalszego przetwórstwa, głównie w branży wyrobów z tworzyw sztucznych i kauczuków, które są sprzedawane zarówno na rynku krajowym, jak i rynkach zagranicznych. Posiada dwa porównywalnej wielkości zakłady produkcyjne - jeden zlokalizowany w Oświęcimiu, drugi w Kralupach w Republice Czeskiej. Główne obszary działalności to produkcja kauczuków syntetycznych, tworzyw styrenowych (polistyrenów do spieniania i polistyrenu ekstrudowanego XPS - materiałów izolacyjnych dla budownictwa, polistyrenów twardych) oraz dyspersji winylowych i akrylowych. Nazwa SYNTHOS wywodzi się z połączenia słów o etymologii greckiej: synthesis (łączę) i orthos (właściwy, odpowiedni). Odwzorowuje ona misję Spółki, którą jest wytwarzanie i dostarczanie klientom produktów chemicznych i rozwiązań do dalszego przetwórstwa, sprzyjających ich rozwojowi. Nazwa odzwierciedla również przedmiot działania Spółki, którym jest synteza chemiczna. Misją Synthos S.A. jest dostarczanie surowców chemicznych przeznaczonych do dalszego przetwórstwa na produkty przyczyniające się do poprawy jakości życia i ochrony środowiska. W misję tę wpisują się nowoczesne kauczuki syntetyczne stosowane w produkcji bardziej ekologicznych opon, nowej generacji materiały do termoizolacji budynków, jak polistyren ekstrudowany XPS oraz nowoczesne, bardziej przyjazne dla środowiska dyspersje i kleje. cjom produkcyjnym, nasi klienci otrzymują produkty o wysokiej jakości i korzystnej cenie. Doskonalenie oferty jest stałym zadaniem zarządu i załogi Synthos S.A. Udowadniamy, że produkcja chemiczna może powstawać w sposób przyjazny środowisku, a nasze produkty pomagają zmniejszać zużycie energii i ograniczać emisje gazów cieplarnianych. Zrównoważony rozwój i bezpieczeństwo środowiska są dla Synthos S.A. równie istotne jak wyniki ekonomiczne. Dynamiczny rozwój spółki w ostatnich latach uczynił z niej przedsiębiorstwo konkurencyjne, bezpieczne i przyjazne środowisku, dostarczające na rynek nowoczesne produkty wysokiej jakości. Synthos S.A. dba o zaspokajanie potrzeb odbiorców w zakresie surowców, półproduktów i produktów chemicznych. W swych działaniach spółka koncentruje się na jakości i sprawnej obsłudze, innowacyjności produktów, atrakcyjności cen i bezpieczeństwie ekologicznym technologii i produktów, a także bezpieczeństwie pracy. Sprzyja temu wdrożony i potwierdzony certyfikatami Zintegrowany System Zarządzania Jakością, Środowiskiem i Bezpieczeństwem Pracy. Synthos S.A. jest godnym zaufania partnerem, gwarantującym stabilne i sprawne dostawy dla przedsiębiorstw wymagających najwyższej jakości, pewności zaopatrzenia i korzystnej ceny. Rzetelność jest fundamentalną zasadą działania, a satysfakcja klientów nadrzędnym celem Synthos S.A. Dzięki doświadczeniu pracowników i nowoczesnym instala- synthos XPS 5

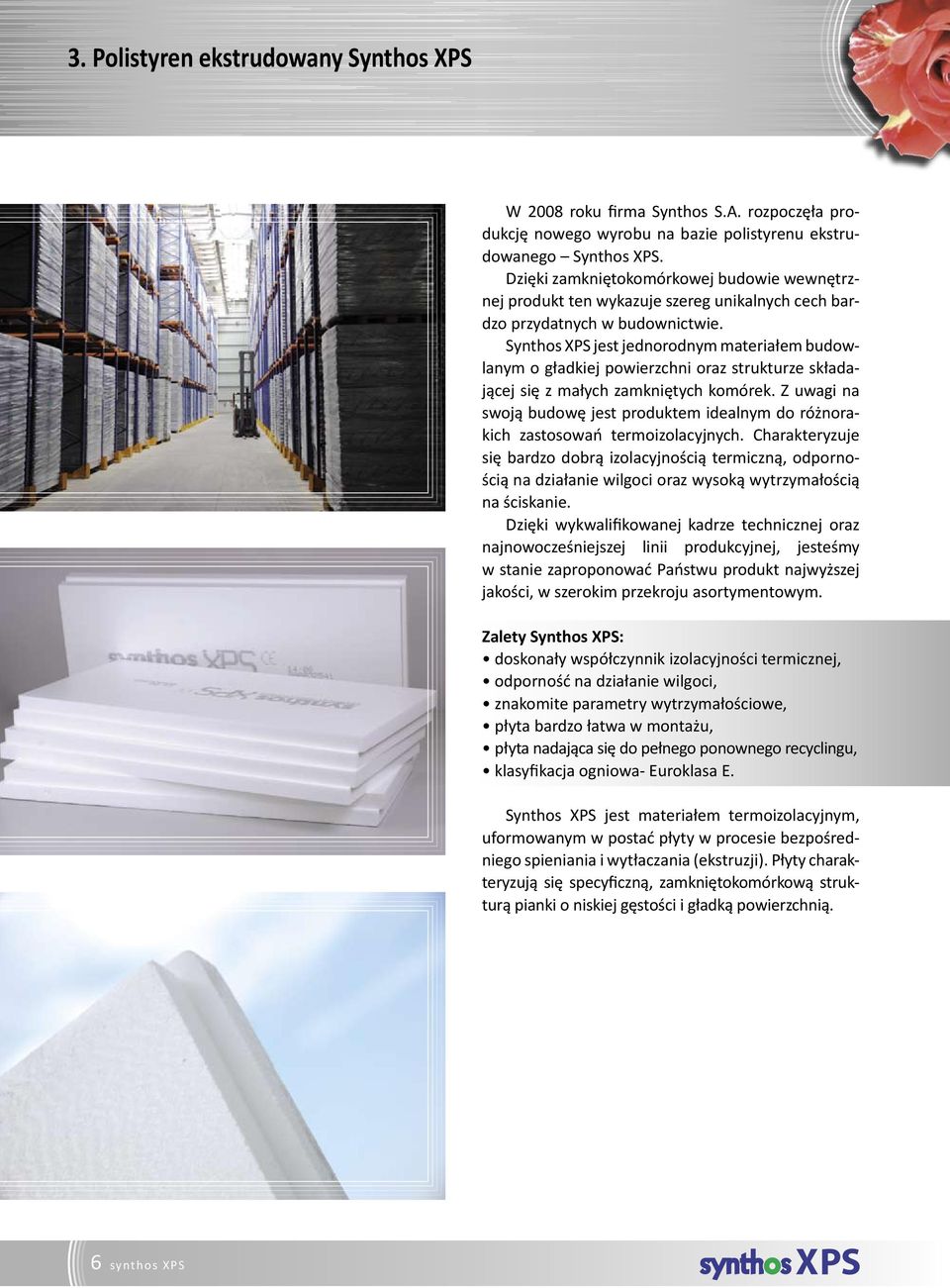

6 3. Polistyren ekstrudowany Synthos XPS W 2008 roku firma Synthos S.A. rozpoczęła produkcję nowego wyrobu na bazie polistyrenu ekstrudowanego Synthos XPS. Dzięki zamkniętokomórkowej budowie wewnętrznej produkt ten wykazuje szereg unikalnych cech bardzo przydatnych w budownictwie. Synthos XPS jest jednorodnym materiałem budowlanym o gładkiej powierzchni oraz strukturze składającej się z małych zamkniętych komórek. Z uwagi na swoją budowę jest produktem idealnym do różnorakich zastosowań termoizolacyjnych. Charakteryzuje się bardzo dobrą izolacyjnością termiczną, odpornością na działanie wilgoci oraz wysoką wytrzymałością na ściskanie. Dzięki wykwalifikowanej kadrze technicznej oraz najnowocześniejszej linii produkcyjnej, jesteśmy w stanie zaproponować Państwu produkt najwyższej jakości, w szerokim przekroju asortymentowym. Zalety Synthos XPS: doskonały współczynnik izolacyjności termicznej, odporność na działanie wilgoci, znakomite parametry wytrzymałościowe, płyta bardzo łatwa w montażu, płyta nadająca się do pełnego ponownego recyclingu, klasyfikacja ogniowa- Euroklasa E. Synthos XPS jest materiałem termoizolacyjnym, uformowanym w postać płyty w procesie bezpośredniego spieniania i wytłaczania (ekstruzji). Płyty charakteryzują się specyficzną, zamkniętokomórkową strukturą pianki o niskiej gęstości i gładką powierzchnią. 6 synthos XPS

7 Płyty Synthos XPS dostępne są w trzech klasach wytrzymałościowych: Synthos XPS 30: wytrzymałość na ściskanie przy 10% odkształceniu >300kPa Synthos XPS 50: wytrzymałość na ściskanie przy 10% odkształceniu >500kPa Synthos XPS 70: wytrzymałość na ściskanie przy 10% odkształceniu >700kPa Płyty Synthos XPS mogą być dostępne w trzech rodzajach wykończenia krawędzi: L - krawędź zakładkowa I - krawędź prosta N - krawędź pióro+wpust Płyty Synthos XPS dostępne są w dwóch rodzajach wykończenia powierzchni: powierzchnia gładka, powierzchnia wytłaczana (tzw. wafel ). Produkty Synthos XPS są wytwarzane zgodnie z wymogami normy PN-EN Klasa reakcji na ogień, określona wg normy PN-EN , jest wyznaczona jako klasa E. Zastosowania Synthos XPS: - izolacja ścian piwnic, ścian fundamentowych, płyt fundamentowych; - izolacja stropodachów w odwróconym układzie warstw; - izolacja stropodachów stromych; - izolacja dróg, szlaków kolejowych, konstrukcji inżynierskich; - izolacja posadzek przemysłowych; - izolacja sztucznych lodowisk. synthos XPS 7

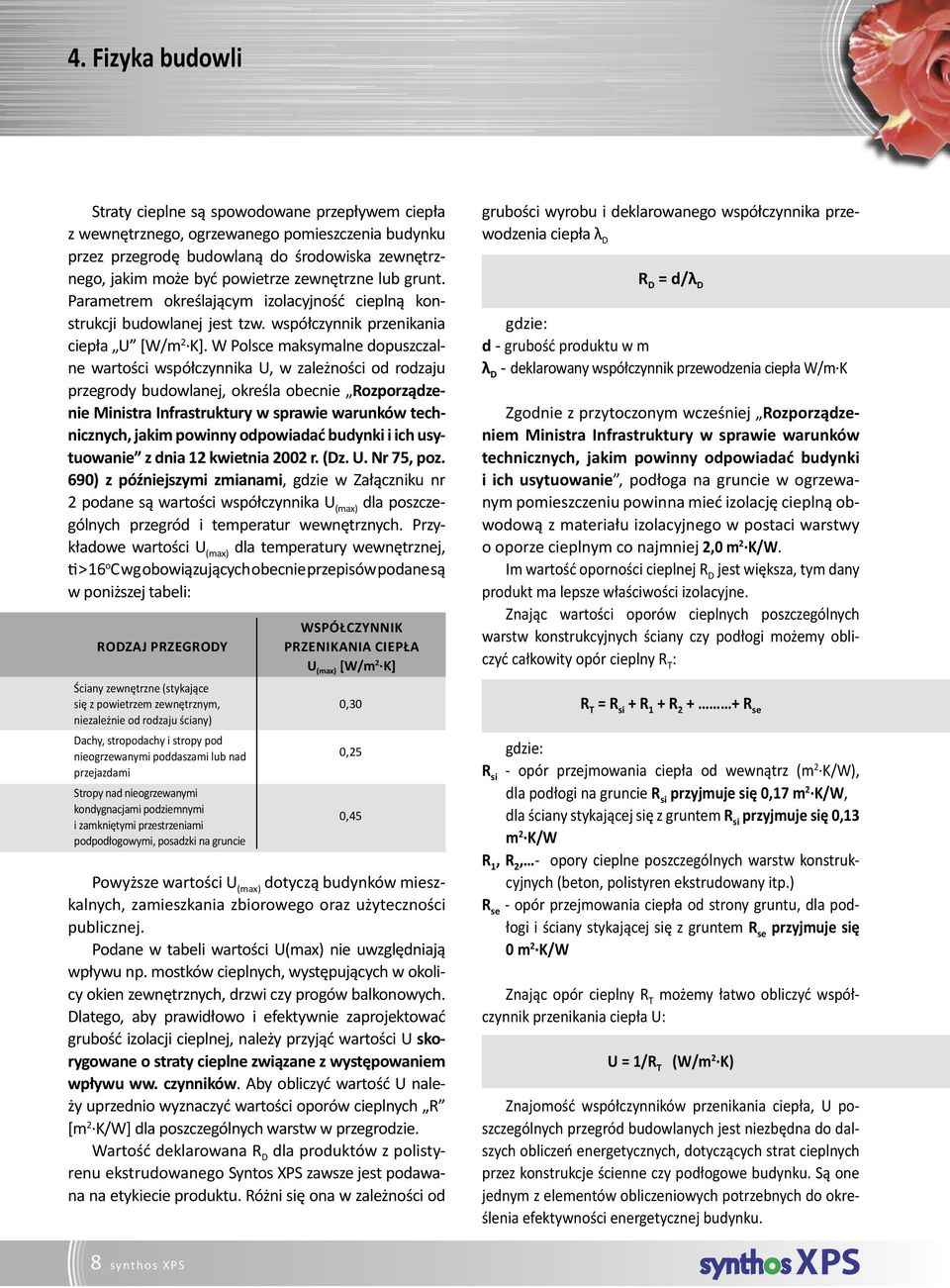

8 4. Fizyka budowli Straty cieplne są spowodowane przepływem ciepła z wewnętrznego, ogrzewanego pomieszczenia budynku przez przegrodę budowlaną do środowiska zewnętrznego, jakim może być powietrze zewnętrzne lub grunt. Parametrem określającym izolacyjność cieplną konstrukcji budowlanej jest tzw. współczynnik przenikania ciepła U [W/m 2 K]. W Polsce maksymalne dopuszczalne wartości współczynnika U, w zależności od rodzaju przegrody budowlanej, określa obecnie Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002 r. (Dz. U. Nr 75, poz. 690) z późniejszymi zmianami, gdzie w Załączniku nr 2 podane są wartości współczynnika U (max) dla poszczególnych przegród i temperatur wewnętrznych. Przykładowe wartości U (max) dla temperatury wewnętrznej, ti > 16 o C wg obowiązujących obecnie przepisów podane są w poniższej tabeli: Rodzaj przegrody Ściany zewnętrzne (stykające się z powietrzem zewnętrznym, niezależnie od rodzaju ściany) Dachy, stropodachy i stropy pod nieogrzewanymi poddaszami lub nad przejazdami Stropy nad nieogrzewanymi kondygnacjami podziemnymi i zamkniętymi przestrzeniami podpodłogowymi, posadzki na gruncie Współczynnik przenikania ciepła U (max) [W/m 2 K] 0,30 0,25 0,45 Powyższe wartości U (max) dotyczą budynków mieszkalnych, zamieszkania zbiorowego oraz użyteczności publicznej. Podane w tabeli wartości U(max) nie uwzględniają wpływu np. mostków cieplnych, występujących w okolicy okien zewnętrznych, drzwi czy progów balkonowych. Dlatego, aby prawidłowo i efektywnie zaprojektować grubość izolacji cieplnej, należy przyjąć wartości U skorygowane o straty cieplne związane z występowaniem wpływu ww. czynników. Aby obliczyć wartość U należy uprzednio wyznaczyć wartości oporów cieplnych R [m 2 K/W] dla poszczególnych warstw w przegrodzie. Wartość deklarowana R D dla produktów z polistyrenu ekstrudowanego Syntos XPS zawsze jest podawana na etykiecie produktu. Różni się ona w zależności od grubości wyrobu i deklarowanego współczynnika przewodzenia ciepła λ D R D = d/λ D gdzie: d - grubość produktu w m λ D - deklarowany współczynnik przewodzenia ciepła W/m K Zgodnie z przytoczonym wcześniej Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, podłoga na gruncie w ogrzewanym pomieszczeniu powinna mieć izolację cieplną obwodową z materiału izolacyjnego w postaci warstwy o oporze cieplnym co najmniej 2,0 m 2 K/W. Im wartość oporności cieplnej R D jest większa, tym dany produkt ma lepsze właściwości izolacyjne. Znając wartości oporów cieplnych poszczególnych warstw konstrukcyjnych ściany czy podłogi możemy obliczyć całkowity opór cieplny R T : R T = R si + R 1 + R R se gdzie: R si - opór przejmowania ciepła od wewnątrz (m 2 K/W), dla podłogi na gruncie R si przyjmuje się 0,17 m 2 K/W, dla ściany stykającej się z gruntem R si przyjmuje się 0,13 m 2 K/W R 1, R 2, - opory cieplne poszczególnych warstw konstrukcyjnych (beton, polistyren ekstrudowany itp.) R se - opór przejmowania ciepła od strony gruntu, dla podłogi i ściany stykającej się z gruntem R se przyjmuje się 0 m 2 K/W Znając opór cieplny R T możemy łatwo obliczyć współczynnik przenikania ciepła U: U = 1/R T (W/m 2 K) Znajomość współczynników przenikania ciepła, U poszczególnych przegród budowlanych jest niezbędna do dalszych obliczeń energetycznych, dotyczących strat cieplnych przez konstrukcje ścienne czy podłogowe budynku. Są one jednym z elementów obliczeniowych potrzebnych do określenia efektywności energetycznej budynku. 8 synthos XPS

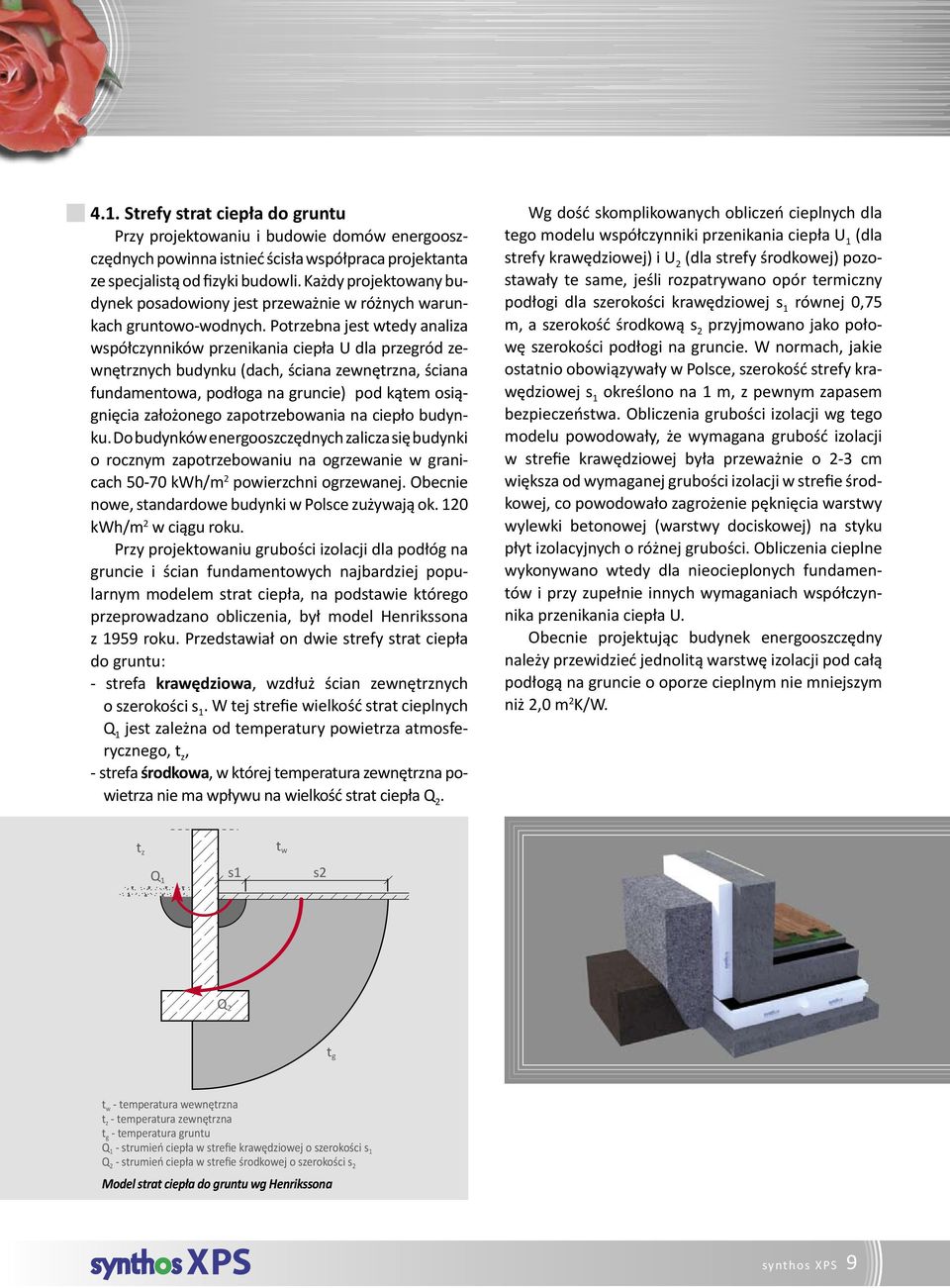

9 4.1. Strefy strat ciepła do gruntu Przy projektowaniu i budowie domów energooszczędnych powinna istnieć ścisła współpraca projektanta ze specjalistą od fizyki budowli. Każdy projektowany budynek posadowiony jest przeważnie w różnych warunkach gruntowo-wodnych. Potrzebna jest wtedy analiza współczynników przenikania ciepła U dla przegród zewnętrznych budynku (dach, ściana zewnętrzna, ściana fundamentowa, podłoga na gruncie) pod kątem osiągnięcia założonego zapotrzebowania na ciepło budynku. Do budynków energooszczędnych zalicza się budynki o rocznym zapotrzebowaniu na ogrzewanie w granicach kwh/m 2 powierzchni ogrzewanej. Obecnie nowe, standardowe budynki w Polsce zużywają ok. 120 kwh/m 2 w ciągu roku. Przy projektowaniu grubości izolacji dla podłóg na gruncie i ścian fundamentowych najbardziej popularnym modelem strat ciepła, na podstawie którego przeprowadzano obliczenia, był model Henrikssona z 1959 roku. Przedstawiał on dwie strefy strat ciepła do gruntu: - strefa krawędziowa, wzdłuż ścian zewnętrznych o szerokości s 1. W tej strefie wielkość strat cieplnych Q 1 jest zależna od temperatury powietrza atmosferycznego, t z, - strefa środkowa, w której temperatura zewnętrzna powietrza nie ma wpływu na wielkość strat ciepła Q 2. Wg dość skomplikowanych obliczeń cieplnych dla tego modelu współczynniki przenikania ciepła U 1 (dla strefy krawędziowej) i U 2 (dla strefy środkowej) pozostawały te same, jeśli rozpatrywano opór termiczny podłogi dla szerokości krawędziowej s 1 równej 0,75 m, a szerokość środkową s 2 przyjmowano jako połowę szerokości podłogi na gruncie. W normach, jakie ostatnio obowiązywały w Polsce, szerokość strefy krawędziowej s 1 określono na 1 m, z pewnym zapasem bezpieczeństwa. Obliczenia grubości izolacji wg tego modelu powodowały, że wymagana grubość izolacji w strefie krawędziowej była przeważnie o 2-3 cm większa od wymaganej grubości izolacji w strefie środkowej, co powodowało zagrożenie pęknięcia warstwy wylewki betonowej (warstwy dociskowej) na styku płyt izolacyjnych o różnej grubości. Obliczenia cieplne wykonywano wtedy dla nieocieplonych fundamentów i przy zupełnie innych wymaganiach współczynnika przenikania ciepła U. Obecnie projektując budynek energooszczędny należy przewidzieć jednolitą warstwę izolacji pod całą podłogą na gruncie o oporze cieplnym nie mniejszym niż 2,0 m 2 K/W. t z Q1 t w s1 s2 Q 2 t g t w - temperatura wewnętrzna t z - temperatura zewnętrzna t g - temperatura gruntu Q 1 - strumień ciepła w strefie krawędziowej o szerokości s 1 Q 2 - strumień ciepła w strefie środkowej o szerokości s 2 Model strat ciepła do gruntu wg Henrikssona synthos XPS 9

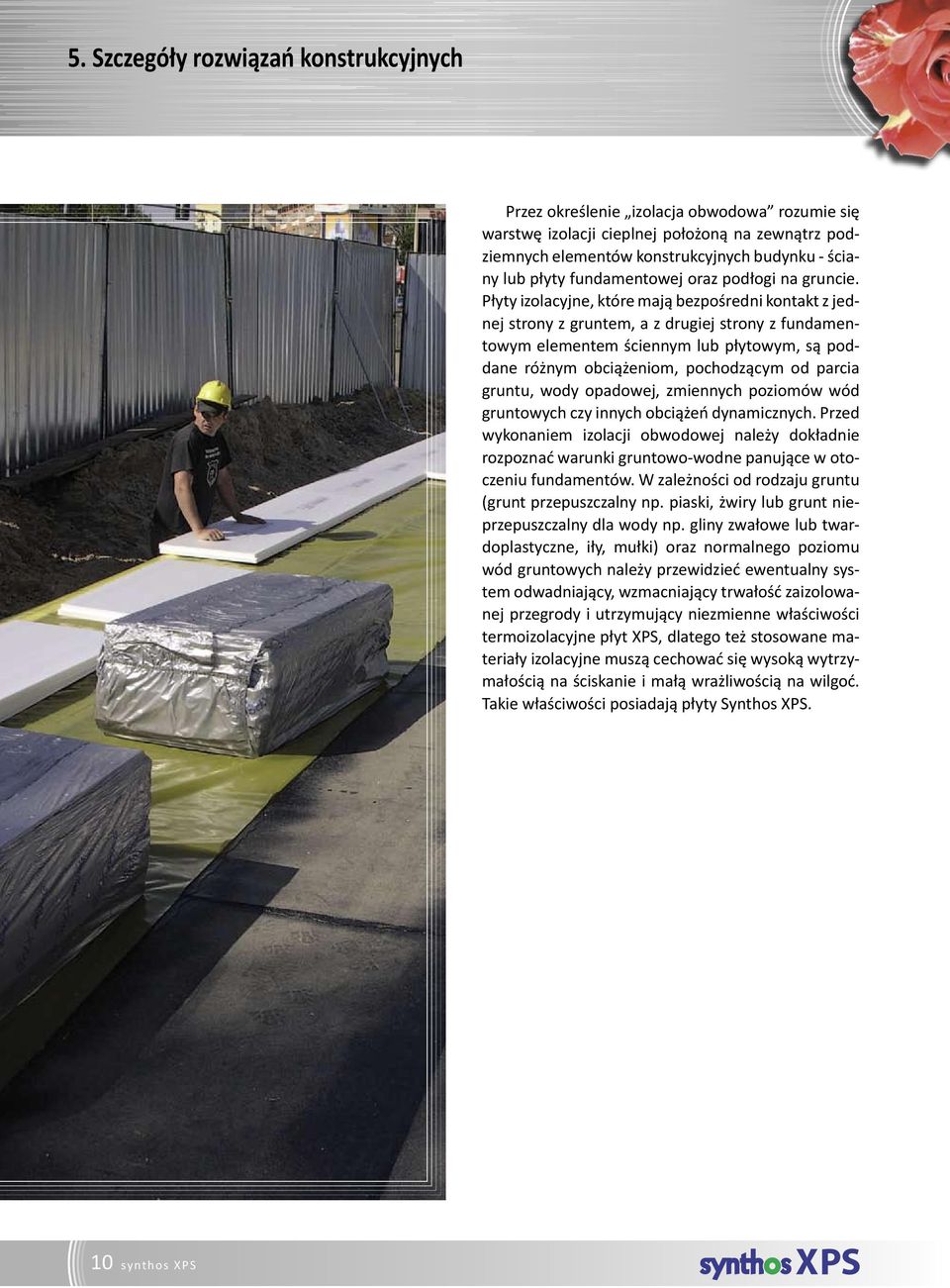

10 5. Szczegóły rozwiązań konstrukcyjnych Przez określenie izolacja obwodowa rozumie się warstwę izolacji cieplnej położoną na zewnątrz podziemnych elementów konstrukcyjnych budynku - ściany lub płyty fundamentowej oraz podłogi na gruncie. Płyty izolacyjne, które mają bezpośredni kontakt z jednej strony z gruntem, a z drugiej strony z fundamentowym elementem ściennym lub płytowym, są poddane różnym obciążeniom, pochodzącym od parcia gruntu, wody opadowej, zmiennych poziomów wód gruntowych czy innych obciążeń dynamicznych. Przed wykonaniem izolacji obwodowej należy dokładnie rozpoznać warunki gruntowo-wodne panujące w otoczeniu fundamentów. W zależności od rodzaju gruntu (grunt przepuszczalny np. piaski, żwiry lub grunt nieprzepuszczalny dla wody np. gliny zwałowe lub twardoplastyczne, iły, mułki) oraz normalnego poziomu wód gruntowych należy przewidzieć ewentualny system odwadniający, wzmacniający trwałość zaizolowanej przegrody i utrzymujący niezmienne właściwości termoizolacyjne płyt XPS, dlatego też stosowane materiały izolacyjne muszą cechować się wysoką wytrzymałością na ściskanie i małą wrażliwością na wilgoć. Takie właściwości posiadają płyty Synthos XPS. 10 synthos XPS

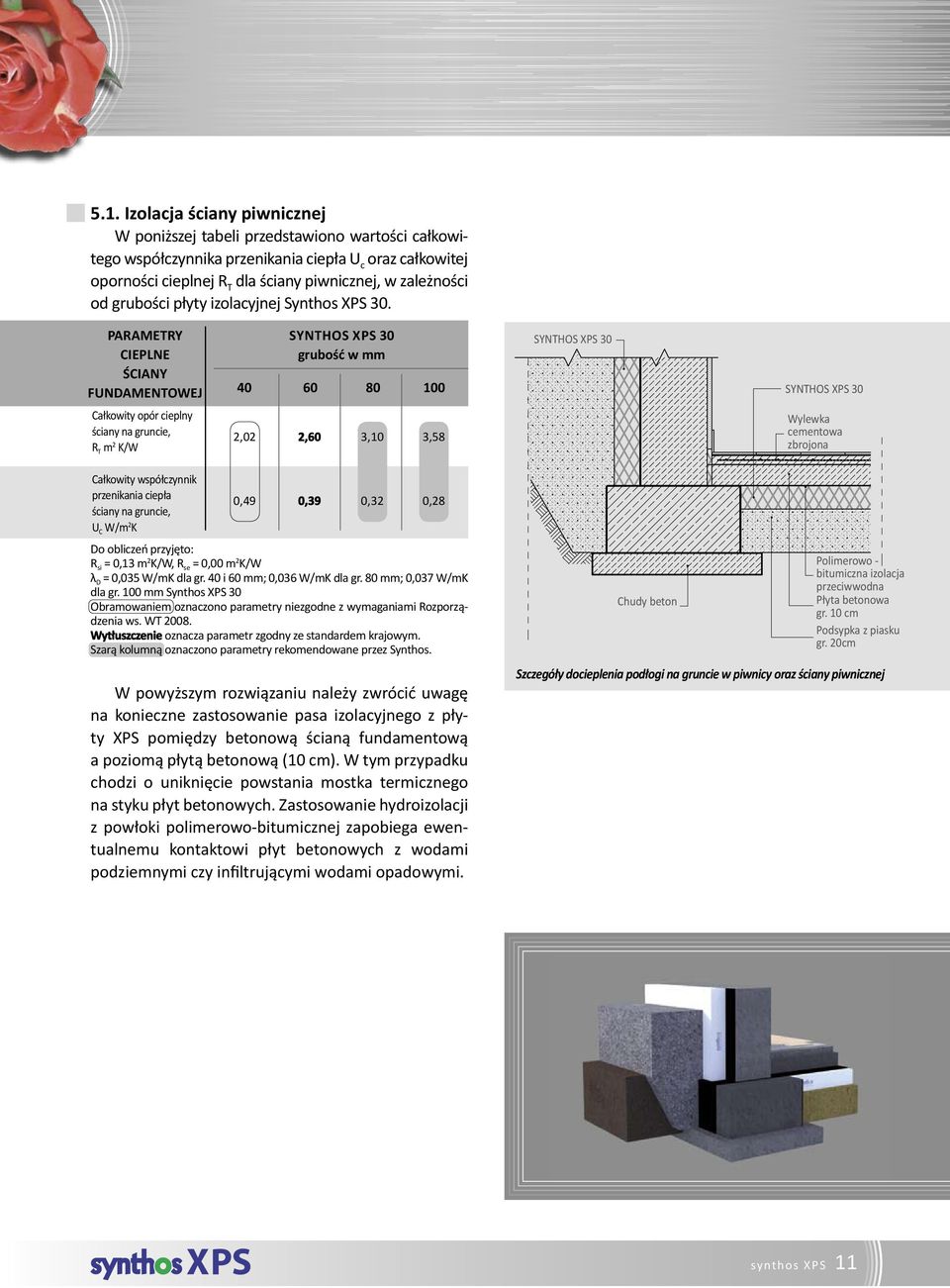

11 5.1. Izolacja ściany piwnicznej W poniższej tabeli przedstawiono wartości całkowitego współczynnika przenikania ciepła U c oraz całkowitej oporności cieplnej R T dla ściany piwnicznej, w zależności od grubości płyty izolacyjnej Synthos XPS 30. Parametry cieplne grubość w mm ściany fundamentowej Całkowity opór cieplny ściany na gruncie, R T m 2 K/W 2,02 2,60 3,10 3,58 Wylewka cementowa zbrojona Całkowity współczynnik przenikania ciepła ściany na gruncie, U C W/m 2 K 0,49 0,39 0,32 0,28 Do obliczeń przyjęto: R si = 0,13 m 2 K/W, R se = 0,00 m 2 K/W λ D = 0,035 W/mK dla gr. 40 i 60 mm; 0,036 W/mK dla gr. 80 mm; 0,037 W/mK dla gr. 100 mm Synthos XPS 30 Obramowaniem oznaczono parametry niezgodne z wymaganiami Rozporządzenia ws. WT Wytłuszczenie oznacza parametr zgodny ze standardem krajowym. Szarą kolumną oznaczono parametry rekomendowane przez Synthos. W powyższym rozwiązaniu należy zwrócić uwagę na konieczne zastosowanie pasa izolacyjnego z płyty XPS pomiędzy betonową ścianą fundamentową a poziomą płytą betonową (10 cm). W tym przypadku chodzi o uniknięcie powstania mostka termicznego na styku płyt betonowych. Zastosowanie hydroizolacji z powłoki polimerowo-bitumicznej zapobiega ewentualnemu kontaktowi płyt betonowych z wodami podziemnymi czy infiltrującymi wodami opadowymi. Chudy beton Polimerowo - bitumiczna izolacja przeciwwodna Płyta betonowa gr. 10 cm Podsypka z piasku gr. 20cm Szczegóły docieplenia podłogi na gruncie w piwnicy oraz ściany piwnicznej synthos XPS 11

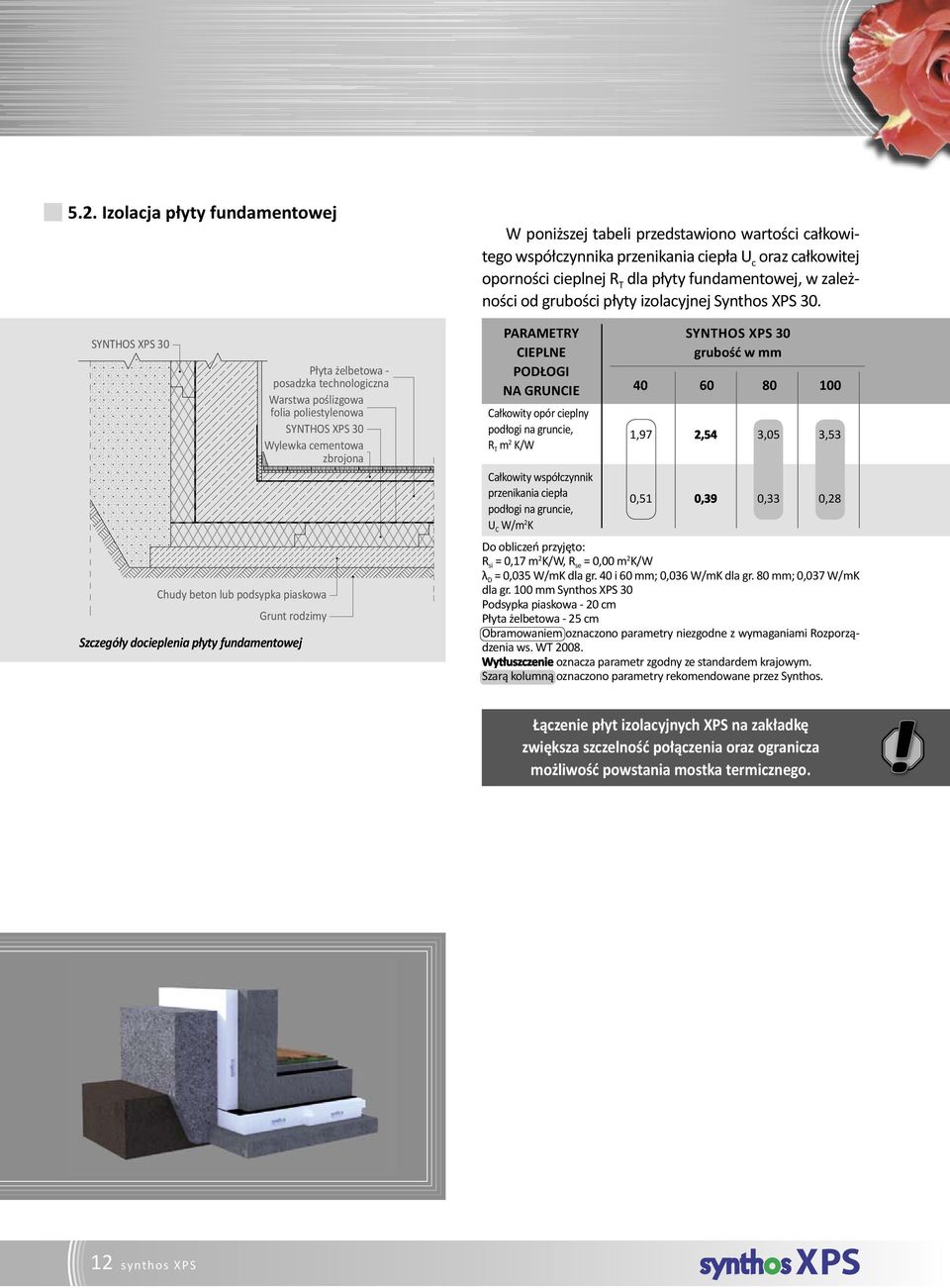

12 5.2. Izolacja płyty fundamentowej Chudy beton lub podsypka piaskowa Szczegóły docieplenia płyty fundamentowej Płyta żelbetowa - posadzka technologiczna Warstwa poślizgowa folia poliestylenowa Wylewka cementowa zbrojona Grunt rodzimy W poniższej tabeli przedstawiono wartości całkowitego współczynnika przenikania ciepła U c oraz całkowitej oporności cieplnej R T dla płyty fundamentowej, w zależności od grubości płyty izolacyjnej Synthos XPS 30. Parametry cieplne grubość w mm podłogi na gruncie Całkowity opór cieplny podłogi na gruncie, R T m 2 K/W Całkowity współczynnik przenikania ciepła podłogi na gruncie, U C W/m 2 K 1,97 0,51 2,54 0,39 3,05 0,33 3,53 0,28 Do obliczeń przyjęto: R si = 0,17 m 2 K/W, R se = 0,00 m 2 K/W λ D = 0,035 W/mK dla gr. 40 i 60 mm; 0,036 W/mK dla gr. 80 mm; 0,037 W/mK dla gr. 100 mm Synthos XPS 30 Podsypka piaskowa - 20 cm Płyta żelbetowa - 25 cm Obramowaniem oznaczono parametry niezgodne z wymaganiami Rozporządzenia ws. WT Wytłuszczenie oznacza parametr zgodny ze standardem krajowym. Szarą kolumną oznaczono parametry rekomendowane przez Synthos. Łączenie płyt izolacyjnych XPS na zakładkę zwiększa szczelność połączenia oraz ogranicza możliwość powstania mostka termicznego. 12 synthos XPS

13 5.3. Izolacja cokołu, ściany fundamentowej W poniższej tabeli przedstawiono wartości całkowitego współczynnika przenikania ciepła U c oraz całkowitej oporności cieplnej R T dla ściany fundamentowej, w zależności od grubości płyty izolacyjnej Synthos XPS 30. Parametry cieplne grubość w mm ściany fundamentowej Całkowity opór cieplny ściany na gruncie, R T m 2 K/W Całkowity współczynnik przenikania ciepła ściany na gruncie, U C W/m 2 K 1,96 0,51 2,53 0,40 3,04 0,33 3,52 0,28 Do obliczeń przyjęto: R si = 0,13 m 2 K/W, R se = 0,00 m 2 K/W λ D = 0,035 W/mK dla gr. 40 i 60 mm; 0,036 W/mK dla gr. 80 mm; 0,037 W/mK dla gr. 100 mm Synthos XPS 30 Obramowaniem oznaczono parametry niezgodne z wymaganiami Rozporządzenia ws. WT Wytłuszczenie oznacza parametr zgodny ze standardem krajowym. Szarą kolumną oznaczono parametry rekomendowane przez Synthos. Do izolacji termicznej cokołów można użyć płyty Synthos XPS L z powierzchnią gładką, jak również z płytą Synthos XPS 30 IR z karbowaną powierzchnią (tak zwany wafel ), które pokrywa się tynkiem lub inną warstwą strukturalną. Ich właściwości mechaniczne predysponują je do stosowania jako izolacje cokołów (np. odporność na uderzenia itp.). Płyty te charakteryzują się także bardzo małą nasiąkliwością wodną, co jest ważne przy izolowaniu strefy bezpośrednio nad gruntem. Podbudowa z cegły kratówki Listwa startowa IR 1% masa asf.-kauczukowa 3x od zewnątrz Folia PE Wylewka cementowa zbrojona Polimerowo - bitumiczna izolacja przeciwwodna Płyta betonowa gr. 10 cm Podsypka z piasku gr. 20cm Ściana betonowa gr. 25 cm Szczegóły docieplenia cokołu ściany fundamentowej, ściany parteru, podłogi na gruncie - pod płytą Produkty Synthos XPS nadają się również znakomicie do izolacji cieplnej cokołów ściennych w strefie parterowej budynków. Izolacja taka stanowi przedłużenie warstwy ocieplającej ścianę fundamentową oraz eliminuje ona możliwość powstania mostków termicznych w ściennej strefie przyziemia budynku. synthos XPS 13

14 5.4. Izolacja ściany warstwowej W przypadku, gdy warstwa dociskowa ściany warstwowej zagłębiona w gruncie jest zbudowana z muru ceglanego i przechodzi następnie w ścianę zewnętrzną warstwową (z elewacją z cegieł) strefę cokołu izoluje się płytami Synthos XPS Izolacja stropu W poniższej tabeli przedstawiono wartości całkowitego współczynnika przenikania ciepła U c oraz całkowitej oporności cieplnej R T dla stropu nad pomieszczeniem nieogrzewanym. Parametry cieplne grubość w mm stropu (60+60) Całkowity opór cieplny stropu, R T m 2 K/W 2,04 2,55 3,03 3,75 Pustka wentylacyjna Wlot powietrza 1% SYNTHOS XPS 30 Folia PE Wylewka cementowa zbrojona Izolacja przeciwwilgociowa Płyta żelbetowa gr. 15 cm Ściana betonowa gr. 25 cm Całkowity współczynnik przenikania ciepła stropu, U C W/m 2 K 0,49 0,39 0,33 0,27 Do obliczeń przyjęto: R si = 0,17 m 2 K/W, R se = 0,04 m 2 K/W λ D = 0,035 W/mK dla gr. 40 i 60 mm; 0,036 W/mK dla gr. 80 mm; 0,037 W/mK dla gr. 100 mm Synthos XPS 30 Obramowaniem oznaczono parametry niezgodne z wymaganiami Rozporządzenia ws. WT Wytłuszczenie oznacza parametr zgodny ze standardem krajowym. Szarą kolumną oznaczono parametry rekomendowane przez Synthos. Szczegóły docieplenia cokołu ściany fundamentowej - ściany warstwowej, ściany parteru - ściany warstwowej, stropu nad pomieszczeniem nieogrzewanym 14 synthos XPS

15 Izolacja ściany fundamentowej W poniższej tabeli przedstawiono wartości całkowitego współczynnika przenikania ciepła U c oraz całkowitej oporności cieplnej R T dla ściany fundamentowej. Parametry cieplne ściany fundamentowej Całkowity opór cieplny ściany, R T m 2 K/W (60+60) 2,91 grubość w mm 3,41 3,89 4,62 Całkowity współczynnik przenikania ciepła ściany, 0,34 0,29 0,26 0,22 U C W/m 2 K Do obliczeń przyjęto: R si = 0,13 m 2 K/W, R se = 0,00 m 2 K/W λ D = 0,035 W/mK dla gr. 40 i 60 mm; 0,036 W/mK dla gr. 80 mm; 0,037 W/mK dla gr. 100 mm Synthos XPS 30 Wytłuszczenie oznacza parametr zgodny ze standardem krajowym. Szarą kolumną oznaczono parametry rekomendowane przez Synthos. Pustka wentylacyjna Wlot powietrza 1% SYNTHOS XPS 30 Folia PE Wylewka cementowa zbrojona Izolacja przeciwwilgociowa Płyta żelbetowa gr. 15 cm Ściana betonowa gr. 25 cm Szczegóły docieplenia cokołu ściany fundamentowej - ściany warstwowej, ściany parteru - ściany warstwowej, stropu nad pomieszczeniem nieogrzewanym synthos XPS 15

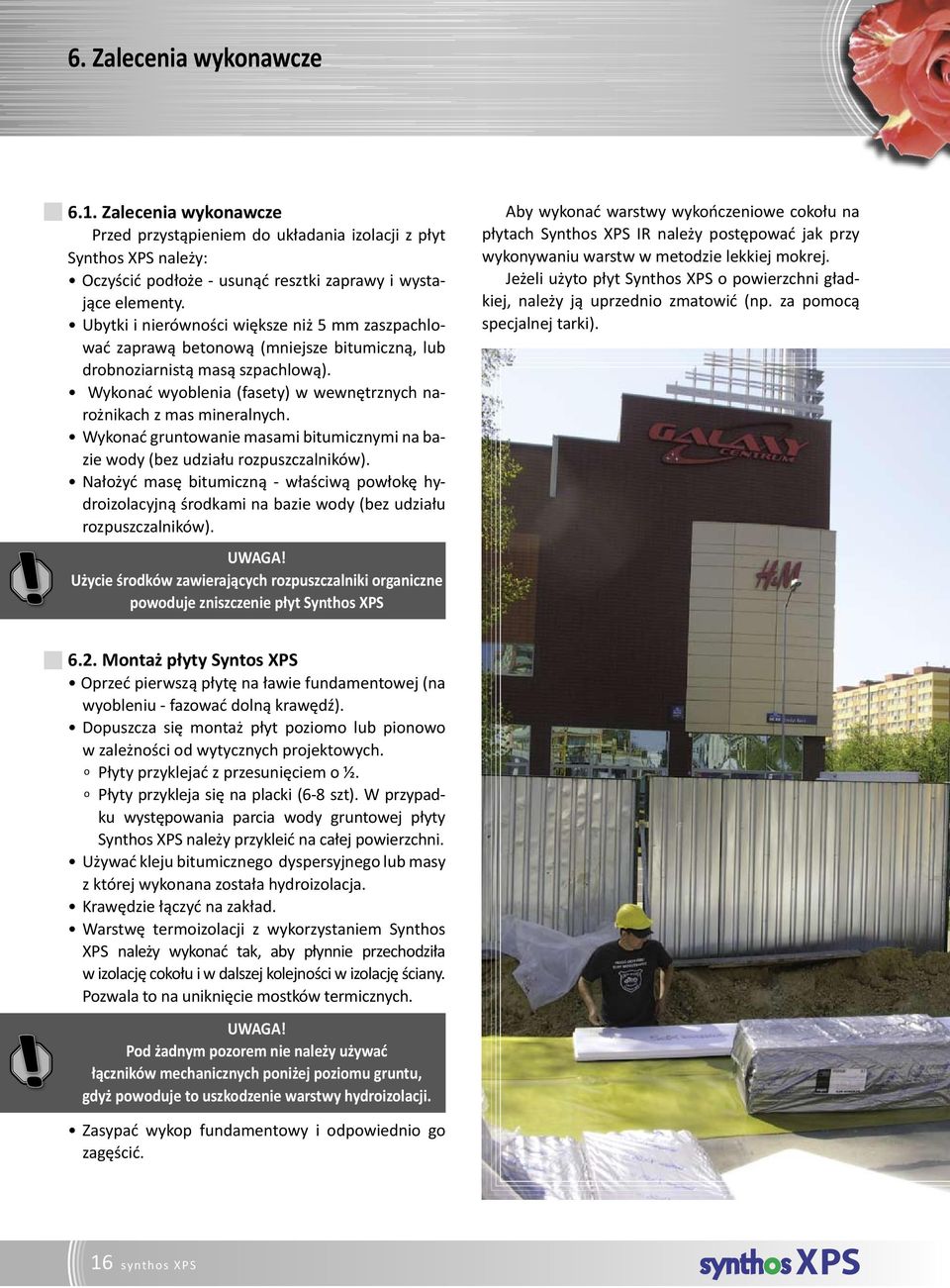

16 6. Zalecenia wykonawcze 6.1. Zalecenia wykonawcze Przed przystąpieniem do układania izolacji z płyt Synthos XPS należy: Oczyścić podłoże - usunąć resztki zaprawy i wystające elementy. Ubytki i nierówności większe niż 5 mm zaszpachlować zaprawą betonową (mniejsze bitumiczną, lub drobnoziarnistą masą szpachlową). Wykonać wyoblenia (fasety) w wewnętrznych narożnikach z mas mineralnych. Wykonać gruntowanie masami bitumicznymi na bazie wody (bez udziału rozpuszczalników). Nałożyć masę bitumiczną - właściwą powłokę hydroizolacyjną środkami na bazie wody (bez udziału rozpuszczalników). UWAGA! Użycie środków zawierających rozpuszczalniki organiczne powoduje zniszczenie płyt Synthos XPS Aby wykonać warstwy wykończeniowe cokołu na płytach Synthos XPS IR należy postępować jak przy wykonywaniu warstw w metodzie lekkiej mokrej. Jeżeli użyto płyt Synthos XPS o powierzchni gładkiej, należy ją uprzednio zmatowić (np. za pomocą specjalnej tarki) Montaż płyty Syntos XPS Oprzeć pierwszą płytę na ławie fundamentowej (na wyobleniu - fazować dolną krawędź). Dopuszcza się montaż płyt poziomo lub pionowo w zależności od wytycznych projektowych. o Płyty przyklejać z przesunięciem o ½. o Płyty przykleja się na placki (6-8 szt). W przypadku występowania parcia wody gruntowej płyty Synthos XPS należy przykleić na całej powierzchni. Używać kleju bitumicznego dyspersyjnego lub masy z której wykonana została hydroizolacja. Krawędzie łączyć na zakład. Warstwę termoizolacji z wykorzystaniem Synthos XPS należy wykonać tak, aby płynnie przechodziła w izolację cokołu i w dalszej kolejności w izolację ściany. Pozwala to na uniknięcie mostków termicznych. UWAGA! Pod żadnym pozorem nie należy używać łączników mechanicznych poniżej poziomu gruntu, gdyż powoduje to uszkodzenie warstwy hydroizolacji. Zasypać wykop fundamentowy i odpowiednio go zagęścić. 16 synthos XPS

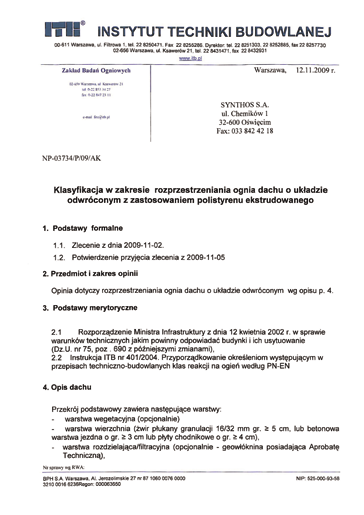

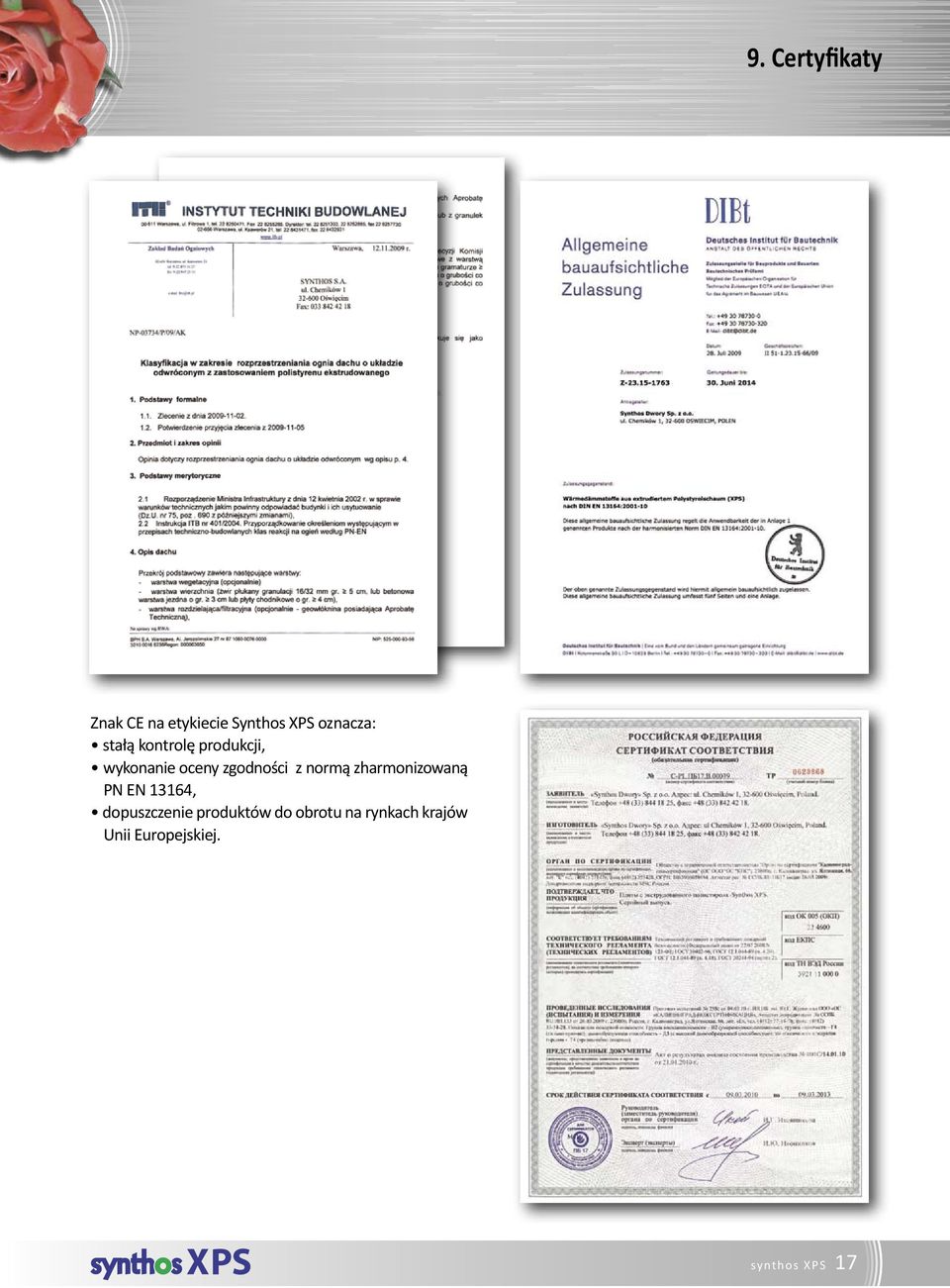

17 9. Certyfikaty Znak CE na etykiecie Synthos XPS oznacza: stałą kontrolę produkcji, wykonanie oceny zgodności z normą zharmonizowaną PN EN 13164, dopuszczenie produktów do obrotu na rynkach krajów Unii Europejskiej. synthos XPS 17

18 10. Obiekty referencyjne Obiekty referencyjne Kampus UJ, Kraków Galeria Bonarka Wojdyła Business Park Osiedle mieszkaniowe NOWY WILANÓW, Warszawa Osiedle Południowe Ekoland, Gdańsk Budynki TBS Złocieniec, Złocieniec Giełda Owocowo-Warzywna, Poznań 18 synthos XPS

19 Stadion Wisły Kraków Echo AVATAR, Kraków ZUS, Wałbrzych Aqua Park, Sośnica Centrum biznesu ZŁOTY RÓG, Płock Oczyszczalnia ścieków CZAJKA, Warszawa Pryzma, Poznań Hala, Wyszków synthos XPS 19

20 Galeria Echo, Kielce Centrum Przetwarzania Danych Ministerstwa Finansów Przedszkole Europejskie, Grodzisk Mazowiecki Biblioteka Uniwersytecka, Wrocław Stadion LEGII, Warszawa Targi Kielce, Kielce 20 synthos XPS

21 Kościół Matki Bożej Wspomożenia Wiernych w Oświęcimiu synthos XPS 21

22 Hala Widowiskowo-Sportowa w Bielsku Białej 22 synthos XPS

23 11. Karty informacyjne produktów synthos XPS 23
