1 Instrukcja montażu Czujki pożarowej Genius H

2 Spis treści 1. Informacje ogólne Środki ostrożności Uwagi ostrzegawcze Sposób postępowania na wypadek pożaru Właściwości Genius H Miejsce montażu i rozplanowanie Instalacja czujki dymu Zabezpieczenie przed kradzieżą i demontażem Sygnały operacyjne i ostrzegawcze Funkcje przycisku testowego Właściwości podstawy Konserwacja i pielęgnacja Informacja o utylizacji Dane techniczne Gwarancja rzeczywistego alarmu Dane do gwarancji... 21

3 1. Informacje ogólne W trakcie pożaru śmiertelny dym może szybko rozprzestrzenić się po całym mieszkaniu i zwykle dzieje się to niezauważenie. Czujki dymu Genius H i Hx ostrzegają wcześniej, zanim te gazy spowodują śmiertelne konsekwencje. Dzięki nowej technologii czujka dymu jest odporna na fałszywe alarmy nawet w warunkach zmiennych temperatur. Osiągnięto to dzięki zdolności czujki do automatycznej adaptacji do normalnych zmian w jego otoczeniu, a dzięki temu zagwarantowana została niezmienna czułość reakcji. Genius H i Hx, z zaprogramowanymi specjalnymi algorytmami, może niezawodnie wykrywać dym pożaru nawet w kuchniach, co nie było możliwe w czujkach poprzedniej generacji ze względu na powstawanie obłoków pary. Elektronika w obu czujkach jest tak precyzyjnie dostrojona, że zwykle okres użyteczności czujki dymu wynosi 10 lat na jednej baterii. Gdyby alarmy pożarowe miałyby lub musiały być przekazywane do straży pożarnej, dostępny jest panel sterowana alarmem pożarowym zgodny z DIN Hekatron nie odpowiada za koszty powstałe w wyniku zaalarmowania służb takich jak ochrona obiektu czy straż pożarna.

4 2. Środki ostrożności Celem czujki dymu jest wczesne ostrzeganie o dymie pożarowym i pożarach tak, aby możliwa była szybka reakcja przy użyciu odpowiednich środków. Czujki dymu nie są w stanie zapobiegać czy gasić pożary. Te czujki dymu reagują szybko i niezawodnie zarówno w przypadku tlącego się pożaru jak i otwartego ognia powodującego tworzenie się dymu. W przypadku wykrycia dymu czujka alarmuje dźwiękowo wydając głośny dźwięk alarmowy i wizualnie za pomocą błyskającej czerwonej lampki. Należy upewnić się, że zamontowano wystarczającą ilość czujek dymu. Jedynie w ten sposób możliwe jest uzyskanie kompleksowego monitoringu i maksymalnego bezpieczeństwa (por. strona 10). Nie wolno malować czujki dymu ani zasłaniać otwory wlotowe dymu. W celu zapewnienia bezproblemowego działania czujki dymu, czujkę należy prawidłowo zamontować przestrzegając instrukcji konserwacji i pielęgnacji. Hekatron zaleca zgodność z DIN EN w kwestii rozplanowania, montażu, uruchomienia i konserwacji. Przed instalacją i uruchomieniem czujki dymu należy starannie przeczytać niniejszą instrukcję montażu oraz przechowywać ją w bezpiecznym miejscu.

5 3. Uwagi ostrzegawcze Zamontować czujki dymu po przeprowadzeniu wszelkich modyfikacji, renowacji i tym podobnych prac. Jeśli czujki dymu były już zainstalowane przed rozpoczęciem prac, należy je zdemontować albo przykryć. Na czas prac zdemontowane czujki dymu muszą zostać osłonięte przed kurzem i podobnymi substancjami (np. należy je przechować w plastikowych workach). Ważne: Po zakończeniu wszystkich prac, czujki dymu muszą zostać ponownie zamontowane i należy zdjąć wszelkie osłony. Czujka dymu, który nie został zamontowany lub wciąż są zakryte nie będą działał, przez co będą bezużyteczne. Jeśli czujki dymu używane są w miejscu o wysokim poziomie zapylenia i/lub zanieczyszczeń, jego okres użytkowania może ulec skróceniu ze względu na szybsze zabrudzenie komory detekcyjnej.

6 4. Sposób postępowania na wypadek pożaru 1 Ratuj ludzi Zaalarmuj wszystkich, którzy z tobą mieszkają. Natychmiast opuść pomieszczenie/budynek i zamknij za sobą wszystkie drzwi w drodze do wyjścia, co uniemożliwi szybkie rozprzestrzenianie się dymu i ognia. Jeśli dym jest gęsty zostań blisko podłogi. Sprawdź czy wszystkie osoby opuściły pomieszczenie/budynek. Jeśli z jakiegokolwiek powodu nie jesteś w stanie opuścić pomieszczenia /budynku, zamknij wszystkie drzwi, uszczelnij wszystkie szczeliny i otwory, i spróbuj zwrócić czyjąś uwagę przez okno. 2. Wezwij straż pożarną Zadzwoń po straż pożarną dopiero gdy jesteś bezpieczny. 3 Gaś pożar Gaś pożar samodzielnie tylko jeśli nie naraża cię to na niebezpieczeństwo.

7 5. Właściwości Genius H Automatyczna gotowość do pracy Po wkręceniu czujki do podstawy, czujka dymu włącza się automatycznie. Pamięć alarmów Jeśli czujka dymu przechodzi w stan alarmu, dioda wizualnie wskazuje alarm do momentu jego potwierdzenia. Zapewnia to szybką lokalizację. Wbudowany zegar czasu rzeczywistego Tłumienie raportów statusu, które nie mają wpływu na działanie czujki dymu od godziny 22:00 do 6:00 CET dzięki zintegrowanemu zegarowi czasu rzeczywistego. Zapewnia to niezakłócony sen w nocy. Zredukowana moc światła Automatyczna redukcja jasności LED od godziny 22:00 do 6:00 CET dzięki zintegrowanemu zegarowi czasu rzeczywistego. Uwzględnienie poziomu zanieczyszczeń Czujka dostosowuje swój sygnał bazowy odpowiednio do poziomu zanieczyszczenia komory detekcyjnej i zyskuje dłuższy okres użyteczności niż czujki dymu nie posiadające takiej funkcji. W przypadku gdy w wyniku autoregulacji osiągnięty zostanie maksymalny poziom zanieczyszczeń, sygnalizowany jest błąd urządzenia.

8 Prognozy poziomu zanieczyszczenia W oparciu o dotychczasowy poziom zanieczyszczenia, czujka dymu oblicza pozostały czas eksploatacji przy zachowaniu dotychczasowej prędkości zanieczyszczenia. Aktywna prognoza okresu eksploatacji Test funkcjonalny automatycznie generuje prognozę zanieczyszczenia. Jeśli prognoza jest dłuższa niż 15 miesięcy, test jest potwierdzany jako pozytywny. Wyciszanie Istnieje możliwość wyciszenia czujki dymu na 10 minut naciskając przycisk testowy w momencie wystąpienia alarmu. Wyłączenie z opóźnieniem czasowym. Automatyczne wyłączenie z opóźnieniem czasowym po odkręceniu czujki dymu z podstawy zapewnia czas wystarczający (5 minut) do przetestowania czujki poza jego podstawą.

9 6. Miejsce montażu i rozplanowanie Minimalna konfiguracja składa się z co najmniej jednej czujki dymu w każdej sypialni, pokoju dziecięcym i w korytarzach. Dla optymalnej konfiguracji należy zamontować co najmniej jedna czujka dymu we wszystkich pokojach, korytarzach i obszarach wejściowych. Czujki należy tak zamontować aby dym z pożaru mógł bez przeszkód dotrzeć do czujki aby zapewnić jego wczesne wykrycie. Uwaga: Prosimy zauważyć, że salony są często używane do spania. Minimalna konfiguracja Optymalna konfiguracja

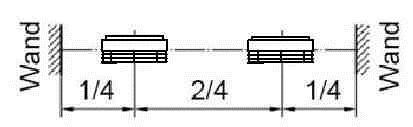

10 Czujka dymu monitoruje obszar 60m 2 w pomieszczeniu o maksymalnej wysokości 6 m. Musi być on zamontowany do sufitu, możliwie centralnie. Zgodnie z DIN 14676, czujka musi znajdować się co najmniej 0,5m od innego osprzętu na suficie i od ścian. Osprzęt obejmuje też włączone urządzenie elektryczne jak żarówki energooszczędne, przekaźniki i tym podobne. Jeśli czujka jest zamontowany w najwyższym punkcie sufitu, biorąc pod uwagę kąt nachylenia sufitu należy pamiętać o: dla kąta nachylenia sufitu do 20, czujka musi być zawieszony 0,2 m 0,5 m od najwyższego punktu sufitu. Czujka może być wyrównany do boku i zamontowany bezpośrednio na suficie lub dachu. dla kąta sufitu powyżej 20, czujka musi być zawieszony poziomo 0,2 m 0,5 m od najwyższego punktu sufitu. Czujki dymu nie są przeznaczone do użytku na zewnątrz.

11 6.1 Rozmieszczenie czujeków dymu w obszarach wejściowych, korytarzach i w pokojach o nietypowych kształtach. W obszarach wejściowych i korytarzach o maksymalnej szerokości 3 m, odległość pomiędzy dwoma czujkami dymu może wynosić do 15 m. Odległość do frontu obszaru wejściowego nie może być większa niż 7,5 m. obszar wejściowy lub korytarz w linii prostej obszar wejściowy lub korytarz skręcający w prawo duże obszary wejściowe i korytarze obszary narożne

12 7. Instalacja czujki dymu Do montażu czujki dymu należy zastosować dostarczone materiały montażowe. Jeśli użyte zostaną inne śruby, nie mogą one wystawać więcej niż 5,0 mm w kierunku podstawy. Zalecamy użycie śruby z łbem owalnym DIN ISO 7049, śrubę z łbem krzyżakowym, forma C, 3.5 x 25 mm. Powierzchnia przeznaczona do montażu musi być płaska.

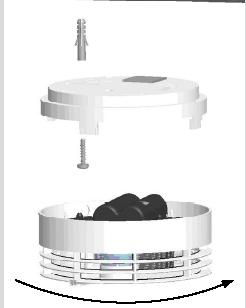

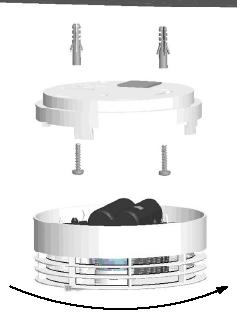

13 Mocowanie na jedną śrubę Mocowanie na dwie śruby 1 Należy zaznaczyć miejsce na otwór na suficie i wywiercić otwór 1 Należy zaznaczyć miejsce na otwory na suficie i wywiercić otwory 2 Włożyć kołek w otwór 2 Włożyć kołki w otwory 3. Zdjąć folię ochronną z podkładki samoprzylepnej 4 Lekko dokręcić podstawę do sufitu, docisnąć podstawę do sufitu, a następnie dokręcić śrubę. 3 Przytrzymać podstawę na suficie 4 Przykręcić podstawę na suficie 5 Umieścić czujkę w podstawie (przycisk testowy na czujce dymu musi znajdować się nad podłużnym otworem w podstawie). 6 Obrócić czujkę w kierunku ruchu wskazówek zegara aż podstawa wejdzie w detektor i wskoczy na miejsce (obrót o ok. 45 ). Po zamocowania czujki w podstawie, czujka dymu automatycznie się włącza i wykonuje test funkcjonalny.

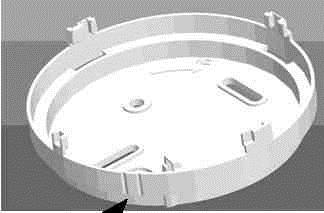

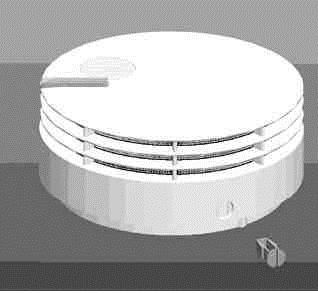

14 8. Zabezpieczenie przed kradzieżą i demontażem (wyposażenie dodatkowe) W celu zabezpieczenia czujki dymu przed demontażem przez nieuprawnione osoby, do czujki i podstawy zamocowane może być zabezpieczenie przed demontażem w postaci plomby. Plomba jest mocowana do czujki w otworze obudowy służącym do zamocowania do ściany. 1 Złam zaznaczone do tego miejsce na obudowie i wkręć czujkę dymu w obudowę Zaznaczone miejsce 2 Włóż plombę w otwór

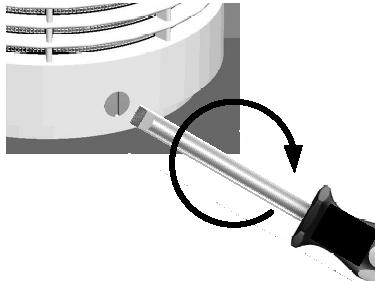

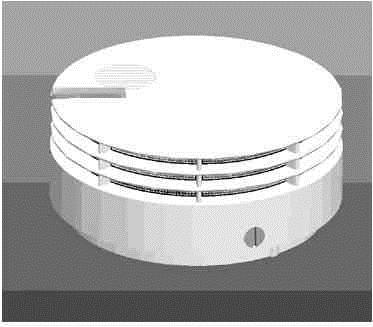

15 3 Po włożeniu plomby, otwór musi zostać całkowicie zamknięty. 4 W celu usunięcia plomby, obrócić ją o 90 przy użyciu śrubokręta To ucina łeb plomby i następnie można normalnie odkręcić czujkę z podstawy.

16 9. Sygnały operacyjne i ostrzegawcze 9.1 Alarm pożarowy Syrena LED Przyczyna Sposób postępowania Głośna syrena o Błyska co Wykryto dym Opuścić budynek zmiennej częstotliwości dźwięku Wyłączona sekundę Podwójny błysk co 48 sekund. Pamięć alarmów tego czujki wykryła pożar. Przeszukać obszar pod kątem możliwego źródła pożaru. Zresetować pamięć alarmów naciskając przycisk testowy. 9.2 Sygnalizacja w trakcie dnia (od 6:00 do 22:00 CET) Syrena LED Przyczyna Sposób postępowania Wyłączona Błyska co 48 Normalna praca Krótki sygnał co 48 sekund. sekund. Błyska co 8 sekund. Awaria lub słaba bateria Wymienić czujkę dymu na nowy. Potwierdzić za pomocą przycisku testowego

17 9.3 Sygnalizacja w nocy (22:00 do 6:00 CET) Syrena LED Przyczyna Sposób postępowania Wyłączona Błyska ściemnionym Normalna praca światłem co 48 sekund. Co 48 sekund. Błyska co 8 sekund. Awaria Wymienić czujkę dymu na nowy. Potwierdzić za pomocą przycisku testowego 9.4 Sygnalizacja po potwierdzeniu Syrena LED Przyczyna Sposób postępowania Wyłączona na 24 godziny po naciśnięciu przycisku testowego Błyska co 48 sekund. Słaba bateria Czujka dymu jest wciąż sprawny ale powinien być wymieniony na nowy w ciągu najpóźniej 30 dni (niemożliwa jest wymiana baterii) Wyłączona na 24 godziny po naciśnięciu przycisku testowego Wyłączona na 24 godziny po naciśnięciu przycisku testowego Awaria (słaba bateria, brak wskazania w nocy) Czujka dymu nie jest już sprawny i musi zostać wymieniony na nowy.

18 10. Funkcje przycisku testowego Przycisk testowy uruchamia i potwierdza różne funkcje czujki dymu. Lekko naciskając przycisk, można uruchomić test funkcjonalny w trakcie normalnej eksploatacji potwierdzić awarię potwierdzić/wyciszyć alarm wyczyścić pamięć alarmów Test 11. Właściwości podstawy Po wkręceniu czujka do podstawy, czujka dymu automatycznie się włącza i wykonuje autotest. Po odkręceniu czujka z podstawy, czujka dymu automatycznie wyłącza się po upływie 5 minut. Jeśli Genius H zostanie zdjęty z podstawy w trakcie alarmu, alarm jest wyciszany (por. także Właściwości Genius H - Ściszanie).

19 12. Konserwacja i pielęgnacja W celu zagwarantowania funkcjonalnej sprawności czujki, konieczna jest konserwacja co najmniej raz do roku zgodnie z DIN EN Należy postępować następująco: W miarę konieczności, usuwać kurz z czujki miękką szmatką. 1 2 W miarę konieczności, usuwać zanieczyszczenia wilgotną szmatką. Nie należy używać środków czyszczących. 3 Nacisnąć przycisk testowy i porównać wyniki z poniższą tabelą: Syrena LED Przyczyna Sposób postępowania Sygnał testowy* (3- krotny dźwięk syreny) Wyłączona Co 48 3-krotny dźwięk syreny sekund. Wyłączona Co 48 Test czujki dymu pozytywny Prognoza okresu eksploatacji < 15 miesięcy, czujka wciąż działa. Działanie niewymagane Jak najszybciej wymienić czujkę dymu. Słaba bateria Por. tabela 9.4 sekund. Wyłączona Wyłączona Wadliwa czujka. Jak najszybciej wymienić czujkę dymu. Zgodnie z normą 14604, sygnalizacja dźwiękowa jest wystarczająca.

20 13. Informacja o utylizacji Konsumenci są prawnie odpowiedzialni za zwrot wszystkich elektrycznych i elektronicznych urządzeń do oficjalnych punktów utylizacji odpadów. Jest to istotny wkład w ochronę środowiska. Utylizacja takich urządzeń wraz z odpadami domowymi jest zabroniona. Securiton pokrył koszt utylizacji płacąc opłatę SWICO-ARF. Czujka dymu jest produkowana zgodnie z surowymi kryteriami systemu zarządzania jakością i zarządzania środowiskowego zgodnie z DIN ISO Spełnia ustawowe wymagania RoHS i nie zawiera żadnych zabronionych materiałów. Bateria jest wbudowana w czujkę na stałe i nie może być wymieniana.

21 14. Dane techniczne Atest VdS DIN EN 14604/ G numer Certyfikat zgodności UE 0786-CPD Alarm dźwiękowy Ciśnienie akustyczne powyżej 85 db (3 m) Percepcja alarmu dźwiękowego Optymalizacja częstotliwości dla możliwości słuchu człowieka Obszar zastosowania Zgodnie z DIN Eksploatacja Poziomy pracy automatycznej Tłumienie sygnału awarii w nocy pomiędzy 22:00 a 6:00 CET Tłumienie awarii w dzień Poprzez przycisk testowy Tak automatyczne przy użyciu zegara czasu rzeczywistego Na 24 godziny za pomocą przycisku testowego Zmniejszona siła światła LED w nocy pomiędzy 22:00 a 6:00 CET automatyczne przy użyciu zegara czasu rzeczywistego Napięcie zasilania czujki 1 bateria litowa, 3.6 V, wbudowana na stałe *) Pojemność baterii Okres użyteczności baterii czujki Automatyczny auto-monitoring Aktywne śledzenie zanieczyszczenia Pamięć alarmów 2.2 Ah Zwykle 10 lat Tak Tak Tak

22 Aktywne prognozy poziomu zanieczyszczenia Zabezpieczenie przed kradzieżą Optyczne wykrywanie demontażu Temperatura przechowywania Tak, sygnalizacja w momencie naciśnięcia przycisku testowego Plomba (akcesoria) Plomba (akcesoria) -10 C do+60 C Temperatura otoczenia podczas pracy 0 C do 55 C Warunki wilgotności otoczenia: [wilgotność ciągła, bez skraplania; przy <+40 C, 10 do 70% wilgotności względnej Typ ochrony IP 40 Kolor Śnieżnobiały, podobny do RAL 9010 Materiał Wysokość /średnica Waga Montaż na jedną śrubę/dwie śruby Zgodność z RoHS/WEEE Utylizacja zgodna z ochroną środowiska PCABS 48 mm x 104 mm ok. 143g Tak/Tak Tak Utylizacja regulowana poprzez EAR *) Ze względów bezpieczeństwa, konieczne jest zapewnienie nieprzerwanego zasilania Dane techniczne i kolor podlega zmianie bez uprzedzenia. Nie ponosimy odpowiedzialności za błędy lub omyłki drukarskie.

23 15. Gwarancja rzeczywistego alarmu Genius H i Genius Hx oraz 10-letnia gwarancja na urządzenie Hekatron (spółka szwajcarskiej grupy Swiss Securitas) jest wiodącym niemieckim producentem czujek dymu i gwarantuje, że w oparciu o wysoką jakość nowej generacji czujeków dymu Genius H i Genius Hx w trakcie normalnej eksploatacji nie wystąpi fałszywy alarm. Zastosowanie mają warunki gwarancji Genius. Warunki gwarancji Genius można znaleźć na Dokument referencyjny : MA Genius H - Wydanie Dane do gwarancji Do celów zgłoszenia gwarancji bardzo ważne jest aby poprosić o zwrotny dokument dostawy i rejestr awarii z Hekatron za pośrednictwem dostawcy. Rejestr awarii może również zostać pobrany z naszej strony w zakładce Czujki dymu.

24 17. Dane do zamówienia Oznaczenie Numer do zamówienia Genius H Czujka dymu Hekatron w neutralnym opakowaniu Zestaw plomb Zestaw plomb Genius H/HxVE32 gr

25 Spółka szwajcarskiej grupy Securitas Securiton AG Alpenstrasse Zollikofen, Szwajcaria Tel Fax
