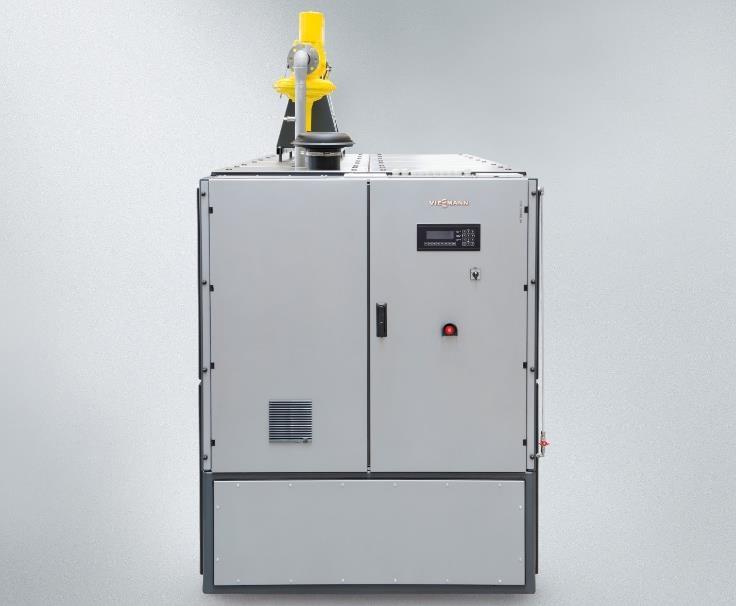

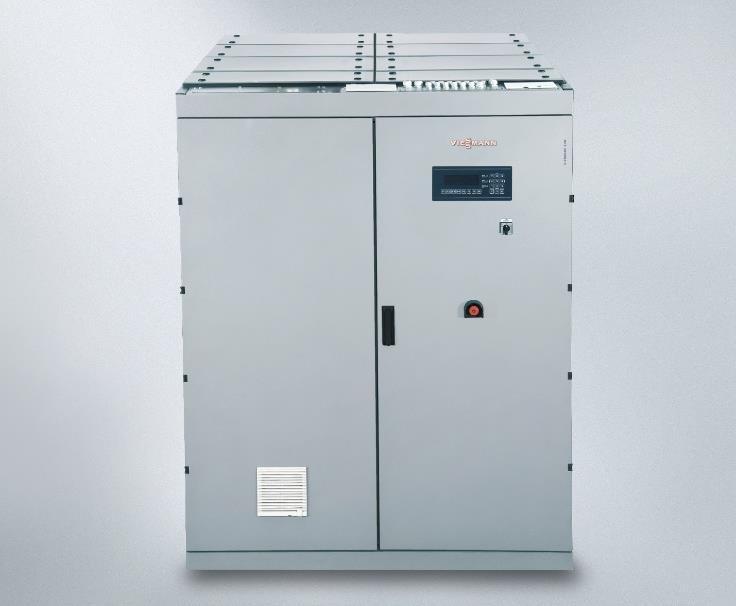

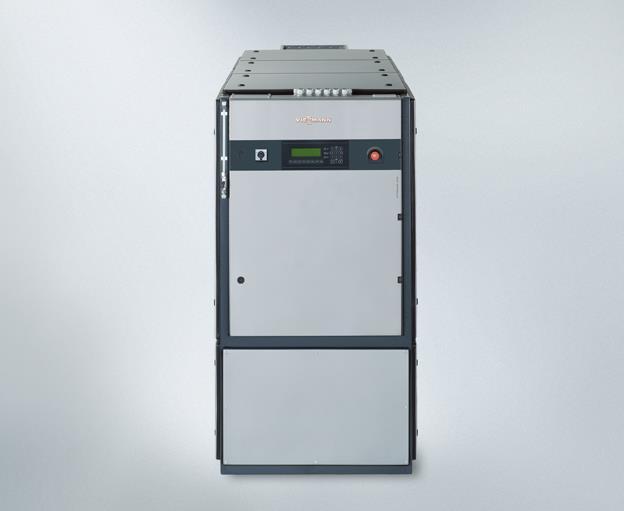

1 Opis techniczny Szafa rozdzielcza mikrobloku grzewczo-energetycznego VITOBLOC 200 Mikroblok grzewczo-energetyczny - prąd i ciepło z gazu ziemnego Wysoka efektywność dzięki skojarzonej produkcji energii elektrycznej i ciepła Całkowity współczynnik sprawności do 93 % Oszczędność energii pierwotnej do 29 % VITOBLOC 200 Mikroblok grzewczo-energetyczny na gaz ziemny zgodny z wymogami Dyrektywy Gazowej UE i Dyrektywy Maszynowej UE Typ EM-50/81 Typ EM-70/115 Typ EM-100/173 Typ EM-140/207 Typ EM-199/263 Typ EM-199/293 Typ EM-238/363 Typ EM-363/498 Typ EM-401/549 Typ EM-530/660 Typ BM-36/66 Typ BM-55/88 Typ BM-190/238 Typ BM-366/ PL 10/2017 Proszę zachować!

2 Stopka redakcyjna Urządzenie spełnia zasadnicze wymagania odnośnych norm i dyrektyw. Jego zgodność została wykazana. Odpowiednie dokumenty oraz oryginał deklaracji zgodności znajdują się do wglądu u producenta. WSKAZÓWKA! Moduł kogeneracyjny Vitobloc 200 nie jest przeznaczony do sieci o częstotliwości 60 Hz. Nie może być zatem stosowany w szczególności na rynku amerykańskim i kanadyjskim. Ważne ogólne zasady użytkowania Urządzenie techniczne stosować wyłącznie zgodnie z jego przeznaczeniem oraz zgodnie z instrukcją montażu, instrukcją obsługi i instrukcją serwisową. Czynności konserwacyjne i naprawy wolno wykonywać wyłącznie autoryzowanym specjalistom. Urządzenie techniczne eksploatować tylko we współpracy z urządzeniami, z użyciem wyposażenia i części zamiennych podanych w instrukcji montażu, instrukcji obsługi i instrukcji serwisowej. Inne kombinacje, wyposażenie i części eksploatacyjne stosować wyłącznie wtedy, gdy są wyraźnie przeznaczone do przewidzianego zastosowania i nie spowodują pogorszenia parametrów oraz bezpieczeństwa urządzenia. Zastrzega się prawo wprowadzania zmian technicznych! Niniejszy dokument stanowi część oryginalnej instrukcji obsługi. Ze względu na ciągły rozwój techniczny zawarte w niej ilustracje, funkcje i dane techniczne mogą się nieznacznie różnić. Wygląd wskazówek użytych w dokumentacji Poniższe wskazówki zawarte w dokumentacji służą bezpieczeństwu i muszą być bezwzględnie przestrzegane. NIEBEZPIECZEŃSTWO! Ten symbol ostrzega przed szkodami osobowymi. UWAGA! Ten symbol ostrzega przed szkodami materialnymi i zagrożeniem dla środowiska. WSKAZÓWKA! Tym symbolem oznaczono wskazówki służące ułatwieniu pracy i zapewnieniu bezpiecznej eksploatacji. 2 Szafa rozdzielcza mikrobloku grzewczo-energetycznego VITOBLOC 200

3 Spis treści 1 Szafa rozdzielcza Zastosowanie Wyposażenie i wymiary Wskazania i pomiary Urządzenia obsługowe Część energetyczna Część sterująca Część napędów pomocniczych Sterownik (BMS 2007) Panel obsługi i wskaźnikowy Przetwornik analogowy wartości pomiarowej ( Skrzynka analogowa ) Jednostka sterująca, pomiarowa i regulacyjna Tryby pracy Parametry Opis złącza RS Przeznaczenie zacisków pola sterowania mikrobloku Indeks haseł VITOBLOC 200 Szafa rozdzielcza mikrobloku grzewczo-energetycznego 3

4 Szafa rozdzielcza 1 Szafa rozdzielcza 1.1 Zastosowanie Rozdzielnica mikrobloku grzewczo-energetycznego wyposażona jest w część sterującą, część energetyczną oraz część sterującą napędami pomocniczymi i została przetestowana fabrycznie razem z modułem mikrobloku. Inwestor musi w przypadku wersji standardowej jedynie utworzyć połączenie kablem zasilającym (napięcie 400 V) do rozdzielnicy głównej niskiego napięcia. Odgałęzienie kabla należy zabezpieczyć bezpiecznikami. Do dokonywania bądź anulowania wyboru klient powinien w wersji standardowej udostępnić odpowiedni zestyk, służący do dokonywania bądź anulowania wyboru zależnie od zapotrzebowania na ciepło bądź energię elektryczną. Moduł mikrobloku grzewczoenergetycznego jest automatycznie uruchamiany z wewnętrznej rozdzielnicy mikrobloku, podłączany do sieci oraz ustawiany na nastawioną, wzgl. zadaną produkcję mocy. Moc można ustawić za pomocą zewnętrznego sygnału analogowego (0/4 20 ma) albo zmienić bezpośrednio na module mikrobloku. W przypadku usterki moduł mikrobloku wyłącza się automatycznie. Zbiorczy komunikat o usterce dostępny jest jako bezpotencjałowy, do ew. przekazania do systemu zarządzania (w gestii klienta). Klient musi zadbać o odpowiednią wentylację pomieszczenia. Należy przewidzieć sterowanie pompą wody grzewczej oraz urządzenie podgrzewające wodę grzewczą na powrocie. Żądanie włączenia pompy odbywa się za pomocą zestyku bezpotencjałowego w rozdzielnicy. Zawór regulacyjny na powrocie zasilany jest napięciem 24 V AC i sterowany sygnałem 0 10-V. 1.2 Wyposażenie i wymiary Wyposażenie szafy rozdzielczej mikrobloku grzewczo-energetycznego Vitobloc 200 Szafa rozdzielcza mikrobloku grzewczo-energetycznego 400/230 V, 50 Hz, cos φ = 1 (regulowany) EM-50/81 EM-70/115 EM-100/173 EM-140/207 1-polowa BM-36/66 BM-55/88 EM-199/263 EM-199/293 EM-238/363 EM-363/498 EM-401/549 EM-530/660 1) 2-polowa BM-190/238 BM-366/437 Drzwi jednodrzwiowa, zamek po prawej stronie dwudrzwiowa, zamek pośrodku Zamykanie drzwi 8 mm czworokąt 8 mm czworokąt Stopień ochrony IP 41 IP 41 Powłoka lakiernicza, lakier strukturalny Srebrny Srebrny 1) dodatkowo wolnostojąca szafa rozdzielcza, jednodrzwiowa, z wyłącznikiem generatora i licznikiem mocy Tab. 1 Wyposażenie i wymiary WSKAZÓWKA DLA UŻYTKOWNIKA Wykonanie zgodnie z normą DIN VDE 0660, część 500 oraz DIN 6280 część 7, do zakresu temperatur otoczenia od 0 C do +40 C i wilgotności względnej powietrza 70%. 4 Szafa rozdzielcza mikrobloku grzewczo-energetycznego VITOBLOC 200

5 Szafa rozdzielcza 1.3 Wskazania i pomiary Na wyświetlaczu ukazują się wartości rzeczywiste, zadane, graniczne, komunikaty o błędach oraz o statusie. Parametry elektryczne 1. Napięcie generatora (L1, L2, L3) 5. Częstotliwość sieci 2. Napięcie sieci (L1, L2, L3) 6. Moc rzeczywista mikrobloku 2. Napięcie w szynach zbiorczych (L1, L2, L3) 7. Napięcie akumulatora 3. Prąd generatora (L1, L2, L3) 8. Współczynnik mocy biernej cos φ 4. Częstotliwość generatora Parametry silnika 1. Ciśnienie oleju 4. Napięcie sondy lambda 2. Temperatura wody chłodzącej 3. Temperatura spalin A 5. Temperatura wody grzewczej na powrocie do mikrobloku (PT 100/2) 6. Opcja - temperatura wody grzewczej na powrocie łączna (PT 100/3) Dodatkowe, możliwe parametry silnika w modułach z ANA 16 (EM-238/363, EM , EM-199/293,EM-363/498, EM-401/549, BM-190/238, BM-366/437) 7. Temperatura oleju silnikowego (PT 100/4) 10. Temperatury spalin B / C / D 8. Temperatura mieszanki gazu (PT 100/5) 11. Ciśnienie doładowania (opcja) 9. Temperatura mieszanki chłodzącej (PT 100/6) Komunikaty o błędach 1. Zatrzymanie awaryjne 25. Usterka synchronizacji 2. Poziom oleju min. 26. Prędkość obrotowa < 50 / Pick Up uszkodzony 3. Ciśnienie wody chłodzącej min. 27. Poziom oleju maks. 4. Ciśnienie gazu min. 28. Temperatura na powrocie maks.pt 100 / 2 5. Zadziałał ogranicznik temperatury 29. Temperatura wody grzewczej maks. PT 100/3 6. Temperatura uzwojeń generatora maks. 30. Przekroczona moc maks. 7. Temperatura osłony dźwiękochłonnej maks. 8. Usterka wentylatora 32. Usterka regulatora mocy 31. Moc zwrotna (opóźniona do 50% mocy ponad 50% nieopóźniona) 9. Usterka pompy wody chłodzącej 33. Usterka regulatora lambda 10. Przeciwciśnienie spalin maks. 34. Uszkodzony stycznik generatora 11. Wyłącznik zasilający zadziałał albo wyłączony 35. Usterka instalacji zapłonowej 12. Usterka zewnętrzna 36. Nieprawidłowe ciśnienie oleju 13. Nadmierna prędkość obrotowa 37. Pozycja rozruchowa lambda 14. Temperatura wody chłodzącej 48. Usterka stukanie 15. Temperatura spalin A maks. 54. Wyłączenie zabezpieczające 16. Temperatura spalin A min. 55. Silnik nie wyłączył się (prędkość obrotowa > 50 obr./min) 17. Ciśnienie oleju min. 56. Zbyt niskie napięcie akumulatora 18. Ciśnienie gazu maks. 57. Zbyt niskie napięcie generatora 19. Usterka pompy wody grzewczej 58. Zbyt wysokie napięcie generatora 20 Prędkość obrotowa rozruchu < 50 obr./min. 59. Zbyt wysoki prąd generatora 21. Prędkość obrotowa zapłonu 60. Obciążenie asymetryczne generatora 22. Nie osiągnięto przedziału prędkości obrotowej 61. Kontrola szczelności / zakłócenie próby szczelności 23. Prędkość obrotowa < 1200 obr./min. 62. Usterka ochrony sieci 24. Usterka załączania 63. Uszkodzone czujniki VITOBLOC 200 Szafa rozdzielcza mikrobloku grzewczo-energetycznego 5

6 Szafa rozdzielcza Dodatkowe, możliwe komunikaty o błędach w modułach z ANA 16 (EM-238/363, EM , EM-199/293,EM-363/498, EM-401/549, BM-190/238, BM-366/437) 66. Temperatura spalin B maks. 71. Temperatura spalin D min. 67. Temperatura spalin B min. 72. Temperatura spalin różnica A / B 68. Temperatura spalin C maks. 76. Nadmierna temperatura silnika PT 100/4 69. Temperatura spalin C min. 77. Nadmierna temperatura mieszanki gazu PT 100/5 70. Temperatura spalin D maks. 1. Liczba godzin pracy 2. Liczba rozruchów Wskazania ogólne 78. Nadmierna temperatura mieszanki chłodzącej PT 100/6 3. Komunikaty o warunkach wstępnych rozruchu i trybie pracy Tab. 2 Wskazania i pomiary 1.4 Urządzenia obsługowe Na płycie czołowej znajdują się elementy obsługowe (klawiatura foliowa) Przyciski wyboru Start-stop-tryb ręczny-tryb automatyczny Kwitowanie usterki Wyłącznik generatora ZAŁ/WYŁ Zwiększenie / zmniejszenie mocy Sygnalizacja optyczna Dioda LED - sygnalizacja usterek Dioda LED - gotowość do pracy Wyświetlanie napięcia generatora Wyświetlanie częstotliwości generatora Klawiatura do wprowadzania wartości rzeczywistych, zadanych i granicznych Wyświetlenie - wyłącznik generatora ZAŁ Przycisk zatrzymania awaryjnego (z zapadką, z kluczem) tryb ręczny - zero - tryb automatyczny wyboru ciepła Wyłącznik ręczny Wyświetlenie - wyłącznik sieciowy ZAŁ Tab. 3 Przyciski wyboru i wskaźniki optyczne oraz wyłącznik ręczny 1.5 Część energetyczna Zawiera EM-50/81 BM-36/66 EM-70/115 BM-55/88 EM-100/173 EM-140/207 Vitobloc 200 EM-199/263 EM-199/293 EM-238/363 BM-190/238 EM-363/498 EM-401/549 BM-366/437 EM-530/660 1 wyłącznik mocy 4-biegunowy 160 A 160 A 250 A 630 A 1000 A 1000 A 1 stycznik generatora 3-biegunowy 55 kw 75 kw 160 kw 250 kw 400 kw 560 kw 3 specjalne przekładniki prądowe 120/0.05 A 120/0.05 A 300/0.05 A 500/0.05 A 800/0,05 A 3x 1000/5A 3x 5/0,05A Tab. 4 Część energetyczna różnych modułów mikrobloku grzewczo-energetycznego 6 Szafa rozdzielcza mikrobloku grzewczo-energetycznego VITOBLOC 200

7 Szafa rozdzielcza 1.6 Część sterująca Część sterująca jest wyposażona w całkowicie zautomatyzowany układ kontroli i sterowania, 2 osobne mikroprocesory, każdy do rozruchu i zatrzymania w pracy równoległej z siecią oraz w trybie zasilania Start/stop i program nadzorujący Funkcje oprogramowania awaryjnego, wraz z regulacją lambda oraz ochroną / kontrolą sieci. Wyczerpujący opis szczegółów znajduje się w rozdziale 2 Sterowanie (BMS 2007). Regulacja mocy silnika z funkcją rozruchu dla oszczędzającego silnik obciążenia i odciążenia poprzez regulowaną funkcję rampy Sterowanie odciążeniem Funkcja regulacyjna do regulacji stało-/zmiennowartościowej Regulacja lambda wraz ze sterowaniem zaworem regulacyjnym Przetwarzanie następujących wartości analogowych dla wartości granicznych i łączeniowych oraz funkcji regulacyjnych: ciśnienie oleju, temperatura wody chłodzącej, temperatura spalin, napięcie w szynach zbiorczych, napięcie generatora prąd (L1, L2, L 3), moc zadana, moc generatora, napięcie sondy lambda prędkość obrotowa silnika, napięcie akumulatora Parametryzacja wartości zadziałania i odpadania oraz czasów zwłoki i odpadania Sterowanie przekaźnikiem sprzęgającym do sterowania maszyną napędową, napędami pomocniczymi oraz generatorem Synchronizacja Oddzielne, zabezpieczone hasłami poziomy dostępu dla zakładu energetycznego, parametryzacji i obsługi ręcznej Regulator do urządzenia podgrzewającego wodę grzewczą na powrocie wraz z czujnikiem (sygnał wyjściowy 24 V, AC/0 10 V, DC) Zwolnienie modułu i rezygnacja z wyboru z dodatkową, opcjonalną możliwością modulowania przez zewnętrzny czujnik Pt100 w powrocie całości wody grzewczej do mikrobloku. Skrzynka analogowa do Napięcia akumulatora, Pt100, NiCrNi, mv, ma, prędkości obrotowej, powrotu wody grzewczej, regulacji lambda, temperatury wody chłodzącej Ochrona generatora, ochrona sieci i synchronizacja 1. Zbyt niskie napięcie generatora 6. Zbyt wysoka temperatura generatora 2. Zbyt wysokie napięcie generatora 7. Ochrona mocy zwrotnej 3. Zbyt niska częstotliwość/prędkość obrotowa generatora 8. Przekaźnik blokujący synchronizacji dokładnej 4. Zbyt wysoka częstotliwość/prędkość obrotowa generatora 9. Pomiar prędkości obrotowej 5. Nadmierny prąd/zwarcie generatora Funkcje nadzoru, 3-fazowe do wykrywania awarii sieci w pracy równoległej z siecią 1. Zbyt niskie i zbyt wysokie napięcie generatora 2. Zbyt niskie i zbyt wysokie napięcie generatora 3. Skok wektora Wartości zadziałania i odpadania oraz opóźnienie zadziałania i odpadania można parametryzować. Zestyki bezpotencjałowe (przyłożone do zacisku) 1. Mikroblok dostępny 5. Żądanie napędu pomocniczego z czasem dobiegu 2. Wyłącznik generatora ZAŁ (moduł mikrobloku pracuje) 6. Usterka zbiorcza 3. Uszkodzenie sieci 7. Komunikat o konieczności wykonania serwisu 4. Zewnętrzny wyłącznik sieciowy ZAŁ/WYŁ Tab. 5 Część sterująca, część 1 - funkcje oprogramowania, przetworniki pomiarowe, ochrona generatora, sieci, synchronizacja i zestyki bezpotencjałowe VITOBLOC 200 Szafa rozdzielcza mikrobloku grzewczo-energetycznego 7

8 Szafa rozdzielcza Wejścia (przyłożone do zacisku) 1. Zdalne uruchamianie przez zestyk bezpotencjałowy (w gestii inwestora) 2. Usterka zewnętrzna instalacji przez zestyk bezpotencjałowy (w gestii inwestora) 5. Wejście czujnika Pt100 do wyboru modułu z modulacją wg temperatury na powrocie całkowitym ogrzewania Telecontrol LAN, seryjne łącze fabryczne Transmisja danych Elektroniczny dziennik pracy maszyny Pamięć historii do zapisu wartości analogowych min. i maks. w celu optymalizacji pracy 3. Sygnał analogowy (0 20 ma) do regulacji mocy podczas pracy prądowej 4. Zewnętrzne wyłączenie awaryjne przez zestyk bezpotencjałowy Pamięć błędów do trwałego zapisywania kompletnego łańcucha usterek wraz z parametrami roboczymi w celu analizy usterek. Telecontrol GPRS / łącze sieciowe OPCJA kontrole zdalne Za pomocą w/w wariantu można nadzorować mikroblok poprzez modem i analizować stany robocze. Tab. 6 Część sterująca, część 2 wejścia, transmisja danych, elektroniczny dziennik pracy maszyny oraz kontrola zdalna 1.7 Część napędów pomocniczych Funkcje Automatyczna ładowarka akumulatorów (24 V, 18 wzgl.40 A) zgodna z charakterystyką I/U dla akumulatorów ołowiowych (24 V) Sterownik wentylatora wyciągowego osłony dźwiękochłonnej (0,5 kw do 1,5 kw) albo wybór wentylatora w gestii inwestora Sterownik pompy wody chłodzącej (1 kw do 2,5 kw) Sterownik instalacji gazowej z 2 zaworami elektromagnetycznymi (24 V, DC; >= 60 VA) i z OPCJĄ kontroli szczelności (24 V, DC) Sterowanie zaworem lambda Transformator do ogrzewania sondy lambda (12 V AC) Sterowanie regulatora cos-φ: Sterownik regulacji prędkości obrotowej Sterowanie zaworem trójdrogowym (0 10 V) do urządzenia podgrzewającego wodę grzewczą na powrocie, wraz z zasilaniem (24 V, AC) Przekaźniki czasowe sprzęgające, styczniki, automatyczne wyłączniki silnikowe i bezpieczniki do sterowania maszyną napędową, napędami pomocniczymi i włączania generatora Gniazdo wtykowe 230 V z zestykiem ochronnym Sterownik pompy wody grzewczej ( 230 V, 6 A; opcja 400 V) Tab. 7 Część napędów pomocniczych - funkcje oprogramowania 8 Szafa rozdzielcza mikrobloku grzewczo-energetycznego VITOBLOC 200

9 Sterownik (BMS 2007) 2 Sterownik (BMS 2007) 2.1 Panel obsługi i wskaźnikowy Panel obsługi i wskaźnikowy składa się z ciekłokrystalicznego wyświetlacza graficznego o rozdzielczości pikseli oraz z klawiatury foliowej. Na wyświetlaczu ukazują się wartości pomiarowe oraz komunikaty robocze, wzgl. O usterkach. Klawiatura foliowa składa się z ośmiu przycisków funkcyjnych (F1 F8), za pomocą których można bezpośrednio wpływać na uruchamianie i zatrzymywanie, oraz z klawiatury numerycznej do wprowadzania wartości zadanych Obraz na wyświetlaczu Na wyświetlaczu ciekłokrystalicznym ukazuje się najpierw obraz podstawowy, na którym przedstawiane są graficznie moduł mikrobloku, stycznik generatora, odłącznik sieciowy oraz sieć. W kolumnie lewej wyświetlane są: tryb pracy (wyłączony, tryb automatyczny bądź ręczny), wybór (ciepło albo prąd albo praca w trybie zasilania awaryjnego) oraz liczba godzin pracy, a także rozruchów. Dodatkowo, dużymi znakami wyświetla się napięcie panujące aktualnie w sieci, prąd generatora (wartości średnie jednofazowe) oraz elektryczna moc czynna Klawiatura foliowa Sterownik obsługuje się klawiaturą foliową (przyciski numeryczne, przyciski funkcyjne F1 F8). F1 F2 F3 F4 F5 F6 F7 F8 Przycisk Przeznaczenie Stop Silnik (parametry robocze) Tryb automatyczny U-I (wartości napięcia i prądu) Menu Poziom (wybór poziomów 2, 3, zakład energetyczny i producent tylko z podaniem hasła) Komunikaty o błędach Reset kwitowanie błędów Tab. 8 Przeznaczenie przycisków funkcyjnych VITOBLOC 200 Szafa rozdzielcza mikrobloku grzewczo-energetycznego 9

10 Sterownik (BMS 2007) F1 -Stop Za pomocą przycisku Stop dokonuje się bezpiecznego wyłączenia i zatrzymania modułu mikrobloku ze wszystkich trybów pracy. F2 - Silnik Prędkość obrotowa Temperatura wody chłodzącej Temperatura spalin Ciśnienie oleju Napięcie sondy lambda Napięcie akumulatora F3 -Tryb automatyczny Za pomocą przycisku trybu automatycznego przekazuje się sterowanie pracą modułu mikrobloku sterownikowi modułu. F4 - U-I (wartości napięcia i prądu) Napięcie w sieci Częstotliwość w sieci Moc czynna cos Napięcie generatora Częstotliwość generatora Prąd generatora F5 - Menu Po wybraniu przycisku F5 użytkownik dostaje się do menu. Za pomocą pola klawiatury numerycznej można wywołać następujące funkcje: Hasło Regulator Zwolnienie Com Opcja Wersja Status Parametry Serwis Wprowadzanie hasła, daty i godziny Wprowadzanie wartości zadanych i wyświetlanie wartości rzeczywistych dla regulatora temperatury Parametry modułu, wyboru i rezygnacji z wyboru wg temperatury zwolnienia / modulacji (opcja) Aktywacja złącza do drukarki, 3964 nieaktywne, 3964 aktywne Dalsze podmenu opcjonalne Kontrola numeru serii modułu oraz wersji oprogramowania Wydruk statusu aktualnych parametrów roboczych Wydruk parametrów ustawionych na poziomie 3 oraz na poziomie zakładu energetycznego Podmenu konserwacji i archiwum błędów F6 - Poziom Po wprowadzeniu jednego z haseł, właściwych dla poszczególnych poziomów można za pomocą przycisku F6 wejść do następujących poziomów: Obsługa ręczna: tryb ręczny, start, zwolnienie generatora, zwiększenie/zmniejszenie prędkości Poziom 2 obrotowej wzgl. mocy, Tryb ręczny pompy wody chłodzącej, tryb ręczny wentylatora, wartości min-maks. Poziom 3 Poziom zakładu energetycznego Poziom PRODUCENTA Parametryzacja: wyświetlanie i zmiana wszystkich parametrów modułu Wyświetlanie i zmiana wszystkich parametrów zakładu energetycznego Wyświetlanie i zmiana wszystkich parametrów fabrycznych Poszczególne hasła przekazuje się wyłącznie osobom upoważnionym (personelowi rozruchu, konserwacji, użytkownika itp.). Tab. 9 Znaczenie przycisków funkcyjnych, Część 1 F1 do F6 10 Szafa rozdzielcza mikrobloku grzewczo-energetycznego VITOBLOC 200

11 PL Sterownik (BMS 2007) Menu serwisowe (podmenu) W menu Serwis znajdują się podmenu Konserwacja i Archiwum. W menu Konserwacja można odczytywać i nastawiać następujące parametry. Okres międzynaprawczy Blokada modułu. Czas ostrzegania wstępnego Następna konserwacja Jeżeli okres naprawczy ustalono na np godzin pracy, to przy ustawionym czasie ostrzegania wstępnego 100 h ukazuje się po 1700 godzinach rodzaj oszczędzacza ekranu ze stale aktualizowanym komunikatem Serwis za 100 godzin. Po wykonaniu konserwacji monter-konserwator usuwa komunikat (hasło, poziom 2) i rozpoczyna się następny okres międzynaprawczy. Jeżeli blokada modułu jest aktywna (poziom PRODUCENT), to np. po przekroczeniu granicy okresu międzynaprawczego o 200 godzin pracy moduł mikrobloku automatycznie wyłącza się i zostaje zablokowany. Blokadę tę można usunąć tylko podając specjalne hasło. W menu Archiwum wyświetla się do 8000 ostatnio zapisanych komunikatów o błędach. Ponadto możliwe jest wydrukowanie komunikatów o błędach osobno, strona po stronie, przy czym jedna strona zawiera 60 komunikatów. Usuwanie zawartości archiwum możliwe jest po podaniu hasła (poziom PRODUCENT). F7 Komunikaty o błędach Przyciskiem F7 wyświetla się aktualne błędy wraz z datą i godziną. Jeżeli podczas występowania błędu otwarte jest inne menu, to wskazanie przełącza się automatycznie do menu błędów. Przyciskiem F8 można skwitować usunięte błędy. Zatrzymanie awaryjne np h, nastawianie po podaniu hasła, na poziomie PRODUCENT np h, nastawianie po podaniu hasła, na poziomie PRODUCENT np. 100-h, nastawianie po podaniu hasła, na poziomie 2 aktualny czas do następnej konserwacji Usterka synchronizacji Poziom oleju min. Poziom oleju maks. Ciśnienie wody chłodzącej min. Ciśnienie gazu min. Ciśnienie gazu maks. Zadziałał zabezpieczający ogranicznik temperatury Temperatura uzwojeń generatora maks. Temperatura osłony dźwiękochłonnej maks. Usterka układu zapłonowego Wentylator uszkodzony Pompa wody chłodzącej uszkodzona Ciśnienie oleju min. Usterka ciśnienia oleju Temperatura wody chłodzącej maks. Temperatura PT100/2 maks. Anulowanie wyboru regulacji wody grzewczej Temperatura spalin maks. Temperatura spalin min. Zbyt niskie napięcie generatora Zbyt wysokie napięcie generatora Zbyt wysoki prąd generatora Obciążenie asymetryczne generatora Przekroczona moc maks. Moc zwrotna (opóźniona do 50% mocy ponad 50% nieopóźniona) Uszkodzony regulator mocy Uszkodzony stycznik generatora Wyłącznik zasilający zadziałał albo wyłączony Odłącznik sieciowy nie włączony Regulator lambda uszkodzony Usterka zewnętrzna Zbyt niskie napięcie akumulatora Uszkodzenie sieci (komunikat) Anulowanie wyboru po powrocie wody grzewczej (komunikat) Zwolnione za powrotem wody grzewczej (komunikat) Pozycja rozruchowa lambda Silnik nie zatrzymuje się Zbyt wysokie przeciwciśnienie spalin (OPCJA) Usterka zabezpieczenia sieciowego Tab. 10 Znaczenie przycisków funkcyjnych, część 2 menu serwisowe i F7 VITOBLOC 200 Szafa rozdzielcza mikrobloku grzewczo-energetycznego 11

12 Sterownik (BMS 2007) F7 Komunikaty o błędach Prędkość obrotowa rozruchu < 50 obr./min. Uszkodzone czujniki Prędkość obrotowa zapłonu Zakłócenie próby szczelności (OPCJA) Nie osiągnięto przedziału prędkości obrotowej Wyłączenie zabezpieczające (OPCJA) Prędkość obrotowa < 1200 obr./min. Zakłócenie pompy wody grzewczej (OPCJA) Nadmierna prędkość obrotowa Stukanie - usterka (OPCJA) Prędkość obrotowa < 50 / Pick Up uszkodzony Przekroczony czas wykonania konserwacji Usterka załączania F8 Reset kwitowanie błędów Przyciskiem F8 można skwitować usunięte błędy. Tab. 11 Znaczenie przycisków funkcyjnych, część 3 F7 i F8 Przetwornik analogowy wartości pomiarowej ( Skrzynka analogowa ) Przetwornik analogowy wartości pomiarowej znajduje się bezpośrednio w pobliżu wrażliwych miejsc pomiarowych przy silniku. Przetwarza on specjalne sygnały w protokół szeregowej transmisji danych, transmitowany przez przewód danych do sterownika. Ciśnienie oleju Punkty pomiarowe Przetwarzane sygnały 4 20 ma Temperatura wody chłodzącej PT 100 Temperatura na powrocie wody grzewczej PT 100/2 PT 100 Anulowanie wyboru regulacji wody grzewczej PT 100/3 PT 100 Temperatura spalin A Napięcie sondy lambda Napięcie akumulatora Dodatkowe, możliwe punkty pomiarowe w modułach z ANA 16 (EM-238/363, EM , EM-199/293,EM-363/498, EM-401/549, BM-190/238, BM-366/437) NiCrNi 0-50 mv 0 30 VDC Przetwarzane sygnały Temperatura oleju silnikowego PT 100/4 PT 100 Temperatura mieszanki gazu PT 100/5 PT 100 Temperatura mieszanki chłodzącej PT 100/6 PT 100 Temperatura spalin B Temperatura spalin C Temperatura spalin D Ciśnienie doładowania (opcja) Tab. 12 Przetwornik analogowy wartości pomiarowej NiCrNi NiCrNi NiCrNi 4-20 ma 12 Szafa rozdzielcza mikrobloku grzewczo-energetycznego VITOBLOC 200

13 Sterownik (BMS 2007) 2.2 Jednostka sterująca, pomiarowa i regulacyjna Jednostka sterująca, pomiarowa i regulacyjna składa się z 19-calowego stojaka z następującymi częściami składowymi. Części składowe Liczba Zasilacz sieciowy ( 24 VDC) 1 Jednostka centralna sterownika silnika 1 Wejścia cyfrowe (24 V, DC) 32 Wyjścia cyfrowe (24 V, DC) 16 Analogowe wejścia pomiarowe (0 20 ma) 6 Analogowe wyjścia wartości zadanej (0-10 V) 2 Zabezpieczenie sieciowe jednostki centralnej sterownika 1 Wejścia napięciowe (0 300 V, AC) 6 Wejścia przekładnika prądowego (0 50 ma, AC) 3 Tab. 13 Części składowe, jednostka sterująca-, pomiarowa i regulacyjna Jednostka sterująca spełnia następujące funkcje: Funkcje Kontrola sieci Kontrola napięcia generatora Kontrola prądu generatora Regulacja i kontrola prędkości obrotowej Synchronizacja Kontrola ciśnienia i poziomu oleju Kontrola temperatury wody chłodzącej, spalin oraz generatora Regulacja i kontrola mocy Regulacja lambda oraz kontrola gazu Dołączenie w trybie zasilania awaryjnego oraz regulacja częstotliwości 50 Hz Regulator temperatury Automatyczny wybór i anulowanie wyboru wg wewnętrznej bądź zewnętrznej temperatury wody grzewczej na powrocie Przebieg uruchamiania i zatrzymywania Tab. 14 Funkcje VITOBLOC 200 Szafa rozdzielcza mikrobloku grzewczo-energetycznego 13

14 Sterownik (BMS 2007) Poszczególne funkcje: Kontrola sieci Kontrola sieci sprawdza, czy nastąpiło przekroczenie w górę bądź w dół jednej z pięciu wyszczególnionych poniżej wartości granicznych: Zbyt wysokie napięcie w sieci Zbyt niskie napięcie w sieci Zbyt wysoka częstotliwość w sieci Zbyt niska częstotliwość w sieci Skok wektora Wartości graniczne oraz czasy reakcji można nastawiać (poziom zakładu energetycznego). Jeżeli kontrola sieci zarejestruje niedozwoloną odchyłkę od wartości granicznych, a czas reakcji upłynie, to poprzez wyłączenie stycznika generatora nastąpi odłączenie modułu mikrobloku od sieci. Jeżeli w ciągu 3 sekund sieć znajdzie się ponownie w przedziale wartości granicznych, to nastąpi ponowne zwolnienie podłączenia do sieci. W przypadku usterki sieci trwającej ponad 3 sekundy maszyna pracuje jeszcze 10 sekund na biegu jałowym. Jeżeli w ciągu tych 10 sekund nadejdzie wybór zewnętrzny Praca w trybie zasilania awaryjnego, to moduł mikrobloku przełączy się do trybu zasilania awaryjnego. W innych przypadkach nastąpi wyłączenie modułu. Zanim instalacja po powrocie sieci przełączy się na pracę równoległą z siecią, upływa najpierw nastawiony czas stabilizacji sieci. Kontrola napięcia generatora Kontrola napięcia generatora wykrywa jedną z dwóch, wymienionych poniżej usterek, jeżeli co najmniej w jednej z trzech faz napięcie sieciowe znajduje się poza zakresem nastawionych wartości granicznych (poziom 3): Zbyt wysokie napięcie generatora Zbyt niskie napięcie generatora Kontrola prądu generatora Kontrola sprawdza, czy prąd generatora jest niedopuszczalnie wysoki lub czy trzy fazy prądu nie różnią się zbytnio między sobą (wartości graniczne - poziom 3). Poza tym następuje również wspomagana sprzętowo kontrola prądu generatora, współpracująca z wyzwalaczem termiczno-magnetycznym w wyłączniku zasilania. W przypadku usterki następuje wygenerowanie co najmniej jednego z następujących komunikatów o usterce. Nadmierny prąd generatora Obciążenie asymetryczne generatora Uszkodzony wyłącznik zasilania Regulacja i kontrola prędkości obrotowej Odczyt prędkości obrotowej następuje poprzez Pick Up. Sterownik reguluje prędkość obrotową, przekazując do regulatora prędkości obrotowej analogową wartość zadaną (0 10 V). W przypadku niedozwolonej odchyłki od odpowiednich wartości granicznych kontrola prędkości obrotowej generuje oba następujące komunikaty o usterkach: Nadmierna prędkość obrotowa Prędkość obrotowa < 50 albo Pick Up uszkodzony Tab. 15 Opis funkcji, część 1 Kontrola sieci, napięcia i prądu generatora oraz regulacja, wzgl. kontrola prędkości obrotowej 14 Szafa rozdzielcza mikrobloku grzewczo-energetycznego VITOBLOC 200

15 Sterownik (BMS 2007) Synchronizacja Za pomocą regulacji prędkości obrotowej synchronizuje się generator z podłączoną siecią. Do wysłania impulsu podłączenia uwzględnia się następujące kryteria: Różnica częstotliwości 0,0 0,5 Hz (poziom zakładu energetycznego) Różnica napięcia 0-40 V (poziom zakładu energetycznego) Przesunięcie fazowe 0 10 (poziom zakładu energetycznego) Kontrola czasu synchronizacji (poziom 3) Kontrola ciśnienia i poziomu oleju Ciśnienie nadzorowane jest przez czujnik ciśnienia oleju, pracujący w zakresie 4-20 ma i przetwarzający ciśnienie oleju na sygnał analogowy, przy czym zakres 0-10 bar przetwarza się na zakres 4-20 ma. Kontrola zgodności ciśnienia oleju odbywa się również podczas postoju maszyny. Wyłącznik pływakowy zapewnia automatyczne uzupełnienie oleju. Jeżeli mimo to poziom oleju jest niższy od dopuszczalnej wartości granicznej, to sterownik zasygnalizuje usterkę poprzez cyfrowy zestyk wartości granicznej. Generowane są następujące komunikaty o błędzie: Ciśnienie oleju min. Usterka ciśnienia oleju Poziom oleju min. Kontrola temperatury wody chłodzącej, spalin oraz generatora Sprzęt wykrywa następujące usterki i informuje o nich sterownik poprzez zestyki cyfrowe: Usterka pompy wody chłodzącej (wyzwolenie przez automatyczny wyłącznik silnikowy) Ciśnienie wody chłodzącej min. (wyzwolenie przez przycisk) Ogranicznik temperatury (wyzwolenie przez termostat przy temperaturze 99 C i wyłączenie modułu mikrobloku przez obwód zatrzymania awaryjnego) Kontrola temperatury generatora (wyzwolenie przez wyłącznik termiczny w uzwojeniach generatora) Temperaturę wody chłodzącej odczytuje czujnik temperatury PT 100, a temperaturę spalin - czujnik NiCrNi i przekazują je poprzez analogowy przetwornik wartości pomiarowej bezpośrednio do sterownika. Analizie podlegają następujące komunikaty o błędzie: Temperatura wody chłodzącej maks. Temperatura spalin maks. Temperatura spalin min. (zwarcie czujnika) Tab. 16 Opis funkcji, część 2 synchronizacja, kontrola ciśnienia i poziomu oleju, temperatury wody chłodzącej, spalin oraz temperatury generatora VITOBLOC 200 Szafa rozdzielcza mikrobloku grzewczo-energetycznego 15

16 Sterownik (BMS 2007) Regulacja i kontrola mocy Podczas pracy równoległej z siecią za pomocą regulatora prędkości obrotowej reguluje się moc czynną generatora do nastawianej wartości zadanej. Poniżej wyszczególniono wszystkie parametry (poziom 3), związane z regulacją i kontrolą mocy. Wartość zadana mocy Wartość graniczna pracy na ciepło Rampa wartości zadanej (kw/s) Zakres tolerancji +/- kw z kontrolą czasu do wyłączenia z powodu usterki Kontrola maksymalnej wartości granicznej do wyłączenia z powodu usterki Kontrola mocy zwrotnej do wyłączenia z powodu usterki Regulator temperatury (podgrzewanie na powrocie) W sterowniku modułu, w menu Regulator, zintegrowano stały regulator. Regulator wysterowuje sygnałem (0 10 V DC) zawór regulacyjny (w gestii inwestora) na podstawie temperatury (do wyboru PT100/2 albo PT100/3, nastawiane na poziomie 2) i nastawionej wartości zadanej. Przynależne napięcie zasilające (24 V, AC) dostępne jest w rozdzielnicy modułu. Parametry regulacyjne (poziom 3) KP i TN, a także kierunek działania regulacji oraz minimalne otwarcie zaworu regulacyjnego można nastawiać. Wybór i anulowanie wyboru modułu na podstawie temperatury powrotu wody grzewczej (aktywne tylko w trybie Ciepło ) W sterowniku modułu, w menu Zwolnienie zintegrowane są dwie wartości graniczne, za pomocą których można dokonywać wyboru i zwolnienia na podstawie temperatury (do wyboru PT100/2 albo PT100/3 nastawiane na poziomie 2). Dokładne nastawianie tych parametrów ma sens wtedy, gdy np. brak jest systemu zarządzania, a chcemy uniknąć wyłączenia awaryjnego z powodu zbyt wysokiej temperatury na powrocie. W przypadku przekroczenia wartości granicznej Anulowanie wyboru następuje wewnętrzne anulowanie wyboru modułu mikrobloku. Po obniżeniu temperatury poniżej wartości granicznej Zwolnienie następuje automatycznie ponowny wybór modułu mikrobloku. PT100/2 jest to wewnętrzny czujnik temperatury powrotu, PT100/3 jest swobodnie dostępny, najlepiej, żeby znajdował się w głównym powrocie z modułu. Opcjonalna modulacja : wartościom granicznym Zwolnienie oraz Anulowanie wyboru przyporządkowana jest zawsze wartość mocy w procentach. Tak na przykład można wpisać jako zwolnienie (60 C/100%), a jako anulowanie wyboru (70 C/50%). Oznaczałoby to, że przy temperaturze na powrocie wynoszącej 60 C nastąpi uruchomienie modułu i jego praca ze 100% mocy. Przy temperaturze wynoszącej 70 C moduł będzie jeszcze pracował z 50% obciążeniem, a powyżej 70 C nastąpi jego wyłączenie. Pomiędzy wartościami wyboru a anulowania wyboru moduł będzie pracować automatycznie ze zmienną mocą, np. przy temperaturze na powrocie wynoszącej 65 C z 75% mocy. Dodatkowo możliwe jest dowolne ustawienie zwłoki dla wartości granicznych Zwolnienia i Anulowania wyboru. Regulacja lambda Za pomocą regulacji lambda uzyskuje się to, że doprowadzana ilość powietrza spalania odpowiada rzeczywistemu jego zapotrzebowaniu (Lambda = stosunek ilości doprowadzonego powietrza spalania do zapotrzebowania na nie; regulacja Lambda=1 ). Przy takim stosunku i zastosowaniu (regulowanego przez lambda) katalizatora trójdrożnego emisja substancji szkodliwych jest najmniejsza przy zachowaniu jednakowej mocy modułu. Doprowadzenie mieszanki reguluje silnik krokowy za pośrednictwem zaworu regulacyjnego. Wielkością regulacyjną mieszanki paliwo-powietrze jest napięcie sondy lambda ( mv). Jeżeli napięcie sondy lambda jest wyższe od nastawionej w sterowniku wartości zadanej, następuje zamknięcie zaworu regulacyjnego. Jeżeli napięcie to spadnie poniżej wartości zadanej, zawór się otwiera. Jeżeli w ciągu nastawionego czasu nie nastąpi wyregulowanie silnika krokowego na wartość zadaną, to moduł mikrobloku się wyłączy. Silnik krokowy jest uruchamiany przez dwa zestyki cyfrowe. Stosunek czasu impulsu do czasu przerwy można nastawiać, podobnie jak wartości zadane i graniczne (poziom 3). Tab. 17 Opis funkcji, część 3 regulacja i kontrola mocy, regulator temperatury, wybór i anulowanie wyboru modułu na podstawie temperatury i regulacji lambda 16 Szafa rozdzielcza mikrobloku grzewczo-energetycznego VITOBLOC 200

17 Sterownik (BMS 2007) Kontrola gazu Czujnik ciśnienia gazu kontroluje ciśnienie gazu, a w przypadku usterki ustawia wejście cyfrowe sterownika. Oprócz kontroli ciśnienia możliwa jest opcjonalnie również kontrola szczelności instalacji gazowej. Opcjonalna kontrola szczelności odbywa się po wyłączeniu modułu mikrobloku (zapłon i regulator prędkości obrotowej wyłączone). W wypadku wykrycia nieszczelności generowany jest komunikat o usterce. Po skwitowaniu komunikatu przyciskiem kwitowania na sterowniku, kontrola szczelności rozpoczyna się od nowa. Moduł mikrobloku można uruchomić dopiero wtedy, gdy kontrola szczelności da wynik pozytywny. Dołączenie w trybie zasilania awaryjnego Zwolnienie impulsu dołączenia w trybie zasilania awaryjnego zależy od napięcia i częstotliwości: Zakres częstotliwości Zakres napięcia W trybie zasilania awaryjnego, zależnie od obciążenia i odciążenia generatora, maszyna jest ustawiana jest za pomocą regulatora prędkości obrotowej na 50 Hz. Przebieg uruchamiania i zatrzymywania Przebieg uruchamiania i zatrzymywania (bez szczegółów) wygląda następująco: Przebieg uruchamiania Przebieg zatrzymywania 1. Żądanie uruchomienia 1. Żądanie zatrzymania 2. Włączenie pompy wody chłodzącej 2. Odciążenie aktywne 3. Włączenie wentylacji 3. Osiągnięcie granicy odciążenia 4. Włączenie rozrusznika 4. Zamknięcie zaworów gazowych 5. Włączenie regulatora prędkości obrotowej 5. Wyłączenie stycznika generatora 6. Osiągnięcie prędkości obrotowej rozruchu 6. Wyłączenie regulacji lambda 7. Włączenie zapłonu 7. Czas dobiegu, zapłon i regulator prędkości obrotowej aktywne 8. Otwarcie zaworów gazowych 8. Wyłączenie zapłonu i regulatora prędkości obrotowej 9. Osiągnięcie prędkości obrotowej zapłonu 9. Kontrola szczelności aktywna (OPCJA) 10. Wyłączenie rozrusznika 11. Osiągnięcie zakresu prędkości obrotowej (1500 obr./min.) 12. Zwolnienie synchronizacji 10. Czas dobiegu, pompa wody chłodzącej i wentylacja aktywne 11. Wyłączenie pompy wody chłodzącej i wentylacji 12. Zawór regulacyjny lambda przechodzi do pozycji rozruchowej 13. Impuls synchronizacji 13. Moduł mikrobloku grzewczo-energetycznego wyłączony 14. Włączenie stycznika generatora 15. Regulacja mocy aktywna 16. Regulacja lambda aktywna 17. Moduł mikrobloku grzewczo-energetycznego pracuje Tab. 18 Opis funkcji, część 4 kontrola gazu, dołączenie w trybie zasilania awaryjnego oraz zmiany podczas przebiegu rozruchu i zatrzymywania VITOBLOC 200 Szafa rozdzielcza mikrobloku grzewczo-energetycznego 17

18 Sterownik (BMS 2007) 2.3 Tryby pracy Tryb automatyczny Możliwe są następujące tryby pracy: Praca na ciepło Praca na prąd Zasilanie awaryjne Moduł można eksploatować w trybach pracy na ciepło (równolegle do sieci, 100% mocy), pracy na prąd (praca zmienna zgodnie z sygnałem zewnętrznym 0 20 ma % mocy) oraz w trybie zasilania awaryjnego. Warunkami koniecznymi uruchomienia modułu mikrobloku są warunki wstępne uruchomienia, takie jak np gotowość regulatora lambda. Nie może występować żadna usterka, wszystkie komunikaty o usterkach należy skwitować. W trybie automatycznym do uruchomienia niezbędne jest żądanie zewnętrzne uruchomienia w trybie równoległym do sieci (praca na ciepło albo prąd) (brak usterek sieci, odłącznik sieciowy musi być włączony) albo żądanie zewnętrzne uruchomienia w trybie zasilania awaryjnego (w przypadku awarii sieci, odłącznik sieciowy musi być wyłączony). Musi być udzielone zwolnienie wewnętrzne (anulowanie wyboru i wybór zależnie od temperatury). Tryb ręczny Do rozruchu i celów serwisowych można używać trybu ręcznego, wywoływanego na poziomie 2 (tylko po podaniu hasła). Przebieg rozruchu i zatrzymania można przeprowadzić pojedynczymi krokami, używając następujących przycisków. Ręczny Start Generator ( Geno ) Moduł mikrobloku w stanie gotowości do uruchomienia (warunek podstawowy dla wszystkich pozostałych przycisków) Moduł uruchamia się po osiągnięciu zakresu prędkości obrotowych biegu jałowego ( obr./min). Zwolnienie synchronizacji i dołączenie Wyższa / Niższa Pompa wody chłodzącej Wentylator Regulacja prędkości obrotowej w ramach regulacji mocy biegu jałowego po załączeniu Zał/Wył Zał/Wył Tab. 19 Tryb automatyczny i ręczny W tym samym menu znajdują się inne funkcje, które mogą być pomocne przy wyszukiwaniu usterek. W menu poziomu 2 znajduje się przycisk: Wartości Min-Maks Pamięć historii (wartości Min-Maks ) Menu Wartości Min.-Maks jest to pamięć ulotna, w której zapisują się najniższe i najwyższe wartości analogowe, do najbliższego resetu przyciskiem F8. Menu to stanowi skuteczną pomoc podczas rozruchu, konserwacji i wyszukiwania usterek. Resetu wartości dokonuje się tylko przy jednoczesnym otwarciu menu Min-Maks. Opcje W menu Opcja można wejść do następujących podmenu: Napięcia Menu przerw w zapłonie dla gazu A i gazu B Programator czasowy W punkcie menu Napięcia wyświetla się napięcie w sieci, napięcie generatora oraz napięcie w szynach zbiorczych z przynależnymi częstotliwościami. Przyciskiem 2x F2 wyświetla się temperaturę wody chłodzącej oraz czujniki temperatury PT 100/2 i PT 100/3. Tab. 20 Pamięć historii i opcje 18 Szafa rozdzielcza mikrobloku grzewczo-energetycznego VITOBLOC 200

19 Sterownik (BMS 2007) 2.4 Parametry Na poziomie 3 (tylko po podaniu hasła) można nastawiać następujące parametry: Poziom 3 parametryzacja 1. Wartość zadana mocy Sprawność elektryczna 2. Wartość graniczna pracy na ciepło Wartość graniczna temperatury wody chłodzącej do 50% mocy 3. Wartość graniczna mocy Wyłączenie awaryjne w przypadku przekroczenia wartości granicznej 4. Moc zwrotna Wyłączenie awaryjne przy ujemnej wartości granicznej mocy 5. Rampa mocy wyżej / niżej Szybkość zmiany wartości zadanej mocy (kw/s) 6. Kontrola regulatora mocy 7. Zakres martwy regulatora mocy Zakres martwy regulatora w kw Wyłączenie awaryjne w przypadku utrzymywania się odchyłki od wartości zadanej ponad określony czas 8. Stukanie Redukcja mocy przy wejściu cyfrowym stukanie 9. Wartość zadana sondy lambda 10. Regulacja lambda czas impulsu Czas impulsu polecenia otw/zamkn 11. Regulacja lambda czas przerwy Czas przerwy między poleceniami otw/zamkn 12. Zakres martwy regulatora lambda Zakres martwy regulatora 13. Kontrola regulatora lambda Wyłączenie awaryjne w przypadku utrzymywania się odchyłki od wartości zadanej ponad określony czas 14. Woda chłodząca maks. Wyłączenie awaryjne w przypadku przekroczenia wartości granicznej 15. Temperatura spalin maks. Wyłączenie awaryjne w przypadku przekroczenia wartości granicznej 16. Temperatura spalin min. Wyłączenie awaryjne w przypadku spadku poniżej wartości granicznej 17. Temperatura spalin zwolnienie Zwolnienie przy spadku poniżej wartości granicznej wg spaliny maks. 18. Zbyt niskie napięcie akumulatora Wyłączenie awaryjne w przypadku spadku poniżej wartości granicznej 19. Wartość graniczna rozrusznika Wartość graniczna prędkości obrotowej do wyłączenia rozrusznika 20. Nadmierna prędkość obrotowa Wyłączenie awaryjne w przypadku przekroczenia wartości granicznej 21. Czas dobiegu / rozruchu wentylatora Czas dobiegu wzgl. rozruchu wentylatora 22. Czas dobiegu / rozruchu pompy wody chłodzącej 23. Regulator temperatury min., wartość zadana Czas dobiegu wzgl. rozruchu pompy wody chłodzącej Otwarcie minimalne, rezerwowa wartość zadana 24. Regulator temperatury Kp/Tn Wprowadzanie wartości Kp- i Tn 25. Regulator prędkości obrotowej 0=10 0 V, 1=0 5 V 26. Rezerwa Zadawanie wartości zadanej regulatora 10 0 V (GAC) albo 0 5 V (Heinzmann) 27. Nadmierny prąd generatora Wyłączenie awaryjne w przypadku przekroczenia wartości granicznej 28. Obciążenie asymetryczne generatora Wyłączenie awaryjne w przypadku przekroczenia wartości granicznej 29. Zbyt niskie napięcie generatora Wyłączenie awaryjne w przypadku spadku poniżej wartości granicznej 30. Zbyt wysokie napięcie generatora Wyłączenie awaryjne w przypadku przekroczenia wartości granicznej 31. Temperatura PT 100/2 Wyłączenie awaryjne w przypadku przekroczenia wartości granicznej 32. Temperatura PT 100/3 Wyłączenie awaryjne w przypadku przekroczenia wartości granicznej 33. Ciśnienie oleju min. Wyłączenie awaryjne w przypadku spadku poniżej wartości granicznej 34. Offset sondy lambda Możliwość dopasowania przy różnicach wartości analogowych 35. Offset NiCrNi Możliwość dopasowania przy różnicach wartości analogowych 36. Offset wody chłodzącej silnik Możliwość dopasowania przy różnicach wartości analogowych 37. Offset temperatury PT 100/2 Możliwość dopasowania przy różnicach wartości analogowych 38. Offset temperatury PT 100/3 Możliwość dopasowania przy różnicach wartości analogowych 39. Offset ciśnienia oleju Możliwość dopasowania przy różnicach wartości analogowych 40. Offset napięcia akumulatora Możliwość dopasowania przy różnicach wartości analogowych Tab. 21 Parametry, część 1 poziom 3 VITOBLOC 200 Szafa rozdzielcza mikrobloku grzewczo-energetycznego 19

20 Sterownik (BMS 2007) Poziom zakładu energetycznego Na poziomie zakładu energetycznego (tylko po podaniu hasła) można nastawiać następujące parametry: 1. Zbyt niskie napięcie w sieci Wyłączenie w przypadku spadku poniżej wartości granicznej 2. Zbyt wysokie napięcie w sieci Wyłączenie w przypadku przekroczenia wartości granicznej 3. Zbyt niska częstotliwość w sieci Wyłączenie w przypadku spadku poniżej wartości granicznej 4. Zbyt wysoka częstotliwość w sieci Wyłączenie w przypadku przekroczenia wartości granicznej 5. Czas stabilizacji sieci Zwolnienie po powrocie sieci 6. Synchronizacja delta-f Różnica częstotliwości do zwolnienia dołączenia 7. Synchronizacja delta-u Różnica napięcia do zwolnienia dołączenia 8. Przesunięcie fazowe Przesunięcie faz do zwolnienia dołączenia 9. Kąt skoku wektora 10. Rezerwa Skok fazy, wyłączenie w przypadku przekroczenia wartości granicznej Poziom PRODUCENTA Na poziomie PRODUCENTA (tylko po podaniu hasła) można nastawiać następujące parametry: 1. Numer modułu Numer serii 2. Liczba godzin pracy Możliwość korekty 3. Uruchomienia Możliwość korekty Tab. 22 Parametry, część 2 poziom ZAKŁADU ENERGETYCZNEGO i PRODUCENTA 2.5 Opis złącza RS 3964 Złącze modułu jest skonfigurowane następująco: Typ Szybkość transmisji Parzystość Parametry złącza RS232 (wtyk 9-biegunowy) 9600 Baud Bity danych 8 Bity zatrzymania 1 Parametry są nastawione na stałe i nie można ich zmienić z pulpitu obsługi. DK3964R-żądanie danych Danych modułu żąda się podczas konserwacji zdalnej, wysyłając znak Hex 22 w ramach procedury DK3964R. Sterownik modułu wysyła w odpowiedzi na to do konserwacji zdalnej blok danych o wielkości 102 bajtów. Budowę bloku danych opisano w rozdziale Lista danych BHKW UNI 001 na stronie 21 i kolejnych. Brak Tab. 23 Parametry złącza i żądanie danych DK3964R 20 Szafa rozdzielcza mikrobloku grzewczo-energetycznego VITOBLOC 200

21 Sterownik (BMS 2007) Lista danych BHKW UNI 001 WSKAZÓWKA DLA UŻYTKOWNIKA Dane przesyłane są w notacji INTEL! Zanim poniższa tabela powstanie w zapisie STEP-5, należy zamienić miejscami bajty danych DL i DR. Wartości wewnętrzne modułu Adr. Długość Opis Typ Jednostka Komentarz Znak rozpoznawczy formatu Numer mikrobloku grzewczo-energetycznego U8 - A1 (Hex): Znak rozpoznawczy BHKW UNI 001 U8-2 2 Tryb modułu U Status modułu: U Tryb modułu U Wartość zadana praca zmienna I16 % Lo-Nibble: Numer mikrobloku (1..F) Hi-Nibbel: zarezerwowany dla rozszerzeń 0: Wył 1: Ręczny 2: Automatyczny 0: Wył 1: Gotowy 2: Start 3: Praca 4: Usterka 0: Wył 1: Ręczny 2: Zasilanie awaryjne 3: --- 4: Wybór 100 % 5: Wartość zadana % Bity komunikatów o usterkach Bit - Każdej usterce przyporządkowany jest jeden bit. Znaczenie bitów z przynależnym tekstem komunikatu o usterce opisano w Tab. 26 Wykazie komunikatów o usterkach Liczba godzin pracy U16 h 28 2 Minuty pracy U16 min 30 2 Liczba rozruchów U Okres międzynaprawczy I16 h 34 2 Blokada modułu. I16 h 36 2 Czas ostrzegania wstępnego I Następna konserwacja U16 h h Tab. 24 Lista danych, część 1 wartości wewnętrzne modułu VITOBLOC 200 Szafa rozdzielcza mikrobloku grzewczo-energetycznego 21

22 Sterownik (BMS 2007) Lista danych BHKW UNI 001 Wartości analogowe ze skrzynki analogowej Adr. Długość Opis Typ Exp. Jednostka 40 2 NiCr-Ni / 1 temperatura A I16 0 C 42 2 NiCr-Ni / 2 temperatura B I16 0 C 44 2 NiCr-Ni / 3 temperatura C I16 0 C 46 2 NiCr-Ni / 4 temperatura D I16 0 C 48 2 PT100/1 woda chłodząca I16-1 C 50 2 PT100/2 powrót wody grzewczej I16-1 C 52 2 PT100/3 woda grzewcza I16-1 C 54 2 PT100/4 temperatura oleju I16-1 C 56 2 PT100/5 temperatura mieszanki I16-1 C 58 2 PT100/6 temperatura mieszanki chłodzącej I16-1 C 60 2 Napięcie akumulatora I16-1 V 62 2 Ciśnienie oleju I16-1 bar 64 2 Napięcie sondy lambda I16-1 mv 66 2 Rezerwa Rezerwa Rezerwa Rezerwa Prędkość obrotowa U16 0 obr./min 76 2 Regulator temperatury I16-1 C 78 2 Temperatura - zwolnienie I16-1 C Ochrona sieci Adr. Długość Opis Typ Exp. Jednostka 80 2 Napięcie w sieci L1 I16 0 V 82 2 Napięcie w sieci L2 I16 0 V 84 2 Napięcie w sieci L3 I16 0 V 86 2 Napięcie generatora L1 I16 0 V 88 2 Napięcie generatora L2 I16 0 V 90 2 Napięcie generatora L3 I16 0 V 92 2 Prąd generatora L1 I16 0 A 94 2 Prąd generatora L2 I16 0 A 96 2 Prąd generatora L3 I16 0 A 98 2 Napięcie w sieci całkowite I16 0 V Napięcie generatora całkowite I16 0 V Prąd generatora całkowity I16 0 A Moc I16 0 kw Częstotliwość w sieci F32 0 Hz Częstotliwość generatora F32 0 Hz Rezerwa Rezerwa CosPhi I Rezerwa U32 0 kwh Rezerwa Tab. 25 Lista danych, część 3 wartości analogowe i ochrona sieci 22 Szafa rozdzielcza mikrobloku grzewczo-energetycznego VITOBLOC 200

23 Sterownik (BMS 2007) Wykaz komunikatów o usterkach Komunikat Bajt Bit Opis Komentarz Zatrzymanie awaryjne Poziom oleju min Ciśnienie wody chłodzącej min Ciśnienie gazu min Temperatura bezpieczna Temperatura generatora Temperatura osłony dźwiękochłonnej Wentylator uszkodzony Pompa wody chłodzącej uszkodzona Przeciwciśnienie spalin maks Wyłącznik zasilający Usterka zewnętrzna Nadmierna prędkość obrotowa Temperatura wody chłodzącej Temperatura spalin maks Temperatura spalin min Ciśnienie oleju min Ciśnienie gazu maks Usterka pompy wody grzewczej Prędkość obrotowa rozruchu < 50 obr./min Prędkość obrotowa zapłonu Przedział prędkości obrotowej Prędkość obrotowa < 1200 obr./min Usterka załączania Usterka synchronizacji Prędkość obrotowa < 50 / Pick Up Poziom oleju maks Temperatura Pt100_2 maks. Od V Temperatura Pt100_3 maks. Od V Moc maks Moc zwrotna Uszkodzony regulator mocy Regulator lambda uszkodzony Uszkodzony stycznik generatora Usterka układu zapłonowego Usterka ciśnienia oleju Pozycja rozruchowa lambda Stukanie ZAŁ Stukanie WYŁ Anulowanie wyboru programatora czasowego Komunikat Programator czasowy - zwolnienie Komunikat Usterka sieci F < Ostrzeżenie Usterka sieci F > Ostrzeżenie Usterka sieci U+F <> Ostrzeżenie Stukanie moc min. VITOBLOC 200 Szafa rozdzielcza mikrobloku grzewczo-energetycznego 23

24 Sterownik (BMS 2007) Wykaz komunikatów o usterkach Komunikat Komunikat Komunikat Komunikat Komunikat Stukanie moc maks Odłącznik sieciowy Stukanie - usterka Sieć OK. Komunikat Uszkodzenie sieci Ostrzeżenie Anulowanie wyboru temperatury Komunikat Temperatura - zwolnienie Komunikat Przekroczony czas wykonania konserwacji Wyłączenie zabezpieczające Silnik nie zatrzymuje się Zbyt niskie napięcie akumulatora Zbyt niskie napięcie generatora Zbyt wysokie napięcie generatora Zbyt wysoki prąd generatora Obciążenie asymetryczne generatora Zakłócenie próby szczelności Usterka zabezpieczenia sieciowego Uszkodzone czujniki Temperatura spalin A maks Temperatura spalin A min Temperatura spalin B maks Temperatura spalin B min Temperatura spalin C maks Temperatura spalin C min Temperatura spalin D maks Temperatura spalin D min Różnica temp. spalin A/B Rezerwa Temperatura na powrocie maks. PT100/ Temperatura wody grzewczej maks. PT100/ Temp. oleju silnikowego maks Temp. mieszanki gazowej maks Temp. mieszanki chłodzącej maks Rezerwa Rezerwa Rezerwa Od V.49 Od V Ciśnienie doładowania maks. Od V Ciśnienie doładowania min. Od V Rezerwa Rezerwa Rezerwa Rezerwa Rezerwa Rezerwa Rezerwa Rezerwa Tab. 26 Wykaz komunikatów o usterkach Sprzężenie z komputerem (np. RK512 albo inne), tworzące komunikację między oprogramowaniem mikrobloku a oprogramowaniem systemu zarządzania energią (w gestii inwestora) inwestor powinien zaplanować w sposób spełniający wymagania ze strony sprzętu oraz dający komfort użytkownikowi. 24 Szafa rozdzielcza mikrobloku grzewczo-energetycznego VITOBLOC 200
